1 tel: Mars 2010 Lyft/ Last, Rep/ Linor 5 Kätting Lastsurrning/ Lyftredskap Rep/ Linor Stållinor 5:4/1 5:1/1-1/2 5:2/1-2/4 5:3/1-3/2

2

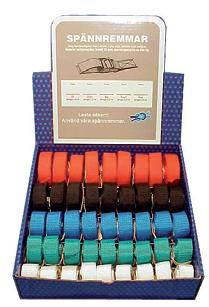

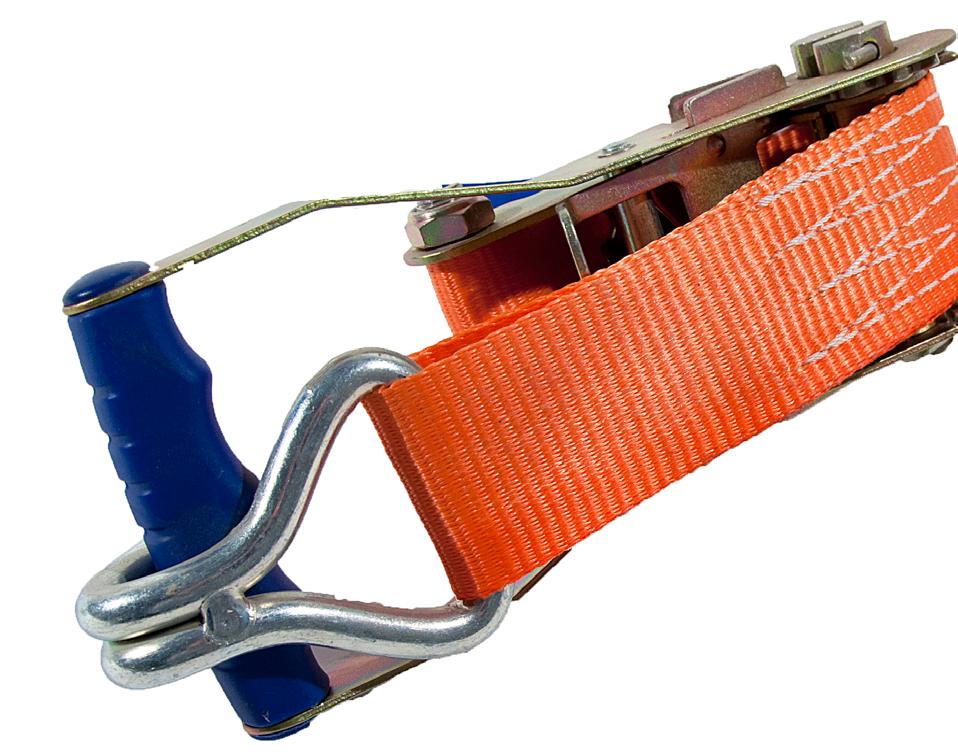

3 Lastsurrning/ Lyftredskap 5:1/1 Spännremssortiment rear med brottstyrka 300 kg Sats om 45 st rear Längd Färg ,0 m Vit ,5 m Grön ,0 m Blå ,5 m Svart ,5 m Röd SB förpackade rear: Längd Färg ,0 m Vit ,5 m Grön ,0 m Blå ,5 m Svart ,5 m Röd Loadbinder komplett sats med 4 st kättingar med lyftkrokar samt 4 st kättingspännare. Benämning Brottstyrka Längd Loadbinder kpl sats kp 3,5 m Kätting med krok 12,500 kp 3,5 m Kättingspännare 15,000 kp Bogserlina, elastisk, 1,5-4 m. Brottsstyrka: 1800 kg Spännband Samtliga band är tillverkade enligt EN och tredjepartstestade. För enkla surrningar för yrkesmässigt bruk t ex takräcken, släpkärror, pick up-bilar. Blått polyesterband. Längd Bredd Lastsurrning Lastsäkrings Surrnings typ kapacitet (LC) styrka ,3+4,7 m 25 krok-krok 250 kg 500kg För snabb och säker fastsurrning av mindre gods på bilsläpkärror, mindra lastbilar, traktorer. Blått polyesterband. Längd Bredd Lastsurrning Lastsäkrings Surrnings typ kapacitet (LC) styrka ,3+4,7 m 25 krok-krok 500 kg 1000kg Liten men kraftfull surrning lämplig för surrning av last på släpkärror, mindre lastbilar, invändigt i skåpbilar och containers. Orange polyesterband med insydda ränder för tontal. Längd Bredd Lastsurrning Lastsäkrings Surrnings typ kapacitet (LC) styrka ,5+5,5 m 35 krok-krok 1000 kg 2000kg ,5+7,5 m 35 krok-krok 1000 kg 2000kg Standardsurrning för fastsurrning av tyngre gods på lastbilar etc. Uppfyller Vägverkets krav. Orange polyesterband med insydda ränder för tontal. Längd Bredd Lastsurrning Lastsäkrings Surrnings typ kapacitet (LC) styrka ,5+9,5 m 50 krok-krok 2000 kg 4000kg Spännare (kortdel med krok) Färg: Orange Längd Brottsstyrka Surrningsstyrka (LC) ,5 m 4000 kg 8000 kg 2000kg Bandkrok till 4000 kg band Bärgningsdrag, ett mjukt, smidigt och starkt bärgningsdrag Längd Brottstyrka m 18 ton m 28 ton Rundsling svensktillverkad, sömlös. Säkerhetsfaktor 6:1 (under 2 ton 8:1). Smidiga att arbeta med och mjuka mot godsets yta. (mått nedan = Ø) Typ lila 1 ton 1,5 m lila 1 ton 1 m lila 1 ton 2 m lila 1 ton 3 m grön 2 ton 1 m grön 2 ton 2 m grön 2 ton 3 m grön 2 ton 4 m grön 2 ton 5 m gul 3 ton 1 m gul 3 ton 2,5 m gul 3 ton 2 m gul 3 ton 3 m gul 3 ton 4 m gul 3 ton 5m röd 5 ton 1,5 m röd 5 ton 2 m röd 5 ton 3 m röd 5 ton 4 m röd 5 ton 5 m Spännband Lösa band och lösa spännare, levereras opackade i pall. OBS! varierande färger. Längd Bredd Brotts Surrnings Min styrka styrka kvant ,4+4,6 m kg 4000 kg 50st ,5+9,5 m kg 8000 kg 50st Surrningsstyrka = Dubbel brottstyrka Mars 2014

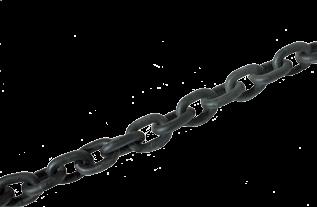

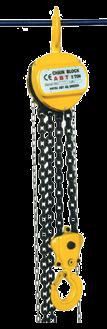

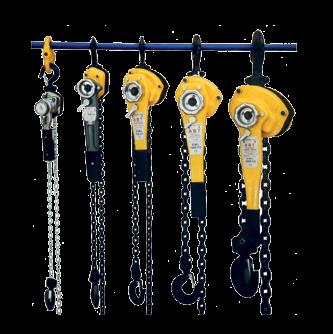

4 Lastsurrning/ Lyftredskap 5:1/2 Klass 8 Kätting och tillbehör. Seghärdningsstål. Får ej värmebehandlas. Säkerhetsfaktor 4:1. Skyddslackerade. Lyftkätting Vikt Max last ,1 kg/m 1,5 ton ,4 kg /m 2,0 ton ,2 kg /m 3,2 ton ,8 kg /m 5,4 ton Beställes per m. Minkvant 25 m. Säkerhetskrok Benämning Vikt Max last (1) Säkerhetskrok 0,44 kg 1,1 ton Säkerhetskrok 0,76 kg 2,0 ton Säkerhetskrok 1,5 kg 3,2 ton (2) Säk.krok m. lekare 0,8 kg 1,25 ton Säk.krok m. lekare 1,2 kg 2,0 ton Säk.krok m. lekare 1,9 kg 3,2 ton Säk.krok m. lekare 3,7 kg 5,4 ton 2 1 Ögla Vikt Max last ,2 kg 1,6 ton ,4 kg 2,2 ton Svetsbar krok avsedd för mindre grävmaskiner, hjullastare och frontskopor. 5,0 faldig säkerhet i båda dragriktningarna. En enkel och lättmanövrerad spärr underlättar i och urkoppling av lyftredskap. Kroken kan svetsas fast utan tidsödande och kostsam förvärmning. Benämning Vikt Max last Svetsbar krok 1,2 kg 2,0 ton Svetsbar krok 1,2 kg 3,0 ton Svetsbar krok 2,8 kg 5,0 ton Lyftögla 3-4 part Vikt Max last ,2 kg 4,3 ton ,4 kg 6,7 ton ,0 kg 11,2 ton Schackel målad. Typ Vikt Max last M10 0,1 kg 2,0 ton Kopplingslänk Vikt Max last ,08 kg 1,25 ton ,15 kg 2,0 ton ,33 kg 3,2 ton ,71 kg 5,4 ton ,2 kg 8,0 ton Lastkrok med spärr Benämning Vikt Max last Lastkrok m. spärr 0,24 kg 1,1 ton Lastkrok m. spärr 0,84 kg 3,2 ton Lastkrok m. spärr 1,70 kg 5,4 ton Spärr (till lastkrok) 2 ton Spärr (till lastkrok) 3,2 ton Märkbricka Kättingblock kalibrerad kätting min klass 8 kvalitet samt smidda krokar i motsvarande material. Lyftmekanism och ingående komponenter samt ytterhölje tillverkade i robust höghållfast stål. Ytterhölje och krokar skyddslackerade. Provbelastning 1,5 x Maxlast. Märkt med typskylt, CE-märkning och maxlast. Lyftkraft Lyfthöjd Kätting Vikt/st std Ø. kg kg 3 m kg 3 m 6 13 Lastkrok öppen Vikt Max last ,21 kg 1,25 ton ,39 kg 2,0 ton Gripkrok Vikt Max last ,1 kg 1,2 ton ,25 kg 2,0 ton ,6 kg 3,2 ton ,2 kg 5,4 ton April 2015 Spaklyftsblock för vertikala lyft och horisontella drag i samband med reparations eller underhållsarbeten samt i miljöer där lyftresurser saknas. Kätting och krokar i min klass 8 kvalitet, metall komponenter i höghållfast stål. Handtag, hölje och krokar är skyddslackerade. Provbelastning 1,5 x Maxlast. Märkt med typskylt, CE-märkning och maxlast. lyftkraft Lyfthöjd Kätting Vikt/st std Ø. kg kg 1 m kg 3 m 6 5

5 Materialfakta NATURMATERIAL Manillahampa (manila eller abaca) Koer från kärlfibrerna i bladslidorna hos en bananart som härstaar från Filippinerna. Kännetecken: Svagt, spräckligt till färgen (beroende på att ljusa och bruna fibrer alltid blandas vid tillverkningen), nytt tågvirke alltid lite glatt och glänsande. Hård växtfiber. Sisalhampa (agavehampa) Fiber från de köttiga bladen på olika aloc- och agavearter. Ursprungligen från Centralamerikas högplatåer. Kännetecken: Liknar manila med är mattare och ljusare. Hård växtfiber. Kokos (på sjön kallad gräs) Fibrerna från de bastliknande trådarna i kokosnötens ytterskal. Kännetecken: Mörk till färgen, lätt och elastisk. Hård växtfiber. Hampa Bastfiber från hampörten i Centraleuropa Kännetecken: Ljus till färgen, om den inte är tjärad. Finare och mjukare än manilan. Mjuk växtfiber. Bomull Fröhåren från bomullsbusken i Nordamerikas sydstater Kännetecken: Ljus till färgen, mycket mjuk och smidig. Mjuk växtfiber. Jute Bastfibrerna från indisk buske besläktad med den Nordeuropeiska linden. Kännetecken: Mycket likt hampa, men sämre nötningsstyrka och lägre brottsgräns. Mjuk växtfiber. Lin Fibrerna från linstjälken, odlas i Europa Kännetecken: Endast till segelgarn. Rep/ Linor 5:2/1 SYNTETMATERIAL Polyamid Äldsta syntetiska materialet, utvecklat Kännetecken: Smidigt, starkt samt elastiskt Varunamn: PA, amidplast, Nylon 66, Perlon, Enkalon, Brinylon, Antron, Celon, Rolsan, Grilon. Aromatiska polyamider Vidareutveckling av polyamidfibern Kännetecken; Mycket stark och lätt. Tål hög värme, men känslig för nötning. Därför oftast omspunnen med polyestergarner. Varunamn: Kevlar, Mylar. Polyester Råmaterialet från råolja Kännetecken: Det mest solljusbeständiga materialet av de syntetiska. Tål nötning bättre än polypropen, och sjunker i vatten. Varunamn: Terylene, PETP, Diolen, Trevira, Polyester, Terilene, Grisuten, Tetoron, Dacron, Tergal, Telylen, Tesil, Dakron. Polyeten Råmaterialet utvinns ur gasen etylen Kännetecken: Lättare än vatten och ganska stelt. Ofärgat är det känsligt för solljusets ultravioletta strålar. Varunamn: HDPE, etenplast HD, Polyten, Polythene, Nymplex, Courlene, Marles, Dyneema. Polyproylen Närbesläktad med Polyeten och utvinns ur gasen propen Kännetecken: Lättare än vatten och något mjukare än Polyeten Varunamn: Volymplast som säljs under en mängd olika namn. SYNTET KONTRA NATURMATERIAL SYNTET Fördelar Lättare, högre brottstyrka, smidigare. Påverkas inte av röta eller saltvatten. Suger upp förhållandevis lite vatten och påverkas mindre av kyla. Oftast mer elastisk än naturfiber (i vissa fall nackdel). Nackdelar Mindre motståndskraft mot friktion över skarpa kanter. Olycksrisken vid kardelspring eller totalt brott är större då "pisksnärtseffekten" på grund av den större elasticiteten är större. Oftast ingen förvarning innan brott. Några typer nedbryts snabbt av solljus. NATURFIBER Fördelar Högre motståndskraft mot nötning. Nedbryts långsamt av solljus och fukt. Oftast stuare än syntetiska fibrer. Nackdelar Måste lagras torrt (enda undantaget är skeppstågvirke).

6 Rep/ Linor 5:2/2 PP-film, 3-slaget, blått, starkt tågvirke, relativt mjukt, UV-stabiliserat, flyter i vatten. På Spole: Brott- Tjocklek m/spole Enhet Fp. styrka m m m 150 Tross: Brott- Tjocklek m/tross Enhet Fp. styrka st st 1 Polyester Superior utgödslingslina, 3-slaget, vitt tågvirke som klarar maximalt med slitage, ej försträckt men hårtslaget och med den fina silkeskänslan. UV stabiliserat, sjunker i vatten. På Spole: Brott- Tjocklek m/spole Enhet Fp. styrka m m m m m m m m 85 Tross: Brott- Tjocklek m/tross Enhet Fp. styrka st st st 1 Minirulle Brott- Tjocklek m/rl Enhet Fp. styrka st st st st st 5 Presenningslina tågvirkeslina av PP-film, 3-slaget, blått, flyter i vatten. Brott- Tjocklek antal/m Enhet Fp. styrka st 10 Polyester Special 3-slaget, vitt tågvirke som kombinerar greppvänlighet (ullfiber) och styrka (silkefiber). UV-stabiliserat, sjunker i vatten. På Spole Brott- Tjocklek m/spole Enhet Fp. styrka m m m m m m 85 Skeppstågvirke 3-slaget, "Manilla"-brunt oljeimpregnerat sisaltågvirke. Brott- Tjocklek m/spole Enhet Fp. styrka m m m 110 Hamptågvirke 3-slaget, brunt tågvirke av extra fin hampa. Sjunker i vatten. Brott- Tjocklek m/spole Enhet Fp. styrka m m m m 110 Februari 2012

7 Rep/ Linor 5:2/3 Sisaltågvirke 3-slaget, vitt, rent sisaltågvirke tillverkat av långfiber. Brott- Tjocklek m/spole Enhet Fp. styrka m 220 Polystrong flagglina, 8-flätad, vit, stark och smidig flagglina. Mycket tålig mot väder, sol och vind -för lång tids utomhusbruk. Slitstark, greppvänlig. UV-stabiliserad, sjunker i vatten. Tjocklek m/spole Enhet Fp m m m 200 Minirulle: Brott- Tjocklek m/rl Enhet Fp. styrka st st st 1 PP-Lina, 8-flätad, (hålflätad) svart smidig allroundlina. Lättsplitsad, UV-stabiliserad, flyter i vatten. Brott- Tjocklek m/spole Enhet Fp. styrka m 165 Tjocklek m/fp Enhet Fp st 5 Startlina 16-flätad, vit, stark och smidig. Tålig mot väder, sol och vind. Slitstark, formstabil, UV-stabiliserad, sjunker i vatten. Tjocklek m/spole Enhet Fp ,5 130 m m m 130 Polyestersilkeslina, 8-flätad, vit, stark och smidig lina. Mycket tålig mot väder, sol och vind, UV-stabiliserad, sjunker i vatten. Tjocklek m/spole Enhet Fp ,4 500 m ,7 500 m m m m 200 På minispole: Färg Tjocklek m/spole Enhet Fp vit 2,3 70 st * vit 1,4 95 st gul 2 50 st röd 2 50 st svart 2 50 st vit 2 50 st vit 3 25 st svart 4 12 st vit 4 12 st vit 5 7,5 st 1 (* 16-flätad) Guilina flätad, blå/vit, elastisk och smidig lina med naturgui i kärnan. Tålig mot väder, sol och vind. Slitstark, formstabil, UV-stabiliserad, sjunker i vatten. Färg Tjocklek m/spole Enhet Fp blå m vit m vit m vit m 100 Trappräckslina brunt, 4-slaget. Det gamla fina originalet. Tjocklek Enhet Metervara: m Mars 2010

8 Rep/ Linor 5:2/4 Tvättlina vit plastbelagd lina med fiberkärna. Tjocklek Antal m Enhet Fp st st 10 Murarsnöre originalet -polyestertråd som sitter där det skall. På Spole: Färg Tjocklek m/spole Enhet Fp orange 1,5 120 st vit 1,5 125 st 10 Tvättlina tillverkad av sisal naturfiber. Tjocklek Antal m Enhet Fp st 10 PP Garn syntet, vitt, enkelt, billigt syntetiskt snöre med bra knutstyrka. På Spole: Vikt Tjocklek m/spole Enhet Fp g 1,4 180 st g 2,2 225 st 10 Tvättlina, vit, till torkvindor. Tjocklek Antal m Enhet Fp (1) Plast 4 60 st (2) Polyeten 3,4 60 st 10 Hampbindgarn /Natursnöre ren naturprodukt av äkta hampa. Nystan: Vikt Tråd Tjocklek m/nystan Enhet Fp g 3 tr-3 1,6 225 st g 2 tr-1 2,2 120 st g 3 tr st 6 Nystan i kartong: Tjocklek m/nystan Enhet Fp ,0 45 st ,2 20 st PP Garn polypropylen, vitt garn i polypropylen. På Spole: Vikt Tjocklek m/spole Enhet Fp g 1, st g 2,2 900 st 6 Sisalgarn Rulle: Vikt Tjocklek m/rl Enhet Fp g 3,3 627 st g 2,5 110 st 6 Linkap, pistoltyp 220V, 60W. Smälttemperatur på blad: reservblad till linkap. Plastsnöre bindgarn av enklaste, billigaste syntetiskt snöre med bra knutstyrka. Rulle: Tjocklek m/rl Enhet Fp st 18 Metermätare och balk för uppmätning av rep och linor. Balken sätts fast i hyllsektion, metermätaren räknar snabbt fram hur mycket lina som rullats ut innan kapning. Typ Metermätare Balk för metermätare Steksnöre vitt snöre i bomull som tål värme och kan användas för att binda ihop steken. Nystan i kartong: Tjocklek m/rl Enhet Fp st 12 Ventilationsnät vävt nät av polyeten, med förstärkt kant. (ex. insektsskydd). Färg: Grå. Bredd Längd Enhet Fp. m m ,60 10 st ,20 10 st ,15 25 m ,20 25 m ,25 25 m ,30 25 m ,40 25 m ,50 25 m ,60 25 m ,75 25 m ,0 25 m ,2 25 m 25 November 2011

9 Vad är en stållina? En stållina är uppbyggd av individuella trådar saanslagna till en kardel. Ett antal kardeler är slagna runt en central kärna till en färdig stållina. En standardlina består oftast av sex kardeler, kardelerna är uppbyggda med flera lager tråd runt en kärntråd. Mixen av Kärna av fibrer eller stål Lintråd tråd (dimension och antal) ska ge en bra kombination Kärntråd i kardel av grövre trådar mot korrosion och nötning och klenare trådar för flexibilitet. Kardelerna slås kring en kärna Kardel av fibrer eller stål.om linan är försedd med fiberkärna används beteckningen +FC. Om linans stålkärna består av kardel är beteckningen +IWS. Om linans stålkärna består av en stållina är beteckningen +IWR. Linor med stålkärna är att föredra om linan utsätts för höga arbetstemperaturer, hårda påfrestningar, höga arbetshastigheter, hård saanpressning på truor och block etc. Stålkärnan ger ett bättre stöd för kardelerna vilket gör att linan lättare behåller sin form och ger en bättre spänningsfördelning i de individuella trådarna. Kärnan kan hos vissa linor kläs med plast för att ge en ökad stabilitet åt linan och för att minska det inre slitaget och korrosionen. En stållinas konstruktion uttrycks enligt följande: antalet kardeler antalet trådar i kardelen typ av kärna ex: 6x36+IWR Draghållfasthet = den töjning som materialet kan utsättas för innan det bryts. Ring beställes per styck Spole beställes per meter. Stållinor och tillbehör 5:3/1 6x36 WS+FC 216 trådar Dim Draghållfasthet Fp kp/² ring 40m spole 110m ring 40m 6x37+FC 222 trådar Dim Draghållfasthet Fp kp/² ring 40m PVC-klädd Dim Draghållfasthet Fp kp/² ,3-2,3110 spole 110m spole 110m spole 110m spole 110m 7x7 Rostfri 49 trådar Dim Draghållfasthet Fp kp/² spole 110m spole 110m spole 110m sople 110m Wireavbitare för klippning av wire med dim x7+FC 42 trådar Dim Draghållfasthet Fp kp/² spole 110m 6x12+7FC 72 trådar Dim Draghållfasthet Fp kp/² spole 110m spole 110m spole 110m spole 110m 6x19+FC 114 trådar Dim Draghållfasthet Fp kp/² ring 50m spole 110m 6x24+7FC 144 trådar Dim Draghållfasthet Fp kp/² ring 40m spole 110m ring 40m spole 110m ring 40m spole 110m 6x36 IWRC 265 trådar Dim Draghållfasthet Fp kp/² ring 40m spole 110m ring 40m Wirelås Elgalvad, bygelmodell Stl Dim D1 Dim H1 Dim A /8" /16" /4" /16" /8" /16" /2" /16" /8" /4" /8" " Wirelås Elgalvad, irongrip Stl Dim D(Ø) Dim B Dim H Dim K /4" 6 33,0 32,0 33, /16" 8 33,5 34,0 34, /16" 10 36,0 46,0 36, /2" 12 47,0 56,0 47,0 Stl. Fp /8 5st SB /16 5st SB /4 4st SB /16 4st SB /8 3st SB /16 2st SB /2 2st SB /8 1st SB /4 1st SB Augusti 2014

10 Stållinor och tillbehör 5:3/2 Vantskruv stål, till stagning, avspärrning och säkring. Med krok - ögla, öppen spännhylsa sk. bardun typ. Ytbehandling: förzinkad. Stl Dim D1 Dim D3 Dim B Dim K3 Dim K4 Dim K5 WLL ca ton , , , , , *WLL= Arbetsbelastning (Working Load Limit), anger brottsstyrka med säkerhetsmarginal. (Brottsstyrkan i nyskick delat med 4 =WLL). Vantskruv varmgalvad. Till stagning, avspärrning och säkring i artlikt material. Med klyka - klyka. Sluten hylsa med stoppmutter. Stl Dim D1 Dim D4 Dim D5 Dim B1 Dim B2 Dim K5 Rörlängd WLL ca ton / , / , / , / , / , / , ,20 *WLL= Arbetsbelastning (Working Load Limit), anger brottsstyrka med säkerhetsmarginal. (Brottsstyrkan i nyskick delat med 4 =WLL). Ögla med hål, galvaniserad. Storl Dimension WLL d1 d2 d3 d4 h k ca ton M , M , M , M , M , M ,20 *WLL= Arbetsbelastning (Working Load Limit), anger brottsstyrka med säkerhetsmarginal. (Brottsstyrkan i nyskick delat med 4 =WLL). Ögla med bult, galvaniserad. Storl Dimension WLL d1 d2 d3 d4 h k l ca ton M , M , M , M ,5 0, M , M ,20 *WLL= Arbetsbelastning (Working Load Limit), anger brottsstyrka med säkerhetsmarginal. (Brottsstyrkan i nyskick delat med 4 =WLL). Mars 2010 Dim Fp M5 2st SB M6 2st SB M8 2st SB M10 2st SB M12 1st SB Stl Fp M6 2st SB M8 2st SB M10 2st SB M12 2st SB M16 1st SB M20 1st SB Stl Fp M6 2st SB M8 2st SB M10 2st SB M12 2st SB M16 1st SB M20 1st SB Linblock med enkelt nylonhjul. Galvaniserat Stl Dimension WLL d1 d2 l m ca ton /8" , /4" , " , /4" , /2" , " ,20 *WLL= Arbetsbelastning (Working Load Limit), anger brottsstyrka med säkerhetsmarginal. (Brottsstyrkan i nyskick delat med 4 =WLL). Dim Fp st SB st SB st SB st SB st SB st SB Linblock med dubbelt nylonhjul. Galvaniserat Stl Dimension WLL d1 d2 l m ca ton " , /4" , /2" , " ,50 Dim Fp st SB st SB st SB st SB Linlås Elgalvat. Duplex låsbleckstyp Stl (Ø) Dim K3 Dim D Dim Fp st SB st SB st SB st SB st SB st SB Kauser Varmgalvad Stl Dim A Dim K Dim C x ,5x ,5x x x x x x x x x x x x Stl. Fp st SB st SB st SB st SB st SB st SB st SB st SB

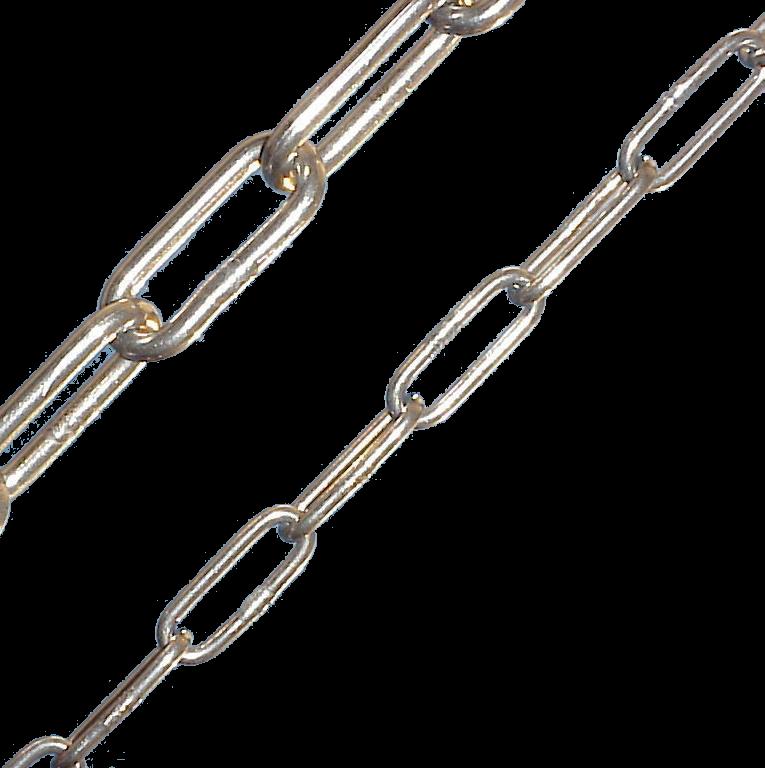

11 Kätting 5:4/1 Kätting LL Klass 2, DIN 763, elförzinkad, långlänkad. På bobin: Dim L B Brottstyrka Enhet Fp m m m m m 28 Dekorkätting gotisk länk På 1/4 bobin: Typ Ø Enhet Fp Mässing 2,7 m 15 Kätting LL Klass 2, DIN 763, varmgalvad, långlänkad. På bobin: Dim L B Brottstyrka Enhet Fp m m m m m 10 I Tunna: Dim L B Brottstyrka Enhet Fp m m m 20 Plastkätting På 1/1 bobin: Typ Ø Enhet Fp gul/svart 8 m röd/vit 8 m 25 Kätting KL Klass 2, DIN 766, varmgalvad, kortlänkad. På bobin: Dim L B Brottstyrka Enhet Fp , m m 20 I Tunna: Dim L B Brottstyrka Enhet Fp , m m 20 Mars 2010
