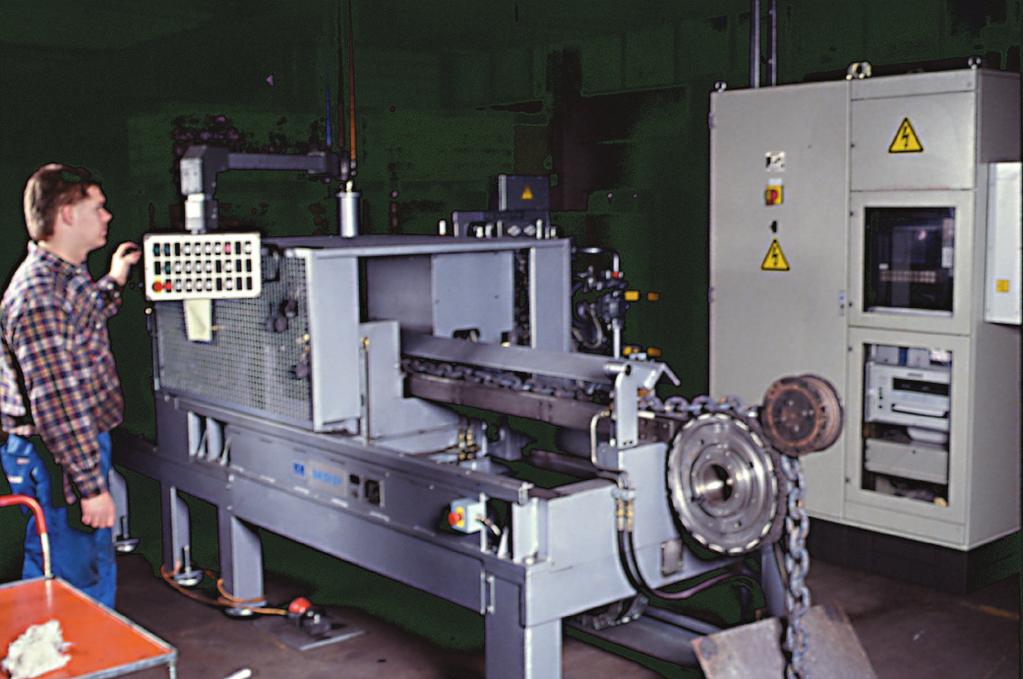

3 Tillverkning av kätting - Kvaliteter och hållfasthetsfordringar en indelas i klasser vilka grundar sig på kättingens minsta nominella brottspänning. klass Ytbehandling Typ Minsta Nom. brott spänning N/² Max last Belastningsfaktorer Provkraft Brottkraft Användningsområden 2 Förzinkad Z Blank B KL Lantbruk, förankring, HL allmän konsumentvara 5 Blåmålad Å HL Surrning, buntning, virkesoch LL tierhantering 8 Gulmålad U Svartmålad B KL ML Lyftkätting, lyftredskap (KL), container surrning (LL). Vid stora påkänningar som LL vid fiskeri (ML), lunning, lastsurrning (KL, LL). 10 Blåmålad A KL Lyftkätting Provning och kvalitetskontroll - GrabiQ & Classic kätting (klass 10 & 8) Genom vår systematiska kvalitetsövervakning i varje tillverkningssteg garanteras högsta säkerhet och livslängd i användningen. Här följer några särskilt väsentliga kvalitetsaspekter. Material Det ingående materialet levereras med provningsintyg från enbart kvalificerade tillverkare enligt våra preciserade materialspecifikationer. Tillverkning Vid länkning och svetsning kontrollerar operatören kontinuerligt att länkarna innehåller specificerade mått såväl före som efter svetsning. Kontinuerligt bockprovas enlänksprover över svetsen samt avsynas provlängder med avseende på form, mått och avgradning. Provlängderna värmebehandlas och brottbelastas. Därefter värmebehandlas kättingen. Härdning och anlöpning sker kontinuerligt i datorstyrda induktionsugnar med löpande provtagning. Provbelastning Hela kättingen provbelastas. Provkraften för kortlänkad kätting är 2,5 gånger den tillåtna arbetslasten, vilket ger en god säkerhet vid användning. Efter provbelastning sker en okulärbesiktning. I samband med provningen mäts kättingen i leveranslängder. Mellan varje sådan längd klipps ett provstycke, som kontrolleras med avseende på brottstyrka, brottförlängning, mått och form. Alla resultat dokumenteras. :1

4 Provning och kvalitetskontroll forts. Användning Lyft aldrig med tvinnad kätting. Förkortning av kätting ska ske med förkortningskrok. Knutar får inte förekoa. Skydda kättingen vid skarpa hörn med lämpliga mellanlägg. Aggressiva kemikalier och komponenter får inte användas i alkalisak (>ph10) eller sura förhållanden(<ph6). Omfattande och regelbunden granskning måste utföras vid användning i svåra eller frätande miljöer. I osäkra situationer konsultera din Gunnebo Lifting återförsäljare Extrema temperaturer - kort varaktighet För kätting och komponenter reduceras max. lasten av temperaturinverkan enligt följande: Underhåll Regelbunden noggrann undersökning skall genomföras minst var 12 månad eller oftare enligt gällande bestäelser, typ av användning och tidigare erfarenheter. 1. Överbelastade kättingredskap måste tas ur drift. 2. och komponenter inkl. låsstift som har skadats, deformerats, blivit avlånga, böjda eller visar tecken på sprickor eller urgröpningar ersättas. Slipa försiktigt bort små hack och gjutskägg. 3. Ytterligare test av magnetiska partiklar och / eller provbelastning vid max. 2 x WLL kan genomföras. Förslitningen på kätting och komponenter skall inte på något ställe överstiga 10% av den ursprungliga dimensionen.. ens slitage - max. 10% - definieras som en minskning av medeldiametern mätt i två vinkelräta riktningar. temperatur ( O C) Vid återgång till normal temperatur återfår lyftkättingen sin fulla kapacitet igen. Lyftredskap skall ej användas över eller under ovanstående temperatur. Säkerhetsfaktor för kätting klass 8 och 10 är :1, dvs. maxlasten får inte överstiga en fjärdedel av den beräknade minsta brottkraften. För klass 3 används säkerhetsfaktor,5:1. Definitioner Reduktion av max last Klass 8 Klass 10-0 to % 0% +200 to % Ej tillåtet +300 to % Ej tillåtet Provkraft: Varje enskild kättinglänk är testad till Provkraft (MPF) nivå före leverans. MPF nivån är 2,5 gånger WLL, motsvarande 62,5% av minsta brottkraften. Brottkraft(BF): Den största kraft som en kätting upptar under förstörande dragprovning till brott. Arbertslast (WLL): Lyftförmåga/största tillåtna last som en kätting tillåts uppta vid vertikalt lyft under normala driftsförhållanden. D + d 2 ^ 0,9dn Total brottförlängning: Total längdökning i brottögonblicket uttryckt i procent av provlängden. :2

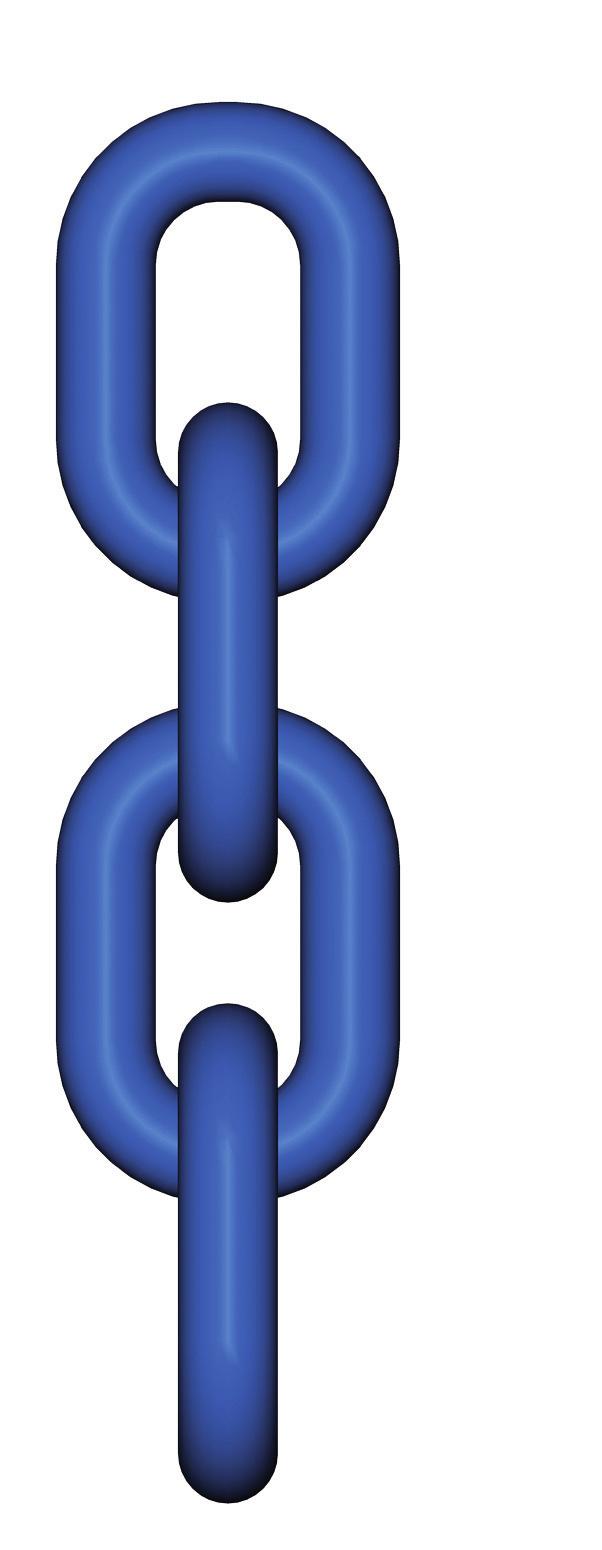

5 GrabiQ kortlänkad kätting, KL Värmebehandling Seghärdad Ytbehandling Blåmålad Märkning 10G Batchnr. E D L Plåtfat/tunna Beteckning D nom. L E Vikt kg/m Arbetslast ton Provkraft vid tillverkning kn Brottkraft kn Z x200 m KLA Z x100 m KLA Z x100 m KLA Z x125 m KLA Z x 92 m KLA Z x 30.5 m KLA OBS! För kätting klass 10 är högsta användningstemperatur 200 C :3

6 Classic kortlänkad kätting, KL EN E D L Värmebehandling Seghärdad Ytbehandling Svartmålad Märkning 8G Batchnr. Låda Beteckning D nom. L E Vikt kg/m Arbetslast ton Provkraft vid tillverkning kn Brottkraft kn Z x 100 m KLB 19-8E Z x 50 m KLB 22-8E Z x 25 m KLB 26-8E Z x 25 m KLB 32-8E :

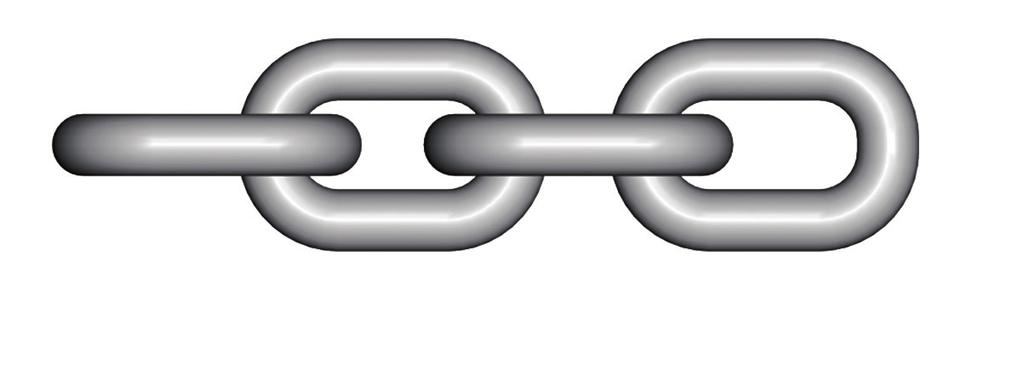

7 medellånga länkar, ML klass 8 w1 d Värmebehandling Ytbehandling Märkning Seghärdad Gulmålad (U) GF p Ej för lyftändamål. Beteckning d nom. P w1 Vikt kg/m Brottkraft kn Standardlängder Z MLFU , x200 m PF Z MLFU , x125 m PF Z MLFU , x92 m PF Z80076 MLFU ,1 5 1x100 m PB Z MLFU , 610 1x50 m PB PF = Plåtfat PB = Pallbox långa länkar, LL klass 8 w1 d Värmebehandling Ytbehandling Märkning Seghärdad Gulmålad (U) 8G p Lagerföres i 100-meters längder. Ej för lyftändamål. L= 1 x 100 m Beteckning d nom. p w1 Vikt kg/m Brottkraft kn Z Z LLU ,6 5 Z Z80193 LLU , 102 Z60190 Z LLU ,1 15 Z Z LLU , Z80026 LLU ,6 322 :5

8 kortlänkad, KL SMS 1502 klass 2 Ytbehandling Varmförzinkad (Z) (KLZ 3-2 elförzinkad) Ej för lyftändamål. w1 d p Beteckning d nom. p w1 Vikt kg/m Brottkraft kn Spole nr Meter/ spole KLZ KLZ Meter/ kartong KLZ KLZ KLZ Beteckning L = 25 m spole kartong KLZ 3-2 Z Z KLZ.5-2 Z10011 Z KLZ 6-2 Z Z30799 Z82866 KLZ 8-2 Z Z82890 KLZ 9-2 Z Z82905 :6

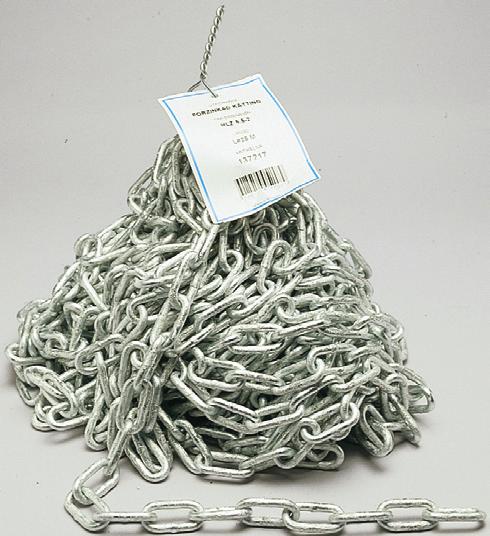

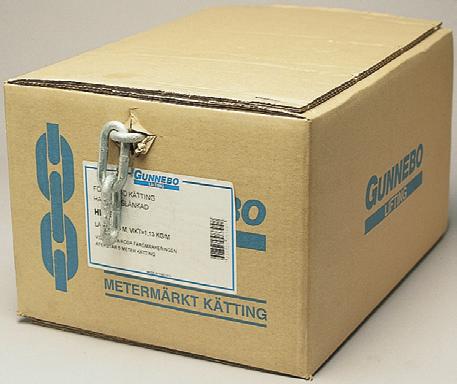

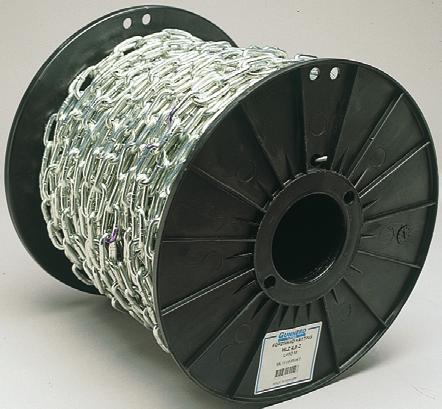

9 halvlånglänkad, HL SMS 1503 klass 2 Ytbehandling Elförzinkad Varmförzinkad Ej för lyftändamål. Beteckning d nom. p w1 Vikt kg/m Brottkraft kn Spole nr. Meter / spole Meter / kartong HLZ 2, HLZ HLZ 3, HLZ HLZ, HLZ HLZ HLZ HLZ HLZ HLZ HLZ HLZ HL-kätting i klass 2 levereras som standard i 25-meters längder. Levereras även i kartong eller på plastspole, i vissa dimensioner och längder. på spole eller i kartong är metermärkt. w1 d p Beteckning Förzinkad L = 25 m Blank L = 25 m Förzinkad spole Förzinkad kartong HL 2,5-2 Z Z HL 3-2 Z Z HL 3,5-2 Z Z HL -2 Z Z HL,5-2 Z Z HL 5-2 Z13731 Z Z2891 Z83061 HL 6-2 Z Z Z2615 Z83168 HL 7-2 Z Z Z8318 HL 8-2 Z Z Z83192 HL 9-2 Z13591 Z Z83265 HL 10-2 Z HL 13-2 Z HL 16-2 Z :7

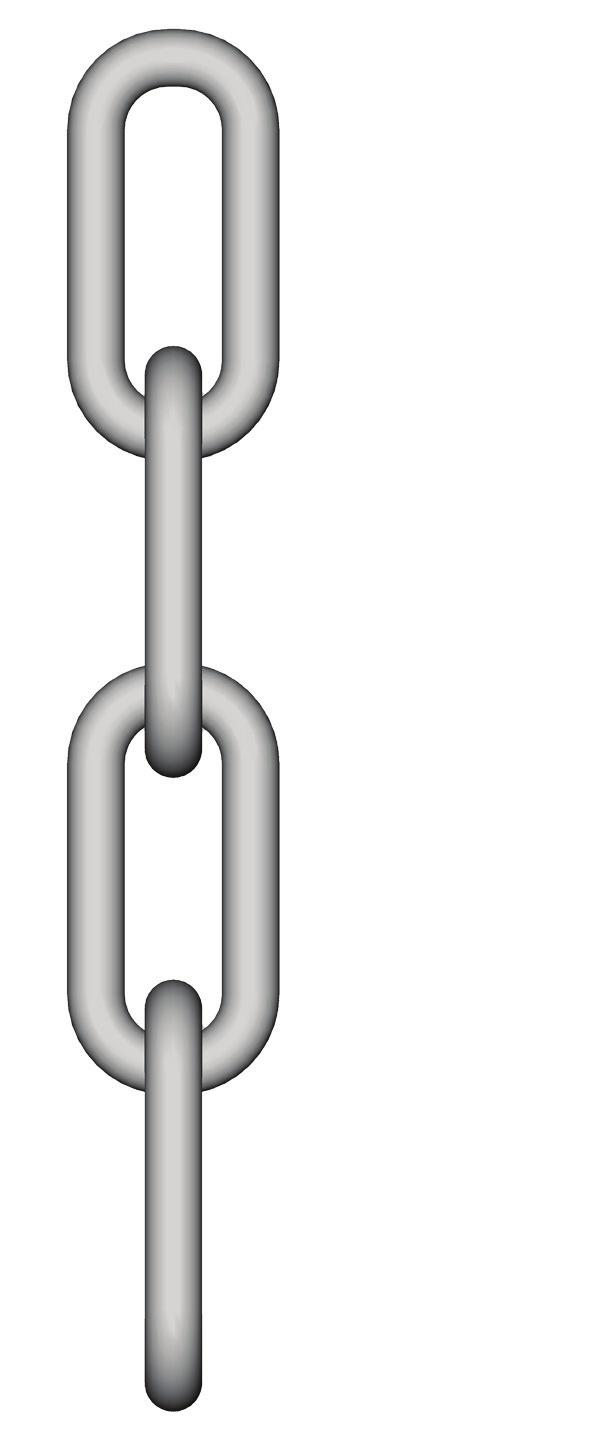

10 långlänkad, LL DIN 5685 C, förzinkad Långlänkad kätting LL enligt DIN 5685 C, förzinkad. 20 DIN 763 Handelskvalité. Ej för lyftändamål. klass 2 LL kätting i klass 2 levereras som standard i 25-meters längder och på plastspole enl. nedan. Beteckning Längd m / spole Spole nr. Längd m Ø d P W1 Vikt kg/m ca Brottkraft kn G LLZ G LLZ G LLZ G LLZ G LLZ G LLZ G LLZ G LLZ G LLZ G LLZ G LLZ w1 d p Beteckning Längd m/påse Vikt kg/påse G LLZ G LLZ G LLZ G LLZ G LLZ G LLZ G LLZ G LLZ G LLZ G LLZ G LLZ G LLZ-8-2. G LLZ G LLZ G LLZ G LLZ G LLZ G LLZ :8

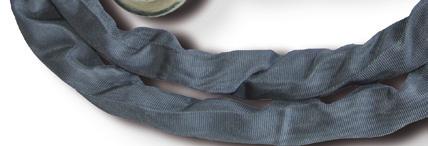

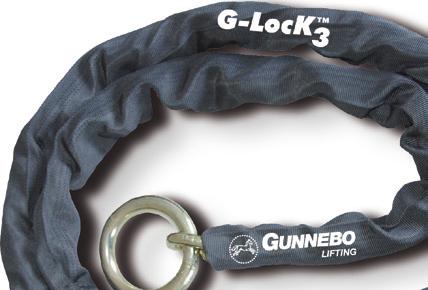

11 Gunnebo Lifting Låssystem med hänglås Testat och certifierat Gunnebo Lifting låssystem är tillverkat av höghållfast härdat legerat stål. Rostskyddsbehandlad med ca 25 µm elförzinkat ytskikt som gulkromaterats. Levereras med en matchande hänglås. Låsklasser och användningsområde: Klass 2: Klass 3: Klass : Låsning av källare och vindsutrye, låsning av båtar (<200 kg) och cyklar. Invändig låsning av dörrar, grindar, luckor, burar samt galler. Låsning av båtar (>200 kg) samt båtmotorer. Låsning av mopeder och motorcyklar, släpvagnar. Utvändig låsning av grindar, containers, luckor, verktyg. Är Du osäker vilken låsklass Du ska välja för just Ditt användningsområde, tag konktakt med Ditt försäkringsbolag. Vårt nya varumärke: Klass 2 G-LocK TM 2 Klass 3 G-LocK TM 3 Klass G-LocK TM :9

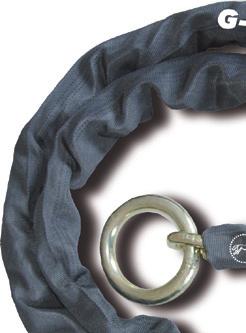

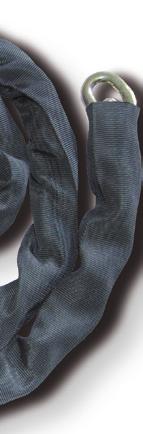

12 Låskätting GLK med hänglås Beteckning Material Ø Låstyp ABLOY Längd m Skyddsduk G GLK * 7 2 PL 330 C 1.25 Svart G GLK Svart G GLK * 10 3 PL 30 C 1.25 Svart G GLK Svart G GLK * 10 3 PL 30 C 1.80 Svart G GLK Svart G GLK * 13 PL 350 C 1.50 Svart G GLK Svart * = Låskätting inkl. hänglås Låskätting GLKO med hänglås Beteckning Material Ø * = Låskätting inkl. hänglås Hänglåsklass Hänglåsklass Låstyp ABLOY Längd m Skyddsduk G GLKO * 7 2 PL 330 C 2.5 Svart G GLKO Svart G GLKO * 10 3 PL 30 C 1.5 Svart G GLKO Svart G GLKO * 10 3 PL 30 C 2.5 Svart G GLKO Svart G GLKO * 10 3 PL 30 C.0 Svart G GLKO Svart G GLKO * 13 PL 350 C 2.5 Svart G GLKO Svart G GLKO * 13 PL 350 C.0 Svart G GLKO 13.0 Svart :10

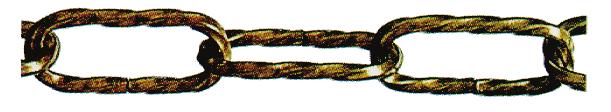

13 Dekorationskätting Varukod Beskrivning G JACH Enkel stålkedja Spole. Innehåller 100 m. Vikt/m: ca 0,050 kg Dim: Ø 1,5 Varukod Beskrivning G P300 Säkerhetskejda, mässing, pol. Spole. Innehåller 100 m Varukod Beskrivning G Platerad mässing G Platerad koppar G Platerad antik koppar G Svart Spole. Innehåller 30 m. Vikt/m: ca 0,07 kg Dim. Ø 5,5, 19 Vikt/m: ca 0,097 kg Dim: Ø 2,2, inre länk 2x10 Varukod Beskrivning G Platerad mässing G Platerad nickel Spole. Innehåller 30 m. Vikt/m: ca 0,097 kg Dim: Ø 2,2, inre länk 15x8 Varukod Beskrivning G Platerad mässing G Platerad koppar G Platerad antik koppar G Svart Spole. Innehåller 30 m. Vikt/m: ca 0,15 kg Dim: Ø 2,8, inre länk 17x10 :11

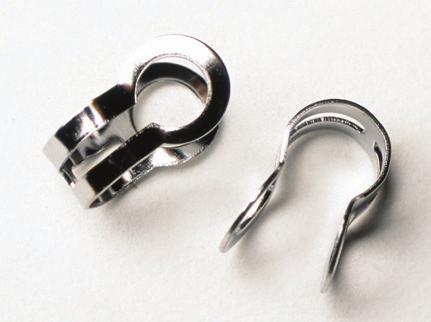

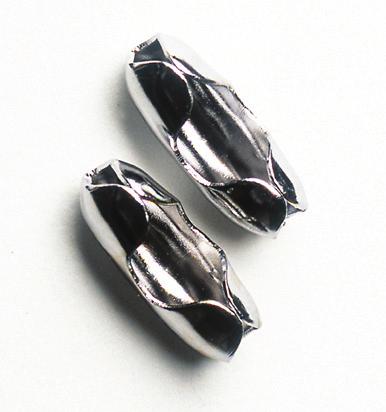

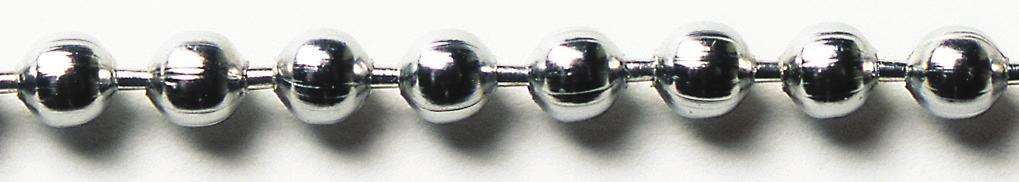

14 Dekorationskätting Varukod Beskrivning G Vit G Platerad mässing G Förnicklad G Platerad koppar G Svart Spole. Innehåller 60 m. Vikt/m: ca 0,083 kg Dim: Ø 2,2, inre länk 16x6 Varukod Beskrivning G Platerad mässing G Platerad antik mässing G Platerad antik koppar G Svart Spole. Innehåller 15 m. Vikt/m: ca 0,26 kg Dim: Ø 3,5, inre länk 38x12 Varukod Beskrivning G Platerad mässing G Platerad antik koppar G Svart Spole. Innehåller 60 m. Vikt/m: ca 0,035 kg Dim: Ø 2,0, inre länk 17x5 Varukod Beskrivning G KK36 Kulkedja,polerad Spole. Innehåller 100 m Vikt/m: ca 0,027 kg Dim: Ø 3,6 Varukod Beskrivning G ASO/36 * Kulkedja, ändfäste Påse. Innehåller 100 st Vikt/påse: 0,022 kg Varukod Beskrivning G BAST/36 * Kulkedja, skarvlänk Påse. Innehåller 100 st Vikt/påse: 0,035 kg *) Kan även levereras som SB-pack :12

15 Gunnebo Lifting plastkätting Plastkätting typ B tillverkas av HD (hög täthet) Polyeten av typ Vestolen A6016 med följande egenskaper: Täthet Smältområde Sträckgräns Ca 0,963 g/cm² C 320 kp/cm² 8 plastkätting Invändigt länkmått 50X12 Elasticitetsmodul kp/cm² Vikt/m 0,17 kg Brottgräns Ca 250 kg. en tillverkas genom formsprutning fogfria länkar. 8 levereras från lager i kartong om 100 m eller på spole om 20 m. Fördelar Formsprutade länkar utan svetsfogar. Genomfärgade länkar som håller kättingen dekorativ i åratal. Självsmörjande polyeten gör länkarna okänsliga för inbördes nötning. Korrosionsbeständig underhållsfri Resistent mot de flesta syror, kemikalier och olika typer av aggressiva miljöer. Bibehåller hållfastheten vid temperaturväxlingar mellan 0 och +90 C. Låg vikt flyter på vatten. Skonsam mot målade och polerade ytor. Väger endast 1/6 jämfört med stålkätting i saa dimension. Elisolerande Antimagnetisk. Trasslar inte ihop sig till svårupplösliga härvor. Beteckning Förpackning Ca vikt förp. M Plastkätting, röd 8 på spole 20 m spole 5,0 kg M Plastkätting, svart 8 på spole 20 m spole 5,0 kg M Plastkätting, vit 8 på spole 20 m spole 5,0 kg M90080 Plastkätting, gul-svart 8 på spole 20 m spole 5,0 kg M Plastkätting, röd-gul 8 på spole 20 m spole 5,0 kg M Plastkätting, röd-vit 8 på spole 20 m spole 5,0 kg M Plastkätting, röd 8 i kartong 100 m kart. 17,0 kg M Plastkätting, svart 8 i kartong 100 m kart. 17,0 kg M Plastkätting, vit 8 i kartong 100 m kart. 17,0 kg M90081 Plastkätting, gul/svart 8 i kartong 100 m kart. 17,0 kg M Plastkätting, röd/gul 8 i kartong 100 m kart. 17,0 kg M Plastkätting, röd/vit 8 i kartong 100 m kart. 17,0 kg :13

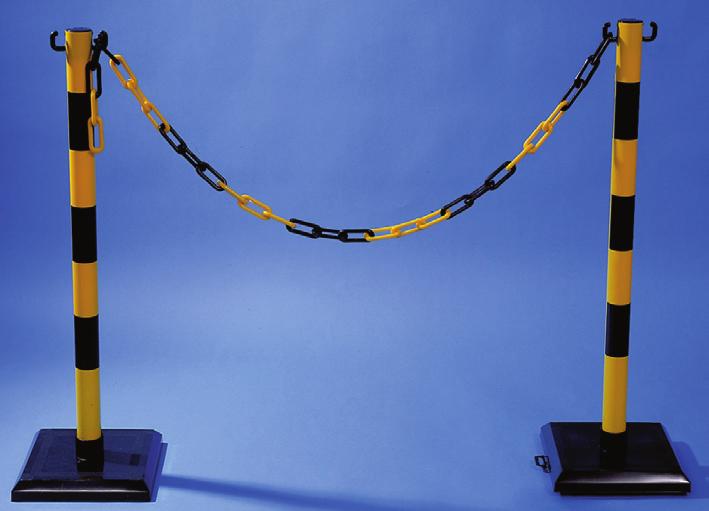

16 Plaststolpar Beteckning Förpackning Ca vikt förp. M Plaststolpe, gul/svart 6 st/kart. 5,5 kg M Plaststolpe, röd/vit 6 st/kart. 5,5 kg För upphängning av plastkätting. Material: Höjd: Fot: Vikt: PVC 0,9 m 0,28x0,28 m ca 0,8 kg/st Quick länk 8 för snabb och enkel hopsättning av kättingen Invändigt länkmått 55x13 Vikt/st Ca 10 Beteckning Förpackning Ca vikt förp. M90082 QUIK länk, röd, 8 10 st 0,09 kg M QUIK länk, vit, 8 10 st 0,09 kg M QUIK länk, svart, 8 10 st 0,09 kg M QUIK länk, gul, 8 * 10 st 0,09 kg *) Kan även levereras som SB-pack. :1

17 Anteckningar :15

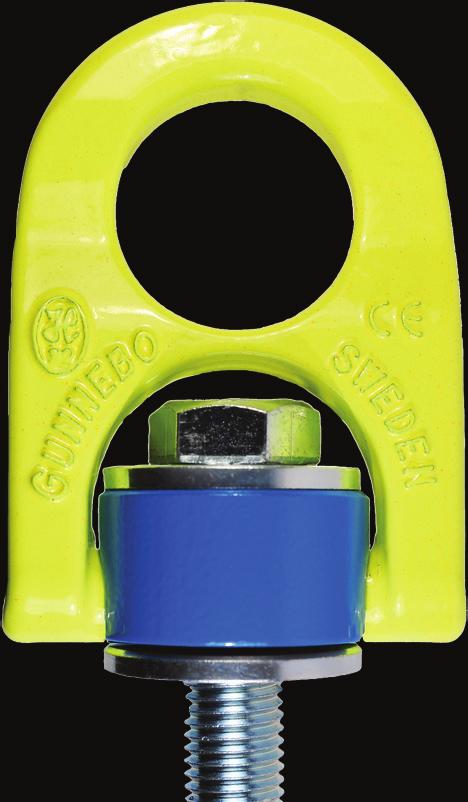

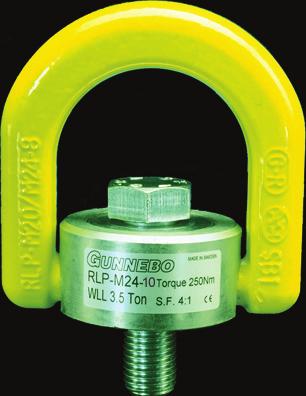

18 Lyftfästen Lyftfästen Lyftöglor
