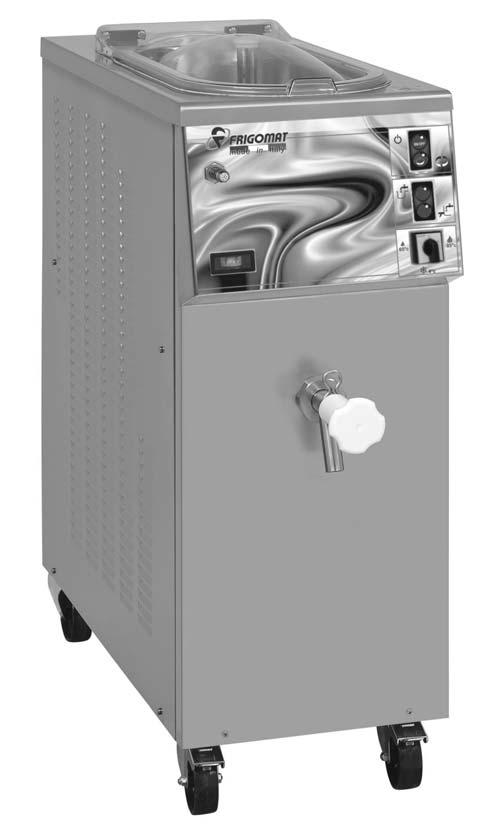

1 ELEKTRO-MEKANSK PASTÖR ANVÄNDARMANUAL Serie Peb 30 mec Peb 60 mec Peb 130 mec

2

3 VIKTIGT Läs manualen noggrant innan ni använder Er FRIGOMAT-maskin. För Ert eget intresse var uppmärksam på följande varningar: Nonchalans av denna typ av varningar kan äventyra brukarens hälsa samt skada maskinen allvarligt. Maskinen omfattas av garantier enligt villkor i garantisedeln som bifogas maskinen. Denna skall vara fullständigt ifylld och insänds till: FRIGOMAT S.r.l., via 1 Maggio GUARDAMIGLIO (LODI) ITALIA Skriv upp Er maskins serienummer. Serienummer Distributör Telefon: SVENSK

4 Gratulerar till ert val av maskin från FRIGOMAT. Denna manual bifogas maskinen och är en integrerad och väsentlig del av maskinen. Innan någon form av igångkörning görs, rekommenderas en noggrann genomgång av manualens instruktioner. En noggrann studie av dessa gör att man kan få ut den högsta verkningsgraden av maskinen. Följande sidor ger nödvändig information för en korrekt installation, lämpliga justeringar och service på maskinen. FRIGOMAT S.r.l. reserverar sig rätten att göra ändringar och genomföra dessa i produkten eller manualen för att förbättra denna utan förvarning. INDEX 1. TRANSPORT, HANTERING OCH LAGRING Preliminär kontroll Maskinuppackning Förpackningsdimensioner 4 2. MÄRKNING OCH SKYLTAR 5 3. INSTALLATION 7 3.1Användningsområde Begränsningar Maskinutrustning Idrifttagning 7 4. DRIFT Kontrollpanel Hög pastörisering 85 C Låg pastörisering 65 C Kylförvaring 4 C UNDERHÅLL Förtvätt Desinfektion lösa delar Desinfektion fasta delar Sköljning och torkning FELSÖKNING BILAGOR A1 7.1 Teknisk data A1 7.2 Köldmedium kretsscheman A2 7.3 Kopplingsschema A3 7.4 Reservdelar A4 SVENSK - 2

5 1 TRANSPORT, HANTERING OCH LAGRING. 1.1 PRELIMINÄR KONTROLL. Maskinen fraktas på kundens risk. Om emballaget uppvisar skada kontakta omedelbart fraktaren. Har inte uppackning skett förrän efter ett par dagar och ni upptäcker en skada kontakta omedelbart fraktaren. Det är alltid tillrådigt att ta för vana att göra en NOGGRANN INSPEKTION. Utrustningen skall hanteras med stor försiktighet, fall och slag kan skada utan att det visar sig i yttre skador. 1.2 MASKINUPPACKNING. För att korrekt packa upp maskinen följ nedanstående instruktioner: Förpackning av kartong på träbotten: Klipp bort banden som håller fast kartongen och lyft av denna. Emballage av trä: Tag bort locket och sedan avlägsna sidorna, använd en spikutdragare, observera att ta reda på överblivna spikar och träflisor; Tag bort plasten runt maskinen och lämna den på ett säkert ställe. Tag bort maskinens sidopaneler med en stjärnskruvmejsel. Tag bort bultarna som håller fast maskinen med pallen med en 17mm fast nyckel. Lyft upp maskinen från pallen genom att fästa krokar I dom avsedda fästpunkterna I stativet (se märken). Skruva tillbaka sidopanelerna. Om emballaget skall återanvändas spara detta på en torr plats. Lagringstemperatur skall vara mellan +5 C and +55 C. Lämplig luft fuktighet är mellan 30 och 95 %. Packningsmaterial såsom plast, spik, polystyren, etc. får inte lämnas åtkomliga för barn. 1.3 Förpackningsdimensioner MODELL KARTONG LASTPALL STORLEK (CM) VIKT N- L (KG) STORLEK (CM) VIKT N- L (KG) PEB 30 MEC 49X91X X90X PEB 60 MEC 40X113X X104X PEB 130 MEC 63X113X SVENSK

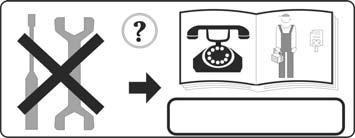

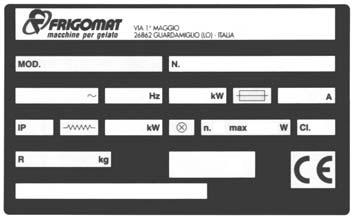

6 2. MÄRKNING OCH SKYLTAR. Vidrör aldrig inuti maskinen med händer eller verktyg under produktionsfasen, samma gäller även vid underhåll och rengörning, utan att maskinen är ställd på STOPP, huvudbrytaren avstängd eller att kontakten är urtagen. FRIGOMAT S.r.l. avsäger sig allt ansvar för olyckor till följd av felaktig användning av maskinen på grund av bristande efterlevnad av de ovan nämnda rekommendationerna. Maskinen är försedd med en skylt och några pictogram, som tillsammans med denna manual gör det möjligt att använda maskinen i säkra förhållanden. Maskindataskylt. Vidstående skylt är lokaliserad på baksidan av maskinen och visar följande saker: Tillverkarens namn och adress: Maskinmodell och version: Serienummer: nominella elektriska egenskaper; typ och vikt av fylld gas typ; Tillverkningsår: Indikation Placering för lyftöglor. Följande skyltar finns på fyra ställen i ramen, och visar var lyftkrokar skall placeras för ett säkert lyft. Använd en stjärnmejsel för att skruva bort de båda sidopanelerna, placera sedan lyftkrokarna vid påvisade märken. Se till att de är säkra så att ingen olycka händer. Varning! Underhåll tillkalla alltid kvalificerade personer. Denna skylt är placerad på maskinens baksida, förbjuder extraordinärt underhåll och/eller reparationer från annat än auktoriserade personer. Vid eventuella oklarheter kontakta ditrubutören. SVENSK - 4

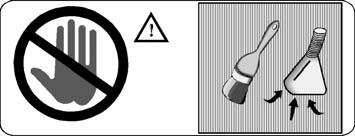

7 Varning! Rör inte med händerna. Följande skylt som är placerad bak på maskinen betyder att rengörning av luftkondensorn endast skall ske med borste och/eller dammsugare. Varning! Hög spänning bakom. Följande skylt är placerad på skyddet till elutrustningen, varnar för att om detta tas bort skall man vara medveten om risken för farlig spänning. Allt extraordinärt underhåll och/eller reparationer från auktoriserade personer. Vid eventuella oklarheter kontakta distributören. Varning! Risk för haveri. Denna platta är placerad på den övre panelen på tanklockets högra sida och visar att det är nödvändigt att uppmärksamma locket både under rengöring och lastning. I själva verket kan det falla ner och orsaka skador på användaren. Alla PEB pastörer är utrustade med ett avancerat klämningförebyggande system som klarar att stoppa rörliga element när locket öppnas. Trots detta, skall all rengöring och underhåll utföras när maskinen är i STOP -position och huvudbrytaren är avstängd. 5 - SVENSK

8 3. INSTALLATION. 3.1 ANVÄNDNINGSOMRÅDE. Utrustning som passar för bevarandet och hög- och lågpastöriering av livsmedelsblandningar för glass till lämpliga rättsliga ändamål. 3.2 BEGRÄNSNINGAR. Använd inte maskinen vid större spänningssvängningar än +/- 10% av värdet som visas på dataskylten eller om anslutningskabeln är skadad. Använd inte maskinen för andra ändamål än de som anges i denna manual; Använd inte maskinen i explosiva utrymmen. Rengör inte maskinen med högtryckstvätt eller giftiga kemikalier. Utsätt inte maskinen för överdriven värme eller fuktighet. Använd inte helt obalanserade blandningar och/eller kvantiteter som inte överensstämmer med specifikationer som redovisas på förpackningen. 3.3 MASKINUTRUSTNING. - Rengörningsborste - O-ringsborttagare - Omrörarskrapor - Packningssats - FRIGOMAT smörjmedel - Manual för användning och underhåll. - Maskindokumentation. - Garantisedel. 3.4 IDRIFTTAGNING Placera maskinen på platsen för driften och kontrollera att allt överensstämmer för installation: Strömförsörjning; Vattenförsörjning (endast om vattenkondensor finns); Lämpligt avlopp för vatten (endast om vattenkondensor finns). Ställ maskinen på sin plats och lås fast den med fronthjulen; Placera inte maskinen nära väggar eller andra hinder (minst 10 cm på sidorna och 30 cm bakom). Om maskinen är utrustad med vattenkylning kan avståndet bak reduceras till 10 cm Kontrollera att matningsspänningen och strömmen följer värdena som står på märkskylten som är placerad på baksidan; Anslut maskinen till elnätet med en allpolig huvudströmbrytare anpassad för det aktuella effektbehovet, förreglade med säkringar för att möjliggöra i och urkoppling vid öppen krets. Anslut nätsladden till en typgodkänd kontakt: sladden skall vara väl utsträckt för att undvika rullande och överlappande. Den ska inte utsättas för eventuella stötar eller manipulation; försök och långt från vätskor, vatten och värmekällor. Den får inte skadas, I annat fall ska den bytas ut av kvalificerad personal med en annan sektion och typ 5G4 H07RN-F (för version 400 V), 4G4 H07RN-F (för version 230/3 V) eller 3G4 H07RN-F (för version 230/1 V) innan man ansluter maskinen till elnätet. SVENSK - 6

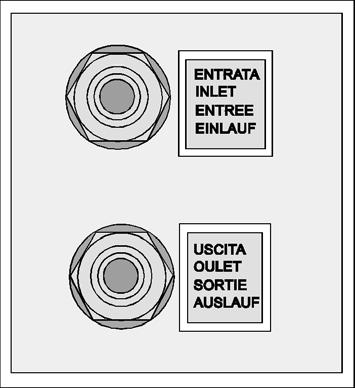

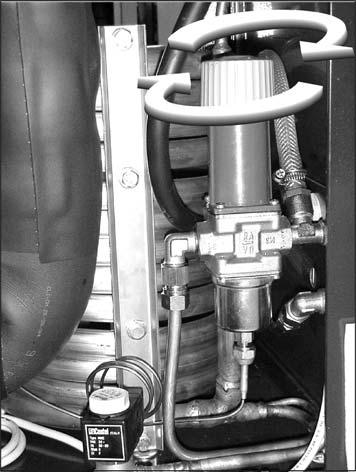

9 Se till att den gul-gröna kabeln är ansluten till en bra jordkälla. - Jorda maskinens metalldelar korrekt med den som är placerad baktill på maskinens underrede och märkt med symbolen till vänster. - Se till att vattentillförseln har tillräckligt tryck för korrekt funktion av kondensorn. Ett resttryck mellan 1 bar and 3 är lämpligt. Montera slangen för ingående kondensvatten till ingången INLET på bilden. (Tryckslang Ø1/2.) Placera en avstängningskran tillgänglig för användaren. Montera slangen för utgående kondensvatten till utgången OUTLET på bilden. (Slang Ø1/2 ) Koppla denna till avloppet. Både när det gäller in- och utgång, är det tillrådigt att använda sig av tryckslangar hållbara för tryck upp till 10 bar och anpassade slangklämmor DIN Utgångsslangen skall ha en lutning på minst 3 cm/m. Vid vattenkylning är det viktigt att kontrollera att vattenventilen fungerar ordentligt. Efter att in- och utgånsgslangen monterats på rätt sätt, öppna avstängningskranen (innan maskinen används) och kontrollera att inget läckage förekommer. Om så är fallet, vänd dig till kvalificerad servicetekniker. Efter att ha slagit på huvudströmbrytaren, tryck på knappen KYLFÖRVARING så startar processorn. Efter bara ett par sekunder skall vatten från kondensortanken regelbundet rinna ut ur avloppsröret med en tempereratur på ungefär 35 C. Tryck på STOP för att stanna maskinen. Vid problem, kontakta din servicetekniker. Stäng tanklocket och starta omrörarläge på maskinen med tryckknappen OMRÖRNING och 7 - SVENSK

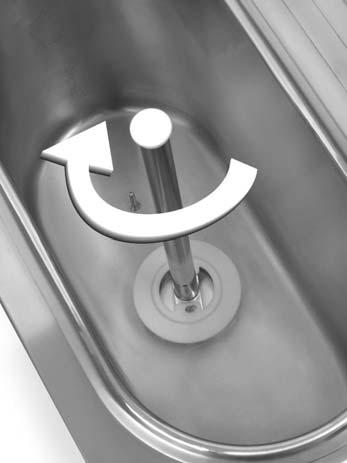

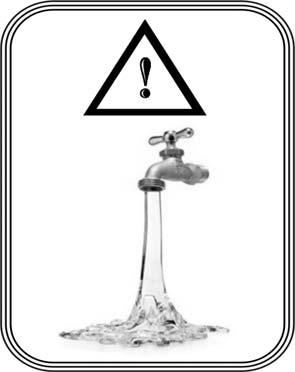

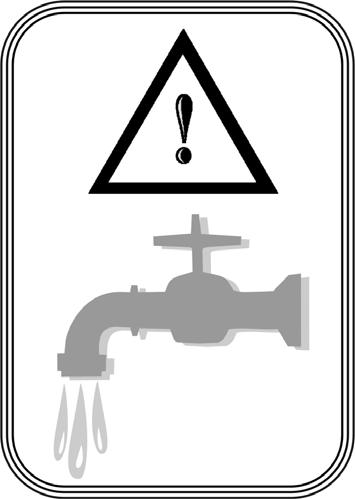

10 kontrollera att rotationen på omröraren är medurs som på bilden. Tryck på OFF-knappen för att stoppa maskinen. Om rotationen inte är medurs, koppla ifrån elnätet och växla mellan de två faserna inuti maskinens elkabel. Maskinen matas med trefas + neutral. Var försiktig; förväxla aldrig faserna med neutral. FRIGOMAT avsäger sig allt ansvar för eventuella skador som härrör från icke iakttagande av ovanstående rekommendationer. Den idealiska temperaturen skall ligga mellan 15C och 35 C; Den idealiska fuktigheten ska ligga mellan 30% och 60%. När omrörarmotorn arbetar i fel rotationsriktning, kan plasthjulet lossna och ge åtföljande, eventuella sprickor i de drabbade delarna. FRIGOMAT s.r.l. avsäger sig allt ansvar för skador på personer och/eller saker på grund av en felaktig installation och/eller den bristande överensstämmelsen med den industriella standarden för förebyggande av olyckor. Vidrör aldrig maskinen med händerna, varken när den är I tjänst eller under rengöring och underhåll. Se till att maskinen är avstängd med hjälp av STOP-knappen och att huvudströmbrytaren är avstängd. Rengör aldrig maskinen med hjälp av högtrycksstrålar. Stäng aldrig av vattenkranen när maskinen är igång. Var uppmärksam så att matningen inte skadas. Om det är nödvändigt, bör den bytas ut. Om en vattenkyld maskin är placerad I en rumstemperatur lägre än 0 C, är det nödvändigt att ta bort allt vatten som finns inuti kylaren innan maskinen startas. SVENSK - 8

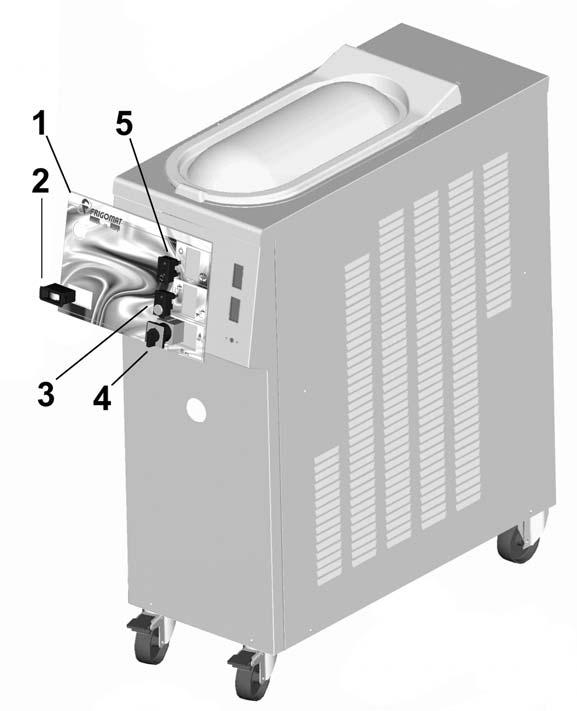

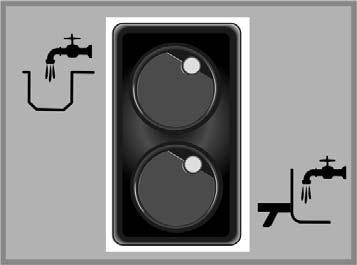

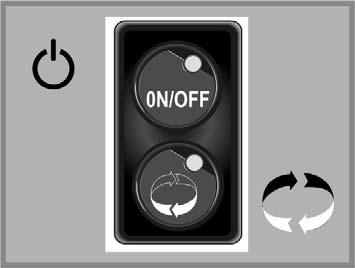

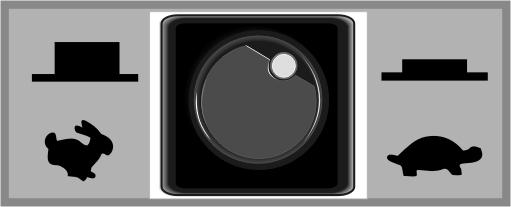

11 4 DRIFT 4.1 KONTROLLPANEL 1. ON/OFF När lampan är grå, tryck in ON/OFF-knappen för att starta maskinen: lampan blir grön. När lampan lyser grönt, tryck på ON/OFF-knappen för att stänga av maskinen: den gröna lampan blir grå. 2. OMRÖRARE När maskinen är påslagen, tryck på omrörarknappen för att starta omrörarmotorn. Tryck igen på omrörarknappen för att stoppa omröraren. Under någon annan funktion, startar omrörarknappen en oavbruten omrörning av vispmotorn, tryck på omrörarknappen igen för att återgå till automatiskt omrörarläge. 3. DUSCH Tryck på dusch-knappen för att låta lite vatten rinna genom vattenslangen för att möjliggöra rengöring och/eller fylla tanken. För att stoppa vattenflödet, tryck på dusch-knappen igen. 4. KRANTVÄTT Tryck på krantvättknappen för att låta lite vatten rinna in i kranen för rengöring. Vattenflödet varar så länge som knappen trycks in. 5. HÖG/LÅG-HASTIGHETSOMKOPPLARE (endast för modell 130) Tryck på hög/låg-hastighetsomkopplaren för att starta långsam omrörning. Detta rekommenderas särskilt vid liten mängd av blandningen. Om hög/låg-hastighetsomkopplaren inte trycks ned, arbetar maskinen med hög hastighetsomrörning. 9 - SVENSK

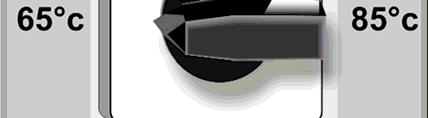

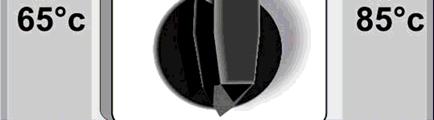

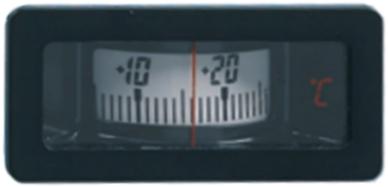

12 6. PROGRAMVÄLJARE När väljaren står på 0, fungerar inget program. När väljaren står på 85 C, börjar en automatisk pastöriseringscykel vid 85 C med efterföljande kylning vid 4 C. När väljaren står på 65 C, börjar en automatisk pastöriseringscykel vid 65 C med en paus på 30 minuter och efterföljande kylning vid 4 C. När väljaren står på 4 C, startar en automatisk kylningscykel vid 4 C och efterföljande lagring vid den temperaturen. 7. TANKTERMOMETER Visar produktens temperatur inne i tanken. SVENSK - 10

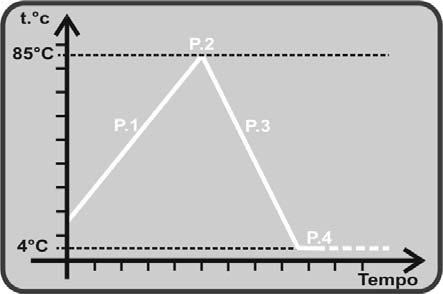

13 4.2 HÖG PASTÖRISERING Fig. 1 - Se till att kranen för kallvattnet till kondensorn är öppen. - Kontrollera att huvudströmbrytaren är avslagen och att maskinen är korrekt fylld. - Tryck på ON-knappen för att slå på maskinen. - Se till att mixtappkranen är stängd och omröraren korrekt monterad inne i tanken. - Öppna locket och häll i den nödvändiga mängden vätska (t.ex. mjölk) enligt recept. - Vrid väljaren till PASTÖRISERING 85 för att starta den automatiska pastöriseringscykeln vid 85 C (bild 1) - Under uppvärmningsfasen, när termometern visar 40, kan du tillsätta socker, stabiliseringsmedel och eventuella andra fasta ingredienser. - Vid 85 C, startar maskinen automatiskt nedkylningsfasen; under kylningen, när termometern visar 50 C, kan du tillsätta grädden. - När maskinen nått 4 C, startar den automatiskt kylförvaringen vid 4 C, med cykliska omrörningar som varar 15 sekunder var 15:e minut SVENSK

14 4.3 LÅG PASTÖRISERING Fig. 1 - Se till att kranen för kallvattnet till kondensorn är öppen. - Kontrollera att huvudströmbrytaren är avslagen och att maskinen är korrekt fylld. - Tryck på ON-knappen för att slå på maskinen. - Se till att mixtappkranen är stängd och omröraren korrekt monterad inne i tanken. - Öppna locket och häll i den nödvändiga mängden vätska (t.ex. mjölk) enligt recept. - Vrid väljaren till PASTÖRISERING 65 för att starta den automatiska pastöriseringscykeln vid 65 C (bild 1) - Under uppvärmningsfasen, när termometern visar 40, kan du tillsätta socker, stabiliseringsmedel och eventuella andra fasta ingredienser. - Vid 65 C, gör maskinen en paus på 30 minuter vid konstant temperatur och sedan startar nedkylningen. Under nedkylningen, vid 50 C på termometern, kan du tillsätta grädden. - När maskinen nått 4 C, startar den automatiskt kylförvaringen vid 4 C, med cykliska omrörningar som varar 15 sekunder var 15:e minut. SVENSK - 12

15 4.4 KYLFÖRVARING 4 C Fig. 1 - Se till att kranen för kallvattnet till kondensorn är öppen. - Kontrollera att huvudströmbrytaren är avslagen och att maskinen är korrekt fylld. - Tryck på ON-knappen för att slå på maskinen. - Se till att mixtappkranen är stängd och omröraren korrekt monterad inne i tanken. - Vrid väljaren till kylförvaring 4 C för att starta den automatiska kylförvarings-cykeln vid 4 C (bild 1) - När maskinen nått 4 C, starar den automatiska kylförvaringsfasen vid 4 C, med cykliska omrörningar i 15 sekunder var 15:e minut SVENSK

16 5. RUTINUNDERHÅLL Det nödvändigt att noggrant diska och rengöra alla delar som kommer i kontakt med produkten, såsom cylinder, omrörare och dörren eftersom bakterier och mögel lätt förökar sig i fettet från grädden. I enlighet med internationell standard används rostfritt material eller material av plast avsedd för livsmedelsindustrin, i vår maskin. Dessa material gör rengöringsprocessen enklare, men kan inte förhindra mögeltillväxt vid ofullständig rengöring. FRIGOMAT rekommenderar rengöring och desinficering av tanken och de delar som varit i kontakt med produkten, efter tillverkningen. För fullständig rengörning av pastören; gör enligt följande: 5.1 FÖRTVÄTT Fyll cylindern med en viss mängd varmt vatten av dricksvattenkvalitet (ca 50 C). Detta måste vara lika med maximalt tillåtna kapaciteten. Tryck på OMRÖRAR-knappen för att starta omrörarmotorn och låt arbeta ca 3 minuter. Öppna tappkranen och töm ut hela tvättvattnet. Repterera samma proceduren 2 gånger, tills vattnet inte kommer ut klart och rent. Häll lite diskmedel/desinficerande lösning i tanken: mängden ska motsvara den maximalt tillåtna kapaciteten. Tryck på OMRÖRAR-knappen för att starta omrörarmotorn; låt arbeta ca 15 minuter. Öppna tappkranen och töm ut hela tvättvattnet. Häll lite kallt dricksvatten I tanken, mängden måste motsvara den maximalt tillåtna kapaciteten. SVENSK - 14

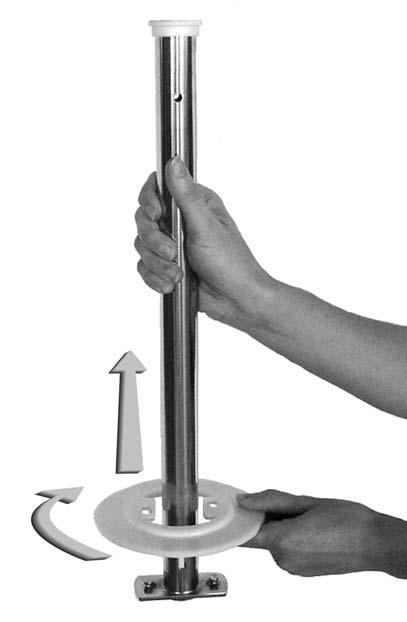

17 Skölj alla ytor som behandlats med desinfektionsmedel. Töm ut sköljvattnet och stäng av maskinen. I slutet av förtvättscykeln, demontera alla lösa delar som varit I kontakt med produkten och desinficera dem i en separat behållare. 5.2 DESINFEKTION AV LÖSA DELAR FÖRBEREDNING AV DISKTANKEN - Tvätta händerna noggrant och/eller använd handskar för engångsbruk. - Fyll en ren, lämplig tank med dricksvatten (ca 50 C) och desinfektionslösning. - Förbered och desinficera borste och O-ringsborttagningsverktyg genom att doppa dem i desinfektionslösning. DEMONTERING OCH RENGÖRING AV LOCKET - Drag i gångjärnstapparna och ta bort locket. - Doppa komponenterna (som du tidigare demonterat) i en tank som innehåller en desinfektionslösning och borsta med omsorg alla ytor som varit i kontakt med produkten. DEMONTERING OCH RENGÖRING AV OMRÖRAREN - Drag omröraren uppåt för att lossa den från tanken. - Vrid plasthjulet medurs tills det är helt löst. - Tag bort den övre pluggen. - Sänk ner dessa demonterade komponenter inuti tanken innehållande desinfektionslösning och borsta alla ytor försiktigt. Var särskilt uppmärksam på det inre skyddsröret av omröraraxeln SVENSK

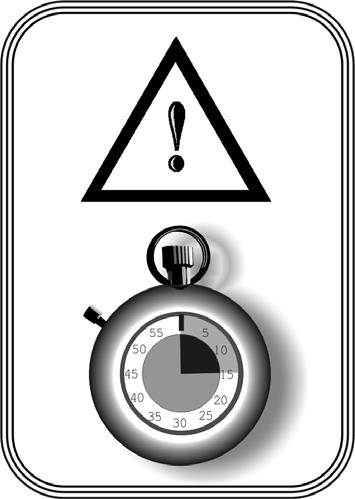

18 DEMONTERING OCH RENGÖRING AV TAPPKRANEN - Skruva loss muttern (pos. A) - Ta bort fjädern (pos. B) från kranhuset - Vrid ratten moturs tills den kompletta slutaren är avlägsnad från huset C - Sänk ner dessa demonterade komponenter I tanken som innehåller desinfektionslösning och borsta alla ytor försiktigt. Visa särskild uppmärksam på det inre skyddsröret av kranen, till hålen och O-ringsspringan. Alla tidigare demonterade delarna måste ligga I desinfektionslösning åtminstone 15 minuter innan de sköljs av med rikligt kallt dricksvatten. 5.3 DESINFEKTION AV FASTA DELAR Medan de lösa delarna ligger kvar demonterade Inuti desinfektionslösningen, kan du gå vidare med desinfektion av de fasta delarna av maskinen. TANKDESINFEKTION - Blöt en pappersduk i desinfektionslösning. - Gå igenom alla tankens ytor och igenom den fasta växelaxeln med pappersduken. - Torka dessutom av den yttre kanten av tanken, maskinens ovansida och frontpanelen. - Använd borsten (som du tidigare sänkt ner I desinfektionslösningen) för att noggrant rengöra tappkranen. - För att skona plastkomponenter och packningar, använd aldrig lösningsmedel och/eller spädningsvätskor under rengöring. - Desinficerande kemikalier ska användas I enlighet med lagstiftning och med största försiktighet. - Efter varje rengöring, är de viktigt att inte beröra steriliserade delar vare sig med händerna eller handdukar, svampar eller liknande komponenter. SVENSK - 16

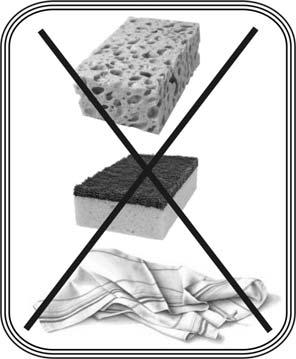

19 5.4 SKÖLJNING OCH TORKNING - Tvätta händerna noggrant och/eller använd engångshandskar. - Ta upp alla tidigare demonterade komponenter ur tanken, borstade och rengjorda. - Skölj dem alla med rikligt kallt, drickbart kranvatten och se till att alla eventuella spår av desinficeringslösning sköljs bort. - Lägg de vattenavsköljda komponenterna på ett rent bord och låt dem lufttorka. ANVÄND ALDRIG handdukar, svampar eller liknande för att torka komponenterna. Undvik att pulver eller någon annan förorening kan komma I kontakt med de desinficerade ytorna under torktiden. - Använd den flexibla duschen för att även noggrant skölja fasta ytor på maskinen, som tidigare behandlats med desinfektionslösning (tank, inre ritningskrets, etc.) - När alla ytor är riktigt torra, återmontera delarna på maskinen, kolla så att packningarna är I gott skick SVENSK

20 6. FELSÖKNING PROBLEM TROLIGA ORSAKER ÅTGÄRDER Maskinen startar inte (tryckknappen ON med grönt ljus). Maskinen startar inte (tryckknappen ON med grönt ljus och korrekt funktion vald). Under uppvärmningsfasen uppnås inte rätt tanktemperatur. Under nedkylningsfasen bildas is på tanksidorna. Ingen funktion vald. Huvudströmbrytare på OFF. Trasiga säkringar. Elektriska problem. Överlast skyddet på motorn utlöst. Säkerhetstermostaten har utlöst. Otillräcklig mängd mix. Tanktermostaten behöver justeras eller är trasig. Omrörarskivan har monterats i motsatt riktning. Slå på brytaren till omröraren eller välj ett program. Slå på brytaren. Låt kvalificerad person byta säkringar. Tillkalla en kvalificerad tekniker. Vänta ett par minuter för automatisk återställning av överbelastning skydd. Om problemet återkommer tillkalla kvalificerad tekniker. Låt en kvalificerad tekniker kontrollera glykolmängden till tanken. Låt en kvalificerad tekniker kontrollera funktionen på glykoltermostaten. Se till att arbeta med åt minstonde 1/3 av tillåtna tankvolymen. Låt en kvalificerad tekniker justera termostaten eller byta ut den. Montera omrörarskivan rätt. Omrörarskivan lossnar från omröraren vid rottation. Fel rottationsriktning på omröraren. Låt en kvalificerad tekniker byta fasföljd på maskinen. Maskinen måste gå medurs. Ömröraren för mycket oväsen. Under nedkylningsfasen arbetar maskinen i korta perioder. Lagringen/genomföringen är inte tillräckligt smord. Bussningarna eller drivaxeln är slitna. Kylvatten saknas. Smörj befintliga delar. Låt en kvalificerad tekniker byta bussningar/axel. Kontrollera att vattnet är anslutet och påkopplat. Kontrollera alla kopplingar och kranar. SVENSK - 18

21 7 BILAGOR 7.1 TEKNISKA DATA MODELLO MODEL MODELE MODELLO PEB 30 mec PEB 60 mec PEB 130 mec Dimensioni mm. Size mm. Dimmension. mm. Dimensiòn mm. 400x850 h x1050 h x1050 h.1100 Peso netto kg. Net weight kg. Poids net kg. Peso neto kg Tensione alimentazione Suppy voltage Tension d alimentation Tension de alimentacion 400/50/3 220/60/3 400/50/3 220/60/3 400/50/3 220/60/3 Potenza installata kw. Installed power kw. Puissance installé kw. Potenza instalada kw. 3,7 7,2 11,5 Condensa z. Cooling Refroidiss. Enfriament o W/A W W Gas Gas Gas Gas R404 R404 R404 Capacità vasca Tank capacity Capacité du bac Capacitad del tanque Produzione in 2 ore/kg Production in 2 hours/kg. Production en 2 hours/kg. Produciòn en 2 horos/kg BILAGA

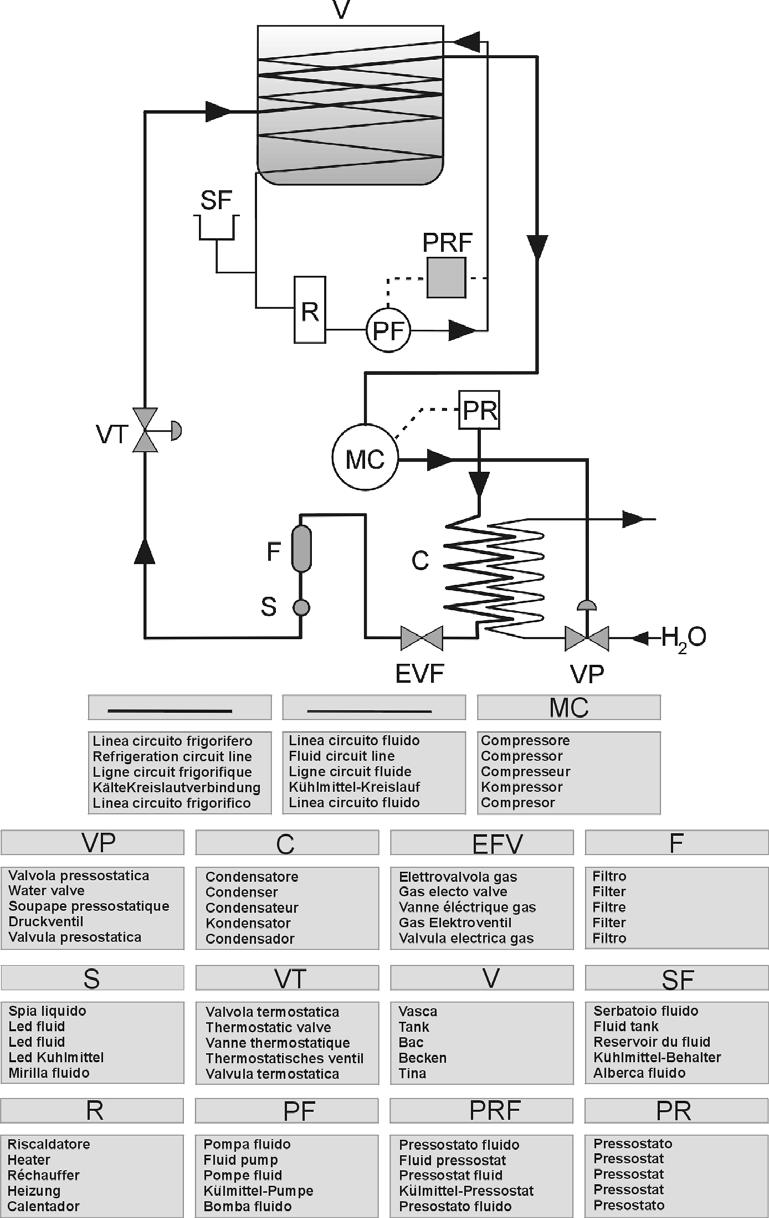

22 7.2 PEB mec. KOPPLINGSSCHEMA KÖKDMEDIUM. BILAGA - 20

23 7.4 ELSYSTEM. Det aktuella kopplingsschemat och elskåpets lay-out är olika för varje modell, det aktuella finns på insidan i kopplingsskåpet. 7.5 RESERVDELAR För reservdelsbeställning, ha alltid följande koder och namn rapporterade på varje blad bildtext. Det är också rekommenderat att alltid tala om maskinen modell och serienummer samt tekniska data (spänning, frekvens och faser) för att göra identifiering av komponenten lättare. För att beställa reservdelar till kompressorn, ha alltid nämna modellen anges på motorns märkskylt. I de fall det är nödvändigt att ersätta en komponent, alltid fråga en återförsäljare eller en auktoriserad återförsäljare för originalreservdelar. FRIGOMAT avsäger sig allt ansvar för skador på människor och / eller saker på grund av anställning av icke-original reservdelar 21 - BILAGA

24 GRUPPO RUBINETTO COCK ASSEMBLY - GROUPE ROBINET - GRUPPE ABGABEHAHN GRUPO GRIFO TAV 1/1 BILAGA - 22

25 GRUPPO RUBINETTO COCK ASSEMBLY - GROUPE ROBINET - GRUPPE ABGABEHAHN GRUPO GRIFO TAV 1/1 P. COD. DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG DESCRIPTION 1 P Maniglia Knob Poignée Schraubgriff Manivela 2 B Perno di guida Pivot Boulon de guidage Führungsschraube Perno de guía 3 P Boccola Bush Douille Buchse Anillo 4 B Boccola di arresto Locking bush Douille d arrêt Stopbuchse Anillo de parada 5 P OR 121 OR121 OR 121 OR 121 Junta Tórica P OR 4087 OR 4087 OR 4087 OR 4087 Junta Tórica B Pistone Piston Piston Kolben Émbolo 8 P OR 3075 OR 3075 OR 3075 OR 3075 Junta Tórica B Corpo Rubinetto Cock body Corps du Robinet Hahngruppe Cuerpo Grifo 10 B Fermo Clamp Verrou Spange Retén 11 B Anello elastico Snap ring Anneau élastique Elastikring Anillo elástico 12 P OR 3112 OR 3112 OR 3112 OR 3112 Junta Tórica B Ghiera Ring nut Manchon Schraube Tuerca 23 - BILAGA

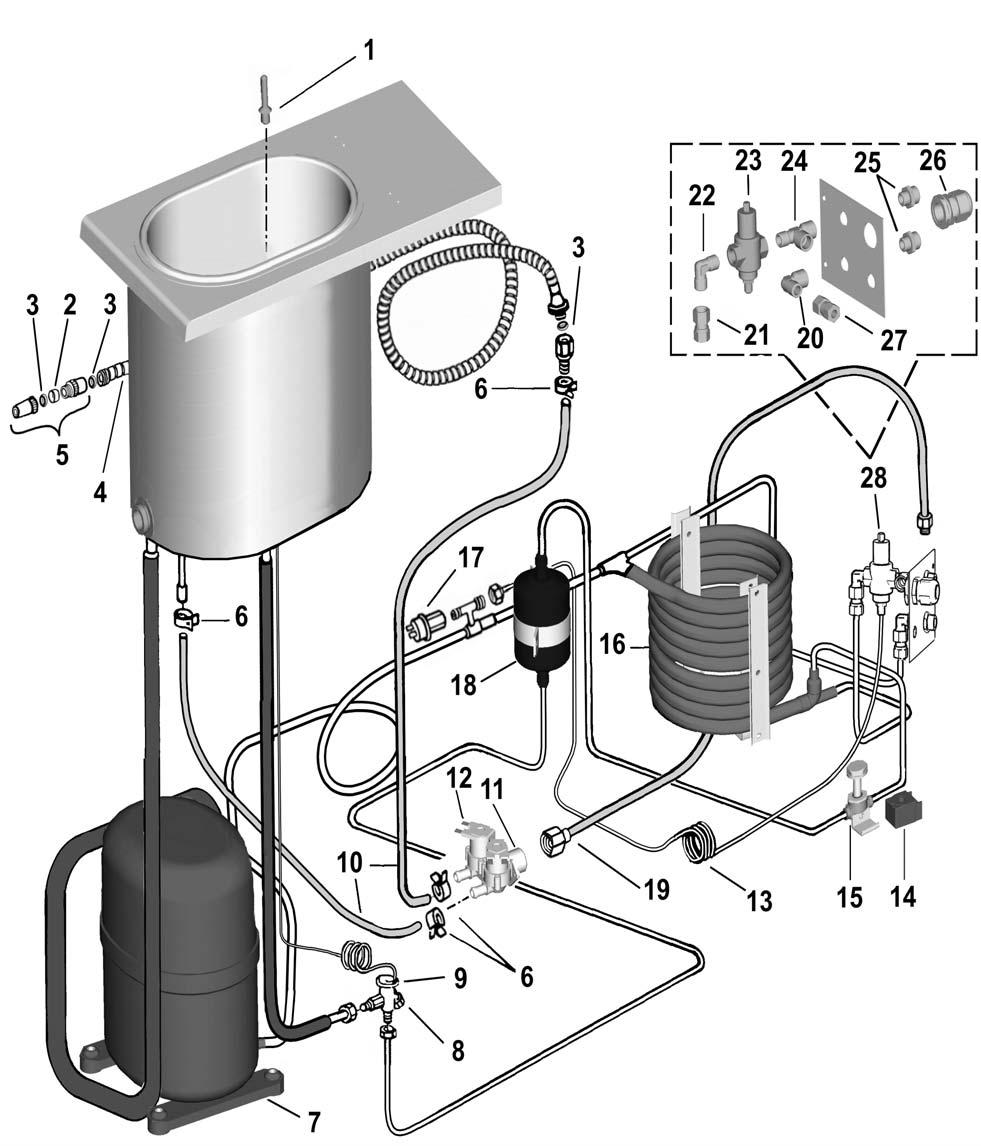

26 PEB 30 Mec/s01 TAV 1/5 BILAGA - 24

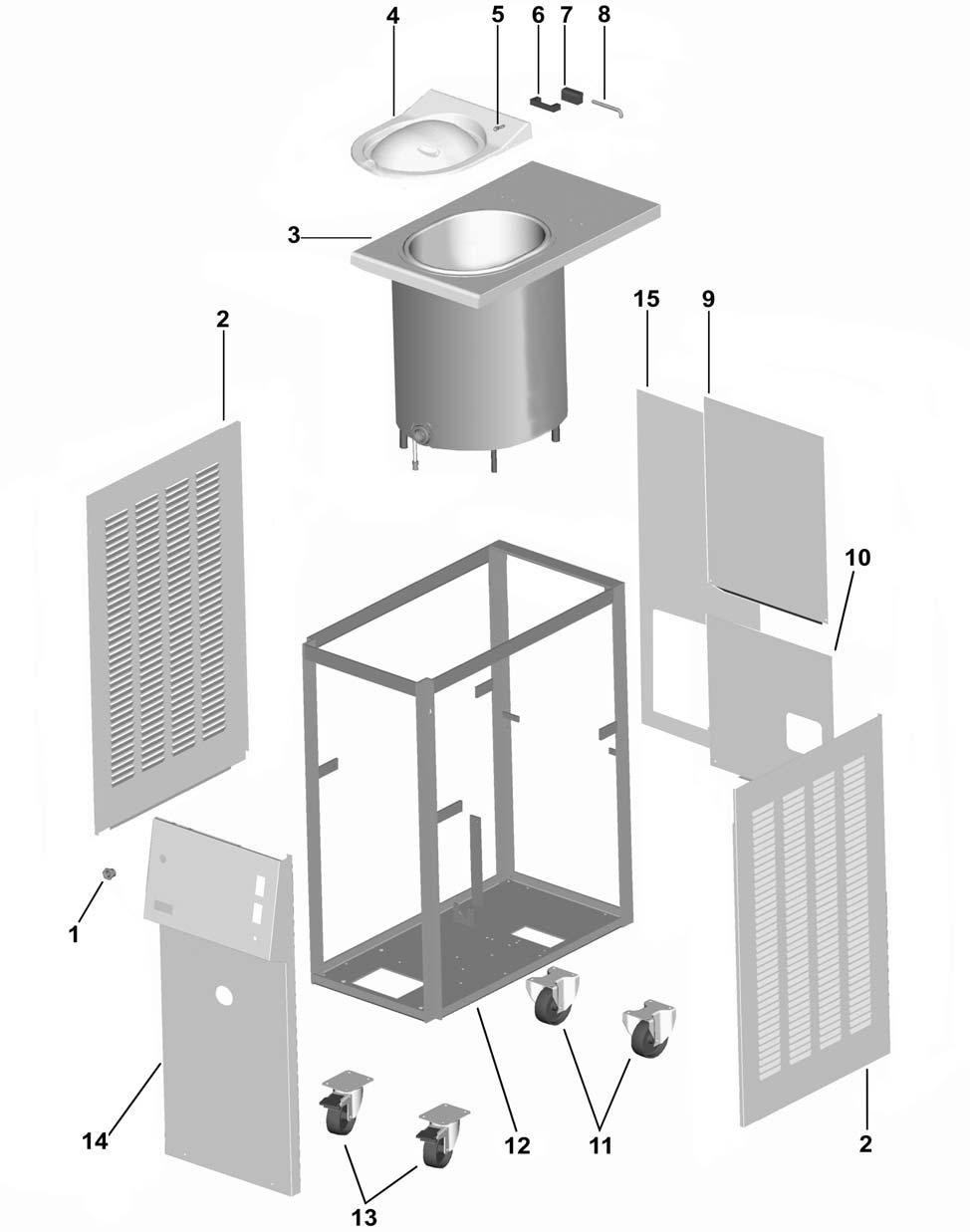

27 PEB 30 Mec/s01 TAV 1/5 P. COD. DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG DESCRIPTION 1 A Manicotto doccetta Shower sleeve Douille de douchette Duschmuffe Manguito ducha 2 A Pannello laterale Left side panel Panneau latéral Seitenpaneel Panel lateral 3 Z Gruppo isolamento Insulation unit Groupe isolant Isolationsgruppe Grupo aislamiento 4 P Coperchio Cover Couvercle Deckel Tapa 5 B Vite per cerniera Screw for hinge Vis pour fermoir Scharnierschraube Tornillo para bisagra 6 B Cerniera mobile Moving hinge Fermoir mobile Bewegliches Scharnier Bisagra móvil 7 B Cerniera fissa Fixed hinge Fermoir fixe Festes Scharnier Bisagra fija 8 L Perno cerniera Pin for hinge Goujon pour fermoir Scharnierstift Perno bisagra 9 C C Pannello posteriore asportabile Pannello posteriore fisso Removable back panel Fixed back panel Panneau postérieur amovible Panneau postérieur fixe Hinteres Paneel abnehmbar Hinteres Paneel fest Panel posterior removible Panel posterior fijo 11 F Ruota fissa Fixed wheel Roue fixe Festes Laufrad Rueda fija 12 A Telaio Frame Châssis Gestell Armazón 13 F Ruota girevole Revolving wheel Roue pivotante Schwenkbares Laufrad Rueda giratoria 14 A Pannello anteriore Front panel Panneau antérieur Vorderpaneel Panel anterior 15 A Pannello posteriore Aria Back panel Air Panneau postérieur Air Hinteres Paneel Luft Panel posterior Aire 25 - BILAGA

28 PEB 30 Mec/s01 TAV 2/6 BILAGA - 26

29 PEB 30 Mec/s01 TAV 2/6 P. COD. DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG DESCRIPTION 1 P Tappo Agitatore Mixer plug Bouchon du Brasseur Stöpsel Rührwerk Tapón Agitador 2 P P Girante Ø /50/3 230/50/1 Girante Ø /50/1 3 B Canotto porta Girante 4 B B Boccola DU 22X25X20 Boccola DU 10X12X15 Disk wheel Ø /50/3 230/50/1 Disk wheel Ø /50/1 Disk wheel holding tube Couronne mobile Ø /50/3 230/50/1 Couronne mobile Ø /50/1 Tuyau portecouronne mobile Drehscheibe Ø /50/3 230/50/1 Drehscheibe Ø /50/1 Röhrchen Drehscheibe Bush DU 22X25X20 Douille DU 22x25x20 Buchse DU 22x25x20 Bush DU 10X12X15 Douille DU 10x12x15 Buchse DU 10x12x15 Rueda Ø /50/3 230/50/1 Rueda Ø /50/1 Barra porta Rueda Anillo DU 22X25X20 Anillo DU 10X12X15 6 P OR 112 OR 112 OR 112 OR 112 OR Z Porta bronzina Bushing support Support douille en bronze Bronzenbuchse- Halterung Soporte casquillo 8 Z Centrante Pipe guide Centreur Zentralrohr Centrador 9 P OR 3275 OR 3275 OR 3275 OR 3275 Junta Tórica B Flangia Agitazione Mixer flange Bride de Brassage Rührflansch Brida Agitación 11 P OR 2031 OR 2031 OR 2031 OR 2031 OR L Prolunga albero Motore Driving shaft extension Rallonge de l arbre Moteur Verlängerung Motorwelle Alargadera eje Motor 13 P OR 106 OR 106 OR 106 OR 106 OR V Grano 4X6 INOX Grain 4X6 INOX Grain 4X6 INOX Stift 4X6 INOX Tornillo 4X6 INOX 15 Z Bussola per prolunga Bush for extension Douille pour rallonge Hülse f. Verlängerung Aguja por alargadera 16 E Motore mescolatore Mixer motor Moteur mélangeur Rührmotor Motor mezclador 16 E Motore mescolatore 230/50/1 Mixer motor 230/50/1 Moteur mélangeur 230/50/1 Rührmotor 230/50/1 Motor mezclador 230/50/1 17 P Coperchietto movimentazione Cover Couvercle de manutention Drehabdeckung Tapa desplazamiento 18 P OR 3118 OR 3118 OR 3118 OR 3118 Junta Tórica BILAGA

30 PEB 30 Mec/s01 TAV 3/6 BILAGA - 28

31 PEB 30 Mec/s01 TAV 3/6 P. COD. DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG DESCRIPTION 1 B Portabulbo Bulb holder Porte-cuvette Haltewulst Portabola 2 P Guarnizione Gasket Joint Dichtung Guarnición 3 P Guarnizione Gasket Joint Dichtung Guarnición 4 A Tubo doccetta Shower tube Tuyau de douchette Duschschlauch Tubo ducha 5 A Terminale doccetta Shower terminal Terminal de la douchette Duschende 6 B Fascetta inox S.S. clamp Collier inox INOXschelle B B A Compressore /50/3 Compressore 230/50/1 Orifizio per valvola termostatica Compressor /50/3 Compressor 230/50/1 Orifice for thermostatic valve 9 A Valvola termostatica Thermostatic valve Compresseur /50/3 Compresseur 230/50/1 Orifice pour soupape thermostatique Soupape thermostatique Kompressor /50/3 Kompressor 230/50/1 Öffnung für thermost. Ventil Thermostatisches Ventil Terminal ducha Abrazadera inoxidable Compresor /50/3 Compresor 230/50/1 Orificio para válvula termostática Válvula termostática 10 T Tubo retinato Meshed tube Tuyau armé Netzrohr Tubo armado 11 A Elettrovalvola acqua Two-way water solenoid valve Electrovanne eau Wasserelektroventil Electroválvula agua 12 P Guarnizione ¾ Basket ¾ Joint ¾ Dichtung ¾ Guarnición ¾ 13 T Capillare valvola pressostatica Capillary tube for water valve Capillaire soupape pressostatique Kapillares Druckventil Capilar válvula presóstatica 14 A Bobina elettrovalvola Solenoid valve coil Bobine électrovanne Spule Elektroventil Bobina electroválvula 15 A Elettrovalvola Solenoid valve Electrovanne Elektroventil Electroválvula 16 A Condensatore acqua Water condenser Condensateur à eau Wasserkondensator Condensador agua 17 A Pressostato Pressure switch Pressostat Druckwächter Presóstato 18 A Filtro Filter Filtre Filter Filtro 19 H R R R Tubo flessibile L.850 3/8M-3/4F Gomito 90 M/F 3/8 Gas Raccordo bicono F/F 10/8x3/8 Gas Gomito M-M 3/8 Gas Flexible tube L.850 3/8M-3/4F Elbow 90 M/F 3/8 Gas Double-taper F/F 10/8x3/8 Gas Elbow M-M 3/8 Gas 23 B Valvola pressostatica Water valve 24 R R Raccordo a T F/F/M 3/8 Gas Nipplo ridotto ½ x3/8 Gas Tee-joint F/F/M 3/8 Gas Reduced nipple ½ x3/8 Gas Tuyau flexible L.850 3/8M-3/4F Coude 90 M/F 3/8 Gas Raccord bi-conique F/F 10/8x3/8 Gas Coude M-M 3/8 Gas Soupape pressostatique Raccord en T F/FM 3/8 Gas Raccord fileté réduit ½ x 3/8 Gas Schlauch L.850 3/8M-3/4F Bogen 90 M/F 3/8 Gas Anschlußstück zweikegelig F/F M-Bogen-M 3/8 Gas Druckventil T Anschlußstück F/F/M 3/8 Gas Verkleinerter Nippel ½ x3/8 Gas Tubo flexible L.850 3/8M-3/4F Codo 90 M/F 3/8 Gas Unión bicono F/F 10/8x3/8 Gas Codo M-M 3/8 Gas Válvula presostática Unión en T F/F/M 3/8 Gas Niple reducido ½ x3/8 Gas 26 E Pressacavo Cable grip Presse-fils Kabelhalter Sujeta-cables 27 R Z Raccordo bicono F/F 10/8x3/8 Gas Gruppo valvola pressostatica Double-taper F/F 10/8x3/8 Gas Pressare valve assy Raccord bi-conique F/F 10/8x3/8 Gas Groupe soupape pressostatique Anschlußstück zweikegelig F/F Druckventil kompl. Unión bicono F/F 10/8x3/8 Gas Válvula presostática 29 - BILAGA

32 PEB 30 Mec/s01 TAV 4/6 BILAGA - 30

33 PEB 30 Mec/s01 TAV 4/6 P. COD. DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG DESCRIPTION 1 B Portabulbo Bulb holder Porte-cuvette Haltewulst Portabola 2 P Guarnizione Gasket Joint Dichtung Guarnición 3 P Guarnizione Gasket Joint Dichtung Guarnición 4 A Tubo doccetta Shower tube Tuyau de douchette Duschschlauch Tubo ducha 5 A Terminale doccetta Shower terminal Terminal de la douchette Duschende 6 B Fascetta inox S.S. clamp Collier inox INOXschelle B B A Compressore /50/3 Compressore 230/50/1 Orifizio per valvola termostatica Compressor /50/3 Compressor 230/50/1 Orifice for thermostatic valve opening 9 A Valvola termostatica Thermostatic valve Compresseur /50/3 Compresseur 230/50/1 Orifice pour soupape thermostatique Soupape thermostatique Kompressor /50/3 Kompressor 230/50/1 Öffnung für thermost. Ventil Thermostatisches Ventil Terminal ducha Abrazadera inoxidable Compresor /50/3 Compresor 230/50/1 Orificio para válvula termostática Válvula termostática 10 T Tubo retinato Meshed tube Tuyau armé Netzrohr Tubo armado 11 A Elettrovalvola acqua Two-way water solenoid valve Electrovanne eau Wasserelektroventil Electroválvula agua 12 P Guarnizione ¾ Basket ¾ Joint ¾ Dichtung ¾ Guarnición ¾ 13 E Motore ventilatore Fan motor Moteur du ventilateur Ventilatormotor Motor ventilador 14 A Bobina elettrovalvola Solenoid valve coil Bobine électrovanne Spule Elektroventil Bobina electroválvula 15 A Elettrovalvola Solenoid valve Electrovanne Elektroventil Electroválvula 16 A Convogliatore Conveyor Convoyeur Kühlerhaube Transportador 17 B Condensatore aria Air condenser Condensateur à air Luftkondensator Condensador aire 18 A Filtro Filter Filtre Filter Filtro 19 H R Tubo flessibile L.850 3/8M-3/4F Nipplo ridotto 1/2 X 3/8 GAS Flexible tube L.850 3/8M-3/4F Reduced nipple 1/2 X 3/8 GAS Tuyau flexible L.850 3/8M-3/4F Raccord fileté réduit 1/2 X 3/8 GAS Schlauch L.850 3/8M-3/4F Verkleinerter Nippel 1/2 X 3/8 GAS Tubo flexible L.850 3/8M-3/4F Niple reducido 1/2 X 3/8 GAS 31 - BILAGA

34 PEB 30 Mec/s01 TAV 5/6 BILAGA - 32

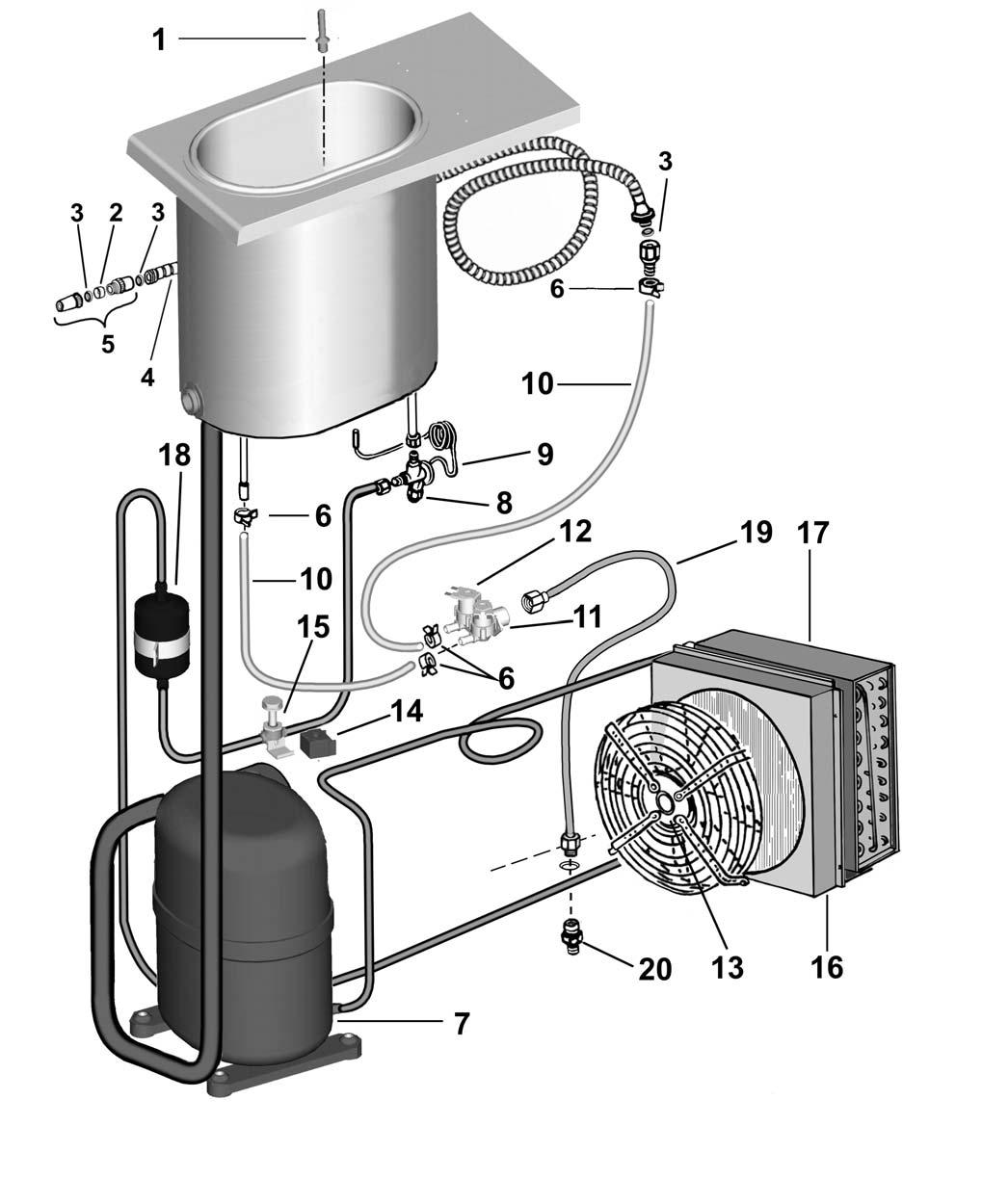

35 PEB 30 Mec/s01 TAV 5/6 P. COD. DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG DESCRIPTION 1 B Termometro Thermometer Thermometre Thermometer Termómetro R Assieme raccordo uscita pompa Pump delivery connection assembly Groupe raccord sortie de pompe Anschluß und Pumpenausgang zusammen Grupo unión salida bomba 3 E Pompa fluido Fluid pump Pompe fluide Flüssigkeitspumpe Bomba fluido 4 B Curva M-F 1-1/4 Elbow M-F 1-1/4 Coude M-F 1-1/4 Bogen M-F 1-1/4 Codo M-F 1-1/4 5 Z Riscaldatore Heater Réchauffeur Heizer Calentador 6 B Termostato Thermostat Thermostat Thermostat Termostato 7 P OR 6225 OR 6225 OR 6225 OR 6225 Junta tórica D Resistenza Resistance Résistance Widerstand Resistencia 9 T Tubo gomma (nero) Rubber tube (black) Tuyau de coutchouc (noir) Gummirohr (schwarz) 10 B Fascetta FBS 29/12 Clamp FBS 29/12 Collier FBS 29/12 Faschette FBS 29/12 11 T Tubo sfiato Drain pipe 12 P Z Tappo serbatoio fluido Serbatoio fluido completo Fluid tank plug Complete fluid tank Tuyau d échappement Bouchon du réservoir fluide Réservoir de fluide complet Überlaufrohr Verschluß Flüssigkeitsbehälter Kompl. Flüssigkeitsbehälter Tubo goma (nero) Abrazadera FBS 29/12 Tubo de desfogue Tapón depósito fluido Depósito fluido completo 14 A Termostato Thermostat Thermostat Thermostat Termostato 15 A Termostato Thermostat Thermostat Thermostat Termostato 16 B Portabulbo Bulb holder Porte-cuvette Haltewulst Portabola 33 - BILAGA

36 PEB 30 Mec/s01 TAV 6/6 BILAGA - 34

37 PEB 30 Mec/s01 TAV 6/6 P. COD. DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG DESCRIPTION 1 M Etichetta anteriore Front label Etiquette antérieure Vorderes Schild Etiqueta anterior 2 B Termometro Thermometer Thermometre Thermometer Termómetro E Gruppo pulsanti Pushbuttons Tastengruppe Groupe boutons Grupo pulsadores 4 D Commutatore Switch Commutateur Schalter Interruptor 5 E Gruppo pulsanti Pushbuttons Tastengruppe Groupe boutons Grupo pulsadores 6 A Termostato C Thermostat C 7 A Termostato tar.120 C Thermostat cal.120 C 8 E Trasformatore 24 V 100 VA Transformer 24 V 100 VA Thermostat C Thermostat cal. 120 C Transformateur 24 V 100 VA Thermostat C Thermostat geeicht 120 C Transformator 24 V 100 VA Termostato C Termostato cal.120 C Trasformador 24 V 100 VA 9 E Condensatore 1 µ F Capacitor 1 µ F Condensateru 1 µ F Kondensator 1 µ F Condensador 1 µ F 10 E Relè Relay Relais Relay Rele 11 D Teleruttore 24 V 12 D D Termica Range 1-1,4 Termica Range 1,7-2,4 Remote control switch 24 V Overload Range 1-1,4 Overload Range 1,7-2,4 14 B Termostato tar.120 C Thermostat cal.120 C Télérupteur 24 V Fernschalter 24 V telerruptor 24 V Thermique Range 1-1,4 Thermique Range 1,7-2,4 Thermostat cal. 120 C Thermoschutz Range 1-1,4 Thermoschutz Range 1,7-2,4 Thermostat geeicht 120 C Termal Range 1-1,4 Termal Range 1,7-2,4 Termostato cal.120 C 15 E Ciclico Ciclic Zyklisch Ciclique Cíclico 16 E Timer FreezingTimer Timer Temporisateur Temporizador 17 E Fusibile 5x20 4 A Fuse 5x20 4 A Fusible 5x20 4 A Sicherung 5x20 4 A Fusibile 5x20 4 A 18 E Fusibile 10x38 4 A Fuse 10x38 4 A Fusible 10x38 4 A Sicherung 10x38 4 A Fusibile 10x38 4 A VERSIONE VERSION - VERSIÓN 220/60/3 12 D D Termica Range 1-2,8 Termica Range 2,2-3,1 Overload Range 1-2,8 Overload Range 2,2-3,1 Thermique Range 1-2,8 Thermique Range 2,2-3,1 Thermoschutz Range 1-2,8 Thermoschutz Range 2,2-3,1 Termal Range 1-2,8 Termal Range 2,2-3, BILAGA

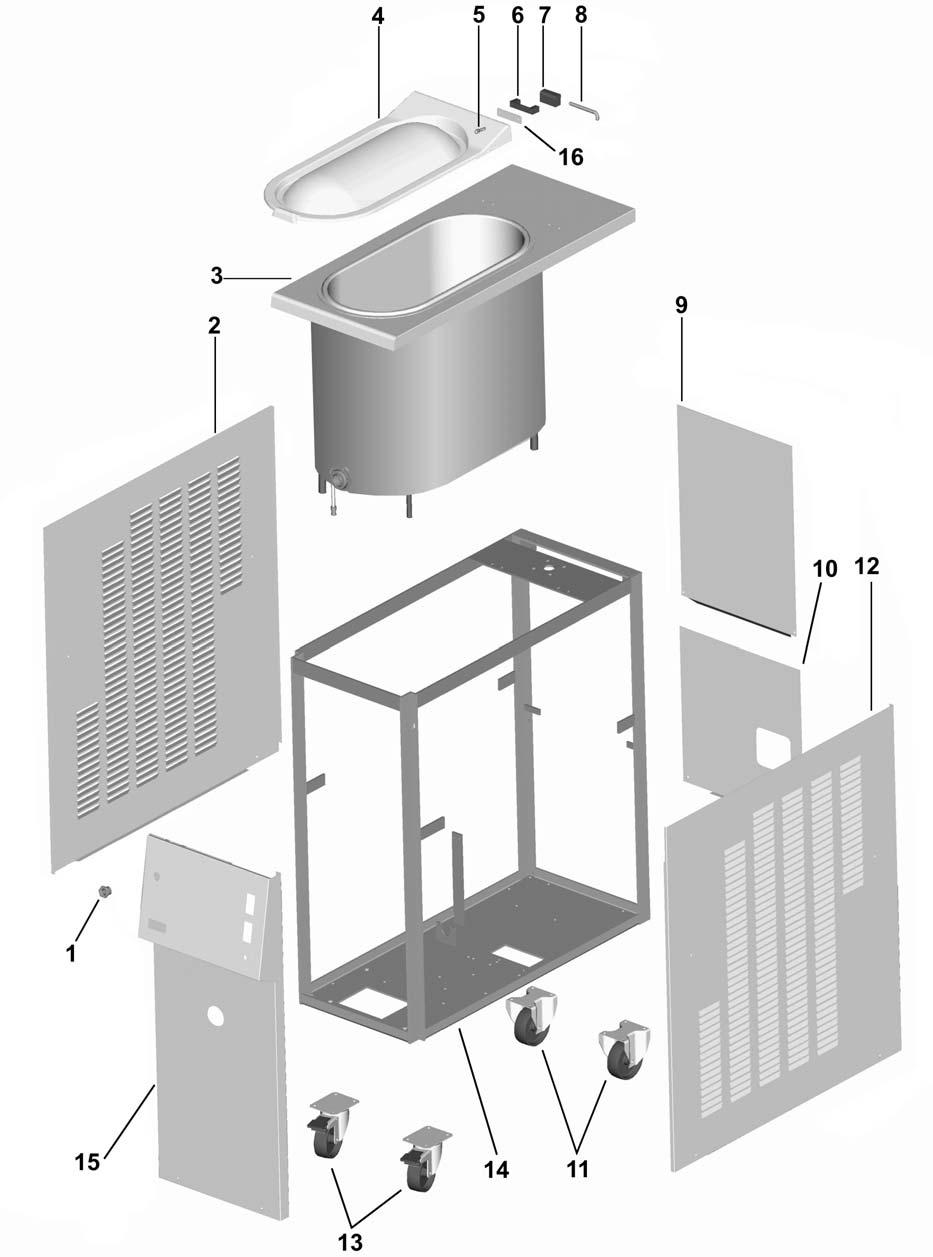

38 PEB 60 Mec/s01 TAV 1/5 BILAGA - 36

39 PEB 60 Mec/s01 TAV 1/5 P. COD. DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG DESCRIPTION 1 A Manicotto doccetta Shower sleeve Douille de douchette Duschmuffe Manguito ducha 2 A Pannello laterale SX Left side panel Panneau latéral SX Seitenpaneel links Panel lateral IZQD. 3 Z Gruppo isolamento Insulation unit Groupe isolant Isolationsgruppe Grupo aislamiento 4 P Coperchio Cover Couvercle Deckel Tapa 5 B Vite per cerniera Screw for hinge Vis pour fermoir Scharnierschraube Tornillo para bisagra 6 B Cerniera mobile Moving hinge Fermoir mobile Bewegliches Scharnier Bisagra móvil 7 B Cerniera fissa Fixed hinge Fermoir fixe Festes Scharnier Bisagra fija 8 L Perno cerniera Pin for hinge Goujon pour fermoir Scharnierstift Perno bisagra 9 C C Pannello posteriore asportabile Pannello posteriore fisso Removable back panel Fixed back panel Panneau postérieur amovible Panneau postérieur fixe Hinteres Paneel abnehmbar Hinteres Paneel fest Panel posterior removible Panel posterior fijo 11 F Ruota fissa Fixed wheel Roue fixe Festes Laufrad Rueda fija 12 A Pannello laterale DX Right side panel Panneau latéral DX Seitenpaneel rechts Panel lateral DCHA. 13 F Ruota girevole Revolving wheel Roue pivotante Schwenkbares Laufrad Rueda giratoria 14 F Telaio Frame Châssis Gestell Armazón 15 A Pannello anteriore Front panel Panneau antérieur Vorderpaneel Panel anterior 16 A Piastra rinforzo cerniera Hinge plate Plaquette pour fermoir Scharnierplatte Lamina de bisagra 37 - BILAGA

40 PEB 60 Mec/s01 TAV 2/5 BILAGA - 38

41 PEB 60 Mec/s01 TAV 2/5 P. COD. DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG DESCRIPTION 1 P Tappo Agitatore Mixer plug Bouchon du Brasseur Stöpsel Rührwerk Tapón Agitador 2 P Girante Disk wheel Couronne mobile Drehscheibe Rueda 3 B Canotto porta girante 4 B B Boccola DU 22X25X20 Boccola DU 10X12X15 Disk wheel holding tube Tuyau portecouronne mobile Röhrchen Drehscheibe Barra porta rueda Bush DU 22X25X20 Douille DU 22x25x20 Buchse DU 22x25x20 Anillo DU 22X25X20 Bush DU 10X12X15 Douille DU 10x12x15 Buchse DU 10x12x15 Anillo DU 10X12X15 6 P OR 112 OR 112 OR 112 OR 112 OR Z Assieme porta bronzina Bushing support Support douille en bronze Bronzenbuchse- Halterung Soporte casquillo 8 Z Centrante Pipe guide Centreur Zentralrohr Centrador 9 P OR 3275 OR 3275 OR 3275 OR 3275 Junta tórica B Flangia agitazione Mixer flange Bride de brassage Rührflansch Brida agitación 11 B Ghiera di bloccaggio Lock nut Manchon de blocage Blockierschraube Tuerca zunchadora 12 P OR 2031 OR 2031 OR 2031 OR 2031 OR L Prolunga albero motore Driving shaft extension Rallonge arbre moteur Verlängerung Motorwelle Alargadera eje motor 14 P OR 106 OR 106 OR 106 OR 106 OR P Bussola per prolunga Bush for extension Douille pour rallonge Hülse f. Verlängerung Aguja por alargadera 16 E Motore agitatore Mixer motor Moteur brasseur Rührmotor Motor agitador 17 P Coperchietto movimentazione x 60Hz Cover x 60Hz Couvercle de manutention x 60Hz Drehabdeckung X 60Hz 18 P OR 3118 x 60 Hz OR 3118 x 60 Hz OR 3118 x 60Hz OR 3118 x 60 Hz Tapa desplazamiento X 60Hz Junta Tórica 3118 x 60 Hz 39 - BILAGA

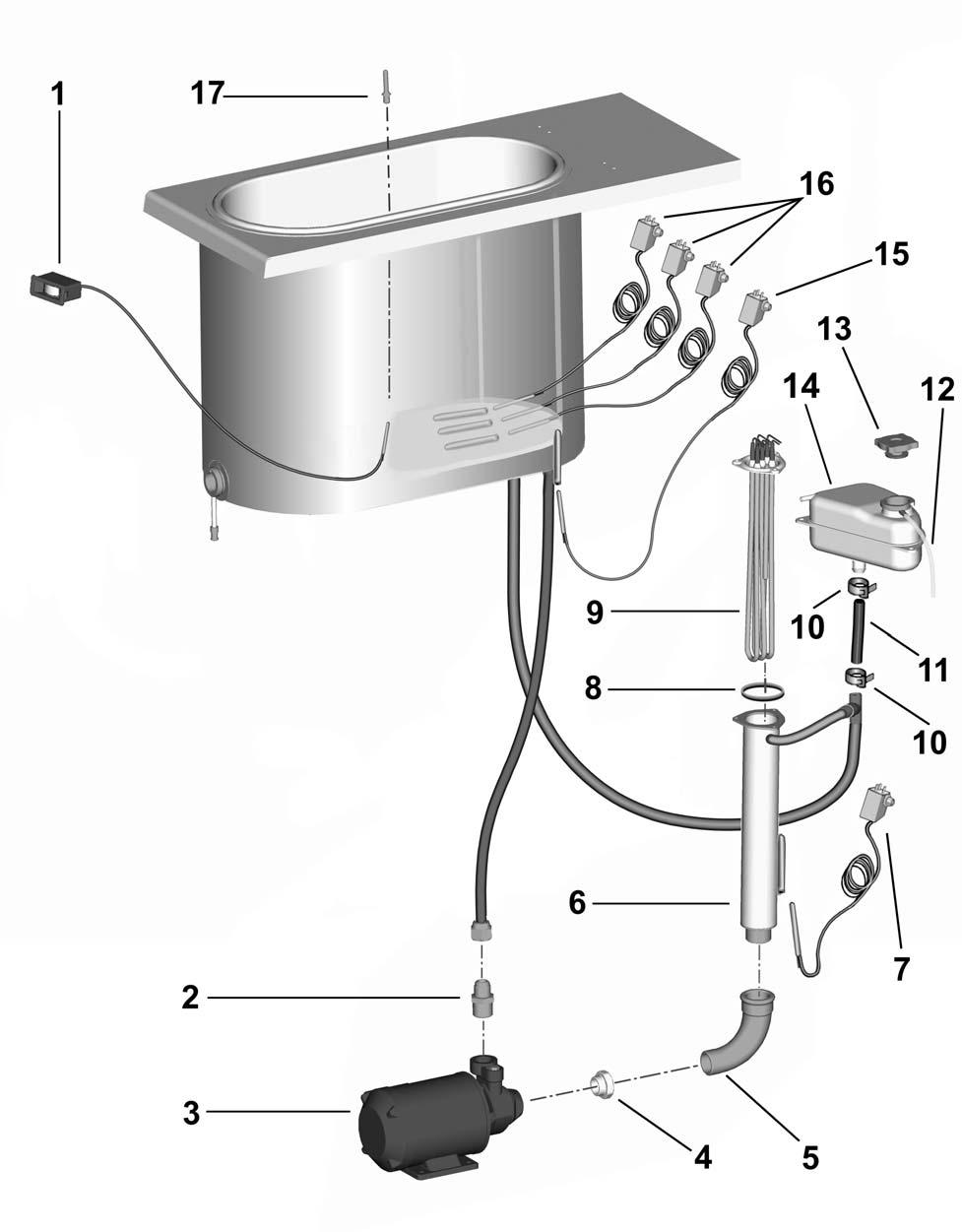

42 PEB 60 Mec/s01 TAV 3/5 BILAGA - 40

43 PEB 60 Mec/s01 TAV 3/5 P. COD. DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG DESCRIPTION 1 B Portabulbo Bulb holder Porte-cuvette Haltewulst Portabola 2 P Guarnizione per terminale Terminal gasket Joint pour terminal Dichtung für Endanschluß Guarnición para terminal 3 P Guarnizione flessibile Hose gasket Joint flexible Flexible Dichtung Guarnición flexible 4 A Tubo doccetta Shower hose Tuyau douchette Duschschlauch Tubo ducha 5 A Terminale per doccia Shower terminal Terminal pour douche Duschende Terminal para ducha 6 B Fascetta inox S.S. clamp Collier inox INOXschelle B A Compressore 400/50/3 Orifizio valvola termostatica Compressor 400/50/3 Orifice for thermostatic valve 9 A Valvola termostatica Thermostatic valve Compresseur 400/50/3 Orifice soupape thermostatique Soupape thermostatique Abrazadera inoxidable Kompressor 400/50/3 Compresor 400/50/3 Öffnung für thermost. Ventil Thermostatisches Ventil Orificio válvula termostática Válvula termostática 10 T Tubo retinato Meshed tube Tuyau armé Netzrohr Tubo armado 11 P Guarnizione ¾ Basket ¾ Joint ¾ Dichtung ¾ Guarnición ¾ 12 A Elettrovalvola acqua Water solenoid valve 13 T Capillare valvola pressostatica Capillary tube for water valve Electrovanne eau Capillaire soupape thermostatique Wasserelektroventil Kapillares Druckventil Electroválvula agua Capilar válvula presostática 14 A Bobina elettrovalvola Solenoid valve coil Bobine électrovanne Spule Elektroventil Bobina electroválvula 15 A Elettrovalvola Solenoid valve Electrovanne Elektroventil Electroválvula 16 A Condensatore ad acqua Water condenser Condensateur à eau Wasserkondensator Condensador de agua 17 A Pressostato Pressure switch Pressostat Druckwächter Presóstato 18 B Filtro Filter Filtre Filter Filtro 19 H R R R Tubo flessibile L.850 3/8M-3/4F Gomito 90 M/F 3/8 Gas Raccordo bicono F/F 10/8x3/8 Gas Gomito M-M 3/8 Gas Flexible tube L.850 3/8M-3/4F Elbow 90 M/F 3/8 Gas Double-taper F/F 10/8x3/8 Gas Elbow M-M 3/8 Gas 23 B Valvola pressostatica Water valve 24 R R Raccordo a T F/F/M 3/8 Gas Nipplo ridotto ½ x3/8 Gas Tee-joint F/F/M 3/8 Gas Reduced nipple ½ x3/8 Gas Tuyau flexible L.850 3/8M-3/4F Coude 90 M/F 3/8 Gas Raccord bi-conique F/F 10/8x3/8 Gas Coude M-M 3/8 Gas Soupape pressostatique Raccord en T F/FM 3/8 Gas Raccord fileté réduit ½ x 3/8 Gas Schlauch L.850 3/8M-3/4F Bogen 90 M/F 3/8 Gas Anschlußstück zweikegelig F/F M-Bogen-M 3/8 Gas Druckventil T Anschlußstück F/F/M 3/8 Gas Verkleinerter Nippel ½ x3/8 Gas Tubo flexible L.850 3/8M-3/4F Codo 90 M/F 3/8 Gas Unión bicono F/F 10/8x3/8 Gas Codo M-M 3/8 Gas Válvula presostática Unión en T F/F/M 3/8 Gas Niple reducido ½ x3/8 Gas 26 E Pressacavo Cable grip Presse-fils Kabelhalter Sujeta-cables 27 R Z Raccordo bicono F/F 10/8x3/8 Gas Gruppo valvola pressostatica Double-taper F/F 10/8x3/8 Gas Pressare valve assy Raccord bi-conique F/F 10/8x3/8 Gas Groupe soupape pressostatique Anschlußstück zweikegelig F/F Druckventil kompl. Unión bicono F/F 10/8x3/8 Gas Válvula presostática 41 - BILAGA

44 PEB 60 Mec/s01 TAV 4/5 BILAGA - 42

45 PEB 60 Mec/s01 TAV 4/5 P. COD. DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG DESCRIPTION 1 B Termometro Thermometer Thermometre Thermometer Termómetro R Assieme raccordo uscita pompa Pump delivery connection assembly Groupe raccord sortie de pompe Anschluß und Pumpenausgang Grupo unión salida bomba 3 E Pompa fluido Fluid pump Pompe fluide Flüssigkeitspumpe Bomba fluido 4 B Riduzione M-F 1-1 1/4 Adaptor M-F 1-1 1/4 Réducteur M-F 1-1 1/4 Reduzierstk. M-F 1-1 1/4 Adaptador M-F 1-1 1/4 5 B Curva M-F 1-1/4 Elbow M-F 1-1/4 Coude M-F 1-1/4 Bogen M-F 1-1/4 Codo M-F 1-1/4 6 Z Riscaldatore Heater Réchauffeur Heizer Calentador 7 B Termostato Thermostat Thermostat Thermostat Termostato 8 P OR 6225 OR 6225 OR 6225 OR 6225 Junta tórica D Resistenza Resistance Résistance Widerstand Resistencia 10 B Fascetta FBS 29/12 Clamp FBS 29/12 Collier FBS 29/12 Faschette FBS 29/12 11 T Tubo gomma (nero) Rubber tube (black) 12 T Tubo sfiato Drain pipe 13 P Z Tappo serbatoio fluido Serbatoio fluido completo Fluid tank plug Complete fluid tank Tuyau de coutchouc (noir) Tuyau d échappement Bouchon du réservoir fluide Réservoir de fluide complet Gummirohr (schwarz) Überlaufrohr Verschluß Flüssigkeitsbehälter Kompl. Flüssigkeitsbehälter Abrazadera FBS 29/12 Tubo goma (nero) Tubo de desfogue Tapón depósito fluido Depósito fluido completo 15 A Termostato Thermostat Thermostat Thermostat Termostato 16 A Termostato Thermostat Thermostat Thermostat Termostato 17 B Portabulbo Bulb holder Porte-cuvette Haltewulst Portabola 43 - BILAGA

46 PEB 60 Mec/s01 TAV 5/5 BILAGA - 44

47 PEB 60 Mec/s01 TAV 5/5 P. COD. DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG DESCRIPTION 1 M Etichetta anteriore Front label Etiquette antérieure Vorderes Schild Etiqueta anterior 2 B Termometro Thermometer Thermometre Thermometer Termómetro E Gruppo pulsanti Pushbuttons Tastengruppe Groupe boutons Grupo pulsadores 4 D Commutatore Switch Commutateur Schalter Interruptor 5 E Gruppo pulsanti Pushbuttons Tastengruppe Groupe boutons Grupo pulsadores 6 A Termostato C Thermostat C 7 A Termostato tar.120 C Thermostat cal.120 C 8 E Trasformatore 24 V 100 VA Transformer 24 V 100 VA Thermostat C Thermostat cal. 120 C Transformateur 24 V 100 VA Thermostat C Thermostat geeicht 120 C Transformator 24 V 100 VA Termostato C Termostato cal.120 C Trasformador 24 V 100 VA 9 E Condensatore 1 µ F Capacitor 1 µ F Condensateru 1 µ F Kondensator 1 µ F Condensador 1 µ F 10 E Relè Relay Relais Relay Rele 11 D Teleruttore 24 V 12 D D Termica Range 1-1,4 Termica Range 1,7-2,4 Remote control switch 24 V Overload Range 1-1,4 Overload Range 1,7-2,4 14 B Termostato tar.120 C Thermostat cal.120 C Télérupteur 24 V Fernschalter 24 V telerruptor 24 V Thermique Range 1-1,4 Thermique Range 1,7-2,4 Thermostat cal. 120 C Thermoschutz Range 1-1,4 Thermoschutz Range 1,7-2,4 Thermostat geeicht 120 C Termal Range 1-1,4 Termal Range 1,7-2,4 Termostato cal.120 C 15 E Ciclico Ciclic Zyklisch Ciclique Cíclico 16 E Timer FreezingTimer Timer Temporisateur Temporizador 17 E Fusibile 5x20 4 A Fuse 5x20 4 A Fusible 5x20 4 A Sicherung 5x20 4 A Fusibile 5x20 4 A 18 E Fusibile 10x38 4 A Fuse 10x38 4 A Fusible 10x38 4 A Sicherung 10x38 4 A Fusibile 10x38 4 A VERSIONE VERSION - VERSIÓN 220/60/3 12 D D Termica Range 1-2,8/4 Termica Range 2,2-3,1 Overload Range 1-2,8/4 Overload Range 2,2-3,1 Thermique Range 1-2,8/4 Thermique Range 2,2-3,1 Thermoschutz Range 1-2,8/4 Thermoschutz Range 2,2-3,1 Termal Range 1-2,8/4 Termal Range 2,2-3, BILAGA
