1 Synology RackStation RS3617xs Snabb installationsguide

2 Innehållsförteckning Kapitel 1: Innan du börjar Förpackningens innehåll 3 Synology RackStation, en översikt 4 Säkerhetsinstruktioner 5 Kapitel 2: Hårdvaruinställning Verktyg och delar för installation av disk 6 Installera diskar 6 Lägg till en RAM-modul på RackStation 8 Lägg till ett nätverksgränssnittskort på RackStation 11 Byt ut systemfläkten 13 Starta din RackStation 15 Kapitel 3: Installera DSM på RackStation Installera DSM med Web Assistant 17 Lär dig mer 17 Bilaga A: Specifikationer Bilaga B: LED-indikatortabell Synology_QIG_RS3617xs_

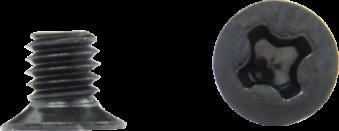

3 Innan du börjar 1Kapitel Tack för att du köpt denna Synologyprodukt! Innan du installerar din nya RackStation bör du kontrollera filpaketets innehåll för att verifiera att alla nedanstående föremål finns med. Var mån om att läsa säkerhetsinstruktionerna noggrant för att undvika att skada dig själv eller din RackStation. Obs: All nedanstående bilder är endast i illustrativt syfte och kan avvika från den faktiska produkten. Förpackningens innehåll Huvudenhet x 1 AC-nätsladd x 1 Skruvar för 2,5 -diskar x 52 Skruvar för 3,5 -diskar x 52 3

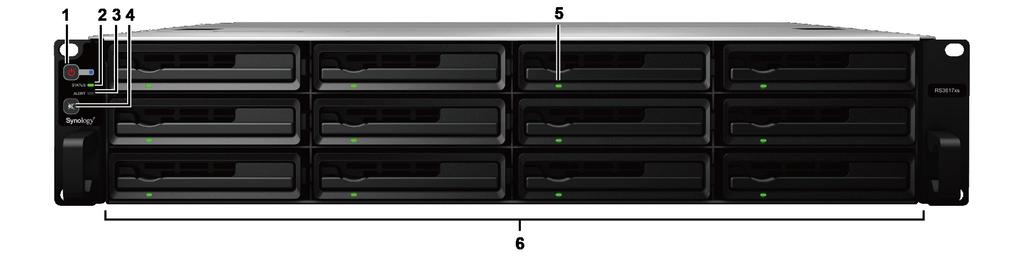

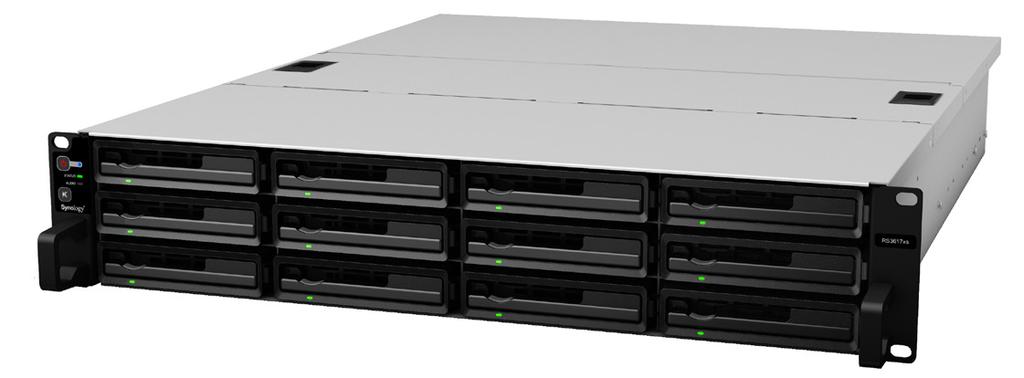

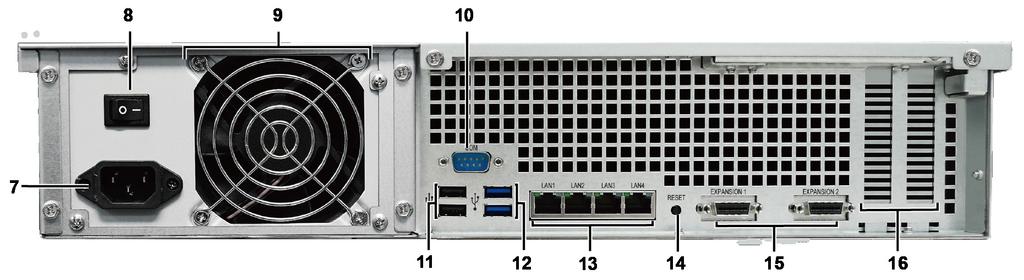

4 Synology RackStation, en översikt Nr. Artikelnamn Plats Beskrivning 1 Strömknapp och indikator 2 Statusindikator 3 Larmindikator 4 Pip av-knapp 5 Disk statusindikator Framsida 1. Tryck på, för att starta RackStation. 2. För att stänga av RackStation, tryck och håll den intryckt tills du hör ett pip och lysdioden för strömbrytaren börjar blinka. Visar status för systemet. För mer information, se Bilaga B: LEDindikatortabell. Visar varningar för fläkt eller temperatur. För mer information, se Bilaga B: LED-indikatortabell. Tryck för att avaktivera pipljudet som ljuder när en funktionsstörning inträffar. Visar status för diskar. För mer information, se Bilaga B: LEDindikatortabell. 6 Disksläde Installera diskar (hårddiskar eller flashdiskar) här. 7 Strömuttag 8 Strömkällans På/Av-knapp Anslut nätsladd här för att förse din RackStation med ström. Tryck för att slå på/av strömmen. 9 PSU-fläkt Avlägsnar överflödig värme och kyler ned PSU. 10 Konsolport Denna port används endast av tillverkaren. 11 USB 2.0-port Anslut externa diskar eller andra USB-enheter till din RackStation här. 12 USB 3.0-port Anslut externa diskar eller andra USB-enheter till din RackStation här. 13 LAN-port Baksida Anslut RJ-45-nätverkskablar här. 1. Tryck på och håll inne tills du hör ett pipljud för att återställa standardvärden för IP-adresser, DNS-server och lösenord för kontot 14 RESET-knapp admin. 2. Tryck och håll inne tills du hör ett pipljud, tryck sedan och håll inne igen tills du hör tre pipljud, för att återställa RackStation till status Ej installerat så att DiskStation Manager (DSM) kan ominstalleras. 15 Utökningsport Anslut Synology utökningsenheter 1 till din Synology RackStation. 16 PCI Express utökningsport Har stöd för två PCIe x8 2 tilläggsnätverkskort. 1 För mer information om Synology-utökningsenhet som stöds av din RackStation, vänligen besök 2 Vit vid läget x8 och svart vid x4. 4 Kapitel 1: Innan du börjar

5 Säkerhetsinstruktioner Se till att enheten inte utsätts för direkt solljus och kemikalier. Se till att enheten inte utsätts för plötsliga förändringar i omgivningstemperatur och fuktighet. Placera alltid produkten med rätta sidan upp. Placera inte i närheten av några vätskor. Före rengöring måste du dra ur nätsladden. Torka med fuktiga pappershanddukar. Använd inte kemikalier eller aerosolrengöringsmedel. För att förhindra att enheten välter, placera inte på vagnar eller några instabila ytor. Nätsladden måste anslutas till ett uttag med korrekt spänning. Se till att den det är rätt spänning och att den är stabil. För att göra enheten strömlös, se till att alla el-sladdar har tagits ur sina uttag. Det föreligger risk för explosion om batteriet ersätts med felaktig sort. Kassera använda batterier på rätt sätt. 5 Kapitel 1: Innan du börjar

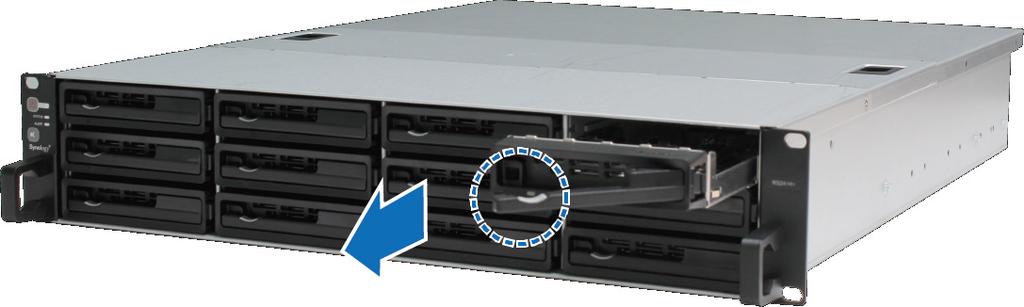

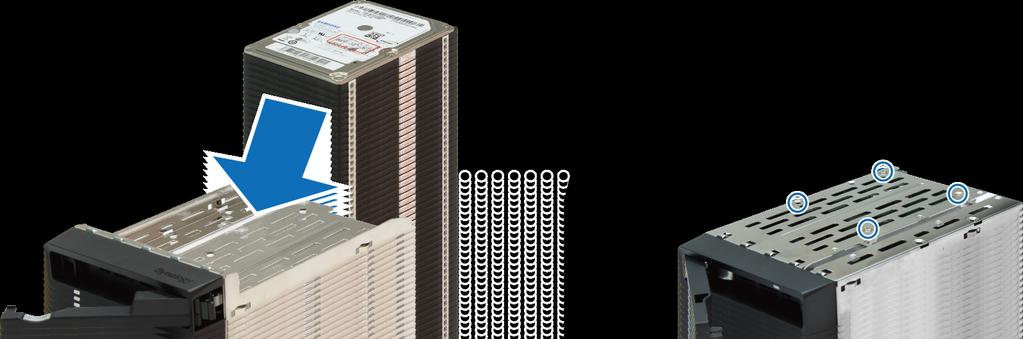

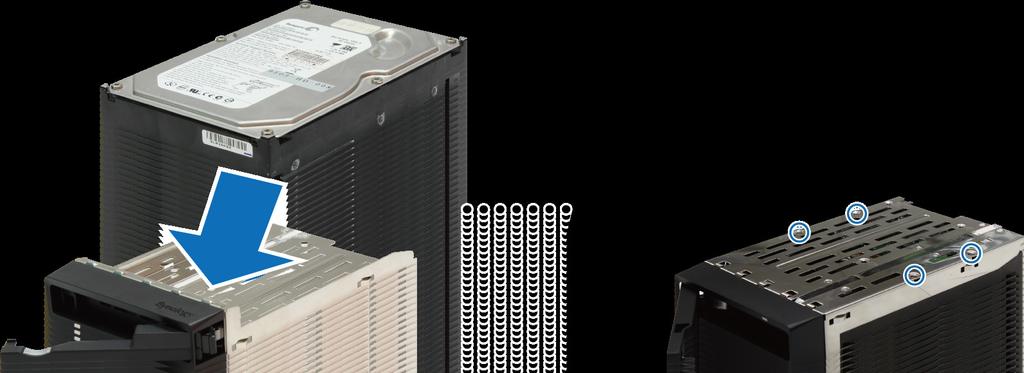

6 Hårdvaruinställning 2Kapitel Verktyg och delar för installation av disk En skruvmejsel Minst en 3,5 eller 2,5 SATA-disk (vänligen besök för kompatibla diskmodeller.) Varning: Om du installerar en disk som innehåller data, kommer systemet att formatera disken och radera alla data. Vänligen gör en säkerhetskopia av alla viktiga data innan installation. Installera diskar 1 Lokalisera den lilla knappen på diskslädens handtag. Tryck ned knappen och drag diskslädens handtag som visas här nedanför. 2 Ladda diskar i diskslädarna: För 3.5 -diskar: Lägg i disken i disksläden. Vänd släden upp och ner och fäst skruvarna på fyra punkter för att säkra disken, enligt det som visas här nedanför. För 2.5 -diskar: Lägg i disken i disksläden. Vänd släden upp och ner och fäst skruvarna på fyra punkter för att säkra disken, enligt det som visas här nedanför. 6

7 3 Sätt in den laddade disksläden i det tomma hårddiskfacket. Viktigt: Se till att disksläden sitter i ordentligt. Annars kan det hända att disken inte fungerar ordentligt. 4 Tryck handtaget inåt för att säkra disksläden. 5 Upprepa ovanstående steg för att installera alla förberedda diskar. 6 Diskarna är numrerade som det visas här nedanför. Obs: Om du vill skapa en RAID-volym rekommenderar vi att alla diskar är av samma storlek för att optimera användningen av diskkapacitet. 7 Kapitel 2: Hårdvaruinställning

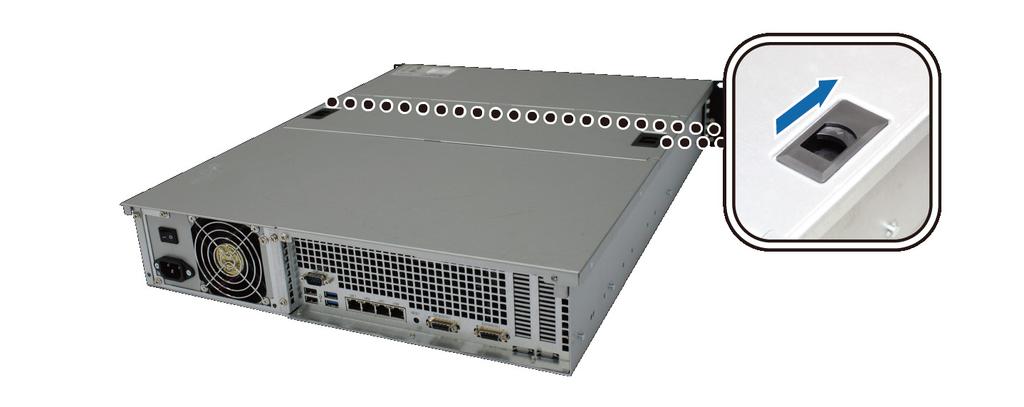

8 Lägg till en RAM-modul på RackStation Synology erbjuder RAM-moduler som möjliggör en ökning av minneskapaciteten för din RackStation. För att installera, kontrollera eller ta bort din RAM-modul, följ nedanstående steg. För att installera en RAM-modul: 1 Stäng av RackStation och koppla ifrån alla anslutna kablar för att undvika att någon skada uppstår. Viktigt: Innan RAM-modulen installeras, vänligen vänta minst 30 sekunder efter att nätsladd(ar) kopplats ifrån RackStation för att säkerställa komplett urladdning. Avlägsna vänligen dessutom all statisk elektricitet innan installation genom att beröra vattenrör, metalledare eller en annan person, för att bli av med överladdning och undvika att skada moderkortet, kringutrustning och andra komponenter. 2 Skjut på spärrarna som visas här nedanför, för att lösgöra fläkthöljet. 3 Lyft och ta bort fläkthöljet. 8 Kapitel 2: Hårdvaruinställning

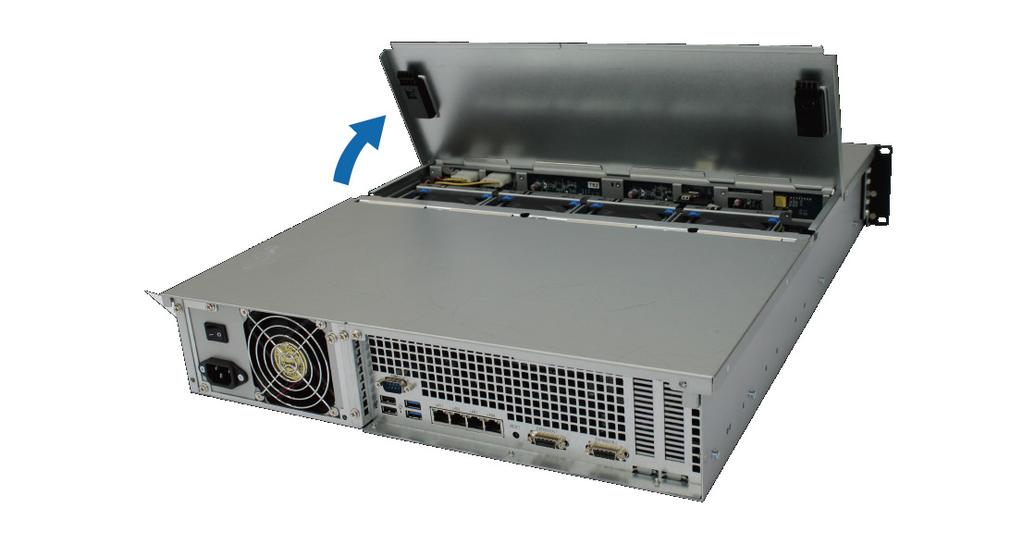

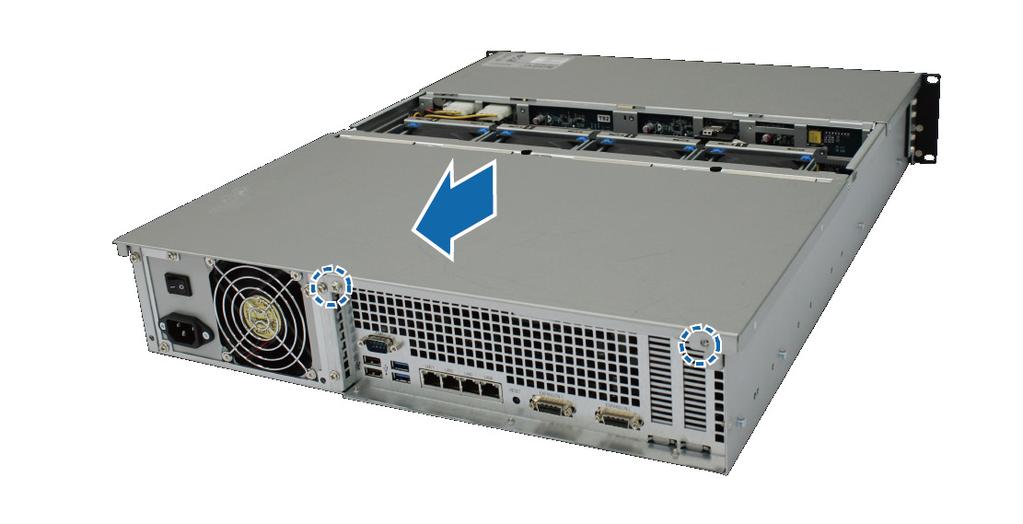

9 4 För att ta bort skruvarna som säkrar topphöljet, följ stegen här nedanför: a Ta bort de två skruvarna enligt bilden här nedanför. b Ta bort de två skruvarna på baksidan. Skjut topphöljet i den riktning som visas här nedanför och lyft upp det. c Ta bort skruvarna på säkerhetsfästet och ta bort säkerhetsfästet för att komma åt RAM-portarna. Viktigt: Att ta bort topphöljet gör att känsliga inre komponenter är utsatta och de kan bli skadade. Undvik att röra vid andra komponenter när topphöljet tas bort eller sätts tillbaka. 9 Kapitel 2: Hårdvaruinställning

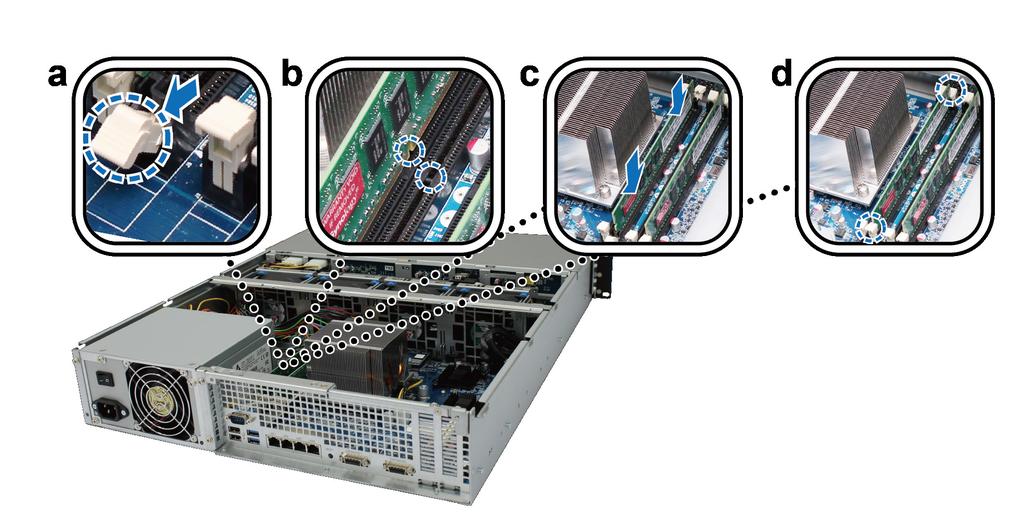

10 5 För att sätta i en ny minnesmodul, följ nedanstående steg: a Frigör utmatningsstiften på minnesfacket genom att trycka ut dem åt sidorna. b Anpassa inskärningarna på modulens guldkant med det minnesportens inskärning. c Använd två fingrar för att applicera ett fast och jämt tryck som trycker ned modulen. d När minnet placerats korrekt kommer utmatningsstiften att låsas på plats. 6 Passa in topphöljet och skjut det på plats, skruva fast de alla skruvarna. 10 Kapitel 2: Hårdvaruinställning

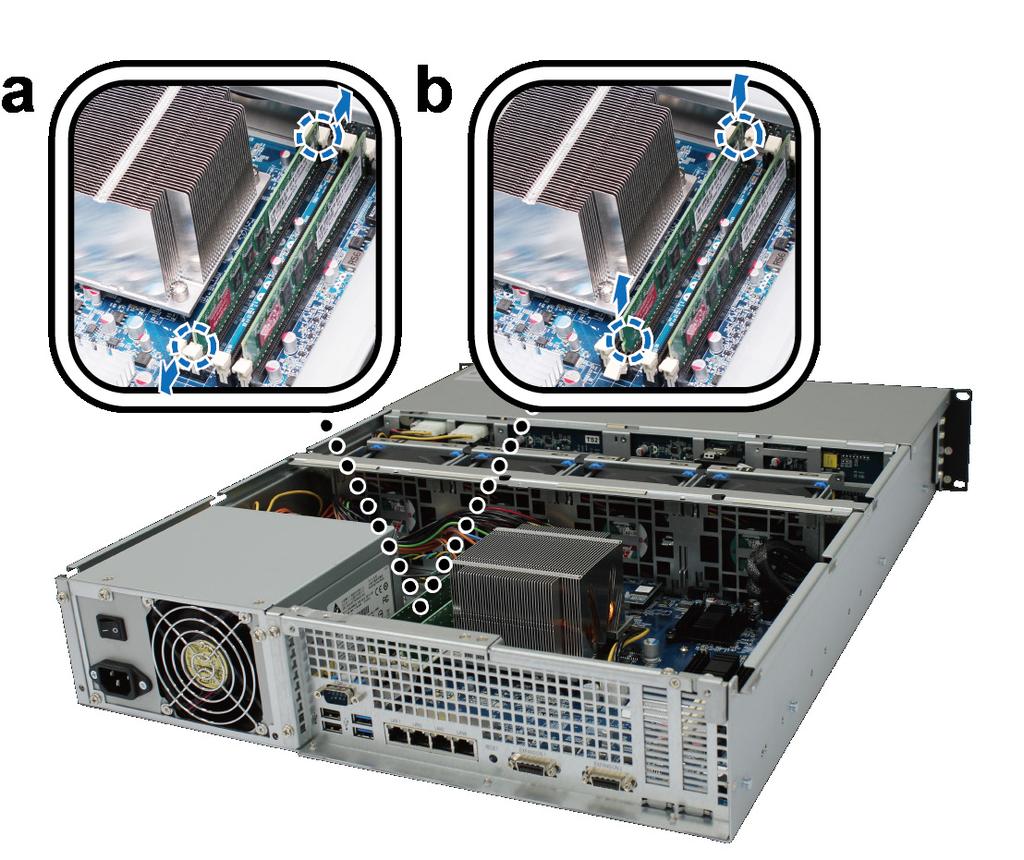

11 För att kontrollera att RackStation känner igen den nya minneskapaciteten: 1 Logga in på DSM som admin eller en användare som hör till gruppen administrators.. 2 Kontrollera Totalt fysiskt minne i Kontrollpanel > Informationscenter. Om din RackStation inte känner igen minnet eller inte startar upp på rätt sätt, kontrollera att minnet är korrekt insatt. För att ta ur en RAM modul: 1 Följ steg 1 till 4 i Installera en RAM-modul för att ta bort höljet från RackStation. 2 För att ta bort en minnesmodul, följ nedanstående steg: a Frigör utmatningsstiften på minnesfacket genom att trycka dem utåt samtidigt. b Håll minnesmodulen i kanterna och ta bort den ur facket. 3 Passa in topphöljet och skjut det på plats, skruva fast de två skruvarna på baksidan av din RackStation. Lägg till ett nätverksgränssnittskort på RackStation Din RackStation innehåller två PCI Express utökningsfack som låter dig installera 10G/E eller Gigabit nätverkskort för utökning av LAN-port. 1 Innan installation, kontrollera att dina nätverksgränssnittskort har fästen av typen lågprofil. Byta ut ett fäste av typen fullprofil till ett fäste av typen lågprofil: 1 Ta bort de två skruvarna som fäster fästet av typen fullprofil på gränssnittskortet. Ta sedan bort fästet. 1 För mer information om 10G/E- eller Gigabit-nätverksgränssnittskort som stöds, gå till 11 Kapitel 2: Hårdvaruinställning

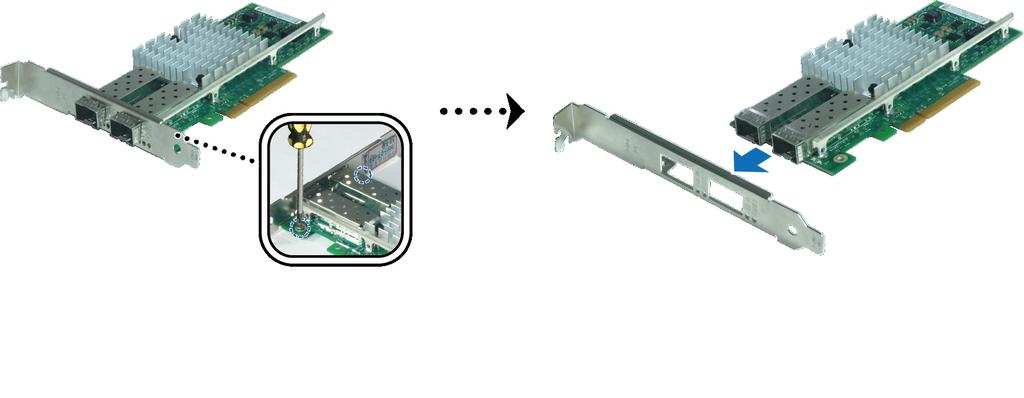

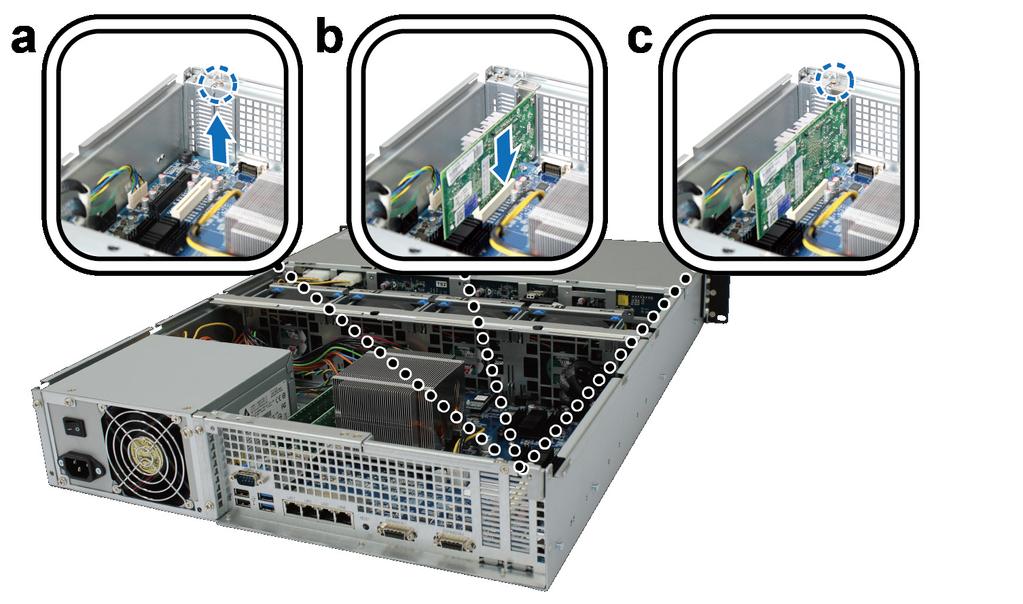

12 2 Skruva åt skruvarna för att säkra fästet av typen lågprofil. För att installera nätverksgränssnittskortet: 1 Följ steg 1 till 4 i Installera en RAM-modul för att ta bort höljet från RackStation. 2 För att installera ett nätverksgränssnittskort, följ nedanstående steg: a Ta bort skruvarna på expansionsplatsens skyddsbricka. Ta bort expansionsplatsens skyddsbricka. b Lägg kortets kontakt mot utökningsporten och för in kortet i porten. Viktigt: Se till att kontakten sitter i ordentligt. Annars kommer inte nätverksgränssnittskortet att fungera ordentligt. För bästa prestanda rekommenderar vi att nätverkskortet installeras i PCI-E 3.0x8 (vita) facket först. c Skruva åt skruven för att säkra nätverksgränssnittskortet. 12 Kapitel 2: Hårdvaruinställning

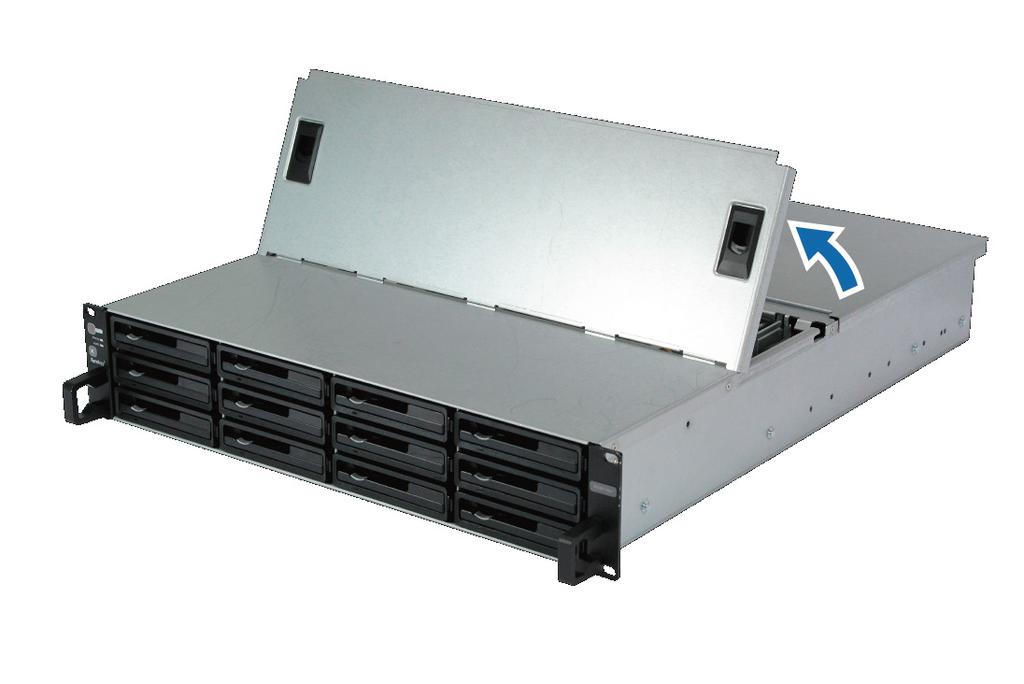

13 Byt ut systemfläkten Om systemfläkten är trasig, vänligen se instruktioner här nedanför för att öppna RackStation och byta ut den trasiga fläkten. 1 Skjut på spärrarna som visas här nedanför, för att lösgöra fläkthöljet. 2 Lyft för att ta bort fläkthöljet. 3 Fläktarna är numrerade som det visas här nedanför: 13 Kapitel 2: Hårdvaruinställning

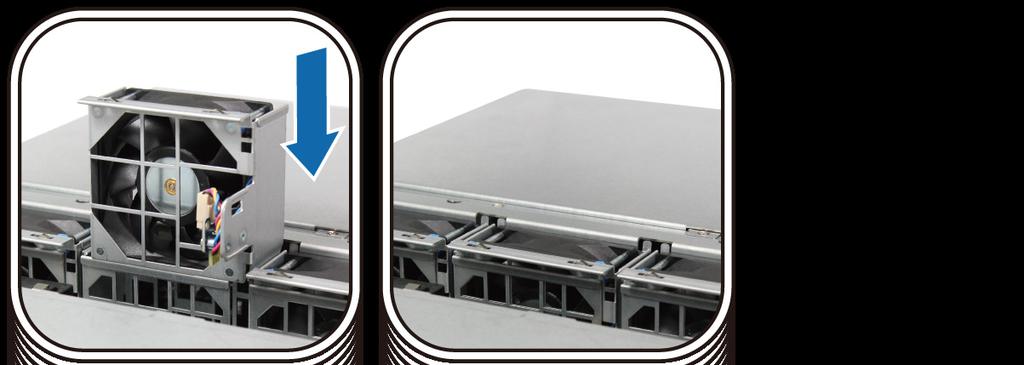

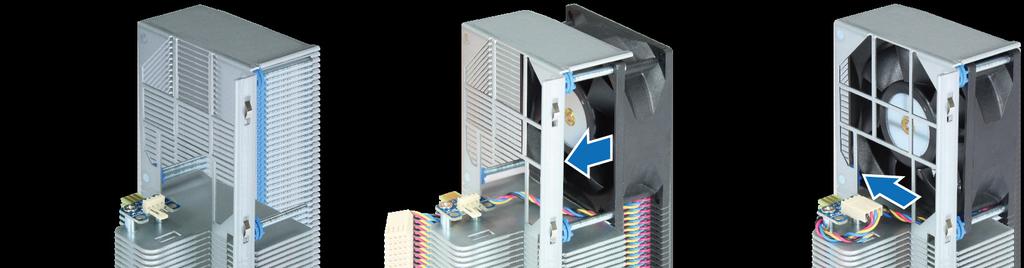

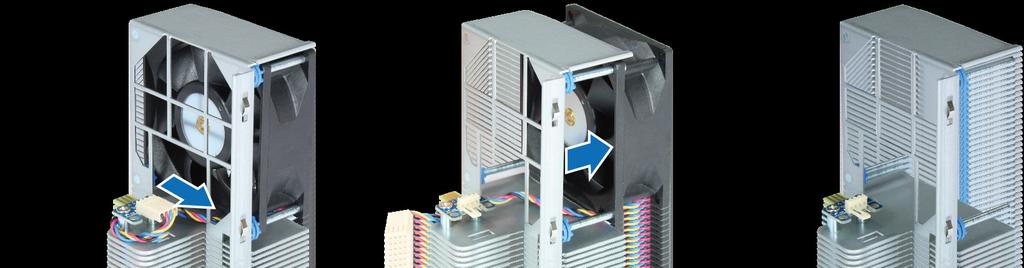

14 4 Lokalisera den trasiga fläkten och ta bort den genom att lyfta den uppåt. 5 Lägg ett fast tryck på strömkontakten och drag den bort från strömporten som visas här nedanför. Ta sedan bort den trasiga fläkten från fläkthållaren. 6 Skjut in den nya fläkten i hållaren. Koppla strömsladden till strömporten. 7 Skjut in den nya kylfläktenheten i RackStation. Försäkra dig om att din elintaget sitter på rätt plats. 14 Kapitel 2: Hårdvaruinställning

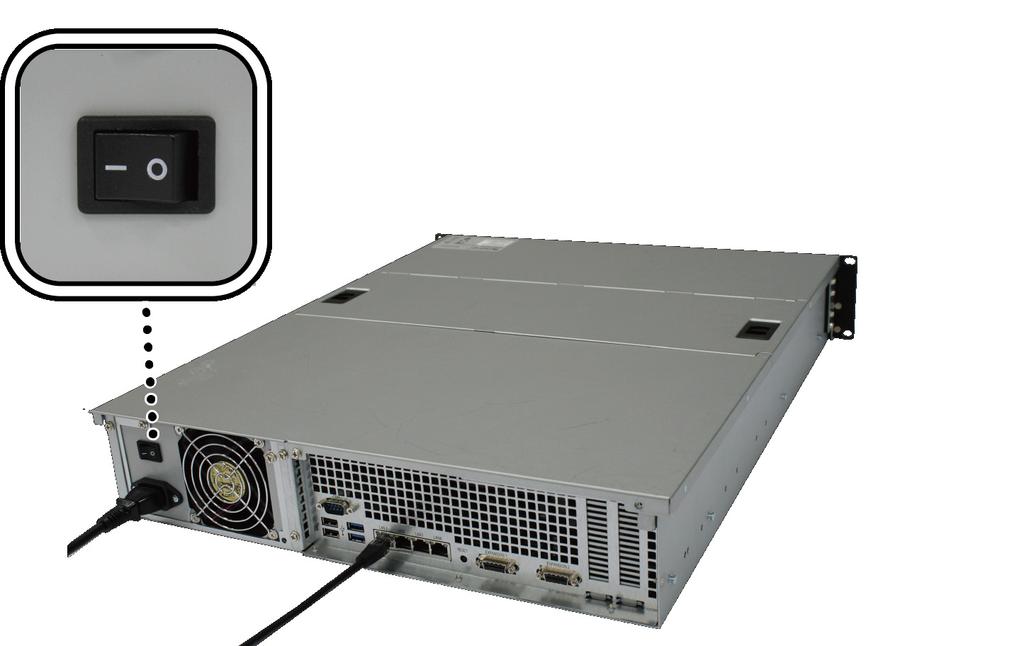

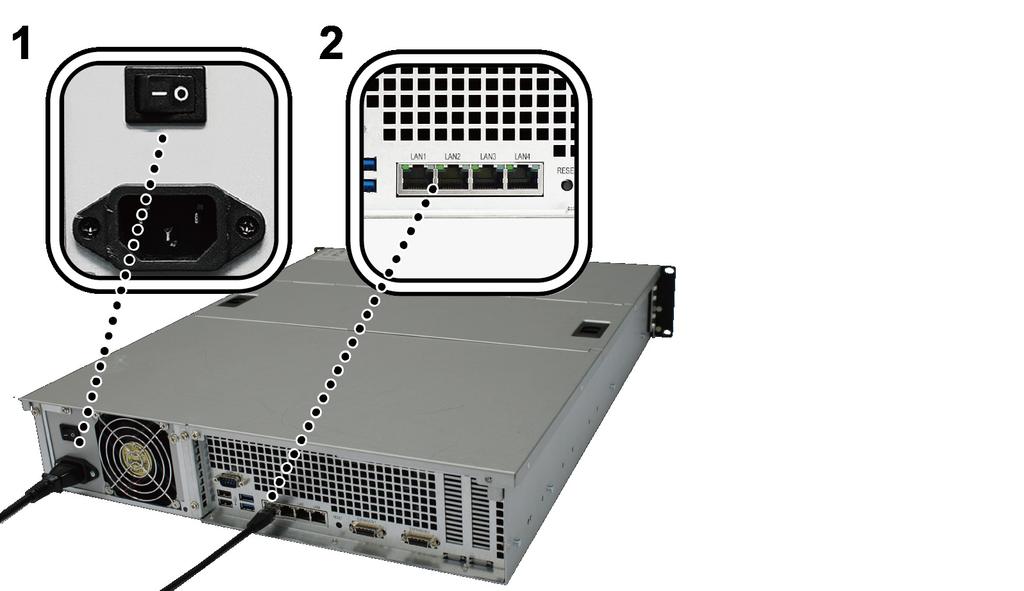

15 Starta din RackStation 1 Anslut ena ändan av elkabeln till strömportarna på baksidan av RackStation och den andra ändan till eluttaget. 2 Anslut minst en LAN-kabel till en av LAN-portarna och den andra änden till din switch, router eller hub. 3 Kontrollera att strömkällans På/Av-knapp är på ( ). 15 Kapitel 2: Hårdvaruinställning

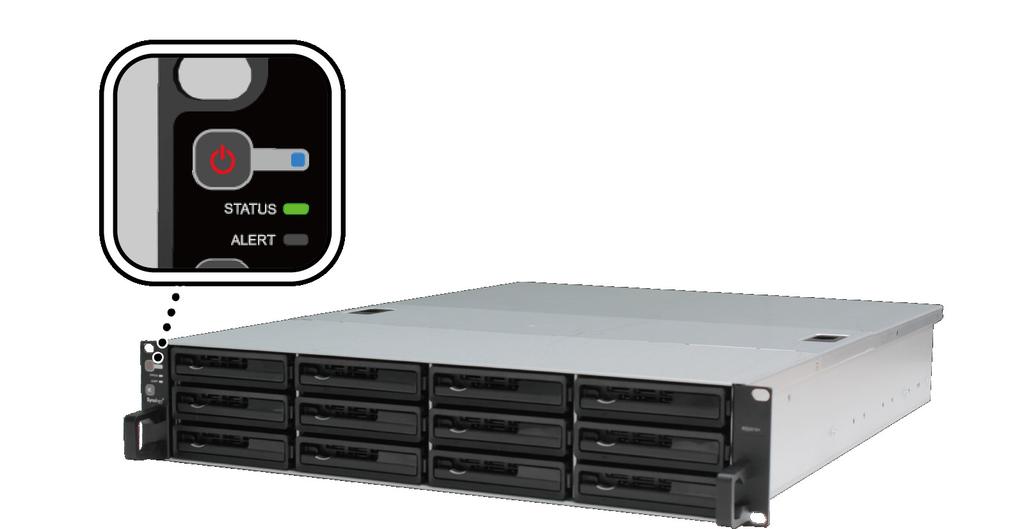

16 4 Tryck på strömbrytaren för att starta RackStation. Din RackStation är nu online och synlig från en nätverksdator. 16 Kapitel 2: Hårdvaruinställning

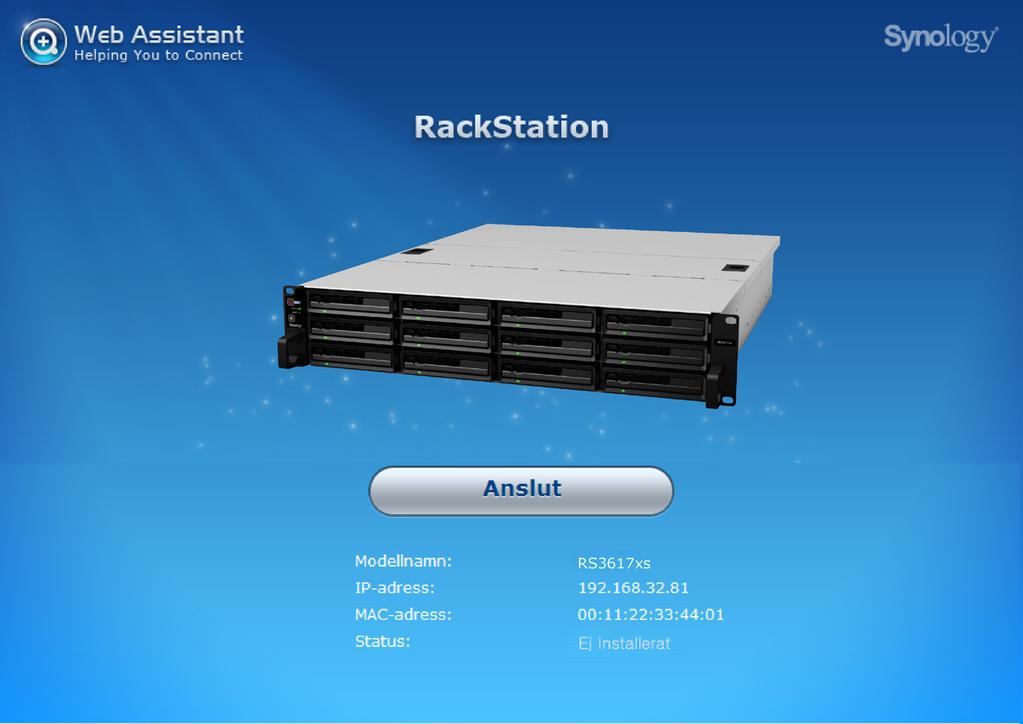

17 Kapitel Installera DSM på RackStation 3 Efter att installationen av hårdvara är färdig, vänligen installera DiskStation Manager (DSM) - ett webbläsarbaserat operativsystem från Synology, på din RackStation. Installera DSM med Web Assistant Din RackStation levereras med ett inbyggt verktyg som kallas Web Assistant, vilket hjälper dig att ladda ner den senaste versionen av DSM och installera den på RackStation. För att använda Web Assistant, vänligen följ stegen här nedanför. 1 Starta RackStation. 2 Öppna en webbläsare på en dator inom samma nätverk som RackStation. 3 Ange något av följande i adressfältet på din webbläsare: a find.synology.com b rackstation: Web Assistant öppnas i din webbläsare. Den kommer att söka efter och hitta din RackStation i det lokala nätverket. Status för din RackStation skall vara Ej Installerat. 5 Klicka på Anslutför att starta installationsprocessen och följ instruktionerna på skärmen. Obs: 1. RackStation måste vara ansluten till Internet för installation av DSM med Web Assistant. 2. Föreslagna webbläsare: Chrome, Firefox. 3. Både RackStation och datorn måste finnas i samma lokala nätverk. Lär dig mer Grattis! Din RackStation är nu klar att användas. För mer information om och online-resurser för din RackStation, vänligen besök 17

18 Bilaga Specifikationer A Objekt RS3617xs Interna diskar 3,5 / 2,5 SATA III / SATA II x 12 Maximal rå kapacitet 96 TB (12 x 8 TB HDD) 288 TB med RX1217/RX1217RP (utökningsenhet) x 2 USB 3.0 x 2 Extern enhetsport USB 2.0 x 2 Utökningsport x 2 (Infiniband) LAN-port 1GbE (RJ-45) x 4 PCIe-fack PCI x8-fack x 2 (vita facket länkar i läget x8, svarta facket länkar i läget i x4) Storlek (H x B x D) (mm) 88 x 480 x 605 (inklusive rackmonteringsset) 88 x 445 x 570 (exklusive rackmonteringsset) Vikt (kg) 15,5 Klienter som stöds Filsystem Stöd för RAID-typer Intyg HDD-viloläge Programmerad start/ avstängning Vakna med LAN Windows 7 och framåt Mac OS X och framåt Intern: Btrfs, ext4 Extern: Btrfs, ext4, ext3, FAT, NTFS, HFS+ Basic JBOD RAID 0 RAID 1 RAID 5 RAID 6 RAID 10 FCC Klass A CE Klass A BSMI Klass A Ja Ja Ja Lokalisering Miljökrav Nätspänning: 100V till 240V AC Frekvens: 50/60Hz Användningstemperatur: 40 till 95 F (5 till 35 C) Förvaringstemperatur: -5 till 140 F (-20 till 60 C) Relativ fuktighet: 5% till 95% RH Obs: Modellspecifikationerna är föremål för ändringar utan förvarning. Vänligen se för den senaste informationen. 18

19 Bilaga LED-indikatortabell B LED-indikator Färg Status Beskrivning Ström Blå Statisk Blinkar Igång Startar / Stänger av Av Avstängd Grön Statisk Normal volym Volym trasig / Volym kraschat STATUS Orange Blinkar Volymen har inte skapats DSM är inte installerad Av HDD-viloläge ALERT Diskstatusindikator (på släden) Orange Blinkar Fläktfel / överhettning Av System normalt Statisk Disk redo och inaktiv Grön Blinkar Diskåtkomst Röd Statisk Diskfel / Port avaktiverad 1 Av Ingen intern disk Bakre LAN (på vänstra sidan av uttag) Grön Av Statisk Blinkar Nätverk anslutet Nätverk aktivt Inget nätverk Bakre LAN (på högra sidan av uttag) Grön Statisk Gigabit-anslutning Orange Statisk 100 Mb-anslutning Av 10 Mbps-anslutning / Inget nätverk Obs: Modellspecifikationerna är föremål för ändringar utan förvarning. Vänligen se för den senaste informationen. 1 Vänligen försök att starta om din RackStation eller återigen sätta in disken(arna), kör sedan hårddiskens/ssd:s tillverkares diagnostiska verktyg för att kontrollera hälsostatus för disken(arna). Om du kan logga in på DSM, vänligen kör det inbyggda S.M.A.R.T.-testen för att skanna disken(diskarna). Om problemet kvarstår, kontakta Synologys tekniska support för att få hjälp. 19
