Miljörapport 2014 Kilafors Reningsverk

Transkript

1 Miljörapport 2014 Kilafors Reningsverk

2 Utfärdare Pär Hisved HVAB Sida 1/18 Innehåll 1. Grunddel - Administrativa uppgifter Textdel Huvuddelen av miljörapporten Verksamhetsbeskrivning Tillstånd Anmälningsärenden beslutade under året Andra gällande beslut Tillståndsgiven och faktisk belastning Ledningsnät och flödesbelastning... 8 Inkommande flöde, nederbörd, vattenföring och ovidkommande vatten...8 Bräddat avloppsvatten... 9 Bräddat på reningsverket...9 Bräddning på pumpstationer...9 Bräddning på ledningsnät med anledning av driftstörningar, samt akut eller planerat underhåll Gällande villkor i tillstånd Naturvårdsverkets föreskrifter SNFS 1990:14: Kontroll av utsläpp till vatten- och markrecipient från anläggningar för behandling av avloppsvatten från tätbebyggelse SNFS 1994:2: Skydd för miljön, särskilt marken, när avloppsslam används i jordbruket, Sammanfattning av mätningar, beräkningar eller andra undersökningar Utvärdering av analysdata...13 Riktvärde - Månadsmedelvärde...13 Gränsvärde Årsmedelvärde...13 Analysresultat Metaller i inkommande och utgående vatten...14 Recipientkontroll Åtgärder som vidtagits under året för att säkra drift och kontrollfunktioner Kalibrering och loggning av processvärden...15 Egenkontroll...15 Underhåll av ledningsnätet...15 Underhåll av pumpstationer Åtgärder som genomförts med anledning av driftstörningar, avbrott, olyckor mm Tillbud och störningar på ledningsnätet...15 Tillbud, störningar och klagomål på reningsverket Åtgärder för att minska verksamhetens förbrukning av råvaror och energi Transporter...17 Råvaror Användning och ersättning av kemiska produkter mm Avfall från verksamheten och avfallets miljöfarlighet Slam...17 Annat icke farligt avfall...17 Miljöfarligt avfall Åtgärder för att minska risken för miljön eller människors hälsa... 18

3 Utfärdare Pär Hisved HVAB Sida 2/18 Bilageförteckning Bilagor: Bil. 1 Anslutning och flöden Bil. 2 Inkommande och utgående mängder av näringsämnen Bil. 3 Inkommande och utgående mängder av tungmetaller Bil. 4 Resultat från Slamanalyser ( ) Bil. 5 Ledningslängd och utförda åtgärder på ledningsnätet Bil. 6 Bräddningsuppgifter på pumpstationer och reningsverk ( ) Bil. A Bil. Y Processbeskrivning med processchema Lista över analysresultat från utsläppskontroll

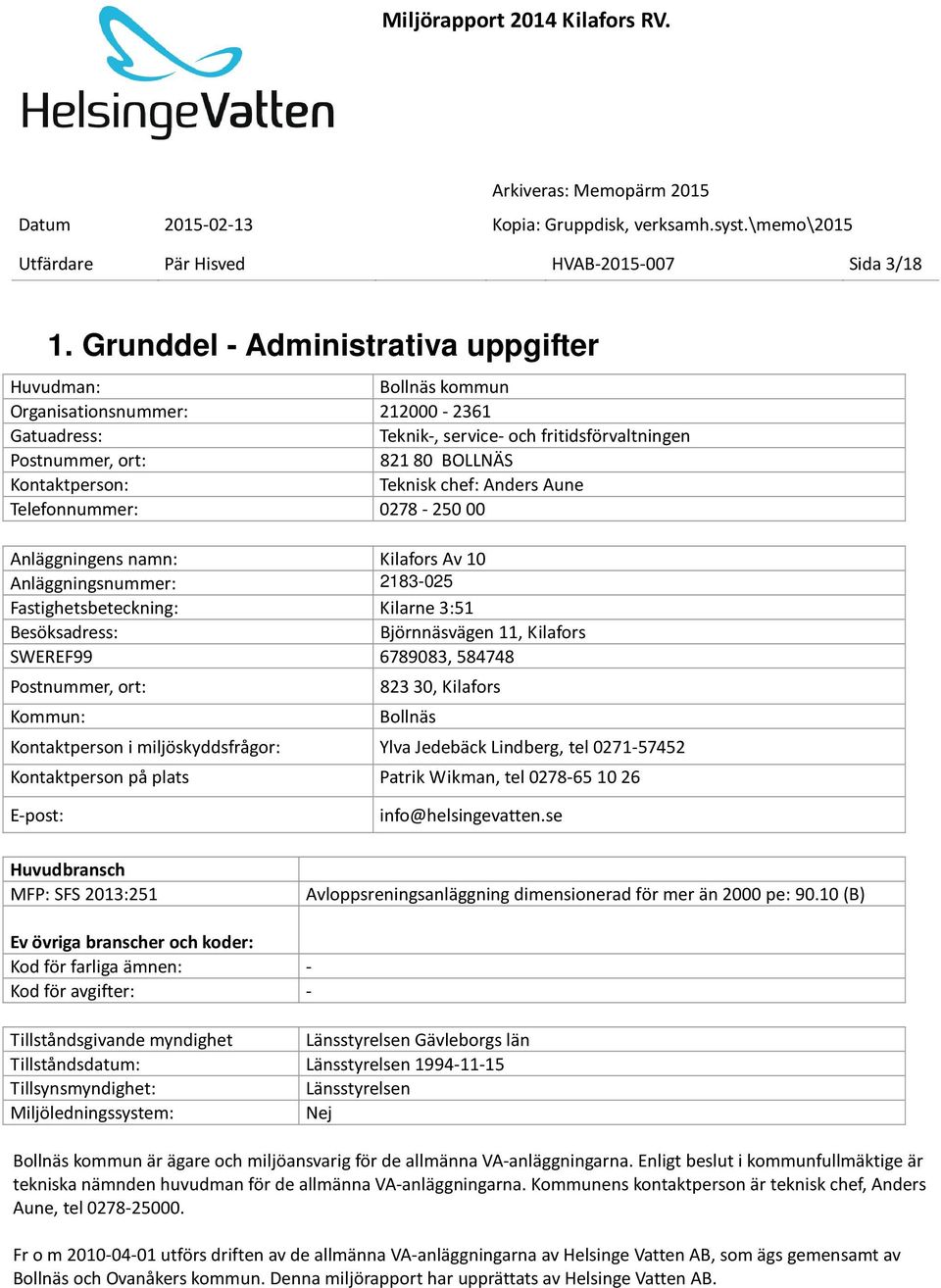

4 Utfärdare Pär Hisved HVAB Sida 3/18 1. Grunddel - Administrativa uppgifter Huvudman: Bollnäs kommun Organisationsnummer: Gatuadress: Teknik-, service- och fritidsförvaltningen Postnummer, ort: BOLLNÄS Kontaktperson: Teknisk chef: Anders Aune Telefonnummer: Anläggningens namn: Kilafors Av 10 Anläggningsnummer: Fastighetsbeteckning: Kilarne 3:51 Besöksadress: Björnnäsvägen 11, Kilafors SWEREF , Postnummer, ort: Kommun: , Kilafors Bollnäs Kontaktperson i miljöskyddsfrågor: Ylva Jedebäck Lindberg, tel Kontaktperson på plats Patrik Wikman, tel E-post: info@helsingevatten.se Huvudbransch MFP: SFS 2013:251 Avloppsreningsanläggning dimensionerad för mer än 2000 pe: (B) Ev övriga branscher och koder: Kod för farliga ämnen: - Kod för avgifter: - Tillståndsgivande myndighet Länsstyrelsen Gävleborgs län Tillståndsdatum: Länsstyrelsen Tillsynsmyndighet: Länsstyrelsen Miljöledningssystem: Nej Bollnäs kommun är ägare och miljöansvarig för de allmänna VA-anläggningarna. Enligt beslut i kommunfullmäktige är tekniska nämnden huvudman för de allmänna VA-anläggningarna. Kommunens kontaktperson är teknisk chef, Anders Aune, tel Fr o m utförs driften av de allmänna VA-anläggningarna av Helsinge Vatten AB, som ägs gemensamt av Bollnäs och Ovanåkers kommun. Denna miljörapport har upprättats av Helsinge Vatten AB.

5 Utfärdare Pär Hisved HVAB Sida 4/18 2. Textdel Huvuddelen av miljörapporten 1. Verksamhetsbeskrivning Avloppsreningsverket renar vatten från Kilafors tätort med angränsande bebyggelse och är dimensionerad för 2500 pe. Anläggningen är utförd för mekanisk rening (galler), luftat sandfång, biologisk rening enligt aktivslammetoden och kemisk rening med efterfällning. Som fällningskemikalie används PAX XL215. Slam från processen förtjockas innan transport sker till Häggesta ARV. Det renade avloppsvattnet avleds till sjön Bergviken. Utförlig beskrivning av reningsprocessen framgår i bilaga enligt bilageförteckning. Utsläppsvärdena både i avseendet koncentration till recipient och totalmängd under året för BOD7 och P-tot var låg med god marginal under gällande riktvärden och gränsvärden. Den huvudsakliga påverkan på miljön sker genom utsläpp av renat avloppsvatten från tätorten Kilafors till sjön Bergviken. I övrigt kan förekomma smärre luktstörningar samt bullerstörningar dagtid genom transporter till och från anläggningen. Ledningsskarta med verksamhetsomården markerade. Vatten+Avlopp=orange, Vatten=blått, Avlopp=rött Reningsanläggningens dimensioneringsdata Dim. anslutning pe BOD 7 -belastning 175 kg/d Maxflöde genom renssilar 226 m 3 /h Maxflöde genom övriga reningssteg 113 m 3 /h Qdim=56,5 m 3 /h

6 Utfärdare Pär Hisved HVAB Sida 5/18 2. Tillstånd Länsstyrelsen i Gävleborgs län har i ett beslut, daterat med beslutsnummer , lämnat Bollnäs kommun tillstånd enligt miljöskyddslagen för fortsatt utsläpp av avloppsvatten från tätorten Kilafors med omgivning till sjön Bergviken. I gällande tillståndsbeslut baseras de maximalt tillåtna utsläppsmängderna på en anslutning av 2500 personekvivalenter. Datum Beslutsmyndighet Beslutet avser Lst Länsstyrelsen Beslutsnummer , utsläppsmängder baserat på en anslutning av 2500 personekvivalenter. 3. Anmälningsärenden beslutade under året Datum Beslutande myndighet Ärende Inga anmälningsärenden. 4. Andra gällande beslut Datum Beslutande myndighet Ärende Länsstyrelsen , Länsstyrelsen , Länsstyrelsen , Länsstyrelsen , Länsstyrelsen , Länsstyrelsen , Länsstyrelsen , Länsstyrelsen , Länsstyrelsen , Minnesanteckningar från tillsynsmöte angående egenkontroll. Miljörapport 2012 Periodisk besiktning 2012 Underrättelse: Kartläggning av pumpstationer Föreläggande om komplettering av anmälan om bräddning Beslut angående anmälan av bräddning Föreläggande om komplettering av 2013 års miljörapport Beslut angående 2013 års miljörapport Förslag till klassning av miljöfarlig verksamhet

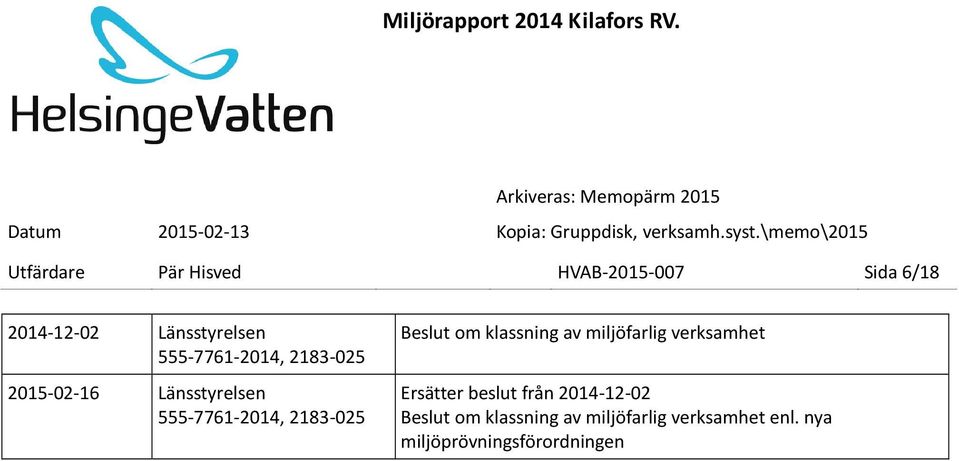

7 Utfärdare Pär Hisved HVAB Sida 6/ Länsstyrelsen , Länsstyrelsen , Beslut om klassning av miljöfarlig verksamhet Ersätter beslut från Beslut om klassning av miljöfarlig verksamhet enl. nya miljöprövningsförordningen

8 Utfärdare Pär Hisved HVAB Sida 7/18 5. Tillståndsgiven och faktisk belastning Reningsverket är dimensionerat för och tillstånd är givet för en anslutning av 2500 pe. Med en BOD-produktion på 70 gram per person och dag skulle detta ge en maximal BOD-belastning på 175 kg/dygn. Parameter Ink.BOD I kg/dygn Pe (BOD7) Pe (deb. avloppsvatten) I tabellen ovan räknas med 0,070 kg BOD7/person och dygn. Befolkningsmängden i området för Bollnäs ledningsnät kan uppskattas grovt med verktyget Området en väldigt grov avgränsning av avloppsledningsnätet och innehåller sannolikt flera fastigheter som inte är anslutna. Antalet personer inom området uppgår till ca st,

9 Utfärdare Pär Hisved HVAB Sida 8/18 6. Ledningsnät och flödesbelastning Pumpstationer Kilafors spillvattennät omfattar drygt 34 km ledningar. Totalt finns 10 st objekt upptagna på GIS-kartan som avloppspumpstationer. Av dem finns 9 st ute på spillvattenhuvudledningsnätet. Det tionde objektet är en pumpstation av typen LTA-pumpstation (LågTrycksAvlopp) som pumpar vidare avloppsvatten från Herrgården. Pumpstationen är en LTA-pumpstation men drivs i kommunal regi. Inkommande flöde, nederbörd, vattenföring och ovidkommande vatten Kontroll av avloppsvattenflödet sker genom kontinuerlig mätning i enlighet med fastställt kontrollprogram. Se nedanstående tabell för en jämförelse över en längre tidsperiod. Nederbörd, inkommande, producerat, debiterat och ovidkommande vatten Parameter Årsnederbörd (mm) Ej uppmätt Ej uppmätt Ej uppmätt Ej uppmätt Ej uppmätt Ej uppmätt Ej uppmätt Ink. avloppsvatten (m 3 ) Deb. avloppsvatten (m 3 ) Längd huvudledning (m) Inläckage (m 3 ) Inläckage (%) 56% 61% 56% 53% 60% 57% 52% Inläckage (m 3 /km*dygn) 11,3 13,1 10,5 10,4 12,4 11,1 9,0 Diagrammet till vänster visar det sammanlagda inläckaget i kubikmeter per km huvudledning för hela Bollnäs kommun i jämförelse med resten av landets kommuner. Slutsatsen man kan dra är att trots att inläckaget i procent räknat är högt, så är inläckaget per km ledning långt under riksgenomsnittet och även under genomsnittet för kommunen som helhet. Ledningsnätet har i förhållande till sin längd och i jämförelse med riket en relativt god kvalitet.

10 Utfärdare Pär Hisved HVAB Sida 9/18 Bräddat avloppsvatten Bräddat på reningsverket Verket har inte bräddat under Typ av bräddning Bräddat vid avloppsreningsverket Bräddning på pumpstationer Bräddning på pumpstationer registreras löpande i vårt datasystem under året. Dessa bräddningar anmäls en gång per år via bilaga B till länsstyrelsen i samband med att vi lämnar in miljörapporten. Under 2014 har det inte förekommit några bräddningar i ledningsnät tillhörande Kilafors reningsverk. Typ av bräddning Bräddat på pumpst/lednnät (timmar) Bräddat på pumpst/lednnät (m3) ,7 - - Bräddning på ledningsnät med anledning av driftstörningar, samt akut eller planerat underhåll Eftersom denna typ av bräddning utgör en avvikelse från normal drift så anmäls de vanligen till Länsstyrelsen i form av någon sorts rapport/utredning. Inga registrerade bräddningar.

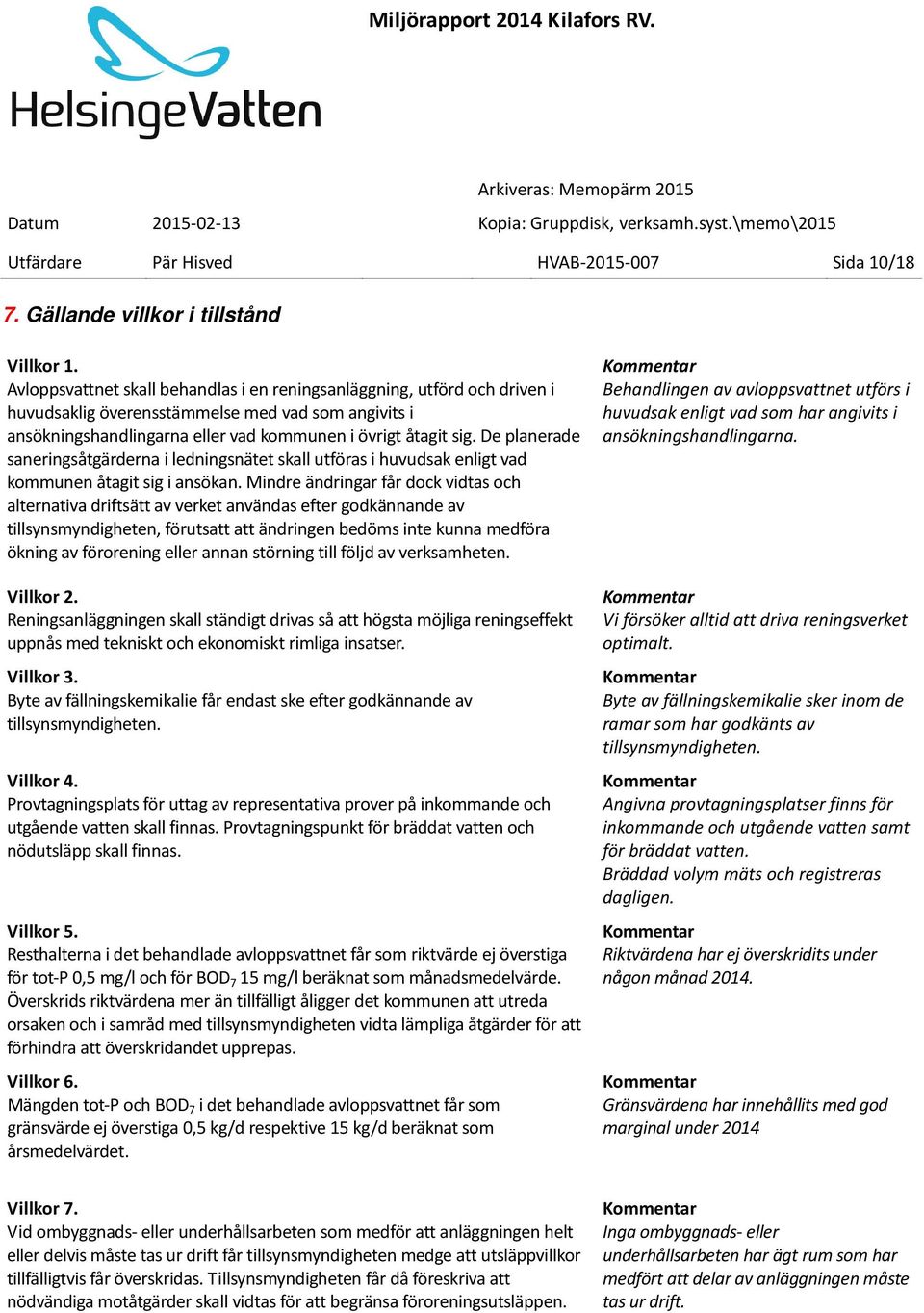

11 Utfärdare Pär Hisved HVAB Sida 10/18 7. Gällande villkor i tillstånd Villkor 1. Avloppsvattnet skall behandlas i en reningsanläggning, utförd och driven i huvudsaklig överensstämmelse med vad som angivits i ansökningshandlingarna eller vad kommunen i övrigt åtagit sig. De planerade saneringsåtgärderna i ledningsnätet skall utföras i huvudsak enligt vad kommunen åtagit sig i ansökan. Mindre ändringar får dock vidtas och alternativa driftsätt av verket användas efter godkännande av tillsynsmyndigheten, förutsatt att ändringen bedöms inte kunna medföra ökning av förorening eller annan störning till följd av verksamheten. Villkor 2. Reningsanläggningen skall ständigt drivas så att högsta möjliga reningseffekt uppnås med tekniskt och ekonomiskt rimliga insatser. Villkor 3. Byte av fällningskemikalie får endast ske efter godkännande av tillsynsmyndigheten. Villkor 4. Provtagningsplats för uttag av representativa prover på inkommande och utgående vatten skall finnas. Provtagningspunkt för bräddat vatten och nödutsläpp skall finnas. Villkor 5. Resthalterna i det behandlade avloppsvattnet får som riktvärde ej överstiga för tot-p 0,5 mg/l och för BOD 7 15 mg/l beräknat som månadsmedelvärde. Överskrids riktvärdena mer än tillfälligt åligger det kommunen att utreda orsaken och i samråd med tillsynsmyndigheten vidta lämpliga åtgärder för att förhindra att överskridandet upprepas. Villkor 6. Mängden tot-p och BOD 7 i det behandlade avloppsvattnet får som gränsvärde ej överstiga 0,5 kg/d respektive 15 kg/d beräknat som årsmedelvärdet. Kommentar Behandlingen av avloppsvattnet utförs i huvudsak enligt vad som har angivits i ansökningshandlingarna. Kommentar Vi försöker alltid att driva reningsverket optimalt. Kommentar Byte av fällningskemikalie sker inom de ramar som har godkänts av tillsynsmyndigheten. Kommentar Angivna provtagningsplatser finns för inkommande och utgående vatten samt för bräddat vatten. Bräddad volym mäts och registreras dagligen. Kommentar Riktvärdena har ej överskridits under någon månad Kommentar Gränsvärdena har innehållits med god marginal under 2014 Villkor 7. Vid ombyggnads- eller underhållsarbeten som medför att anläggningen helt eller delvis måste tas ur drift får tillsynsmyndigheten medge att utsläppvillkor tillfälligtvis får överskridas. Tillsynsmyndigheten får då föreskriva att nödvändiga motåtgärder skall vidtas för att begränsa föroreningsutsläppen. Kommentar Inga ombyggnads- eller underhållsarbeten har ägt rum som har medfört att delar av anläggningen måste tas ur drift.

12 Utfärdare Pär Hisved HVAB Sida 11/18 Villkor 8. Reningsverket skall vara förberett för desinfektion av utgående avloppsvatten. Desinfektion skall företas i den omfattning som hälsovårdande myndigheter finner erforderlig. Kommentar Utrustning för desinfektion finns Villkor 9. Om besvärande lukt eller andra olägenheter uppstår i omgivningarna pga slamhantering eller annat skall erforderliga åtgärder vidtas för att motverka dessa störningar. Kommentar Inga klagomål har inkommit Villkor 10. Avloppsledningsnätet inklusive utloppsledning från verket skall fortlöpande ses över och underhållas i syfte att så långt som möjligt dels begränsa tillflödet till reningsverket av grund- och dräneringsvatten och dels förhindra utsläpp av obehandlat eller otillräckligt behandlat bräddvatten. Bräddning av obehandlat eller otillräckligt behandlat avloppsvatten skall mätas och registreras i enlighet med Naturvårdsverkets gällande föreskrifter. Kommentar Plan och budget finns. Bräddningen mäts och registreras. Villkor 11. Industriellt avloppsvatten av sådan art att anläggningens funktion nedsätts eller att andra olägenheter uppstår, får ej tillföras anläggningen. Kommentar Kommunens allmänna bestämmelser för VA (ABVA) innehåller förbud för abonnenter att tillföra sådant avloppsvatten. Villkor 12. Buller från anläggningen skall begränsas så att verksamheten som riktvärde ej ger upphov till högre ekvivalent ljudnivå än 50 db (A) dagtid (kl 07:00 18:00), 45 db (A) kvällstid (kl 18:00 22:00) samt sön- och helgdagar (kl 22:00 07:00) utomhus vid bostäder. Nattetid får den momentana ljudnivån ej överstiga 55dB (A). Om hörbara toner eller impulsljud förekommer, skall den tillåtna ekvivalenta ljudnivån sänkas med 5 db(a). Villkor 13. Förslag till reviderat kontrollprogram skall lämnas in till tillsynsmyndigheten senast 31 mars Förslaget skall vara anpassat till gällande villkor och i huvudsaklig överensstämmelse med Naturvårdsverkets gällande föreskrifter om kontroll av utsläpp från avloppsreningsverk samt Naturvårdsverkets allmänna råd rörande kontroll av kommunala avloppsanläggningar. Kommentar Inga klagomål har inkommit, anläggningen är väl avgränsad från bebyggelse. Kommentar Ett kontrollprogram finns som är fastställt av Länsstyrelsen Villkor 14. Villkoret är inte aktuellt efter Kommentar Villkoret är inte aktuellt efter

13 Utfärdare Pär Hisved HVAB Sida 12/18 8. Naturvårdsverkets föreskrifter Naturvårdsverkets föreskrifter Kontroll av utsläpp till vatten- och markrecipient från anläggningar för behandling av avloppsvatten från tätbebyggelse, SNFS 1990:14 Skydd för miljön, särskilt marken, när avloppsslam används i jordbruket, SNFS 1994:2 Begränsningar av flyktiga organiska föreningar förorsakade av användningen av organiska lösningsmedel i vissa verksamheter och anläggningar, NFS 2001:1 Utsläpp till luft av svaveldioxid, kväveoxider och stoft från förbränningsanläggningar med en installerad tillförd effekt på 50 MW eller mer, NFS 2002:26 Avfallsförbränning, NFS 2002:28. Aktuell Ej aktuell X X X X X Två föreskrifter är riktade speciellt till kommunala reningsverk. SNFS 1990:14: Kontroll av utsläpp till vatten- och markrecipient från anläggningar för behandling av avloppsvatten från tätbebyggelse. På inkommande avloppsvatten tas ett dygnsprov ut en gång i månaden. På utgående avloppsvatten tas ett dygnsprov ut två ggr per månad. Följande analyser ska minst utföras. 1. COD, BOD7, P-tot, N-tot: Reningsanläggning mindre än pe Analysschemat följer tabell 1 i SNFS 1990:14. Utöver ovanstående analyser utförs även analys av aluminium, suspenderad substans, och ph på utgående vattenflöde. För analyser av uttagna prov anlitades ALcontrol AB de är ackrediterade av SWEDAC. Vid rapportering har årsmedelvärde för inkommande och utgående avloppsvatten beräknats enligt nedanstående formel. Antalet provuttag på inkommande är 1 prov i månaden. Antalet provuttag på utgående vatten är 2 dygnsprov per månad (förutom januari med ett provuttag). Vid de tillfällen provresultatet har rapporterats som <rapporteringsgräns så har rapporteringsgränsen använts som numeriskt värde. För att erhålla ett dygnsflöde vid beräkning av dygnsmängder på BOD och P-tot har den avlästa totala årsvolymen delats med 365. koncentration provdygnsflöde = massa/år provdygnsflöden flöde/ år =mg/l Analysresultat redovisas i bilagor enligt bilageförteckning SNFS 1994:2: Skydd för miljön, särskilt marken, när avloppsslam används i jordbruket, Kilaforsslammet transporteras till Häggesta för avvattning. Avvattnat slam i Häggesta provtas minst 6 ggr per år. Resultat av slamanalyser redovisas i miljörapport för Häggesta reningsverk.

14 Utfärdare Pär Hisved HVAB Sida 13/18 9. Sammanfattning av mätningar, beräkningar eller andra undersökningar (Sammanfattning av resultaten av mätningar, beräkningar eller andra undersökningar för att bedöma verksamhetens påverkan på miljön och människors hälsa) Utvärdering av analysdata Riktvärde - Månadsmedelvärde BOD 7 (mg/l) Villkor nr 5 i gällande tillstånd anger riktvärden där medelvärdet per månad för BOD och fosfor får vara max 15 mg/l och 0,5 mg/l. Månadsmedelvärde för BOD samt fosfor är godkända och ligger under riktvärdet. Månadsmedelvärde har beräknats genom att ta ett medelvärde av de avlästa haltresultaten per kvartal. Även här har rapporteringsgränsen använts numeriskt värde om resultatet rapporterats som <rapporteringsgräns. Gränsvärde Årsmedelvärde Gränsvärdet för BOD, 15 kg/d som årsmedelvärde, har klarats med god marginal. Genomsnittligt utsläpp per dygn var 2,13 kg/d genom utsläpp av renat avloppsvatten vid reningsverket. Gränsvärdet för totalfosfor (0,5 kg/d som årsmedelvärde) har innehållits med god marginal. Genomsnittligt utsläpp per dygn var 0,05 kg/d genom utsläpp av renat avloppsvatten vid reningsverket. P-tot (mg/l) Riktvärden 15 mg/l 0,5 mg/l Januari 4,299 0,079 Februari 3,000 0,050 Mars 4,000 0,050 April 3,000 0,063 Maj 3,000 0,056 Juni 3,000 0,050 Juli 3,000 0,073 Augusti 5,000 0,080 September 3,505 0,229 Oktober 3,000 0,076 November 3,491 0,095 December 3,563 0,123

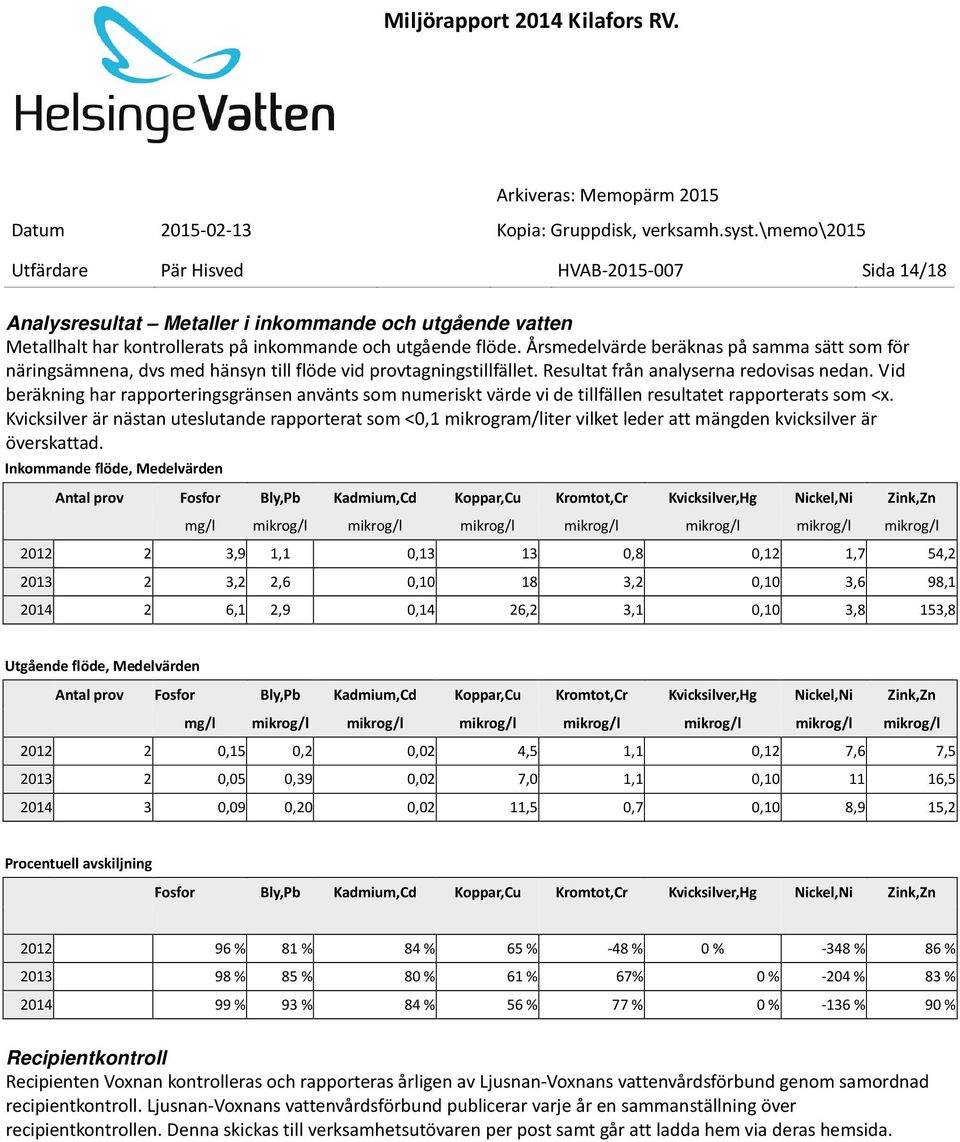

15 Utfärdare Pär Hisved HVAB Sida 14/18 Analysresultat Metaller i inkommande och utgående vatten Metallhalt har kontrollerats på inkommande och utgående flöde. Årsmedelvärde beräknas på samma sätt som för näringsämnena, dvs med hänsyn till flöde vid provtagningstillfället. Resultat från analyserna redovisas nedan. Vid beräkning har rapporteringsgränsen använts som numeriskt värde vi de tillfällen resultatet rapporterats som <x. Kvicksilver är nästan uteslutande rapporterat som <0,1 mikrogram/liter vilket leder att mängden kvicksilver är överskattad. Inkommande flöde, Medelvärden Antal prov Fosfor Bly,Pb Kadmium,Cd Koppar,Cu Kromtot,Cr Kvicksilver,Hg Nickel,Ni Zink,Zn mg/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l ,9 1,1 0, ,8 0,12 1,7 54, ,2 2,6 0, ,2 0,10 3,6 98, ,1 2,9 0,14 26,2 3,1 0,10 3,8 153,8 Utgående flöde, Medelvärden Antal prov Fosfor Bly,Pb Kadmium,Cd Koppar,Cu Kromtot,Cr Kvicksilver,Hg Nickel,Ni Zink,Zn mg/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l ,15 0,2 0,02 4,5 1,1 0,12 7,6 7, ,05 0,39 0,02 7,0 1,1 0, , ,09 0,20 0,02 11,5 0,7 0,10 8,9 15,2 Procentuell avskiljning Fosfor Bly,Pb Kadmium,Cd Koppar,Cu Kromtot,Cr Kvicksilver,Hg Nickel,Ni Zink,Zn % 81 % 84 % 65 % -48 % 0 % -348 % 86 % % 85 % 80 % 61 % 67% 0 % -204 % 83 % % 93 % 84 % 56 % 77 % 0 % -136 % 90 % Recipientkontroll Recipienten Voxnan kontrolleras och rapporteras årligen av Ljusnan-Voxnans vattenvårdsförbund genom samordnad recipientkontroll. Ljusnan-Voxnans vattenvårdsförbund publicerar varje år en sammanställning över recipientkontrollen. Denna skickas till verksamhetsutövaren per post samt går att ladda hem via deras hemsida.

16 Utfärdare Pär Hisved HVAB Sida 15/ Åtgärder som vidtagits under året för att säkra drift och kontrollfunktioner Kalibrering och loggning av processvärden Mätutrustning har kalibrerats, servats och underhållits i enlighet med gällande kontrollprogram. Mätutrustningen har under året fungerat utan anmärkning. Utöver de analysprover som skickas till lab så utförs under året ett antal löpande kontroller på verket. T ex kalibrering av utrustning och loggning av processvärden. Värden samlas i loggbok och viss sammanställning sker vid årets slut. Den senaste periodiska besiktningen utfördes av Vattenbyrån. Egenkontroll Analyser utförs på prover enligt ett på förhand fastställt provtagningsschema. Kontrollprogrammet i egenkontrollen baseras på ett kontrollprogram beslutat av Länsstyrelsen i Gävleborgs län Underhåll av ledningsnätet Underhåll av ledningsnätet sker kontinuerligt. Det finns en förnyelse- och åtgärdsplan och ett politiskt mål att förnya 1% av ledningsnätet per år. Investeringsbudgeten omfattar både förnyelse (sanering) av befintligt ledningsnät och utbyggnad av dagvattenledningar. Bilaga 5 redovisar 2014 års förnyelse av ledningsnätet tillhörande Kilafors reningsverk. Utöver planerat underhåll utförs nödutryckningar för att åtgärda stopp i pumpstationer och ledningar mm. Underhåll av pumpstationer Bilaga 5 redovisar åtgärder på pumpstationer år Åtgärder som genomförts med anledning av driftstörningar, avbrott, olyckor mm Allvarliga tillbud och störningar för reningsverket dokumenteras i driftjournal som förvaras i pärm på Kilafors reningsverk. Inga allvarliga tillbud eller störningar har inträffat under året. Tillbud och störningar på ledningsnätet Avloppstopp, driftstörningar, klagomål och avbrott som avser ledningsnätet registreras i GEOSECMA vilket gör att störningarna kan knytas till en geografisk punkt på ledningsnätet. Varje år finns ett antal återkommande mindre störningar i form av mindre avloppstopp, dessa åtgärdas omgående. Att utföra åtgärder för att förebygga dem sker kontinuerligt genom planerad förnyelse av ledningsnät. Bilaga 5 redovisar antalet avloppstopp år 2014 Tillbud, störningar och klagomål på reningsverket Allvarliga tillbud och störningar för reningsverket dokumenteras i driftjournal som förvaras i pärm på Kilafors reningsverk. Inga allvarliga tillbud eller störningar har inträffat under året. Buller och lukt Inga klagomål under året.

17 Utfärdare Pär Hisved HVAB Sida 16/18 Övriga klagomål Inga övriga klagomål 12. Åtgärder för att minska verksamhetens förbrukning av råvaror och energi Under året gjordes inga åtgärder för att minska verksamhetens förbrukning av energi. Diagrammet till höger visar att en del av energin används till uppvärmning, men att den största del av energiförbrukningen är förknippad med reningsprocessen Avloppsvattenflöde m 3 /år Elanvändning totalt kwh/år * Elanvändning kwh/m ,18 1,19 0,99 0,92 0,95 * uppskattat värde.

18 Utfärdare Pär Hisved HVAB Sida 17/18 Transporter Slam transporteras till Häggesta reningsverk för avvattning. Grovrens transporteras till Säversta värmeverk och förbränns. Råvaror Verksamhetens huvudsakliga råvara är avloppsvatten. Vid behandling används vissa kemikalier i samband med fällning och avvattning. 13. Användning och ersättning av kemiska produkter mm Verksamhetens huvudsakliga förbrukning av råvaror sker i form av fällningskemikalie. Fällningsprocessen bedrivs så optimalt det går. Under året har inga nya kemiska produkter tagits in till verket. Vid upphandling tar man bland annat hänsyn till ev nya produkters påverkan på miljö och hälsa. Kemiska produkter Produkt Anv.område Mängd PAX XL 215 Fällningskemikalie kg Smörjfett Smörjning centrifug etc 0 kg * Grovrengöring Rengöring maskiner, golv biltvätt 0 kg * Rengöring Rengöring rostfritt aluminiumgolv, maskiner 0 kg * Motorolja Används i pumpar, maskiner, bilar 0 kg * Hydraulolja Används i inloppspumpar,skrapspel 0 kg * Växelolja, Omega 690 Används i maskiner,växlar 20 liter, (2-3 liter per år) *tas från Häggesta vid behov 14. Avfall från verksamheten och avfallets miljöfarlighet. Slam Slammet förtjockas och körs till Häggesta där det avvattnas. De analyser som gjorts tidigare har visat att Kilaforsslammet inte är miljöfarligt. Annat icke farligt avfall Förutom producerat slam avskiljs grovrens som pressas och tvättas, renset ryms i vanlig 260-liters sopkärl. Renset levereras till Borab för energiåtervinning i Säversta fjärrvärmeverk. ICKE MILJÖFARLIGT AVFALL Transportör Mottagare Mängd Pressat grovrens Härjelast BORAB 3,9 m3 Sand Härjelast BORAB Sandfånget ej tömt Miljöfarligt avfall Endast mindre mängder miljöfarligt avfall (spillolja, färgrester mm) uppkommer vid avloppsreningsverket. Avfallet transporteras av driftteknikerna till Häggesta avloppsreningsverk, sorteras i avsedda behållare och

19 Utfärdare Pär Hisved HVAB Sida 18/18 transporteras sedan vid behov till BORAB. Detta avfall redovisas inte i Kilafors miljörapport utan hamnar som en samlingspost i miljörapport för Häggesta reningsverk. 15. Åtgärder för att minska risken för miljön eller människors hälsa I samband med senaste tillståndsprövningen togs en miljöeffektbeskrivning fram. Den är allt väsentligt fortfarande aktuell. Riskerna i verksamheten undersöks 1 gång per år med skyddsronder. Elbesiktning samt kontroll av tryckkärl, kompressortankar, lyftblock och automatportar sker vart tredje år med extern kontrollant. Under 2014 har inga speciella åtgärder utförts för att minska risker som kan ge upphov till olägenheter för miljön eller människors hälsa. De huvudsakliga riskerna i verksamheten är: Översvämning av källarvåningar pga stopp i avloppsledningar. Arbetsmiljörisker såsom biologisk smitta, infektion, exponering för explosiv avloppsgas, giftigt svavelväte, kemikalier och syrefattiga miljöer. Det förekommer även halk- och klämrisk samt risk vid elarbeten. Processutslagning genom strömbortfall eller genom förorening i avloppsvattnet. Förorening av dricksvatten på grund av återsug i spolslangar. Bortfall av larm och styrsystem genom bortfall av telekommunikation och radio. Sedan tidigare (år 2001) finns en riskanalys som berör reningsverken i Arbrå, Kilafors och Häggesta. Riskanalysen är uppdelad i två delar: 1. Bedömning av konsekvenser av bräddning av orenat avloppsvatten. Riskanalysen är av sådan art att den inte behöver revideras rutinmässigt. 2. Riskanalys gällande de kemiska produkter som används i verksamheten. Riskanalysen omfattar risker ur både arbetsmiljösynpunkt och miljösynpunkt. Den revideras i samband med byte av kemikalier.

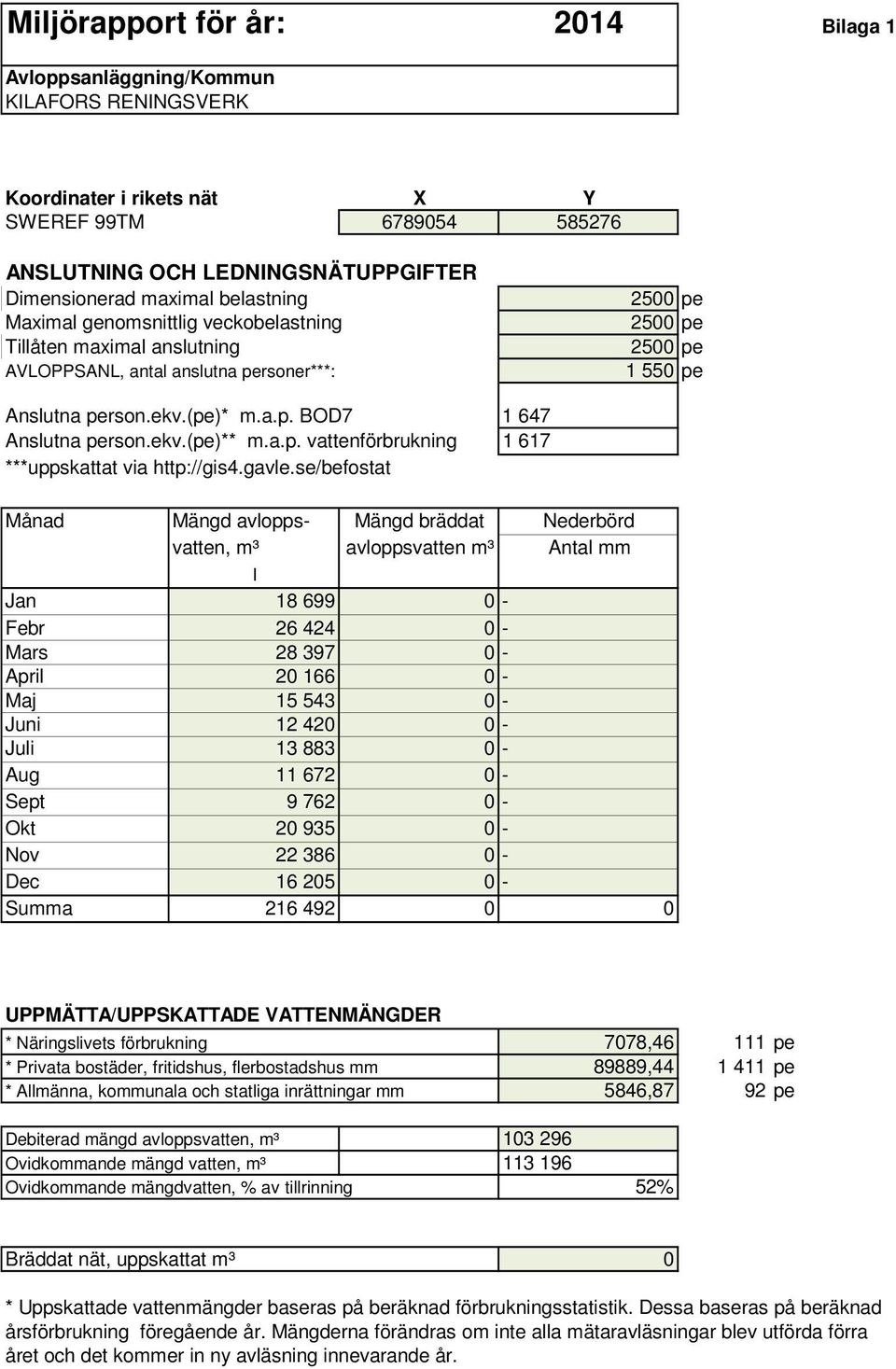

20 Miljörapport för år: 2014 Bilaga 1 Avloppsanläggning/Kommun KILAFORS RENINGSVERK Koordinater i rikets nät X Y SWEREF 99TM ANSLUTNING OCH LEDNINGSNÄTUPPGIFTER Dimensionerad maximal belastning Maximal genomsnittlig veckobelastning Tillåten maximal anslutning AVLOPPSANL, antal anslutna personer***: 2500 pe 2500 pe 2500 pe pe Anslutna person.ekv.(pe)* m.a.p. BOD Anslutna person.ekv.(pe)** m.a.p. vattenförbrukning ***uppskattat via Månad Mängd avlopps- Mängd bräddat Nederbörd vatten, m³ avloppsvatten m³ Antal mm I Jan Febr Mars April Maj Juni Juli Aug Sept Okt Nov Dec Summa UPPMÄTTA/UPPSKATTADE VATTENMÄNGDER * Näringslivets förbrukning 7078, pe * Privata bostäder, fritidshus, flerbostadshus mm 89889, pe * Allmänna, kommunala och statliga inrättningar mm 5846,87 92 pe Debiterad mängd avloppsvatten, m³ Ovidkommande mängd vatten, m³ Ovidkommande mängdvatten, % av tillrinning 52% Bräddat nät, uppskattat m³ 0 * Uppskattade vattenmängder baseras på beräknad förbrukningsstatistik. Dessa baseras på beräknad årsförbrukning föregående år. Mängderna förändras om inte alla mätaravläsningar blev utförda förra året och det kommer in ny avläsning innevarande år.

21 Miljörapport för år: 2014 Bilaga 2 Avloppsanläggning/Kommun KILAFORS RENINGSVERK Inkommande vattenmängd under året exklusive bräddad mängd vid verket, m³ Ink.flöde (m3/d): 593 Bräddflöde nät+verk, m³ 0 INKOMMANDE BELASTNING FÖRORENINGSHALTER OCH -MÄNGDER Parameter Halt i mg/l Inkommande mängder Provtagningspunkt, prov-in I II I+II Enhet Antal prov Medelvärde* Maxvärde prov-in Bräddat vatten Totalt och provtyp COD-Cr 12 dp 508,3 110,0 110,0 ton/år BOD-7 12 dp 194,3 42,1 42,1 ton/år P-tot 12 dp 6,1 1,3 1,32 ton/år N-tot 12 dp 44,9 9,7 9,7 ton/år NH4-N 0-0,0 0,00 ton/år UTGÅENDE BEHANDLAT VATTEN FÖRORENINGSHALTER OCH -MÄNGDER Parameter Halt i mg/l Utgående mängder Provtagningspunkt, prov-ut I II I+II Enhet Antal prov Medelvärde* Maxvärde prov-ut Bräddat vatten Totalt och provtyp vid verket COD-Cr 24 dp 34,14 7,4-7,4 ton/år BOD-7 24 dp 3,59 0,8-0,8 ton/år P-tot 24 dp 0,089 0,0-0,0 ton/år N-tot 24 dp 22,36 4,8-4,8 ton/år NH4-N 0,00 0,0-0,0 ton/år Susp.substans 24 dp 7,30 1,6-1,6 ton/år Månadsmedelvärden BOD Fosfor BOD Fosfor mg/l mg/l mg/l mg/l 1 Januari 4,299 0,079 7 Juli 3,000 0,073 2 Februari 3,000 0,050 8 Augusti 5,000 0,080 3 Mars 4,000 0,050 9 September 3,505 0,229 4 April 3,000 0, Oktober 3,000 0,076 5 Maj 3,000 0, November 3,491 0,095 6 Juni 3,000 0, December 3,563 0,123 Riktvärde för månadsmedelvärde (mg/l) 15,00 0,50 Årsgränsvärde, utsläpp kg per dygn BOD Fosfor BOD Fosfor kg/dygn kg/dygn kg/dygn kg/dygn ,13 0,05 Gränsvärde 15,00 0,50 Anmärkningar När analysresultatet har understigit rapporteringsgränsen, (tex <3 mg/l för BOD7 och <5 mg/l susp), så används det numeriska värdet av rapporteringsgränsen, dvs < tecknet tas bort.

22 Miljörapport för år: 2014 Bilaga 3 Avloppsanläggning/Kommun KILAFORS RENINGSVERK Utgående vattenmängd under året exklusive bräddad mängd vid verket, m³ Utg.flöde (m3/d): 593 Bräddflöde nät+verk, m³ 0 INKOMMANDE BELASTNING FÖRORENINGSHALTER OCH -MÄNGDER Inkommande mängder I II I+II Enhet Metaller prov-ut Bräddat vatten Totalt Metaller halt i µg/l Bly 2,92 0,63 0,63 kg/år Kadmium 0,14 0,03 0,03 kg/år Krom 3,11 0,67 0,67 kg/år Koppar 26,15 5,66 5,66 kg/år Nickel 3,80 0,82 0,82 kg/år Kvicksilver 0,100 0,02 0,02 kg/år Zink 153,83 33,30 33,30 kg/år UTGÅENDE BEHANDLAT VATTEN FÖRORENINGSHALTER OCH -MÄNGDER Utgående mängder I II I+II Enhet Metaller prov-ut Bräddat vatten Totalt Metaller halt i µg/l Bly 2 dp 0,20 0,04-0,04 kg/år Kadmium 2 dp 0,02 0,00-0,00 kg/år Krom 2 dp 0,72 0,16-0,16 kg/år Koppar 2 dp 11,45 2,48-2,48 kg/år Nickel 2 dp 8,96 1,94-1,94 kg/år Kvicksilver 2 dp 0,100 0,02-0,02 kg/år Zink 2 dp 15,18 3,29-3,29 kg/år Aluminium 24 dp 0,56 0,12-0,12 ton/år Beräknad utfällning till slammet, kg Bly Kadmium Krom Koppar Nickel Kvicksilver Zink 0,59 0,02 0,52 3,18-1,12 0,00 30,02 Avskiljningsgrad, andel som hamnar i slammet Bly Kadmium Krom Koppar Nickel Kvicksilver Zink 93% 84% 77% 56% -136% 0% 90% Anmärkningar När analysresultatet har understigit rapporteringsgränsen, (tex <3 mg/l för BOD7 och <5 mg/l susp), så används det numeriska värdet av rapporteringsgränsen, dvs < tecknet tas bort. En effekt av detta beräkningsätt är ämnen som rapporterats som <x får ett högre värde än det borde vara

23 Miljörapport för år: 2014 Bilaga 4.1 Avloppsanläggning/Kommun KILAFORS RENINGSVERK Resultat från slammanalyser Laboratorium Alcontrol AB Förbrukad mängd fällningskemikalie kg 4 slamprover per år Producerad mängd slam 2165 ton Polymer för avvattning Parameter Enhet Medel- RSD Antal värden Kvot Cd/P Mängd i slam Innehåll Varav från Varav från värde % större än gränsvärde mg/kg kg/år Fällningskem fällningskem fällningskem SFS 1985:840 mg/kg TS kg/år % Torrsubstans vikts-% 3,0 3,0 3,0 3,0 3,0 3,00% 0,0% Glödgn.förlust % av TS #DIVISION/0! #DIVISION/0! Glödrest % av TS 100% 100% 100% 100% 100% 100% 0,0% Totalforsfor % av TS #DIVISION/0! #DIVISION/0! #DIVISION/0! N-tot % av TS #DIVISION/0! #DIVISION/0! #DIVISION/0! NH4-N % av TS #DIVISION/0! #DIVISION/0! #DIVISION/0! Kalium % av TS #DIVISION/0! #DIVISION/0! #DIVISION/0! Kalkverkan(CaO) ph #DIVISION/0! #DIVISION/0! Järn mg/kg TS 0, ,323 Aluminium mg/kg TS #DIVISION/0! #DIVISION/0! #DIVISION/0! ,018 #DIVISION/0! Silver mg/kg TS #DIVISION/0! #DIVISION/0! #DIVISION/0! 0,100 0,003 #DIVISION/0! Arsenik mg/kg TS 0,050 0,002 Bly mg/kg TS #DIVISION/0! #DIVISION/0! 0 st >100 #DIVISION/0! 0,200 0,007 #DIVISION/0! Kadmium mg/kg TS #DIVISION/0! #DIVISION/0! 0 st > 2 #DIVISION/0! #DIVISION/0! 0,040 0,001 #DIVISION/0! Koppar mg/kg TS #DIVISION/0! #DIVISION/0! 0 st > 600 #DIVISION/0! #DIVISION/0! 0,700 0,023 #DIVISION/0! Krom mg/kg TS #DIVISION/0! #DIVISION/0! 0 st > 100 #DIVISION/0! 1,000 0,033 #DIVISION/0! Kvicksilver mg/kg TS #DIVISION/0! #DIVISION/0! 0 st > 2,5 #DIVISION/0! 0,003 0,000 #DIVISION/0! Nickel mg/kg TS #DIVISION/0! #DIVISION/0! 0 st > 50 #DIVISION/0! 0,600 0,020 #DIVISION/0! Zink mg/kg TS #DIVISION/0! #DIVISION/0! 0 st > 800 #DIVISION/0! 0,500 0,017 #DIVISION/0! Kobolt mg/kg TS 0,000 0,100 0,003 Antimon mg/kg TS 0,000 0,030 0,001 BOR mg/kg TS #DIVISION/0! #DIVISION/0! #DIVISION/0! Vismut mg/kg TS #DIVISION/0! #DIVISION/0! #DIVISION/0! Molybden mg/kg TS #DIVISION/0! #DIVISION/0! #DIVISION/0! Tenn mg/kg TS #DIVISION/0! #DIVISION/0! #DIVISION/0! Calcium mg/kg TS #DIVISION/0! #DIVISION/0! #DIVISION/0! Magnesium mg/kg TS #DIVISION/0! #DIVISION/0! #DIVISION/0! Selen mg/kg TS #DIVISION/0! #DIVISION/0! #DIVISION/0! 0,030 0,001 Tellur mg/kg TS #DIVISION/0! #DIVISION/0! Guld mg/kg TS #DIVISION/0! #DIVISION/0! Platina mg/kg TS #DIVISION/0! #DIVISION/0! Flouranten mg/kg TS #DIVISION/0! #DIVISION/0! #DIVISION/0! Toluen mg/kg TS 0,000 Nonylfenol mg/kg TS #DIVISION/0! #DIVISION/0! #DIVISION/0! PAH mg/kg TS #DIVISION/0! #DIVISION/0! #DIVISION/0! PCB mg/kg TS #DIVISION/0! #DIVISION/0! #DIVISION/0! DDT mg/kg TS Diftalater (DEHP) mg/kg TS PBDE * mg/kg TS Sulfat 50000,0 1661,300 Al2O ,0 5847,776 Klorid (Cl) ,0 6977,460 Sulfat kg

24 Miljörapport för år: 2014 Bilaga 4.1 Avloppsanläggning/Kommun KILAFORS RENINGSVERK Massbalans Inkommande Inkommande via Utgående Mängd i slam vatten fällningskemikalie vatten kg/år kg/år kg/år kg/år Totalforsfor 1 318,74-19,24 #DIVISION/0! Bly 0,63 0,01 0,04 #DIVISION/0! Kadmium 0,03 0,00 0,00 #DIVISION/0! Koppar 5,66 0,02 2,48 #DIVISION/0! Krom 0,67 0,03 0,16 #DIVISION/0! Kvicksilver 0,02 0,00 0,02 #DIVISION/0! Nickel 0,82 0,02 1,94 #DIVISION/0! Zink 33,30 0,02 3,29 #DIVISION/0! Kadmium/fosforkvot (mg/kg fosfor 22,5 #DIVISION/0! Mottagning av externslam ton medel TS-halt ton TS Rengsjö reningverk - Växbo reningsverk - Flästa reningsverk - Slutna tankar - Summa 0 0 ton Koncentration i slammet mg/kg TS Slam Rengsjö RV Slam Växbo RV Slam Flästa RV Slam slutna tankar mg/kg TS mg/kg TS mg/kg TS mg/kg TS Totalforsfor Bly Kadmium Koppar Krom Kvicksilver Nickel Zink Kadmium/fosforkvot (mg/kg fosfor #DIVISION/0! #DIVISION/0! #DIVISION/0! #DIVISION/0! Bidrag i kg via slam från små reningsverk Slam rengsjö Slam växbo Slam Flästa Slam slutna tankar kg kg kg kg Totalforsfor Bly Kadmium Koppar Krom Kvicksilver Nickel Zink Utbyten, utgående mängd mätt i procent av inkommande mängd Totalforsfor #DIVISION/0! Krom #DIVISION/0! Bly #DIVISION/0! Kvicksilver #DIVISION/0! Kadmium #DIVISION/0! Nickel #DIVISION/0! Koppar #DIVISION/0! Zink #DIVISION/0! Slambalans Slam till deponitäckning 2 165,00 ton Jordbruk - ton Anläggningsjord - ton Till annan anläggning - ton Summa borttransporterat slam 2 165,00 ton Lagrat slam året slut (till nästa år) - ton Lagrat slam vid årets start (från föregående år) - ton Producerat slam under året 2 165,00 ton Levererat slam under året 2 165,00 ton Lagrat slam årets slut 0 ton

25 Miljörapport för år: 2014 Bilaga 5 Avloppsanläggning/Kommun KILAFORS RENINGSVERK Ledningstyp Dagvatten (m) Avloppsledning Trycksatt (m) Självfall (m) Summa meter avloppshuvudledning 22% 11% 66% Inläckage 9,0 m³/km huvudledning och dygn Inläckage 10,5 m³/km självfallsledning och dygn Rörnätsjobb 0,07% av ledningsnätet tillhörande Kilafors RV har förnyats. UTFÖRDA ÅTGÄRDER PÅ LEDNINGSNÄT Sträcka/gata/område Åtgärd Kod* Längd (m) Ledn.nät Ledningstyp Hallen Nyläggn. RN Kilafors Servisl. Sibo Omläggn. S 12 Kilafors Servisl. Sibo omläggn. R Kilafors servisl. Västansjö v v omläggn. R Kilafors Huvudl. 12,00 *Koder **Orsak S = Spillvatten K = Kombinerad ÅP = Enl.Åtgärdsprogram OG = Ombyggnad gata D = Dagvatten N = Nyanläggningar A = Akutåtgärd Ö = Övrigt R = Renvatten LB = Ledningsbrott UTFÖRDA ÅTGÄRDER PÅ PUMPSTATIONER Pumpstation Åtgärd inga åtgärder inga åtgärder Antal avloppsstopp, huvudledning: 0 Antal avloppstop, servisledning: 0 Antal läckor tryckavloppsledning: 0 Anmärkningar

26 Miljörapport för år: 2014 Bilga 6.1 Avloppsanläggning/Kommun KILAFORS RENINGSVERK BRÄDDNINGSUPPGIFTER Redovisning av bräddning från enskilda bräddavlopp samt andra utsläpp från ledningsnätet (t.ex. vid ledningsbrott). Om antalet utsläppsplatser är stort kan alternativt den totala bräddningsmängden till olika recipienter redovisas. Bräddning till känsliga recipienter bör dock redovisas separat för varje bräddpunkt. Bräddning vid hydraulisk överbelastning Bräddning vid driftavbrott eller planerat underhåll ID-nr Arbetsnamn Brädd- frekvens dygn/år Bräddad tid timmar/år Bräddad mängd m3/år Anmärk ning Bräddfrekvens dygn/år Bräddad tid timmar/år Bräddad mängd m3/år Anmärkning (t.ex. orsak) Lokalt styrsystem Mätanordning Larmsignal Recipient Koordinat Rehn APU406 Sibo, Tyko Karlsson R-Op45 Tryckgivare Larm i styrsystem via radiolänk Dike , APU405 Sibo, Tabbersberg R-Op45 Tryckgivare Larm i styrsystem via radiolänk Å , APU404 Sibo R-Op45 Tryckgivare Larm i styrsystem via radiolänk Å , APU407 Kilafors, Björnnäsudden R-Op45 Tryckgivare Larm i styrsystem via radiolänk Sjö (Bergviken) , APU410 Kilafors, Norrbyn R-Op45 Tryckgivare Larm i styrsystem via radiolänk Å , APU409 Kilafors, Hälla R-Op45 Tryckgivare Larm i styrsystem via radiolänk Å , APU401 Kilafors, Hällagården R-Op45 Tryckgivare Larm i styrsystem via radiolänk Dike , APU403 Kilafors, Hallen R-Op45 Tryckgivare Larm i styrsystem via radiolänk Å , APU402 Kilafors, Bruksåkern R-Op45 Tryckgivare Larm i styrsystem via radiolänk Dike , APU413 Kilafors, Herrgården Vippa - Å , BR6 Brädavlopp Bräddning vid underhåll på ledningsnät Reningsverket Kilafors Kilafors reningsverk reningsverk

27 Miljörapport för år: 2014 Bilga 6.2 Avloppsanläggning/Kommun KILAFORS RENINGSVERK Kilafors spillvattennät omfattar drygt 34 km ledningar. Totalt finns 10 st objekt upptagna på GIS-kartan som avloppspumpstationer. Av dem finns 9 st ute på spillvattenhuvudledningsnätet. 1 objekt (vid Kilafors Herrgård) är av typen LTApumpstation (LågTrycksAvlopp). LTA-stationer pumpar vidare avloppsvatten från 1 eller möjligen två fastigheter, samtliga pumpstationer drivs av Helsingevatten. Utöver detta finns ett bräddavlopp på ledningsnätet. De större pumpstationerna är kopplade med larm till övervakningssystemet på Bollnäs Reningsverk. När det bräddar registreras hur lång tid det bräddar samt vilket datum bräddningen inträffat. Översiktskarta för Kilafors ledningsnät Pumpstationernas placering i förhållande till varandra. ID-nr Arbetsnamn Byggår Rehn Antal abonnenter uppströms Förmedlat debiterat avlopp m3/år Bräddad Bräddad Bräddad Bräddad tid tid tid tid APU406 Sibo, Tyko Karlsson data saknas APU405 Sibo, Tabbersberg data saknas APU404 Sibo data saknas APU407 Kilafors, Björnnäsudden data saknas APU410 Kilafors, Norrbyn data saknas APU409 Kilafors, Hälla data saknas APU401 Kilafors, Hällagården data saknas APU403 Kilafors, Hallen data saknas APU402 Kilafors, Bruksåkern data saknas APU413 Kilafors, Herrgården data saknas BR6 Brädavlopp data saknas Bräddning vid underhåll på ledningsnät data saknas Reningsverket Bräddad volym Bräddad volym Bräddad volym Bräddad volym Kilafors RV Kilafors reningsverk I rutorna visas mängd debiterat avloppsvatten som passerar genom pumpstationen årligen (i detta fall år 2012). Den grönfärgade rutan i centrum symboliserar reningsverket och visar total mängd debiterat avloppsvatten till Reningsverket

28 Kilafors Reningsverk 2 Processbeskrivning Processbeskrivningen avser normaldrift av anläggningen. Till processbeskrivningen finns ett processchema (se flik 5). Mekanisk rening Inkommande avloppsvatten rinner in till avloppsreningsverket med självfall. Innan den mekaniska reningen finns ett nödutlopp. Avloppsvatten som leds via nödutloppet till recipienten flödesmäts med flödesmätare (FL213) och provtas med vaccumprovtagare (VP221). Avloppsvattnet genomgår mekanisk rening genom rensavskiljning över ett rensgaller (M311). Rensgallrets cykler styrs av nivån innan gallren, nivån mäts med ultraljudsgivare (L300). Vippa som indikerar hög nivå är placerade innan gallret. Avskilt rens avlastas i en tvättpress (M312) som tvättar, pressar och transporterar renset till ett sopkärl med hjälp av en mottrycksskruv (M313). Tvätt- och spolvatten tillförs renstvätten via magnetventiler och styrs av inställbara gångtider efter tvättpressens sekvenser. Efter rensavskiljning leds avloppsvattnet till ett luftat sandfång för avskiljning av sand och sump. Sand från sandfånget slamsugs med slamsugbil vid behov. Luft till sandfånget tillförs från blåsmaskinerna (M510 och M511) via luftspett. Efter sandfånget leds det mekaniskt renade avloppsvattnet till en pumpstation som uppfordrar vattnet till det biologiska reningssteget. I pumpstationen finns ett bräddutlopp. Avloppsvatten som leds via bräddutloppet till recipienten och flödesmäts med flödesmätare (FL213 och FL212). Bräddat avloppsvatten provtas med vaccumprovtagare (VP221). Kilafors avloppsreningsverk Instruktion för drift och skötsel Helsinge Vatten AB 2014

29 Biologisk rening Avloppsvattnet uppfordras till den biologiska reningen med tre inloppspumpar (P401, P402 och P403). Pumparna styrs av nivågivare (L400) som är placerad i avloppssumpen. Inkommande avloppsvatten flödesmäts med flödesmätare (FL211). Biologisk rening sker genom aktivslammetoden i en luftningsbassäng. Luft tillförs systemet, via bottenluftare, från två varvtalsreglerade blåsmaskiner (M510 och M511). Blåsmaskinernas varvtal styrs av syrehaltsmätare (O500) med det börvärde matas in i styrsystemet. Slamhalt i luftningsbassängen mäts med hjälp av slamhaltsmätare (SS501). Bildade bioflockar avskiljs i efterföljande mellansedimenteringsbassäng. Slam som sedimenterat transporteras med bottenslamskrapa till sedimenteringsbassängens slamficka och återpumpas som returslam eller tas ur processen som överskottsslam. Biologisk rening sker genom aktivslammetoden i luftningsbassäng. Syresättning sker med bottenluftare av membrantyp. Bildade bioflockar avskiljs i efterföljande sedimenteringsbassäng (sedimenteringsbassäng 1). Slam som sedimenterat transporteras med bottenslamskrapa (M521) till sedimenteringsbassängens slamficka och återpumpas som returslam eller tas ur processen som överskottsslam. Slam från slamfickan pumpas ut med excenterskruvpump för returslam (P522) eller överskottsslam (P821) via automatventiler (M523 och M524). Flytslam avdrages och återpumpas till rensgallret manuellt från flytslamgrop med pump (P811). Överskottsslamuttaget sker tidsstyrt med start- och gångtider fördelade över dygnet. Det slam som tas ut som överskottsslam transporteras till slamsilo 1 eller 2 via automatventil (M525). Returslampumpningen sker kontinuerligt då överskottsslam inte tas ut, automatventil (M525) är då i stängt läge. Kilafors avloppsreningsverk Instruktion för drift och skötsel Helsinge Vatten AB 2014

30 Kemisk rening Kemisk rening sker genom efterfällning. Fällningskemikalien förvaras i en tank där nivån mäts med ultraljudsgivare (L600). Det kemiska reningssteget består av en blandningsbassäng med toppmonterad propelleromrörare (M635 används ej) dit fällningskemikalie doseras med membrandoseringspump (P611). Doseringen styrs av börvärde/ mängd inkommande avloppsvatten (ml/m 3 ). Inkommande avloppsvatten mäts med MAG-mätare (FL211), maxbegränsning för dosering finns. Därefter leds avloppsvattnet till ett flockningssteg bestående av fyra kammare med toppmonterade propelleromrörare (M631, M632, M633 och M634). De tre första omrörarna har samma hastighet. Den bortersta omröraren kan regleras med potentiometer och går normalt på ett lägre varvtal för att inte förstöra flockuppbyggnaden. Efter flockningen leds avloppsvattnet in i sedimenteringsbassäng 2. Bildade kemflockar avskiljs och sedimenterat kemslam transporteras till sedimenteringsbassängens slamficka med linslamskrapa (M641). Slam från slamfickan pumpas ut med excenterskruvpump för returslam (P522) eller överskottsslam (P821) via automatventiler (M642 och M643). Flytslam avdrages och återpumpas till rensgallret manuellt från flytslamgrop med pump (P811). Överskottsslamuttaget sker tidsstyrt med start- och gångtider fördelade över dygnet. Det slam som tas ut som överskottsslam transporteras till slamsilo 1 eller 2, automatventil (M525) är då i stängt läge. Returslampumpningen sker kontinuerligt via automatventil (M525) då överskottsslam inte tas ut. Utgående avloppsvatten ph-mäts (L610) och provtas med flödesstyrd vacuumprovtagare (VP222) innan det leds till recipienten via en desinfektionsbassäng. Till desinfektionsbassängen kan klor doseras med hjälp av membrandoseringspump (P612). Kilafors avloppsreningsverk Instruktion för drift och skötsel Helsinge Vatten AB 2014

31 Slambehandling Överskottsslam från sedimenteringsbassäng 1 och 2 pumpas (P821) till två slammagasin. Fördelningen av slammet mellan de båda slammagasinen sker med hjälp av automatventiler (M832 och M833) som alternerar öppet/stängd 1ggr/dygn. Nivån i slammagasin 1 och 2 mäts med ultraljudsgivare respektive tryckgivare (L830 resp. L831). Som säkerhet finns 2 högnivåvippor monterade i magasinen. Vid högnivåindikering stoppas all inpumpning till magasinen. Klarfasen i slammagasinen dekanteras av manuellt med dekanteringspumpar (M836 och M837) innan slammet hämtas med slamsugbil. Dekantatet leds till inkommande avloppsvatten. Slamsugbil tankar slam från slammagasin 1 och 2 via manuellt manövrerad ventil (M838 resp. M839). Slammet transporteras till Häggesta avloppsreningsverk för behandling. Kilafors avloppsreningsverk Instruktion för drift och skötsel Helsinge Vatten AB 2014

32 Bilaga Y, rapportering Miljörapport 2014 Bilaga Y individuella analysresultat KILAFORS RENINGSVERK BOD7 (ATU) COD(Cr) Kväve tot, N Fosfor tot, P Datum Månad Flöde mg/l mg/l mg/l inkommande dygnsprov ,9 inkommande dygnsprov ,2 inkommande dygnsprov inkommande dygnsprov ,9 inkommande dygnsprov ,1 inkommande dygnsprov inkommande dygnsprov ,2 inkommande dygnsprov ,1 inkommande dygnsprov ,4 rapporteringsgräns ,05 5 Månad Flöde Aluminium, Al ph BOD7 (ATU) COD(Cr) Kväve tot, N Fosfor tot, P Susp.substans Dosering Utgående dygnsprov ,68 7,5 < ,14 < Utgående dygnsprov ,62 7, ,11 < Utgående dygnsprov ,69 7, ,12 < Utgående dygnsprov ,53 7,2 < ,07 < Utgående dygnsprov ,43 7,4 3 < ,076 < Utgående dygnsprov ,2 6,9 <3 < ,055 < Utgående dygnsprov ,23 6, ,4 < Utgående dygnsprov ,28 7, ,065 < Utgående dygnsprov , ,093 < Utgående dygnsprov ,53 6, ,091 <14 - Utgående dygnsprov ,32 7,3 <3 <30 23 <0.050 < Utgående dygnsprov ,48 7,5 < <0.050 < Utgående dygnsprov ,61 7,3 < ,057 < Utgående dygnsprov ,66 7, ,055 < Utgående dygnsprov ,53 7,3 3 < ,078 < Utgående dygnsprov ,75 7,2 <3 <30 20 <0.050 < Utgående dygnsprov ,48 7,1 4 <30 16 <0.050 < Utgående dygnsprov ,99 7,1 4 <30 13 <0.050 < Utgående dygnsprov ,67 6,9 < <0.050 < Utgående dygnsprov ,97 7, ,12 < Utgående dygnsprov ,6 7,2 4 < ,062 < Utgående dygnsprov ,62 7, ,062 < Metaller, inkommande vattenflöde Volym Bly, Pb Kadmium, Cd Koppar, Cu Krom tot, Cr Kvicksilver, Hg Nickel, Ni Zink, Zn µg/l µg/l µg/l µg/l µg/l µg/l µg/l inkommande dygnsprov ,9 0, ,6 <0.1 5,3 180 inkommande dygnsprov ,4 0, ,8 < Metaller, Utgående vattenflöde Volym Bly, Pb Kadmium, Cd Koppar, Cu Krom tot, Cr Kvicksilver, Hg Nickel, Ni Zink, Zn µg/l µg/l µg/l µg/l µg/l µg/l µg/l Utgående dygnsprov ,2 0, ,3 < Utgående dygnsprov <0.2 < <0.5 <0.1 9,6 13 Utgående dygnsprov <0.2 <0.02 4,2 0,6 < Sida 1
