1 VÄGGSYSTEM ENSKILDA RUM PORTALER RUMSLÖSNINGAR SYSTEMVÄGGAR KONTORSRUM INSPIRATION DÖRRAR GRUPPRUM DESIGN LJUDISOLERING PRODUKTFAKTA TYSTA RUM VÄGGAR GLASADE PARTIER SAMTALSRUM ÖPPNA KONTORSYTOR KONFERENSRUM MONTAGE UNDERTAK MILJÖ PHONEBOX MÖTESRUM INDUSTRIELLT BYGGANDE 1

2 FLEX...3 Inspiration & Idé GLASSLINE...4 GLASSLINE FACTORY...6 GLASSLINE WOOD...8 WOODLINE FINELINE PLAINLINE FRAMELESS FRAME DOOR GLASSDOOR GLASSDOOR - A SLIDEDOOR - G SLIDEDOOR - W FLOW PHONEBOX WORKBOX Planera & Bygga VÅRA RUM SÅ HÄR GÖR DU KOBINERA VÅRA PRODUKTER LJUDGUIDE INDUSTRIELLT BYGGANDE EGET MONTAGE Grafisk produktion: Condesign Info Productions/5390/VER. 3 Produktfakta GLASSLINE GLASSLINE FACTORY GLASSLINE WOOD WOODLINE FINELINE PLAINLINE FRAMELESS FRAME DOOR GLASSDOOR GLASSDOOR - A SLIDEDOOR - G SLIDEDOOR - W FLOW PHONEBOX WORKBOX

3 En partner för dialog Tillsammans formar vi de bästa rumslösningarna. FLEX är en professionell partner för ett optimalt genomförande av bygg- och inredningsprojekt. Med lust och engagemang hjälper vi arkitekter, fastighetsägare, byggföretag, inredningskonsulter och hyresgäster att skapa moderna, funktionella och uttrycksfulla miljöer. Företaget grundades 1973 och ägs sedan 1980-talet av familjen Johnsson via bolaget FLEX Group AB. Företaget har byggts på kunskap och kompetens inom byggbranschen och systemväggsprodukter som företaget efter hand utvecklat och vidareutvecklat. En av grundidéerna är att leverera produkterna inklusive montage med egna montörer för att säkerställa kvalitet hela vägen. Företaget präglas av entreprenörsanda som i dagens läge bland annat kommer till uttryck i en önskan att arbeta nära beställaren och bidra med vår kompetens i att hitta lösningar som förverkligar beställarens vision och önskan. Vi bedriver verksamhet i hela Sverige med huvudkontor och logistikcenter i Örebro och regionskontor/showroom i Stockholm, Göteborg och Malmö. Produkter som tål att synas Våra modulära och genomtänkta system gör att du kan skapa lösningar på det sätt som du vill i olika kombinationer och utförande. Alla produkter är utformade för att passa dina krav på ekonomi, funktion och design. Våra produkter är utvecklade för att vara FLEXibla, väldesignade, ekonomiska, miljövänliga och anpassade för ert behov. Samtliga produkter finns med i Vi är certifierade enligt ISO 9001 &

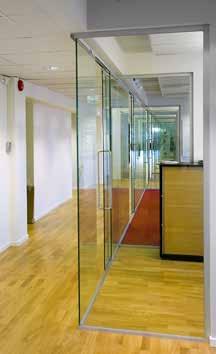

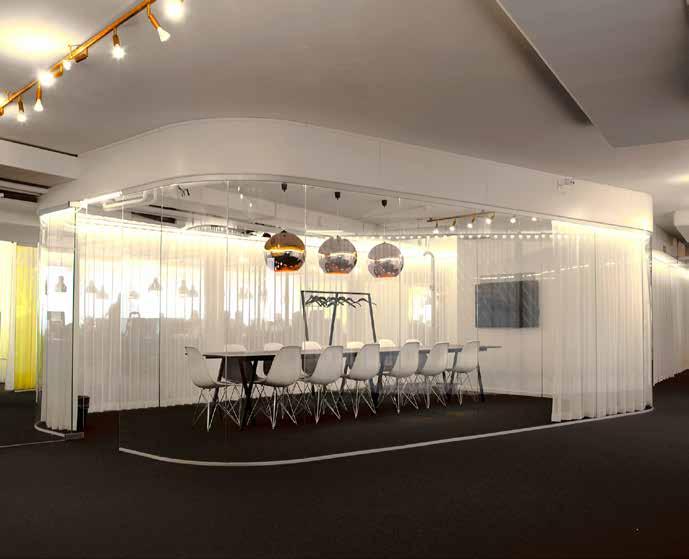

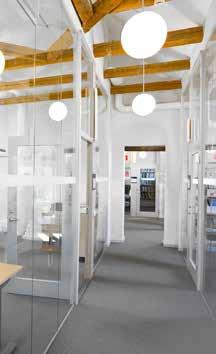

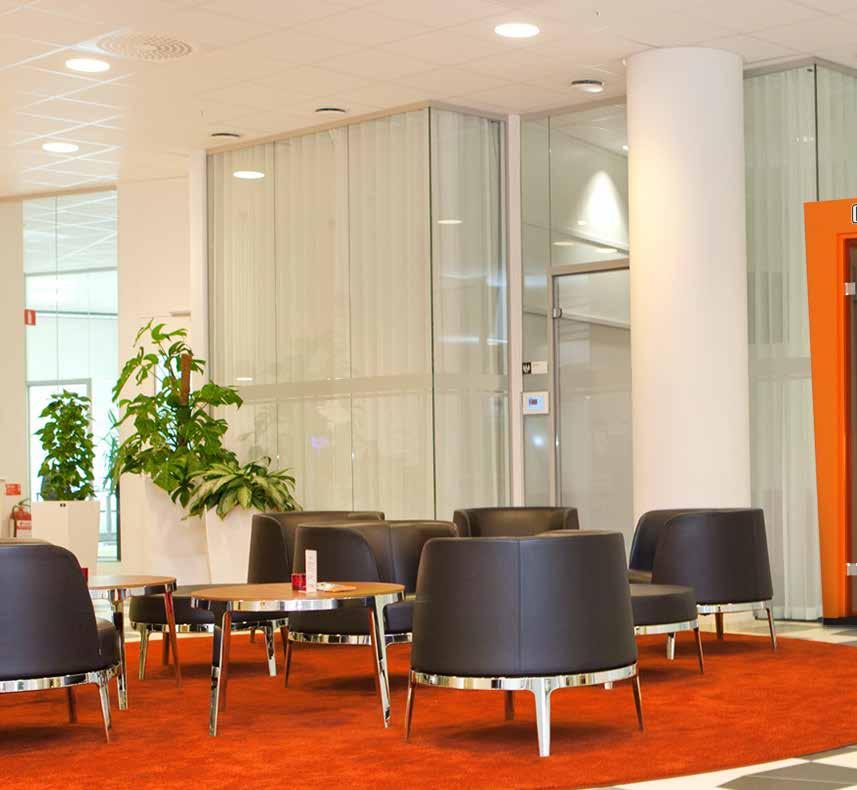

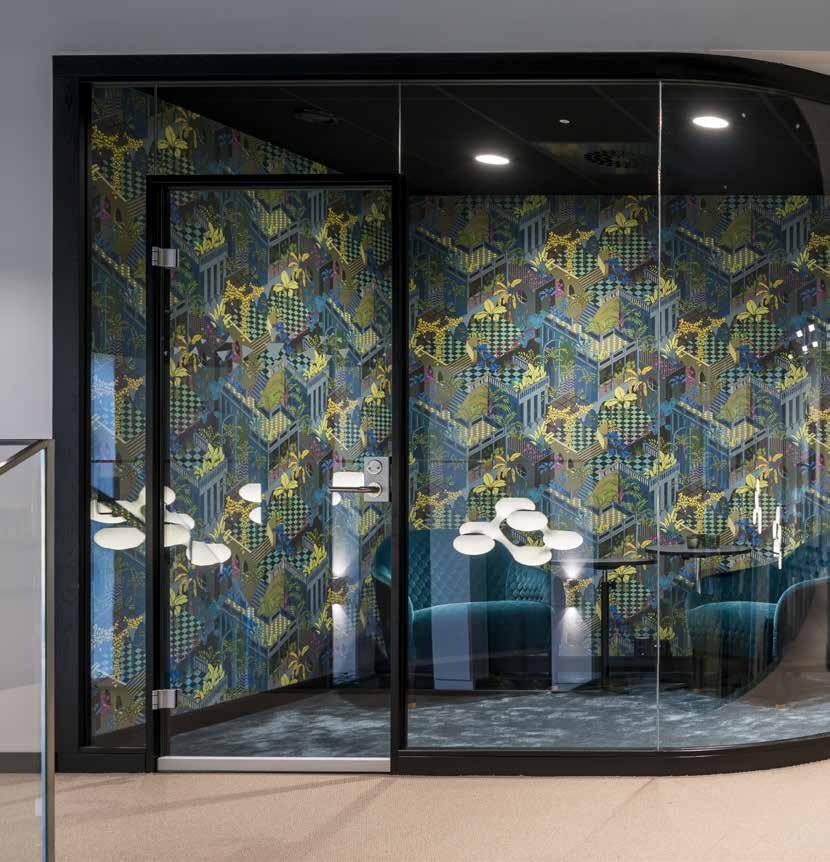

4 INSPIRATION & IDÉ Ett modulärt väggsystem för höga krav på ljud och design. FLEX GLASSLINE Ljust, luftigt och inkluderande FLEX GLASSLINE är en helglasad systemvägg där glasskivorna limmas kant i kant. De kan screentryckas och folieras, utföras böjda i valfri radie och är den systemvägg som ger störst visuell öppenhet. Aluminiumprofilen kan naturanodiseras eller lackeras i valfri NCS-kulör. Om ni vill kunna skärma av och öppna upp efter behov, väljer ni Private Glass, ett klart glas som blir mjölkvitt med en enkel knapptryckning. Tillsammans gör vi verklighet av era visioner. 4 Produktfakta sid 46

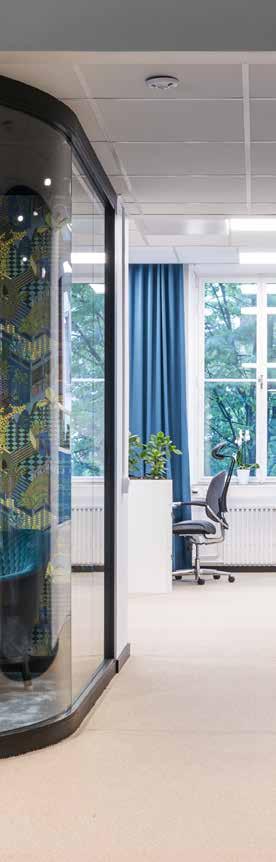

5 ANDRA LÖSNINGAR MED FLEX GLASSLINE INSPIRATION & IDÉ Från idé till färdigt rum. Tillsammans formar vi de bästa rumslösningarna. 5

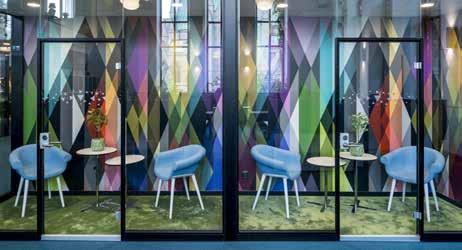

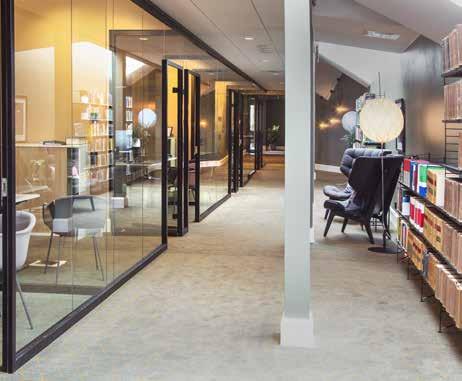

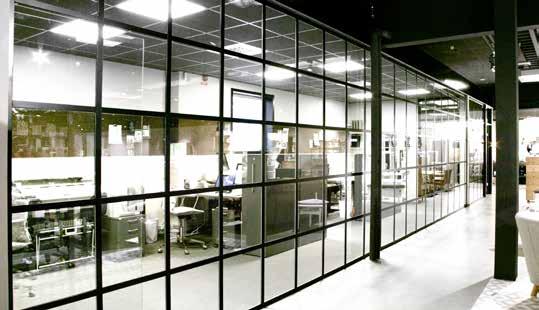

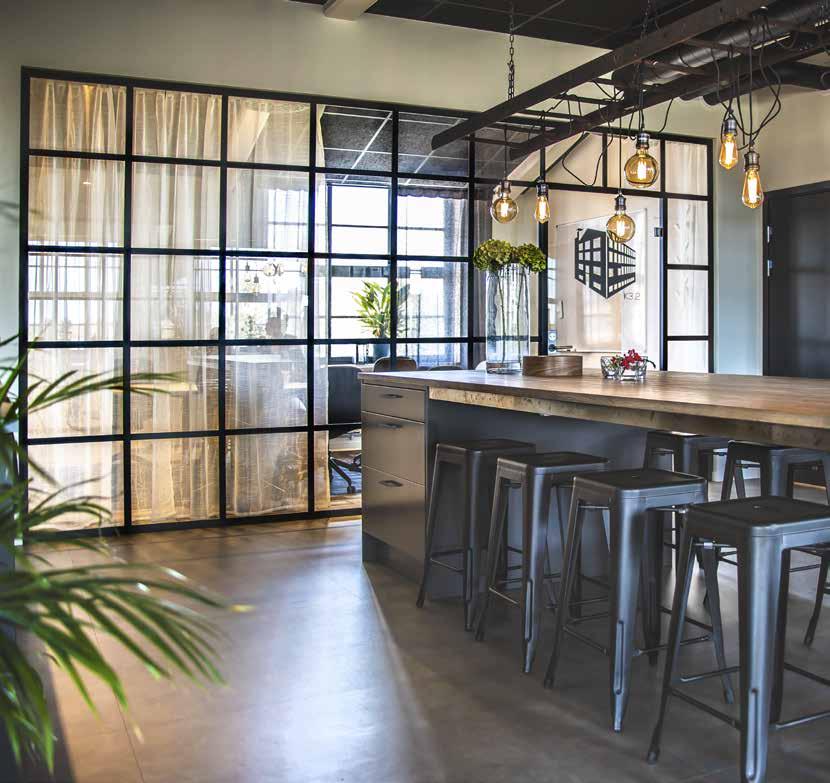

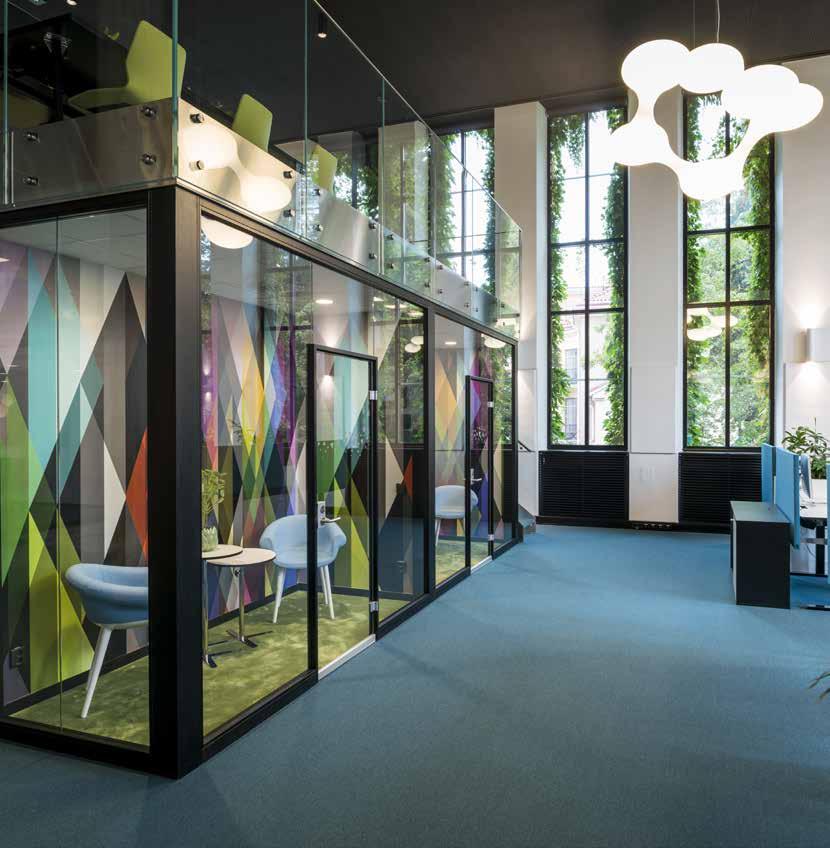

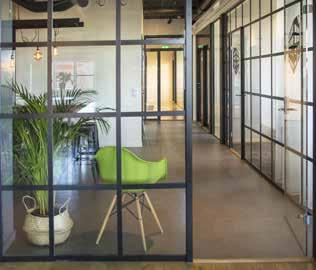

6 INSPIRATION & IDÉ Ett modulärt väggsystem för höga krav på ljud och design. FLEX GLASSLINE FACTORY FLEX GLASSLINE FACTORY är en helglasad systemvägg där glasskivorna limmas kant i kant. Precis som FLEX GLASSLINE och FLEX GLASSLINE WOOD kan de screentryckas, folieras och utföras böjda i valfri radie. FLEX GLASSLINE FACTORY förses med horisontella och vertikala aluminiumprofiler där den spröjsade stilen ger en industriinspirerad känsla. Aluminiumprofilen kan naturanodiseras eller lackeras i valfri NCS-kulör. Tillsammans gör vi verklighet av era visioner. 6 Produktfakta sid 48

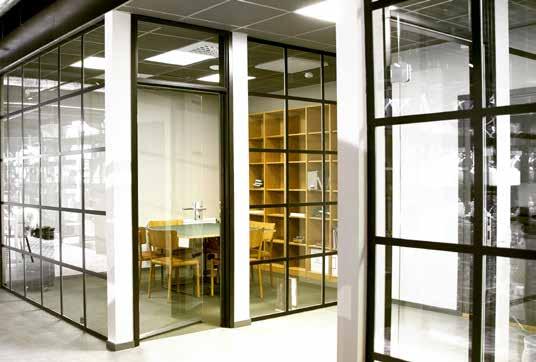

7 ANDRA LÖSNINGAR MED FLEX GLASSLINE FACTORY INSPIRATION & IDÉ Inred för framtida ombyggnader. Tillsammans formar vi de bästa rumslösningarna. 7

8 INSPIRATION & IDÉ Ett modulärt väggsystem för höga krav på ljud och design. FLEX GLASSLINE WOOD 8 Ljust, luftigt och inkluderande FLEX GLASSLINE WOOD är en helglasad systemvägg där glasskivorna limmas kant i kant. I likhet med FLEX GLASSLINE och FLEX GLASSLINE FACTORY kan de screentryckas, folieras och utföras böjda i valfri radie. FLEX GLASSLINE WOOD är den systemvägg som ger störst visuell öppenhet och träprofilen kan lackeras i valfri NCS-kulör eller utföras i fanér alternativt massivt trä. Om ni vill kunna skärma av och öppna upp efter behov, väljer ni Private Glass, ett klart glas som blir mjölkvitt med en enkel knapptryckning. Tillsammans gör vi verklighet av era visioner. Produktfakta sid 50

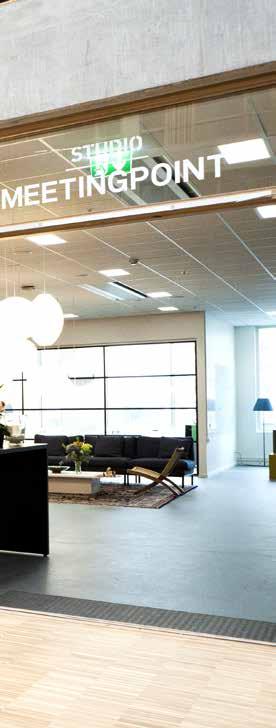

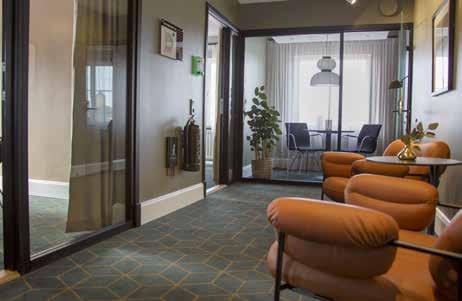

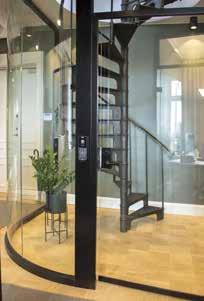

9 ANDRA LÖSNINGAR MED FLEX GLASSLINE WOOD INSPIRATION & IDÉ 9

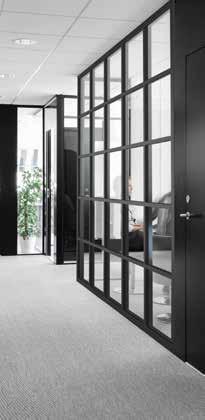

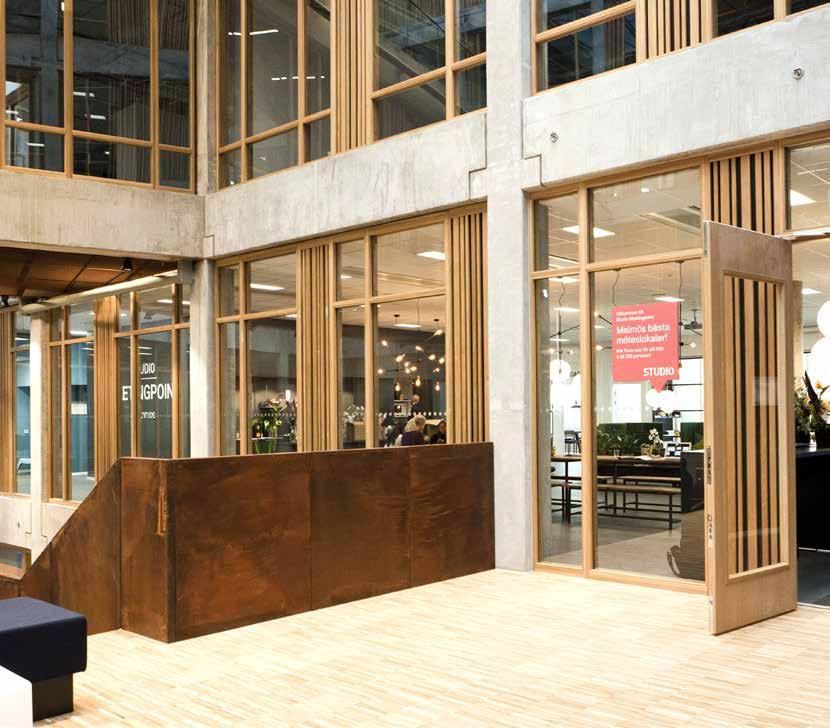

10 INSPIRATION & IDÉ Ett modulärt väggsystem för höga krav på ljud, brand och design. FLEX WOODLINE FLEX WOODLINE är systemväggen som förenar det öppna och eleganta med den gedigna, lyxiga känslan i trä. Välj mellan olika kulörer eller fanerad karm eller massivt trä, exempelvis för allmänna utrymmen och offentliga miljöer. Precis som i FLEX GLASSLINE kan glaset screentryckas i valfritt mönster eller folieras. FLEX WOODLINE kan dessutom levereras med spröjs och glastypen anpassas efter era säkerhets- och ljudkrav. 10 Produktfakta sid 52

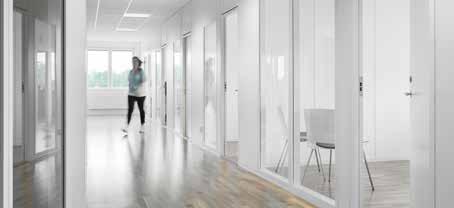

11 ANDRA LÖSNINGAR MED FLEX WOODLINE INSPIRATION & IDÉ 11

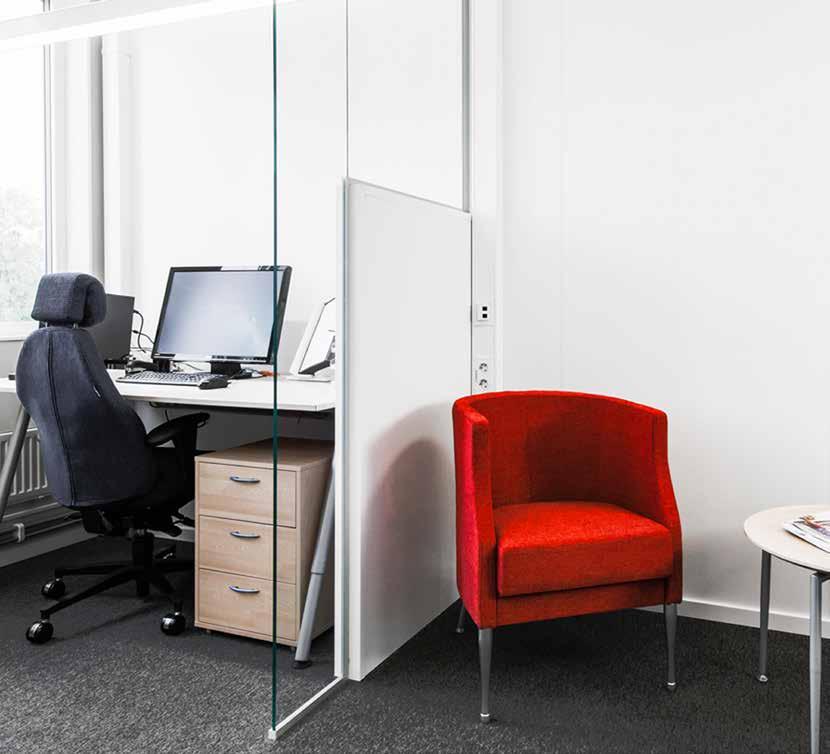

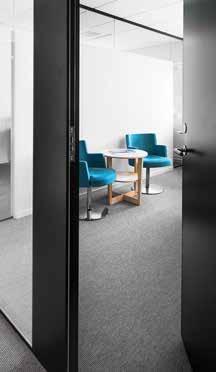

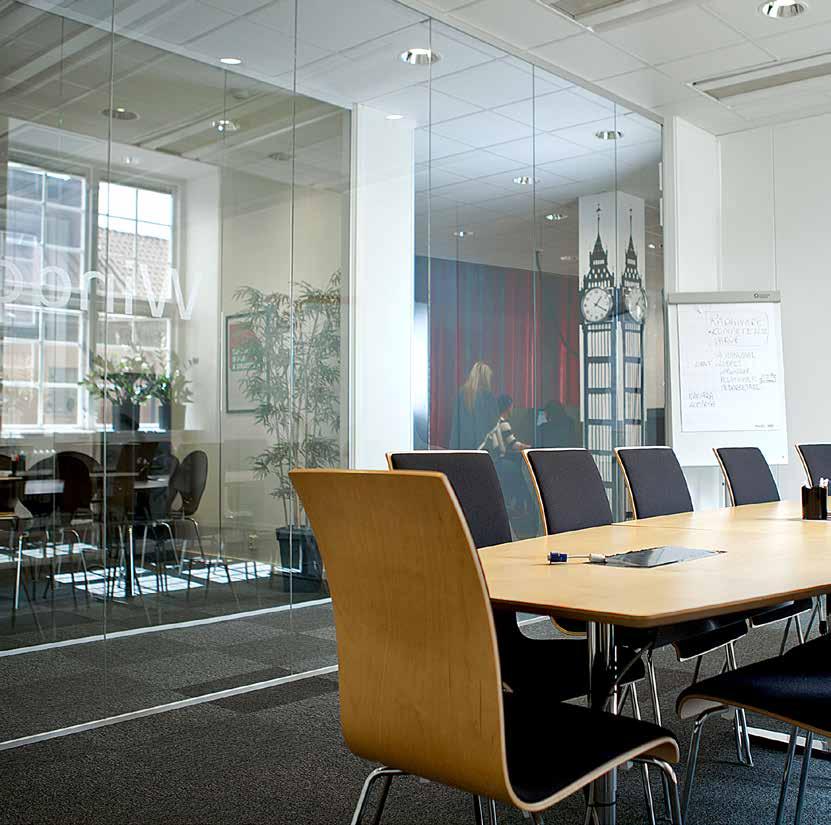

12 INSPIRATION & IDÉ Ett modulärt väggsystem för höga krav på ljud, FLEXibilitet och design. FLEX FINELINE FLEX FINELINE är en modulbyggd, tät systemvägg med V-fog mellan sektionerna och flera olika ytskikt att välja mellan. Berätta vad ni behöver så tar vi tillsammans fram det bästa alternativet, utifrån exempelvis ljudkrav och förstärkningsönskemål för upphängning av hyllor och tv-apparater. 12 Produktfakta sid 54

13 ANDRA LÖSNINGAR MED FLEX FINELINE INSPIRATION & IDÉ När det speciella får möta det vanliga. Tillsammans formar vi de bästa rumslösningarna. 13

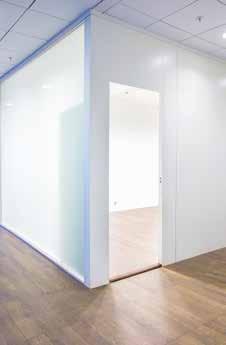

14 INSPIRATION & IDÉ Ett modulärt väggsystem för höga krav på ljud, FLEXibilitet och design. FLEX PLAINLINE Det är detaljerna som gör det: FLEX PLAINLINE är en modulbyggd, tät vägg med diskret, nästintill osynlig skarv mellan sektionerna. Träfiberskivorna lackas i valfri NCS-kulör eller kläs med faner och som med alla våra systemväggar sätter vi tillsammans ihop en komplett och flexibel arbetsmiljö med era behov och visioner i centrum. 14 Produktfakta sid 56

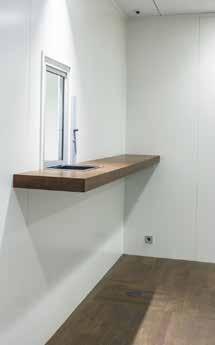

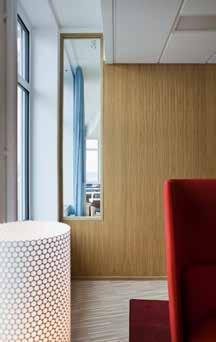

15 ANDRA LÖSNINGAR MED FLEX PLAINLINE Inred för framtida ombyggnader. Tillsammans formar vi de bästa rumslösningarna. INSPIRATION & IDÉ 15

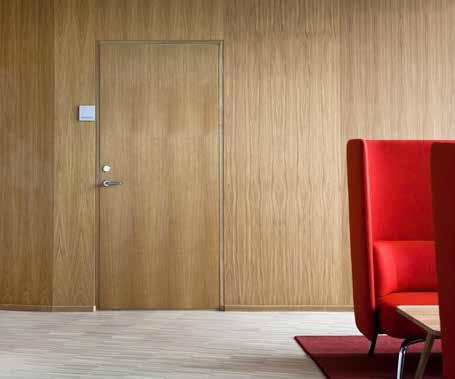

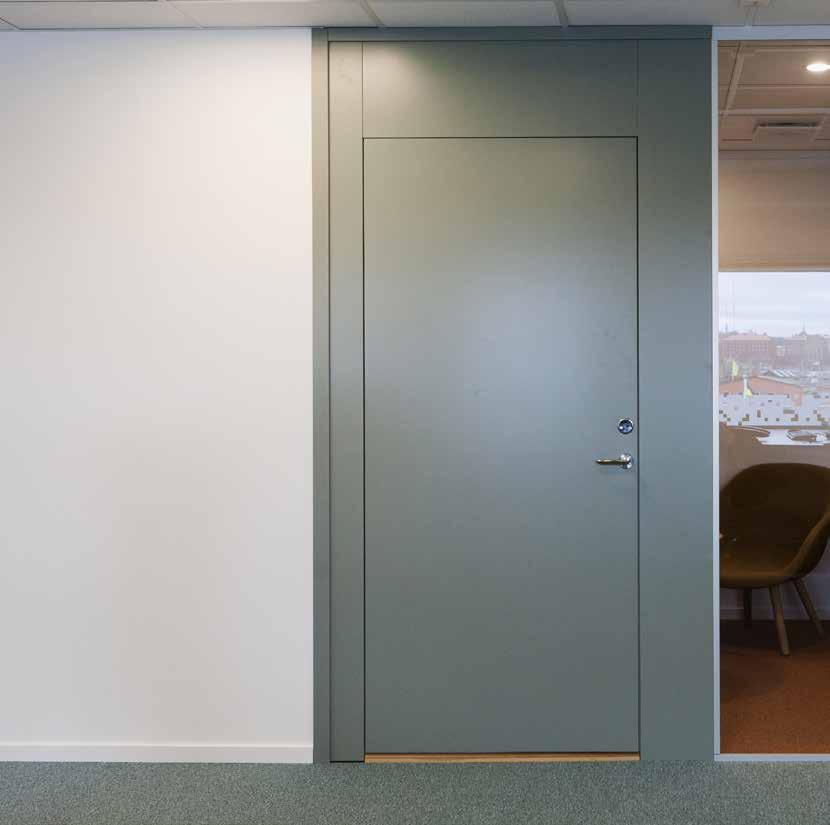

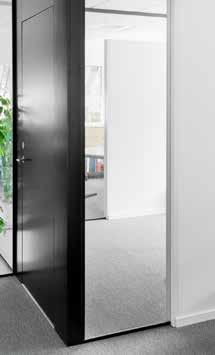

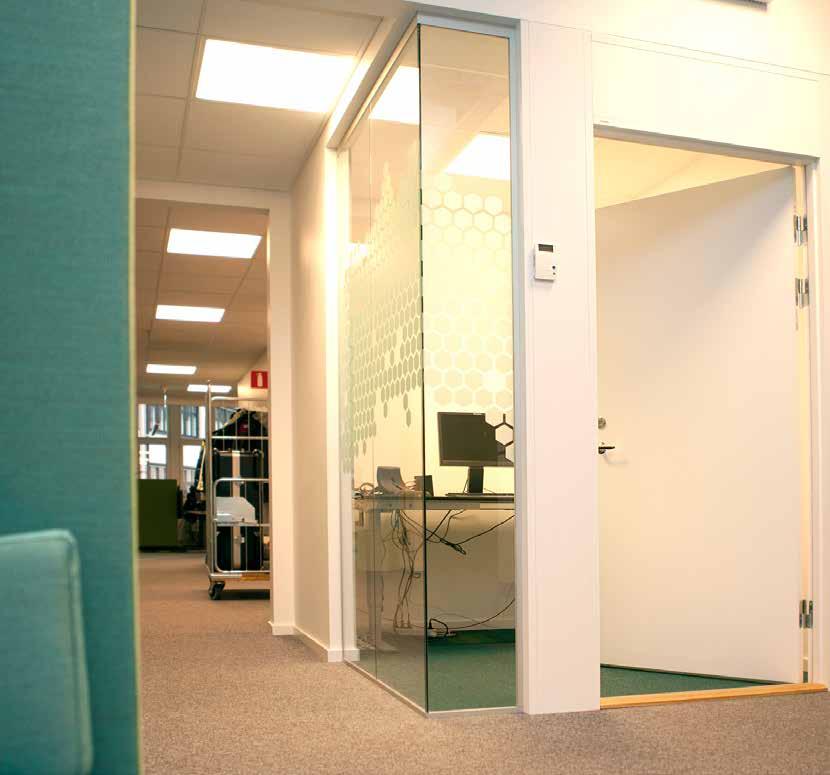

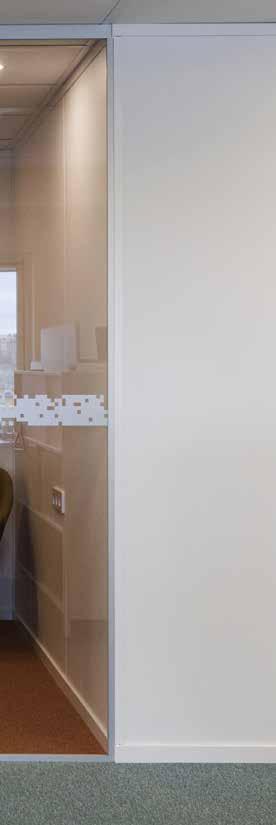

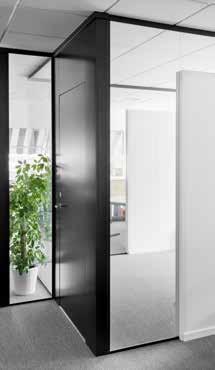

16 INSPIRATION & IDÉ En portallösning för höga krav på ljud och modern design. FLEX FRAMELESS Med sin helt släta utsida är FLEX FRAMELESS vår exklusivaste dörrportal. Dörren utgör en integrerad del av väggen, utan synliga karmar och gångjärn, och dörrbladet livar med portalens utsida. Här kombineras höga ljudkrav med elegant design. Portalen målas eller faneras enligt önskemål och dörrbladen kan vara täta eller ha glasurtag. Portalen kan även utföras som pardörr, användas för utåtgående dörrar samt monteras med sido- eller överluftsdon. Kombineras med såväl våra täta systemväggar som med FLEX GLASSLINE och FLEX WOODLINE. 16 Produktfakta sid 58

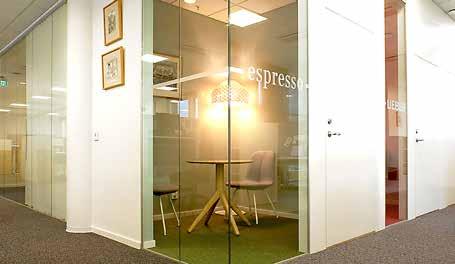

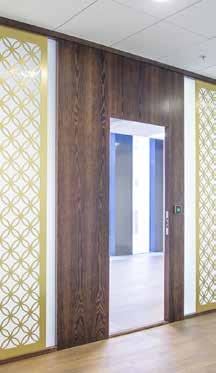

17 ANDRA LÖSNINGAR MED FLEX FRAMELESS INSPIRATION & IDÉ 17

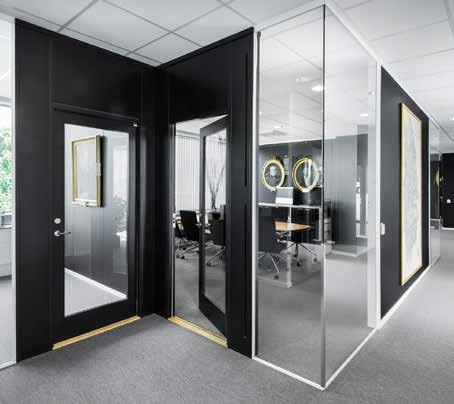

18 INSPIRATION & IDÉ Ett modulärt väggsystem för höga krav på ljud och design. FLEX FRAME FLEX FRAME är en modern dörrportal med höga ljudvärden, synlig karm och indraget dörrblad med eller utan glasurtag. Överstycket kan utföras som tätt, glasat eller överluftsdon och portalen målas eller faneras enligt önskemål. Kombineras med såväl våra täta systemväggar som med FLEX GLASSLINE och FLEX WOODLINE. 18 Produktfakta sid 60

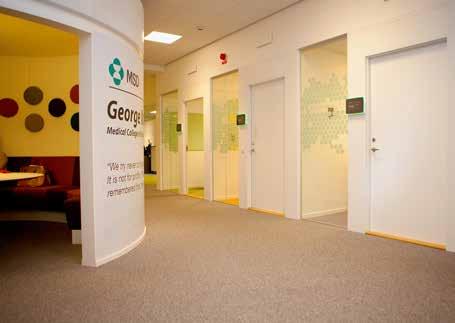

19 ANDRA LÖSNINGAR MED FLEX FRAME FLEXibelt idag. Hållbart imorgon. Tillsammans formar vi de bästa rumslösningarna. INSPIRATION & IDÉ 19

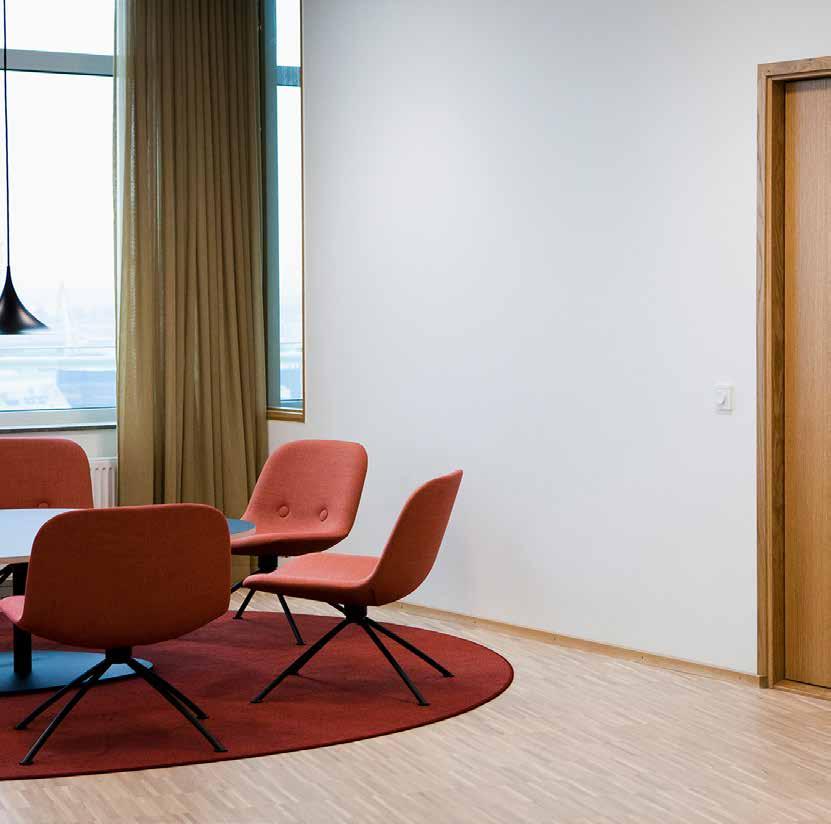

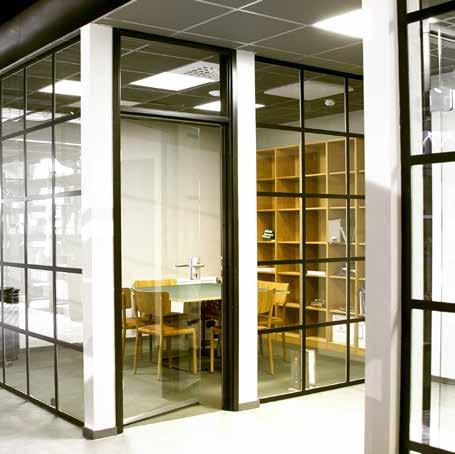

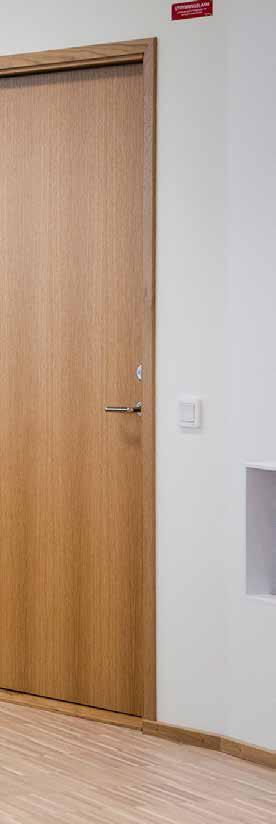

20 INSPIRATION & IDÉ En dörrlösning som uppfyller ljud- och designkrav. FLEX DOOR Under samlingsnamnet FLEX DOOR erbjuder vi ett komplett utbud av moderna dörrar, traditionella spegeldörrar, pardörrar och måttbeställda dörrar, med eller utan glasparti. Designen förstärks med beslag och trycken i olika utföranden samt ytskikt i valfri NCS-kulör eller faner. Dörrarna monteras i våra systemväggar FLEX FINELINE, FLEX PLAINLINE och FLEX WOODLINE eller i platsbyggda öppningar och kan fås med höga ljud- och brandkrav. De kan även levereras med integrerad överdel; ett bra alternativ för att undvika att skära i gips ovanför dörren. 20 Produktfakta sid 62

21 ANDRA LÖSNINGAR MED FLEX DOOR INSPIRATION & IDÉ När det speciella får möta det vanliga. Tillsammans formar vi de bästa rumslösningarna. 21

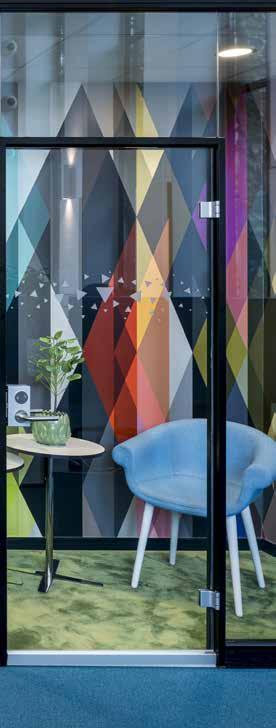

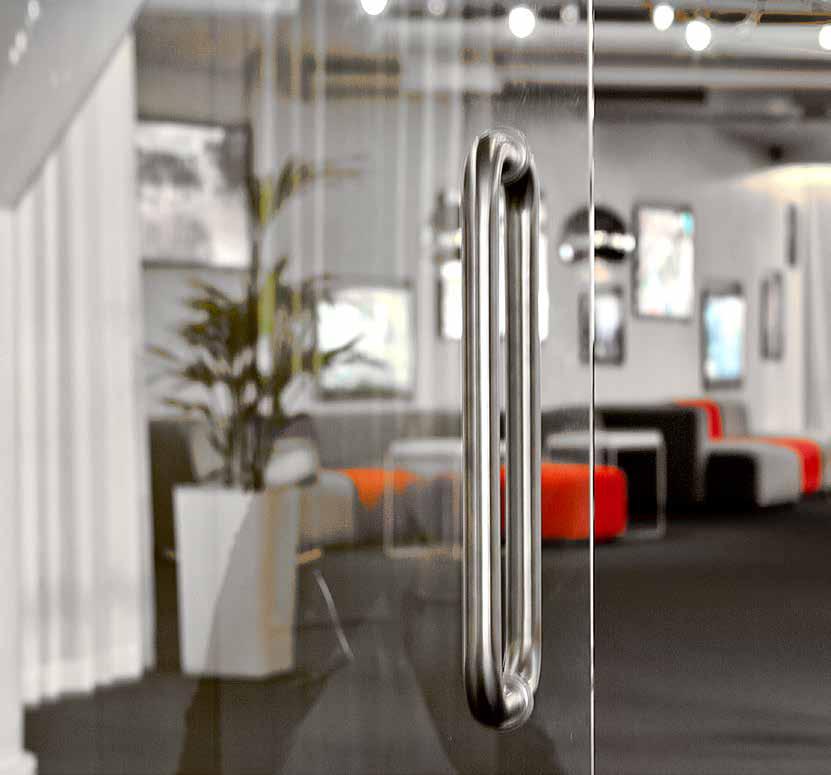

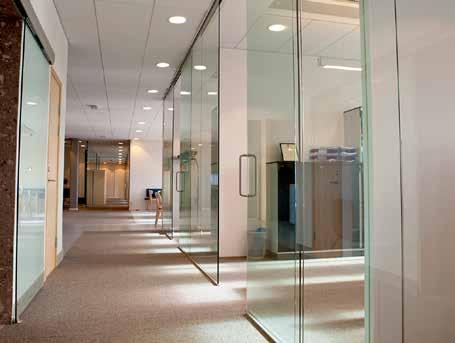

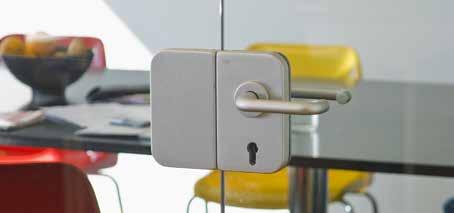

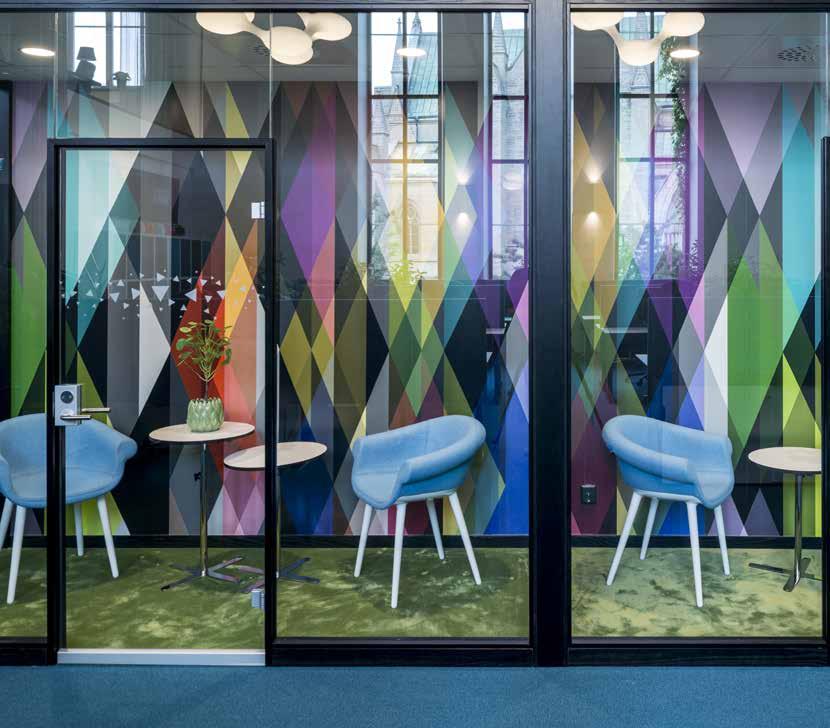

22 INSPIRATION & IDÉ Dörrlösning för höga krav på öppenhet och modern design. FLEX GLASSDOOR Med FLEX GLASSDOOR skapar du öppenhet och avskildhet i en rad olika kombinationer där den eleganta designen samspelar med ett visuellt öppet intryck. Dörrbladet består av en härdad glasskiva som monteras med specialgångjärn i omgivande glas och kan förses med lås och trycke. Dörrarna monteras i FLEX GLASSLINE eller i platsbyggda öppningar. 22 Produktfakta sid 64

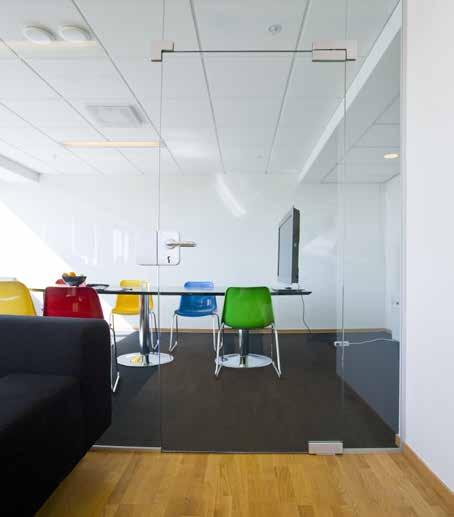

23 ANDRA LÖSNINGAR MED FLEX GLASSDOOR INSPIRATION & IDÉ 23

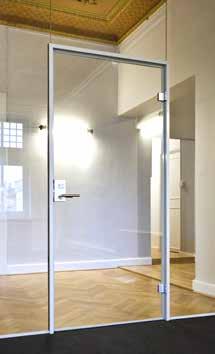

24 INSPIRATION & IDÉ En modern och stilren dörrlösning när du ställer ljudkrav. FLEX GLASSDOOR -A Med FLEX GLASSDOOR med aluminiumkarm uppnår du det bästa av två världar: öppenhet genom glaset och ljudkrav genom karmen. FLEX GLASSDOOR -A monteras i aluminiumkarm, naturanodiserad eller lackerad i valfri NCS-kulör. Dörren kan fås med eller utan tröskel. För ett elegant intryck och bibehållna ljudvärden kan dörrbladet förses med mekanisk tröskel. FLEX GLASSDOOR -A monteras i FLEX GLASSLINE eller i platsbyggda öppningar. 24 Produktfakta sid 66

25 ANDRA LÖSNINGAR MED FLEX GLASSDOOR -A INSPIRATION & IDÉ 25

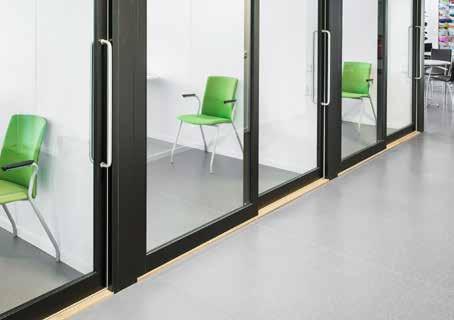

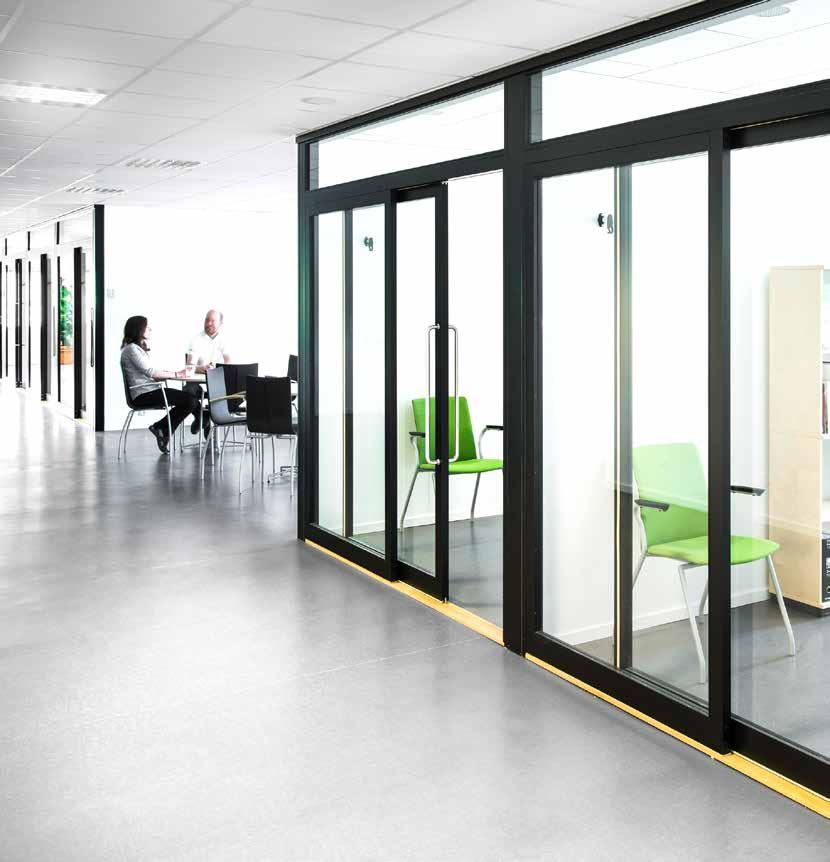

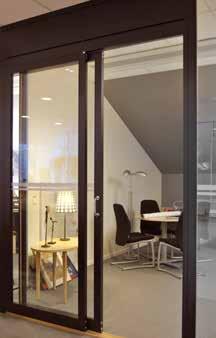

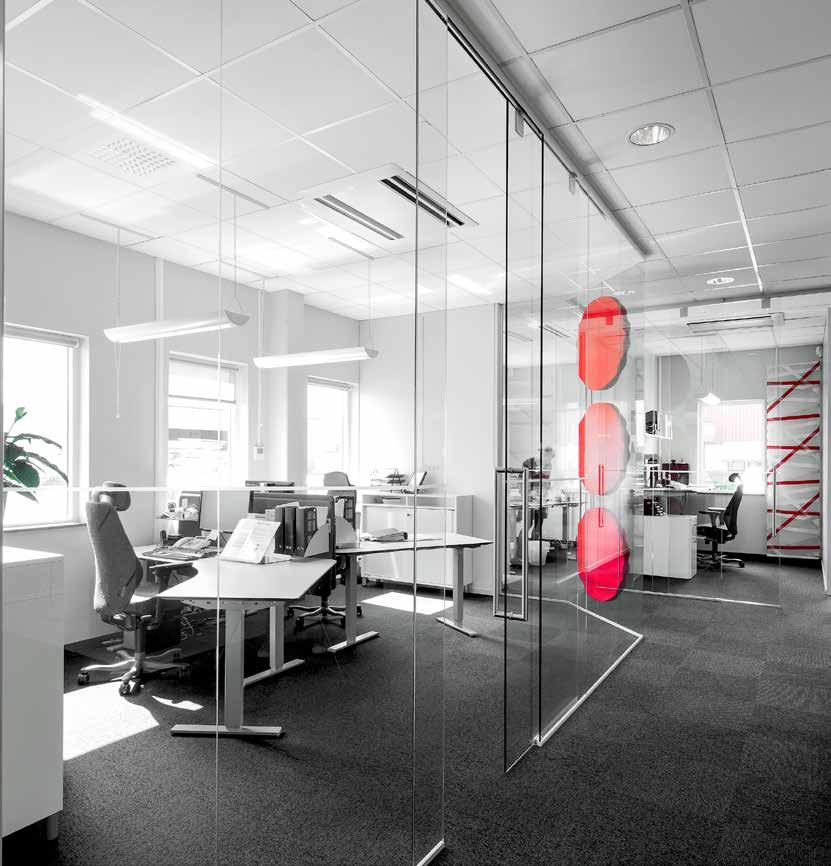

26 INSPIRATION & IDÉ En modulär dörrlösning för höga krav på design och öppenhet. FLEX SLIDEDOOR -G Med en skjutdörr i härdat säkerhetsglas drar ni nytta av skjutdörrens platsbesparande egenskaper och njuter samtidigt av glasets öppna, inkluderande uttryck. Glaset kan fås med screentryck eller foliering samt kan förses med handtag och lås i olika utföranden. FLEX SLIDEDOOR -G monteras med FLEX GLASSLINE. 26 Produktfakta sid 68

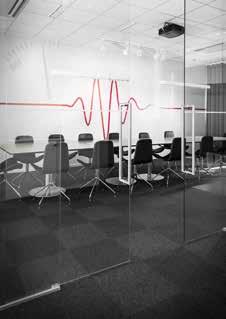

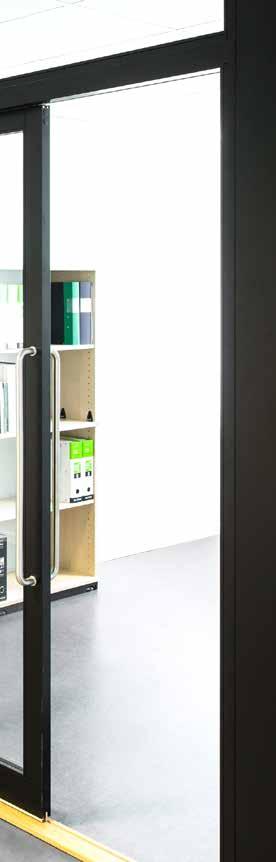

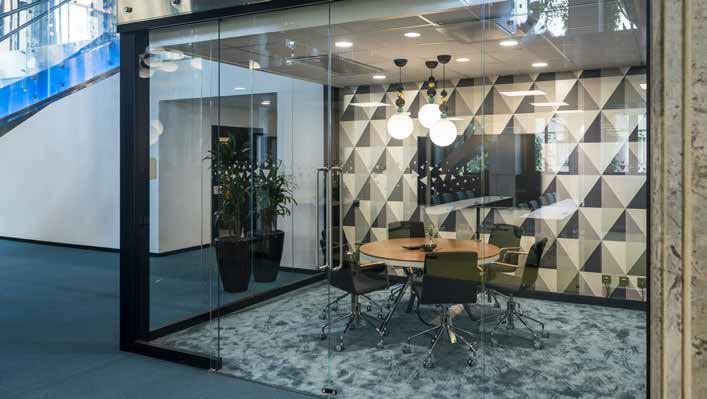

27 ANDRA LÖSNINGAR MED FLEX SLIDEDOOR -G INSPIRATION & IDÉ Vi tar ansvar från idé till färdigt rum. Vi är en partner för ett optimalt genomförande av dina bygg- och inredningsprojekt. 27

28 INSPIRATION & IDÉ En modulär skjutdörr när du har krav på ljud och design. FLEX SLIDEDOOR -W Våra dörrlösningar är konstruerade för att passa och uppfylla särskilda och individuella krav på modern design. Våra dörrar bidrar till att du kan skapa rum på det sätt du vill i en mängd olika kombinationer. Kombinera med glaspartier eller med våra systemväggar. 28 Produktfakta sid 70

29 ANDRA LÖSNINGAR MED FLEX SLIDEDOOR -W INSPIRATION & IDÉ När det speciella får möta det vanliga. Tillsammans formar vi de bästa rumslösningarna. 29

30 INSPIRATION & IDÉ Ventilationslösningar för krav på luftcirkulation och design. FLEX FLOW -TOP/SIDE FLEX INTEGRERADE LUFTDON ger en effektiv luftväxling i kontors- och konferensrum. Donen är ljuddämpande och finns i två olika utföranden. Båda är fint integrerade i våra systemväggar. Som standard är luftdonet placerat som en del ovan dörr eller glasparti. Alternativt kan donet placeras som en vertikal del vid sidan om en dörr eller ett glasparti. 30 Produktfakta sid 72

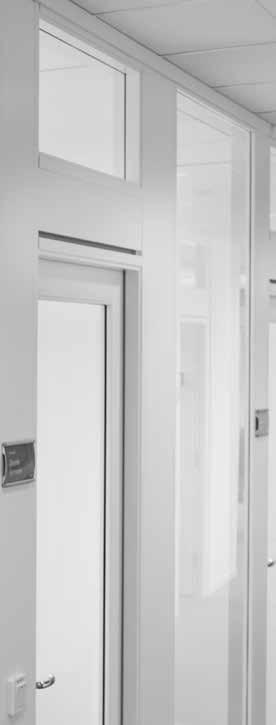

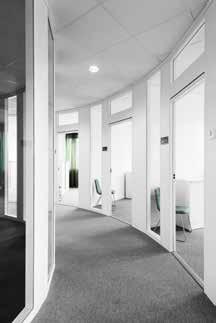

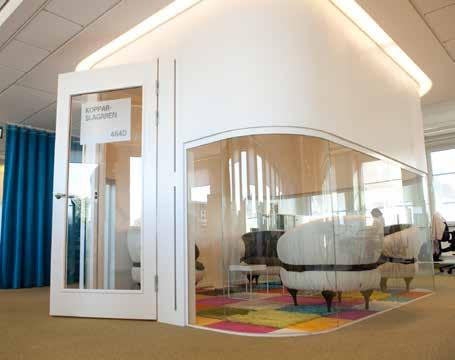

31 ANDRA LÖSNINGAR MED FLEX FLOW -TOP/SIDE INSPIRATION & IDÉ En optimal byggprocess. Tillsammans formar vi de bästa rumslösningarna. 31

32 INSPIRATION & IDÉ 32

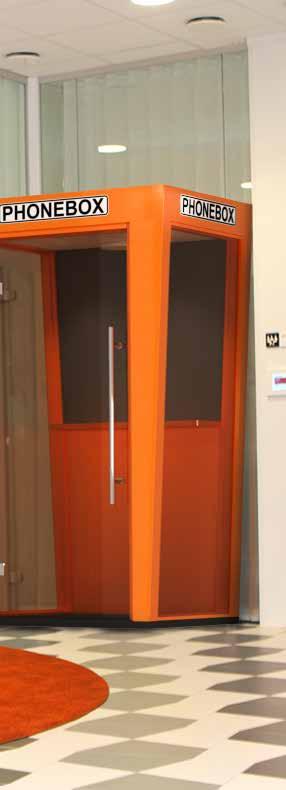

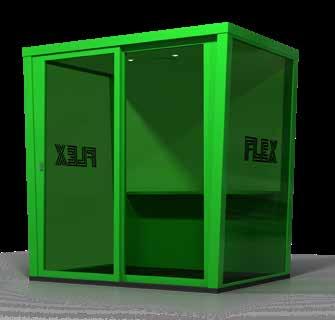

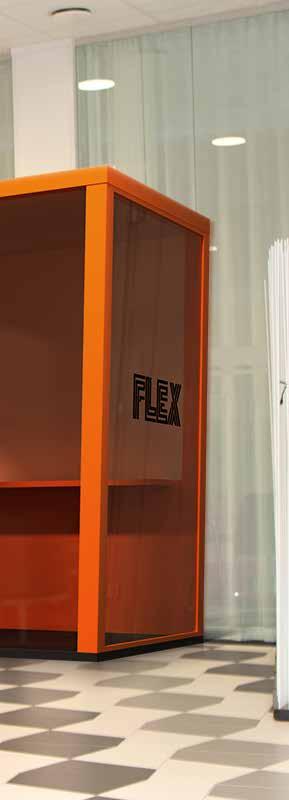

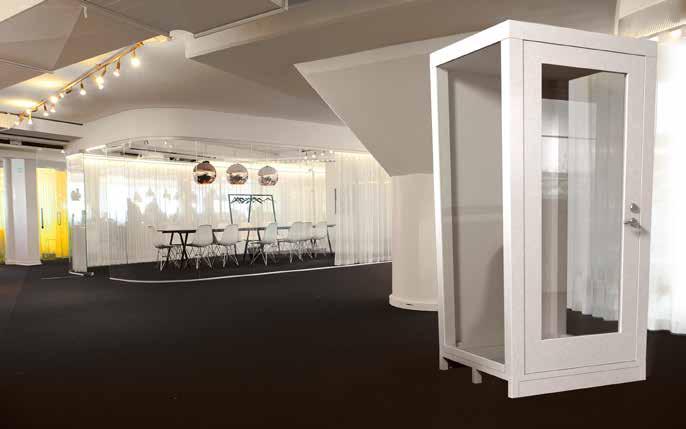

33 INSPIRATION & IDÉ En lättplacerad och mobil lösning för det enskilda telefonsamtalet. FLEX PHONEBOX Har ni behov av att enkelt kunna prata ostört i en öppen miljö? FLEX PHONEBOX är ett fristående rum i glas och MDF, konstruerat för att uppfylla olika krav på funktion, avskildhet, ekonomi och design. Enkel att använda och enkel att flytta till en ny plats där behov uppstår. Designen är praktisk och en lekfull blinkning till den klassiska telefonkiosken. Välj till belysning, fläkt och/eller datauttag. Produktfakta sid 74 33

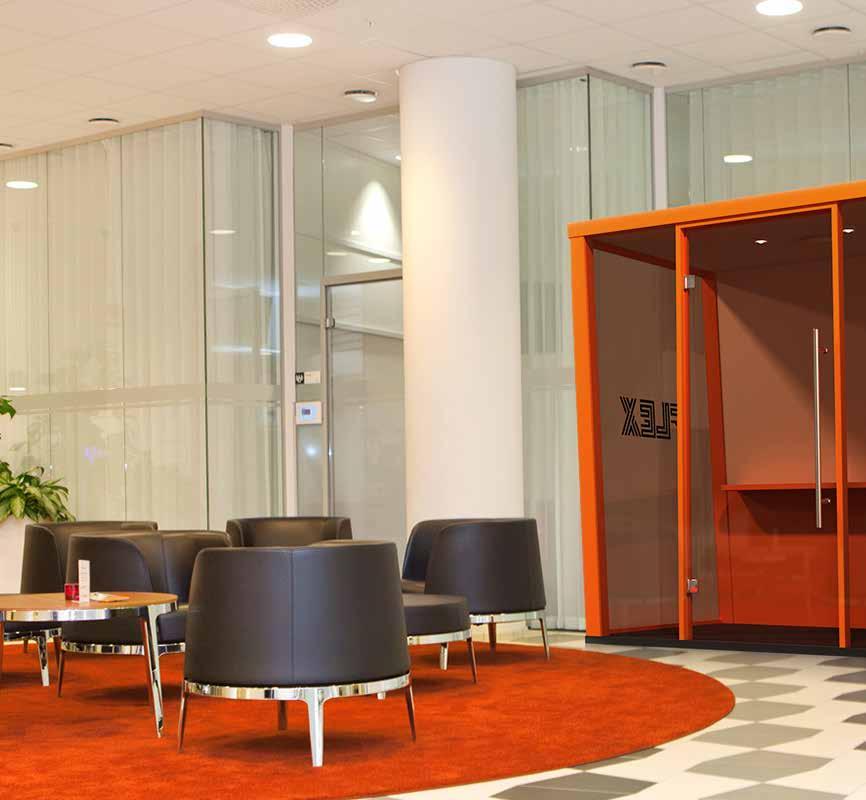

34 INSPIRATION & IDÉ 34

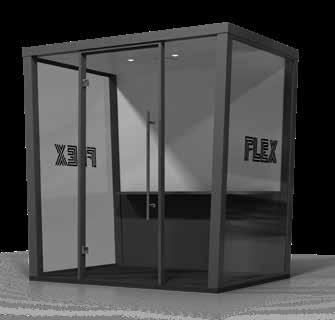

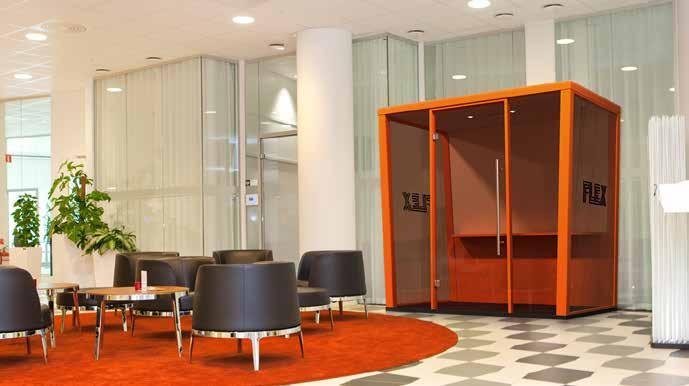

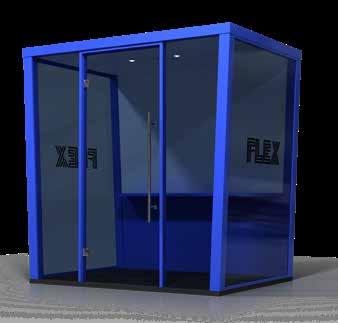

35 Ett rum i rummet för enskilda samtal på öppna kontor. FLEX WORKBOX FLEX WORKBOX är ett fristående rum där två personer enkelt kan prata ostört. Samtalsrummet är byggt i glas och MDF, kräver ingen anslutning och är enkelt att placera i ett öppet utrymme. En praktisk, ekonomisk och väldesignad lösning som ger avskildhet när det behövs. Välj till belysning, fläkt och/eller datauttag. INSPIRATION & IDÉ Produktfakta sid 76 35

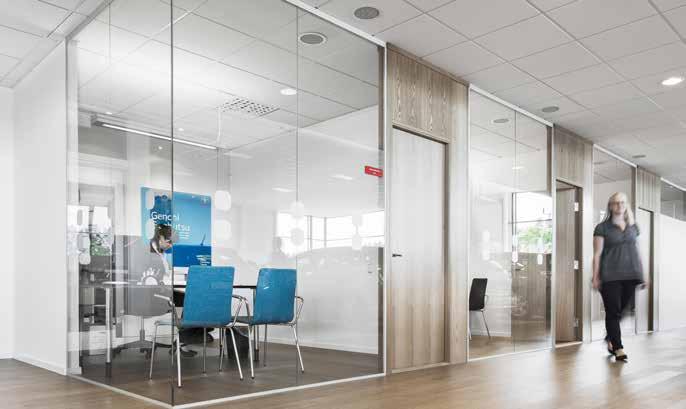

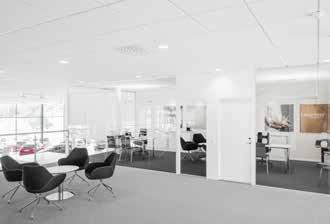

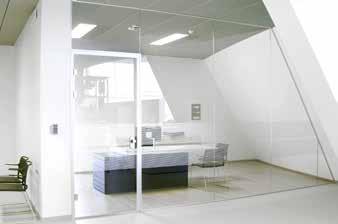

36 En partner för dialog FLEX Interior Systems är en av Sveriges marknadsledande leverantörer av rumslösningar för kontor, handel och industri. Vi har 35-års erfarenhet av industriellt byggande och prefabricerade väggsystem. Vi är erfarna experter för alla typer av lösningar. Vi arbetar nära dig från planering till genomförande. Tillsammans med dig formar vi de bästa rumslösningarna. PLANERA & BYGGA Kontor består av rum och rummet omsluts av väggar. Vanliga rum vid kontor är: Enskilda rum Rum för integritet och enskilt arbete: intill men ändå avskilt. 36

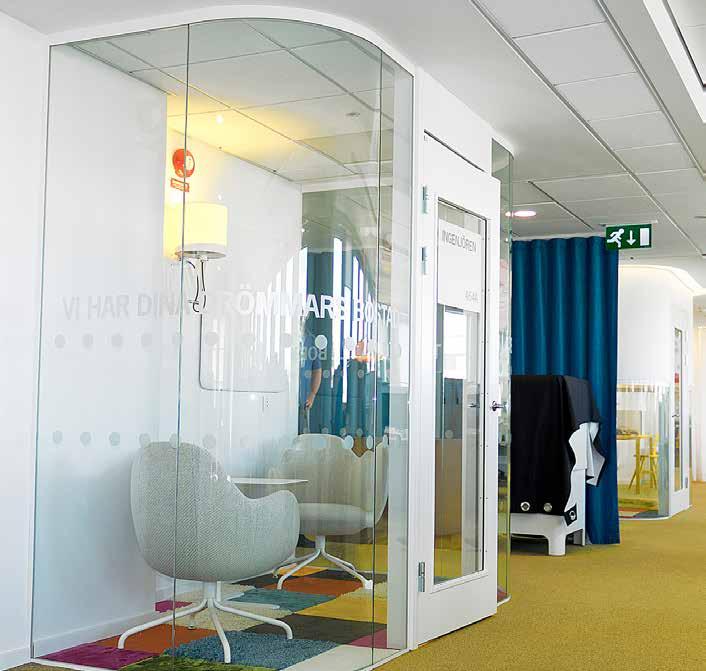

37 PLANERA & BYGGA Samtalsrum Den givna platsen för mindre möten med kunder och kollegor. 37

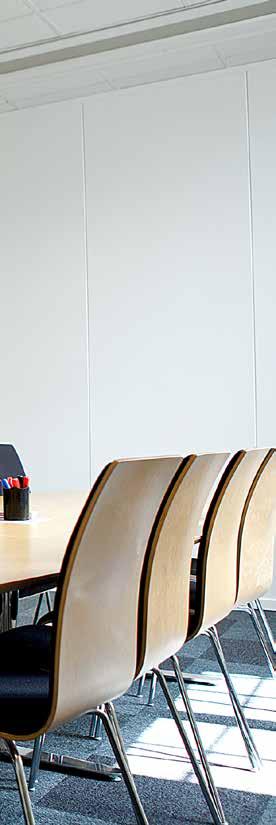

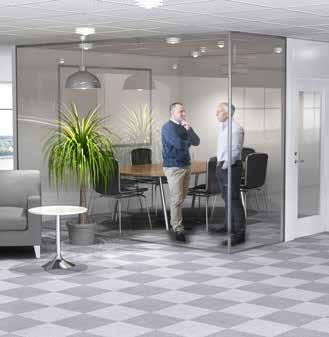

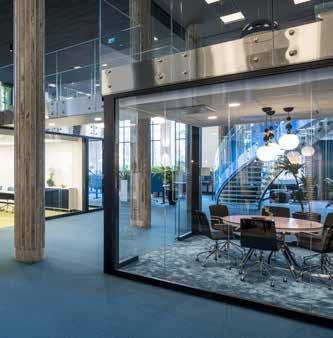

38 PLANERA & BYGGA Mötesrum För avskildhet, trivsel och givande diskussioner på arbetsplatsen. 38

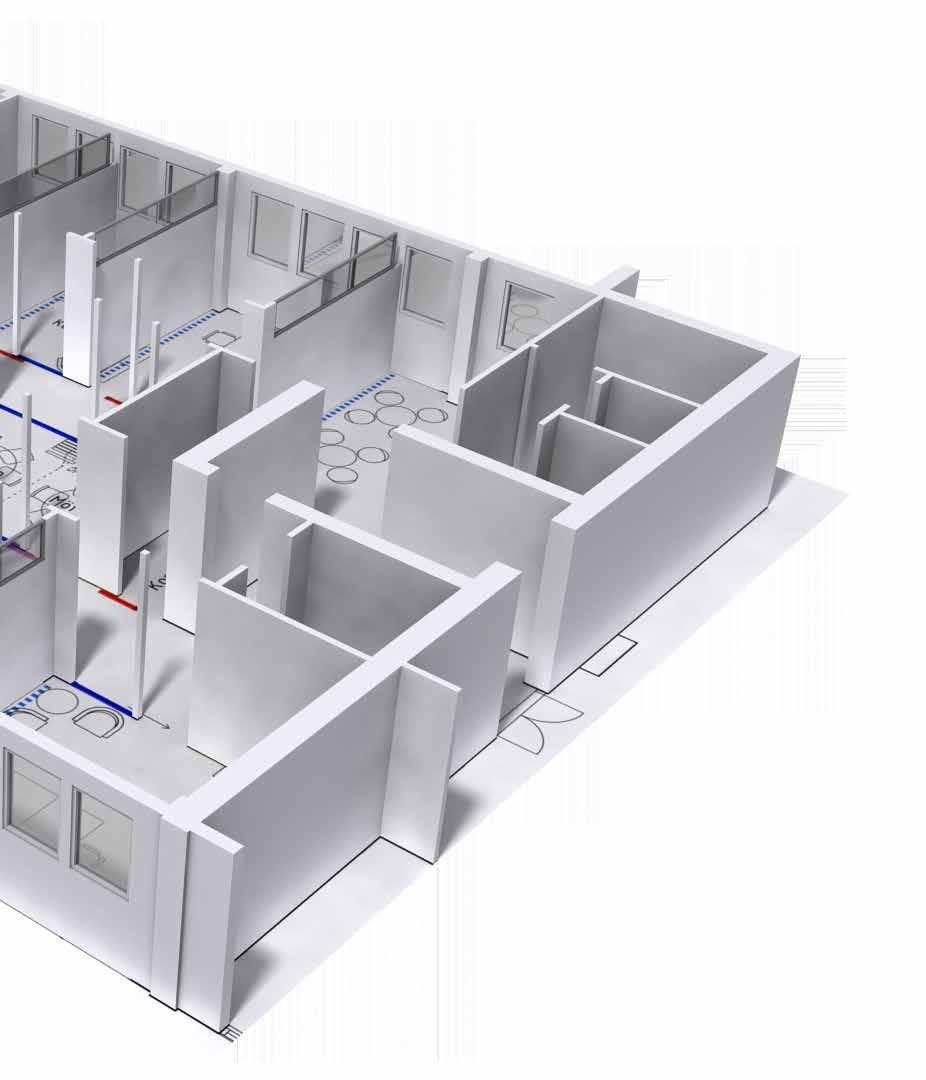

39 Phonebox för ostörda telefonsamtal i öppna kontor Workbox Enkel att placera fritt i vilken miljö som helst. För ostörda samtal och arbeten. PLANERA & BYGGA 39

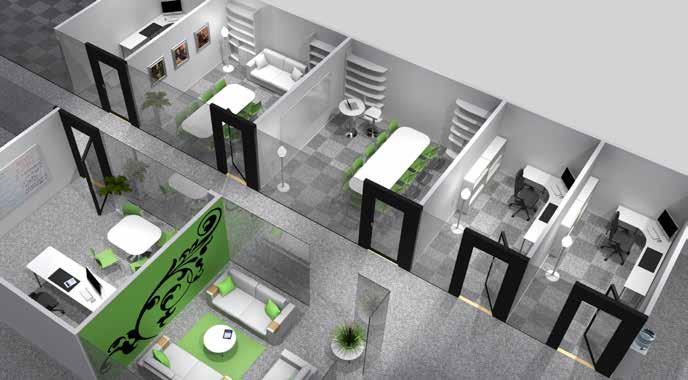

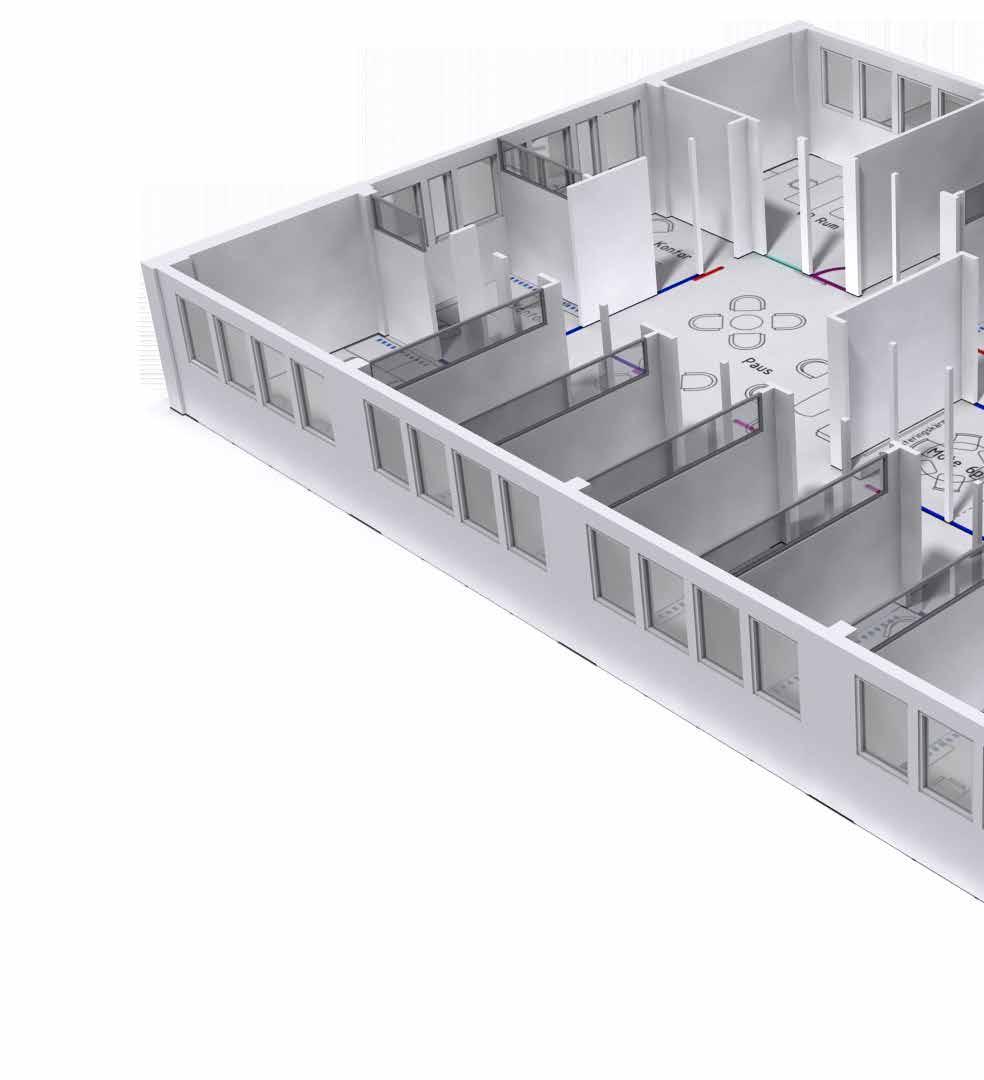

40 Ett rum kan bestå av glasade partier med dörrar och täta väggar Glasade partier Dörrenheter Täta väggar FLEX GLASSLINE eller FLEX WOODLINE. FLEX FRAME eller FLEX FRAMELESS. FLEX PLAINLINE eller FLEX FINELINE. PLANERA & BYGGA Så här gör du 1. Rita planlösningen och ange verksamhet i respektive rum. 2. Välj typ av glasvägg. 3. Välj dörrlösning. 4. Välj typ av tät vägg. 40

41 Kombinera våra produkter som du vill Glasade väggar FLEX GLASSLINE Hela glasskivor. Aluminiumprofil uppe, nere och på sidorna. FLEX WOODLINE Glaspartier med karm av lackerad eller fanérad MDF. Välj mellan hela glasskivor eller med spröjs. Dörrlösningar FLEX FRAMELESS En dörrportal med en slät utsida och livande dörrblad. FLEX FRAME En dörrportal med indraget dörrblad och synlig karm. FLEX DOOR Dörrenhet av karm med dörrblad och eventuellt överdel. Kan kompletteras med lådor på sidorna och överstycke. FLEX GLASSDOOR, två olika Helglas. Med aluminiumkarm. PLANERA & BYGGA FLEX SLIDEDOOR Helglas. Med träkarm. Täta väggar FLEX PLAINLINE Tät vägg av målade MDF-skivor. FLEX FINELINE Tät vägg av gips. 41

42 Tabellvärden för kontorslokaler SS25268:2007, Tabell 20 Lägsta vägda reduktionstal i byggnad, R w för kontorslokal Från annat utrymme R w db Från korridor R w db Typ av utrymme Till utrymme för enskilt arbete eller samtal dock till utrymme med krav på måttlig sekretess eller avskildhet exempelvis mötesrum, samtalsrum, konferensrum, chefsrum Ljudklass Ljudklass A B C D A B C D * 35* 35* 30 PLANERA & BYGGA dock till utrymme med krav på hög sekretess Till utrymme för samvaro exempelvis pausrum och matsal * För skiljekonstruktion med större glasparti som ger god uppsikt om vad som sker utanför godtas 5 db lägre värden * * * Om avlyssning görs med öra mot vägg kan samtal uppfattas. 42

43 Luftljudsisolering en subjektiv upplevelse Luftljudsisolering är byggnadens förmåga att reducera luftburet ljud mellan två rum eller åtskilda utrymmen. Styrelserum Chefsrum R w Normalt samtal Högröstat samtal R w Normalt samtal Högröstat samtal 40 db Uppfattas inte Uppfattas 35 db Kan uppfattas Uppfattas 48 db Uppfattas inte Uppfattas inte* 44 db Uppfattas inte Kan uppfattas PLANERA & BYGGA * Om avlyssning görs med öra mot vägg kan samtal uppfattas. Konferensrum R w Normalt samtal Högröstat samtal 35 db Kan uppfattas Uppfattas 44 db Uppfattas inte Kan uppfattas 48 db Uppfattas inte Uppfattas inte* Kontorsrum R w Normalt samtal Högröstat samtal 30 db Uppfattas Uppfattas 35 db Kan uppfattas Uppfattas * Om avlyssning görs med öra mot vägg kan samtal uppfattas. 43

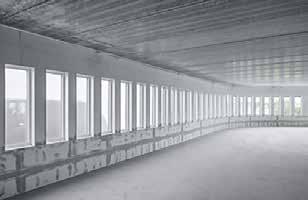

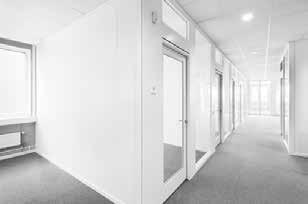

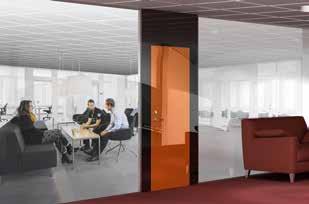

44 Industriellt byggande som arbetsmetod Effektiv byggprocess Vi bygger industriellt med fokus på att sänka kosnaderna, korta byggtiderna, höja kvaliteten i projekten och minska miljöpåverkan. Prefabricerade väggsystem Redan från byggstart arbetar vi optimalt i ditt projekt. Material tillverkas och anpassas optimalt för projektet. Allt packas och levereras för ett optimalt montage på arbetsplatsen. PLANERA & BYGGA Special är vår standard Vi är specialiserade på lösningar med högsta anpassningsbarhet oavsett om det kommer ur ett speciellt eller vanligt behov. Ansvar genom hela processen Vi tar ansvar för hela processen från utveckling och tillverkning till färdigställandet av dina rumslösningar. Steg 1: Vi börjar med en tom yta, antingen en befintlig lokal där väggarna rivits eller nybyggnation. Steg 2: Undertak och golv monteras på hela ytan. El och ventilation installeras. 44 Steg 3: Ytbehandlade och måttanpassade väggsektioner samt glaspartier monteras direkt mot undertak och golv. Dörrar monteras och justeras. Steg 4: Lokalen är nu färdigställd och slutbesiktning genomförs. Dags att flytta in!

45 Eget montage 30 års erfarenhet av industriellt byggande Som partner tar vi ansvaret för hela kedjan. Vi utvecklar egna produkter och projektbereder samtliga projekt med egen personal. Vi har genom att ha egna montageledare och montörer blivit specialister på att utföra montaget effektivt, med rätt finish och på rätt sätt. Allt montage kvalitetssäkras i våra egenkontroller som används från order till färdig installation. Vi lämnar inte en byggplats utan att ha kvalitetssäkrat resultatet. Våra montageledare och montörer finns fördelade på våra regioner för att vara nära dig. Med våra lösningar är även dina framtida behov säkrade, genom en serviceavdelning så att du enkelt får hjälp. Vi genomför mer än 500 projekt per år från stort till smått inklusive en rad servicejobb och ombyggnationer efter att det större projektet avslutats vilket skapar trygghet och enkelhet för hyresgästen. PLANERA & BYGGA 45

46 FLEX GLASSLINE PRODUKT BESKRIVNING UTFÖRANDE Modulbyggd helglasad systemvägg. Glasskivorna monteras kant i kant med mellanliggande limtape. Kan även utföras böjda i valfri radie. MÅTT MODULMÅTT VÄGGHÖJD Objektanpassas enligt önskemål. Vägghöjd enligt önskemål. Standard upp till 3000 mm. Vid högre takhöjd kontakta FLEX. MATERIAL YTSKIKT/PROFIL STOMME GLASTYP Standard naturanodiserad aluminium, alternativt lackerad i valfri NCS-kulör. Glas Anpassas beroende på säkerhets- och ljudkrav. Glasen kan levereras screentryckta i valfritt mönster eller enligt Vanceva färgskala. FUNKTIONSKRAV LJUD OCH BRAND Väggbeteckning Rw (lab db) R w (fält db) Väggtjocklek (mm) Brandklass FLEX GLASSLINE 35 * 10,38 ** FLEX GLASSLINE 40 * 12,38 ** FLEX GLASSLINE 35 * 10, grader/30 min FLEX GLASSLINE 40 * 12, grader/30 min FLEX GLASSLINE 42 16,38 ** * Uppskattad ljudreduktion i fält beroende på omgivande byggnadsdelar och installationer. ** Ej brandklassad. ANSLUTNINGAR PRODUKTFAKTA GOLV TAK VÄGG Golvprofil av naturanodiserad eller målad aluminium med transparent silikongummilist. Tillval: Kan även fås i trä, i målat eller fanerat utförande. Takprofil av naturanodiserad eller målad aluminium med transparent silikongummilist. Tillval: Kan även fås i trä, i målat eller fanerat utförande. Väggprofil av naturanodiserad eller målad aluminium med transparent silikongummilist. Kan även fogas mot anslutande yta utan profil. I kombination med våra dörrportaler kan glaset anslutas i sida utan profil. Se produktblad för respektive dörrportal. Tillval: Kan även fås i trä, i målat eller fanerat utförande. 46 Inspirationsbilder på sid 4

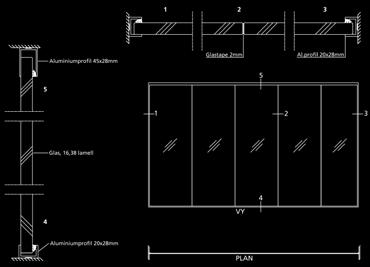

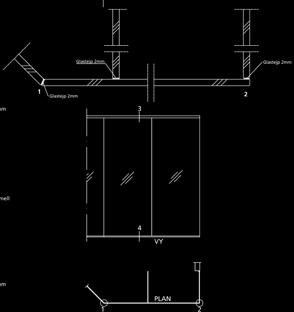

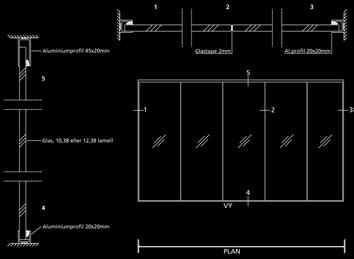

47 PRODUKTFAKTA FLEX GLASSLINE 10,38 och 12,38 FLEX GLASSLINE 16,38 47

48 PRODUKTFAKTA FLEX GLASSLINE FACTORY PRODUKT BESKRIVNING UTFÖRANDE Modulbyggd helglasad systemvägg. Glasskivorna monteras kant i kant med mellanliggande limtape. Kan även utföras böjda i valfri radie. Förses med horisontella och vertikala aluprofiler. MÅTT MODULMÅTT VÄGGHÖJD Objektanpassas enligt önskemål. Vägghöjd enligt önskemål. Standard upp till 3000 mm. Vid högre takhöjd kontakta FLEX. MATERIAL YTSKIKT/PROFIL STOMME Lackad i valfri NCS-kulör. I standardutförande NCS 9000-N. Glas/aluminiumprofil. GLASTYP Anpassas beroende på säkerhets- och ljudkrav. Glasen kan levereras screentryckta i valfritt mönster eller enligt Vanceva färgskala. FUNKTIONSKRAV LJUD OCH BRAND Väggbeteckning Rw (lab db) R w (fält db) Väggtjocklek (mm) Brandklass FLEX GLASSLINE 35 * 10,38 ** FLEX GLASSLINE 40 * 12,38 ** * Uppskattad ljudreduktion i fält beroende på omgivande byggnadsdelar och installationer. ** Ej brandklassad. 48 Inspirationsbilder på sid 6

49 PRODUKTFAKTA FLEX GLASSLINE FACTORY FLEX GLASSLINE F 49

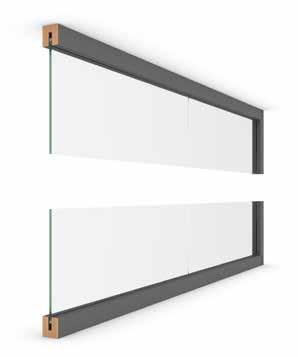

50 FLEX GLASSLINE WOOD PRODUKT BESKRIVNING UTFÖRANDE Modulbyggd helglasad systemvägg. Glasskivorna monteras kant i kant med mellanliggande limtape. Kan även utföras böjda i valfri radie. MÅTT MODULMÅTT VÄGGHÖJD Objektanpassas enligt önskemål. Vägghöjd enligt önskemål. Standard upp till 3000 mm. Vid högre takhöjd kontakta FLEX. MATERIAL YTSKIKT/PROFIL STOMME Lackad i valfri NCS-kulör. Faner i ek, björk., lönn, bok furu mm. I standardutförande NCS 0500-N. Glas/träprofil 64/118 mm. GLASTYP Anpassas beroende på säkerhets- och ljudkrav. Glasen kan levereras screentryckta i valfritt mönster eller enligt Vanceva färgskala. FUNKTIONSKRAV LJUD OCH BRAND Väggbeteckning Rw (lab db) R w (fält db) Väggtjocklek (mm) Brandklass FLEX GLASSLINE 35 * 10,38 ** FLEX GLASSLINE 40 * 12,38 ** FLEX GLASSLINE 42 16,38 ** PRODUKTFAKTA * Uppskattad ljudreduktion i fält beroende på omgivande byggnadsdelar och installationer. ** Ej brandklassad. 50 Inspirationsbilder på sid 8

51 PRODUKTFAKTA FLEX GLASSLINE WOOD 51

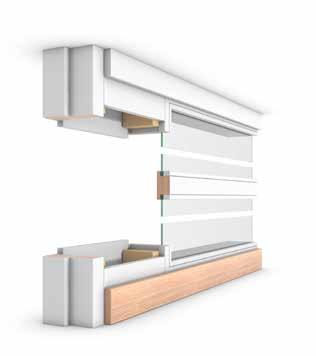

52 FLEX WOODLINE PRODUKT BESKRIVNING UTFÖRANDE Modulbyggda glaspartier med karm, även för offentliga miljöer. Glaspartier med karm i valfri NCS-kulör eller fanér. Kan utföras med spröjs. Standard 56/120 mm. MÅTT MODULMÅTT VÄGGHÖJD KARMMÅTT Upp till B=1400 mm som standard. Objektanpassas enligt önskemål. Vägghöjd enligt önskemål. Standard upp till 3000 mm. Vid högre takhöjd kontakta FLEX. Standard 28x92/28x118 mm. Kan anpassas enligt önskemål. MATERIAL YTSKIKT STOMME GLASTYP Lackad i valfri NCS-kulör. Fanér i ek, björk, lönn, bok, furu m.m. Finns även i massivt trä för t.ex. allmänna utrymmen. I standardutförande, NCS 0500-N. Stomme av MDF med urfräsningar i sidostycken för exakt och stabil montering. Karmarna går även att få i massiv trä Anpassas beroende på säkerhets-, brand och ljudkrav. Glasen kan levereras screentryckta i valfritt mönster eller enligt Vancevas färgskala. FUNKTIONSKRAV LJUD Väggbeteckning Rw (lab db) Glastjocklek (mm) FLEX WOODLINE 30 6 FLEX WOODLINE 35 8,76 FLEX WOODLINE 40 12,38 PRODUKTFAKTA BRAND ANSLUTNINGAR GOLV TAK Kan utföras i brandklass E30, EI30, E60, EI60. Golvlist av trä. Standardkulör vit NCS 0500-N. Taklist av trä. Vid montering mot nedbyggd skärm monteras foderlister eller smyglist av trä. 52 Inspirationsbilder på sid 10

53 FLEX WOODLINE U-tak Skärm Elzon Glasparti Glasparti Glasparti Golvsyll 45mm Golvsyll 45mm 2 2 Hörn Hörn 45 Hörn Hörn 45 1 Väggavslut 1 Väggavslut PRODUKTFAKTA 53

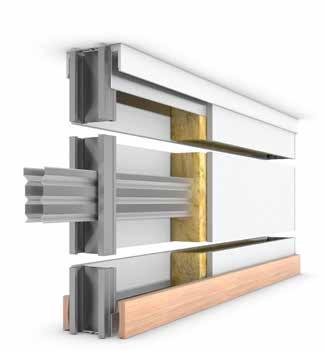

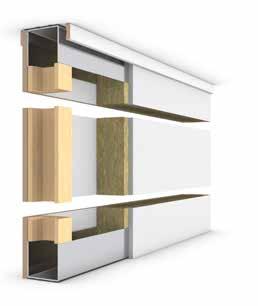

54 FLEX FINELINE PRODUKT BESKRIVNING UTFÖRANDE Modulbyggd heltäckande (tät) systemvägg. Vägg med V-fog mellan väggsektionerna. Ett eller två lager väggskivor beroende på väggtyp och ljudisoleringsklass. Ytbeklädnad på väggskivor i ett flertal varianter, normalt en vit slät och tålig yta. MÅTT MODULMÅTT VÄGGHÖJD Standard modulbredd 900 mm. Vägghöjd enligt önskemål upp till 3200 mm. För högre takhöjd kontakta FLEX. MATERIAL YTBEKLÄDNAD YTSKIKT STOMME 13 mm gipsskiva (1-lager alternativt 2-lager). I standardutförande, NCS 0500-N. Slät papperstapet. Målad strukturerad glasfiberväv. Tapetserad vägg. Tapeter enligt standardkollektion. Stålregelstomme med väggreglar, golv- och takskena av förzinkad stålplåt. Kan förses med förstärkning för upphängning av t.ex. hyllor, tv-apparater m.m. FUNKTIONSKRAV LJUD Väggbeteckning R w (fält db) Väggtjocklek (mm) Brandklass PRODUKTFAKTA ANSLUTNINGAR GOLV TAK VÄGG FF95/ * 95 ** FF95/ * 95 ** FF120/ * 120 ** * Uppskattad ljudreduktion i fält beroende på omgivande byggnadsdelar och installationer. ** Brandklassade väggar på förfrågan. Golvsockel av trä. Standardkulör vit NCS 0500-N. Taklist av stålplåt alternativt trälist. Standardkulör vit NCS 0500-N. Vägganslutningslist av stålplåt alternativt trälist. 54 Inspirationsbilder på sid 12

55 FLEX FINELINE 95/1-5-1 FLEX FINELINE 95/2-5-2 FLEX FINELINE 120/2-5-2 PRODUKTFAKTA 55

56 FLEX PLAINLINE PRODUKT BESKRIVNING UTFÖRANDE Modulbyggd heltäckande (tät) systemvägg. Systemvägg av träfiberskivor på träregelstomme med diskret fog mellan väggsektionerna. MÅTT MODULMÅTT VÄGGHÖJD Standard modulbredd 900 mm. Standardhöjd upp till 3000 mm. Vägghöjd enligt önskemål upp till 3000 mm. För högre höjder kontakta FLEX. MATERIAL YTBEKLÄDNAD YTSKIKT STOMME 12 mm träfiberskiva. Standardkulör: NCS 0500-N. Enligt önskemål, valfri NCS-kulör eller fanér. Regelstomme med väggreglar av furu. Tak och golvskena av stål. FUNKTIONSKRAV LJUD OCH BRAND Väggbeteckning Rw (lab db) R w (fält db) Väggtjocklek (mm) Brandklass FF95/ * 95 ** FF120/ * 120 ** * Uppskattad ljudreduktion i fält beroende på omgivande byggnadsdelar och installationer. ** Skivorna kan kombineras med brandklassad gipsvägg. PRODUKTFAKTA ANSLUTNINGAR GOLV TAK Golvsockel av trä. Standardkulör vit NCS 0500-N. Taklist av trä. Standardkulör vit NCS 0500-N. 56 Inspirationsbilder på sid 14

57 FLEX PLAINLINE 95/ Tätning 1 Tätning Tätning Tätning 2 VY FLEX PLAINLINE 120/ Tätning PLAN Tätning Tätning 2 Tätning PRODUKTFAKTA VY PLAN FLEX PLAINLINE PL120/2.5.2 R'w 44-47dB 57

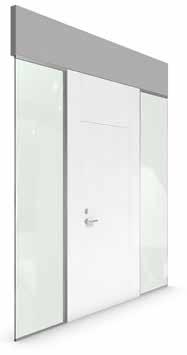

58 FLEX FRAMELESS PRODUKT BESKRIVNING UTFÖRANDE Dörrportal som en integrerad del av väggen. En dörrportal där dörren utgör en integrerad del av väggen, utan synliga karmar. Dörrbladet livar med portalens utsida. I portalen ingår elzon och överstycke. MÅTT PORTALBREDD VÄGGHÖJD 1290 mm (9 M-dörr) mm (10 M-dörr). Vägghöjd enligt önskemål upp till 3000 mm. MATERIAL YTSKIKT DÖRRKARM DÖRRBLAD ÖVERSTYCKE TILLVAL Fabriksmålad i valfri NCS-kulör (Standard NCS 0500-N). Fanerad i ek, björk, ask m.m., laminat. Standardkarm 118 mm. Täta eller med glasurtag. Tät eller med överluftsdon. Portalen kan också utföras som en pardörr. Kan även användas för utåtgående dörrar med dolda gångjärn. FUNKTIONSKRAV LJUD Benämning R w (fält db) FLEX FRAMELESS 35* FLEX FRAMELESS 40* PRODUKTFAKTA VENTILATION * Uppskattad ljudreduktion i fält beroende på omgivande byggnadsdelar och installationer. Produkten kan utföras med sido- eller överluftsdon. Se produktblad FLEX FLOW. 58 Inspirationsbilder på sid 16

59 PRODUKTFAKTA FLEX FRAMELESS Standard anslutning FLEX FRAMELESS Anslutning med indragen syll 59

60 FLEX FRAME PRODUKT BESKRIVNING UTFÖRANDE Dörrportal. En dörrportal med synlig karm och indraget dörrblad. Komplett med elzon och överstycke. MÅTT MODULMÅTT VÄGGHÖJD 1346 mm (9 M-dörr) mm (10 M-dörr). Vägghöjd enligt önskemål upp till 3000 mm. MATERIAL YTSKIKT DÖRRKARM DÖRRBLAD ÖVERSTYCKE Standardutförande, NCS 0500-N. Fabriksmålad i valfri NCS-kulör. Fanerad i ek, björk, ask m.m. Standardkarm 118 mm. Standardtröskel i massivt trä. Täta eller med glasurtag. Överstycke kan utföras som tät, glasad eller överluftsdon. FUNKTIONSKRAV LJUD Benämning R w (fält db) FLEX FRAME 30 * FLEX FRAME 35 * FLEX FRAME 40 * PRODUKTFAKTA VENTILATION * Uppskattad ljudreduktion i fält beroende på omgivande byggnadsdelar och installationer. Produkten kan utföras med sido- eller överluftsdon. Se produktblad FLEX FLOW. 60 Inspirationsbilder på sid 18

61 PRODUKTFAKTA FLEX FRAME 61

62 FLEX DOOR PRODUKT FAKTA FLEX innerdörrar finns i ett komplett sortiment av moderna dörrar, traditionella spegeldörrar, pardörrar eller med specialmått. Dörrarna finns i varianter med eller utan glasparti. Designen förstärks med olika beslag och trycke. Dörrarna är anpassade för att monteras i våra täta väggsystem som FLEX FINELINE, FLEX PLAINLINE samt vårt system FLEX WOODLINE, men kan även monteras i platsbyggda öppningar. MÅTT KARMYTTERMÅTT Standard 7x21, 8x21, 9x21, 10x21. Även med integrerad överdel med höjder upp till 3000 mm. Special Mått enligt önskemål (även specialmått för äldre dörrar kan levereras). MATERIAL MATERIAL YTSKIKT DÖRRKARM ÖVERSTYCKE Beroende på ljud, brand och designkrav MDF, massivt trä, eller MDF och massivt trä i kombination med glas. Standard NCS 0500-N. Valfri NCS-kulör eller fanerad i ek, björk, ask m.m. (som tillval). Standard 92 mm och 118 mm. Karmarna kan även levereras med en integrerad överdel vilket ger en helhög dörrkonstruktion upp till 3000 mm. Ett bra alternativ för att undvika att skära gips ovanför dörr. FUNKTIONSKRAV LJUD Benämning R w (fält db) PRODUKTFAKTA ÖVRIGT LÅS/GÅNGJÄRN/ BESLAG MASSIV FLEX DOOR 25* MASSIV FLEX DOOR 30* MASSIV FLEX DOOR 35* MASSIV FLEX DOOR 40* * Uppskattad ljudreduktion i fält beroende på omgivande byggnadsdelar och installationer. Dörrbladet monteras med gångjärn i karm och förses med lås och trycke. Höger- eller vänsterhängd. 62 Inspirationsbilder på sid 20

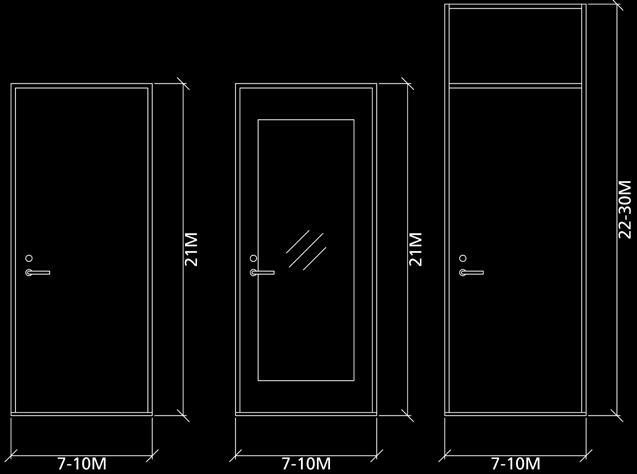

63 PRODUKTFAKTA FLEX DOOR 63

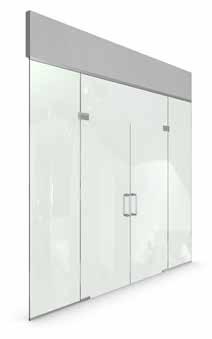

64 PRODUKTFAKTA FLEX GLASSDOOR PRODUKT BESKRIVNING FLEX dörrar av glas består av en härdad glasskiva som utgör dörrbladet, denna kan förses med lås och trycke. Dörrarna är anpassade för att monteras in i vårt väggsystem FLEX GLASSLINE, men kan även monteras i platsbyggda öppningar. MÅTT KARMYTTERMÅTT SPECIAL 9x21 eller 10x21 Mått enligt önskemål, med reservation för viktbegränsning på gångjärn/upphägningsbeslag. ÖVRIGT LÅS/GÅNGJÄRN/ BESLAG Dörrbladet monteras med specialgångjärn i omgivande glas, kan förses med lås. LJUDKRAV Typ av glas Glastjocklek (mm) Härdat Ej ljudklassad 10 SÄKERHET Härdat säkerhetsglas. 64 Inspirationsbilder på sid 22

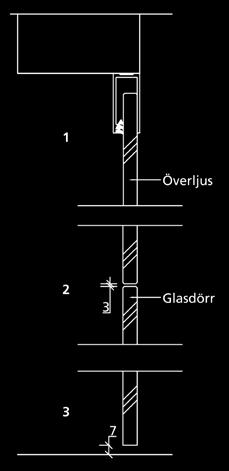

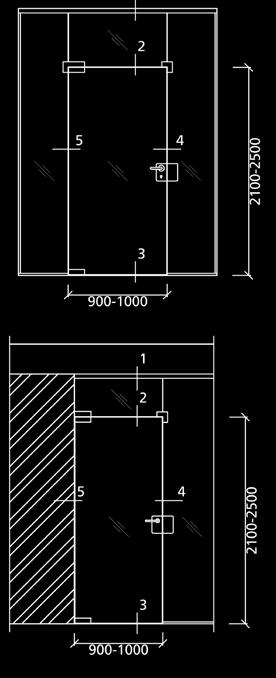

65 PRODUKTFAKTA FLEX GLASSDOOR 65

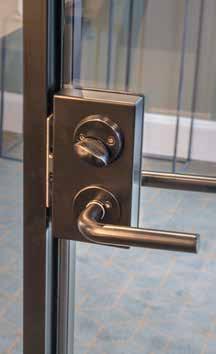

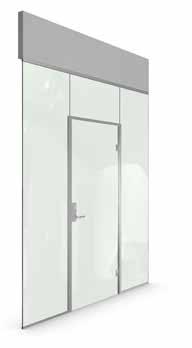

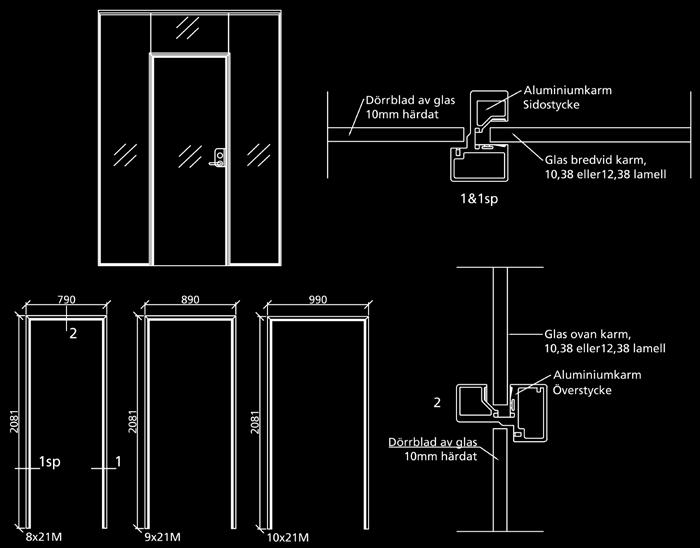

66 PRODUKTFAKTA FLEX GLASSDOOR -A PRODUKT BESKRIVNING FLEX GLASSDOOR -A monteras i en naturanodiserad aluminiumkarm. Dörrblad utgörs av en härdad glasskiva, som kan förses med lås. Dörrarna är anpassade för att monteras in i vårt väggsystem FLEX GLASSLINE, men kan även monteras i platsbyggda öppningar. MÅTT KARMYTTERMÅTT TILLVAL 9x21 M, 890x2081mm. 10x21 M, 990x2081 mm. Det går även att anpassa karmyttermåtten för specifika lösningar. ÖVRIGT YTSKIKT TRÖSKEL LJUDKRAV Karm av naturanodiserad aluminium. Kan lackeras i valfri NCS-kulör vid önskemål. Standardtröskel i massivt trä. Typ av glas Rw (lab db) Glastjocklek (mm) Härdat Härdat/laminerat SÄKERHET TILLVAL Härdat säkerhetsglas. Kan fås med elzon i höjder upp till 3000 mm. Kan fås med mekanisk tröskel. 66 Inspirationsbilder på sid 24

67 PRODUKTFAKTA FLEX GLASSDOOR -A 67

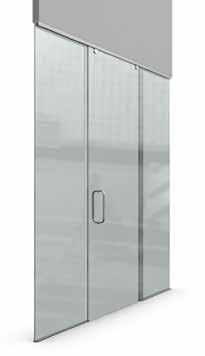

68 PRODUKTFAKTA FLEX SLIDEDOOR -G PRODUKT BESKRIVNING FLEX SLIDEDOOR GLASS med rörlig del av glas passar till FLEX GLASSLINE. MÅTT KARMYTTERMÅTT VIKT Enligt önskemål med reservation för viktbegränsning på upphängningsbeslag. Standardvikt 80 kg, 120 kg. För högre vikter objektsanpassas beslagen. ÖVRIGT UPPHÄNGNINGS- BESLAG/ DRAGHANDTAG Upphängningsbeslag av aluminiumskena eller stålrör med vagnar. Draghandtag av rostfritt stål. SÄKERHET Härdat säkerhetsglas. TILLVAL Lås och andra typer av handtag. 68 Inspirationsbilder på sid 26

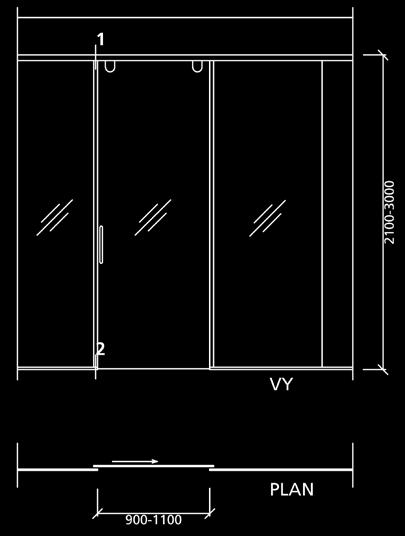

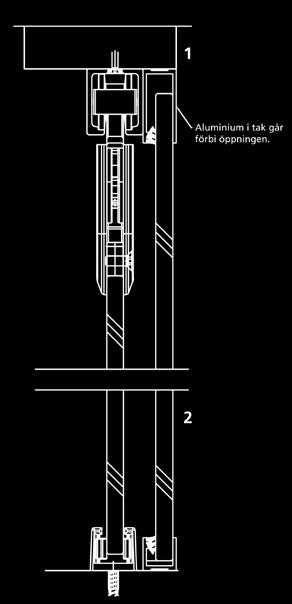

69 PRODUKTFAKTA FLEX SLIDEDOOR -G 69

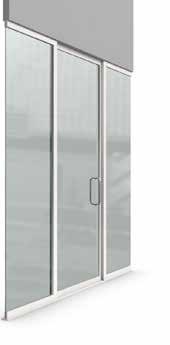

70 PRODUKTFAKTA FLEX SLIDEDOOR -W PRODUKT BESKRIVNING Fast och rörlig del av glas i träram. FLEX GLASSDOOR -W med fast och rörlig del av glas i träram passar till FLEX WOODLINE, FLEX FINELINE, FLEX PLAINLINE. MÅTT KARMYTTERMÅTT Standardmått är 2090x2090 mm, 21x21 M. Måttet kan objektsanpassas efter önskemål. MATERIAL GLAS I DELAR Delarna levereras färdigglasade med glastyp och glasurtag enligt önskemål. Standard glasurtag FLEX G01. YTSKIKT Standardutförande, NCS 0500-N. Kan fås i valfri NCS-kulör alternativt fanerad i ek, björk, ask m.m. KARM Karmdimension standard 92 mm och 118 mm. Andra karmdimensioner tillverkas efter önskemål. LJUDKRAV Oklassad. TILLVAL Ljudtätningssats som ger en ljudreduktion på ca 28 db. LÅS/GÅNGJÄRN/ BESLAG Skjutdörrar har upphängningsbeslag av aluminiumskena med vagnar. Kan förses med lås ASSA SÄKERHET Härdat säkerhetsglas 6 mm. 70 Inspirationsbilder på sid 28

71 FLEX SLIDEDOOR -W Skjutparti Fast parti Karm VY 2 PLAN PRODUKTFAKTA 71

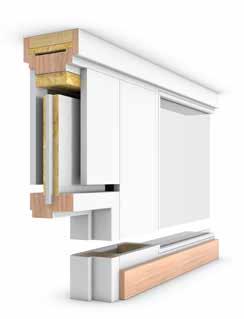

72 PRODUKTFAKTA FLEX FLOW TOP/SIDE PRODUKT BESKRIVNING FLEX INTEGRERADE LUFTDON ger en effektiv luftväxling i kontors- och konferensrum. Donen är ljuddämpande och finns i två olika utföranden. Båda är fint integrerade i våra väggsystem. Som standard är luftdonet placerat som en del ovan dörr eller glasparti. Alternativt kan donet placeras som en vertikal del vid sidan om en dörr eller ett glasparti. MÅTT MÅTT Don över dörrar och glaspartier har samma breddmått som dörrkarmen och glaspartiet. Höjdmått minimum 300 mm. Vertikala don har breddmått på minst 300 mm och höjdmått lika som vägghöjd. MATERIAL YTBEHANDLING Ytan är lika som övriga dörrportalen. Standard: NCS 0500-N. LUFTDON Överluftsdon tillverkas som standard för en luftgenomströmning med 25 l/sek vid ett övertryck på 20 Pa. Sidoluftdon tillverkas som standard för en luftgenomströmning med 50 l/sek vid ett övertryck på 20 Pa. TILLVAL Luftdon kan tillverkas med flera lufthål. Detta ger mer luftflöde men kan också ge mer ljud beroende på bygghöjd m.m. 72 Inspirationsbilder på sid 30

73 PRODUKTFAKTA FLEX FLOW TOP FLEX FLOW SIDE 73

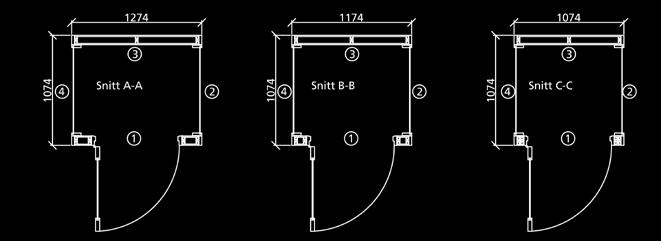

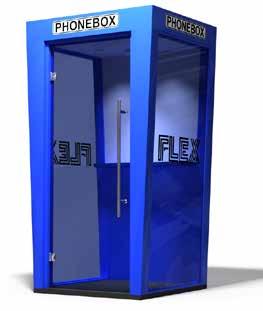

74 PRODUKTFAKTA FLEX PHONEBOX PRODUKT BESKRIVNING UTFÖRANDE Fristående, mobilt rum för enskilda samtal. Sidoväggarna är monterade med lutning för förbättrad ljudkomfort och upplevelse. Ett fristående rum i glas och MDF. Dörr i glas samt matta. Hylla för data. Kan förses med bottenram i stål för att enkelt kunna flyttas med pallyftare. MÅTT MODULMÅTT DÖRRKARM DÖRRBLAD Mått basplatta: 2100 x1500 mm. Mått överkant: 1274x1074 mm. Höjdmått: 2230 mm. Standardkarm 92 mm i massivt trä. Standardtröskel i massivt trä. 9 M-dörr med glasurtag. MATERIAL STOMME YTSKIKT MDF, massivt trä och glas. Fabriksmålad i standardkulör vitt (NCS 0500-N). Andra NCS-kulörer på förfrågan. FUNKTIONSKRAV LJUD Benämning R w (lab db) FLEX PHONEBOX STANDARD 35 ÖVRIGT TILLVAL Belysning, fläkt och/eller datauttag. 74 Inspirationsbilder på sid 32

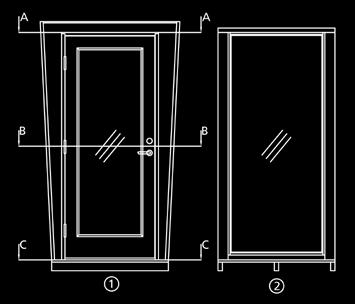

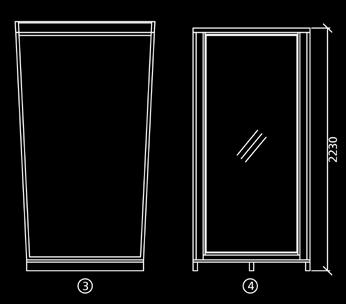

75 PRODUKTFAKTA FLEX PHONEBOX 75

76 PRODUKTFAKTA FLEX WORKBOX PRODUKT BESKRIVNING UTFÖRANDE Fristående rum för ostörda samtal och arbeten. Fristående rum med täta alternativ glasade väggar. Dörrutförande, slagdörr eller skjutdörr. MÅTT MODULMÅTT DÖRRKARM DÖRRBLAD Mått basplatta: 2100 x1500 mm. Mått överkant: 1274x1074 mm. Höjdmått: 2230 mm. Standardkarm 92 mm i massivt trä. Standardtröskel i massivt trä. 9 M-dörr med glasurtag. MATERIAL STOMME YTSKIKT MDF, massivt trä och glas. Fabriksmålad i standardkulör vitt (NCS 0500-N). Andra NCS-kulörer på förfrågan. FUNKTIONSKRAV LJUD Benämning R w (lab db) FLEX PHONEBOX STANDARD 35 ÖVRIGT TILLVAL Belysning, fläkt och/eller datauttag. 76 Inspirationsbilder på sid 34

77 PRODUKTFAKTA FLEX WORKBOX 77

78 78

79 79

80 80

81 81

82 Moderna miljöer för FLEXibilitet, integritet och tillhörighet. 82 FLEX INTERIOR SYSTEMS AB HK/ REGION MELLAN Boställsvägen 1 Box 1412, Örebro Tel REGION STOCKHOLM Ranhammarsvägen Bromma Tel REGION VÄST Bror Nilssons gata Göteborg Tel REGION SYD Kosterögatan 9 Box 21015, Malmö Tel
