1 Fältmätningar inom projektet WoodBuild Mätmetoder och mätobjekt Karin Sandberg, Anna Pousette, Per-Anders Fjellström, Simon Dahlquist SP Trä SP Rapport 2012:65 Rev.

2

3 Fältmätningar inom projektet WoodBuild Mätmetoder och mätobjekt Karin Sandberg, Anna Pousette, Per-Anders Fjellström, Simon Dahlquist SP Sveriges Tekniska Forskningsinstitut / SP Technical Research Institute of Sweden SP Trä / SP Wood Technology Borås Skellefteå Stockholm Växjö

4 SP Sveriges Tekniska Forskningsinstitut Box 857, Borås 2012 SP Sveriges Tekniska Forskningsinstitut SP Rapport 2012:65 (rev. december 2013) ISSN ISBN

5 Abstract Field-tests in the project WoodBuild - Methods, instrumentations and measured structures This report is part of WoodBuild, a project within the Swedish industry research program for the forest and wood industry. The program is jointly funded by the government, industry and other stakeholders within or related to the Swedish forestry and timber industry. Field measurements are performed on wood structures to verify and provide data for models developed within the project WoodBuild. The aim of this report is to give an overview of field-tests that are carried out within the project WoodBuild, with descriptions of methods, instrumentations and measured buildings and test objects. Key words: Field measurement, continuous measurement, moisture, wooden houses, facades, wooden beams

6 Sammanfattning Denna rapport ingår i WoodBuild, ett projekt inom ramen för branschforskningsprogrammet för skogs- och träindustrin. Programmet finansieras gemensamt av staten, näringslivet och andra intressenter inom eller med anknytning till den svenska skogs- och träindustrin. Inom WoodBuild genomförs mätningar på träkonstruktioner för att verifiera och ge underlag för modeller som utarbetas inom projektet. Syftet med denna rapport är ge en överblick över de fältmätningar på byggnader och provgårdar som utförs inom WoodBuild. Rapporten beskriver vilken mätutrustning som används, vilka provobjekt som mätningarna utförs på samt databasen där informationen samlas in. Rapporten har uppdaterats under projektets gång och justerats/kompletterats med de förändringar som genomförts för de olika fältmätningarna. Databasen med insamlade mätvärden för alla mätobjekt finns hos SP Trä Skellefteå. Justerat utdata skickas till personer i de olika delprojekten som behöver mätdata. Fastighetsägare som upplåtit sina byggnader för mätningar kan få information om mätresultaten genom de rapporter och artiklar som publiceras och där mätningarna ingår, se även En referens som beskriver mätsystemet på engelska är en konferensartikel från 2011: Sandberg K., Pousette A., Dahlquist S., Wireless in situ measurements of moisture content and temperature in timber constructions, XII DBMC International Conference on Durability of Building Materials and Components, Porto, Portugal, April 12-15, 2011.

7 Innehåll 1 INLEDNING STRUKTUR AV FORSKNINGSPROGRAMMET WOODBUILD MODELL ÖVER LIVSLÄNGDSDIMENSIONERING FÄLTMÄTNINGARNA ÖVERSIKT AV MÄTOBJEKT MÄTMETODER OCH UTRUSTNING FUKT OCH TEMPERATUR Givare Mätnoggrannhet Kalibrering av givare Gateway DATABAS Dataöverföring från givare via GE Sensing till SP Träs ByggTrä-databas VÄDERSTATIONER SP Trä i Skellefteå SP Träs provgård i Bygdsiljum SPs provgård i Borås Älvsbacka Strand, Skellefteå Balderskolan, Skellefteå LTH, Lund MÄTOBJEKT FÄLTMÄTNINGAR BYGGNADER Älvsbacka Strand Skellefteå - fasad Älvsbacka Strand Skellefteå - klimatskärm, ytterväggar och takbjälklag Kvarteret Ekorren Skellefteå - fasad Parkeringshus Skellefteå klimatskärm, bjälklag Myresjöhus Falkenberg klimatskärm FÄLTMÄTNINGAR UTOMHUS OVAN MARK Provgård med balkar och stolpar i Bygdsiljum Provgård med balkar och stolpar i Borås Provgård med detaljer i Lund PUBLIKATIONER BILAGOR Bilaga 1 Mätdata i databasen Bilaga 2 Databasens användargränssnitt Bilaga 3 Exempel på utdata från databasen Excel Bilaga 4 Mätpunkter Älvsbacka Strand Skellefteå - fasad Bilaga 5 Mätpunkter Älvsbacka Strand Skellefteå - klimatskärm, ytterväggar och takbjälklag Bilaga 6 Kv. Ekorren Skellefteå fasad Bilaga 7 Parkeringshus Skellefteå klimatskärm, bjälklag Bilaga 8 Myresjöhus Falkenberg Bilaga 9 Provgård med balkar och stolpar i Bygdsiljum Bilaga 10 Provgård med balkar och stolpar i Borås Bilaga 11 Provgård med reglar och stolpar i Lund

8

9 1 Inledning Forskningsprogrammet WoodBuild utgår från visionen att trä och träbaserade material kan användas och ha tillräcklig livslängd i klimatskärm, fasader och utemiljöer genom tillämpning av vetenskapligt underbyggt och dokumenterat konstruktionstekniskt utförande samt miljöanpassade system för ytbehandling och träskyddsbehandling, t ex materialmodifiering. Vid projektet start var målet för WoodBuild är att utveckla metodik och ingenjörsmässiga verktyg som kan användas vid praktisk projektering och utformning av träkonstruktioner med avseende på livslängdsaspekter. Avsikten var att förutsägelser beträffande livslängd och behov av underhåll för trä skulle hanteras med vetenskapligt verifierade och allmänt tillgängliga ingenjörsmässiga metoder på minst samma nivå som för andra byggnadsmaterial som exempelvis stål och betong. Träs beständighet kommer då att kunna hanteras med ingenjörsmässiga hjälpmedel som finns tillgängliga för att hantera beständighetsfrågor under byggnadens hela livscykel (projektering, byggande, användning, underhåll, rivning/återanvändning). Dessa hjälpmedel ska vara lätt tillgängliga för aktörer på olika nivåer inom byggsektorn. De modeller som tas fram kan successivt förbättras då ny kunskap erhålls. Målsättningen med mätningarna som utförs inom WoodBuild på olika konstruktioner är att verifiera de modeller som utarbetas i projektet. 1.1 Struktur av forskningsprogrammet WoodBuild Forskningsprogrammet är indelat i fyra huvudområdena med olika aktiviteter samt resultatspridning. Delprojekt A: Metodik och kunskapsspridning för livslängdsdimensionering Förväntade resultat: - Kvantitativa metoder för säker dimensionering och utformning av beständiga träkonstruktioner. - Projekteringsanvisningar för utomhusträ ovan mark. - Projekteringsanvisningar för trä i klimatskärmen. Delprojekt B. Exponering av trä i klimatskärmen Förväntade resultat: Kunskapen om rådande exponeringsförhållanden i ett antal vanliga klimatskalskonstruktioner kommer att förbättras. Exempelvis kommer fukttillståndet på träytor i olika delar av konstruktionerna vid olika klimatpåverkan att kartläggas. En rad delprojekt skall leda fram till metoder att kunna förutsäga fukttillstånd på träytor och i virkesdelar i olika delar av klimatskärmen. Delprojekt C. Exponering av trä utomhus ovan mark Förväntade resultat: Målet är metoder att kunna förutsäga våttider på träytor och fuktförhållanden inne i 1

10 virkesdelar utifrån klimatbelastning, ytbehandling, träskyddsbehandling, konstruktionsteknisk utformning och virkets egenskaper. Inventering av olika träkonstruktioners utförande kommer att generera ny och bättre kunskap om orsakerna till biologiska angrepp. Delprojekt D. Resistens hos trä mot biologiska angrepp Förväntade resultat: Denna del av programmet ska leda fram till dels en fördjupad förståelse för under vilka förutsättningar mikrobiell påväxt etableras på trä och träbaserade produkter av olika slag, och dels till nya provningsmetoder för att utröna virkes resistens mot mikrobiell påväxt. Resultaten förväntas leda till ökade kunskaper om vilka geometriska förhållanden som kan påverka resistensen och om resistens hänger samman med om virket är sågat eller hyvlat, vid vilken temperatur det torkats på sågverket, hur länge sedan ytan sågades, hur det lagrats, olika typer av behandlingar av ytan etc. I olika delar av klimatskärmen kommer mikroklimatet att variera, och resultaten från delprojektet förväntas ge svar på hur varaktighet hos fuktbelastning påverkar i vilken omfattning angrepp uppkommer. Delprojekt E resultatspridning 1.2 Modell över livslängdsdimensionering Ett av programmets delar innebär att ett nytt angreppssätt för trä och träkonstruktioners livslängd utvecklas. Detta angreppssätt beskrivs schematiskt i figur 1. De egenskaper och parametrar som redovisas i figur 1 är mer eller mindre osäkra och behandlas som stokastiska variabler. Verifieringsmodellen är därför probabilistisk för att kunna bestämma med vilken grad av säkerhet önskade livslängdskrav ska uppfyllas med hänsyn till variabilitet i materialresistens och klimatexponering. En probabilistisk modell innebär att ingående variabler beskrivs som statistiska (stokastiska) för att kunna hantera osäkerheter på ett systematiskt sätt. Den probabilistiska modellen utnyttjas för att definiera och kalibrera en ingenjörsmässig modell som kan användas vid praktisk projektering som skall ge rimliga säkerhetsmarginaler för att hantera variabiliteter i såväl exponering som resistens. Användaren kan kontrollera exponeringen S genom utformning av objektet och ytbehandling av träytor, medan resistensen R styrs av materialval och eventuell behandling av virket. 2

11 Figur 1. Principer för rationell livslängdsdimensionering Begreppen i figur 1 beskrivs närmare nedan. 1. Klimatet är beroende på geografiskt läge och uttrycker exempelvis fuktbelastningen med tillhörande temperatur. Klimatet definieras på tre nivåer: makroklimat, som inte beaktar objektets geometri, mesoklimat inkluderar effekten av objektets geometri och orientering, samt slutligen mikroklimat som gäller omedelbart invid objektets yta. 2. Utformningen styr hur mesoklimatet påverkar ett objekt med en specifik geometri och orientering. 3. Behandling (ex ytbehandling, impregnering) påverkar fuktbelastningen på objektet. 4. Materialegenskaper för träprodukter utsatta för olika typer av biologiskt angrepp som funktion av tid och mikroklimat. Existerande provningsmetoder kan behöva modifieras för att ge relevanta indata till beräkningsmodellen. 5. Geometri hos objektet (t ex tjocklek, bredd) påverkar resistensen. 6. Placeringen beaktar möjligheten att intensiteten av det biologiska angreppet beror på geografiskt läge. 7. Behandling (ex impregnering, ytbehandling) påverkar motståndet mot angrepp. 8. Exponeringen S är en funktion av variabler enligt 1-3 i figur 1, och i vissa fall materialens fukttransportegenskaper. Exponeringen kan t ex vara fuktkvot i ett material eller relativ luftfuktighet invid ytan av ett material. Tidsvariationen av exponeringen, exempelvis varaktigheten av fukttillstånd över en viss nivå, är av stor vikt. 9. Resistensen R för ett material definieras som en funktion av variabler enligt 4-7 i figur 1. Resistensen kan t ex vara kritisk fuktkvot eller relativ fuktighet under vilken angrepp inte sker (beror på temperatur). Den beror dessutom på andra parametrar, t ex varaktigheten av en påverkan. 10. Verifieringsmodellen innebär i princip att exponering S och resistens R jämförs med varandra i relation till valda funktionskrav Funktionskraven definierar när verifieringsmodellen resulterar i godkänd eller icke godkänd funktion. Kraven är kopplade till den funktion 12, 13 eller 14 som påverkas av beständigheten. 3

12 2 Fältmätningarna 2.1 Översikt av mätobjekt I projektet mäts fukt och temperatur i fasaden (delprojekt C), yttervägg (delprojekt B), takbjälklag (delprojekt B) och bjälklag i parkeringshus (delprojekt B). Det mäts även på konstruktioner som balkar och stolpar (delprojekt C) och konstruktionsdetaljer (delprojekt A). Klimatet registreras med väderstationer. Mätmetoder och utrustning beskrivs i kapitel 3. I figur 2 visas en översikt över var i Sverige de olika objekten finns. Mätobjekten beskrivs mer detaljerat i kapitel 4. Provgård, Borås Balkar och stolpar Älvsbacka Strand, Skellefteå Flerfamiljshus med 7 våningar byggt av massivträ Ekorren, Skellefteå Flerfamiljshus med 2-5 våningar byggt av massivträ. Myresjöhus Falkenberg Enfamiljshus Parkeringshus, Skellefteå Parkeringshus i trä i 4 våningar. Provgård, Lund Reglar och stolpar Provgård, Bygdsiljum Balkar och stolpar i olika dimensioner Figur 2. Översikt mätobjekt 4

13 3 Mätmetoder och utrustning 3.1 Fukt och temperatur För att mäta fuktkvot, relativ fuktighet och temperatur används ett trådlöst Protimeter HygroTrac-system från General Electric. De trådlösa HygroTrac-givarna, se figur 3 och 4, placerades på byggnader och andra provobjekt. Eftersom de är trådlösa så kan de enkelt byggas in i konstruktioner. Givarna skickar mätvärden till medföljande gateway. Denna gateway ansluts till internet och överför mätdata till GE Sensings Server. Figur 3. Givare, mått 60 mm x 30 mm x 60 mm. Överföringsfrekvens 850 MHz (EU) Figur 4. Montering av givare med en skruv i fasadbräda, mätning med mätstift Givare Varje givare har ett ID-nummer. De trådlösa givarna drivs med ett medföljande litiumbatteri. Livslängd anges av tillverkaren till år vid datasändning en gång i timmen, men beror på användning, miljö och placering mm. Givarna kan skruvas fast med medföljande skruvar som då utgör fuktsensorer och ger ett mätvärde vid skruvens spets. Inom WoodBuild har montage med medföljande skruvar använts vid inbyggnad i väggar. På bl. a. fasader har särskilda isolerade spikar använts för mätningar på olika specificerade djup i virket, se figurer 5 och 6. Vid mätning av utvändig ytfukt har spikarna ersatts med ringkabelskor som fästs på ytan med plastklammer, se figur 7. Figur 5. Mätstiftens utformning (isolerade spikar) och placering i trä på fasader Figur 6. Montering med mätstift på testbräda Figur 7. Montering för ytmätning med kabelskor på testbräda 5

14 3.1.2 Mätnoggrannhet Enligt uppgifter från tillverkaren gäller följande: - RH mäts i området 0 till 100 % (ej kondens), och noggrannheten är ±2.5 % i området 10 till 90 %. - Temperatur mäts i området -40 C till 85 C, noggrannheten är ±0.5 C vid 25 C. - Fuktkvot mäts i området 8 % till fibermättnad (ca 25 %), noggrannheten är ±1 % vid +25 C, ej korrigerat för träslag men för temperatur. Vid export av data från ByggTrädatabasen (se kap. 3.2) beräknas resistansvärdet som givaren mätt upp och utifrån detta beräknas fuktkvot med träslags- och temperaturkorrigering enligt Trätek rapport L Notera att mätnoggrannheten är baserad på att mätstiften är nyligen inslagna i trä Kalibrering av givare Fuktkvotsgivares upplösning över fibermättnadspunkten Fuktkvotsgivarna är kalibrerade upp till 25 %. Över 25 % visas högre värden, men dessa har ingen noggrannhet även om det finns en viss upplösning även där. Ytfuktgivare Givare för att mäta ytfukt har utrustats med ringkabelskor i stället för mätstift. På grund av detta kan inte dessa givare jämföras med övriga, utan enbart tolkas som ökad eller minskad fukt på ytan. Mätning av temperatur på olika djup På grund av att givarnas temperatursensor mäter temperaturen i sensorn och inte vid mätpunkten inne i träet, så kan temperaturskillnaden mellan sensor och mätpunkt ha betydelse. För att undersöka detta finns speciella temperaturgivare monterade på en vit och en röd balk på provgården i Bygdsiljum. Mätningen görs med GE Protimeter med Hygrostick Sensor ansluten, som mäter på 5 mm respektive 15 mm djup. Givarna är modifierade och placerade i 3 mm borrade hål. De fyra mätpunkterna kan användas vid temperaturkorrigeringen av fuktkvoter för att få noggrannare mätvärden Gateway Systemet från GE Sensing levereras med en Gateway som ska nätanslutas. Den samlar data från givarna och skickar data till internet. Gateway tar emot data från givarna då dessa vaknar och sänder, och däremellan är givarna i viloläge. Mätsystemets överföring fungerar som ett vanligt trådlöst nätverk för datorer. Räckvidden är ca m beroende på byggnadsmaterialet i väggar och bjälklag som finns mellan givare och Gateway. Gateway överför data till GE Sensings Server när det finns anslutning till internet. Eftersom det saknas fast internetanslutning så används trådlösa enheter för att ansluta till internet. Dessa är inte helt stabila, vilket kan kräva besök för omstarter på plats. När inte anslutningen till internet är tillgänglig, så sparar Gateway mätdata lokalt. När anslutningen återigen blir tillgänglig så överförs detta lokalt sparade data till databasen. Vid långvarigt avbrott blir det 1 Anders Samuelsson, Resistanskurvor för elektriska fuktkvotsmätare, Trätek rapport L , Stockholm, juni

15 lokala minnet fullt och då uppstår dataförluster. Om elanslutningen till Gateway upphör, så slutar datainsamlingen att fungera under avbrottet, t.ex. vid strömavbrott till följd av åska. Figur 8. Gateway, mått 190 mm x 125 mm x 40 mm, trådlöst område ca m Figur 9. Montering Gateway, Älvsbacka Strand 3.2 Databas All mätdata från Hygro-Trac-systemet (fukt- och temperaturmätningarna) samlas i SP Träs databas, kallad ByggTrä-databasen. Databasen finns på en helt fristående server hos SP Trä. Databasen är uppbyggd så att varje givare är lokaliserad till ett objekt. Givarna har IDnummer och är namngivna och beskrivs med sökdata för olika parametrar t ex träslag, placering, mätdjup. Parametrarna kan användas för att ange ett urval vid sökning i databasen, t ex alla givare på byggnadens östra sida. En tabell över information som kan anges visas i Bilaga 1. Databasens användargränssnitt visas i Bilaga 2. Man kan söka efter visst objekt eller viss givare. I Bilaga 2 visas följande följande sidor: ByggTrä visar alla mätobjekt med antal givare, och val för urval för t ex exportering. Edit lokaliseringar visar beskrivning av varje mätobjekt med ID-nummer, benämning, beskrivning och bilder Editera givare visar vald givare med kortnamn som angetts inom WoodBuild och IDnummer från tillverkaren. Varje givare beskrivs med olika parametrar som t ex träslag, givarplacering, riktning, mätdjup. Dessutom kan ritningar och foton läggas in som beskriver givarens läge och placering. Exportera data visar valda givare för ett objekt med namn och ID-nummer. Exportfält som kan väljas är temperatur ( C), RH (%), fuktkvot (%), GPP (g/kg), daggpunkt ( C), resistans (ohm). Export kan göras till excelfil eller textfil med kommaseparering. Exporterad data är korrigerad data, justerad för temperatur och träslag. Kompensering för träslag görs med svenska resistanskurvor för t ex furu, se även kap Exempel på utdata från databasen i Excel-format visas i Bilaga Dataöverföring från givare via GE Sensing till SP Träs ByggTrä-databas Dataöverföringen illustreras i figur 10. 7

16 Givare sänder mätvärden trådlöst till Gateway som lagrar data temporärt. Gateway är uppkopplad mot internet via trådlös nätverksuppkoppling WWAN (wireless wide area network) eller trådbunden nätverksuppkoppling WAN (wide area network). Via internet skickas data till GE Sensings databas i USA. Det sker 1 gång/timme eller oftare per givare. Om GSM-anslutningen till internet inte fungerar, buffrar Gateway data tills det finns uppkoppling igen. Överföringen från GE Sensing till SP Träs databas görs automatiskt eller kan i undantagsfall göras manuellt. Vid automatisk hämtning skickas nya data var 5:e minut till en FTP-server på SP där data lagras. Till SP Träs ByggTrä-databas hämtas data från FTP-server 1 gång/månad med en särskild program-modul för import av data till databasen. När programmet startats sker överföringen automatiskt. Värdena lagras i databasen som timvärden, dvs. senaste värdet per timme. Manuell hämtning är möjlig om man vill ta fram data i högre tidsupplösning än 1 timme. Vid manuell hämtning går man in på GE Sensings web-sida och anger för vilka givare och tider man vill hämta data. Detta är tidskrävande bl. a. eftersom begränsat antal mätdata kan skickas åt gången. Databas SP Trä Figur 10. Illustration av dataöverföring 3.3 Väderstationer Data från väderstationer (utom från Balderskolans och LTHs väderstation) samlas in till SP Trä i Skellefteå. Data samlas in per minut. I figur 11 visas en översikt över var i Sverige de olika väderstationerna är belägna. Väderstationerna beskrivs mer detaljerat i kapitel

17 SP Trä Skellefteå, ca 1,1 km från Älvsbacka Strand Provgård, Borås Balderskolan, ca 150 m från Ekorren, Skellefteå Provgård, Bygdsiljum LTH, Lund Figur 11. Översikt mätplatser där det finns väderstationer SP Trä i Skellefteå En väderstation finns sedan 1996 vid SP Trä i Skellefteå. Den mäter temperatur, relativ fuktighet och lufttryck. En ny väderstation monterades i februari Den mäter temperatur, relativ fuktighet och lufttryck, men också vindhastighet, vindriktning, nederbörd med slagregnsdetektor, solinstrålning, långvågig strålning, med utrustning enligt nedan. Temperatur, relativ fuktighet: Vaisala HMP50 mäter temperatur och fukt. Temperatur mäts inom området -40 C till +60 C. Noggrannheten är temperaturberoende och ±0,6 C vid + 20 C. Mätområdet för relativa fuktigheten är 0-98 % vid temperaturen -10 C till +60 C. Mätnoggrannheten är temperaturberoende och är vid + 20 C: ±3 % vid 0-90 % RF och ±5 % vid % RF. Långtidsstabilitet är ±2 % över 2 års tid. Lufttryck: Vaisala PTB100A mäter lufttrycket. Mätområdet är hpa (mbar). Noggrannheten är temperaturberoende och är ±0,3 hpa vid temperaturen +20 C, ±1,0 hpa vid 0 till 40 C, ±1,5 hpa vid -20 C till 40 C, ±2,5 hpa vid -40 C till 60 C, långtidsstabilitet är ±0,1 hpa/år. Vindhastighet, vindriktning: Vaisala WMS301 är en kombinerad vindmätare som mäter vindhastighet och vindriktning. Mätområde för vindhastighet är 0,5-60 m/s. Noggrannheten är ±0,3 m/s vid hastigheter max 10 m/s och <2 % vid hastigheter över 10 m/s. Mätområde för vindriktning är 0-355, noggrannheten är bättre än ±3 vid vindhastigheter över 1,0 m/s. 9

18 Nederbörd: Mätutrustning är Vaisala DRD11A, en slagregnsdetektor med integrerad uppvärmning som även smälter snö. Den mäter andel våt yta med storleken 7,2 cm 2 och lutningen 30. Gränsvärde är 0,05 cm 2 våt yta. Mätvärden är 1-3 V (våt-torr) och sparas som % yta. Rekommenderad temperatur är -15 C till 55 C. Regnuppsamlare typ tipping bucket slopades på grund av risk för frysning vid kallt klimatet. Solinstrålning: Mätutrustning är Kipp & Zonen CMP3 pyranometer som mäter solstrålningen, dvs. den solenergi som mottas från det totala solspektrat och hela hemisfären (180 grader synfält) i spektralområdet från 310 till 2800 nm. Utdata uttrycks i W/m 2. Mätning görs upp till 2000 W/m. Mätningen är temperaturberoende med noggrannheten ±5 % vid -40 C till 40 C. Långtidsförändring är < 1 % per år. Långvågig strålning: Mätutrustning är Hukseflux IR02-TR pyrgeometer med uppvärmning som förbättrar mätnoggrannheten eftersom det hindrar dagg på natten (vid solstrålnng < 20 W/m 2 ). Den mäter den från atmosfären nedåtriktade värmestrålningen (infra-röd strålning) som infaller mot en horisontell yta. Den är kalibrerad för mätområdet -300 till 100 W/m 2. Mätfel är 8 W/m 2 vid -100 W/m SP Träs provgård i Bygdsiljum Mätningarna startade i december Intermittent data finns sedan dess, men driften var instabil på grund av el-avbrott och vid låga temperaturer nedåt -30 C grader fungerade det inte och mätningarna stannade. Det blev fel på givare och logger. Under våren 2009 gjordes justeringar och omstart. Temperatur och RF mäts även med fuktgivarna (HygroTrac-givarna), men de fungerande inte heller när det var som kallast utan startade igen när det blev varmare. Utrustning för mätning av temperatur, relativ fuktighet, vindhastighet, vindriktning, nederbörd och solinstrålning är samma som beskrivs i kapitel för den nya väderstationen vid SP Trä SPs provgård i Borås Sedan tidigare fanns en väderstation vid SP i Borås, ca 100 m från provgården, med mätutrustning för temperatur, luftfuktighet, vindhastighet, vindriktning, atmosfärisk korrosivitet, UVA-strålning, lufttryck och nederbörd, se även figur 12. Viss mätdata finns från

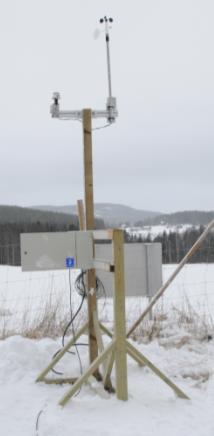

19 Figur 12. Tidigare väderstation Borås Ny väderstation på provgården i Borås Davisstation (Vantage Pro2 Weatherstation, Davis Instuments Corp., med Integrated Sensor Suite (ISS)) med regnmätare, vindhastighets- och vindriktningsgivare, temperatur- och luftfuktighetssensorer. Väderstation kompletteras med BF3-H för solinstrålning och CGR3 för långsvågsstrålning. Samtliga delar monteras på en 50 mm mast. I systemet ingår loggrar och minidator för datalagring. Weather Envoy (datainsamling och logger) är trådansluten till väderstationen. WeatherLinkSER D6510SER är kommunikationsenhet med internet. På dator CompuLab, fit-pc2, finns installerat WeatherLink (Davis), Delta-Link för GP1 och sensorerna CGR3 och BFR, samt driver för RS232/USB Converters. Vid tidssynkning tas tiden vid mätstart från datorn, observera vid omstart om det är sommartid. Davisstation: - Temperaturområde: -40 till 65 ºC. Noggrannhet ±0,5 C över -7 C, ±1 C under -7 C. - Relativ fuktighet: upplösning 1 % vid 0 till 100 % RH, noggrannhet ±3 % (0-90 % RH), ±4 % ( % RH). - Regnmätare: regnuppsamlare typ tipping bucket, med värmare som undviker att mätmekanismen fryser, men som inte smälter snö. När nederbörd motsvarande 0,2 mm samlats i uppsamlingskärlet tippas nederbörden automatiskt ut. Noggrannhet för regn på upp till 50 mm/h är ±3 % av totalt eller 0,2 mm, beroende på vilket som är större, för regn från 50 mm/h till 100 mm/h ±3 % av totalt eller 0,25 mm. Antalet tippningar per tidsperiod anger regnintensitet, upplösning 0,2 mm, noggrannhet ±5 % för mindre än 127 mm/h. Intensiteten beräknas från tiden mellan successiva tippningar, och vid mer än 15 minuter eller vid bara en tippning av regnbehållaren anses den vara noll. - Vindhastighetssensor med vindkoppar med magnetkontakt, upplösning 0,5 m/s, mätområde 1 till 80 m/s, noggrannhet 1 m/s eller ±5 %, det som är störst. - Vindriktningsgivare med vindflöjel med potentiometer, mätområde 0-360, upplösning 1, noggrannhet ±3. Utdata: temperatur (ºC), relativ fuktighet (%), nederbörd (mm), regnintensitet (mm/h), vindstyrka (m/s), vindriktning (º) Solinstrålning: Sunshine Sensor, typ BF3-H, Delta-T Devices Ltd, med verifieringsintyg från 13/ , uppvärmd version som rekommenderas vid kall temperatur (under noll). Mäter total (global) solstrålning, diffus strålning, solskensstatus, mätområde 0 till 2500 µmol/m 2,s. Global och diffus strålning anger effekten hos den inkommande solstrålningen över en horisontell yta. Utdata kan anges som molar (µmol/m 2,s) med upplösning 0,6 µmol/m 2,s, eller energi (W/m 2 ) med upplösning 0,3 W/m 2, eller belysningsstyrka (klux) med upplösning 0,06 klux. Solsken anges som ON eller OFF. Solsken definieras som direktstrålning > 120 W/m². Direktstrålning anger effekten av den direkta strålningen mot en yta orienterad vinkelrätt mot solstrålarna. Vid tunna moln framför solen börjar solsken registreras när skuggor blir svaga men ändå tydligt synliga. Utdata: Global solstrålning (W/m 2 ), diffus solstrålning (W/m 2 ), solskensstatus (ON/OFF) Långvågsstrålning: Kipp & Zonen, CGR 3 Pyrgeometer, med verifieringsintyg för temperatur 25±2 ºC, som mäter utgående och ingående långvågsstrålning, d.v.s. nedåtriktade värmestrålningen (W/m²) från atmosfären som infaller mot en horisontell yta. Spektrumområdet är nm, 11

20 ickelinjäritet < 1 % vid W/m 2, temperaturberoende < 5 % vid -40 ºC till +40 ºC, < 10 % vid +40 ºC till +80 ºC, lutningsfel < 2 %, nollpunktsförskjutning < 5 W/m 2 vid dt = 5 K/h, instabilitet (förändring per år) < 1 %. Utdata: Strålning (W/m 2 ) UV Sensor: Davis Instuments, mäter ultraviolett strålning (UV) för våglängder nm. UV-sensorn mäter den del av UV-spektrumet som ger solbränna. Dess spektrala känslighet stämmer mycket nära överens med Erythema Action Spectrum (EAS), som antogs av Commission Internationale de l'eclairage (CIE) som standardrepresentation av den mänskliga hudens känslighet för UV-strålning. Sensorn mäter global UV strålning, summan av solens direkta UV-strålar och de som sprids i atmosfären som är en stor del av den globala strålningen. Utdata: Ultraviolett (UV) strålningsdos (0,1 MEDs till 19,9 MEDs), Ultraviolett (UV) strålningsindex (0 till 16 Index) Älvsbacka Strand, Skellefteå En väderstation mäter temperatur, luftfuktighet, vindhastighet, vindriktning, barometertryck, regnmängd, se även figur 13. Väderstationen kan lagra data ca 1 år och klarar dataöverföring ca 100 m mellan huvudenhet och mätutrustning, som båda drivs av batteri. Huvudenheten har pekskärm som kan användas för visning av data. Väderstationen monterades på Älvsbacka Strand i februari Mätutrustningen placerades på en stolpe ca 2 m över taket och huvudenheten på vindsvåningen. Lagrade väderdata kan hämtas med kontinuerlig koppling till dator, men det var inte möjligt att ha en dator kontinuerligt på platsen. Det visade sig sen att det inte gick att hämta lagrat data i efterhand, eftersom dataöverföringen tog väldigt lång tid. Det finns därför bara data för februari-mars Väderstationen har därför utgått ur projektet, men utrustningen sitter kvar. Figur 13. Väderstation Älvsbacka Strand Balderskolan, Skellefteå Balderskolan ligger i närheten av kvarteret Ekorren och mäter temperatur, vindkylning, vindhastighet, vindriktning, lufttryck, nederbörd, luftfukt, UV-index, solstrålning. Uppgifter finns att hämta på Balderskolans vädersida som uppdateras var 10:e minut, LTH, Lund En väderstation från Davis Instruments är placerad på LTHs tak vid provuppställningen med detaljer. Davis Vantage Pro2 väderstation inkluderar olika sensorer som kombineras och mäter bl.a. lufttryck, temperatur, luftfuktighet, nederbörd, vindhastighet och vindriktning och väderdata lagras i dator. Se även kapitel

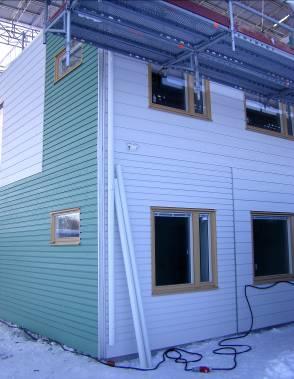

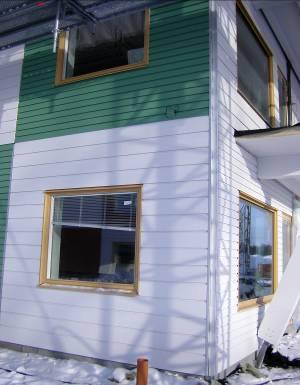

21 4 Mätobjekt 4.1 Fältmätningar byggnader Älvsbacka Strand Skellefteå - fasad Älvsbacka Strand hus 2 i Skellefteå används för mätningar. Det är ett flervåningshus med trästomme och byggandet av huset sammanföll i tiden med WoodBuild-projektet, så att givare kunde monteras och mätningar utföras och utvärderas inom projekttiden. Inflyttning var från augusti Mätningarna startade Klimat SP Träs väderstation är placerad ca 1 km väster och 0,4 km söder om huset. Utformning Huset är ett flerfamiljshus med sju våningar byggt av massivträ. Det har en rektangulär planyta, med ena långsidan med längsgående balkonger orienterade mot söder. Husets utvändiga planmått är ca 27,7 m x 11,9 m och höjden är ca 21,5 m. Behandling Fasadpanelen är ytbehandlad i två olika kulörer, vit (NCS S1000-N) respektive grön (NCS S4020-G10Y). Norra och södra sidan är vit, medan gavlarna har fält med gröna och vita bräder. Panelen är behandlad med ett varv grund och två varv färdigstrykning enligt systemet för Beckers perfekt täcklasyr. Hela ytan (även ändträ) är grundoljad med Perfekt Grundolja som är en impregnerande grundolja som används på utsatta delar på trä utomhus. Den skyddar mot röt-, mögel- och blånadsangrepp och tränger in i träfibrerna och ger ett skydd mot vattenupptagning. Perfekt Täcklasyr är vattenburen och ger en täckande yta, men framhäver samtidigt träets struktur. Material Den liggande fasadpanelen är en limträpanel av gran. Det är en falsad panel med ändspont och med vertikala aluminiumlister mellan olika sektioner av fasaden. Geometri Limträpanelen är i två dimensioner, smalare brädor 25 x 100 mm och bredare brädor 25 x 200 mm. Placering Huset är placerat i Skellefteå vid Skellefteälven i ett område med bostadshus med 1-3 våningar. GPS-koordinater: Lat: N 64º 45' och Long: E 020º 59' Mätningar Mätningar av fukt och temperatur utförs på fasaden. Givare på insidan av fasadpanelen monterades på fabriken där väggelementen sattes ihop. Givare utanpå fasaden monterades på byggplatsen, se figur 14. Givarna som är placerade på utsidan av fasaden är synliga men täckta med plåtkåpor. För att nå alla givare finns två Gateways i trapphuset på våningarna två och fem. Antennerna på dessa Gateways har bytts ut till antenner med större känslighet för bättre signalhantering och ökad räckvidd. 13

22 Mätpunkterna finns på fasader i alla väderstreck och på olika höjder och i olika lägen i förhållande till t ex byggnadens hörn mm. De sitter på fasadbrädernas in- och utsida på totalt 33 ställen. På varje mätställe finns två mätgivare: Insida: fuktkvot i trä nära utsida + RF & T i luftspalt. Utsida: ytfukt utsida + RF & T i uteluft, Mätpunkterna beskrivs i Bilaga 4. Figur 14. Exempel på placering av givare på ytterväggar, där HygroTrac-givarna ligger dolda bakom kåpor av plåt Älvsbacka Strand Skellefteå - klimatskärm, ytterväggar och takbjälklag Mätningar utförs i ytterväggar och i takbjälklaget i Älvsbacka Strand hus 2 som beskrivs i kapitel Givare inne i väggarna monterades på fabriken där väggelementen sattes ihop. Givare i vindsbjälklaget monterades på byggplatsen. För att nå alla givare används de två Gateways som finns i huset, se kapitel Mätningarna startade Det finns mätpunkter i ytterväggar, totalt 16 givare på olika djup i väggen och på olika lägen samt 10 givare i yttertakskonstruktionen. I figur 15 visas exempel på montering av givarna. Mätpunkterna beskrivs i Bilaga 5 Figur 15. Exempel på placering av HygroTrac-givare i väggregel respektive takbalkar. 14

23 4.1.3 Kvarteret Ekorren Skellefteå - fasad Brf Ekorren består av 31 lägenheter i en fastighet med fasader är av trä som byggdes 2009 och med inflyttning årsskiftet 2009/2010. Byggnadsstommen är av trä med massiva bjälklag och semimassiva väggar. Invändigt är golv av massivträ och invändiga väggytor av målat trä eller målad/tapetserad gipsskiva. Mätningarna i fasaden startade Klimat Väderstation finns på närliggande Balderskolan. Vädret kan följas på deras hemsida SP Träs väderstation är placerad ca 0,6 km öster och 0,6 km söder om huset. Utformning Huset är ett flerfamiljshus med 2-5 våningar i två huskroppar i vinkel som är sammanlänkade med loftgångar. Huskropparna har rektangulär planyta, den ena med nord-sydlig riktning (västra huset) och den andra med väst-östlig riktning (norra huset). Västra huset har loftgångar på östra sidan och planmått ca 8 m x 63 m. Det har trappning 2-5 våningar med höjden ca 8-17 m. Norra huset har loftgångar på norra sidan. Planmåtten är ca 8,5 m x 45 m och höjden ca17 m. Behandling Fasadpanelen är ytbehandlad i tre olika kulörer, vit (alkydfärg), röd (slamfärg) respektive mörkbrun (slamfärg). Västra huset har mörkbruna fasader på västra och norra sidan, i övrigt vit fasad. Norra huset har röda fasader på östra och södra sidan, i övrigt vit fasad. Slamfärgen är från Falu Vapen Färg AB med Falu rödfärg Svart respektive Röd, grundning gjordes med utspädd färg. Material Fasaden har liggande träpanel av kärnfuru med ändspont. Panelen är spikad och har traditionella knutar, foder, täckbräder mm. Geometri Liggande falsad panel 22 x 145, på 28 mm stående läkt. Placering Huset är placerat i centrala Skellefteå, i kvarter med bostadshus med 2-4 våningar. GPSkoordinater: Lat: N 64º 45' och Long: E 020º 56' Mätningar Mätningar av fukt och temperatur utförs på fasaden. Givare på insida fasadpanel och givare utanpå fasad monterades på byggplatsen i de tre lösa bräder som spikades på byggplatsen vid skarvarna mellan byggmodulerna, se figur 16. Givarna som är placerade på utsidan av fasaden är synliga men täckta med plåtkåpor. För att nå alla givare finns en Gateway på yttervägg i trapphuset. Mätpunkterna finns på fasader i alla väderstreck och på olika höjder och i olika lägen i förhållande till t ex bygnnadens hörn mm. De sitter på fasadbrädernas in- och utsida på totalt 27 ställen. På varje mätställe finns två mätgivare: Insida: fuktkvot i trä nära utsida + RF & T i luftspalt. Utsida: ytfukt utsida + RF & T i uteluft, 15

24 Mätpunkterna beskrivs i Bilaga 6. Figur 16. Exempel på placering av givare invändigt respektive utvändigt panel Parkeringshus Skellefteå klimatskärm, bjälklag Parkeringshuset i trä har fyra våningar, en våning med kontor och affärer och tre våningar med parkeringsytor. Dessutom finns två källarplan med garage. Mätningar utförs i bjälklaget över första våningen som innehåller kontor och affärer. Ovansidan av bjälklaget utgör yta för parkeringsplatser, se även figur 17. Det finns en Gateway. Mätningarna startade Mätpunkter enligt Bilaga 7. Figur 17. Parkeringshus och exempel på montering av givare Myresjöhus Falkenberg klimatskärm Huset är en enfamiljsbostad i ett plan med sidobyggnad lokaliserad på Skrea i Falkenbergs kommun. Huset är byggt av planelement med träregelstomme med 220 mm isolering samt 30 mm utanpåliggande isolering. Grundkonstruktionen är en betongplatta på mark med 300 mm underliggande cellplastisolering. Byggnaden har träfasad av lockpanel. Vindsbjälklaget är av trä och isolerat med 400 mm lösull. Trätakstolar bär upp taket som består av plywood, bäroch ströläkt av trä och betongtakpannor. Vinden är kompletterad med trygghetsvakten som ventilerar vinden med uteluft vid gynnsamma förhållanden. Huset har golvvärme och värms för närvarande av en frånluftsvärmepump NF310P från Nibe. Mätpunkterna beskrivs i Bilaga 8, se även figur 18. Mätpunkterna beskrivs även i rapporten TVBH-3054 av S. Olof Mundt-Petersen. 16

25 Figur18. Villa Myresjöhus och exempel på montering av givare 4.2 Fältmätningar utomhus ovan mark Provgård med balkar och stolpar i Bygdsiljum Limträbalkar och trästolpar i olika utförande finns utplacerade på en provgård i Bygdsiljum. Balkarna och stolparna beskrivs utförligt i rapporten SP Rapport 2007:35 Träbalkar och trästolpar i utomhusförsök planering och utplacering. Kontinuerlig mätning av fuktkvot med HygroTrac-givare utförs på några balkar och stolpar. Mätningarna startade Klimat Väderstation har monterats på provgården. Data samlas in automatiskt. Mätningarna startade våren Utformning Balkarna är upplagda vid var ände på en ställning. Stolparna är nedtill fästa till betongfundament med varmförzinkade stolpskor och genomgående skruvar alternativt till limträbalk med genomgående skruvar. Behandling Balkar och pelare är målade med röd eller vit täcklasyr, röd oljefärg eller bara behandlade med lösningsmedelsburen Träolja. Täcklasyr är utförd med två varv vattenburen Beckers Perfekt Täcklasyr faluröd eller utevit, och grundning med ett varv vattenburen Perfekt Grundolja. Oljefärg är utförd med lösningsmedelsburen grundolja på ändträ, grundning med lösningsmedelsburen Trägrund och sedan 2 varv lösningsmedelsburen Oljefärg. Material Balkar och stolpar är tillverkade av limträ av gran eller impregnerad furu och några stolpar är solida granstolpar. Geometri Limträbalkarna har måtten 140 x 315 x 2000 mm. Stolparna har måtten 100 x 100 x 2000 mm. 17

26 Placering Provgården är placerad vid Martinsons sågverk i Bygdsiljum. GPS-koordinater: Lat: N och Lon: E Mätningar Mätningar av fuktkvot utförs. På balkarna finns givare på sidorna och under, se figur 19. På stolparna finns givare uppe och nere på södra sidan. För att samla in data finns en Gateway i provgården. Mätpunkterna beskrivs i Bilaga 9. Figur 19. Givare på balkar i Bygdsiljum Provgård med balkar och stolpar i Borås På provgård vid SP i Borås finns fem balkar och tio stolpar utplacerade. Mätning av fuktkvot utförs på fem balkar och fem stolpar. Mätningarna startade Klimat Väderstation har monterats på provgården. Data samlas in automatiskt. Mätningarna startade i februari 2011 med värden varje halv timme, och från slutet av maj finns mätvärden för varje minut. Utformning Balkarna är upplagda vid var ände på en ställning ca 1 m över marken. Stolparna är nedtill fästa till betongfundament med varmförzinkade stolpskor och genomgående skruvar ca 0,3 m ovanför marken. Behandling Balkar och pelare är målade med samma mörkröda eller vita täcklasyr som beskrivs i kapitel Material Balkarna är tillverkade av limträ av gran och stolparna är solida granstolpar. Geometri 18

27 Limträbalkarna har måtten 140 x 315 x 2000 mm. Stolparna har måtten 100 x 100 x 2000 mm. Placering Provgården är placerad vid SP i Borås. GPS-koordinater: Lat: N och Lon: E Mätningar Mätningar av fuktkvot utförs. På balkarna finns givare på sidorna och under, se figur 20. På stolparna finns givare uppe och nere på södra sidan. För att samla in data finns en Gateway i provgården. Mätpunkterna beskrivs i Bilaga 10. Figur 20. Givare på balkar och stolpar i Borås Provgård med detaljer i Lund Olika detaljutformningar exponeras utomhus på taket till Konstruktionstekniks laboratorium, LTH Lund. Mätningarna startade hösten Varje uppsättning med detaljer följs under ett år varefter de byts ut mot nya detaljer. Klimat En väderstation av märket Davis Weather Envoy med Davis Vantage Pro2 är placerad på taket i direkt anslutning till provuppställningarna. Utformning Detaljerna är placerade på en ställning ca 1 m över tak Material Till den första uppsättningen detaljer har enbart gran använts. Mätningar Fuktkvoten mäts med givare enligt avsnitt 3.1.1, se figur 21. Mätningarna görs i de flesta fall mitt i brädan/regeln. Mätpunkter, geometri och utformning av detaljer beskrivs i bilaga

28 Figur 21. Givare på detaljer i Lund. 20

29 5 Publikationer Några rapporter och artiklar med hänvisningar till mätningarna (eller till artiklar om mätningarna) har publicerats Hägerstedt S. Olof, Arfvidsson Jesper, Comparison of Field Measurements and Calculations of Relative humidity and Temperature in Wood Framed Walls, Thermophysics 2010 Conference proceedings, 15th International Meeting of Thermophysical Society, Bruno University of Technology, Faculty of Chemistry, Valtice, Czech Republic, November 3-5, 2010, ISBN Hägerstedt S. Olof, Harderup Lars-Erik, Importance of a Proper applied Airflow in the Façade Air Gap when Moisture and Temperature are Calculated in Wood Framed Walls 5th International Symposium on Building and Ductwork Air-tightness, Copenhagen/Lyngby, Denmark, October Hägerstedt S. Olof, Harderup Lars-Erik, Control of Moisture Safety Design by Comparison Between Calculations and Measurements in Passive House Walls Made of Wood XII DBMC, International Conference on Durability of Building Materials and Components April 12th - 15th 2011 Conference proceedings, Porto, Portugal, 2011, Hägerstedt S. Olof, Harderup Lars-Erik, Comparison of measured and calculated temperature and relative humidity with varied and constant air flow in the façade air gap 9th Nordic Symposium on building Physics NSB, May 29th June 2th 2011, Tampere, Finland 2011, Sandberg K., Pousette A., Dahlquist S., Wireless in situ measurements of moisture content and temperature in timber constructions, XII DBMC International Conference on Durability of Building Materials and Components, Porto, Portugal, April 12-15, Sandberg K., Pousette A., Nilsson L.-O., Moisture conditions in coated glulam beams and columns during weathering, XII DBMC International Conference on Durability of Building Materials and Components, Porto, Portugal, April 12-15, S. Olof Mundt-Petersen, Evaluation of relative humidity, temperature and moisture content compared with blind WUFI 5.0 calculations in a single-family wooden house on the west coast of Sweden, Rapport-nr LTH: TVBH-3054, ISBN S. Olof Mundt-Petersen, Evaluation of relative humidity, temperature and moisture content compared with blind WUFI 5.0 calculations in a seven-floor multi-family wooden house on the north-eastern coast of Sweden, Rapport-nr LTH: TVBH-3055, ISBN

30 Bilaga 1 Mätdata i databasen Bilaga 1 Mätdata i databasen Databasfält för givare Träslag (Anges för alla givare, eftersom det är nödvändigt för att få rätt resultat då algoritmer för fuktvkoten skiljer sig mellan träslag) -Gran -Furu Dessutom kan följande uppgifter ges. Detta ger ytterligare möjligheter att välja givare vid export av data baserat på olika kriterier, men är inte nödvändigt för databasens funktion. Dessa väljs enbart där de är tillämpbara. Givarplacering: Riktning: Mätdjup: -Yttervägg -Bjälklag -Bro -Balk ute -Stolpe ute -Norr -Söder -Väster -Öster -Ytfukt -Mätdjup 5 mm -Mätdjup 15 mm Ytterväggsplacering: -Fasad -Luftspalt -Kallsida ångspärr -Varmsida ångspärr Bjälklagsplacering: Broplacering: Golv/Vind: Färg: Sida: Impregnerad: -Kallsida ångspärr -Varmsida ångspärr -Broplatta -Balk -Tvärbalk -Hängare -Hålrum -Syll -Golv -Mellan -Vind -Obehandlad -Ljus -Mörk -Undersida -Översida -Impregnerad -Ej impregnerad 22

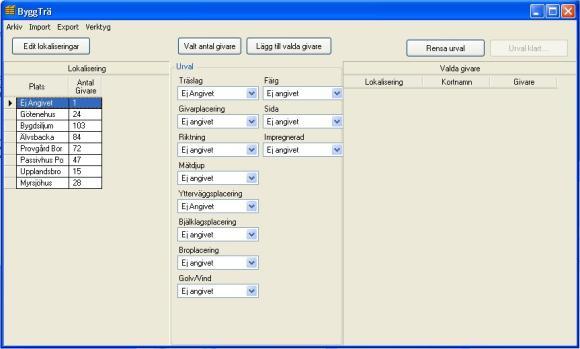

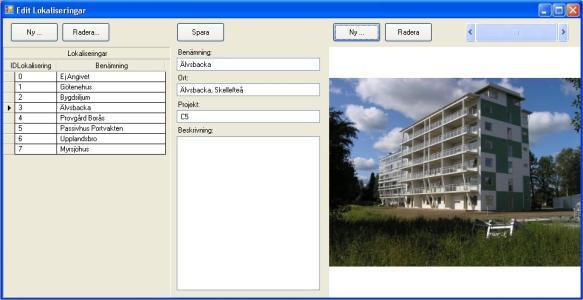

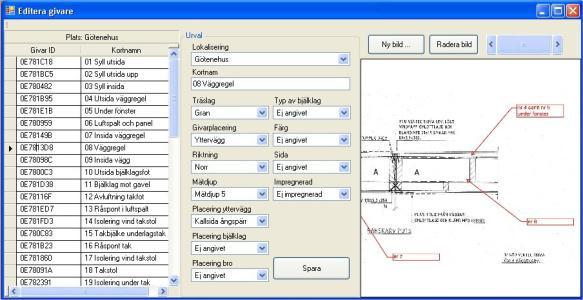

31 Bilaga 2 Exempel på databasens användargränssnitt Bilaga 2 Exempel på databasens användargränssnitt 23

32 Bilaga 2 Exempel på databasens användargränssnitt 24

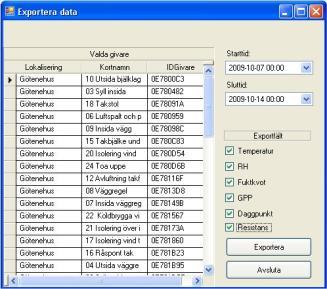

33 Bilaga 3 Exempel på utdata från databasen - Excel Bilaga 3 Exempel på utdata från databasen - Excel Tabell. Exempel på utdata från Älvsbacka Strand - fasad 7-2n 8-2n 14-5n Tidpunkt 0E780C24 0E7816F5 0E78152D Temp ( C) RH (%) Fuktkvot (%) Temp ( C) RH (%) Fuktkvot (%) Temp ( C) RH (%) Fuktkvot (%) ,6 80,6 9,1-0,4 82,5 11-0,2 83, :00-0,8 82,2 9,1-0,5 83,4 11-0, :00-1,2 83,2 9,1-1 84,8 11,1-0,9 85, :00-1, ,1-1,3 85,3 11,1-1,4 86,8 11, :00-1,6 85,6 11,1-1,5 86,9 11, :00-2,4 84,8 11,2-2,1 86,2 11,2-2 87,4 11, :00-1,9 84,1 11,1-1,7 86,3 11,1-1,6 87,2 11, :00-1,7 83,3 11,1-1,4 85,2 11,1-1,3 85,9 11, :00-0,8 81,1 11-0,5 82,6 11-0,4 83, :00 0,6 78,4 10,9 0,8 80,2 10,9 1,1 80,5 10, :00 1,8 77,3 10,8 2,3 77,7 10,8 2,5 78,5 10, :00 2, ,7 4 74,3 10,6 3,6 76,7 10, :00 5,9 57, ,1 10,4 6,1 61,8 10, :00 6,8 52,9 9 6,7 56,6 10,4 7,1 53,3 10, :00 6, ,7 10,4 7,2 53,5 10, :00 5,3 59,5 9 6,1 58,3 10,4 6,3 59,8 10, :00 4,8 64,7 9 4,7 67,8 10,6 5,3 66,7 10, :00 3,3 73,1 9 2,9 75,9 10,7 3,6 76,8 10, : ,4 10,9 1,3 80,3 10,8 1,1 82,2 10, :00-0,1 82,6 11 0,3 81,4 10,9 1,2 80,2 10, :00-1,7 83,5 11,1-0,9 83,4 11 0,3 82,2 10, :00-1,6 85,5 11,1-1,6 84,8 11,1-0,4 84, :00-1,4 84,3 11,1-1,1 85,2 11,1-0,6 84, :00-1,4 83,6 11,1-1, ,1-0,9 85, ,5 83,3 11,1-1,3 84,6 11,1-1,1 85, :00-1,6 82,2 11,1-1,1 83,4 11,1-1,1 84, :00-1,5 81,7 11,1-1,3 83,5 11,1-1,2 84, :00-1, ,1-1,6 83,8 11,1-1,4 84,4 11, :00-2,3 83,6 11,1-2 84,6 11, , :00-2,7 83,9 11,2-2,5 85,6 11,2-2,4 87,1 11, :00-2,6 84,4 11,2-2,4 85,8 11,2-2,3 86,8 11, : ,7 11,1-1,8 85,2 11,1-1,6 85,8 11, : ,2 11-0, , :00 0,8 78,6 10,9 1,3 79,2 10,8 1,6 79,2 10, :00 2,3 75,8 10,7 3,3 73,4 10,7 3,4 74,8 10, :00 4,3 65,1 10,6 4,8 65,9 10,5 5 66,3 10, :00 5, ,5 5,8 62,9 10,5 6,1 63,9 10, :00 6,3 58,4 9 6, ,4 6,6 58,8 10, : ,2 9 6,7 54,2 10,4 7,1 54,2 10, :00 6,8 50,3 9 6,7 52,5 10,4 7 52,6 10, :00 5,8 53,4 9 6,1 54,1 10,4 6,3 54,4 10, :00 2,7 68,6 9 2,4 67,7 10,8 3,6 67,1 10, :00 0,6 76,1 9,1 1 72,6 10,9 1,3 75,6 10, :00-1,2 84,5 11-1,1 83,9 11,1-0,2 83, : ,1 11,1-2,2 85,6 11,2-0,4 82, :00-2,9 87,7 11,2-2,8 84,9 11,2-0,7 83, :00-2,2 84,6 11,1-1,7 85,2 11,1-0,5 82,

34 Bilaga 3 Exempel på utdata från databasen - Excel :00-1,5 83,1 11,1-1,1 83,8 11,1-0,6 82, ,3 82,9 11,1-1 83,9 11,1-0,8 83, :00-1,3 82,4 11,1-1 83,7 11,1-0, :00-1,3 82,1 11,1-1 83,4 11,1-0,9 83, :00-1,7 82,5 11,1-1,5 83,8 11,1-1,5 84,8 11, :00-2,2 83,4 11,1-1,9 84,4 11,1-1,9 85,8 11, :00-2,5 84,4 11,2-2,2 85,4 11,2-2,1 86,7 11, :00-2,5 84,4 11,2-2,3 85,8 11,2-2,2 86,8 11, :00-2,2 84,2 11,1-1,9 85,5 11,1-1,9 86,6 11, :00-1,4 81,9 11,1-1 83,1 11-0,8 83, :00-0,1 78, ,9 11 0,2 80,9 10, : ,3 10,9 1,8 77,8 10,8 2,1 77,3 10, :00 2,3 74,3 10,7 3, ,7 3, , : ,6 10,6 4,5 65,5 10,6 5 65,7 10, :00 5,5 59,2 9 5,3 63,2 10,5 6,1 61,6 10, :00 5,8 57,3 9 5,7 58,4 10,5 6,2 58,8 10, :00 5, ,5 59,5 10,5 6,1 58,6 10, : ,5 9 4,5 65,8 10,6 5,1 64,8 10, :00 3,2 68,3 9 2,4 71,8 10,8 3,4 70,2 10, :00 1,3 77,9 9,1 1,1 79,2 10,9 1,3 78,9 10, :00-0,8 84,6 11-0,4 82,5 11 0,3 86,1 10, :00-1,3 85,5 11,8-1,3 86,6 11,1-0, :00-2,4 87,6 11,9-2, ,9-2 88,6 11, :00-2,4 88,3 11,9-2,3 86,8 11,9-1,8 89,9 11, :00-2,4 88,3 11,9-2,4 88,3 11,9-2 89,9 11,1 26

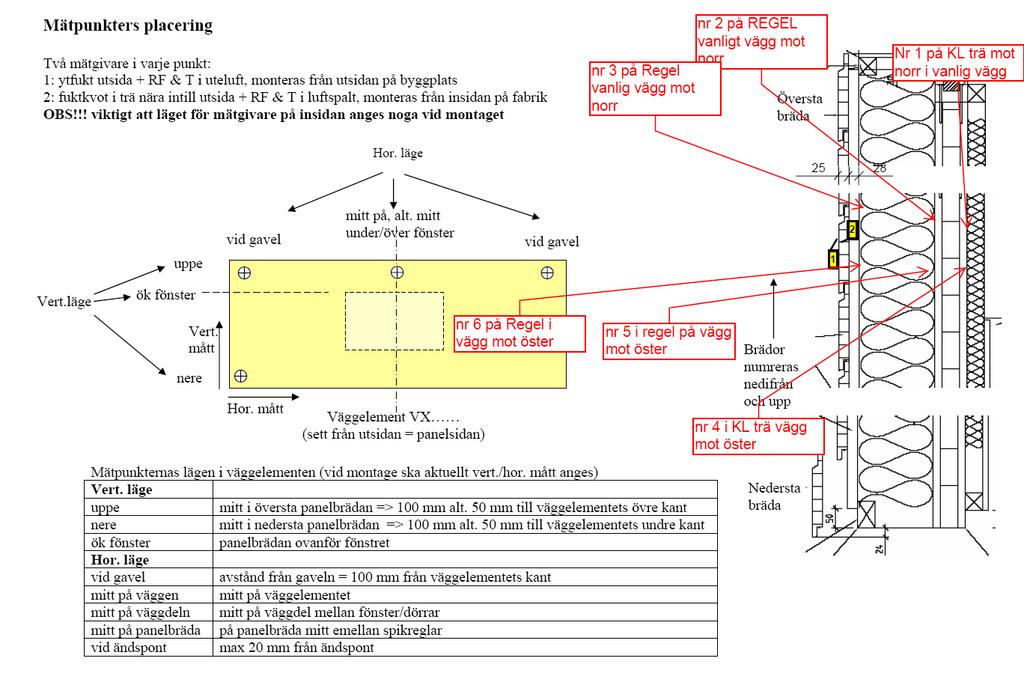

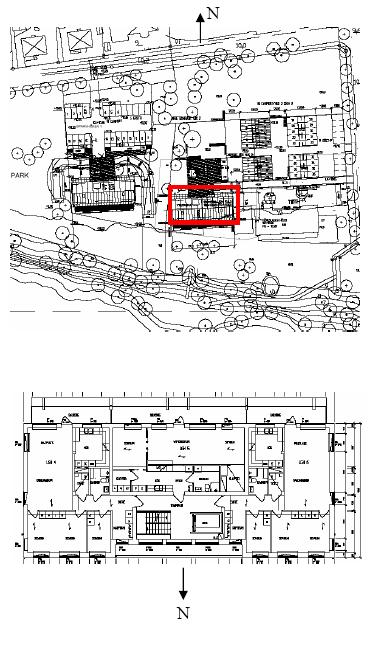

35 Bilaga 4 Mätpunkter Älvsbacka Strand Skellefteå - fasad Bilaga 4 Mätpunkter Älvsbacka Strand Skellefteå - fasad 27

36 Bilaga 4 Mätpunkter Älvsbacka Strand Skellefteå - fasad 28

37 Bilaga 4 Mätpunkter Älvsbacka Strand Skellefteå - fasad 29

38 Bilaga 4 Mätpunkter Älvsbacka Strand Skellefteå - fasad insida utsida 0E E781FC4 0E7804BE 0E781A59 0E780E8B 0E780E08 0E780E8C 0E78180E -- 0E78230A -- 0E780C E7816F5 0E7803E5 0E7802A8 0E7802E3 0E E E7810C6 0E780F54 (0E780A65) 0E781A4D 0E E7811AC 0E78152D 0E E7809B5 0E E7803EE Insida hanns ej med på fabriken Insida hanns ej med på fabriken Insida hanns ej med på fabriken 12-5v uts. fungerar inte enligt hemsidan 30

39 Bilaga 4 Mätpunkter Älvsbacka Strand Skellefteå - fasad insida utsida 0E7815B9 0E E7802B8 0E E78173C 0E780C E780D E780C64 insida saknar uppgift insida saknar uppgift 0E7803D7 0E780D E781B E E E7812BD 0E E780CDF 0E78068C 0E E781E9A 0E780D31 0E7817FA 0E780EA1 0E7822EC 0E7819C2 0E781E3E 0E781EF9 0E7817DD 0E7806E4 0E780CE9 0E780F6D 0E781FB3 0E insida saknar uppgift insida saknar uppgift 31

40 Bilaga 5 Mätpunkter Älvsbacka Strand Skellefteå klimatskärm, ytterväggar och takbjälklag Bilaga 5 Mätpunkter Älvsbacka Strand Skellefteå - klimatskärm, ytterväggar och takbjälklag 32

41 Bilaga 5 Mätpunkter Älvsbacka Strand Skellefteå klimatskärm, ytterväggar och takbjälklag 33

42 Bilaga 5 Mätpunkter Älvsbacka Strand Skellefteå klimatskärm, ytterväggar och takbjälklag 34

43 Bilaga 5 Mätpunkter Älvsbacka Strand Skellefteå klimatskärm, ytterväggar och takbjälklag Logg 7A Plan 7 förråd Logg 7B Plan 6 lgh 18 vardagsrum 35

44 Bilaga 5 Mätpunkter Älvsbacka Strand Skellefteå klimatskärm, ytterväggar och takbjälklag 36

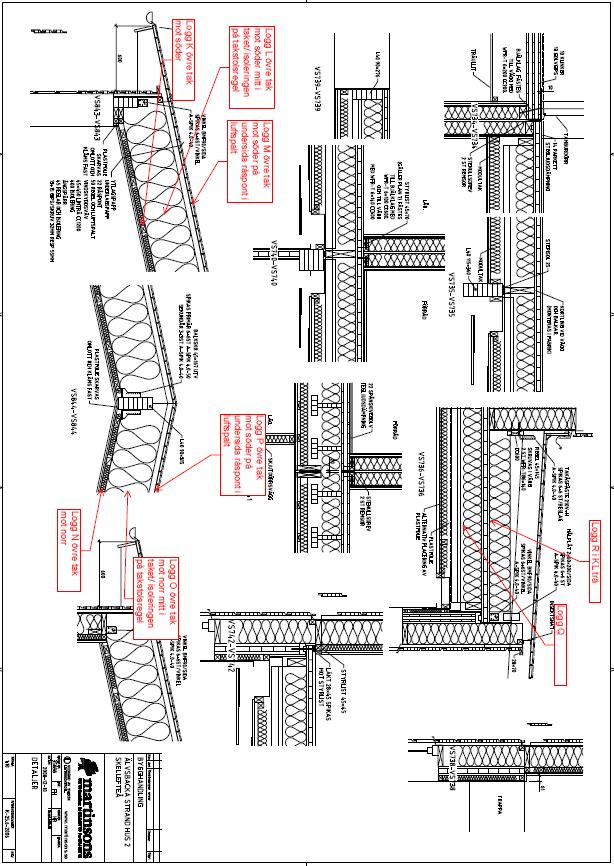

45 Bilaga 5 Mätpunkter Älvsbacka Strand Skellefteå klimatskärm, ytterväggar och takbjälklag Logg S övre tak mot norr på undersida råspont i luftspalt 37

46 Bilaga 5 Mätpunkter Älvsbacka Strand Skellefteå klimatskärm, ytterväggar och takbjälklag Väggar ID nr* Logg nr Plan Placering 0E E E781E77 0E7802A6 0E7811C8 0E781A91 1n norr 6 Längst in i väggen i KL trät 2n norr 6 Skruvas i regel (dvs inte kl trä) så nära plastfolien som möjligt 3n norr 6 Skruvas i regel ca 2 cm in i väggen från luftspalten sett 4ö öster 5 Längst in i väggen i KL trät 5ö öster 5 Skruvas i regel (dvs inte kl trä) så nära plastfolien som möjligt 6ö öster 5 Skruvas i regel ca 2 cm in i väggen från luftspalten sett 120B00C3 7A inne 7 Innomhus i lägenhet, plan 7 förråd A1 7B inne 7 Innomhus i lägenhet, lgh 18 vardagsrum 8 norr Utomhus mot norr, skyddad under tak samt gärna lite inbyggd 0E s söder 6 Liggande regel under fönster så långt ut som möjligt samt så nära den ena stående regeln som möjligt 0E7802BE 10s söder 6 Liggande regel under fönster så långt ut som möjligt samt så nära den ena stående regeln som möjligt 0E v väster 6 Liggande regel under fönster så långt ut som möjligt samt så nära den ena stående regeln som möjligt -- 12v väster Liggande regel under fönster så långt ut som möjligt samt så nära den ena 5 stående regeln som möjligt Liggande regel under fönster så långt ut som möjligt samt så nära den ena 0E v väster 4 stående regeln som möjligt 0E7812ED 14ö öster 6 Liggande regel under fönster så långt ut som möjligt samt så nära den ena stående regeln som möjligt 0E ö öster 5 Liggande regel under fönster så långt ut som möjligt samt så nära den ena stående regeln som möjligt 0E7813F8 16ö öster 4 Liggande regel under fönster så långt ut som möjligt samt så nära den ena stående regeln som möjligt *Om ID nr saknas har givaren inte kunnat monteras Takbjälklag ID nr* Logg nr Placering A söder tak mot söder B söder tak mot söder precis på utsida diffspärr C söder tak mot söder, ovankant regel 0E780A3A 0E7802A7 D söder E söder tak mot söder, underkant takstol tak mot söder, underkant råspont F norr tak mot norr G norr tak mot norr precis på utsida diffspärr H norr tak mot norr, ovankant regel 0E78220C I norr i tak mot norr, underkant takstol 0E7811E7 J norr i tak mot norr underkant råspont 0E K söder övre tak mot söder 0E78135B L söder övre tak mot söder mitt i taket/ isoleringen på takstolsregel 0E M söder övre tak mot söder på undersida råspont i luftspalt 0E78026C N norr övre tak mot norr 0E7810BD O norr övre tak mot norr mitt i taket/ isoleringen på takstolsregel P norr övre tak mot norr på undersida råspont i luftspalt 0E78162E S norr övre tak mot norr på undersida råspont i luftspalt (ligger löst) *Om ID nr saknas har givaren inte kunnat monteras 38

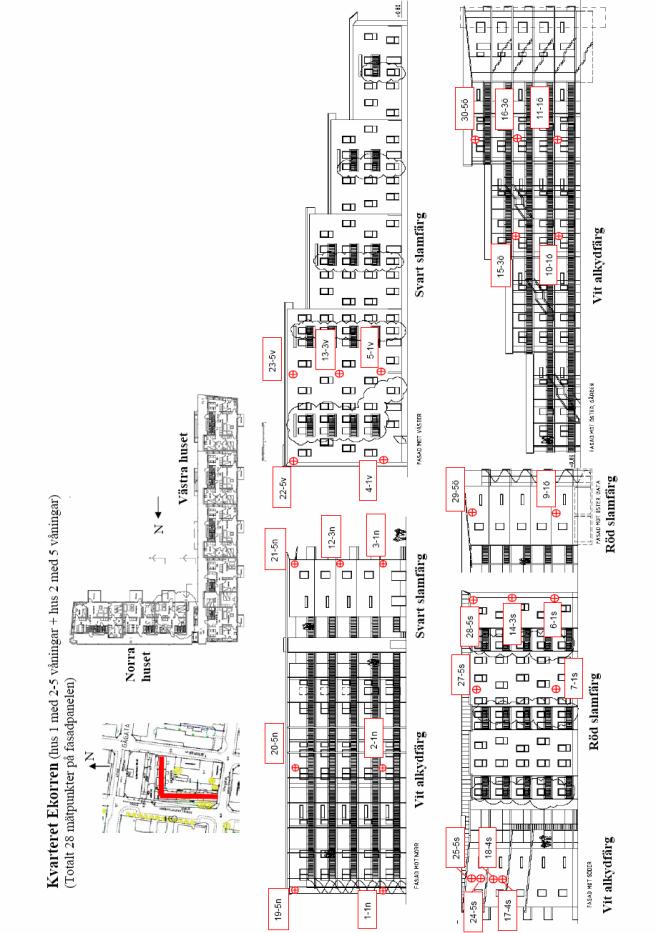

47 Bilaga 6 Kv. Ekorren Skellefteå - fasad Bilaga 6 Kv. Ekorren Skellefteå fasad 8 39

48 Bilaga 6 Kv. Ekorren Skellefteå - fasad 40

49 Bilaga 6 Kv. Ekorren Skellefteå - fasad 41

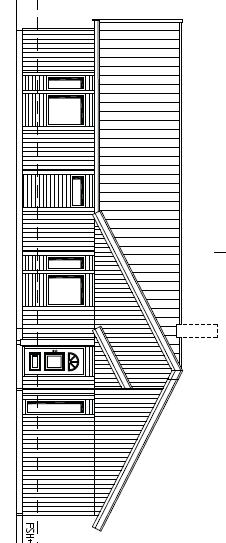

50 Bilaga 6 Kv. Ekorren Skellefteå - fasad Mätpunkter kvarteret Ekorren Plan Hus Fasad mot Kulör Mätpunkt Panelbredd (mm) Vert. läge Hor. läge 1-1n 1 Norra Norr Vit 145 uppe vid östra gaveln 2-1n 1 Norra Norr Vit 145 uppe fönsters västra sida 3-1n 1 Västra Norr Svart 145 uppe vid västra gaveln 4-1v 1 Västra Väster Svart 145 uppe vid norra gaveln 5-1v 1 Västra Väster Svart 145 uppe mitt mellan fönster 7-1s 1 Norra Söder Röd 145 uppe mitt mellan fönster 8-1s 1 Norra Söder Röd 145 uppe vid östra gaveln 9-1ö 1 Norra Öster Röd 145 uppe mitt mellan fönster 10-1ö 1 Västra Öster Vit 145 uppe fönsters norra sida 11-1ö 1 Västra Öster Vit 145 uppe fönsters norra sida 12-3n 3 Västra Norr Svart 145 uppe vid västra gaveln 13-3v 3 Västra Väster Svart 145 uppe mitt mellan fönster 14-3s 3 Norra Söder Röd 145 uppe vid östra gaveln 15-3ö 3 Västra Öster Vit 145 uppe fönsters norra sida 16-3ö 3 Västra Öster Vit 145 uppe fönsters norra sida 17-4s 4 Västra Söder Vit 145 nere mitt mellan fönster 18-4s 4 Västra Söder Vit 145 uppe mitt mellan fönster 19-5n 5 Norra Norr Vit 145 uppe vid östra gaveln 20-5n 5 Norra Norr Vit 145 uppe fönsters västra sida 21-5n 5 Västra Norr Svart 145 uppe vid västra gaveln 22-5v 5 Västra Väster Svart 145 uppe vid norra gaveln Anges vid montage Givarnamn Givarnamn givare 1 givare 2 utv. inv. 120B02A3 120B03D7 120B B B021E 120B00E5 120B03D1 120B02F3 120B010F 120B02F8 Saknas 120B B03D6 120B035E 120B B010B 120B032C 120B B03C4 120B021B 120B036B 120B018F * 120B02A2 120B03E1 120B01B0 120B010C 120B03D0 120B02A4 120B035F 120B02AE Saknas 120B021A 120B00ED 120B03DE 120B02AD 120B B01FF 120B019D 120B035B 120B00FA 120B B01A1 42

51 Bilaga 6 Kv. Ekorren Skellefteå - fasad 23-5v 5 Västra Väster Svart 145 uppe mitt mellan fönster 24-5s 5 Västra Söder Vit 145 nere mitt mellan fönster 25-5s 5 Västra Söder Vit 145 uppe mitt mellan fönster 27-5s 5 Norra Söder Röd 145 uppe mitt mellan fönster 28-5s 5 Norra Söder Röd 145 uppe vid östra gaveln 29-5ö 5 Norra Öster Röd 145 uppe mitt mellan fönster 30-5ö 5 Västra Öster Vit 145 uppe fönsters norra sida 120B018F * 120B B02A1 120B03E8 120B00FE 120B B B B B B03E0 120B03E4 120B026D 120B0368 * Okänt vilken mätpunkt denna givare placerades, antagligen 22-5v (en givare saknas, antagligen 23-5v) 43

52 Bilaga 7 Parkeringshus Skellefteå klimatskärm, bjälklag Bilaga 7 Parkeringshus Skellefteå klimatskärm, bjälklag 44

53 Bilaga 7 Parkeringshus Skellefteå klimatskärm, bjälklag 45

54 Bilaga 7 Parkeringshus Skellefteå klimatskärm, bjälklag Mätpunkt Plan Placering Placering Givar-ID väst-öst norr-söder 1B uk platta linje 3 1 m norr om linje C 0E B uk platta 5 m väster om linje 3 1 m norr om linje C 0E78203E 4B uk platta linje 3 1 m söder om linje A 0E780A10 5 i konf.rum (löst ovanpå undertaket) lika 2B lika 2B 120B03DB 46

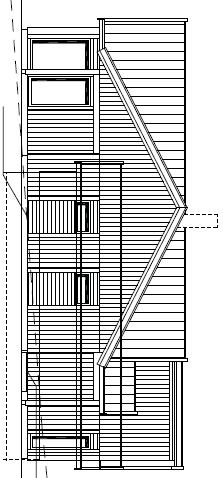

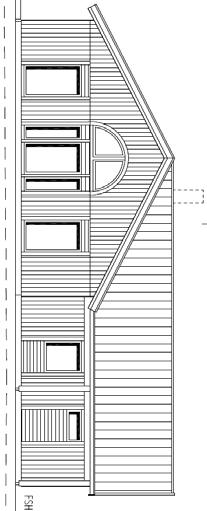

55 Bilaga 8 Myresjöhus Falkenberg Bilaga 8 Myresjöhus Falkenberg NR Logg ID Fuktkvot Mätpunkt Benämning 1 0E7801D9 9,4% Kortling under fönster mot sydväst Syll UN T 2 0E780D28 10,6% Yttre del av syll under fönster mot sydväst Syll UÖ T 3 0E781B91 7,2% Kottling/ syll under stort fönster mot nordväst Syll IN T 4 0E780B48 Kortling under fönster mot sydöst UVR T 5 0E7801BC Yttre del av syll under fönster mot sydöst RUF T 6 0E78176B 10,3% Ytterkant syll mot nordost YVLSN T 7 0E8F0AB3 14,3% Innerkant syll mot nordost IVR T 8 0E ,4% Luftspalt mot nordost KSÅ T 9 0E8F053C 11,0% Utsida regel mot nordost 10 0E8F05F6 9,1% Insida regel mot nordost 11 0E8F06DD 7,8% Badrumsvägg, Ytterkant av Kottling under badrumsfönster mot nordost 12 0E780C9D 12,6% Badrumsvägg luftspalt mot nordost 13 0E781CE4 7,6% Badrumsvägg utsida regel mot nordost 14 0E780DC4 11,5% Badrumsvägg insida regel mot nordost 15 0E78172A 10,7% Ovanför fönster mot nordväst UTB T 16 0E781CF7 11,8% Hammarband gavel mot nordväst 16 B 0E7801E6 ej mätt borde vara 11% nr 16 B satt med kablar på byggplats i utsidan av hammarband, under vindpapp i glipan som plåt skjuts in i Skivor som är motsvarande råspont på tak mot sydost E7823B0 Mitt på takstol på kallvind VS T 19 0E7811D0 På takstol 200 mm ner i lösull i takisolering VBÖ T 20 0E7811CF På takstol hela vägen ner i lösull VBÖ T 21 0E781B44 I luftspalt mot sydost VBÖ T 22 Bjälke åt norr enligt Lars 23 0E780DFF 6,7% Yttre del av syll under fönster mot sydväst Skivor som är motsvarande råspont på tak mot nordost 24 0E E7805D4 I luftspalt mot nordost 47

56 Bilaga 9 Provgård med balkar och stolpar i Bygdsiljum Bilaga 9 Provgård med balkar och stolpar i Bygdsiljum Mätpunkter för kontinuerlig mätning på provgården i Bygdsiljum Utrustning monterades i november 2008, och därefter startades kontinuerliga mätningar där mätvärden (medelvärden) sparas varje timme. 1. Mindre balkbitar, MB 1.1 Temperaturmätning (24 mätpunkter) Mätning (1 st) temperatur Mätdjup (3 st) ytan, borras in och påverkas ej av strålning 10 mm 35 mm 2 m Mätpunkter (2 st) (mätpunkterna placeras vid mitten av balken i längsriktningen, demonteras sedan vid framtida tomografering för att inte störa bilderna) Södra sidan mitt på höjden (vertikal yta) Norra sidan mitt på höjden (vertikal yta) Balkar (4 st) Nedersta balkarna på varje ställning, jämför fuktmätning H59 MB1, Furu impr, Oljad H63 MB2, Furu impr, Målad-2 (vit) H69 MB3, Furu impr, Målad-3 (röd) H73 MB4, Gran, Målad-3 (röd) 1.2 Fuktmätning (54+9(yta) mätpunkter, totalt 63 mätpunkter) Mätning (1 st) fukt 2 m Mätdjup (2+1 st) direkt på ytan, våttid på ytan, monteras med skruv/brickor av plast, mätning på 3 balkar med olika ytbehandling/kulör, balkar H59, H63, H mm, inte i ytan men nära 15 mm Mätpunkt (3 st) (mätpunkterna placeras vid mitten av balken i längsriktningen, demonteras sedan vid framtida tomografering för att inte störa bilderna) Södra sidan mitt på höjden (vertikal yta) 48

57 Bilaga 9 Provgård med balkar och stolpar i Bygdsiljum Norra sidan mitt på höjden (vertikal yta) Undersidan (horisontell underyta) Balkar (5+2+2 st) Nedersta balkarna på varje ställning, bör vara fuktigast, undersidans höjd över marken är 1 m, är referensnivå som kan jämföras med balkar i Borås: H59 MB1, Furu impr, Oljad H63 MB2, Furu impr, Målad-2 (vit) H69 MB3, Furu impr, Målad-3 (röd) H73 MB4, Gran, Målad-3 (röd) H76 MB5, Gran, Målad-4 (röd) Balk på mellan-nivå, undersidans höjd över marken är ca 2 m: H74 MB4, Gran, Målad-3 (röd) Balk på högsta nivå, undersidans höjd över marken är ca 3 m: H75 MB4, Gran, Målad-3 (röd) Ställning med balkar MB6 (smalare balkar, b= 90 mm), nedersta balken H81 MB6, Gran, Målad-3 (röd) Ställning med balkar MB7 (bredare balkar, b= 215 mm), nedersta balken H86 MB7, Gran, Målad-3 (röd) 2. Horisontell överyta (16+2(yta) mätpunkter, totalt 18 mätpunkter) Mätning (1 st) fukt Mätdjup (2+1 st) direkt på ytan, våttid på ytan, monteras med skruv/brickor av plast, mätning på 2 överytor, dvs överliggare och räckesbalk på första ställningen 0-5 mm, inte i ytan men nära 15 mm Mätpunkt (4 st) Ställningar för räckesstolpar, mellan andra och tredje stolpen från väster, 4 ställningar Överytor (2 st) Ovansida överliggare för räckesstolpar, 45x145, furu impr, ca 3 m över marken, Ovansida räckesbalk, 140x315, rödmålad gran, ca 1 m över marken, 3. Stolpar (20+2(yta) mätpunkter, totalt 22 mätpunkter) Mätning (1 st) fukt Mätdjup (2+1 st) 49

58 Bilaga 9 Provgård med balkar och stolpar i Bygdsiljum direkt på ytan, våttid på ytan, monteras med skruv/brickor av plast, mätning på en stolpe nere och uppe 0-5 mm, inte i ytan men nära 15 mm Mätpunkt (2 st) Södra sidan nere (vertikal yta) Södra sidan uppe (vertikal yta) Stolpar (5 st) S7, Fyrkant, Målad-3 (röd) Stolparna är även försedda med mätstift för manuell avläsning, men mäts kontinuerligt för jämförelse med stolpar i Borås 50

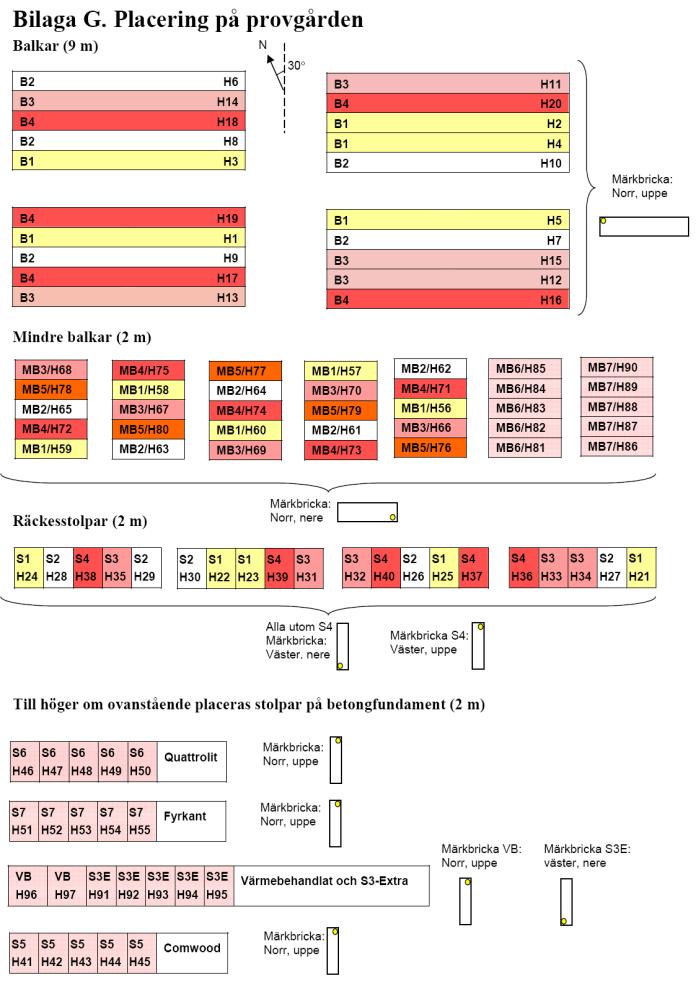

59 Bilaga 9 Provgård med balkar och stolpar i Bygdsiljum Bygdsiljum. Placering på provgården De inringade objekten används för kontinuerliga mätningar. 51

60 Bilaga 9 Provgård med balkar och stolpar i Bygdsiljum Mindre balkbitar Horisontella överytor Stolpar 52

61 Bilaga 9 Provgård med balkar och stolpar i Bygdsiljum Mätning temperatur Mindre balkbitar (4 mätpunkter) Balkar Märkbricka Mätpunkt Mätdjup Namn Givar-ID MB2 H63 Södra sidan 5 mm MB2 H63 S T5 10EF0018:1 Vit 15 mm MB2 H63 S T15 10EF0018:2 MB3 H69 Södra sidan 5 mm MB3 H69 S T5 115F0014:2 Röd 15 mm MB3 H69 S T15 115F0014:1 Mätning fukt Mindre balkbitar (54+9(yta) mätpunkter, totalt 63 mätpunkter) Balkar Märkbricka Mätpunkt Mätdjup Namn Givar-ID MB1 H59 Södra sidan direkt på ytan, våttid MB1 H59 S yta 0E7810F3 0-5 mm, nära ytan MB1 H59 S 5 0E780FF9 15 mm MB1 H59 S 15 0E Norra sidan direkt på ytan, våttid MB1 H59 N yta 0E78016D 0-5 mm, nära ytan MB1 H59 N 5 0E mm MB1 H59 N 15 0E780E5D Undersidan direkt på ytan, våttid MB1 H59 U yta 0E781ABE 0-5 mm, nära ytan MB1 H59 U 5 0E78021D ersatt med 120B018E 15 mm MB1 H59 U 15 0E MB2 H63 Södra sidan direkt på ytan, våttid MB2 H63 S yta 0E780DF7 0-5 mm, nära ytan MB2 H63 S 5 0E781CAF 15 mm MB2 H63 S 15 0E Norra sidan direkt på ytan, våttid MB2 H63 N yta 0E78196B 0-5 mm, nära ytan MB2 H63 N 5 0E mm MB2 H63 N 15 0E Undersidan direkt på ytan, våttid MB2 H63 U yta 0E7819C6 0-5 mm, nära ytan MB2 H63 U 5 0E7822CE 15 mm MB2 H63 U 15 0E780E60 53

62 Bilaga 9 Provgård med balkar och stolpar i Bygdsiljum MB3 H69 Södra sidan direkt på ytan, våttid MB3 H69 S yta 0E781DE0 0-5 mm, nära ytan MB3 H69 S 5 0E mm MB3 H69 S 15 0E7805D1 Norra sidan direkt på ytan, våttid 0E7810B1 MB3 H69 N yta ersatt med 120B01AB 0-5 mm, nära ytan MB3 H69 N 5 0E780D10 15 mm MB3 H69 N 15 0E7805D6 Undersidan direkt på ytan, våttid mm, nära ytan MB3 H69 U 5 0E mm MB3 H69 U 15 0E78190C MB4 H73 Södra sidan 0-5 mm, nära ytan MB4 H73 S 5 0E78098A 15 mm MB4 H73 S 15 0E7806B0 Norra sidan 0-5 mm, nära ytan MB4 H73 N 5 0E780EF5 15 mm MB4 H73 N 15 0E781C8A Undersidan 0-5 mm, nära ytan 0E MB4 H73 U 5 ersatt med 120B mm MB4 H73 U 15 0E780B63 MB5 H76 Södra sidan 0-5 mm, nära ytan MB5 H76 S 5 0E781D9F 15 mm MB5 H76 S 15 0E780FDE Norra sidan 0-5 mm, nära ytan MB5 H76 N 5 0E781B00 15 mm MB5 H76 N 15 0E Undersidan 0-5 mm, nära ytan MB5 H76 U 5 0E7817C7 15 mm MB5 H76 U 15 0E780EF7 MB4 H74 Södra sidan 0-5 mm, nära ytan MB4 H74 S 5 0E7811CA 15 mm MB4 H74 S 15 0E7816ED Norra sidan 0-5 mm, nära ytan MB4 H74 N 5 0E mm MB4 H74 N 15 0E781D3A Undersidan 0-5 mm, nära ytan 0E MB4 H74 U 5 ersatt med 120B mm MB4 H74 U 15 0E780D16 MB4 H75 Södra sidan 0-5 mm, nära ytan MB4 H75 S 5 0E mm MB4 H75 S 15 0E780CA1 Norra sidan 0-5 mm, nära ytan MB4 H75 N 5 0E78050D 15 mm MB4 H75 N 15 0E781A7F Undersidan 0-5 mm, nära ytan MB4 H75 U 5 0E mm MB4 H75 U 15 0E7803F6 MB6 H81 Södra sidan 0-5 mm, nära ytan MB6 H81 S 5 0E781ABB 15 mm MB6 H81 S 15 0E Norra sidan 0-5 mm, nära ytan MB6 H81 N 5 0E7810FA 15 mm 0E781DC6 MB6 H81 N 15 ersatt med 120B03D2 Undersidan 0-5 mm, nära ytan MB6 H81 U 5 0E780D08 15 mm MB6 H81 U 15 0E7807A5 54

63 Bilaga 9 Provgård med balkar och stolpar i Bygdsiljum MB7 H86 Södra sidan 0-5 mm, nära ytan MB7 H86 S 5 0E7821C1 15 mm MB7 H86 S 15 0E Norra sidan 0-5 mm, nära ytan MB7 H86 N 5 0E780E1A 15 mm MB7 H86 N 15 0E780F25 Undersidan 0-5 mm, nära ytan MB7 H86 U 15 0E780DB8 15 mm MB7 H86 U 5 0E7818C2 Horisontell överyta (16+2(yta) mätpunkter, totalt 18 mätpunkter) Ställning Märkbricka Mätpunkt Mätdjup Namn Givar-ID 1 Ovansida direkt på ytan, våttid S4 H38 yta Upp 0E781E51 Vid stolpe överliggare 0-5 mm, nära ytan S4 H38 5 Upp 0E H38 15 mm S4 H38 15 Upp 0E780E11 2 Vid stolpe H23 3 Vid stolpe H26 4 Vid stolpe H34 Ovansida räckesbalk Ovansida överliggare Ovansida räckesbalk Ovansida överliggare Ovansida räckesbalk Ovansida överliggare Ovansida räckesbalk direkt på ytan, våttid S4 H38 yta Ner 0E mm, nära ytan S4 H38 5 Ner 0E7810EC 15 mm S4 H38 15 Ner 0E mm, nära ytan 0E S1 H23 5 Upp ersatt med 120B mm S1 H23 15 Upp 0E780DA4 0-5 mm, nära ytan S1 H23 5 Ner 0E781E9E 15 mm S1 H23 15 Ner 0E mm, nära ytan S2 H26 5 Upp 0E781ADC 15 mm 0E78115D S2 H26 15 Upp ersatt med 120B039D 0-5 mm, nära ytan S2 H26 5 Ner 0E781FE4 15 mm S2 H26 15 Ner 0E780E mm, nära ytan S3 H34 5 Upp 0E780E8F 15 mm S3 H34 15 Upp 0E780BB0 0-5 mm, nära ytan S3 H34 5 Ner 0E mm S3 H34 15 Ner 0E7819DD 55

64 Bilaga 9 Provgård med balkar och stolpar i Bygdsiljum Stolpar (20+2(yta) mätpunkter, totalt 22 mätpunkter) Ställning Märkbricka Mätpunkt Mätdjup Namn Givar-ID S7-1 H51 Södra sidan direkt på ytan, våttid S7 H51 S yta Ner 0E nere 0-5 mm, nära ytan S7 H51 S 5 Ner 0E7815BC 15 mm S7 H51 S 15 Ner 0E78224D Södra sidan direkt på ytan, våttid S7 H51 S yta Upp 0E780E5B uppe 0-5 mm, nära ytan S7 H51 S 5 Upp 0E780E6B 15 mm S7 H51 S 15 Upp 0E7811A1 S7-2 H52 Södra sidan 0-5 mm, nära ytan S7 H52 S 5 Ner 0E nere 15 mm S7 H52 S 15 Ner 0E7802B6 Södra sidan 0-5 mm, nära ytan S7 H52 S 5 Upp 0E781AC0 uppe 15 mm S7 H52 S 15 Upp 0E S7-3 H53 Södra sidan 0-5 mm, nära ytan S7 H53 S 5 Ner 0E78113B nere 15 mm S7 H53 S 15 Ner 0E780F42 Södra sidan uppe S7-4 H54 Södra sidan nere Södra sidan uppe S7-5 H55 Södra sidan nere Södra sidan uppe 0-5 mm, nära ytan 0E7818E1 S7 H53 S 5 Upp Batteri bytt 15 mm S7 H53 S 15 UPP 0E780E mm, nära ytan S7 H54 S 5 Ner 0E78048F 15 mm S7 H54 S 15 Ner 0E7809A5 0-5 mm, nära ytan S7 H54 S 5 Upp 0E7813E2 15 mm S7 H54 S 15 Upp 0E mm, nära ytan S7 H55 S 5 Ner 0E78142D 15 mm S7 H55 S 15 Ner 0E mm, nära ytan 0E S7 H55 S 5 Upp ersatt med 120B mm S7 h55 S 15 Upp 0E

65 Bilaga 10 Provgård med balkar och stolpar i Borås Bilaga 10 Provgård med balkar och stolpar i Borås Mätpunkter för kontinuerlig mätning på provgården i Borås 1. Mindre balkbitar, MB (30+3 mätpunkter, totalt 33 mätpunkter) Mätning (1 st) fukt 2 m Mätdjup (2+1 st) direkt på ytan, våttid på ytan, monteras med skruv/brickor av plast, mätning på en balk 0-5 mm, inte i ytan men nära 15 mm Mätpunkt (3 st) (mätpunkterna placeras vid mitten av balken i längsriktningen, demonteras sedan vid framtida tomografering för att inte störa bilderna) Södra sidan mitt på höjden (vertikal yta) Norra sidan mitt på höjden (vertikal yta) Undersidan (horisontell underyta), höjd över marken = 1m Balkar (5 st) MB4-Borås, Gran, Målad-3 (röd) 2. Stolpar (20+2 mätpunkter, totalt 22 mätpunkter) Mätning (1 st) fukt Mätdjup (3 st) direkt på ytan, våttid på ytan, monteras med skruv/brickor av plast, mätning på en stolpe nere och uppe 0-5 mm, inte i ytan men nära 15 mm Mätpunkt (2 st) Södra sidan nere (vertikal yta) Södra sidan uppe (vertikal yta) Stolpar (5 st) S7-Borås, Fyrkant, Målad-3 (röd) 57

66 Bilaga 10 Provgård med balkar och stolpar i Borås Mindre balkbitar 32 mätpunkter Mätning fukt Balkar (5 st) Märkbricka balk Mätpunkt (3 st/balk) (mitten av balken) Mätdjup (2 st/punkt + 1 st extra en balk) Namn Givar-ID MB4-Borås-1 B6 Södra sidan direkt på ytan, våttid mm, nära ytan B6 S 5 0E781BD5 15 mm B6 S 15 0E781BEB Norra sidan direkt på ytan, våttid mm, nära ytan B6 N 5 0E mm B6 N 15 0E7815F8 Undersidan direkt på ytan, våttid mm, nära ytan mm B6 U 15 0E78142A MB4-Borås-2 B7 Södra sidan 0-5 mm, nära ytan B7 S 5 0E7812FE 15 mm B7 S 15 0E7803EB Norra sidan 0-5 mm, nära ytan B7 N 5 0E7803C4 15 mm B7 N 15 0E781D9E Undersidan 0-5 mm, nära ytan B7 U 5 0E mm B7 U 15 0E MB4-Borås-3 B8 Södra sidan 0-5 mm, nära ytan B8 S 5 0E mm B8 S 15 0E780D4A Norra sidan 0-5 mm, nära ytan B8 N 5 0E mm B8 N 15 0E780D64 Undersidan 0-5 mm, nära ytan B8 U 5 0E7817EF 15 mm B8 U 15 0E MB4-Borås-4 B9 Södra sidan 0-5 mm, nära ytan B9 S 5 0E mm B9 S 15 0E Norra sidan 0-5 mm, nära ytan B9 N 5 0E781DA4 15 mm B9 N 15 0E780EE3 Undersidan 0-5 mm, nära ytan B9 U 5 0E7820FD 15 mm B9 U 15 0E7821DC MB4-Borås-5 B10 Södra sidan direkt på ytan, våttid B10 S yta 0E mm, nära ytan B10 S 5 0E78082B 15 mm B10 S 15 0E Norra sidan direkt på ytan, våttid B10 N yta 0E780B21 direkt på ytan, våttid B10 N yta2 0E78185F 0-5 mm, nära ytan B10 N 5 0E780C73 15 mm B10 N 15 0E781ECB Undersidan direkt på ytan, våttid B10 U yta 0E78152B direkt på ytan, våttid B10 U yta2 0E mm, nära ytan B10 U 5 0E781DD9 15 mm B10 U 15 0E781C05 58

67 Bilaga 10 Provgård med balkar och stolpar i Borås Stolpar mätpunkter Stolpar (5 st) Märkbricka Mätpunkt Mätdjup (2 st/punkt Namn Givar-ID (2 st/balk) + 1 st extra en) S7-Borås -1 B11 Södra sidan nere direkt på ytan, våttid mm, nära ytan B11 N 5 0E mm B11 N 15 0E78084A Södra sidan uppe direkt på ytan, våttid mm, nära ytan B11 Ö 5 0E mm B11 Ö 15 0E781BD3 S7-Borås -2 B12 Södra sidan nere 0-5 mm, nära ytan B12 N 5 0E7801E3 15 mm B12 N 15 0E781DCC Norra sidan uppe direkt på ytan, våttid B12 Norr Yta 0E78231E Södra sidan uppe 0-5 mm, nära ytan B12 Ö 5 0E7822AC 15 mm B12 Ö 15 0E S7-Borås -3 B13 Södra sidan nere 0-5 mm, nära ytan B13 N 5 0E mm B13 N 15 0E780B46 Norra sidan uppe direkt på ytan, våttid B13 Norr Yta 0E7800CD Södra sidan uppe 0-5 mm, nära ytan B13 Ö 5 0E7805E0 15 mm B13 Ö 15 0E S7-Borås -4 B14 Södra sidan nere 0-5 mm, nära ytan B14 N 5 0E780E37 15 mm B14 N 15 0E Norra sidan uppe direkt på ytan, våttid B14 Norr Yta 0E781C0A Södra sidan uppe 0-5 mm, nära ytan B14 Ö 5 0E781AF0 15 mm B14 Ö 15 0E780C4A S7-Borås -5 B15 Södra sidan nere 0-5 mm, nära ytan B15 N 5 0E780B1A 15 mm B15 N 15 0E Norra sidan uppe direkt på ytan, våttid B15 Norr Yta 0E7809C9 Södra sidan uppe 0-5 mm, nära ytan B15 Ö 5 0E781ED2 15 mm B15 Ö 15 0E S7Vit-Borås-1 B1 Södra sidan nere 0-5 mm, nära ytan B1 U 5 0E mm B1 U 15 0E781BC2 Södra sidan uppe 0-5 mm, nära ytan B1 Ö 5 0E780A91 15 mm B1 Ö 15 0E S7Vit-Borås-2 B2 Södra sidan nere 0-5 mm, nära ytan B2 N 5 0E780E38 15 mm B2 N 15 0E7823B2 Södra sidan uppe 0-5 mm, nära ytan B2 Ö 5 0E78143E 15 mm B2 Ö15 0E7818BA S7Vit-Borås-3 B3 Södra sidan nere 0-5 mm, nära ytan B3 U 5 0E781DAE 15 mm B3 U 15 0E Södra sidan uppe 0-5 mm, nära ytan B3 Ö 5 0E78040A 15 mm B3 Ö 15 0E

68 Bilaga 10 Provgård med balkar och stolpar i Borås S7Vit-Borås-4 B4 Södra sidan nere 0-5 mm, nära ytan B4 U 5 0E mm B4 U 15 0E7814CE Södra sidan uppe 0-5 mm, nära ytan B4 Ö 5 0E7816EE 15 mm B4 Ö 15 0E781A1A S7Vit-Borås-5 B5 Södra sidan nere 0-5 mm, nära ytan B5 U 5 0E78139D 15 mm B5 N 15 0E78003B Södra sidan uppe 0-5 mm, nära ytan B5 Ö 5 0E780C37 15 mm B5 Ö 15 0E780D62 60

69 Bilaga 11 Provgård med reglar och stolpar i Lund Bilaga 11 Provgård med reglar och stolpar i Lund Givar- ID Kortnamn Material Dim. Detalj 120B00D2 1A gran 20x95 Referens horisontell Mätpunkt Bild a Bild b Bild c Bild d mitt 120B00D7 1B gran 20x95 Referens horisontell 120B00D8 2A gran 20x95 U tak horisontell mitt mitt 1A1Ba (ref).jpg 1A1Bb (ref).jpg 1A1Bc.jpg 120B010D 2B gran 20x95 U tak horisontell 120B02AB 8A gran 20x95, vertikal 45x95 kontaktarea sidoträ 5000 mm2 120B02AC 8B gran 20x95, 45x95 120B02AF 9A gran 20x95, 95x95 120B0303 9B gran 20x95, 95x95 120B03C8 12A gran 20x95, 45x95 120B03C9 12B gran 20x95, 45x95 120B03D3 13A gran 20x95, 45x95 120B03E6 13B gran 20x95, 45x95 vertikal kontaktarea sidoträ 5000 mm2 vertikal kontaktarea sidoträ mm2 vertikal kontaktarea sidoträ mm2 vertikal kontaktarea sidoträ distans 3 mm vertikal kontaktarea sidoträ distans 3 mm vertikal kontaktarea sidoträ distans 6 mm vertikal kontaktarea sidoträ distans 6 mm mitt mitt 20 mitt 20 mitt 20 mitt 20 mitt 20 mitt 20 mitt 20 mitt 20 2A2Ba.jpg 8A8Ba.jpg 9A9Ba.jpg 12A12Ba.jpg 13A13Ba.jpg 2A2Bb.jpg 8A8Bb.jpg 9A9Bb.jpg 13A13Bb.jpg 1 61

70 Bilaga 11 Provgård med reglar och stolpar i Lund 120B A gran 20x95, 45x95 horisontell kontaktarea, sido-ändträ mitt 20 10A10C10B10Dc.jpg 120B C gran 20x95, 45x95 120B B gran 20x95, 45x95 120B03BF 10D gran 20x95, 45x95 120B03C1 11A gran 20x95, 45x95 horisontell kontaktarea, sido-ändträ horisontell kontaktarea, sido-ändträ horisontell kontaktarea, sido-ändträ vertal kontaktarea, sido-ändträ mitt 20 mitt 45, 10 mm från ändträ mitt 45, 10 mm från ändträ mitt 20 10A10C10B10Da.jpg 10A10C10B10Db.jpg 11A11C11B11Db.jpg 120B03C5 11C gran 20x95, 45x95 120B03C3 11B gran 20x95, 45x95 120B03C7 11D gran 20x95, 45x95 120B028D 6A gran 20x95, 45x95 120B02A0 6B gran 20x95, 45x95 120B02A7 7A gran 20x95, 95x95 120B02A9 7B gran 20x95, 95x95 vertal kontaktarea, sido-ändträ vertal kontaktarea, sido-ändträ vertal kontaktarea, sido-ändträ horisontell kontaktarea, sidoträ 5000 mm2 horisontell kontaktarea, sidoträ 5000 mm2 horisontell kontaktarea, sidoträ mm2 horisontell kontaktarea, sidoträ mm2 120B0221 4A gran 20x95 lutande yta överyta mitt 20 mitt 45, 10 mm från ändträ mitt 45, 10 mm från ändträ mitt 20 mitt 20 mitt 20 mitt 20 mitt 20 11A11C11B11Da.jpg 6A6Ba.jpg 6A6Bb.jpg 6A6Bc.jpg 7A7Ba.jpg 7A7Bb.jpg 7A7Bc.jpg 62

71 Bilaga 11 Provgård med reglar och stolpar i Lund 4A4Ba.jpg 4A4Bb.jpg 4A4Bc.jpg 120B0224 4B gran 20x95 lutande yta överyta 120B0229 5A gran 45x95 dimension, yta 120B0261 5D gran 45x95 dimension, yta 120B022A 5B gran 45x95 dimension, mitt 120B026F 5E gran 45x95 dimension, mitt 120B0258 5C gran 45x95 dimension, ändträ mitt 120B0283 5F gran 45x95 dimension, ändträ mitt 120B01AF 3G gran 20x95 vertikal yta norr mitt 20 X mm under ovansida 45 X mm under ovansida 45 mitt 45 mitt mm från ändtra, mitt mm från ändtra, mitt 45 mitt 20 5A5D5B5E5C5Fa.jpg 5A5D5B5E5C5Fb.jpg 5A 5A5D5C5Da.jpg 120B01FC 3H gran 20x95 vertikal yta norr 120B01A5 3E gran 20x95 vertikal yta söder mitt 20 mitt 20 3G3Ha.jpg 3G3Hb.jpg 120B01A7 3F gran 20x95 vertikal yta söder 120B0196 3C gran 20x95 vertikal yta öster mitt 20 mitt 20 3E3Fa.jpg 3 120B0199 3D gran 20x95 vertikal yta öster 120B0191 3A gran 20x95 vertikal yta väster mitt 20 mitt 20 3C3Da.jpg 3 120B0195 3B gran 20x95 vertikal yta väster mitt 20 3A3Ba.jpg 3A3Bb.jpg 63

72 Bilaga 11 Provgård med reglar och stolpar i Lund Givar- ID Kortnamn Beskrivning 120B00D2 1A referens 2009 Mätpunkt Mate-rial Dim. Detalj Bild a Bild b Bild c gran 20x95 horisontell mitt 120B00D7 1B referens gran 20x95 horisontell mitt B00D8 2A u tak gran 20x95 horisontell mitt 1A1Ba (ref).jpg 1A1Bb (ref).jpg 1A1Bc.jpg 120B010D 2B u tak gran 20x95 horisontell mitt 120B A referens A2Ba.jpg gran 20x95 horisontell mitt motsvarar 1AB 2A2Bb.jpg 120B B referens 2010 gran 20x95 horisontell mitt 120B Ayt referens gran 20x95 horisontell ytfukt 2010 ytfukt 120B02AF 101Byt referens 2010 ytfukt gran 20x95 horisontell ytfukt 120B02A9 102 limträ-plåt gran 200x200 vertikal kontaktyta 10 mm från sidoträyta 120B02A7 103A limträknut sidoträ (mot ändträ) gran 115x200 vertikal kontaktyta 10 mm från sidoträyta 120B028D 103B limträknut ändträ (mot sidoträ) gran 115x200 vertikal kontaktyta 120B02A0 104A limträ gran 115x200 vertikal yta 120B B limträknut gran 200x200 vertikal sidosidoträ kontaktyta 120B03C8 105A panelände 200 från mark 120B03C9 105B panelände 200 från mark 120B01FC 106A panelände 300 från mark 120B01AF 106B panelände 300 från mark 120B03D3 107A panelände 100 från gran 20x95 panelände 200 från mark gran 20x95 panelände 200 från mark gran 20x95 panelände 300 från mark gran 20x95 panelände 300 från mark gran 20x95 panelände 100 från 10 mm från ändträyta 10 mm från yta 10 mm från sidoträyta 10 mm från ändträ 10 mm från ändträ 10 mm från ändträ 10 mm från ändträ 10 mm från 64

73 Bilaga 11 Provgård med reglar och stolpar i Lund 120B03E6 107B panelände 100 från mark mark mark ändträ gran 20x95 panelände 100 från mark 10 mm från ändträ 120B00ED 108A panel a/d= gran 20x95 taksprång mitt 120B B panel a/d= gran 20x95 taksprång mitt 120B01A5 109A panel a/d= gran 20x95 taksprång mitt 120B B panel a/d= gran 20x95 taksprång mitt 120B A panel a/d= gran 20x95 taksprång mitt 120B01A7 110B panel a/d= gran 20x95 taksprång mitt 120B03C7 111A stående panel vid läkt gran 20x145 +lockläkt kontaktyta panel distansläkt mitt 120B02AB 111B stående panel vid läkt 120B03C5 112A stående panel 120B B stående panel 120B022A 113A stående panel, stumskarv vid läkt 120B02AC 113B stående panel, stumskarv vid läkt 120B03C1 114A liggande panel vid läkt 120B026F 114B liggande panel vid läkt 120B A liggande panel 120B B liggande panel 120B03BF 116A liggande panel, stumskarv vid läkt 120B03C3 116B liggande panel, stumskarv vid läkt gran gran gran gran gran gran gran gran gran gran gran 20x145 +lockläkt 20x145 +lockläkt 20x145 +lockläkt 20x145 +lockläkt 20x145 +lockläkt 20x120 spont 20x120 spont 20x120 spont 20x120 spont 20x120 spont 20x120 spont kontaktyta panel distansläkt panel panel kontaktyta panelände distansläkt kontaktyta panelände distansläkt kontaktyta panel distansläkt kontaktyta panel distansläkt panel panel kontaktyta panelände distansläkt kontaktyta panelände distansläkt mitt mitt mitt 10 mm från ändträ 10 mm från ändträ mitt mitt mitt 10 mm från ändträ 10 mm från ändträ 65

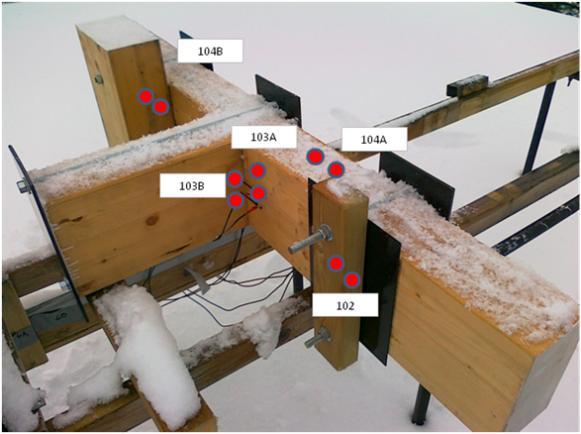

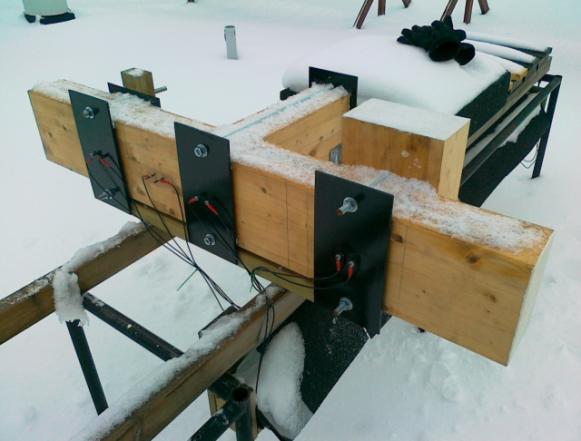

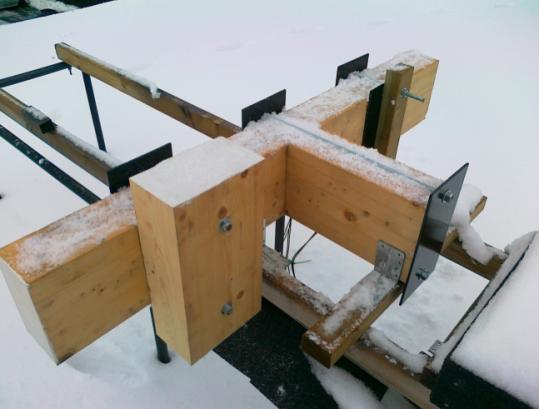

74 Bilaga 11 Provgård med reglar och stolpar i Lund Foto: Givare detalj med numrering Foto: Givare detalj baksidan 66

75 Bilaga 11 Provgård med reglar och stolpar i Lund Foto: Givare detalj Foto: Givare , detalj med numrering 67

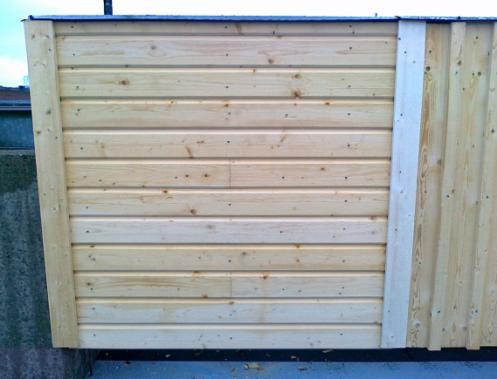

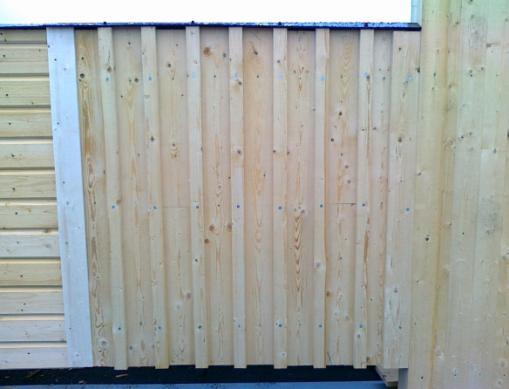

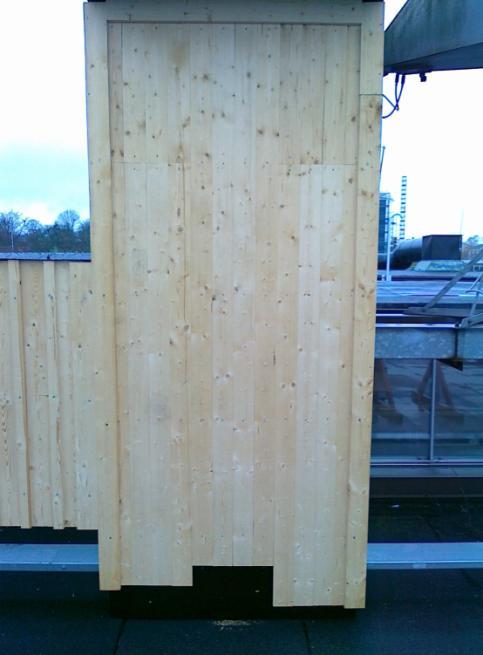

76 Bilaga 11 Provgård med reglar och stolpar i Lund Foto: Givare , detalj med liggande panel Foto: Givare , detalj med stående panel 68

77 Bilaga 11 Provgård med reglar och stolpar i Lund Foto: Givare , detalj 69
