1 MILJÖARKEOLOGISKA LABORATORIET RAPPORT nr Miljöarkeologiska analyser av markkarterings- och anläggningsprover från Raä 37, Rystad sn, Östergötland. Teknisk rapport Johan Linderholm & Samuel Eriksson INSTITUTIONEN FÖR IDÈ- OCH SAMHÄLLSSTUDIER

2 Miljöarkeologiska analyser av markkarterings- och anläggningsprover från Raä 37, Rystad sn, Östergötland. Johan Linderholm, Miljöarkeologiska laboratoriet, Umeå universitet, Umeå Samuel Eriksson, Miljöarkeologiska laboratoriet, Umeå universitet, Umeå Provinformation Analysen gäller: 60 prover från en markkartering utförd före undersökningen av Rystad 37 (14_0017) samt 69 prover insamlade i anslutning till anläggningar under slutundersökningen (14_0038). Beställda analyser: Markkemi/fysik, 5 parametrar Koordinater: SWEREF 99 TM: N E Specifika frågeställningar: Lokalisering av bålplatser i relation till brandgravar. Analysmetod Markkemi Innan analys torkas proverna i 30 C, varefter de homogeniseras genom mortling och sållning genom ett 1,25 mm såll. Vid provförbehandlingen tillvaratas eventuella fynd och kol och järnutfällningar noteras vid förekomst. Analysen är utförd av Samuel Erikson 1. Fosfatanalys, Cit-P (fosfatgrader, P o ) enligt Arrhenius och Miljöarkeologiska laboratoriets citronsyrametod. Fosfathalten anges som mg P2O5/100 g torr jord extraherad med citronsyra (2 %). 2. Fosfatanalys efter oxidativ förbränning, Cit-POI (fosfatgrader, P o ). Fosfathalten anges som mg P2O5/100 g torr jord extraherad med citronsyra (2 %) efter förbränning av provet vid 550 C (Engelmark och Linderholm, 1996). 3. Organisk halt, LOI (Loss on ignition, %) bestämd genom förbränning av provet vid 550 C i 3 timmar. Halten anges i procent av torrt prov. 4. Magnetisk susceptibilitet, MS (SI) är analyserad med ett Bartington system, (MS3 och MS2B mätcell). Susceptibiliteten anges som χhf - χlf 10-8 m 3 kg -1 masspecifik susceptibilitet, per 10 g jord (Dearing 1994, Thomson och Oldfield, 1986). Med MS menas magnetiserbarheten hos ett material, dvs. i vilken omfattning ett jordprov förstärker ett pålagt magnetiskt fält. 5. Magnetisk susceptibilitet efter oxidativ förbränning vid 550 C, MS550 (SI) är analyserad med ett Bartington system, (MS3 och MS2B mätcell). Susceptibiliteten anges som χlf 10-8 m 3 kg -1 masspecifik susceptibilitet, per 10 g jord (Dearing 1994, Thomson och Oldfield, 1986).

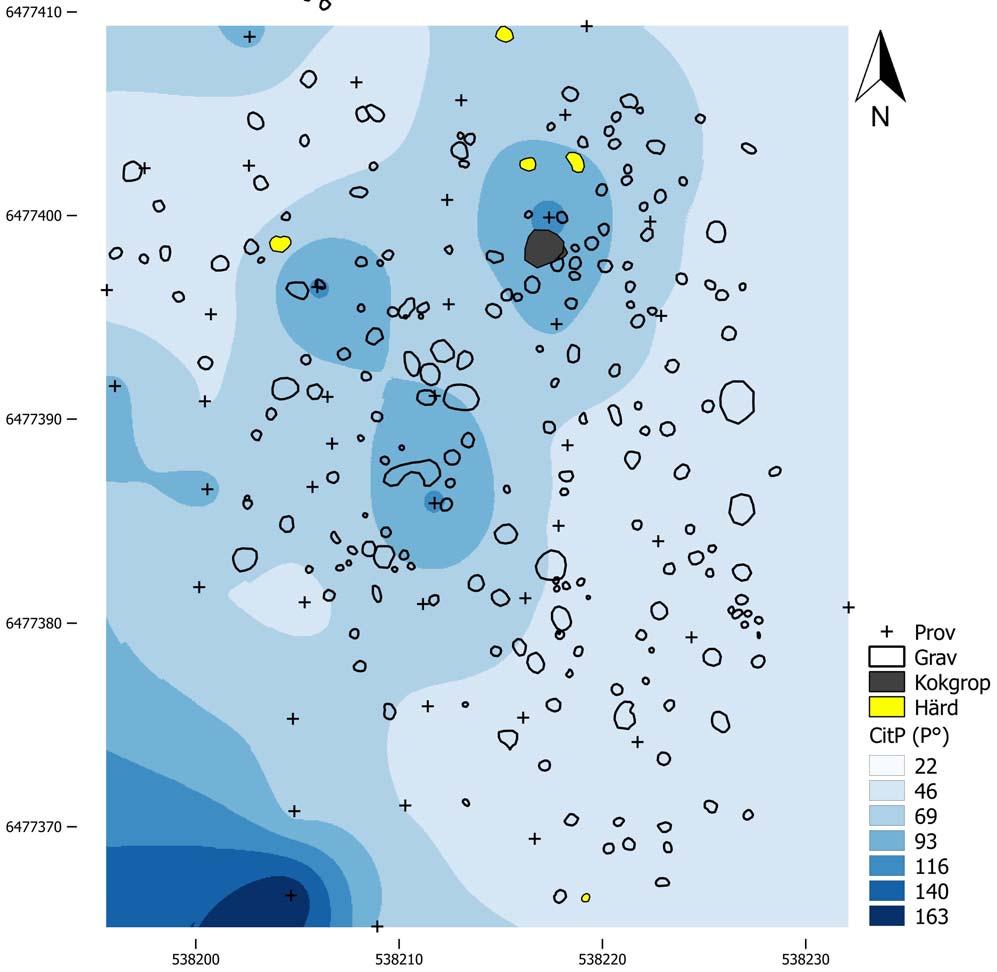

3 Resultat Undersökningarnas genomförande. 1. Förundersökning markkartering (tabell 1) 2. Analys av prover insamlade under pågående grävning från gravkontexter (tabell 2) Resultaten av markkarteringen redovisas i form av interpolerade kartor i figur 1 och 2. Figur 1: Analysresultat för CitP i markkartingsprover (14_0017) Ett prov i den sydvästra änden av provtagningsytan innegåller fosfathalter som får anses som boplatsindikerande. Noterbart är fosfatanrikningen i området närmast kokgropen.

4 Figur 2: Analysresultat för MS i markkarteringsprover (14_0017) MS-värdena i den sydvästra delen av provtagningsytan kan troligen sättas i samband med den boplatsindikerande fosfatförhöjning synlig i figur 1. Det högsta MS-värdet återfinns i provet taget söder om kokgropen och kan ställas i relation till fosfatanrikningen runt denna. Det är möjligt att olika delar av samma process kopplat till kokgropen bildat detta mönster, tex. en processeringsyta i norr och ett utkast av värmepåverkat material från kokgropen i söder. De lägre MS-värden i området östra del kan troligen härledas till våtmarkspåverkan, något som också antyds av analysen av organisk halt.

5 Analysresultaten för anlägningsproverna som togs i samband med slutundersökningen redovisas i figur 3 och 4. Figur 3: Analysresultat för CitP i anläggningsprover (14_0038). Spridningen i fosfathalter visar en tydlig koncentration av höga halter i proverna som tagits ur gravgömmorna. Detta är förväntat då ben innhåller stora mängder fosfater. I ett par gravar är skillnaden mellan prover tagna i gravgömman och omgivande sediment mindre tydlig vilket kan bero på att lämningarna spridits utanför själva gravgömman i samband med begravningen eller i ett senare skede.

6 Figur 4: Analysresultat för MS i anläggningsprover (14_0038). Spridningen i MS kan tolkas som indikationer på åtminstonde två olika begravningsförfaranden. I ett antal gravar så är det primärt materialet från gravgömman som visar tecken på värmepåverkan. I övriga gravar så är detta mindre tydligt då proverna tagna ur omgivande sediment också visar förhöjda nivåer av MS vilket kan tolkas som värmepåverkan över en större yta eller spridning av det värmepåverkade materialet. Framtida analyser av frekvensberoende MS kommer att syfta till att ytterligare klargöra intensiteten i de värmealstrande processerna.

7 Tabell 1: Analysresultat för karteringsprover (14_0017) MALNo Provpunkt Northing Easting Djup (cm) Horisont MSlf MShf MS550lf CitP CitPOI PQuota LOI 14_0017_ Ah , _0017_ Ah ,91 8,9 14_0017_ C ,99 9,4 14_0017_ Ah , _0017_ C , _0017_ C ,44 4,6 14_0017_ Ah , _0017_ Ah/BC ,47 7,6 14_0017_ Ah ,66 4,7 14_0017_ Ah ,84 5,5 14_0017_ B(g) ,88 4,4 14_0017_ Ah , _0017_ Ah , _0017_ Ah ,3 7,8 14_0017_ Ah ,8 8,2 14_0017_ Ah , _0017_ Ah , _0017_ Ahr ,96 7,8 14_0017_ Ah , _0017_ Ah ,01 4,8 14_0017_ C ,36 1,6 14_0017_ C ,29 1,5 14_0017_ Ah ,66 6,7 14_0017_ Ah? ,45 11

8 14_0017_ Ah , _0017_ Ah , _0017_ Ah , _0017_ Ah , _0017_ Ah , _0017_ C , _0017_ Ah , _0017_ Ah/C ,55 5,5 14_0017_ Ah , _0017_ Ah , _0017_ Ah , _0017_ Ah , _0017_ Ahb? , _0017_ Ah , _0017_ Ah , _0017_ Ah , _0017_ Ah , _0017_ Ah , _0017_ Ah ,68 6,9 14_0017_ Ah , _0017_ Ah , _0017_ Ah ,19 9,4 14_0017_ Ah , _0017_ Ah , _0017_ Ah , _0017_ Ah ,62 8,9 14_0017_ Ah ,34 13

9 14_0017_ Ah/C ,9 6,9 14_0017_ C ,77 4,6 14_0017_ Ah ,49 9,4 14_0017_ Bh/C ,74 5,5 14_0017_ Ah , _0017_ Bh ,54 8,4 14_0017_ Ah , _0017_ C ,7 3,1 14_0017_ Ah/Bg ,88 3,3 Tabell 2: Analysresultat för anläggningsprover (14_0038) MALNo FieldNo Anl. Northing Easting Z MSlf MShf MS550lf MS550hf CitP CitPOI LOI 14_0038_001 1PS3258 A , ,9 37, ,1 14_0038_002 1PS3259 A , ,9 37, ,4 14_0038_003 1PS3260 A , ,3 37, ,9 14_0038_004 1PS3261 A , ,7 37, _0038_005 1PS3262 A , ,2 37, ,6 14_0038_006 1PS6190 A , ,9 38, ,4 14_0038_007 1PS6191 A , ,5 38, ,4 14_0038_008 1PS6192 A , ,1 38, ,2 14_0038_009 1PS6193 A , ,5 38, _0038_010 1PS6194 A , ,6 38, ,5 14_0038_011 1PS6195 A , ,9 37, ,2 14_0038_012 1PS6196 A , ,4 38, ,6 14_0038_013 1PS6197 A , ,9 38, ,4 14_0038_014 1PS4123 A , ,1 37, ,9 14_0038_015 1PS4124 A , , ,9

10 14_0038_016 1PS4125 A , ,0 37, ,3 14_0038_017 1PS4126 A , ,3 37, ,4 14_0038_018 1PS4127 A , ,3 38, ,6 14_0038_019 1PS5875 A , ,0 38, ,6 14_0038_020 1PS5876 A , ,0 38, ,4 14_0038_021 1PS5877 A , ,2 38, ,9 14_0038_022 1PS5878 A , ,3 38, ,3 14_0038_023 1PS5879 A , ,5 38, _0038_024 1PS9049 A , ,4 39, ,8 14_0038_025 1PS9050 A , ,4 38, _0038_026 1PS9051 A , ,5 39, ,5 14_0038_027 1PS9052 A , ,3 38, ,4 14_0038_028 1PS9053 A , ,2 38, ,5 14_0038_029 1PS6430 A , ,5 37, ,4 14_0038_030 1PS6431 A , ,5 37, ,8 14_0038_031 1PS6432 A , ,9 37, ,2 14_0038_032 1PS6433 A , ,0 37, ,5 14_0038_033 1PS6434 A , ,1 37, ,3 14_0038_034 1PS4286 A , ,2 38, _0038_035 1PS4287 A , ,2 37, _0038_036 1PS4288 A , ,1 38, ,3 14_0038_037 1PS4289 A , ,2 38, ,8 14_0038_038 1PS4290 A , ,2 38, ,3 14_0038_039 1PS3616 A , ,1 37, ,9 14_0038_040 1PS3619 A , ,0 37, ,4 14_0038_041 1PS3620 A , ,7 37, ,1 14_0038_042 1PS3621 A , ,2 37, ,5

11 14_0038_043 1PS3622 A , , ,7 14_0038_044 1PS4878 A , ,7 37, ,2 14_0038_045 1PS4879 A , ,7 37, _0038_046 1PS4890 A , ,7 37, _0038_047 1PS4891 A , ,8 37, ,2 14_0038_048 1PS4892 A , ,2 37, ,8 14_0038_049 1PS4893 A , ,4 37, ,9 14_0038_050 1PS5809 A , ,3 38, ,6 14_0038_051 1PS5810 A , ,3 38, ,9 14_0038_052 1PS5811 A , ,1 38, ,2 14_0038_053 1PS5812 A , ,2 38, ,9 14_0038_054 1PS5813 A , ,2 38, ,1 14_0038_055 1PS4024 A , ,1 37, ,6 14_0038_056 1PS4025 A , ,2 37, ,8 14_0038_057 1PS4026 A , ,8 37, ,1 14_0038_058 1PS4027 A , ,6 37, ,8 14_0038_059 1PS4028 A , ,5 37, ,4 14_0038_060 1PS4541 A , ,3 37, _0038_061 1PS4542 A , ,4 37, ,7 14_0038_062 1PS4543 A , ,8 37, _0038_063 1PS4544 A , ,2 37, ,6 14_0038_064 1PS4545 A , ,6 37, ,2 14_0038_065 1PS3625 A , ,0 38, ,9 14_0038_066 1PS3626 A , ,0 38, ,7 14_0038_067 1PS3627 A , ,6 38, ,7 14_0038_068 1PS3628 A , ,4 38, ,2 14_0038_069 1PS3629 A , ,4 38,
