1 _Bruksanvisning

2

3 INNEHÅLLSFÖRTECKNING Översättning av originalmanual weiß nichtsv Innehållsförteckning Symbolförklaring Allmänna säkerhetsanvisningar Lämplig personal Garantiåtagande/Befrielse från ansvar Egenskaper Användning med Ceramill ZI Användning med Ceramill Zolid Förtorkning Miljöskydd Tillbehör Nerladdningsinfo

4 SYMBOLFÖRKLARING Symbolförklaring Varningsanvisningar Varningsanvisningarna i texten är märkta med en varningstriangel på färgad bakgrund och inramade. Vid risk för elström ersätts utropstecknet i varningstriangeln med en blixtsymbol. Signalorden framför varningsanvisningarna beskriver av vilket slag och hur allvarliga följderna är om åtgärderna för avvärjande av riskerna inte följs. _ ANVISNING betyder att materiella skador kan uppstå. _ OBSERVERA betyder att lindriga till måttliga personskador kan uppstå. _ VARNING betyder att allvarliga personskador kan uppstå. _ FARA betyder att livsfarliga personskador kan uppstå. Viktig information Symbolen intill står för viktig information utan risker för människor eller sakskada. Informationen omges av linjer. Ytterligare symboler i anvisningen Symbol Betydelse Beskrivning av åtgärd _ Moment i lista Undermoment för beskrivning av åtgärd eller i lista [3] Siffror inom hakparenteser hänför sig till bilderna 4

5 SYMBOLFÖRKLARING Ytterligare symboler på produkten Symbol REF LOT i Betydelse Artikelnummer Charge-kod Tillverkare Följ bruksanvisningen Användbar fram till Observera Rx only Produkten får enligt amerikansk federal lag bara säljas av, eller på uppdrag av, en tandläkare. 5

6 ALLMÄNNA SÄKERHETSANVISNINGAR Allmänna säkerhetsanvisningar OBSERVERA: Hälsovådligt! Hälsovådligt vid förtäring. Orsakar allvarliga frätskador på hud och ögon. Irriterande för luftvägarna. Undvik inandning av damm/rök/gaser/dimma/ångor/aerosol. Använd skyddshandskar/skyddskläder/ögonskydd/ansiktsskydd. VID KONTAKT MED ÖGONEN: Skölj försiktigt några minuter med vatten. Ta bort eventuella kontaktlinser om möjligt. Fortsätt att skölja. ANVISNING: Miljöskador! Giftigt för vattenlevande organismer med långtidseffekter. Kan vara korrosivt för metaller. ANVISNING: Från och med 2014 finns Ceramill Liquids nya formel med ändrat grundrecept i 16 A-D nyanser speciellt för Ceramill Zolid att få. Blanda inte Ceramill-vätskor CL1-CL4 med de nya Ceramill-vätskorna A1-D4. Följ bruksanvisningen för Ceramill Liquids. 6

7 LÄMPLIG PERSONAL Efter infärgning av de vita Ceramill Zolid-blocken kan en keramikugn användas för torkning av arbetsstyckena. Keramikugnen och andra keramikuppsättningar påverkas inte negativt av torkningsprocessen. Vi rekommenderar ändå att ibland bränna ut keramikugnen vid 1150 C under 5 minuter. Alternativt kan ett torkskåp användas. Lämplig personal ANVISNING: Produkten får endast bearbetas av utbildad tandtekniker. Garantiåtagande/Befrielse från ansvar Användningstekniska rekommendationer gäller som direktiv oberoende av om de ges muntligt, skriftligt eller som praktisk anvisning. Våra produkter vidareutvecklas kontinuerligt. Vi reserverar oss för ändringar i hantering och sammansättning. 7

8 EGENSKAPER Egenskaper Användningsändamål Färgning för infärgning av zirkonoxid-råmaterialblock. Produktbeskrivning Ceramill Liquid är vattenbaserade vätskor för komplett eller partiell infärgning av frästa eller försintrade skelett av Ceramill ZI/Ceramill Zolid. Ceramill Liquids nya formel finns i 4 grundfärger och 2 färgeffekter: _ Grundfärger CL 1-4 _ Effektfärger CL OR: Orange för fissurpartierna _ Effektfärger CL GR: Grått för toppartierna Säkerhetsdatablad/Försäkran om överensstämmelse Säkerhetsdatablad och försäkran om överensstämmelse fås på begäran på adress Hållbarhet Ceramill Liquids är 2 år hållbara. Hållbarhetsdatum och tillverkningspartinummer anges på originalförpackningen. Lagring Lagra i originalförpackning på torr plats. Rekommendation: Hållbarheten ökar om vätskorna lagras i ett kylskåp. 8

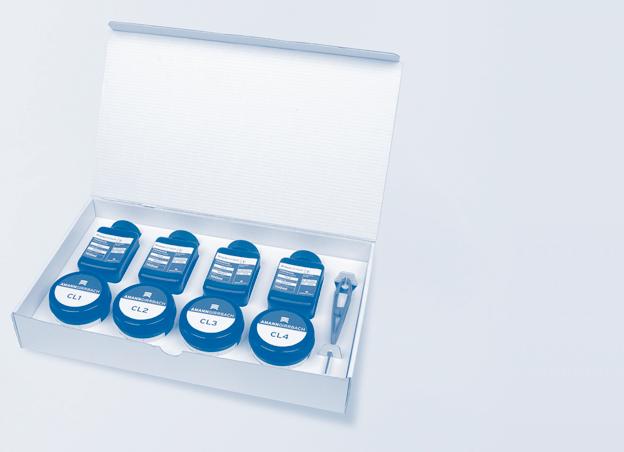

9 EGENSKAPER Vid lagring i rumstemperatur kan färgvätskorna efter en viss tid förlora sin egen färg (temperaturberoende). Vätskorna kan trots det användas inom hållbarhetstiden, eftersom färgen efter sintringen inte påverkas. Förpackningar Artikelnr Beteckning Beskrivning Ceramill Liquid komplett sats innehåller: Ceramill Liquid CL1 Ceramill Liquid CL2 Ceramill Liquid CL3 Ceramill Liquid CL4 Ceramill Liquid Brush Size 1 Ceramill Liquid Brush Size 3 plastpincett fyra små färgburkar Ceramill Liquid CL OR färg orange med färgburk Ceramill Liquid CL GR färg grå med färgburk Tab. 1 9

10 ANVÄNDNING MED CERAMILL ZI Användning med Ceramill ZI ANVISNING: Undvik metallspår på objekten. Använd endast plastpincetter för neddoppning. Rekommenderad tillblandning av Ceramill Liquids framgår av färgblandningstabellen ZI, tabell 2 på sidan 11. För en svagare infärgning: Öka andelen destillerat vatten. Blanda till grundfärgen. Bearbeta de frästa Ceramill ZI-skeletten enligt följande: Doppa 2 minuter i grundfärgen, torka av med cellulosavadd, förtorka i tillsluten keramikugn 30 minuter vid 80 C (se sidan 20), sintra i Ceramill Therm (178300/178350). Färgblandningstabell för Ceramill ZI Uppgifterna för färgsamordning och blandning av färglösningarna är förslag som Amann Girrbach lämnat. Färgvarseblivningen varierar från människa till människa, därför rekommenderar vi att ta fram färgbrickor före infärgning av objekten. 10

11 ANVÄNDNING MED CERAMILL ZI Grundfärg Tandfärg Liquid % Liquid % dest. vatten Urval i programmet Ceramill Mind Blekfärger CL CL1 50 A1 CL CL1 100 A2 CL CL2 50 A3 CL CL2 100 A3,5 CL CL2 100 CL CL3 100 A4 CL CL2 100 CL CL4 100 B1 CL CL1 100 B2 CL CL2 50 CL CL3 50 B3 CL CL2 100 CL CL3 100 B4 CL CL2 100 CL CL3 100 C1 CL CL3 50 C2 CL CL3 50 C3 CL CL3 100 CL CL4 50 C4 CL CL4 100 D2 CL CL3 50 CL CL4 75 D3 CL CL3 100 CL CL4 100 D4 CL CL4 50 Tab. 2 Färgblandningstabell för Ceramill ZI 11

12 ANVÄNDNING MED CERAMILL ZOLID Användning med Ceramill Zolid Skelett ANVISNING: Innan infärgning med Ceramill Zolid white: Avlägsna återstående zirkondamm från skeletten med en pensel eller med tryckluft. ANVISNING: Undvik metallspår på objekten. Använd endast plastpincetter för neddoppning. För en svagare infärgning: Förtunna färgvätskan med Ceramill Dimmer Liquid (760448). Bearbeta de frästa Ceramill Zolid-skeletten enligt följande: Doppa 2 minuter i grundfärgen. Torka av med cellulosavadd. Förtorka tillräckligt (se sidan 20). Sintra i Ceramill Therm (178300/178350) i Zolid-sinterskålen (178370). 12

13 ANVÄNDNING MED CERAMILL ZOLID ANVISNING: Förlust av translucens! Använd denna sinterskål med kulor endast för Ceramill Zolid och inte för Ceramill ZI! Sintra inte Ceramill Zolid skelett och Ceramill ZI skelett i samma sinterskål! Ceramill Zolid skelett och ZI skelett får gemensamt sintras i separata, över varandra staplade sinterskålar. Sinterskålar kan endast staplas i Ceramill Therm 2 (178350). Monolitiska kronor och broar ANVISNING: Före infärgning: Avlägsna återstående zirkondamm från skeletten med en pensel eller med tryckluft. Först penslas och därefter doppas de frästa monolitiska kronorna och broarna av Ceramill Zolid. 13

14 ANVÄNDNING MED CERAMILL ZOLID Penslar ANVISNING: Undvik metallspår på objekten. Använd endast metallfria penslar med plasthår. Om penslar med metallklämma används får metallen inte komma i kontakt med zirkonoxiden. Penslar med plasthår är okänsligare för färglösningar och alkohol än penslar med äkta hår. Tvätta återanvändbar pensel med alkohol (t.ex. etanol) och därefter med destillerat vatten om ett nytt blandningsförhållande eller en annan färg ska användas. Restaureringar som endast färgas in med pensel (doppas inte efteråt) får inte ångrengöras eftersom färgen i annat fall blir ljusare. Välj grundfärg. Mät skelettets tjocklek GS i mm vid kronans basparti (x). Pensla det cervikala området och baspartiet med en pensel (storlek 3, t.ex. Ceramill Liquid Brush, Size 3 artikelnr ) (för penselappliceringar PA se färgblandningstabellen Zolid). 14

15 ANVÄNDNING MED CERAMILL ZOLID Plastisk utformning (tillval) För djupverkan: applicera OR med en pensel (storlek 1, t.ex. Ceramill Liquid Brush, Size 1, artikelnr ) tre gånger på topparna (blandningsförhållande: 50 % CL OR, 50 % dest. vatten). För svagare djupverkan: applicera OR med en pensel (storlek 1, t.ex. Ceramill Liquid Brush, Size 1, artikelnr ) tre gånger basalt i fissurerna (blandningsförhållande: 100 % CL OR). För höjdeffekt: applicera GR med en pensel (storlek 1, t.ex. Ceramill Liquid Brush, Size 1, artikelnr ) tre gånger på topparna. 15

16 ANVÄNDNING MED CERAMILL ZOLID Doppning ANVISNING: Undvik metallspår på objekten. Använd endast plastpincetter för neddoppning. Bearbeta de penslade Ceramill Zolid kronorna/skeletten enligt följande: Doppa ner helt under minst 10 sekunder i utspädd grundfärg (60 % grundfärg och 40 % destillerat vatten). Du kan variera blandningsförhållandet enligt din färgkänsla.). ANVISNING: Doppa inte under längre tid än 2 minuter, färgerna blir då för kraftiga! Efter doppningen, rengör restaureringen med ånga: Minsta avståndet för strålmunstycket: 3 4 cm Tid: ca 30 sekunder vid bro med tre leder Ytterligare bearbetning Torka av restaureringen med cellulosavadd. Förtorka tillräckligt (se sidan 20). Sintra med Ceramill Therm (178300/178350) i Zolid-sinterskålen (178370). 16

17 ANVÄNDNING MED CERAMILL ZOLID ANVISNING: Förlust av translucens! Använd denna sinterskål med kulor endast för Ceramill Zolid och inte för Ceramill ZI! Sintra inte Ceramill Zolid skelett och Ceramill ZI skelett i samma sinterskål! Ceramill Zolid skelett och ZI skelett får gemensamt sintras i separata, över varandra staplade sinterskålar. Sinterskålar kan endast staplas i Ceramill Therm 2 (178350). Färgblandningstabell för Ceramill Zolid Ceramill Zolid tar upp mer färg ur färgvätskan än Ceramill ZI. Skeletten blir därför mörkare. Därför gäller andra rekommendationer för att blanda Ceramill Zolid Uppgifterna för färgsamordning och blandning av färglösningarna är förslag som Amann Girrbach lämnat. Färgvarseblivningen varierar från människa till människa, därför rekommenderar vi att ta fram färgbrickor före infärgning av objekten. I tveksamma fall rekommenderar vi först en svagare infärgning och att sedan med kompletterande målfärger ta fram den slutliga färgtonen. Ju tunnare skelettjockleken är, desto kraftigare blir infärgningen. 17

18 ANVÄNDNING MED CERAMILL ZOLID Tandfärg GS i mm Liquid Grundfärg % Liquid % dest. vatten PA Gestaltningsfärg 1) % Liquid % CL OR / CL GR Välj i programmet Ceramill Mind 2) A CL , CL2 50 A CL , CL2 100 A CL , CL2 100 A3, CL , CL CL CL2 100/ A4 + (CL2: 80%, CL ,5 CL4 CL4: 20%) 8-10 (80%/ 20%) B CL , CL2 50 B CL , CL2 50 B CL , CL2 100 B4 3) CL , CL2 100 C CL , CL3 50 C CL , CL3 100 Tab. 3 Färgblandningstabell Ceramill Zolid 18

19 ANVÄNDNING MED CERAMILL ZOLID Tandfärg GS i mm Liquid Grundfärg % Liquid % dest. vatten PA Gestaltningsfärg 1) % Liquid % CL OR / CL GR Välj i programmet Ceramill Mind 2) C3 4) CL , CL3 100 C CL , CL3 100 D CL , CL3 100 D3 4) CL , CL2 100 D4 4) CL , CL2 100 Tab. 3 Färgblandningstabell Ceramill Zolid 1) för alternativ applicering av CL OR (orange; för fissurer) och CL GR (grå; för tuggknölar); penselstorlek 1 2) i Ceramill M-Center doppas alla skelett fullständigt i grundfärgen och alla helanatomiska arbeten i nedtonad grundfärg (40 % grundfärg/ 60 % dest. vatten) 2 minuter 3) För att få fram tandfärgen använd Ceramill Stain&Glaze Kit (artikelnr ), gul färg 4) För komplettering av tandfärgen använd Ceramill Stain&Glaze Kit (artikelnr ), grå färg GS Skelettets tjocklek GS i mm vid kronans basparti PA Penselappliceringar (pensel storlek 3, (t.ex. Ceramill Liquid Brush, Size 3 artikelnr )) 19

20 FÖRTORKNING Förtorkning Temperaturer och tider ANVISNING: Skador på skeletten till följd av spänningssprickor vid sintring. Beakta förtorkningstemperaturen och -tiden i tabellen 4. Efter infärgning med Ceramill Liquid måste Ceramill ZI och Ceramill Zolid förtorkas: Material Förtorknings- -temperatur -tid Ceramill ZI 80 C 30 min Ceramill Zolid 80 C minst 45 min Tab. 4 Ceramill Zolid måste förtorkas längre eftersom _ materialblocken jämfört med Ceramill ZI har en högre pressdensitet (expansionsfaktor Zolid: ~7, ZI: ~4) och torkar sålunda långsammare, _ helanatomiska arbeten är större och massivare än skelett, _ materialet är känsligare än Ceramill ZI och inte tål restfuktighet. Vid restfukt och temperaturer över 100 C kan sprickor uppkomma beroende på det höga ångtrycket. 20

21 FÖRTORKNING Då förtorkningstiden för Ceramill Zolid är ytterst viktig. bör tabellen nedan beaktas: Geometri Förtorkningsanmärkning Ceramill Zolid -temperatur -tid 1 till 2 80 C 45 min Kronor, krona med pontic, enheter blockkronor 3 enheter 80 C 60 min broar, blockkronor 4 enheter 80 C 120 min broar, blockkronor 5 till 6 enheter 80 C 180 min broar, blockkronor fr.o.m C 180 min kliniskt godkänd spännvidd på enheter zirkonoxider: 50 mm Abutmentbroar 80 C 180 min Tab. 5 Lämpliga apparater Lämpliga apparater för förtorkning är: _ hushållsbakugnar/minibakugn _ Torkskåp _ Keramikugn Om keramikugnen inte kan programmeras på 80 C, välj lägsta möjliga temperaturen och låt ugnen stå öppen. Kontrollera med en termostat att ugnen når 80 C vid objektet. 21

22 MILJÖSKYDD _ Ceramill Therm ( version sedan 2008) Förtorkning och sintring inom en process med programmet 4 Då temperaturstyrningen i högtemperatur sinterugnar som t.ex. i Ceramill Therm förhåller sig vid låga temperaturer på annat sätt än t.ex. mindre keramikugnar är den idealiska torkningstemperaturen 70 C och den idealiska hålltiden 3 h. Med dessa parametrar kan alla möjliga skelettstorlekar förtorkas. 900 C, 30 min 1450 C, 2 h 8 C/min 5 C/min 900 C 70 C, 3 h 8 C/min 200 C Bild 1 Ceramill Zolid sinterprogram i Ceramill Therm Olämpliga apparater Värmelampor är olämpliga för förtorkning, eftersom de oftast inte når 80 C runtom objektet. Miljöskydd Förpackningar Förpackningsmaterialet ska lämnas till närmaste kommunala återbruk. Allt förpackningsmaterial är miljövänligt och kan återanvändas. 22

23 TILLBEHÖR Avfallshantering av helt tomma behållare Behållare som inte är förorenade och är helt tömda kan återvinnas. Avfallet ska hanteras enligt myndigheternas föreskrifter. Avfallshantering av helt tomma behållare som inte har rengjorts Produkten och dess behållare ska tas om hand som farligt avfall. Förpackningar som inte kan rengöras, måste tas omhand på lämpligt sätt. Behållare som inte är rengjorda ska hanteras enligt myndigheternas föreskrifter. Tillbehör Mera information om produktspecifika tillbehör finns på Nerladdningsinfo Ytterligare anvisningar och videoundervisning finns för nerladdning på adress och/eller 23
