1 Forvaltning, drift og vedlikehold FDV - DOKUMENTON OEOP P Oljeutskiller Produktnavn: OEOP P - oljeutskillere i PEHD med integrert sandfang Produktspesifikasjon: Tank: PEHD Hals: nn-/utløp: PEHD PEHD Koalesensfi lter : Polypropen nett på stamme av PEHD Pakninger: NBR og BR nvisning for drift: e egne sider: Drift & vedlikehold Vedlikehold: e eget skriv: Drift & vedlikehold Henvisninger/ vedlegg: Produktdatablad med kapasitet og dimensjoner Drift og vedlikeholdsinformasjon Driftsjournal OEOP P oljeutskillere er testet og godkjent i følge EN Produsent: CO er sertifi sert i henhold til EN O 9001 CO Nordic Tlf : ist revidert: fi rmapost@aco-nordic.no OEOP P Oljeutskiller

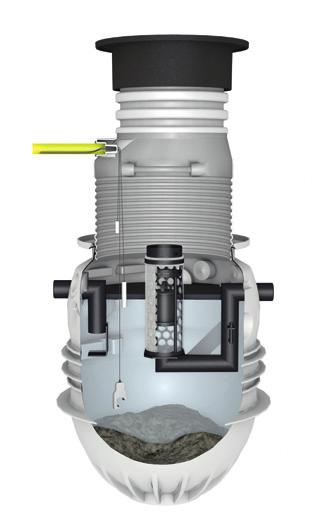

2 PMB 223 Oleopator P PEHD n Klass avskiljare enligt EN858 OEOP P-serien är avsedd för behandling av oljehaltigt spill- och dagvatten med höga krav på reningsgrad. vskiljarna är utrustade med integrerat slamfång, automatisk avstängningsventil och koalesator, som är lätt uttagbar för rengöring och/eller utbyte. OEOP P är en självförankrande avskiljare med integrerat uppflytningsskydd vid grundvatten upp till 0,5 m under färdig mark. Den är försedd med ett läckagesäkert, gummiringstätat Ø 600/800 mm halssystem som lätt kan justeras i höjdled. ntegrerat i halsen finns ett kabelrörs urtag Ø 50 mm som i kombination CO PROTGHT (tillval) ger snabb, läckage- och gasåterströmningssäker montering av larmgivare. OEOP P är försedd med lukttät och körbar -EN124, D400 betäckning märkt med vskiljare enligt -EN858. n Produktcertifikat n Utrustning Oleopator P är utrustad med: n Tillval Oleopator P kan levereras med: OEOP P är CE märkt gentemot - EN858-1 och uppfyller alla krav avseende flödestest, hållfasthet, materialkrav, märkning och täthet. jälvförankrande tank med integrerat uppflytningsskydd vid grundvatten upp till 0,5 m under färdig mark. Nedstignings, inspektions och tömningshals Ø 600/800 Kabelrörs urtag/anslutning Ø 50 mm. Urtaget är anpassat till tätningspaketet aco PROTGHT (tillval) uftningsanslutning Ø 110 mm ntegrerade lyftöglor ukttät och låsbar betäckning CO T 700 klass D400 märkt med VKRE MR RM DUO oljeskikt och dämningslarm. MR M, slamgivare för hög slamnivå. CO PROTGHT tätningspaket för kabelgenomföring MR FE larmskåp för utomhusmontage, kompl. med roto blink och MR RM DUO oljeskiktslarm MR O-3000 solcellsdriven larmkabinett med MR RM TD oljeskiktslarm MR PBM provtagningsbrunn MR PROPUMP, manuell provtagningspump n vskiljarförmåga OEOPatOR P är flödestestad enligt -EN858 vid G andesgewerbeanstalt i Bayern och uppfyller kraven för klass - avskiljare på max 5 mg restinnehåll olja per liter utgående vatten. n Material Tank och hals: PEHD Tätningar: NBR och BR Koalesator: Polypropen nät på stomme av PEHD n/utlopp: PEHD Flottörventil: PEHD / NBR Betäckning: egjärn EN-G n Övrigt 1 MR HOOK öppningsverktyg till betäckning CO tlas CO PREFB 1500/200-D400 Prefabricerat belastningsskydd för körbara ytor och som förankring vid grundvatten högre än 0,5 m under färdig mark. MR VENT avluftningsledning att användas när avskiljaren ligger långt från byggnad. -mått: För att få korrekt halshöjd vid beställningen ange -måttet dvs avståndet mellan färdig mark och vattengång/inlopp, se illustration nedan. På vissa modeller finns det två alternativa halshöjder att välja mellan beroende på önskat förläggningsdjup, 1 (Vikt 21 kg) och 2 (Vikt 32 kg)

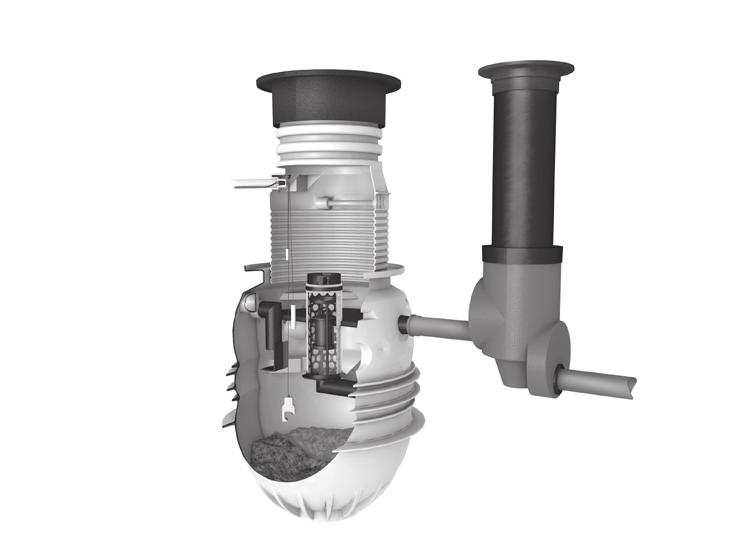

3 Oleopator P n Principinstallation nlopp 2 Utlopp 3 MR PBM provtagningsbrunn (tillval) 4 CO T 700 betäckning 5 uftningsanslutning 6 Kabelrör n Kapacitet Modell OEOPatOR P N agringsvolym olja Oljeskikt vid tömningsnivå* agringsvolym slam lamhöjd vid max lagringsvolym Tömningshöjd för slam** Total vätskevolym Flödestest Provningsnummer Vikt bottendel l/s olja, l mm slam, l mm mm liter nr kg P P 3M P 3H P P P 6M P P P * 80 % av max lagringsvolym ** 50 % av max lagringsvolym n Dimensioner N 3 l/s N 3 l/s N 3 l/s Ø Ø Ø V K R E V K R E V K R E 19 E P R 19 E P R 19 E P R oleopator P 3 Oleopator P NG3/ rt.nr RK nr oleopator P 3M Oleopator P NG3/ rt.nr RK nr oleopator P 3H Oleopator P NG3/900 a rt.nr RK nr

4 Oleopator P n Dimensioner N 6 l/s N 6 l/s N 6 l/s V K R E E P R N 8 l/s N 10 l/s N 10 l/s V K R E E P R Oleopator P NG6/ V K R E E P R oleopator P rt.nr Oleopator P NG6/ RK nr oleopator P rt.nr RK nr Oleopator P NG6/1200 oleopator P 6M 1 2 rt.nr RK nr V K R E V K R E V K R E E P R E P R E P R Oleopator P NG8/800 oleopator P 8 a rt.nr RK nr oleopator P Oleopator P NG10/320 rt.nr RK nr Oleopator P NG10/1000 oleopator P rt.nr RK nr amtliga mått i mm. Rätt till konstruktionsändringar förbehålles

5 Drift & underhåll OEOP P Betäckning aco atlas Provtagningsbrunn MR pbm* MR RM dämningsgivare (tillval) * nlopp MR larm nivåövervakning* Utlopp Oljeskikt Vatten uftningsanslutning lamlarm* Koalesator utomatisk avstängningsventil lam * tillval Med tillvalsprodukt följer separat monteringsanvisning för dito. Produktbeskrivning Oljeavskiljare oleopator p är avsedd för avskiljning av bensin, olja och andra lätta vätskor. oleopator p har inbyggt slamfång, auto-matisk flottörventil och koalesator. Koalesatorn är uttagbar för rengöring, alternativt utbyte via nedstigningshalsen. nlopp och utlopp är utförda med vattenlås. Funktion oleopator p arbetar enligt gravimetrisk princip i kombination med den inbyggda koalesatorn. lam och tyngre partiklar faller till avskiljarens botten, medan oljan som är lättare än vatten stiger till ytan. Mindre oljepartiklar med liten stigkraft förenas i koalesatorn genom koalescensverkan till större droppar, som därefter lätt avskiljs. Det renade vattnet strömmar in i utloppsröret och ut genom utloppet. Viktigt! För att förhindra att avskiljarens utlopp blockeras vid fyllning med vatten måste den automatiska avstängningsventilen lyftas ur avskiljaren, alternativt lyftas från sitt säte (se figur ovan). Före drift Kontrollera: att avskiljaren är fylld med vatten till utloppets nivå att givaren för tjockt oljeskikt når 150 mm under den statiska nivån vid uppfylld avskiljare enligt ovan att givaren för dämning är monterad ca 100 mm ovanför avskiljarens inloppsrör Om slamlarm är monterat: kontrollera att larmgivaren hänger på önskad höjd över avskiljarens botten, se produktblad. att koalesatorn är monterad över koalesatorbygeln att den automatiska avstängningsventilen flyter fritt. att funktionstest av larmet är utfört. Funktionskontroll larm: 1. Givaren för tjockt oljeskikt lyfts ur vattnet. armet ska då utlösas och avge ljud- och ljussignal. När givaren åter sänks ner i vattnet ska ljud- och ljussignal upphöra. 2. Givaren för dämning sänks ned i vattnet. armet ska utlösas och avge ljud- och ljussignal. När givaren åter lyfts upp ur vattnet ska ljud- och ljussignal upphöra. (e sep. anvisning för MR RM). 3. yft upp givaren för slamnivå ur vattnet. Röd lysdiod tänds på kontrollpanelen och summer ska ljuda. Återställ summer med resetknapp på kontrollpanelen, torka av givaren och sänk åter ner den i vattnet. Grön lysdiod tänds på kontrollpanelen. CO Nordic Tlf : firmapost@aco-nordic.no

6 OEOP P Drift & underhåll 2 (3) Tömning Tömning skall utföras vid larm om hög oljenivå eller om max. slamnivå är uppnådd. Tömning rekommenderas dock vid 50 % av max. slamnivå eller vid 80 % av max. oljenivå. Vid tömning: yft upp koalesator, larmgivare och automatisk avstängningsventil. Rengör och okulärbesiktiga. Koalesatorn rengörs genom spolning med vattenslang alt. högtrycksaggregat (håll ca 150 mm avstånd mellan koalesator och munstycke). lamsug hela avskiljaren och avlägsna allt sjunkslam. kta inredningen i avskiljaren för slag och stötar och var försiktig så att avskiljarens invändiga skyddscoating ej skadas. Återfyll avskiljaren med vatten tills det börjar strömma ut ur utloppsröret. Återmontera den automatiska avstängningsventilen i hållaren och se till att den flyter fritt. Återmontera larmgivare yft i koalesatorn över hållaren för den automatiska avstängningsventilen så att den stöder mot utloppsplåten. kyddsföreskrifter en avskiljare bildas giftiga och i vissa fall brandfarliga gaser. akttag försiktighet vid tömning och gå aldrig ner i en avskiljare utan att denna är väl ventilerad. Vid nedstigning i avskiljare skall skyddsutrustning användas samt assistans vara närvarande. Gällande föreskrifter avseende arbete i slutna utrymmen och hantering av gnistbildande verktyg/utrustning i avskiljaren skall följas. Beakta kraven i: F 1993:3 rbete i slutna utrymmen Viktigt nvänd endast s.k. självseparerande avfettningsmedel. De som inte tillhör denna grupp ger en stabil blandning av olja och vatten i oljeavskiljaren, dvs. olja avskiljs inte från vattnet i avskiljaren. Byte av tvättmedelskombination skall endast ske i samband med tömning av avskiljaren. Olja kan vara svårseparerad från vatten om stora mängder varmvatten tillförs avskiljaren. Tömnings- och underhållsjournaler skall föras, sparas och hållas tillgängliga för tillsynsmyndighet. ournalen skall även innehålla noteringar avseende tillbud (reparationer, olyckshändelser mm). Tillsyn En gång per vecka: Uppmätning av slamnivå (mätstock) En gång per månad: Uppmätning av slamnivå (mätstock) Uppmätning av oljeskikt (mätstock) Okulär kontroll av koalesator. armfunktion (se sep. D&U för larm) En gång var 6:e månad: (Underhåll av erfaren personal enligt -EN 858-2) 1 MFÅNG a) Uppmätning av slamnivå (mätstock). 2 VKRE a) Uppmätning av oljeskikt (mätstock). b) Funktionskontroll av automatisk avstängningsventil. c) Kontroll av nivålarmets funktion (se D&U för larm). d) Kontroll och rengöring av koalesator. Utbyte av filter vid behov. e) Nivå före/efter koalesator under drift (nivåskillnad max. 10 cm). f) trukturell stabilitet och kondition (skador mm). 3 PROVTGNNGBRUNN a) Okulär kontroll och eventuell rengöring. En gång vart 5:e år: (5-års besiktning, enligt -EN 858-2) Vart femte år utföres en mer omfattande inspektion av olje- och/eller slamavskiljaren. vskiljaren skall då tömmas helt och en inspektion genom nedstigning utföras. nspektionen skall omfatta följande delar: ngående komponenter inspekteras med avseende på täthet. Kontroll avseende den strukturella konditionen (ev. sprickbildning i tank o. dyl.). Kontroll av invändig ytbehandling. Kontroll av inloppsdämpare, skärmar, rör, koalesator mm avseende fastsättning och funktion. Kontroll av elektriska komponenter och larm. Kontroll och justering av automatisk avstängningsventil. DMENONUPPGFTER Nominellt flöde l/s... Vätskevolym, l... agringsvolym slam, l... Max. slamhöjd, m... agringsvolym olja, l... Max. oljeskikt, m... CO Nordic Tlf : firmapost@aco-nordic.no

7 OEOP P Driftsjournal 3 (3) Verksamhet:... dress:... vskiljarmodell:... Nom. flöde, l/s Vätskevolym, l agringsvolym slam, l Oljelagrets tjocklek vid max. oljevolym, m agringsvolym olja, l lamhöjd vid max. slamnivå, m Ovanstående uppgifter kan hämtas från produktbladet på Datum ign. Oljelager lamhöjd Kontroll Tömning Transportör Återfyllning anmärkning/ m m larm vatten övrigt CO Nordic Tlf : firmapost@aco-nordic.no
