1 Lipumax P-B, P-D ibvd Dokument Id Version 1 Skapad Status GRUNDDATA Varubeskrivning Prefabricerad fettavskiljare, tillverkad av PEHD för markförläggning. Avskiljaren levereras komplett med integrerat slamfång, anslutning för ventilation, nedstignings/inspektions och tömningshals. Övriga upplysningar Klassificeringar ETIM BK04 BSAB UNSPSC Leverantörsuppgifter Företagsnamn Organisationsnummer Adress Industrivägen 4 Hemsida Miljökontaktperson Namn David Andersson Telefon E-post david.andersson@aco-nordic.se 2 HÅLLBARHETSARBETE Företagets certifiering ISO 9000 ISO Sida 1

2 Policys och riktlinjer 3 INNEHÅLLSDEKLARATION Kemisk produkt Omfattas varan av RoHs-direktivet Innehåller produkten tillsatt nanomaterial, som är medvetet tillsatta för att uppnå en viss funktion Varans vikt Nej Vet ej Vet ej kg Vara / Delkomponenter Koncentrationen har beräknats på komponentnivå Betäckning - Mellan 30% och 40% av hela varan Ingående material /komponenter Vikt-% (alt gram) CAS-nr (alt legering) EG-nr (alt legering) Kommentar Gjutjärn Övrigt, metaller Rörpaket - Mindre än 1% av hela varan Ingående material /komponenter Vikt-% (alt gram) CAS-nr (alt legering) Polyeten 100% Övrigt, polymer In- och utloppsanslutningar - Mindre än 1% av hela varan EG-nr (alt legering) Kommentar Ingående material /komponenter Vikt-% (alt gram) CAS-nr (alt legering) EG-nr (alt legering) Kommentar nitrile-butadiene rubber, Perbunan, NBR-gummi, Acrylonitrile-butadiene copolymer, 2-Propenenitrile, polymer with 1,3-butadiene Kropp - Mellan 40% och 50% av hela varan Ingående material /komponenter Vikt-% (alt gram) CAS-nr (alt legering) EG-nr (alt legering) Kommentar Polyeten 100% Betäckningsadapter - Mindre än 5% av hela varan Ingående material /komponenter Vikt-% (alt gram) CAS-nr (alt legering) EG-nr (alt legering) Kommentar Polyeten Övrigt, polymer Del av materialinnehållet som är deklarerat Sida 2

3 Särskilt farliga ämnen Varan innehåller INTE några ämnen med särskilt farliga egenskaper (Substances of very high concern, SVHC-ämnen) som finns med på kandidatförteckningen i en koncentration som överstiger 0,1 vikts-% Övrigt Inget angivet 4 RÅVAROR Återvunnet material Innehåller varan återvunnet material: Vet ej Träråvara Träråvara ingår i varan: Nej 5 MILJÖPÅVERKAN Finns en miljövarudeklaration framtagen enligt EN15804 eller ISO14025 för varan Nej 6 DISTRIBUTION Beskrivning av emballagehantering för distribution av varan Transporteras och packas på EU-pallar 7 BYGGSKEDET Ställer varan särskilda krav vid lagring? Ställer varan särskilda krav på omgivande byggvaror? Nej Nej Sida 3

4 8 BRUKSSKEDET Finns skötselanvisningar/skötselråd? Finns en energimärkning enligt energimärkningsdirektivet (2010/30/EU) för varan? Ja Ej relevant 9 RIVNING Kräver varan särskilda åtgärder för skydd av hälsa och miljö vid rivning/demontering? Nej 10 AVFALLSHANTERING Omfattas den levererade varan av förordningen (2014:1075) om producentansvar för elektriska och elektroniska produkter när den blir avfall? Är återanvändning möjlig för hela eller delar av varan? Är materialåtervinning möjlig för hela eller delar av varan? Nej Nej Ja PEHD i kropp och betäckningsadapter kan malas ner och återvinnas i ny produktion. Gjutjärn kan smältas ner och återvinnas. Är energiåtervinning möjlig för hela eller delar av varan? Ja Förbränning av PEHD Har leverantören restriktioner och rekommendationer för återanvändning, material- eller energiåtervinning eller deponering? När den levererade varan blir avfall, klassas den då som farligt avfall? Nej Nej Avfallskod (EWC) för den levererade varan Sida 4

5 11 ARTIKELIDENTITETER RSK-nummer Eget Artikel-nr GTIN Sida 5

6 12 Bilagor Produktdatablad Prestandadeklaration Säkerhetsblad ACON_pb_Lipumax_P-D_ pdf CE_Lipumax_P.pdf Miljövarudeklaration Skötselanvisning ACO_DU_Lupimax_P-B_ pdf Övriga bifogade dokument -ACON_Ins_Lipumax_P-B_ pdf Sida 6

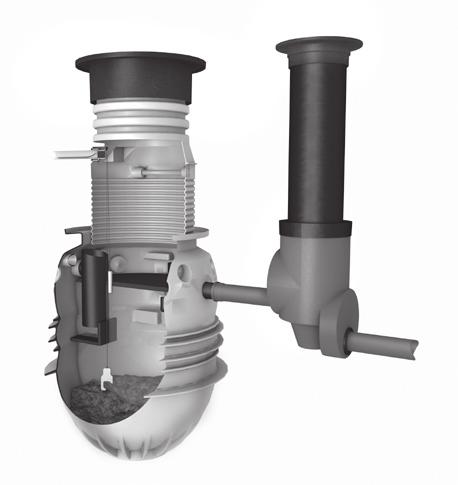

7 1 (3) Drift & underhåll lipumax P-B Fettavskiljare för markförläggning Betäckning ACO Atlas Provtagningsbrunn MIRI PBM* Inlopp MIRI LARM nivåövervakning* Utlopp Fettskikt Luftningsanslutning Slamlarm* Vatten Slam * tillval Med tillvalsprodukt följer separat monteringsanvisning för dito. PRODUKTBESKRIVNING LIPUMAX P-B fettavskiljare är avsedd för behanling av fetthaltigt avloppsvatten i lokaler där hantering av livsmedel förekommer, ex.vis pizzeria, restaurangkök, skol- och personalkök, charkuteri, bageri, m.fl. LIPUMAX P-B är avsedd för markförläggning och har integrerat slamfång. FUNKTION LIPUMAX P-B arbetar enligt gravimetrisk princip. Slam och tyngre partiklar faller till avskiljarens botten, medan fettet som är lättare än vatten stiger till ytan och uppsamlas i fettavskiljardelen. Det renade vattnet strömmar in under utloppsskärmen och ut genom utloppet. FÖRE DRIFT Kontrollera: att avskiljaren är fylld med vatten till utloppets nivå. att larmgivaren når 150 mm under den statiska nivån vid uppfylld avskiljare enligt ovan. att funktionstest av larm är utfört. Funktionskontroll utförs genom att lyfta givaren ur vattnet. Larmet skall då utlösas och avge ljus- och/eller ljudsignal. När givaren åter nedsänks i vattnet skall ljus- och/eller ljudsignal upphöra. (se även separat anvisning för MIRI LARM). TÖMNING Fettavskiljare skall inspekteras, tömmas och rengöras regelbundet. Följ alltid den egna kommunens föreskrifter avseende tömning och tömningsavtal. Avskiljaren skall tömmas, rengöras och återfyllas minst en gång i månaden, helst varannan vecka (enligt SS-EN ). Tömning skall utföras vid larm om hög fettnivå eller om max. slamnivå är uppnådd. Tömning rekommenderas dock vid 80 % av max. fettlager. Vid tömning: Lyft upp larmgivare, rengör och okulärbesiktiga. Akta inredningen i avskiljaren för slag och stötar. Slamsug noggrant inuti alla ingående avskiljardelar. Spola rent i avskiljaren med varmvatten. OBS! Återfyll avskiljaren med färskvatten efter slamsugning. Walckesgatan 1 SE Göteborg Tel Fax

8 LIPUMAX P-B Drift och underhåll 2 (3) Skyddsföreskrifter I en avskiljare bildas giftiga och i vissa fall brandfarliga gaser. Iakttag försiktighet vid tömning och gå aldrig ner i en avskiljare utan att denna är väl ventilerad. Vid nedstigning i avskiljare skall skyddsutrustning användas samt assistans vara närvarande. Gällande föreskrifter avseende arbete i slutna utrymmen och hantering av gnistbildande verktyg/utrustning i avskiljaren skall följas. Beakta kraven i: AFS 1993:3 Arbete i slutna utrymmen Tillsyn Vid nyinstallation eller där verksamheten väsentligt har förändrats bör man göra uppmätningar av slamnivå och fettlagrets tjocklek varje vecka. Detta för att bilda sig en uppfattning om hur ofta tömning av avskiljaren bör ske. Uppmätning utförs med mätstock. Hur ofta inspektion, tömning och rengöring skall utföras bestäms med utgångspunkt från: avskiljarens slam- och fettlagringskapacitet driftserfarenheter från den aktuella anläggningen, dvs. vetskap om hur snabbt slamdelen fylls och maximal tjocklek på fettlagret uppnås. Minst varje månad, helst varannan vecka: (enligt SS-EN ) Tömning, rengöring och återfyllning. En gång var 6:e månad: Okulär kontroll och rengöring av eventuell provtagningsbrunnen. Kontroll av eventuellt avskiljarlarm En gång vart 5:e år: (5-års besiktning, enligt SS-EN 858-2) Vart femte år utföres en mer omfattande inspektion av olje- och/eller slamavskiljaren. Avskiljaren skall då tömmas helt och en inspektion genom nedstigning utföras. Inspektionen skall omfatta följande delar: Ingående komponenter inspekteras med avseende på täthet. Kontroll avseende den strukturella konditionen (ev. sprickbildning i tank o. dyl.). Kontroll av invändig ytbehandling. Kontroll av inloppsdämpare, skärmar, rör, koalesator mm avseende fastsättning och funktion. Kontroll av elektriska komponenter och larm. Kontroll och justering av automatisk avstängningsventil. Viktigt Användning av starka disk- och rengöringsmedel samt överdosering av dessa kan förorsaka emulsioner, som ej går att avskilja. Detta kan leda till högre utsläpp av fett än vad som är tillåtet. Använd därför endast s.k. självseparerande tvättmedel. Byte av tvättmedel/tvättmedelskombination bör endast ske i samband med tömning av avskiljaren. Fettet kan vara svårseparerat från vattnet om stora mängder varmvatten tillförs avskiljaren. Emulsioner kan då uppstå, som ger för högt fettutsläpp till avloppsvattnet. Avskiljaren arbetar optimalt vid max 35 C avloppstemperatur. Tömnings- och underhållsjournaler skall föras, sparas och hållas tillgängliga för tillsynsmyndighet. Journalen skall även innehålla noteringar avseende tillbud (reparationer, olyckshändelser mm). Dimensionsuppgifter Nominellt flöde, l/s... Vätskevolym, l... Lagringsvolym slam, l... Max. slamhöjd, m... Lagringsvolym fett, l... Max. fettlager, m... Walckesgatan 1 SE Göteborg Tel Fax

9 LIPUMAX P-B Driftjournal 3 (3) Verksamhet:... Adress:... Avskiljarmodell:... Nominellt flöde, l/s Vätskevolym, l Lagringsvolym slam, l Lagringsvolym fett, l Ovanstående uppgifter kan hämtas från produktbladet på Fettskiktets tjocklek vid max. fettvolym, m Slamhöjd vid max. slamnivå, m Datum Sign. Fettskikt Slamhöjd Kontroll Tömning Transportör Återfyllning Anmärkning/ m m larm vatten övrigt Walckesgatan 1 SE Göteborg Tel Fax

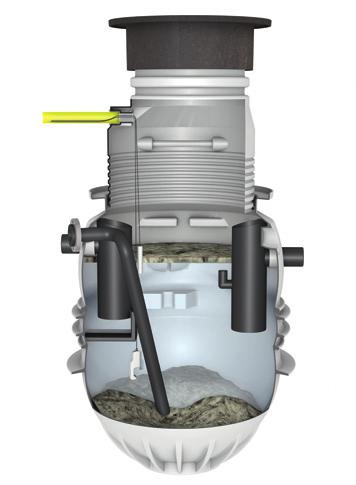

10 PMB 223 LIPUMAX P-D Fettavskiljare för markförläggning PEHD med tömningsrör n Konstruktion Fettavskiljare LIPUMAX P-D är konstruerad enligt SS-EN för behandling av fetthaltigt avloppsvatten från livsmedelshantering i restauranger, storkök, bagerier etc. LIPUMAX P-D är försedd med tömningsrör Ø 75 samt ett integrerat slamfång för slam och tyngre partiklar. Tankens inneryta har en avrundad utformning och en blank finish, vilket förenklar rengöring och underhåll. LIPUMAX P-D är en självförankrande avskiljare med integrerat uppflytningsskydd vid grundvatten upp till 0,5 m under färdig mark. Den är försedd med ett läckagesäkert, gummiringstätat Ø 600/800 mm halssystem som lätt kan justeras i höjdled. Integrerat i halsen finns ett kabelrörsurtag Ø 50 mm som i kombination med ACO PROTIGHT (tillval) ger snabb, läckage- och luktåterströmningssäker montering av larmgivare. LIPUMAX P-D är försedd med lukttät och körbar SS-EN124, D400 betäckning märkt med Avskiljare enligt SS-EN1825. n Utrustning n Tillval n Produktcertifikat Lipumax P-D är utrustad med: Självförankrande tank med integrerat uppflytningsskydd vid grundvatten upp till 0,5 m under färdig mark. Fast tömningsrör Ø 75 tillverkad i PEHD med flänsanslutning. Nedstignings, inspektions och tömningshals Ø 600/800. Kabelrörs urtag/anslutning Ø 50 mm. Urtaget är anpassat till tätningspaketet ACO Protight (Tillval) Luftningsanslutning Ø 110 mm Lipumax P-D kan levereras med: MIRI LARM STD nivålarm för fettskikt. MIRI SLAM, slamgivare för hög slamnivå. ACO PROTIGHT tätningspaket för kabelgenomföring. MIRI SAFE larmskåp för utomhusmontage, kompl. med rotoblink och MIRI LARM STD nivålarm för fettskikt. MIRI SOL-3000 solcellsdrivet nivålarm för fettskikt. MIRI PBM provtagningsbrunn. LIPUMAX P-D är CE märkt gentemot SS- EN och uppfyller alla krav avseende flödestest, hållfasthet, materialkrav, märkning och täthet. n Avskiljarförmåga LIPUMAX P-D är flödestestad enligt SS-EN1825 vid LGA Landesgewerbeanstalt i Bayern med godkända resultat. n Material Utlopp/inlopp: Tank och hals: Tätningar: Tömningsrör: PEHD PEHD NBR och SBR PEHD 1 Integrerade lyftöglor Lukttät och låsbar betäckning ACO ATLAS 700 klass D400 märkt med AVSKILJARE MIRI PROPUMP, manuell provtagningspump. MIRI HOOK öppningsverktyg till betäckning. ACO PREFAB 1500/200-D400 Prefabricerat belastningsskydd för körbara ytor och som förankring vid grundvatten högre än 0,5 m under färdig mark. ACO GEB tömningsskåp Betäckning: Segjärn EN-GJS n Övrigt A-mått: För att få korrekt halshöjd vid beställningen ange A-måttet dvs avståndet mellan färdig mark och vattengång/inlopp, se illustration nedan. På vissa modeller finns det två alternativa halshöjder att välja mellan beroende på önskat förläggningsdjup, A1 (Vikt 21 kg) och A2 (Vikt 32 kg)

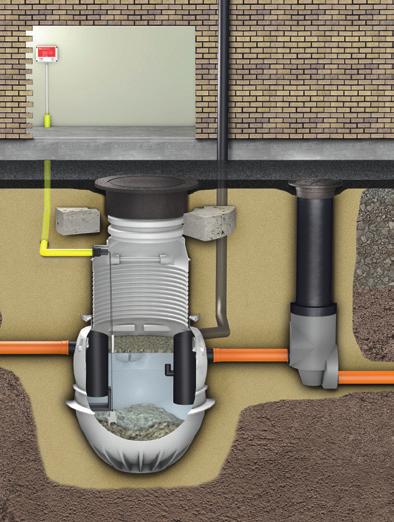

11 I I I Lipumax P-D Fettavskiljare för markförläggning n Principinstallation Inlopp 2 Utlopp 3 MIRI PBM provtagningsbrunn (tillval) ACO ATLAS 700 betäckning 5 Luftningsanslutning 6 Kabelrör 7 Tömningsrör n Kapacitet Modell Lipumax Nom. flöde Lagringsvolym fett Effektiv volym Tjocklek fettskikt vid max lagringskapacitet Lagringsvolym Slamhöjd vid max lagringsvolym Vätskevolym Flödestest Vikt bottendel l/s fett, l liter fett, l slam, l mm liter nr (LGA) kg P-D 2/ a 66 P-D 2/ a 81 P-D 4/ a 81 P-D 4/ a 92 P-D 5,5/550 5, P-D 5,5/1100 5, P-D 7/ P-D 8,5/850 8, P-D 10/ n Dimensioner NS 2 l/s NS 4 l/s Ø670 Ø670 Ø Ø110 Ø110 A A Ø50 A A A A Ø110 Ø50 Ø50 Ø1320 Ø1320 Ø1320 Vent Ø110 Vent Ø110 Vent Ø110 AVS K L J AR E AVS K L J AR E AVS K L J AR E TOR A S E P AR TOR A S E P AR TOR A S E P AR Tömning DN75 Tömning DN75 Tömning DN75 LIPUMAX P-D 2/200 A1 A2 Art.nr RSK nr LIPUMAX P-D 2/400 A1 A2 Art.nr RSK nr LIPUMAX P-D 4/400 A1 A2 Art.nr RSK nr

12 Lipumax P-D Fettavskiljare för markförläggning n Dimensioner NS 4 l/s NS 5,5 l/s NS 5,5 l/s A A A Ø50 Ø160 OR AV OR AV SE SE SE P A R AT P A R AT NG4/800 ILJA Tömning DN75 Tömning DN75 LIPUMAX P-D 4/800 SK P A R AT AV RE RE Tömning DN75 S KILJA RE KILJA OR 2610 Vent Ø110 Vent Ø Ø1320 Ø1320 Vent Ø Ø110 Ø160 A A Ø1320 S Ø670 Ø670 Ø50 Ø670 NG5,5/550 LIPUMAX P-D 5,5/550 NG5,5/1100 LIPUMAX P-D 5,5/1100 A1 A2 A1 A2 A Art.nr Art.nr Art.nr RSK nr RSK nr RSK nr NS 8,5 l/s NS 10 l/s Ø670 Ø160 Ø160 A A A Ø AV OR AV OR OR SE SE SE NG10/1000 NG8,5/850 P A R AT LIPUMAX P-D 7/700 I LJA Tömning DN75 Tömning DN75 NG7/700 SK RE AV I LJA RE RE Tömning DN75 SK P A R AT ILJA 2370 Vent Ø110 Vent Ø110 Vent Ø Ø1320 Ø1320 P A R AT Ø1320 SK Ø50 A Ø670 Ø50 Ø670 Ø160 NS 7 l/s LIPUMAX P-D 8,5/850 LIPUMAX P-D 10/1000 A1 A2 A A Art.nr Art.nr Art.nr RSK nr RSK nr RSK nr Samtliga mått i mm. Rätt till konstruktionsändringar förbehålles

13 EU - Declaration of conformity ===^`l=e~ìëíéåüåáâ= = iáéìã~ñ=mj_i=mjai=mjaji=mja^= Grease separator complete disposal / round design polyethylene (LLD-PE) / below ground installation Herewith the manufacturer: ACO Passavant GmbH Ulsterstraße Philippsthal Declares that the machinery: Lipumax P-B, P-D, P-DM, P-DA Complies with the guideline: 2006/42/EC Machinery Directive The devices comply with the additional guidelines: 2006/95/EC Low Voltage Directive The following harmonized Standards have been applied: EN 1825 Issued September, 2004 DIN Issued December, 2004 The following authority is involved: DIBt- Berlin, Germany Official test sign: Z Comment: The machinery causes the separation of grease from animals and vegetables from the wastewater due to gravity in order to protect the drainage system. Representative for documents: Mr. Alexander Brinkhoff ACO Passavant GmbH Im Gewerbepark 11c Stadtlengsfeld, Germany Philippsthal, Mr. Ralf Sand Managing Director ACO Passavant GmbH péêîáåéjiáåé===tel. +49 (0) Fax +49 (0)

14 Sid 1 (7) Installationsanvisning Lipumax P-B Fettavskiljare för markförläggning L M Innehåll: Uppbyggnad och ingående komponenter... 1 Användningsområde... 2 Personal, journal, tekniska ändringar... 2 Produktbeskrivning... 2 Tillval... 2 Funktion... 2 D K A C B I F Vatten G Slam H E J Installation: Allmänna anvisningar... 3 Schakt... 4 Anslutning inlopp och utlopp... 4 A-mått... 4 Återfyllning... 4 Avluftning... 4 Förlängningshals... 5 Kabelrörsanslutning... 5 Belastningsskydd... 6 Betäckning... 6 Märkskylt... 7 Driftsättning: Vattenpåfyllning... 7 Principinstallation Beteckningar: A Fettavskiljare (bottendel) B Nedstigningshals C Betäckning ACO Atlas D400 D Inloppsanslutning E Utloppsanslutning F MIRI LARM, nivågivare G MIRI SLAM slamgivare H ACO PREFAB belastningsskydd I Märkskylt (se figur 18, sid. 7) J MIRI PBM Provtagningsbrunn K ACO PROTIGHT kabelrörstätning L MIRI LARM centraldel M Luftningsledning Läs denna manual före installationen. Manualen avser ACO prefabricerade fettavskjare Lipumax P-B. Manualen skall användas vid installation av avskiljaren. Manualen skall förvaras tillgänglig på arbetsplatsen / installationsplatsen. Installationen får endast utföras av behörig installatör. Bestämmelser enligt tillämpbar lagstiftning, för att förebygga olyckor samt för att skydda miljön, skall följas. Ombyggnad: Om fettavskiljaren ändras eller byggs om utan ACO:s medgivande faller alla garantiåtaganden. Walckesgatan 1 SE Göteborg Tel Fax

15 Sid 2 (7) Lipumax P-B Installation Användningsområde Fettavskiljare Lipumax P-B är avsedd att rena fetthaltigt spillvatten. Användning av fettavskiljaren för andra ändamål är förbjudet. Tillverkaren kan inte hållas ansvarig för skador som uppstått genom felaktig användning, utan ansvaret faller helt på operatören. Korrekt användning innefattar även: Att följa nationella lagar och bestämmelser Att följa alla inspektions- och serviceinstruktioner Att följa tillverkarens installations-, drifts- och underhållsinstruktioner. Personal Personal som skall utföra installation, drift och underhåll samt service på fettavskiljaren måste ha den utbildning som erfordras för dessa arbeten och för att förstå innehållet i denna manual. Journal En journal skall upprättas och innehålla följande: Kontroller utförda av driftspersonal. Service- och testrapporter. Eventuella haverier och reparationer. Tillval Som tillval finns: MIRI LARM STD, nivålarm för fettskikt. MIRI LARM DUO, nivå och dämningslarm för fettskikt. MIRI LARM SLAM, slamlarm. ACO PROTIGHT, kabelrörstätning. MIRI SAFE larmskåp för utomhusmontage, komplett med rotoblink och larmenhet MIRI LARM STD, MIRI LARM DUO alt MIRI LARM SLAM. MIRI SOL-3000 solcellsdriven larmkabinett med MIRI LARM STD, MIRI LARm DUO alt. MIRI LARM SLAM MIRI PBM provtagningsbrunn. MIRI PROPUMP, manuell provtagningspump. MIRI HOOK öppningsverktyg till betäckning. ACO PREFAB 1500/200-D400 Prefabricerad belastningsskydd för körbara ytor och förankring vid grundvatten upp till färdig mark. Tekniska ändringar Vi förbehåller oss rätten till löpande tekniska modifieringar, vilket kan medföra att bilder och information till viss del kan avvika från produktens utformning på grund av att ändringar införts efter denna manuals tryckning. Produktbeskrivning Fettavskiljare Lipumax P-B är en fettavskiljare avsedd för installation i mark. Fettavskiljaren levereras med integrerat slamfång, inlopps- och utloppsanslutningar, gummiringstätad hals av PE-HD med flytande betäckning ACO Atlas med text Avskiljare/Separator. Funktion Fettavskiljare Lipumax P-B arbetar enligt gravimetrisk princip. Slam och tyngre partiklar faller till botten medan fettet, som är lättare än vatten, stiger till ytan. Det renade vattnet strömmar ut genom utloppet. Walckesgatan 1 SE Göteborg Tel Fax

16 Sid 3 (7) Lipumax P-B Installation Installation allmänt Fig. 1 Lipumax P-B är inte lämpad för installation i områden med ständig tung trafik. Kontrollera före nedläggning att inga transportskador har uppstått. Eventuella skador skall åtgärdas före montering. Enheten levereras alltid med betäckning ACO Atlas D400 märkt med Avskiljare/Separator. Lipumax P-B har typprovning för inbyggnadsdjup ukavskiljare ök mark om max alt mm beroende på avskiljarens bottendels höjd (fig. 1). Beroende på inbyggnadsdjup enligt beställning levereras Lipumax P-B med förhöjningshals med längd 1200 eller 1800 mm (fig. 2). Lyft av avskiljardelen ned i schaktet skall utföras med lyftstroppar i avskiljarens integrerade lyftöglor. Max 3600 mm mm Max 3000 mm Max 1860 mm Avskiljare är självförankrande för grundvattennivåer upp till 500 mm under färdig mark utan belastningsskydd. Om avskiljaren förses med belastningsskydd är avskiljaren själförankrande för grundvattennivåer upp till färdig mark. Vid grundvattennivåer upp till marknivå där inte belastningsskydd installeras skall avskiljaren förankras med en platsgjuten betong ring >1600 mm runt avskiljaren (fig. 4). Tabell CE/3 är rekommenderat packningsförfarande med sorterat rörgravsgrus grus 0/ mm 1800 mm 1200 mm Fig. 2 Fig mm Fig. 3 Ø1600 Tabell CE/3 Packningsredskap Lagertjocklek Min antal överfarter Handstamp min 15 kg Vibratorstamp 70 kg Vibratorplatta 100 kg Walckesgatan 1 SE Göteborg Tel Fax

17 Sid 4 (7) Lipumax P-B Installation Schakt skall utföras minst 1 meter bredare och längre än enhetens yttermått eller så att god åtkomlighet erhålles samt till ett sådant djup att erforderlig grusbädd kan erhållas. Fig På schaktbotten läggs en minst 300 mm tjock bädd av sorterat rörgravsgrus grus 0/8 (fig. 5). Väg av schaktbotten så den är vågrät och packad enligt tabell CE/ Fettavskiljaren lyfts ner och skall vägas av i lod och våg. Om avskiljaren inte placeras i lod och våg påverkas den statiska nivån (fig. 5). Vid lyft: Lyft avskiljaren i lyftöglorna (fig. 3) Om grundvattenpumpar används för att hålla grundvattnet borta, skall dessa vara i drift tills fettavskiljaren är färdiginstallerad. 5. För att stabilisera avskiljaren, fyll upp med vatten till ca 400 mm höjd. Återfyllning av schaktet skall utföras med sorterat rörgravsgrus grus 0/8. Kringfyllningen påföres och packas etappvis enligt tabell CE/3 eller handling. Var försiktig vid återfyllning och packning så att inte fettavskiljaren skadas. Fyll upp till strax under in/utloppsanslutningen på avskiljaren (fig. 6). Fig. 6 2% 6. Anslut in- och utloppsledningarna. In- och utlopp är tydligt uppmärkta (fig. 6). 7. För luftning av avskiljaren skall hål tas i anvisningen märkt vent connection på avskiljardelen. Hålet borras med hålsåg Ø 100 mm (fig. 7 och 8) och tätas med bifogad tätningsring avsedd för rör Dy 110 (fig. 8.1). Luftningsledningen ska dras separat över hustak. Fig. 7 Avskiljare som kan innehålla brandfarliga eller explosiva gaser, olja eller fett som kan utveckla övertryck bör luftas genom separata luftningsledningar. BBR 2011 Fig. 8 Fig. 8.1 Walckesgatan 1 SE Göteborg Tel Fax

18 Sid 5 (7) Lipumax P-B Installation Fortsätt att fylla upp med sorterat rörgravsgrus grus 0/8 enligt tabell CE/3 upp till underkant av avskiljarens överkant (fig. 9). Fig. 9 Färdig mark L L 9. Nu skall halslängden bestämmas. Den totala halslängden L skall i normalfallet vara lika lång som måttet ovankant avskiljare till färdig mark. Gör en markering där halsen skall kapas (fig. 9). NOTERA Halsen kan kapas både i den övre delen och den undre delen. Kapa undre delen först och justera måtttet i den övre delen vid slutet av installationen. De minsta kvarvarande måtten för kapningar av halsen finns i figur 10. Fig. 10 Min Såga av halsen till rätt längd och montera den runda Ø 16 mm packningen i det nedersta spåret på halsen (fig. 11). Min Smörj in packningen och halsanslutningen på avskiljaren med glidmedel. Tag bort avskiljarens märkskylt och den provisoriska infästningen. Återmonteras enligt fig För ner halsen ca 120 mm i avskiljarens halsanslutning. Kontrollera att packningen inte glidit ur spåret och att den tätar mot avskiljarens halsanslutning. Fig Vid behov kan halsen säkras med stötta eller sträva för att undvika att den flyttar sig under arbetet med återfyllningen. 14. Fortsätt att fylla upp runt halsen med sorterat rörgravsgrus grus 0/8 enligt tabell CE/3 upp till underkant av halsens kabelrörsanslutning (fig. 12). 15. Om larm skall installares i avskiljare bör detta utföras i urtaget för kabelrör (fig. 12) Urtaget är avsett för Ø 50 mm kabelrör. Urtaget ska tätas med ACO PRO- TIGHT innehållande yttre gummiringstätning och en inre expandertätning. Fig Borra ur botten av det inre Ø 50 mm stora hålet med en hålsåg Ø 48 mm (fig. 12). 17. Montera gummiringstätningen och för in kabelröret lika långt som gummiringstätningen är djup (fig. 12). Expandertätningen monteras enligt separat anvisning. Walckesgatan 1 SE Göteborg Tel Fax

19 Sid 6 (7) Lipumax P-B Installation Fortsätt att fylla upp runt halsen med sorterat rörgravsgrus grus 0/8 enligt tabell CE/3 upp till ca 150 mm ovanför utkragningen på halsen (fig. 13). Fig Om avskiljaren placeras i körbar yta skall man montera belastningsskyddet ACO PREFAB 1550/200-D400 centrerat ovan avskiljaren. Belastningsskyddet placeras på den kompakterade grusbädden ca 150 mm ovanför utkragningen på halsen (fig. 13). 20. Lyft belastninsskyddet på plats. Använd lyftöglorna. 21. Se till att belastningsskyddet är centrerat över avskiljaren. OBS! Halsens överdel är excentrisk! 22. Slutjustera halsens överdel till ca mm under färdig mark (fig. 14). 23. Montera gummiringen i halsens översta spår (fig. 15). Fig. 14 ~ mm Färdig mark 24. Montera betäckningen över halsen. OBS! Tillse att det finns minst 30 mm avstånd mellan betäckningens ram halsens ovankant. Betäckningens ram får aldrig vila mot halsen (fig. 16) 25. Fortsätt att fylla upp runt halsen/belastningsskyddet med sorterat rörgravsgrus grus 0/8 enligt tabell CE/3 till önskad höjd. Fig. 15 OBS! Vid montage av belastningsskydd, fyll med rörgravsgrus grus 0/8 mellan hals och belastningsskydd. Fig. 16 min 30 mm Walckesgatan 1 SE Göteborg Tel Fax

20 Sid 7 (7) Lipumax P-B Installation Betäckningen kan slutjusteras i höjd och vinkel mot underlaget (fig. 17). Beroende på installationens utförande kan betäckningen ACO ATLAS 700 justeras ca 60 mm upp eller ned. Tillse dock att halsens packning alltid tätar mot betäckningens ram. Fig Vid asfaltering i kring betäckningen är det viktigt att asfalten ligger under hela ramen utan tomrum och är väl packad. 28. Montering av märkskylt (fig. 18). Montera den medföljande märkskylten på insidan av halsen. Märkskylten kan med fördel hängas runt det integrerade staget i halsen och säkras med buntband. Fig. 18 Driftsättning Fig. 19 Vattenpåfyllning Fyll upp avskiljaren med vatten tills det strömmar ut genom utloppsröret innan driftsättning (fig. 19). Walckesgatan 1 SE Göteborg Tel Fax
