2 Skyltmanualen ska vara ett komplement till stadens övergripande grafiska manual. Den är ett stöd för dig som arbetar med att ta fram skyltar för projekt och anläggningsarbeten inom den tekniska sektorn, som till exempel kommunikatörer, byggprojektledare och konsulter. Bygg- och trafikskyltar ska vara uppsatta senast när arbeten påbörjas. Som komplement till skyltmanualen finns förutom stadens grafiska profil också vårt skyltprogram som vägleder vad gäller bygglovsplikt för fasad- och större byggskyltar. Grafiska riktlinjer för byggskyltar Solna stad som byggherre När Solna stad är byggherre har vi frihet att utforma skylten enligt egna önskemål. Här följer riktlinjer för utformningen. Konceptet bygger på ett renodlat formspråk där det tydligt ska framgå att staden är avsändare. Logotyp Mot färgad bakgrund används den inverterade varianten av logotypen i liggande format. mörkblå PMS: 265 C & U CMYK: Bakgrundsfärg För igenkänning och enhetlighet använder vi vår mörkblå profilfärg. Vi bygger körfält för kollektivtrafik Klart hösten 2015 solna.se I samarbete med Budskapsrubrik Här beskrivs vad som ska hända eller åstadkommas Projektet klart Underrubrik bör berätta när projektet beräknas vara klart. solna.se Vår webbadress ska finnas med och skrivas solna.se, utan www. Samarbetspartners I de fall Solna stad samarbetar med entreprenörer ska dessas loggor finnas med på en vit sidfot i enlighet med detta exempel. Skyltar med mycket text Vid skyltar mycket text används för läsbarhetens skull vit bakgrund och svart brödtext. Budskapsrubrik Till budskapsrubrik används den blå färgen. Blå färgplatta och positiv logotype När Solna stad står som ensam avsändare används blå färgplatta tillsammans med beskuren barnsol och Solna stads logotype i färg. Information om Arenastaden Olum soloratium Et explique venihil lectatium dolorunti tem excera que officii ssimendit fuga. Arumquasit, sam veni nonseni demporatio beat ad et aut eossimint, cum in num doles dolo pre, audisqui as velluptae nectaquiatio te venis eos rati aut aborestio voluptat laborro. Berci ut explacero Tet landa vent ut aped unt qui dolorrum faces milibea cuptaturem nis rerum es exceres repel et eos nullectem harum faceatq uiandit odit. Läs mer på solna.se/arenastaden

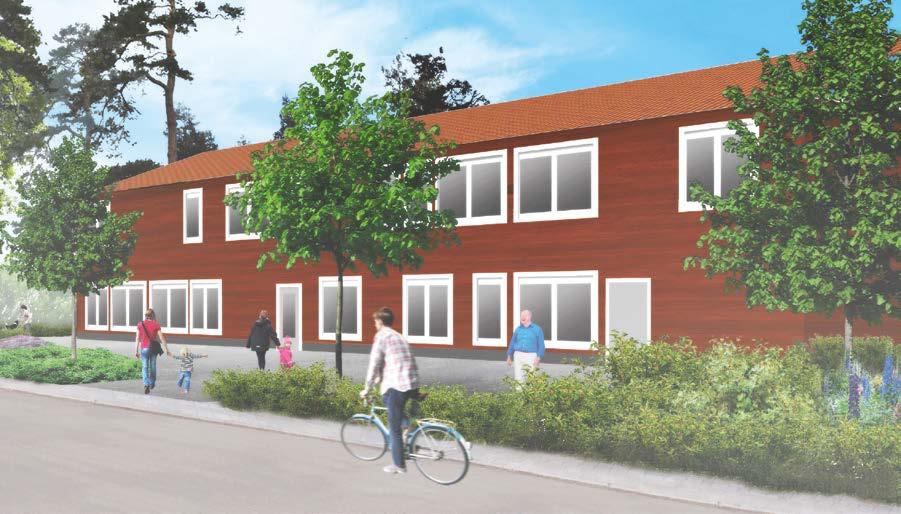

3 Solna stads standardskyltar Skyltar för om- och nybyggnadsarbeten Informationstavla/byggskylt för ny- och ombyggnationer i stadens fastigheter och byggnader. Här är staden själv byggherre. Finns bild kan denna användas som i exemplet här bredvid. I övriga fall, se upplägg för park- och gatuarbeten. Målgrupp: hyresgäster/närboende/besökare Storlek: cm bred Material: plåt/plast Färg: mörkblå/vit text Ansvarig: staden/entreprenören Här byggs Näckrosens förskola Klart våren 2016 solna.se I samarbete med Park- och gatuarbeten Huvudbudskapet bör vara max tre rader i trafikmiljö med hastigheter över 30 km/h. Om entreprenörer ska anges läggs deras logotyper mot en vit sidfot i enlighet med liknande exempel i skyltmanualen. Målgrupp: trafikanter/gående Storlek: 100, 150, 200 cm bred Material: plåt Färg: Mörkblå, vit text Ansvarig: staden/entreprenören Vi bygger körfält för kollektivtrafik Klart hösten 2015 solna.se Infoblad/affisch/portlapp Utöver skyltning kan flygblad med projektinformation sättas upp på portar, anslagstavlor etc. Särskilt viktigt är detta vid fällning av större träd, flytt/borttagning av p-platser, gatuavstängningar och bullrigt arbete. Beroende på textmängd kan infobladen skrivas i en eller två spalter enligt exempel. Målgrupp: boende, näringsidkare m fl Storlek: A4/A3 (inplastad vid behov) Material: papper/ laminerat papper Ansvarig: staden/entreprenören (ska granskas av staden/kommunikatör före uppsättning) Vi byter portar och sätter in säkra passersystem Os ducipsanis nulparum volecae dia que pro vit ipsunt alita aut ma nossitiis sae reperfero quasper epediae estis eveni od est abore nonsend erioriaspiet assitat. Ga et opeth earita dolesequas quiam, unt que vollab id ut volupti scitiscides ent. Läs mer på solna.se/xxxx Vi byter portar och sätter in säkra passersystem Os ducipsanis nulparum volecae dia que pro vit ipsunt alita aut ma nossitiis sae reperfero quasper epediae estis eveni od est abore nonsend erioriaspiet assitat. Ga et opeth earita dolesequas quiam, unt que vollab id ut volupti scitiscides ent.ferrumet aliquo que accum, corecatur magnita vendiae pa quo omni officil igenis aliquides eum quist liquis seditaturia vel imi, sedi optat fuga. Edissi omnimag nitatibust re exerat modis moluptia voluptur apis none sunt, conem num alignat enisqui quatur accus dolorectur restibus erum facerum facesti blas dendent re perum hilique corro blabor as doluptiore il illessi nctati blaborit ex eaque que senimos cum il omnia cum im reiunt accaectin reped minist, conserum hic temquat hiliquis mint vent enis sinciis dignis solent labo. Neque cupis eum fugiam voloreius et alicitiuscia esercid que pedit re dolorro ditius, necerer eperat alit officid ebitio expla veribus et et, sit ommolorro beribusdae pariore diorernati nihilit evelendes re non recte voluptatatus venimolut inctemquiam fugiatibea conestia nonet quodipi deria Tempos volor asperib usdant vent eicitiis quam quam, odit remos explige ndandio. Ut quis et elitas moditaturit eum quia vellor amus dolenti doloreperis ad unto te estiunt evenimostem et everias exceseq uibernates debitib usciam rerspid eaquiae pudaectur. Infoblad med en respektive två spalters brödtext.

4 Informationstavlor I större projekt som byggs inom tätbebyggt bostadsområde och/eller på centrala platser som passeras av många kan det vara bra att sätta upp/komplettera med mindre informationstavlor med detaljerad projektinformation. När Solna stad är ensam avsändare används blå färgplatta i sidfot. Vid samarbete med andra aktörer används sidfot i enlighet med vår grafiska profil. Målgrupp: gående/boende Storlek: cm bred Material: plåt/plast Ansvarig: staden/byggherrarna Råsundas nya bostadskvarter 700 bostäder och nya kontor Här kommer snart både nya bostadskvarter och kontor att växa fram. I delar av bottenvåningarna blir det även butiker och restauranger. Två nya lokalgator ansluts till Solnavägen och ett torgstråk skapas längs kvarteren. Förberedande arbeten För att kunna bygga de nya kvarteren i Råsunda behöver förberedande arbeten göras. Det handlar exempelvis om att dra fram vattenledningar till området. Arbeten som påverkar framkomligheten. Tack för ditt överseende! Läs mer på solna.se Informationstavla med Solna stad som ensam avsändare. Information om Arenastaden Olum soloratium Et explique venihil lectatium dolorunti tem excera que officii ssimendit fuga. Arumquasit, sam veni nonseni demporatio beat ad et aut eossimint, cum in num doles dolo pre, audisqui as velluptae nectaquiatio te venis eos rati aut aborestio voluptat laborro. Berci ut explacero Tet landa vent ut aped unt qui dolorrum faces milibea cuptaturem nis rerum es exceres repel et eos nullectem harum faceatq uiandit odit. Läs mer på solna.se/arenastaden ETT SAMARBETE MELLAN Informationstavla med Solna stad och samarbetspartners. Byggherreskyltar Annan byggherre än Solna stad När Solna stad själv inte är byggherre ges byggbolaget frihet att utforma skylten utifrån sin egen grafiska profil. Oavsett vilken grafisk profil byggherren har ska dock sidfoten se likadan ut, på vit bakgrund och med Solnas stads logotyp i färg. Om byggherreskyltar I varje bygglov för bostadsbyggnation ingår lov för en max 15 kvm stor informationstavla som tas fram och sätts upp av byggherren, inom arbetsområdet. Större skylt/vepa kräver särskilt bygglov. Målgrupp: trafikanter/gående/bostadsintressenter Storlek: kvm ca Material: plåt/vepa Ansvarig: byggherrarna/staden Här byggs hundra nya hyresrätter Kvarteret Solhyttan. Klart hösten I samarbete med

5 Exteriöra verksamhetsskyltar Skyltar som informerar om stadens verksamhet är viktiga för vår tillgänglighet och säkerhet. Vårt skyltsystem bygger på tydlighet och ska ha en tydlig avsändare genom vår logotyp. Grafiska riktlinjer för verksamhetsskyltar Typsnitt Helvetica Neue LT Com Bold mörkblå PMS: 265 C & U CMYK: Bakgrundsfärg För igenkänning och enhetlighet använder vi vår mörkblå profilfärg. Sockerbiten Logotyp Mot färgad bakgrund används negativ liggande logotype.

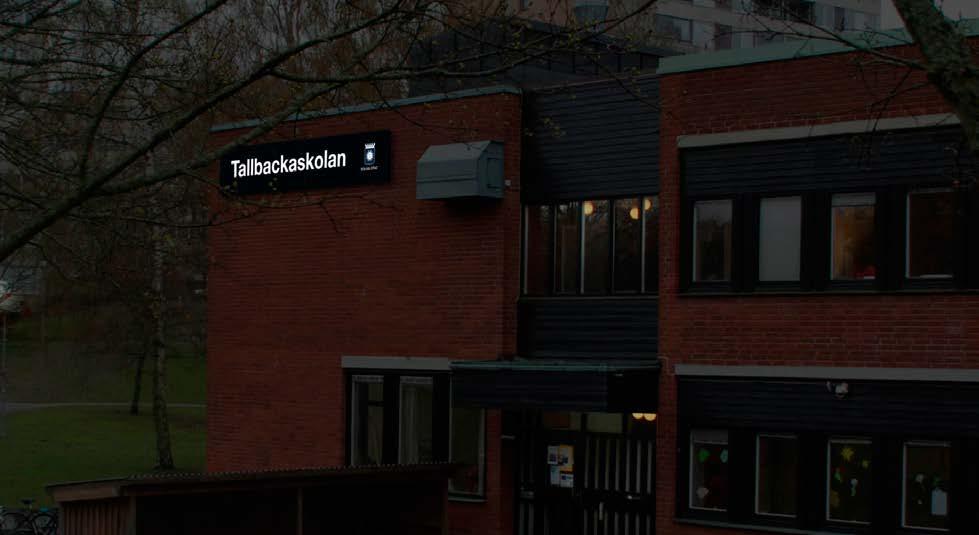

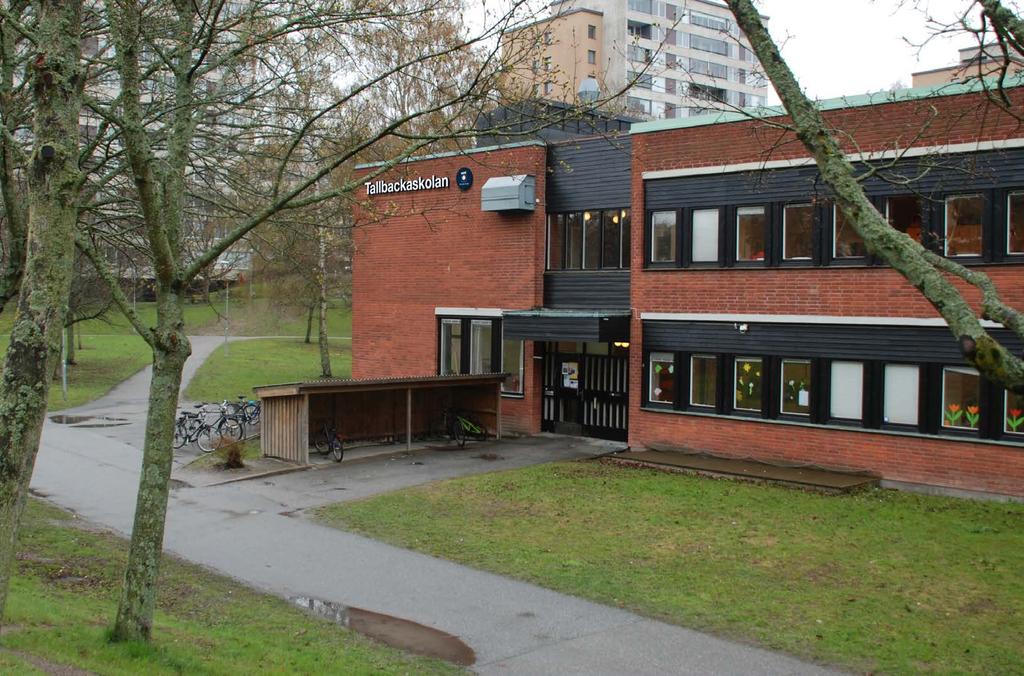

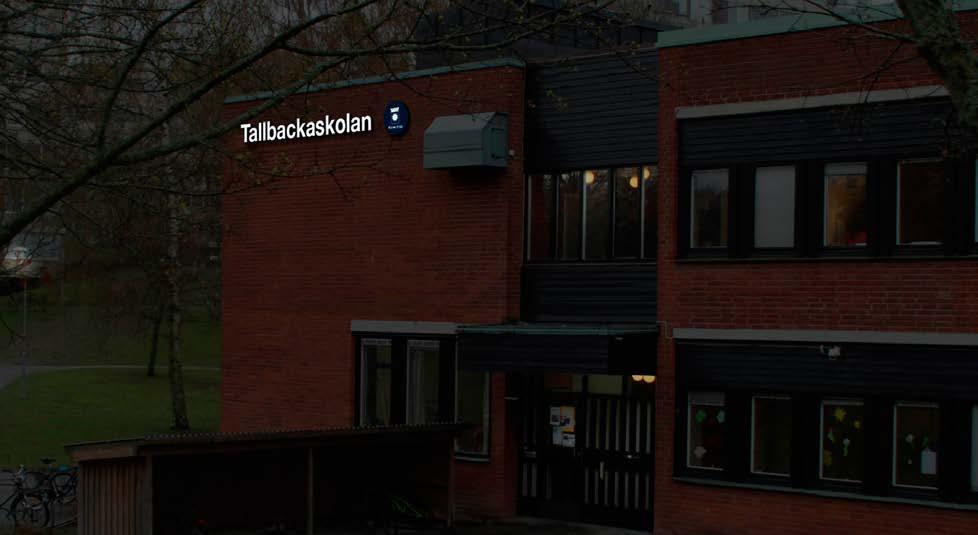

6 Fasadskyltar Det finns två typer av fasadskyltar; (1) en frontbelyst med individuella profilbokstäver och (2) en ljuslåda där bokstäverna fräses ut. Den frontbelysta fasadskylten används med fördel då skylten ska sitta högt uppe på en större byggnad. Ljuslådan används med fördel på mindre byggnader (placeringen kan variera) eller då det inte är ekonomiskt försvarbart att använda den frontbelysta fasadskylten. (1) Fasadskylt - frontbelyst Individuella profilbokstäver tillverkade av aluminiumplåt som lackeras. Bokstävernas fronter av gjuten akrylplast, speciellt anpassad för lysdioder för bättre ljusspridning, som infästes utan synlig list. Invändig belysning med vit-lysande lysdioder, LED:s, som genomlyser bokstävernas fronter. Bokstäverna monteras på ram av aluminiumprofil som lackeras i den bakomliggande fasadens färg. Erforderliga drivdon placeras inuti bokstäverna eller på annan lämplig plats i anslutning till skylten. Fasadskylten på har måtten 400 x 620 x 0 mm men detta mått måste anpassas utifrån byggnaden och fasaden där den ska sitta. 620 mm 400 mm (2) Fasadskylt - ljuslåda Låda som tillverkas i aluminiumplåt och lackeras. Front fräses ut enligt skiss. Opalvit akryl monteras på baksidan. Invändig belysning med vit-lysande lysdioder, LED:s, som genomlyser akrylen på fronten. Erforderliga drivdon placeras inuti ljuslådan. Monteras med profiler mot fasad/vägg. Ljuslådans djup 120 mm 60 mm 400 mm

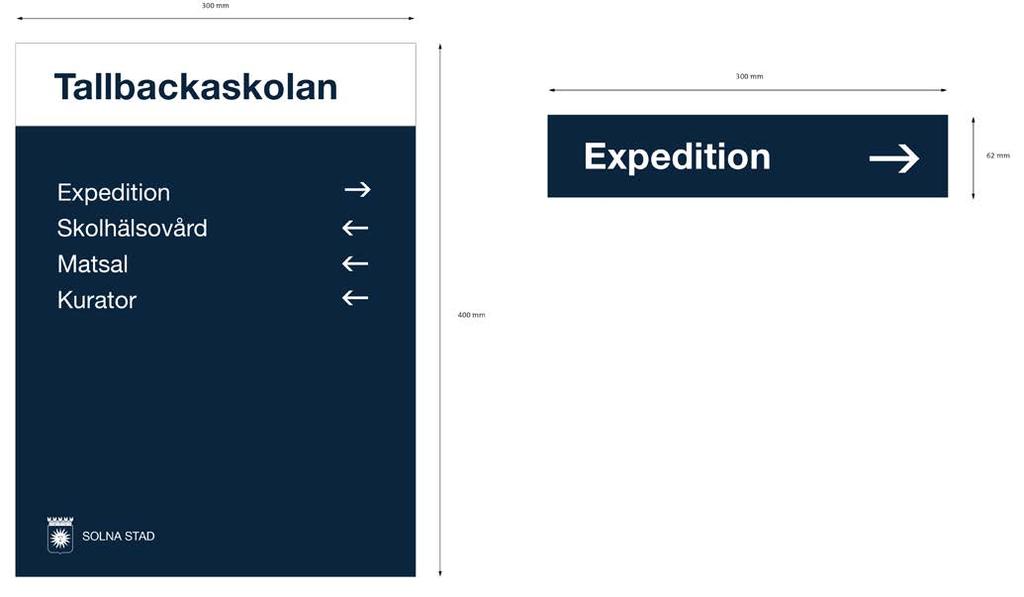

7 Du är här A1 B1 C mm Tavlans placering Rullstolstillgänglig entré Parkering A1 Huvudentré 2 Entré 3 Entré P HK-Parkering Vaktmästeri Rektor/Expedition Aula Bibliotek Skolmatsal Gymnastikhall Skolmatsal A1 Rullstolstillgänglig entré 2 Parkering 3 Huvudentré P Entré Entré HK-Parkering Vaktmästeri Rektor/Expedition Aula Bibliotek Skolmatsal Gymnastikhall Skolmatsal 1100 mm 00 mm A1 B1 C1 Du är här 1100 mm Tavlans placering Rullstolstillgänglig entré Parkering A1 Huvudentré 2 Entré 3 Entré P HK-Parkering 5 Vaktmästeri Rektor/Expedition 6 Aula Bibliotek 7 Skolmatsal Gymnastikhall Skolmatsal 1300 mm 00 mm A1 B1 C1 Du är här 750 mm Tavlans placering Rullstolstillgänglig entré Parkering A1 Huvudentré 2 Entré 3 Entré P HK-Parkering 5 Vaktmästeri Rektor/Expedition 6 Aula Bibliotek 7 Skolmatsal Gymnastikhall Skolmatsal 1000 mm Entreskyltar Lackerad aluminumplåt. Kanterna knäcks på sidorna med 30 mm för att ge stabilitet och ett snyggt uttryck. Önskat budskap folieras på front. Monteras med L-profiler. Om en skylt vill monteras som plan, direkt på vägg, eller hängas från tak i vajrar fungerar även det. Hänvisningsskylt Lackerad aluminumplåt. Kanterna knäcks på sidorna med 30 mm för att ge stabilitet och ett snyggt uttryck. Önskat budskap folieras på front. Monteras med L-profiler. Om en skylt vill monteras som plan, direkt på vägg, eller hängas från tak i vajrar fungerar även det. Orienteringstavla På större områden, exempelvis en skola, kan orienteringsskyltar behövas för att hjälpa besökaren att hitta rätt. Byggnadsnummer används på dessa tavlor Byggnadsnummer För att servicpersonal och utryckningspersonal lättare ska kunna hitta till den aktuella byggnaden märks varje byggnad ut med ett byggnadsnummer. Byggnadsnumret finns också representerat på eventuella orienteringstavlor. 0 mm mm
