Bruksanvisning. Hydra M (W) VAC

Transkript

1 Bruksanvisning Pop-up Sprinkler Hydra M (W) VAC PERROT Hydra M manual Sv Rev Page 1 / 21

2 Innehåll 1 SÄKERHET HUR INSTRUKTIONERNA ÄR MARKERADE I DENNA MANUAL VAD KAN HÄNDA OM NI STRUNTAR I SÄKERHETSINSTRUKTIONERNA BESKRIVNING INSTALLATION SPECIALVERKTYG UPPSTART / VINTERPREPARERING UPPSTART VINTERPREPARERING STÄLLA IN SEKTORN BYTA MUNSTYCKE JUSTERA INKOMMANDE MUNSTYCKE PLACERA DEN PÅ SPRIDARINSATSEN TA BORT/ SÄTTA I VENTILEN / INSTALLATION PLOCKA UT VENTILEN PLOCKA BORT STENFILTRET ENDAST OM DET VERKAR SMUTSIGT SÄTTA I STENFILTRET SÄTTA I VENTILEN SÄTTA I SPRIDARINSATSEN TA BORT KONTROLLENHETEN / INSTALLATION PLOCKA UT KONTROLLENHETEN SÄTTA I KONTROLLENHETEN TA BORT/ SÄTTA MANUELL ÖPPNING OCH TRYCKREGLERINGSINSATSEN (ENDAST PÅ VALVE-IN-HEAD SPRINKLER) TA BORT DEN MANUELLA ÖPPNING OCH TRYCKREGLERINGSINSATSEN SÄTTA I DEN MANUELLA ÖPPNING OCH TRYCKREGLERINGSINSATSEN UNDERHÅLL FELSÖKNING DRIFTSTÖRNINGAR Hydra M manual Sv Rev Page 2 / 21

3 1 Säkerhet Denna drift- och säkerhetsmanual innehåller viktiga råd som ska följas vid installation och drift, Det är därför viktigt att användaren och installatören läser denna manual noggrannt innan uppstart och drift. Vänligen följ både de generella säkerhetsföreskrifterna I denna säkerhetssektion, men också de specifika säkerhetsvarningarna I de andra sektionerna. 1.1 Hur instruktionerna är markerade I denna manual Säkerhetsinstruktioner som om de ignoreras kan vara en fara för liv och lem är markerade med denna symbol. "Warning" är tryckt vid instruktioner som om de ignoreras kan vara en fara för spridaren och dess drift. 1.2 Fara med att ignorera säkerhetsföreskrifter. Risken med att inte följa säkerhetsinstruktionerna kan resultera i fara för liv och lem, skador på yttre miljön och/eller skador på utrustningen. Att inte följa säkerhetsinstruktionerna kan leda till avsaknad av ersättningsskyldighet. Hydra M manual Sv Rev Page 3 / 21

4 2 Beskrivning Från ovan Munstyckets riktning Skruv för justering av vänster vändläge. Skruv för justering av höger vändläge. Manuell öppning Från sidan Skruv för tryckreglering Plugg för decoderkontroll Skydd för huset Slitsar för demontering av lock skyddshölje Spridarhus Hydra M manual Sv Rev Page 4 / 21

5 3 Installation Spola vattenledningen noga innan ni installerar spridaren Täta anslutningsgängorna med Teflon tape. Notering: Sektorspridare ska installeras så att linje från den vänstra sidans bevattningssektor. markeringen är inställd som en rak Inställning av vänstra sidans bevattningssektor 4 Specialverktyg Nyckel till stenfilter Hydra M+S Demontering av stenfilter och ventilinsats RZG Håller uppe spridarhuvudet Hydra L/M/S Byta munstycken RTV Spolutrustning Hydra M Spola slangar/rör RZB Tång för byte av munstycken Byta munstycken ZB Retaining ring lifter (plocka bort säkerhetsringar) Demontering av ventil RTC Retaining ring collet (montering av säkerhetsringar) Montering av ventil RZG Hydra M manual Sv Rev Page 5 / 21

6 5 Uppstart / Vinterpreparering 5.1 Uppstart (För valve-in-head sprinklers) a) Kontrollera elektriska funktioner: Innan du släpper på vatten till spridaren, så aktivera spolen via automatiken. Det ska höras ett klick från spolen som markerar att spridarens elektriska funktioner är ok (klicket kommer när spridaren aktiveras). b) Se till att skruven för manuell öppning är ställd på AUTO (vrid skruven för Manuell öppning så lång till vänster som möjligt). I detta läget, kommer spridaren garanterat vara stängd (inget vatten), tills du startar den via automatiken. c) Öppna långsamt tillförseln av vatten till spridaren tills du uppnåt rätt tryck. Spridaren kan öppna snabbt men stängs av automatiskt inom 30 sekunder. d) När väl vattentillförseln är öppnat och rätt drifttryck är uppnått, kontrollera spridaren och anslutningar efter läckor.. e) Kontrollera att spridaren fungerar felfritt: Öppna spridaren med Manuell öppning genom att vrida skruven för Manuell öppning till läget mellan AUTO och OFF. Spridarhuvudet kommer upp och börjar rotera. Stå inte framför spridarmunstyckts riktning! Ställ in önskat utgångstryck genom att vrida Tryckregleringsskruven så långt till höger som möjligt (minimitryck). Utgående tryck är nu ställt till ca 3 bar. Om du vrider Tryckregleringsskruven ett helt varv åt vänster (+) så ökar det utgående trycket med 1 bar. f) Stäng den Manuella öppningen och ställ den i AUTO läge (se punkt 5b). Spridaren ska sluta leverera vatten inom 30 sekunder. g) Utför steg e) och f) upprepade gånger tills denna funktionen fungerar felfritt. h) Kontrollera igen att spridaren fungerar korrekt genom att starta den via automatiken. Hydra M manual Sv Rev Page 6 / 21

7 5.2 Preparera för vintern Innan vinterkylan kommer måste spridaren tömmas. För att göra detta krävs det att en kraftfull kompressor ansluts till vattenledningarna. Öppna därefter ventilen på spridaren och håll den öppen ända tills det kommer enbart luft ur munstycket. Aktivera solenoiden ett flertal ganger så att allt överskottsvatten trycks ur spolens ihåligheter. Under vintern är det lämpligt att aktivera solenoiden I ca 1 minut 2 gånger/vecka. Denna modell har ingen tömningsventil, och är därmed inte självtömmande. 6 Inställning av bevattningssektor (Endast sektorspridare (W)) Ställ in vänster vändläge med: Vänster vändläge kan justeras +/- 90 Notering: Ett helt varv på justeringsskruven justerar sektorns vändläge med 60 Hydra M manual Sv Rev Page 7 / 21

8 Ställ in höger vändläge med: Höger vändläge kan ställas för att vattna från 30 to 330. Notering: Spridarna är fabriksinställda 180 Hydra M manual Sv Rev Page 8 / 21

9 Notering: För att förenkla justeringen av sektorn kan spridarhuvudet vridas manuellt I den roterande riktningen.. Vrid inte åt fel håll! Höger vändläge är där dessa två värden är samma Vänster vändläge Höger vändläge Hydra M manual Sv Rev Page 9 / 21

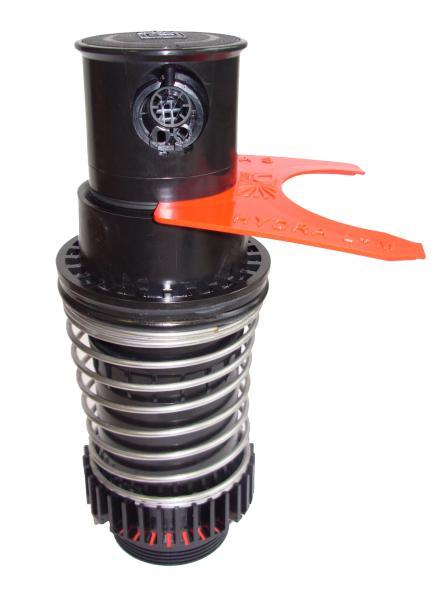

10 7 Byta munstycke Försäkra dig om att spridaren inte har något tryck. Ta bort locket med en skruvmejsel Ta bort säkerhetsringen med en skruvmejsel. Urgröpning för lockdemontering Säkerhetsring Säkerhetsring Dra ur spridarinsatsen från huset Tryck ner flänsen och säkra huvudet med hållaren. Ta bort spridarhuvudskyddet genom att bända en liten skruvmejsel i skåran. Vrid munstycket med en tång åt vänster och drag det sedan utåt. Hydra M manual Sv Rev Page 10 / 21

11 Spridaren kan vara monterad med ett tailmunstycke. Detta munstycke kan återplaceras och/eller stängas med passande plug. Sätt en O-ring över det nya munstycket. O-Ring Munstycke och, omvänd procedur, återinstallera sprinklerhuvudet. Passa in skyddet i spridarhuvudets snap-in anslutning genom att först trycka ner styrstaven långt som möjligt ovanför munstycket och därefter snappa det helt på plats på motsatta sidan. Hydra M manual Sv Rev Page 11 / 21

12 7.1 Justera intagsmunstycket Den rekommenderade rotationshastigheten ställs in korrekt genom justering av intagsmunstycket. Justera enligt följande: Ta bort intagsmunstycket och filtret tillsammans genom att bända en skruvmejsel I intagsmunstyckets skåra. Snappa tillbaka intagsmunstycket på spridarmodulen så att den långsmala ribban pekar på den munstycksdiameter som används. Modell med stoppventil. Filter Intagsmunstycke Vit for Hydra XS Svart for Hydra S Röd for Hydra M Ribba Intagsmunstycke Turbin Från ovan Ribba Spridarinsats Notering: Om du vill ha en snabbare rotationshastighet måste ribban peka på en mindre munstycksdiameter än vad som verkligen används. Hydra M manual Sv Rev Page 12 / 21

13 7.2 Sätta I spridarinsatsen Sätt O-ring på flänsen och smörja lätt för enklare montering. Sätt I spridarinsatsen I huset. Försäkra dig om att rikta in den rätt. Guide i huset Spridarinsats Guideribbor Tryck ner flänsen så långt som möjligt. Sätt tillbaka säkerhetsringen. Säkerhetsringen måste ligga helt I skåran. Snappa tillbaka locket på huset. Kontrollera att spridaren fungerar korrekt enligt punkt 5b-5e. Hydra M manual Sv Rev Page 13 / 21

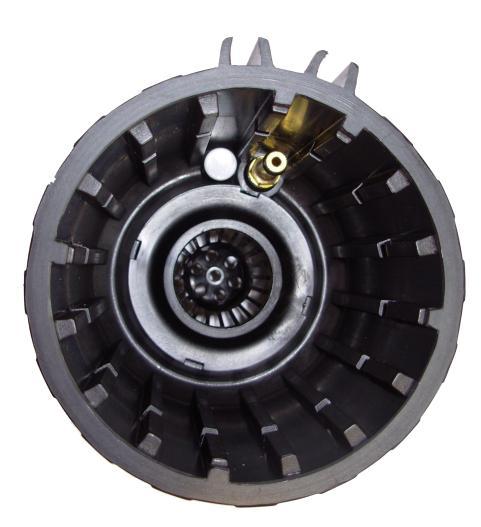

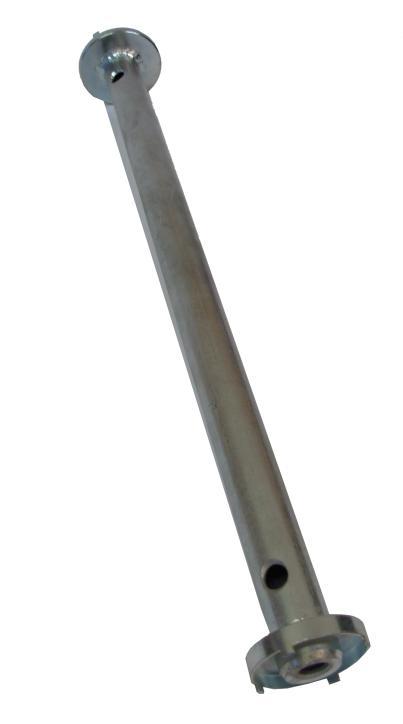

14 8 Ta bort och sätta tillbaka ventilen/ installation Försäkra dig om att spridaren inte har något tryck. Ta bort locket med en skruvmejsel Ta bort säkerhetsringen med en skruvmejsel Säkerhetsring Säkerhetsring Ihålig skruv Dra ur spridarinsatsen från huset 8.1 Plocka ur ventilen Ta bort övre och nedre säkerhetsringen med handen. Skruva fast ventillyftar-/ sandfilterverktyget på ventilinsatsens säte och dra åt med handkraft. Dra upp ventilinsatsen helt med ventillyftaren och skruva loss den. Hydra M manual Sv Rev Page 14 / 21

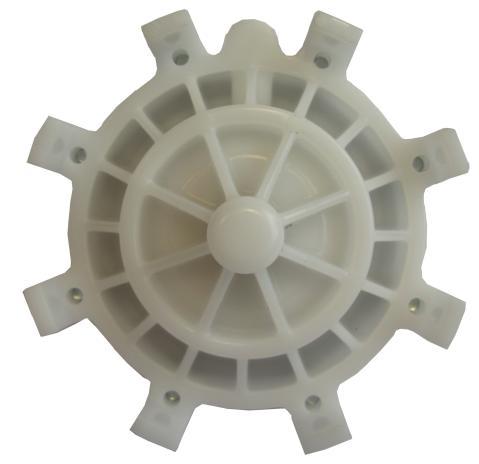

15 8.2 Plocka ut sandfiltret endast om det verkar smutsigt Sätt I ventillyftar-/sandfilterverktyget I filtrets skåror, vrid och dra upp. Sätt I spolverktyget och fixera med säkerhetsringen. Spola spridaren / slangarna noggrannt. Hydra M manual Sv Rev Page 15 / 21

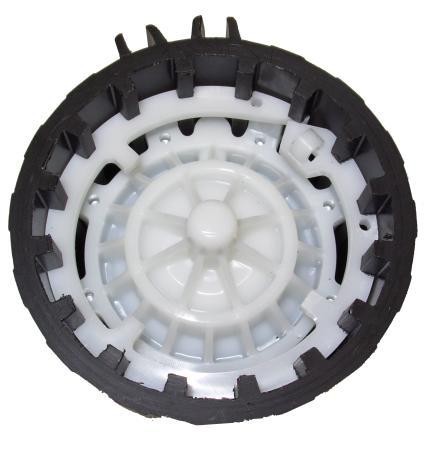

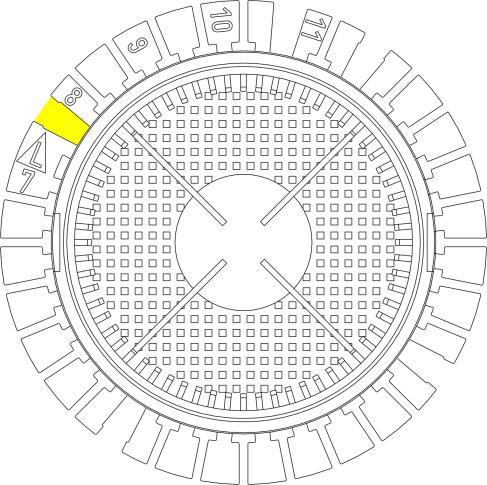

16 8.3 Montera filtret Ta bort spolutrustningen. Försäkra dig om att gängor och O-ring är rena. Smörj O-ringen litegrann med syrafritt fett. Sätt tillbaka sandfiltret med handen och spänn med sandfilterverktyget. 8.4 Montera ventilen Innan du monterar ventilen, kontrollera ventilinsatsen speciellt runt ventilsätet- så att det är rent från smuts eller skador! Skruva den rengjorda eller nya ventilinsatsen på ventillyftaren igen och passa in den i spridarhuset. Försäkra dig om att den placeras rätt! Ihålig skruv Utrymmet för den ihåliga skruven. Hydra M manual Sv Rev Page 16 / 21

17 Sätt I säkerhetsringen med bulan uppåt. Säkerhetsringen måste sitta helt I skårorna! Säkerhetsring Montera spridarinsatsen Sätt O-ringen på flänsen och smörj lätt för enklare montering. Installera spridarinsatsen i huset. Försäkra dig om att den placeras korrekt! Guider i huset Spridarinsats Guide ribbor Tryck ner flänsen så långt som möjligt. Hydra M manual Sv Rev Page 17 / 21

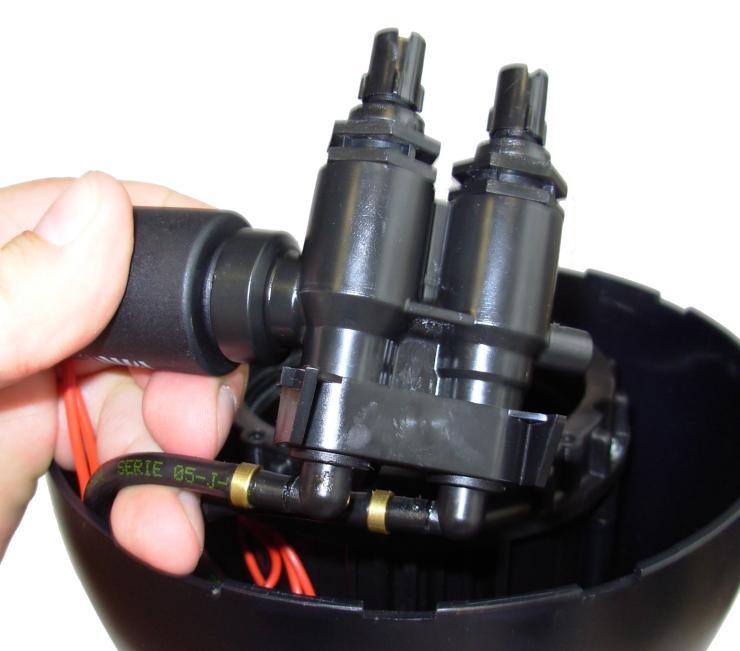

18 Sätt I säkerhetsringen. Säkerhetsringen måste sitta helt I skåran. Klicka locket på plats. Kontrollera spridarens funktion enl punkt 5b - 5e. 9 Kontrollenheten demontering / installation Se till att spridaren inte har något vattentryck. 9.1 Plocka ur kontollenheten Använd en stor skruvmejsel för att ta bort locket. Klicka bort kontrollenheten från skyddshöljet och lyft upp. Skruva bort spolen. Om du ska ersätta kontrollenheten, skär av slangarna så nära dess munstycken som möjligt. Kontrollenhet Spridare Hydra M manual Sv Rev Page 18 / 21

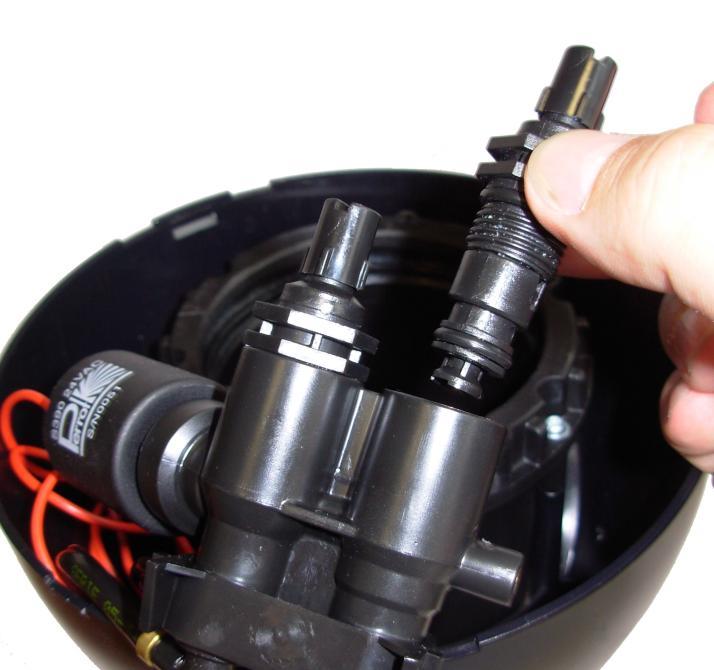

19 9.2 Montera kontrollenheten Vid köp av en ny kontrollenhet, så levereras den med en plug-och socket-anslutning. Tryck slangarna på lug-in munstycket så långt som möjligt och försäkra dig om att monteringsringen hamnar rätt. Se till att slangarna placeras I sitt rätta läge. Annars kommer spridaren inte o att fungera. Skruva på spolen. Knäpp tillbaka kontrollenheten i skyddshöljet. Sätt tillbaka spridarlocket Kontrollera att spridaren fungerar enligt punkt 5b - 5e. 10 Demontering/montering av manuell öppning och tryckreglerings-insatsen (endast på valve-in-head spridare) Se till att spridaren inte har något vattentryck. Demontering av manuell öppning och tryckreglerings-insatsen Använd en stor skruvmejsel för att ta bort locket. Klicka bort kontrollenheten från skyddshöljet och lyft upp. Använd en SW19 fast nyckel, gänga av skruvarna för manuell öppning och tryckreglering. kontrollenheten spole Hydra M manual Sv Rev Page 19 / 21

20 Montering av manuell öppning och tryckreglerings-insatsen Ställ manuell öppning i Auto och tryckregleringen i (-) position (vrid så långt som möjligt åt vänster) dra åt med en SW19 fast nyckel. Knäpp fast kontrollenheten I skyddshöljet. Knäpp fast spridarhuslocket. Kontrollera spridarens funktion enligt punkt 5b - 5e. Ställ manuell öppning/tryckregleringsskruven i önskat läge. 11 Underhåll Håll spridarhuset rent från överväxande gräs. Passa på att göra detta I samband med uppstarten på våren. Hydra M manual Sv Rev Page 20 / 21

21 12 Felsökning 12.1 Driftstörning Problem Orsak Åtgärd Ventilen öppnar/stänger endast manuellt. Inte via automatik Skruven för manuell öppning är ställd på OFF Vrid skruven så långt som möjligt åt vänster. Kolven har fastnat I spolen Ta ut spolen och rengör kolven Ingen / felaktig strömtillförsel Etablera 24V AC strömtillförsel Trasig spole Kontrollera spolens motstånd (ska vara ca. 35 ohm) och ersätt om nödvändigt. Överflödeskanalen från spolen Rengör kanalen är igensatt Ventilen öppnar inte heller Vattenkanalerna för Rengör dessa kanaler manuellt mottryck/frigöra trycket är igensatta Vattenledningen saknar eller Se till att etablera rätt tryck har otillräckligt tryck Ventilen vägrar stänga Spolsätet är smutsigt Rengör spolsätet Smuts mellan ventilsätet och tätningsplattan Rengör ventilsätet och tätningsplattan Membranet är trasigt Ta ur ventilen och ersätt membranet Bygger inte upp mottrycket Dra åt tryckregleringsskruven tillräckligt vid ventilen Smuts i kontrollfiltret Rengör kontrollfiltret Ventilen stänger inte fullständigt Skruven till manuell öppning Dra åt skruven för manuell (endast valve-in-head sprinklers) Rotationshastigheten för långsam/ för hög, eller roterar inte alls. Utgående tryck vid spridarmunstycket är för lågt eller kastradien för kort. (endast valve-in-head sprinklers) är inte dragen tillräckligt. öppning Smuts mellan ventilsätet och Rengör ventilsätet och tätningsplattan tätningsplattan Tryckregleringsinsatsen är Byt tryckregleringsinsatsen skadad. O-ring vid stenfiltret är skadad Byt O-ring och täta med teflon tape Felinställt inlppsmunstycke Ställ inloppsmunstycket efter (se kapitel 7) rätt munstycksdiameter Turbinen blockerad av stenar Rengör turbinen eller smuts Inloppsmunstycket eller filtret Klicka ihop delarna igen. sitter löst. Stenar eller smuts hindrar Rengör ventilen och spola genomströmningen av vatten spridaren Tryckregulatorn i (-) position Vrid tryckregleringsskruven åt vänster mot(+) Vi reserverar oss mot ändringar Hydra M manual Sv Rev Page 21 / 21
