EN GUIDE ÖVER SKYDDANDE MATERIALSKIKT I: TAK-VÄGG GOLV - GRUND

Transkript

1 EN GUIDE ÖVER SKYDDANDE MATERIALSKIKT I: TAK-VÄGG GOLV - GRUND 1

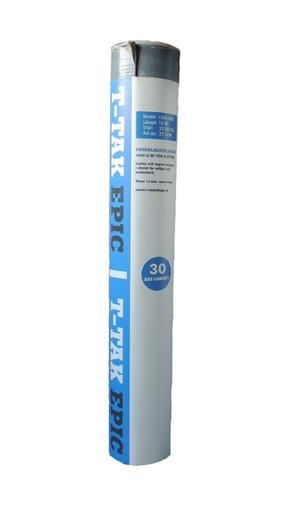

2 Tak TAK Underlagsprodukter fungerar som ett skyddande och vattenavledande skikt under yttertak av exempelvis takpannor, plåt eller ytpapp. Det underliggande skyddet agerar också yttertak för fukt och nederbörd under byggtiden, tills det att taket är helt färdigställt. Generellt delas underlagsprodukter in i underlagstäckningar (underlagspapp/byggpapp och underlagstäckning/underlagsduk) som monteras på fast träunderlag eller underlagsduk för frihängande konstruktioner utan fast underlag. T-Tak Evo Underlagstäckning för montage på fast ventilerat träunderlag. Rivstark, lättarbetad och helt tät lättviktsprodukt med högpresterande bitumenklisterkant. Beprövad originalprodukt med lång erfarenhet på marknaden. T-Tak Multi Underlagstäckning för yttertak som kräver högre krav även i bruksstadiet. Fakta T-Tak Evo 1000 mm x 25 m 530 g/m² Taklutning minst 6 (1:10) Kan klamras Rivstark Snabb montering Låg vikt 30 års garanti Ångtät Fakta T-Tak Multi 1000 mm x 15 m 1200 g/m² 6 månaders exponeringstid Taklutning minst 3 (1:18) Optimal låg skarv anpassad för plana plåttak Kraftigt och starkt klisterförband i skarv Robust halksäker och sandfri ovansida Smidig och lättarbetad God tätningsförmåga vid infästningar Robustare än standardtäckningar ( g/m²) Dubbel klisterkant För yttertak som ställer högre krav även i bruksstadiet Produktgaranti 30 år Undertaksbeläggning för yttertak som: Shingel, Plåttak (plant, profilerat), Ytpapp (ej svetspapp) och Takpannor (tegel, plåt, betong) Evo remsa (takfotsremsa) K-36 Tätklister Mögelstopper Tätningstejp bitumen Undertaksbeläggning på träunderlag. Primärt för plana plåttak (falsade) eller tak där större krav på byggtidsexponering ställs och där belastning och slitage är större. Övriga ytskikt som kan användas: Ytpapp (ej svetsbara), shingel eller takpannor (betong, tegel) Evo remsa (takfotsremsa) K-36 Tätklister Mögelstopper Tätningstejp bitumen T-Tak Epic Underlagstäckning för montage av yttertak som kräver extra höga krav även i bruksstadiet. Fakta T-Tak Epic 1000 mm x 12 m 1800 g/m² 12 månaders exponeringstid Taklutning minst 3 (1:18) Optimal låg skarv anpassad för plana plåttak Kraftigt och starkt klisterförband i skarv Robust halksäker och sandfri ovansida Smidig och lättarbetad Extra god tätningsförmåga vid infästningar Dubbel klisterkant För yttertak som ställer extra höga krav även i bruksstadiet. Produktgaranti 30 år Undertaksbeläggning på träunderlag. Primärt för plana plåttak (falsade) eller tak där större krav på byggtidsexponering ställs och där belastning och slitage är större. Övriga ytskikt som kan användas: Ytpapp (ej svetsbara), shingel eller takpannor (betong, tegel) Evo remsa (takfotsremsa) K-36 Tätklister Mögelstopper Tätningstejp bitumen 2 För monteringsanvisningar, produktblad och övrig information, se

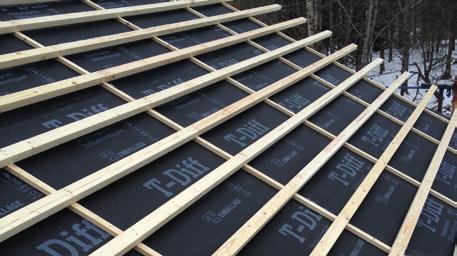

3 Tak Huvudprincipen för värmeisolerande konstruktioner är stillastående luft i isolermaterialen. En avgörande förutsättning hur bra detta blir är med vilka materialskikt vi skyddar och hur vi sätter ihop dem! Fakta T-Diff T-Diff Underlagstak för frihängande takstolsmontering (ej fast underlag). Diffusionsöppet och armerat specialmembran för främst lufttäta och ej ventilerade undertak. Ger moderna, fuktsäkra och energisparande takkonstruktioner som andas men samtidigt är vattenavledande. Bra fixerande klisterkanter i överlappen samt genomtrampningssäkrad mm x 30 m 1500 mm x 50 m Taklutning, minst 14 (1:4) Dubbla klisterkanter Diffusionsöppen Genomtrampningssäker Undertak för läktade yttertak som: Takpannor (tegel, plåt, betong) Profilplåttak Skarvband butyl Läkttätningsband Distanser Fakta Underlagstak/Kombiväv Underlagstak/Kombinationsväv Armerad och helt tät folie. Underlagstak (1350 mm) är för frihängande takstolsmontering (ej fast underlag) med ventilerad undersida. Kombinationsväv (2740 mm) för användning som underlagstak (enligt ovan) eller som säkerhetsväv/byggfolie i innertak. Två traditionella och kostnadseffektiva produkter som båda är genomtrampningssäkra. 1350/2740 mm x 25 m 1350/2740 mm x 50 m Ångtät Armerad/genomtrampningssäker Vattenavledande undertak (Underlagstak/Kombinationsväv) eller som armerad byggfolie (Kombinationsväv) i tak invändigt av termisk isolering. Skarvband butyl, dubbelhäftande T-Duo, dubbelhäftande skarvtejp Fakta Luftspaltsskiva/Vindavledare Luftspaltsskiva/Vindavledare Förstärkt och fuktavvisande specialwell med goda diffusionsöppna egenskaper. Utvändig klimatskärm i termiskt isolerade takkonstruktioner. Vindavledaren är monterad vid takfoten som övergång från ytterväggens vindskyddsskikt vinklad upp mot antingen kallvind eller för att möta luftspaltsskivor som fortsätter upp mot nock i isolerat snedtak. Båda bildar ventilerad luftspalt mot undertaket. Styvt, smidigt och lättmonterat vindskydd i ark. Luftspaltsskivan har färdigmonterade ventilationsdistanser. Luftspaltsskiva 1560 x 1242 mm (cc 1200 mm) 1560 x 642 mm (cc 600 mm) Vindavledare 1270 x 1200 mm (cc 1200 mm) 1970 x 1200 mm (cc 1200 mm) 1270 x 600 mm (cc 600 mm) 1970 x 600 mm (cc 600 mm) Åldringsbeständig Diffusionsöppen Fuktskyddsbehandlad Vindskyddande/lufttät Enkel och kostnadseffektiv Färdigmonterade distanser (Luftspaltsskiva) Vindskyddsskikt utvändigt termisk isolering i takkonstruktioner (takfot, undertak) Spikbricka (Vindavledare) 3

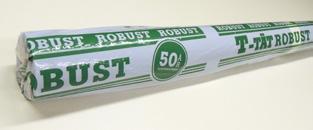

4 Vägg insida VÄGG En termiskt isolerad ytterväggs klimatskärm utgörs av olika klimatskydd. Skyddande utvändigt isoleringen finns vindskyddsskiktet och invändigt luft- och fukttäthetsskiktet. De bidrar till en lufttät och fuktskyddande konstruktion. Dessutom minimeras energiförlusterna (värmeläckaget). Fakta T-Tät Alternativ STANDARD, ROBUST, PREMIUM Finns i ett antal olika bredder och längder Låg vikt Hög styrka Miljövänligare än standardfolie Helt tät T-Tät Premium/T-Tät Standard/T-Tät Robust Luft- och ångspärr (Byggfolie) i homogen och helt tät Polyetenplast. Utgör den inre delen av klimatskärmen i främst väggar men också i golv och innertak. Enkel och kostnadseffektiv! Luft- och ångspärr för termiskt isolerade konstruktioner (insida). T-Duo, dubbelhäftande skarvtejp Skarvband butyl, dubbelhäftande T-TÄT KONCEPT Användarguide - Åldersbeständig Byggfolie Funktion Miljö Ergonomi T-Tät Vägg Tak Högre nötningskrav Golv och Grund Miljövänlighet Hanterbarhet P-märkt AMA-HUS Krav Premium Standard ( ) Robust 1. Råvara, tillverkning, transporter. 2. Ex. Åldersbeständig minst 50 år. (Alkali) 3. Ex. Diffusionstät. (>1 500 * 10³ s/m) = Optimal = Bättre = OK 4 För monteringsanvisningar, produktblad och övrig information, se

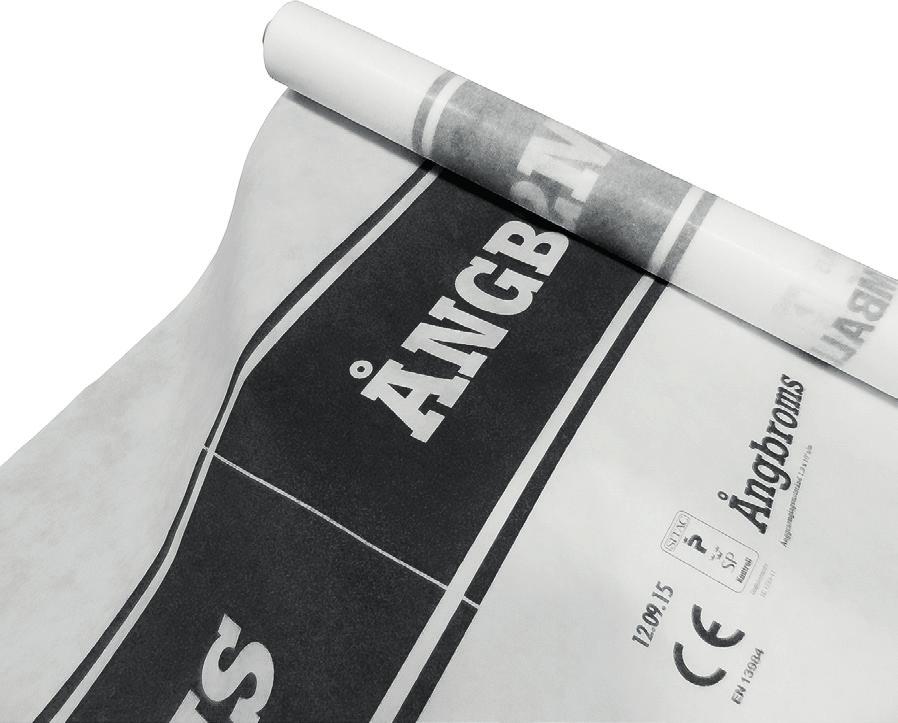

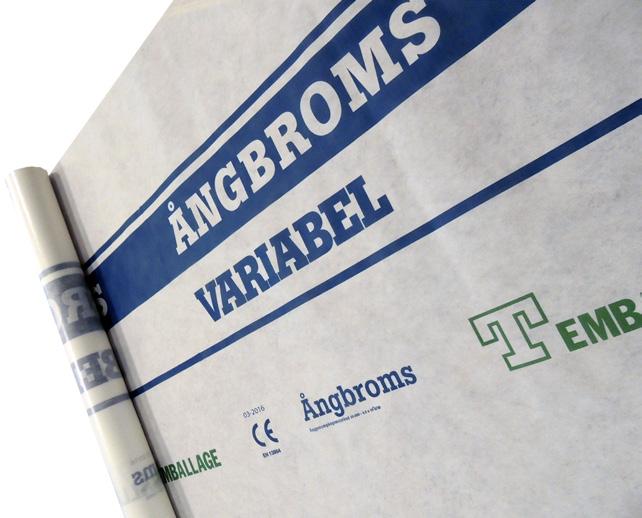

5 Vägg insida Fakta Ångbroms 2700 mm x 25 m 2700 mm x 12,5 m Åldringsbeständig, minst 50 år Lufttät Ångtäthet Sd = ca 5 m Ökar möjligheterna för uttorkning av konstruktioner Minskar riskerna för kondesations i konstruktioner Luftspärr för termiskt isolerande väggkonstruktioner (insida). Optimal för visstidsuppvärmda fritidshus, konstruktioner med naturfiberisolering, äldre hus samt våtrumsytterväggar. Ångbroms Membran som alternativ till den traditionella luft- och ångspärren (byggfolien). Utgör den inre delen av klimatskärmen (luft- och fukttäthetskiktet). Helt lufttät men tillåter en begränsad transport av ånga i isolerade konstruktioner. Kontrollerat ångöppen (diffusionsöppen). T-Flex, tätningstejp T-Duo, dubbelhäftande skarvtejp Skarvband butyl, dubbelhäftande Stosar (genomföring) T-Fix, butylmassa Fakta Ångbroms Variabel 2700 mm x 25 m Variabel ångtäthet (Sd värde = 0,5 m 100 m) Ångbroms med optimerad och toppresterande ångegenskaper Åldringsbeständig Följer årstidernas längre fuktintervaller och reglerar flödet därefter Ökar möjligheterna för uttorkning av konstruktioner snabbare Minskar riskerna för kondensation i konstruktioner Lufttät Ångbroms Variabel Flexiblare ångbroms med möjligheter att följa årstidernas längre fuktintervaller samt reglerar flödet bättre. Luftspärr för termiskt isolerande väggkonstruktioner (insida) Optimal för visstidsuppvärmda fritidshus, konstruktioner med naturfiberisolering, äldre hus samt våtrumsytterväggar. T-Duo, dubbelhäftande skarvtejp Skarvband butyl, dubbelhäftande Stosar (genomföring) 5

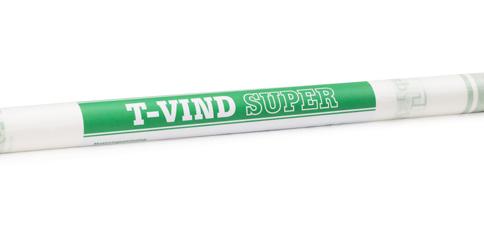

6 Vägg utsida Boverkets byggregler ställer allt hårdare krav på energiförbrukningen i byggnationer. Utan lufttäta klimatskärmar uppfyller vi inte dagens och morgondagens energikrav! Fakta T-Vind Bas/Standard/Super Alternativ BAS, STANDARD, SUPER Finns i ett antal olika bredder och längder Diffusionsöppen God till utmärkt vattentäthet Utmärkt lufttäthet Utvändigt vindskydd för termiskt isolerade konstruktioner. Skarvband butyl T-Vind Bas/T-Vind Standard/T-Vind Super Membran och vindskyddsskikt med goda diffusionsöppna egenskaper för den yttre delen av klimatskärmen (utsida isolering). Skyddar termiskt isolerade konstruktioner mot luftrörelser och fukt. Kan med olika prestanda agera väderskydd under byggtiden. Fakta T-Drev T-Drev Expanderande fog- och drevband främst som tätning runt dörrar och fönster. Optimal kombinationsprodukt (3 i 1 produkt). Helt fukt- och lufttät byggfolie på insidan, slagregnstät utsida som är diffusionsöppen och med en termisk isolering emellan. Klistertejp för smidig applicering. Dimension: 74 mm x 10 m spalt 3-18 mm 74 mm x 20 m spalt 3-18 mm 74 mm x 12 m spalt 5-30 mm Luft- och ångtät insida Slagregnstät utsida Diffusionsöppen utsida God termisk isolerförmåga God ljudisolering Självexpanderande God åldringsbeständighet Fogning och tätning vid nyinstallation av fönster och dörrar. Fakta Aero-T Aero-T diffusionsöppen tejp En förlängning av vindskyddet för sekundärtätning på utsidan runt fönster, dörrar, skarvar och genomföringar. 60 mm x 25 m Diffusionsöppen nonwowentejp Självklistrande undersida med skyddsfolie Vattentät UV-skyddad (upp till 4 månader) Lufttät Åldringsbeständig Mycket god diffusionsöppenhetet och väderbeständigt material som lämpar sig väl för sekundärtätning på utsida fönster, mellan karm och vindskydd i komplement med T-Flex 150 mm. 6 För monteringsanvisningar, produktblad och övrig information, se

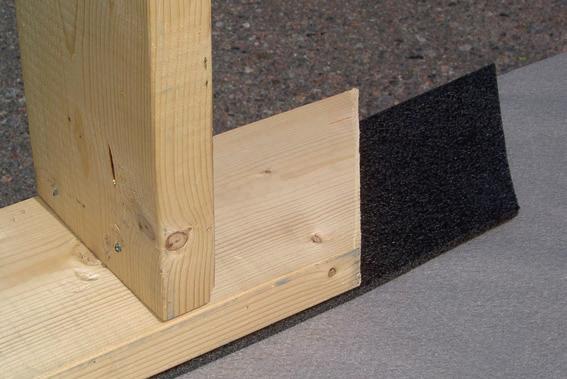

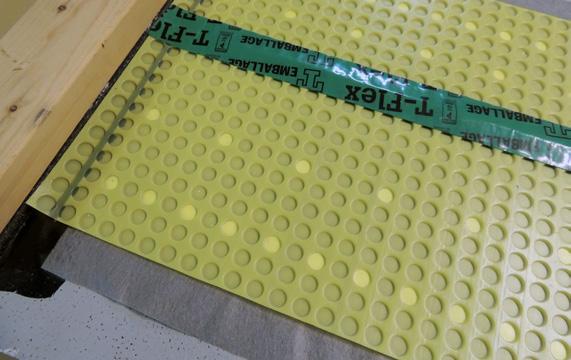

7 Grund & golv GRUND & GOLV Fakta T-Syll/T-Syll Super Finns i ett antal olika bredder och längder. Tjocklek: 7 mm. Läs mer på t-emballage.se Lufttätande Fuktskyddande Verkar utjämnande på underlaget Termiskt isolerande Anslutningsförberedd folie (T-Syll Super) T-Syll/T-Syll Super Fukt- och lufttätande syllisolering av foam. Med eller utan förberedd och överlappande ångspärrsfolie. Optimalt kapillärbrytande syllskydd med lastupptagande och utjämnande förmåga. Syllisolering/skydd under syll. Fakta Fuktspärr Golv Dimension: 2 x 20 m Bygghöjd: 3 mm Vattentät Hög diffusionstäthet, fuktspärr Låg bygghöjd, 3 mm Fuktskydd på betongunderlag. Fuktspärr Golv Luftspaltsbildande fuktskyddsmatta av homogen hårdplast med knoppar för betongunderlag (bjälklag, platta på mark). Passivt fuktskyddssystem i slutet system som skyddande tätskikt/fuktspärr på golvet. Fiberduk Tätningsband butyl Primer K-80 7

8 Grund & golv Det är viktigt att övergången från ytterväggen till grunden blir luft- och fukttät. Ovan jord påverkas energiförlusterna av lufttätheten och skaderisken för fukt är beroende av en bra vattenavledning. Samtidigt måste konstruktionens grundfuktskydd under jord vara tätt och kapillärbrytande för markfukt. Fakta T-Spärr 1 x 20 m 1,5 x 20 m 2 x 20 m Bygghöjd: 7 mm Hög diffusionstäthet, fuktspärr Vattentät Bygghöjd: 7 mm Dränerande luftspalt T-Spärr Luftspaltsbildande fuktskyddsmatta av homogen hårdplast med knoppar för källarytterväggar. Källarmurens utvändiga tätskikt under mark. Effektivt och beprövat system. Fuktskydd på källaryttervägg. Kantlist Spik/bricka Primer Membran/Tätningsmassa Geotextil Tätningstejp Fakta Radonmembran Dimension: 4,3 x 22 m Lufttät Ångtät, motsvarande fuktspärr Radontät Åldringsbeständig Vattentät Radonmembran Super Radonmembranet består av en specialtillverkad flerskiktsfolie av polyeten (LD-) med friktionsbeläggning på en sida. Membranet är åldringsbeständigt. Membranet är diffusionstätt och uppvisar egenskaper motsvarande en fuktspärr. Fuktsäkring mot underlaget (ex betongplatta) uppnås därmed i systemet. T-Emballage Radonmembran Super används som radonskyddande tätskiktsystem på och i grundkonstruktioner samt för nedgrävning i mark. Systemet hindrar underifrån uppträngande radongas att sprida sig upp i byggnaden. Skarvband butyl 8 För monteringsanvisningar, produktblad och övrig information, se

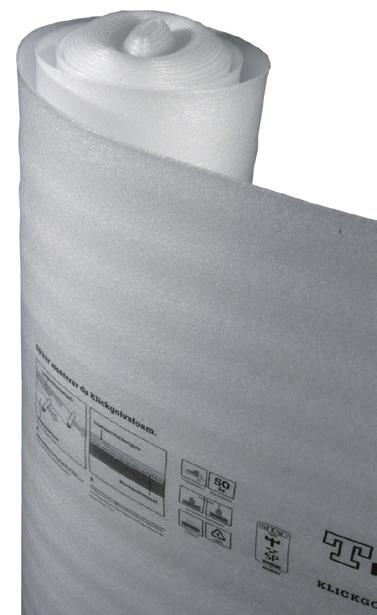

9 Grund & golv Fakta Golvfoam Golvfoam Premium 1200 x 3 mm x 62,5 m Golvfoam Premium 1200 x 3 mm x 12,5 m Golvfoam Premium MFR 1200 x 3 mm x 12,5 m Golvfoam Premium MFR 1200 x 3 mm x 50 m Golvfoam Standard 1200 x 2 mm x 12,5 m Golvfoam Standard 1200 x 2 mm x 62,5 m Golvfoam Standard 1200 x 2 mm x 125 m Golvfoam, Standard MFS 1000 x 2 mm x 15 m Golvfoam, Standard MFS 1000 x 2 mm x 50 m Åldersbeständig Golvfoam Stegljudsdämpning Användningsområdet är de flesta typer av bjälklag där man vill stomljudsisolera, utjämna ojämnheter och ge ökad komfort. Golvfoam med fuktskydd (MRF/MFS) är en kombinerad stegljudsdämpning och fuktskydd (ångspärr) för flytande laminat- eller parkettgolv. Två olika arbetsmoment och underlagstäckningar i ett. Fakta Grå Lumpapp Grå Lumpapp L Grå Lumpapp L 1000 mm x 15 m 1000 mm x 30 m Grå Lumpapp L Skiljeskikt i trägolvskonstruktioner 9

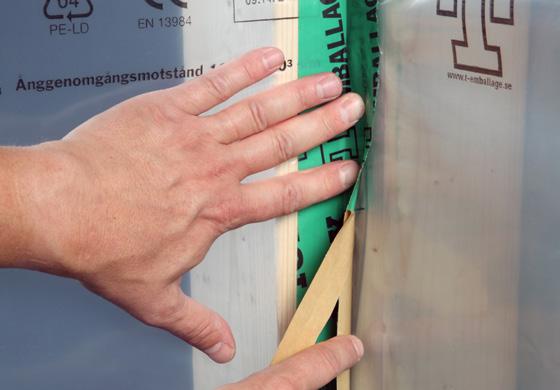

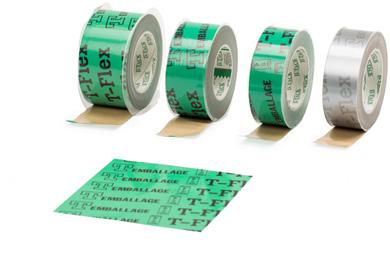

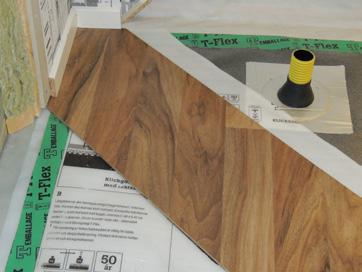

10 Fakta T-Flex Grön, 50 mm x 25 m Grå, 50 mm x 25 m Grön, 60 mm x 25 m, slitsad Grön, 75 mm x 25 m Grön, 100 mm x 25 m Grön, 150 mm x 25 m Grön, 200 x 200 mm i ark T-Flex Högpresterande originaltejp med lång erfarenhet på marknaden. Används som fukt- och lufttätningstejp inom- och utomhus på flertalet godkända underlag och konstruktionsdetaljer för klimatskärmen. Lufttät Ångtät Regntålig och UV-beständig För inom- och utomhusbruk Flexibel och god häftförmåga Vidhäftning och åldringsbeständighet, testat och godkänt på flertalet underlag. Luft- och fukttätande byggtejp för golv, vägg och membran. Exempelvis folier, vindskyddsmaterial samt olika fabrikat av vindskyddsboarder. Även kompatibel med material såsom trä, glas, kraftpapper, metall, PVC, aluminium mm. 10 För monteringsanvisningar, produktblad och övrig information, se

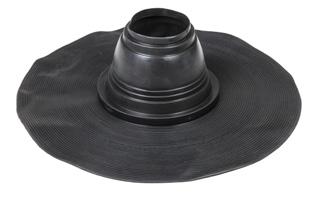

11 Stosar STOSAR Fakta Stosar Stos, kraft mm 150 x 150 mm Stos, kraft mm 350 x 350 mm Stos, kraft mm 350 x 350 mm Stos, alu mm 350 x 350 mm Stos, alu mm 350 x 350 mm Stos, alu mm 230 x 230 mm Stos, alu mm 150 x 150 mm Stos, alu mm 230 x 230 mm Stosar Lufttätande och fuktskyddande genomföringar för invändigt och utvändigt bruk. För ytterväggmaterial av nonwoven (utvändigt vindskydd), utvändig vindskyddsboard (prova vidhäftning), byggfolie (ångspärr) eller ångbroms (nonwoven) invändigt i vägg och tak. Utvändig takkonstruktion av underlagspapp eller underlagstäckningar (ex nonwovenmaterial eller underlagstak) samt på grundkonstruktioner (primad yta alternativt fuktskydd av polymer). Används som tillbehör till T-Emballages inre och yttre klimatskärmar i system. Goda åldringsegenskaper Fuktbeständiga Lufttäta Kraft = för ut- och invändigt bruk i yttervägg eller invändigt i tak. Alu = för ut- och invändigt bruk i vägg, tak, golv eller grund. EPDM-gummicylinder, rak eller veckad Krage av kraftpapper (invändigt) med akrylathäftämne alt aluminium-folie (utvändigt) med butylhäftämne försedda med skyddpapper. Vid montering på sandade bitumenunderlag (underlagspapp) rekommenderas användning/ strykning av bitumenprimer K-80 först. Vi har även ett brett sortiment av gummistosar för kallklistring 11

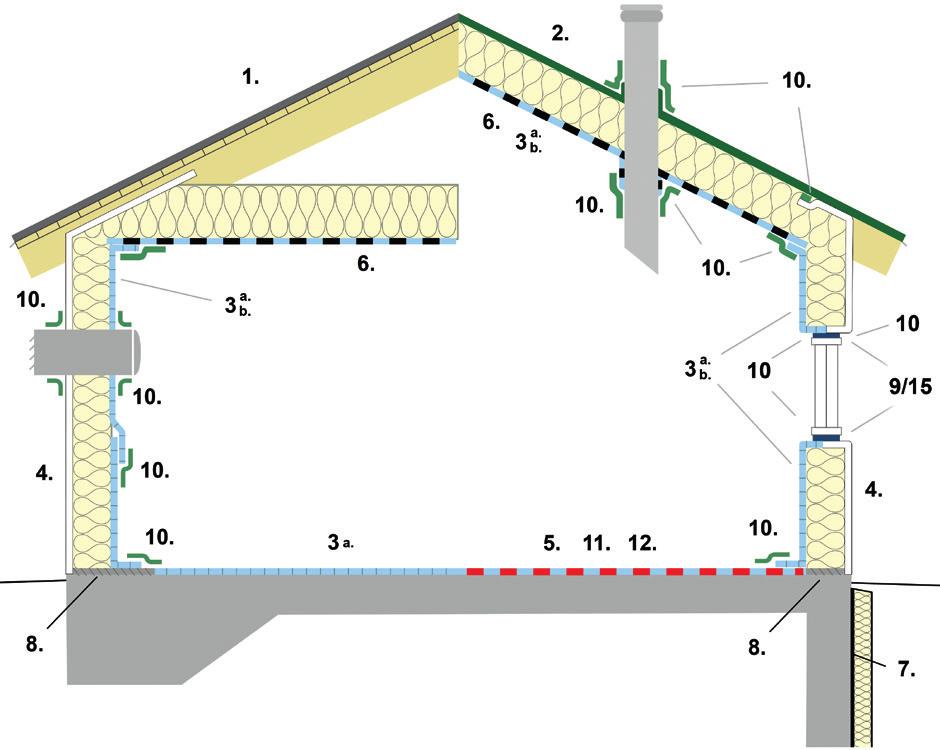

12 Översikt. System för lufttäta, energisnåla och fuktsäkra byggnader. På T-Emballage strävar vi efter att tänka långsiktigt och i system. Det innebär att vi bygger en helhet av våra produkter. Produkter som tål att åldras, har så bra egenskaper som möjligt och slutligen tillsammans uppfyller alla Boverkets krav på livslängd och funktion för konstruktionen. När vi sätter in våra premiumprodukter i systemlösningar garanterar vi att de inte bara uppfyller svenska krav utan att de tillsammans verkar för det som vi kallar Lufttätt, Energisnålt, Fuktsäkert och Beständigt byggande. Våra helhetslösningar idag är din garanti för morgondagen! Systemlösningar 1 T-Tak Evo/Multi/Epic, underlagstäckning 2 T-Diff, underlagstak 3a T-Tät, byggfolie - Premium, Standard, Robust 3b Ångbroms / Ångbroms variabel 4 T-Vind Bas/T-Vind Standard/T-Vind Super 5 Golvfoam Premium med fuktskydd 6 Kombinationsväv 7 T-Spärr, fuktspärr 8 T-Syll/T-Syll Super, syllisolering 9 T-Drev, expanderande drevband 10 T-Flex, tätningstejp 11 Fuktspärr Golv 12 Radonmembran, Super 13 Radonmembran, Super 14 Vindavledare/Luftspaltskiva 15 Aero T, diffusionsöppen tejp Läs mer om alla våra produkter på Nydalavägen 14, Vetlanda. Telefon Fax
