Provtagningar i referensområden 2006/2007 Hushållsspillvatten Del 1

Transkript

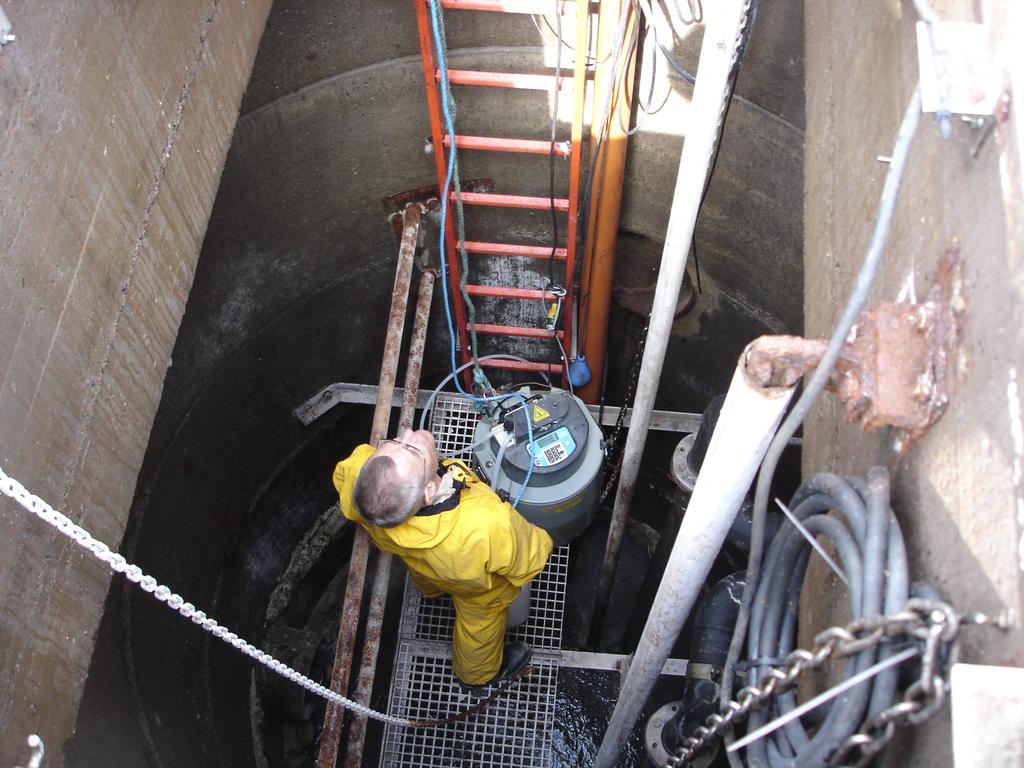

1 Provtagningar i referensområden 2006/2007 Hushållsspillvatten Del 1 Bilden är från provtagningen i Norumsgärde pumpstation. Gryaab rapport 2008:6 DGE Mark och Miljö AB Reviderad Gryaab AB, Norra Fågelrovägen 3, Göteborg, Tel växel , Fax , Foto: Fredrik Davidsson

2 Intern- och externrapporter 2001:1 GRYAAB, Miljörapport :2 Undersökning av nitrifikationshämning 2001:3 Provtagning av utgående vatten från 11 fordonstvättar 2001:4 Modellstyrd koldosering för denitrifikation på Ryaverket 2002:1 GRYAAB, Miljörapport :2 Actiflo på Ryaverket. Provdrift på Ryaverket oktober-december :3 Processmodellering med GPS-X. Utvärdering av processlösningar 2002:4 Överledning av svartvatten till Ryaverket genom separata ledningar i tunnelsystemet - översiktlig teknisk och ekonomisk bedömning 2003:1 Gryaab, Miljörapport :2 Bräddvattenbehandling - alternativ 2003:3 Provtagning av oljeavskiljare 2003:4 Miljödom 2003 förstudie av utbyggnadsalternativ för att uppnå lägre utsläppshalter av fosfor och kväve 2003:5 Provtagning av organiskt avfall på Ryaverket 2003:6 Direktfällning på Ryaverket 2003:7 Gryaab Miljöutredning - Sweco Viak AB 2004:1 Mikrosilning av biologiskt behandlat vatten. Provdrift på Ryaverket juli 1999 till mars :2 Gryaab, Miljörapport :3 Gryaabs interninformation 2004 en kvalitativ utvärdering 2005:1 Ateljéprojektet 2005:2 Miljörapport :3 Uppföljning av FS-avstängning maj-sept :4 Skivfilteranläggning på Ryaverket 2005:5 Skolinformation Gryaab är bra för världen. Tack! 2005:6 PCB-INVENTERING, Rapport gjord av CA bygg- och miljöanalys ab 2005:7 Potential för intern produktion av kolkälla för denitrifikation på Ryaverket förstudie 2005:8 Hydrolysis of primary sludge and excess activated sludge - lab scale experiments 2005:9 Slamhydrolys på Ryaverket fullskaleförsök sommaren :10 Val av provtagningspunkt och provtagningsmetodik på Ryaverket En undersökning av representativiteten 2006:1 Miljörapport :2 Utredning av Nitrifikationskapaciteten på biobäddarna 2006:3 Kalkat slam som markbyggnadsmaterial lakning och strukturförändring under 16 år 2006:4 Mikrobiologiska arbetsmiljöfaktorer 2007:1 Miljörapport :2 Elenergirapport :1 Miljörapport enligt Miljöbalken, Ryaverket 2008:2 Miljörapport enligt Miljöbalken, Syrhåla 2008:3 Skolinformation Det säger ju sig självt rent vatten = bra 2008:4 Dimensionering - Efterdenitrifikationsanläggning med nitrifikationszon 2008:5 Konsekvenser av belastningsökningar på Ryaverket 2008:6 Provtagning i referensområden 2006/2007, Hushållsspillvatten del :7 Jämförelse av provtagning i referensområden 1988 och 2006/2007, Hushållsspillvatten del 2

3 Sida 1 Gryaab - Provtagning i referensområden 2006/2007, Hushållsspillvatten Del 1 Innehållsförteckning Inledning... 2 Syfte... 2 Provtagningsområden... 2 Provtagning... 4 Flödesmätning... 4 Flöden... 5 Anlitade laboratorier... 6 Analyserade parametrar... 7 Översikt av analyserade ämnen... 7 Hushållens bidrag till Ryaverket Halter Mängder Bilaga 1a, Karta över provtagningsområde Norumsgärde med tillhörande pumpstation Bilaga 1b, Karta över provtagningsområde Lyckhem med tillhörande pumpstation Oxledsvägen Bilaga 2, Analysresultat 2006/ Bilaga 3, Hushållens bidrag i % av tillförda mängder till Ryaverket.25

4 Sida 2 Inledning Spillvatten från hushåll är en av många källor till föroreningar i det slam som avskiljs vid rening av avloppsvatten på Ryaverket utförde Gryaab och Göteborgs VA-verk, numera Göteborg Vatten, en referensprovtagning på avloppsvatten från två bostadsområden i Göteborg för att få en bättre kännedom om föroreningsinnehållet i avloppsvatten från hushåll. Under maj 2006 till maj 2007 utförde Gryaab en ny referensprovtagning på hushållsspillvatten. Planering, provtagning, beredning av prover och beräkning av flöden har utförts av Fredrik Davidsson och Jan Mattsson på Gryaabs avloppskvalitetsgrupp. DGE Mark och Miljö AB har fått i uppdrag att sammanställa resultatet från provtagningarna 2006/2007 i denna rapport, del 1. I del 2 görs en jämförelse mellan provtagningarna 1988 och 2006/2007. Syfte Referensprovtagningens huvudsyfte har varit att erhålla en aktuell bild av vilka föroreningar som finns i spillvatten från hushåll. Provtagningsområden Spillvatten från följande två bostadsområden har undersökts: 1. Norumsgärde i Tuve (pumpstation Norumsgärde) Bebyggelsen består av 80 % flerfamiljshus och 20 % radhus samt ett litet affärscentrum. Där finns även en vårdcentral, tandläkarmottagning samt spolplattor för bilar. Invånarantalet var enligt Stadsbyggnadskontorets (SBK) befolkningsstatistik personer den 31 december Lyckhem i Askim (pumpstation Oxledsvägen) Bebyggelsen består enbart av radhus och villor. Invånarantalet var enligt SBK:s befolkningsstatistik 691 personer den 31 december Samma befolkningsmängd förutsätts gälla under provtagningsåren 2006/2007. Bostadsområdenas lokalisering i Göteborg framgår av Figur 1 nedan.

5 Sida 3 Norumsgärde i Tuve Lyckhem i Askim Figur 1 Provtagningsområdenas lokalisering i Göteborg Båda områdena har duplikat system för spill- och dagvatten. Kartor över provtagningsområdena bifogas i bilaga 1. Parallellt med att prov har tagits i bostadsområdena har inkommande vatten till Ryaverket provtagits. Antalet anslutna personer inom Ryaverkets upptagningsområde redovisas nedan. Tabell 1 Anslutna till Ryaverket i fysiskt antal personer respektive personekvivalenter År Antal fysiskt anslutna personer (st) Totalt antal pe inkl industrins bidrag (pe) Medelvärde 2006/ För beräkning av antal personekvivalenter används, för Göteborg, en medelförbrukning per person på 170 liter per person och dygn. I beräkningar i föreliggande rapport har medelvärdet mellan 2006 och 2007 använts.

6 Sida 4 Provtagning Provtagningarna utfördes under så kallade lågflödesdygn, dvs. under dygn utan nederbörd. Detta för att undvika inblandning av regn/dagvatten. Provtagning utfördes med ISCO 6700 provtagare, se figur 1 nedan. Figur 2 Provtagningsutrustning ISCO 6700 Vid val av provtagningsutrustning har Gryaab så långt möjligt valt inerta material. Munstycket/sonden till provtagaren har varit i syrafast, rostfritt stål. Rostfritt material skulle kunna ge ett visst bidrag till förhöjda halter av krom och nickel men alternativet hade varit ett munstycke i plast vilket ansågs vara ett sämre alternativ. Sugslangens insida utgjordes av teflon, ett relativt inert material. Själva pumpslangen var i silikon. Glastunnor om 10 liter har använts som provtagningskärl. Provtagaren placerades i pumpbrunnen för respektive bostadsområde. Sonden placerades ca 0,5 meter ovan brunnens botten. För att få flödesproportionella prover styrdes provtagaren av spillvattenpumpens tillslag. Ett delprov togs varje gång pumpen startades och sögs till provtagningskärlet. På grund av det stora antalet parametrar som skulle analyseras krävdes en provvolym om ca 30 liter per dygn. Proven uttogs mellan kl 8.00 dag ett till kl 8.00 dag två men varje dygn delades in i tre delar varvid provtagningskärlen á 10 liter byttes tre gånger per dygn. De tre provtagningskärlen hälldes sedan upp i ett större kärl och homogeniserades med skakmaskin för att därefter fördelas på de provflaskor som krävdes för varje enskild analysparameter. Flödesmätning Inkommande vatten till Ryaverket mäts kontinuerligt. Dygnsflödet från bostadsområdena beräknades utifrån den pumpade volymen i pumpgropen, dvs. antalet pumptillslag multiplicerat med avsänkningsvolymen i pumpbrunnen plus det flöde som rinner till pumpgropen under tiden vattennivån sänks genom pumpning. I Norumsgärde har pumpbrunnen en cylindrisk form och avsänkningsvolymen har beräknats av Gryaab.

7 Sida 5 I Oxledsvägens pumpstation har avsänkningsvolymen också beräknats men då nedre delen av pumpbrunnen inte är helt cylinderformad utan svagt konisk, se figur 2 nedan, och inga ritningar på brunnen funnits tillgängliga, är utförd beräkning inte absolut utan en bästa uppskattning. Hög nivå i pumpbrunnen Avsänkningsvolymen Låg nivå i pumpbrunnen Figur 3 Schematisk bild av avsänkningsvolymen i Oxledsvägens pumpstation Vidare har denna pumpstation en städfunktion som innebär att brunnen pumpas tom ca 15 gånger per dygn. Under dessa tömningar erhålls en annan avsänkningsvolym vilket medtagits i beräkningen av dygnsflödet genom Oxledsvägens pumpstation. Flöden I tabell 1 redovisas beräknade spillvattenflöden vid de tre provtagningspunkterna vid varje provtagningsomgång samt levererad vattenmängd i liter per invånare och dygn. Vattenförbrukningen i respektive område har jämförts med uppmätt spillvattenmängd vid provtagningarna. Värden för vattenförbrukningen anges som levererad vattenmängd och baserar sig på uppgifter för 2003 och Levererad vattenmängd var ca 143 (140/146) liter per invånare och dygn till Oxledsvägen och ca 184 (184/183) liter per invånare och dygn till Norrumsgärde. Det uppmätta medelflödet i spillvattenpumpstationen var 259 liter per invånare och dygn i Oxledsvägen respektive 247 liter per invånare och dygn i Norumsgärde, se tabell 2. Skillnaden mellan levererad vattenmängd och spillvattenflödet är ett mått på hur stort inläckage av dränvatten som sker. I Oxledsvägen finns ett inläckage på ca 45 % och i Norumsgärde på ca 35 % i förhållande till levererad vattenmängd. De uttagna proven består därför av en blandning mellan hushållens spillvatten och det i ledningarna inläckande dräneringsvattnet. Föroreningsmängderna däremot baseras på antal anslutna personer och är därför oberoende av eventuell utspädning. I tabellen nedan anges medelvärdet mellan 2003 och 2004 avseende levererad vattenmängd till bostadsområdena.

8 Sida 6 Tabell 2 Spillvattenflöden och levererad vattenmängd Provtagningsomgång 1 (helg) Datum 14/15 maj /12 okt /25 apr /23 maj 2007 Oxledsvägen (Askim), 691 invånare Flöde (m 3 /dygn) Flöde (liter/inv*dygn) Medelspillvattenflöde (liter/inv*dygn) 259 Levererad vattenmängd (liter/inv*dygn) 143 Norumsgärde (Tuve), invånare Flöde (m 3 /dygn) Flöde (liter/inv*dygn) Medelspillvattenflöde (liter/inv*dygn) 247 Levererad vattenmängd (liter/inv*dygn) 184 Rya inkommande, antal anslutna invånare 2006/2007 var i medeltal st Flöde (m 3 /sekund) 2,70 3,52 3,15 2,22 Flöde (m 3 /dygn) Levererad vattenmängd till hela Göteborg 2004 (liter/inv*dygn) 180 Anlitade laboratorier För samtliga fyra provomgångar anlitades Analytica, numera ALS Laboratory Group. Grundämnesanalyser gjordes i vid labbet i Luleå. Organiska ämnen analyserades delvis vid laboratoriet i Täby men delvis vid andra av ALS anlitade lab. utanför Sveriges gränser. Göteborg Vatten (Lackarebäck) har analyserat metallerna bly, kadmium, koppar, krom, kvicksilver, nickel och zink parallellt med Analytica. Gryaabs eget lab. har vid några tillfällen analyserat totalfosfor respektive totalkväve parallellt med Analytica. Detta anges i föreliggande fall i tabellen med analysresultat i bilaga 2 med L för Lackarebäck och G för Gryaabs lab.

9 Sida 7 Analyserade parametrar Vid provtagningsomgången 2006/07 analyserades 175 parametrar. Dessa har grupperats i följande grupper. Förutom de parametrar från 1988 som varit möjliga att analysera har sådana ämnen eller ämnesgrupper som varit särskilt omdiskuterade de senaste åren valts ut. Oorganiska/fysikaliska parametrar Organiska samlingsparametrar Olja Tungmetaller Övriga metaller samt grundämnen Tensider LAS - Linjära alkylbensensulfonater Ftalater Aromatiska kolväten Fenoler och klorfenoler Klorerade alifater Klorbensener Bekämpningsmedel PCB Polyklorerade bifenyler Trihalometaner (THM) bildas som reaktionsprodukter av klor och organiska föreningar Bromerade flamskyddsmedel Tennorganiska föreningar Dioxin och dibensofuraner Fosforsyraestrar Övriga: PFOS Triclosan Översikt av analyserade ämnen I följande tabell redovisas analyserade parametrar vid referensprovtagningen 2006/2007. Parametrarna redovisas per grupp och har sorterats i fyra kolumner. I den första kolumnen visas ämnen som detekterats både på Rya inkommande och i ett eller båda bostadsområden. Om ämnen enbart hittats i det ena området anges det med O för Oxledsvägen och N för Norumsgärde. I den andra kolumnen visas ämnen som enbart detekterats på Rya inkommande. I den tredje kolumnen redovisas ämnen som inte detekterats i Rya inkommande utan enbart i ett eller båda bostadsområden. I den fjärde och sista kolumnen redovisas ämnen som inte detekterats i någon av provtagningspunkterna vid de fyra provtagningstillfällena. Förutom redovisade parametrar i nedanstående tabell har även ph, konduktivitet, TS-halt, glödrest av TS och suspenderad substans samt alkalinitet analyserats. Tabell 3 Översikt över analyserade ämnen, sorterade efter var de detekterats Ämnen som detekterades både på Rya inkommande och i båda eller ett N eller O bostadsområde Oorganiska parametrar Totalfosfor (Total-P) Totaltkväve (Total-N) Cyanid total Suspenderad substans (Susp.) Ammoniumkväve (NH 4 -N) Klorid Sulfat, Sulfid, Sulfit Ämnen som enbart detekterades på Rya inkommande Nitritkväve (NO 2 -N) Ämnen som enbart detekterades i bostadsområden N eller O Ämnen som aldrig detekterades Nitratkväve (NO 3 -N) Cyanid fri

10 Sida 8 Ämnen som detekterades både på Rya inkommande och i båda eller ett N eller O bostadsområde Organiska samlingsparametrar COD, BOD 7, TOC, AOX Olja tot ext alifater opolära alifater tot ext aromater Oljeindex fraktion >C10-C16 fraktion >C16-C22 fraktion >C22-C30 fraktion >C30-C40 Tungmetaller Bly, Järn, Kadmium, Kobolt, Koppar, Krom, Kvicksilver, Mangan, Nickel, Zink Övriga metaller och andra grundämnen Aluminium, Antimon, Arsenik, Barium, Beryllium, Bor, Brom, Cerium, Gadolinium, Gallium, Jod, Kalcium, Kalium, Kisel, Lantan, Litium, Magnesium, Molybden, Natrium, Neodym, Praseodym, Samarium, Selen, Strontium, Svavel, Tallium, Tenn, Titan, Uran, Vanadin, Vismut, Yttrium, Zirkonium Tensider och nonylfenol Tensider, nonjon, anjon resp katjon, 4-nonylfenol Linjära alkylbensensulfonater (LAS) Decylbensensulfonat Dodecylbensensulfonat Undecylbensensulfonat Ftalater Butylbenzylftalat (BBP) Di-(2-etylhexyl)ftalat (DEHP) Dietylftalat (DEP) Di-n-butylftalat (DBP) Ämnen som enbart detekterades på Rya inkommande Ämnen som enbart detekterades i bostadsområden N eller O Silver O, N Ämnen som aldrig detekterades Rutenium Nonylbensensulfonat Pentadecylbensensulfonat Tetradecylbensensulfonat Tridecylbensensulfonat Dimetylftalat (DMP)

11 Sida 9 Ämnen som detekterades både på Rya inkommande och i båda eller ett N eller O bostadsområde Aromatiska kolväten Ämnen som enbart detekterades på Rya inkommande Ämnen som enbart detekterades i bostadsområden N eller O Ämnen som aldrig detekterades summa Xylener N Benzo(a)pyren Bensen N Styren Toluen Naftalen Indeno(1,2,3-c,d)- pyren Etylbensen N Dibenzofuran Benzo(b)fluoren 1-Metylnaftalen Benzo(b,j,k)fluoranten 2-Metylnaftalen 2,3,5-Trimetylnaftalen (TMN) 2,3-Dimetylnaftalen (DMN) Benzo(a)antracen N Bifenyl Fenantren Fluoranten Krysen N Pyren Bekämpningsmedel (*-klorerade) 2-Nitrofenol 4,4 DDD * 4,4 DDE * 4,4 DDT * Hexaklorbensen * Lindan * Nitrobensen Pentaklorbensen Klorerade alifater Kloroform (triklormetan) Tetrakloreten 1,1,1-Trikloretan Trikloreten O 1,1,2-Trikloretan Diklormetan Tetraklormetan Fenoler och klorfenoler Fenol 2,4,6-Triklorfenol m-kresol Pentaklorfenol o-kresol p-kresol Klorbensener Monoklorbensen 1,4-Diklorbensen N 1,2,4-Triklorbensen 1,2-Diklorbensen 1,3-Diklorbensen PCB PCB 101 N PCB 28, 52, 118, 138, 153, 180 Trihalometaner Bromdiklormetan Bromoform (Tribrommetan) Dibromklormetan

12 Sida 10 Ämnen som detekterades både på Rya inkommande och i båda eller ett N eller O bostadsområde Bromerade flamskyddsmedel tetrabde, pentabde, nonabde BDE 47, BDE 99, BDE 100 dekabrombifenyl (DeBB) Ämnen som enbart detekterades på Rya inkommande Ämnen som enbart detekterades i bostadsområden N eller O hexabde N Ämnen som aldrig detekterades heptabde, oktabde, dekabde Hexabromcyklododekan (HBCDD) tetrabrombisfenol-a (TBBA) Tennorganiska föreningar Dibutyltenn Difenyltenn Tetrabutyltenn N Trifenyltenn Dioktyltenn Monofenyltenn Tricyklohexyltenn O Monobutyltenn Monooktyltenn Tributyltenn Fosforsyraester Tri-n-butylfosfat Övriga PFOS Triclosan Dioxin och dibensofuraner 1,2,3,4,6,7,8-heptaCDD 1,2,3,6,7,8-hexaCDD 2,3,7,8-tetraCDF O,N 2,3,7,8-tetraCDD Oktaklordibensodioxin 1,2,3,4,7,8-hexaCDF 2,3,4,7,8-pentaCDF 1,2,3,7,8-pentaCDD 1,2,3,4,7,8-hexaCDD 1,2,3,6,7,8-hexaCDF N 1,2,3,7,8,9-hexaCDD 1,2,3,4,6,7,8-heptaCDF 1,2,3,7,8-pentaCDF Oktakloriddibensofuran 1,2,3,7,8,9-hexaCDF sum WHO-PCDD/F-TEQ 2,3,4,6,7,8-hexaCDF 1,2,3,4,7,8,9-heptaCDF Hushållens bidrag till Ryaverket Halter I bilaga 2 redovisas samtliga analysresultat per provtagningsplats och provomgång. Antal analyserade parametrar denna provomgång uppgår till 175 st motsvarande ca värden. Samtliga värden har som ovan nämnts analyserats av ALS Laboratory Group. I de fall proverna även analyserats av Lackarebäck eller Gryaabs lab. har dessa värden också angetts med L respektive G och dessa värden har tagits med vid beräkning av medelvärdet. För varje provtagningsplats och för varje parameter kan både absoluta tal och mindre-än värden finnas. Angivna mindre-än värden kan dessutom vara olika för samma parameter vid olika provomgångar med upp till en faktor 10 och i något enstaka fall (bekämpningsmedel) upp till en faktor I vissa fall saknas ett värde helt. För varje parameter har även beräknats ett medelvärde över de fyra provtagningstillfällena vilket också redovisas i bilaga 2.

13 Sida 11 Naturvårdsverket anger i sin vägledning om miljörapport daterad följande tumregler vid beräkning av årsutsläpp baserade på koncentrationsmätningar. Vid beräkning av årsvärden utifrån halter som ligger under detektionsgränsen bör det värde som motsvarar halva detektionsgränsen användas i beräkningen, under förutsättningen att minst ett koncentrationsvärde ligger över detektionsgränsen. I det följande används delvis det av Naturvårdsverket rekommenderade beräkningssättet avseende mindre-än värden med vissa modifikationer. I tabell 4 redovisas hur medelvärden för respektive parameter har beräknats per provtagningsplats. Vanligtvis finns fyra värden per parameter och provtagningsplats. Tecknet < ska läsas som mindre än. Färgerna anger antal mindre-än värden och följer med i bilaga 2 och 3 där ett färgat fält alltså anger ett viss mått på osäkerhet då det baserats på ett eller flera mindre-än värden. Tabell 4 Beskrivning av hur medelvärdet har beräknats OM OCH.. RÄKNAS MEDELVÄRDET 1 värde är <-värde 3 värden är absoluta tal..enligt två tredjedelsmetoden: Ett <-värde och medelvärdet av övriga absoluta värden där <värde /( <-värde +medel av absoluta värden)(2/3) ger ett medelvärde där det ursprungliga <-värdet har räknats som halva sitt värde. Resultatet presenteras som ett absoluttal. 2 värden är <-värde 3 värden är <-värde alla värden är absoluta tal några absoluta tal alla värden är <-värden 2 värden är absoluta tal 1 värde är absolut några värden saknas Om <-värde /( <-värde +medel av absoluta värden)>(2/3) alternativt om <-värdet är en tiopotens eller mer lägre än närmsta absoluttal räknas värdet som otillförlitligt och tas inte med i beräkning av medelvärdet samt markeras som överstuket i bilaga 2. Värden under detektionsgränsen anges som det värde som motsvarar halva detektionsgränsen. Värden under detektionsgränsen anges som det värde som motsvarar halva detektionsgränsen. Om något "<-än-värde" avviker mer eller likamed en tiopotens från andra "<-än-värden" räknas värdet som otillförlitligt och tas inte med i beräkningen av medelvärdet samt markeras som överstuket i bilaga 2...som summan av alla absoluta tal dividerat med antalet värden...som medelvärde av de värden som finns. Resultatet presenteras som ej detekterbart (ed). Mängder Föroreningsmängden från respektive bostadsområde har beräknats som ett medelvärde av fyra flödesproportionella prov per bostadsområde och redovisas i bilaga 3 som mängd per invånare och dygn. I de fall proverna även analyserats av Lackarebäck eller Gryaab har dessa värden också tagits med i beräkning av medelvärdet för respektive bostadsområde.

14 Sida 12 I bilaga 3 redovisas medelvärden för Oxledsvägen respektive Norumsgärde var för sig. Därutöver redovisas ett medelvärde från de två bostadsområdena i kolumnen, Medel från hushåll. Många parametrar visar snarlika mängder per invånare från de båda bostadsområdena, men för vissa parametrar, t.ex. suspenderad substans, organiska samlingsparametrar, olja, vissa tungmetaller, ftalaten DEHP samt fosforsyraestern Tri-n-butylfosfat, skiljer sig mängderna mera mellan de båda bostadsområdena. Av de parametrar som redovisas i bilaga 3 erhölls de högsta mängdvärdena från Norumsgärde för 65 parametrar och från Oxledsvägen för 42 parametrar. Inkommande föroreningsmängd till Ryaverket har beräknats som ett medelvärde av flödesproportionella prov under de fyra provtagningsdygnen och redovisas som kg/dygn. I de fall proverna även analyserats av Lackarebäck eller Gryaab har dessa värden också tagits med i beräkning av medelvärdet för inkommande föroreningsmängd. Mängderna innefattar således föroreningar från både hushåll och industrianslutningar. Samtliga mängder har redovisats med två värdesiffror. Hushållens föroreningsbidrag i procent av den föroreningsmängd som kommer till Ryaverket har beräknats. Denna beräkning är baserad på medelvärdet från Oxledsvägen och Norumsgärde i gram per invånare och dygn multiplicerat med antalet anslutna fysiska personer 2006/2007. I detta fall har medelvärdet av antalet anslutna personer 2006 respektive 2007 använts, dvs personer. Den mängd som då erhålls divideras med inkommande mängd till Ryaverket enligt vad som beskrivits i stycket ovan. Procenttalen har beräknats med samtliga värdesiffror medtagna. Det procenttal som då erhålls bygger på antagandet att föroreningskoncentrationen i spillvattnet från hela tillrinningsområdet motsvarar medelvärdet av förhållandet i Norumsgärde och Oxledsvägen. För vissa parametrar erhålls ett procenttal över 100 %. Detta inträffar framför allt då föroreningsmängderna mellan Oxledsvägen och Norumsgärde skiljer sig år relativt mycket och där det ena värdet bidrar till ett högre medelvärde. Det mest extrema utfallet inträffar med totalt extraherbara aromater där hushållen enligt beräkningen bidrar med % av inkommande mängder till Ryaverket. Mängderna från de båda bostadsområdena skiljer sig från 0,69 g/inv*dygn i Oxledsvägen och 4,7 g/inv*dygn i Norumsgärde. Om man gör en beräkning för respektive bostadsområde skulle procentandelen från hushåll istället variera mellan 280 och %, vilket naturligtvis också är orimligt. Storleken på hushållens bidrag är svårbedömt. Beräkningarna baseras på medelvärdet av fyra värden, visserligen flödesproportionella, men för vissa parametrar kan absoluta värden funnits tillgängliga från t.ex. bostadsområdena medan inkommande värden till Rya kan ha utgjort av ett till tre mindre-än värden, vilket var fallet i exemplet ovan med totalt extraherbara aromater. Vidare är hushållens totala bidrag beräknade utifrån fyra lågflödesdygn vilket inte ger en representativ bild av massflödet över året. När halten som mg/inv*d för någon parameter från ett bostadsområde varit under detektionsgränsen (ed) har detekterad halt från det andra bostadsområdet ansatts som medelvärde från hushåll. En del parametrar analyseras löpande på Rya inkommande och skulle man istället göra en jämförelse med de inkommande mängder som då erhålls och som redovisas i t.ex. miljörapporter skulle sannolikt andra värden erhållas. Vidare sker, för många organiska föreningar, en biologisk nedbrytning i avloppsvattnet och flera föreningar bryts ner redan under transporten i avloppsledningar till Ryaverket vilket också kan vara en del av förklaringen till värden över 100 %.

15 Västra Tuvevägen Bilaga 1, sid 13 Bilaga 1a, Karta över provtagningsområde Norumsgärde med tillhörande pumpstation Röd färg = spillvattenledningar Rosa färg = fastighetsgränser Norumsgärde pumpstation Norumsgärde Nolehultsvägen Norumshöjd Tuve Torg Arvesgärde

16 Bilaga 1, sid 14 Bilaga 1b, Karta över provtagningsområde Lyckhem med tillhörande pumpstation Oxledsvägen Hovås Hagstig Hovås Oxledsväg Oxledsvägens pumpstation Hovås Bräckaväg Hovås Vårlöksstig Hovås Starrstig Hovås Liljestig Hovås Videörtsstig Hovås Videörtsstig Björklundavägen Brottkärrsmotet Östra Kopparkärrsvägen Hovås Björnbärsgång Hovås Enebärsgång Västra Kopparkärrsvägen Röd färg = spillvattenledningar Rosa färg = fastighetsgränser Årekärrsvägen Hovås Snöbärsväg Hovås Mullbärsgång

17 Bilaga 2, Sida 15 Bilaga 2, Analysresultat 2006/2007 I nedanstående tabell redovisas samtliga analysresultat. Tabellbeskrivning Färgerna i kolumnen medel anger antal mindre-än värden som medelvärdet baserar sig på enligt det följande: Orange färg Grön färg Blå färg Ingen färg 1 st mindre än värde 2 st mindre än värden 3 st mindre än värden Medelvärdet baserar sig på uppmätta värden I tabellen finns även följande beteckningar: ed står för ej detekterbart och anges när alla värden legat under detektionsgränsen. Ett överstuket värde anger att värdet inte är tillförlitligt och därför inte tagits med vid beräkning av medelvärdet. saknas innebär att det inte finns något analysresultat. I tabell 4 i ovanstående rapport ges en beskrivning av hur medelvärdet räknats fram. Provtagningsomgångar anges som 1 till 4 och omfattar följande datum 1 14/15 maj 2006 (helg) 2 11/12 oktober /25 april /23 maj 2007

18 Parameter Enhet Bilaga 2, Sida 16 1 helg Medel 1 helg Medel 1 helg Medel Oxledsvägen Norumsgärde Rya inkommande Oorganiska/fysikaliska parametrar ph 7,4 7 6, ,8 6,6 6,8 7,2 7,1 6,8 6,9 Konduktivitet µs/cm Totalfosfor (Total-P) mg/l 6,6 R 6,4 R 5,3 4,7 6,5 R 7,9 R 2,9 2,2 5,1 R 4,8 R 5,5 4,3 5,8 6,4 5,8 6,2 7,4 6,3 4,4 4,4 4 Suspenderad substans mg/l (Susp.) Glödrest av susp. (GR av susp) mg/l < < < Torrsubstans (TS) g/l 0,55 0,5 0,35 Saknas 0,47 0,66 0,11 0,538 Saknas 0,44 0,59 0,64 0,429 Saknas 0,55 Glödrest av TS % 50, Saknas 47 39, ,4 Saknas 96 66,1 62,5 66 Saknas 65 (GR av TS) Ammoniumkväve mg/l (NH 4-N) Nitritkväve (NO 2-N) mg/l <0,01 <0,01 <0,01 <0,01 ed <0,01 <0,01 <0,01 <0,01 ed <0,01 <0,01 <0,01 0,01 0,0063 Nitratkväve (NO 3-N) mg/l <0,1 <0,1 <0,1 <0,01 ed <0,1 <0,1 <0,1 <0,1 ed <0,1 <0,1 <0,1 <0,1 ed Totaltkväve (Total-N) mg/l 37,4 R 42,2 R 34 R Alkalinitet, HCO 3 mg/l Cyanid fri mg/l <0,01 <0,01 <0,01 <0,01 ed <0,005 <0,005 <0,005 <0,005 ed <0,005 <0,005 <0,005 <0,005 ed Cyanid total mg/l 0,02 <0,01 <0,01 <0,01 0,008 0,017 <0,005 <0,005 <0,005 0,19 0,017 <0,005 <0,005 <0,005 0,0061 Klorid mg/l Sulfat mg/l , ,6 1, , Sulfid mg/l 0 0 Saknas Saknas 0,015 0,04 0,07 Saknas Saknas 0,055 0,05 0,06 Saknas Saknas 0,055 Sulfit mg/l 37 <1 27 < <1 38 < <1 28 <5 16 Organiska samlingsparametrar COD mg O2/l BOD7 mg O2/l TOC mg/l AOX mg/l <0,2 0,15 <0,01 <0,01 0,07 <0,2 0,21 <0,01 <0,01 0,08 <0,2 0,18 <0,01 <0,01 0,073

19 Bilaga 2, Sida 17 Parameter Enhet 1 helg Medel 1 helg Medel 1 helg Medel Oxledsvägen Norumsgärde Rya inkommande Olja tot ext alifater mg/l ,8 24 opolära alifater mg/l 5 3,6 1,9 2,6 3,3 6,4 0,78 7,8 11 6,5 1,7 0,77 1,6 1,59 1,4 tot ext aromater mg/l 2,5 4,5 1,4 <0,01 2,8 32 2,2 33 8,5 19 <0,5 1,6 <0,5 <0,1 0,54 Oljeindex mg/l 3,7 3,9 1,4 4,9 3,5 2,9 0, ,14 5,4 1,2 0,7 1,4 3,13 1,6 fraktion >C10-C16 mg/l 0,12 0,19 0,081 0,16 0,14 0,31 <0,01 0,59 0,809 0,57 0,27 0,12 0,25 0,26 0,23 fraktion >C16-C22 mg/l 0,37 0,61 0,23 2,1 0,82 0,44 0,042 3,2 0, ,16 0,098 0,19 1,12 0,39 fraktion >C22-C30 mg/l 1,8 1,7 0,39 1,2 1,3 1,3 0,21 4,3 2,08 2 0,41 0,3 0,62 0,81 0,54 fraktion >C30-C40 mg/l 1,4 1,4 0,45 1,5 1,2 0,83 0,3 4,6 1,75 1,9 0,35 0,18 0,35 0,95 0,46 Tungmetaller Bly µg/l 2,1 L 1,6 L 1,3 L 1,4 L 2,5 L 30 L 2,4 L 3,4 L 1,7 L 3,4 L 3,1 L 1,8 L 2,3 2,1 2,2 1,3 1,8 2,67 3,64 1,96 1,62 6 1,82 4,06 2,77 1,68 2,5 Järn µg/l Kadmium µg/l 0,13 L <0,1 L 0,10 L 0,09 L 0,16 L 0,11 L 0,10 L 0,22 L 0,1 L 0,14 L 0,12 L 0,11 L 0,14 <0,05 0,09 0,08 0,089 0,173 0,126 0,0999 0,1 0,14 0,129 0,117 0,149 0,112 0,12 Kobolt µg/l 0,48 0,54 0,6 0,34 0,49 0,542 0,502 0,415 0,21 0,42 0,457 0,698 0,778 0,554 0,62 Koppar Krom Kvicksilver µg/l µg/l µg/l 92 L 61 L 62 L 74 L 83 L 77 L 63 L 130 L 55 L 55 L 52 L 48 L , ,2 70, ,7 51,2 43,8 3,1 L 2,1 L 2,7 L 3,3 L 3,0 L 2,2 L 2,8 L 8,8 L 2,2 L 2,3 L 2,7 L 2,7 L 2,3 <0,9 2,6 1,3 2,2 1,51 1,54 3,08 <0,9 2,9 1,7 <0,9 2,14 1,37 1,9 0,03 L <0,1 L 0,007 L 0,05 L <0,1 L 0,75 L 0,05 L 0,35 L 0,03 L <0,1 L 0,03 L 0,04 L 0,034 <0,02 0,027 0,025 0,026 0,105 0,0375 0,101 0,0496 0,19 0,0273 0,0457 0,0337 0,0344 0,034 Mangan µg/l 77,6 79,2 69,1 73, ,2 86,3 67,5 61, ,7 107 Nickel Zink µg/l µg/l 3,1 L 2,0 L 2,6 L 3,1 L 4,0 L 8,4 L 3,5 L 5,3 L 2,8 L 3,7 L 3,2 L 8,4 L 2,8 2,9 3,1 2,3 2,7 4,38 4,4 4,23 2,64 4,6 2,64 4,72 3,55 3,02 81 L 73 L 77 L 110 L 99 L 80 L 70 L 250 L 50 L 64 L 70 L 61 L 88,7 91, , ,6 94, ,1 77,7 79,

20 Bilaga 2, Sida 18 Parameter Enhet 1 helg Medel 1 helg Medel 1 helg Medel Oxledsvägen Norumsgärde Rya inkommande Övriga metaller samt grundämnen Aluminium µg/l Antimon µg/l 0,321 0,317 0,141 0,19 0,24 0,244 0,355 0,153 0,194 0,24 0,344 0,65 0,388 0,34 0,43 Arsenik µg/l 1,81 <2,00 1 1,01 1,2 <1 <2 1,01 <1 0,75 1,3 <5 <1 1,03 1,33 Barium µg/l 30,4 33,5 24,5 22, ,7 33,4 23,6 21, ,4 38,4 37, Beryllium µg/l 0,0219 <0,0100 <0,0100 0,0126 0,011 0,0468 0,0528 <0,01 0,0235 0,028 0,0466 0,0635 0,0676 0,0374 0,054 Bor µg/l 50,2 41,3 32,9 39, ,6 50,1 63,5 82,4 59,7 74,5 84,2 89,9 92,6 85 Brom µg/l ,8 82,7 68, Cerium µg/l 1,58 2,9 1,63 1,37 1,9 1,85 2,46 1,25 0,972 1,6 1,83 2,95 1,94 1,42 2 Gadolinium µg/l 0,138 0,262 0,139 0,184 0,18 0,159 2,03 0,132 0,122 0,61 0,158 0,336 0,238 0,256 0,25 Gallium µg/l 0,5 0,184 0,239 0,0994 0,26 0,424 0,259 0,125 0,295 0,28 0,581 0,821 0,323 0,349 0,52 Jod µg/l <20,0 81,3 28,7 30,3 38 <20 19,6 19,1 12, ,3 53,3 49,9 57,9 46 Kalcium µg/l Kalium µg/l Kisel µg/l Lantan µg/l 1,02 2,06 1,12 <20 1,4 1,3 1,71 0,977 <20 1,3 1,17 1,89 1,37 <20 1,5 Litium µg/l 3,87 3,71 6,95 <10 4,8 4,11 3,93 2,96 <10 3,7 5,63 7,18 5,39 <10 5,8 Magnesium µg/l Molybden µg/l 1,59 <1 <1 1,05 0,91 2,31 1,51 1,14 1,28 1,6 3,64 1,54 2,02 1,52 2,2 Natrium µg/l Neodym µg/l 0,932 1,8 1,04 0,825 1,1 1,08 1,58 0,897 0, ,999 1,58 1,05 0,777 1,1 Praseodym µg/l 0,238 0,472 0,263 0,207 0,3 0,278 0,425 0,22 0,152 0,27 0,263 0,423 0,275 0,203 0,29 Rutenium µg/l <0,01 <0,01 <0,01 <0,01 ed <0,01 <0,01 <0,01 <0,01 ed <0,01 <0,01 <0,01 <0,01 ed Samarium µg/l 0,159 0,323 0,169 0,21 0,22 0,199 0,281 0,151 0,13 0,19 0,192 0,28 0,184 0,209 0,22 Selen µg/l 0,749 0,402 <0,020 0,31 0,37 0,984 0,338 <0,02 0,688 0,51 0,417 0,269 0,0139 0,248 0,24 Silver µg/l <0,5 <0,5 1,43 <0,50 0,55 <0,5 <0,5 5,06 <0,5 1,45 <0,5 <0,5 <0,5 <0,5 ed Strontium µg/l ,9 53, , ,7 96,4 98 Svavel µg/l Saknas Saknas Saknas Tallium µg/l 0,033 <0,010 0,019 0,019 0,019 0,0393 0,0123 0,0114 0,0161 0,02 0,0436 0,0117 0,0214 0,0229 0,025 Tenn µg/l 2,77 1,45 1,95 1,12 1,8 2,7 2,4 2 1,5 2,1 1,82 1,38 1,71 1,09 1,5

21 Bilaga 2, Sida 19 Parameter Enhet 1 helg Medel 1 helg Medel 1 helg Medel Oxledsvägen Norumsgärde Rya inkommande Titan µg/l 23, ,8 15, ,9 12, , , Uran µg/l 0,533 0,808 0,648 0,584 0,64 0,76 1,13 0,45 0,4 0,68 0,754 1,01 0,688 0,595 0,76 Vanadin µg/l 0,825 1,13 0,707 1,09 0,94 0,89 1,09 0,72 0,92 0,9 0,946 1,69 1,52 1 1,3 Vismut µg/l 0,348 0,272 0,2 0,251 0,27 0,32 0,32 0,18 0,28 0,28 0,38 0,14 0,183 0,177 0,22 Yttrium µg/l 0,635 1,32 0,82 0,643 0,85 0,86 1,31 0,78 0,42 0,84 0,747 1,19 0,827 0,567 0,83 Zirkonium µg/l 2,37 1,35 0,662 <10 1,5 0,73 1,32 0,65 <10 0,9 0,56 0,944 0,587 <10 0,7 Tensider (Observera enheterna) Tensider, nonjon mg/l 1,3 1,2 0,75 4 1,8 1,6 2 2,2 6,3 3 0,45 0,63 0,97 4,9 1,7 Tensider, anjon mg/l 2 0,89 1,2 0,59 1,2 3,4 2,3 1,6 1,2 2,1 0,68 0,54 0,86 0,45 0,63 Tensider, katjon mg/l 0,72 0,26 0,79 0,58 0,59 0,77 0,27 1,3 0,57 0,73 0,37 0,25 0,6 0,66 0,47 4-nonylfenol µg/l 4 1,43 2 5,86 3,3 1,6 2, ,2 1,9 0,82 1,8 3,5 2 LAS - Linjära alkylbensensulfonater decylbensensulfonat mg/l 0,13 <0,1 <0,1 <0,1 0,07 0,14 <0,1 <0,1 <0,1 0,073 0,135 <0,1 <0,1 <0,1 0,071 Dodecylbensensulfonat mg/l 0,13 <0,1 <0,1 <0,1 0,07 0,18 <0,1 <0,1 <0,1 0,083 0,14 <0,1 <0,1 <0,1 0,073 nonylbensensulfonat mg/l <0,05 <0,1 <0,1 <0,1 ed <0,05 <0,1 <0,1 <0,1 ed <0,05 <0,1 <0,1 <0,1 ed Pentadecylbensensulfonat Tetradecylbensensulfonat Tridecylbensen sulfonat Undecylbensen sulfonat Ftalater mg/l <0,05 <0,1 Saknas Saknas ed <0,05 <0,1 Saknas Saknas ed <0,05 <0,1 Saknas Saknas ed mg/l <0,05 <0,1 <0,1 <0,1 ed <0,05 <0,1 <0,1 <0,1 ed <0,05 <0,1 <0,1 <0,1 ed mg/l <0,05 <0,1 <0,1 <0,1 ed <0,05 <0,1 <0,1 <0,1 ed <0,05 <0,1 <0,1 <0,1 ed mg/l 0,085 <0,1 <0,1 <0,1 0,059 0,11 <0,1 <0,1 <0,1 0,065 0,091 <0,1 <0,1 <0,1 0,06 Butylbenzylftalat µg/l 19 3,6 1,3 1,8 6,4 24 2,1 2,2 4 8,1 2,9 <1 <1 <1 1,1 (BBP) Di-(2-etylhexyl)ftalat µg/l , , , (DEHP) Dietylftalat (DEP) µg/l 5, ,6 6,2 5, ,5 7,8 2,9 4,3 1,9 <1 2,4 Dimetylftalat (DMP) µg/l <1 <1 <1 <1 ed <1 <1,1 <1 <1 ed <1 <1 <1 <1 ed Di-n-butylftalat (DBP) µg/l 2,9 7,2 1,1 1,7 3,2 5,8 <2 1,3 1,5 2,4 2,7 <1,5 <1 <1 1,1

22 Bilaga 2, Sida 20 Parameter Enhet 1 helg Medel 1 helg Medel 1 helg Medel Oxledsvägen Norumsgärde Rya inkommande Aromatiska kolväten Bensen µg/l <0,2 <0,2 <0,2 <0,2 ed 0,78 <0,2 <0,2 <0,2 0,27 <0,2 <0,2 <0,2 <0,2 ed Etylbensen µg/l <0,2 <0,2 <0,2 <0,2 ed 0,95 <0,2 <0,2 <0,2 0,31 <0,2 <0,2 <0,2 <0,2 ed summa Xylener µg/l <0,2 <0,2 <0,2 <0,2 ed 4,8 <0,2 <0,2 <0,2 1,3 <0,2 0,4 0,42 0,65 0,39 Toluen µg/l <0,2 0,8 <0,2 <0,2 0,28 9,6 0,91 0, ,9 1,4 1,4 0,7 1,4 Styren µg/l <0,2 <1 <1 <0,2 ed <0,2 <1 <1 <0,2 ed <0,2 <1 <1 <0,2 ed Naftalen µg/l 0,15 0,18 0,04 0,077 0,11 0,4 0,073 0,12 0,1 0,17 0,15 0,1 0,15 0,15 0,14 1-Metylnaftalen µg/l 0,1 0,12 0,018 <0,05 0,066 0,11 0,012 0,063 <0,05 0,053 0,057 0,025 0,065 0,065 0,053 2-Metylnaftalen µg/l 0,15 0,13 0,015 <0,05 0,08 0,18 0,015 0,069 <0,05 0,072 0,07 0,027 0,073 0,082 0,063 2,3,5-Trimetylnaftalen µg/l <0,01 <0,01 <0,01 0,052 0,017 <0,01 <0,01 <0,01 0,018 0,0083 <0,01 <0,01 0,012 <0,01 0,0068 2,3-Dimetylnaftalen µg/l <0,01 <0,01 0,19 0,11 0,078 <0,03 <0,01 0,27 0,41 0,18 <0,01 <0,01 0,14 0,16 0,078 Benzo(a)antracen µg/l <0,01 <0,01 <0,01 <0,05 ed <0,01 <0,01 0,033 <0,05 0,017 <0,01 0,015 0,023 0,014 0,014 Benzo(a)pyren µg/l <0,01 <0,01 <0,01 <0,05 ed <0,01 <0,01 <0,01 <0,05 ed <0,01 <0,01 0,012 <0,01 0,0068 Benzo(b)fluoren µg/l <0,01 <0,01 <0,01 Saknas ed <0,01 <0,01 <0,01 Saknas ed <0,01 <0,01 <0,01 Saknas ed Benzo(b,j,k)fluoranten µg/l <0,03 <0,03 <0,03 <0,15 ed <0,03 <0,03 <0,03 <0,15 ed <0,03 <0,03 <0,03 <0,03 ed Bifenyl µg/l 0,034 0,038 0,1 0,03 0,05 0,057 0,025 0,084 0,13 0,074 0,031 0,026 0,072 0,11 0,06 Dibenzofuran µg/l <0,01 <0,01 <0,01 <0,03 ed <0,01 <0,01 <0,01 <0,1 ed <0,01 <0,01 <0,01 <0,03 ed Fenantren µg/l 0,1 0,025 0,037 <0,05 0,047 0,04 0,039 0,085 0,19 0,089 0,037 0,068 0,064 0,096 0,066 Fluoranten µg/l 0,025 <0,01 0,013 <0,05 0,017 0,023 0,017 0,042 <0,05 0,027 0,02 0,037 0,041 0,054 0,038 Indeno(1,2,3-c,d)pyren µg/l <0,01 <0,01 <0,02 <0,05 ed <0,01 <0,01 <0,01 <0,05 ed <0,01 <0,01 0,021 0,021 0,013 Krysen µg/l <0,01 <0,01 <0,01 <0,05 ed <0,01 <0,01 0,019 <0,05 0,014 <0,01 0,017 0,017 0,013 0,013 Pyren µg/l 0,038 <0,01 0,014 <0,05 0,021 0,018 0,017 0,023 <0,05 0,021 0,017 0,027 0,036 0,047 0,032 Fenoler och klorfenoler Fenol µg/l <0, , <0,1 40 m-kresol µg/l 0,48 <0,1 <0,1 <0,1 0,16 0,44 <0,1 0,27 <0,1 0,2 0,24 0,12 0,21 <0,1 0,16 o-kresol µg/l 0,17 0,11 <0,1 <0,1 0,095 0,29 0,16 0,18 <0,1 0,17 0,27 0,31 0,33 <0,1 0,24 p-kresol µg/l <0, , <0, ,4,6-Triklorfenol µg/l <0,1 <0,1 <0,1 <0,1 ed <0,1 <0,1 <0,1 <0,1 ed <0,1 <0,1 <0,1 <0,1 ed Pentaklorfenol µg/l <0,1 <0,1 <0,1 <0,1 ed <0,1 <0,1 <0,1 <0,1 ed <0,1 <0,1 <0,1 <0,1 ed

23 Bilaga 2, Sida 21 Parameter Enhet 1 helg Medel 1 helg Medel 1 helg Medel Oxledsvägen Norumsgärde Rya inkommande Klorerade alifater 1,1,1-Trikloretan µg/l <0,1 <0,1 <0,2 <0,2 ed <0,1 <0,1 <0,2 <0,2 ed <0,1 <0,1 <0,2 <0,2 ed 1,1,2-Trikloretan µg/l <0,5 <0,5 <0,5 <0,5 ed <0,5 <0,5 <0,5 <0,5 ed <0,5 <0,5 <0,5 <0,5 ed Diklormetan µg/l <1 <1 <1 <1 ed <1 <1 <1 <1 ed <1 <1 <2 <1 ed Kloroform µg/l 0,36 0,48 0,27 <0,2 0,3 0,85 0,6 0,84 0,45 0,69 0,3 0,61 <0,2 <0,2 0,28 (triklormetan) Tetrakloreten µg/l <0,1 <0,5 <0,1 <0,1 ed <0,1 <0,5 <0,1 <0,1 ed 0,37 <0,5 0,14 0,2 0,24 Tetraklormetan µg/l <0,1 <0,1 <0,2 <0,2 ed <0,1 <0,1 <0,2 <0,2 ed <0,1 <0,1 <0,2 <0,2 ed Trikloreten µg/l <0,1 0,14 <0,1 <0,1 0,073 <0,1 <0,1 <0,1 <0,1 ed <0,1 0,12 0,27 <0,1 0,12 Klorbensener 1,2,4-Triklorbensen µg/l <0,01 <0,01 <0,01 <0,01 ed <0,01 <0,01 <0,01 <0,035 ed <0,01 <0,01 <0,01 <0,01 ed 1,2-Diklorbensen µg/l <0,01 <0,01 <1 <0,01 ed <0,01 <0,01 <1 <0,01 ed <0,01 <0,01 <1 <0,01 ed 1,3-Diklorbensen µg/l <0,01 <0,01 <1 <0,01 ed <0,01 <0,01 <1 <0,01 ed <0,01 <0,01 <1 <0,01 ed 1,4-Diklorbensen µg/l <0,01 <0,01 <1 <0,01 ed 0,021 <0,01 <1 0,19 0,18 <0,01 <0,01 <1 <0,01 ed Monoklorbensen µg/l <0,01 <0,01 <1 0,012 0,006 <0,01 <0,01 <1 0,021 0,01 <0,01 <0,01 <1 0,014 0,008 Bekämpningsmedel (*klorerade-) (Observera enheterna) 2-Nitrofenol µg/l <0,1 <0,5 <0,5 <0,2 ed <0,1 <0,5 <0,2 <0,2 ed <0,1 <0,5 <0,5 <0,2 ed 4,4 DDD * ng/l <10 <10 <0,01 <0,01 ed <10 <10 <0,01 <0,01 ed <10 <10 <10 <0,01 ed 4,4 DDE * ng/l <10 <10 <0,01 <0,01 ed <10 <10 <0,01 <0,01 ed <10 <10 <10 <0,01 ed 4,4 DDT * ng/l <10 <10 <0,01 <0,01 ed <10 <10 <0,01 <0,01 ed <10 <10 <10 <0,01 ed Hexaklorbensen * ng/l <0,01 <0,01 <0,01 <0,01 ed <0,01 <0,01 <0,01 <0,01 ed <0,01 <0,01 <0,01 <0,01 ed Lindan * ng/l <0,01 <0,01 <0,01 <0,01 ed <0,01 <0,01 <0,01 <0,01 ed <0,01 <0,01 <0,01 <0,01 ed Nitrobensen µg/l <0,1 <0,1 <0,5 <0,1 ed <0,1 <0,1 <0,5 <0,1 ed <0,1 <0,1 <0,5 <0,1 ed Pentaklorbensen * µg/l <0,01 <0,01 <0,01 <0,01 ed <0,01 <0,01 <0,01 <0,01 ed <0,01 <0,01 <0,01 <0,01 ed

24 Bilaga 2, Sida 22 Parameter Enhet 1 helg Medel 1 helg Medel 1 helg Medel Oxledsvägen Norumsgärde Rya inkommande PCB - Polyklorerade bifenyler PCB 101 µg/l <0,01 <0,01 <0,01 <0,01 ed 0,015 <0,01 <0,01 <0,01 0,0075 <0,01 <0,01 <0,01 <0,01 ed PCB 118 µg/l <0,01 <0,01 <0,01 <0,01 ed <0,01 <0,01 <0,01 <0,01 ed <0,01 <0,01 <0,01 <0,01 ed PCB 138 µg/l <0,01 <0,01 <0,01 <0,01 ed <0,01 <0,01 <0,01 <0,01 ed <0,01 <0,01 <0,01 <0,01 ed PCB 153 µg/l <0,01 <0,01 <0,01 <0,01 ed <0,01 <0,01 <0,01 <0,01 ed <0,01 <0,01 <0,01 <0,01 ed PCB 180 µg/l <0,01 <0,01 <0,01 <0,01 ed <0,01 <0,01 <0,01 <0,01 ed <0,01 <0,01 <0,01 <0,01 ed PCB 28 µg/l <0,01 <0,01 <0,01 <0,01 ed <0,01 <0,01 <0,01 <0,01 ed <0,01 <0,01 <0,01 <0,01 ed PCB 52 µg/l <0,01 <0,01 <0,01 <0,01 ed <0,01 <0,01 <0,01 <0,01 ed <0,01 <0,01 <0,01 <0,01 ed Trihalometaner Bromdiklormetan µg/l <0,5 <0,5 Saknas <0,5 ed <0,5 <0,5 Saknas <0,5 ed <0,5 <0,5 <0,1 <0,5 ed Bromoform µg/l <0,5 <0,5 Saknas <0,5 ed <0,5 <0,5 Saknas <0,5 ed <0,5 <0,5 <0,5 <0,5 ed (Tribrommetan) Dibromklormetan µg/l <0,5 <0,5 Saknas <0,5 ed <0,5 <0,5 Saknas <0,5 ed <0,5 <0,5 <0,1 <0,5 ed Bromerade flamskyddsmedel BDE 100 µg/l 0,0008 <0,0005 0,0008 0,0003 0, ,0009 <0,0005 <0,0002 0,001 0, ,0011 <0,0005 0,00074 Saknas 0,0007 BDE 47 µg/l 0,018 0,0036 0,0032 0,0012 0,01 0,025 0,0065 0,0039 0,0034 0,01 0,0047 0,0045 0,0032 0,0029 0,0038 BDE 99 µg/l 0,012 <0,0005 0,0006 0,0036 0,0041 0,016 <0,0008 0,0008 0,0058 0,0058 0,006 0, ,0026 0, ,0024 dekabde µg/l <0,01 <0,05 <0,01 <0,01 ed <0,01 <0,05 <0,01 <0,01 ed <0,01 <0,02 <0,01 <0,01 ed dekabrombifenyl µg/l 0,04 0,12 0,027 0,022 0,05 0,011 0,14 <0,01 0,032 0,047 0,01 0,21 0,06 0,054 0,084 (DeBB) heptabde µg/l <0,004 <0,01 <0,002 <0,002 ed <0,004 <0,01 <0,002 <0,002 ed <0,004 <0,01 <0,002 <0,002 ed hexabde µg/l <0,002 <0,005 <0,001 <0,001 ed <0,002 <0,0005 <0,001 0,0016 0,00084 <0,002 <0,005 <0,001 <0,001 ed Hexabromcyklododekan µg/l <0,1 <0,1 <0,02 <0,02 ed <0,1 <0,1 <0,02 <0,02 ed <0,01 <0,1 <0,02 <0,02 ed (HBCD) nonabde µg/l <0,01 <0,02 <0,01 0,01 0,008 <0,01 <0,02 <0,01 0,01 0,0075 <0,01 <0,02 <0,01 0,0073 0,0068 oktabde µg/l <0,01 <0,01 <0,002 <0,002 ed <0,01 <0,01 <0,002 <0,002 ed <0,005 <0,01 <0,002 <0,002 ed pentabde µg/l 0,013 <0,005 <0,002 0,0039 0,005 0,017 <0,005 <0,002 0,0068 0,006 0,0071 <0,005 0,0033 <0,001 0,0034 tetrabde µg/l 0,018 <0,005 0,0032 0,0012 0,0062 0,025 0,0065 0,0039 0,0034 0,01 0,0047 <0,005 0,0032 0,0029 0,0033 tetrabrombisfenol-a (TBBA) µg/l <0,005 <0,01 <0,005 <0,005 ed <0,005 <0,01 <0,005 <0,005 ed <0,005 <0,01 <0,005 <0,005 ed

25 Bilaga 2, Sida 23 Parameter Enhet 1 helg Medel 1 helg Medel 1 helg Medel Oxledsvägen Norumsgärde Rya inkommande Tennorganiska föreningar Dibutyltenn µg/l 0,025 0,033 0,038 0,06 0,039 0,014 0,42 0,38 0,1 0,23 0,026 0,035 0,49 0,15 0,18 Difenyltenn µg/l <0,001 <0,001 <0,001 <0,001 ed <0,001 <0,001 <0,001 <1 ed <0,001 <0,001 0,045 <0,001 0,012 Dioktyltenn µg/l 0,0079 <0,001 0,023 Saknas 0,01 0,0032 <0,001 0,045 Saknas 0,016 0,0022 <0,001 0,039 Saknas 0,014 Monobutyltenn µg/l 0,088 0,026 0,045 0,047 0,052 0,065 0,097 0,29 0,089 0,14 0,018 0,015 0,065 0,066 0,041 Monofenyltenn µg/l <0,001 <0,001 <0,001 <0,001 ed <0,001 <0,001 <0,001 <1 ed <0,001 <0,001 0,0026 <0,001 0,001 Monooktyltenn µg/l 0,019 <0,001 0,024 Saknas 0,015 0,03 <0,001 0,04 Saknas 0,024 0,0056 <0,001 0,013 Saknas 0,0064 Tetrabutyltenn µg/l <0,001 <0,001 <0,001 <0,001 ed <0,001 <0,001 0,0072 <1 0,003 <0,001 <0,001 <0,001 <0,001 ed Tributyltenn µg/l 0,0037 <0,001 0,012 0,0078 0,006 0,0032 <0,001 0,0073 0,0034 0,0036 0,0039 <0,001 0,0083 0,0073 0,0065 Tricyklohexyltenn µg/l <0,001 <0,001 0,016 <0,001 0,004 <0,001 <0,001 <0,001 <1 ed <0,001 <0,001 <0,001 <0,001 ed Trifenyltenn µg/l <0,001 <0,001 <0,001 <0,001 ed <0,001 <0,001 <0,001 <1 ed <0,001 <0,001 <0,001 <0,001 ed Fosforsyraester Tri-n-butylfosfat µg/l <0,1 11 <0,1 <0,1 2,788 <0,1 27 0,88 0,71 7,2 <0,1 7,1 <0,1 <0,1 0,013 Övriga PFOS µg/l 1,5 2,5 <0,5 <0,05 1,069 1,9 5 <0,5 0,41 1,9 0,6 <1 <0,5 <0,05 0,34 Triclosan µg/l <0,1 0,27 0,67 0,44 0,3575 <0,1 0,3 0,96 1,4 0,68 <0,1 0,35 0,48 0,52 0,35 Dioxiner (PCDD) och dibensofuraner (PCDF) 2,3,7,8-tetraCDD ng/l <0,0011 <0,0025 <0,0008 <0,0008 <0,0010 <0,0027 <0,0009 <0,0012 <0,0011 <0,0042 <0,0011 <0,0010 1,2,3,7,8-pentaCDD ng/l <0,0024 <0,0087 <0,0018 <0,0015 <0,0012 <0,0088 <0,0015 <0,0025 <0,0023 <0,0051 <0,0015 <0,0015 1,2,3,4,7,8-hexaCDD ng/l <0,0049 <0,0061 <0,0029 <0,0024 <0,0027 <0,0067 <0,0023 <0,0032 <0,0037 <0,011 <0,0035 <0,0026 1,2,3,6,7,8-hexaCDD ng/l <0,0049 <0,0061 <0,0029 <0,0024 <0,0027 <0,0067 <0,0023 <0,0032 <0,0037 <0,011 0,016 <0,0026 1,2,3,7,8,9-hexaCDD ng/l <0,0049 <0,0061 <0,0029 <0,0024 <0,0027 <0,0067 <0,0023 <0,0032 <0,0037 <0,011 <0,0035 <0,0026 1,2,3,4,6,7,8- heptacdd Oktakloridibensodioxin ng/l <0,0069 0,045 0,026 <0,0070 0,026 <0,016 0,034 <0,0034 0,052 <0,053 0,36 0,028 ng/l 0,21 0,25 0,21 0,07 0,20 0,12 0,30 0,25 0,17 <0,13 0,71 0,085

26 Bilaga 2, Sida 24 Parameter Enhet 1 helg Medel 1 helg Medel 1 helg Medel Oxledsvägen Norumsgärde Rya inkommande 2,3,7,8-tetraCDF ng/l <0,0007 <0,0062 0,0030 <0,0009 <0,0014 0,0049 <0,0011 <0,0078 <0,0011 <0,010 <0,0007 <0,0031 1,2,3,7,8-pentaCDF ng/l <0,0014 <0,0020 <0,0011 <0,0014 <0,0013 <0,0036 <0,0011 <0,0014 <0,0015 <0,0035 <0,0015 <0,0014 2,3,4,7,8-pentaCDF ng/l <0,0014 <0,0020 <0,0011 <0,0014 <0,0013 <0,0036 <0,0011 <0,0014 0,0056 <0,0035 <0,0015 <0,0014 1,2,3,4,7,8-hexaCDF ng/l <0,0059 <0,012 0,0034 <0,0024 0,0072 <0,0053 <0,0022 <0,0027 <0,0091 <0,0082 0,0069 <0,0025 1,2,3,6,7,8-hexaCDF ng/l <0,0059 <0,012 <0,0026 <0,0024 0,0049 <0,0053 <0,0022 <0,0027 <0,0091 <0,0082 0,0034 <0,0025 1,2,3,7,8,9-hexaCDF ng/l <0,0059 <0,012 <0,0026 <0,0024 <0,0033 <0,0053 <0,0022 <0,0027 <0,0091 <0,0082 <0,0028 <0,0025 2,3,4,6,7,8-hexaCDF ng/l <0,0059 <0,012 <0,0026 <0,0024 <0,0033 <0,0053 <0,0022 <0,0027 <0,0091 <0,0082 <0,0028 <0,0025 1,2,3,4,6,7,8- heptacdf 1,2,3,4,7,8,9- heptacdf Oktakloriddibensofuran ng/l 0,17 0,28 0,093 <0,019 0,17 0,13 0,02 <0,0034 0,35 0,26 0,72 <0,0033 ng/l <0,0069 <0,0070 <0,0049 <0,019 <0,0033 <0,0040 <0,0031 <0,0034 <0,023 <0,033 0,0095 <0,0033 ng/l 0,067 0,12 0,17 <0,0073 0,12 0,066 0,062 0,077 0,17 <0,044 1,1 0,029 Sum* WHO-PCDD/F-TEQ ng/l 0,0017 0,0034 0,0019 0, ,0018 0,0032 0,0019 0, , ,0015 0,0069 0,0026 0,014 0, ,006 * För dioxiner/dibensofuraner används en metod med TEF (toxic equivalent factor) för riskvärdering av dioxinlika ämnen. Då denna faktor multipliceras med koncentrationen av ämnet erhålls TCDD-ekvivalenten eller den toxiska ekvivalenten (TEQ) för ämnet. I det följande listas internationella TEF-värden för människa och däggdjur. PCDD (dioxiner) TEF enl. WHO PCDF (furaner) TEF enl. WHO 2,3,7,8-tetraCDD 1 2,3,7,8-tetraCDF 0,1 1,2,3,7,8-pentaCDD 1 1,2,3,7,8-pentaCDF 0,03 1,2,3,4,7,8-hexaCDD 0,1 2,3,4,7,8-pentaCDF 0,3 1,2,3,6,7,8-hexaCDD 0,1 1,2,3,4,7,8-hexaCDF 0,1 1,2,3,7,8,9-hexaCDD 0,1 1,2,3,6,7,8-hexaCDF 0,1 1,2,3,4,6,7,8-heptaCDD 0,01 1,2,3,7,8,9-hexaCDF 0,1 Oktakloridibenso-dioxin 0,0003 2,3,4,6,7,8-hexaCDF 0,1 1,2,3,4,6,7,8-heptaCDF 0,01 1,2,3,4,7,8,9-heptaCDF 0,01 Oktakloriddibensofuran 0,0003

27 Bilaga 3, Sida 25 Bilaga 3, Hushållens bidrag i % av tillförda mängder till Rya Hushållens bidrag till tillförda mängder till Rya 2006/07 I nedanstående sammanställning redovisas hushållsandelen av inkommande föroreningar till Ryaverket med antagandet att föroreningskoncentrationen i spillvattnet från hela tillrinningsområdet motsvarar förhållandena i Norumsgärde och Oxledsvägen. Tabellbeskrivning Till Ryaverket tillförd mängd av detekterade ämnen från Oxledsvägen respektive Norumsgärde (g/invånare och dygn eller mg/invånare och dygn). Värdena för Oxledsvägen respektive Norrumsgärde utgör medelvärden av flödesproportionella prov. Medelvärdet av Oxledsvägen och Norrumsgärde i tabellen redovisas i kolumnen Medel från hushåll. Rya inkommande är beräknade som ett medel av flödesproportionella prov på Rya inkommande under de fyra provtagningsdygnen 2006/07. Mängderna innefattar således föroreningar både från hushåll och industrianslutningar. Hushållens bidrag i procent av Rya inkommande baserad på Medel från hushåll multiplicerat med antal anslutna fysiska personer 2006/07 ( st) dividerat med Rya inkommande. Färgerna i tabellen nedan anger antal mindre-än värden som beräkningarna baserar sig på enligt följande: Orange färg 1 st mindre-än värde Grön färg 2 st mindre-än värden Blå färg 3 st mindre-än värden Oxledsvägen Norumsgärde Medel från hushåll Rya Inkommande Hushållens bidrag Oorganiska/fysikaliska parametrar g/inv*d g/inv*d g/inv*d kg/dygn % av Rya ink. Totalfosfor (Total-P) 1,5 1,6 1, % Suspenderad substans (Susp.) % Torrsubstans (TS) % Ammoniumkväve (NH 4-N) % Totaltkväve (Total-N) % Cyanid total 0,0022 0,0015 0,0018 1,5 79 % Klorid % Sulfat 5,8 3,5 4, % Sulfid 0,0040 0,014 0, % Sulfit 4,7 4,0 4, % Organiska samlingsparametrar g/inv*d g/inv*d g/inv*d kg/dygn % av Rya ink. COD % BOD % TOC % AOX 0,016 0,020 0, %

28 Bilaga 3, Sida 26 Oxledsvägen Norumsgärde Medel från hushåll Rya Inkommande Hushållens bidrag Olja g/inv*d g/inv*d g/inv*d kg/dygn % av Rya ink. tot ext alifater % opolära alifater 0,85 1,6 1, % tot ext aromater 0,69 4,7 2, % Oljeindex 0,89 1,3 1, % fraktion >C10-C16 0,035 0,14 0, % fraktion >C16-C22 0,21 0,26 0, % fraktion >C22-C30 0,33 0,49 0, % fraktion >C30-C40 0,30 0,47 0, % Tungmetaller mg/inv*d mg/inv*d mg/inv*d kg/dygn % av Rya ink. Bly 0,47 1,5 1,0 0,67 92 % Järn % Kadmium 0,024 0,034 0,029 0, % Kobolt 0,13 0,10 0,12 0,16 46 % Koppar % Krom 0,59 0,72 0,66 0,48 86 % Kvicksilver 0,007 0,046 0,026 0, % Mangan % Nickel 0,71 1,1 0,92 0,98 59 % Zink % Övriga metaller samt grundämnen mg/inv*d mg/inv*d mg/inv*d kg/dygn % av Rya ink. Aluminium % Antimon 0,062 0,058 0,060 0,11 34 % Arsenik 0,32 0,19 0,25 0,35 46 % Barium 7,1 7,5 7,3 8,6 54 % Beryllium 0,0030 0,0069 0,0050 0, % Bor % Brom % Cerium 0,47 0,40 0,44 0,53 52 % Gadolinium 0,045 0,15 0,098 0, % Gallium 0,069 0,068 0,068 0,14 32 % Jod 9,0 3,8 6, % Kalcium % Kalium % Kisel % Lantan 0,35 0,33 0,34 0,41 53 % Litium 1,3 0,91 1,1 1,5 47 % Magnesium % Molybden 0,24 0,39 0,31 0,54 37 % Natrium % Neodym 0,29 0,25 0,27 0,29 59 % Praseodym 0,074 0,066 0,070 0, % Samarium 0,054 0,047 0,050 0, % Selen 0,10 0,12 0,11 0, % Strontium % Svavel % Tallium 0,0052 0,0049 0,0050 0, %
