LEDNINGS- OCH SAMBANDSSYSTEM FV-SYSTEM FRÅN PLOTTBORD TILL FV 2000

Transkript

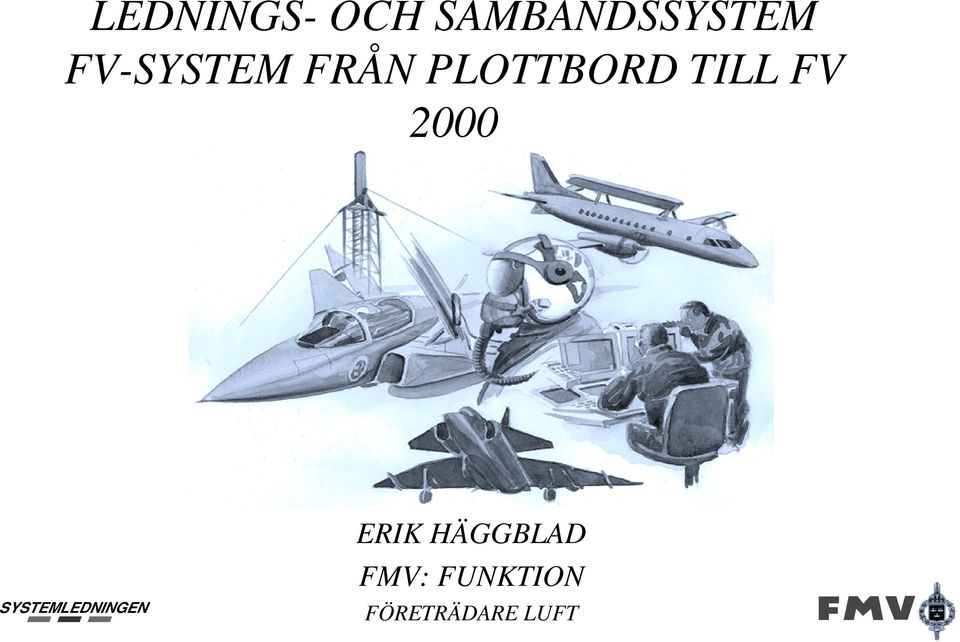

1 LEDNINGS- OCH SAMBANDSSYSTEM FV-SYSTEM FRÅN PLOTTBORD TILL FV 2000 ERIK HÄGGBLAD FMV: FUNKTION FÖRETRÄDARE LUFT

2 HISTORIA FÖRSTA SYSTEMEN BYGGDE PÅ TALRAPPORTERING OCH PLOTTBORD TELEFONNÄTETS STRUKTUR UTGJORDE STYRANDE ARKITEKTUR MÅNGA SMÅ SEKTORER RADARSTATIONER TALRAPPORTERADE

3

4 DBA-TIDEN DC-3 OCH CATALINAAFFÄREN VISADE PÅ BETYDELSEN AV OMVÄRLDSUPPFATTNING HÖGHÖJDSRADARSTATIONER PS-08 ANSLUTNA TILL LFC MED BREDBAND LÅGHÖJDSTATIONER PS-15 ANSLUTNA TILL KUSTNÄRA RRGC/F MED BREDBAND RAPPORTERING MELLAN DEM MED MODEM TTF-3

5 PÅVERKANDE FAKTORER SVERIGE ALLIANSFRITT- INGET BEHOV AV THEATRE-KONCEPT NÄRHET TILL SOVJET OCH WP GAV OSS ETT UTSATT LÄGE STÖRSKYDD VIKTIGT

6 FÖRSTA DATALÄNKARNA STYRDATALÄNK TILL J35 TOGS FRAM FÖR ATT FÅ ETT STÖRHÅLLFAST RADIOSAMBAND TILL FLYGPLAN BEGRÄNSADE NAVIGERINGS- OCH SENSORSYSTEM LEDDE TILL RELATIV LEDNING (AVSTÅND, BÄRING TILL MÅLET) FRAMGÅNG BERODDE PÅ HUR BRA MARKSYSTEMET VAR I POSITIONSBESTÄMNING

7 CENTRALER MYCKET ARBETE FÖR ATT FÅ BRA MODELLER AV FLYGPLANENS UPPTRÄDANDE

8 TVÅ FLYGVAPEN EGENTLIGEN TVÅ SEPARATA FLYGVAPEN. E1 MED ATTACK OCH SPANING RESTEN FÖR LUFTFÖRSVAR (SKÅNSKA FLYGVAPNET?)

9 VIDAREUTVECKLING PÅ 70-TALET INTRODUCERADES JA 37 VIGGEN MED FÖRBÄTTRADE NAVIGERINGS- OCH SENSORSYSTEM GAV MÖJLIGHETER TILL DATALÄNK MED GEOGRAFISK POSITIONSRAPPORTERING

10 VIDAREUTVECKLING 2 GAV MÖJLIGHET TILL SEKUNDÄRMÅL, UTÖKAD KOMMANDOREPORTOAR. UTVECKLING AV JAKTLÄNK MED MÖJLIGHET TILL INFORMATION FRÅN ROTEKAMRATEN

11 FV2000 DEFINITIONEN AV DET NYA FLYGVAPNET BÖRJADE MED JAS- KONTRAKTET 1982 MÅLET VAR ATT FÖRBÄTTRA INFORMATIONEN TILL OCH FRÅN JAS 39 I ALLA ROLLER, JAKT, ATTACK OCH SPANING

12 BAKOMLIGGANDE IDÉER ANVÄNDA DEN FÖRBÄTTRADE DATAKAPACITETEN I FLYGPLANET FÖRBÄTTRA DATAKAPACITETEN MELLAN FLYGPLANEN UTÖKA INFORMATIONEN FRÅN MARKEN INFÖRA RETURLÄNK TILL MARKEN DATAFUSION

13 FLYGPLANETS KAPACITET ETT 4:E GENERATIONENS FLYGPLAN SAMLAR ENORMA DATAMÄNGDER I ALLA ROLLER UTMANINGEN VAR ATT NYTTIGGÖRA DENNA INFORMATION FÖR ANDRA FLYGPLAN OCH MARKEN

14 DESIGN BYGG INFORMATIONSLOOPAR I FLERA NIVÅER SNABB LOOP MELLAN FLYGPLAN (S) HALVSNABB LOOP MELLAN MARK OCH FLYGPLAN (10S) LÅNGSAM LOOP MOT HÖGRE LEDNING (MINUTER-TIMMAR)

15 F-LÄNK KONCEPT FLYGBASEN INNAN START TAKTISK RADIO- KOMMUNIKATION FLYGBAS EFTER LANDNING UPPDRAGS- PLANERING PLA UTA UTVÄRDERING EFTER UPPDRAG Interface TAKTISK LEDNING LEDNINGSNIVÅN

16 FV 2000 REALISERING NYTT FLYGPLAN NYTT INFORMATIONSSYSTEM NY STRIDSLEDNINGSCENTRAL NY FLYGBUREN SPANINGSRADAR NYTT RADIOSYSTEM

17 FV2000 JAS 39 Gripen OPIL S 102B F-LÄNK PS890 JA 37 Viggen TARAS FTK STRIC FTN MARINA CENTRALER BAS SU-LÄNK LV PLA/UTA UNDERHÅLLS- SYSTEM KC PLA/UTA MSS

18 FRÅN LUFTEN TILL MARKEN MÅL SPANING UPPDRAGS- HOT BILD STATUS LUFT- MÅL YTMÅL YTMÅL STRIC FLYGBAS YTHOT LUFT HOT YTMÅL STRIC MARINEN UND UPPDAG UND MARIN EN STRIC UND Attack

19 INNAN START GE FLYGPLANET BÄSTA MÖJLIGA OMVÄRLDSUPPFATTNING UTNYTTJA INFORMATION FRÅN TIDGARE UPPDRAG GE KONTINUERLIG INFORMATION FRÅN STRIC

20 SU- LÄNK SU-LÄNKEN ÄR EN KRYPERAD KOMMUNIKATIONSLÄNK NORMALT LIGGER STRIC, KC OCH FPL ANSLUTNA DATA TILL FLYGPLANET HAR PRIORITET.

21 LUFTLÄGE GER FPL LUFTLÄGET FRÅN STRIC GER INFORMATION FRÅN FLERA INDATAKÄLLOR GER TÄCKNING UTANFÖR FPL SENSORTÄCKNING

22 STRIDATALÄNK STRIDATA ÄR EN ENKELRIKTAD LÄNK FRÅN MARK TILL FPL. LÄNKEN ANVÄNDS FÖR LUFTLÄGE, HOTINFORMATION OCH KOMMANDON

23

24 F-LÄNK FPL 4 FPL 3 FPL 1 FPL 2 F-LÄNKEN ÄR EN CYKLISK DATALÄNK KAN HA UPP TILL FYRA AKTIVA OBEGRÄNSAT ANTAL PASSIVA

25 TAL/DATALÄNK KRYPTERAD LÄNK FÖR TAL ELLER DATA TAL HAR PRIORITET ÖVER DATA

26 DATALÄNK ENDAST KRYPTERADE DATA ANVÄNDS FÖR STÖRRE DATAMÄNGDER

27 RELÄ FÖR ATT UTÖKA RÄCKVIDDEN

28 TARAS Analog VHF/UHF-radio (Ra730, Ra747, FR41) Digital Ra 90 MR90, FR90 CDL 39 FR90, FR41*2, CCDU, AMU, GTA RTStri OCH RTMark

29 INTEROPERABILITET Ra 90 Identisk signalbild som JTIDS/MIDS Annat meddelandeformat Annat krypto FR 41 HAVE QUICK I/II, SATURN (tekniska möjligheter)

30 TARAS Systemstruktur Radio Mark RT Fpl RP DTU GTA RT Rdo Rdo Rdo STRIC DBF RT Pabx FTN BAS PLA Term RT Bas Pabx FTN Fpl

31 NUVARANDE SITUATION MINSKAT HOT NYA UPPGIFTER, EU AND PFP KRAV PÅ STÖRRE FLEXIBILITET
