1 ENTREPRENÖRSKATALOG 2018

2 Våra produktsystem Trebolit tillverkar och marknadsför kompletta tätskiktssystem för låglutande tak. Kvaliteten hos produkterna står under fortlöpande kontroll av såväl oss själva som av oberoende RISE (Research Institutes of Sweden AB, tidigare SP). Vi har i vårt sortiment såväl bitumenduk som tätskiktsmattor och traditionella tvålagssystem. Vi ger en enkel överblick här: EXPONERADE TÄTSKIKT BITUMENDUK ELINSTALLERADE 1-Lag E-lit EXPONERADE TÄTSKIKT TÄTSKIKTSMATTOR GASOLINSTALLERADE 1-Lag Elastolit Elastolit 001 Elastolit R01 Elastolit LESSNOX Elastolit Listtak 2-Lag Duolit Duolit Duolit Classic INBYGGDA TÄTSKIKT 1-Lag TP 2-Lag TP Duo TP 4500 TP 6500 TP Duo TP Duo Classic

3 INNEHÅLLSFÖRTECKNING Trebolit 4 E-lit 8 Elastolit 12 Elastolit LESSNOX 16 Elastolit TP inbyggda tätskikt 18 Listtak 20 Tvålagssystem 22 Shingel 24 Underlagspapp/Underlagsduk 26 Taktillbehör 28 Kupoler, Lanterniner, Takluckor 34 Brandventilation 37 Taksäkerhet 40 Monteringshjälpmedel 42 Mineralullsisolering 44 Cellplast 45 Kemiska produkter 48 Infästningar (och vindlastberäkningar sid 70) 50 Kvalitet- och miljösystem 71 Montörsutbildning 72 Logistik och försäljningsvillkor 73 Tätskiktsgarantier, Rekvisition 74 3

4 Erfarenhet utöver det vanliga Trebolit utvecklar och marknadsför tätskiktsprodukter och andra byggprodukter speciellt anpassade för den svenska marknaden. Vi startade vår verksamhet redan 1889, vilket innebär att vi är Sveriges äldsta företag i branschen. Därför kan vi lugnt påstå att vi mer än väl vet vad som krävs för att producera tätskikt som ger lång och trygg livslängd. Helhetsleverantör till takentreprenörer Trebolit har ett brett produktsortiment till takentreprenörer för att underlätta beställningar och leveranser. Det finns allt från våra tätskiktsystem till isolering. Vi erbjuder dessutom att leverera beställda varor med kranbil så att allt material blir upplyft på taket. Trygghet på många plan Trygga garantier. Alla våra tätskiktssystem är godkända av Tätskiktsgarantier i Norden AB ( Detta innebär att, om så avtalas, kan våra entreprenörer som är anslutna till Tätskiktsgarantier erbjuda en 15-årig försäkringsgaranti. Premien för ansvarsutfästelsens hela 15-åriga period betalas in i förskott av Trebolit till ett svenskt försäkringsbolag (Läs mer på sidan 78). Tryggare än så kan det inte bli. Takentreprenör Som producent och leverantör är vi beroende av kompetenta och serviceinriktade entreprenörer för ingenting är starkare än den svagaste länken, och det räcker inte bara med ett bra material. Därför jobbar vi tätt tillsammans med våra auktoriserade entreprenörer så att de som väljer Trebolit ska känna sig trygga. Vi erbjuder även våra takentreprenörer utbildning för att skaffa sig ett kvalitets- och miljöledningssystem som Trebolit har tagit fram. Du hittar Trebolits auktoriserade entreprenörer på Kvalitet och miljö Nordic Waterproofing tillhör de ledande inom produktion och utveckling av bitumenbaserade tätskiktssystem. Kvalitets- och miljöcertifiering enligt 9001 respektive hjälper oss att säkerställa våra högt ställda krav. 4

5 Produktmärkning / Certifiering Märkningar talar om för oss att en produkt uppfyller vissa uppsatta krav. En del märkningar är obligatoriska och måste finnas för att en produkt ska få säljas. EU-medlemskapet innebär fri rörlighet för varor över gränserna. Sverige har i vissa fall strängare krav än andra EU-länder. Detta kan betyda att en produkt som godkänts i ett annat EU-land ändå inte uppfyller kraven som gäller i Sverige P-märket är SP-koncernens eget kvalitetsmärke som återfinns på ett flertal produkter. P-märkningen innebär att produkten minst uppfyller lag- eller myndighetskrav, och i de flesta fall en ännu högre kravnivå. P-märkning innebär dels att produkten är typprovad, dels att tillverkarens egenkontroll övervakas av SP. TG-märkning: Tätskiktsgarantier i Norden erbjuder marknadens mest omfattande trygghetspaket för tätskikt på tak. Garantin omfattar material, följdskador och entreprenörens arbete och lämnas av auktoriserade takentreprenörer. Tätskiktsgarantier i Norden AB utfärdar varje år ca 3000 garantiutfästelser och har sedan starten 1984 försäkrat över 75 miljoner kvadratmeter tätskikt i Sverige. Byggvarubedömningen: Sveriges största och viktigaste fastighetsägare och byggherrar har gått samman för att ta fram en standard för miljöbedömning av byggvaror. Med en gemensam standard för bedömningarna och ett lättanvänt systemstöd för att söka godkända byggvaror är ambitionen att morgondagens hus ska byggas med enbart miljöbedömda och miljögodkända produkter. Byggvarubedömningen ser miljöbedömning som ett sätt att ta ansvar för det vi bygger in i våra hus och lämnar till kommande generationer. Sunda Hus: SundaHus Miljödata används av både offentliga och privata fastighetsägare för att säkerställa medvetna material val. Konsulter och entreprenörer är också stora användare av systemet. Produkterna i SundaHus Miljödata exponeras för tusentals entreprenörer och konsulter vars uppdragsgivare ställer krav på att få veta innehållet i byggprodukterna. Bedömningarna baseras på olika egenskaper och indelas i fem klasser: A, B, C+, C- och D. SundaHus bedömningskriterier är till största delen baserade på Europaparlamentets och rådets CLP förordning (EG) nr 1272/2008 och Kemikalieinspektionens prioriteringsguide PRIO. 5 TREBOLIT TAK TAKTILLBEHÖR ISOLERING BYGGKEM INFÄSTNINGAR ÖVRIGT

6 BASTA: Syftet med BASTA-systemet är att medverka till utfasning av farliga ämnen från byggprodukter och produkterna i BASTA-systemet bedöms utifrån deras kemiska innehåll. Bedömningen baseras på ett antal egenskapskrav som det kemiska innehållet i produkterna måste klara, och det är leverantören själv som svarar för bedömningen. Bara produkter som klarar dessa krav kan registreras i BASTA. Genom BASTA visar branschen på ett tydligt sätt åt vilket håll man vill att tillverkare ska utveckla nya produkter. BASTA drivs som ett icke vinstdrivande aktiebolag som ägs gemensamt av IVL Svenska Miljöinstitutet och Sveriges Byggindustrier. Utvecklingen av BASTA-systemet har skett inom ett konsortium bestående av Sveriges Byggindustrier, JM, NCC, Peab, Skanska och IVL, samt med stöd från den Europeiska utvecklingsfonden LIFE. BASTA ingår också som en del i kretsloppsrådets miljöprogram CE står för Communauté Européenne och innebär att de produkter som uppfyller standarden med CE-märkning får säljas fritt inom- och mellan EU-länder. Kravet för att få CE-märket är att tillverkaren deklarerar provningsresultat från egna provningar enligt de regler som anges i standarden. För att uppfylla detta publiceras prestandadeklarationer och produktdatablad på över samtliga CE-märkta produkter och tätskiktssystem. Att en produkt är CE-märkt kan sammanfattas med följande: En metod för att kunna jämföra produkters egenskaper inom EU Säkerställer att produkt tillverkas enligt gällande säkerhetsföreskrifter Vem som helst kan CE-märka sina produkter Produkterna behöver inte uppfylla några direkta krav 6

7 Trebolit Unic TREBOLIT E-lit 100% Varmluftsmontage Grafitgrått skiffer Framtidens tätskikt Trebolit E-lit är ett nytt tätskiktssystem som svetsas med varmluft och kan därför med fördel användas på tak i känsliga miljöer där särskilda krav förekommer. Trebolit E-lit har en kraftig stomme av polyester och en bitumenblandning som har optimerats för varmluftsinstallation. Mjuk och följsam på vintern och stabil och robust på sommaren. E-lit har ett mellanstort grafitgrått skiffer som ger ett elegant och sobert utseende. Produktens vikt är 4700g/m 2. TREBOLIT TAK TAKTILLBEHÖR ISOLERING BYGGKEM INFÄSTNINGAR ÖVRIGT

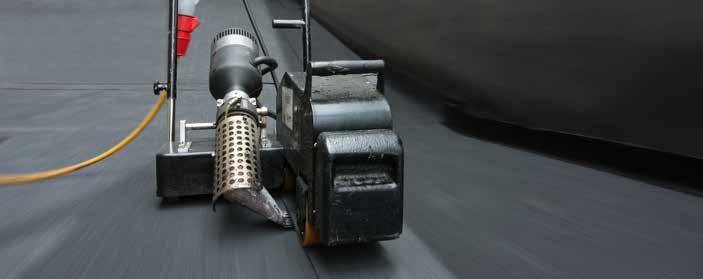

8 E-lit Varmluftsinstallerat TKY -A Komplett modernt system E-lit är ett nytt tätskiktssystem som svetsas med varmluft och kan därför med fördel användas på tak i känsliga miljöer där särskilda krav förekommer. E-lit har en kraftig stomme av polyester och en bitumenblandning som har optimerats för varmluftsinstallation. Mjuk och följsam på vintern och stabil och robust på sommaren. E-lit har ett grafitgrått skiffer som ger ett elegant och sobert utseende. Produktens vikt är 4700 g/m 2. Trebolit tätskiktssystem E-lit består av fyra unika produkter, E-lit M, RV, LA, QR som alla har specifika ändamål. E-lit M installeras på alla ytor. E-lit QR för underlag av trä, har en 12 cm bred releasefilm i mitten som avlägsnas vid installation och sand på sidorna, detta gör att produkten klistrar fast i underlaget. I systemet ingår även primer 9800 som används för att få extra vidhäftning vid svåra förhållanden. Som en viktig del i systemet finns interaktiva montörsinstruktioner alltid tillgängliga för Trebolits utbildade montörer E-lit QR E-lit RV E-lit LA 8

9 E-lit Artikel Nr Kvalitetsbeteckning E-LIT M Uppfyller brandteknisk klass Broof (t2). Monteras direkt på mineralull. TKY-A-0234, plastbaksida E-LIT QR QuickRelease med sandad/releasebaksida. E-LIT LA Detaljremsa med releasebaksida. E-LIT RV Ränndalsvåd med två frilagda kanter och releasebaksida. PRIMER 9800 För klistring av LA-remsa vid detaljarbete. Specifikation För tillbehör och monteringshjälpmedel, se under Taktillbehör/Monteringshjälpmedel. E-lit RV med hel releasebaksida har två frilagda kanter och används i ränndalar. E-lit LA med hel releasebaksida är problemlösaren som används vid detaljarbeten där det är svårt att komma åt eller man behöver en extra klibbig produkt. Som en viktig del i systemet finns interaktiva montörsinstruktioner alltid tillgängliga för Trebolits utbildade montörer i Trebolits nya montörsapp för smartphones. Appen innehåller detaljerade interaktiva monteringsinstruktioner, produktinformation och mycket mer. Trebolits taktekniker utbildar och certifierar alla montörer i installation av tätskiktssystem E-lit. Med certifierade montörer och taktekniker som ger support vid installation av E-lit är vi på Trebolit säkra på att varje montage blir korrekt utfört, med en lång och trygg livslängd som resultat. Format meter Vikt ca kg Antal / pall Pris / rulle 6071 SEP 4700 Grafitgrå 8 x kr SEP 4700 Grafitgrå 8 x kr SEP 4700 Grafitgrå 8 x kr ,50 Grafitgrå 8 x 0, kr ,33 Grafitgrå 8 x 0, kr SEP 4700 Grafitgrå 8 x kr liter 683 kr 9 TREBOLIT TAK TAKTILLBEHÖR ISOLERING BYGGKEM INFÄSTNINGAR ÖVRIGT

10 10

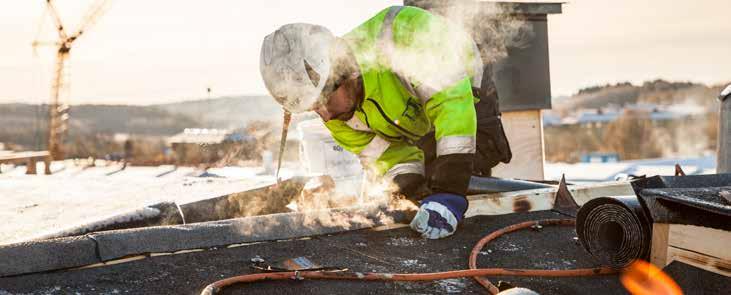

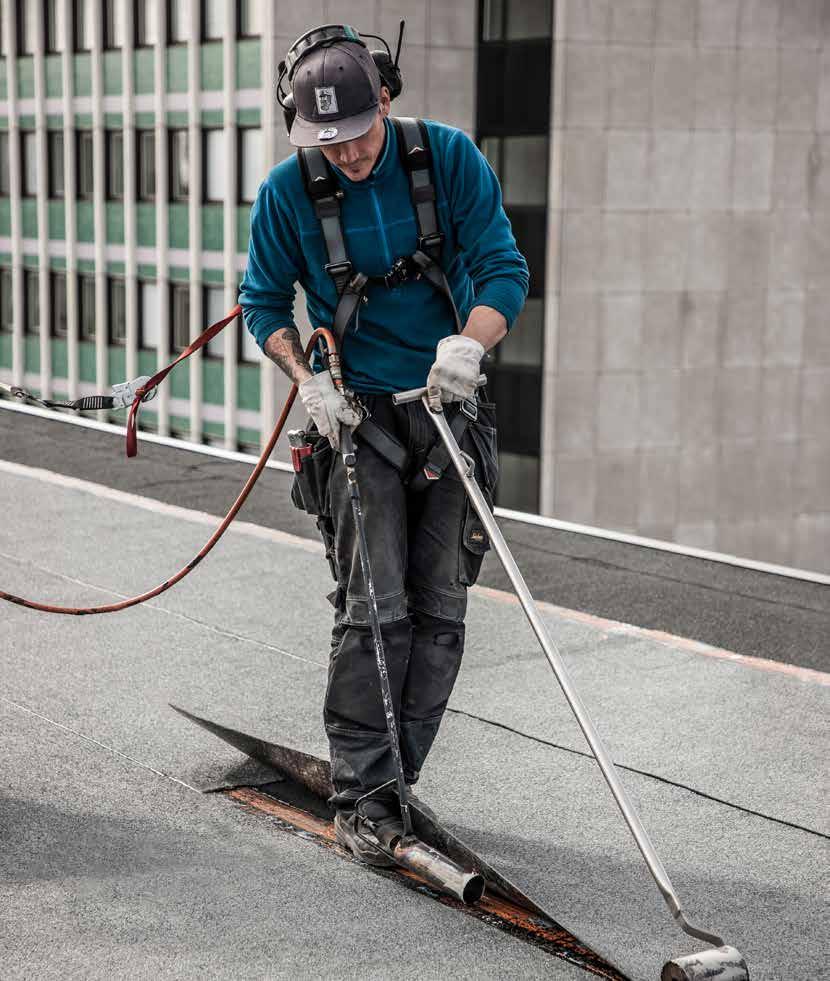

11 TREBOLIT ELASTOLIT Tätskiktssystem för tak Traditionell installation med gasoldriven utrustning Flera färger att välja mellan Ständiga temperaturväxlingar och hårda belastningar är inga problem för Trebolit Elastolit. Eftersom det är smidigt och har hög fogstyrka även vid låga temperaturer kan det ta upp stora rörelser i underlaget. Dessutom har det hög slitstyrka och goda mekaniska egenskaper som innebär att det garanterat håller tätt under lång tid. TREBOLIT TAK TAKTILLBEHÖR ISOLERING BYGGKEM INFÄSTNINGAR ÖVRIGT

12 Elastolit Trebolit Elastolit SEP 5500 Tryggare kan det inte bli. Under mer än 35 år har åtskilliga miljoner kvadratmeter tak lagts med Elastolit för att skydda byggnader och egendom. Elastolit Utvecklad för svenskt klimat Elastolit är ett av Sveriges äldsta och mest klassiska tätskiktssystem för låglutande tak. Det har visat sig fungera utmärkt på åtskilliga miljoner kvadratmeter tak runt om i Sverige. Anledningen till detta är att Elastolit är utvecklad för våra svenska klimatförhållanden med allt ifrån regn och snö till kyla, värme och vind samt att den alltid installeras av auktoriserade takentreprenörer. Elastolit är uppbyggd på en stark polyesterstomme som omges av SBS-modifierad bitumen*. För att skydda mot UV-ljus och halka ligger ett skikt av granulat på ovansidan. Elastolit är ett komplett tätskiktssystem med brett färgprogram som dessutom kan utföras med kväveoxidreducerande granulat. *SBS-modifierad bitumen. Vid tillverkning av Elastolit tillförs SBS-polymerer, som är en av de viktigaste råvarorna vid framställning av tätskikt anpassade till svenskt klimat. Med SBS-polymerer skräddarsys egenskaperna i Elastolit avseende skarvhållfasthet, köldegenskaper, flexibilitet, mjukpunkt, vidhäftning och beständighet. Som ett konkret exempel får vi genom detta en produkt som är mjuk och flexibel i temperaturer ner mot -25 C. Alltid tätt oavsett väder För Elastolit är ständigt höga temperaturväxlingar inga problem. Materialet är smidigt och har hög skarvstyrka även vid låga temperaturer och kan därför ta upp rörelser i underlaget. Tätskiktets egenskaper innebär att det garanterat håller tätt under lång tid. Säkert montage Trebolit Elastolit installeras med gasoldriven utrustning. I det flesta fall fästs tätskiktet genom mekanisk förankring, vilket är det säkraste och lättaste sättet att få ett tak som ligger tryggt även under rejäla stormar. Alternativt kan mattorna även strängsvetsas mot underlaget. Trebolit Elastolit ska alltid läggas av certifierade och utbildade takentreprenörer. Trebolit Montörsapp Som en viktig del i systemet finns interaktiva montörsinstruktioner alltid tillgängliga för Trebolits utbildade montörer i Trebolits nya montörsapp för smartphones. Appen innehåller detaljerade interaktiva monteringsinstruktioner, produktinformation och mycket mer. 12

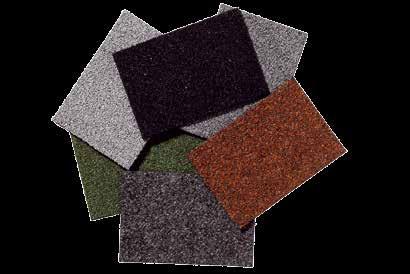

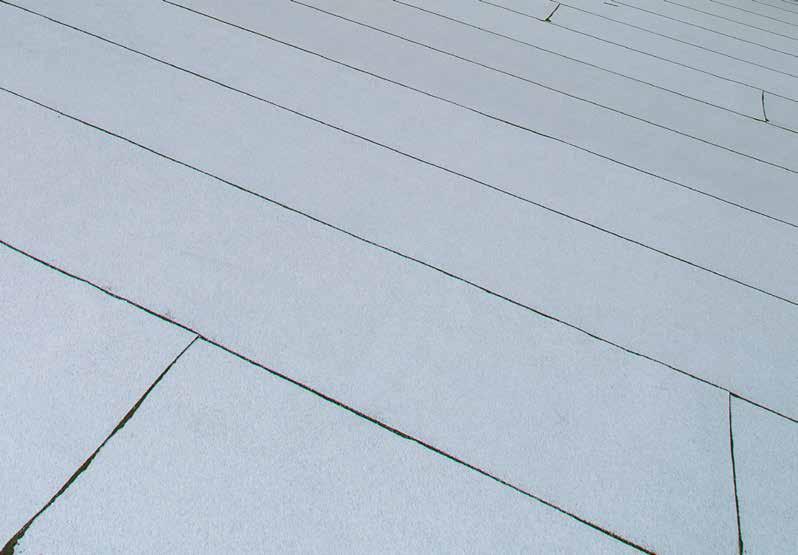

13 Elastolit Trebolit Elastolit 001 finns i flera färger Trebolit Elastolit 001 för nybyggnation finns i fem olika färger; kristallsvart, pansargrå, vit, röd och grön. Artikel Nr Kvalitetsbeteckning ELASTOLIT-R01 Produktsortiment Trebolit Elastolit tätskikt för tak finns i två olika utföranden: Trebolit Elastolit 001 för nybyggnation och kan monteras direkt på mineral ullsisolering. Klassning TKY-A Produkten uppfyller kraven för Broof (t2) vid nyproduktion eller annan läggning direkt på mineralull. Trebolit Elastolit R01 för renovering eller omtäckning av gammalt tätskikt, underlagstäckt råspont, betong eller lättbetong. Klassning TKY-B Produkten uppfyller kraven för Broof (t2) vid läggning på befintligt tätskikt. Ytvikten är 5,5 kg/m². Finns i fem olika färger; kristallsvart, pansargrå, vit, röd och grön. Finns att få i speciallängd 6-12 m (minimum 4 pallar). Kontakta kundsupport för leveranstid. Specifikation Format meter Vikt ca kg Antal /pall Pris / rulle Elastolit-R01 60R01 SEP 5500 Pansargrå skiffer 7,5 x kr ELASTOLIT-001 Elastolit * * F F1* Elastolit-001, remsor LA-remsa , , SEP 5500 SEP 5500 SEP 5500 SEP 5500 SEP 5500 SEP 5500 SEP 5500 SEP 5500 SEP 5500 SEP 5500 SEP 5500 Pansargrå skiffer Röd skiffer Grönt skiffer Kristallsvart Vit Pansargrå skiffer Pansargrå skiffer Pansargrå skiffer Pansargrå skiffer Pansargrå skiffer Pansargrå skiffer 7,5 x 1 7,5 x 1 7,5 x 1 7,5 x 1 7,5 x 1 7,5 x 0,25 7,5 x 0,33 7,5 x 0,50 7,5 x 0,33 7,5 x 0,50 7,5 x kr kr kr kr kr 320 kr 406 kr 600 kr 406 kr 600 kr kr ELASTOLIT RÄNNDALSVÅD Ränndalsvåd med 2 st frilagda kanter TKY-A P01 SEP 5500 Pansargrå skiffer 7,5 x kr * Beställningsvara 13 TREBOLIT TAK TAKTILLBEHÖR ISOLERING BYGGKEM INFÄSTNINGAR ÖVRIGT

14 14

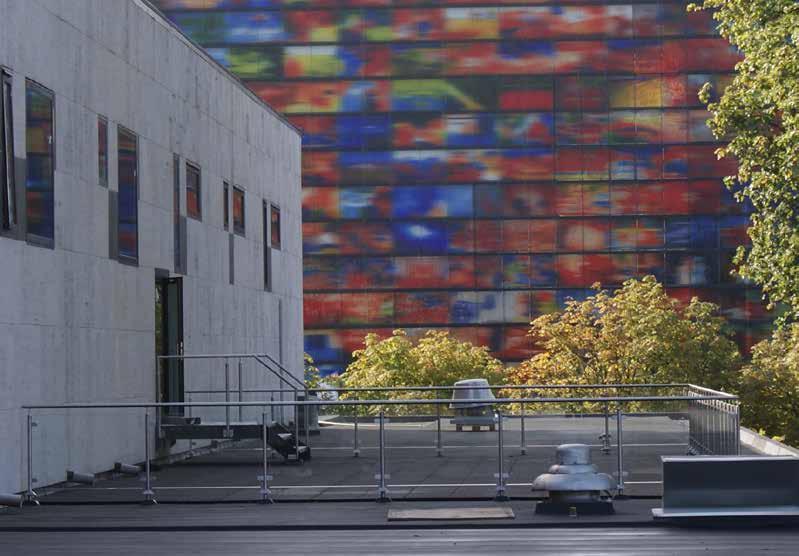

15 TREBOLIT ELASTOLIT LESSNOX Renar luft Bryter ner NOx Tätskikt med flera funktioner Med Elastolit LESSNOX reducerar du mängden NOx-partiklar i luften. Det ger en renare luft - för både dig och mig! Utsläppen av NOx-partiklar från t.ex. bränder, bilar, lastbilar och verksamheter är stadigt stigande. Det här partiklarna förorenar luften och är skadliga för miljön. Därför bör det göras något aktivt för att bryta ned partiklarna innan de ställer till problem för hälsan. Det är här LESSNOX-membranet kommer in som lösningen på problemet! Skiffret är belagt med titandioxid vilket bryter ned NOx-partiklarna mycket snabbare. Det är till gagn för miljön och för oss alla! TREBOLIT TAK TAKTILLBEHÖR UNDERLAG BYGGKEM INFÄSTNINGAR ÖVRIGT

16 Elastolit LESSNOX Trebolit Elastolit LESSNOX Utsläppen av NOx-partiklar från t.ex. bränder, bilar, lastbilar och verksamheter är stadigt stigande. Det här partiklarna förorenar luften och är skadliga för miljön. Därför bör det göras något aktivt för att bryta ned partiklarna innan de ställer till problem för hälsan. Det är här LESSNOX-membranet kommer in som lösningen på problemet! Skiffret är belagt med titandioxid vilket bryter ned NOx-partiklarna mycket snabbare. Det är till gagn för miljön och för oss alla! Artikel Nr Kvalitetsbeteckning Elastolit LESSNOX Specifikation Format meter Vikt ca kg Antal / pall Pris / rulle Elastolit LESSNOX * SEP 5500 Silvergrå 7,5 x kr * Beställningsvara Om Kväveoxid (NOx) och hur fungerar Trebolit Elastolit LESSNOX Kväveoxider (NOx) är luftföroreningar som kommer ifrån fordon och industrin i form av avgaser och som är skadliga för människor och miljö. Trebolit Elastolit LESSNOX är belagd med ett skiffer som fungerar likt en katalysator vilken reducerar kväveoxidkoncentrationen i luften. En katalysator är ett ämne som utan att förbrukas ändrar förutsättningarna för en kemisk reaktion genom att öppna alternativa reaktionsvägar. Med hjälp av uv-ljus och katalysatorskiffern på taket oxideras kväveoxiderna till nitrat som istället blir till näring för växter. En katalysator, i detta fall Titandioxid (TiO 2 ) påskyndar reduceringen av NOx betydligt och gör att reaktionerna kan ske vid en betydligt lägre temperatur och mycket snabbare. Katalysatorer fungerar även ofta selektivt vilket gör att den gynnar önskade reaktioner och missgynnar andra oönskade reaktioner. Reducering av NOx sker alltid på taken med hjälp av UV-ljus från solen men mycket långsamt. En katalysator påskyndar reaktionen kraftigt och gör att reaktionerna går snabbare och sker vid lägre temperaturer. Ett Elastolit LESSNOX-tak på 1000 m 2 neutraliserar varje år lika mycket kväveoxider som en bensinbil (klass Euro 5) släpper ut under 3260 mils bilkörning. NO X NO 3 UV + TiO 2 16

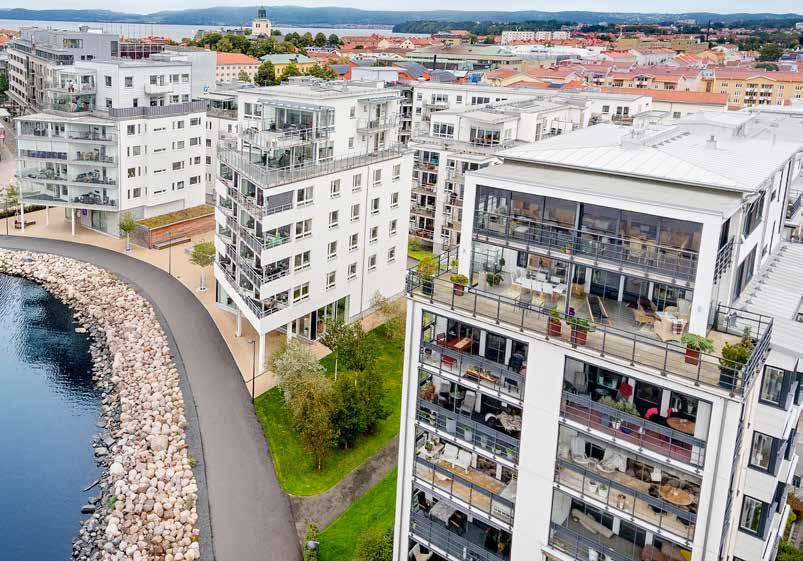

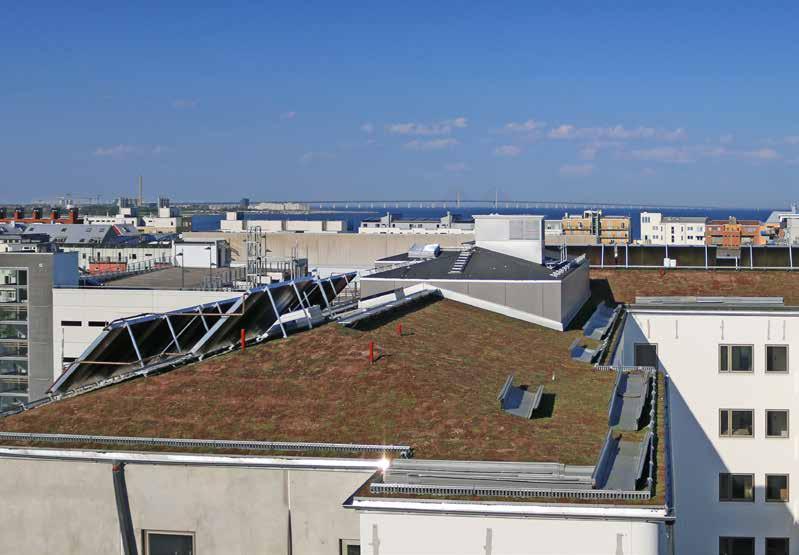

17 TREBOLIT TP INBYGGDA TÄTSKIKT Ett tätskikt för inbyggnad med hög slitstyrka Ett säkert val för terrass och parkeringsdäck Lång livslängd Trebolit tätskikt för dolda och inbyggda konstruktioner installeras enligt traditionell metod. Med sin höga slitstyrka och utmärkta mekaniska egenskaper får ni ett inbyggt kraftigt tätskikt som garanterat håller tätt under lång tid. För terrass- och parkeringsdäck är detta speciellt viktigt eftersom skador och läckage kan vara svåra att identifiera och kostnaderna vid en eventuell reparation höga. TREBOLIT TAK TAKTILLBEHÖR UNDERLAG BYGGKEM INFÄSTNINGAR ÖVRIGT

18 Terrass & Parkeringsdäck Terrass & Parkeringsdäck Trebolit TP-sortiment har hög slitstyrka och goda mekaniska egenskaper som innebär att det garanterat håller tätt under lång tid. För terrass- och parkeringsdäck är detta speciellt viktigt eftersom skador och läckage kan vara svåra att identifiera och kostnaderna vid en eventuell reparation höga. Produktsortiment Trebolit inbyggda tätskikt finns som 1- resp 2-lag. Systemen har olika egenskaper och användningsområde. Mer om detta finner du i Trebolits Produkt- och systembeskrivning för inbyggda tätskikt. Montering Användning Trebolits tätskikt för dolda och inbyggda konstruktioner installeras i antingen 1- eller 2-lag. 1-lagssystem för inbyggda består av tjocka SBS-modifierade tätskiktsmattor som kan användas i de flesta förekommande fall. I 2-lagssystem använder man två lager SBS-modifierade tätskiktsmattor som antingen svetsas eller klistras med varmasfalt. Första lagret kan med fördel användas som till fällig tätning under byggtiden. Det andra lagret installeras precis innan överbyggnaden ska göras. På så vis får man en garanterat tät konstruktion under byggnaden och en extra säker lösning när överbyggnaden påförs. Oavsett om du ska lägga asfaltbetong, cementbetong, betong plattor i sand eller fin makadam, värmeisolering m.m. kan du tryggt kombinera det med Trebolit bitumenmatta. Trebolits tätskikt ska alltid monteras av certifierade och utbildade takentreprenörer. Artikel Nr Kvalitetsbeteckning 1-LAG INBYGGDA TÄTSKIKT TP 4500 TP 4500-remsa TP 6500 (försäkringsbar, AMAHus) (tjocklek >5 mm) 2-LAG INBYGGDA TÄTSKIKT Svetsat TP Duo ,50* YEP 4500 YEP 4500 YEP 6500 Yta / undersida Sand/plast Sand/plast Sand/plast YEP YEP 3500 Sand + frilagd / plast under Klistrat TP Duo Classic YEP 0 YEP 0-0,33 Varmasfalt YEP 0 YEP 0 I095 / 35 Sand/sand Sand/sand Format meter 10 x 1 10 x 0,50 8 x 1 Vikt ca kg Antal /pall Pris /rulle kr 850 kr kr 10 x kr 15 x 1 15 x 0, , kr 365 kr Dagspris TILLBEHÖR INBYGGDA TÄTSKIKT Hålkälslist 30 x 30 mm Hålkälslist 40 x 40 mm 60DP DP ,8 lpm 18,7 lpm kr/m 84 kr/m M-Primer, 17 liter 60DP kr * Beställningsvara 18 Hålkälslist

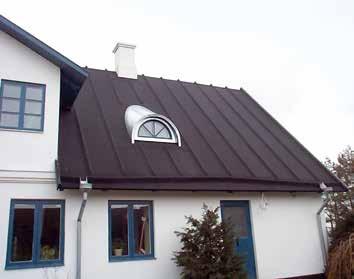

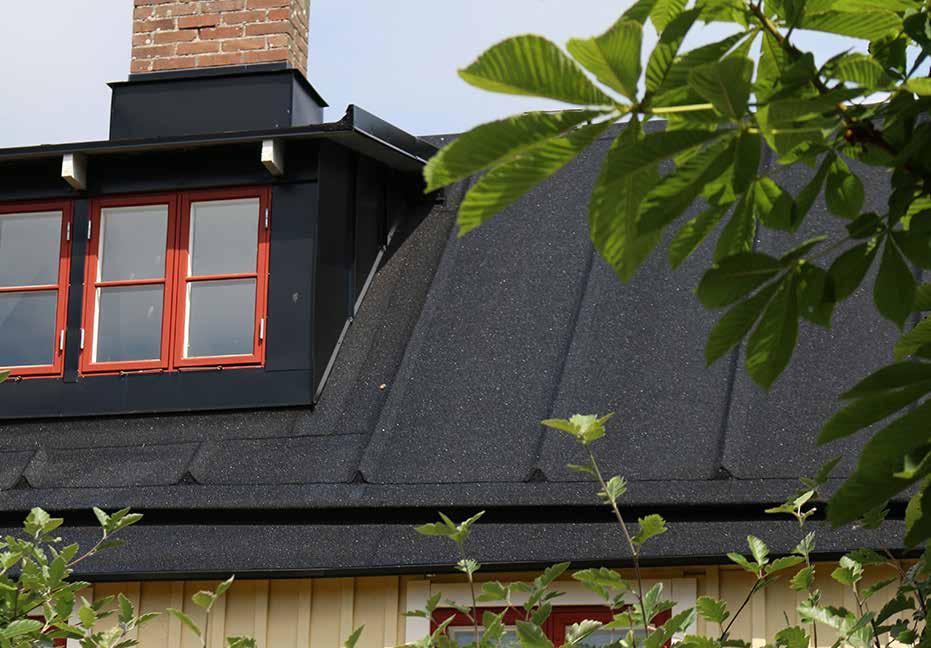

19 TREBOLIT LISTTAK En elegant lösning som passar de flesta byggnader Möjligheter till arkitektonisk frihet Lång livslängd Man säger ofta att listtaket upphöjer papptaket till något mer förfinat och elegant. Listerna ger en skuggverkan som gör att taket får ett levande och spännande uttryck. Materialets flexibilitet ger en stor arkitektonisk frihet och i många fall kan listtaket förstärka ett önskat formspråk. Trebolit Listtak är en elegant lösning som passar lika bra på industribyggnader som på villor, radhus och sommarstugor. TREBOLIT TAK TAKTILLBEHÖR ISOLERING BYGGKEM INFÄSTNINGAR ÖVRIGT

20 Trebolit Listtak Produktsortiment Trebolit Listtak har en kraftig stomme av polyester, SBS-modifierad bitumen och ett skyddslager av kristallsvart skiffer. Det har utvecklats speciellt för att klara det nordiska klimatet med kalla vintrar och varma somrar. Montering Användning Det finns flera olika sätt att göra ett listtak. Exempelvis kan trekantslisten vara 2 eller 3 och taket kan i nederkant avslutas med en klassisk ståndränna. Metoden att lägga trekantslister vertikalt under tätskiktet har anor från 1800-talet. Fördelen var att pappen inte spikades fast i takpanelen utan bara i listerna. På så sätt slets inte pappen sönder vid spikarna när takbrädorna utvidgades vid fukt eller drogs samman vid torka. Pappskarven, den känsligaste delen på ett papptak, lyftes också upp, vilket bidrog till säkerheten. Listtaksvåden i färgen kristallsvart har bredden 700 mm, vilket ger ett listavstånd c 720 mm. Monteringsanvisning finns på trebolit.se Artikel Nr Kvalitetsbeteckning Specifikation Format meter Vikt ca kg Antal /pall Pris / rulle LISTTAK Skyddsbelagda, svetsbara med polyesterstomme och SBSasfalt. Remsor säljes parvis 0,30/0, N 60289N-0, N-0,70 SEP 4800 SEP 4800 SEP 4800 Kristallsvart Kristallsvart remsa Kristallsvart remsa 6 x 1 6 x 0,30 6 x 0, kr 320 kr 716 kr ELASTOLIT-001 Uppfyller brandteknisk klass Broof (t2). Monteras direkt på mineralullsisolering. TKY-A F9 SEP 5500 Kristallsvart 7,5 x kr 20

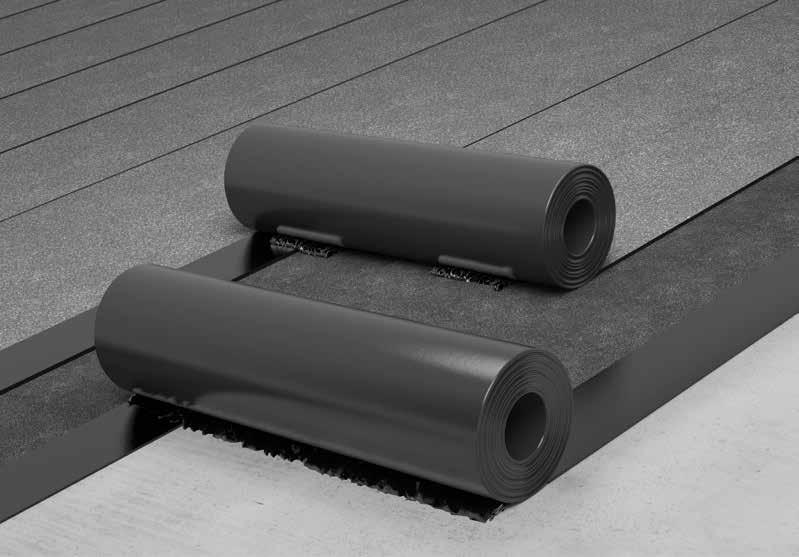

21 TREBOLIT TVÅLAGSSYSTEM Duolit tvålagssystem för ett säkrare tätskikt Duolit 2-lag svetsat Duolit Classic 2-lag klistrat Trebolit Duolit är ett 2-lagssystem som ger en extra säker installation där det undre lagret kan användas som tillfällig tätning under byggskedet. Systemet uppfyller gällande svenska brandkrav enligt BROOF(t2) och är ett accepterat alternativ på de flesta vanligt förekommande underlagen. Trebolit Duolit Classic är ett klistrat 2-lagssystem som består av ett undre och ett övre lag av YEP 0. TREBOLIT TAK TAKTILLBEHÖR ISOLERING BYGGKEM INFÄSTNINGAR ÖVRIGT

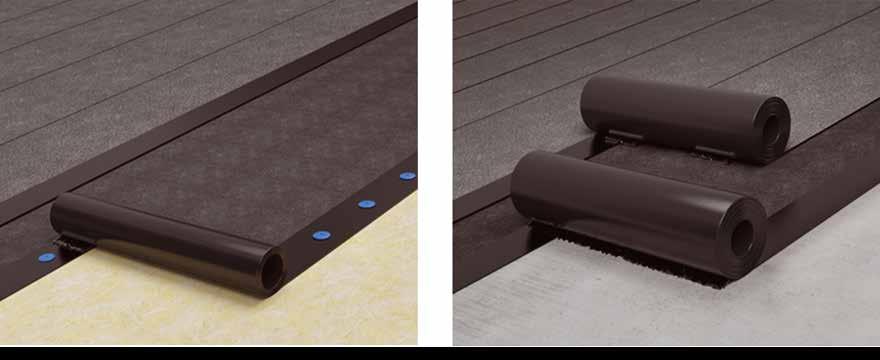

22 Trebolit Tvålagstäckning Trebolit tvålagssystem Produktsortiment Montering Användning Trebolit tvålagssystem består av ett undre och ett övre lag som båda i sig är baserade på SBS-modifierad bitumen. Två skilda täta skikt ger en hög säkerhet mot läckage och det undre lagret kan användas som tillfällig tätning medan resten av taket färdigställs. Systemet uppfyller gällande svenska brandkrav enligt BROOF(t2) och är ett accepterat alternativ på de flesta vanligt förekommande underlagen. Funktionsklassning: YEP SEP 5500 helsvetsas, TK4-A-0234 YEP 0 + SEP 4000 helklistras, TK4-A-0234 Artikel Nr Kvalitetsbeteckning Specifikation Format meter Vikt ca kg Antal /pall Pris / rulle TVÅLAGSSYSTEM Duolit 2-lag svetsat Övre lag Undre lag SEP 5500 YEP 3500 YEP 3500 Pansargrå skiffer Polyesterstomme svetsbar, frilagd kant Polyesterstomme, remsa, svetsbar 7,5 x 1 10 x 1 12 x 0, kr kr 374 kr Duolit Classic 2-lag klistrat Övre lag Undre lag SEP 4000 YEP 0 Pansargrå skiffer Polyesterstomme 8 x 1 15 x kr kr Varmasfalt IO95 / Dagspris 22

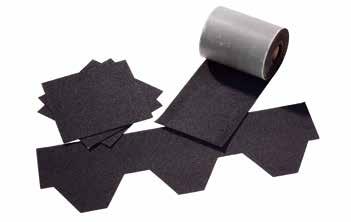

23 TREBOLIT SHINGEL Passar byggnadstyper med taklutning över 14 Fullt sortiment med tillbehör som takfotsremsa, nockplatta och ränndalspapp Trebolit Shingel är ett tidlöst takmaterial som passar de flesta byggnadstyper. Det är lätt att lägga och har lång livstid. Trebolit Shingel är ett lättare alternativ än till exempel takpannor. TREBOLIT TAK TAKTILLBEHÖR ISOLERING BYGGKEM INFÄSTNINGAR ÖVRIGT

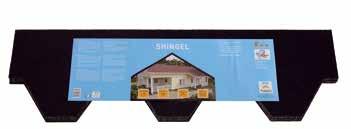

24 Trebolit Shingel Produktsortiment Takshingel består av en mineralfiberstomme som har impregnerats med SBS-modifierad bitumen. Ytan är skifferbelagd, vilket bland annat skyddar produkten mot UV-strålning. Skiffer är ett naturmaterial och kan därför skifta något i färg. För att få ett så jämnt resultat som möjligt på ditt tak bör shingel från minst 5 olika paket blandas vid montering. Montering Användning 100 mm Shingelplattorna är enkla att lägga. Allt som behövs är hammare, pappspik 25x2,8, pappkniv, snörslå, Takfotsremsa och Nockplattor. Om taket har ränndalar behövs rullar med Ränndalsremsa. Trebolit Shingel kan monteras på tak med lutning 14 eller brantare. Bäst resultat nås om temperaturen är över +10 C och materialet förvaras i rumstemperatur. Vid lägre temperaturer måste produktens skarvytor förvärmas med varmluftspistol. Undvik att lägga shingel i högsommarvärme. Shingel bör lagras så att den skyddas från solljus och fukt. Vid temperaturer lägre än +5 C ska shingelpaketen förvaras minst ett dygn vid lägst +18 C. Paketen tas ut från varmlagret efter hand som de ska läggas. Använd underlagspapp Trebolit 221 eller Trebolit 114 som underlagstäckning under shingeln. Utförlig monteringsanvisning följer med förpackningen. Artikel Nr Färg Täckande yta/pkt m 2 SHINGELPLATTOR Vikt/pkt ca kg Antal pkt/ pall Antal m 2 /pall Pris/pkt Skrå (SBS) Svart kr Artikel Nr Färg Format Vikt/pkt ca kg Antal pkt/ Antal st/ Pris /pkt meter pall frp TAKFOTREMSA Åtgång: Takfot Svart 10 x 0, kr täckande 10 lpm/rulle NOCKPLATTOR Åtgång: Nock täckande 11 lpm/pkt RÄNNDALSPAPP Svart 0,33 x 0, kr Svart 10 x kr VENTILERAD NOCK Taklutning Aluminium L1000 mm kr Nockremsa Svart kr AVSLUTNINGSPROFIL FÖR VENTILERAD NOCK Justerbar, , kr 24

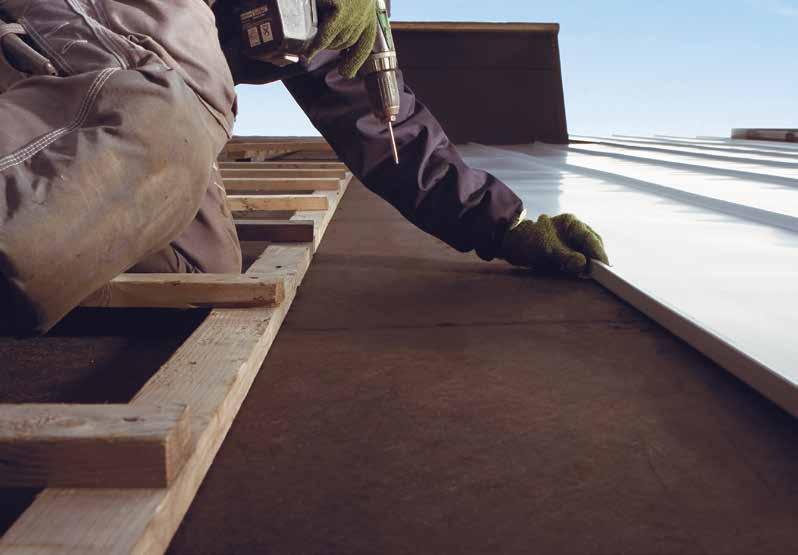

25 TREBOLIT UNDERLAGSPAPP Kvalitetsbeteckningar AMA HUS YAM 2000 Ytbelagd (sand) Asfalt (oxiderad) Mineralfiberstomme 2000 g/m 2 produkt YAP 2200 Ytbelagd (sand) Asfalt (oxiderad) Polyesterstomme 2200 g/m 2 produkt YEP 0 Ytbelagd (sand) Elastomermodifierad asfalt Polyesterstomme 0 g/m 2 produkt Underlagstäckning av duk JSC. 61 Ytvikt över 500 g/m 2 Utprovad enligt SS-EN Slagregntest enligt EN TREBOLIT TAK TAKTILLBEHÖR ISOLERING BYGGKEM INFÄSTNINGAR ÖVRIGT

26 Trebolit Underlagspapp/Underlagsduk Artikel Nr Specifikation Typbeteckning Format meter Vikt ca kg Antal /pall Pris /rulle UNDERLAGSPAPP Glasfiberstomme YAM x 1, kr Öppentid: 2 mån Glasfiberstomme, förstärkt kant Öppentid: 2 mån. YAM x 1, kr 60221N UNDERLAGSDUK Polyesterstomme (AMA Hus), frilagd kant Öppentid: 2 mån. Polyesterstomme, fotplåtsremsa, ej svetsbar Trebolit STEEL klisterkant Öppentid: 12 mån Polyesterstomme, klisterkant (AMA Hus JSC.61) Öppentid: 2 mån. * Får ej installeras under svetsbara tätskikt! YAP 2200 YEP 0 15 x 0,67 15 x 0, kr 365 kr YEP 1800* 12 x kr YEP 600* 25 x kr 26

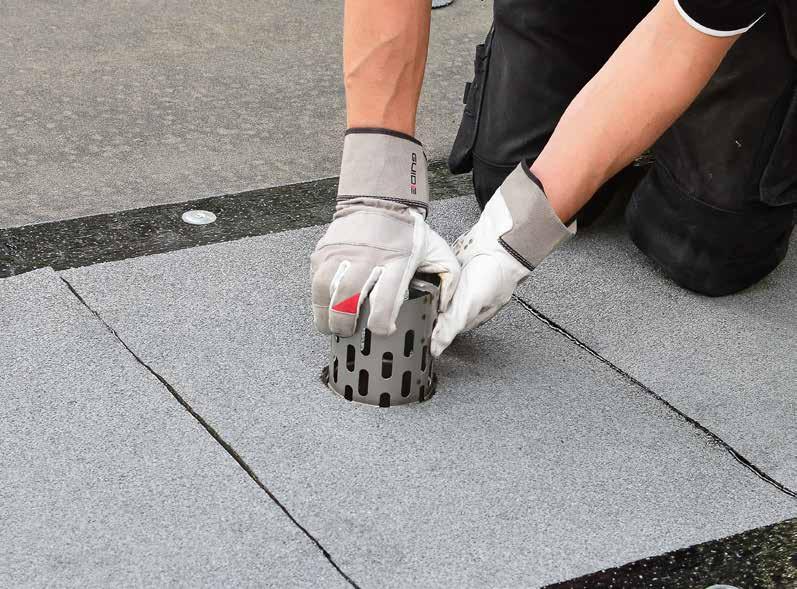

27 TREBOLIT TAKTILLBEHÖR Trebolit har tagit fram ett stort urval på tillbehör, vilka är viktiga komponenter för att resultatet vid intäckning av ett tak ska bli bra. Tätskikten vi tillverkar idag håller mer än 30 år och då är det viktigt att hela taket, med alla detaljer, har samma livslängd. TREBOLIT TAK TAKTILLBEHÖR ISOLERING BYGGKEM INFÄSTNINGAR ÖVRIGT

28 Trebolit Taktillbehör TAKBRUNN KOMPLETT Förmonterad intäckningskrage under brunnsflänsen och lövfångarsil. Tappstycke 400 mm Artikel Dimension Flödeskapacitet Artikelnr St/Fp Pris kr/st Takbrunn Komplett 75 Takbrunn Komplett 110 Ø 75x400 Ø 110x400 1 l/s 2,7 l/s kr 651 kr INSTICKSBRUNN KOMPLETT Förmonterad intäckningskrage under brunnsflänsen, lövfångarsil samt baktryckspackning för ökad säkerhet. Tappstycke 400 mm Artikel Dimension Flödeskapacitet Artikelnr St/Fp Pris kr/st Insticksbrunn Komplett 63 Insticksbrunn Komplett 90 Ø 63x400 Ø 90x400 1 l/s 1,7 l/s kr 714 kr STANDARD TAKBRUNNAR levereras utan lövfångarsil, intäckningskrage och övriga tillbehör. Välj fritt och sätt ihop brunnen som du vill ha den. Tappstycke 400 mm Artikel Dimension Artikelnr St/Fp Pris kr/st Takbrunn 63 exkl sil Takbrunn 75 exkl sil Takbrunn 90 exkl sil Takbrunn 110 exkl sil Ø 63x400 Ø 75x400 Ø 90x400 Ø 110x kr 452 kr 504 kr 546 kr SARGUTKASTARE/SARGBRÄDDAVLOPP Artikel Dimension Artikelnr St/Fp Pris kr/st Sargutkastare. Lutning 1:40. Tappstycke 400 mm 96x96/Ø110x kr Sargbräddavlopp. 50 mm förhöjt utlopp. Tappstycke 400 mm Ø 110 x 400 mm kr Takbrunn Komplett Insticksbrunn Komplett Sargbräddavlopp Sargutkastare 28

29 Trebolit Taktillbehör TILLBEHÖR Artikel Dimension Artikelnr St/Fp Pris kr/st Kabelgenomföring Ø kr Lövfångarsil 63 Lövfångarsil 75 Lövfångarsil 90 Lövfångarsil 110 Låsbar lövfångarsil Passar brunnar Ø mm. Medger högre avvattningskapacitet än standard lövfångarsil. O-ring 63 O-ring 90 Baktryckspackning 63 (för rör Ø75 mm) Baktryckspackning 75 (för rör Ø90 mm) Baktryckspackning 90 (för rör Ø110 mm) Baktryckspackning 110 (för rör Ø 125 mm) Ø 63 Ø 75 Ø 90 Ø kr 105 kr 105 kr 116 kr Ställbar Ø kr Ø 63x6 Ø 90x10 Ø 63 Ø 75 Ø 90 Ø kr 32 kr 95 kr 116 kr 168 kr 179 kr Bräddavlopp (insats) För montage i takbrunn Ø 10, H= kr 110mm Intäckningskrage YEP x kr Takgenomföring 110 mm. Best.vara, Kontakta din säljare och ange rätt måttangivelse. Terrassil 150, *. Beställningsvara, Kontakta din säljare och ange rätt måttangivelse. Avsedd för gångtrafik, ej körbar trafik. Terrassil 150, *. Beställningsvara, Kontakta din säljare och ange rätt måttangivelse. Avsedd för gångtrafik, ej körbar trafik. Kabelgenomföring Baktryckspackning Lövfångarsil Bräddavlopp Ø 110 mm * Pris på begäran Ø 150 mm * 906 kr Ø 150 mm * kr Terrassil O-ringar Takgenomföring Intäckningskrage 29 TREBOLIT TAK TAKTILLBEHÖR ISOLERING BYGGKEM INFÄSTNINGAR ÖVRIGT

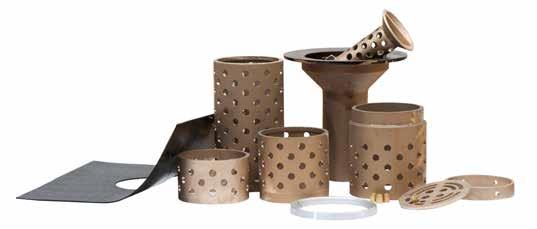

30 Trebolit Taktillbehör Terrassbrunn TG Terrassbrunn TG används för avvattning av bjälklag med inbyggda (dolda) bitumentätskikt. Brunnen som är körbar är den enda som uppfyller både kraven enligt AMA Hus 11 JSE.17 samt Tätskiktsgarantier i Norden AB:s riktlinjer. TG-brunnen är av hög kvalitet och har en flexibel konstruktion. Tack vare ett nytt vidareutvecklat system med ställbara förhöjningsringar kan brunnen nu enkelt anpassas till överbyggnader med stor variation i påbyggnadshöjd. Det nya ringsystemet har ett nytt hålmönster som även medför en förbättrad dränering. Beskrivning Brunnen som finns med både rakt utlopp och sidoutlopp är tillverkad av korrosionsbeständig koppargjutlegering av hög kvalitet innehållande 85 % koppar (rödmetall CC491K). Brunnsflänsen är förprimad. Genom att kombinera en inre ställbar förhöjningsring, höjd 100, 150 eller 300 mm, med en yttre ställbar 200 mm hög ring kan ett flertal olika kombinationshöjder erhållas. Normalt gjuts brunnen in i betongbjälklaget. Intäckningskrage och klämring monteras i samband med anslutningen av tätskiktet. Artikel Nr Specifikation Format Antal/krt Terrassbrunn TG TG-brunn * Beställningsvara Pris / st Terrassbrunn TG används för avvattning av bjälklag med inbyggda (dolda) bitumentätskikt TG-Brunn 4 rakt utlopp 110 mm kr TG-Brunn 4 sidoutlopp * 110 mm kr TG-Brunn 6 rakt utlopp * 160 mm kr TG-Brunn med gängat utlopp 4 tum kr Förlängningsrör 300 mm 300 mm kr Förhöjningsring 30 mm 964 kr Ställbar yttre förhöjningsring 200 mm kr Ställbar inre förhöjningsring 100 mm Passar till 100 mm kr (kombihöjd 210, 235, 260) Ställbar inre förhöjningsring 150 mm Passar till 150 mm kr (kombihöjd 210, 235, 260, 280) Ställbar inre förhöjningsring 300 mm Passar till 300 mm kr (kombihöjd 320, 340, 365, 390, 410, 430 ) Extra låsplugg till förhöjningsring 85 kr Intäckningskrage 0,5x0,5 m 154 kr Tätningsring av silumin 482 kr Körbar plansil 835 kr Extra skruv till plansil 93 kr Renssil kr Renssil 6 * kr Lövfångarsil 715 kr 30

31 Trebolit Taktillbehör Artikel Nr Specifikation Format Antal/krt Pris / st PREFABRICERADE HÖRN ODEN hörn Tillverkade av ECB. Finns i två utförande beroende på om hörnet är invändigt eller utvändigt Innerhörn 100 st/krt 12 kr Ytterhörn 100 st/krt 17 kr STOSAR Avluftningsstos i ECB 25 st/krt 137 kr Gummistos T-stos EPDM mm 10 st/krt 294 kr T-stos EPDM mm 10 st/krt 294 kr T-stos EPDM mm 10 st/krt 294 kr TAKSTOS EPDM 0-40 mm 20 st/krt 294 kr TAKSTOS EPDM mm 20 st/krt 294 kr TAKSTOS EPDM mm 20 st/krt 294 kr * TAKSTOS EPDM mm 20 st/krt 544 kr TAKSTOS EPDM mm 10 st/krt 596 kr TAKSTOS EPDM 200- mm 10 st/krt 886 kr * TAKSTOS EPDM mm 1 st/krt kr * TAKSTOS EPDM mm 1 st/krt kr Hörnförstärkningsrulle Hörnförstärkningsrulle 10 x 0,10 m 287 kr Ång- och Migreringsspärr * Beställningsvara Plastfolie ångspärr tjocklek 0,2 mm, plan, ovikt 145 m 2 /rulle. Åldringsbeständig TUS m 2 /rulle. Migreringsspärr.* Används vid omläggning på gammal pvc-duk. 50 x 2,9 m Pris på begäran 50 x 2,5 m kr Hörn ODEN Avluftningsstos T-stos EPDM Takstos 31 TREBOLIT TAK TAKTILLBEHÖR ISOLERING BYGGKEM INFÄSTNINGAR ÖVRIGT

32 32

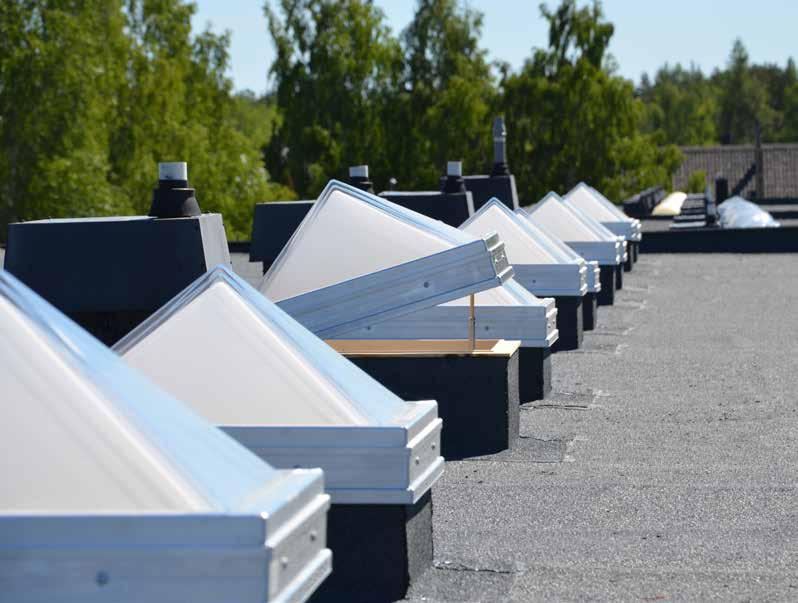

33 TREBOLIT KUPOLER, LUCKOR & LANTERNINER Takkupoler Takluckor Mörka arbetsplatser ger dystra sinnen. Både miljöpsykologer och arkitekter vet idag vilken stor betydelse ljus har för människors välbefinnande. Takkupoler är den bästa lösningen för att släppa in ljus mitt i byggnader med låg taklutning. TREBOLIT TAK TAKTILLBEHÖR ISOLERING BYGGKEM INFÄSTNINGAR ÖVRIGT

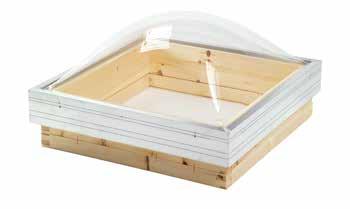

34 Trebolit kupoler, luckor & lanterniner Trebolit Takkupoler Trebolit Takkupoler är tillverkade av gjuten akrylplast och är försedda med monterad aluminiumavtäckning. Kupolerna finns i typerna välvd samt pyramid och levereras i 2-, 3- eller 4-skikt klart eller opaliserat utförande. Samtliga kupoler är försedda med extruderade aluminiumprofiler och monteras på träsarg. Välvd takkupol kan levereras i klart eller opaliserat utförande, av akrylplast. Akryl klart används då störst möjliga ljusinsläpp önskas i lokaler med normal luftfuktighet. Akryl opal används då diffust ljus önskas, i lokaler med normal luftfuktighet. Välvd takkupol rekommenderas inte i exempelvis badrumsmiljöer. Pyramidformad takkupol kan levereras i klart eller opaliserat utförande, av akrylplast. Akryl klart används då störst möjliga ljusinsläpp önskas i lokaler med hög luftfuktighet. Akryl opal används då diffust ljus önskas, i lokaler med hög luftfuktighet. Pyramidformad takkupol rekommenderas i exempelvis badrumsmiljöer. Pyramidformade takkupoler är beställningsvara och har samma priser som välvda. Opal akrylplast är beställningsvara och har samma priser som klara kupoler. Artikel Nr Storlek mm (taköppning) Pris / st TAKKUPOLER 2-skikt välvd klar akrylkupol U-värde 2,6 W/m² C A x 520* kr A x kr A x 850* kr A x kr A x kr A x 2000* kr A x 2400* kr 3-skikt välvd klar akrylkupol U-värde 2,1 W/m² C A x 520* kr A x kr A x 850* kr A x kr A x kr A x 2000* kr A x 2400* kr 4-skikt välvd klar akrylkupol U-värde 1,8 W/m² C A x 520* kr A x kr A x 850* kr A x kr A x kr A x 2000* kr A x 2400* kr * Beställningsvara. Kontakta kundsupport för leveranstid. 34

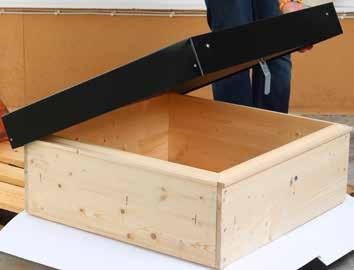

35 Trebolit kupoler, luckor & lanterniner Träsarg Kupolerna monteras på en fast eller öppningsbar sarg av massivt förbehandlat trä, tjocklek 44 mm. Alla karmar är försedda med en utvändig stoppkant, avsedd för tätskiktet. För tätning mellan kupol och sarg finns en tätningslist av EPDM. Öppningsbara sargar har även tätningslist mellan karm och båge. Gångjärnen på de öppningsbara sargarna är kraftiga och robusta, med en bredd om 100 mm. Gångjärnen är anpassade så att tätskiktet lätt kan dras upp för en säker och tät lösning. Vid behov av andra dimensioner än nedan finns sargerna i höjder från 100 mm 700 mm till beställning. Leveranstiden är 2-3 veckor. Artikel Nr Storlek mm (taköppning) Pris / st TRÄSARG Fast träsarg, höjd 300 mm x 520* 600 x x 850* 1000 x x x 2000* 1200 x 2400* 826 kr 957 kr kr kr kr kr kr Öppningsbar sarg, höjd 300 mm x 520* 600 x x 850* 1000 x x x 2000* 1200 x 2400* kr kr kr kr kr kr kr TRÄSARG Fast träsarg, höjd 500 mm x 520* 600 x 600* 850 x 850* 1000 x 1000* 1200 x 1200* 1000 x 2000* 1200 x 2400* kr kr kr kr kr kr kr Öppningsbar sarg, höjd 500 mm x 520* 600 x 600* 850 x 850* 1000 x 1000* 1200 x 1200* 1000 x 2000* 1200 x 2400* kr kr kr kr kr kr kr TILLBEHÖR Kupolhasp, max öppning mm Skruvöppnare, typ teleskop 300 mm Manöverstång för skruvöppnare Manöverstång för skruvöppnare ,5 m 3,0 m 684 kr 949 kr 586 kr 752 kr * Beställningsvara. Kontakta kundsupport för leveranstid. 35 TREBOLIT TAK TAKTILLBEHÖR ISOLERING BYGGKEM INFÄSTNINGAR ÖVRIGT

36 Trebolit kupoler, luckor & lanterniner Trebolit Takluckor (uppstigningsluckor) Takluckorna (uppstigningsluckor) finns i två utföranden: med klar akrylplast (2-skikt) eller svart plastbelagd stålplåt (isolerad). Luckorna levereras kompletta med träsarg och låsbeslag. Takluckans intäckningsbara höjd är 200 mm och den totala höjden är 240 mm. Luckan är låsbar inifrån med hänglås (medföljer ej) och kan öppnas utifrån om hänglåset är borttaget. Artikel Nr Storlek mm (taköppning) Pris / st TAKLUCKA (UPPSTIGNINGSLUCKA) Plåtlucka x kr x kr * 800 x kr * Beställningsvara. Kontakta kundsupport för leveranstid. Artikel Nr Storlek mm (taköppning) Pris / st INSPEKTIONSLUCKA Inspektionslucka med utvändig ledhasp och karbinhake x kr 36

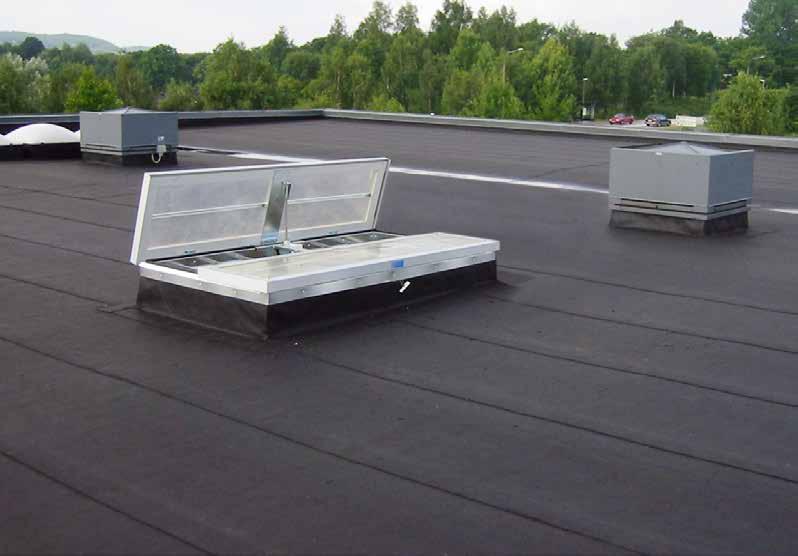

37 TREBOLIT BRANDVENTILATORER För ventilation av brandgaser Finns i flera olika utföranden Trebolit samarbetar med Firevent avseende brandventilatorer. Brandventilatorer är uppåtöppnande rökluckor avsedda att ventilera ut brandgaser. Heta och aggressiva brandgaser kan förutom att de äventyrar utrymningen av lokalen också försvåra brandmännens arbete och orsaka skador på lokal och inventarier som är många gånger större än den egentliga brandskadan. Kontakta Mats Adamsson på Firevent, för konsultation och offert. TREBOLIT TAK TAKTILLBEHÖR ISOLERING BYGGKEM INFÄSTNINGAR ÖVRIGT

38 38 Trebolit brandventilatorer

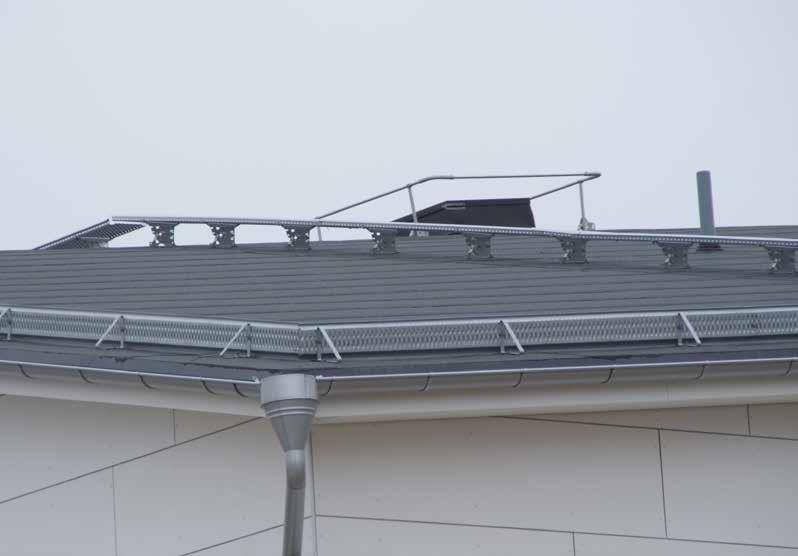

39 TREBOLIT TAKSÄKERHET Fästöglor Takbryggor Skyddsräcken Stegar Vi kan genom vår samarbetspartner CW Lundberg AB erbjuda ett komplett taksäkerhetssystem som är kompatibelt med de flesta av våra tätskiktssystem. Produkterna är av högsta kvalitet och uppfyller Boverkets krav och regler. CW Lundberg AB har arbetat med taksäkerhetsanordningar i över 20 år vilket har gett dem stor erfarenhet. Alla produkter är certifierade av SP, vilket betyder att CW Lundberg uppfyller kraven i gällande nybyggnadsregler. TREBOLIT TAK TAKTILLBEHÖR ISOLERING BYGGKEM INFÄSTNINGAR ÖVRIGT

40 Trebolit taksäkerhet Taksäkerhet tillsammans med CW Lundberg Vi erbjuder ett komplett sortiment från CW Lundberg och vi använder CW Lundbergs kalkylator för mängdning och offertunderlag. Kontakta oss så hjälper vi dig gärna Fästögla Artikel Nr Dimension FÖRANKRINGSÖGLA Fästöglan har en infästning som gör att montaget blir enklare och snabbare. En hylsa passar för samtliga skruvar och muttrar. Fästöglan är ett alternativ till nockräcke och takbrygga gällande infästning av livlina. Fästögla släta tak CW Pris vid förfrågan INFÄSTNINGSPLATTA FÖR TÄTSKIKT Infästningsplatta Skruvsats för förankringsögla 5-pack CW CW410132P 400 x 400 mm 255 x 38 mm Pris vid förfrågan Pris vid förfrågan Taklutning < >18 Fasadhöjd <4m Lös stege till tak, glidskydd för lös stege. Skyddsräcken kring takfönster. Vid fasadhöjd > 3 m krävs fästöglor för lina till säkerhetssele. Fasadhöjd 4-8 m Fästöglor för lina till säkerhetssele. Förbindelseled till skorsten etc. (fast arbetsställe). Snörasskydd ovanför entréer. Förbindelse till taknock och skorsten etc. (fast arbetsställe). Fästanordning för linor till säkerhetssele vid taknocken eller motsvarande högre del av taket. Snörasskydd ovanför entréer. Fasadhöjd >8m Endast invändig uppstigning till taket, skyddsräcken kring takluckor och takfönster. Snörasskydd ovanför entréer. Fästöglor för lina till säkerhetssele. Takbrygga längs hela taknocken. Fast takstege-brygga till skorsten, nock/serviceställen. Fotstöd vid takfot och takbrott. 40

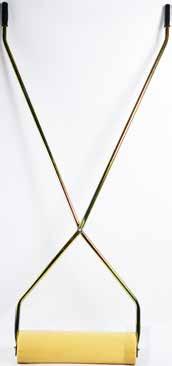

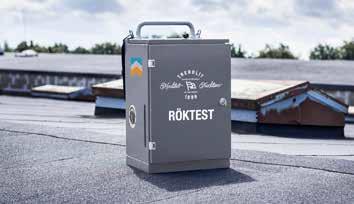

41 TREBOLIT MONTERINGSHJÄLPMEDEL Rökmaskin Pappkniv Tryckrulle Trebolit har tagit fram ett antal olika hjälpmedel för att underlätta arbetet på taket. Det underlättar även att ni kan beställa och få allt levererat från en och samma leverantör. TREBOLIT TAK TAKTILLBEHÖR ISOLERING BYGGKEM INFÄSTNINGAR ÖVRIGT

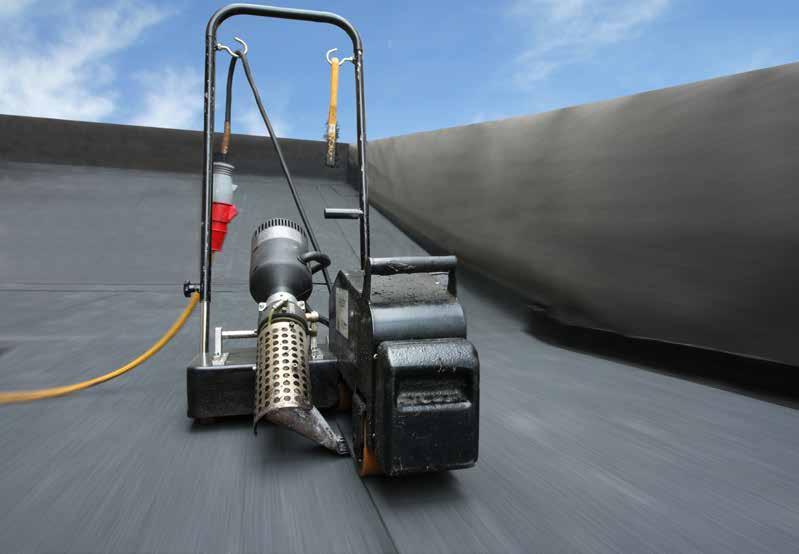

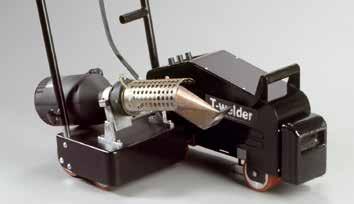

42 Trebolit monteringshjälpmedel Trebolit T-Welder är vår egen patenterade varmluftsautomat, speciellt utvecklat för installation av Trebolits tätskikt. Med en kraftfull fläkt samt drivhjulsmotor kan T-Welder användas på taklutningar upp till 14. Trebolit Röktest kan användas till att göra täthetskontroller på tak. Ofarlig rök blåses in under tätskiktet och eventuellt läckage avslöjas direkt och kan åtgärdas. Torksax Pappkniv Handrulle Trebolit rakbladskniv Torkrulle Tryckrulle Artikel Nr Specifikation Format Antal/krt Pris / st MONTERINGSHJÄLPMEDEL Pappkniv 10 st/krt 149 kr Trebolit rakbladskniv inkl. 10 krokblad 1-pack 515 kr Asfaltborste 80 mm 4 st/bunt 156 kr Borstskaft 1350 mm 5 st/bunt 53 kr Tryckrulle med teleskopskaft, 6 kg b=110 mm kr Tryckrulle med teleskopskaft, 9 kg b=110 mm kr Torksax kr Torkrulle till torksax 121 kr Handrulle för detaljarbeten, metall kr T-Welder inkl. tillbehör * Pris på begäran * Beställningsvara 42

43 ISOLERING AV MINERALULL Brandsäker Ljudisolerande Fukt och vattenavvisande Livslång isoleringsförmåga Taket på din byggnad är betydelsefullt både för ekonomi och säkerhet. Genom att isolera med obrännbar stenull från ROCKWOOL ger byggnadens tak ett utmärkt passivt brandskydd samt ett skydd för fukt och ljud. Med ROCKWOOL isolering på taket reducerar du enkelt dina energikostnader och du får även en lösning som är trygg och väl beprövad och som håller år efter år. TREBOLIT TAK TAKTILLBEHÖR ISOLERING BYGGKEM INFÄSTNINGAR ÖVRIGT

44 Isolering av mineralull Takisolering från ROCKWOOL Vi erbjuder ett väl utvalt sortiment från ROCKWOOL. Kontakta oss så hjälper vi dig. Enkelt och hållbart oavsett design Oavsett konstruktionen på det tak som ska isoleras är lösningen TOPROCK. Finns det fall är valet TOPROCK System. Saknas fall väljer du TOPROCK CTF System och ska taket även vara ett golv väljer du TOPROCK Terrace System. Precis som all isolering från ROCKWOOL är TOPROCK tillverkad av obrännbar stenull, vilket ger utmärkt passivt brandskydd samt skydd för fukt och ljud. Det unika med TOPROCK systemen är att isoleringen består av lameller och takboard som levereras i en unik miljöpall som innehåller ett komplett material för ett bestämt antal kvadratmeter. Den skräddarsydda miljöpallen är byggd av isolering vilket ger minimalt med avfall. Allt som återstår är den återvinningsbara PE-folien som omsluter pallen. Väl genomtänkt logistik och paketering ger tydlig effekt oavsett mängden isolering som ska läggas ut. Tack vare de få arbetsmomenten och den smarta logistiken blir installationen mycket kostnadseffektiv. För plan isolering kan tiden för utläggning reduceras kraftigt jämfört med traditionella lösningar. Fördelar för dig Smart logistik Brandsäker Ljudisolerande Få arbetsmoment, enkelt att montera Minimalt med avfall Ett bra miljöval Optimalt passivt brandskydd ROCKWOOL stenull klarar temperaturer över 1000 C. Att välja ett obrännbart material på taket kan också ge lägre försäkringspremie. Behåller isoleringsförmågan livet ut ROCKWOOL stenull bryts inte ned genom åldring och krymper inte. Den ursprungliga värmeisolerings-förmågan består även över tid. Fukt- och vattenavvisande ROCKWOOL stenull upptar endast fukt om vatten pressas in i materialet. När trycket upphör torkar fukten snabbt ut. Ljudisolerande Tack vare den unika strukturen så har ROCKWOOL stenull goda ljuddämpande egenskaper. Detta är viktiga faktorer för att få en behaglig inomhusmiljö. 44

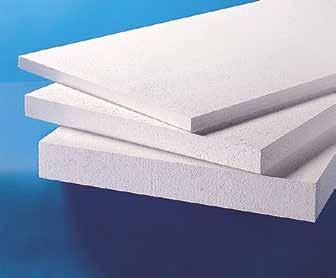

45 Isolering av mineralull ISOLERING AV CELLPLAST Produktsortiment EPS-cellplast finns i ett flertal olika kvalitetsklasser, och det som skiljer de olika kvalitéerna är dess tryckhållfasthet och isolerförmåga. Montering Cellplast är ett lätt isolermaterial och kan därför enkelt läggas ut i stora skivor med få skarvar som följd. Infästning går snabbt med för underlaget anpassade isolerskruvar. Uppbyggnad av taket avgörs av lokalens utformning och funktion samt övriga material i takkonstruktionen. Konstruktionslösningar finns att ta del av på Av brandtekniska skäl skall cellplasten generellt skyddas, vanligen görs detta med en 20 mm ovanliggande takboard. Cellplast och miljön Materialet avger inga miljöfarliga gaser och kan återanvändas eller återvinnas efter demontering. Då tak kan fås måttanpassade med önskat fall minimeras spill på arbetsplatsen. Dessutom levereras paketen inte på träpallar utan på stavar av EPS-cellplast, dessa kan dessutom användas som isolering i taket och det blir inget onödigt spill. Sortiment, leveranstid och priser Eftersom prisbilden på cellplast är väldigt rörlig presenterar vi här inga priser. Kontakta din Trebolitsäljrepresentant så återkommer vi med en offert för ditt objekt. TREBOLIT TAK TAKTILLBEHÖR ISOLERING BYGGKEM INFÄSTNINGAR ÖVRIGT

46 46

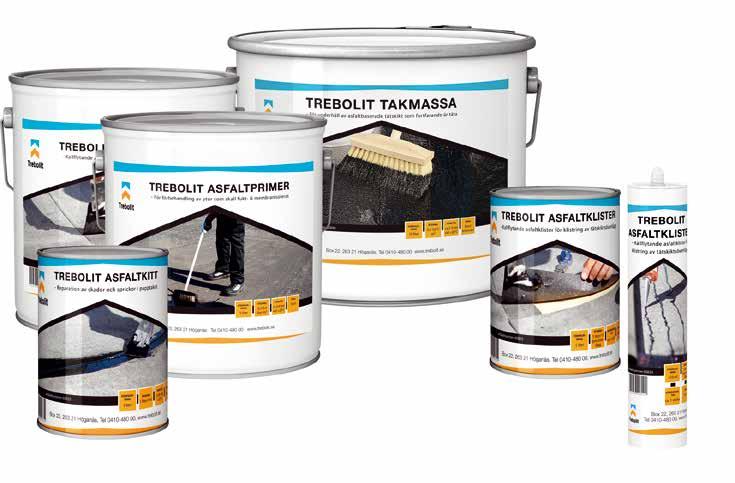

47 TREBOLIT BYGGKEM Asfaltprimer Asfaltklister Asfaltkitt Takmassa För att komplettera vårt sortiment av tätskikt erbjuder vi ett brett sortiment av byggkemiska produkter som hjälpmedel till läggning och reparationer. TREBOLIT TAK TAKTILLBEHÖR ISOLERING BYGGKEM INFÄSTNINGAR ÖVRIGT

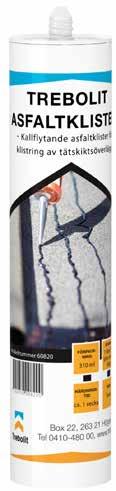

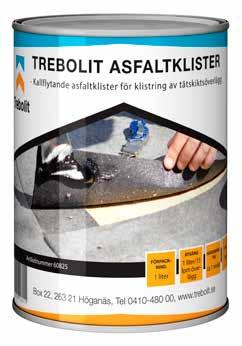

48 Trebolit byggkem I Trebolits sortiment ingår ett antal olika byggkemiska produkter för att komplettera vårt sortiment av tätskiktslösningar. Trebolit Asfaltprimer är en asfaltlösning för ytor som ska fuktisoleras eller läggas med nytt tätskiktsmembran. Trebolit Asfaltklister är ett kallflytande asfaltklister för klistring av tätskiktsöverlägg. Trebolit Asfaltklister är även till för skarvklistring av underlagstäckning. Trebolit Asfaltkitt är en asfaltpasta med fibrer för reparation av sprickor och hål i asfaltbaserade tätskikt. Trebolit Takmassa används för underhåll av asfaltbaserade tätskikt som fortfarande är täta. Obs! Förbehandla ytan med Trebolit Asfaltprimer. Artikel Nr Specifikation Förpackning Anmärkning Pris/st storlek ASFALTPRIMER Tunnflytande asfaltlösning som används liter 270 kr vid förbehandling av ytor som skall fuktisoleras eller täckas med asfaltmaterial. Åtgång: ca 0,3 lit/m² Asfaltprimer spray ml 12 st/fp 252 kr M-Primer 60DP liter 20 kg kr Primer För klistring av 6 liter 683 kr LA-remsa vid detaljarbete. ASFALTKLISTER Används vid klistring av överlägg vid spikning av papp på träunderlag m.m. Åtgång: ca 1 lit/10-15 lpm skarv ASFALTKITT Används för tätning av sprickor och hål i takpapp. TAKMASSA Används för renovering av gamla bitumenbaserade tätskikt. Åtgång: ca 0,8-1 liter Skarvklister, tub 0,31 lit/tub 1 liter 5 liter Kartong 12 tuber Kartong 10 x 1 55 kr 75 kr 260 kr liter Kartong 10 x 1 67 kr liter 486 kr 48

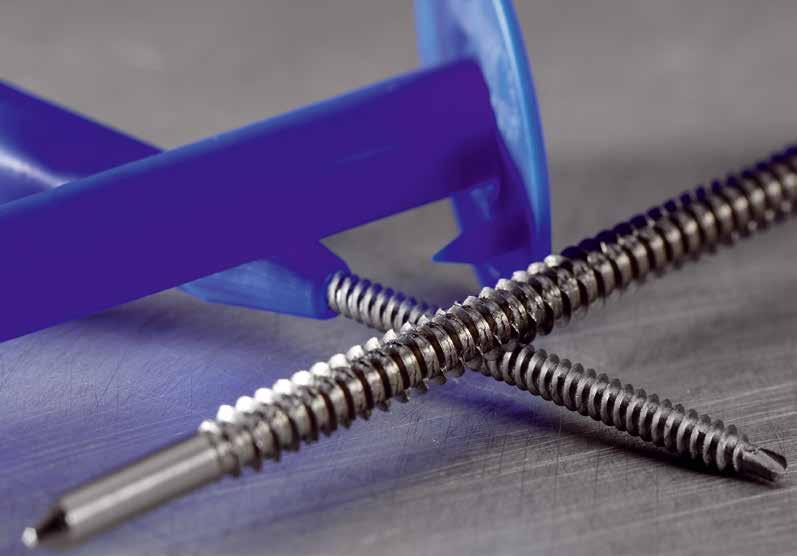

49 TREBOLIT INFÄSTNINGAR TREBOLIT TAK TAKTILLBEHÖR ISOLERING BYGGKEM INFÄSTNINGAR ÖVRIGT

50 Trebolit infästningar brickor SP Ø 40 mm & SP Ø 70 mm T-fix plåtbrickor för infästning av enlagstäckningar Sendzimirförzinkat stål 15 cykler Kesternich Dimension Ø 40 och Ø 70 mm Tjocklek 0,7, 1,0 och 1,25 mm Hål diameter 6,00-7,00 Packat i plasthink Artikel Art. Nr. Antal/förpackning Pris/st Pris/förpackning SP Ø 40 mm & SP Ø 70 mm Dimension/Plan undersida SP 40 x 1,0 mm F1 Ø 6,0 mm 50-SP-40-F1E ,89 kr 890 kr SP 40 x 1,25 mm Ø 7,50 mm ¹ 50-SP-40-LBS ,02 kr kr Dimension/Djupförsänkt SP 70 x 0,7 mm D 4 Ø 7,00 mm 50-SP-70-D4E 500 1,82 kr 910 kr SP 40 x 1,0 mm D 1 Ø 6,0 mm 50-SP-40-D1E ,89 kr 890 kr Dimension/Standardbricka SP 70 x 0,7 mm S 4 Ø 7,00 mm 50-SP-70-S4E 500 1,82 kr 910 kr ¹ Packat i kartong S = standardutförande F = plan undersida D = djupförsänkt 50

51 Trebolit infästningar brickor SP 82x40 T-fix plåtbrickor för infästning av enlagstäckningar Sendzimirförzinkat stål 15 cykler Kesternich Dimension 82 x 40 mm Tjocklek 1,0 mm Hål diameter 4,85-5,00-7,00 - mm Packat i plasthink Artikel Art. Nr. Antal/förpackning Pris/st Pris/förpackning SP 82x40 Dimension/Djupförsänkt SP 82 x 40 x 1,0 mm D 3 Ø 7,0 mm 50-SP-8240-D3E 500 1,68 kr 840 kr Dimension/Plan undersida SP 82 x 40 x 1,0 mm F 1 Ø 7,0 mm 50-SP-8240-F1E 500 1,68 kr 840 kr Dimension/m taggar ¹ SPB 82 x 40 x 1,0 mm D 4 Ø 7,0 mm * 50-SPB-8240-D4E 500 2,13 kr kr ¹ Plåtbrickor med taggar för högre dimensionerande lastkapacitet * Beställningsvara. Leveranstid 1-3 veckor. S = standardutförande F = plan undersida D = djupförsänkt 51 TREBOLIT TAK TAKTILLBEHÖR ISOLERING BYGGKEM INFÄSTNINGAR ÖVRIGT

52 Trebolit infästningar hylsor R 45 Standard T-fix teleskophylsor för infästning av tätskikt i överlapp Standard modell Slagseg modifierad Polypropylen Dimension Ø 45 mm Hål diameter 6,1 mm Packat i kartong Artikel Art. Nr. Antal/förpackning Pris/st Pris/förpackning R 45 Standard Ø mm x L mm 45 x 20 mm 50-R ,96 kr 960 kr 45 x 40 mm 50-R ,24 kr 620 kr 45 x 60 mm 50-R ,47 kr 735 kr 45 x 80 mm 50-R ,60 kr 800 kr 45 x 90 mm 50-R ,61 kr 805 kr 45 x 100 mm 50-R ,63 kr 815 kr 45 x 120 mm 50-R ,69 kr 845 kr 45 x 150 mm 50-R ,76 kr 880 kr 45 x 180 mm 50-R ,01 kr kr 45 x 210 mm 50-R ,16 kr kr 45 x 240 mm 50-R ,29 kr kr 45 x 270 mm 50-R ,52 kr 630 kr 45 x 300 mm 50-R ,11 kr 777 kr 45 x 330 mm 50-R ,50 kr kr 45 x 365 mm * 50-R ,20 kr kr 45 x 405 mm * 50-R ,74 kr kr 45 x 485 mm * 50-R ,48 kr kr 45 x 565 mm * 50-R ,02 kr kr 45 x 645 mm * 50-R ,26 kr kr 45 x 705 mm * 50-R ,85 kr kr * Beställningsvara. Leveranstid 1-3 veckor. Anm: Skruvtyper PS/BS-4.8 och TS-5.2 mm kan levereras förmonterade i kombination med Plus serien: RP

53 Trebolit infästningar hylsor R 75 Standard T-fix teleskophylsa för infästning av isolering och underlagspapp Standard modell Slagseg modifierad Polypropylen Dimension Ø 75 mm Hål diameter 6,2 mm Packat i kartong Anm: Skruvtyper PS/BS-4,8 och TS-5,2 kan levereras förmonterade i kombination med plus serien: RP-75. Plasthylsorna i R-serien kan kombineras med nedanstående fästdon från T-fix sortimentet: PS/BS-4,8 mm BSHD-4,8 mm BS/CS-6,1 mm BN-5,6 mm Artikel Art. Nr. Antal/förpackning Pris/st Pris/förpackning R 75 Standard Ø mm x L mm 75 x 20 mm 50-R ,71 kr kr 75 x 40 mm 50-R ,87 kr 935 kr 75 x 60 mm 50-R ,00 kr kr 75 x 80 mm 50-R ,11 kr kr 75 x 90 mm 50-R ,15 kr kr 75 x 100 mm 50-R ,27 kr kr 75 x 120 mm 50-R ,35 kr kr 75 x 150 mm 50-R ,58 kr kr 75 x 180 mm 50-R ,84 kr 710 kr 75 x 210 mm 50-R ,15 kr 788 kr 75 x 240 mm 50-R ,57 kr 893 kr 75 x 270 mm 50-R ,10 kr kr 75 x 300 mm 50-R ,96 kr kr 75 x 330 mm 50-R ,00 kr kr * Beställningsvara. Leveranstid 1-3 veckor. 53 TREBOLIT TAK TAKTILLBEHÖR ISOLERING BYGGKEM INFÄSTNINGAR ÖVRIGT

54 Trebolit infästningar plåt PS 4.8 T-fix PS plåtskruv Torx-25 S-spets (borrkapacitet upp till 0,9 mm) Enduroguard ytbeläggning, 15 cykler kesternich Packat i plasthink Användningsområde: Plåt upp till 0,88 mm Monteringsverktyg: Ergo-Stick Artikel Art. Nr. Antal/förpackning Pris/st Pris/förpackning PS 4.8 Ø mm x L mm 4,8 x 40 mm 50-PS ,51 kr 510 kr 4,8 x 50 mm 50-PS ,58 kr 580 kr 4,8 x 60 mm 50-PS ,69 kr 690 kr 4,8 x 70 mm 50-PS ,87 kr 435 kr 4,8 x 80 mm 50-PS ,90 kr 450 kr 4,8 x 90 mm 50-PS ,11 kr 555 kr 4,8 x 100 mm 50-PS ,24 kr 620 kr 4,8 x 110 mm 50-PS ,48 kr 740 kr 4,8 x 120 mm 50-PS ,59 kr 795 kr 4,8 x 130 mm 50-PS ,84 kr 920 kr 4,8 x 140 mm 50-PS ,15 kr kr 4,8 x 150 mm 50-PS ,39 kr kr 4,8 x 160 mm 50-PS ,08 kr kr 4,8 x 170 mm 50-PS ,89 kr kr 4,8 x 180 mm 50-PS ,38 kr kr 4,8 x 200 mm 50-PS ,51 kr kr Underlag Erforderlig förankringslängd Stålplåt 0,70-0,88 mm 20 mm 54

55 Trebolit infästningar plåt BS 4.8 T-fix BS plåtskruv Torx-25 Borrspets (borrkapacitet 2 x 1,25 mm) Enduroguard ytbeläggning, 15 cykler kesternich Packat i plasthink Användningsområde: Plåt upp till 2 x 1,25 mm Monteringsverktyg: Ergo-Stick Artikel Art. Nr. Antal/förpackning Pris/st Pris/förpackning BS 4.8 Ø mm x L mm 4,8 x 50 mm 50-BS ,90 kr 900 kr 4,8 x 60 mm 50-BS ,90 kr 900 kr 4,8 x 70 mm 50-BS ,01 kr kr 4,8 x 80 mm 50-BS ,13 kr 565 kr 4,8 x 90 mm 50-BS ,25 kr 625 kr 4,8 x 100 mm 50-BS ,45 kr 725 kr 4,8 x 110 mm 50-BS ,67 kr 836 kr 4,8 x 120 mm 50-BS ,84 kr 920 kr 4,8 x 130 mm 50-BS ,13 kr kr 4,8 x 140 mm 50-BS ,47 kr kr 4,8 x 150 mm 50-BS ,90 kr kr 4,8 x 170 mm 50-BS ,09 kr kr 4,8 x 190 mm 50-BS ,13 kr kr 4,8 x 200 mm 50-BS ,24 kr kr 4,8 x 220 mm 50-BS ,48 kr kr 4,8 x 240 mm 50-BS ,98 kr kr 4,8 x 260 mm 50-BS ,22 kr kr 4,8 x 280 mm 50-BS ,46 kr kr 4,8 x 300 mm 50-BS ,76 kr kr Underlag Erforderlig förankringslängd Stålplåt 0,7-2 x 1,25 mm 20 mm 55 TREBOLIT TAK TAKTILLBEHÖR ISOLERING BYGGKEM INFÄSTNINGAR ÖVRIGT

56 Trebolit infästningar plåt BSHD 4.8 T-fix BSHD plåtskruv Torx-25 Borrspets (kapacitet upp till 3,0 mm) Enduroguard ytbeläggning, 15 cykler kesternich Packat i plasthink Användningsområde: Plåt upp till 3,0 mm Monteringsverktyg: Skruvdragare varvtal c:a 1800 rpm Artikel Art. Nr. Antal/förpackning Pris/st Pris/förpackning BSHD 4.8 Ø mm x L mm 4,8 x 90 mm * 50-BSHD ,70 kr 425 kr Underlag Erforderlig förankringslängd Stålplåt 1,0-3,0 mm ¹ 20 mm ¹ Användes ej vid plåttjocklekar mindre än 1,0 mm. * Beställningsvara. Leveranstid 1-3 veckor. 56

57 Trebolit infästningar plåt RP 45 + PS 4.8 Kombi T-fix Kombi, utan borrspets Teleskophylsa Ø 45 mm Guardian S-spets skruv, Torx-25 Enduroguard ytbeläggning, 15 cykler Kesternich Packat i kartong Användningsområde: Plåt upp till 0,88 mm Monteringsverktyg: Bitsförlängare + Bits-M6S Halvautomatiskt monteringsverktyg Guardian PP-260 helautomatisk monteringsmaskin (Kan beställas i bandat utförande) Artikel Art. Nr. Isoleringstjocklek Antal/fp Pris/st Pris/förpackning RP 45 + PS 4.8 Kombi Skruv/hylsa Ø mm x L mm Ø 45 x 20 / 4.8 x 60 mm * Ø 45 x 20 / 4.8 x 70 mm Ø 45 x 40 / 4.8 x 60 mm * Ø 45 x 40 / 4.8 x 70 mm Ø 45 x 60 / 4.8 x 60 mm * Ø 45 x 60 / 4.8 x 70 mm * Ø 45 x 90 / 4.8 x 60 mm Ø 45 x 90 / 4.8 x 70 mm * Ø 45 x 90 / 4.8 x 80 mm * Ø 45 x 90 / 4.8 x 90 mm Ø 45 x 120 / 4.8 x 60 mm * Ø 45 x 120 / 4.8 x 70 mm * Ø 45 x 120 / 4.8 x 80 mm Ø 45 x 150 / 4.8 x 60 mm * Ø 45 x 150 / 4.8 x 70 mm * Ø 45 x 150 / 4.8 x 80 mm Ø 45 x 180 / 4.8 x 60 mm * Ø 45 x 180 / 4.8 x 70 mm * Ø 45 x 180 / 4.8 x 80 mm Ø 45 x 210 / 4.8 x 60 mm * Ø 45 x 210 / 4.8 x 70 mm * Ø 45 x 210 / 4.8 x 80 mm Ø 45 x 240 / 4.8 x 60 mm * Ø 45 x 240 / 4.8 x 70 mm * Ø 45 x 240 / 4.8 x 80 mm Ø 45 x 270 / 4.8 x 60 mm * Ø 45 x 270 / 4.8 x 70 mm * Ø 45 x 270 / 4.8 x 80 mm Ø 45 x 300 / 4.8 x 60 mm * Ø 45 x 300 / 4.8 x 70 mm * Ø 45 x 300 / 4.8 x 80 mm Ø 45 x 330 / 4.8 x 60 mm * Ø 45 x 330 / 4.8 x 70 mm * Ø 45 x 330 / 4.8 x 80 mm * Ø 45 x 330 / 4.8 x 90 mm * Ø 45 x 330 / 4.8 x 100 mm * Ø 45 x 330 / 4.8 x 110 mm * 50-RP45+PS/ISO RP45+PS/ISO RP45+PS/ISO RP45+PS/ISO RP45+PS/ISO RP45+PS/ISO RP45+PS/ISO RP45+PS/ISO RP45+PS/ISO RP45+PS/ISO RP45+PS/ISO RP45+PS/ISO RP45+PS/ISO RP45+PS/ISO RP45+PS/ISO RP45+PS/ISO RP45+PS/ISO RP45+PS/ISO RP45+PS/ISO RP45+PS/ISO RP45+PS/ISO RP45+PS/ISO 50-RP45+PS/ISO RP45+PS/ISO RP45+PS/ISO RP45+PS/ISO RP45+PS/ISO RP45+PS/ISO RP45+PS/ISO RP45+PS/ISO RP45+PS/ISO RP45+PS/ISO RP45+PS/ISO RP45+PS/ISO RP45+PS/ISO RP45+PS/ISO RP45+PS/ISO400 Underlag Erforderlig förankringslängd Stålplåt 0,70-0,88 mm 20 mm * Beställningsvara. Leveranstid 1-3 veckor. 40 mm 50 mm 60 mm 70 mm 80 mm 90 mm 100 mm 110 mm 120 mm 130 mm 140 mm 150 mm 160 mm 170 mm 180 mm 190 mm 200 mm 210 mm 220 mm 230 mm 240 mm mm 260 mm 270 mm 280 mm 290 mm 300 mm 310 mm 320 mm 330 mm 340 mm 350 mm 360 mm 370 mm 380 mm 390 mm 400 mm 2,10 kr 2,22 kr 2,54 kr 2,66 kr 2,86 kr 2,97 kr 3,00 kr 3,07 kr 3,18 kr 3,31 kr 3,33 kr 3,69 kr 3,38 kr 3,41 kr 3,44 kr 3,48 kr 3,54 kr 3,61 kr 3,73 kr 3,74 kr 3,79 kr 3,92 kr 3,94 kr 3,95 kr 4,03 kr 4,20 kr 4,23 kr 4,40 kr 4,69 kr 4,82 kr 4,99 kr 6,39 kr 6,55 kr 6,63 kr 6,78 kr 6,86 kr 7,09 kr 525 kr 555 kr 635 kr 665 kr 715 kr 743 kr 750 kr 768 kr 795 kr 828 kr 833 kr 923 kr 845 kr 853 kr 860 kr 870 kr 885 kr 903 kr 933 kr 935 kr 948 kr 980 kr 985 kr 988 kr kr kr kr kr kr kr kr kr kr kr kr kr kr 57 TREBOLIT TAK TAKTILLBEHÖR ISOLERING BYGGKEM INFÄSTNINGAR ÖVRIGT

58 Trebolit infästningar plåt RBP + PS 4.8 Kombi T-fix RBP - 48 Kombi, utan borrspets. Teleskophylsa Ø 48 mm med taggar Guardian S-spets skruv Torx-25 Enduroguard ytbeläggning, 15 cykler Kesternich Packat i kartong Användningsområde: Främst avsedd för PVC-baserade tätskikt. Plåt upp till 0,88 mm Monteringsverktyg: Bitsförlängare + Bits-M6S Halvautomatiskt monteringsverktyg 58

59 Trebolit infästningar plåt Artikel Art. Nr. Isoleringstjocklek RBP + PS 4.8 Kombi Skruv/hylsa Ø mm x L mm Ø 48 x 20 / 4.8 x 60 mm * 50-RBP48+PS/ISO040 Ø 48 x 20 / 4.8 x 70 mm * 50-RBP48+PS/ISO050 Ø 48 x 40 / 4.8 x 60 mm * 50-RBP48+PS/ISO060 Ø 48 x 40 / 4.8 x 70 mm 50-RBP48+PS/ISO070 Ø 48 x 60 / 4.8 x 60 mm * 50-RBP48+PS/ISO080 Ø 48 x 60 / 4.8 x 70 mm * 50-RBP48+PS/ISO090 Ø 48 x 90 / 4.8 x 60 mm 50-RBP48+PS/ISO100 Ø 48 x 90 / 4.8 x 70 mm* 50-RBP48+PS/ISO110 Ø 48 x 90 / 4.8 x 80 mm 50-RBP48+PS/ISO120 Ø 48 x 90 / 4.8 x 90 mm * 50-RBP48+PS/ISO130 Ø 48 x 120 / 4.8 x 60 mm * 50-RBP48+PS/ISO140 Ø 48 x 120 / 4.8 x 70 mm * 50-RBP48+PS/ISO150 Ø 48 x 120 / 4.8 x 80 mm 50-RBP48+PS/ISO160 Ø 48 x 150 / 4.8 x 60 mm * 50-RBP48+PS/ISO170 Ø 48 x 150 / 4.8 x 70 mm * 50-RBP48+PS/ISO180 Ø 48 x 150 / 4.8 x 80 mm 50-RBP48+PS/ISO190 Ø 48 x 180 / 4.8 x 60 mm * 50-RBP48+PS/ISO200 Ø 48 x 180 / 4.8 x 70 mm * 50-RBP48+PS/ISO210 Ø 48 x 180 / 4.8 x 80 mm 50-RBP48+PS/ISO220 Ø 48 x 210 / 4.8 x 60 mm * 50-RBP48+PS/ISO230 Ø 48 x 210 / 4.8 x 70 mm * 50-RBP48+PS/ISO240 Ø 48 x 210 / 4.8 x 80 mm 50-RBP48+PS/ISO Ø 48 x 240 / 4.8 x 60 mm * 50-RBP48+PS/ISO260 Ø 48 x 240 / 4.8 x 70 mm * 50-RBP48+PS/ISO270 Ø 48 x 240 / 4.8 x 80 mm 50-RBP48+PS/ISO280 Ø 48 x 270 / 4.8 x 60 mm * 50-RBP48+PS/ISO290 Ø 48 x 270 / 4.8 x 70 mm * 50-RBP48+PS/ISO300 Ø 48 x 270 / 4.8 x 80 mm 50-RBP48+PS/ISO310 Ø 48 x 300 / 4.8 x 60 mm * 50-RBP48+PS/ISO320 Ø 48 x 300 / 4.8 x 70 mm * 50-RBP48+PS/ISO330 Ø 48 x 300 / 4.8 x 80 mm * 50-RBP48+PS/ISO340 Ø 48 x 330 / 4.8 x 60 mm * 50-RBP48+PS/ISO350 Ø 48 x 330 / 4.8 x 70 mm * 50-RBP48+PS/ISO360 Ø 48 x 330 / 4.8 x 80 mm * 50-RBP48+PS/ISO370 Ø 48 x 330 / 4.8 x 90 mm * 50-RBP48+PS/ISO380 Ø 48 x 330 / 4.8 x 100 mm * 50-RBP48+PS/ISO390 Ø 48 x 330 / 4.8 x 110 mm * 50-RBP48+PS/ISO400 Underlag Erforderlig förankringslängd Stålplåt 0,70-0,88 mm 20 mm * Beställningsvara. Leveranstid 1-3 veckor. 40 mm 50 mm 60 mm 70 mm 80 mm 90 mm 100 mm 110 mm 120 mm 130 mm 140 mm 150 mm 160 mm 170 mm 180 mm 190 mm 200 mm 210 mm 220 mm 230 mm 240 mm mm 260 mm 270 mm 280 mm 290 mm 300 mm 310 mm 320 mm 330 mm 340 mm 350 mm 360 mm 370 mm 380 mm 390 mm 400 mm Antal/fp Pris/st Pris/förpackning 2,95 kr 3,09 kr 3,13 kr 3,23 kr 3,31 kr 3,38 kr 3,41 kr 3,51 kr 3,64 kr 3,71 kr 3,73 kr 3,74 kr 3,76 kr 3,79 kr 3,84 kr 3,97 kr 4,23 kr 4,26 kr 4,37 kr 4,40 kr 4,49 kr 4,62 kr 4,66 kr 4,69 kr 4,82 kr 4,89 kr 5,01 kr 5,13 kr 5,69 kr 5,86 kr 5,99 kr 7,38 kr 7,51 kr 7,61 kr 7,72 kr 7,93 kr 8,15 kr 738 kr 773 kr 783 kr 808 kr 828 kr 845 kr 853 kr 878 kr 910 kr 928 kr 933 kr 935 kr 940 kr 948 kr 960 kr 993 kr kr kr kr kr kr kr kr kr kr kr kr kr kr kr kr kr kr kr kr kr kr 59 TREBOLIT TAK TAKTILLBEHÖR ISOLERING BYGGKEM INFÄSTNINGAR ÖVRIGT

60 Trebolit infästningar plåt RP 45 + BS 4.8 Kombi T-fix RP 45 Kombi, med borrspets Teleskophylsa Ø 45 mm Guardian S-spets skruv Torx-25 Enduroguard ytbeläggning, 15 cykler Kesternich Packat i kartong Användningsområde: Plåt upp till 2 x 1,25 mm Monteringsverktyg: Bitsförlängare + Bits-M6S Halvautomatiskt monteringsverktyg Guardian PP-260 helautomatisk monteringsmaskin (Kan beställas i bandat utförande) 60

61 Trebolit infästningar plåt Artikel Art. Nr. Isoleringstjocklek RP 45 + BS 4.8 Kombi Skruv/hylsa Ø mm x L mm Ø 45 x 20 / 4.8 x 60 mm * 50-RP45+BS/ISO040 Ø 45 x 20 / 4.8 x 70 mm 50-RP45+BS/ISO050 Ø 45 x 40 / 4.8 x 60 mm * 50-RP45+BS/ISO060 Ø 45 x 40 / 4.8 x 70 mm 50-RP45+BS/ISO070 Ø 45 x 60 / 4.8 x 60 mm * 50-RP45+BS/ISO080 Ø 45 x 60 / 4.8 x 70 mm * 50-RP45+BS/ISO090 Ø 45 x 90 / 4.8 x 60 mm 50-RP45+BS/ISO100 Ø 45 x 90 / 4.8 x 70 mm * 50-RP45+BS/ISO110 Ø 45 x 90 / 4.8 x 80 mm * 50-RP45+BS/ISO120 Ø 45 x 90 / 4.8 x 90 mm 50-RP45+BS/ISO130 Ø 45 x 120 / 4.8 x 60 mm * 50-RP45+BS/ISO140 Ø 45 x 120 / 4.8 x 70 mm * 50-RP45+BS/ISO150 Ø 45 x 120 / 4.8 x 80 mm 50-RP45+BS/ISO160 Ø 45 x 150 / 4.8 x 60 mm * 50-RP45+BS/ISO170 Ø 45 x 150 / 4.8 x 70 mm * 50-RP45+BS/ISO180 Ø 45 x 150 / 4.8 x 80 mm 50-RP45+BS/ISO190 Ø 45 x 180 / 4.8 x 60 mm * 50-RP45+BS/ISO200 Ø 45 x 180 / 4.8 x 70 mm * 50-RP45+BS/ISO210 Ø 45 x 180 / 4.8 x 80 mm 50-RP45+BS/ISO220 Ø 45 x 210 / 4.8 x 60 mm * 50-RP45+BS/ISO230 Ø 45 x 210 / 4.8 x 70 mm * 50-RP45+BS/ISO240 Ø 45 x 210 / 4.8 x 80 mm 50-RP45+BS/ISO Ø 45 x 240 / 4.8 x 60 mm * 50-RP45+BS/ISO260 Ø 45 x 240 / 4.8 x 70 mm * 50-RP45+BS/ISO270 Ø 45 x 240 / 4.8 x 80 mm 50-RP45+BS/ISO280 Ø 45 x 270 / 4.8 x 60 mm * 50-RP45+BS/ISO290 Ø 45 x 270 / 4.8 x 70 mm * 50-RP45+BS/ISO300 Ø 45 x 270 / 4.8 x 80 mm 50-RP45+BS/ISO310 Ø 45 x 300 / 4.8 x 60 mm * 50-RP45+BS/ISO320 Ø 45 x 300 / 4.8 x 70 mm * 50-RP45+BS/ISO330 Ø 45 x 300 / 4.8 x 80 mm 50-RP45+BS/ISO340 Ø 45 x 330 / 4.8 x 60 mm * 50-RP45+BS/ISO350 Ø 45 x 330 / 4.8 x 70 mm * 50-RP45+BS/ISO360 Ø 45 x 330 / 4.8 x 80 mm * 50-RP45+BS/ISO370 Ø 45 x 330 / 4.8 x 90 mm * 50-RP45+BS/ISO380 Ø 45 x 330 / 4.8 x 100 mm * 50-RP45+BS/ISO390 Ø 45 x 330 / 4.8 x 110 mm * 50-RP45+BS/ISO400 Underlag Erforderlig förankringslängd Stålplåt 0.7-2x mm * Ej lagervara. Leveranstid 1-3 veckor. 40 mm 50 mm 60 mm 70 mm 80 mm 90 mm 100 mm 110 mm 120 mm 130 mm 140 mm 150 mm 160 mm 170 mm 180 mm 190 mm 200 mm 210 mm 220 mm 230 mm 240 mm mm 260 mm 270 mm 280 mm 290 mm 300 mm 310 mm 320 mm 330 mm 340 mm 350 mm 360 mm 370 mm 380 mm 390 mm 400 mm Antal/fp Pris/st Pris/förpackning 2,43 kr 2,53 kr 2,85 kr 2,96 kr 2,84 kr 3,27 kr 3,28 kr 3,35 kr 3,48 kr 3,60 kr 3,63 kr 3,64 kr 3,66 kr 3,68 kr 3,70 kr 3,71 kr 3,85 kr 3,89 kr 4,00 kr 4,01 kr 4,04 kr 4,20 kr 4,20 kr 4,20 kr 4,31 kr 4,46 kr 4,49 kr 4,53 kr 4,94 kr 5,09 kr 5,26 kr 6,37 kr 6,52 kr 6,63 kr 6,73 kr 7,05 kr 7,20 kr 608 kr 633 kr 713 kr 740 kr 710 kr 818 kr 820 kr 838 kr 870 kr 900 kr 908 kr 910 kr 915 kr 920 kr 925 kr 928 kr 963 kr 973 kr kr kr kr kr kr kr kr kr kr kr kr kr kr kr kr kr kr kr kr 61 TREBOLIT TAK TAKTILLBEHÖR ISOLERING BYGGKEM INFÄSTNINGAR ÖVRIGT

62 Trebolit infästningar plåt T-fix RBP Kombi T-fix RBP Kombi, med borrspets. Teleskophylsa Ø 48 mm med taggar Guardian borrskruv Torx-25 Enduroguard ytbeläggning,15 cykler Kesternich Packat i kartong Användningsområde: Främst avsedd för PVC-baserade tätskikt. Stålplåt upp till 2 x 1,25 mm Monteringsverktyg: Bitsförlängare + Bits-M6S Halvautomatiskt monteringsverktyg 62

63 Trebolit infästningar plåt Artikel Art. Nr. Isoleringstjocklek RBP + BS 4.8 Kombi Skruv/hylsa Ø mm x L mm Ø 48 x 20 / 4.8 x 60 mm * 50-RBP48+BS/ISO040 Ø 48 x 20 / 4.8 x 70 mm * 50-RBP48+BS/ISO050 Ø 48 x 40 / 4.8 x 60 mm * 50-RBP48+BS/ISO060 Ø 48 x 40 / 4.8 x 70 mm 50-RBP48+BS/ISO070 Ø 48 x 60 / 4.8 x 60 mm * 50-RBP48+BS/ISO080 Ø 48 x 60 / 4.8 x 70 mm * 50-RBP48+BS/ISO090 Ø 48 x 90 / 4.8 x 60 mm 50-RBP48+BS/ISO100 Ø 48 x 90 / 4.8 x 70 mm * 50-RBP48+BS/ISO110 Ø 48 x 90 / 4.8 x 80 mm 50-RBP48+BS/ISO120 Ø 48 x 90 / 4.8 x 90 mm * 50-RBP48+BS/ISO130 Ø 48 x 120 / 4.8 x 60 mm * 50-RBP48+BS/ISO140 Ø 48 x 120 / 4.8 x 70 mm * 50-RBP48+BS/ISO150 Ø 48 x 120 / 4.8 x 80 mm 50-RBP48+BS/ISO160 Ø 48 x 150 / 4.8 x 60 mm * 50-RBP48+BS/ISO170 Ø 48 x 150 / 4.8 x 70 mm * 50-RBP48+BS/ISO180 Ø 48 x 150 / 4.8 x 80 mm 50-RBP48+BS/ISO190 Ø 48 x 180 / 4.8 x 60 mm * 50-RBP48+BS/ISO200 Ø 48 x 180 / 4.8 x 70 mm * 50-RBP48+BS/ISO210 Ø 48 x 180 / 4.8 x 80 mm 50-RBP48+BS/ISO220 Ø 48 x 210 / 4.8 x 60 mm * 50-RBP48+BS/ISO230 Ø 48 x 210 / 4.8 x 70 mm * 50-RBP48+BS/ISO240 Ø 48 x 210 / 4.8 x 80 mm 50-RBP48+BS/ISO Ø 48 x 240 / 4.8 x 60 mm * 50-RBP48+BS/ISO260 Ø 48 x 240 / 4.8 x 70 mm * 50-RBP48+BS/ISO270 Ø 48 x 240 / 4.8 x 80 mm 50-RBP48+BS/ISO280 Ø 48 x 270 / 4.8 x 60 mm * 50-RBP48+BS/ISO290 Ø 48 x 270 / 4.8 x 70 mm * 50-RBP48+BS/ISO300 Ø 48 x 270 / 4.8 x 80 mm 50-RBP48+BS/ISO310 Ø 48 x 300 / 4.8 x 60 mm * 50-RBP48+BS/ISO320 Ø 48 x 300 / 4.8 x 70 mm * 50-RBP48+BS/ISO330 Ø 48 x 300 / 4.8 x 80 mm * 50-RBP48+BS/ISO340 Ø 48 x 330 / 4.8 x 60 mm * 50-RBP48+BS/ISO350 Ø 48 x 330 / 4.8 x 70 mm * 50-RBP48+BS/ISO360 Ø 48 x 330 / 4.8 x 80 mm * 50-RBP48+BS/ISO370 Ø 48 x 330 / 4.8 x 90 mm * 50-RBP48+BS/ISO380 Ø 48 x 330 / 4.8 x 100 mm * 50-RBP48+BS/ISO390 Ø 48 x 330 / 4.8 x 110 mm * 50-RBP48+BS/ISO400 Underlag Erforderlig förankringslängd Stålplåt 0,7-2 x mm * Ej lagervara. Leveranstid 1-3 veckor. 40 mm 50 mm 60 mm 70 mm 80 mm 90 mm 100 mm 110 mm 120 mm 130 mm 140 mm 150 mm 160 mm 170 mm 180 mm 190 mm 200 mm 210 mm 220 mm 230 mm 240 mm mm 260 mm 270 mm 280 mm 290 mm 300 mm 310 mm 320 mm 330 mm 340 mm 350 mm 360 mm 370 mm 380 mm 390 mm 400 mm Antal/fp Pris/st Pris/förpackning 3,31 kr 3,42 kr 3,51 kr 3,62 kr 3,71 kr 3,76 kr 3,79 kr 3,87 kr 4,12 kr 4,15 kr 4,17 kr 4,18 kr 4,20 kr 4,22 kr 4,23 kr 4,35 kr 4,59 kr 4,62 kr 4,76 kr 4,79 kr 5,02 kr 5,04 kr 5,07 kr 5,08 kr 5,22 kr 5,26 kr 5,40 kr 5,51 kr 5,74 kr 6,07 kr 6,39 kr 7,38 kr 7,50 kr 7,59 kr 7,71 kr 7,90 kr 8,12 kr 828 kr 855 kr 878 kr 905 kr 928 kr 940 kr 948 kr 968 kr kr kr kr kr kr kr kr kr kr kr kr kr kr kr kr kr kr kr kr kr kr kr kr kr kr kr kr kr kr 63 TREBOLIT TAK TAKTILLBEHÖR ISOLERING BYGGKEM INFÄSTNINGAR ÖVRIGT

64 Trebolit infästningar betong CS 6.1 T-fix CS Betongskruv Torx-25 Hi-Lo Gänga Enduroguard ytbeläggning, 15 cykler kesternich Packat i plasthink Användningsområde: Betong (förborrning Ø 5,0 mm) Kan kombineras med Guardian standardhylsor Artikel Art. Nr. Antal/fp Pris/st Pris/förpackning CS 6.1 Ø mm x L mm 6,1 x 28 mm 6,1 x 40 mm 6,1 x 50 mm 6,1 x 60 mm 6,1 x 70 mm 6,1 x 80 mm 6,1 x 90 mm 6,1 x 100 mm 6,1 x 120 mm 6,1 x 140 mm 6,1 x 160 mm 6,1 x 180 mm 6,1 x 200 mm 6,1 x 220 mm 6,1 x 240 mm 6,1 x 260 mm 6,1 x 280 mm Underlag Betong hållfasthetsklass min C20/25 50-CS CS CS CS CS CS CS CS CS CS CS CS CS CS CS CS CS Erforderlig förankringslängd 20 mm 0,99 kr 1,33 kr 1,64 kr 2,06 kr 2,50 kr 2,74 kr 3,12 kr 3,57 kr 4,14 kr 4,88 kr 6,75 kr 10,15 kr 12,46 kr 16,74 kr 20,58 kr 29,09 kr 36,87 kr 990 kr kr kr kr 1 kr kr kr kr kr kr kr kr kr kr kr kr kr ASTL-HR-45(50) Takhylsa För fallskuren isolering på betongunderlag Unik lösning med ställbar betongskruv ACS-6,1 ASTL mm isolertjocklek Förborrning Ø 5,0 med specialborr försett med djupanslag Specialverktyg för ergonomisk montering Packat i kartong, med djupanslag Artikel Art. Nr. Isolertjocklek Antal/fp Pris/st Pris/förpackning ASTL ASTL450 Hylsa 70/90 Kombi 50-ASTL-HR45-70/ mm 10,03 kr kr Hylsa 90/130 Kombi 50-ASTL-HR45-90/ mm 12,14 kr kr Hylsa 130/170 Kombi 50-ASTL-HR45-130/ mm 12,57 kr kr Hylsa 170/ Kombi 50-ASTL-HR45-170/ 170- mm 15,84 kr kr Hylsa 230/340Kombi 50-ASTL-HR45-230/ /340 mm 20,16 kr kr Hylsa 350/460 Kombi 50-ASTL-HR45-350/ mm 22,34 kr kr Hylsa 450/560 Kombi 50-ASTL-HR50-450/ mm 25,41 kr kr Hylsa 550/660 Kombi 50-ASTL-HR50-550/ mm 26,93 kr kr 64

65 Trebolit infästningar lättbetong/trä LBS 8.0 T-fix LBS Lättbetongskruv Torx.25 S-spets Enduroguard ytbeläggning, 15 cykler kesternich Packat i plasthink Användningsområde: Lättbetong (min. 500 kg/m³) Kombineras med plåtbricka 50-SP-40- LBS och ASRF-hylsa Artikel Art. Nr. Antal/fp Pris/st Pris/förpackning LBS 8.0 Ø mm x L mm 8,0 x 85 mm 50-LBS ,12 kr kr 8,0 x 105 mm 50-LBS ,32 kr kr 8,0 x 125 mm 50-LBS ,05 kr kr Underlag Erforderlig förankringslängd Lättbetong 75 mm Plåtbricka till LBS 8,0 Dimension 40 x 1,25 mm Ø 7,50 mm ¹ 50-SP-40-LBS ,02 kr kr ¹ Packat i kartong TS 5.2 Träskruv T-fix Träskruv Torx - 2 drivning S-spets Enduroguard ytbeläggning, 15 cykler kesternich Packat i plasthink Användningsområde: Trä Artikel Art. Nr. Antal/fp Pris/st Pris/förpackning TS 5,2 mm träskruv (lösa) Ø mm x L mm 5,2 x 20 mm 5,2 x 25 mm 5,2 x 35 mm 5,2 x 45 mm 5,2 x 55 mm 50-TS TS TS TS TS ,43 kr 0,44 kr 0,56 kr 0,67 kr 0,77 kr 430 kr 440 kr 560 kr 670 kr 770 kr TS 5,2 mm träskruv & plåtbricka SP Ø 40 x 1.0 mm Ø mm x L mm 5,2 x 20 mm + SP 40x1,0 mm 50-TS20M+SP ,40 kr kr 5,2 x 25 mm + SP 40x1,0 mm 50-TS25+SP ,45 kr kr 5,2 x 35 mm + SP 40x1,0 mm 50-TS35+SP ,49 kr kr 5,2 x 45 mm + SP 40x1,0 mm 50-TS45+SP ,67 kr kr 5,2 x 55 mm + SP 40x1,0 mm 50-TS55+SP ,99 kr kr Tekniska detaljer Underlag Erforderlig förankringslängd Råspont Plywood mm mm 65 TREBOLIT TAK TAKTILLBEHÖR ISOLERING BYGGKEM INFÄSTNINGAR ÖVRIGT

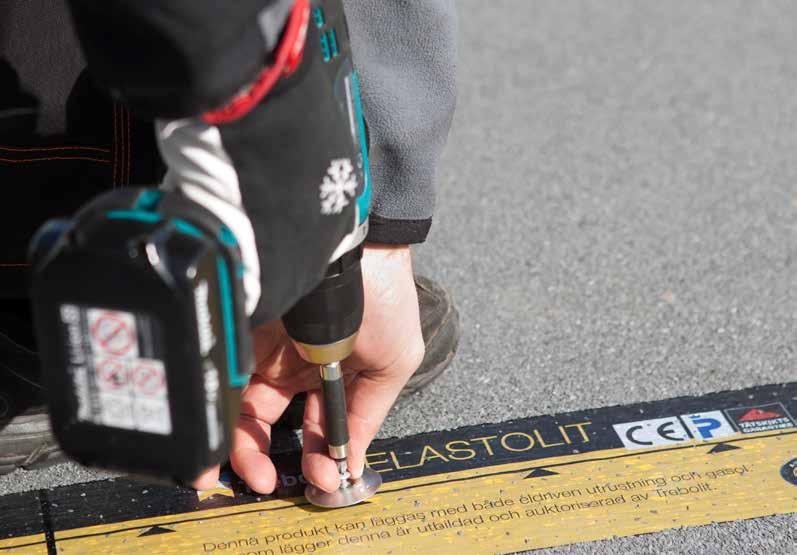

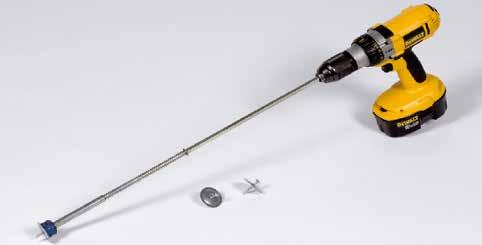

66 Trebolit infästningar tillbehör Woodstick & tillbehör Tillbehör för ergonomisk montering Används med batterimaskin Användes i kombination med: TS52 + SP40 Kombi Artikel Art. Nr. Antal/förpackning Pris/st Pris/förpackning Woodstick & tillbehör Artikelbeskrivning Woodstick 50-IT-TS-EXT kr kr 50-BIT-T25-M6S 1 72kr 72 kr Monteringsväska 50-IT-BELT-L kr 567 kr Borrar & tillbehör Artikel Art. Nr. Antal/förpackning Pris/st Pris/förpackning Konisk hammarborr för infästningstyper BNRF/CS Ø mm x L mm 5,0 x 100 mm 50-HB-CON kr 89 kr 5,0 x 160 mm 50-HB-CON kr 98 kr 5,0 x 23 mm, SKÄR/STOPP 50-HB-CON-50023ST kr 159 kr 5,0 x 30 mm, SKÄR/STOPP 50-HB-CON-50030ST kr 159 kr Tillbehör Borrförlängare 50-HB-EXT-CON kr 754 kr 50-HB-EXT-CON kr kr * Ej lagervara. Leveranstid 1-3 veckor. 66

67 Trebolit infästningar bits Bits och Bitsförlängare Ergonomisk montering Användes med 1/4 verktygsfäste Batterimaskin Ergonomisk & enkel Användes i kombination med: RP45 kombi (infästning av enlagstäckning) RP75 kombi (infästning av isolering och underlagstäckning) RBP48 (infästning av enlagstäckning) Artikel Art. Nr. Antal/förpackning Pris/st Pris/förpackning Bits Typ, L - mm Verktygsfäste Torx 25 L - 25 mm HEX 1/4 50-BIT-T25-HEX kr 28 kr Torx 25 L mm HEX 1/4 50-BIT-T25-HEX kr 123 kr PH2 L - 25 mm HEX 1/4 50-BIT-PH2-HEX kr 28 kr PH2 L mm HEX 1/4 50-BIT-PH2-HEX kr 123 kr Bits med gänga och fjäder Montage av förmonterade fästdon (RP 45, RP 75, och RBP 48) i kombination med bitsförlängare BITEXT-HEX-M6 Typ, L - mm Verktygsfäste Gängad bits Torx 25 M-6 50-BIT-T25-M6S 1 72 kr 72 kr Gängad bit PH-2 M-6 50-BIT-PH2-TS-EXT 1 91 kr 91 kr Artikel Art. Nr. Antal/fp Pris/st Pris/förpackning Bitsförlängare Beskrivning L=700 mm M6 verktygsfäste HEX 10 mm (för batterimaskin) 50-BITEXT-HEX700M kr 497 kr 67 TREBOLIT TAK TAKTILLBEHÖR ISOLERING BYGGKEM INFÄSTNINGAR ÖVRIGT

68 68

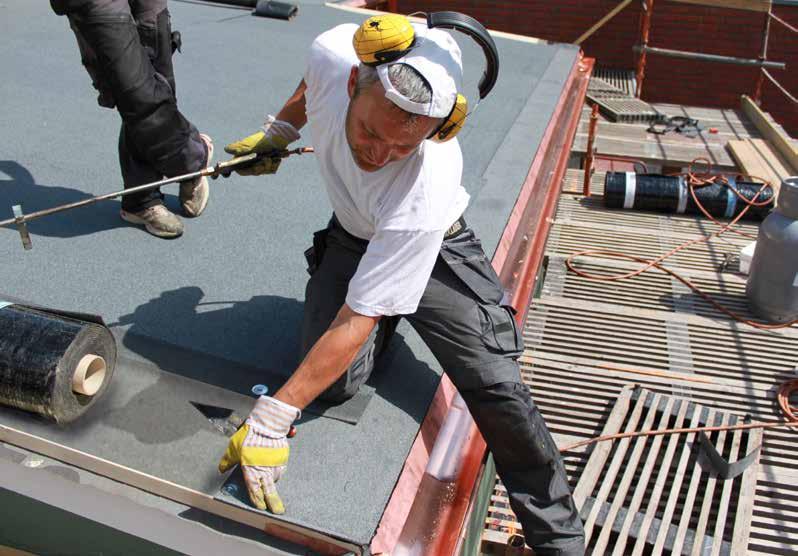

69 KVALITET / MILJÖ / UTBILDNING / LOGISTIK / GARANTI Vindlastberäkningar Kvalitet- och miljösystem Montörsutbildning Logistik & försäljningsvillkor Garantier I detta kapitel hittar ni allt annat vi erbjuder förutom excellenta tätskikt med tillbehör. TREBOLIT TAK TAKTILLBEHÖR ISOLERING BYGGKEM INFÄSTNINGAR ÖVRIGT

70 Trebolit infästningar vindlastberäkning BesTällnIng Av vindlastberäkning eurokod ss-en (vindlast) Datum: Beställare: Ref: Tel: Fax: E-post: Objektsnamn: Terrängtyp Ange Iämpligt alternativ i rutan(0-4): Kommun: Byggnad Höjd: Bredd: Längd: Taktyp: Takfotstyp: Bröstningshöjd: Taklutning: Terrängtyp 0 Havs- eller kustområde exponerat för öppet hav. Terrängtyp I Sjö eller plant och horisontellt område med försumbar vegetation och utan hinder. Terrängtyp II Område med låg vegetation som gräs och enstaka hinder (träd, byggnader) med minsta inbördes avstånd lika med 20 gånger hindrens höjd. Terrängtyp III Område täckt med vegetation eller byggnader eller med enstaka hinder med största inbördes avstånd lika med 20 gånger hindrens höjd (t. ex. byar, förorter, skogsmark). Terrängtyp Iv Område där minst 15 % av arean är bebyggd och där byggnadernas medelhöjd är > 15 m. Underlag för tätskikt Typ av underlag: h p h z e z e =h r Takfotskant α Tjocklek: Kvalitet: Bröstningar Avrundad eller avfasad takfot Vid renovering skall provdragning utföras för att säkerställa underlagets kvalitet. Detta är speciellt viktigt vid underlag av lättbetong eller trä. Underlag av profilerad plåt Avstånd mellan profiltoppar (mm): Plåtfabrikat: Tätskikt Tätskiktsfabrikat: Vådbredd: Infästningstyp: Isolering isoleringsfabrikat: Isoleringstjocklek: Ansvarig uppgiftslämnare Bedömning av invändig vindlast Sätt kryss för aktuellt alternativ Lufttät takkonstruktion Ej lufttät takkonstruktion Byggnader med normalt stora öppningar som t.ex. dörrar, fönster, ventiler och andra genomföringar Byggnader med dominanta öppningar i form av större portar och öppningar Byggnader med en, två eller tre sidor helt öppna redovisas separat: Uppbyggnader på takytan Anslutning mot högre byggnad Sammansatta huskroppar Taksprång Säkerhetsklass (1-3): I normalfallet säkerhetsklass 1 Signatur: 70 Dimensionering av mekaniskt infästa tätskiktssystem Eurokod SS-EN Scanna QR-koden för att komma till infästningar direkts online-beräkning

71 Trebolit infästningar kvalitet & miljö Trebolit kvalitet- och miljösystem för takentreprenörer. Trebolit har utarbetat en handledning för kvalitets- & miljöledningssystem för takentreprenörer. Handledningen är uppbyggd enligt SS-EN ISO 9001 och SS-EN ISO Materialet får endast användas av certifierade Trebolitentreprenörer och är endast tillgängligt efter genomgången kurs anordnad av Trebolit. Utbildning Trebolit erbjuder sina trogna entreprenörer en 2-dagars utbildning där slutresultatet är att man går hem med ett eget kvalitets- och miljösystem för sitt företag som är accepterat i hela Sverige. Verksamhetssystemet kommer inte att certifieras, men kan med vissa tillägg i framtiden certifieras enligt ISO 9001 (kvalitet) och ISO (miljö) om behov finns. Varför skall jag ha ett kvalitetoch miljösystem? Konkurrensfördelar ökar chanserna vid upphandlingar etc. Minskade kostnader - förbättrad ordning och reda, erfarenhetsåterföring. Ger ökat erfarenhetsutbyte mellan entreprenörer. Säkerställer att vi följer lagstiftningskrav/myndighetskrav. Marknadsföring Trebolit kommer att marknadsföra de entreprenörer som har genomgått utbildningen och skaffat sig ett kvalitets- och miljösystem till sitt företag. Intressant Tycker du att detta låter intressant? Kontakta då din lokala säljare så berättar han mer samt när det är planerat att genomföra nästa utbildning. 71 TREBOLIT TAK TAKTILLBEHÖR ISOLERING BYGGKEM INFÄSTNINGAR ÖVRIGT

72 Trebolit montörsutbildning Trebolit montörsutbildning Trebolit håller fortlöpande utbildningar med sina auktoriserade takentreprenörer och deras montörer. Syftet med dessa utbildningar är att höja kompetensnivån på personalen som arbetar med våra produkter samt säkerställa att produkterna används och installeras enligt Trebolits anvisningar och Tätskiktgarantier i Nordens riktlinjer. Utbildningarna hålls med både teori och praktik i våra utbildningslokaler i Höganäs men kan även skräddarsys och hållas ute hos våra kunder och deras arbetsplatser. Efter utbildningen blir ert företag auktoriserad Trebolit entreprenör och kan därmed börja jobba med Trebolits tätskiktsprogram. Företaget blir även anslutet till Tätskiktsgarantier i Norden AB och kan börja skriva ut garantier. 72

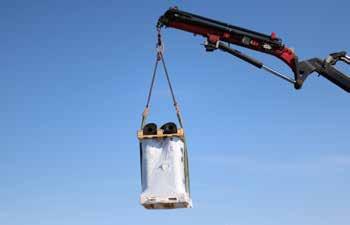

73 Trebolit logistik & försäljningsvillkor Kranbil Om du så önskar kan vi erbjuda leveranser med kranbil till större delen av Sverige. Vi har samarbete med olika kranbilsleverantörer runt om i landet. Kontakta oss så berättar vi mer. Lager Trebolit har servicelager i Stockholm, Göteborg och Malmö för att man enkelt och snabbt skall kunna komplettera med några produkter. På dessa lager finns de mest frekventa produkterna. För att upprätthålla denna service tar vi ut en avgift på 175 kr vid utleverans från någon av dessa lager. Tidslossning och Liftbil Vi kan erbjuda våra utleveranser med tidslossning under förmiddagen (+/- 30 min). Ni bestämmer när ni vill att transporten skall vara framme. Denna tilläggstjänst kostar 900 kr/tidslossning. Ni kan även få leveransen med liftbil. Dock max 6 pallar/ leverans och denna tilläggstjänst kostar 150 kr. Obs! Liftbil + isolering fungerar inte! Försäljningsvillkor Priser Med denna prislista annulleras alla föregående prislistor. Angivna priser gäller med reservation för ändringar av råvarupriser, växelkurser, frakter mm. Priserna gäller exkl mervärdesskatt. Betalningsvillkor 30 dagar netto från fakturadatum. Vid försenad likvid debiteras dröjsmålsränta med 8% över gällande diskonto. Fakturerings- och påminnelseavgift på grund av försenad likvid påförs räntefakturan. Övriga leveransvillkor Enligt ABM 07. Trebolit förbehåller sig rätten att ändra konstruktioner och produktspecifikationer utan föregående meddelande. Orderrutin Order skall läggas senast kl dagen före utlastningsdag. Vid leverans med kranbil skall ordern läggas två dygn tidigare än normaltransport. 73 TREBOLIT TAK TAKTILLBEHÖR ISOLERING BYGGKEM INFÄSTNINGAR ÖVRIGT

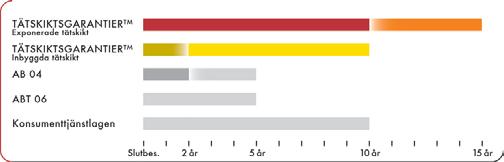

74 Tätskiktsgarantier Om Tätskiktsgarantier Chansa inte med taket! Tätskiktsgarantier är marknadens mest omfattande trygghetspaket för tätskikt på tak. Den omfattar allt från material och följdskador till entreprenörens arbete. Med andra ord kan du som kund känna dig trygg om du har Tätskiktsgarantier. Garanterat trygga tak Tätskiktsgarantier i Norden AB ägs gemensamt av Sveriges ledande producenter av tätskikt. Vi erbjuder ett unikt trygghetspaket, som omfattar allt från material och följdskador till entreprenörens arbete. Det är uppdelat på en 10-årig ansvarsutfästelse samt en därpå följande 5-årig materialgaranti. Dessutom ingår garantin i priset! Tätskiktsgarantier i Norden AB utfärdar varje år ca 3000 garantiutfästelser och har sedan starten 1984 försäkrat över 70 miljoner kvadratmeter tätskikt i Sverige. Vi har ca 200 utbildade och mycket duktiga takentreprenörer anslutna till oss. Beställning av ansvarsutfästelse Välj typ av ansvarsutfästelse - Exponerade tätskikt (yttertak) - Inbyggda (dolda) tätskikt För mest aktuellt formulär vänligen besök: 74

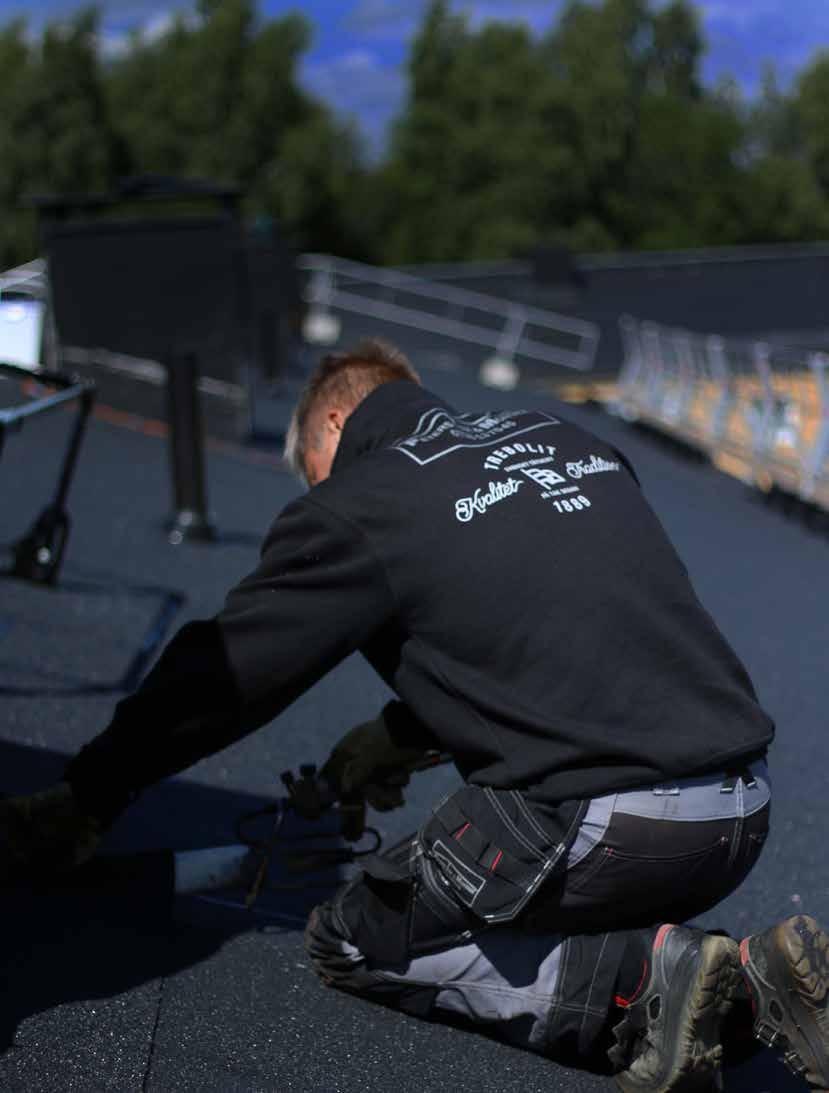

75 SVENSKT TÄTSKIKT PÅ TAK SEDAN Trebolits erbjudande TREBOLITS ERBJUDANDE FÖR DIG SOM ÄR AUKTORISERAD TAKENTREPRENÖR Om du är auktoriserad Trebolit-entreprenör får du tillgång till många nyttiga och trevliga mervärden som förenklar din arbetsdag. Vår marknadsavdelning hjälper dig med din marknadsföring, både i stort och smått. Våra tre appar hjälper dig både på taket och på kontoret med kalkyleringsstöd, projekthantering och montageanvisningar. För att se till att du som entreprenör följer upp ditt arbete med Kvalitet-, Arbetsmiljöoch Miljö-arbete har vi Trebolits eget KAM-system. Som auktoriserad Trebolit-entreprenör får du också tillgång till kreditupplysning som hjälper dig hålla koll på dina kunder så du inte hamnar i tråkigheter. För att du och dina montörer skall vara skyddade och snygga på taket har vi också samarbetspartners vad gäller arbetskläder och skyddsutrustning. Och enbart för dig som Trebolit-entreprenör presenteras det också löpande andra trevliga erbjudanden i Trebolit Collection. m 2 TREBOLIT MARKNAD APP - TREBOLIT KALKYL APP - TREBOLIT MONTÖR APP - TREBOLIT PROJEKT KAM TREBOLIT KAM-SYSTEM TREBOLIT - KREDITUPPLYSNING TREBOLIT WORKWEAR TREBOLIT COLLECTION 75
