M150 STANDARD / PRO / COMBI / PRO COMBI INSTRUKTIONSBOK.

Transkript

1 INSTRUKTIONSBOK

2 Bäste kund! Vi vill passa på att tacka er för valet av denna produkt från Ilsbo Tools AB. Ilsbo s produkter är CE märkta enligt EU s maskindirektiv. Genom att läsa instruktionsboken och följa dess rekommendationer försäkrar ni er om att få längsta möjliga livslängd och en effektiv användning av produkten. Vi har gjort denna instruktionsbok för att ni ska kunna få en god överblick över hur produkten fungerar och vilka säkerhets och underhållsföreskrifter som måste följas. Om några frågor uppstår vid bruk av produkten eller vid läsning av denna instruktionsbok är ni alltid välkomna att kontakta oss på Ilsbo Tools AB. Ilsbo Tools AB Västtjärn Ilsbo Sweden FÖRSÄKRAN OM ÖVERENSSTÄMMELSE Ilsbo Tools AB Försäkrar under eget ansvar att produkten: Produkt: ILSBO KÄTTINGRÖJARE Tillverkningsnummer: Typ: Som omfattas av denna försäkran är i överensstämmelse med följande standarder eller andra regelgivande dokument. Enligt villkoren i EU:s Maskindirektiv (89/392/EEC) (91/368/EEC) (76/434/EEC). Tel: +46 (0) E-post: ilsbotools@ilsbotools.se Hemsida: Checklista vid leveranskontroll: Kontrollera om eventuella transportskador. Anmäl till transportföretaget.... (Plats och datum för utförandet) Kontrollera att Kraftuttagsaxel medföljer. Kontrollera att du fått allt som är beställt.... (Underskrift eller likvärdig signering av bemyndigad person) Kontrollera oljenivå i växellådan. Se avsnitt 3.2. Fyll i leveranskortet tillsammans med den återförsäljare som har sålt produkten.... (Namnförtydligande) 2 3

3 INNEHÅLLSFÖRTECKNING 1 Introduktion Inledning Beskrivning Val av verktyg 5 2 Säkerhetsinstruktioner När produkten är ny Instruktionsboken Oljenivå i vinkelväxel 8 4 Användning av produkten Montering Combi-modellen Vändning av vinkelväxel Rotationsriktningen Kraftuttagsaxlar och kättingarna Körning av produkten Stänkskydd 11 5 Skötsel Daglig inspektion 12 6 Före varje körning Kraftöverföringsaxel Byte av kätting Remspänning Smörjning S/P/C/PC Fjädrande infästning Skruvförband 18 7 Montering & Demontering av remskivor 19 8 Tekniska data om produkten Tekniska data Måttangivelser 21 9 Parkering Introduktion 1.1 Inledning Vi har fokuserat på att tillverka en kraftig och bra produkt som skall hålla i många år. Då produktens livslängd inte bara beror på oss utan även på Er, har vi sammanställt en bruksanvisning i vilken vi beskriver rätt skötsel och bruk av produkten. Läs därför noga igenom hela denna anvisning. Ta alltid kontakt med Ilsbo Tools eller den återförsäljare där du köpt produkten, när du skall beställa reservdelar eller behöver annan service. Vid reservdelsbeställning, ta alltid reda på rätt modell, typ och serienummer - se produktskylt placerad på chassit (se avsnitt 10). 1.2 Beskrivning Ilsbo kättingröjare är avsedd för att hålla dikeskanter, vägrenar och gamla åkermarker fria från gräs, busk och sly. Beroende på arbete som ska utföras kan klipphuvudet utrustas med olika typer av verktyg. Tabellen nedan ger en vägledande information för val av verktyg. 1.3 Val av verktyg Material Kätting 10 mm D-länk Kätting 10 mm Verktyg Kätting 13 mm Trädor, åkermarker (Stenfri) Gammal åkermark Gammal åkermark med mindre busk Busk & Sly Vägkanter & Diken Stenigt & Ojämnt Knivar + :Rekommenderas, 0 :Fungerar, - :Rekommenderas INTE 10 Garantier Tillbehör 24 Höger och vänster hand. I denna instruktionsbok gäller termer höger och vänster hand så som man ser mot traktorns bak, eller sett bakifrån i produktens färdriktning. VARNING! Knivsats får endast användas på garanterat stenfria grönytor. 4 5

4 2. Säkerhetsinstruktioner Det är nödvändigt att följa huvudsäkerhetsföreskrifterna under arbete, justering och underhåll av produkten. Om brukaren av produkten inte har läst eller inte följt nedanstående punkter finns det stor risk att skador kan uppkomma både på människor och egendom. Produkten är endast avsedd för utomhusbruk. VARNING! INGA PERSONER ELLER DJUR FÅR VISTAS I NÄRHETEN AV PRODUKTEN DÅ DEN ÄR I DRIFT. VID RÖJNING I TÄTBEBYGGT OMRÅDE MÅSTE ALLMÄNHETEN VARNAS. FÖRARPLATSEN FÅR UNDER INGA SOM HELST OMSTÄNDIGHETER LÄMNAS INNAN KRAFTUTTAGET (PTO) OCH TRAKTORNS MOTOR AVSTANNATS. PRODUKTENS ROTERANDE DELAR FÅR ALDRIG VIDRÖRAS AV NÅGON KROPPSDEL ELLER NÅGON PERSON NÄR KRAFTUTTAGET (PTO) OCH TRAKTORMOTORN ÄR IGÅNG. VID RÖJNING I TORRA OMRÅDEN FINNS DET RISK FÖR ELDSVÅDA. Särskild uppmärksamhet måste riktas mot nedanstående punkter: Läs och förstå innehållet i hela denna anvisning om brukandet av produkten. Lär och praktisera produkten arbetssätt och reglage innan den används. Kontrollera, justera och underhåll produkten enligt anvisningarna. För underhåll och justering av produkten måste den placeras på en fast, jämn yta Traktormotorn (bäraren) måste vara avstängd och handbromsen ansatt under rengöring, justering, underhåll och reparation. Produkten skall användas endast om alla fabrikantens originalskydd för rörliga mekanismer är på rätt plats och att inga obehöriga personer befinner sig inom arbetsområdet. Vid arbete i mörker måste arbetsområdet belysas. Om vibrationer uppstår i produkten måste den omedelbart stängas av för vidare inspektion. Var försiktig vid lyftning och sänkning av klipphuvudet. Om produktens klipphuvud är upplyft för rengöring, underhåll, inspektion eller reparation är det nödvändigt att hindra den från att sjunka/falla ned. Använd transportsäkringen (transportkättingen) som följer med produkten. Produkten får inte kopplas på en traktor som inte har tillräckligt med vikt över framaxeln då detta påverkar styrningen av traktorn. Montera ballastvikter om behov finns, läs traktorns instruktionsbok. Uppmärksamhet måste även riktas mot följande: Obehöriga personer får inte vistas i närheten av produkten under arbete eller produkt som repareras. Det är förbjudet att arbeta med produkten om skydd för rörliga delar, skydd för kraftuttag eller skydd för axlar är avlägsnade. Det är förbjudet att använda skadade eller felaktiga kraftuttagsskydd. Det är förbjudet att justera produkten eller avlägsna material från klipphuvudet/kedjerotorn när traktormotorn är i drift. Var försiktig under arbete vid ojämna markförhållanden, minska arbetshastigheten. Rengör produkten noggrant innan reparation och lagring. Skydda hydraulik samt lager om svetsning skall utföras. Se till att ingen befinner sig inom produkten arbetsområde. Vid all rengöring eller kontroll måste kraftuttaget och traktorns motor stannas. Traktor bromsas fast och klipphuvudet sänkas till marken. Se till att alla rörliga delar avstannat. Kontrollera att stänkskyddet är helt. Trasigt stänkskydd måste omedelbart bytas ut mot ett nytt eller repareras. Produkten får ej köras med trasigt stänkskydd. Använd endast originalreservdelar till produkten. 6 7

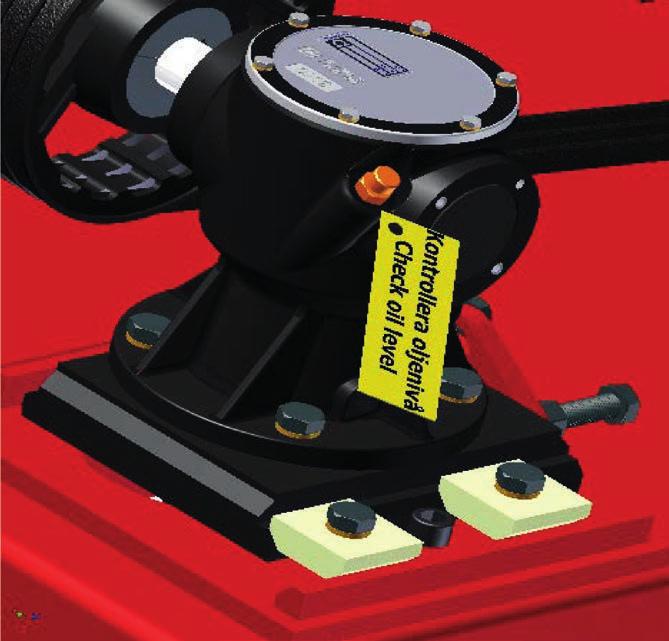

5 3. När produkten är ny 3.1 Instruktionsboken Instruktionsboken beskriver produktens uppbyggnad, underhåll samt hur den ska hanteras. Följ råd och anvisningar med största noggrannhet. Detta för att fabriksgarantin ska gälla, samt att det ger dig en säker och störningsfri drift. Det är köparens ansvar att säkerställa att fästen och anslutningar till fordonet är utformat och dimensionerat så att det med marginal klarar produktens tekniska data. Vi förbehåller oss även rätten till ändringar på utrustning, data och skötselanvisningar utan föregående meddelande. Vid större reparationer, kontakta alltid din serviceverkstad eller oss på Ilsbo Tools AB. När produkten levereras är vinkelväxel fylld med 1.4 liter Hypoidsyntet 75W-140. Produkten är smord med Entreprenadfett EP Oljenivå i vinkelväxel Kontrollera att det finns tillräckligt med olja i vinkelväxeln. Oljenivån skall vara i höjd med strecket på oljestickan, vilket sitter fast i oljepluggen. Observera att produkten måste stå plant, pluggen måste skruvas ner helt innan den korrekta nivån på stickan kan avläsas. Är nivån lägre än angivet, fyll upp till lämplig nivå med rekommenderad olja. Oljebyte i vinkelväxeln skall ske efter ca: 100 driftstimmar eller minst 1 gång per år. Vid oljebyte rekommenderar vi en oljesug med slang så man får med så mycket olja som möjligt. Vinkelväxeln fylls med 1.4 liter av Hypoidsyntet 75W-140 alternativt SAE Oljeplugg 4. Användning av produkten 4.1 Montering Se till att produkten står plant mot marken med stödbenet utfällt. Justera lyftarmarna och tryckstången på traktorn. Anpassa Kraftuttagsaxelns längd. (Se avsnitt 6.1) Glöm ej att runda av vassa kanter vid kapning av Kraftuttagsaxeln och smörj den noggrant. Hydraulslangen kopplas till traktorns hydrauluttag. 4.2 Combi-modellen Combi-modellen kan monteras för dragande, backande och frontmonterad körning i traktorns trepunktslyft. Standard / Pro-modellen monteras för dragande körning. Vid backande körning bör rotationsriktning på kedjorna ändras vilket görs genom att vända vinkelväxeln 180 (endast Combi-modellen). Obs! För frontmontage måste en Kraftuttagsaxel med omvänt frihjul användas. 4.3 Vändning av vinkelväxel Om vinkelväxeln skall vändas, följ nedanstående anvisning. 1. Demontera remskydden. 2. Släpp remspänningen och skruvarna som låser fast växeln. 3. Lägg av remmarna 4. Ta bort remskivan på växeln (2st insexskruvar). Montera en av insexskruvarna i avdragarhålet (hålet med halvgänga). Gänga in skruven och klämbussningen expanderar så remskivan lätt kan demonteras. 5. Skruva bort de fyra skruvarna som håller växeln i växelplattan. 6. Vänd vinkelväxeln Skruva tillbaka de fyra skruvarna. 8. Montera tillbaka remskivan i linje med övriga remskivor. 9. Lägg tillbaka remmarna. 10. Sträck upp remmarna ordentligt och lås fast växeln. 11. Sätt tillbaka remskydden. Vinkelväxel 3050 (Combi) 8 9

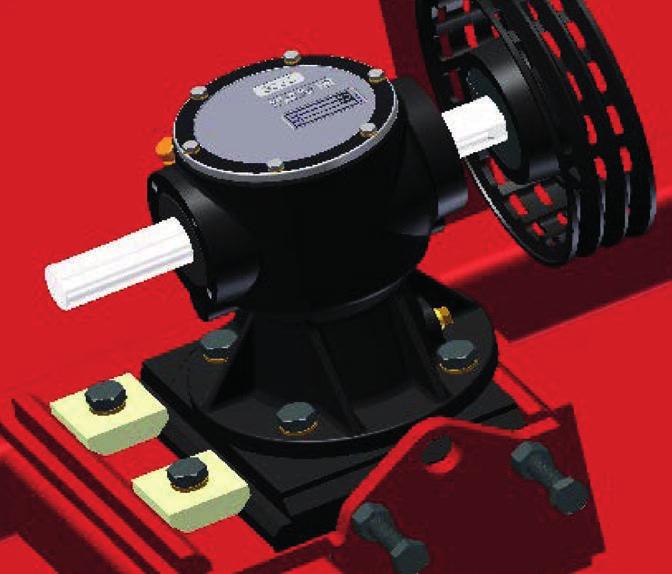

6 4.4 Rotationsriktning Kraftuttagsaxlar och Kättingarna Kraftuttagsaxel med frihjulsnav medföljer alltid vid köp av en mekanisk driven Ilsbo kättingröjare. Frihjulsnavet driver bara Kraftuttagsaxeln åt ett håll och är till för att skydda kättingröjaren vid eventuella motorstopp samt att erhålla en jämn och säker transmission på drivremmarna. Combi-modellerna kan monteras för dragande, backande eller frontmonterad körning. Det är då viktigt att veta rotationsriktningen på Kraftuttagsaxeln och kättingarna. Kättingarna skall rotera medurs så att eventuella rester av det bearbetade materialet slängs från traktorn och ut mot skogen eller diket. Ilsbo Tools fabrik monterar vinkelväxeln för frontmontage och dragande körning. Ska röjaren monteras för backande körning rekommenderar vi att vända vinkelväxeln 180 grader så att kättingarna roterar medurs. A. Rotationsriktning på kättingarna B. Körriktning B 4.5 Körning av produkten Produkten skall köras så nära marken som möjligt för minskad stänkrisk och bästa klippresultat. Tanken är att materialet ska stanna kvar inne i produkten och slås i så små bitar som möjligt innan det faller till marken. Kör i en position så bakdelen är lite lägre än framdelen och forcera inte produkten genom tät och grov vegetation. Försök hitta en lämplig hastighet och ett varvtal på traktorns kraftuttag mellan rpm så att bearbetningen blir så effektiv som möjligt. Vid körning i busk, sly och grövre material rekommenderar vi ett högre varvtal på kättingen. Vid körning i gräs kan varvtalet minskas för att undvika blåseffekten som kan böja ner gräset. 13mm kätting fungerar bäst i busk, sly och grövre material. De har även en bättre livslängd än den smalare 10mm kättingen. 10mm kättingen används med fördel i gräs och vekare sly då den skapar mindre blåseffekt jämfört med 13mm kättingen. Om det är mycket fasta föremål i marken och varvtalet på kättingen är lågt, kan kättingen slå upp i huven och ner i marken fler gånger innan den sträcker ut sig av centrifugalkraften. Det medför ett högre slitage på huven och ökar risken för stänk från produkten när kättingarna slår ner i marken. A 4.6 Stänkskydd Kontrollera att stänkskyddet är helt. Trasigt stänkskydd måste omedelbart bytas ut mot ett nytt eller repareras. Produkten får ej köras med trasigt stänkskydd. Ska röjaren monteras i fronten på traktorn måste en speciell Kraftuttagsaxel användas (framaxel). (Art nr: ) Om röjaren ska monteras bakom traktorn oavsett körriktning, används en Ilsbo standard Kraftuttagsaxel (bakaxel). (Art nr: ) Exempel: Vid köp av en Combi medföljer en Kraftuttagsaxel för dragande och backande körning. Ska röjaren frontmonteras måste en Kraftuttagsaxel för frontmontage användas. (Art nr: ) Om en sidoförskjutning S120 ska monteras tillsammans med röjaren måste en lång Kraftuttagsaxel användas. En lång Kraftuttagsaxel medföljer alltid vid köp av en sidoförskjutning och passar för dragande och backande körning. Ska röjaren frontmonteras med en sidoförskjutning måste en lång Kraftuttagsaxel för frontmontage användas. (Art nr: ) Stänkskydd 10 11

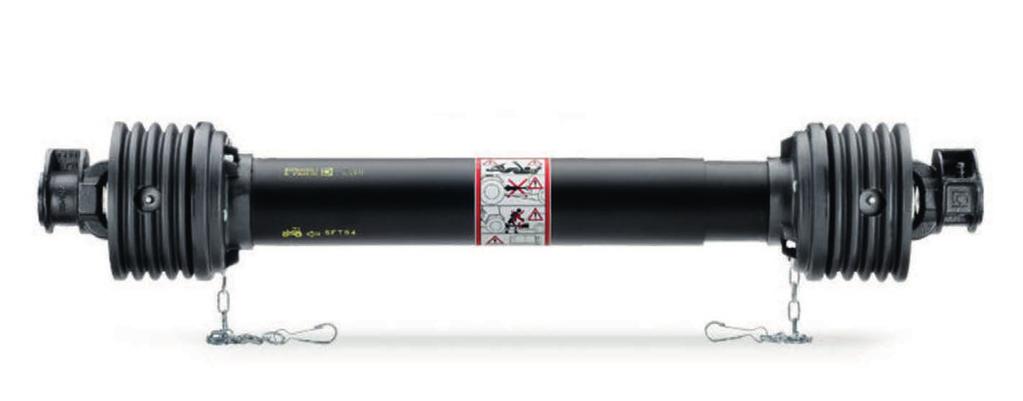

7 5. Skötsel 5.1 Daglig inspektion Kontrollera att remskydd och stänkskydd är hela och uppfyller sin funktion. Kontrollera att hydraulanslutningar är åtdragna och inte läcker hydraulolja. Kontrollera att bultar och skruvar är ordentligt åtdragna. Kontrollera att kraftuttagsaxeln är fri från skador och är korrekt smord. Kontrollera att snabbkopplingar är rena så att inte smuts kommer in i hydraulsystemet. Kontrollera att vinkelväxel har rätt oljenivå. Kontrollera att remmarna är spända/sträckta och fri från skador. Kontrollera att dämphjulen är fria från skador. Kontrollera att kättingen är hel och har rätt antal länkar. Kontrollera att spännstiften är ordentligt ditsatt. 8 h Smörj Knutar på kraftuttagsaxeln. 40 h Smörj produkten. 100 h Oljebyte i vinkelväxeln. 6.1 Kraftöverföringsaxel Gör så här för att korta av Kraftöverföringsaxeln 1. Lyft produkten så att splinestappen är på samma höjd som traktorns kraftuttag. Där är avståndet på axeln kortast. 2. Ta isär skyddsanordningen. 3. Korta av transmissionsrören så att de får rätt längd. I normala arbetslägen skall de teleskopiska rören överlappa varandra med minst ½ av sin längd och de skall överlappa varandra med minst 1/3 av sin längd i alla arbetslägen. Det är viktigt att skyddsrören överlappar varandra. 4. Jämna till rörändarna så att alla ojämnheter avlägsnas. Använd en fil och rengör sedan rören från filspån. 5. Kapa sedan av skyddsrören och se till att de blir lika långa som transmissionsrören. 6. Smörj det inre transmissionsröret och sätt tillbaka skyddsanordningen. 7. Montera axeln och kontrollera att den inte bottnar eller faller isär och att det går fritt. Smörjning Sära på de två delarna av kraftöverföringsaxeln och smörj de teleskopiska delarna med fett innan varje användning av kraftöverföringsaxeln. Knutarna och kraftöverföringsrören skall smörjas var 8 timme, pumpa fett i knutkorsen tills det kommer ut fett från lagren. Undvik höga tryck vid pumpning av fett. Pumpa jämnt. Kontrollera att kraftöverföringsaxelns komponenter är i gott skick innan användning. Rengör och smörj axeln när den inte skall användas. Innan avställning Smörj in synliga delar av kolvstången. Ta bort överblivet fett. 6. Före varje körning I följande avsnitt går vi in djupare på följande områden: Kontrollera att kraftuttagsaxelns rör är väl infettad. Se avsnitt 6.1 Kontrollera att kättingarna är i god kondition och i rätt längd. Se avsnitt 6.2 Kontrollera så att drivremmarna ej är skadade och riktigt hårt sträckta. Se avsnitt 6.3 Kontrollera att produkten är väl smord S/C/P/PC. Se avsnitt 6.4 Kontrollera funktionen på den fjädrande infästningen. Se avsnitt 6.5 Kontrollera att skruvförband är ordentligt åtdragna. Se avsnitt

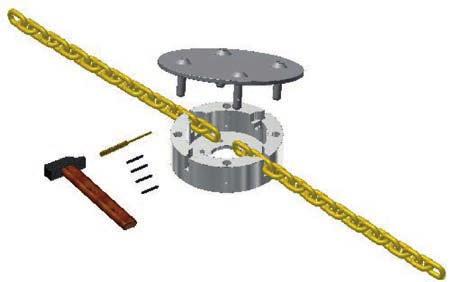

8 6.2 Byte av kätting Kättingmagasin (för 10 och 13mm) 6.3 Remspänning Inre remspänning Stäng av och bromsa traktorn innan arbete påbörjas! Vinkla produkten i vertikalt läge och lås den i transportläge. Slå in spännstiften (som är placerade på sidan) med ett dorn. Tag bort kättinglocket och byt ut de gamla kättingarna mot nya. Montera tillbaka kättinglocket och slå i 4st nya spännstift. Antalet monterade spännstift måste alltid vara 4st. För att få en bättre ekonomi kan extra länkar magasineras i kedjehuset. Kätting kan köpas på 1m, 10m eller 25m längder. 10m och 25m kapar man själv i önskad längd, 1m längderna är färdig för magasinering. Sätet som håller kättingen på plats i magasinet kommer snabbt få gropar av kättinglänken och det är helt normalt. Det är en slitningsfas på alla kättingmagasin. När halva länkens diameter slitit in sig i sätet är anläggningsytan som störst och förslitningsförloppet reduceras. OBS! Återmontera aldrig använda spännstift. Låsskruv 4 st Justermutter Släpp två varv på de fyra låsskruvarna. Ansätt justermuttern så att drivremmarna blir kraftigt sträckta. Drag åt de fyra låsskruvarna. (Tänk på att flytta efter kraftuttagsskyddet för drivaxeln när remmarna sträcks. C/PC) Hammare Dorn (5 mm Diameter) 4st nya spännstift (6x50) Art nr: Justerskruv (spetsig) Mothållsskruv (spetsig) Låsskruv 2 st Slå in de 4st spännstiften i kedjehuset. Yttre remspänning Släpp minimalt på de två låsskruvarna. Ansätt justerskruven så att drivremmarna blir kraftigt sträckta. Justera efter mothållskruven och drag åt de två låsskruvarna. Avlägsna kättinglocket och ersätt de gamla kättingarna. Återmontera kättinglocket med nya spännstift. Om de gamla spännstiften aldrig ersätts med nya, ökar risken att förlora kättinglocket under körning. Efter ca: minuters körning måste drivremmarna sträckas. Nya drivremmar måste eftersträckas. Gör man det, erhåller drivremmarna en betydligt längre livslängd och man slipper irriterande driftstörningar. Om remmarna slirar (skriker) måste en sträckning omgående utföras. Dåligt sträckta remmar ökar risken för att de kan hoppa av och orsaka haveri på övriga remmar och dämphjulen. Obs! Vid byte av remmar, rekommenderar vi utprovade remmar av tillverkaren. Vid rembyte gäller ovanstående förfarande och alla remmarna skall bytas samtidigt

9 6.4 Smörjning S Produkten är smord från fabrik. Smörjning av produkten skall ske efter 10 timmars driftstid och därefter med 40 timintervall. Smörjnipplarna är placerade i drivlagringen, leden, den fjädrande infästningen och hydraulcylindern. x2 6.5 Fjädrande infästning Ilsbo Tools AB har tillverkat kättingröjare sedan De mekaniskt drivna modellerna har en ramkonstruktion som ibland utsätts för stora påfrestningar eftersom de används i en miljö där det ofta förekommer fasta hinder som t.ex. stenar, stubbar, stolpar och träd. Under åren har ramen successivt tillverkats starkare för att bemöta de allt större traktorerna som säljs på marknaden. Tillverkar vi ramen för stark flyttar vi problemet in till traktorns infästning och där vill vi undvika att få skadorna. Ett problem som kvarstår är att om överbelastningen blir för stor måste något ge med sig! För att undvika överbelastning har vi en fjädrande infästning som gör det möjligt för produkten att röra sig bakåt. Tyvärr är rörelsen begränsad för att kraftöverföringsaxeln ej skall dras isär och orsaka skador. Om den fjädrande infästningen går i botten blir ramen stum och är krafterna för stora kommer ramkonstruktionen till sist att böja sig. För att undvika dyra reparationskostnader är det väldigt viktigt att föraren hela tiden är uppmärksam och håller en låg hastighet. Tänk på att koppla produkten i rätt infästning så att produkten ej körs i det fasta läget. Fast infästning Smörjnippel x6 Tänk på att rengöra smörjnipplarna innan du pumpar i fett. Fjärdrande infästning Smörjnippel Smörjning P/C/PC x2 x2 Kontrollera alltid funktionen på den fjädrande infästningen innan körning. Är fjädrarna utdragna eller utmattade måste de sträckas eller bytas ut. x2 Smörjnippel x9 Tänk på att rengöra smörjnipplarna innan du pumpar i fett

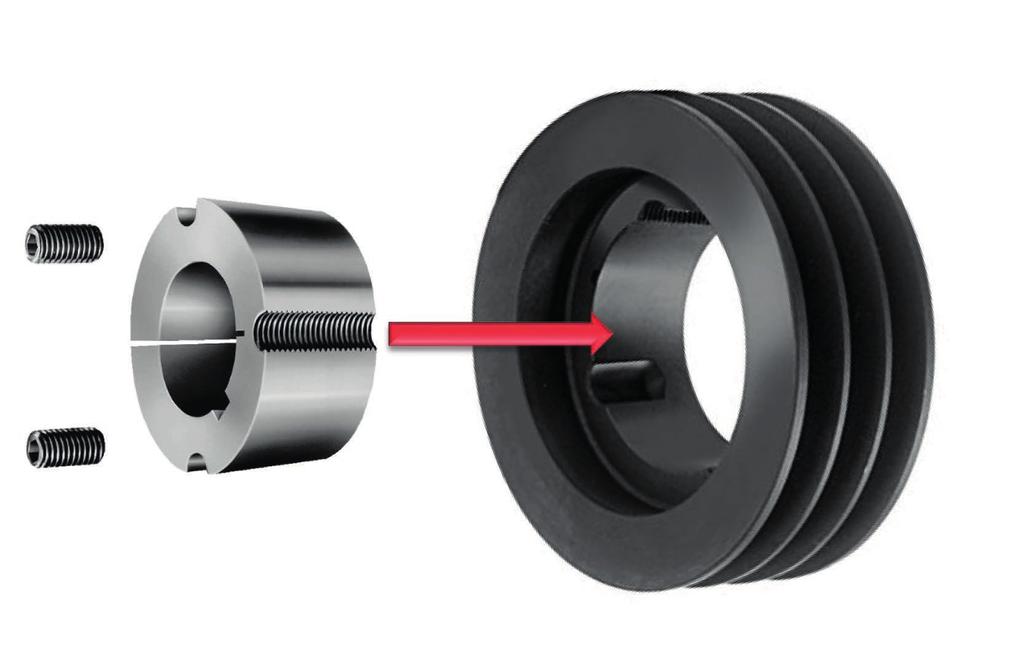

10 6.6 Skruvförband Se till att alla bultförband är ordentligt åtdragna efter rådande omständigheter. Åtdragningsmoment i Nm vid användning av momentnyckel eller skruv/mutterdragare med momentstyrning. Momentspridning max. ±5% Gänga M6 9,8 Nm x x M8 24 Nm x x M10 47 Nm x x M12 81 Nm x 136 Nm M Nm 277 Nm x 7. Montering & Demontering av remskivor Remskiva Insexskruv x2 Avdragarhål Monteringshål x2 Klämbussning M Nm x x M Nm x x M30x Nm x x Gänga Insexskruv Klämbussning 2517 Vi använder oss av Nord-Lock brickor på utsatta delar på produkten, brickan är baserade på den ledande killåsningstekniken och är kända för sin förmåga att säkra skruvförband som utsätts för kraftiga vibrationer och dynamisk belastning. Nord-Lock brickor säkrar skruvförband med förspänning istället för friktion. Systemet innefattar två brickor med kilar på en sida och radiella tänder på motsatt sida. Eftersom kamvinkeln är större än skruvens gängstigning uppstår en killåsningseffekt som förhindrar skruven från att rotera och lossna. Återanvändning av Nord-Lock Nord-Lock brickor kan normalt återanvändas. Som alla fästelement måste slitaget inspekteras före återmontering. Säkerställ att brickorna är återmonterade korrekt kamsida mot kamsida. Nord-Lock rekommenderar smörjning av fästelementen före återanvändning för att minimera ändringar i friktionsförhållanden. Åtdragningsmoment med Nord-Lock: Klämbussning /8 x 90Nm x 1/2 50Nm x x 7.1 Montering Innan montage kontrolleras alla komponenter från skador. Alla bearbetade ytor skall rengöras och ev. fett torkas bort. Remskivan hänges in över axeln, därefter monteras klämbussningen. Remskivan roteras tills gänghålen i remskivan passar över monterings hålen i klämbussningen. Drag sedan åt skruvarna så att remskivan fortfarande kan flyta på axeln. För korrekt centrering av klämbussning och remskiva, är det nödvändigt att spänna insexskruvarna flera gånger, här är en nyckel med moment skaft till stor hjälp. Skruvarna får inte dras med mer än angivet moment (se avsnitt 6.6). 7.2 Demontering Remskivan ska avlägsnas för hand, utan slag eller våld. Gänga ur båda insexskruvarna. Placera sedan en av insexskruvarna i avdragarhålet. Gänga in insexskruven och klämbussningen expanderar. Remskivan är nu lös. Gänga M16 + Nord-Lock 205 Nm 279 Nm 18 19

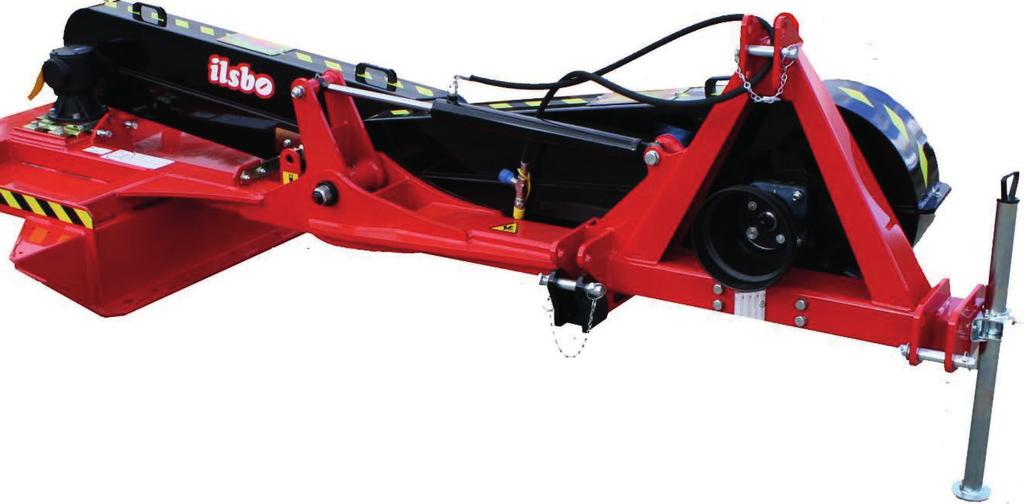

11 8. Produkten 8.2 Måttangivelser 8.1 Teknisk data Specifikation / Modell S C P PC Avsnitt Klippbredd, -mm 1500 mm 1500 mm 1500 mm 1500 mm 90 Arbetsbredd, -mm 1600 mm 1600 mm 1600 mm 1600 mm Lyft av klipphuvud Hydraulisk Hydraulisk Hydraulisk Hydraulisk Hydraulanslutning 1st Enkelverkande 1st Enkelverkande 1st Enkelverkande 1st Enkelverkande Vikt, basenhet, kg Varvtal kraftuttag, varv/min rpm rpm rpm rpm Körriktning D* B-D-F* D* B-D-F* 3420 mm -35 Transmission Remdrift Remdrift Remdrift Remdrift Räckvidd från traktorns mitt 3420 mm 3420 mm 3420 mm 3420 mm Se avsnitt 8.2 S120 (Extra tillbehör) Räckvidd från traktorns mitt med Sidoförskutning, max 4020 mm 4020 mm 4020 mm 4020 mm Se avsnitt 8.2 Räckvidd från traktorns mitt med Sidoförskutning, min Största uppvik vid arbete (Grader) Minsta nervik vid arbete (Grader) 2820 mm 2820 mm 2820 mm 2820 mm Se avsnitt 8.2 Se avsnitt 8.2 Se avsnitt 8.2 Påkörningsskydd Fjäder Fjäder Fjäder Fjäder Se avsnitt 6.5 På grund av löpande produktutveckling är givna tekniska data i våra dokument inte bindande och kan komma att ändras utan föregående meddelande. Givna uppgifter i tabellen ovan kan även visa utrustning som inte är standard. Utrustningsnivå kan variera beroende på användarland. *B=Backande, D=Dragande, F=Frontmontage 600 mm 600 mm På grund av löpande produktutveckling är givna tekniska data i våra dokument inte bindande och kan komma att ändras utan föregående meddelande

12 9. Parkering Produkten parkeras på ett fast underlag i utfällt läge och med stödbenet nedfällt. Är en sidoförskjutning monterad på produkten skall även det stödbenet användas. 10. Garantier Tre års fabriksgaranti. Garantin gäller ej slitagedelar (kedjor, drivremmar m.m) färgmattning, om produkten använts felaktigt, ändrats, skadats vid olyckor, utsatts för onormala driftsvillkor, felaktig hantering och om skötsel och serviceanvisningar ej följts. Vid eventuella garantiärenden, kontakta alltid våra auktoriserade återförsäljare eller Ilsbo Tools AB. Ilsbo Tools AB avgör vid garantiärenden om produkten skall repareras, bytas ut eller återköpas. Ilsbo Tools AB ansvarar ej för särskilda, direkta eller indirekta följdskador eller förluster, oberoende om det kan relateras till garantin eller ej. För att garantin skall gälla måste alltid originaldelar vara monterade i produkten. CE-skylt XXX XXX XXX XXX CE-skyltens placering 22 23

13 TILLBEHÖR Vinklat stänkskydd Art nr: Slitmedar Art nr: Slagkätting D-länk, 1 m x2 (10 mm) Art nr: Slagkätting, 1 m x2 (10 mm) Art nr: Slagkätting, 10 m (10 mm) Art nr: Slagkätting, 25 m (10 mm) Art nr: Slagkätting, 1 m x2 (13 mm) Art nr: Slagkätting, 10 m (13 mm) Art nr: Slagkätting, 25 m (13 mm) Art nr: Kättinglock Pro Art nr: Knivsats Art nr: Frontskydd Art nr: PTO-axel, (kat5) Art nr: PTO-axel, (fram) Art nr: Ilsbo Tools AB Västtjärn Ilsbo, Sweden Tel: +46 (0) Återförsäljare: SE
