56 VOLTS SLADDLÖS LÖVBLÅS MED LITIUM-JONBATTERI BRUKSANVISNING MODELL NR LB4800E

Transkript

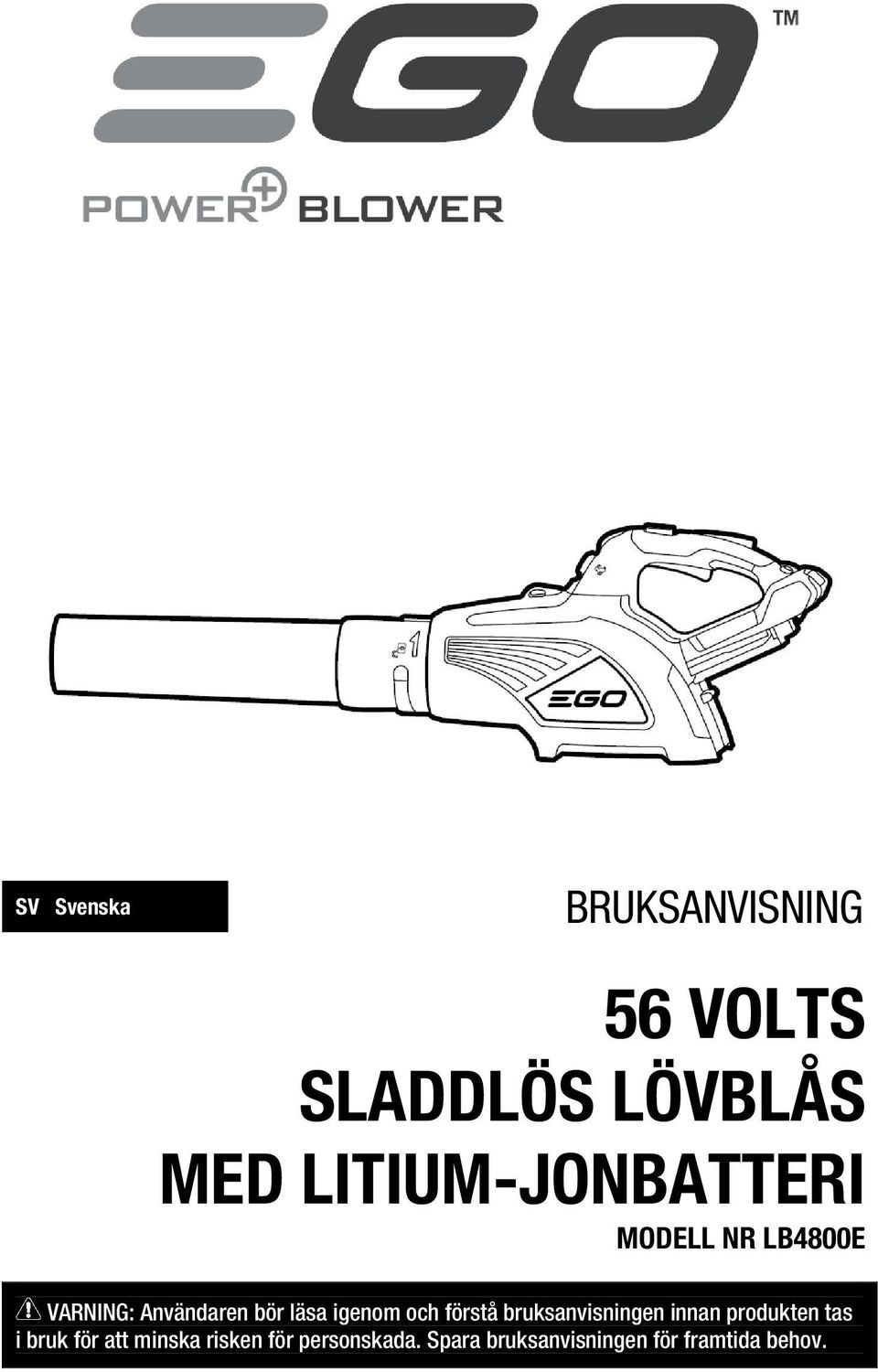

1 SV Svenska BRUKSANVISNING 56 VOLTS SLADDLÖS LÖVBLÅS MED LITIUM-JONBATTERI MODELL NR LB4800E VARNING: Användaren bör läsa igenom och förstå bruksanvisningen innan produkten tas i bruk för att minska risken för personskada. Spara bruksanvisningen för framtida behov.

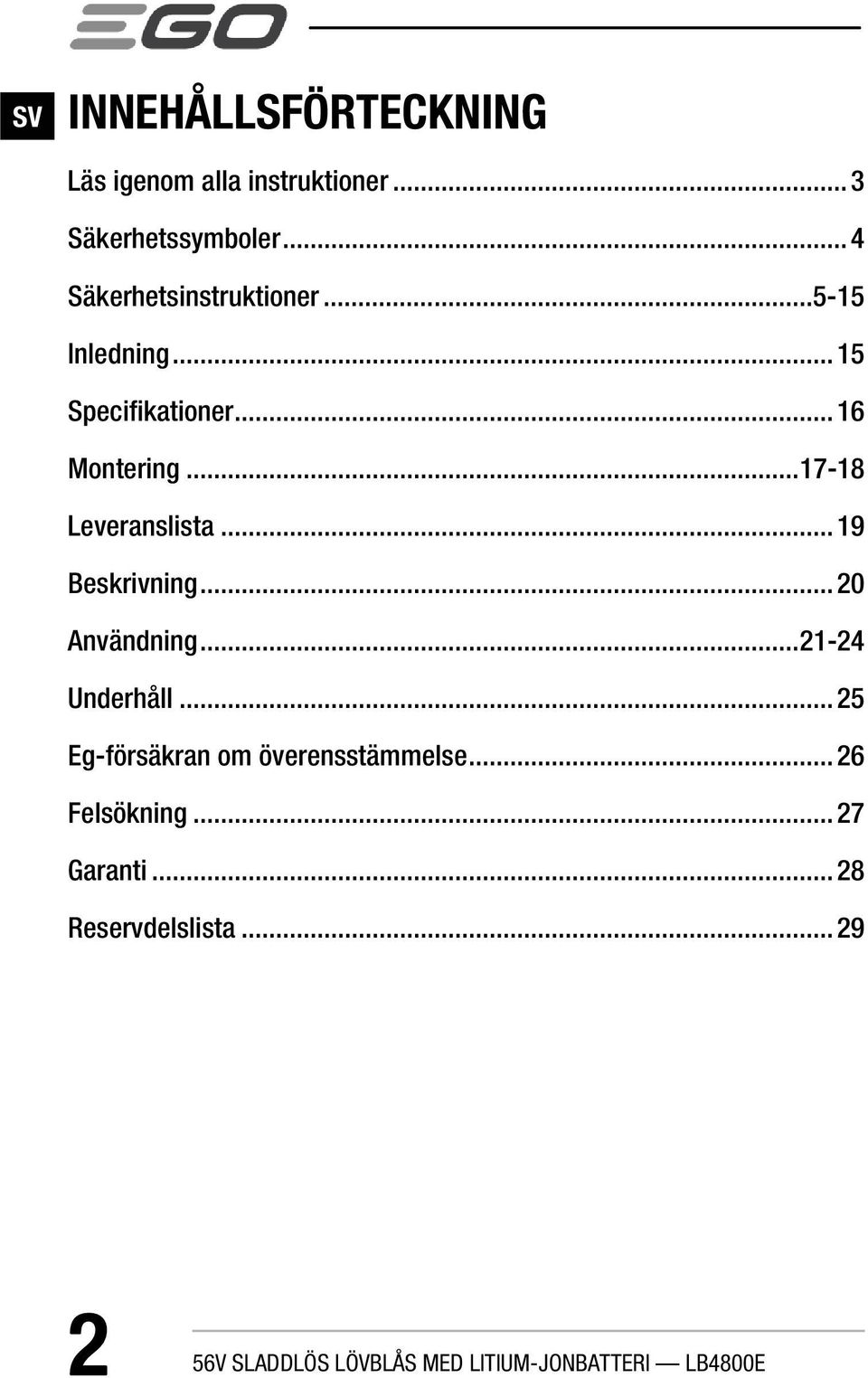

2 SV INNEHÅLLSFÖRTECKNING Läs igenom alla instruktioner... 3 Säkerhetssymboler... 4 Säkerhetsinstruktioner Inledning Specifikationer Montering Leveranslista Beskrivning Användning Underhåll Eg-försäkran om överensstämmelse Felsökning Garanti Reservdelslista V SLADDLÖS LÖVBLÅS MED LITIUM-JONBATTERI LB4800E

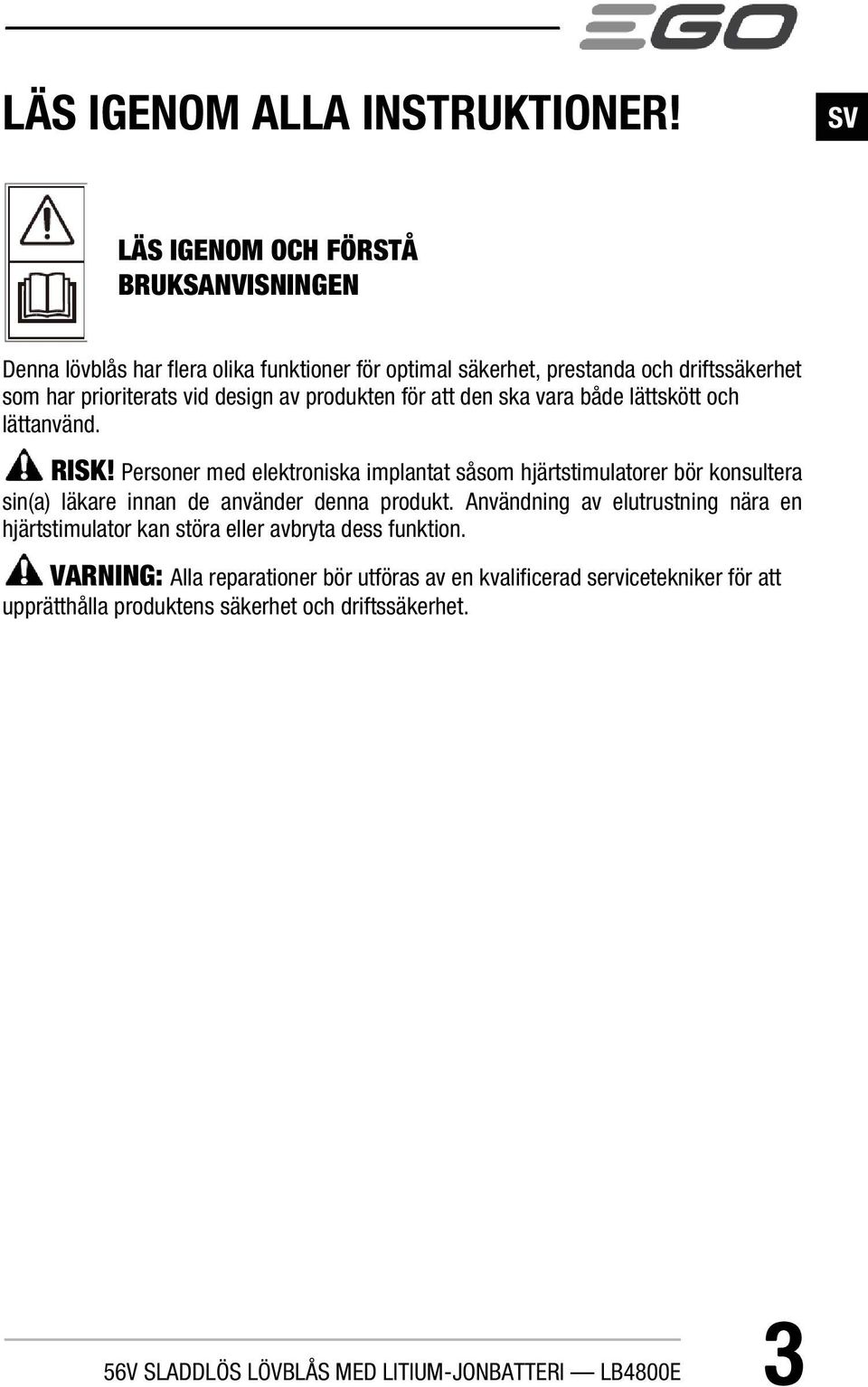

3 LÄS IGENOM ALLA INSTRUKTIONER! SV LÄS IGENOM OCH FÖRSTÅ BRUKSANVISNINGEN Denna lövblås har flera olika funktioner för optimal säkerhet, prestanda och driftssäkerhet som har prioriterats vid design av produkten för att den ska vara både lättskött och lättanvänd. RISK! Personer med elektroniska implantat såsom hjärtstimulatorer bör konsultera sin(a) läkare innan de använder denna produkt. Användning av elutrustning nära en hjärtstimulator kan störa eller avbryta dess funktion. VARNING: Alla reparationer bör utföras av en kvalificerad servicetekniker för att upprätthålla produktens säkerhet och driftssäkerhet. 56V SLADDLÖS LÖVBLÅS MED LITIUM-JONBATTERI LB4800E 3

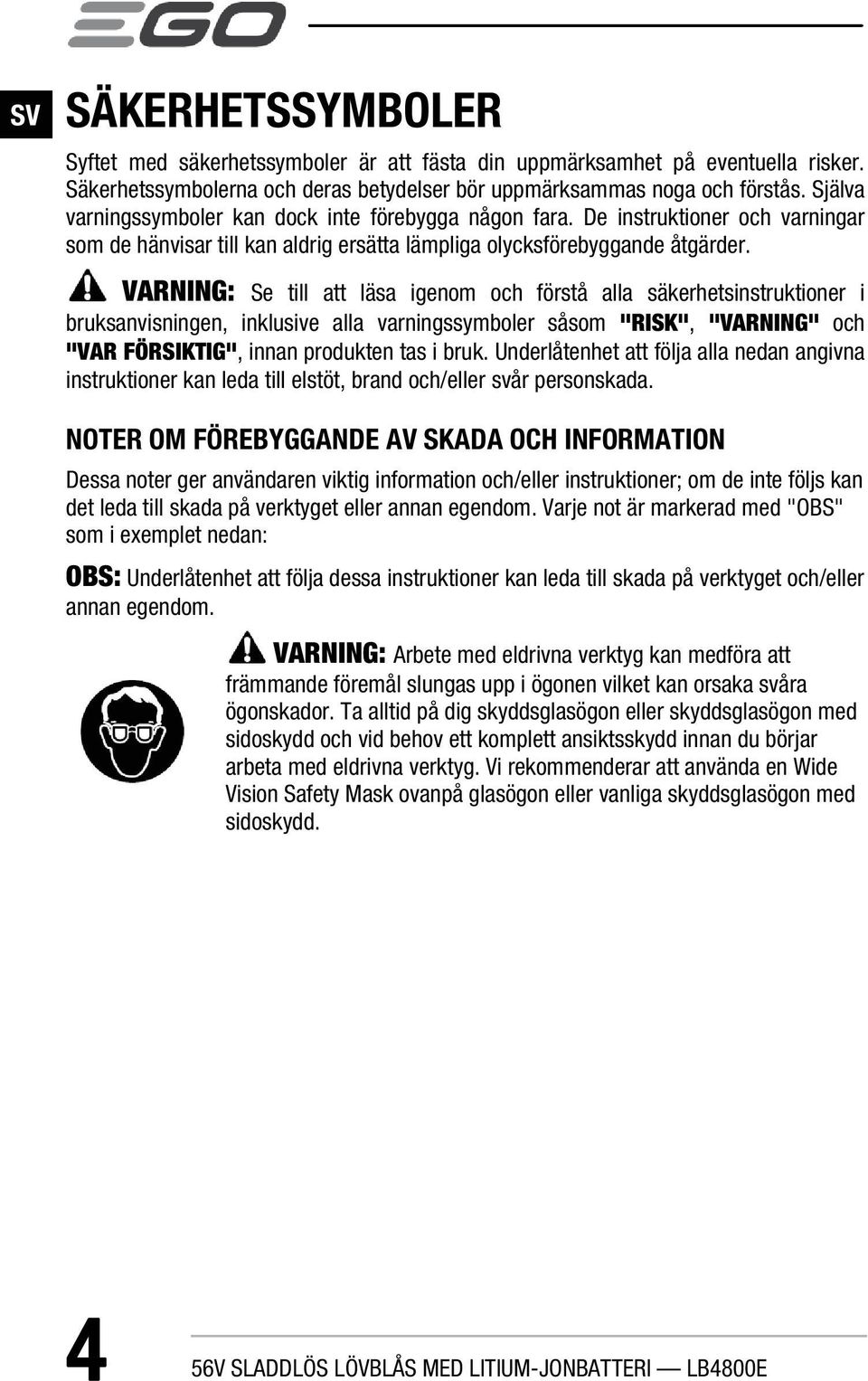

4 SV SÄKERHETSSYMBOLER Syftet med säkerhetssymboler är att fästa din uppmärksamhet på eventuella risker. Säkerhetssymbolerna och deras betydelser bör uppmärksammas noga och förstås. Själva varningssymboler kan dock inte förebygga någon fara. De instruktioner och varningar som de hänvisar till kan aldrig ersätta lämpliga olycksförebyggande åtgärder. VARNING: Se till att läsa igenom och förstå alla säkerhetsinstruktioner i bruksanvisningen, inklusive alla varningssymboler såsom "RISK", "VARNING" och "VAR FÖRSIKTIG", innan produkten tas i bruk. Underlåtenhet att följa alla nedan angivna instruktioner kan leda till elstöt, brand och/eller svår personskada. NOTER OM FÖREBYGGANDE AV SKADA OCH INFORMATION Dessa noter ger användaren viktig information och/eller instruktioner; om de inte följs kan det leda till skada på verktyget eller annan egendom. Varje not är markerad med "OBS" som i exemplet nedan: OBS: Underlåtenhet att följa dessa instruktioner kan leda till skada på verktyget och/eller annan egendom. VARNING: Arbete med eldrivna verktyg kan medföra att främmande föremål slungas upp i ögonen vilket kan orsaka svåra ögonskador. Ta alltid på dig skyddsglasögon eller skyddsglasögon med sidoskydd och vid behov ett komplett ansiktsskydd innan du börjar arbeta med eldrivna verktyg. Vi rekommenderar att använda en Wide Vision Safety Mask ovanpå glasögon eller vanliga skyddsglasögon med sidoskydd. 4 56V SLADDLÖS LÖVBLÅS MED LITIUM-JONBATTERI LB4800E

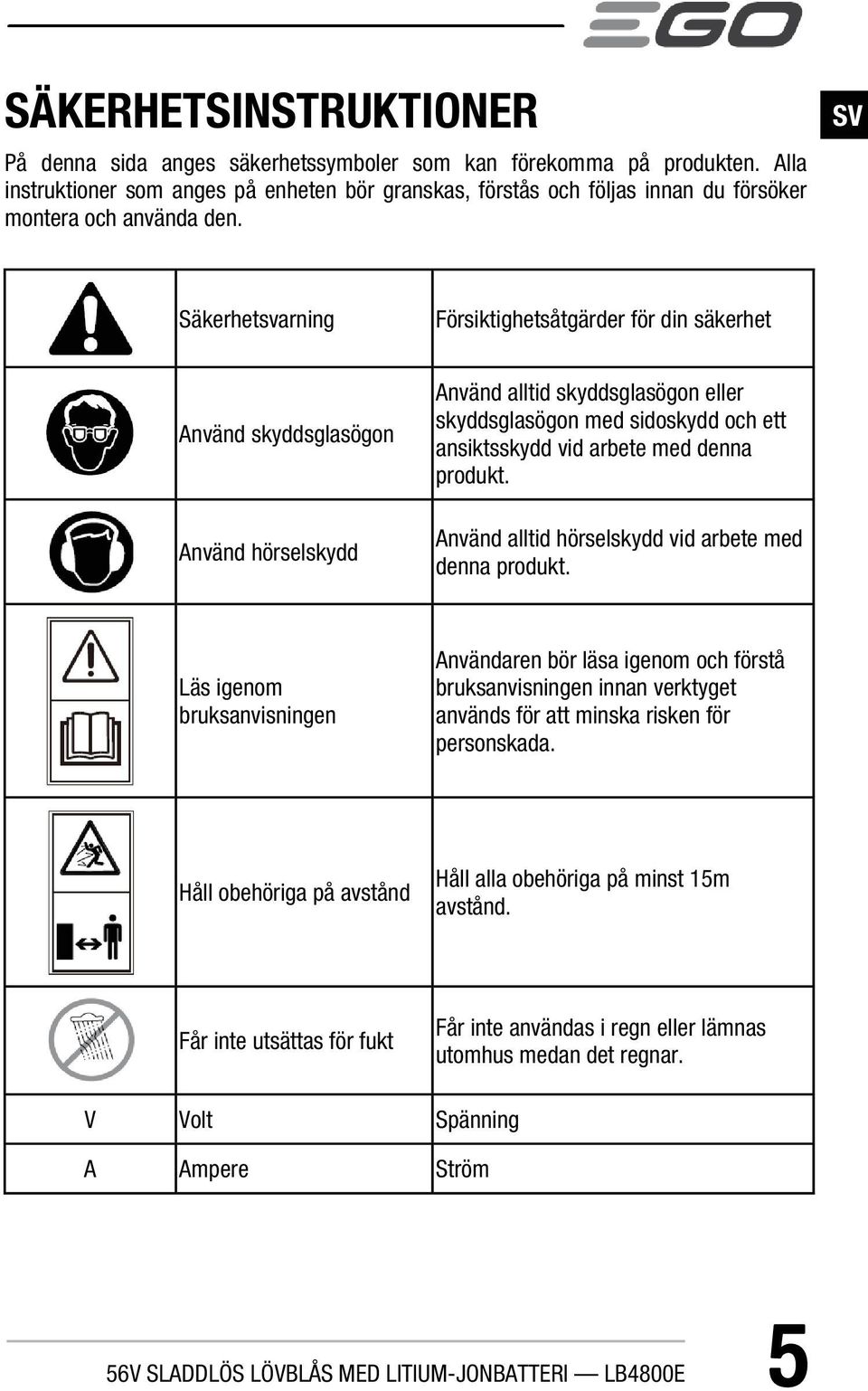

5 SÄKERHETSINSTRUKTIONER På denna sida anges säkerhetssymboler som kan förekomma på produkten. Alla instruktioner som anges på enheten bör granskas, förstås och följas innan du försöker montera och använda den. SV Säkerhetsvarning Försiktighetsåtgärder för din säkerhet Använd skyddsglasögon Använd hörselskydd Använd alltid skyddsglasögon eller skyddsglasögon med sidoskydd och ett ansiktsskydd vid arbete med denna produkt. Använd alltid hörselskydd vid arbete med denna produkt. Läs igenom bruksanvisningen Användaren bör läsa igenom och förstå bruksanvisningen innan verktyget används för att minska risken för personskada. Håll obehöriga på avstånd Håll alla obehöriga på minst 15m avstånd. Får inte utsättas för fukt Får inte användas i regn eller lämnas utomhus medan det regnar. V Volt Spänning A Ampere Ström 56V SLADDLÖS LÖVBLÅS MED LITIUM-JONBATTERI LB4800E 5

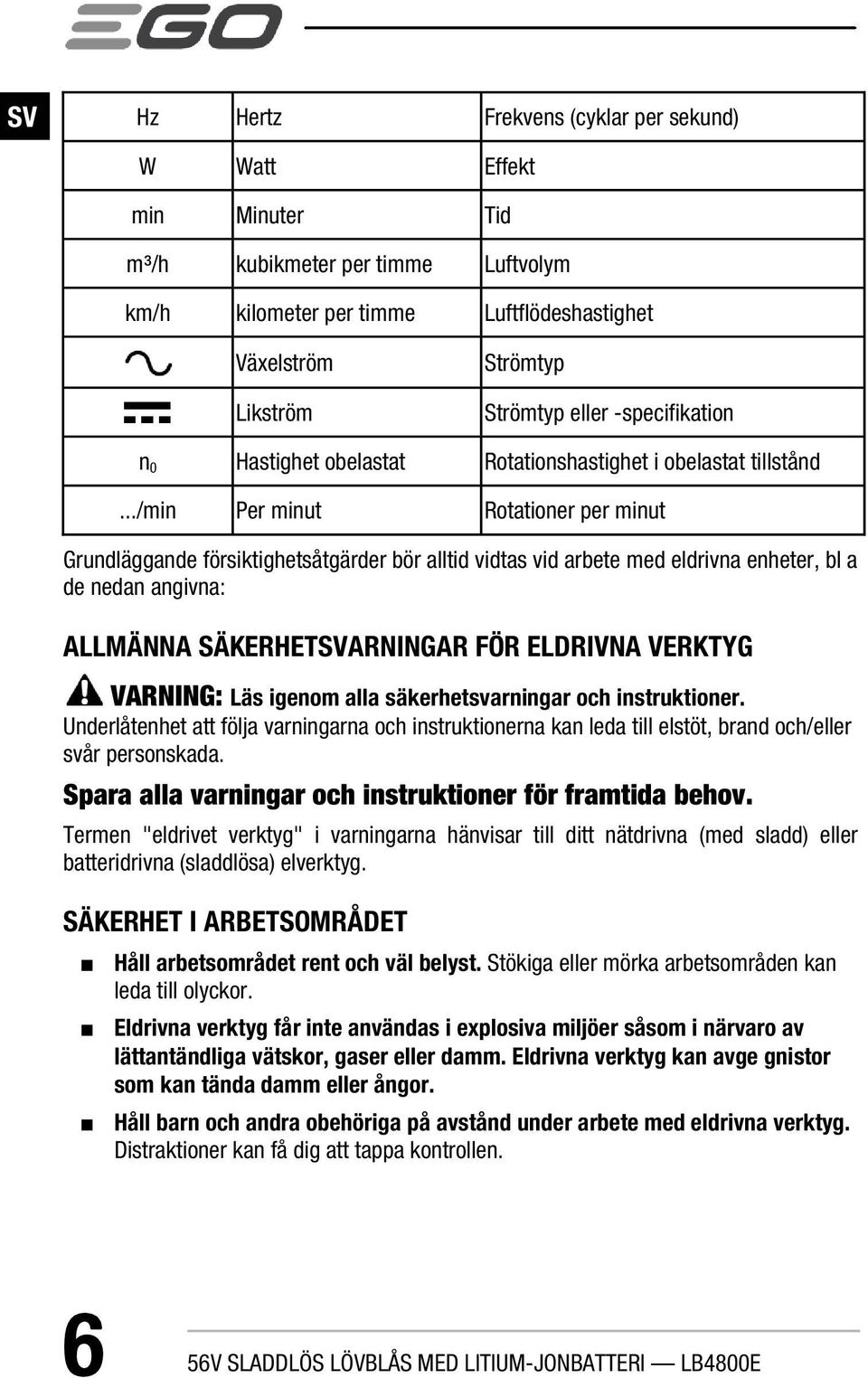

6 SV Hz Hertz Frekvens (cyklar per sekund) W Watt Effekt min Minuter Tid m³/h kubikmeter per timme Luftvolym km/h kilometer per timme Luftflödeshastighet Växelström Likström Strömtyp Strömtyp eller -specifikation n 0 Hastighet obelastat Rotationshastighet i obelastat tillstånd.../min Per minut Rotationer per minut Grundläggande försiktighetsåtgärder bör alltid vidtas vid arbete med eldrivna enheter, bl a de nedan angivna: ALLMÄNNA SÄKERHETSVARNINGAR FÖR ELDRIVNA VERKTYG VARNING: Läs igenom alla säkerhetsvarningar och instruktioner. Underlåtenhet att följa varningarna och instruktionerna kan leda till elstöt, brand och/eller svår personskada. Spara alla varningar och instruktioner för framtida behov. Termen "eldrivet verktyg" i varningarna hänvisar till ditt nätdrivna (med sladd) eller batteridrivna (sladdlösa) elverktyg. SÄKERHET I ARBETSOMRÅDET Håll arbetsområdet rent och väl belyst. Stökiga eller mörka arbetsområden kan leda till olyckor. Eldrivna verktyg får inte användas i explosiva miljöer såsom i närvaro av lättantändliga vätskor, gaser eller damm. Eldrivna verktyg kan avge gnistor som kan tända damm eller ångor. Håll barn och andra obehöriga på avstånd under arbete med eldrivna verktyg. Distraktioner kan få dig att tappa kontrollen. 6 56V SLADDLÖS LÖVBLÅS MED LITIUM-JONBATTERI LB4800E

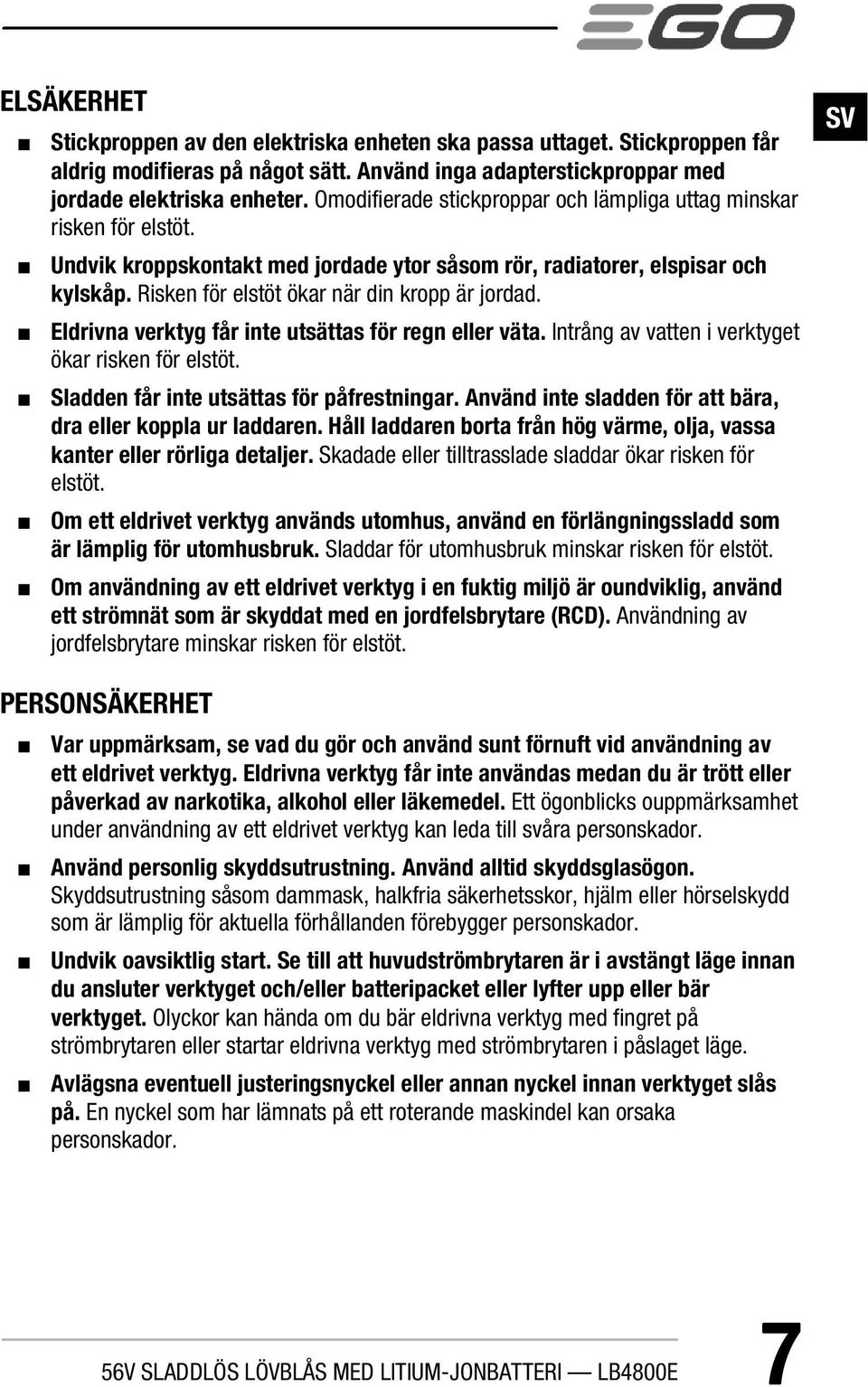

7 ELSÄKERHET Stickproppen av den elektriska enheten ska passa uttaget. Stickproppen får aldrig modifieras på något sätt. Använd inga adapterstickproppar med jordade elektriska enheter. Omodifierade stickproppar och lämpliga uttag minskar risken för elstöt. Undvik kroppskontakt med jordade ytor såsom rör, radiatorer, elspisar och kylskåp. Risken för elstöt ökar när din kropp är jordad. Eldrivna verktyg får inte utsättas för regn eller väta. Intrång av vatten i verktyget ökar risken för elstöt. Sladden får inte utsättas för påfrestningar. Använd inte sladden för att bära, dra eller koppla ur laddaren. Håll laddaren borta från hög värme, olja, vassa kanter eller rörliga detaljer. Skadade eller tilltrasslade sladdar ökar risken för elstöt. Om ett eldrivet verktyg används utomhus, använd en förlängningssladd som är lämplig för utomhusbruk. Sladdar för utomhusbruk minskar risken för elstöt. Om användning av ett eldrivet verktyg i en fuktig miljö är oundviklig, använd ett strömnät som är skyddat med en jordfelsbrytare (RCD). Användning av jordfelsbrytare minskar risken för elstöt. SV PERSONSÄKERHET Var uppmärksam, se vad du gör och använd sunt förnuft vid användning av ett eldrivet verktyg. Eldrivna verktyg får inte användas medan du är trött eller påverkad av narkotika, alkohol eller läkemedel. Ett ögonblicks ouppmärksamhet under användning av ett eldrivet verktyg kan leda till svåra personskador. Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning såsom dammask, halkfria säkerhetsskor, hjälm eller hörselskydd som är lämplig för aktuella förhållanden förebygger personskador. Undvik oavsiktlig start. Se till att huvudströmbrytaren är i avstängt läge innan du ansluter verktyget och/eller batteripacket eller lyfter upp eller bär verktyget. Olyckor kan hända om du bär eldrivna verktyg med fingret på strömbrytaren eller startar eldrivna verktyg med strömbrytaren i påslaget läge. Avlägsna eventuell justeringsnyckel eller annan nyckel innan verktyget slås på. En nyckel som har lämnats på ett roterande maskindel kan orsaka personskador. 56V SLADDLÖS LÖVBLÅS MED LITIUM-JONBATTERI LB4800E 7

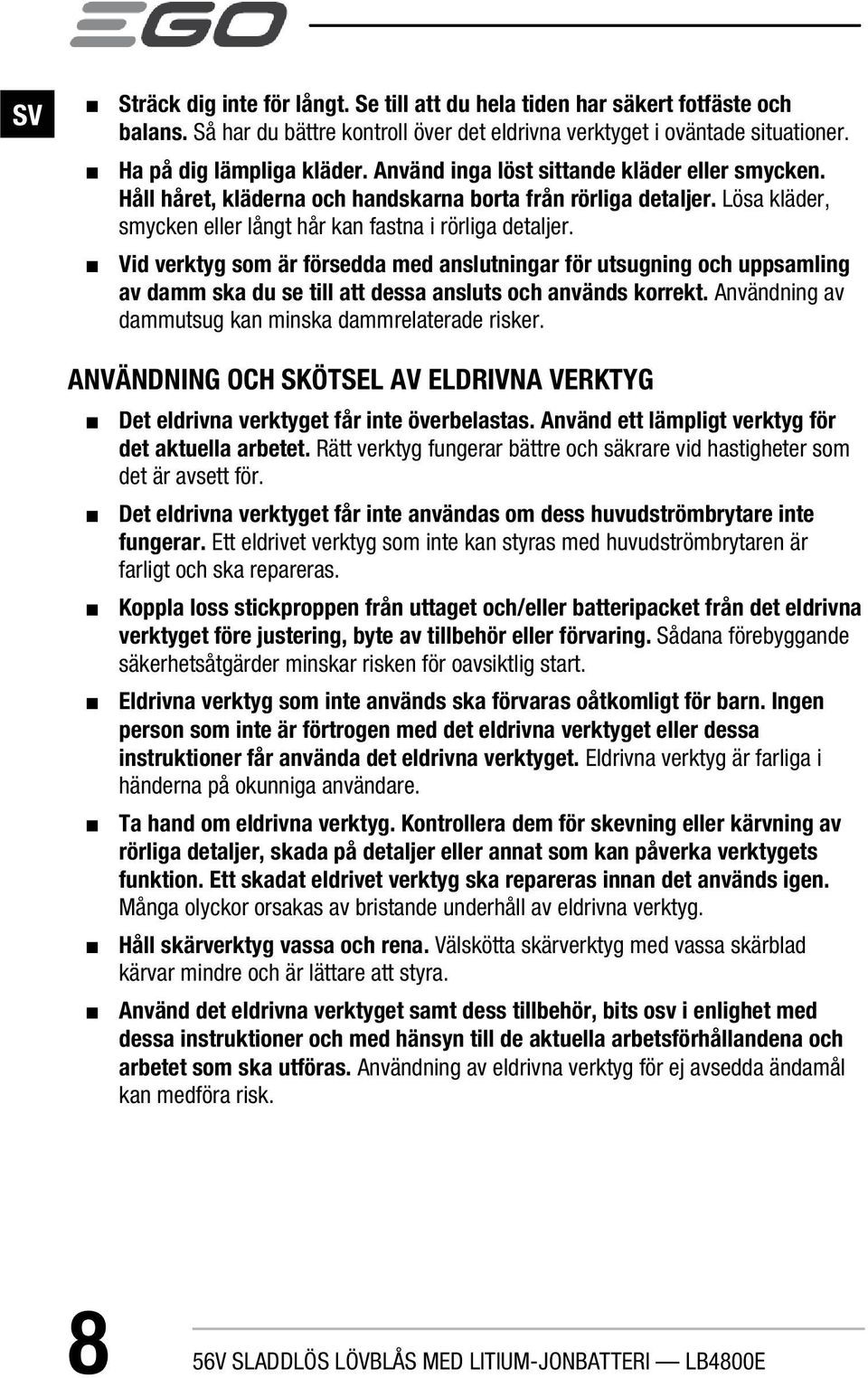

8 SV Sträck dig inte för långt. Se till att du hela tiden har säkert fotfäste och balans. Så har du bättre kontroll över det eldrivna verktyget i oväntade situationer. Ha på dig lämpliga kläder. Använd inga löst sittande kläder eller smycken. Håll håret, kläderna och handskarna borta från rörliga detaljer. Lösa kläder, smycken eller långt hår kan fastna i rörliga detaljer. Vid verktyg som är försedda med anslutningar för utsugning och uppsamling av damm ska du se till att dessa ansluts och används korrekt. Användning av dammutsug kan minska dammrelaterade risker. ANVÄNDNING OCH SKÖTSEL AV ELDRIVNA VERKTYG Det eldrivna verktyget får inte överbelastas. Använd ett lämpligt verktyg för det aktuella arbetet. Rätt verktyg fungerar bättre och säkrare vid hastigheter som det är avsett för. Det eldrivna verktyget får inte användas om dess huvudströmbrytare inte fungerar. Ett eldrivet verktyg som inte kan styras med huvudströmbrytaren är farligt och ska repareras. Koppla loss stickproppen från uttaget och/eller batteripacket från det eldrivna verktyget före justering, byte av tillbehör eller förvaring. Sådana förebyggande säkerhetsåtgärder minskar risken för oavsiktlig start. Eldrivna verktyg som inte används ska förvaras oåtkomligt för barn. Ingen person som inte är förtrogen med det eldrivna verktyget eller dessa instruktioner får använda det eldrivna verktyget. Eldrivna verktyg är farliga i händerna på okunniga användare. Ta hand om eldrivna verktyg. Kontrollera dem för skevning eller kärvning av rörliga detaljer, skada på detaljer eller annat som kan påverka verktygets funktion. Ett skadat eldrivet verktyg ska repareras innan det används igen. Många olyckor orsakas av bristande underhåll av eldrivna verktyg. Håll skärverktyg vassa och rena. Välskötta skärverktyg med vassa skärblad kärvar mindre och är lättare att styra. Använd det eldrivna verktyget samt dess tillbehör, bits osv i enlighet med dessa instruktioner och med hänsyn till de aktuella arbetsförhållandena och arbetet som ska utföras. Användning av eldrivna verktyg för ej avsedda ändamål kan medföra risk. 8 56V SLADDLÖS LÖVBLÅS MED LITIUM-JONBATTERI LB4800E

9 ANVÄNDNING OCH SKÖTSEL AV BATTERIDRIVNA VERKTYG Ladda endast med en laddare som har specificerats av tillverkaren. En laddare som är lämplig för en typ av batteripack kan orsaka brandrisk om den används med något annat batteripack. Eldrivna verktyg får endast användas med batteripack som är uttryckligen avsedda för dem. Användning av andra batteripack kan medföra risk för personskada och brand. När batteripacket ställs av ska det hållas avskilt från andra metallföremål såsom gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa en anslutning mellan batteripoler. Kortslutning av batteripoler kan leda till brännskador eller brand. Vid felaktig användning kan batteriet läcka vätska; undvik kontakt med vätskan. Skölj med vatten vid oavsiktlig hudkontakt. Om vätskan kommer i kontakt med ögonen, sök även läkarhjälp. Batterivätska kan orsaka irritation eller brännskador. SV SERVICE Service bör utföras av en kvalificerad reparatör och endast med identiska reservdelar. Detta upprätthåller säkerheten av det eldrivna verktyget. LÄS IGENOM ALLA INSTRUKTIONER INNAN PRODUKTEN ANVÄNDS! RISK: Personer med elektroniska implantat såsom hjärtstimulatorer bör konsultera sin(a) läkare innan de använder denna produkt. Användning av elutrustning nära en hjärtstimulator kan störa eller avbryta dess funktion. UTBILDNING Läs noga igenom instruktionerna. Lär känna styrenheterna och korrekt användning av maskinen. Låt aldrig barn använda maskinen. Låt aldrig personer som inte är förtrogna med dessa instruktioner använda maskinen. Lokala föreskrifter kan begränsa användarens ålder. Använd aldrig maskinen i närheten av andra människor, särskilt barn, eller husdjur. Operatören eller användaren ansvarar för olyckor eller risker som andra människor eller deras egendom utsätts för. 56V SLADDLÖS LÖVBLÅS MED LITIUM-JONBATTERI LB4800E 9

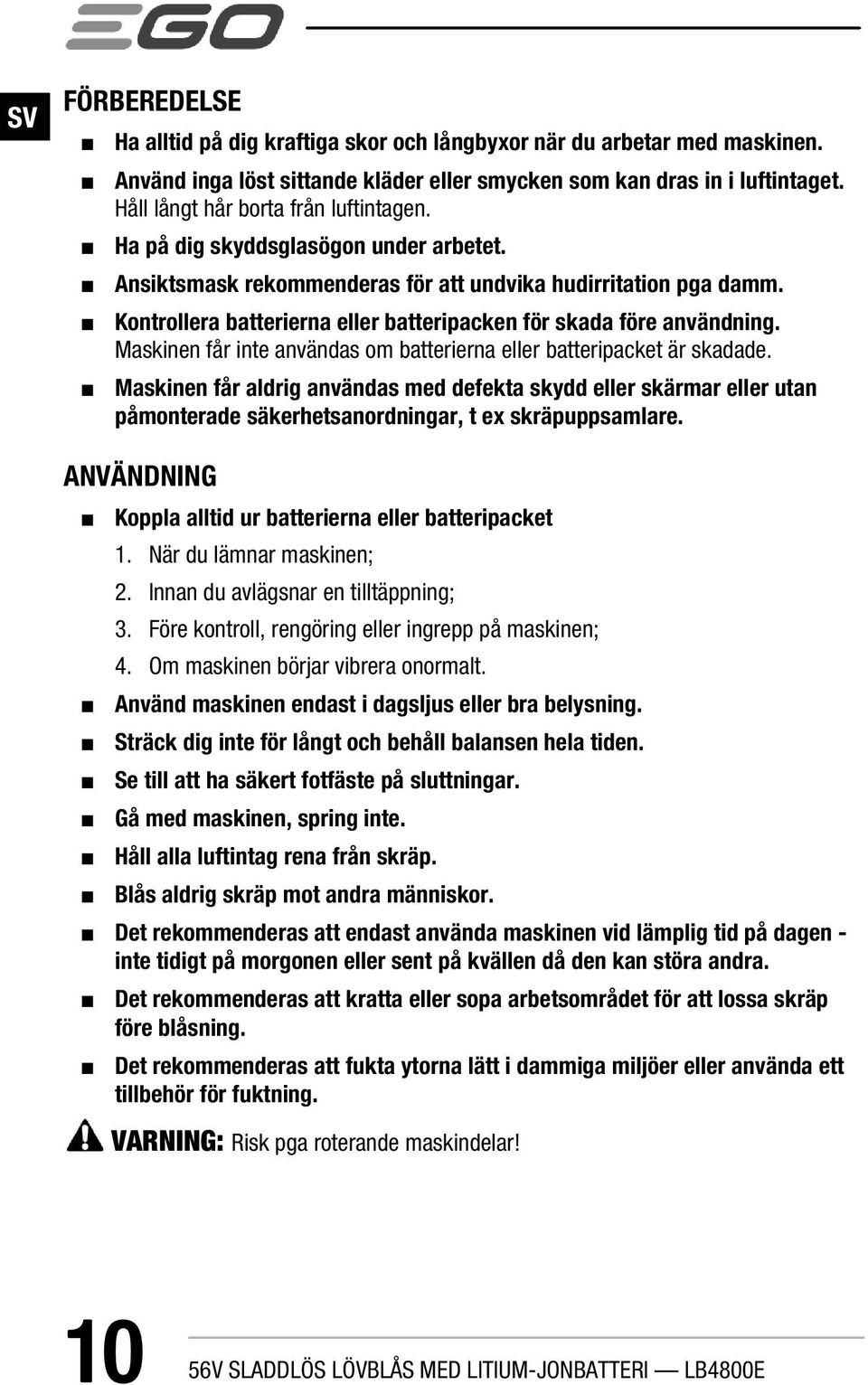

10 SV FÖRBEREDELSE Ha alltid på dig kraftiga skor och långbyxor när du arbetar med maskinen. Använd inga löst sittande kläder eller smycken som kan dras in i luftintaget. Håll långt hår borta från luftintagen. Ha på dig skyddsglasögon under arbetet. Ansiktsmask rekommenderas för att undvika hudirritation pga damm. Kontrollera batterierna eller batteripacken för skada före användning. Maskinen får inte användas om batterierna eller batteripacket är skadade. Maskinen får aldrig användas med defekta skydd eller skärmar eller utan påmonterade säkerhetsanordningar, t ex skräpuppsamlare. ANVÄNDNING Koppla alltid ur batterierna eller batteripacket 1. När du lämnar maskinen; 2. Innan du avlägsnar en tilltäppning; 3. Före kontroll, rengöring eller ingrepp på maskinen; 4. Om maskinen börjar vibrera onormalt. Använd maskinen endast i dagsljus eller bra belysning. Sträck dig inte för långt och behåll balansen hela tiden. Se till att ha säkert fotfäste på sluttningar. Gå med maskinen, spring inte. Håll alla luftintag rena från skräp. Blås aldrig skräp mot andra människor. Det rekommenderas att endast använda maskinen vid lämplig tid på dagen - inte tidigt på morgonen eller sent på kvällen då den kan störa andra. Det rekommenderas att kratta eller sopa arbetsområdet för att lossa skräp före blåsning. Det rekommenderas att fukta ytorna lätt i dammiga miljöer eller använda ett tillbehör för fuktning. VARNING: Risk pga roterande maskindelar! 10 56V SLADDLÖS LÖVBLÅS MED LITIUM-JONBATTERI LB4800E

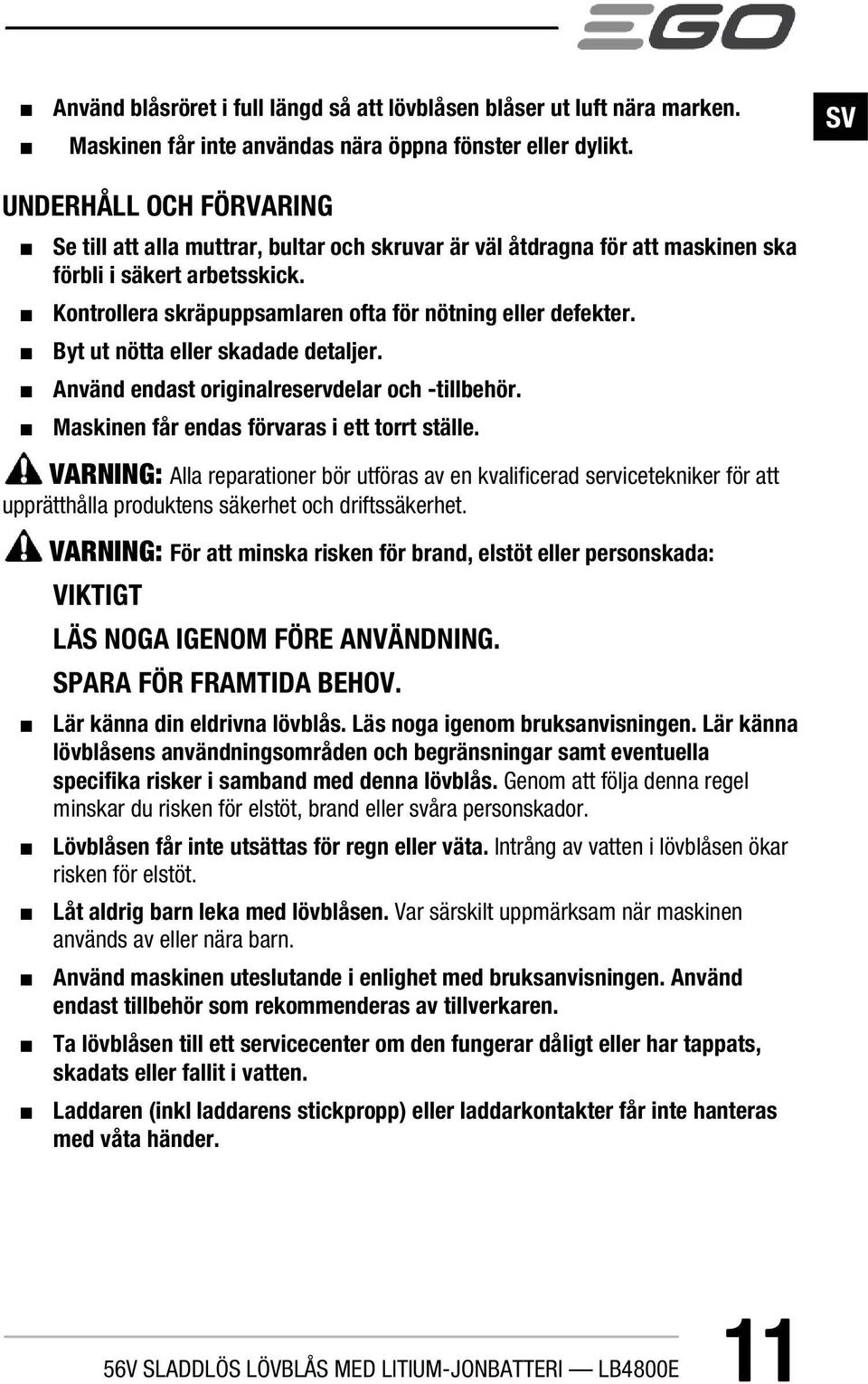

11 Använd blåsröret i full längd så att lövblåsen blåser ut luft nära marken. Maskinen får inte användas nära öppna fönster eller dylikt. SV UNDERHÅLL OCH FÖRVARING Se till att alla muttrar, bultar och skruvar är väl åtdragna för att maskinen ska förbli i säkert arbetsskick. Kontrollera skräpuppsamlaren ofta för nötning eller defekter. Byt ut nötta eller skadade detaljer. Använd endast originalreservdelar och -tillbehör. Maskinen får endas förvaras i ett torrt ställe. VARNING: Alla reparationer bör utföras av en kvalificerad servicetekniker för att upprätthålla produktens säkerhet och driftssäkerhet. VARNING: För att minska risken för brand, elstöt eller personskada: VIKTIGT LÄS NOGA IGENOM FÖRE ANVÄNDNING. SPARA FÖR FRAMTIDA BEHOV. Lär känna din eldrivna lövblås. Läs noga igenom bruksanvisningen. Lär känna lövblåsens användningsområden och begränsningar samt eventuella specifika risker i samband med denna lövblås. Genom att följa denna regel minskar du risken för elstöt, brand eller svåra personskador. Lövblåsen får inte utsättas för regn eller väta. Intrång av vatten i lövblåsen ökar risken för elstöt. Låt aldrig barn leka med lövblåsen. Var särskilt uppmärksam när maskinen används av eller nära barn. Använd maskinen uteslutande i enlighet med bruksanvisningen. Använd endast tillbehör som rekommenderas av tillverkaren. Ta lövblåsen till ett servicecenter om den fungerar dåligt eller har tappats, skadats eller fallit i vatten. Laddaren (inkl laddarens stickpropp) eller laddarkontakter får inte hanteras med våta händer. 56V SLADDLÖS LÖVBLÅS MED LITIUM-JONBATTERI LB4800E 11

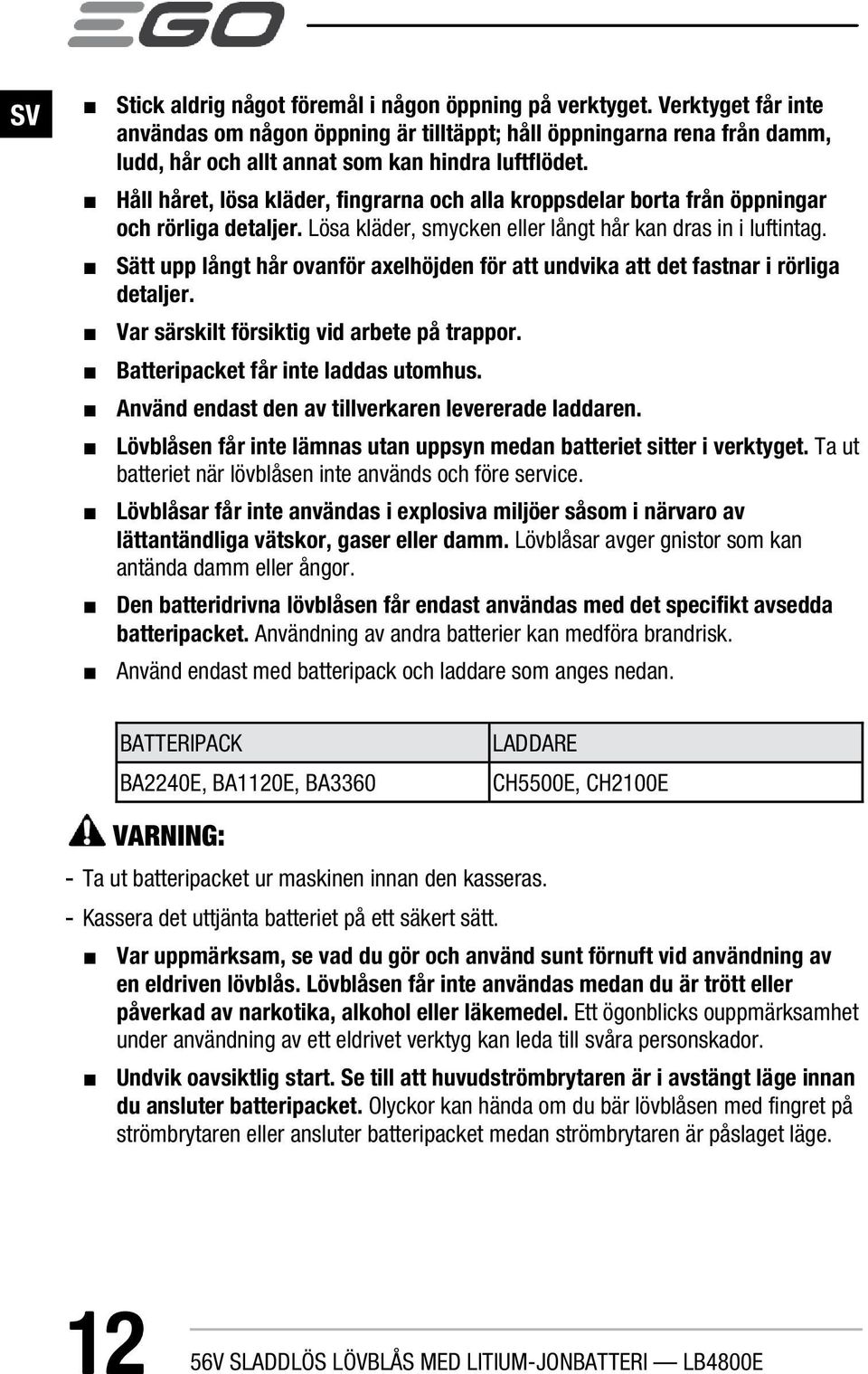

12 SV Stick aldrig något föremål i någon öppning på verktyget. Verktyget får inte användas om någon öppning är tilltäppt; håll öppningarna rena från damm, ludd, hår och allt annat som kan hindra luftflödet. Håll håret, lösa kläder, fingrarna och alla kroppsdelar borta från öppningar och rörliga detaljer. Lösa kläder, smycken eller långt hår kan dras in i luftintag. Sätt upp långt hår ovanför axelhöjden för att undvika att det fastnar i rörliga detaljer. Var särskilt försiktig vid arbete på trappor. Batteripacket får inte laddas utomhus. Använd endast den av tillverkaren levererade laddaren. Lövblåsen får inte lämnas utan uppsyn medan batteriet sitter i verktyget. Ta ut batteriet när lövblåsen inte används och före service. Lövblåsar får inte användas i explosiva miljöer såsom i närvaro av lättantändliga vätskor, gaser eller damm. Lövblåsar avger gnistor som kan antända damm eller ångor. Den batteridrivna lövblåsen får endast användas med det specifikt avsedda batteripacket. Användning av andra batterier kan medföra brandrisk. Använd endast med batteripack och laddare som anges nedan. BATTERIPACK BA2240E, BA1120E, BA3360 LADDARE CH5500E, CH2100E VARNING: - Ta ut batteripacket ur maskinen innan den kasseras. - Kassera det uttjänta batteriet på ett säkert sätt. Var uppmärksam, se vad du gör och använd sunt förnuft vid användning av en eldriven lövblås. Lövblåsen får inte användas medan du är trött eller påverkad av narkotika, alkohol eller läkemedel. Ett ögonblicks ouppmärksamhet under användning av ett eldrivet verktyg kan leda till svåra personskador. Undvik oavsiktlig start. Se till att huvudströmbrytaren är i avstängt läge innan du ansluter batteripacket. Olyckor kan hända om du bär lövblåsen med fingret på strömbrytaren eller ansluter batteripacket medan strömbrytaren är påslaget läge V SLADDLÖS LÖVBLÅS MED LITIUM-JONBATTERI LB4800E

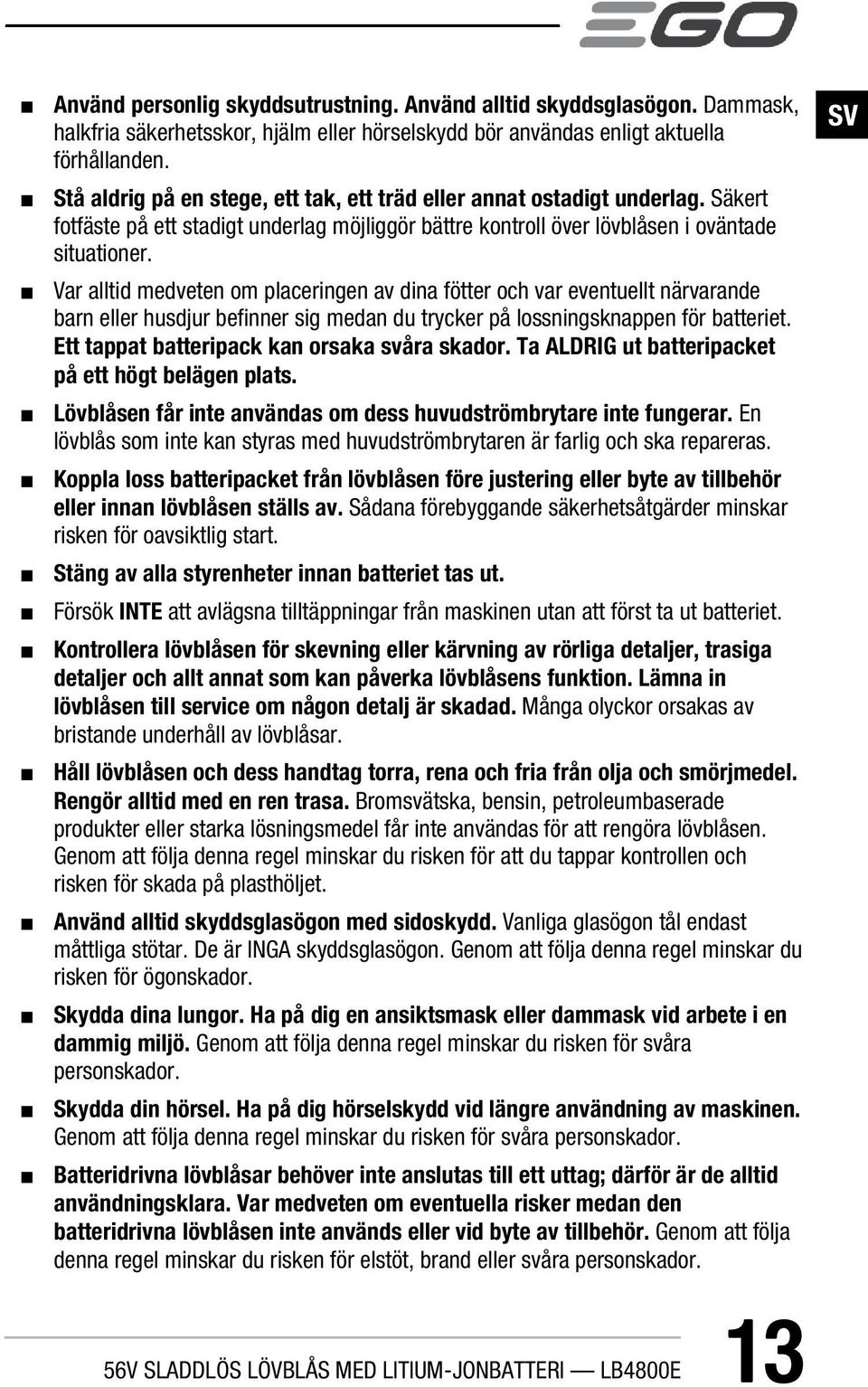

13 Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Dammask, halkfria säkerhetsskor, hjälm eller hörselskydd bör användas enligt aktuella förhållanden. Stå aldrig på en stege, ett tak, ett träd eller annat ostadigt underlag. Säkert fotfäste på ett stadigt underlag möjliggör bättre kontroll över lövblåsen i oväntade situationer. Var alltid medveten om placeringen av dina fötter och var eventuellt närvarande barn eller husdjur befinner sig medan du trycker på lossningsknappen för batteriet. Ett tappat batteripack kan orsaka svåra skador. Ta ALDRIG ut batteripacket på ett högt belägen plats. Lövblåsen får inte användas om dess huvudströmbrytare inte fungerar. En lövblås som inte kan styras med huvudströmbrytaren är farlig och ska repareras. Koppla loss batteripacket från lövblåsen före justering eller byte av tillbehör eller innan lövblåsen ställs av. Sådana förebyggande säkerhetsåtgärder minskar risken för oavsiktlig start. Stäng av alla styrenheter innan batteriet tas ut. Försök INTE att avlägsna tilltäppningar från maskinen utan att först ta ut batteriet. Kontrollera lövblåsen för skevning eller kärvning av rörliga detaljer, trasiga detaljer och allt annat som kan påverka lövblåsens funktion. Lämna in lövblåsen till service om någon detalj är skadad. Många olyckor orsakas av bristande underhåll av lövblåsar. Håll lövblåsen och dess handtag torra, rena och fria från olja och smörjmedel. Rengör alltid med en ren trasa. Bromsvätska, bensin, petroleumbaserade produkter eller starka lösningsmedel får inte användas för att rengöra lövblåsen. Genom att följa denna regel minskar du risken för att du tappar kontrollen och risken för skada på plasthöljet. Använd alltid skyddsglasögon med sidoskydd. Vanliga glasögon tål endast måttliga stötar. De är INGA skyddsglasögon. Genom att följa denna regel minskar du risken för ögonskador. Skydda dina lungor. Ha på dig en ansiktsmask eller dammask vid arbete i en dammig miljö. Genom att följa denna regel minskar du risken för svåra personskador. Skydda din hörsel. Ha på dig hörselskydd vid längre användning av maskinen. Genom att följa denna regel minskar du risken för svåra personskador. Batteridrivna lövblåsar behöver inte anslutas till ett uttag; därför är de alltid användningsklara. Var medveten om eventuella risker medan den batteridrivna lövblåsen inte används eller vid byte av tillbehör. Genom att följa denna regel minskar du risken för elstöt, brand eller svåra personskador. SV 56V SLADDLÖS LÖVBLÅS MED LITIUM-JONBATTERI LB4800E 13

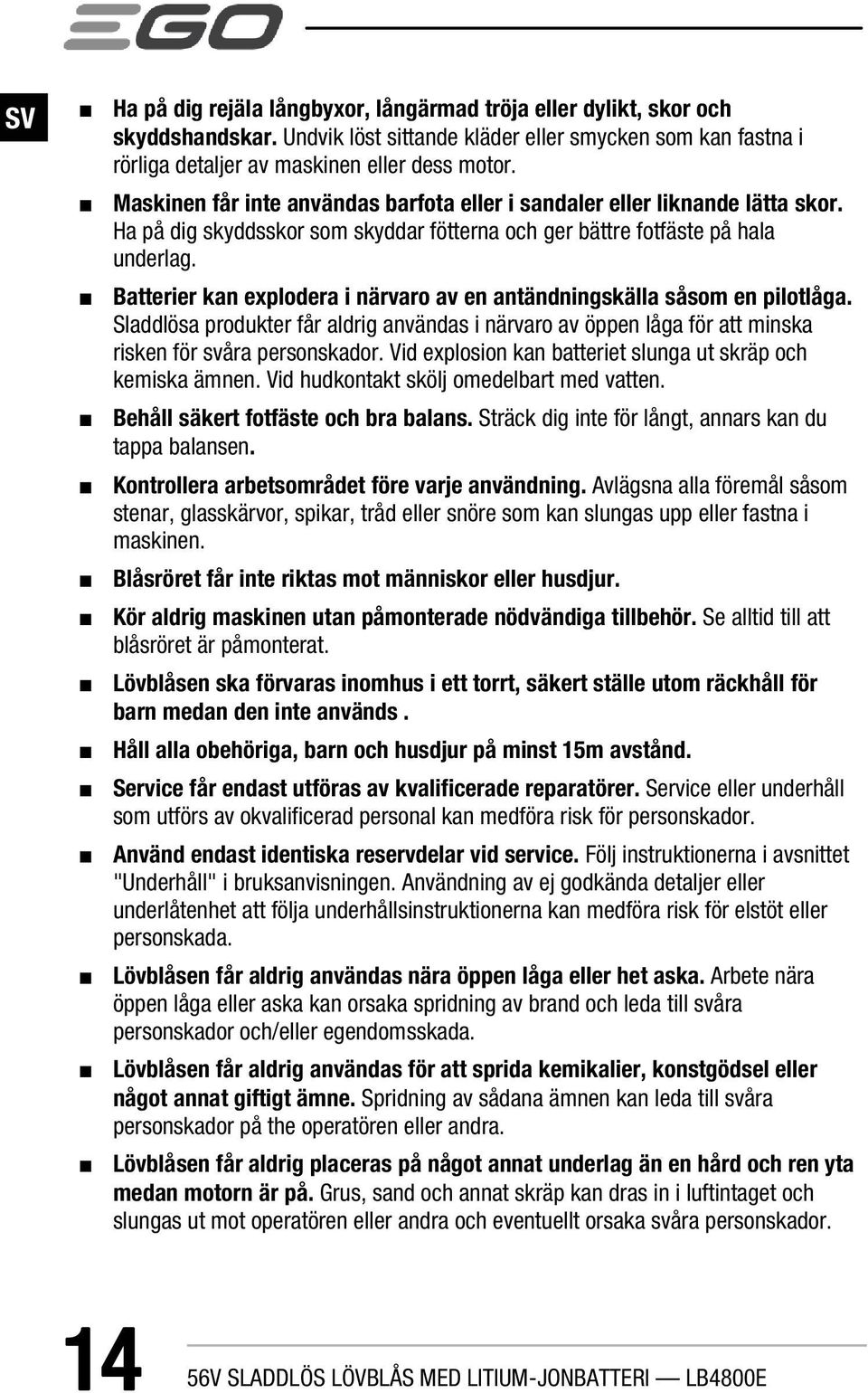

14 SV Ha på dig rejäla långbyxor, långärmad tröja eller dylikt, skor och skyddshandskar. Undvik löst sittande kläder eller smycken som kan fastna i rörliga detaljer av maskinen eller dess motor. Maskinen får inte användas barfota eller i sandaler eller liknande lätta skor. Ha på dig skyddsskor som skyddar fötterna och ger bättre fotfäste på hala underlag. Batterier kan explodera i närvaro av en antändningskälla såsom en pilotlåga. Sladdlösa produkter får aldrig användas i närvaro av öppen låga för att minska risken för svåra personskador. Vid explosion kan batteriet slunga ut skräp och kemiska ämnen. Vid hudkontakt skölj omedelbart med vatten. Behåll säkert fotfäste och bra balans. Sträck dig inte för långt, annars kan du tappa balansen. Kontrollera arbetsområdet före varje användning. Avlägsna alla föremål såsom stenar, glasskärvor, spikar, tråd eller snöre som kan slungas upp eller fastna i maskinen. Blåsröret får inte riktas mot människor eller husdjur. Kör aldrig maskinen utan påmonterade nödvändiga tillbehör. Se alltid till att blåsröret är påmonterat. Lövblåsen ska förvaras inomhus i ett torrt, säkert ställe utom räckhåll för barn medan den inte används. Håll alla obehöriga, barn och husdjur på minst 15m avstånd. Service får endast utföras av kvalificerade reparatörer. Service eller underhåll som utförs av okvalificerad personal kan medföra risk för personskador. Använd endast identiska reservdelar vid service. Följ instruktionerna i avsnittet "Underhåll" i bruksanvisningen. Användning av ej godkända detaljer eller underlåtenhet att följa underhållsinstruktionerna kan medföra risk för elstöt eller personskada. Lövblåsen får aldrig användas nära öppen låga eller het aska. Arbete nära öppen låga eller aska kan orsaka spridning av brand och leda till svåra personskador och/eller egendomsskada. Lövblåsen får aldrig användas för att sprida kemikalier, konstgödsel eller något annat giftigt ämne. Spridning av sådana ämnen kan leda till svåra personskador på the operatören eller andra. Lövblåsen får aldrig placeras på något annat underlag än en hård och ren yta medan motorn är på. Grus, sand och annat skräp kan dras in i luftintaget och slungas ut mot operatören eller andra och eventuellt orsaka svåra personskador V SLADDLÖS LÖVBLÅS MED LITIUM-JONBATTERI LB4800E

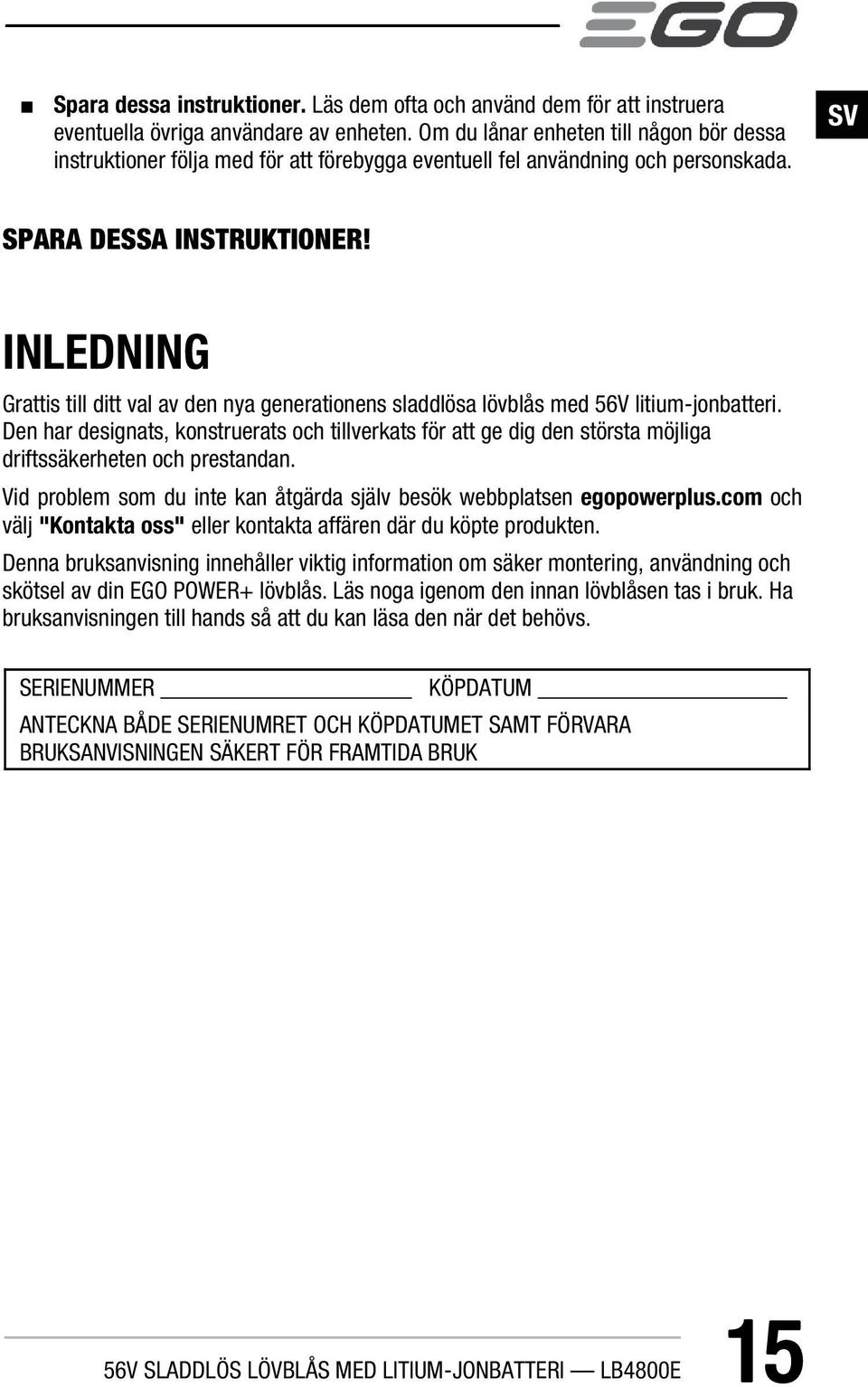

15 Spara dessa instruktioner. Läs dem ofta och använd dem för att instruera eventuella övriga användare av enheten. Om du lånar enheten till någon bör dessa instruktioner följa med för att förebygga eventuell fel användning och personskada. SV SPARA DESSA INSTRUKTIONER! INLEDNING Grattis till ditt val av den nya generationens sladdlösa lövblås med 56V litium-jonbatteri. Den har designats, konstruerats och tillverkats för att ge dig den största möjliga driftssäkerheten och prestandan. Vid problem som du inte kan åtgärda själv besök webbplatsen egopowerplus.com och välj "Kontakta oss" eller kontakta affären där du köpte produkten. Denna bruksanvisning innehåller viktig information om säker montering, användning och skötsel av din EGO POWER+ lövblås. Läs noga igenom den innan lövblåsen tas i bruk. Ha bruksanvisningen till hands så att du kan läsa den när det behövs. SERIENUMMER KÖPDATUM ANTECKNA BÅDE SERIENUMRET OCH KÖPDATUMET SAMT FÖRVARA BRUKSANVISNINGEN SÄKERT FÖR FRAMTIDA BRUK 56V SLADDLÖS LÖVBLÅS MED LITIUM-JONBATTERI LB4800E 15

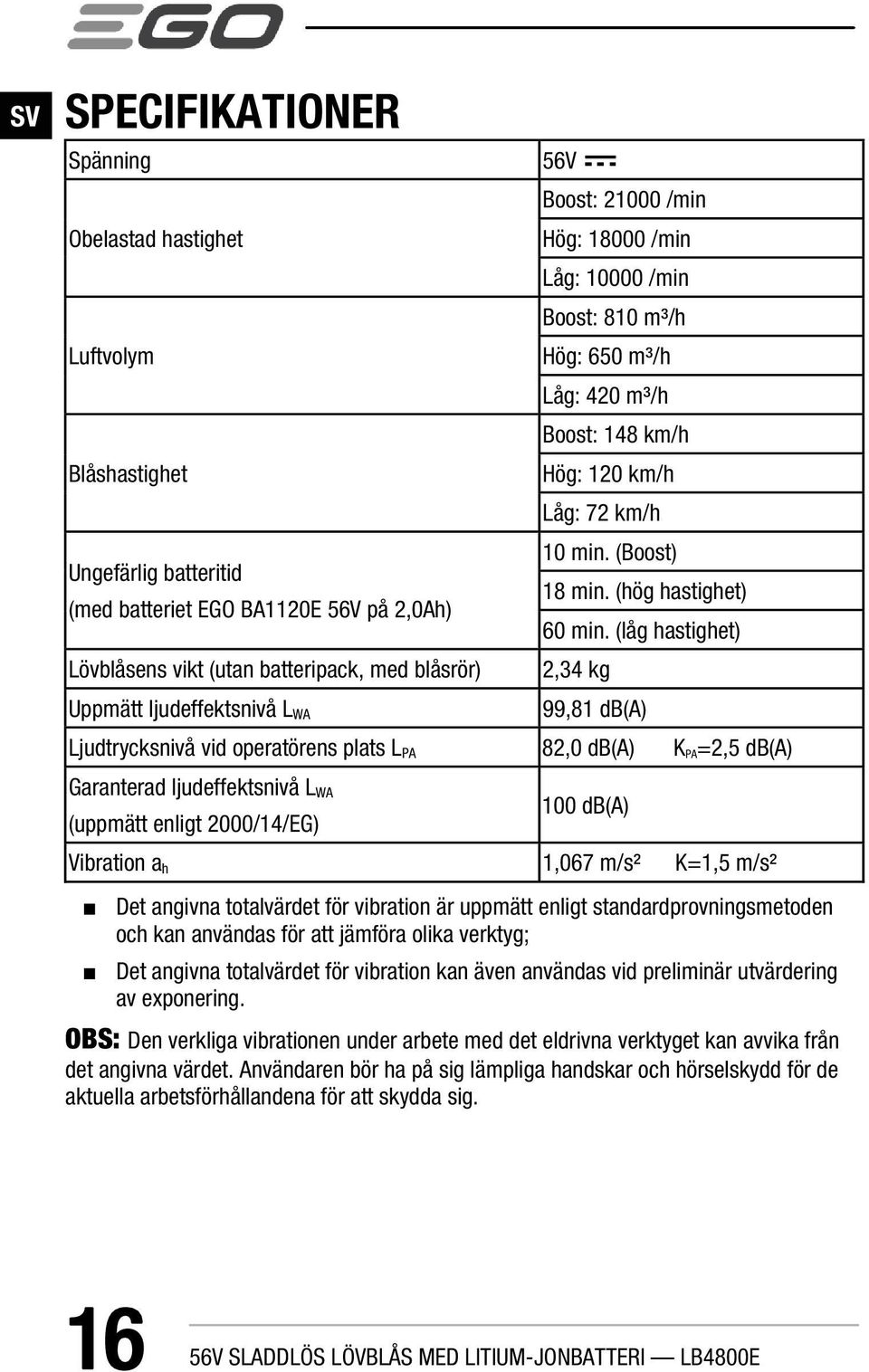

16 SV SPECIFIKATIONER Spänning Obelastad hastighet Luftvolym Blåshastighet Ungefärlig batteritid (med batteriet EGO BA1120E 56V på 2,0Ah) Lövblåsens vikt (utan batteripack, med blåsrör) Uppmätt ljudeffektsnivå L WA 56V Boost: /min Hög: /min Låg: /min Boost: 810 m³/h Hög: 650 m³/h Låg: 420 m³/h Boost: 148 km/h Hög: 120 km/h Låg: 72 km/h 10 min. (Boost) 18 min. (hög hastighet) 60 min. (låg hastighet) 2,34 kg 99,81 db(a) Ljudtrycksnivå vid operatörens plats L PA 82,0 db(a) K PA =2,5 db(a) Garanterad ljudeffektsnivå L WA (uppmätt enligt 2000/14/EG) 100 db(a) Vibration a h 1,067 m/s² K=1,5 m/s² Det angivna totalvärdet för vibration är uppmätt enligt standardprovningsmetoden och kan användas för att jämföra olika verktyg; Det angivna totalvärdet för vibration kan även användas vid preliminär utvärdering av exponering. OBS: Den verkliga vibrationen under arbete med det eldrivna verktyget kan avvika från det angivna värdet. Användaren bör ha på sig lämpliga handskar och hörselskydd för de aktuella arbetsförhållandena för att skydda sig V SLADDLÖS LÖVBLÅS MED LITIUM-JONBATTERI LB4800E

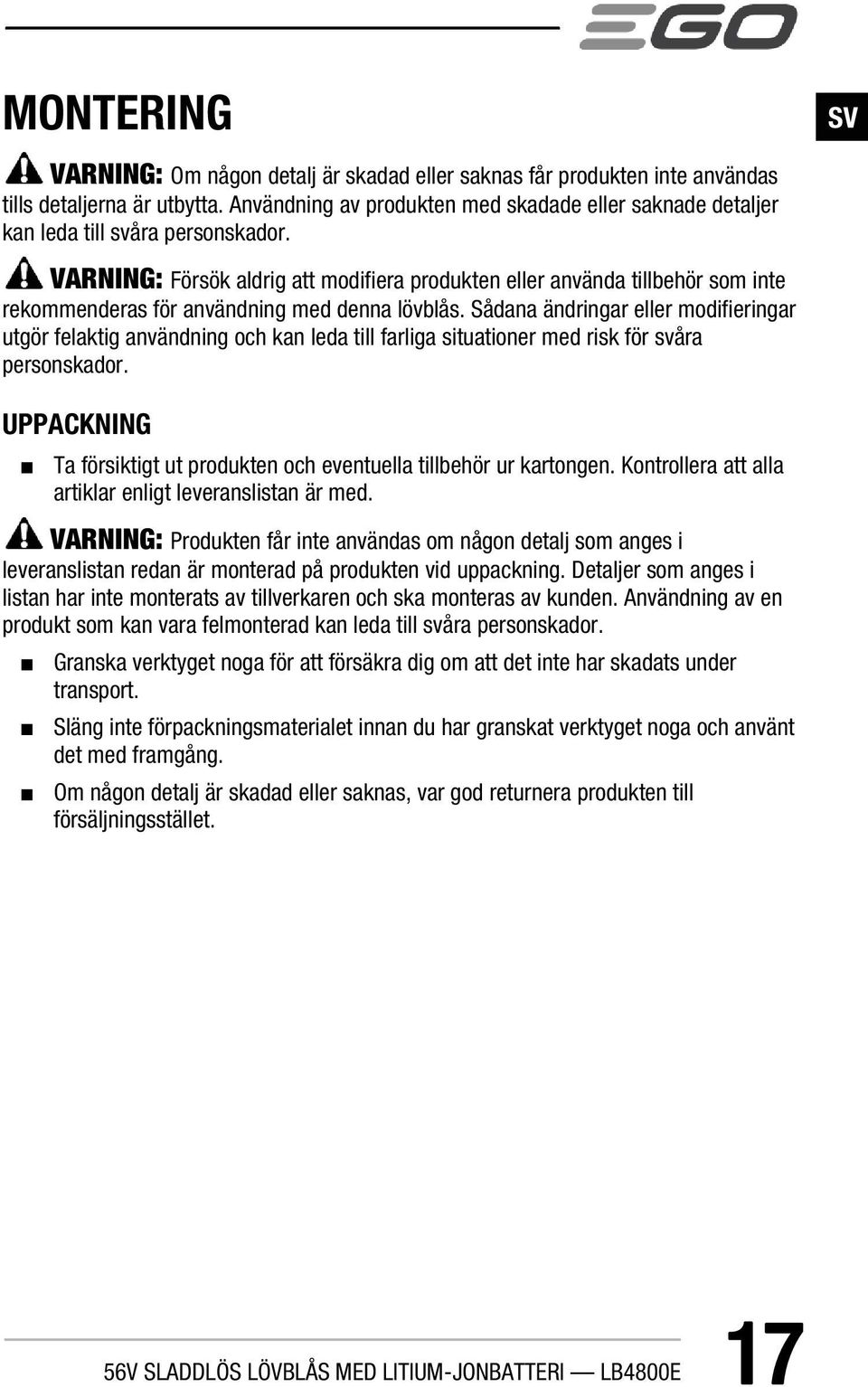

17 MONTERING SV VARNING: Om någon detalj är skadad eller saknas får produkten inte användas tills detaljerna är utbytta. Användning av produkten med skadade eller saknade detaljer kan leda till svåra personskador. VARNING: Försök aldrig att modifiera produkten eller använda tillbehör som inte rekommenderas för användning med denna lövblås. Sådana ändringar eller modifieringar utgör felaktig användning och kan leda till farliga situationer med risk för svåra personskador. UPPACKNING Ta försiktigt ut produkten och eventuella tillbehör ur kartongen. Kontrollera att alla artiklar enligt leveranslistan är med. VARNING: Produkten får inte användas om någon detalj som anges i leveranslistan redan är monterad på produkten vid uppackning. Detaljer som anges i listan har inte monterats av tillverkaren och ska monteras av kunden. Användning av en produkt som kan vara felmonterad kan leda till svåra personskador. Granska verktyget noga för att försäkra dig om att det inte har skadats under transport. Släng inte förpackningsmaterialet innan du har granskat verktyget noga och använt det med framgång. Om någon detalj är skadad eller saknas, var god returnera produkten till försäljningsstället. 56V SLADDLÖS LÖVBLÅS MED LITIUM-JONBATTERI LB4800E 17

18 SV MONTERING AV BLÅSRÖRET VARNING: Ta alltid ut batteripacket ur verktyget vid montering av detaljer för att undvika oavsiktlig start som kan leda till svåra personskador. 1. Placera ett av spåren på röret i linje med knoppen på lövblåsens hölje. Tryck röret på lövblåsens hölje tills knoppen snäpper in i spåren (fig. 1 och 2). 2. Vrid röret i den riktning som markeras med pilen tills de båda knopparna är i låsningsläget (fig. 2 och 3). Rör Spår Knopp 3 Låsningsläge 18 56V SLADDLÖS LÖVBLÅS MED LITIUM-JONBATTERI LB4800E

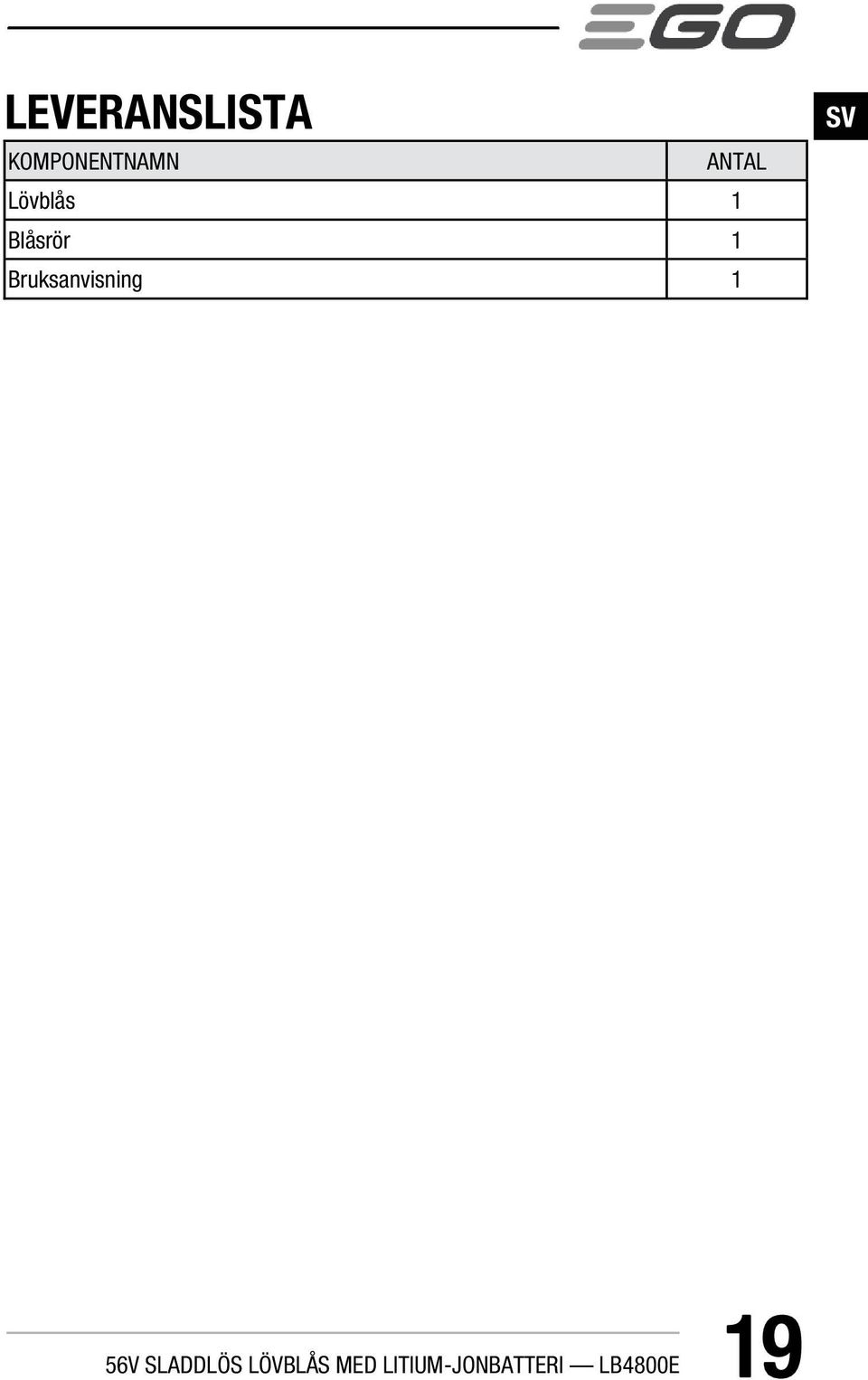

19 LEVERANSLISTA KOMPONENTNAMN ANTAL Lövblås 1 Blåsrör 1 Bruksanvisning 1 SV 56V SLADDLÖS LÖVBLÅS MED LITIUM-JONBATTERI LB4800E 19

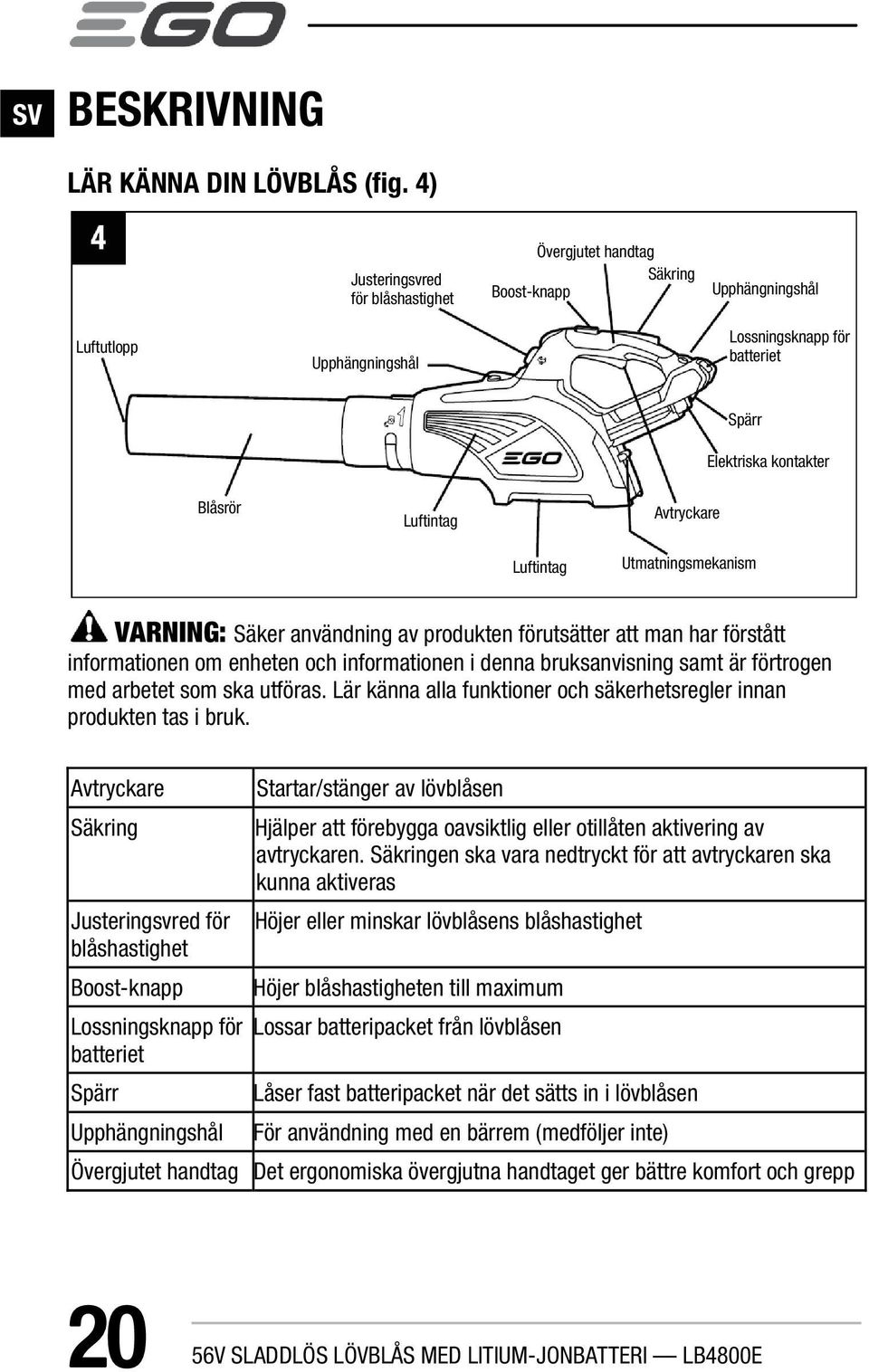

20 SV BESKRIVNING LÄR KÄNNA DIN LÖVBLÅS (fig. 4) Justeringsvred för blåshastighet Övergjutet handtag Säkring Boost-knapp Upphängningshål Luftutlopp Upphängningshål Lossningsknapp för batteriet Spärr Elektriska kontakter Blåsrör Luftintag Avtryckare Luftintag Utmatningsmekanism VARNING: Säker användning av produkten förutsätter att man har förstått informationen om enheten och informationen i denna bruksanvisning samt är förtrogen med arbetet som ska utföras. Lär känna alla funktioner och säkerhetsregler innan produkten tas i bruk. Avtryckare Säkring Justeringsvred för blåshastighet Boost-knapp Lossningsknapp för batteriet Spärr Upphängningshål Startar/stänger av lövblåsen Hjälper att förebygga oavsiktlig eller otillåten aktivering av avtryckaren. Säkringen ska vara nedtryckt för att avtryckaren ska kunna aktiveras Höjer eller minskar lövblåsens blåshastighet Höjer blåshastigheten till maximum Lossar batteripacket från lövblåsen Låser fast batteripacket när det sätts in i lövblåsen För användning med en bärrem (medföljer inte) Övergjutet handtag Det ergonomiska övergjutna handtaget ger bättre komfort och grepp 20 56V SLADDLÖS LÖVBLÅS MED LITIUM-JONBATTERI LB4800E

21 ANVÄNDNING SV VARNING: Var aldrig vårdslös, även om du är väl förtrogen med verktyget. Glöm inte att en bråkdel av en sekund av ouppmärksamhet är tillräcklig för att orsaka svåra personskador. VARNING: Använd alltid skyddsglasögon med sidoskydd och hörselskydd. Annars kan det förekomma ögonskador pga utslungade föremål och andra svåra personskador. VARNING: Använd inga detaljer eller tillbehör som inte rekommenderas av tillverkaren av denna produkt. Användning av ej rekommenderade detaljer eller tillbehör kan leda till svåra personskador. Kontrollera hela produkten för skadade, saknade eller lösa detaljer såsom skruvar, muttrar, bultar, lock osv före varje användning. Dra åt alla fästen och lock noga och använd produkten först när alla saknade eller skadade detaljer är utbytta. ANVÄNDNINGSOMRÅDEN Denna produkt kan användas för nedan angivna ändamål: Städning av hårda ytor såsom uppfarter och trottoarer. Rengöring av terrasser och uppfarter från löv och barr. 56V SLADDLÖS LÖVBLÅS MED LITIUM-JONBATTERI LB4800E 21

22 SV ATT SÄTTA I/TA UT BATTERIPACKET (fig. 5) Ladda före första användning. VARNING: Ta alltid ut batteripacket ur produkten innan du monterar tillbehör, gör inställningar, rengör eller ställer av verktyget. Om batteripacket tas ut undviker man oavsiktlig start som kan leda till svåra personskador. Att sätta i Placera ribborna på batteripacket i linje med spåren i lövblåsens batterifack. Tryck batteripacket nedåt tills det snäpper på plats. Att ta ut VARNING: Var alltid medveten om placeringen av dina fötter och var eventuellt närvarande barn eller husdjur befinner sig medan du trycker på lossningsknappen för batteriet. Ett tappat batteripack kan orsaka svåra skador. Ta ALDRIG ut batteripacket på ett högt belägen plats. Tryck på lossningsknappen för batteriet; batteripacket lossnar från spärren och utmatningsmekanismen hjälper att föra ut batteriet. Ta tag i batteripacket och ta ut det ur lövblåsen. 5 Lossningsknapp för batteriet Batterispår 22 56V SLADDLÖS LÖVBLÅS MED LITIUM-JONBATTERI LB4800E

23 ATT STARTA/STÄNGA AV LÖVBLÅSEN (fig. 6) Lövblåsen startas genom att hålla säkringen nedtryckt och sedan trycka ned avtryckaren. Lövblåsen går igång efter en kort fördröjning. Släpp avtryckaren för att stänga av lövblåsen. SV JUSTERING AV BLÅSHASTIGHETEN (fig. 6) 6 Justeringsknapp för blåshastighet Boost-knapp Säkring Avtryckare Lövblåsen är försedd med smidig hastighetsinställning för styrning av blåshastigheten. Vrid justeringsknappen medurs mot läget "hare" för att öka blåshastigheten; Vrid justeringsknappen moturs mot läget "sköldpadda" för att minska blåshastigheten. Tryck på Boost-knappen för att höja och tillfälligt maximera blåshastigheten. Lövblåsen återgår till den föregående hastighetsinställningen när knappen släpps. 56V SLADDLÖS LÖVBLÅS MED LITIUM-JONBATTERI LB4800E 23

24 SV ANVÄNDNING AV LÖVBLÅSEN Blås runt ytterkanterna av en skräphög för att undvika spridning av skräp. Blås aldrig rakt in i en skräphög. Begränsa antalet maskiner som används på en gång för att minska bullernivån. Kratta eller sopa arbetsområdet för att få loss skräpet före blåsning. Om arbetsområdet är dammigt, fukta ytan lätt om möjligt. Spara vatten genom att använda en lövblås i stället för en trädgårdsslang för rengöring av många olika ställen på gräsmattor och i trädgårdar såsom rännor, avskärmningar, terrasser, grillplatser, verandor och uteplatser. Se upp för barn, husdjur, öppna fönster eller nytvättade bilar och blås skräp i motsatt riktning från dem på ett säkert sätt. Städa upp efter användning av lövblåsar eller annan utrustning! Hantera avfallet korrekt V SLADDLÖS LÖVBLÅS MED LITIUM-JONBATTERI LB4800E

25 UNDERHÅLL SV VARNING: Använd endast identiska reservdelar vid service. Användning av andra detaljer kan leda till risker eller skada på produkten. Alla reparationer bör utföras av en kvalificerad servicetekniker för att upprätthålla säkerhet och driftssäkerhet. VARNING: Ta alltid ut batteripacket ur produkten före rengöring eller underhåll för att undvika svåra personskador. ALLMÄNT UNDERHÅLL Undvik användning av lösningsmedel vid rengöring av plastdetaljer. De flesta plastmaterialen är känsliga mot olika vanliga lösningsmedel. Använd rena trasor för att avlägsna smuts, damm, olja, smörjmedel osv. VARNING: Se till att plastdetaljerna inte kommer i kontakt med bromsvätska, bensin, petroleumbaserade produkter, penetrerande oljor osv. Kemikalier kan skada, försvaga eller förstöra plast vilket kan leda till svåra personskador. FÖRVARING Rengör lövblåsens luftintag noga från alla främmande föremål. Förvara lövblåsen inomhus oåtkomligt för barn. Håll borta från korrosiva ämnen såsom trädgårdskemikalier och avisningssalter. Miljöskydd Elektriska enheter, batteriladdare och batterier/uppladdningsbara batterier får inte kastas med hushållsavfall! Enligt det europeiska direktivet 2012/19/EU ska uttjänta elektriska och elektroniska enheter samlas separat och hanteras på ett miljövänligt sätt; samma gäller för defekta eller uttjänta batteripack/batterier enligt det europeiska direktivet 2006/66/EG. Om elektriska enheter hamnar i soptippar eller avfallsdepåer kan farliga ämnen läcka ut till grundvattnet, hamna i näringskedjan och skada din hälsa och ditt välmående. 56V SLADDLÖS LÖVBLÅS MED LITIUM-JONBATTERI LB4800E 25

26 SV EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE Vi, CHERVON EUROPE LTD. 47 CASTLE STREET, READING, RG1 7SR, STORBRITANNIEN, försäkrar att produkten 56V sladdlös lövblås med litium-jonbatteri LB4800E uppfyller de grundläggande hälso- och säkerhetskraven enligt följande direktiv: 2006/42/EG, 2006/95/EG, 2004/108/EG, 2011/65/EU, 2000/14/EG Tillämpade standarder och tekniska specifikationer: EN , EN 15503, EN 62233, EN , EN Uppmätt ljudeffektsnivå: 99,81dB(A), garanterad ljudeffektsnivå: 100dB(A) Överensstämmelsen utvärderades i enlighet med Bilaga V av direktivet Peter Melrose Ställföreträdande direktör på Chervon Europe Dong Jianxun Kvalitetschef på Chervon 20/12/ V SLADDLÖS LÖVBLÅS MED LITIUM-JONBATTERI LB4800E

27 FELSÖKNING PROBLEM ORSAK ÅTGÄRD Batteripacket är inte Sätt in batteripacket i lövblåsen. anslutet till lövblåsen. Lövblåsen fungerar inte. Blåshastigheten minskar betydligt. Elektrisk anslutning mellan lövblåsen och batteriet saknas Ta ut batteriet, kontrollera kontakterna och sätt i batteripacket igen. Batteripacket är urladdat. Ladda batteripacket. Batteripacket eller verktyget är för varmt. Avtryckaren har tryckts för ofta under en kort period. Kretskortets självskyddsfunktion har aktiverats. Motorfläkten är nött. Luftintaget är tilltäppt av skräp. Låt batteripacket och lövblåsen svalna ned tills temperaturen är under 67 C. Lövblåsen är försedd med mjukstart. Vänta tills motorn startar smidigt efter att avtryckaren trycks ned. Kontakta EGO:s servicecenter för reparation. Ta ut batteripacket, avlägsna tilltäppningen. SV 56V SLADDLÖS LÖVBLÅS MED LITIUM-JONBATTERI LB4800E 27

28 SV GARANTI GARANTIVILLKOREN AV EGO Var god besök webbplatsen egopowerplus.com för att se de fullständiga garantivillkoren av EGO V SLADDLÖS LÖVBLÅS MED LITIUM-JONBATTERI LB4800E

29 RESERVDELSLISTA SV 56V SLADDLÖS LÖVBLÅS MED LITIUM-JONBATTERI MODELL NR LB4800E Modellnumret återfinns på maskinskylten på lövblåsens hölje. Ange alltid modellnumret när du beställer reservdelar för verktyget. SPRÄNGSKISS Blåsrör RESERVDELSLISTA Nr Reservdelsnummer Reservdelsnamn Antal Blåsrör 1 56V SLADDLÖS LÖVBLÅS MED LITIUM-JONBATTERI LB4800E 29
