1 Fasad Akademin Din guide till optimala fasader Välkommen till FasadAkademin här delar vi med oss av vår kunskap om fasader, fasadsystem samt hur fasader påverkar byggnaders livscykel. En optimal fasad har många dimensioner den påverkar byggnadens attraktionskraft och intryck, den skapar förutsättningar för bra funktionalitet, god komfort och den påverkar i högsta grad fastighetsekonomin under hela livstiden. Fasadväxlaren Hjälp och stöd till rätt beslut Det finns många olika fasadsystem på marknaden. Möjligheterna och lösningarna är snudd på oändliga. FasadAkademin är en hjälp på vägen fram till det mest rationella beslutet för din fasad. Till vackrare byggnader, med god funktionalitet och med bättre fastighetsekonomi. Vi kan fasader! Vi tror inte att någon slår oss på fingrarna när det gäller kunskap om olika fasader och dess möjligheter. Vi är experterna du behöver och vi finns inte längre bort än ett telefonsamtal eller ett mail. Så kontakta oss, så hjälper vi dig fram till din bästa fasadlösning! Välkommen till FasadAkademin!

2 Projekt- och planeringsfasen Möjligheterna att gestalta byggnader med god funktion och långsiktig attraktion är många. Men det finns många dimensioner att ta hänsyn till i beslutet om rätt fasad. Till exempel förbättras förutsättningarna för god fastighetsekonomi om man redan tidigt i projekteringen av byggnaden betraktar fasaden som en viktig komponent för att nå önskad funktionalitet och långsiktig attraktion. A1. Design/Gestaltning Uppfattningen om byggnaders design och gestaltning är verkligen högst personlig, därför kan vi heller inte ge några estetiska råd. Istället lyfter vi upp ett antal frågeställningar som bör ligga till grund för projektering och beslut - både beträffande själva fasadsystemet och dess utformning. Design Vilket användningsområde ska byggnaden ha och vilka krav ställer detta på funktionalitet och arkitektur? Finns det legala restriktioner i omgivningen eller har du fria händer? Hur ser omgivningen ut? Ska fastigheten passa in eller sticka ut? Måste man ta designmässiga hänsyn till omgivningens tradition eller historia? Vilket arkitektoniskt intryck vill du att byggnaden ska ge och vilken identitet och karaktär ska den ha? Funktion Vilket användningsområde ska byggnaden ha och vilka krav ställer detta på funktionalitet, drift och underhåll? Vilka klimatmässiga förhållande råder på platsen? Vilken komfortnivå gäller för byggnadens användning? Värme, kyla, buller? Byggnadens önskade energiprestanda? Hur pass flexibel och anpassningsbar skall byggnaden vara? Vilka krav ställs på förebyggande och avhjälpande underhåll? Finns det andra förutsättningar att ta hänsyn till exempelvis utrymmeskrav eller vikt och belastningsbegränsningar?

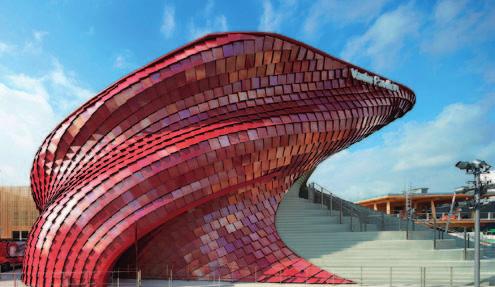

3 Anpassning till omgivning och tidsanda Alla byggnader har en omgivning och tidsanda att ta hänsyn till och förhålla sig till. Antingen för att anpassa sig till omgivningen för att smälta in, eller för att sticka ut. Fasadbeklädnaden, och dess utformning, är en av nyckelkomponenterna för att ge byggnaden den design/karaktär du vill. En sober design som smälter in i förhållande till sin omgivning? Eller en visuell dynamik som sticker ut och som kittlar med färg, form, struktur och materialval? Uttryck Utbudet av fasadbeklädnader är i stort sett oändligt. Material, form och färg, glans, struktur fasadmarknadens alternativ och möjligheter är i stort sett obegränsade. Dessutom kan du på samma fastighet blanda flera eller till och med många fasadmaterial för att skapa spännande intryck och lyfta fram enskilda delar av byggnaden. Gränserna sätts av vad du vill åstadkomma i kombination med byggnadens anpassning till omgivningen och eventuella restriktioner. Samt naturligtvis av budgeten. Byggnadens användning och utryck Alla byggnader har ett specifikt användningsområde, och med rätt fasadbeklädnad ger du byggnaden en design som passar dess användning. Tänk redan i projekteringsstadiet på att vissa byggnaders användningsområden förändras över tid. Vissa förändras oftare än andra och då är det lämpligt att välja ett fasadsystem som med enkla medel kan förändras designmässigt, om byggnadens användningsområde förändras. Detsamma gäller framtida underhållsbehov. Kan man till exempel anta att det mekaniska eller klimatmässiga slitaget ökar över tid? Ta i så fall hänsyn till detta redan på projekteringsstadiet för att välja rätt fasad. Flexibilitet Många byggnaders förutsättningar och användningsområden ändras över tid, ibland drastiskt. Hur anpassningsbar behöver din byggnad vara allt ifrån funktion, form och storlek till ljussättning och skyltsystem?

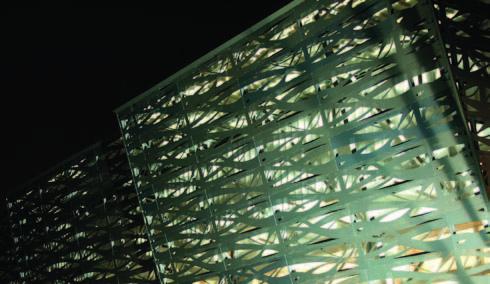

4 Skyltar och exponering Att integrera kommunikation och budskap i byggnader blir allt vanligare. Därför kan det vara en fördel att enkelt kunna integrera sådana lösningar i fasaden, utan att göra stora ingrepp. Ljussättning Det har blivit allt vanligare med ljussättning både integrerad och extern - som kombinerar funktionell belysning med designelement. Med rätt fasadlösning anpassar och integrerar man enkelt ljussättningen efter byggnadens användningsområde. Både nu och i framtiden.hur exponerad är byggnaden för behov av förebyggande och avhjälpande underhåll? Svaret ger en indikation om rätt fasadlösning. A Värdeutveckling Viktiga faktorer för en byggnads värdeutveckling är bland annat dess attraktion nu och i framtiden. Andra faktorer är byggnadens driftskostnad, behov av förebyggande och avhjälpande underhåll samt hur lätt den är att anpassa efter nya förutsättningar i framtiden. En väldesignad och genomtänkt fasad tar hänsyn till de här faktorerna och bidrar samtidigt till en positiv värdeutveckling. Sunda och hållbara byggnader Framgångsrik fastighetsförvaltning handlar bland annat om att tillhandahålla sunda och hållbara byggnader. Sunda i form av att erbjuda skydd mot klimat, väder och buller, som är anpassat efter byggnadens ändamål Sunda i form av att erbjuda hälsosamt inomhusklimat som är anpassat efter byggnadens ändamål Hållbara i form av ta hänsyn till ekologiska och ekonomiska aspekter under såväl byggnadsfasen som under driftstiden.

5 Komfort och klimatskydd När du projekterar fasadsystemet finns det en hel del klimatmässiga förutsättningar att ta hänsyn till för att nå den komfortnivå, som du vill ge fastigheten: Hur är klimatet på orten? Hur omfattande måste skyddet vara mot väderpåverkan såsom nederbörd, vindlaster och eventuell saltbemängd luft? Krävs bullerdämpande åtgärder, eller räcker det med att dämpa insyn och ljus? Finns det behov av att komplettera med ytterligare isolering för att möta byggnadens önskade komfortnivå? Byggnation Att bygga rationellt innebär i förlängningen god fastighetsekonomi. Med monterade fasadsystem kan man i stort sett bygga oavsett de klimatmässiga förutsättningarna, året runt, oavsett årstid, utan att behöva omfattande klimatskydd för arbetsplatsen. Redan i projektstadiet skapar man förutsättningar för ett rationellt byggande. Driftskostnad En väsentlig del av driftskostnaderna ligger i byggnadens yttre skal det vill säga hur energieffektiv byggnaden är. Ett bra och genomtänkt klimatskal reducerar mängden energi som krävs för att skapa ett komfortabelt inomhusklimat i både varm och kall väderlek. Dessutom säkerställer rätt fasadlösning och byggmetod låga driftskostnader under byggnadens livslängd. Energiproduktion och fasadsystem El- samt även värmeproducerande solpaneler utvecklas i allt snabbare takt. Priserna sjunker och prestanda ökar. Det gör att det i många fall är kommersiellt intressant att integrera solpaneler i byggnaden både för el- och för värmeproduktion. I många fall är fasaden en optimal yta för att placera solpaneler, antingen utanpåliggande eller helt integrerade dvs. de ersätter helt enkelt en annan fasadbeklädnad. Underhåll Rätt fasadlösning som är korrekt utförd ger förutsättningar för låga underhållskostnader och långsiktig attraktion. Hur exponerad är byggnaden för till exempel mekaniskt slitage, klimateffekter, vindlaster, korrosiv miljö och UV-ljus? Svaren ger en bild av vilket fasadsystem som behövs, samt behovet av förebyggande och avhjälpande underhåll.

6 Fasadens funktionalitet B Med rätt fasad skapar du rätt designintryck, utifrån både omgivningen och byggnadens förutsättningar. Ska byggnaden smälta in eller sticka ut? Fasaden avgör till stora delar! Förutom god design ska fasaden svara upp mot en rad andra viktiga krav: Skydda byggnaden och byggnadens innehåll. Stå emot nederbörd och vindlaster. Isolera mot värme och kyla. Vara beständig mot fukt, värme, kyla, UV-ljus och mikrobakteriell påväxt. Tillåta uttorkning. Ge önskad funktionalitet och komfort. Skydda mot brandspridning. Flexibelt kunna anpassas för byggnadens olika användningsområden. Klara rörelser i stomme och material beroende på fukt och temperatur. Erfordra ett ringa behov av underhåll. Allt detta med god ekonomi, både i byggfasen och under byggnadens livslängd. Ventilerad fasad Det vi fokuserar på i FasadAkademin är det grundläggande fasadsystemet som tillgodoser morgondagens krav på komfort och energieffektivitet samt ger sunda och hållbara byggnader nämligen den ventilerade fasaden. B 1. Den viktiga klimatskärmen För att fasaden ska utgöra ett pålitligt och uthålligt väderskydd är fasadbeklädnaden den så kallade klimatskärmen - den viktigaste komponenten. Skador och underhållsinsatser på fasader beror oftast på väderrelaterade faktorer. Huvudsakligen är det fukt som tränger in i delar av konstruktionen och som orsakar skador och rötangrepp på byggnadskomponenter. I värsta fall i sådan omfattning att hållfastheten för byggnadens bärande struktur begränsas.

7 2. Krav på klimatskärmen Klimatskärmen ska hålla nederbörd och fukt utanför den bärande konstruktionen. Den ska också vara så opåverkad som möjligt av slagregn, vindlaster, UV-ljus och i viss mån brand. De kritiska punkterna i fasadsystemet utgör oftast detaljerna som till exempel omfattningar runt fönster och dörrar, genomföringar, hörn och infästningar som kräver extra uppmärksamhet för att reducera risken för framtida bekymmer. En bra genomtänkt projektering i kombination med professionellt hantverk minskar risken för framtida bekymmer. Med ventilerade fasader reduceras risken för fuktgenomgång vid infästning av fasaddetaljer som exempelvis hängrännor, omfattningar och foder. 3. Klimatskärmens övriga fasadkomponenter Ofta kläs inramningar, smygar, hörn och materialövergångar med plåt för att täcka dessa. Ibland väljer man att använda fasadbeklädnaden även för inklädnader av smygar och foder. Oavsett vilket så är det viktigt att alla inklädnader förankras ordentligt, så att fukt inte kan tränga in i byggnadskonstruktionen vid infästningar och skarvar. Även underlaget för inklädnaden kräver extra omsorg för att undvika skador vid felaktig belastning av snö, regn och vind. Det lönar sig att lägga ner tid och omsorg på detaljerna både vid projektering och i hantverket för att erhålla ett bra och långsiktigt slutresultat!

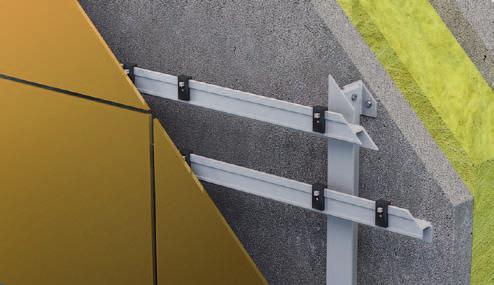

8 B När man monterar fasadbeklädnad på ett bärverk uppstår per automatik en luftspalt mellan baksidan av fasadbeklädnaden och utsidan av byggnadens yttervägg. När fastigheten får den här luftspalten talar vi om en ventilerad fasad. Bärverk och infästning Fasadbeklädnaden monteras på ett bärverk som består av reglar i antingen stål, plåt eller behandlat trä. Bärverket är en fristående del som fästs i byggnadens stomme. Bärverket och dess infästning dimensioneras och konstrueras utifrån byggnadens förutsättningar, klimatförhållanden och aktuell fasadbeklädnad. Luftspalten Luftspalten, och tryckskillnaden som uppstår genom skorstensverkan, skapar ett luftflöde och därmed god ventilation mellan fasadbeklädnad och byggnadsstomme. Detta ger en rad fördelar - både funktionella och komfortrelaterade. Luftspaltens dimensionering Luftspaltens storlek har en stor betydelse för att uppnå det önskade funktionella skyddet. Dimensionering av luftspalten är beroende av byggnadens form och storlek, fasadbeklädnad och bärverk samt de klimatmässiga förutsättningarna för byggnaden. Isolerande luftskikt Luftspalten vid en ventilerad fasad ger upphov till en isolerande effekt bakom fasadbeklädnaden. Luftskiktet jämnar ut differenser mellan utomhus- och inomhusklimat och fungerar för både värme som kyla.

9 Fuktutdrivning Luftspalten vid en ventilerad fasad ger upphov till en tryckfallsdifferens på var sida om fasadbeklädnaden. Skillnaden i tryckfall bidrar till att skapa ett luftflöde som skapar ett ventilerat utrymme bakom fasadbeklädnaden. Den fukt som passerar klimatskärmen, samt även den fukt som kommer inifrån byggnaden och som vandrar genom ytterväggen, torkas ut genom en väl fungerande ventilerad fasad. Isolering/tilläggsisolering En isolering monteras utvändigt på ytterväggen. Det innebär att den invändiga ångspärren förblir oförändrad, och därmed reducerar man risken för oönskade kondenspunkter i väggen. Byggnadens stomme och struktur kvarstår alltså i en fortsatt sund miljö. Minimera påväxt Kombinationen av gynnsam temperatur och hög relativ fuktighet under lång tid kan leda till påväxt av mikroorganismer. Men tack vare den ventilerande luftspalten minimeras den mikrobakteriella påväxten och inomhusklimatet blir betydligt hälsosammare. Bullerdämpning Sandwichkonstruktionen hos en ventilerad fasad skyddar också mot utvändigt buller. Om det krävs ytterligare ljudreduktion, kan man med relativt enkla medel montera en ljudabsorbent innanför klimatskärmen. Minimera brandspridning Luftspalten reducerar risken för värmeexponering och därmed brandspridning. Brandsäkra material i konstruktion, isolering och beklädnad i kombination med luftspalten reducerar alltså risken för brandspridning. Plats för installationer Med en ventilerad fasad får man plats för utvändigt, dolt montage av installationer och tillhörande ledningsdragning i utrymmet mellan utsida yttervägg och baksidan av fasadbeklädnaden. I utrymmet ligger installationerna väl skyddade, men ändå relativt åtkomliga. Tänk dock på att installationerna inte får förhindra luftspaltens ventilation.

10 B4. Monterade fasader En byggnad ska fungera och leva under många år. Under tiden kommer behov, förutsättningar, önskemål och användningsområden för byggnaden att förändras. Därför är det klokt att redan från början bygga eller renovera med system som gör det möjligt att förändra eller anpassa fasaden med enkla medel. Med en monterad fasad har du alla möjligheter till framtida anpassningar av fasaden utan stora och kostnadskrävande insatser. Vad menar vi med Monterad fasad? Monterad fasad innebär att fasadbeklädnaden monteras på en bärande struktur, som i sin tur förankras i byggnadens stomme. Fasadbeklädnaden vid monterade fasader består av olika former av skivmaterial, plattor, kassetter eller andra former av prefabricerade element. De monterade fasadsystemen är sällan självbärande utan är skräddarsydda lättviktskonstruktioner som monteras utanpå byggnadens bärande konstruktion. Olika projekt, olika lösningar Genom att man utgår ifrån standardiserade fasadsystem som skräddarsys utifrån respektive projekt, så optimerar man konstruktion och material utifrån de unika förutsättningarna. Fasadsystemet baseras på standardiserade och utprovade konstruktioner för infästningar och bärverk anpassade för respektive fasadbeklädnad. Egenskaper som präglar monterade fasader Mycket goda möjligheter till olika former av gestaltning och design Beprövad och utvecklad teknologi Stort urval av fasadbeklädnader Rationell byggprocess Stor flexibilitet till anpassning och förändring Möjlighet till rationell fasadrenovering Synlig eller dold installation Monterade fasader kan utföras med antingen synlig eller dold installation. Det vill säga metoden för hur fasadbeklädnaden fästs i bärverket. Synlig installation fasadbeklädnadens infästning är synlig, med skruvar, nitar, krokar, eller clips. Dold installationen fasadbeklädnadens infästning är dold, oavsett infästningsform. Den dolda installationen är oftast att föredra ur estetisk synvinkel. Den är dock dyrare då både bärverk och fasadbeklädnadens infästning blir mer komplex och omfattande vilket ger längre montagetid.

11 Montage året runt Monterade fasader kan monteras året runt, i stort sett oberoende av väder och temperatur. Därför kan man anpassa montaget av fasaden efter byggets tidsplan, istället för att anpassa byggets tidsplan efter en väderberoende fasadresning. Ljussättning och skyltar Monterade fasadlösningar ger stora möjligheter och stor frihet att integrera till exempel ljussättning och skyltar. Dessutom är det enkelt att flytta eller modifiera belysning och skyltsystem om framtida förändringar kräver det. Stor flexibilitet När byggnadens inriktning förändras och därmed också fasaden innebär en monterad fasad mycket stor flexibilitet. I de flesta fall kan man tämligen enkelt demontera, flytta, modifiera eller komplettera fasadsystemet efter ändrade förutsättningar. B5. Fasadrenovering En fasadrenovering är ett utmärkt tillfälle att uppgradera en byggnad för att möta morgondagens krav på arkitektur, klimatskydd, komfort och energieffektivitet. En kompletterande tilläggsisolering är ett bra exempel på hur en byggnads egenskaper kan förändras med relativt små medel och där fastighetens värde ökar. Tilläggsisolering innebär inte bara en förbättring av klimatskalet, utan även en förbättring av byggnadens förmåga att skärma av buller. Tänk på att de flesta fasadförändringar är bygglovspliktiga. Tilläggsisolering En kompletterande tilläggsisolering monteras utvändigt på ytterväggen. Det innebär att den invändiga ångspärren förblir oförändrad, och därmed reducerar man risken för oönskade kondenspunkter i väggen. Byggnadens stomme och struktur kvarstår alltså i en fortsatt sund miljö.

12 Montering Ofta kan en tilläggsisolering monteras direkt på den befintliga fasaden och förankras i byggnadens stomme. Då krävs heller inte någon krävande demontering av den gamla fasaden. Ingen driftstörning En fasadrenovering, inklusive eventuell tilläggsisolering, kan oftast utföras när byggnaden är i full drift under renoveringen. Det innebär alltså inga störningar för hyresgästen och därmed bättre fastighetsekonomi. B Energiproducerande fasadpaneler kan delas in i två huvudsegment: 1. Solfångare som producerar värme 2. Solceller som producerar elkraft Gemensamt för båda varianterna är att de kan monteras antingen utanpå en fasadbeklädnad eller integreras i fasadbeklädnaden. Att montera energipaneler på fasaden är ofta mer optimalt jämfört med traditionellt montage på ett tak. Det beror på panelerna dels är mer skyddade på fasaden än på taket, dels på att takvinkeln sällan är optimal ut ett produktionsperspektiv. Med solpaneler på fasaden reducerar man dessutom risken för olägenheter med infästningar och genomföringar genom taket. Gemensamt för konstruktionen av solpaneler är att de är monterade och integrerade på en struktur som i sin tur enkelt kan integreras i en fasad. För att skydda solpanelerna mot fukt och mekaniskt slitage är solfångarna/solcellerna inkapslade i ett laminat med en framsida av transparent material, oftast glas. Glaset på framsidan av panelerna kan designas och bearbetas för att få en designad yta.

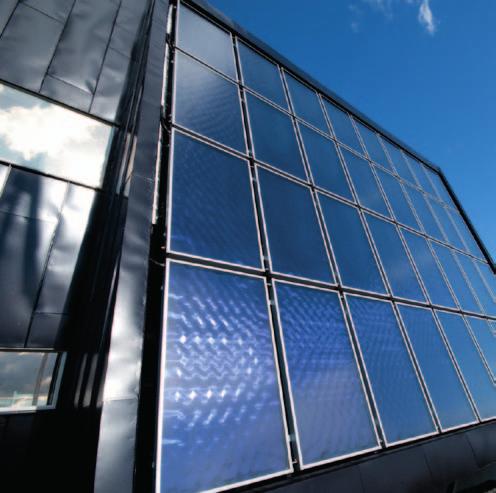

13 1. Värmeproducerande solfångare Solpaneler för värmeproduktion kräver anslutning av något media som transporterar den producerade energin från fasaden till en värmeväxlare, som kan ta tillvara energin antingen för internt bruk i byggnaden eller för externt bruk. För att uppnå maximal effekt brukar solfångare utgöra en integrerad del av en byggnads värmesystem. I vissa fall kan det vara lämpligt att hålla solfångaren utanför byggnadens ordinarie värmesystem och bara ges en mer begränsad funktion till exempel för uppvärmning av pooler etc. 2. Elkraftsproducerande solceller Solpaneler för elkraftsproduktion kräver en elanslutning, för att transportera den producerade elkraften från fasaden till byggnadens eget elnät. Elkraften som solpanelerna producerar kan antingen användas för byggnadens interna bruk, eller matas ut på det lokala elnätet för externt bruk. För att uppnå maximal effekt brukar solcellerna utgöra en integrerad del av en byggnads elsystem. I kombination med batterilagring kan den producerade elkraften utnyttjas även när solcellerna inte är i produktion, till exempel under dygnets mörka timmar.

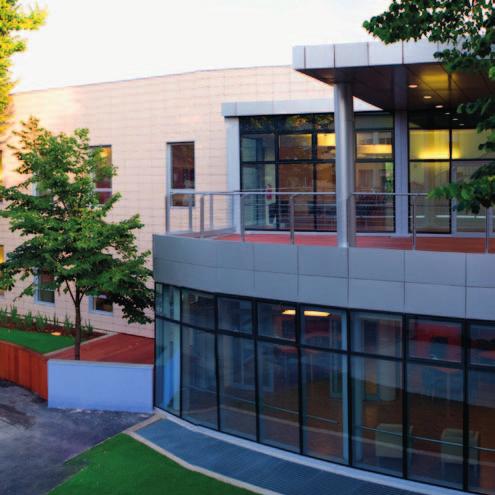

14 Materialval för fasadbeklädnader Det finns ett stort utbud av fasadmaterial på marknaden, vart och med sitt designintryck och med sina för- och nackdelar. Här går vi översiktligt igenom merparten av de material som finns på den Nordiska marknaden och som bäst motsvarar kraven på både design och funktion. En förutsättning för att kunna uppföra en fasad med de krav och förväntningar som ställs på en modern konstruktion, är att klimatskalet byggs med en luftspalt det vill säga en ventilerad fasad. Bärverken, och den ventilerade fasaden, är grundkonstruktionen för samtliga fasadmaterial som presenteras här. Gemensamt för alla monterade fasadmaterial är att de monteras på standardiserade bärverk som utvecklats individuellt hos respektive leverantör. Flertalet av de skivbaserade fasadmaterialen kan monteras med antingen dold eller synlig infästning. Dolda infästning är oftast mer visuellt tilltalande, men kräver en något mer komplicerad konstruktion.

15 1. Keramik - klinker Introduktion Klinker är samlingsnamnet för tätsintrat gods med låg vattenabsorption som tillverkas antingen genom torrpressning eller genom strängpressning. De färdigpressade plattorna bränns vid oC och får därmed en mycket hög motståndskraft mot kemisk och mekanisk påfrestning. Keramik för fasadändamål rektifieras det vill säga måttjusteras från fabrik. Design Keramik har en närmast oändlig variation av kulörer, glans och strukturer. Keramik kan med fördel monteras med olika typer av förband med olika designuttryck strikt, förskjutet eller vilt. Med olika storlekar, strukturer eller glanstal på keramiken skapas med enkla medel liv i fasaden utan att laborera med färgen. Klinkerplattornas robusthet i färg och form innebär att de enkelt kan flyttas eller omdisponeras i fasaden. Det ger stor flexibilitet i fasadens utformning samt vid installation av skyltar eller integrerad belysning. Keramiken monteras med antingen dold eller synlig konstruktion. Funktion Klinker har genom sin kompakthet och tyngd en trög värmeledningsförmåga. Det innebär att materialet är robust och har en komfortabel känsla vid temperaturväxlingar. Klinker påverkas inte av förändringar i färg eller form av UV-ljus, och de är lätta att hålla rena från till exempel klotter och de kräver inget underhåll. Keramiken är till sin natur något spröd, och därför bör man undvika att utsätta plattorna för böjspänningar vid hantering och installation. Klinkermaterial är fullt ut beständigt mot brand. Rekommendation Klinker är ett lämpligt fasadmaterial när man ställer stora krav på design, beständighet, funktionalitet och lång livslängd.

16 Introduktion För fasadbeklädnad används framförallt aluminium som material Detta då materialet präglas relativt låg vikt, god beständighet mot korrosion samt formförmåga. Men även varmgalvaniserad stålplåt, annan form av ytbehandlad stålplåt eller rostfri plåt används för fasadändamål. Plåt för fasadändamål levereras i form av slät plåt som bandplåt, skivor eller prefabricerade plåtkassetter. Plåt kan även levereras med olika former av profiler, präglingar och stansade mönster. Den profilerade plåten skruvas oftast utifrån direkt i distansreglar av plåt på den bärande konstruktionen, med synligt fästdon. Paneler och kassetter har oftast en dold infästning med skräddarsydda bärverk med dolda konsoler. Plåt kan genom sin fjädrande förmåga i bockat tillstånd monteras med olika former av dolda klämda montage, vilket innebär att mängden skruvförband med tillhörande håltagning kan reduceras. Generellt bör man sträva efter en hög grad av prefabricering - i synnerhet när det gäller lackerade plåtfasader. Temperaturreglerad pulverlackning vid fabrik är klart mer beständig än lackering i lokal lackbox. Design Släta ytor, liggande eller stående profilerade ytor, perforeringar, präglingar och mönster plåt ger stora möjligheter till funktionell design samt till att framhäva byggnadens egen identitet. Plåt finns i ett närmast obegränsat urval av kulörer och med ett brett spektrum av glanstal. Vid större ytor bör man tänka på att plåten rör sig vid temperaturväxlingar. Detta kan medföra att större ytor kan slå sig och bli konvexa/konkava. En plåtfasad ger stora möjligheter att göra en byggnad unik med färg och form. Funktion Eftersom metall längdutvidgar sig vid temperaturväxlingar, måste man ta hänsyn till utvidgningen vid projekteringen av fasaden. Det vanligaste är att ge metallen möjlighet att röra sig. Vid plåtinklädnader av större skivor måste man även ta hänsyn till eventuellt stora vindlaster och kompletterande förankring för att undvika segel. Detta i synnerhet vid dolt montage utan luftspalter. Galvanisk korrosion kan uppstå när olika metalliska material kommer i kontakt med varandra. Vid överlappande montage av plåt är det lämpligt att förse skarvar, skruvar och genomföringar med gummitätning, för att undvika korrosion och missljud från fasadbeklädnaden. Plåt absorberar inte vatten och förses därför lämpligen med droppnäsor på ställen där man kan misstänka att vatten eller fukt kommer att transporteras. Plåt i sig brinner inte och man bör eftersträva att nyttja lacker med god beständighet mot brand. Rekommendation Plåt lämpar sig som fasadbeklädnad på byggnader där man vill kombinera goda designmöjligheter med en rationell, robust och tålig beklädnad.

17 För fasadbeklädnad används framförallt aluminium som material Detta då materialet präglas relativt låg vikt, god beständighet mot korrosion samt formförmåga. Men även koppar, varmgalvaniserad stålplåt, annan form av ytbehandlad stålplåt alternativt rostfri plåt används för fasadändamål. Sträckmetall tillverkas genom att plåten sträcks och stansas. Stansningen innebär att man klipper sammanhängande maskor i plåten, utan skarvar. På så sätt formas själva sträckmetallen. Sträckmetall i profil, där man ser maskor Design Maskornas storlek och form anpassas efter fasadbeklädnaden design och användningsområde. Maskornas utformning kan enkelt varieras för att passa varje unika fasad. Maskorna ger sträckmetallen en riktningskänslighet som man ska ta hänsyn till vid både design som montage. Riktningskänsligheten kan utnyttjas för att begränsa eller skapa insyn och ljusinsläpp, eller för att skapa ett arkitektoniskt mönster. Funktion Eftersom metall längdutvidgar sig vid temperaturväxlingar, måste man ta hänsyn till utvidgningen vid projekteringen av fasaden. Det vanligaste är att ge metallen möjlighet att röra sig. Galvanisk korrosion kan uppstå när olika metalliska material kommer i kontakt med varandra. För att undvika korrosion och missljud från fasadbeklädnaden vid överlappande montage, är det lämpligt att förse skarvar, skruvar och genomföringar med gummitätning. Sträckmetall i sig brinner inte men man bör eftersträva att använda lacker med god beständighet mot brand. Rekommendation Sträckmetall har genom sina maskor ett något begränsat klimatskydd men lämpar sig utmärkt när man vill ha en fasad som bryter ljus och begränsar insyn. Eller varför inte som ett dekorativt komplement till en glasfasad.

18 Glas finns i flera olika varianter beroende på vad man vill uppnå för transparens, isoleringsförmåga, tätskikt, säkerhetskategori och ljusfiltrering. Glaset monteras i stativ av antingen stål eller plåtprofiler. Stativet kan då vara en integrerad del av byggnadens stomme, eller en självständig fasadkonstruktion. Visa glas + ramverk + distans till nästa ramverk En glasfasad skall vara tvåstegstätad. 1. Det första steget innebär att den yttre delen av fasaden skall vara så regntät som möjligt tryckutjämnad men luftad dränerad så att fukt som kommer in också kan ta sig ut 2. Det andra steget utgörs av luft- och diffusionstätningen, som ska ligga i den varma delen av väggen. Glasafsader delas vanligen in i tre olika typer. Curtain wall - som är en mekaniskt infäst fasad med ramverk av metallprofiler. Structural Sealant Glazing som är en limmad konstruktion där glaset limmas i bakomliggande bärande metallprofiler. Dubbelskalsfasad som vanligen består av två separata glasfasader åtskilda av ett utrymme med rörliga solskyddsanordningar. Design Det genomskinliga glaset ger unika designmöjligheter till ljus, rymd och exponering. Men glasets transparens ställer också krav på bärverket ur ett designperspektiv, men även på andra delar och komponenter i byggnadens konstruktion. Genom olika ljusfiltreringar och toningar i glaset skapas möjligheter till både reduktion av ljus och insyn, samtidigt som du får ytterligare ett designelement. Utrymmet i luftspalten i den tvåstegstätade glasfasaden kan utnyttjas för att installera mekanisk avskärmning av ljus, och därigenom reducera kylbehovet i byggnaden. De mekaniska skärmarna kan då bli till ytterligare ett designelement. Funktion Glasets egenskaper mekanisk skörhet, tyngd och transparens- samt speciella krav för infästning och montage ställer stora krav på expertis vid projektering och montage. De flesta fasadpartier på våra breddgrader är fyllda med isolerande gas, oftast Argon, för att ge ett önskat klimatskydd. Eftersom glas släpper in ljus och därmed värme, ställs också krav på bland annat ventilationen för att få en behaglig komfort invändigt. Att kunna begränsa transparens och ljusinsläpp mekaniskt är ofta ett önskemål. Rekommendation Glas används framförallt när man vill utnyttja transparens för att framhäva både design och byggnadens användningsområde samt för att skapa ljus och rymd invändigt.

19 övergripande Komposit är ett samlingsnamn för fasadbeklädnader av en mängd olika kvaliteter, med det gemensamt att man bakar samman fasadbeklädnaden av olika delmaterial, kompositmaterial. Variationen av kompositmaterial och deras egenskaper är stor avseende såväl design som funktionalitet. Kompositskivorna kan med fördel monteras med olika typer av förband med olika designuttryck strikt, förskjutet eller vilt. Med olika storlekar, strukturer eller glanstal på Kompositskivorna skapas med enkla medel liv i fasaden utan att laborera med färgen. Flertalet av kompositskivorna kan monteras med antingen dold eller synlig konstruktion. En del kompositskivor lämpar sig även för överlappande montage, s.k. fjällpanel Högtryckslaminat Komposit är ett samlingsnamn för fasadbeklädnader av en mängd olika kvaliteter. Högtryckslaminat baseras på cellulosafibrer som pressas samman med härdande material framförallt härdplast under värme och högt tryck. Ytskikt och stomme impregneras för att stå emot fasadens klimatmässiga påfrestningar. Design De släta fasadskivorna har ett relativt stort utbud av format, kulörer och glanstal. Materialet lämpar sig även för unika designlösningar såsom till exempel tryckta mönster. Funktion Högtryckslaminat är en relativt lätt och tålig skiva med goda egenskaper för bearbetning vid montage. Skivorna fästs med synligt montage, med färganpassad skruv. Högtryckslaminatet har goda klimatskyddande egenskaper men är känsligt för mekaniskt slitage, därför måste det skyddande ytskiktet hållas intakt. Tänk på att hantera skivorna plant vid transport och lagring, eftersom de kan formförändras av varierande fukthalt. Rekommendation Högtryckslaminat lämpar sig för rationell fasadbeklädnad där skivornas karakteristiska design kommer till sin rätt, och där risken för mekanisk åverkan inte är så stor.

20 5.3. Polymerkomposit Polymerkomposit består av glasfiberarmerade skivor som beläggs antingen med akryl för att få en slät robust yta eller med stenkross för att få en yta med struktur. Design Fasadskivorna har ett stort utbud av format, kulörer och glanstal samt strukturer. Materialet lämpar sig även för unika designlösningar såsom till exempel tryckta mönster. Funktion Polymerkomposit är en lätt och mekaniskt tålig fasadbeklädnad med goda klimatskalsegenskaper med god åldersbeständighet. Skivorna fästs med synligt montage med färganpassad skruv. Rekommendation Polymerkomposit lämpar sig för fasadbeklädnader där man vill ha stora möjligheter till kombinationen av design, goda klimatskalsegenskaper samt tålighet mot mekaniskt slitage TräFanér Trä har under alla tider använts i den skandinavisk arkitektur. Träfanér för fasadändamål levereras som paneler baserade på en kompositskiva som bekläds med rotationsskuret träfanér. Kompositskivan ytbehandlas sedan med en hartsbaserad specialbeläggning. Panelerna levereras antingen i standardiserade dimensioner eller måttanpassade från fabrik. Design Fasadskivorna har en naturlig unik ådring från träfanéret och finns i en rad träslagsliknande utföranden. Paneler med träfanér finns med synlig färgmatchande infästning eller med dold infästning. Funktion Träfanér är en relativt lätt och tålig skiva med goda klimatskalsegenskaper. Träfanér har relativt hög motståndskraft mot temperaturförändringar och åldringsförändring, och dessutom en hög mekanisk slagtålighet. Panelerna kan sågas och anpassas utan att förlora sina egenskaper. Rekommendation Paneler med träfaner lämpar sig väl där man önskar ett bra klimatskydd med god motståndskraft, och där man vill lyfta fram träets naturliga ådring.

21 5.4. TräFanér Trä har under alla tider använts i den skandinavisk arkitektur. Träfanér för fasadändamål levereras som paneler baserade på en kompositskiva som bekläds med rotationsskuret träfanér. Kompositskivan ytbehandlas sedan med en hartsbaserad specialbeläggning. Panelerna levereras antingen i standardiserade dimensioner eller måttanpassade från fabrik. Design Fasadskivorna har en naturlig unik ådring från träfanéret och finns i en rad träslagsliknande utföranden. Paneler med träfanér finns med synlig färgmatchande infästning eller med dold infästning. Funktion Träfanér är en relativt lätt och tålig skiva med goda klimatskalsegenskaper. Träfanér har relativt hög motståndskraft mot temperaturförändringar och åldringsförändring, och dessutom en hög mekanisk slagtålighet. Panelerna kan sågas och anpassas utan att förlora sina egenskaper. Rekommendation Paneler med träfaner lämpar sig väl där man önskar ett bra klimatskydd med god motståndskraft, och där man vill lyfta fram träets naturliga ådring.

22 Natursten som fasadmaterial har en lång tradition, framförallt i Europa. Det finns en mängd olika typer av natursten med olika designintryck. Gemensamt är att de ger ett bra klimatskydd med mycket god åldersbeständighet. Design Natursten som fasadmaterial ger byggnader en robust och gedigen karaktär, och det finns många olika typer av natursten som lämpar sig för fasadändamål Natursten levereras i kluvet utförande klovyta - alternativt i polerat utförande. Gemensamt för båda varianterna är att naturstenen präglas av naturlig ådring i materialet, vilket skapar ett naturligt liv i fasaden. Natursten monteras antingen med enkeltäckning alternativt med överlappande dubbeltäckning. Funktion Natursten är en tung och robust fasadbeklädnad med stor tålighet mot både mekanisk och klimatmässig påverkan. En fasad med natursten blir ofta vackrare med lite patina. Tyngden ställer krav på bärverk och byggnadens förmåga att bära både fasadens egenvikt och tillkommande laster. Skuren fasadsten limmas eller monteras med ankarskruv eller dubb på ett ventilerat fasadsystem. Natursten i tunnare utförande sätts med krok eller spik i överlappande skift med enkel eller dubbelsättning. Vissa typer av natursten kan även monteras med dold infästning, sk backfixing. Rekommendation En fasadbeklädnad med natursten upplevs som robust och rustik. Naturstenen har en mycket god åldersbeständighet och lämpar sig där man önskar ett naturligt och något nedtonat arkitektoniskt

23 Puts som fasadbeklädnad har en lång tradition och har använts sedan antiken. Puts består av ett tunt bruk som består av bindemedel, ballast huvudsakligen sand och vatten. Eftersom putsen innehåller vatten måste putsningen ske frostfritt och helst med en temperatur som överstiger 5 C för att hållfastheten ska bli tillräcklig. Bindemedlet utgörs huvudsakligen av en kombination av kalk och cement. Även rena bindemedel av cement, kalk eller plast förekommer. Tänk på att aldrig använda olika bindemedel på en och samma fasadyta, för att undvika putssläpp. Idag putsas merparten av alla fasader på en cementbunden skiva som monteras på ett bärverk, s.k. ventilerad fasad. Putsen är känslig för rörelser och därför måste underlaget vara stumt, och de cementbundna skivorna gediget sammanfogade, för att undvika sprickbildning. Design Puts ger en enhetlig och sammanhållen design som passar både strikt klassisk arkitektur och modernare byggnader. Puts finns i många kulörer och nyanser, tack vare olika infärgningar. Genom o lika typer av kornstorlekar i bruket kan man framhäva detaljer och utsmyckningar i fasaden. Funktion Puts är en klassisk fasadbeklädnad som kräver gott hantverkskunnande för ett bra resultat. När puts används på ventilerade fasader har flera av de olägenheter som förknippats med puts på våra breddgrader reducerats. Men man måste fortfarande tänka på att putsen är spröd och att man kan få sprickbildning på grund av rörelser i den underliggande konstruktionen. Eftersom en putsad fasad är stum, är den också känslig för vibrationer. För att bindemedlet i putsen skall ges tillfredsställande hållfasthet bör man göra putsentreprenader i temperaturer som överstiger +5 C under hela brinntiden. Rekommendation Puts är en klassisk fasadbeklädnad som passar i de flesta miljöer och för de flesta ändamål. Med puts på ventilerade fasadsystem har flera av de olägenheter som förknippats med puts på våra breddgrader reducerats. Samtidigt har prisbilden på fasadbeklädnaden stigit.

24 Tegel som fasadbeklädnad har en lång tradition och ger byggnaderna ett robust och rustikt intryck. Tegelfasader har god åldersbeständighet och god motståndskraft mot mekaniskt slitage. Tegel produceras med speciell form av lera och färgpigment som pressas under tryck och bränns i temperaturer mellan C under flera dagars bränntid. Teglet får olika karaktäristik beroende på om teglet bränns med gas eller kol. Tegelfasader muras fristående på egen sockel eller konsol. Det innebär att man över dörrar och fönster och andra typer av omfattningar, måste växla av med antingen prefabricerad tegelbalk alternativt montera konsol för vidare murning. För att bindemedlet i murbruket skall ges tillfredsställande hållfasthet bör murningsentreprenader utföras där temperaturen överstiger +5 C under hela brinntiden. Tegelfasaden förankras med kramlor i byggnadens yttervägg för att hålla fasadbeklädnaden stabil. Den armeras också i fog. Design Tegel ges naturligt antingen en röd alternativt gul kulör beroende på vilken typ av lera som används vid produktionen. Färgpigmentering av tegel ger alternativa kulörer med huvudsakligen dova skalor. Allt tegel har det gemensamt att bränningen skapar individuella stenar, som ger ett robust och rustikt intryck. Funktion Tegel är en tung och robust fasadbeklädnad med stor tålighet mot både mekanisk som klimatmässig påverkan. Tyngden ställer krav på bärverk och byggnadens förmåga att bära både fasadens egenvikt och tillkommande laster. Tegel som produkt känslig för fuktupptagning och kan därför få frostskador om inte fukten ventileras ut ordentligt. En tegelfasad är stum och därmed känslig för vibrationer. Tegel är fullt ut beständigt mot brand. Rekommendation Tegel är en klassisk fasadbeklädnad med mycket god åldersbeständighet. En tegelfasad ger byggnaden en rustik och robust karaktär.
