1 Kamera Kubkamera för nätverk Snabbguide UD.6L0201B1862A02 1

2 Om denna handbok Kubkamera för nätverk Snabbguide Denna handbok gäller för nätverkskamera 14xx/24xx. Handboken innehåller anvisningar för produktens användning och underhåll. Bilder, diagram och illustrationer och all annan information nedan är enbart avsedd som beskrivning och förklaring. Den information som finns i handboken kan ändras, utan föregående meddelande, vid uppgradering av firmware eller av andra skäl. Den senaste utgåvan finns på företagets webbplats Använd denna användarhandbok under vägledning av yrkesmän. Friskrivning från ansvar VAD GÄLLER PRODUKT MED INTERNETANSLUTNING SKER ALL ANVÄNDNING AV PRODUKTEN HELT OCH HÅLLET PÅ EGEN RISK. VÅRT FÖRETAG TAR INGET SOM HELST ANSVAR FÖR ONORMAL ANVÄNDNING, SEKRETESSBROTT ELLER ANDRA SKADIR SOM ORSAKAS AV CYBERATTACK, HACKERATTACK, VIRUSINFEKTION ELLER ANDRA SÄKERHETSRISKER MED INTERNET. VÅRT FÖRETAG KOMMER DOCK ATT TILLHANDAHÅLLA LÄMPLIG TEKNISK SUPPORT OM SÅ KRÄVS. ÖVERVAKNINGSLAGAR VARIERAR I OLIKA LÄNDER. KONTROLLERA ALLA RELEVANTA LAGAR I DITT LAND INNAN DU ANVÄNDER DENNA PRODUKT FÖR ATT SÄKERSTÄLLA ATT DIN ANVÄNDNING UPPFYLLER TILLÄMPLIGA LAGAR. VÅRT FÖRETAG ANSVARAR INTE I FALL DENNA PRODUKT ANVÄNDS FÖR OLAGLIGA ÄNDAMÅL. I FALL INNNEHÅLLET I DENNA HANDBOK SKULLE STRIDA MOT TILLÄMPLIGA LAGAR, GÄLLER DE SENARE. 2

3 Gällande föreskrifter Information avseende FCC Kubkamera för nätverk Snabbguide Efterlevnad av FCC:s regler: Denna utrustning har testats och befunnits efterleva gränsvärdena för digitala enheter av klass A, i enlighet med avsnitt 15 av FCC:s regler. Dessa gränsvärden är utformade för att ge rimligt skydd mot skadliga störningar när utrustningen används i kommersiell miljö. Denna utrustning genererar, använder och kan utstråla radiofrekvent energi och kan, om inte installerad och använd enligt handboken, orsaka skadliga störningar på radiokommunikation. Att använda denna utrustning i ett bostadsområde kan sannolikt orsaka skadliga störningar i vilket fall användaren kommer att behöva avhjälpa störningarna på egen bekostnad. FCC:s villkor Denna utrustning uppfyller stycke 15 i FCC:s regler. Användning lyder under följande två villkor: 1. Denna utrustning får inte orsaka skadliga störningar. 2. Denna enhet måste tåla alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion. Deklaration om överensstämmelse enligt EU Denna produkt och - om tillämpligt - dess levererade tillbehör är CE -märkta och överensstämmer därför med de tillämpliga harmoniserade europeiska standarder som finns uppräknade i EMC-direktivet 2004/108/EC och RoHS-direktivet 2011/65/EU. 3

4 2012/19/EU (WEEE-direktivet): Produkter märkta med denna symbol får inte kastas som osorterat hushållsavfall inom EU. För lämplig återvinning ska produkten återlämnas till din lokala återförsäljare vid inköp av motsvarande ny utrustning eller lämnas in på särskild återvinningsstation. För ytterligare information se: /66/EG (batteridirektivet): Denna produkt innehåller ett batteri som inte får kastas som osorterat hushållsavfall inom EU. Se produktdokumentationen för specifik information om batteriet. Batteriet är märkt med den här symbolen, vilken kan innehålla bokstäver för att indikera kadmium (Cd), bly (Pb) eller kvicksilver (Hg). För lämplig återvinning ska batteriet återlämnas till din återförsäljare eller lämnas in på särskild återvinningsstation. För ytterligare information se: Efterlevnad av Industry Canada ICES-003 Denna utrustning uppfyller standardkraven i CAN ICES-3 (B)/NMB-3(B). Säkerhetsanvisningar Dessa anvisningar är avsedda att säkerställa att användaren kan använda produkten på korrekt sätt för att undvika fara eller egendomsförlust. Försiktighetsåtgärderna är indelade i "Varningar" och "Försiktighetsåtgärder" 4

5 Varningar: Allvarlig personskada eller dödsfall kan bli följden om någon av varningarna inte iakttas. Försiktighetsåtgärder: Personskada eller skada på utrustningen kan bli följden om någon av försiktighetsåtgärderna inte iakttas. Varningar Följ dessa varningar för att förhindra allvarlig personskada eller dödsfall. Försiktighetsåtgärder Följ dessa försiktighetsåtgärder för att förhindra personskada eller materialskada. Varningar När produkten används måste du iaktta strikt efterlevnad av nationella och lokala säkerhetsföreskrifter för elektricitet. Se de tekniska specifikationerna för detaljerad information. Ingångsspänning ska uppfylla både klenspänning (SELV) och begränsad strömkälla med 24 V AC eller 12 V DC enligt standarden IEC Se de tekniska specifikationerna för detaljerad information. Anslut inte flera enheter till samma nätadapter eftersom överbelastning av nätadaptern kan orsaka överhettning eller brandfara. 5

6 Se till att kontakten sitter stadigt i eluttaget. Om produkten monteras på vägg eller innertak ska enheten fästas ordentligt. Om enheten avger rök, lukt eller oljud, stäng av strömmen omedelbart och dra ut strömkabeln. Kontakta därefter servicecentret. Korrekt konfigurering av lösenord och andra säkerhetsinställningar är installatörens och/eller slutanvändarens ansvar. Försiktighetsåtgärder Se till att strömförsörjningens spänning är rätt innan kameran används. Tappa inte kameran eller utsätt den för slag eller stötar. Rör inte sensormoduler med fingrarna. Om produkten behöver rengöras, använd en ren trasa fuktad med lite etanol och torka av försiktigt. Om kameran inte ska användas under längre tid, sätt tillbaka linsskyddet för att skydda sensorn från smuts. Rikta inte kameran mot solen eller mot områden med starkt ljus. Det kan orsaka blomning eller utsmetning (vilket inte är något funktionsfel) och samtidigt påverka sensorns livslängd. Sensorn kan brännas av en laserstråle så se till att sensorns yta inte utsätts för laserstrålning om någon laserutrustning används. Placera inte kameran på extremt varma, kalla (drifttemperaturen ska vara -30 C till +60 C eller -40 C till +60 C om kameramodellen har ett "H" på slutet), dammiga 6

7 eller fuktiga platser, och utsätt den inte för stark elektromagnetisk strålning. Bra ventilation är nödvändig för att undvika att värme byggs upp. Håll kameran borta från vätskor medan den används. Om kameran transporteras ska den packas i sin originalförpackning eller annan förpackning av samma material. Regelbundet utbyte av förbrukningsdelar: vissa av utrustningens delar (t ex elektrolytkondensator) ska bytas ut regelbundet enligt dess genomsnittliga livslängd. Genomsnittstiden varierar beroende på olikheter i driftmiljö och användning så regelbundna kontroller rekommenderas för alla användare. Kontakta din återförsäljare för mer information. Olämplig användning eller felaktigt batteribyte kan medföra explosionsrisk. Ersätt alltid med ett likadant eller likvärdigt batteri. Kasta bort använda batterier enligt anvisningar från batteritillverkaren. Om produkten inte fungerar som den ska, ta kontakt med din återförsäljare eller närmaste servicecenter. Försök aldrig ta isär kameran på egen hand. (Vi tar inget ansvar för problem som orsakats av obehörig reparation eller obehörigt underhåll). 7

8 Innehållsförteckning 1 Produktillustration Observera Installation Installation av micro SD-kort Montering på stativ Takmontering Inställning av nätverkskameran via LAN Kablage Aktivera kameran Aktivering via webbläsare Aktivering via SADP-programmet Ändra IP-adress Åtkomst via webbläsare

9 1 Produktillustration Kameror i 24-serien finns i två olika utföranden. Se figur nedan. Ett av utförandena kommer att tas som exempel i kapitlet nedan. Figur 1 1 Utförandetyp I Figur 1 2 Utförandetyp II 9

10 Figur 1 3 Översikt 10

11 Tabell 1 1 Beskrivning Nr Beskrivning 1 Objektiv 2 Mikrofon 3 IR-lysdioder 4 Indikatorer Larm: Fast rött sken när kameran är i larmtillstånd; fast blått sken när kameran inte är i larmtillstånd. Status: Reserverad Länk: Blinkar bärnstensfärgat när ansluten till nätverk; släckt när oansluten 5 PIR-sensor (Passiv infraröd) 6 Ljusavkänning 7 Fack för SD-kort 8 Stativ med kulledsfäste 9 10 M/100 M självanpassande Ethernetgränssnitt och PoE (Power over Ethernet) 10 WPS- (Wi-Fi Protected Setup)/Återställningsknapp 11 I: Larmingångsgränssnitt 12 G: Jordning 13 O: Larmutgångsgränssnitt 11

12 Nr Beskrivning 14 Strömförsörjning (12 V DC) 15 Högtalare OBS! Tryck på RESET (ÅTERSTÄLL) i ungefär 10 sekunder medan kameran startar eller startar om för att återställa fabriksinställningarna, inklusive användarnamn, lösenord, IP-adress, portnummer m.m. En trådlös router med WPS-funktion krävs för att aktivera kamerans WPS-funktion. Följ stegen nedan. Steg: 1. Tryck på routerns WPS-knapp. 2. Tryck på kamerans WPS-knapp (i ungefär 2 sekunder) inom 120 sekunder efter att du aktiverat WPS på routern för att ansluta till det trådlösa nätverket. OBS! WPS-knappen fungerar endast som återställningsknapp om du trycker på den medan kameran startar. Det går lika bra att först trycka på kamerans WPS-knapp och därefter på routerns WPS-knapp. Kamerans maximala tid för WPS-anslutning är 120 sekunder. Länkindikatorn blinkar om den trådlösa anslutningen lyckades. 12

13 2 Observera Kubkamera för nätverk Snabbguide Installera inte kameran där det råder extrema väderförhållanden. Vidrör inte objektivets lins med fingret. Installera inte kameran riktad mot starkt ljus eller där det är ojämna ljusförhållanden. Utsätt inte kameran för vibrationer, stötar eller hårt tryck. 13

14 Hög luftfuktighet kan skada kamerans hårdvara, placera den på en torr och välventilerad plats. Under inga förhållanden får kameran nedsänkas i någon sorts vätska. Elektromagnetisk strålning kan påverka överföringen av videodata och bildkvaliteten. 14

15 3 Installation Innan du börjar: Kubkamera för nätverk Snabbguide Kontrollera att produkten i förpackningen är i gott skick och att alla monteringsdetaljer finns med. Standard strömförsörjning är 12 V DC eller 24 V AC, kontrollera att strömförsörjningen passar till din kamera. Se till att all tillhörande utrustning är avstängd under installationen. Kontrollera i produktspecifikationerna vad som gäller för installationsmiljön. Se till att väggen är tillräckligt stark för att bära fyra gånger kamerans och fästets vikt. För kameror som har IR-belysning måste du uppmärksamma följande försiktighetsåtgärder för att förhindra IR-reflektion: Damm eller fett på kupolkåpan orsakar IR-reflektion. Ta inte bort skyddsfilmen från kupolen förrän installationen är klar. Om det finns damm eller fett på kupolkåpan, torka ren kupolkåpan med en ren mjuk trasa med isopropylalkohol. Se till att det inte finns några reflekterande ytor för nära kamerans objektiv. IR-ljus från kameran kan reflekteras tillbaka in i objektivet och orsaka reflexer. Skyddsringen runt objektivet måste sitta tätt mot kupolens insida så att objektivet skyddas från strålningen från IR-lysdioderna. Fäst kupolkåpan till kamerakroppen så att skyddsringen och kupolkåpan sluter tätt emot varandra. 15

16 3.1 Installation av micro SD-kort Denna kameraserie stödjer användning av micro SD-kort. Följ stegen nedan för att sätta i micro SD-kortet Sätt i micro SD-kortet i facket på sidan av kameran. (Tillval) Med ett lätt tryck inåt på SD-kortets kant så fjädrar det ut. Micro SD-kort Figur 3 1 Sätt i micro SD-kort 3.2 Montering på stativ Steg: 1. Ta ut stativet ur förpackningen. 16

17 Figur 3 2 Stativ 2. Räta in kamerakroppen mot stativet och vrid runt kamerakroppen för att fästa den på stativet. Figur 3 3 Montera kamerakroppen 3. Sätt ihop kameran enligt stegen ovan och placera kameran på en jämn yta. 17

18 3.3 Takmontering Kubkamera för nätverk Snabbguide 1. Borra hål för skruvarna enligt borrmallen. Borrmall Drill Template 1 1 Skruvhål för stativets fot Screw hole All:for Mounting Base Figur 3 4 Borrmall 2. Ta isär stativet. Håll stativets fot med en hand och skruva stolpen moturs för att ta loss den från stativfoten. Knob Vred Pole Stolpe Base Stativfotens kåpa Fixed Fotplatta Tray 18

19 Figur 3 5 Ta isär stativet Skruva fast fotplattan i taket med de medföljande skruvarna. Fäst stativfotens kåpa på fotplattan. 5. Fäst kameran på stativet. Figur 3 6 Montera fotplatta och kåpa Figur 3 7 Fäst kameran 6. Ställ in kameravinkeln för övervakning 1). Lossa vredet för att ställa in panoreringsvinkeln och höjdvinkeln. 2). Dra åt vredet när kameran ställts in i önskad vinkel. 19

20 Knob Vred Figur 3 8 Ställ in kamerans vinkel 20

21 4 Inställning av nätverkskameran via LAN Obs! Du bör känna till att användning av produkten med internetanslutning kan vara förknippat med säkerhetsrisker för nätverket. Se till att ha ett gott skydd för att undvika nätverksattacker och informationsstöld. Om produkten inte fungerar som den ska, ta kontakt med din återförsäljare eller närmaste servicecenter. 4.1 Kablage Anslut kameran till nätverket enligt nedanstående figurer eller Nätverkskabel Nätverkskamera Dator Figur 4 1 Direktanslutning eller Nätverkskamera Dator Figur 4 2 Anslutning via switch eller router 21

22 4.2 Aktivera kameran Kubkamera för nätverk Snabbguide Du måste aktivera kameran genom att ge den ett starkt lösenord innan du kan använda kameran. Kameran kan aktiveras via webbläsare, via SADP-programmet eller ett klientprogram. Vi använder aktivering via SADP-programmet och aktivering via webbläsare som exempel på aktivering av kameran. Se nätverkskamerans användarhandbok för aktivering via ett klientprogram Aktivering via webbläsare Steg: 1. Slå på kameran och anslut den till nätverket. 2. Ange IP-adressen i webbläsarens adressfönster och tryck på Enter för att öppna aktiveringsgränssnittet. Anmärkningar: Kamerans förinställda IP-adress är Om kameran har DHCP aktiverat som grundinställning måste du aktivera den via SADP-programmet och söka efter dess IP-adress. Se kapitel för aktivering via SADP-programmet. 22

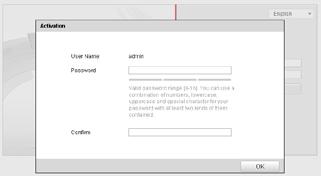

23 Figur 4 3 Aktiveringsgränssnitt (Webb) 3. Hitta på ett lösenord och ange det i lösenordsfältet. ETT STARKT LÖSENORD REKOMMENDERAS Vi rekommenderar att du hittar på ett eget starkt lösenord (det ska bestå av minst 8 tecken: stora och små bokstäver, siffror och specialtecken) för att höja säkerheten hos din produkt. Vi rekommenderar också att du byter lösenord regelbundet. Särskilt i system med hög säkerhet kan byte av lösenord varje vecka eller månad ge ökat skydd åt din produkt. 4. Bekräfta lösenordet. 5. Klicka på OK för att spara lösenordet och öppna gränssnittet för live view (direktvisning) Aktivering via SADP-programmet SADP-programmet används för att detektera anslutna enheter, aktivera kameran och återställa lösenordet. 23

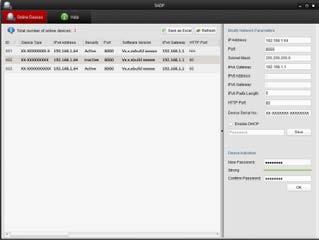

24 SADP-programmet finns på den medföljande CD-skivan och på vår officiella webbplats. Installera SADP-programmet enligt anvisningarna på skärmen. Följ nedanstående steg för att aktivera kameran. Se nätverkskamerans användarhandbok för ytterligare två aktiveringssätt. Steg: 1. Kör SADP-programmet för att söka efter uppkopplade enheter. 2. Kontrollera enhetsstatus i enhetslistan och välj den inaktiva enheten. Figur 4 4 SADP-programmets gränssnitt Obs! SADP-programmet kan aktivera flera kameror samtidigt. Se SADP-programmets användarhandbok för närmare information. 24

25 3. Hitta på ett lösenord och ange det i lösenordsfältet. Bekräfta lösenordet. ETT STARKT LÖSENORD REKOMMENDERAS Vi rekommenderar att du hittar på ett eget starkt lösenord (det ska bestå av minst 8 tecken: stora och små bokstäver, siffror och specialtecken) för att höja säkerheten hos din produkt. Vi rekommenderar också att du byter lösenord regelbundet. Särskilt i system med hög säkerhet kan byte av lösenord varje vecka eller månad ge ökat skydd åt din produkt. 4. Klicka på OK för att spara lösenordet. Du kan se om aktiveringen fullföljdes i popup-fönstret. Om aktiveringen misslyckades, se till att lösenordet uppfyller kraven och försök igen. 4.3 Ändra IP-adress Syfte: För att se och konfigurera kameran via LAN (Local Area Network) måste nätverkskameran vara ansluten till samma subnät som din PC. Installera sedan SADP-programmet eller klientprogrammet för att söka upp och ändra nätverkskamerans IP-adress. Vi tar som exempel att ändra IP-adressen via SADP-programmet för att visa hur man ändrar IP-adress. Steg: 1. Kör SADP-programmet. 2. Välj en aktiverad kamera. 25

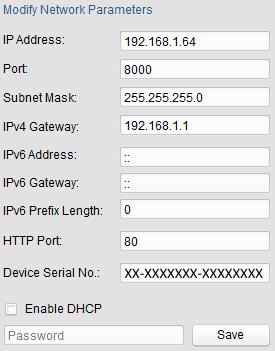

26 Obs! Kubkamera för nätverk Snabbguide Se kapitel 4.2 för att aktivera kameran om den är inaktiv. 3. Ändra kamerans IP-adress till samma subnät som din dator genom att antingen ändra IP-adress manuellt eller kryssa i rutan Enable DHCP (Aktivera DHCP). Figur 4 5 Ändra IP-adressen 4. Ange lösenordet för att aktivera den ändrade IP-adressen. Samtidig ändring av flera kamerors IP-adresser stöds av SADP. Se SADP-programmets användarhandbok för närmare information. 26

27 5 Åtkomst via webbläsare Systemkrav: Operativsystem: Microsoft Windows XP SP1 och högre CPU: 2,0 GHz eller högre RAM: 1 GB eller mer Bildskärm: upplösning eller mer Webbläsare: Internet Explorer 8.0 och högre, Apple Safari och högre, Mozilla Firefox 5.0 och högre samt Google Chrome 18 och högre Steg: 1. Öppna webbläsaren. 2. Ange nätverkskamerans IP-adress i webbläsarens adressfönster och tryck på Enter-knappen för att öppna gränssnittet för login (inloggning). Obs! Förinställd IP-adress är Om kameran inte är aktiverad, aktivera den först enligt beskrivning i kapitel Ange användarnamn och lösenord. Admin-användaren måste konfigurera konton och användar-/operatörsbehörigheter. Radera onödiga konton och användar-/operatörsbehörigheter. 27

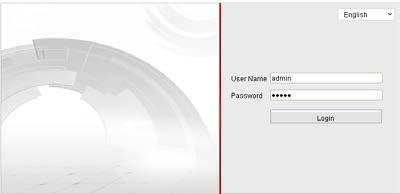

28 Obs! Kubkamera för nätverk Snabbguide Enhetens IP-adress blockeras om admin-användaren anger fel lösenord sju gånger i rad (fem försök för användare/operatör). 4. Klicka på Login (logga in). Figur 5 1 Inloggningsgränssnitt 5. Installera insticksmodulen innan du ser på direktvideo eller hanterar kameran. Följ installationsanvisningarna på skärmen för att installera insticksmodulen. OBS! Du kanske blir tvungen att stänga webbläsaren för att fullfölja installationen av insticksmodulen. 28

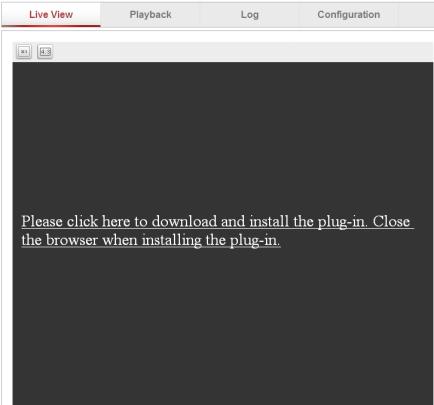

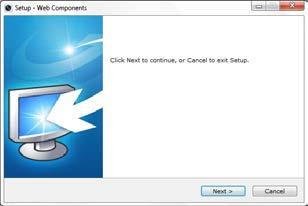

29 Figur 5 2 Ladda ner insticksmodul Figur 5 3 Installera insticksmodul (1) 29

30 Figur 5 4 Installera insticksmodul (2) 6. Öppna webbläsaren igen efter att du installerat insticksmodulen och upprepa steg 2-4 för att logga in. OBS! För detaljanvisningar om ytterligare konfigurering, se nätverkskamerans användarhandbok. 30
