1 DIG IN TO Dator och nätverksteknik

2 CCNA 1 Virtualisering

3 Agenda Virtualisering Virtualiseringsprogram VirtualBox tekniska begrepp Laborationsmiljö VirtualBox - installation Virtuellhårdvara Virtuellnätverk Operativsysteminstallation Konfigurationer Sammanfattning 1

4 Virtualisering En simulerad, eller virtuell, datormiljö. En enskild fysisk dator kan delas upp i flera virtuella datorer. Varje virtuell dator kan sedan interagera var för sig och köra olika operativsystem eller program samtidigt som de delar resurserna på en enskild värddator. Virtualisering ger bättre skalbarhet effektiv arbetsbelastningar med färre servrar lägre energiförbrukning lägre infrastrukturkostnader mindre underhåll. 6

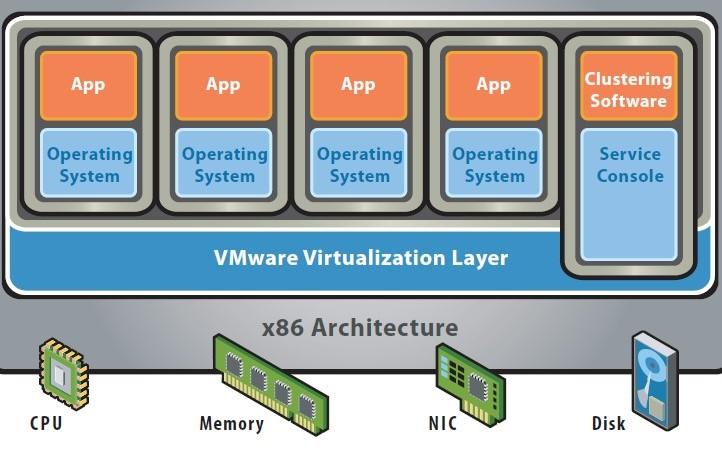

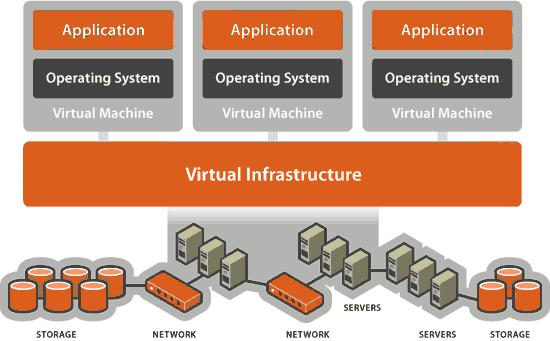

5 Virtualisering - kategorier Dator-virtualisering En central server levererar och hanterar enskilda anpassade datorer. Här inkluderas datorklienter och servrar. Flera virtuella servrar kan köras på en fysisk server och de kan samlas i ett serverkluster och få höja totala effektiviteten minskar kostnaderna snabbare hantering av arbetsbelastning ökad applikationsprestanda högre tillgänglighet. 6

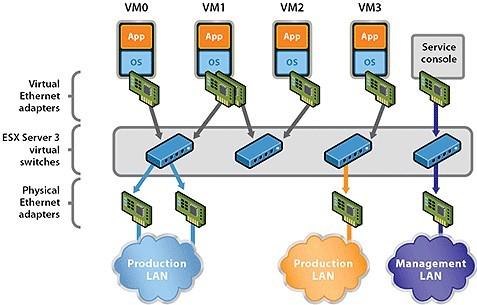

6 Virtualisering - kategorier Nätverksvirtualisering programvarubaserade reproduktionen av ett fysiskt nätverk. Applikationer som körs på det virtuella nätverket är exakt samma som om de är på ett fysiskt nätverk. Logiska nätverksenheter och tjänster exempelvis logiska nätverkskort Switchar Routrar Brandväggar Lastbalanserare VPN mm. 6

7 Virtualisering - kategorier Programvara-virtualisering En separering av program från maskinvara och operativsystem. Lagring-virtualisering En kombination av flera nätverkslagringsresurser i en enda lagringsenhet som flera användare kan ha åtkomst till. 6

8 Virtualiseringsplattform Det finns flera att välja: Citrix har två huvudprodukter: Applikations- och skrivbordsvirtualisering samt server-virtualisering Vmware har flera virtualiserings produkter på server-nivå (vsphere)och hanteringssystem (vcenter Server). Workstation Player relativt gratis Oracle är lika stor och har också flera produkter VirtualBox gratis Microsoft har flera serverbaserade produkter men två huvudprodukter Hyper V och Azure, Virtual PC Andra alternativ: Docker, QUEMU, KVM, Parallels Desktop, Vmware Fusion, virt-manager, Kubernetes, Apache Mesos, Panamax, BitBox, Deis, etc. 8

9 VirtualBox Host operating system (host OS) eller värdoperativsystem. Guest operating system (gest OS) eller gästoperativsystem som installeras och körs på virtuella maskiner. Virtual machine (VM) eller virtuella maskiner som skapas och körs inne i värddatorn. Guest Additions eller gästtillägg som är speciella mjukvarupaket som levereras tillsammans med VirtualBox och som installeras inne i virtuella maskiner. 9

10 Laborationsmiljö Vi bygger det tillsammans så att vi kan gå in i nätverksteknik. 10

11 Laborationsmiljö Flera virtuella maskiner! st-w8r2-dc1.diginto.local DC DNS lu-w12r2-dc1.certonet.com DC DNS diginto.local certsnet.com RA Stockholm Lund RB DC DNS up-w16r2-tekniska.local tekniska.diginto.local RODC ka-w8r2.diginto.local Uppsala Karlstad 11

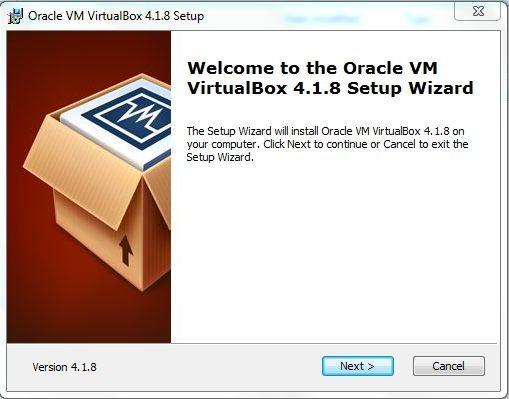

12 VirtualBox installation Den kan startas genom att dubbelklicka på en körbar installationsfil (innehåller 32 och 64-bitars arkitektur) eller genom kommando: virtualbox extract Flera MSI installationsfiler extraheras. 12

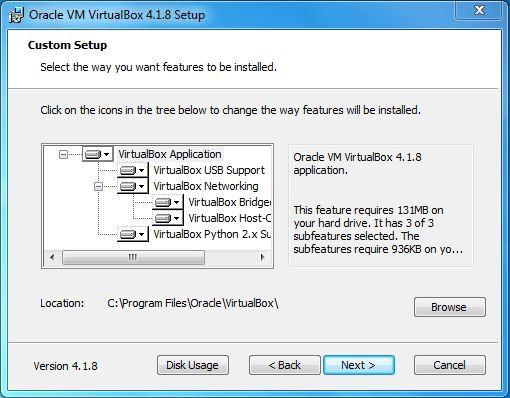

13 VirtualBox Installation VirtualBox installationsguiden visar installationsmappen och komponenter som stödjas. Nätverket anpassas. 13

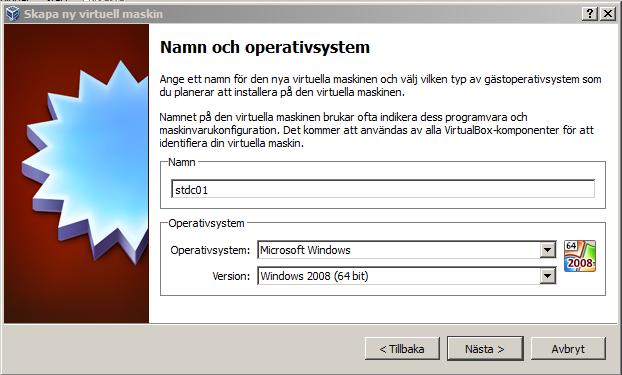

14 Skapande av virtuella maskiner Namnet kan inte ändras senare. Displaynamnet får ändras. Välj operativsystem och version. Observera att 32-bitars och 64-bitars supportas. Vilken iso-fil har du tänkt använda? st-w8r2-dcf1 st = Stockholm W8r2 = Windows 2008 r2 dc = Domänkontrollant f1= fullständig DC Här väljer du ett operativsystem 14

15 Skapande av virtuella maskiner VirtualBox allokerar denna minne varje gång den virtuella maskinen startas. Mängden minne tas bort från din värddator så länge den virtuella maskinen är igång MB för varje virtuellmaskin om värddatorn har 8000 MB som arbetsminne. 15

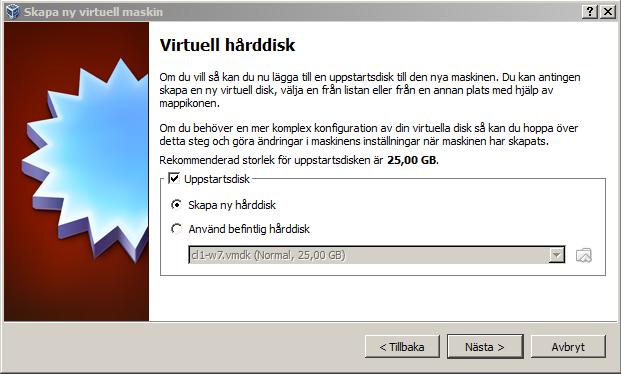

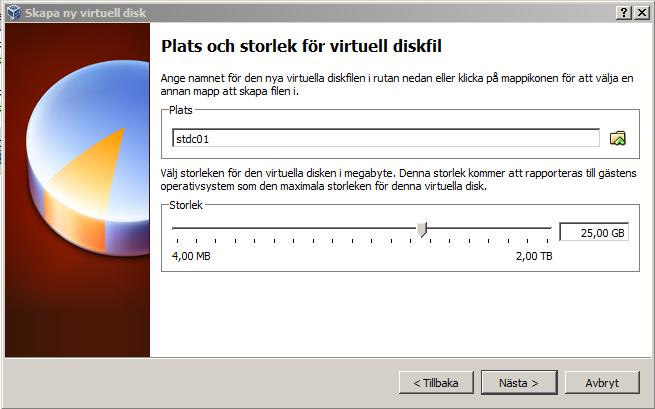

16 Skapande av virtuella maskiner Det rekommenderas 25 GB per maskin, eller större. Den virtuella hårddisken är egentligen en vanlig fil lagrad i en mapp som kan skapas i förväg. 16

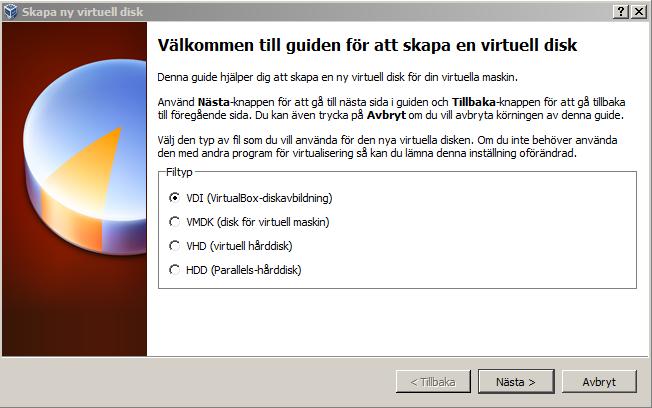

17 Skapande av virtuella maskiner Virtual Disk Image (VDI), används av VirtualBox Virtual Maskin Disk (VMDK), används av VMware. Virtual Hard Disk (VHD), används av Microsoft. Parallels Desktop Hard Disk (HDD), används av MAC. 17

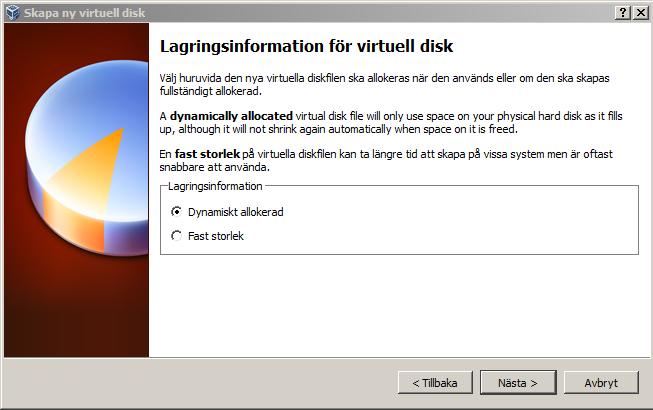

18 Skapande av virtuella maskiner Fast storlek eller dynamiskt. Fast storlek innebär att värddatorn får inte använda denna lagringsutrymme till något annat än till den tilldelade virtuellmaskinen. Den virtuella hårddisk är egentligen en fil som växer i storlek beroende på hur mycket data lagras i den. 18

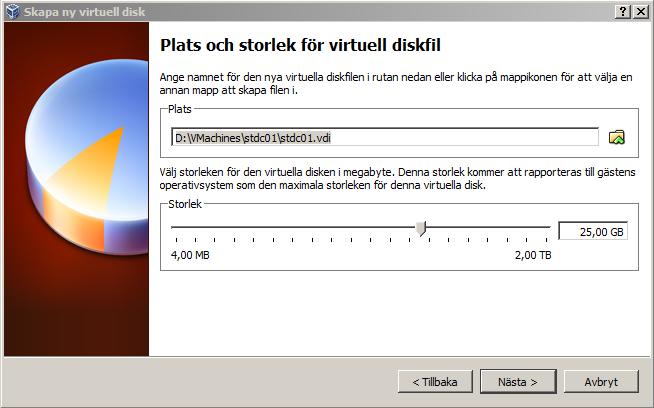

19 Skapande av virtuella maskiner c:\users\användarensnam\virtualbox VMS\vmaskinen Bättre i en egen partition så här: D:\VMachines\win7\ 19

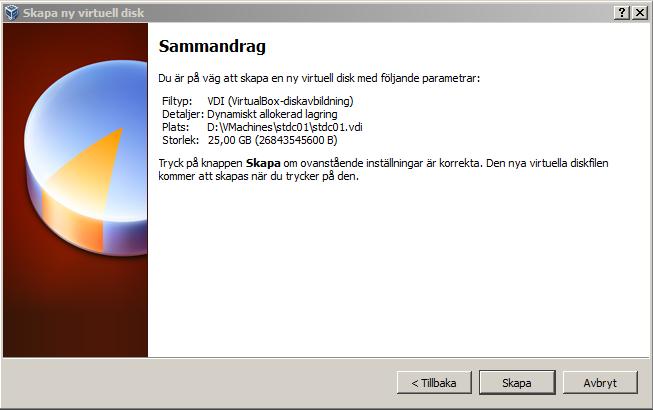

20 Skapande av virtuella maskiner Nu har du skapat en virtuellmaskin och här nere visas en sammanfattning över vad som består den av. Observera att vi inte har installerat något operativsystem. 20

21 Virtuellhårdvara i VirtualBox PS/2 tangentbord och mus, USB inmatningsenheter (EHCI och OHCI). OHCI hanterar USB 1,0 och 2,0 medan EHCI hanterar endast USB 2,0 VGA standard grafik ATA (PIIX3/PIIX4 chips), IDE och SATA samt två SCSI-adaptrar. IDE kontroller ger max fyra virtuella lagringsenheter. SATA-styrenheter ger max 30 virtuella hårddiskar som körs i "IDE kompatibilitetsläge". SATA kontroller, är snabbare och dessutom förbrukar mindre CPU resurser än den virtuella IDEkontrollen. Nätverkskort: AMD PCNet PCI II och PCNet FAST III, Intel PRO/1000 MT Desktop och T server. 21

22 Virtuellnätverk Nej ansluten: ett nätverkskort är närvarande, men nej ansluten. Network Address Translation (NAT): ger en direkt koppling till Internet (default). Bryggkopplad nätverk: direkt anslutning till en av värddatorns installerade nätverkskort. Intern nätverk: gäller endast inne i den virtuella miljö och är inte synlig för program som körs på värddatorn. Host-only nätverk: Detta kan användas för att skapa ett nätverk mellan värddatorn och dess virtuella maskiner. Generisk nätverk: Sällan använda nätverkslägen. 22

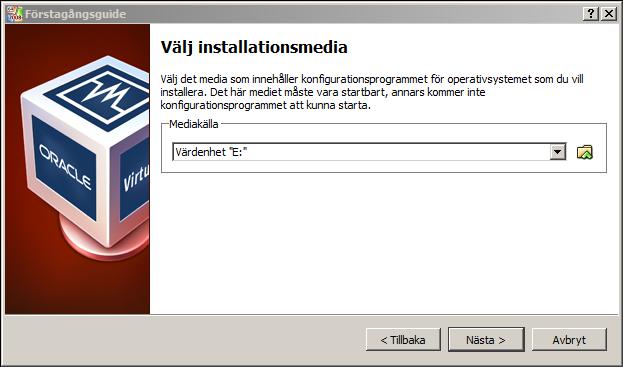

23 OS installation Nu startar vi den nyligen skapad virtuell maskin och förbereder operativsystem installation. Klicka på denna ikon så du kan ange operativsystemets ISO filens sökväg 23

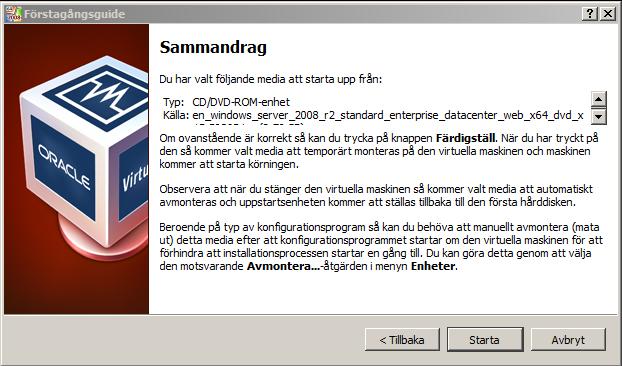

24 OS installation Vi väljer det media som innehåller installationsfilerna. I exempel nedan Windows Server 2008 R2 24

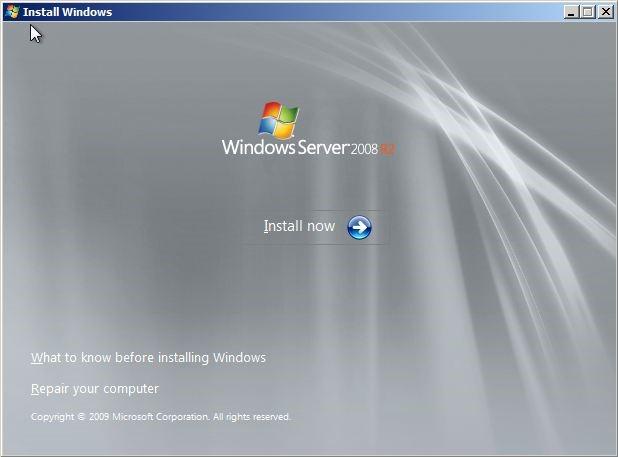

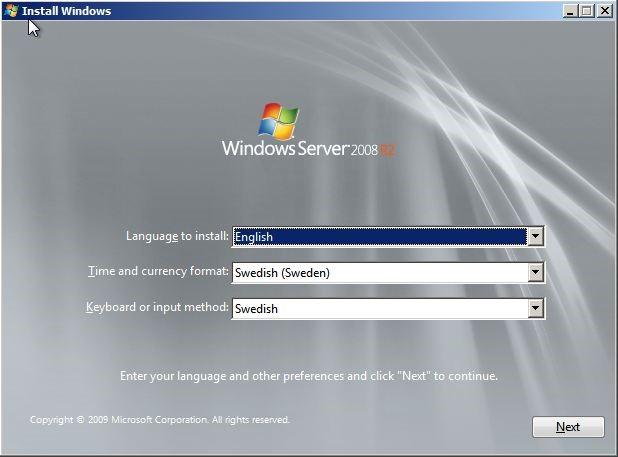

25 OS installation Se till att landsformatet och tangentbordet är svensk 25

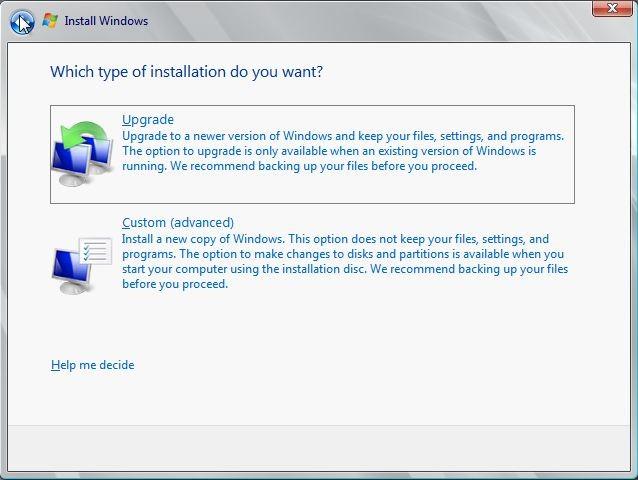

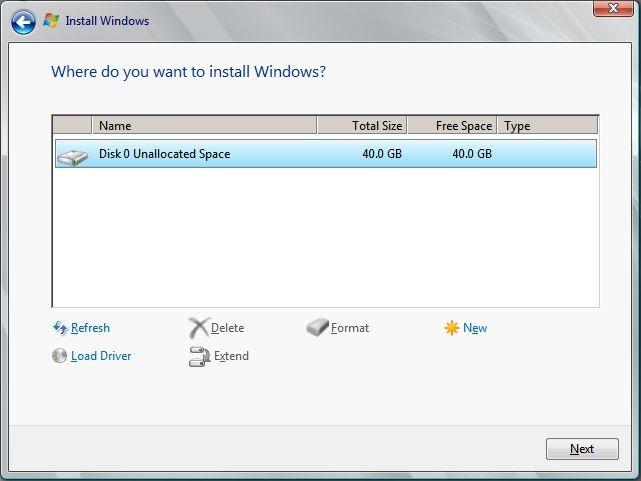

26 OS installation Vi kör anpassad installationstyp och definierar platsen där operativsystem ska installeras. 26

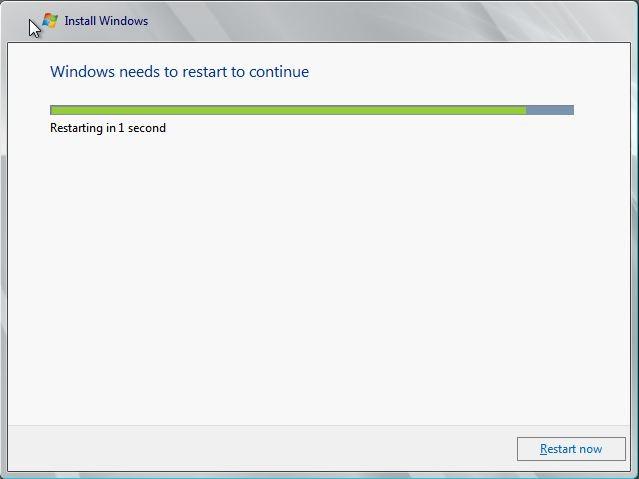

27 OS installation Precis som i en vanlig installation kopieras installationsfilerna till virtuella maskinens hårddisk osv. OS startas om. 27

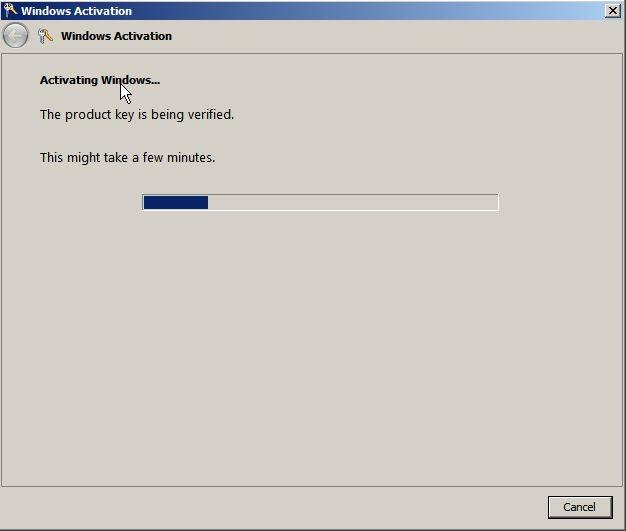

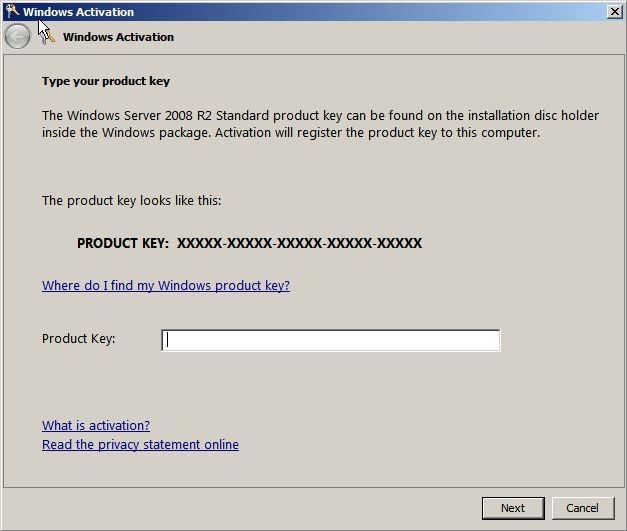

28 OS konfiguration Windows aktivering 28

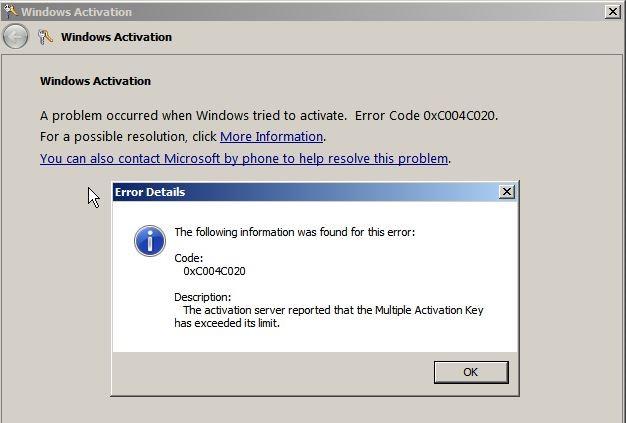

29 OS konfiguration Fel kan uppstå, anteckna koden och googla. 29

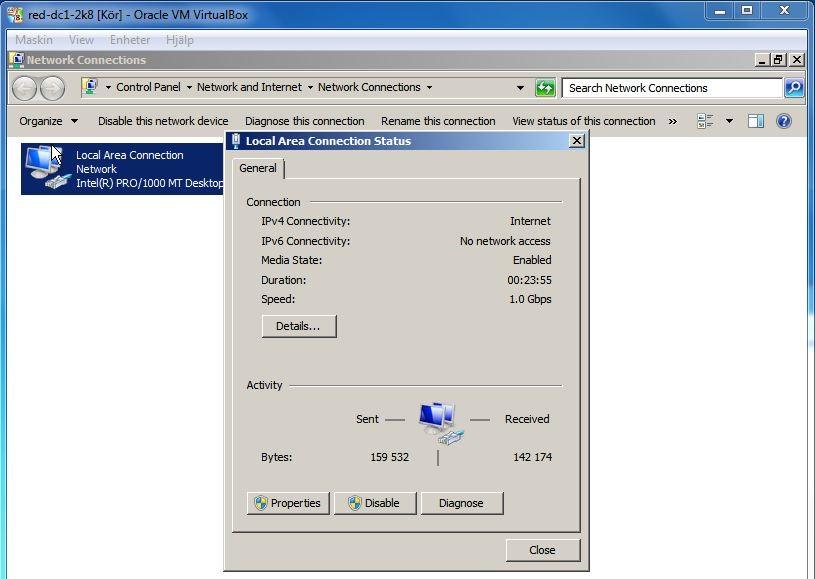

30 OS konfiguration Datornamn och IP adresser 30

31 Sammanfattning Dator-virtualisering En central server levererar och hanterar enskilda anpassade datorer. Nätverksvirtualisering programvarubaserade reproduktionen av ett fysiskt nätverk. Programvara-virtualisering En separering av program från maskinvara och operativsystem. Lagring-virtualisering En kombination av flera nätverkslagringsresurser i en enda lagringsenhet som flera användare kan ha åtkomst till. Laborationsmiljö baseras på VirtualBox Varje virtuellmaskin ska ha minst 1 GB RAM, 25 GB hårddisk (flera vm kan skapas men helst inte köras alla samtidigt) Virtuella maskiner uppdateras och konfigureras. 22
