1 GUSTAFS LINEAR SYSTEM 08-5 DESIGNED FOR EYES AND EARS GUSTAFS LINEAR RIB INSTALLATION Capax är vårt dolda installationssystem i aluminium som ger dig en pålitlig, snabb och kostnadseffektiv installation. Ribborna och installationsdetaljerna är designade som ett system, som garanterar en spikrak installation. Inga särskilda verktyg behövs för att montera ribborna. En demonterbar version finns även tillgänglig. ÅTERINSTALLATION När ribborna är installerade med fjäderclips kan de monteras ned genom att försiktigt dra vid infästningspunkterna.försök inte dra ned hela ribban på en gång utan börja från en ände! I händelse av återinstallation av en nedmonterad ribba, försäkra dig om att alla fjäderclips är linjerade med mittpunkterna av hålen i BASE-C eller BASE-W profilen innan du stadigt trycker dem på plats igen. /5

2 VÄGG-INSTALLATION mm 8. Capax BASE-W. Väggskruv. Luftspalt eller isolering. Capax U-FIX 5. Capax skarvprofil. Gustafs Ribba. Fjäderklämma 8. U-FIX skruv Installation görs med skruv, eller, för demonterbara ribbor, med fjäderklämma. mm Installation med luftspalt Installation med isolering & Acoustex A. Montera Capax-profilen BASE-W () med 00 mm avstånd, med hjälp av laser eller distanser. B. Fäst Capax U-FIX clips () reglera till BASE-W profilen () med antingen demonterbara fjäderclips eller permanenta skruvar. A. Valfritt: Montera träreglar på väggen med hjälp av laser och distanser. B. Montera Capax-profilen BASE-W () med 00 mm avstånd. C. Vrid U-FIX klipps i 90 till en vinkelrät position gentemot BASE-W. C. Installera mm isolering (). Alternativt 5 mm isolering i kombination med 8 mm tjocka träreglar. D. Fäst ribban försiktigt till U-FIX klipps genom att använda en gummiklubba. Använd gärna en fixtur under installationen, för att linjera ribborna. D. Installera Acoustex filt med lite dubbelhäftande tejp för att hålla det på plats under installation. E. Fäst Capax U-FIX () på BASE-W, detta håller även Acoustex-filten permanent på plats F. Vrid U-FIX clipsen 90 så att de är vinkelräta gentemot BASE-W. G. Fäst ribborna försiktigt på U-FIX clipsen med hjälp av en gummiklubba. Använd en fixtur för att linjera ribborna. Vid behov, rätta till linjeringen genom att använd en gummiklubba med skyddskloss och slå försiktigt i änderna av ribborna. 5 CAPAX VÄGGPROFILER U-FIX-50 U-FIX-50, Grepprofil U-FIX 00, In-line för ribbor, med hål, längd 50 mm skarvprofil för ribbor, längd 00 mm. BASE-W, Väggprofil, längd 000 mm /5

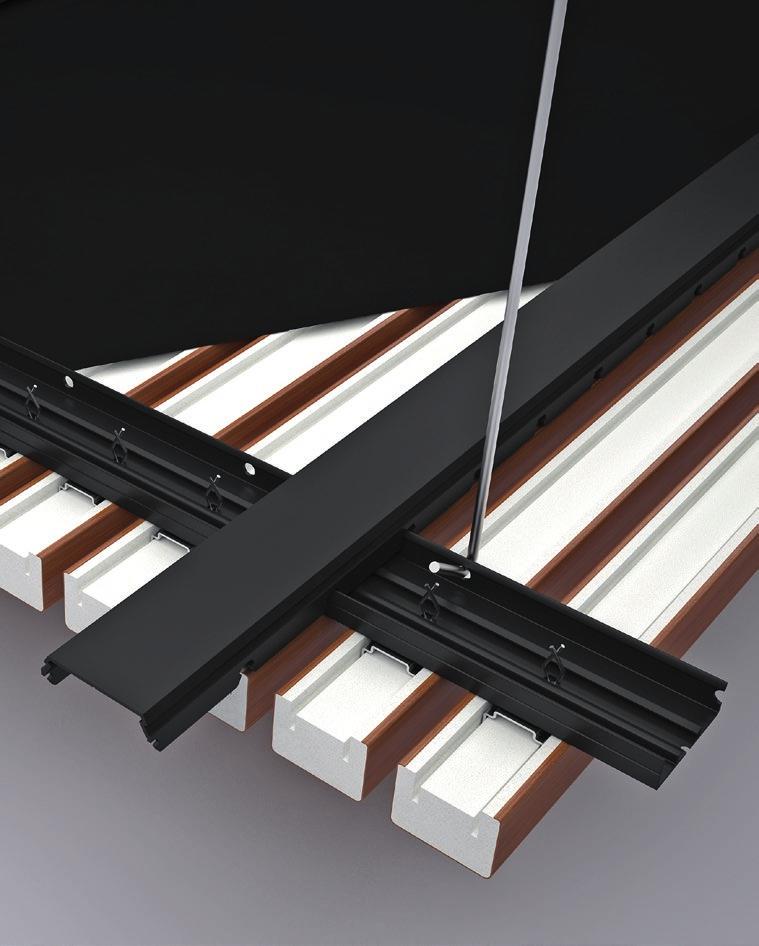

3 TAK-INSTALLATION 8. Takupphängning. Bärprofil Capax BASE-C. Distansprofil Capax. Greppprofil Capax U-Fix In-Line Skarvdel. Gustafs Ribba. Fjäderklämma 8. Acoustex, Akustikfilt CAPAX TAKUPPHÄNGNING 00 mm 5 CAPAX TAKPROFILER BASE-C Bärprofil Distansprofil, U-FIX-50, Grepprofil för ribbor, med hål, längd 50 mm U-FIX-00, In-line skarvprofil /5

4 TAK-INSTALLATION 00 mm. Häng upp Capax profilen BASE-C () från taket med 00 mm avstånd mellan profilerna. Skarva vid behov med -H eller montera omlott enligt bild för att säkra bibehållen cc 50 mm avstånd mellan ribborna även över profilskarven. Avståndet mellan upphängningspendlarna ska vara 00 mm.. Montera Capax () till BASE-C profilen med 00 mm avstånd och säkra med en självborrande skruv i skärningspunkten. 00 mm. Förslagsvis installeras Acoustex filt med tejp för att hålla den på plats under installation. 00 mm BASE-W 00 mm. Fäst Capax U-FIX () till BASE-C profilen med demonterbara fjäderclips eller med permanenta skruvar. Detta steg gör även att Acoustex filten hålls på plats permanent. 5. Vrid U-FIX () 90 till en vinkelrät position mot BASE-C.. Tryck ribban () mot U-FIX.. Om så önskas, installera isoleringsmaterial för att fylla luftspalten bakom ribborna. 8. Fritt hängande ribb-slut ska inte vara längre än 00 mm. 00 mm X = Upphängningspunkter När ribborna är installerade med fjäderclips kan de monteras ned genomatt försiktigt dra vid infästningspunkterna. Försök inte dra ned hela ribban på en gång utan börja från en ände! ÅTERINSTALLERING I händelse av återinstallation av en nedmonterad ribba, försäkra dig om att alla fjäderclips är positionerade mot mittpunkterna av hålen av BASE-W profilen innan du stadigt trycker dem på plats igen. /5

5 INSTALLATIONSDETALJER DOLT OCH ENKELT STANDARD BÖJD NER TILL 00 MM RADIE. LUCKOR AVSLUT SNEDSKUREN FANERAT MÅLAD 5/5
