EN PANEL MED UNIKA EGENSKAPER

Transkript

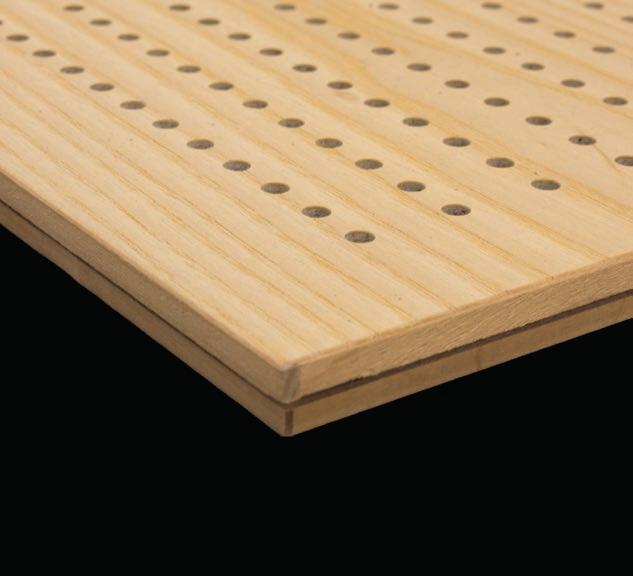

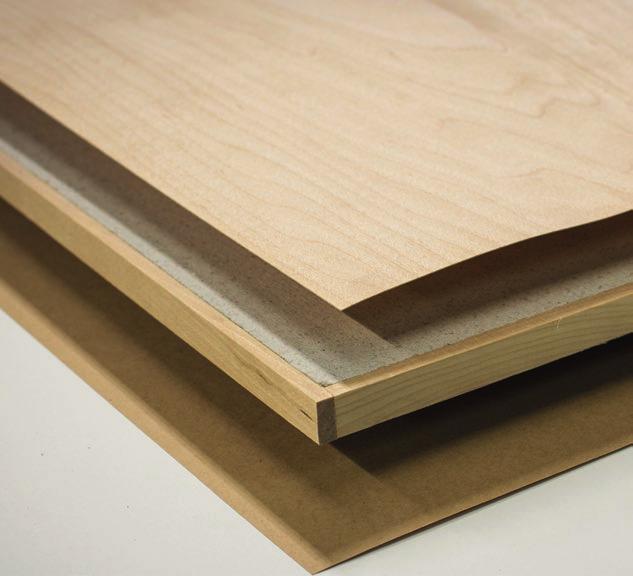

1 GUSTAFS PANEL SYSTEM DESIGNED FOR EYES AND EARS TAK, AKUSTIKPERFORERING EN PANEL MED UNIKA EGENSKAPER Våra paneler baseras på en fibergipsskiva som har mycket goda egenskaper både gällande brandsäkerhet och akustik. Resultatet blir en skiva med mindre rörelser vid fukt och temperaturförändringar samt att den ger en större planhet. Denna unika konstruktion gör att den passar till såväl stora ytor som miljöer med höga krav på utseende och funktion DG FIBERGIPSSKIVA MASSIV KANTLIST DET ÄR ETT SYSTEM Våra paneler är baseras på en fibergipsskiva som har mycket goda egenskaper när det kommer till dimensionsstabilitet, planhet, brandsäkerhet och akustik. Det är krav som utesluter många panelskivor med träbaserat material. Gustafs paneler är okänsliga mot temperatur- och fuktförändringar, vilket gör att panelerna behåller sin plana yta över tid. Tillsammans skapar de här egenskaperna en panel som är anpassad för stora ytor och anpassad för alla möjliga situationer. För att inget skivmaterial ska vara synligt och för att intrycket ska vara just en massiv träpanel, förses skivan med en massiv trälist innan den överfanéras. Detta bidrar även till att hela konstruktionen blir mer robust och att panelerna har hög mått- och formnoggrannhet. Gustafs Panel System ger dig ett fullt intergrerat installationssystem som heter Gustafs Capax. Systemet ger dig en snabb, pålitlig och kostnadsbesparande installation som uppfyller kraven för dagens moderna byggnadsprocesser. Tack vare den otroligt dimensionsstabila fibergipsskivan så får du en vacker installation utan fog, även på paneler med stora format upp till 3000x600 mm. FORMSTABILT ENERGISNÅLT HÅLLBART BRAND EUROCLASS A2-s1,d0 LEADING ACOUSTICS, DESIGNED FOR EYES & EARS AKUSTIK Träpaneler kommer att förändras över tid när fukt och temperatur påverkar panelen. En fibergipsskiva är mycket mer tålig och över tid resulterar det i en mer plan och slät yta. Tack vare panelens höga densitet och den låga värmeledningsförmågan, hjälper panelen till att behålla temperaturen i ett rum. Det minskar behovet av att kyla ner eller värma upp rummet. Genom att använda en fibergipsskiva blir resultatet ett lägre utsläpp och användning av återvunnet material. Med hemvisten i Dalarna använder vi endast förnyelsebar energi i vår produktion. Tack vare vår unika komposition av fibergipsskiva och fanéret så har vi skapat en panel som är icke brännbar. Brandklasser: Reaction to fire A2-s1,d0, resistance to fire K110/K210. Från ett akustiskt perspektiv är användningen av tyngre material ett bättre val än lättare material. Gustafs paneler väger 15kg/m² och är ungefär dubbelt så tung som andra träbaserade paneler. 1/6

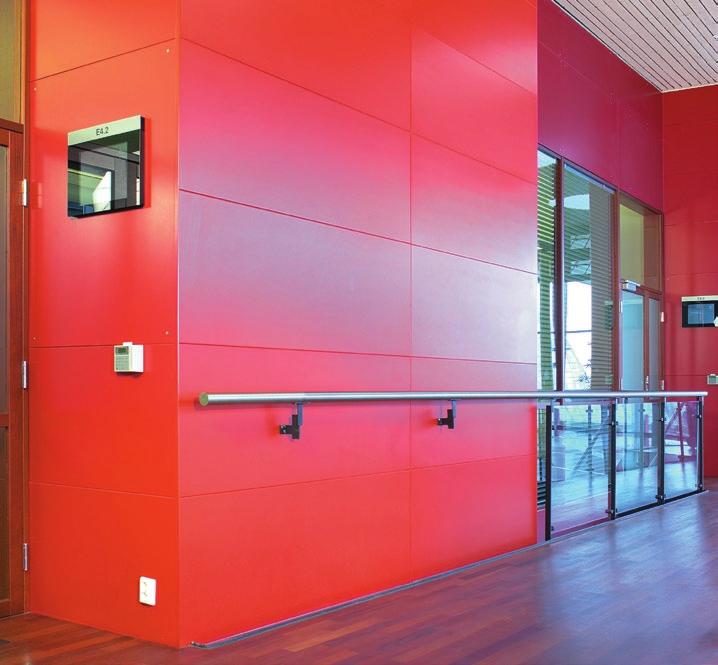

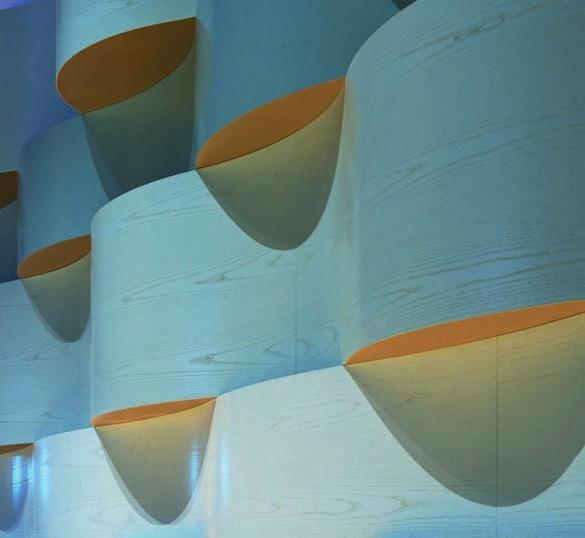

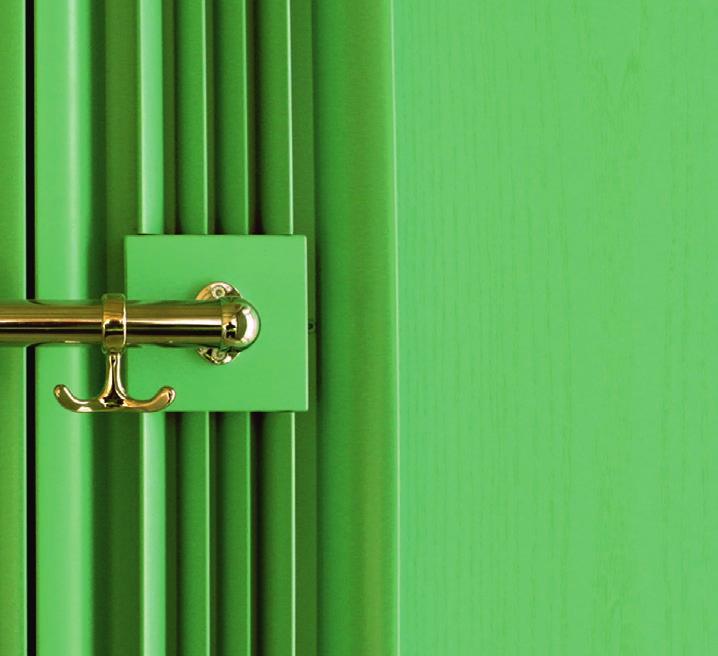

2 YTOR - DESIGN UTAN GRÄNSER FANÈR LACK & GLANS PIGMENTERING & BETSAT Trä har en naturlig variation i struktur och färgton som åldras i harmoni med naturen. Det faktum att trä är ett naturligt material är en inneboende aspekt av dess charm och attraktion. På Gustafs. com hittar du vår fanér-kollektion. Vi hjälper dig även med att hitta nya fanér som passar till ditt projekt. Vi erbjuder två typer av fanér, NATURE och GEMINI, läs mer om dem på Gustafs.com En lackad yta är den absolut vanligaste metoden. Den ger dig en underhållsfri och hållbar träyta som består. Genom att använda en flerstegs UV-lackeringsprocess får ytan dess egenskaper samtidigt som den behåller dem tekniska aspekterna som brandklass och uppfyller miljökraven. Vår lack består av flera lager UV-härdad lack som kan bestämmas efter önskemål. Pigmentering kan användas för att ändra färgtonen på en fanérad Gustafspanel. Vi har utvecklat en trestegsskala av vitpigmentering för våra fanér. Eftersom olika träslag reagerar olika i processen så rekommenderar vi att ni kontaktar oss innan. Vi kan även betsa fanéret för att få fram olika effekter på din vägg- eller takpanel. Olika fanér reagerar olika på den här ytbehandlingen så kontakta oss innan för rådgivning. MÅLAD PANEL ART LAMINAT En av många fördelar med en Gustafspanel är den plana ytan. Genom att måla panelen så får du en riktigt fin yta som kan vara riktigt svår att få till på montageplatsen. Våra paneler tillhandahålls i alla olika färger och uppnår självklart samma brandsäkerhet, A2-S1,d0. Med Gustafs Art finns det många möjligheter att dekorera panelytan, fräsar ur ett motiv eller genom att printa hela ytan av panelen. Kontakta oss med dina idéer. BF-PRINT Du kan trycka vilket motiv som helst direkt på ditt fanér. Med Gustafs Print ger vi dig nya designmöjligheter som ger dig möjligheten att skapa unika vägg- och takpaneler. Designa panel för panel eller tryck ditt mönster för flera paneler. Olika ytor skapar olika uttryck. Ett alternativ till trä på våra paneler är laminat. Fördelen med vår panelskiva är släta och raka ytan som den skapar. Med den grunden kan du få en laminatyta som ger dig en släthet som är svår att få på annat sätt. Det är även därför som laminat fungerar utmärkt på våra paneler. Våra laminatpaneler uppnår brandklass B-S1,d0. Du kan självklart även få din laminatpanel med perforeringsmönster och samma höga brandsskydd. 2/6

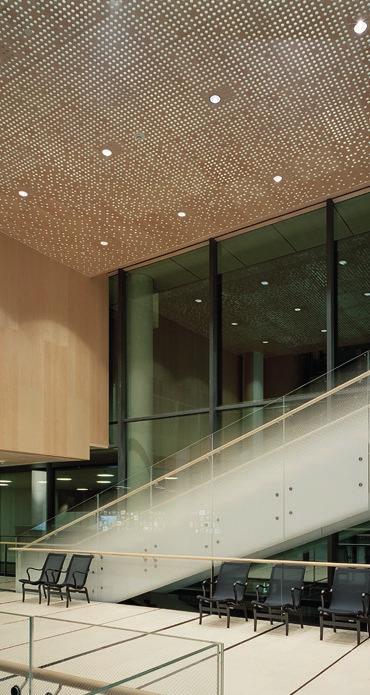

3 BRANDKLASS Fire Classifications Gustafs Panel System System Gustafs Panel System Core Material High Density Fibre Gypsum VENEER HPL CPL FOIL Modell Lacquer Stain Paint Print - Print - Print - Paint Print Plain A2-s1,d0 A2-s1,d0 A2-s1,d0 A2-s1,d0 B-s1,d0 B-s1,d0 B-s1,d0 B-s1,d0 A2-s1,d0 A2-s1,d0 A2-s1,d0 Perforated A2-s1,d0 A2-s1,d0 A2-s1,d0 A2-s1,d0 B-s1,d0 B-s1,d0 B-s1,d0 B-s1,d0 A2-s1,d0 A2-s1,d0 A2-s1,d0 Nano B-s1,d0 NA NA B-s1,d0 NA NA B-s1,d0 B-s1,d0 NA NA NA Stripes A2-s1,d0 A2-s1,d0 A2-s1,d0 A2-s1,d0 B-s1,d0 B-s1,d0 B-s1,d0 B-s1,d0 A2-s1,d0 A2-s1,d0 A2-s1,d0 UPPLYST UNDERTAK - PERFORERING MED LJUSDESIGN HOUSE OF SWEDEN, WASHINGTON D.C. Kontakta oss för mer information 3/6

4 TAK - INSTALLATIONSSYSTEM Konstruktionen är mycket vridstyv och självbärande utan att vara fixerad mot anslutande väggar. Systemet möjliggör demontering av varje panel och därmed snabb tillgång till bakomliggande teknik ovanför panelerna, samtidigt som det behåller sin stabilitet och styrka. Capax undertakssystem är estetiskt tilltalande med dolda profiler. Systemet är konstruerat för en panelbredd på 600 mm men tillåter att bredden kan varieras med intervall på 50 mm mellan mm. Capax undertakssystem består av bärprofiler med T-form som bär panelerna på långsidorna. På kortsidan skjuts panelerna dikt mot varandra. Bärprofilerna låses i sidled av en distansprofil som snäpps fast mot bärprofilen och dess utriggare. KONSTRUKTION - CAPAX UNDERTAKSINSTALLATION CAPAXPROFILERNA mm 3100 mm 3262 Distansprofil 3261 Bärprofil 24 mm FOGAR DEMONTERBAR, DOLD PROFIL DEMOUNTABLE DEMONTERBAR, AND DOLD INVISIBLE PROFIL DEMONTERBAR, SYNLIG PROFIL DG RV max 100 mm K Dold profil, tät fog Synlig profil, öppen fog 24 mm SPECIAL FAST INSTALLATION MAXIMALT ÖVERHÄNG SKARVPROFIL TILL mm 20 mm DG AV 25 mm Profil 3206 max 150 mm 3263 Skarvprofil 4/6

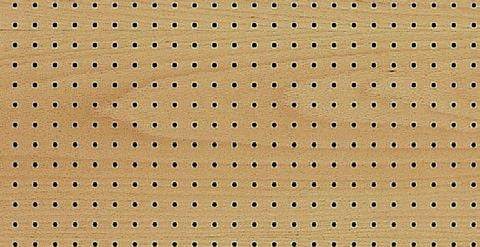

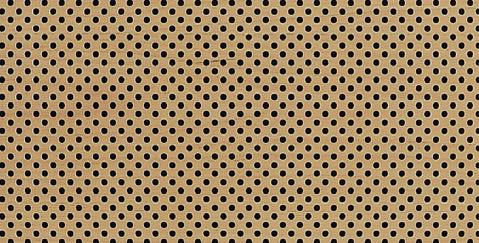

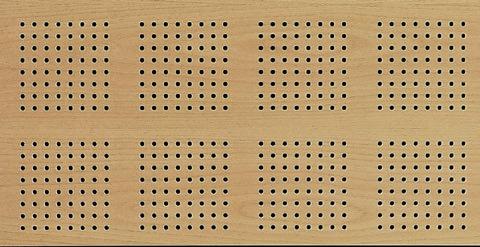

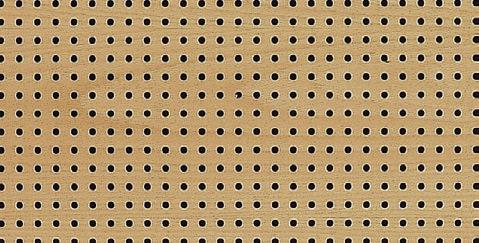

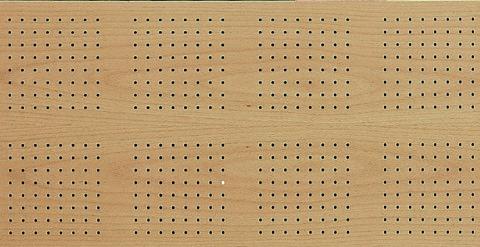

5 GUSTAFS AKUSTIKPERFORERING ACOUSTICS Sound absorption Ø or Spacing Slott (D) cc (A/E) Open area WALL: 45 mm insulation + 30 mm air void (Hz/αp ) CEILING: 45 mm insulation mm air void (Hz/αp ) Typ αw NRC αw NRC PH5 5 mm - 20/20 5 % 0,30-D 0,50 0,50 0,70 0,65 0,45 0,25 0,20 0,35-D 0,50 0,50 0,65 0,55 0,45 0,30 0,20 PH8 8 mm - 20/20 12 % 0,55-D 0,80 0,35 0,85 1,00 0,75 0,55 0,40 0,55-D 0,80 0,65 0,95 0,85 0,80 0,55 0,40 PH8-F 8 mm - 20/20 12% 0,60-C 0,85 0,35 0,85 0,95 1,00 0,50 0,35 0,60-C 0,85 0,55 0,90 0,95 1,00 0,60 0,35 PH10 10 mm - 20/20 18 % 0,70-C 0,85 0,35 0,85 1,00 0,90 0,70 0,55 0,75-C 0,90 0,65 1,00 0,90 0,85 0,75 0,60 PG5 5 mm - 20/20 3 % 0,25-E 0,40 0,40 0,50 0,45 0,35 0,20 0,15 0,30-D 0,40 0,45 0,45 0,40 0,40 0,25 0,15 PG8 8 mm - 20/20 8 % 0,45-D 0,65 0,40 0,85 0,80 0,60 0,40 0,30 0,50-D 0,65 0,55 0,75 0,70 0,65 0,40 0,35 PS2 3 mm - 20/20 2 % 0,20-E 0,50 0,30 0,85 0,70 0,30 0,15 0,05 0,25-E 0,45 0,55 0,70 0,55 0,35 0,20 0,10 PD8 8 mm - 10/10 24 % 0,80-B 0,90 0,30 0,80 1,00 0,95 0,75 0,65 0,85-B 0,90 0,65 1,00 0,95 0,90 0,80 0,70 A B Ø C E Generellt frismått för takpanel B och C = 40 mm Vid grupperad perforering B och C kan variera mellan mm. PD8 DOMINO PERFORERING 8 MM ÖPPEN AREA 24% - ABSORPTIONSKLASS PH10 PH8 PERFORATION PERFORERING 10MM 8 MM, OPEN AREA ÖPPEN 12% AREA 18% - ABSORPTIONSKLASS B A=10 mm E=10 mm Diameter=8 mm Diameter=10 mm PH8 PERFORERING PERFORATION 8 8 MMM, OPEN AREA ÖPPEN 12% AREA 12% - ABSORPTIONSKLASS D Diameter=8 mm PG8 PH8 GUPP-PERFORERING PERFORATION 8 MM, 8MM OPEN AREA ÖPPEN 12% AREA 8% - ABSORPTIONSKLASS D Diameter=8 mm Gruppmått 200 mm x 200 mm. PH5 PH8 PERFORERING PERFORATION 8 MM, OPEN AREA 12% ÖPPEN AREA 5% - ABSORPTIONSKLASS PG5 PH8 GRUPP-PERFORERING PERFORATION 8 MM, 5 MM OPEN AREA ÖPPEN 12% AREA 3% - ABSORPTIONSKLASS E/D E =20 mm Diameter=5 mm Diameter=5 mm Gruppmått 200 mm x 200 mm. PS2 PH8 DUBBELSIDIG PERFORATION PERFORERING 8 MM, OPEN 3/10 MM AREA 12% ÖPPEN AREA 2% - ABSORPTIONSKLASS E Diameter synlig perforering = 3 mm Diameter 2=10 mm 5/6

6 KORTFAKTA Typ Skivmaterial Kanter Kant-design Akustikfilt Tjocklek Dimensioner Fogar Installationssystem Gustafs Panel System Förstärkt Fibergipsskiva, hög densitet, 1150 kg/m³ (15,7 kg/m²) Överfanerade kanter med massiv kantlist i trä på alla fyra sidor Spårad för användning av Capax installationssystem Svart / Vit 13,2 mm Standard: 600x600 / 1200x600 / 1500x600 / 1800x600 / 2400x600 mm Specialanpassad vägg: längd x bredd mm i 50 mm intervaller Vägg demonterbar: Stängd 0 mm / Öppen 5 mm, 10 mm, 13 mm Gustafs Capax, aluminiumprofiler som fäster hela längden av sidorna på panelen, som gör installation rak och jämn. Reaction to Fire A2-s1,d0 (EN ) (Godkänd för hela panelen, inklusive installationssystemet, ytan, ytbehandlingen och alla typer av efterbehandling, som sågning och fräsning. Resistance to Fire K1-10/K2-10 (EN ) TVOC Godkända utsläpp (EN ISO ) Formaldehyde Godkända utsläpp (EN 717-1) Urea formaldehyde Inget tillsatt Återvunnet material 17% Post konsument Certifierat trä FSC tillgänglig, Certificat-kod: SCS-COC EPD Tillgänglig Tillverkningsplats Stad: Gustafs / land: Sverige Livstid Förväntad > 50 år Gustafs Scandinavia AB Stationsvägen 1 SE Gustafs, Sweden Tel: +46 (0) info@gustafs.com DESIGNED FOR EYES AND EARS 6/6
