1 utfärdad av ackrediterat provningslaboratorium Kontaktperson RISE Fredrik Öberg P04181rev1 1 (7) Byggteknik fredrik.oberg@ri.se Saint-Gobain Sweden AB ISOVER Hanne Dybro Billesholm Bestämning av ljudisolering på drevsystem (7 bilagor) Revision 1, Editoriell ändring. Uppdragsgivare Saint-Gobain Sweden AB, ISOVER Provobjekt Olika totallösningar för drevsystem, totalt 6 st., se lista. Se även tabell nedan med principskisser för lösningarna. Fogens bredd var mm (nominell bredd med modulmått är 12,5 mm) och fogens djup var 120 mm för alla mätningar. 1. Tom fog utan foderlisttäckning. 2. Tom fog. Dubbelsidig foderlisttäckning. 3. Drevning med mineralull (glasull). Mineralull i remsor x100 mm. 2 st. dubbelvikta remsor resulterande i totalt ca. 100 mm drevning. Dubbelsidig foderlisttäckning. 4. Mineralullsdrevning som i drevsystem 3, med silikonfogmassa på insidan. Enkelsidig foderlisttäckning på utsidan. 5. Mineralullsdrevning som i drevsystem 3, med silikonfogmassa på insidan. Dubbelsidig foderlisttäckning. 6. Mineralullsdrevning som i drevsystem 3, med dubbelsidig silikonfogmassa. Dubbelsidig foderlisttäckning. 7. Mineralullsdrevning som i drevsystem 3, med dubbelsidig silikonfogmassa utan foderlisttäckning. Tabell 1 Principskisser för de olika drevsystemen. Provobjekt Utsida Insida Postadress Besöksadress Tfn / Fax / E-post Laboratorier ackrediteras av Styrelsen för ackreditering och Box BORÅS Brinellgatan BORÅS info@ri.se teknisk kontroll (SWEDAC) enligt svensk lag. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Ackred.nr Provning ISO/IEC 17025

2 P04181rev1 2 (7) Provobjektets ankomstdatum Omedelbart före test. Provningsdatum Måndag till onsdag Resultat En sammanställning av resultaten visas i tabell 2. Utförliga resultat redovisas i bilagorna. Högre värden på R s,w betyder bättre ljudisolering. Resultaten är endast giltiga för de provade testobjekten. Tabell 2 Resultat. Provobjekt R s,w (db) Bilaga Tom fog Tom fog. Dubbelsidig foderlisttäckning. 2 Mineralullsdrevning och dubbelsidig foderlisttäckning. Mineralullsdrevning med fogmassa på insidan. Enkelsidig foderlisttäckning på utsidan. Mineralullsdrevning med fogmassa på insidan och dubbelsidig foderlisttäckning. Mineralullsdrevning med dubbelsidig fogmassa och dubbelsidig foderlisttäckning. Mineralullsdrevning med dubbelsidig fogmassa, utan foderlisttäckning Fogens maximala vägda ljudreduktionstal, med optimal laboratorietätning uppmättes till R s,max,w = 57 db. De resulterande mätvärdena på R s,w som uppmätts kan användas som direkt jämförelse mellan olika drev-/foglösningar. Förutsatt att korrekt foglängd tas i beaktande, kan mätvärden även användas för att uppskatta ljudisolering hos sammansatta (skilje-)konstruktioner. Mätmetod Mätningarna har utförts enligt de internationella standarderna ISO :2010 and ISO :2016, vilka RISE är ackrediterade för. Ljudreduktionstalet R s har beräknats enligt: R s = L 1 - L lg (S n l/al n ) där L 1 är medelljudtrycksnivån i sändarrummet (db), L 2 är medelljudtrycksnivån i mottagarrummet (db), l är fogens längd (m), S n är referensytan (S n = 1 m 2 ),

3 P04181rev1 3 (7) l n är referenslängden (l n = 1 m), A är mottagarrummets ekvivalenta absorptionsarea (m²). Medelljudtrycksnivåerna har fastställts med hjälp av roterande mikrofonstativ (radie >1,1 m) och digital frekvensanalysator. En rörlig högtalare har använts i sändarrummet. Under mättiden 128 s har den rört sig upp och ner längs en bana tvärs över rummet. Utvärdering Resultaten har utvärderats med avseende på vägt reduktionstal i laboratorium R s,w enligt internationell standard SS-EN ISO 717-1:1996. I mätbilagorna redovisas R s,w, (C;C tr ) samt (C -31 ;C tr,-31 ) och (C -00 ;C tr,-00 ). Dessa anpassningstermer definieras i ISO 717-1:1996. Anpassningstermerna kan läggas till R s,w för att erhålla anpassning till olika bullerspektra. C avser anpassning till typiskt inomhusbuller eller trafikbuller i hög hastighet (dvs större andel högfrekvent buller än trafikbuller i stadsmiljö). C tr avser anpassning till trafikbuller i stadsmiljö enligt NT ACOU 061 och ISO 717-1:1996. (C;C tr ) är beräknade för frekvensområdet Hz, (C - 31;C tr,-31 ) för frekvensområdet -31 samt (C -00 ;C tr,-00 ) för frekvensområdet -00 Hz. Medelreduktionstalet R medel är det aritmetiska medelvärdet av R för de 16 tredjedelsoktaverna Hz.

4 P04181rev1 4 (7) Mätosäkerhet Mätosäkerheten U med avseende på reproducerbarhet enligt ISO är angiven i tabell 3 nedan. Reproducerbarheten anger spridningen i mätdata vid jämförelseprovningar mellan olika laboratorier, med olika mätrum, utrustning, personal mm. Repeterbarheten vid mätningar i samma laboratorium är dock normalt betydligt bättre dvs spridningen i resultat är mindre. Tabellen visar mätosäkerheten U vid täckningsfaktor k=1,96 (motsvarande 95 % konfindensnivå). Tabell 3 Mätosäkerhet U. 1/3 oktavbands centerfrekvens ( Hz ) Osäkerhet U ( db ) 13,3 63 9,0 7, , , , ,1 2 3, , ,5 0 3,5 6 3,5 0 3, ,5 12 3, , ,5 20 3,7 31 3, ,7 00 5,5 Mätrum Som mätrum utnyttjades övre luftljudslaboratoriet för dörrar och fönster, där sändar- och mottagarummets volymer är 106 respektive 129 m 3. Laboratorieöppningen hade modulmåtten M12 x M12 (1200 x 1200 mm). Montering Montering utfördes med målet att skapa en fog/glipa i laboratorieväggen, som beskrivet i ISO :2016 annex J. Ett 12 cm tjockt stålfönster (med betydande ljudisolering) monterades in i laboratorieöppningen. Storleken på fönstret var sådant att glipan mot öppningen blev mm bred runtom. Denna bredd motsvarar nominell glipa när fönster- eller dörrkarmar monteras i väggöppningar. Den totala längden på fogglipan var 4,72 m. Stålfönstret placerades i liv med laboratorieöppningen på mottagarrumssidan, som fick motsvara utsidan. Laboratorieväggens totala tjocklek var 395 mm (tvårumsmontering).

5 P04181rev1 5 (7) Silikonfogmassan applicerades direkt mot drevning och tilläts torka i 24 timmar. Resultatet från mätningarna jämfördes med laboratoriets optimala tätning (maximalt ljudreduktionstal för fog R s,max ), vilket i praktiken betyder dubbelsidig tätning samt drevning. Detta utfördes genom att applicera både tejp och lera på båda sidor om fogen, ovanpå provobjektets dubbelsidiga silikontätning med mineralullsdrev utan foderlister (i praktiken drevsystem 7). Utrustning Instrument Tillverkare Typ Serie / SP nr. Mikrofoner Brüel & Kjær " Förförstärkare Brüel & Kjær " Spänningsaggregat Brüel & Kjær " Mikrofonbommar Brüel & Kjær " Analysator Norsonic Kalibrator Brüel & Kjær Mätprogram SP Acoustic Ver 2.0.8

6 P04181rev1 6 (7) Bilder på provobjektet Bild 1 Mottagarrummet (utsida), drevsystem 1. Tom fog. Bild 2 Sändarrummet (insida), drevsystem 6. Träbeklädnad som motsvarar foderlister (eller annan väggbeklädnad/skivmaterial).

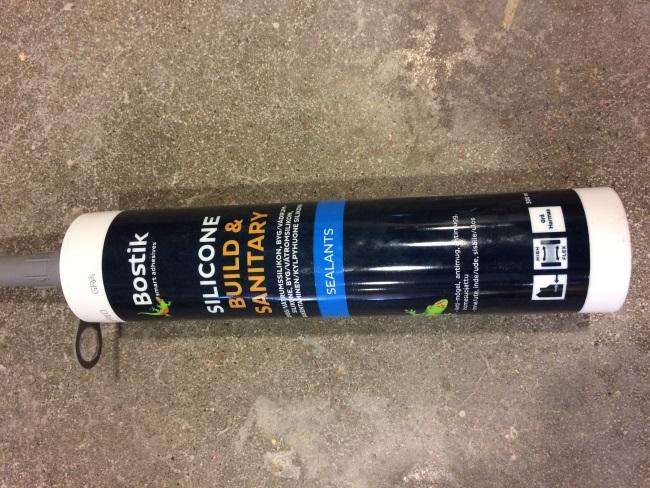

7 P04181rev1 7 (7) Bild 3 Fogmassan. Bild 4 Mineralullsisoleringen (drevningsremsor). Byggteknik - Ljud och vibration Utfört av Granskat av Signature 1 Signature 2 Fredrik Öberg Krister Larsson Bilagor

8 P04181rev1 1 (1) Bilaga 1 Ljudreduktionstal enligt SS EN ISO Uppdragsgivare: Provobjekt: Isover Tom fog utan foderlisttäckning. Mätdatum: Mottagarrumsvolym: Foglängd l: Maximalt vägt ljudreduktionstal för fog R s,max,w 129 m3 4,72 m 57 db Resultat: Vägt ljudreduktionstal för fog, R s,w och korrektionstermer. Reduction index (db) Interval for calculation of Rs,w (Hz) R s (db) 15, ,3 24, , , , ,1 2 17, , ,4 0 18,3 6 18,9 0 16, , , , , , , , ,6-10 Rs Reference R s,w (C; Ctr) R mean 15 (0;0) (0;0) (0;0) 16, (Hz) Sum. dev. Max. dev. 27,8 7,0 12 Denna bilaga är del av en rapport som skall återges i sin helhet om inte utfärdaren gett skriftlig tillåtelse till annat.

9 P04181rev1 1 (1) Bilaga 2 Ljudreduktionstal enligt SS EN ISO Uppdragsgivare: Provobjekt: Isover Tom fog med dubbelsidig foderlisttäckning. Mätdatum: Mottagarrumsvolym: Foglängd l: Maximalt vägt ljudreduktionstal för fog R s,max,w 129 m3 4,72 m 57 db Resultat: Vägt ljudreduktionstal för fog, R s,w och korrektionstermer. 60 Reduction index (db) Interval for calculation of Rs,w (Hz) R s (db) 31, ,2 38, , , , ,1 2 26, , ,0 0 25,1 6 24,5 0 27, , ,9 1600, , , , , ,2 0 Rs Reference R s,w (C; Ctr) R mean (0;-1) (0;-1) (0;-1) 29, (Hz) Sum. dev. Max. dev. 26,4 6,5 6 Denna bilaga är del av en rapport som skall återges i sin helhet om inte utfärdaren gett skriftlig tillåtelse till annat.

10 P04181rev1 1 (1) Bilaga 3 Uppdragsgivare: Isover Provobjekt: Mätdatum: Ljudreduktionstal enligt SS EN ISO Drevning med mineralull (glasull), djup ca. 100 mm (2 st. dubbelvikta remsor). Dubbelsidig foderlisttäckning Mottagarrumsvolym: Foglängd l: Maximalt vägt ljudreduktionstal för fog R s,max,w 129 m3 4,72 m 57 db Resultat: Vägt ljudreduktionstal för fog, R s,w och korrektionstermer. Reduction index (db) Interval for calculation of Rs,w (Hz) R s (db) 31, ,2 45, , , , ,6 2 45, , ,0 0 49,1 6 52,3 0 54, , , , , , , , ,9 R s,w Rs Reference (C; Ctr) R mean (-1;-4) (-2;-6) (-1;-6) 51, (Hz) Sum. dev. Max. dev. 28,9 7,0 400 Denna bilaga är del av en rapport som skall återges i sin helhet om inte utfärdaren gett skriftlig tillåtelse till annat.

11 P04181rev1 1 (1) Bilaga 4 Uppdragsgivare: Isover Provobjekt: Mätdatum: Ljudreduktionstal enligt SS EN ISO Drevning med mineralull (glasull), djup ca. 100 mm (2 st. dubbelvikta remsor) och silikonfogmassa på insidan. Foderlist på utsidan Mottagarrumsvolym: Foglängd l: Maximalt vägt ljudreduktionstal för fog R s,max,w 129 m3 4,72 m 57 db Resultat: Vägt ljudreduktionstal för fog, R s,w och korrektionstermer. Reduction index (db) Interval for calculation of Rs,w (Hz) R s (db) 31, ,2 45, , , , ,6 2 47, ,4 400,3 0 51,9 6 54,5 0 56, , , , , , , , ,7 R s,w Rs Reference (C; Ctr) R mean (-1;-4) (-2;-7) (-1;-7) 53, (Hz) Sum. dev. Max. dev. 28,6 5,7 400 Denna bilaga är del av en rapport som skall återges i sin helhet om inte utfärdaren gett skriftlig tillåtelse till annat.

12 P04181rev1 1 (1) Bilaga 5 Uppdragsgivare: Isover Provobjekt: Mätdatum: Ljudreduktionstal enligt SS EN ISO Drevning med mineralull (glasull), djup ca. 100 mm (2 st. dubbelvikta remsor). Silikonfogmassa på insidan och dubbelsidig foderlisttäckning Mottagarrumsvolym: Foglängd l: Maximalt vägt ljudreduktionstal för fog R s,max,w 129 m3 4,72 m 57 db Resultat: Vägt ljudreduktionstal för fog, R s,w och korrektionstermer. Reduction index (db) Interval for calculation of Rs,w (Hz) R s (db) 31, ,2 45, , , , ,6 2 47, ,4 400,3 0 51,9 6 54,5 0 56, , , , , , , , ,7 R s,w Rs Reference (C; Ctr) R mean (-1;-4) (-1;-6) (-1;-6) 52, (Hz) Sum. dev. Max. dev. 31,0 4,7 400 Denna bilaga är del av en rapport som skall återges i sin helhet om inte utfärdaren gett skriftlig tillåtelse till annat.

13 P04181rev1 1 (1) Bilaga 6 Uppdragsgivare: Isover Provobjekt: Mätdatum: Ljudreduktionstal enligt SS EN ISO Drevning med mineralull (glasull), djup ca. 100 mm (2 st. dubbelvikta remsor). Dubbelsidig silikonfogmassa och dubbelsidig foderlisttäckning Mottagarrumsvolym: Foglängd l: Maximalt vägt ljudreduktionstal för fog R s,max,w 129 m3 4,72 m 57 db Resultat: Vägt ljudreduktionstal för fog, R s,w och korrektionstermer. Reduction index (db) Interval for calculation of Rs,w (Hz) R s (db) 31, ,2 45, , , , ,6 2 47, ,4 400,3 0 51,9 6 54,5 0 56, , , , , , , , ,7 R s,w Rs Reference (C; Ctr) R mean (-1;-3) (-1;-5) (0;-5) 51, (Hz) Sum. dev. Max. dev. 27,6 4,9 20 Denna bilaga är del av en rapport som skall återges i sin helhet om inte utfärdaren gett skriftlig tillåtelse till annat.

14 P04181rev1 1 (1) Bilaga 7 Uppdragsgivare: Isover Provobjekt: Mätdatum: Ljudreduktionstal enligt SS EN ISO Drevning med mineralull (glasull), djup ca. 100 mm (2 st. dubbelvikta remsor). Dubbelsidig silikonfogmassa Mottagarrumsvolym: Foglängd l: Maximalt vägt ljudreduktionstal för fog R s,max,w 129 m3 4,72 m 57 db Resultat: Vägt ljudreduktionstal för fog, R s,w och korrektionstermer. Reduction index (db) Interval for calculation of Rs,w (Hz) R s (db) 31, ,2 45, , , , ,6 2 47, ,4 400,3 0 51,9 6 54,5 0 56, , , , , , , , ,7 R s,w Rs Reference (C; Ctr) R mean (-1;-4) (-2;-7) (-1;-7) 53, (Hz) Sum. dev. Max. dev. 28,6 5,7 400 Denna bilaga är del av en rapport som skall återges i sin helhet om inte utfärdaren gett skriftlig tillåtelse till annat.
