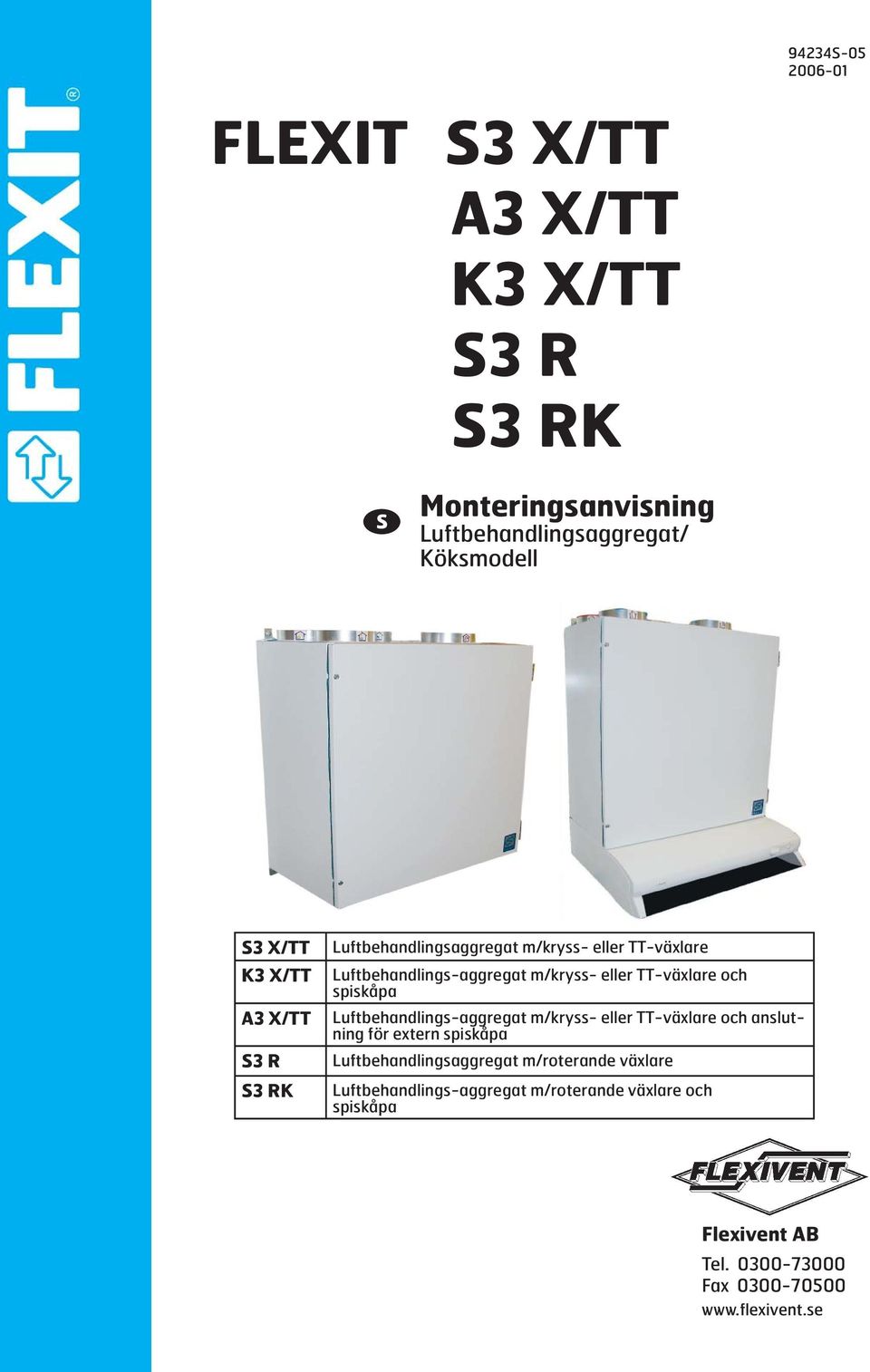

1 944S FLEXIT S X/TT A X/TT K X/TT S R S RK Monteringsanvisning Luftbehandlingsaggregat/ Köksmodell S X/TT K X/TT A X/TT S R S RK Luftbehandlingsaggregat m/kryss- eller TT-växlare Luftbehandlings-aggregat m/kryss- eller TT-växlare och spiskåpa Luftbehandlings-aggregat m/kryss- eller TT-växlare och anslutning för extern spiskåpa Luftbehandlingsaggregat m/roterande växlare Luftbehandlings-aggregat m/roterande växlare och spiskåpa Flexivent AB Tel Fax

2 Innehåll 1 Montering av S X/TT 1.1 Placering 1. Dränering Montering av K X 4. 1 Placering 4. Dränering 4 Måttskisser 5.1 Måttskiss S X 5. Måttskiss K X 5 4 Montering av S R Placering 6 5 Montering av S RK 7 6 Måttskisser Måttskiss S R 8 6. Måttskiss S RK 8 7 Anslutningar SX/R,A X/R, K X/R 9 8 Elanslutning 9 9 Montering av skåpdörr 9 10 Montering av spiskåpa Tekniska data Montering av spiskåpa på K Montering av extern spiskåpa Justering av spiskåpa (A- och K-modeller) Grundventilation Forcerad ventilation Tryckfallsmättning 11 1 Justeringskurvor K X/TT Grundventilation K X/ K TT 1 1. Forcerad ventilation K X/ K TT 1 1 Justeringskurvor A X/TT Grundventilation A X/ A TT 1 1. Forcerad ventilation A X/ A TT 1 14 Justeringskurvor S RK Grundventilation S RK Forcerad ventilation S RK Justering av aggregat Inställning Inställningsmöjligheter på styrkort Slutkontroll Tekniska data 16 Symboler som används Den här produkten har en mängd symboler som används för märkning av själva produkten samt i installations- och användardokumentation. Här följer en förklaring till några av de vanligaste symbolerna. TILLUFT FRÅNLUFT VÄXLARE/ SOMMARKASSETT EFTERVÄRMETERMOSTAT AVLUFT UTELUFT

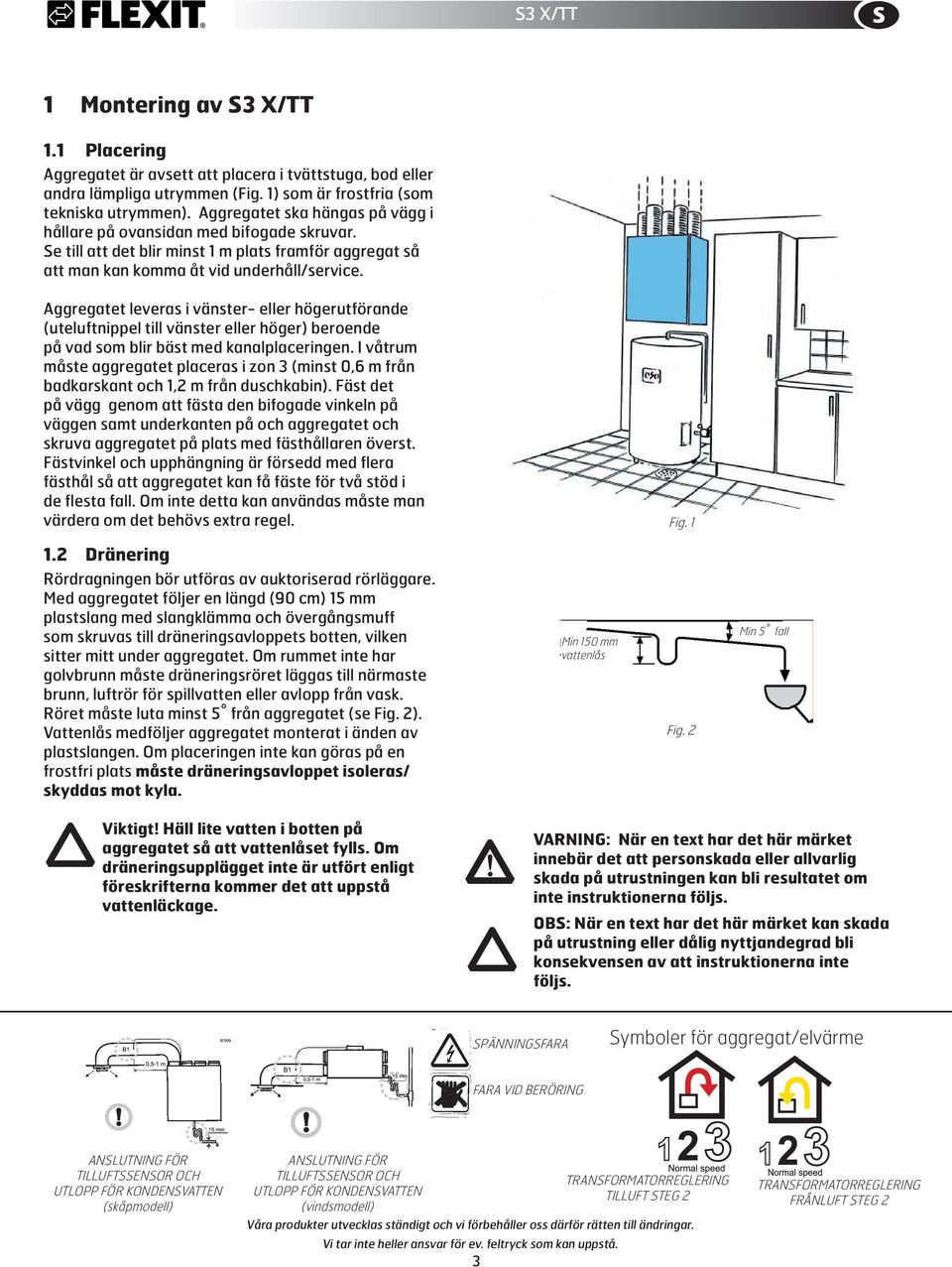

3 S X/TT 1 Montering av S X/TT 1.1 Placering Aggregatet är avsett att placera i tvättstuga, bod eller andra lämpliga utrymmen (Fig. 1) som är frostfria (som tekniska utrymmen). Aggregatet ska hängas på vägg i hållare på ovansidan med bifogade skruvar. Se till att det blir minst 1 m plats framför aggregat så att man kan komma åt vid underhåll/service. Aggregatet leveras i vänster- eller högerutförande (uteluftnippel till vänster eller höger) beroende på vad som blir bäst med kanalplaceringen. I våtrum måste aggregatet placeras i zon (minst 0,6 m från badkarskant och 1, m från duschkabin). Fäst det på vägg genom att fästa den bifogade vinkeln på väggen samt underkanten på och aggregatet och skruva aggregatet på plats med fästhållaren överst. Fästvinkel och upphängning är försedd med flera fästhål så att aggregatet kan få fäste för två stöd i de flesta fall. Om inte detta kan användas måste man värdera om det behövs extra regel. Fig Dränering Rördragningen bör utföras av auktoriserad rörläggare. Med aggregatet följer en längd (90 cm) 15 mm plastslang med slangklämma och övergångsmuff som skruvas till dräneringsavloppets botten, vilken sitter mitt under aggregatet. Om rummet inte har golvbrunn måste dräneringsröret läggas till närmaste brunn, luftrör för spillvatten eller avlopp från vask. Röret måste luta minst 5 från aggregatet (se Fig. ). Vattenlås medföljer aggregatet monterat i änden av plastslangen. Om placeringen inte kan göras på en frostfri plats måste dräneringsavloppet isoleras/ skyddas mot kyla. Min 150 mm vattenlås Fig. Min 5 fall Viktigt! Häll lite vatten i botten på aggregatet så att vattenlåset fylls. Om dräneringsupplägget inte är utfört enligt föreskrifterna kommer det att uppstå vattenläckage.! VARNING: När en text har det här märket innebär det att personskada eller allvarlig skada på utrustningen kan bli resultatet om inte instruktionerna följs. OBS: När en text har det här märket kan skada på utrustning eller dålig nyttjandegrad bli konsekvensen av att instruktionerna inte följs. SPÄNNINGSFARA Symboler för aggregat/elvärme FARA VID BERÖRING ANSLUTNING FÖR TILLUFTSSENSOR OCH UTLOPP FÖR KONDENSVATTEN (skåpmodell) ANSLUTNING FÖR TILLUFTSSENSOR OCH UTLOPP FÖR KONDENSVATTEN (vindsmodell) Vi tar inte heller ansvar för ev. feltryck som kan uppstå. TRANSFORMATORREGLERING TILLUFT STEG Våra produkter utvecklas ständigt och vi förbehåller oss därför rätten till ändringar. TRANSFORMATORREGLERING FRÅNLUFT STEG

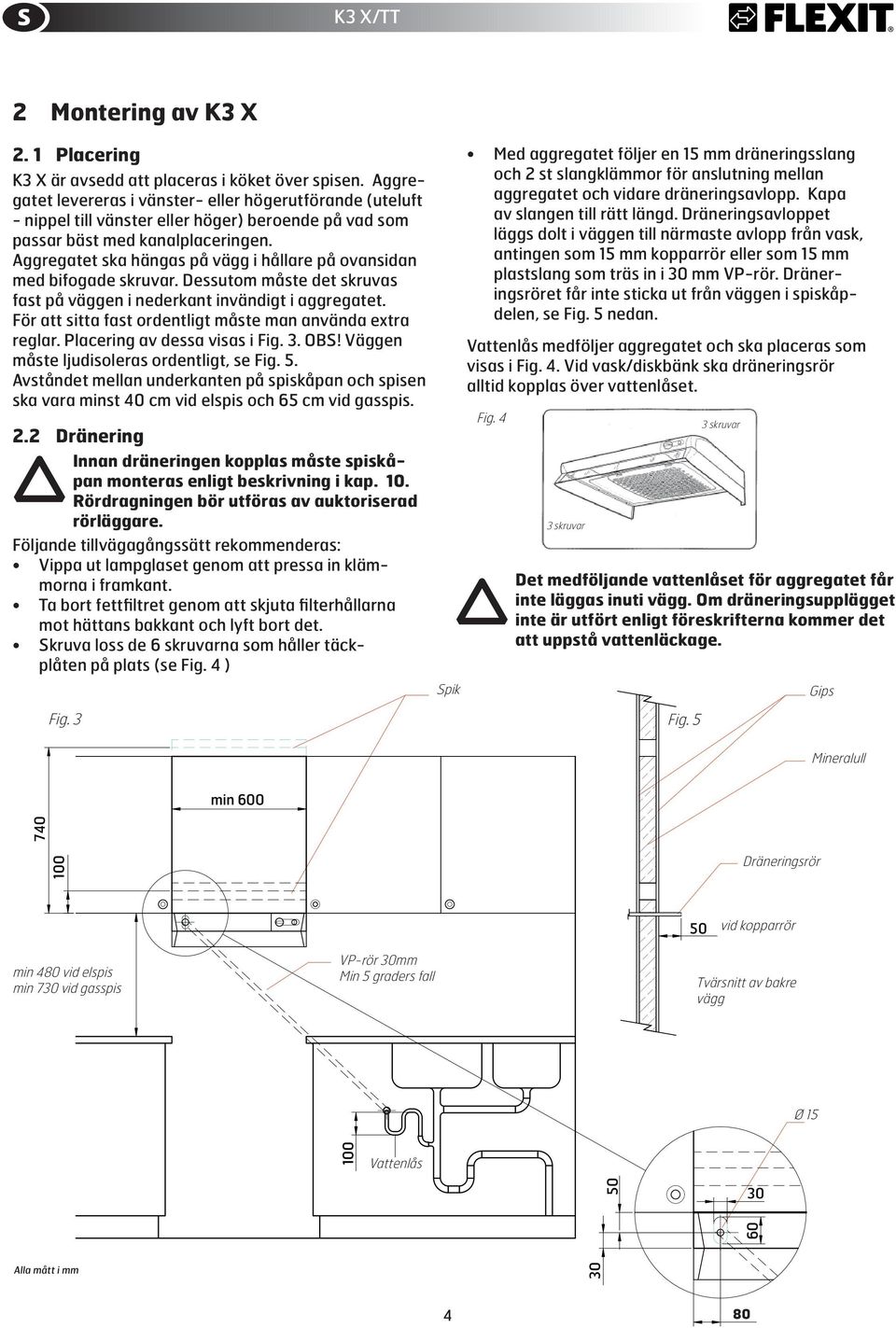

4 K X/TT Montering av K X. 1 Placering K X är avsedd att placeras i köket över spisen. Aggregatet levereras i vänster- eller högerutförande (uteluft - nippel till vänster eller höger) beroende på vad som passar bäst med kanalplaceringen. Aggregatet ska hängas på vägg i hållare på ovansidan med bifogade skruvar. Dessutom måste det skruvas fast på väggen i nederkant invändigt i aggregatet. För att sitta fast ordentligt måste man använda extra reglar. Placering av dessa visas i Fig.. OBS! Väggen måste ljudisoleras ordentligt, se Fig. 5. Avståndet mellan underkanten på spiskåpan och spisen ska vara minst 40 cm vid elspis och 65 cm vid gasspis.. Dränering Innan dräneringen kopplas måste spiskåpan monteras enligt beskrivning i kap. 10. Rördragningen bör utföras av auktoriserad rörläggare. Följande tillvägagångssätt rekommenderas: Vippa ut lampglaset genom att pressa in klämmorna i framkant. Ta bort fettfiltret genom att skjuta filterhållarna mot hättans bakkant och lyft bort det. Skruva loss de 6 skruvarna som håller täckplåten på plats (se Fig. 4 ) Spik Med aggregatet följer en 15 mm dräneringsslang och st slangklämmor för anslutning mellan aggregatet och vidare dräneringsavlopp. Kapa av slangen till rätt längd. Dräneringsavloppet läggs dolt i väggen till närmaste avlopp från vask, antingen som 15 mm kopparrör eller som 15 mm plastslang som träs in i 0 mm VP-rör. Dräneringsröret får inte sticka ut från väggen i spiskåpdelen, se Fig. 5 nedan. Vattenlås medföljer aggregatet och ska placeras som visas i Fig. 4. Vid vask/diskbänk ska dräneringsrör alltid kopplas över vattenlåset. Fig. 4 skruvar skruvar Det medföljande vattenlåset för aggregatet får inte läggas inuti vägg. Om dräneringsupplägget inte är utfört enligt föreskrifterna kommer det att uppstå vattenläckage. Gips Fig. Fig. 5 Mineralull Dräneringsrör vid kopparrör min 480 vid elspis min 70 vid gasspis VP-rör 0mm Min 5 graders fall Tvärsnitt av bakre vägg Ø 15 Vattenlås Alla mått i mm 4 80

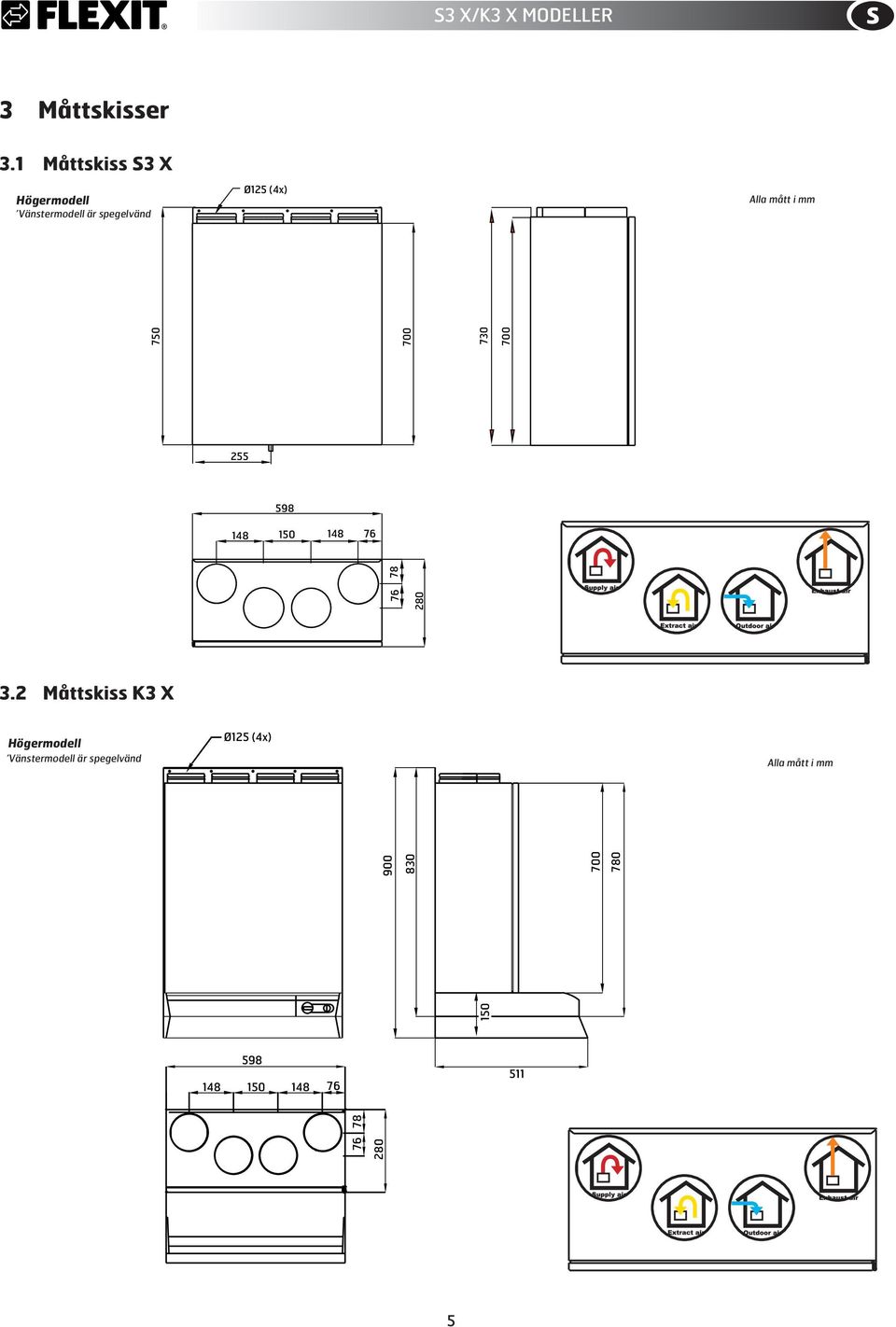

5 S X/K X MODELLER Måttskisser.1 Måttskiss S X Högermodell Vänstermodell är spegelvänd Alla mått i mm. Måttskiss K X Högermodell Vänstermodell är spegelvänd Alla mått i mm 5

6 S R 4 Montering av S R 4.1 Placering Aggregatet är avsett att placera i tvättstuga, bod eller andra lämpliga utrymmen. Monteringsalternativ för aggragatet: Väggmontering (Fig. 5A) Takmontering (Fig. 6A) Liggande montering (Fig. 7A) Aggregatet leveras i vänster- eller högerutförande (uteluftnippel till vänster eller höger) beroende på vad som blir bäst med kanalplaceringen. I våtrum måste aggregatet placeras i zon (minst 0,6 m från badkarskant och 1, m från duschkabin). Se till att det blir minst 1 m plats framför aggregat så att man kan komma åt vid underhåll/service. Fästvinklar och upphängning är försedd med flera fäst hål så att aggregatet kan fästas i två stöd. Om inte detta är möjligt måste man värdera om det behövs extra regel. Väggmontering Vid väggmontering används de bifogade vägghållarna (Fig. 5B) Upphängningsskenan skruvas fast i väggen med de bifogade skruvarna. Aggregatet hängs på plats på skenan. Fäst aggregatet i underkant med bifogad fästvinkel. Fig. 5B Takmontering Vid takmontering används de bifogade takhållarna (Fig. 6B) Fäst de små hållarna (4 st.) på aggregatet i de förmonterade blindmuttrarna med bifogade skruvar med försänkt skalle (8st.). Montera upphängningsskenorna i taket med bifogade skruvar. Lyft aggregatet på plats. Hållarna på aggregatet ska låsa sig i de takmonterade skenorna. Fig. 6B! Fig. 5A Fig. 6 A FÖR TAKMONTERADE AGGREGAT: Se upp med dörrarna vid öppning av aggregat. Dessa öppnas snabbt vid lossning av sista skruven. Var även uppmärksam då man tar bort komponenter, håll emot när du lossar sista skruven för att undvika att saker faller ner. Rotor kräver extra uppmärksamhet pga. tyngden. Fästhålen längst ut ( på varje sida) måste fästas i bjälklag eller betongtak. Använd minst 8 skruvar. 6 Fig. 7 Liggande montering (Fig. 7) på vind kräver inga hållare. Aggregatet bör inte placeras precis över sovrum pga. ljudet. Montera på ett fast underlag (gips/spånplatta) som är vågrätt. Lägg skivan på en exta fast skiva av mineralull om det finns behov av extra ljuddämpning.

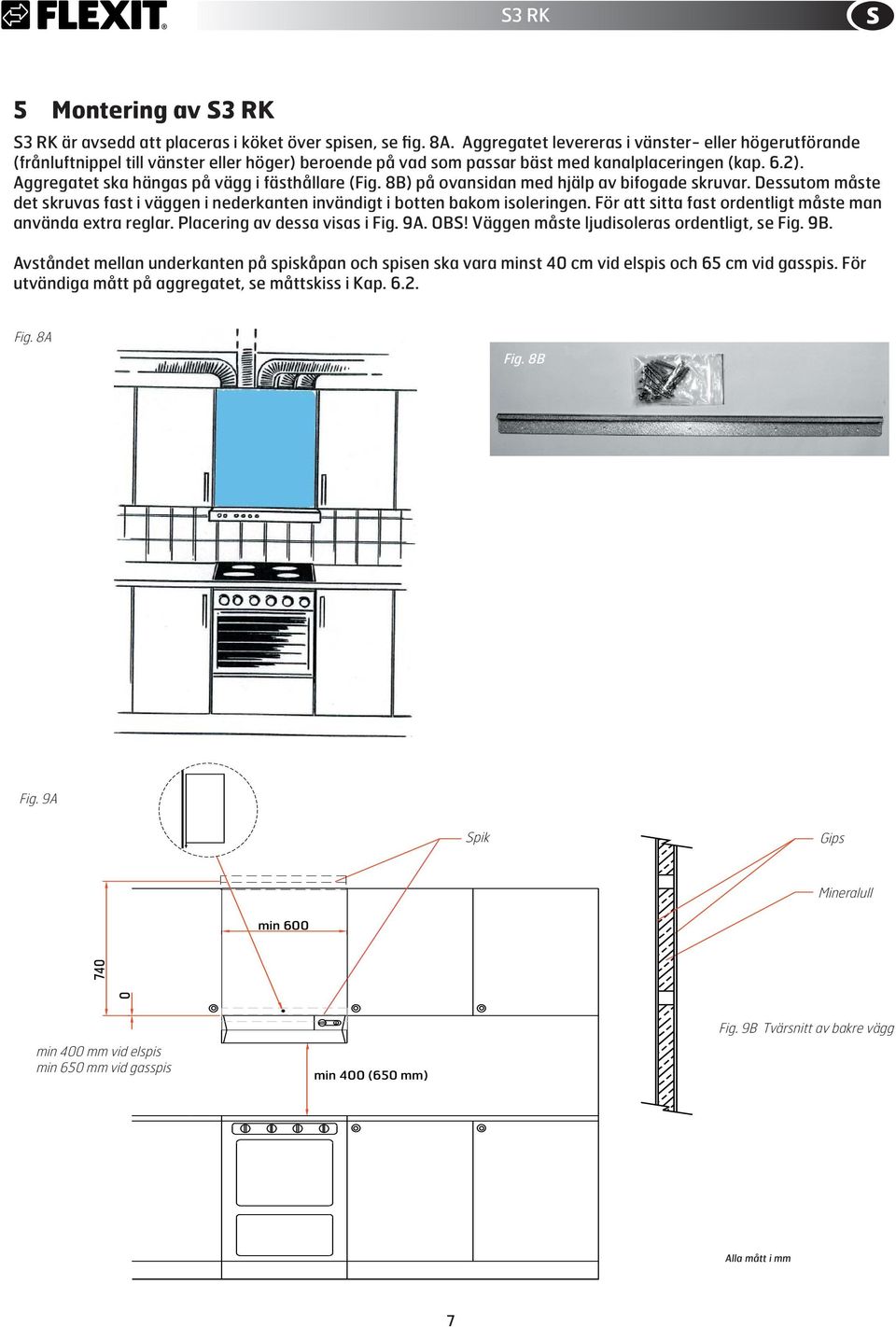

7 S RK 5 Montering av S RK S RK är avsedd att placeras i köket över spisen, se fig. 8A. Aggregatet levereras i vänster- eller högerutförande (frånluftnippel till vänster eller höger) beroende på vad som passar bäst med kanalplaceringen (kap. 6.). Aggregatet ska hängas på vägg i fästhållare (Fig. 8B) på ovansidan med hjälp av bifogade skruvar. Dessutom måste det skruvas fast i väggen i nederkanten invändigt i botten bakom isoleringen. För att sitta fast ordentligt måste man använda extra reglar. Placering av dessa visas i Fig. 9A. OBS! Väggen måste ljudisoleras ordentligt, se Fig. 9B. Avståndet mellan underkanten på spiskåpan och spisen ska vara minst 40 cm vid elspis och 65 cm vid gasspis. För utvändiga mått på aggregatet, se måttskiss i Kap. 6.. Fig. 8A Fig. 8B Fig. 9A Spik Gips Mineralull min 400 mm vid elspis min 650 mm vid gasspis Fig. 9B Tvärsnitt av bakre vägg Alla mått i mm 7

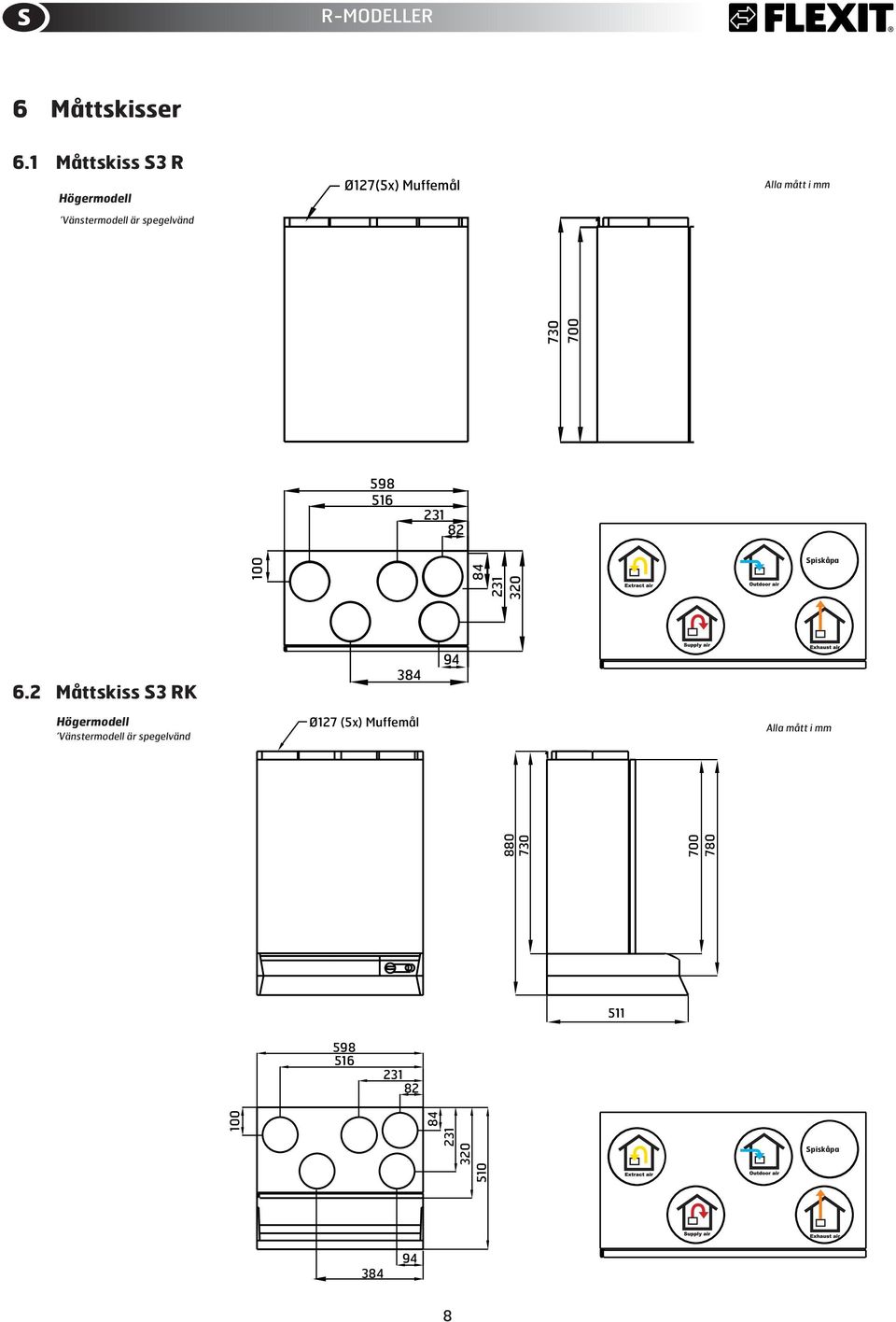

8 R-MODELLER 6 Måttskisser 6.1 Måttskiss S R Högermodell Vänstermodell är spegelvänd Alla mått i mm Spiskåpa 6. Måttskiss S RK Högermodell Vänstermodell är spegelvänd Alla mått i mm Spiskåpa 8

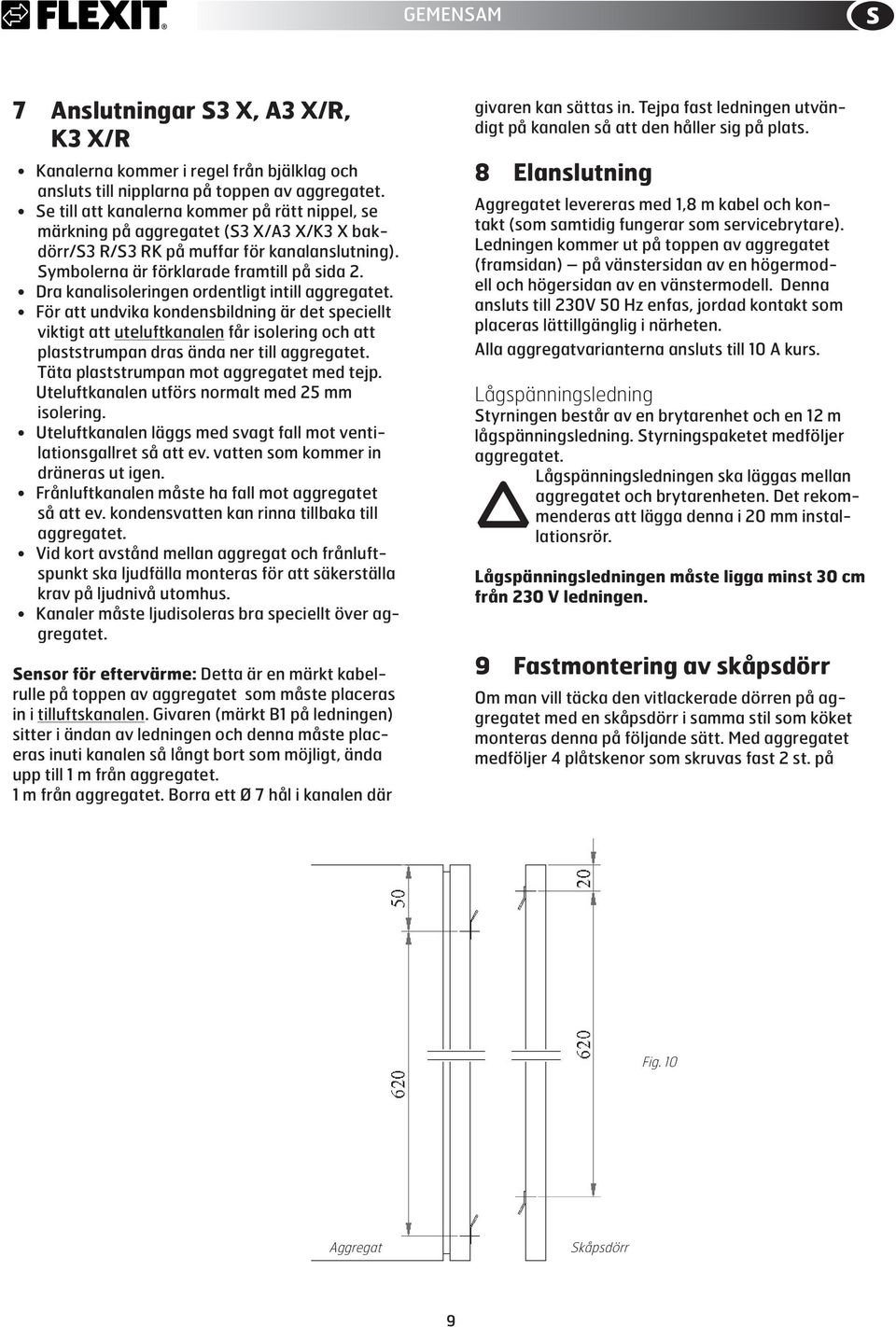

9 GEMENSAM 7 Anslutningar S X, A X/R, K X/R Kanalerna kommer i regel från bjälklag och ansluts till nipplarna på toppen av aggregatet. Se till att kanalerna kommer på rätt nippel, se märkning på aggregatet (S X/A X/K X bakdörr/s R/S RK på muffar för kanalanslutning). Symbolerna är förklarade framtill på sida. Dra kanalisoleringen ordentligt intill aggregatet. För att undvika kondensbildning är det speciellt viktigt att uteluftkanalen får isolering och att plaststrumpan dras ända ner till aggregatet. Täta plaststrumpan mot aggregatet med tejp. Uteluftkanalen utförs normalt med 5 mm isolering. Uteluftkanalen läggs med svagt fall mot ventilationsgallret så att ev. vatten som kommer in dräneras ut igen. Frånluftkanalen måste ha fall mot aggregatet så att ev. kondensvatten kan rinna tillbaka till aggregatet. Vid kort avstånd mellan aggregat och frånluftspunkt ska ljudfälla monteras för att säkerställa krav på ljudnivå utomhus. Kanaler måste ljudisoleras bra speciellt över aggregatet. Sensor för eftervärme: Detta är en märkt kabelrulle på toppen av aggregatet som måste placeras in i tilluftskanalen. Givaren (märkt B1 på ledningen) sitter i ändan av ledningen och denna måste placeras inuti kanalen så långt bort som möjligt, ända upp till 1 m från aggregatet. 1 m från aggregatet. Borra ett Ø 7 hål i kanalen där givaren kan sättas in. Tejpa fast ledningen utvändigt på kanalen så att den håller sig på plats. 8 Elanslutning Aggregatet levereras med 1,8 m kabel och kontakt (som samtidig fungerar som servicebrytare). Ledningen kommer ut på toppen av aggregatet (framsidan) på vänstersidan av en högermodell och högersidan av en vänstermodell. Denna ansluts till 0V 50 Hz enfas, jordad kontakt som placeras lättillgänglig i närheten. Alla aggregatvarianterna ansluts till 10 A kurs. Lågspänningsledning Styrningen består av en brytarenhet och en 1 m lågspänningsledning. Styrningspaketet medföljer aggregatet. Lågspänningsledningen ska läggas mellan aggregatet och brytarenheten. Det rekommenderas att lägga denna i 0 mm installationsrör. Lågspänningsledningen måste ligga minst 0 cm från 0 V ledningen. 9 Fastmontering av skåpsdörr Om man vill täcka den vitlackerade dörren på aggregatet med en skåpsdörr i samma stil som köket monteras denna på följande sätt. Med aggregatet medföljer 4 plåtskenor som skruvas fast st. på Fig. 10 Aggregat Skåpsdörr 9

10 GEMENSAM-SPISKÅPA 10 Montering av spiskåpa 10.1 Tekniska data Bredd: Elanslutning: Belysning: 60 cm 0 V jordat Lysrör sockel G 11 W 10. Montering av spiskåpa på K Montering av anslutning med spjäll Anslutningen ligger vid leveransen inuti volymkåpan. Spjällaxeln A placeras i bygeln under spjällocket, se fig. 11. Se till att fästena B hamnar under skivkanten. Anslutningen snäpps fast. Montering av volymkåpa Volymkåpan placeras under K aggregatet och sätts fast med de 4 M4-skruvar med försänkt skalle som medföljer, se fig. 1. Avståndet vertikalt mellan spis och volymkåpa måste vara minst 40 cm. Vid gasspis ökas avståndet till 65 cm. Elinstallation Spiskåpan levereras med sladd och kontakt som ansluts till K aggregatet. 10. Montering av extern spiskåpa Montering av anslutning med spjäll Anslutningen ligger vid leveransen inuti volymkåpan. Spjällaxeln A placeras i bygeln under spjällocket, se fig. 11. Se till att fästena B hamnar under skivkanten. Anslutningen snäpps fast. Montering av volymkåpa Volymkåpan ska placeras under eller infällt i skåpsraden, se fig. 1. Avståndet mellan spis och volymkåpa måste vara minst 40 cm. Vid gasspis ökas avståndet till 65 cm. Volymkåpan kan även monteras med hjälp av väggfästen som kan köpas som tillbehör, Fig. 14. Anvisning för montering av tillbehör följer med tillbehöret. Elinstallation Spiskåpan levereras med kabel och jordad sladd för anslutning till jordat uttag. Sladden mellan spiskåpan och aggregatet skarvas och kopplas in på styrkortets kopplingsplintar i aggregatet. Sladdarna kopplas in till kopplingsplintarna VK och UR, se fig. 15. Vilken färg det är på sladden som kopplas till kopplingsplintarna spelar ingen roll. Sladden som dras mellan spiskåpan och aggregatet ska minst vara av typen x 0,75 mm. Spänningen som går mellan enheterna är på 4V DC. Installation ska utföras av auktoriserad fackman. VK UR Fig. 11 Fig. 1 Fig. 1 Fig. 14 Injustering Innan spiskåpan justeras, se Kap. 11 och för aggregat se Kap. 1 justeringskurvor. Fig

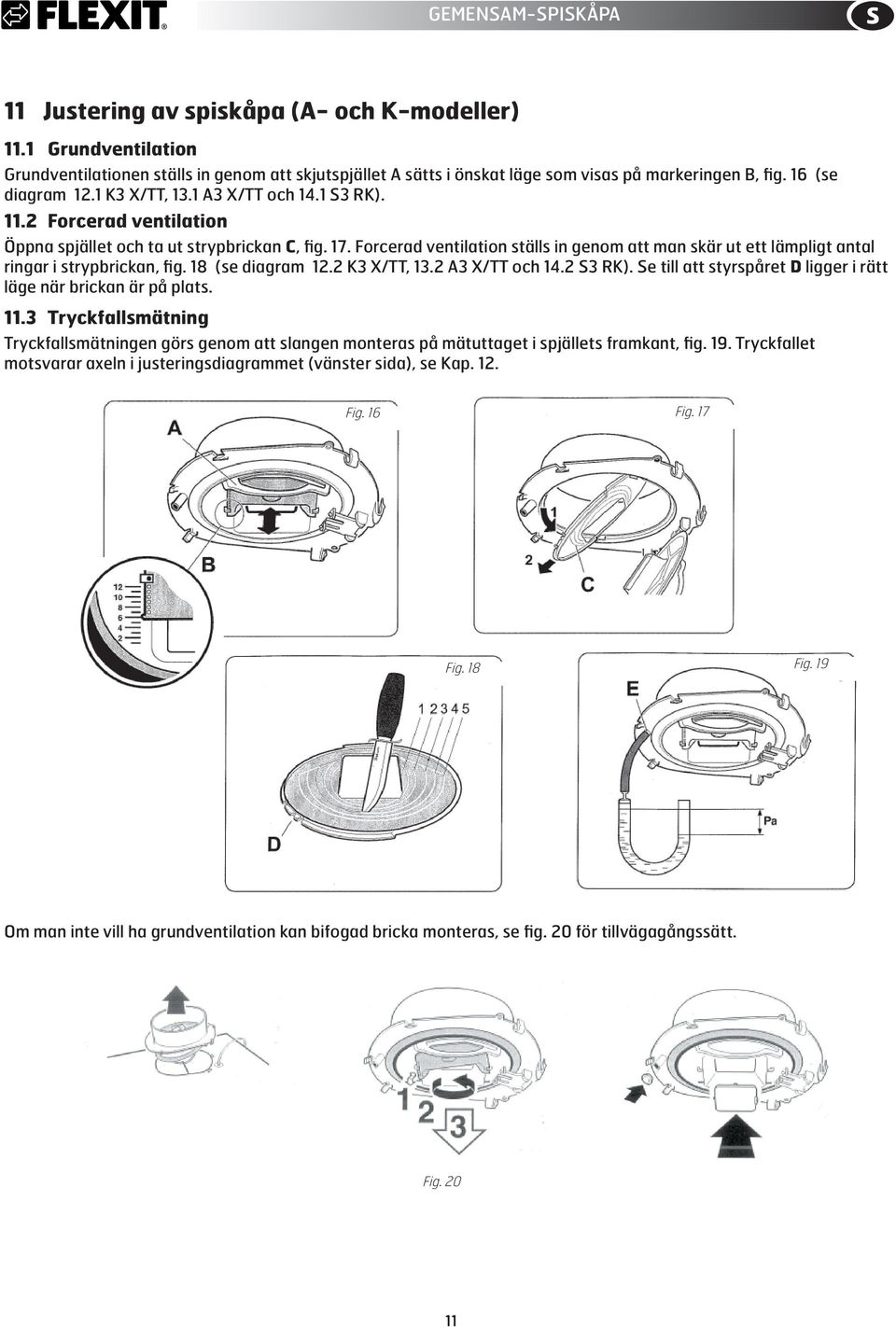

11 GEMENSAM-SPISKÅPA 11 Justering av spiskåpa (A- och K-modeller) 11.1 Grundventilation Grundventilationen ställs in genom att skjutspjället A sätts i önskat läge som visas på markeringen B, fig. 16 (se diagram 1.1 K X/TT, 1.1 A X/TT och 14.1 S RK). 11. Forcerad ventilation Öppna spjället och ta ut strypbrickan C, fig. 17. Forcerad ventilation ställs in genom att man skär ut ett lämpligt antal ringar i strypbrickan, fig. 18 (se diagram 1. K X/TT, 1. A X/TT och 14. S RK). Se till att styrspåret D ligger i rätt läge när brickan är på plats. 11. Tryckfallsmätning Tryckfallsmätningen görs genom att slangen monteras på mätuttaget i spjällets framkant, fig. 19. Tryckfallet motsvarar axeln i justeringsdiagrammet (vänster sida), se Kap. 1. Fig. 16 Fig. 17 Fig. 18 Fig. 19 Om man inte vill ha grundventilation kan bifogad bricka monteras, se fig. 0 för tillvägagångssätt. Fig. 0 11

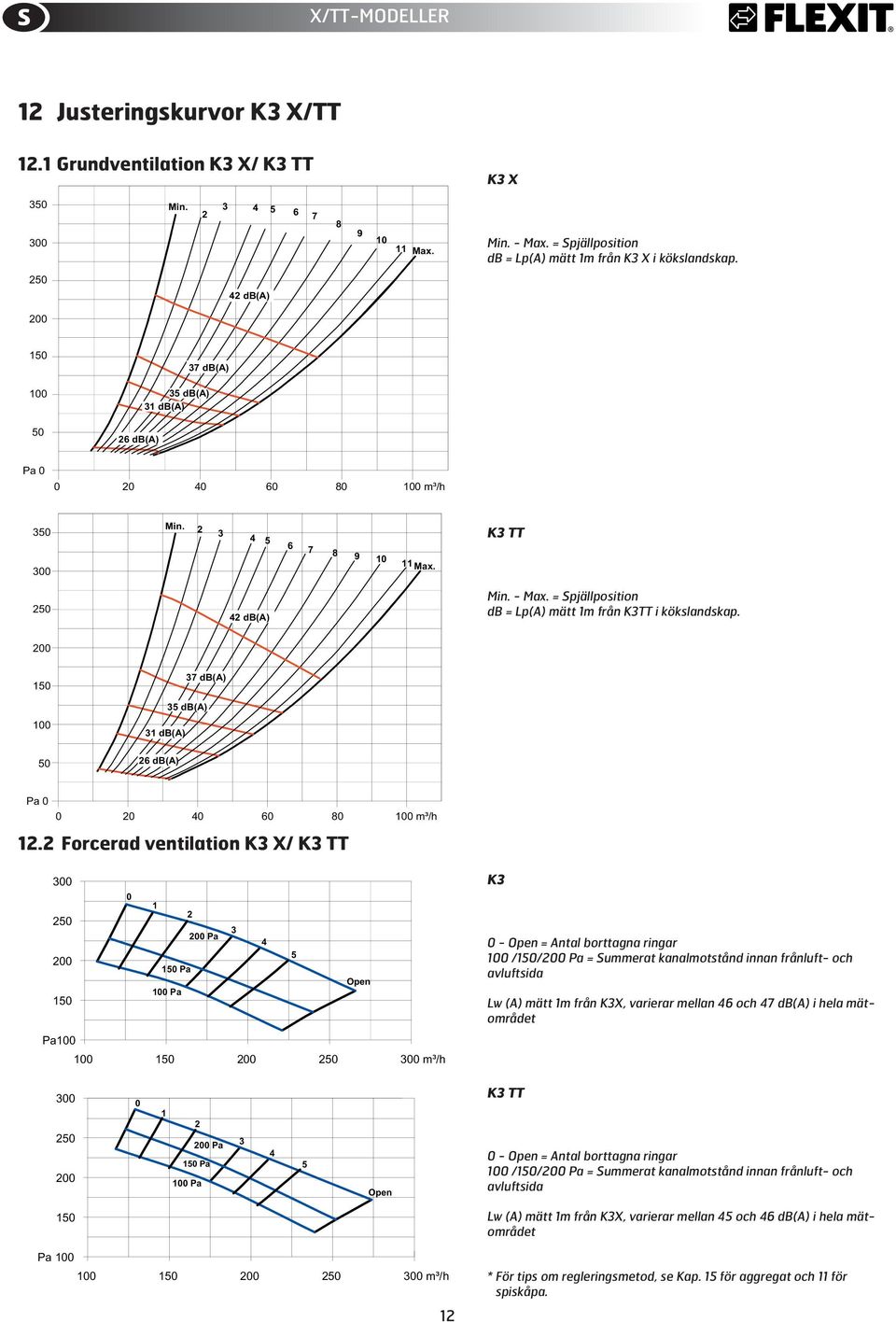

12 X/TT-MODELLER 1 Justeringskurvor K X/TT 1.1 Grundventilation K X/ K TT K X Min Max. Min. - Max. = Spjällposition db = Lp(A) mätt 1m från K X i kökslandskap db(a) db(a) db(a) 5 db(a) 1 db(a) Pa m³/h Min Max. K TT 50 4 db(a) Min. - Max. = Spjällposition db = Lp(A) mätt 1m från KTT i kökslandskap db(a) 5 db(a) 1 db(a) 6 db(a) Pa m³/h 1. Forcerad ventilation K X/ K TT Pa Pa Open 100 Pa 150 Pa m³/h K 0 - Open = Antal borttagna ringar 100 /150/00 Pa = Summerat kanalmotstånd innan frånluft- och avluftsida Lw (A) mätt 1m från KX, varierar mellan 46 och 47 db(a) i hela mätområdet Pa 150 Pa 100 Pa 4 5 Open K TT 0 - Open = Antal borttagna ringar 100 /150/00 Pa = Summerat kanalmotstånd innan frånluft- och avluftsida 150 Lw (A) mätt 1m från KX, varierar mellan 45 och 46 db(a) i hela mätområdet Pa m³/h 1 * För tips om regleringsmetod, se Kap. 15 för aggregat och 11 för spiskåpa.

13 X/TT-MODELLER 1 Justeringskurvor A X/TT 1.1 Grundventilation A X/ A TT 50 A X Min Max. Min. - Max. = Spjällposition db = Lp(A) mätt 1m från spiskåpa i kökslandskap db(a) 150 db(a) 0 db(a) db(a) Pa m³/h Min db(a) Max A TT Min. - Max. = Spjällposition db = Lp(A) mätt 1m från spiskåpa i kökslandskap db(a) db(a) db(a) 50 Pa m³/h 1. Forcerad ventilation A X/ A TT Pa Pa Pa Open Pa m³/h A X 0 - öppen = Antal borttagna ringar 100 /150/00 Pa = Summerat kanalmotstånd innan frånluft- och avluftsida Lw (A) mätt 1m från spiskåpa, varierar mellan 46 och 47 db(a) i hela mätområdet A TT Pa 150 Pa öppen = Antal borttagna ringar 100 /150/00 Pa = Summerat kanalmotstånd innan frånluft- och avluftsida Pa 5 Open Lw (A) mätt 1m från spiskåpa, varierar mellan 45 och 46 db(a) i hela mätområdet Pa m³/h * För tips om regleringsmetod, se Kapitel 5 Justering. 1

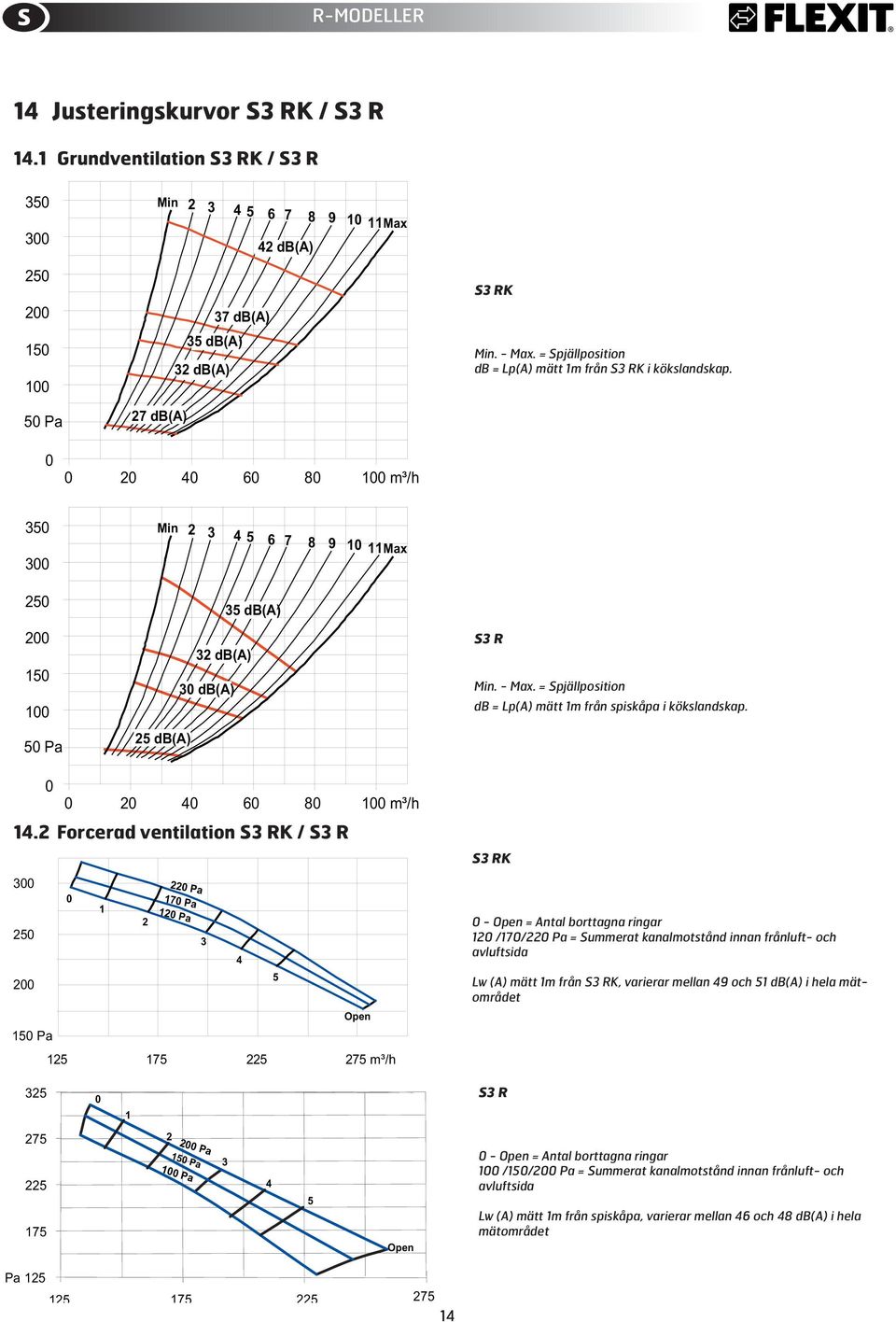

14 R-MODELLER 14 Justeringskurvor S RK / S R 14.1 Grundventilation S RK / S R Pa 0 Min db(a) 7 db(a) 5 db(a) db(a) 7 db(a) Max m³/h S RK Min. - Max. = Spjällposition db = Lp(A) mätt 1m från S RK i kökslandskap Min Max Pa 5 db(a) db(a) 0 db(a) 5 db(a) S R Min. - Max. = Spjällposition db = Lp(A) mätt 1m från spiskåpa i kökslandskap. 14. Forcerad ventilation S RK / S R Pa m³/h Pa 170 Pa 10 Pa Open m³/h 4 5 S RK 0 - Open = Antal borttagna ringar 10 /170/0 Pa = Summerat kanalmotstånd innan frånluft- och avluftsida Lw (A) mätt 1m från S RK, varierar mellan 49 och 51 db(a) i hela mätområdet Pa 150 Pa 100 Pa 4 5 Open S R 0 - Open = Antal borttagna ringar 100 /150/00 Pa = Summerat kanalmotstånd innan frånluft- och avluftsida Lw (A) mätt 1m från spiskåpa, varierar mellan 46 och 48 db(a) i hela mätområdet Pa

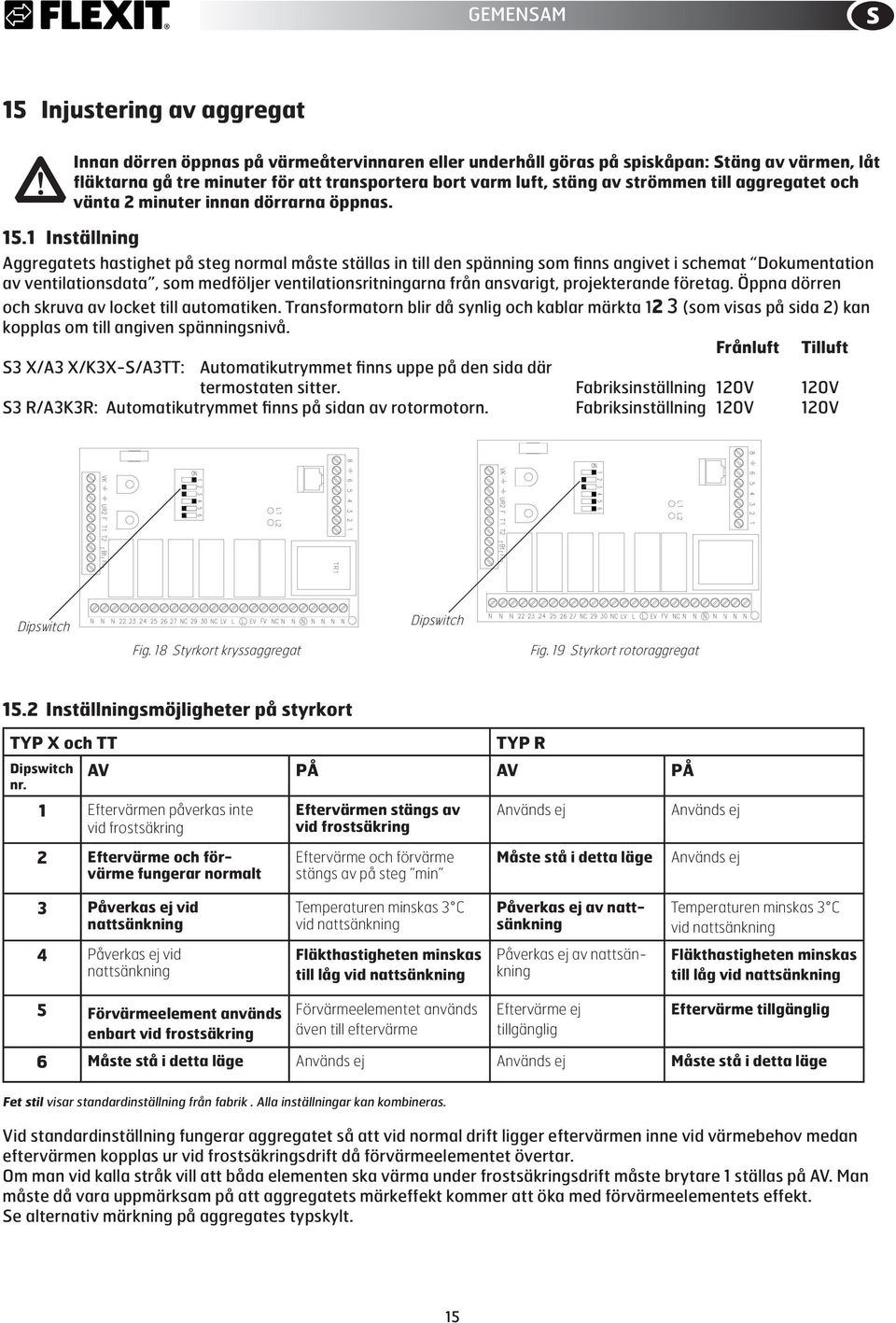

15 GEMENSAM 15 Injustering av aggregat! Innan dörren öppnas på värmeåtervinnaren eller underhåll göras på spiskåpan: Stäng av värmen, låt fläktarna gå tre minuter för att transportera bort varm luft, stäng av strömmen till aggregatet och vänta minuter innan dörrarna öppnas Inställning Aggregatets hastighet på steg normal måste ställas in till den spänning som finns angivet i schemat Dokumentation av ventilationsdata, som medföljer ventilationsritningarna från ansvarigt, projekterande företag. Öppna dörren och skruva av locket till automatiken. Transformatorn blir då synlig och kablar märkta 1 (som visas på sida ) kan kopplas om till angiven spänningsnivå. Frånluft Tilluft S X/A X/KX-S/ATT: Automatikutrymmet finns uppe på den sida där termostaten sitter. Fabriksinställning 10V 10V S R/AKR: Automatikutrymmet finns på sidan av rotormotorn. Fabriksinställning 10V 10V Dipswitch Dipswitch Fig. 18 Styrkort kryssaggregat Fig. 19 Styrkort rotoraggregat 15. Inställningsmöjligheter på styrkort TYP X och TT TYP R Dipswitch nr. AV PÅ AV PÅ 1 Eftervärmen påverkas inte vid frostsäkring Eftervärme och förvärme fungerar normalt Eftervärmen stängs av vid frostsäkring Eftervärme och förvärme stängs av på steg min Används ej Måste stå i detta läge Används ej Används ej Påverkas ej vid nattsänkning Temperaturen minskas C vid nattsänkning Påverkas ej av nattsänkning Temperaturen minskas C vid nattsänkning 4 Påverkas ej vid nattsänkning Fläkthastigheten minskas till låg vid nattsänkning Påverkas ej av nattsänkning Fläkthastigheten minskas till låg vid nattsänkning 5 Förvärmeelement används enbart vid frostsäkring Förvärmeelementet används även till eftervärme Eftervärme ej tillgänglig Eftervärme tillgänglig 6 Måste stå i detta läge Används ej Används ej Måste stå i detta läge Fet stil visar standardinställning från fabrik. Alla inställningar kan kombineras. Vid standardinställning fungerar aggregatet så att vid normal drift ligger eftervärmen inne vid värmebehov medan eftervärmen kopplas ur vid frostsäkringsdrift då förvärmeelementet övertar. Om man vid kalla stråk vill att båda elementen ska värma under frostsäkringsdrift måste brytare 1 ställas på AV. Man måste då vara uppmärksam på att aggregatets märkeffekt kommer att öka med förvärmeelementets effekt. Se alternativ märkning på aggregates typskylt. 15

16 GEMENSAM 16 Slutkontroll Kontrollera att: Kanalisoleringen är utförd i enlighet med anvisning och tekniskt underlag Kanaler är anslutna till rätt nipplar Kontrollera mot aggregatskissen nedan Temperaturgivaren sitter på plats i tilluftkanalen Dränering är ansluten och fungerar (bara kryssaggregat) Injusteringen är gjord i enlighet med anvisning och dokumentation av ventilationsdata Aggregatet går normalt på alla steg Värmen kopplas in S X/K X högermodell S X/K X vänstermodell S R/S RK högermodell S R/S RK vänstermodell Tilluft Frånluft Uteluft Frånluft Frånluft Uteluft Frånluft Tilluft Frånluft Tilluft Uteluft Frånluft Frånluft Uteluft Tilluft Frånluft 16.1 Tekniska data S X/K X S X/K TT S R/S RK Märkspänning 0 V/50 Hz 0 V/50 Hz 0 V/50 Hz Säkringsstorlek 10 A 10 A 10 A Märkström total 6,7 A 6,7 A 5,4 A Märkeffekt total 150 W 150 W 16 W Märkeffekt elbatterier 100 W 700 W 900 W Märkeffekt fläktar x 165 W x 165 W x 165 W Märkeffekt förvärme 700 W 100 W - Fläkttyp F-hjul F-hjul F-hjul Fläktmotorstyrning Transformator Transformator Transformator Fläkthastighet-varvtal max 0 o/min 0 o/min 0 o/min Automatik standard SP0 SP0 SP0 Filtertyp (TILL/FRÅNL) F7/G F7/G F7/F7 Filtermått TILL (BxHxD) 5x10x70 mm 5x10x70 mm 85x10x50 mm Filtermått FRÅNL (BxHxD) 5x10x0 mm 5x10x0 mm 85x10x50 mm Vikt 40 kg 44 kg 8,5 kg Kanalanslutning Ø 15 mm Ø 15 mm Ø 15 mm (17 mm muff) Höjd 700 mm 700 mm 700 mm Bredd 598 mm 598 mm 598 mm Djup 80 mm 80 mm 0 mm Installatören kommer att hållas ansvarig för ev. fel eller bristande montering. 16

17 17

18 18

19 19

20 Flexit AS, Televeien 15, N-1870 Ørje
