1 NIBE FASTIGHET NIBE FASTIGHET Hittar värme överallt

2 2 NIBE FASTIGHET

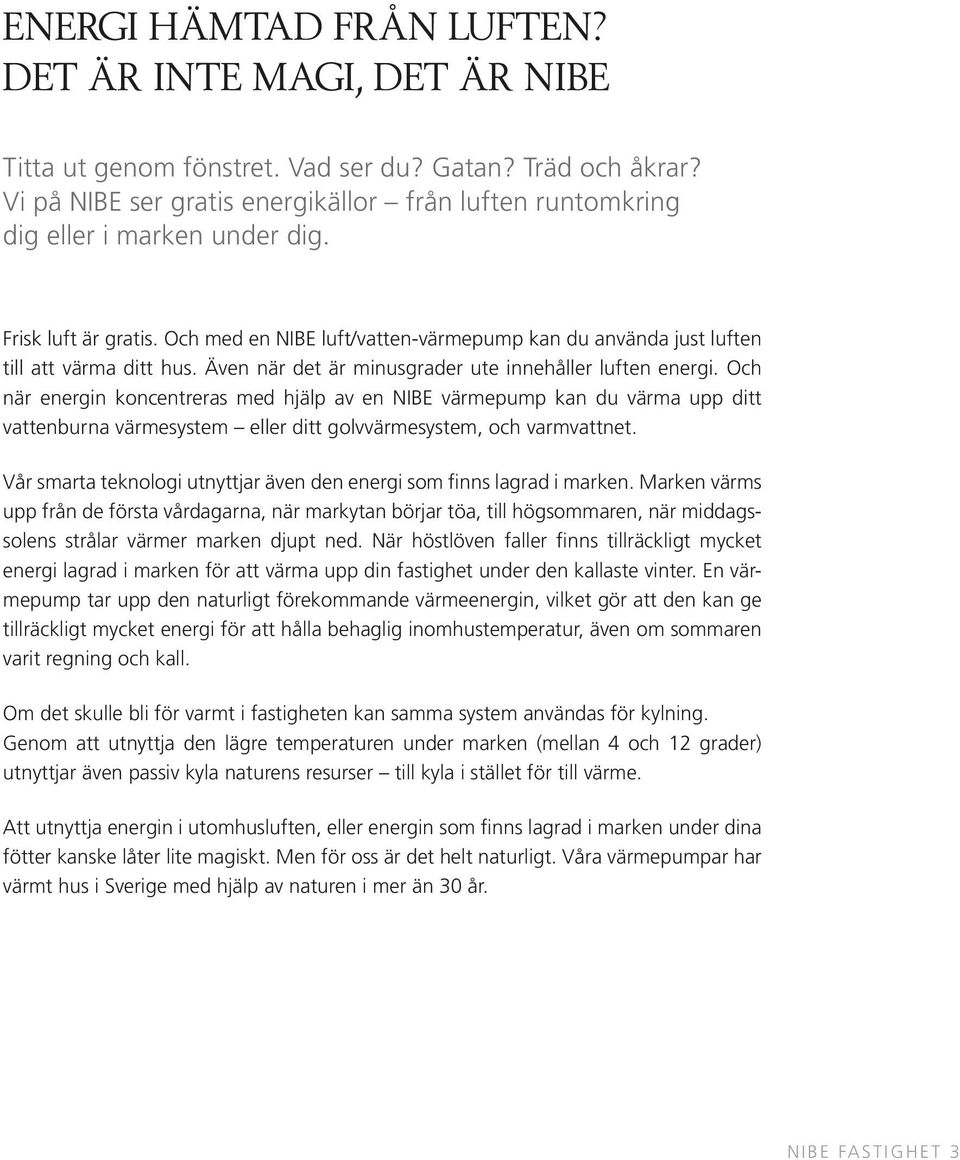

3 ENERGI HÄMTAD FRÅN LUFTEN? DET ÄR INTE MAGI, DET ÄR NIBE Titta ut genom fönstret. Vad ser du? Gatan? Träd och åkrar? Vi på NIBE ser gratis energikällor från luften runtomkring dig eller i marken under dig. Frisk luft är gratis. Och med en NIBE luft/vatten-värmepump kan du använda just luften till att värma ditt hus. Även när det är minusgrader ute innehåller luften energi. Och när energin koncentreras med hjälp av en NIBE värmepump kan du värma upp ditt vattenburna värmesystem eller ditt golvvärmesystem, och varmvattnet. Vår smarta teknologi utnyttjar även den energi som finns lagrad i marken. Marken värms upp från de första vårdagarna, när markytan börjar töa, till högsommaren, när middagssolens strålar värmer marken djupt ned. När höstlöven faller finns tillräckligt mycket energi lagrad i marken för att värma upp din fastighet under den kallaste vinter. En värmepump tar upp den naturligt förekommande värmeenergin, vilket gör att den kan ge tillräckligt mycket energi för att hålla behaglig inomhustemperatur, även om sommaren varit regning och kall. Om det skulle bli för varmt i fastigheten kan samma system användas för kylning. Genom att utnyttja den lägre temperaturen under marken (mellan 4 och 12 grader) utnyttjar även passiv kyla naturens resurser till kyla i stället för till värme. Att utnyttja energin i utomhusluften, eller energin som finns lagrad i marken under dina fötter kanske låter lite magiskt. Men för oss är det helt naturligt. Våra värmepumpar har värmt hus i Sverige med hjälp av naturen i mer än 30 år. NIBE FASTIGHET 3

4 OM VI KAN SPARA STORA PENGAR ÅT SMÅ HUS, TÄNK DÅ VAD VI KAN GÖRA FÖR STORA 4 NIBE FASTIGHET

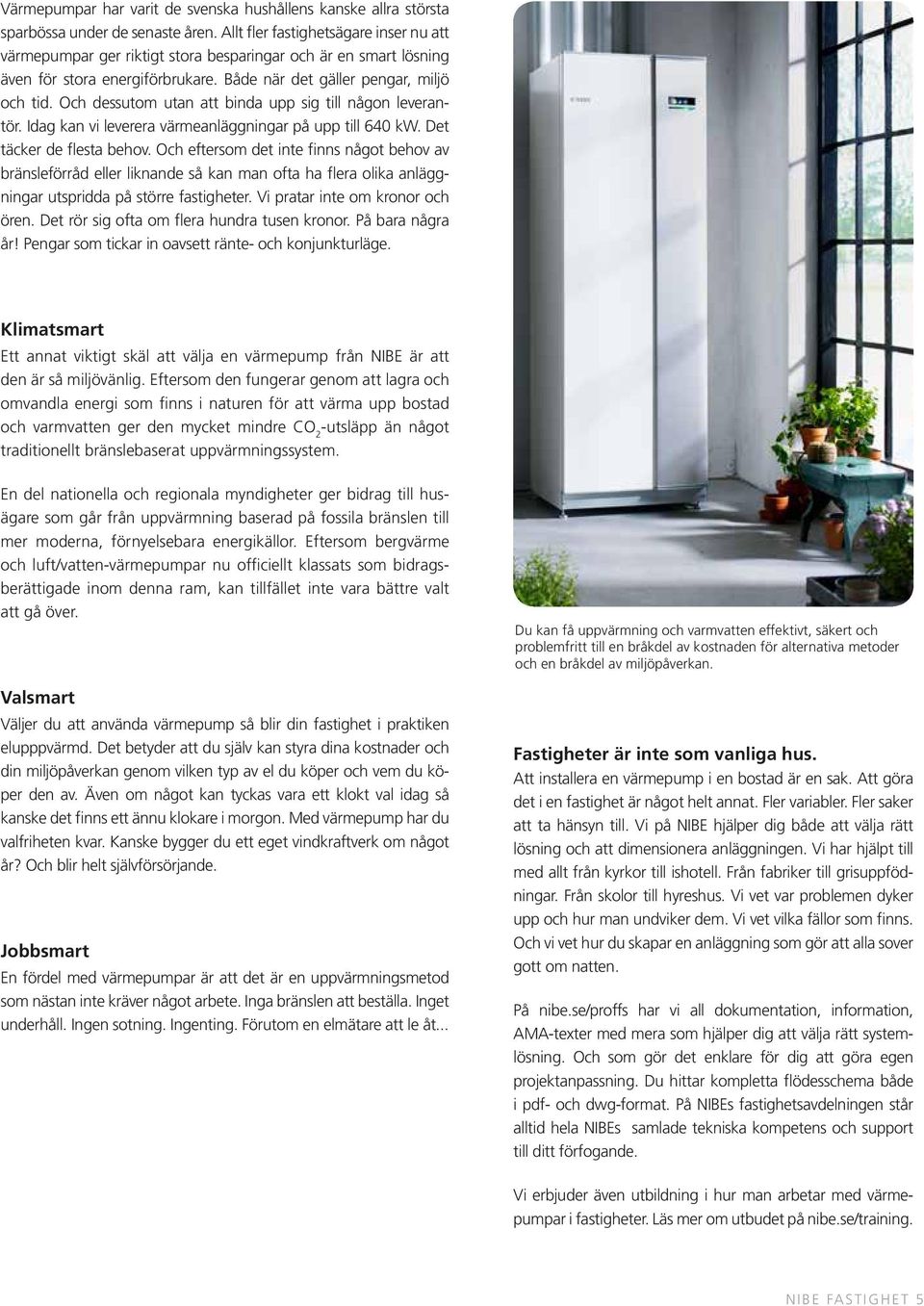

5 Värmepumpar har varit de svenska hushållens kanske allra största sparbössa under de senaste åren. Allt fler fastighetsägare inser nu att värmepumpar ger riktigt stora besparingar och är en smart lösning även för stora energiförbrukare. Både när det gäller pengar, miljö och tid. Och dessutom utan att binda upp sig till någon leverantör. Idag kan vi leverera värmeanläggningar på upp till 640 kw. Det täcker de flesta behov. Och eftersom det inte finns något behov av bränsleförråd eller liknande så kan man ofta ha flera olika anläggningar utspridda på större fastigheter. Vi pratar inte om kronor och ören. Det rör sig ofta om flera hundra tusen kronor. På bara några år! Pengar som tickar in oavsett ränte- och konjunkturläge. Klimatsmart Ett annat viktigt skäl att välja en värmepump från NIBE är att den är så miljövänlig. Eftersom den fungerar genom att lagra och omvandla energi som finns i naturen för att värma upp bostad och varmvatten ger den mycket mindre CO 2 -utsläpp än något traditionellt bränslebaserat uppvärmningssystem. En del nationella och regionala myndigheter ger bidrag till husägare som går från uppvärmning baserad på fossila bränslen till mer moderna, förnyelsebara energikällor. Eftersom bergvärme och luft/vatten-värmepumpar nu officiellt klassats som bidragsberättigade inom denna ram, kan tillfället inte vara bättre valt att gå över. Valsmart Väljer du att använda värmepump så blir din fastighet i praktiken elupppvärmd. Det betyder att du själv kan styra dina kostnader och din miljöpåverkan genom vilken typ av el du köper och vem du köper den av. Även om något kan tyckas vara ett klokt val idag så kanske det finns ett ännu klokare i morgon. Med värmepump har du valfriheten kvar. Kanske bygger du ett eget vindkraftverk om något år? Och blir helt självförsörjande. Jobbsmart En fördel med värmepumpar är att det är en uppvärmningsmetod som nästan inte kräver något arbete. Inga bränslen att beställa. Inget underhåll. Ingen sotning. Ingenting. Förutom en elmätare att le åt... Du kan få uppvärmning och varmvatten effektivt, säkert och problemfritt till en bråkdel av kostnaden för alternativa metoder och en bråkdel av miljöpåverkan. Fastigheter är inte som vanliga hus. Att installera en värmepump i en bostad är en sak. Att göra det i en fastighet är något helt annat. Fler variabler. Fler saker att ta hänsyn till. Vi på NIBE hjälper dig både att välja rätt lösning och att dimensionera anläggningen. Vi har hjälpt till med allt från kyrkor till ishotell. Från fabriker till grisuppfödningar. Från skolor till hyreshus. Vi vet var problemen dyker upp och hur man undviker dem. Vi vet vilka fällor som finns. Och vi vet hur du skapar en anläggning som gör att alla sover gott om natten. På nibe.se/proffs har vi all dokumentation, information, AMA-texter med mera som hjälper dig att välja rätt systemlösning. Och som gör det enklare för dig att göra egen projektanpassning. Du hittar kompletta flödesschema både i pdf- och dwg-format. På NIBEs fastighetsavdelningen står alltid hela NIBEs samlade tekniska kompetens och support till ditt förfogande. Vi erbjuder även utbildning i hur man arbetar med värmepumpar i fastigheter. Läs mer om utbudet på nibe.se/training. NIBE FASTIGHET 5

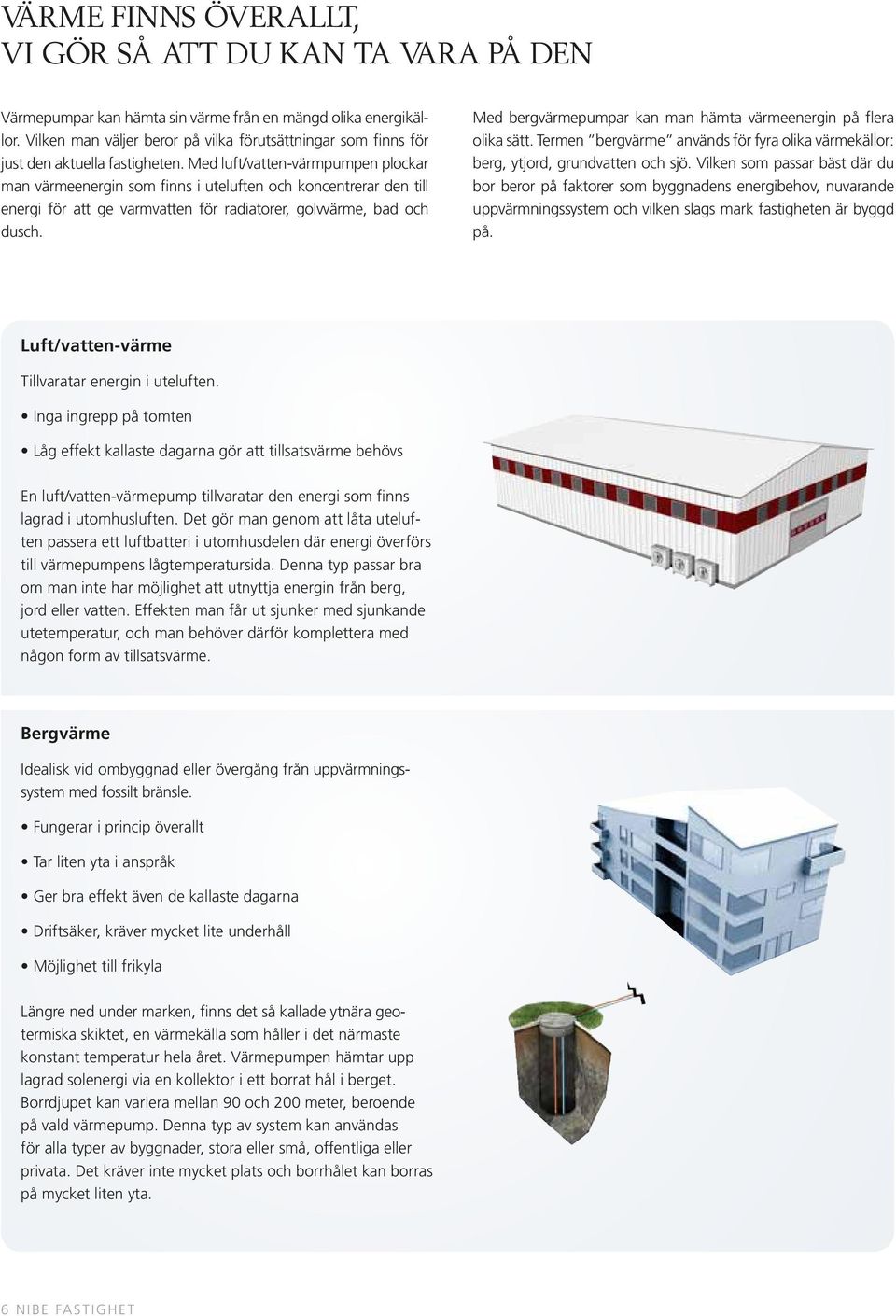

6 VÄRME FINNS ÖVERALLT, VI GÖR SÅ ATT DU KAN TA VARA PÅ DEN Värmepumpar kan hämta sin värme från en mängd olika energikällor. Vilken man väljer beror på vilka förutsättningar som finns för just den aktuella fastigheten. Med luft/vatten-värmpumpen plockar man värmeenergin som finns i uteluften och koncentrerar den till energi för att ge varmvatten för radiatorer, golvvärme, bad och dusch. Med bergvärmepumpar kan man hämta värmeenergin på flera olika sätt. Termen bergvärme används för fyra olika värmekällor: berg, ytjord, grundvatten och sjö. Vilken som passar bäst där du bor beror på faktorer som byggnadens energibehov, nuvarande uppvärmningssystem och vilken slags mark fastigheten är byggd på. Luft/vatten-värme Tillvaratar energin i uteluften. Inga ingrepp på tomten Låg effekt kallaste dagarna gör att tillsatsvärme behövs En luft/vatten-värmepump tillvaratar den energi som finns lagrad i utomhusluften. Det gör man genom att låta uteluften passera ett luftbatteri i utomhusdelen där energi överförs till värmepumpens lågtemperatursida. Denna typ passar bra om man inte har möjlighet att utnyttja energin från berg, jord eller vatten. Effekten man får ut sjunker med sjunkande utetemperatur, och man behöver därför komplettera med någon form av tillsatsvärme. Bergvärme Idealisk vid ombyggnad eller övergång från uppvärmningssystem med fossilt bränsle. Fungerar i princip överallt Tar liten yta i anspråk Ger bra effekt även de kallaste dagarna Driftsäker, kräver mycket lite underhåll Möjlighet till frikyla Längre ned under marken, finns det så kallade ytnära geotermiska skiktet, en värmekälla som håller i det närmaste konstant temperatur hela året. Värmepumpen hämtar upp lagrad solenergi via en kollektor i ett borrat hål i berget. Borrdjupet kan variera mellan 90 och 200 meter, beroende på vald värmepump. Denna typ av system kan användas för alla typer av byggnader, stora eller små, offentliga eller privata. Det kräver inte mycket plats och borrhålet kan borras på mycket liten yta. 6 NIBE FASTIGHET

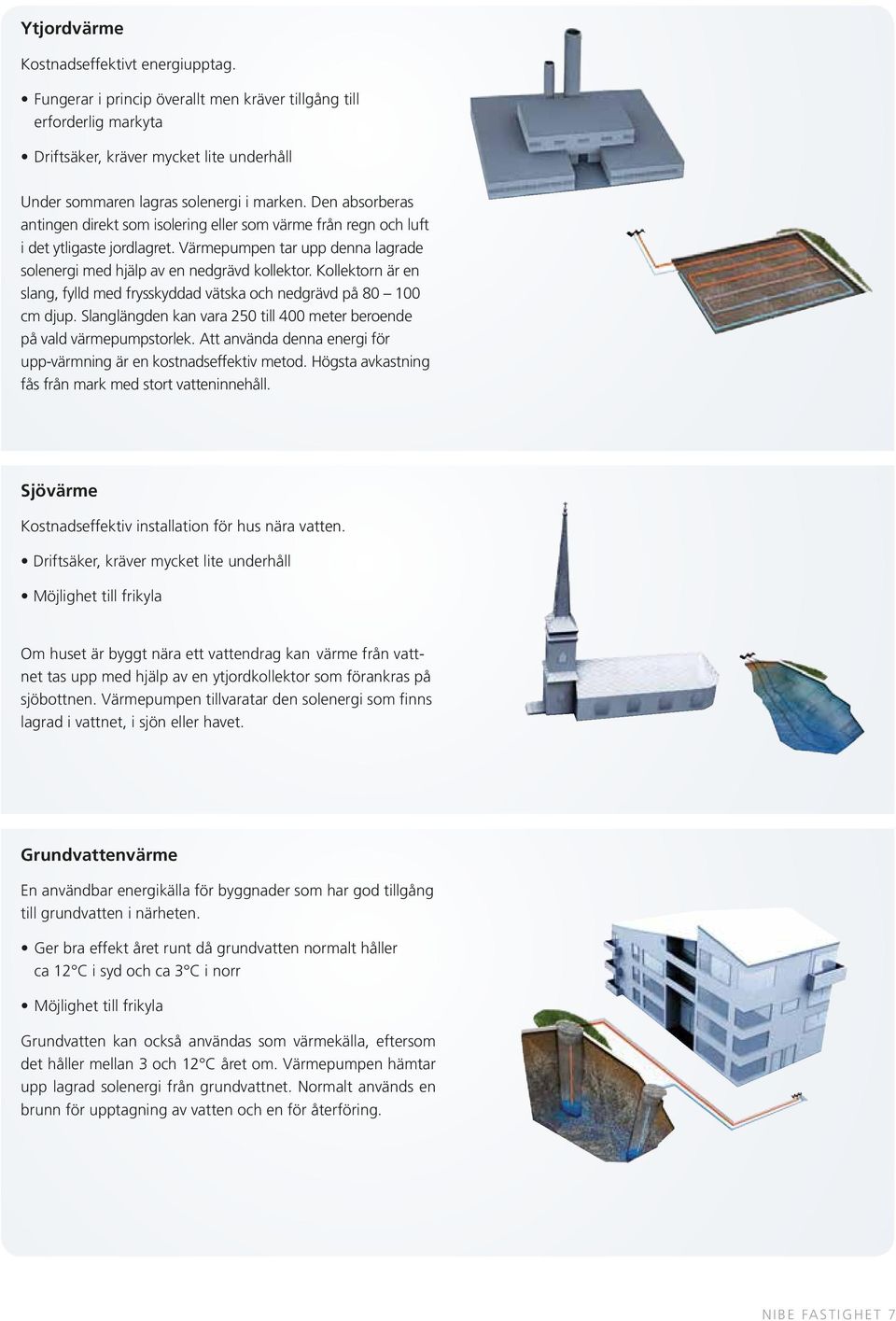

7 Ytjordvärme Kostnadseffektivt energiupptag. Fungerar i princip överallt men kräver tillgång till erforderlig markyta Driftsäker, kräver mycket lite underhåll Under sommaren lagras solenergi i marken. Den absorberas antingen direkt som isolering eller som värme från regn och luft i det ytligaste jordlagret. Värmepumpen tar upp denna lagrade solenergi med hjälp av en nedgrävd kollektor. Kollektorn är en slang, fylld med frysskyddad vätska och nedgrävd på cm djup. Slanglängden kan vara 250 till 400 meter beroende på vald värmepumpstorlek. Att använda denna energi för upp-värmning är en kostnadseffektiv metod. Högsta avkastning fås från mark med stort vatteninnehåll. Sjövärme Kostnadseffektiv installation för hus nära vatten. Driftsäker, kräver mycket lite underhåll Möjlighet till frikyla Om huset är byggt nära ett vattendrag kan värme från vattnet tas upp med hjälp av en ytjordkollektor som förankras på sjöbottnen. Värmepumpen tillvaratar den solenergi som finns lagrad i vattnet, i sjön eller havet. Grundvattenvärme En användbar energikälla för byggnader som har god tillgång till grundvatten i närheten. Ger bra effekt året runt då grundvatten normalt håller ca 12 C i syd och ca 3 C i norr Möjlighet till frikyla Grundvatten kan också användas som värmekälla, eftersom det håller mellan 3 och 12 C året om. Värmepumpen hämtar upp lagrad solenergi från grundvattnet. Normalt används en brunn för upptagning av vatten och en för återföring. NIBE FASTIGHET 7

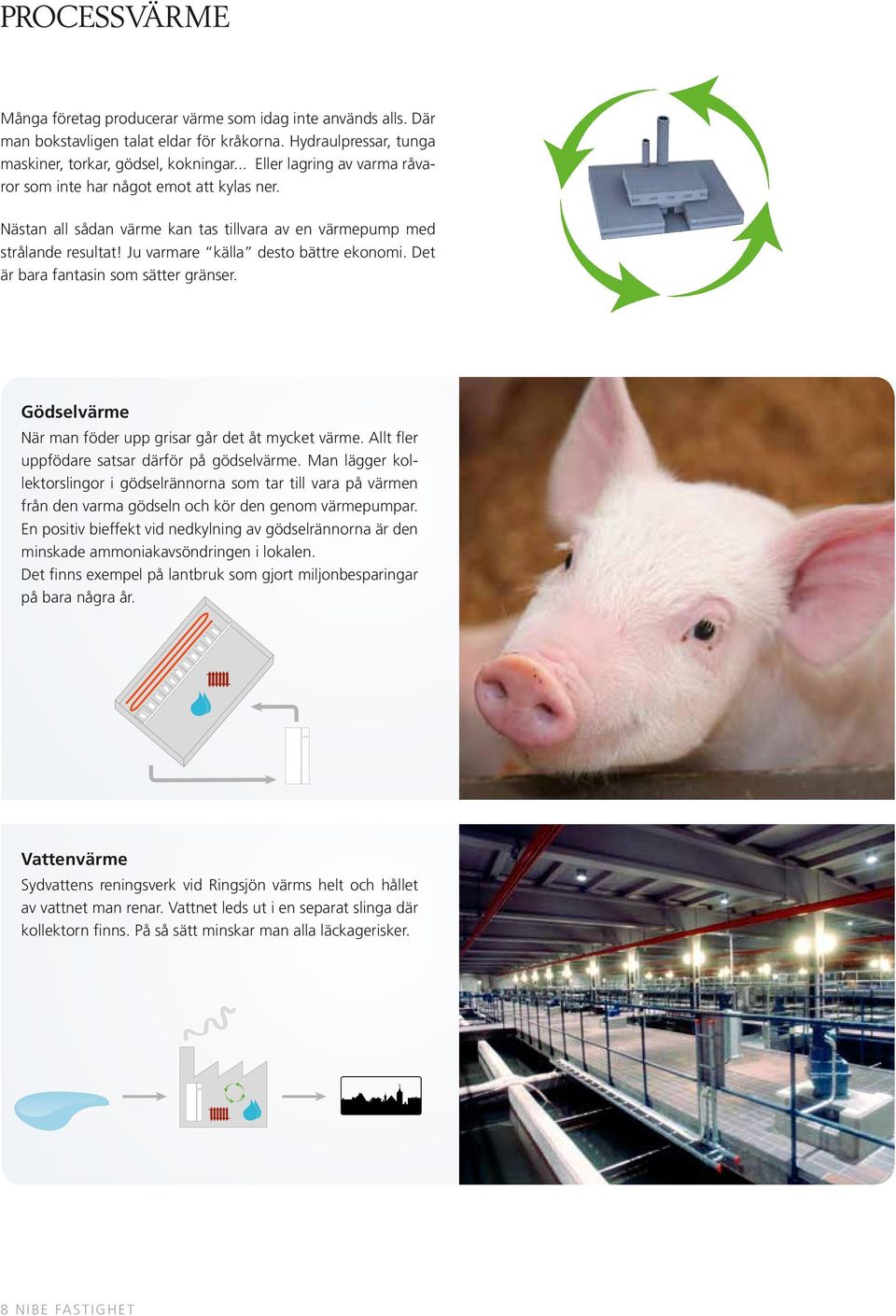

8 PROCESSVÄRME Många företag producerar värme som idag inte används alls. Där man bokstavligen talat eldar för kråkorna. Hydraulpressar, tunga maskiner, torkar, gödsel, kokningar... Eller lagring av varma råvaror som inte har något emot att kylas ner. Nästan all sådan värme kan tas tillvara av en värmepump med strålande resultat! Ju varmare källa desto bättre ekonomi. Det är bara fantasin som sätter gränser. Gödselvärme När man föder upp grisar går det åt mycket värme. Allt fler uppfödare satsar därför på gödselvärme. Man lägger kollektorslingor i gödselrännorna som tar till vara på värmen från den varma gödseln och kör den genom värmepumpar. En positiv bieffekt vid nedkylning av gödselrännorna är den minskade ammoniakavsöndringen i lokalen. Det finns exempel på lantbruk som gjort miljonbesparingar på bara några år. Vattenvärme Sydvattens reningsverk vid Ringsjön värms helt och hållet av vattnet man renar. Vattnet leds ut i en separat slinga där kollektorn finns. På så sätt minskar man alla läckagerisker. 8 NIBE FASTIGHET

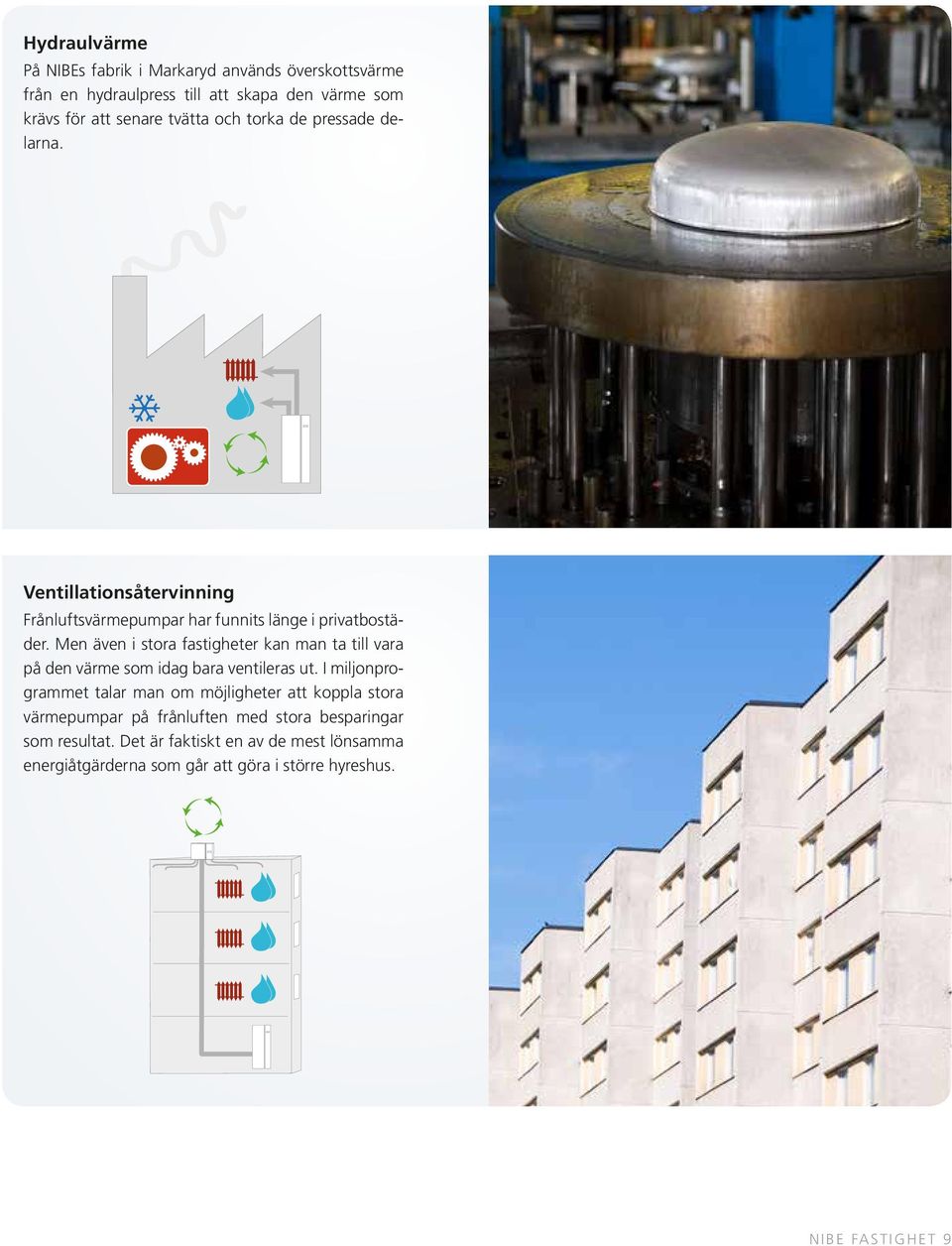

9 Hydraulvärme På NIBEs fabrik i Markaryd används överskottsvärme från en hydraulpress till att skapa den värme som krävs för att senare tvätta och torka de pressade delarna. Ventillationsåtervinning Frånluftsvärmepumpar har funnits länge i privatbostäder. Men även i stora fastigheter kan man ta till vara på den värme som idag bara ventileras ut. I miljonprogrammet talar man om möjligheter att koppla stora värmepumpar på frånluften med stora besparingar som resultat. Det är faktiskt en av de mest lönsamma energiåtgärderna som går att göra i större hyreshus. NIBE FASTIGHET 9

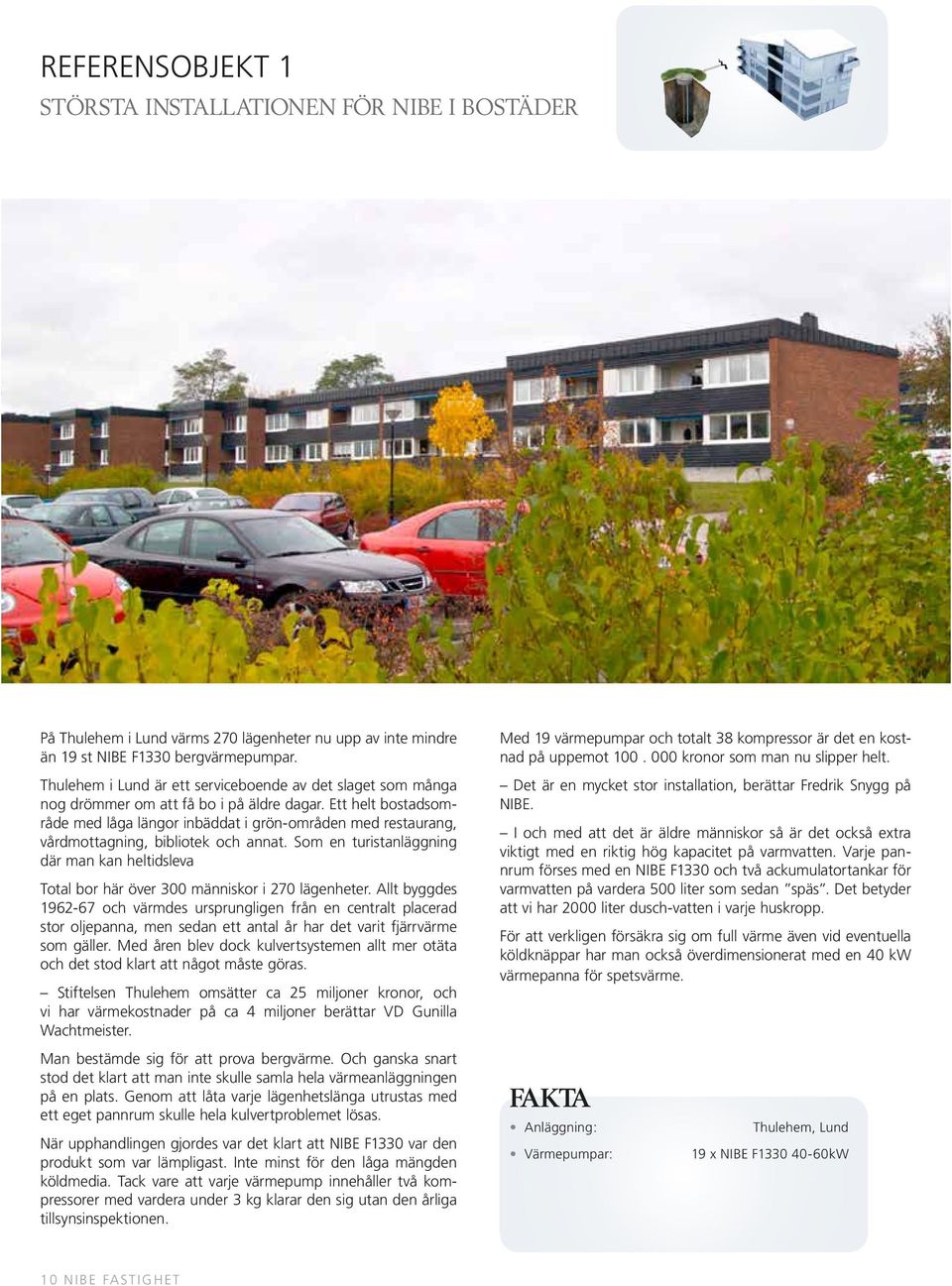

10 REFERENSOBJEKT 1 STÖRSTA INSTALLATIONEN FÖR NIBE I BOSTÄDER På Thulehem i Lund värms 270 lägenheter nu upp av inte mindre än 19 st NIBE F1330 bergvärmepumpar. Thulehem i Lund är ett serviceboende av det slaget som många nog drömmer om att få bo i på äldre dagar. Ett helt bostadsområde med låga längor inbäddat i grön-områden med restaurang, vårdmottagning, bibliotek och annat. Som en turistanläggning där man kan heltidsleva Total bor här över 300 människor i 270 lägenheter. Allt byggdes och värmdes ursprungligen från en centralt placerad stor oljepanna, men sedan ett antal år har det varit fjärrvärme som gäller. Med åren blev dock kulvertsystemen allt mer otäta och det stod klart att något måste göras. Stiftelsen Thulehem omsätter ca 25 miljoner kronor, och vi har värmekostnader på ca 4 miljoner berättar VD Gunilla Wachtmeister. Man bestämde sig för att prova bergvärme. Och ganska snart stod det klart att man inte skulle samla hela värmeanläggningen på en plats. Genom att låta varje lägenhetslänga utrustas med ett eget pannrum skulle hela kulvertproblemet lösas. När upphandlingen gjordes var det klart att NIBE F1330 var den produkt som var lämpligast. Inte minst för den låga mängden köldmedia. Tack vare att varje värmepump innehåller två kompressorer med vardera under 3 kg klarar den sig utan den årliga tillsynsinspektionen. Med 19 värmepumpar och totalt 38 kompressor är det en kostnad på uppemot kronor som man nu slipper helt. Det är en mycket stor installation, berättar Fredrik Snygg på NIBE. I och med att det är äldre människor så är det också extra viktigt med en riktig hög kapacitet på varmvatten. Varje pannrum förses med en NIBE F1330 och två ackumulatortankar för varmvatten på vardera 500 liter som sedan späs. Det betyder att vi har 2000 liter dusch-vatten i varje huskropp. För att verkligen försäkra sig om full värme även vid eventuella köldknäppar har man också överdimensionerat med en 40 kw värmepanna för spetsvärme. FAKTA Anläggning: Värmepumpar: Thulehem, Lund 19 x NIBE F kW 10 NIBE FASTIGHET

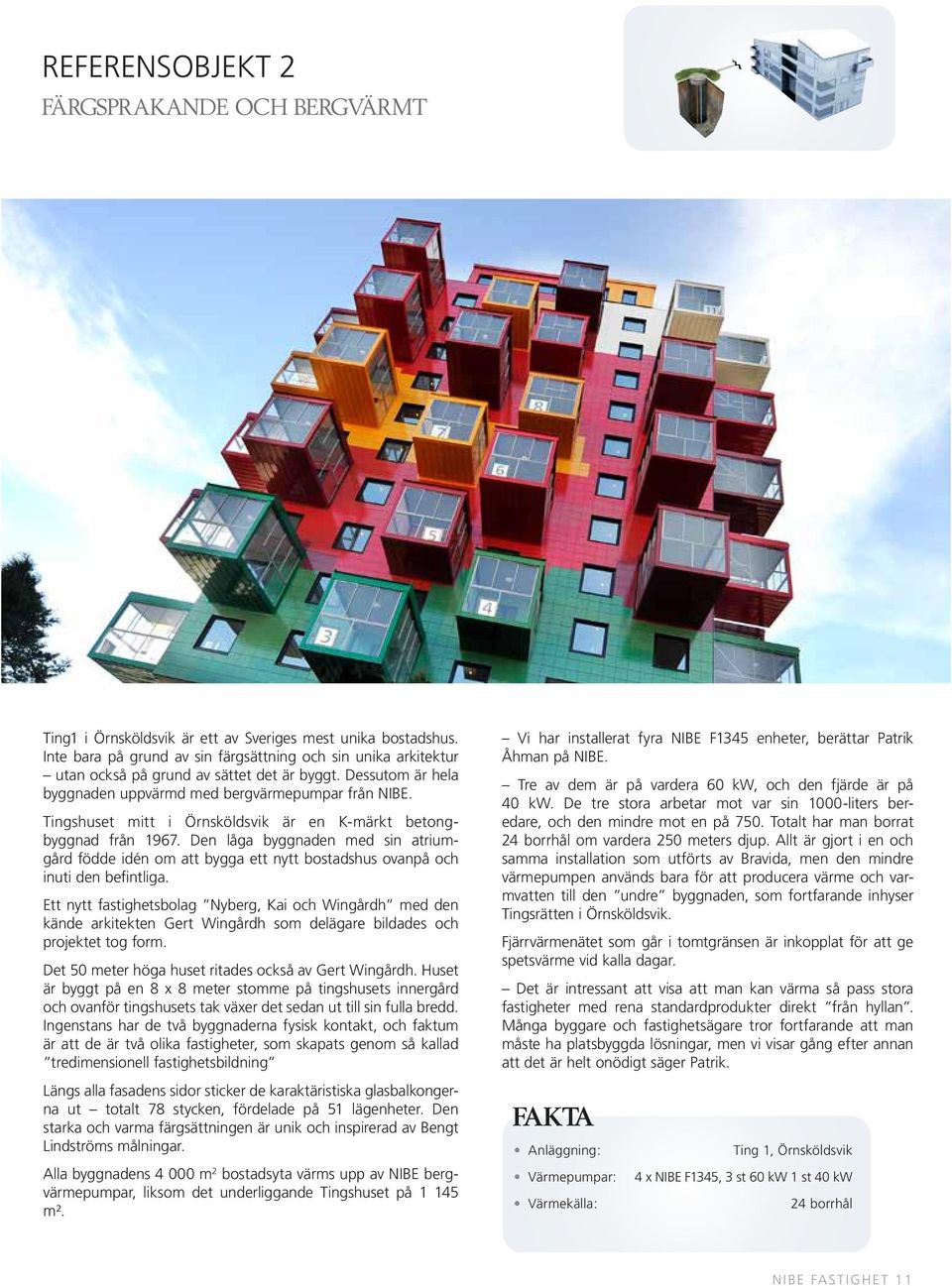

11 REFERENSOBJEKT 2 FÄRGSPRAKANDE OCH BERGVÄRMT Ting1 i Örnsköldsvik är ett av Sveriges mest unika bostadshus. Inte bara på grund av sin färgsättning och sin unika arkitektur utan också på grund av sättet det är byggt. Dessutom är hela byggnaden uppvärmd med bergvärmepumpar från NIBE. Tingshuset mitt i Örnsköldsvik är en K-märkt betongbyggnad från Den låga byggnaden med sin atriumgård födde idén om att bygga ett nytt bostadshus ovanpå och inuti den befintliga. Ett nytt fastighetsbolag Nyberg, Kai och Wingårdh med den kände arkitekten Gert Wingårdh som delägare bildades och projektet tog form. Det 50 meter höga huset ritades också av Gert Wingårdh. Huset är byggt på en 8 x 8 meter stomme på tingshusets innergård och ovanför tingshusets tak växer det sedan ut till sin fulla bredd. Ingenstans har de två byggnaderna fysisk kontakt, och faktum är att de är två olika fastigheter, som skapats genom så kallad tredimensionell fastighetsbildning Längs alla fasadens sidor sticker de karaktäristiska glasbalkongerna ut totalt 78 stycken, fördelade på 51 lägenheter. Den starka och varma färgsättningen är unik och inspirerad av Bengt Lindströms målningar. Alla byggnadens m 2 bostadsyta värms upp av NIBE bergvärmepumpar, liksom det underliggande Tingshuset på m². Vi har installerat fyra NIBE F1345 enheter, berättar Patrik Åhman på NIBE. Tre av dem är på vardera 60 kw, och den fjärde är på 40 kw. De tre stora arbetar mot var sin 1000-liters beredare, och den mindre mot en på 750. Totalt har man borrat 24 borrhål om vardera 250 meters djup. Allt är gjort i en och samma installation som utförts av Bravida, men den mindre värmepumpen används bara för att producera värme och varmvatten till den undre byggnaden, som fortfarande inhyser Tingsrätten i Örnsköldsvik. Fjärrvärmenätet som går i tomtgränsen är inkopplat för att ge spetsvärme vid kalla dagar. Det är intressant att visa att man kan värma så pass stora fastigheter med rena standardprodukter direkt från hyllan. Många byggare och fastighetsägare tror fortfarande att man måste ha platsbyggda lösningar, men vi visar gång efter annan att det är helt onödigt säger Patrik. FAKTA Anläggning: Värmepumpar: Värmekälla: Ting 1, Örnsköldsvik 4 x NIBE F1345, 3 st 60 kw 1 st 40 kw 24 borrhål NIBE FASTIGHET 11

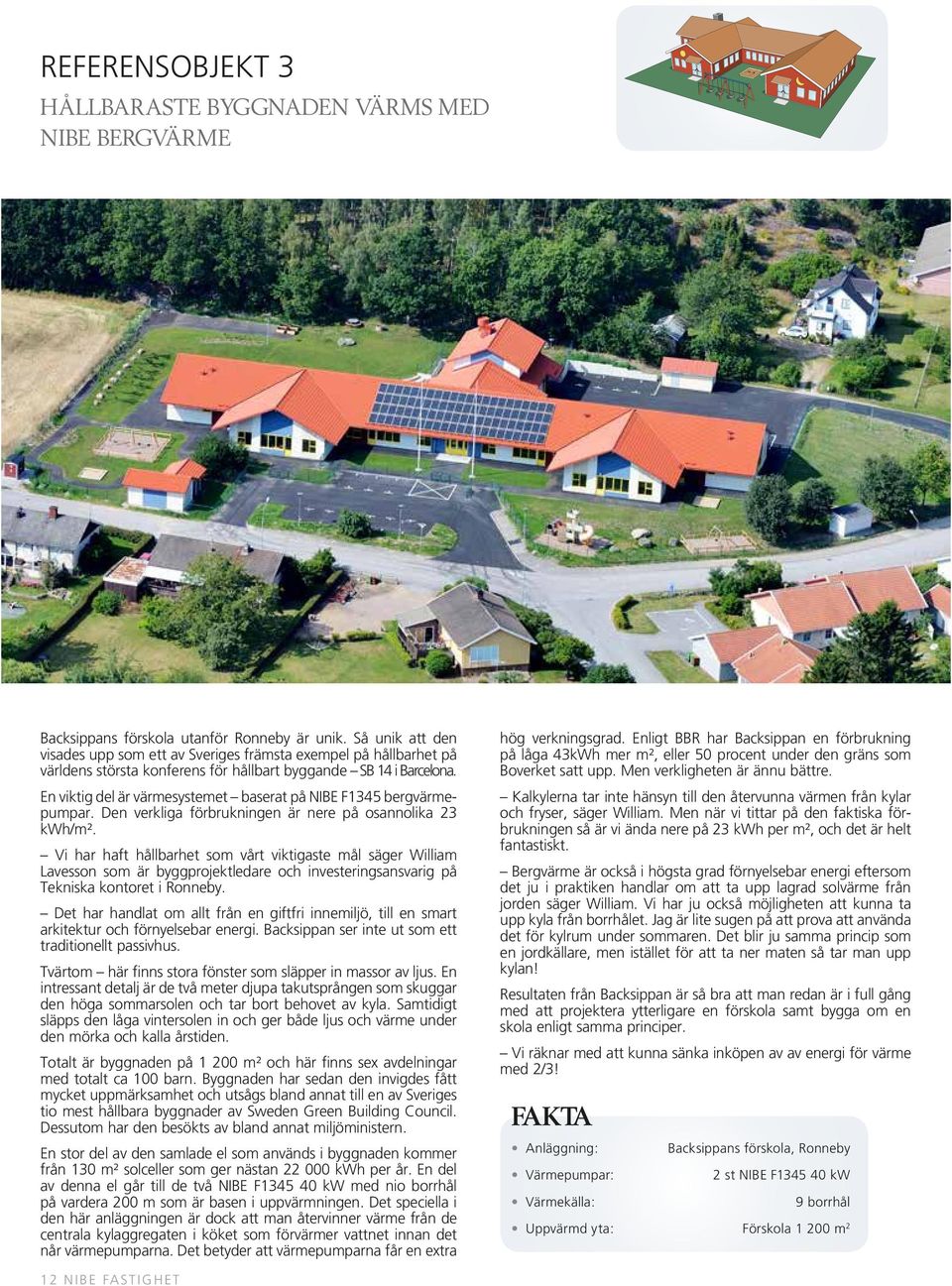

12 REFERENSOBJEKT 3 HÅLLBARASTE BYGGNADEN VÄRMS MED NIBE BERGVÄRME Backsippans förskola utanför Ronneby är unik. Så unik att den visades upp som ett av Sveriges främsta exempel på hållbarhet på världens största konferens för hållbart byggande SB 14 i Barcelona. En viktig del är värmesystemet baserat på NIBE F1345 bergvärmepumpar. Den verkliga förbrukningen är nere på osannolika 23 kwh/m². Vi har haft hållbarhet som vårt viktigaste mål säger William Lavesson som är byggprojektledare och investeringsansvarig på Tekniska kontoret i Ronneby. Det har handlat om allt från en giftfri innemiljö, till en smart arkitektur och förnyelsebar energi. Backsippan ser inte ut som ett traditionellt passivhus. Tvärtom här finns stora fönster som släpper in massor av ljus. En intressant detalj är de två meter djupa takutsprången som skuggar den höga sommarsolen och tar bort behovet av kyla. Samtidigt släpps den låga vintersolen in och ger både ljus och värme under den mörka och kalla årstiden. Totalt är byggnaden på m² och här finns sex avdelningar med totalt ca 100 barn. Byggnaden har sedan den invigdes fått mycket uppmärksamhet och utsågs bland annat till en av Sveriges tio mest hållbara byggnader av Sweden Green Building Council. Dessutom har den besökts av bland annat miljöministern. En stor del av den samlade el som används i byggnaden kommer från 130 m² solceller som ger nästan kwh per år. En del av denna el går till de två NIBE F kw med nio borrhål på vardera 200 m som är basen i uppvärmningen. Det speciella i den här anläggningen är dock att man återvinner värme från de centrala kylaggregaten i köket som förvärmer vattnet innan det når värmepumparna. Det betyder att värmepumparna får en extra hög verkningsgrad. Enligt BBR har Backsippan en förbrukning på låga 43kWh mer m², eller 50 procent under den gräns som Boverket satt upp. Men verkligheten är ännu bättre. Kalkylerna tar inte hänsyn till den återvunna värmen från kylar och fryser, säger William. Men när vi tittar på den faktiska förbrukningen så är vi ända nere på 23 kwh per m², och det är helt fantastiskt. Bergvärme är också i högsta grad förnyelsebar energi eftersom det ju i praktiken handlar om att ta upp lagrad solvärme från jorden säger William. Vi har ju också möjligheten att kunna ta upp kyla från borrhålet. Jag är lite sugen på att prova att använda det för kylrum under sommaren. Det blir ju samma princip som en jordkällare, men istället för att ta ner maten så tar man upp kylan! Resultaten från Backsippan är så bra att man redan är i full gång med att projektera ytterligare en förskola samt bygga om en skola enligt samma principer. Vi räknar med att kunna sänka inköpen av av energi för värme med 2/3! FAKTA Anläggning: Värmepumpar: Värmekälla: Backsippans förskola, Ronneby 2 st NIBE F kw 9 borrhål Uppvärmd yta: Förskola m 2 12 NIBE FASTIGHET

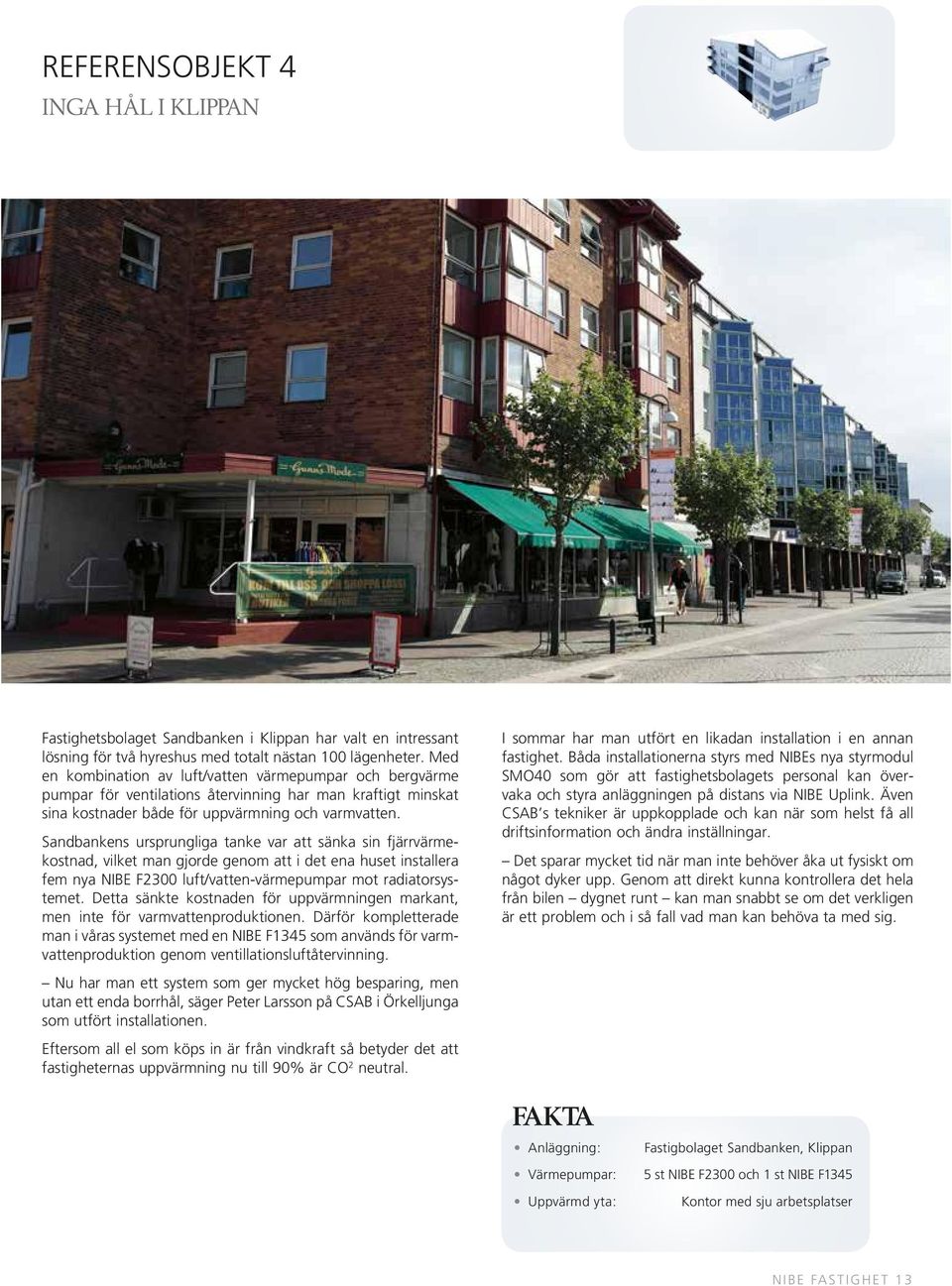

13 REFERENSOBJEKT 4 INGA HÅL I KLIPPAN Fastighetsbolaget Sandbanken i Klippan har valt en intressant lösning för två hyreshus med totalt nästan 100 lägenheter. Med en kombination av luft/vatten värmepumpar och bergvärme pumpar för ventilations återvinning har man kraftigt minskat sina kostnader både för uppvärmning och varmvatten. Sandbankens ursprungliga tanke var att sänka sin fjärrvärmekostnad, vilket man gjorde genom att i det ena huset installera fem nya NIBE F2300 luft/vatten-värmepumpar mot radiatorsystemet. Detta sänkte kostnaden för uppvärmningen markant, men inte för varmvattenproduktionen. Därför kompletterade man i våras systemet med en NIBE F1345 som används för varmvattenproduktion genom ventillationsluftåtervinning. Nu har man ett system som ger mycket hög besparing, men utan ett enda borrhål, säger Peter Larsson på CSAB i Örkelljunga som utfört installationen. Eftersom all el som köps in är från vindkraft så betyder det att fastigheternas uppvärmning nu till 90% är CO 2 neutral. I sommar har man utfört en likadan installation i en annan fastighet. Båda installationerna styrs med NIBEs nya styrmodul SMO40 som gör att fastighetsbolagets personal kan övervaka och styra anläggningen på distans via NIBE Uplink. Även CSAB s tekniker är uppkopplade och kan när som helst få all driftsinformation och ändra inställningar. Det sparar mycket tid när man inte behöver åka ut fysiskt om något dyker upp. Genom att direkt kunna kontrollera det hela från bilen dygnet runt kan man snabbt se om det verkligen är ett problem och i så fall vad man kan behöva ta med sig. FAKTA Anläggning: Värmepumpar: Uppvärmd yta: Fastigbolaget Sandbanken, Klippan 5 st NIBE F2300 och 1 st NIBE F1345 Kontor med sju arbetsplatser NIBE FASTIGHET 13

14 14 NIBE FASTIGHET NIBE FASTIGHETSVÄRMEPUMPAR OCH TILLBEHÖR

15 NIBE FASTIGHET 15

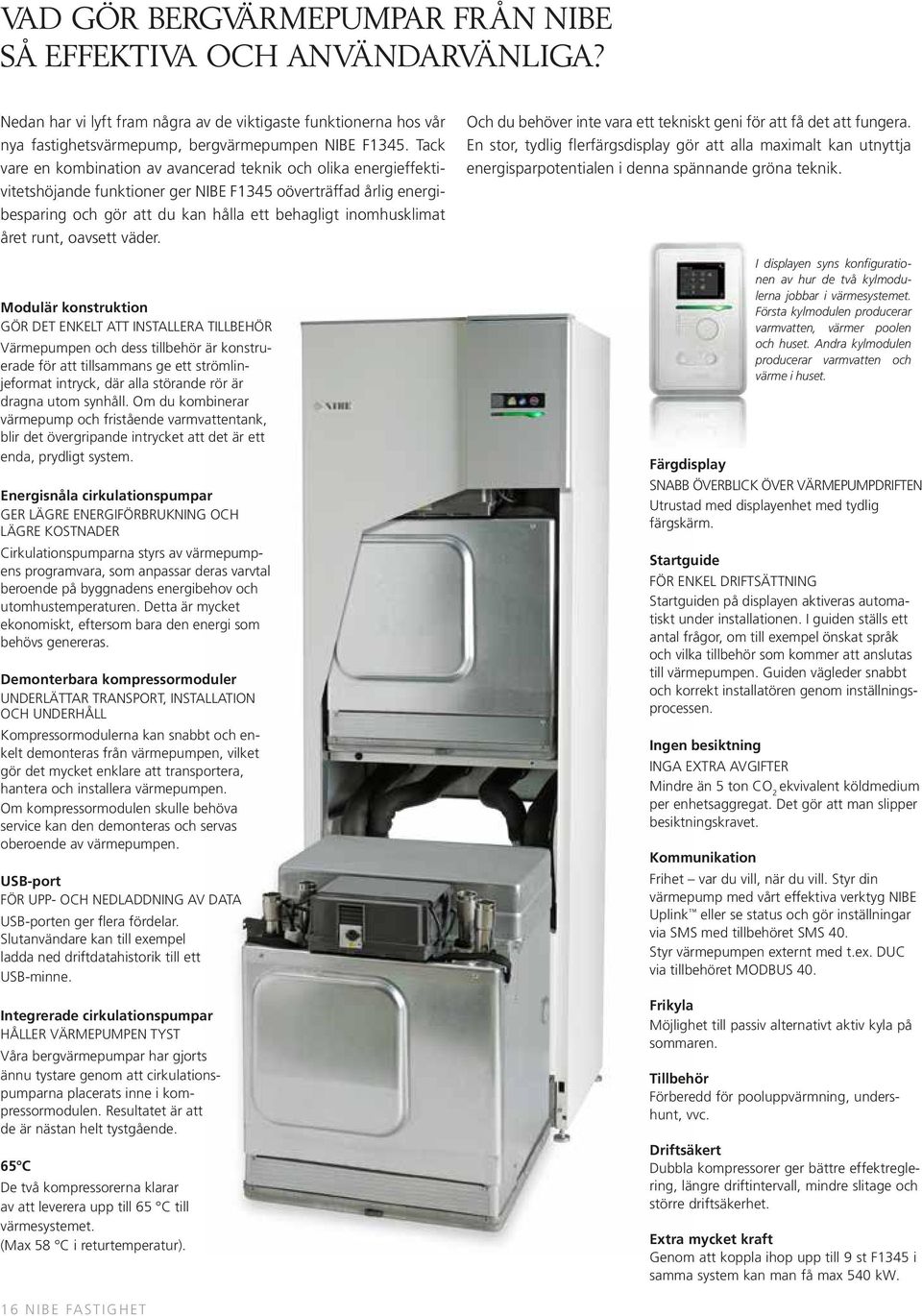

16 VAD GÖR BERGVÄRMEPUMPAR FRÅN NIBE SÅ EFFEKTIVA OCH ANVÄNDARVÄNLIGA? Nedan har vi lyft fram några av de viktigaste funktionerna hos vår nya fastighetsvärmepump, bergvärmepumpen NIBE F1345. Tack vare en kombination av avancerad teknik och olika energieffektivitetshöjande funktioner ger NIBE F1345 oöverträffad årlig energibesparing och gör att du kan hålla ett behagligt inomhusklimat året runt, oavsett väder. Modulär konstruktion GÖR DET ENKELT ATT INSTALLERA TILLBEHÖR Värmepumpen och dess tillbehör är konstruerade för att tillsammans ge ett strömlinjeformat intryck, där alla störande rör är dragna utom synhåll. Om du kombinerar värmepump och fristående varmvattentank, blir det övergripande intrycket att det är ett enda, prydligt system. Energisnåla cirkulationspumpar GER LÄGRE ENERGIFÖRBRUKNING OCH LÄGRE KOSTNADER Cirkulationspumparna styrs av värmepumpens programvara, som anpassar deras varvtal beroende på byggnadens energibehov och utomhustemperaturen. Detta är mycket ekonomiskt, eftersom bara den energi som behövs genereras. Demonterbara kompressormoduler UNDERLÄTTAR TRANSPORT, INSTALLATION OCH UNDERHÅLL Kompressormodulerna kan snabbt och enkelt demonteras från värmepumpen, vilket gör det mycket enklare att transportera, hantera och installera värmepumpen. Om kompressormodulen skulle behöva service kan den demonteras och servas oberoende av värmepumpen. USB-port FÖR UPP- OCH NEDLADDNING AV DATA USB-porten ger flera fördelar. Slutanvändare kan till exempel ladda ned driftdatahistorik till ett USB-minne. Integrerade cirkulationspumpar HÅLLER VÄRMEPUMPEN TYST Våra bergvärmepumpar har gjorts ännu tystare genom att cirkulationspumparna placerats inne i kompressormodulen. Resultatet är att de är nästan helt tystgående. 65 C De två kompressorerna klarar av att leverera upp till 65 C till värmesystemet. (Max 58 C i returtemperatur). Och du behöver inte vara ett tekniskt geni för att få det att fungera. En stor, tydlig flerfärgsdisplay gör att alla maximalt kan utnyttja energisparpotentialen i denna spännande gröna teknik. Färgdisplay SNABB ÖVERBLICK ÖVER VÄRMEPUMPDRIFTEN Utrustad med displayenhet med tydlig färgskärm. Startguide FÖR ENKEL DRIFTSÄTTNING Startguiden på displayen aktiveras automatiskt under installationen. I guiden ställs ett antal frågor, om till exempel önskat språk och vilka tillbehör som kommer att anslutas till värmepumpen. Guiden vägleder snabbt och korrekt installatören genom inställningsprocessen. Ingen besiktning INGA EXTRA AVGIFTER Mindre än 5 ton CO 2 ekvivalent köldmedium per enhetsaggregat. Det gör att man slipper besiktningskravet. Kommunikation I displayen syns konfigurationen av hur de två kylmodulerna jobbar i värmesystemet. Första kylmodulen producerar varmvatten, värmer poolen och huset. Andra kylmodulen producerar varmvatten och värme i huset. Frihet var du vill, när du vill. Styr din värmepump med vårt effektiva verktyg NIBE Uplink eller se status och gör inställningar via SMS med tillbehöret SMS 40. Styr värmepumpen externt med t.ex. DUC via tillbehöret MODBUS 40. Frikyla Möjlighet till passiv alternativt aktiv kyla på sommaren. Tillbehör Förberedd för pooluppvärmning, undershunt, vvc. Driftsäkert Dubbla kompressorer ger bättre effektreglering, längre driftintervall, mindre slitage och större driftsäkerhet. Extra mycket kraft Genom att koppla ihop upp till 9 st F1345 i samma system kan man få max 540 kw. 16 NIBE FASTIGHET

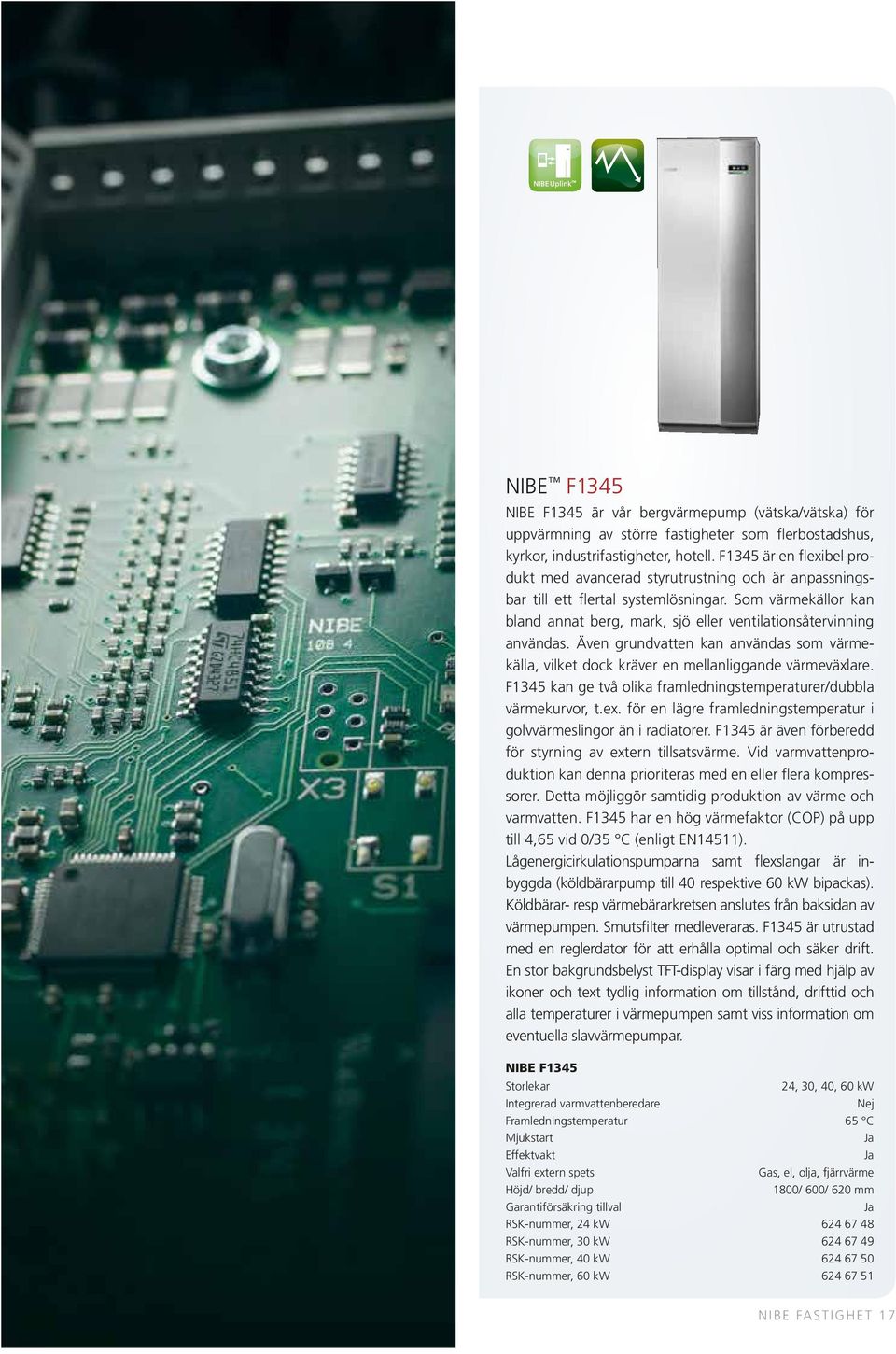

17 NIBE F1345 NIBE F1345 är vår bergvärmepump (vätska/vätska) för uppvärmning av större fastigheter som flerbostadshus, kyrkor, industri fastig heter, hotell. F1345 är en flexibel produkt med avancerad styrutrustning och är anpassningsbar till ett flertal systemlösningar. Som värmekällor kan bland annat berg, mark, sjö eller ventilationsåtervinning användas. Även grundvatten kan användas som värmekälla, vilket dock kräver en mellanliggande värmeväxlare. F1345 kan ge två olika framledningstemperaturer/dubbla värmekurvor, t.ex. för en lägre framledningstemperatur i golvvärmeslingor än i radiatorer. F1345 är även förberedd för styrning av extern tillsatsvärme. Vid varmvattenproduktion kan denna prioriteras med en eller flera kompressorer. Detta möjliggör samtidig produktion av värme och varmvatten. F1345 har en hög värmefaktor (COP) på upp till 4,65 vid 0/35 C (enligt EN14511). Lågenergicirkulationspumparna samt flexslangar är inbyggda (köldbärar pump till 40 respektive 60 kw bipackas). Köld bärar- resp värmebärarkretsen anslutes från baksidan av värmepumpen. Smutsfilter medleveraras. F1345 är utrustad med en reglerdator för att erhålla optimal och säker drift. En stor bakgrundsbelyst TFT-display visar i färg med hjälp av ikoner och text tydlig information om tillstånd, drifttid och alla temperaturer i värmepumpen samt viss information om eventuella slavvärmepumpar. NIBE F1345 Storlekar 24, 30, 40, 60 kw Integrerad varmvattenberedare Nej Framledningstemperatur 65 C Mjukstart Ja Effektvakt Ja Valfri extern spets Gas, el, olja, fjärrvärme Höjd/ bredd/ djup 1800/ 600/ 620 mm Garantiförsäkring tillval Ja RSK-nummer, 24 kw RSK-nummer, 30 kw RSK-nummer, 40 kw RSK-nummer, 60 kw NIBE FASTIGHET 17

18 18 NIBE FASTIGHET

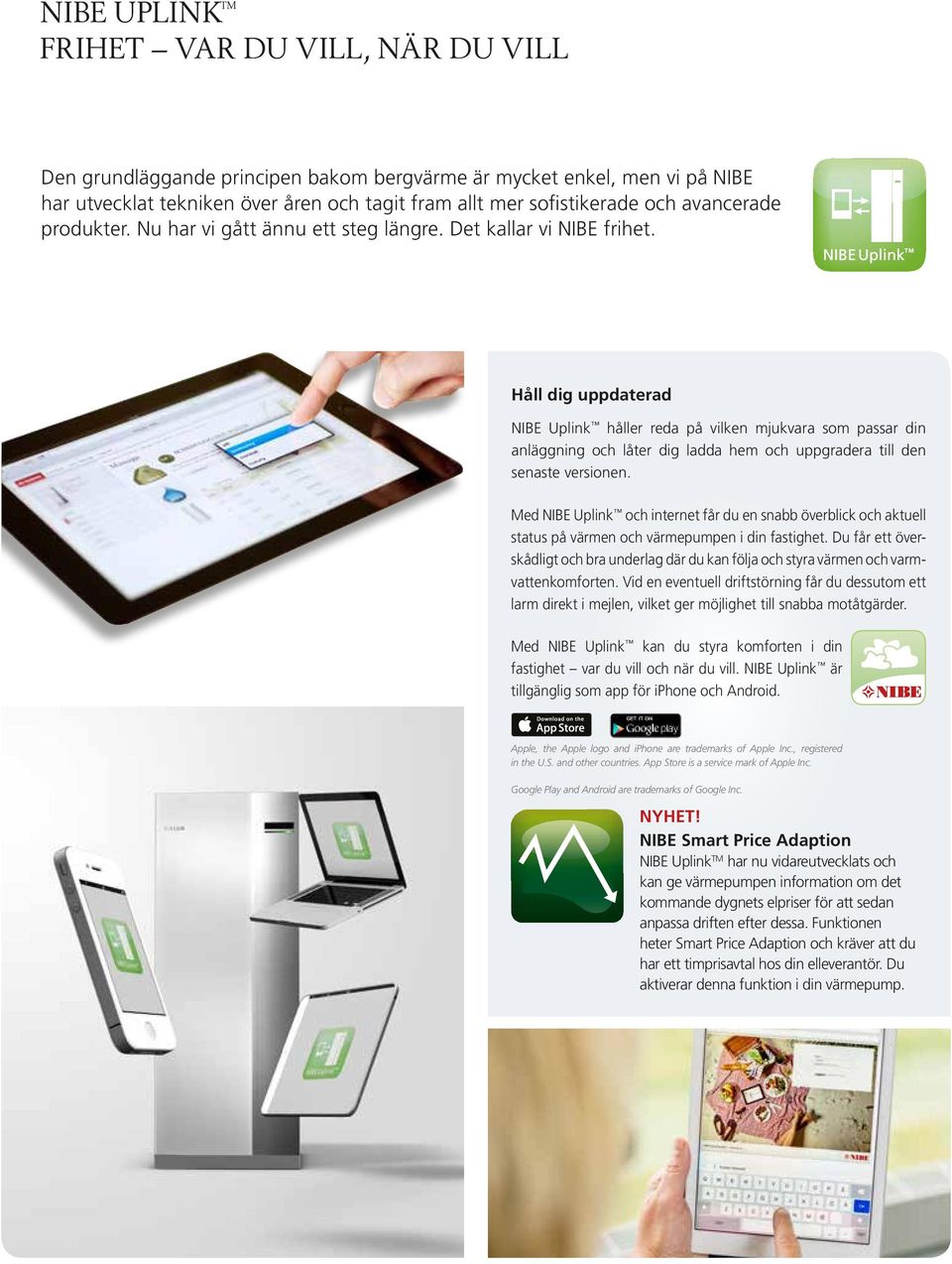

19 NIBE UPLINK FRIHET VAR DU VILL, NÄR DU VILL Den grundläggande principen bakom bergvärme är mycket enkel, men vi på NIBE har utvecklat tekniken över åren och tagit fram allt mer sofistikerade och avancerade produkter. Nu har vi gått ännu ett steg längre. Det kallar vi NIBE frihet. Håll dig uppdaterad NIBE Uplink håller reda på vilken mjukvara som passar din anläggning och låter dig ladda hem och uppgradera till den senaste versionen. Med NIBE Uplink och internet får du en snabb överblick och aktuell status på värmen och värmepumpen i din fastighet. Du får ett överskådligt och bra underlag där du kan följa och styra värmen och varmvattenkomforten. Vid en eventuell driftstörning får du dessutom ett larm direkt i mejlen, vilket ger möjlighet till snabba motåtgärder. Med NIBE Uplink kan du styra komforten i din fastighet var du vill och när du vill. NIBE Uplink är tillgänglig som app för iphone och Android. Apple, the Apple logo and iphone are trademarks of Apple Inc., registered in the U.S. and other countries. App Store is a service mark of Apple Inc. Google Play and Android are trademarks of Google Inc. NYHET! NIBE Smart Price Adaption NIBE Uplink TM har nu vidareutvecklats och kan ge värmepumpen information om det kommande dygnets elpriser för att sedan anpassa driften efter dessa. Funktionen heter Smart Price Adaption och kräver att du har ett timprisavtal hos din elleverantör. Du aktiverar denna funktion i din värmepump. NIBE FASTIGHETSVÄRMEPUMPAR NIBE NIBE LUFT/VATTEN 19

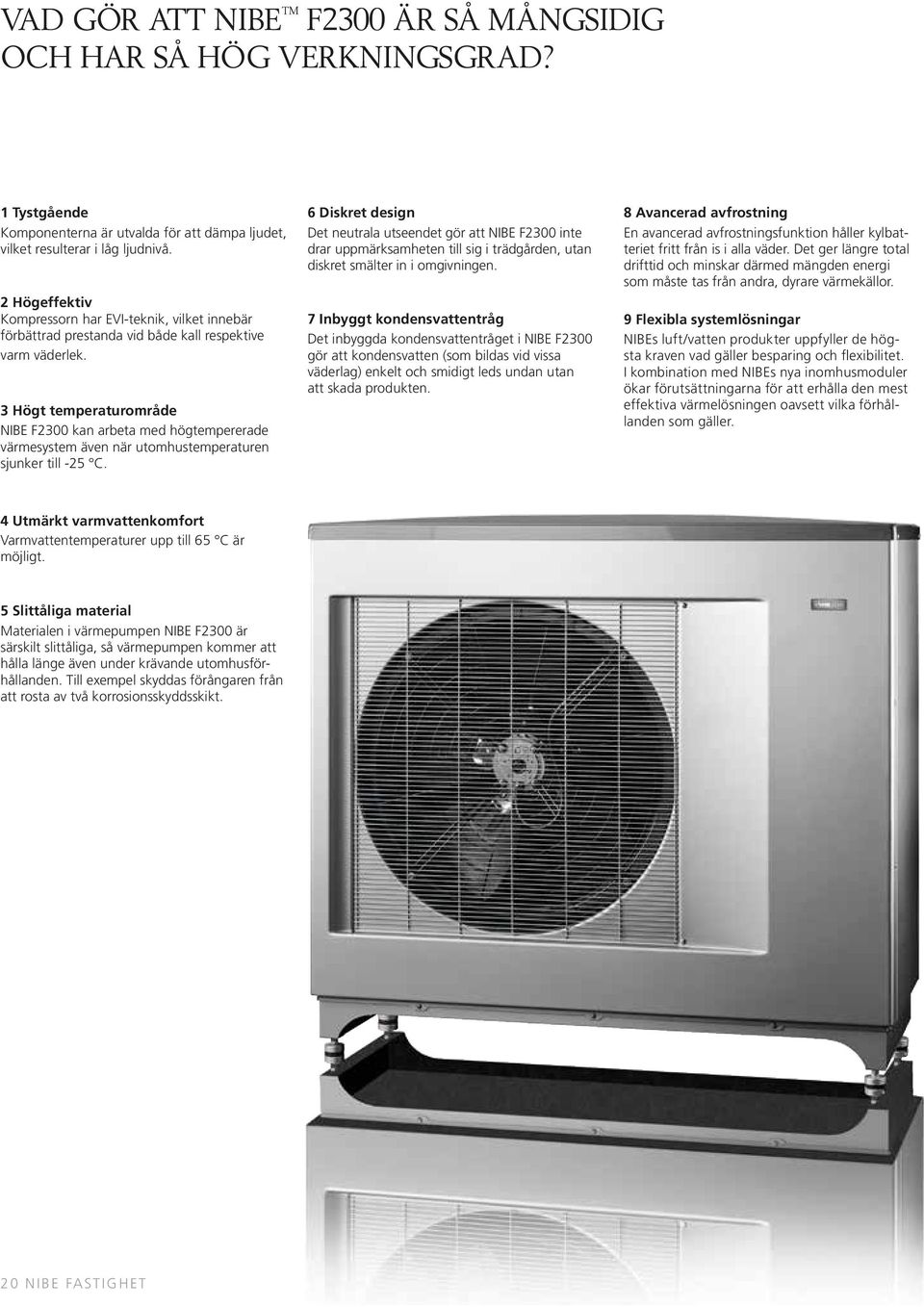

20 VAD GÖR ATT NIBE F2300 ÄR SÅ MÅNGSIDIG OCH HAR SÅ HÖG VERKNINGSGRAD? 1 Tystgående Komponenterna är utvalda för att dämpa ljudet, vilket resulterar i låg ljudnivå. 2 Högeffektiv Kompressorn har EVI-teknik, vilket innebär förbättrad prestanda vid både kall respektive varm väderlek. 3 Högt temperaturområde NIBE F2300 kan arbeta med högtempererade värmesystem även när utomhustemperaturen sjunker till -25 C. 6 Diskret design Det neutrala utseendet gör att NIBE F2300 inte drar uppmärksamheten till sig i trädgården, utan diskret smälter in i omgivningen. 7 Inbyggt kondensvattentråg Det inbyggda kondensvattentråget i NIBE F2300 gör att kondensvatten (som bildas vid vissa väderlag) enkelt och smidigt leds undan utan att skada produkten. 8 Avancerad avfrostning En avancerad avfrostningsfunktion håller kylbatteriet fritt från is i alla väder. Det ger längre total drifttid och minskar därmed mängden energi som måste tas från andra, dyrare värmekällor. 9 Flexibla systemlösningar NIBEs luft/vatten produkter uppfyller de högsta kraven vad gäller besparing och flexibilitet. I kombination med NIBEs nya inomhusmoduler ökar förutsättningarna för att erhålla den mest effektiva värmelösningen oavsett vilka förhållanden som gäller. 4 Utmärkt varmvattenkomfort Varmvattentemperaturer upp till 65 C är möjligt. 5 Slittåliga material Materialen i värmepumpen NIBE F2300 är särskilt slittåliga, så värmepumpen kommer att hålla länge även under krävande utomhusförhållanden. Till exempel skyddas förångaren från att rosta av två korrosionsskyddsskikt. 20 NIBE FASTIGHET

21 NIBE F2300 NIBE F2300 är en ny generation luft/vatten-värmepump för större bostäder och fastigheter, speciellt framtagen för nordiskt klimat. F2300 är avsedd att dockas till vattenburna värmesystem. Effektiv scrollkompressor som kan arbeta ner till -25 C. Kompressorn har EVI-teknik, vilket innebär förbättrad prestanda vid både kall respektive varm väderlek. Tillverkas i två storlekar: 14 och 20 kw. Automatisk 2-stegs kapacitetsreglering av fläkten och kompressor. Inbyggt kondensvattentråg som förhindrar isbildning tillsammans med tillbehöret kondensvattenrör KVR 10. Inbyggd intelligent styrning för optimal kontroll av värmepumpen. På en startsignal från NIBE innemodul eller termostat startas F2300. F2300 kan även användas tillsammans med de flesta elpannor, oljepannor eller motsvarande. Styrningen av F2300 kan ske från en speciellt framtagen reglerenhet, SMO 40 eller den enklare SMO 20. F2300 kan även dockas till inomhusmodulen VVM 500 som innehåller styrning, varmvattenberedare, varvtalsstyrda cirkulationspumpar samt tillsatsvärme i form av el. Denna kombination utgör en komplett värmeanläggning. NIBE SMO 40 NIBE SMO 40 är en intelligent styrmodul som kan hantera upp till åtta NIBE luft/vatten-värmepumpar, varmvattenberedare och en extern tillsats som tillsammans bildar en komplett anläggning. F2300 arbetar med flytande kondensering mot värmesystemet samt prioriterar laddning av varmvatten via växelventil. Externa styrmöjligheter, SMS, Modbus, Uplink. Hanterar flera tillbehör, Pool, ECS, Sol. Varvtalsstyrning av cirkulationspumpar. Effektvakt ingår. Enkel installation. Ger optimerad styrning av klimatanläggningen där en eller flera värmepumpar är installerade. Tydlig visning av värmepumpens och värmesystemets väsentliga temperaturer. NIBE Uplink i kombination med Internet ger en snabb överblick samt aktuell status på anläggning och komfort i bostaden oavsett användarens vistelseort. NIBE F2300 Max. temperatur framledning 65 C Arbetsområde, utomhustemperatur: -25 till 40 C Höjd (med benställning) 1385 mm Bredd 1455 mm Djup 620 mm Vikt 14/20 kw 225/230 kg RSK-nummer, 14 kw RSK-nummer, 20 kw NIBE SMO 40 Höjd 410 mm Bredd 360 mm Djup 120 mm Vikt 5,15 kg RSK-nummer NIBE FASTIGHET 21

22 TILLBEHÖR NIBE F1345 NIBE VPB Varmvattenberedare NIBE VPB är en serie effektiva varmvattenberedare med ett brett användningsområde, som är lämpliga att ansluta till värmepump. Finns i storlekarna: VPB 500, VPB 750-2, VPB 1000 NIBE UKV Utjämningskärl Utjämningskärl som är avsedda för anslutning till värmepumpar för att åstadkomma större volym på värmesystemet. Detta ger en bättre drift för värmepumpen. Finns i storlekar 40, 100, 200, 300 och 500 liter. NIBE ACS 45 Aktiv/Passiv kyla (4-rör) NIBE ACS 45 används för att kunna hantera funktionen aktiv kyla. NIBE VST 20 Varmvattenstyrning Detta tillbehör möjliggör varmvattenprioritering vid större värmepumpseffekter (max 40 kw). För detta krävs också en varmvattenackumulator, exempelvis NIBE VPB/VPA. NIBE ECS 40 NIBE ECS 41 Extra shuntgrupp ECS används då en värmepump installeras i hus med två eller flera klimatsystem som kräver olika framledningstemperaturer, t.ex. då huset har både radiator och golvvärmesystem. ECS 40 för golvvärme < 80 m² ECS 41 för golvvärme 80->250 m² NIBE RMU 40 Rumsenhet RMU 40 gör att styrning och övervakning av värmepumpen kan göras i en annan del av bostaden än där F1345 är placerad. NIBE POOL 40 Pooluppvärmning POOL 40 är ett tillbehör för att möjliggöra pooluppvärming med F1345. NIBE RTS 40 Rumsgivare Detta tillbehör används för att få en jämnare inomhustemperatur. Max laddeffekt: 17 kw NIBE AXC 50 Tillbehörslåda För shuntstyrd tillsats (t.ex. ved-/olje-/ gas-/pelletspanna) finns tillbehöret AXC 50. Stora extra klimatsystem, stora pooler eller funktionen varmvattenkomfort. NIBE ELK Tillsats elpannor NIBE ELK 213 NIBE ELK 15 NIBE ELK 26 NIBE ELK 42 NIBE SMS 40 Kommunikationsmodul NIBE SMS 40 gör att styrning och övervakning av F1345 kan, med hjälp av en GSM-modul, göras med en mobiltelefon via SMS-meddelanden. NIBE SOLAR 42 Solstyrning NIBE SOLAR 42 gör att F1345 kan anslutas till solfångare. NIBE MOBILE APP Styr värmepumpen i mobilen Har din mobiltelefon operativsystemet Android går det att använda den mobila applikationen NIBE Mobile App. Kräver tillbehöret NIBE SMS 40. NIBE FLM Frånluftsmodul FLM är en frånluftsmodul speciellt framtagen för att kombinera återvinning av mekanisk frånluft med bergvärme. NIBE MODBUS 40 Kommunikationsenhet NIBE MODBUS 40 gör att styrning samt övervakning av drift av en värmepump kan göras via en DUC (Data Under Central) i fastigheter. Kommunikationen sker då med hjälp av kommunikationsprotokollet MODBUS-RTU. 22 NIBE FASTIGHET

23 APH NIBE F2300 NIBE VVM 500 NIBE KVR 10 Kondensvattenrör Kondensvattenrör för trygg och säker bortföring av kondensvatten från värmepumpen. Med värmekabel som förhindrar att vattnet fryser. Finns i tre olika längder; 1, 3 eller 6 meter. NIBE VVM 500 Inomhusmodul Komplett och högpresterande inomhusmodul för mindre fastigheter. Kan anslutas till alla värmekällor (solenergi, gas, olja etc.). Enastående varmvattenkomfort tack vare den stora energimängden som lagras i tanken. NIBE SMO 40 NIBE SMS 40 Kommunikationsmodul NIBE SMS 40 gör att styrning och övervakning av SMO 40 kan, med hjälp av en GSM-modul, göras med en mobiltelefon via SMS-meddelanden. NIBE MODBUS 40 Kommunikationsenhet NIBE MODBUS 40 gör att styrning och övervakning av SMO 40 kan göras med en DUC (Data Under Central) i fastigheter.kommunikationen sker då med hjälp av MODBUS-RTU. NIBE VPA NIBE VPAS Varmvattenberedare Dubbelmantlade varmvattenberedare VPA 300/200 VPA 450/300 VPAS 300/450 NIBE VPB Varmvattenberedare NIBE VPB är en serie effektiva varmvattenberedare med ett brett användningsområde, som är lämpliga att ansluta till värmepump. Finns i storlekarna: VPB 500, VPB 750-2, VPB 1000 NIBE EMK 300 NIBE EMK 500 Energimätarsatser NIBE AXC 30 Tillbehörskort Tillbehörskort krävs om aktiv kyla (4-rörssystem), extra klimatsystem, varmvattenkomfort eller om fler än två värmepumpar ska anslutas till SMO 40. Det kan även användas för stegstyrd tillsats (t.ex. extern elpanna), shuntstyrd tillsats (t.ex. ved-/olje-/ gas-/pelletspanna). Tillbehörskort krävs även om t.ex. VVC-pump ska anslutas till SMO40 samtidigt som indikering av summalarm är aktiverat. NIBE ELK Tillsats elpannor NIBE ELK 213 NIBE ELK 15 NIBE ELK 26 NIBE ELK 42 NIBE VST 20 Varmvattenstyrning Detta tillbehör möjliggör varmvattenprioritering vid större värmepumpseffekter (max 40 kw), t.ex. NIBE F2300 (tillsammans med NIBE SMO 40) och NIBE F1345. För detta krävs också en varmvattenackumulator, exempelvis NIBE VPB/VPA. NIBE HR 10 Hjälprelä Hjälprelä NIBE HR 10 är en kopplingsbox innehållandes en kontaktor och en vridströmställare. Den används för att styra externa 1- till 3-fas laster så som oljebrännare, elpatroner och pumpar. NIBE CPD 11 Laddpump Laddpump för värmepump. CPD 11-25/65 CPD 11-25/75 NIBE UKV Utjämningskärl Utjämningskärl som är avsedda för anslutning till värmepumpar för att åstadkomma större volym på värmesystemet. Detta ger en bättre drift för värmepumpen. NIBE UKV finns i storlekarna 40, 100, 200, 300 och 500 liter. NIBE ECS 40 NIBE ECS 41 Extra shuntgrupp Detta tillbehör används då SMO 40 installeras i hus med två eller flera klimatsystem som kräver olika framledningstemperaturer. NIBE FASTIGHET 23

24 ÖVERSIKT ENERGIKLASS FRÅN OCH MED DEN 26 SEPTEMBER i år kommer alla värmepumpar som är avsedda för installationer upp till 70 kw att ha samma typ av energimärkning som vi vant oss vid att se på till exempel TV-apparater och kylskåp. Syftet är att man som konsument ska kunna se vilken produkt som är mest effektiv vid jämförelse. G är den sämsta klassningen och A+++ är den bästa. Det är en del av EU-direktiv 2010/30/EU som har som mål att kraftigt minska våra koldioxidutsläpp och vår energiförbrukning. NIBE F1345 A +++ Effektivitetsklass för systemet vid rumsuppvärmning golvvärme (35 C) Produkt F F F F Nominell värmeeffekt (Pdesignh) 35 C/55 C (kw) 28/28 35/35 46/46 67/67 SCOP EN14825 kallt klimat/medelklimat, 35 C 5.0/ / / /4.6 Energiklass 35/55 C produktetikett A++/A++ A++/A++ A++/A++ A++/A++ Energiklass 35/55 C systemetikett* A+++/A++ A+++/A++ A+++/A++ A+++/A++ * Redovisad effektivitet för systemet tar även hänsyn till dess temperaturregulator. NIBE F2300 A ++ Energy efficiency class package label for NIBE F2300 Product F F Nominell värmeeffekt (Pdesignh) 35 C/55 C (kw) 12,9/12,9 17,5/17,3 SCOP EN14825 kallt klimat/medelklimat, 35 C 3,5/3,9/4,6 3,4/3,8/4,5 Energiklass 35/55 C produktetikett A++/A++ A+/A+ Energiklass 35/55 C systemetikett* A++/A++ A++/A++ Energiklass / Tapprofil varmvatten VVM500 A/XXL * Redovisad effektivitet för systemet tar även hänsyn till dess temperaturregulator. 24 NIBE FASTIGHET

25 NIBE värmepumpar, som tar värme från marken i närheten av huset eller från utomhusluften kan tyckas trotsa naturlagarna. I själva verket är det tvärtom de gör att vi kan leva i harmoni med naturen. NIBE FRÅN MARKARYD Att leva i harmoni med naturen Vi svenskar har en lång och imponerande historia av smarta, penningbesparande, resurssnåla innovationer. Den enkla förklaringen till detta är att Sverige historiskt sett varit ett fattigt jordbruksland. Strängt vinterklimat gjorde att många hade ont om mat, vilket fordrade omsorgsfull planering. Idag är Sverige ett tekniskt avancerat land med stark ekonomi, vilket gjort att detta inte längre är nödvändigt, men detta sätt att tänka fortsätter att visa sig i form av fantastiska kostnadssparande innovationer. NIBE är ett perfekt exempel på det ekonomiska svenska sinnet! Tidiga produkter var bland annat varmvattenberedare och tryckkärl. Under 1970-talet kompletterades dessa med elpannor. Senare tillkom värmepumpar och många andra uppvärmnings-produkter som tillgodoser den europeiska marknadens behov. Numera är NIBE en ledande aktör inom uppvärmnings- och kyllösningar i hela Europa. Vi strävar efter att tillhandahålla innovativa lösningar som inte bara sparar energi utan också minskar CO 2 - utsläppen. Tillsammans med våra kunder arbetar vi för en mer hållbar framtid, bostad för bostad. Företaget grundades 1952 av Nils Bernerup, efter en särdeles kall vinter. Under de senaste 60 åren har företaget blivit Sveriges ledande leverantör av hushållsuppvärmningsprodukter och driver kontinuerligt utvecklingen mot allt mer effektiva uppvärmningslösningar. NIBE FASTIGHET 25

26 SVERIGES STÖRSTA LEVERANTÖR AV VÄRMEPRODUKTER NIBE Energy Systems är Nordens största tillverkare av villavärmeprodukter. Vår starka innovationsförmåga tillvaratar förnybar energi och omvandlar den till kraft i olika typer av värmesystem. Med ett stort miljöansvar skapar vi hållbara energilösningar i teknologins framkant. Vi följer inte efter, vi leder utvecklingen och värnar om klimatet såväl inomhus som globalt. Bergvärmepumpar Bergvärmepumparna tar upp värme från jord, berggrund eller närliggande vattendrag och är ett utmärkt alternativ för uppvärmning av villor, flerbostadshus och andra större byggnader. Med eller utan integrerad varmvattenberedare. Luft/vatten-värmepumpar Med luften som värmekälla i ett tufft, nordiskt klimat erbjuder vi luft/vatten-värmepumpar med hög verkningsgrad som fungerar utmärkt ner till -25 C. Frånluftsvärmepumpar Idealiska för bostadsuppvärmning och varmvatten. Frånluftsvärmepumpar ventilerar byggnaden och återvinner energin i den utgående varmluften och använder den för att värma upp varmvatten eller centralvärmesystem. Luft/luft-värmepumpar I många hem som fortfarande värms upp med direktverkande el är det inte ett alternativ att installera vattenburen värme. I dessa fall är en luft/luft-värmepump det enda alternativet om man vill sänka sitt energibehov. Villapannor NIBE har pannor för el, pellets och ved. Om du vill känna en frihet inför framtiden, och inte sitta fast i ett enstaka energislag, är kombi nations pannorna ett klokt alternativ. Du garderar dig mot plötsliga prisförändringar och politiska beslut och kan vid varje givet tillfälle välja det billigaste alternativet. Du kan välja att komplettera din panna med en luft/vatten-värmepump från NIBE för ännu högre besparing. Varmvattenberedare NIBE har i drygt 60 år försörjt svenska folket med varmvatten. Faktum är att det i mer än hälften av de svenska husen står en varmvattenberedare från NIBE. Våra varmvattenberedare ger allt mellan liter varmvatten. Därför vågar vi nästan lova att det finns en NIBE varmvattenberedare som passar just dina behov. Trygghetsförsäkrad i upp till fjorton år Vid köp av en NIBE värmepump ingår tre års garanti och Trygghetsförsäkring i sex år, därefter kan du förlänga den, år för år, upp till 14 år. ÅRS NIBEs Trygghetsförsäkring gäller i upp till 14 år för FÖRSÄKRING hela värmepumpsanläggningen oavsett vilken skada. Eftersom en värmepumpsinstallation omfattar många olika delar erbjuder vi en Trygghetsförsäkring som omfattar allt utan andra krav på kunden än normal aktsamhet. För oss är detta riktig trygghet. Enkelt och tryggt. Läs mer på nibe.se/forsakring. UPP TILL VILLAPANNOR SOLCELLER VARMVATTENBEREDARE BERGVÄRMEPUMPAR FRÅNLUFTSVÄRMEPUMPAR LUFT/VATTEN-VÄRMEPUMPAR LUFT/LUFT-VÄRMEPUMPAR

27 NIBE I VÄRLDEN NIBE är en ledande aktör inom uppvärmningslösningar i hela Europa. Vi har bolag och distributörer i flera länder. NIBE EU-direktiv 20/20/20 EU-direktiv 20/20/20 anger obligatoriska mål för EU:s 27 medlemsstater, nämligen att 20% av den förbrukade energin ska komma från förnyelsebara källor år Eftersom NIBEs värmepumpar nu är klassade som förnyelsebara energikällor hjälper du medlemsstaterna att uppnå detta ambitiösa mål genom att installera en värmepump. I många fall ger också lokala eller regionala myndigheter husägare bidrag eller subventioner för att övergå från befintliga värmesystem till förnyelsebara energikällor som värmepumpar. NÄSTA STEG På kan du läsa mer om våra värmeprodukter.

28 KBR SE Fastighetsvärmepumpar FRÅN URKRAFT TILL LIVSKRAFT Genom att låna kraft från naturen ger vi din vardag den perfekta temperaturen. Våra värmepumpar förvandlar utomhusluften till energi som värmer upp och svalkar ditt hem med hänsyn till både plånbok och miljö. Vi kallar det ENERGY FOR LIFE. NIBE ENERGY SYSTEMS BOX MARKARYD Tel NIBE Energy Systems Denna broschyr är en publikation från NIBE Energy Systems. Alla produktillustrationer, fakta och data bygger på aktuell information vid tidpunkten för publikationens godkännande. NIBE Energy Systems reserverar sig för eventuella fakta- eller tryckfel i denna broschyr. Tryck: Strokirk-Landströms AB
