1 MINIMAX UNDERJORDSBEHÅLLARE minimal yta, maximal insamling

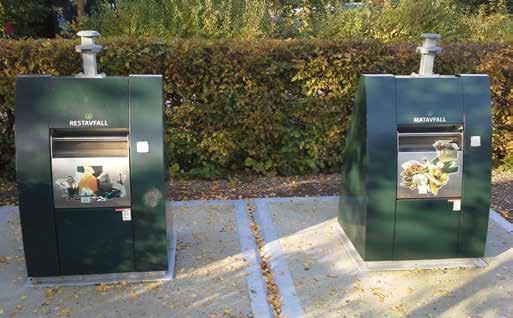

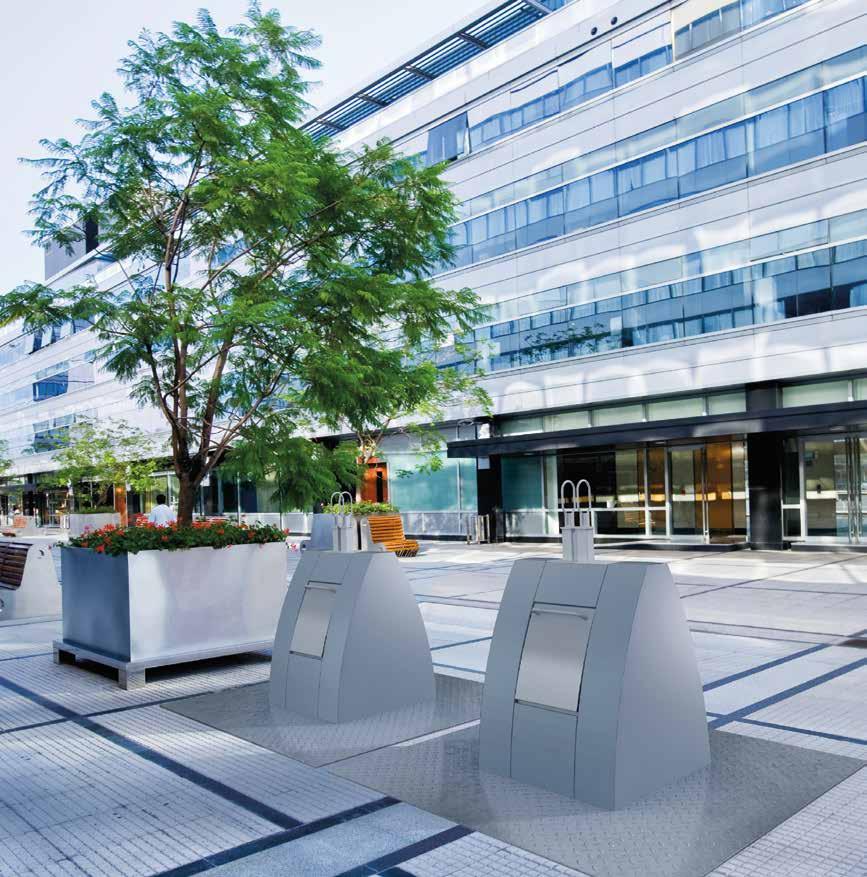

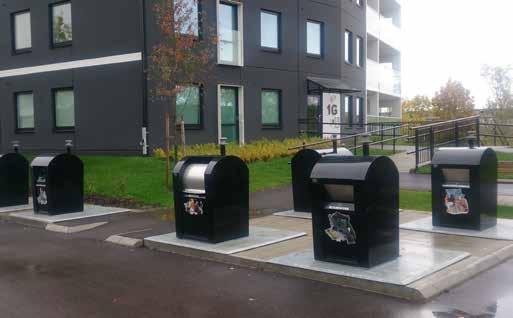

2 MINIMAX Iceberg, Sollentuna, Silverdals kulle MINIMAX Iceberg, Lund, Östra Torn MINIMAX M1, Luleå, Radiomasten 1 MINIMAX Lumio, Lund, Kv. Oden MINIMAX M1, Jönköping, Strandängarna MINIMAX Lumio, Lund, Kv. Brandstationen MINIMAX Lumio, Veberöd, Vevrehemmet

3 4-5 FÖRDELAR MED PRODUKTEN BÄTTRE BUDGETKONTROLL VARFÖR INSTALLERA MINIMAX UNDERJORDS BEHÅLLARE? 80 stycken underjordsbehållare med en volym på 5 m 3 som töms två gånger per vecka motsvarar en tömningsrunda för hushållsavfall från mer än boende. Våra behållare ger möjlighet att låta en enda operatör sköta tömningsrundorna istället för flera operatörer. Nivåövervakningssystemet OptiFill ger en varning när behållaren måste tömmas, vilket medför effektiv tömning och ruttoptimering. OPTIMALT UTRYMME I STADSMILJÖN Optimerar utrymmet för gångtrafik: upp till 3 Minimax -behållare kan installeras inom en parkeringsruta. Bidrar till att modernisera och förnya tätbefolkade bostadsområden. GARANTERAT SÄKER ANVÄNDNING Minskar antalet insamlingstillfällen, vilket bidrar till mindre trafik i området. Öppningssystem med dubbla trummor förhindrar att någon faller ner i behållaren. Svår att vandalisera. Stöldskydd. Brandsäkra (enlig NF-standard klass MO). ÅTKOMLIG FÖR ALLA Öppningspedal (tillval) Åtkomlig för rörelsehindrade och barn System för åtkomstkontroll (tillval) SORTERINGSSTATIONER MED BÄTTRE HYGIEN Reservation Samtliga uppgifter i denna katalog är gällande vid trycktillfälle. Plastic Omnium AB förbehåller sig rätten att när som helst och utan föregående meddelande göra förändringar i produktsortiment eller installationsanvisningar som anses nödvändiga i produktförbättrande syfte eller av andra skäl som myndighetsanvisningar och/eller standard- eller normkrav. För senast uppdaterad och gällande version av Minimax katalog, ladda ner PDF-filen från hemsidan Plastic Omnium AB reserverar sig för eventuella fakta- eller tryckfel i denna katalog. Utseende som integrerar med den externa omgivningen. Minimerar risken för dålig lukt. Ingen vätskeansamling. Rena, spillfria behållare som inte sprider avfallet. Tillgång till rengörings- och underhållstjänster som ser till att sorteringsstationerna alltid fungerar.

4 un maximum de stockage MINIMAL YTA, MAXIMAL INSAMLING 6-7 MER UTRYMME Underjordsbehållare är ett perfekt alternativ för avfallsinsamling, särskilt för stadskärnor, tätbefolkade bostadsområden och kulturskyddade A la reconquête områden. de l espace urbain Mer Choisir avfall les kan conteneurs samlas enterrés, in på mindre c est utrymme. choisir une En solution underjordsbehållare optimale collecte des på déchets 3 m 3 par motsvarar apport volontaire, tolv kärl på tout 240 particulièrement liter eller tre kärl pour på les 1100 centres liter. villes, les zones d habitat collectif et les sites préservés. Plus de déchets dans moins d espace. Un conteneur enterré d un volume de 3m3 représente l équivalent de 12 bacs 240L ou 3 bacs de 1100L.

5 8-9 UPPBYGGNAD AV MINIMAX UNDERJORDSBEHÅLLARE Lyftsystem Inkasttopp Gångplattform Innerbehållare av metall Innerbehållaren finns tillgänglig med en volym på 3, 4 eller 5 m 3 och är tillverkad av galvaniserat stål. Behållarna har samma mått, endast höjden skiljer dem åt. Bottenluckorna rymmer vardera 120 l lakvatten. LYFTSYSTEM 3 system finns tillgängliga: En krok Två krokar INKASTHUS Inkasthuset finns i flera olika versioner för olika typer av avfallsfraktioner: hushållsavfall, glas, papper, förpackningar, m fl. Inkasthuset är positionerat för att eliminera risk för obalans vid tömning. Fyllningsgrad: 95 % Inkasthusets låga höjd ger enkelt åtkomst för barn och rörelsehindrade. Kinshofer (mushroom) Säkerhetssystem (golv eller vägg). YTTRE BETONGKASSUN Betongkassunen finns i tre olika volymer: 3, 4 eller 5 m 3. Konstruktionen hindrar ytvatten från att tränga in och ger en tät förslutning. Betongkasunen kan förses med extra stödfötter för installation av en innerbehållare med mindre volym. Betongkassun. 3 m 3 4 m 3 5 m 3

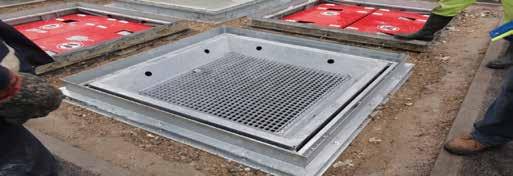

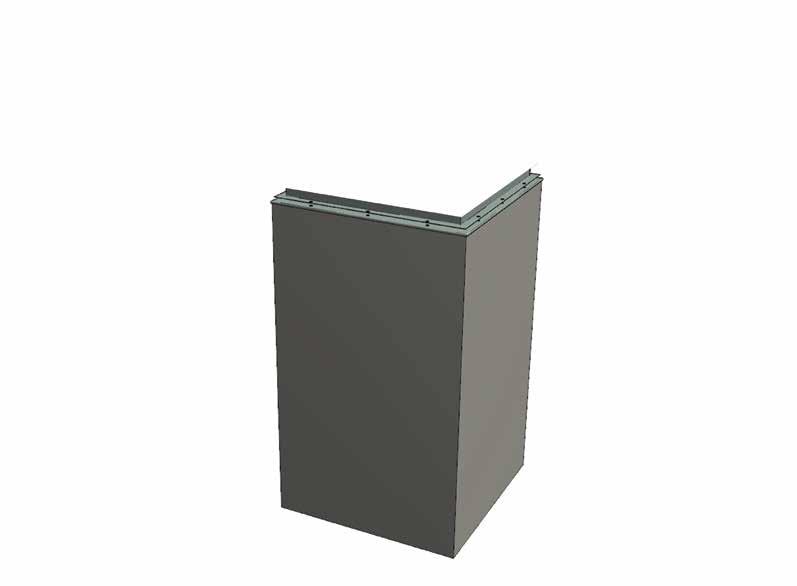

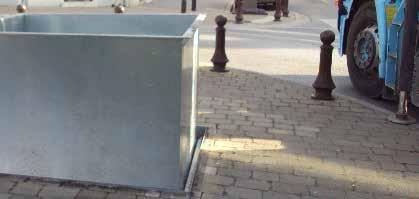

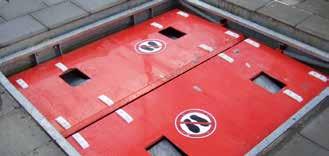

6 10-11 UTSEENDE OCH TILLVAL FÖR MINIMAX UNDERJORDSBEHÅLLARE GÅNGPLATTA Olika typer av gångplattor finns tillgängliga SÄKERHETSSYSTEM SÄKERHETSGOLV LUCKOR ÖVERLAPPANDE I NIVÅ Överlappar omgivande mark. Standardversionen, överlappande gångplattform med durkplåt hel, har en 4/6 mm tjock durkplåt och tål en belastning på 500 kg/m². Den har en halksäker yta och är lätt att rengöra (rombmönstrad durkplåt). Gångplattform kan förses med en försänkning (beläggningsbar gångplatta) som ger möjlighet att använda gatsten, gummimattor eller asfalt. I marknivå. Sidor i 90 graders vinkel med marken. Gångplattform finns att få i durkplåt, 4/6 mm tjock, och tål en belastning på 500 kg/m². Den har en halksäker yta och är lätt att rengöra (rombmönstrad durkplåt). Gångplattform kan förses med en försänkning (beläggningsbar gångplatta) som ger möjlighet att använda gatsten, gummimattor eller asfalt etc. De två röda luckorna spärras automatiskt i skyddsläge när behållaren avlägsnas under tömning eller underhållsarbete. Marknivå SÄKERHETSGOLV PLATTA Plattan skjuts automatiskt upp i skyddsläge när behållaren avlägsnas under tömning eller underhållsarbete. HEL (STANDARD) MED FÖRSÄNKNING HEL MED FÖRSÄNKNING SÄKERHETSVÄGG STANDARD Platta Platta Platta Platta Rombmönstrad durkplåt Gummi Asfalt Rombmönstrad durkplåt Gummi Asfalt Gatsten etc. Gatsten etc. Väggen flyttas automatiskt till skyddsläge under tömningen. Det fälls upp från marken när behållaren lyfts upp och ger en 90 cm hög skyddsväggkring hålets kanter (finns också i en version med en höjd på 110 cm).

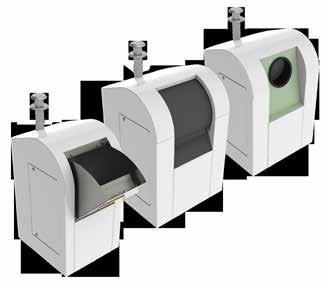

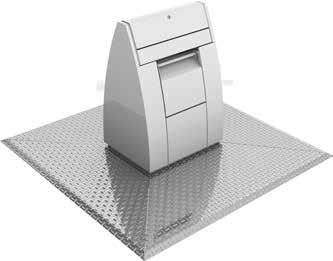

7 12-13 MINIMAX INKASTTOPPAR Mer data om inkasttoppar finns på nästa uppslag. Måtten på bilderna är angivna i mm MINIMAX Iceberg MINIMAX M1 MINIMAX M alt. 800, alt. 850, MINIMAX Lumio MINIMAX M4-DT

8 14-15 UTSEENDE OCH TILLVAL FÖR MINIMAX UNDERJORDSBEHÅLLARE S Standard Möjligt val Ej valbart BETONGKASSUN M1 Lumio Iceberg M4 M4-DT 3 m 3 Höjd (mm) Bredd (mm) Djup (mm) m 3 Höjd (mm) Bredd (mm) Djup (mm) m 3 Höjd (mm) Bredd (mm) Djup (mm) Tillval extra klack vid högt grundvatten INNERBEHÅLLARE M1 Lumio Iceberg M4 M4-DT 3 mm galvaniserat stål, helsvetsad, dubbel öppnande bottenluckor 1,5 mm galvaniserat stål, nitad, dubbel öppnande bottenluckor Tillval vid insamling av organiskt avfall: KTL behandlade innerbehållare eller innersäck och/eller special stängda luckor SÄKERHETSSYSTEM M1 Lumio Iceberg M4 M4-DT Säkerhetsvägg S S Säkerhetsgolv GÅNGPLATTFORM M1 Lumio Iceberg M4 M4-DT Överlappande durkplåt Durkplåt i nivå med omgivande mark Överlappande nedsänkt platta för gummering, sten eller annat material Nedsänkt platta, i nivå med omgivande mark, för gummering, sten eller annat material INKASTTOPPAR M1 Lumio Iceberg M4 M4-DT Höjd (mm) inkl. lyftanordning 1449 inkl. lyftanordning Bredd (mm) 700, 800, , 850, Djup (mm) Kataforesisk (KTL) behandlat stål. S S S S S Färger enligt RAL standard (finns standard lista) S S S S S Hammrad yta Borstat stål Blästrat rostfritt stål Rostfritt stål Anti-grafitti behandling INKASTÖPPNINGAR & FRAKTIONER M1 Lumio Iceberg M4 M4-DT Dubbeltrumma 40 L 60 L 80 L 110 L Lucka 40 L 60 L 80 L 110 L Vipplucka för tidningar & förpackningar (B & H i mm) 390 x 120/ x 120/ x 120/ x 120/150 Extra brett inkast för kartong (B & H i mm) 600 x x 120 Glasinkast (Diameter i mm) Ljuddämpning för glasbehållare Pedalöppning Fyllnadsgrads mätning LÅSALTERNATIV M1 Lumio Iceberg M4 M4-DT Nyckellås AC III tagg lås LYFTKROK M1 Lumio Iceberg M4 M4-DT 1-krok 2-krok med kedjor med kedjor med stag med stag med stag Mushroom med kedjor med kedjor Mushroom anti spin S S S 3-krok ÖVRIGA TILLVAL M1 Lumio Iceberg M4 M4-DT Storproducentlucka 2-3 delad glasbehållare Dekaler Texter MINDRE BEHÅLLARE M1 Lumio Iceberg M4 M4-DT 630L semi UWS 3 m³ semi UWS

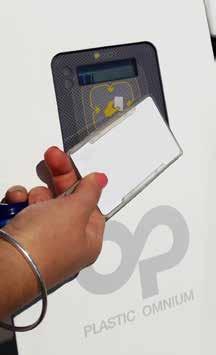

9 16-17 OptiAccess SYSTEM FÖR ÅTKOMSTKONTROLL OptiFill ÖVERVAKNINGSSYSTEM FÖR FYLLNINGSNIVÅ PRODUKTENS EGENSKAPER OptiAccess är ett system för åtkomstkontroll som begränsar användningen av en behållare till behöriga personer. Den sparar och sänder data om behållarens användning. Det elektroniska låset manövreras genom att dra en bricka eller ett kort framför en läsare. OptiAccess finns för behållare ovan och under jord, samt markbehållare. PRODUKTENS EGENSKAPER MÖJLIGGÖR Högre fyllnadsnivå vid enskild tömning Färre antal tömningstillfällen Mindre påverkan på miljön pga. färre tömningar Mindre fordonsljud Produktens livslängd ökar Data möjliggör optimerad storlek och placering av behållare Detaljerad information om platsen där behållare med OptiFill -system har installerats. Fjärradministration OptiAccess sänder data om behållarens användning varje dag och sparar informationen på ett SD-minneskort. Upp till brickor kan registreras, med tillhörande information. Ansvarig kan bevilja eller neka åtkomst till en eller flera stationer på distans. Fristående system Överföring av data sker dagligen och systemaktiviteten visar via ett gränssnitt antal användare, batteriladdningsnivå och beräknad fyllningsnivå. Varje enhet kan förses med ett varningssystem som förutser underhållsbehovet. OptiFill finns för både ovan- och underjordsbehållare. Systemet består av: Elektronisk enhet som placeras i behållaren Program för överföring av data Elektronikenheten uppfyller IP66-klassning som förhindrar inträngning av vatten och damm etc. Ultraljudsgivare ger tillförlitlig mätning av fyllnadsnivån oavsett avfallstyp Batteri med lång livslängd Inbyggt GPRS-modem Beskrivande datablad för varje behållare. OptiAccess gör det möjligt att integrera program för prisincitament. 50 mm 65 mm 115 mm

10 18-19 TILLHÖRANDE TJÄNSTER Vi erbjuder skräddarsydda serviceavtal med ett före byggande underhåll som minskar risken för oförutsedda användningsavbrott och förlänger produktens livslängd. Vidare innebär ett serviceavtal en hög hygiennivå både i och utanför Minimax produkten, vilket bland annat minimerar risk för lukt och skadedjur. Serviceavtal innebär att vi rengör, okulärt inspekterar och gör en funktionell genomgång av följande delar i Minimax produkten: Lyftsystem Inkasttopp OptiAccess Gångplattform Innerbehållare Betongkassun; pumpning av eventuellt lakvatten. Säkerhetssystem Serviceavtal innefattar också möjligheten, via särskilt telefonnummer, att snabbt komma i kontakt med servicetekniker och därmed avhjälpande service vid oförutsett användningsavbrott. Förebyggande underhåll ger en bättre totalekonomi och ger ett avbrottsfritt användande av Minimax produkten.

11 Plastic Omnium AB, Vannhögsgatan 9, Box 104, Trelleborg Tel +46 (0) , E-post / POE - Katalog för Minimax underjordsbehållare Fotografier: Plastic Omnium. Plastic Omnium förbehåller sig rätten att utan förhandsbesked ändra information om design, färger och tekniska data som anges i detta dokument. Minimax underjordsbehållare, registrerad modell och varumärke som tillhör Plastic Omnium.
