1 Teknisk manual Amfibi Hygienstol Amfibi Double DB 1

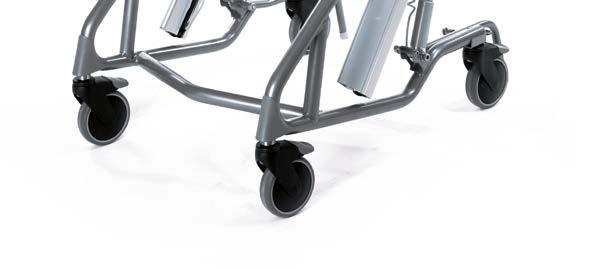

2 Detaljförteckning ALU Nackstöd Ryggstativ Armstöd (H/V) Armstödslåsning Täckpropp Handlovsstöd Skruv/Armstöd L/R Alustolpe (H/V) L/R Täckplåt (H/V) Glidlager Lyftslide L/R Övre täcklock (H/V) Fästplåt DB Ställdon (Höj/Sänk) Plastsits Sitsstativ Klämskydd (H/V) Bottenstativ Hjul Täckkåpa Distansbricka L/R Anti-tipp rör (H/V) Stödpropp L/R Hållare (H/V) Låsning Ställdon (Tippning) L/R Fotstödsplatta (H/V) L/R Fotstödsrör (H/V) L/R Hälband (H/V) Klämma/låsning 1 2

3

4 Reservdelar Art. Nr L/R DOUBLE Benämning Duschsits Fotstöd till vinkelställbara benstöd Ställbart Ryggband (Skum) Krympslang 1m Tillbehör Art. Nr ALU DOUBLE L/R L/R Benämning Duschsits Mjuksits Uppsamlingskärl med lock Nackstöd Barriär (52cm) Barriär (47cm) Barriär (42cm) Stänkskydd Armstödslåsning (par) Sidostöd Midjebälte Gejder Breddningssats/Armstöd (+50mm) Länkhjul 100mm med broms Vadband Långt benstöd/vadstöd (H/V) Kort benstöd/amputationsstöd (H/V) Bröstsele Plugg för mjuksits Riktningsspärrat hjul 125mm Riktningsspärrat hjul 100mm Riktningsspärrat hjul 75mm 4

5 Rengöring och underhåll Underhåll bör utföras minst en gång per år. Kontrollera att/om Åtgärd Hjul Länklagren är skadade eller går trögt... Byt ut komplett hjul Hjulet går trögt... Rengör ev demontera hjul, återinfetta glidlagret med vattenfast fett och dra åt skruven Slitbanan är skadad... Byt hjul Hjulgafflarna är skadade... Byt hjul Anslutningsbultar till stativet är inte Återmonteras i stativet, ordentligt åtdragna... säkras med limsäkring (typ hård) Stativ Mekaniska skador har uppstått i stativet... Byt eventuellt stativ Lackskador finns på stativet... Reparera lackskadorna med GATE bättringsfärg Fotstöd Fotstödsplattorna är skadade... Byt ut fotplattorna Infästningen av fotplattorna är skadade... Byt ut infästningsdetaljerna Hälband saknas/trasigt... Byt hälband Sits Sitsen är skadad (sprickor, vassa kanter)... Byt ut sitsen Sitsen sitter ej fast ordentligt på stativet... Byt ut sitsen Mjuksitsen är skadad... Byt ut mjuksitsen Snäppen under sits är skadade... Byt ut sitsen Armstöd Glidskydd/handlovstöd är skadade... Byt ut glidskydd/handlovstöd (sprickor och vassa kanter) Armstödslåsningen är skadat... Byt ut armstödslåsningen Ryggstativ/ryggband Ryggstativ/ryggband är skadat... Byt ut ryggstativ/ryggband Nackstödet är skadat (sprickor och vassa kanter)... Byt ut nackstödet Elställdon Elställdon/höj-sänk & lutning... Kontrollera funktion med fjärrkontroll samt att elställdonens infästningar ej glappar. Skruvar är ej ordentligt åtdragna... Dra åt alla skruvar och se till att låsmutter används. Anti-tilt funktion Anti tilt rör... Kontrollera att rör låses i nedfällt läge. Byt låsning eller rör om nödvändigt. 5

6 Tekniska specifikationer Material Aluminium, Plast ( PP, PP/GS, PA, PA/GS, TPE ) Stål (kolstål, rostfritt) Ram/stativ ED+pulverlackerat (polyester) Specifikation elsystemet Ställdon Upp/Ner Tilt-funktion Spänning 24V 24V Utväxling Stigning 3mm 2 mm Lyftkraft 1070N 900N Dragkraft 1070N 900N Blockering vid lyft N N Hastighet - utan last 9 mm/s 12 mm/s Hastighet - full last 6mm/S 7,5 mm/s Strömstyrka 2,2 A 2,2 A Färg Svart Grå RAL9006 Slagläng 400 mm 105 mm Kapslingsklass IP66 IP66 Spänning Kapacitet Kapslingsklass Färg Kontrollbox, batteri 24V 1,4 Ah IP65 Svart Kopplingsschema/Kontrollbox 1. Uttag för motor/höjdreglering (Master) 2. Uttag för motor/höjdreglering (Slave) 3. Uttag för motor/lutning (Master) 4. Uttag för motor/lutning (Slave) 5. Uttag för fjärrkontroll

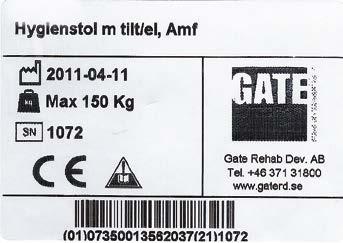

7 Säkerhetsanvisningar Duschstol ska enbart användas: som ett Dusch/hygienhjälpmedel inomhus, på plana och hårda underlag ID-märkning db 1. Artikelnummer 2. Produktnamn 3. Tillverkningsdatum 4. Max brukarvikt 5. Serienummer 6. Varning! Se användarinstruktioner 7. EAN kod Garanti Vi lämnar 2 års garanti på generella fabrikationsfel och fem års rostskyddsgaranti på stativdetaljer (gäller ej förslitningsdetaljer). För mer information eller frågor var vänlig kontakta: Gate Rehab Development AB Industrigatan 2, S Reftele tel info@gaterd.se 7

8 Dimensioner R I VÅRDEN RTNER I VÅRDEN CE-märkt enligt MDD 93/42/EEC. Kontakta oss på: tel Gate Rehab Development AB Industrigatan 2 S Reftele info@gaterd.se , 4 Vill du veta mer?
