1 Funktionsprovning vattenbehandling Håsten simhall Varberg PROCESSING AB Borgås Gårdsväg 9, Kungsbacka Tel:

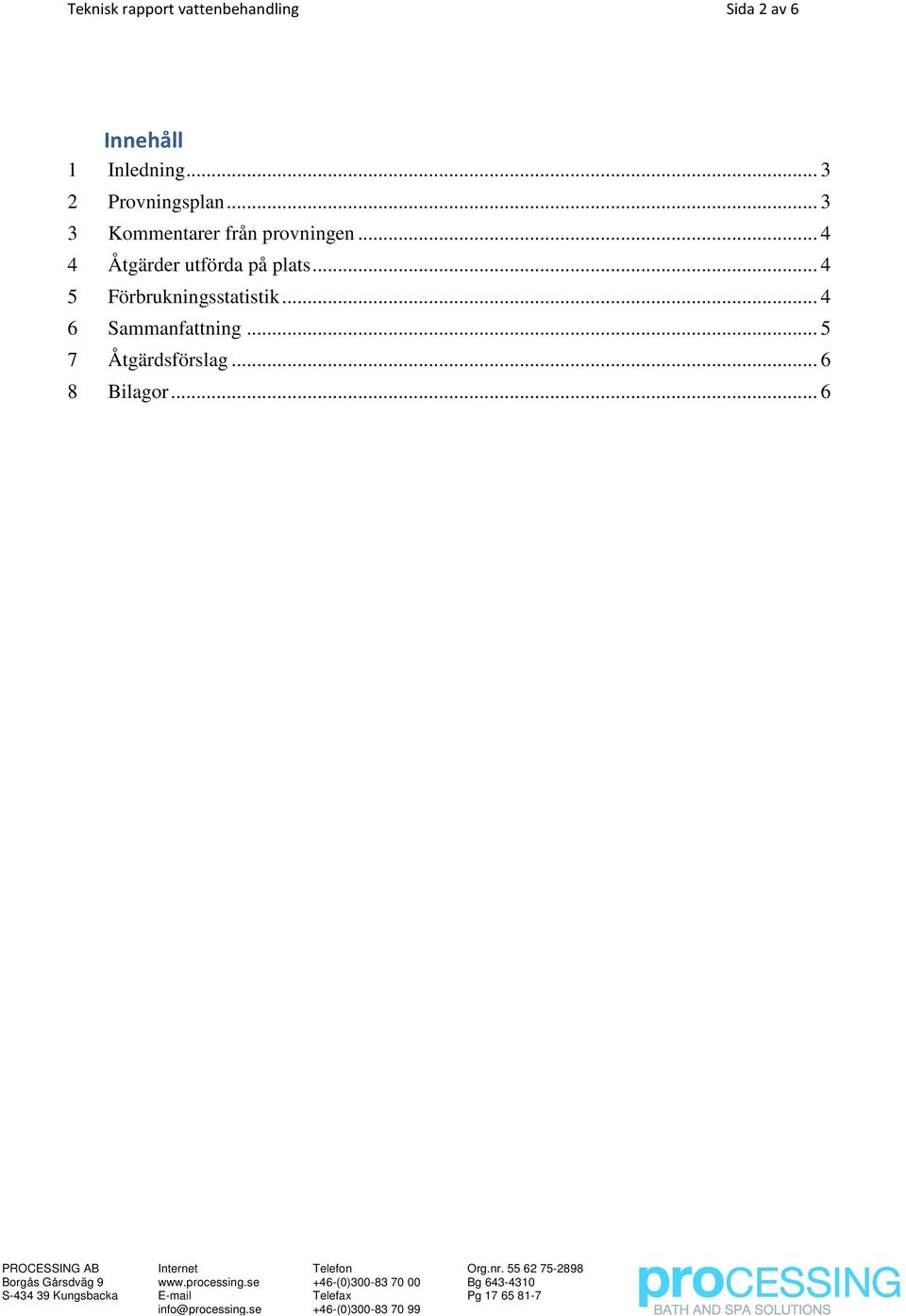

2 Teknisk rapport vattenbehandling Sida 2 av 6 Innehåll 1 Inledning Provningsplan Kommentarer från provningen Åtgärder utförda på plats Förbrukningsstatistik Sammanfattning Åtgärdsförslag Bilagor... 6 PROCESSING AB Borgås Gårsdväg 9 S Kungsbacka Internet info@processing.se Telefon +46-(0) Telefax +46-(0) Org.nr Bg Pg

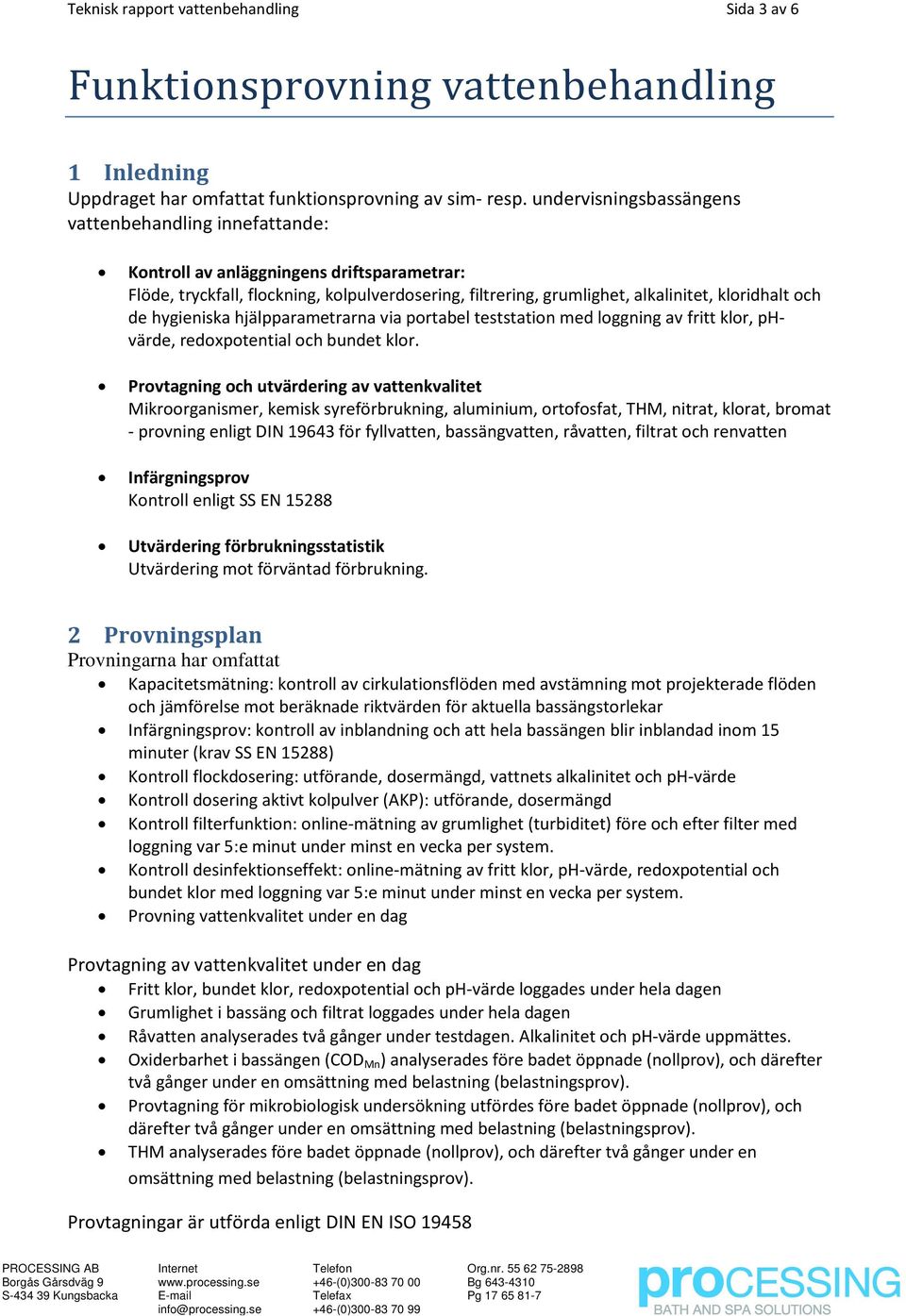

3 Teknisk rapport vattenbehandling Sida 3 av 6 Funktionsprovning vattenbehandling 1 Inledning Uppdraget har omfattat funktionsprovning av sim- resp. undervisningsbassängens vattenbehandling innefattande: Kontroll av anläggningens driftsparametrar: Flöde, tryckfall, flockning, kolpulverdosering, filtrering, grumlighet, alkalinitet, kloridhalt och de hygieniska hjälpparametrarna via portabel teststation med loggning av fritt klor, phvärde, redoxpotential och bundet klor. Provtagning och utvärdering av vattenkvalitet Mikroorganismer, kemisk syreförbrukning, aluminium, ortofosfat, THM, nitrat, klorat, bromat - provning enligt DIN för fyllvatten, bassängvatten, råvatten, filtrat och renvatten Infärgningsprov Kontroll enligt SS EN Utvärdering förbrukningsstatistik Utvärdering mot förväntad förbrukning. 2 Provningsplan Provningarna har omfattat Kapacitetsmätning: kontroll av cirkulationsflöden med avstämning mot projekterade flöden och jämförelse mot beräknade riktvärden för aktuella bassängstorlekar Infärgningsprov: kontroll av inblandning och att hela bassängen blir inblandad inom 15 minuter (krav SS EN 15288) Kontroll flockdosering: utförande, dosermängd, vattnets alkalinitet och ph-värde Kontroll dosering aktivt kolpulver (AKP): utförande, dosermängd Kontroll filterfunktion: online-mätning av grumlighet (turbiditet) före och efter filter med loggning var 5:e minut under minst en vecka per system. Kontroll desinfektionseffekt: online-mätning av fritt klor, ph-värde, redoxpotential och bundet klor med loggning var 5:e minut under minst en vecka per system. Provning vattenkvalitet under en dag Provtagning av vattenkvalitet under en dag Fritt klor, bundet klor, redoxpotential och ph-värde loggades under hela dagen Grumlighet i bassäng och filtrat loggades under hela dagen Råvatten analyserades två gånger under testdagen. Alkalinitet och ph-värde uppmättes. Oxiderbarhet i bassängen (COD Mn ) analyserades före badet öppnade (nollprov), och därefter två gånger under en omsättning med belastning (belastningsprov). Provtagning för mikrobiologisk undersökning utfördes före badet öppnade (nollprov), och därefter två gånger under en omsättning med belastning (belastningsprov). THM analyserades före badet öppnade (nollprov), och därefter två gånger under en omsättning med belastning (belastningsprov). Provtagningar är utförda enligt DIN EN ISO PROCESSING AB Borgås Gårsdväg 9 S Kungsbacka Internet info@processing.se Telefon +46-(0) Telefax +46-(0) Org.nr Bg Pg

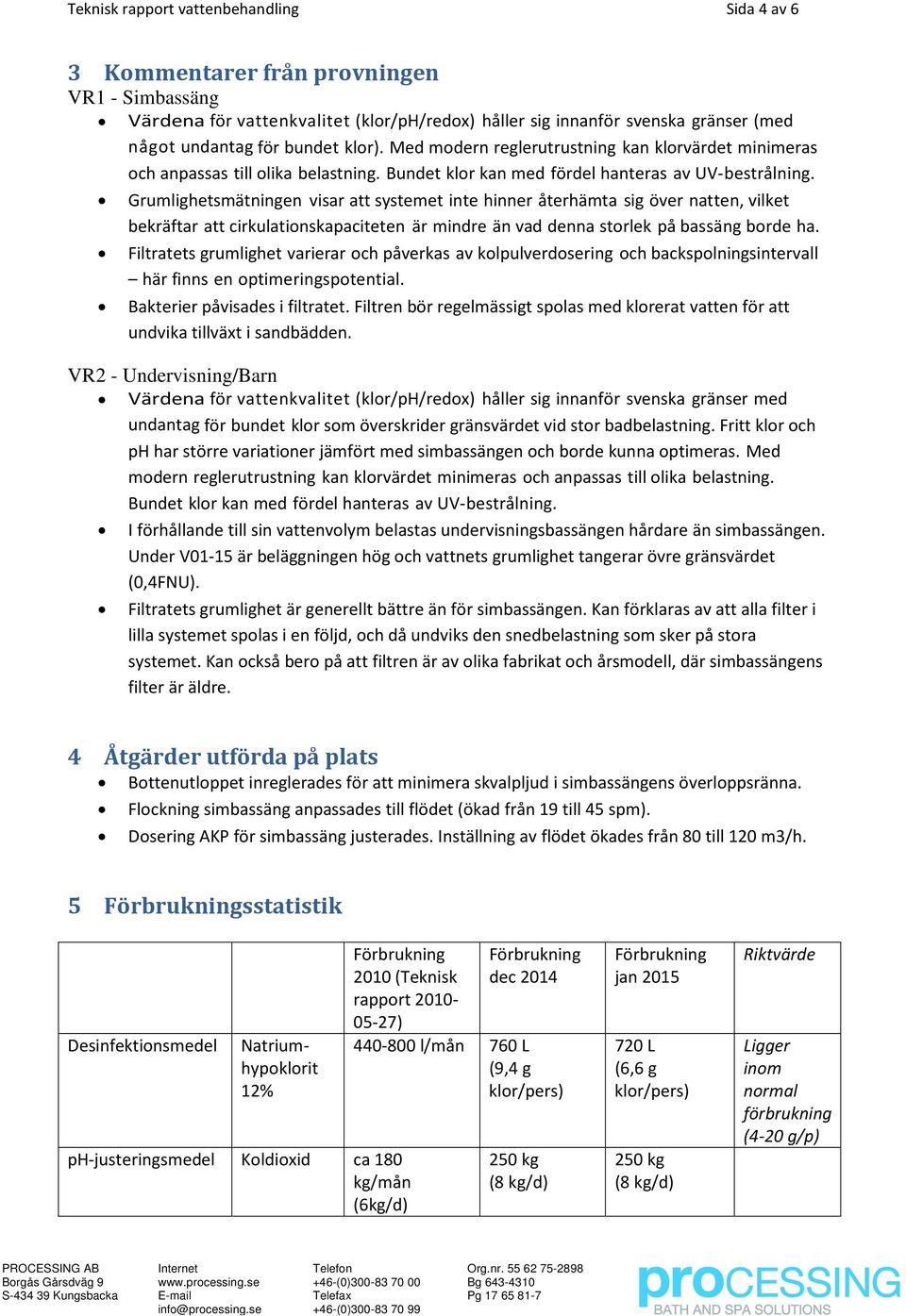

4 Teknisk rapport vattenbehandling Sida 4 av 6 3 Kommentarer från provningen VR1 - Simbassäng Värdena för vattenkvalitet (klor/ph/redox) håller sig innanför svenska gränser (med något undantag för bundet klor). Med modern reglerutrustning kan klorvärdet minimeras och anpassas till olika belastning. Bundet klor kan med fördel hanteras av UV-bestrålning. Grumlighetsmätningen visar att systemet inte hinner återhämta sig över natten, vilket bekräftar att cirkulationskapaciteten är mindre än vad denna storlek på bassäng borde ha. Filtratets grumlighet varierar och påverkas av kolpulverdosering och backspolningsintervall här finns en optimeringspotential. Bakterier påvisades i filtratet. Filtren bör regelmässigt spolas med klorerat vatten för att undvika tillväxt i sandbädden. VR2 - Undervisning/Barn Värdena för vattenkvalitet (klor/ph/redox) håller sig innanför svenska gränser med undantag för bundet klor som överskrider gränsvärdet vid stor badbelastning. Fritt klor och ph har större variationer jämfört med simbassängen och borde kunna optimeras. Med modern reglerutrustning kan klorvärdet minimeras och anpassas till olika belastning. Bundet klor kan med fördel hanteras av UV-bestrålning. I förhållande till sin vattenvolym belastas undervisningsbassängen hårdare än simbassängen. Under V01-15 är beläggningen hög och vattnets grumlighet tangerar övre gränsvärdet (0,4FNU). Filtratets grumlighet är generellt bättre än för simbassängen. Kan förklaras av att alla filter i lilla systemet spolas i en följd, och då undviks den snedbelastning som sker på stora systemet. Kan också bero på att filtren är av olika fabrikat och årsmodell, där simbassängens filter är äldre. 4 Åtgärder utförda på plats Bottenutloppet inreglerades för att minimera skvalpljud i simbassängens överloppsränna. Flockning simbassäng anpassades till flödet (ökad från 19 till 45 spm). Dosering AKP för simbassäng justerades. Inställning av flödet ökades från 80 till 120 m3/h. 5 Förbrukningsstatistik Desinfektionsmedel Förbrukning 2010 (Teknisk rapport ) Natriumhypoklorit 12% ph justeringsmedel Koldioxid ca 180 kg/mån (6kg/d) Förbrukning dec l/mån 760 L (9,4 g klor/pers) 250 kg (8 kg/d) Förbrukning jan L (6,6 g klor/pers) 250 kg (8 kg/d) Riktvärde Ligger inom normal förbrukning (4-20 g/p) PROCESSING AB Borgås Gårsdväg 9 S Kungsbacka Internet info@processing.se Telefon +46-(0) Telefax +46-(0) Org.nr Bg Pg

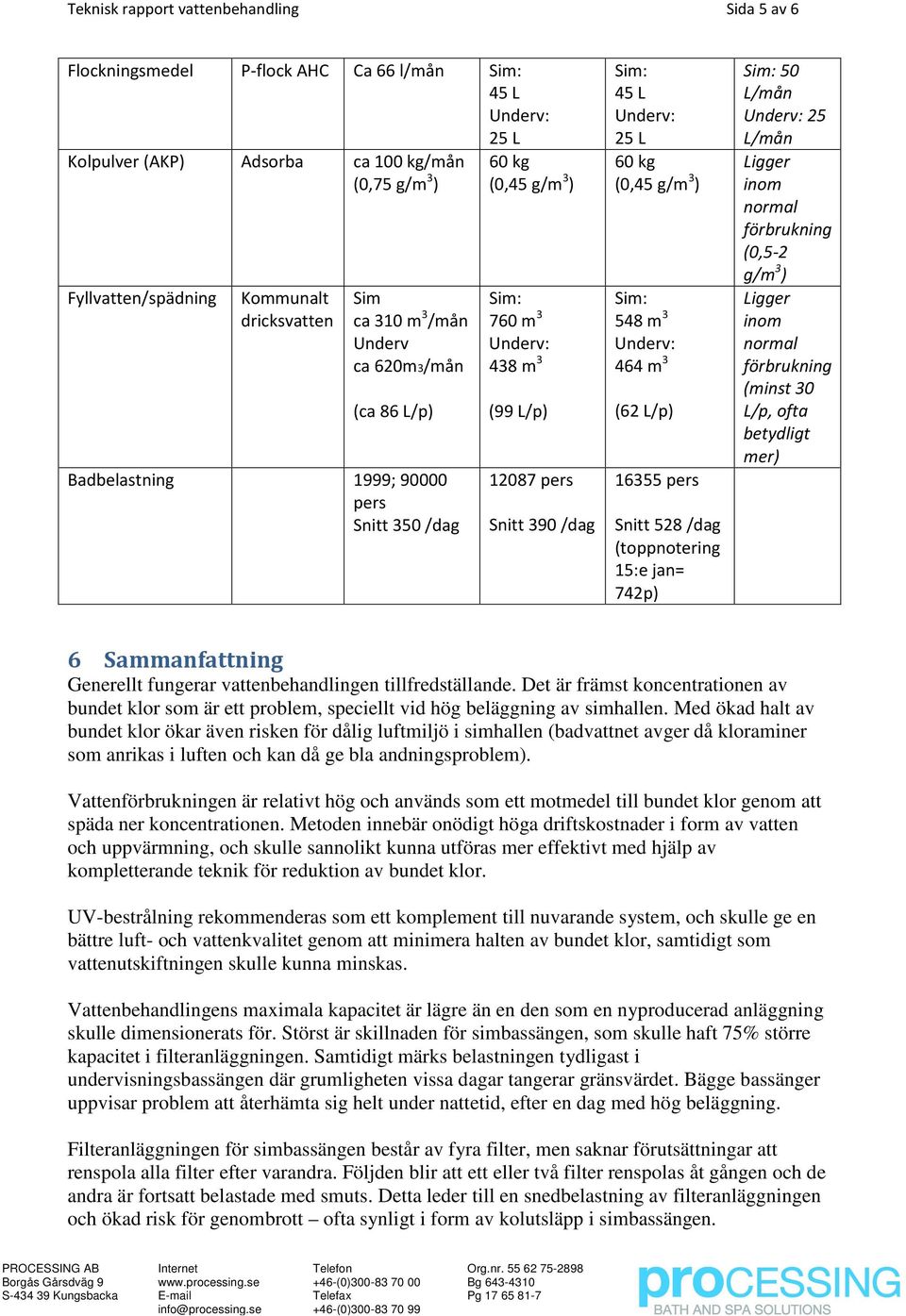

5 Teknisk rapport vattenbehandling Sida 5 av 6 Flockningsmedel P flock AHC Ca 66 l/mån Sim: 45 L Underv: 25 L Kolpulver (AKP) Adsorba ca 100 kg/mån (0,75 g/m 3 ) Fyllvatten/spädning Kommunalt dricksvatten Sim ca 310 m 3 /mån Underv ca 620m3/mån (ca 86 L/p) Badbelastning 1999; pers Snitt 350 /dag 60 kg (0,45 g/m 3 ) Sim: 760 m 3 Underv: 438 m 3 (99 L/p) pers Snitt 390 /dag Sim: 45 L Underv: 25 L 60 kg (0,45 g/m 3 ) Sim: 548 m 3 Underv: 464 m 3 (62 L/p) pers Snitt 528 /dag (toppnotering 15:e jan= 742p) Sim: 50 L/mån Underv: 25 L/mån Ligger inom normal förbrukning (0,5-2 g/m 3 ) Ligger inom normal förbrukning (minst 30 L/p, ofta betydligt mer) 6 Sammanfattning Generellt fungerar vattenbehandlingen tillfredställande. Det är främst koncentrationen av bundet klor som är ett problem, speciellt vid hög beläggning av simhallen. Med ökad halt av bundet klor ökar även risken för dålig luftmiljö i simhallen (badvattnet avger då kloraminer som anrikas i luften och kan då ge bla andningsproblem). Vattenförbrukningen är relativt hög och används som ett motmedel till bundet klor genom att späda ner koncentrationen. Metoden innebär onödigt höga driftskostnader i form av vatten och uppvärmning, och skulle sannolikt kunna utföras mer effektivt med hjälp av kompletterande teknik för reduktion av bundet klor. UV-bestrålning rekommenderas som ett komplement till nuvarande system, och skulle ge en bättre luft- och vattenkvalitet genom att minimera halten av bundet klor, samtidigt som vattenutskiftningen skulle kunna minskas. Vattenbehandlingens maximala kapacitet är lägre än en den som en nyproducerad anläggning skulle dimensionerats för. Störst är skillnaden för simbassängen, som skulle haft 75% större kapacitet i filteranläggningen. Samtidigt märks belastningen tydligast i undervisningsbassängen där grumligheten vissa dagar tangerar gränsvärdet. Bägge bassänger uppvisar problem att återhämta sig helt under nattetid, efter en dag med hög beläggning. Filteranläggningen för simbassängen består av fyra filter, men saknar förutsättningar att renspola alla filter efter varandra. Följden blir att ett eller två filter renspolas åt gången och de andra är fortsatt belastade med smuts. Detta leder till en snedbelastning av filteranläggningen och ökad risk för genombrott ofta synligt i form av kolutsläpp i simbassängen. PROCESSING AB Borgås Gårsdväg 9 S Kungsbacka Internet info@processing.se Telefon +46-(0) Telefax +46-(0) Org.nr Bg Pg

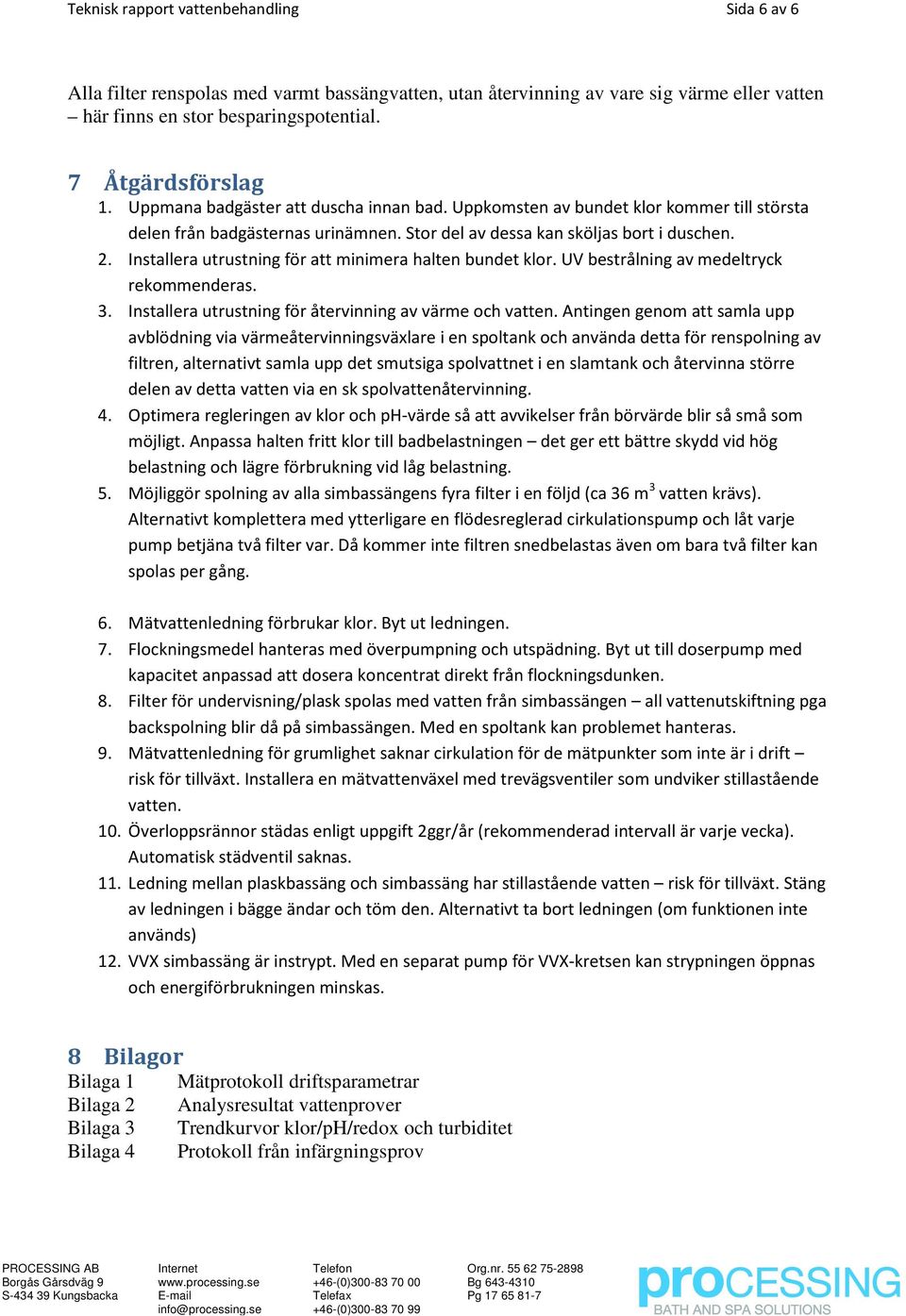

6 Teknisk rapport vattenbehandling Sida 6 av 6 Alla filter renspolas med varmt bassängvatten, utan återvinning av vare sig värme eller vatten här finns en stor besparingspotential. 7 Åtgärdsförslag 1. Uppmana badgäster att duscha innan bad. Uppkomsten av bundet klor kommer till största delen från badgästernas urinämnen. Stor del av dessa kan sköljas bort i duschen. 2. Installera utrustning för att minimera halten bundet klor. UV bestrålning av medeltryck rekommenderas. 3. Installera utrustning för återvinning av värme och vatten. Antingen genom att samla upp avblödning via värmeåtervinningsväxlare i en spoltank och använda detta för renspolning av filtren, alternativt samla upp det smutsiga spolvattnet i en slamtank och återvinna större delen av detta vatten via en sk spolvattenåtervinning. 4. Optimera regleringen av klor och ph-värde så att avvikelser från börvärde blir så små som möjligt. Anpassa halten fritt klor till badbelastningen det ger ett bättre skydd vid hög belastning och lägre förbrukning vid låg belastning. 5. Möjliggör spolning av alla simbassängens fyra filter i en följd (ca 36 m 3 vatten krävs). Alternativt komplettera med ytterligare en flödesreglerad cirkulationspump och låt varje pump betjäna två filter var. Då kommer inte filtren snedbelastas även om bara två filter kan spolas per gång. 6. Mätvattenledning förbrukar klor. Byt ut ledningen. 7. Flockningsmedel hanteras med överpumpning och utspädning. Byt ut till doserpump med kapacitet anpassad att dosera koncentrat direkt från flockningsdunken. 8. Filter för undervisning/plask spolas med vatten från simbassängen all vattenutskiftning pga backspolning blir då på simbassängen. Med en spoltank kan problemet hanteras. 9. Mätvattenledning för grumlighet saknar cirkulation för de mätpunkter som inte är i drift risk för tillväxt. Installera en mätvattenväxel med trevägsventiler som undviker stillastående vatten. 10. Överloppsrännor städas enligt uppgift 2ggr/år (rekommenderad intervall är varje vecka). Automatisk städventil saknas. 11. Ledning mellan plaskbassäng och simbassäng har stillastående vatten risk för tillväxt. Stäng av ledningen i bägge ändar och töm den. Alternativt ta bort ledningen (om funktionen inte används) 12. VVX simbassäng är instrypt. Med en separat pump för VVX-kretsen kan strypningen öppnas och energiförbrukningen minskas. 8 Bilagor Bilaga 1 Bilaga 2 Bilaga 3 Bilaga 4 Mätprotokoll driftsparametrar Analysresultat vattenprover Trendkurvor klor/ph/redox och turbiditet Protokoll från infärgningsprov PROCESSING AB Borgås Gårsdväg 9 S Kungsbacka Internet info@processing.se Telefon +46-(0) Telefax +46-(0) Org.nr Bg Pg

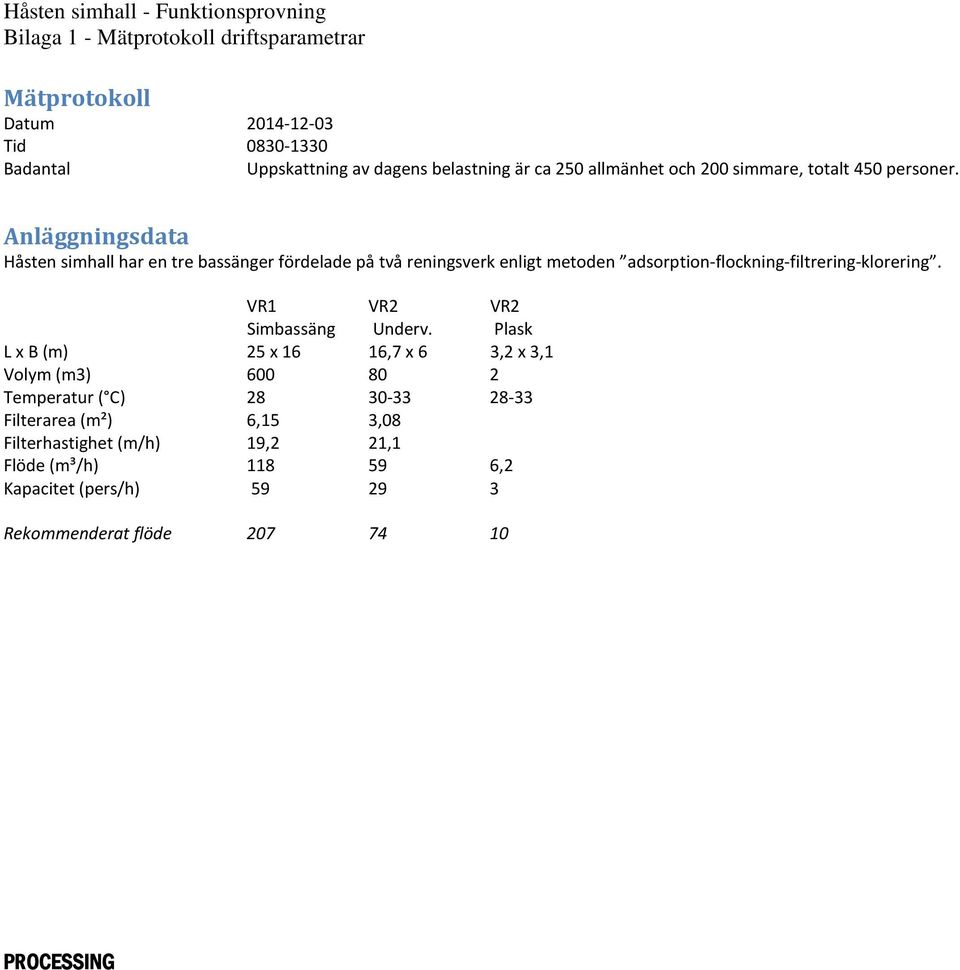

7 Håsten simhall - Funktionsprovning Bilaga 1 - Mätprotokoll driftsparametrar Mätprotokoll Datum Tid Badantal Uppskattning av dagens belastning är ca 250 allmänhet och 200 simmare, totalt 450 personer. Anläggningsdata Håsten simhall har en tre bassänger fördelade på två reningsverk enligt metoden adsorption flockning filtrering-klorering. VR1 VR2 VR2 Simbassäng Underv. Plask L x B (m) 25 x 16 16,7 x 6 3,2 x 3,1 Volym (m3) Temperatur ( C) Filterarea (m²) 6,15 3,08 Filterhastighet (m/h) 19,2 21,1 Flöde (m³/h) ,2 Kapacitet (pers/h) Rekommenderat flöde PROCESSING

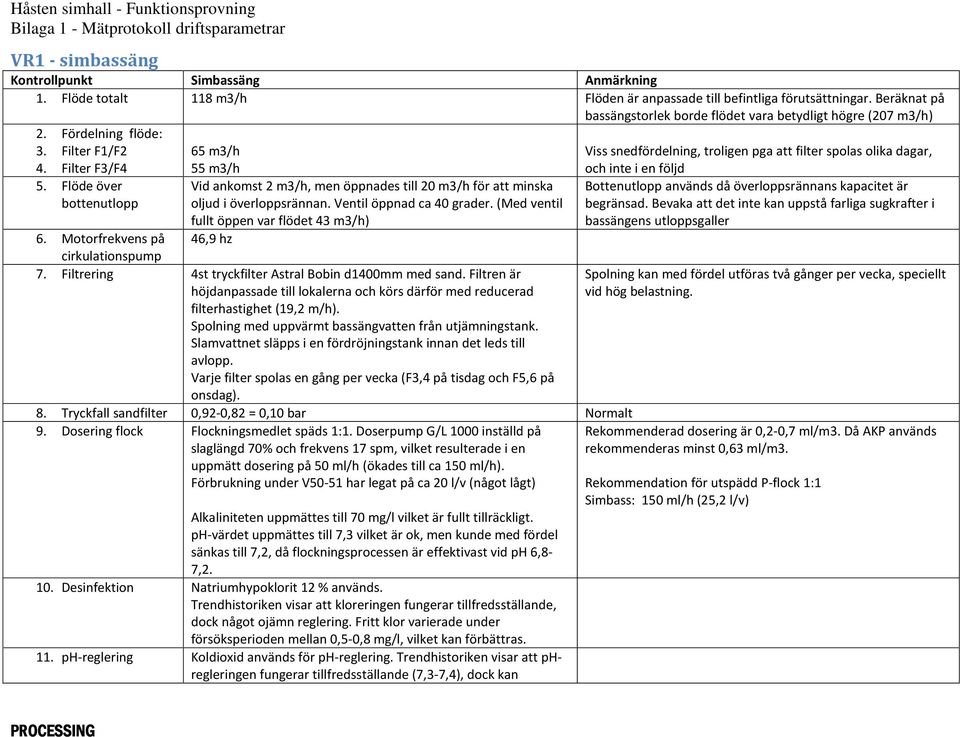

8 Håsten simhall - Funktionsprovning Bilaga 1 - Mätprotokoll driftsparametrar VR1 - simbassäng Kontrollpunkt Simbassäng Anmärkning 1. Flöde totalt 118 m3/h Flöden är anpassade till befintliga förutsättningar. Beräknat på bassängstorlek borde flödet vara betydligt högre (207 m3/h) 2. Fördelning flöde: 3. Filter F1/F2 4. Filter F3/F4 5. Flöde över bottenutlopp 65 m3/h 55 m3/h Vid ankomst 2 m3/h, men öppnades till 20 m3/h för att minska oljud i överloppsrännan. Ventil öppnad ca 40 grader. (Med ventil fullt öppen var flödet 43 m3/h) 46,9 hz 6. Motorfrekvens på cirkulationspump 7. Filtrering 4st tryckfilter Astral Bobin d1400mm med sand. Filtren är höjdanpassade till lokalerna och körs därför med reducerad filterhastighet (19,2 m/h). Spolning med uppvärmt bassängvatten från utjämningstank. Slamvattnet släpps i en fördröjningstank innan det leds till avlopp. Varje filter spolas en gång per vecka (F3,4 på tisdag och F5,6 på onsdag). 8. Tryckfall sandfilter 0,92-0,82 = 0,10 bar Normalt 9. Dosering flock Flockningsmedlet späds 1:1. Doserpump G/L 1000 inställd på slaglängd 70% och frekvens 17 spm, vilket resulterade i en uppmätt dosering på 50 ml/h (ökades till ca 150 ml/h). Förbrukning under V50-51 har legat på ca 20 l/v (något lågt) Alkaliniteten uppmättes till 70 mg/l vilket är fullt tillräckligt. ph-värdet uppmättes till 7,3 vilket är ok, men kunde med fördel sänkas till 7,2, då flockningsprocessen är effektivast vid ph 6,8-7, Desinfektion Natriumhypoklorit 12 % används. Trendhistoriken visar att kloreringen fungerar tillfredsställande, dock något ojämn reglering. Fritt klor varierade under försöksperioden mellan 0,5-0,8 mg/l, vilket kan förbättras. 11. ph-reglering Koldioxid används för ph-reglering. Trendhistoriken visar att phregleringen fungerar tillfredsställande (7,3-7,4), dock kan Viss snedfördelning, troligen pga att filter spolas olika dagar, och inte i en följd Bottenutlopp används då överloppsrännans kapacitet är begränsad. Bevaka att det inte kan uppstå farliga sugkrafter i bassängens utloppsgaller Spolning kan med fördel utföras två gånger per vecka, speciellt vid hög belastning. Rekommenderad dosering är 0,2-0,7 ml/m3. Då AKP används rekommenderas minst 0,63 ml/m3. Rekommendation för utspädd P-flock 1:1 Simbass: 150 ml/h (25,2 l/v) PROCESSING

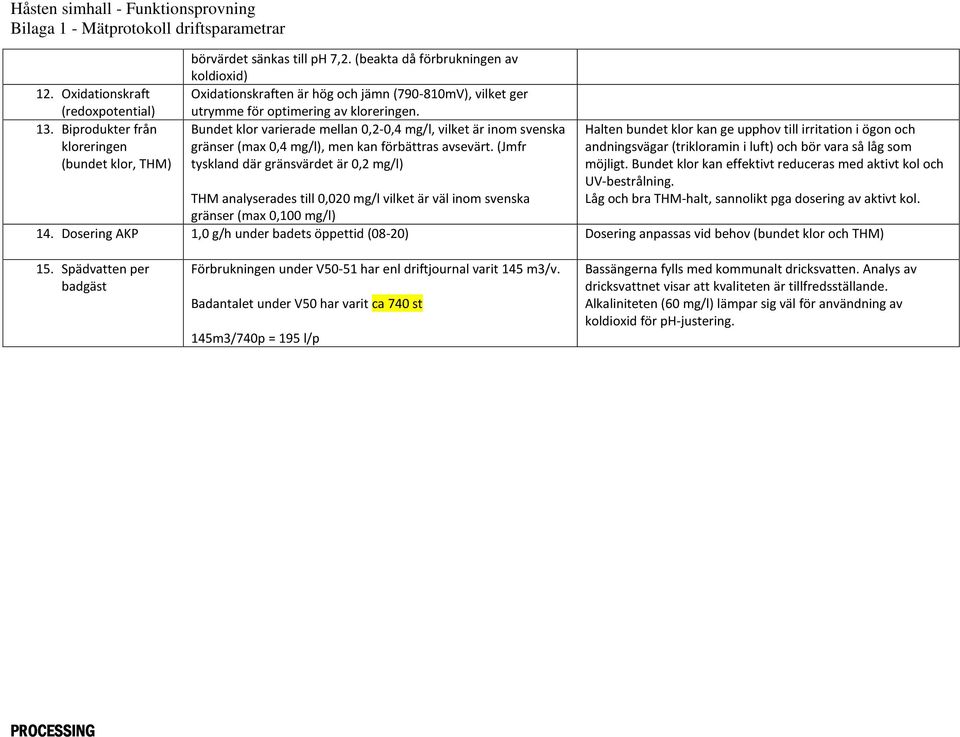

9 Håsten simhall - Funktionsprovning Bilaga 1 - Mätprotokoll driftsparametrar 12. Oxidationskraft (redoxpotential) 13. Biprodukter från kloreringen (bundet klor, THM) börvärdet sänkas till ph 7,2. (beakta då förbrukningen av koldioxid) Oxidationskraften är hög och jämn ( mV), vilket ger utrymme för optimering av kloreringen. Bundet klor varierade mellan 0,2-0,4 mg/l, vilket är inom svenska gränser (max 0,4 mg/l), men kan förbättras avsevärt. (Jmfr tyskland där gränsvärdet är 0,2 mg/l) Halten bundet klor kan ge upphov till irritation i ögon och andningsvägar (trikloramin i luft) och bör vara så låg som möjligt. Bundet klor kan effektivt reduceras med aktivt kol och UV-bestrålning. THM analyserades till 0,020 mg/l vilket är väl inom svenska Låg och bra THM-halt, sannolikt pga dosering av aktivt kol. gränser (max 0,100 mg/l) 14. Dosering AKP 1,0 g/h under badets öppettid (08-20) Dosering anpassas vid behov (bundet klor och THM) 15. Spädvatten per badgäst Förbrukningen under V50-51 har enl driftjournal varit 145 m3/v. Badantalet under V50 har varit ca 740 st 145m3/740p = 195 l/p Bassängerna fylls med kommunalt dricksvatten. Analys av dricksvattnet visar att kvaliteten är tillfredsställande. Alkaliniteten (60 mg/l) lämpar sig väl för användning av koldioxid för ph-justering. PROCESSING

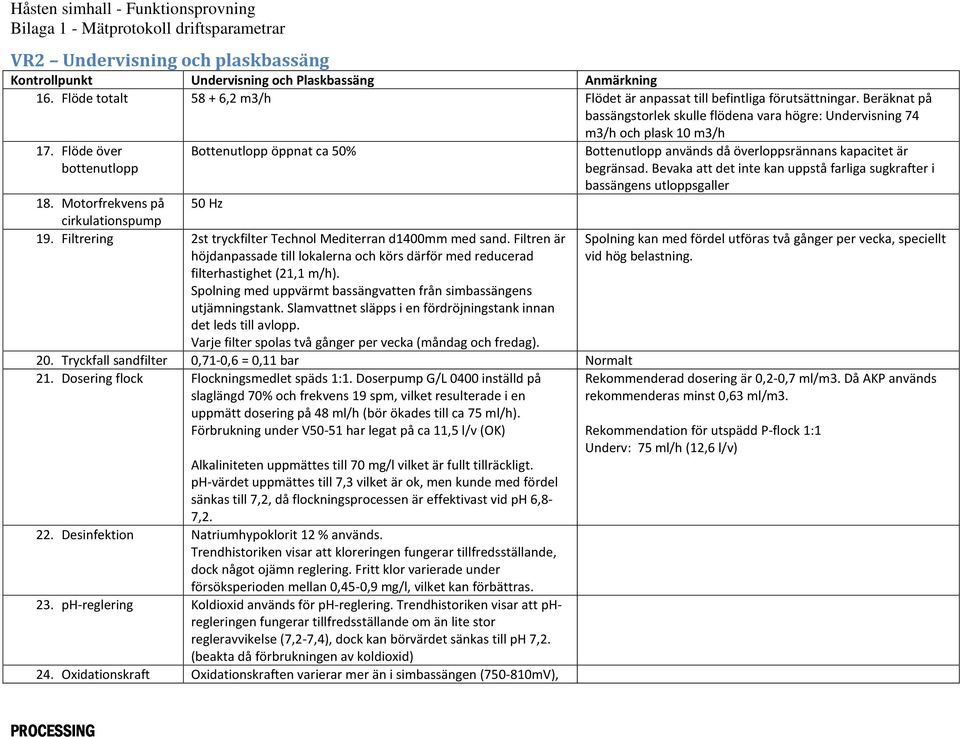

10 Håsten simhall - Funktionsprovning Bilaga 1 - Mätprotokoll driftsparametrar VR2 Undervisning och plaskbassäng Kontrollpunkt Undervisning och Plaskbassäng Anmärkning 16. Flöde totalt ,2 m3/h Flödet är anpassat till befintliga förutsättningar. Beräknat på bassängstorlek skulle flödena vara högre: Undervisning Flöde över bottenutlopp Bottenutlopp öppnat ca 50% m3/h och plask 10 m3/h Bottenutlopp används då överloppsrännans kapacitet är begränsad. Bevaka att det inte kan uppstå farliga sugkrafter i bassängens utloppsgaller 18. Motorfrekvens på 50 Hz cirkulationspump 19. Filtrering 2st tryckfilter Technol Mediterran d1400mm med sand. Filtren är höjdanpassade till lokalerna och körs därför med reducerad Spolning kan med fördel utföras två gånger per vecka, speciellt vid hög belastning. filterhastighet (21,1 m/h). Spolning med uppvärmt bassängvatten från simbassängens utjämningstank. Slamvattnet släpps i en fördröjningstank innan det leds till avlopp. Varje filter spolas två gånger per vecka (måndag och fredag). 20. Tryckfall sandfilter 0,71-0,6 = 0,11 bar Normalt 21. Dosering flock Flockningsmedlet späds 1:1. Doserpump G/L 0400 inställd på slaglängd 70% och frekvens 19 spm, vilket resulterade i en uppmätt dosering på 48 ml/h (bör ökades till ca 75 ml/h). Förbrukning under V50-51 har legat på ca 11,5 l/v (OK) Rekommenderad dosering är 0,2-0,7 ml/m3. Då AKP används rekommenderas minst 0,63 ml/m3. Alkaliniteten uppmättes till 70 mg/l vilket är fullt tillräckligt. ph-värdet uppmättes till 7,3 vilket är ok, men kunde med fördel sänkas till 7,2, då flockningsprocessen är effektivast vid ph 6,8-7, Desinfektion Natriumhypoklorit 12 % används. Trendhistoriken visar att kloreringen fungerar tillfredsställande, dock något ojämn reglering. Fritt klor varierade under försöksperioden mellan 0,45-0,9 mg/l, vilket kan förbättras. 23. ph-reglering Koldioxid används för ph-reglering. Trendhistoriken visar att phregleringen fungerar tillfredsställande om än lite stor regleravvikelse (7,2-7,4), dock kan börvärdet sänkas till ph 7,2. (beakta då förbrukningen av koldioxid) 24. Oxidationskraft Oxidationskraften varierar mer än i simbassängen ( mV), Rekommendation för utspädd P-flock 1:1 Underv: 75 ml/h (12,6 l/v) PROCESSING

11 Håsten simhall - Funktionsprovning Bilaga 1 - Mätprotokoll driftsparametrar (redoxpotential) 25. Biprodukter från kloreringen (bundet klor, THM) sannolikt pga större badbelastning i förhållande till vattenvolym. Den är dock hög vilket ger utrymme för optimering av kloreringen. Bundet klor varierade mellan 0,3-0,5 mg/l, vilket överskrider svenska gränser (max 0,4 mg/l). THM analyserades till 0,025 0,031 mg/l vilket är väl inom svenska gränser (max 0,100 mg/l - Jmfr tyskland där gränsvärdet är 0,020 mg/l) Halten bundet klor kan ge upphov till irritation i ögon och andningsvägar (trikloramin i luft) och bör vara så låg som möjligt. Bundet klor kan effektivt reduceras med aktivt kol och UV-bestrålning. Låg och bra THM-halt, sannolikt pga dosering av aktivt kol. 26. Dosering AKP 1,0 g/h under badets öppettid (09-20) Dosering anpassas vid behov (bundet klor och THM) 27. Spädvatten per badgäst Förbrukningen under V50-51 har enl driftjournal varit 98 m3/v. Badantalet under V51 har varit ca 515 st 98m3/515p = 190 l/p Bassängerna fylls med kommunalt dricksvatten. Analys av dricksvattnet visar att kvaliteten är tillfredsställande. Alkaliniteten (60 mg/l) lämpar sig väl för användning av koldioxid för ph-justering. PROCESSING

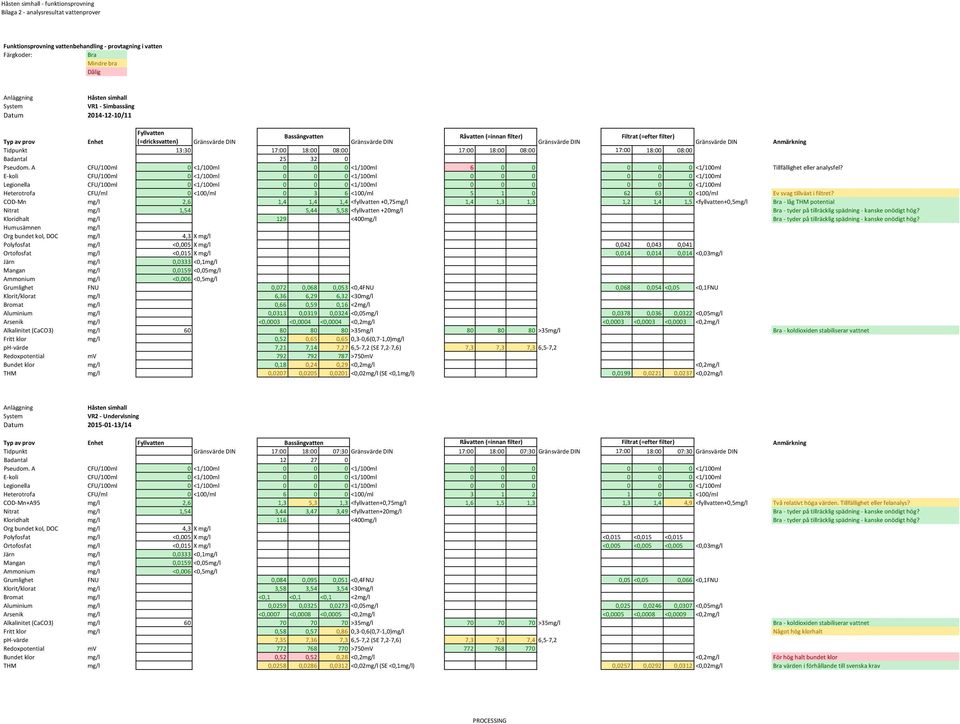

12 Håsten simhall - funktionsprovning Bilaga 2 - analysresultat vattenprover Funktionsprovning vattenbehandling - provtagning i vatten Färgkoder: Bra Mindre bra Dålig Anläggning Håsten simhall System VR1 - Simbassäng Datum /11 Fyllvatten Bassängvatten Råvatten (=innan filter) Filtrat (=efter filter) Typ av prov Enhet (=dricksvatten) Gränsvärde DIN Gränsvärde DIN Gränsvärde DIN Gränsvärde DIN Anmärkning Tidpunkt 13:30 17:00 18:00 08:00 17:00 18:00 08:00 17:00 18:00 08:00 Badantal Pseudom. A CFU/100ml 0 <1/100ml <1/100ml <1/100ml Tillfällighet eller analysfel? E-koli CFU/100ml 0 <1/100ml <1/100ml <1/100ml Legionella CFU/100ml 0 <1/100ml <1/100ml <1/100ml Heterotrofa CFU/ml 0 <100/ml <100/ml <100/ml Ev svag tillväxt i filtret? COD-Mn mg/l 2,6 1,4 1,4 1,4 <fyllvatten +0,75mg/l 1,4 1,3 1,3 1,2 1,4 1,5 <fyllvatten+0,5mg/l Bra - låg THM potential Nitrat mg/l 1,54 5,44 5,58 <fyllvatten +20mg/l Bra - tyder på tillräcklig spädning - kanske onödigt hög? Kloridhalt mg/l 129 <400mg/l Bra - tyder på tillräcklig spädning - kanske onödigt hög? Humusämnen mg/l Org bundet kol, DOC mg/l 4,3 X mg/l Polyfosfat mg/l <0,005 X mg/l 0,042 0,043 0,041 Ortofosfat mg/l <0,015 X mg/l 0,014 0,014 0,014 <0,03mg/l Järn mg/l 0,0333 <0,1mg/l Mangan mg/l 0,0159 <0,05mg/l Ammonium mg/l <0,006 <0,5mg/l Grumlighet FNU 0,072 0,068 0,053 <0,4FNU 0,068 0,054 <0,05 <0,1FNU Klorit/klorat mg/l 6,36 6,29 6,32 <30mg/l Bromat mg/l 0,66 0,59 0,16 <2mg/l Aluminium mg/l 0,0313 0,0319 0,0324 <0,05mg/l 0,0378 0,036 0,0322 <0,05mg/l Arsenik mg/l <0,0003 <0,0004 <0,0004 <0,2mg/l <0,0003 <0,0003 <0,0003 <0,2mg/l Alkalinitet (CaCO3) mg/l >35mg/l >35mg/l Bra - koldioxiden stabiliserar vattnet Fritt klor mg/l 0,52 0,65 0,65 0,3-0,6(0,7-1,0)mg/l ph-värde 7,21 7,14 7,27 6,5-7,2 (SE 7,2-7,6) 7,3 7,3 7,3 6,5-7,2 Redoxpotential mv >750mV Bundet klor mg/l 0,18 0,24 0,29 <0,2mg/l <0,2mg/l THM mg/l 0,0207 0,0205 0,0201 <0,02mg/l (SE <0,1mg/l) 0,0199 0,0221 0,0237 <0,02mg/l Anläggning Håsten simhall System VR2 - Undervisning Datum /14 Typ av prov Enhet Fyllvatten Bassängvatten Råvatten (=innan filter) Filtrat (=efter filter) Anmärkning Tidpunkt Gränsvärde DIN 17:00 18:00 07:30 Gränsvärde DIN 17:00 18:00 07:30 Gränsvärde DIN 17:00 18:00 07:30 Gränsvärde DIN Badantal Pseudom. A CFU/100ml 0 <1/100ml <1/100ml <1/100ml E-koli CFU/100ml 0 <1/100ml <1/100ml <1/100ml Legionella CFU/100ml 0 <1/100ml <1/100ml <1/100ml Heterotrofa CFU/ml 0 <100/ml <100/ml <100/ml COD-Mn+A95 mg/l 2,6 1,3 5,3 1,3 <fyllvatten+0,75mg/l 1,6 1,5 1,3 1,3 1,4 4,9 <fyllvatten+0,5mg/l Två relativt höga värden. Tillfällighet eller felanalys? Nitrat mg/l 1,54 3,44 3,47 3,49 <fyllvatten+20mg/l Bra - tyder på tillräcklig spädning - kanske onödigt hög? Kloridhalt mg/l 116 <400mg/l Bra - tyder på tillräcklig spädning - kanske onödigt hög? Org bundet kol, DOC mg/l 4,3 X mg/l Polyfosfat mg/l <0,005 X mg/l <0,015 <0,015 <0,015 Ortofosfat mg/l <0,015 X mg/l <0,005 <0,005 <0,005 <0,03mg/l Järn mg/l 0,0333 <0,1mg/l Mangan mg/l 0,0159 <0,05mg/l Ammonium mg/l <0,006 <0,5mg/l Grumlighet FNU 0,084 0,095 0,051 <0,4FNU 0,05 <0,05 0,066 <0,1FNU Klorit/klorat mg/l 3,58 3,54 3,54 <30mg/l Bromat mg/l <0,1 <0,1 <0,1 <2mg/l Aluminium mg/l 0,0259 0,0325 0,0273 <0,05mg/l 0,025 0,0246 0,0307 <0,05mg/l Arsenik mg/l <0,0007 <0,0008 <0,0005 <0,2mg/l <0,0005 <0,0008 <0,0009 <0,2mg/l Alkalinitet (CaCO3) mg/l >35mg/l >35mg/l Bra - koldioxiden stabiliserar vattnet Fritt klor mg/l 0,58 0,57 0,86 0,3-0,6(0,7-1,0)mg/l Något hög klorhalt ph-värde 7,35 7,36 7,3 6,5-7,2 (SE 7,2-7,6) 7,3 7,3 7,4 6,5-7,2 Redoxpotential mv >750mV Bundet klor mg/l 0,52 0,52 0,28 <0,2mg/l <0,2mg/l För hög halt bundet klor THM mg/l 0,0258 0,0286 0,0312 <0,02mg/l (SE <0,1mg/l) 0,0257 0,0292 0,0312 <0,02mg/l Bra värden i förhållande till svenska krav PROCESSING

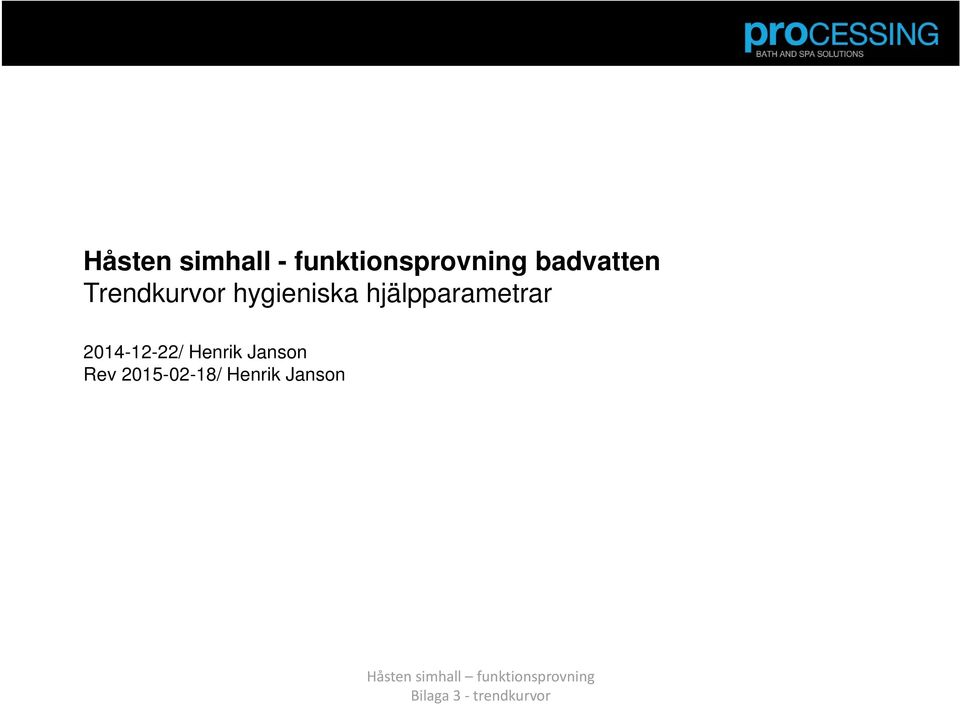

13 Håsten simhall - funktionsprovning badvatten Trendkurvor hygieniska hjälpparametrar / Henrik Janson Rev / Henrik Janson Håsten simhall funktionsprovning Bilaga 3 trendkurvor

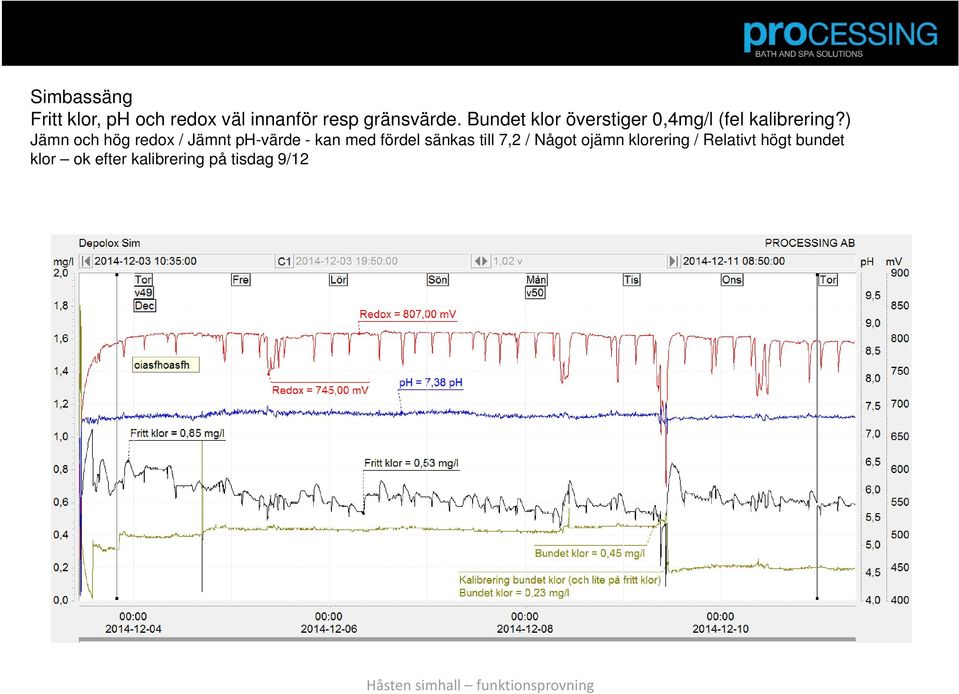

14 Simbassäng Fritt klor, ph och redox väl innanför resp gränsvärde. Bundet klor överstiger 0,4mg/l (fel kalibrering?) Jämn och hög redox / Jämnt ph-värde - kan med fördel sänkas till 7,2 / Något ojämn klorering / Relativt högt bundet klor ok efter kalibrering på tisdag 9/12 Håsten simhall funktionsprovning

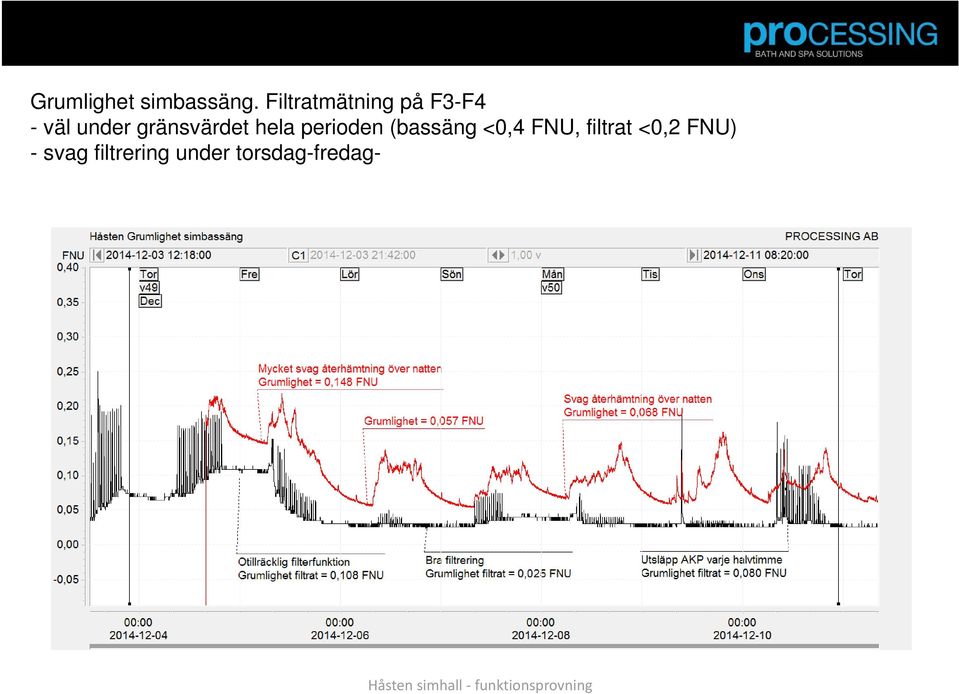

15 Grumlighet simbassäng. Filtratmätning på F3-F4 - väl under gränsvärdet hela perioden (bassäng <0,4 FNU, filtrat <0,2 FNU) - svag filtrering under torsdag-fredag- Håsten simhall funktionsprovning

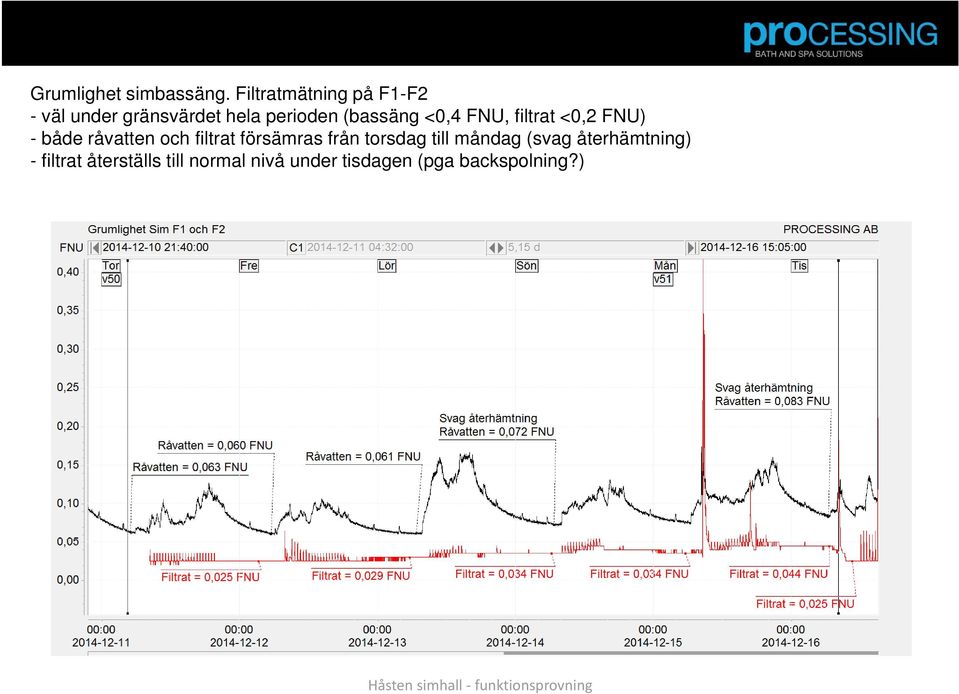

16 Grumlighet simbassäng. Filtratmätning på F1-F2F2 - väl under gränsvärdet hela perioden (bassäng <0,4 FNU, filtrat <0,2 FNU) - både råvatten och filtrat försämras från torsdag till måndag (svag återhämtning) - filtrat återställs till normal nivå under tisdagen (pga backspolning?) Håsten simhall funktionsprovning

17 Håsten simhall funktionsprovning

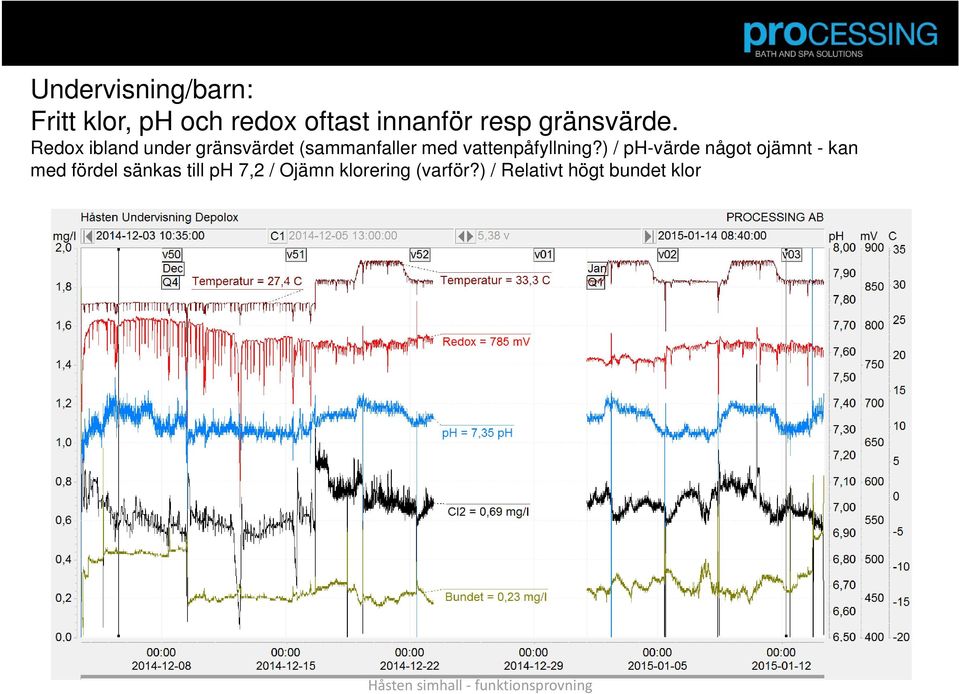

18 Undervisning/barn: Fritt klor, ph och redox oftast innanför resp gränsvärde. Redox ibland under gränsvärdet (sammanfaller med vattenpåfyllning?) / ph-värde något ojämnt - kan med fördel sänkas till ph 7,2 / Ojämn klorering (varför?) / Relativt högt bundet klor Håsten simhall funktionsprovning

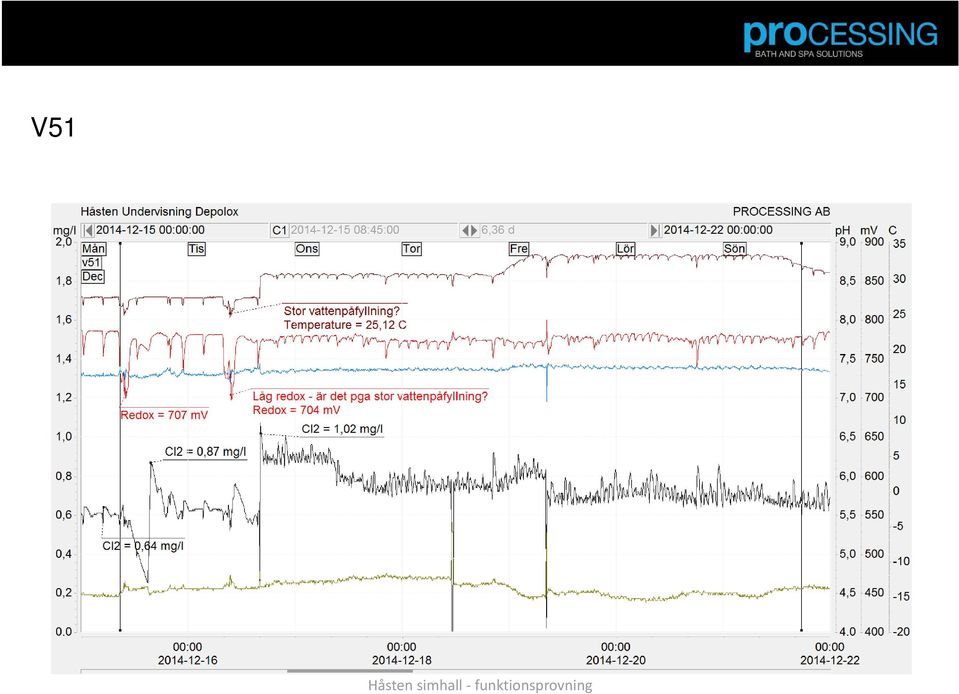

19 V51 Håsten simhall funktionsprovning

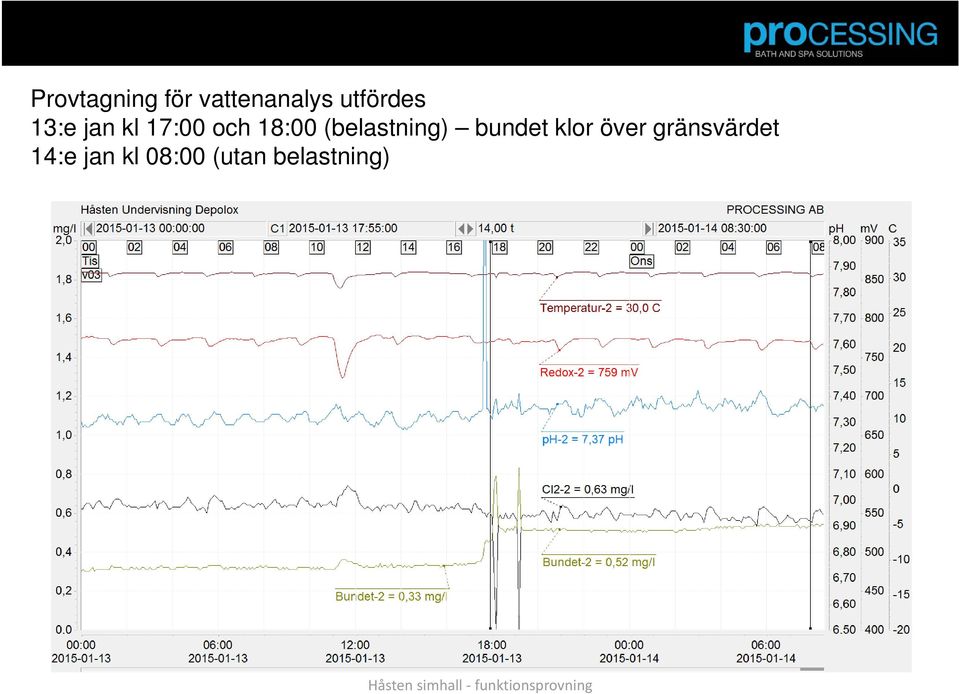

20 Provtagning för vattenanalys utfördes 13:e jan kl 17:00 och 18:00 (belastning) bundet klor över gränsvärdet 14:e jan kl 08:00 (utan belastning) Håsten simhall funktionsprovning

21 Sammanställning Turbiditet Undervisning/plask - inverkan från badgäster syns tydligt som toppar varje dag (grön linje) - under V52 är bassängvattnet mindre grumligt jämfört med V1, där bassängen blir grumligare g dag för dag, för att sedan återhämta sig mot v2 Håsten simhall funktionsprovning

22 V01 Hög beläggning under helgen - tangerar gränsvärdet för turbiditet i bassäng under fredag 2/1 - filtreringen fungerar dock tillfredsställande - backspolning må + fre? Håsten simhall funktionsprovning

23 Torsdag V01 - badet stängt? Håsten simhall funktionsprovning

24 Fredag V01 - backspolning kl 8? - hög badbelastning hela dagen Håsten simhall funktionsprovning

25 Håsten simhall funktionsprovning

26 Håsten simhall funktionsprovning

27 Kolpulver doseras 2ggr/h påverkar filtratet Håsten simhall funktionsprovning

28 Flock- och AKP-dos är fixerad (akp via tidur) varför påverkas filtrat så olika från dag till dag? Håsten simhall funktionsprovning

29 Påfyllning kallvatten påverkar grumlighet i råvattnet Håsten simhall funktionsprovning

30 Påfyllning vatten påverkar redox och fritt klor Håsten simhall funktionsprovning

31 V49 Håsten simhall funktionsprovning

32 V50 Håsten simhall funktionsprovning

33 V02 Håsten simhall funktionsprovning

34 V51 Håsten simhall funktionsprovning

35 V52 - backspolning må+fre? Håsten simhall funktionsprovning

36 V01 Håsten simhall funktionsprovning

37 V02 - backspolning Må+Fre? Håsten simhall funktionsprovning
