1 Mätarprovplintar Let s connect.

2 Mätarprovplintar Mätarprovplintar - översikt Mätarprovplintar för anslutning av mätutrustning till strömtransformatorer Mätarprovplintarna består av tvär- eller längsfrånskiljande WTL-plintar monterade på TS 35 skena. Anslutningsarea 0,5 till 10 mm2. Plintarna är monterade med 4 mm mäthylsor för anslutning av kontrollinstrument. Kåpan, som är plomberbar, är av transparent plast. Elkundernas byte av elleverantörer ökar belastningen på verifieringsgrupperna. Därför är det viktigt att verifieringen av kundens elanläggning kan ske så snabbt och störningsfritt som möjligt. Med Weidmüller mätarprovplintar blir provningen enkel och manövreringen av kortslutningsplintar för strömtransformatorerna säker. Tillfällig eller permanent anslutning av kontrollmätning och / eller provutrustning eller anordning. Ändring av mätutrustning, utvidgning av anläggningsutrustning och / eller installationsförändringar och ledningsdragning utan att strömförsörjningen behövs stängas av. Möjlighet med separata uttag för hjälpspänning till mätningsutrustning. För mer information, kontakta vår avdelning för kundspecifika lösningar Let s connect. Funktion Plintraderna består av kopplingsplint som tillåter kontroll och utbyte av elmätare under drift, utan frånkoppling och i fall med strömtransformatorer, utan att avbryta kontinuiteten i sekundärkretsen. På så sätt garanteras personalsäkerheten Åtgärder som kan genomföras Öppna och stänga av varje krets (ström och spänning). Seriemätning (amperemeterkretsar). Parallella mätningar (voltmeterkretsar). Kontroll av mätningsutrustning. 2

3 MÄTARPROVPLINT 4-5 LEDARSYSTEM + KÅPA 200x125x50 mm Slits 5,5 mm MÄTARPROVPLINT 4-5 LEDARSYSTEM KABEL + KÅPA 200x125x50mm Slits 5,5 mm MÄTARPROVPLINT 4-5 LEDARSYSTEM MÄTARPROVPLINT IBL 96 + KÅPA 195x125x70 mm 190 mm

4 MÄTARPROVPLINT IBL 96 KABEL + KÅPA 195x125x70 mm 190 mm MÄTARPROVPLINT L-3N-01 + KÅPA 195x125x MÄTARPROVPLINT L-3N-01 KABEL + KÅPA 195x121x MÄTARPROVPL. L-3N -01 VER 2 2ST NJU+ 3ST JORD Slits 5,5mm

5 MÄTARPROVPL. L-3N -01 VER 2 3ST NJU+ 3ST JORD + KÅPA 195X125X70 mm Slits 5,5mm MÄTARPROVPLINT STANDARD + KÅPA 180x125x mm 180 mm MÄTARPROVPLINT KORTSLUTNINGSENHET FÖR STRÖMTRANSFOR MÄTARPROVPLINT WV ADP 3 KABEL + KÅPA 200x92x65 mm

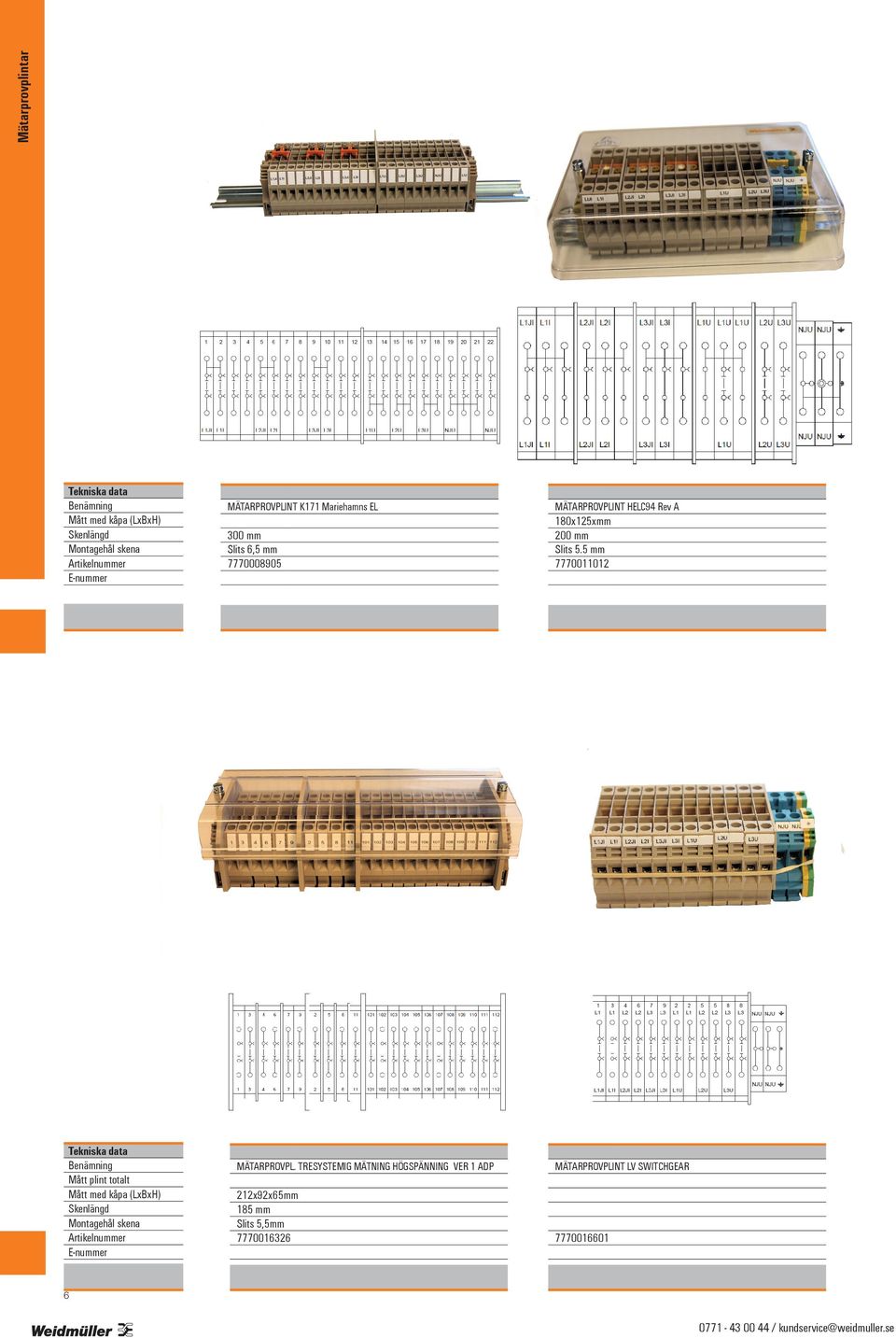

6 MÄTARPROVPLINT K171 Mariehamns EL 300 mm Slits 6,5 mm MÄTARPROVPLINT HELC94 Rev A 180x125xmm Mått plint totalt MÄTARPROVPL. TRESYSTEMIG MÄTNING HÖGSPÄNNING VER 1 ADP 212x92x65mm Slits 5,5mm MÄTARPROVPLINT LV SWITCHGEAR

7 Märkning KABELKIT HALOGENFRI TILL MÄTARPROVPLINT BLÅ 2.5 mm 2 märkt L1JI BRUN 2.5 mm 2 märkt L1I BLÅ 2.5 mm 2 märkt L2J1 SVART 2.5 mm 2 märkt L2I BLÅ 2.5 mm 2 märkt L3JI GRÅ 2.5 mm 2 märkt L3I BRUN 1.5 mm 2 märkt L1U SVART 1.5 mm 2 märkt L2U GRÅ 1.5 mm 2 märkt L3U BLÅ 1.5 mm 2 märkt NJU FASMÄTARSATS BLÅ märkt L1JI BRUN märkt L1I BLÅ märkt L2J1 SVART märkt L2I BLÅ märkt L3JI GRÅ märkt L3I BRUN märkt L1U SVART märkt L2U GRÅ märkt L3U BLÅ märkt NJU 7
