LOKALA ANVISNINGAR FÖR ARBETE MED FJÄRRVÄRMECENTRALER

Transkript

1 OK NVISNINGR FÖR RBETE MED FJÄRRVÄRMEENTRER För arbeten med fjärrvärmecentraler gäller Svensk fjärrvärmes tekniska bestämmelser FJÄRRVÄRMEENTREN, utförande och installation, F:101 samt de här lokala anvisningarna. Gäller från och med och tills vidare för anläggningar i Jönköping Energis fjärrvärmesystem.

2 Informera oss För att installationsarbetet ska ske säkert och följa våra anvisningar är det viktigt att samarbetar med oss som fjärrvärmeleverantör. Informera därför i god tid innan du påbörjar projektering och planering med: Nyinstallation Utbyte av fjärrvärmecentraler rbeten på primärsidan Förändringar som påverkar driftförhållanden, effekt eller energiuttag. Innan en fjärrvärmecentral tas i drift ska den alltid kontrolleras av Jönköping Energi. nmälan om kontroll och mätarmontage ska ske minst två dagar före planerad driftsättning. nmälan och tekniska frågor kring installationer skickas till: E-post: info-fjarrvarme@jonkopingenergi.se Telefon: Reviderad:

3 Tryck i fjärrvärmesystemet Konstruktionstryck Differenstryck 1,6 MPa 0,1-0,6 MPa Temperaturer i fjärrvärmesystemet Konstruktionstemperatur 120 Dimensioneringstemperatur enligt diagram. Mätplatsens utformning Mätsträckans utformning avviker från F:101. Se bilaga Mätplatsens utformning Prefabricerad mätsträcka skall redovisas och godkännas innan installation. Villainstallationer För installationer i villor (1-2 familjshus), förenklas mätplatsens utformning genom att mätaren monteras i den prefabricerade mätplatsen i fjärrvärmecentralen. Presskopplingar för kopparrör Ø22 är godkänt, fabrikat och verktyg ska godkännas av Jönköping Energi. Se vidare bilagor. Bilagor Mätplatsens utformning Villaanslutning alternativ 1,2,3 Poolvärme alternativ 1,2,3

4 Mätplatsen utforming D E F B G O K H I J K K M N pparattavla M2 SEG Notering H x B x D Plint M, pparattavlor 445x215x65 5x10mm² rtikelnr M2 EN-nr E-nummer

5 nvisningar B D E F G H I J K M N O Kopplingsdosa för fjärravläsning, monteras av Jönköping Energi. Signalkabel för fjärravläsning av typ EKK 3 x 1,5. Denna skall monteras från dosa till mätartavlan vid fjärrvärmecentralen. Jönköping Energi ansvarar för inkoppling. Kabelkanal 20 x 20 mm för givarkablar, längsta kanallängd mellan respektive komponent och mätartavla är 2,5 m. pparattavla för integreringsverk, minimimått h=400mm och b=250mm. Säkringshållaren får ej vara monterad i mätartavlan. Mätartavlan skall jordas. Plomberbar säkringshållare med 6 amp säkring. Får ej vara automatsäkring. Elmatning 230V, enbart för energimätning, hämtas från bottenskenan i gruppcentralen. Fas, nolla och PE-ledare skall ha samma aria som matande ledning till gruppcentralen dock min 6mm. Om avståndet mellan apparattavlan och gruppcentralen är långt eller att gruppcentralen är placerad i ett annat utrymme, skall ytterligare en plomberbar säkringshållare monteras. Den placeras i anslutning till gruppcentralen och avsäkras med 10amp. Får vara automatsäkring. Minst 300mm mellan temperaturgivare och manometeranslutning. Manometern, 25 bar med provkran, ansluts efter temperaturgivaren i flödesriktningen. Raksträckan efter flödesgivaren skall vara minst 5 x rördiametern. Raksträckan före flödesgivaren skall vara minst 10 x rördiametern. vluftning och avtappning dras ned till 30 cm från golv och skall vara försedda med gängade proppar. Ventilerna skall vara svetsade mot primärsidan. Mindre ventiler t.o.m dn 15 kan vara av avzinkningsfri mässing med gängad anslutning. Om gängade ventiler används måste de vara monterade så att de går att efterdra och täta om. Minst 0,5 m mellan fram- och returledning. 0,5 m - 1,0 m över golv. Max 1,8 m över golv. everansgräns. Rörisoleringen skall sluta minst 70mm ifrån flänsar med bultförband Det fria arbetsutrymmet framför mätsträckan skall vara minst 0,8m

6 Villaanslutning lternativ 1 nläggningar med vägghängd prefabväxlare med inbyggd matning, anslutning genom bottenplatta Utegivare E1F D E2 B B Kopplingsdosa för fjärravläsning. Monteras av Jönköping Energi. B Signalkabel för fjärravläsning av typ EKK 3 x 1,5. D/F E1 E2 Kabel, typ teleledning, dras till husets nordöstra hörn där utomhusgivaren skall monteras. Jordat eluttag 230V avsäkrad med 6 amp automatsäkring. Plomberbar säkringshållare med 6 amp säkring. Får ej vara automatsäkring. Om gruppcentralen EJ är i samma rum, skall även en plomberbar säkringshållare med en 10 amp säkring monteras i anslutning till gruppcentralen. Kabel, Ekk 3x1,5, dras ifrån säkringshållare till gruppcentralen. Elmatning 230 för energimätning, hämtas från bottenskenan i gruppcentralen. Får vara automatsäkring. 0,5 m - 1,0 m över golv.

7 Villaanslutning lternativ 2 nläggningar med vägghängd prefabväxlare med inbyggd matning, anslutning under mark B G E1 F D E2 Kopplingsdosa för fjärravläsning. Monteras av Jönköping Energi. B Signalkabel för fjärravläsning av typ EKK 3 x 1,5. D/F E1 E2 Kabel, typ teleledning, dras till husets nordöstra hörn där utomhusgivaren skall monteras. Jordat eluttag 230V avsäkrad med 6 amp automatsäkring. Plomberbar säkringshållare med 6 amp säkring. Får ej vara automatsäkring. Om gruppcentralen EJ är i samma rum, skall även en plomberbar säkringshållare med en 10 amp säkring monteras i anslutning till gruppcentralen. Kabel, EKK 3x1,5 dras ifrån säkringshållare till gruppcentralen. Elmatning 230 för energimätning, hämtas från bottenskenan i gruppcentralen. Får vara automatsäkring.. 0,5 m - 1,0 m över golv. G Kopplingsdosa, typ TED 10.

8 Villaanslutning lternativ 3 nläggningar med vägghängd prefabväxlare med inbyggd matning, anslutning över mark. B G E1 F D E2 Kopplingsdosa för fjärravläsning. Monteras av Jönköping Energi. B Signalkabel för fjärravläsning av typ EKK 3 x 1,5. D/F E1 E2 Kopplingsdosa för utomhusgivare. VP-rör/kabel dras ifrån denna dosa till husets nordöstra hörn där utomhusgivaren skall monteras. Jordat eluttag 230V avsäkrad med 6 amp automatsäkring. Plomberbar säkringshållare med 6 amp säkring. Får ej vara automatsäkring. Om gruppcentralen EJ är i samma rum, skall även en plomberbar säkringshållare med en 10 amp säkring monteras i anslutning till gruppcentralen. Kabel, Ekk 3x1,5 dras ifrån säkringshållare till gruppcentralen. Elmatning 230 för energimätning, hämtas från bottenskenan i gruppcentralen. Får vara automatsäkring. 0,5 m - 1,0 m över golv. G Dosa, typ TED 10

9 Poolvärme lternativ 1 Sekundär inkoppling lämplig för poolvärme på sommarhalvåret, när det inte finns värmebehov inomhus FJÄRRVÄRMEENTR R FJÄRRVÄRME TIOPP VRMVTTEN KVTTEN FJÄRRVÄRME RETUR BV VM I-VERK VVX 1 VV VVX 2 RD POO GR. VÄRME TIOPP VÄRME RETUR POO

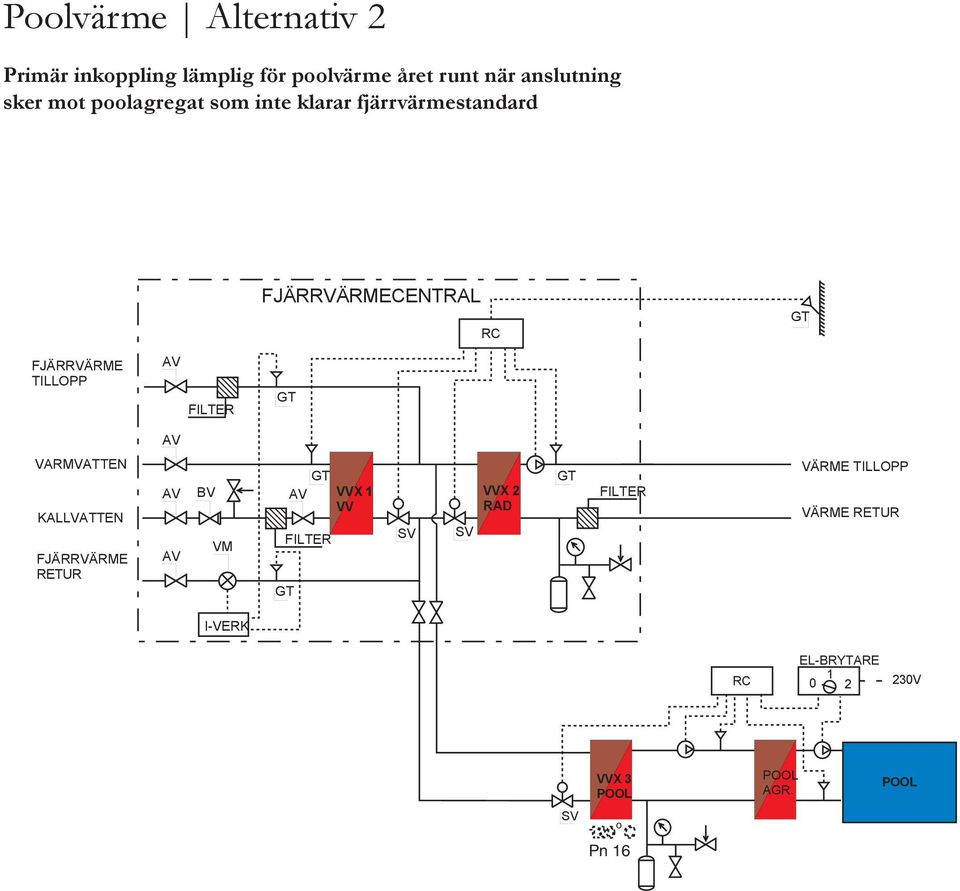

10 Poolvärme lternativ 2 Primär inkoppling lämplig för poolvärme året runt när anslutning sker mot poolagregat som inte klarar fjärrvärmestandard FJÄRRVÄRMEENTR R FJÄRRVÄRME TIOPP VRMVTTEN KVTTEN FJÄRRVÄRME RETUR BV VM VVX 1 VV VVX 2 RD VÄRME TIOPP VÄRME RETUR I-VERK R E-BRYTRE V VVX 3 POO POO GR. POO o Pn 16

11 Poolvärme lternativ 3 Primär inkoppling lämplig för poolvärme året runt när anslutning sker mot en titanväxlare som klarar 120 och Pn 16 FJÄRRVÄRMEENTR R FJÄRRVÄRME TIOPP VRMVTTEN KVTTEN FJÄRRVÄRME RETUR BV VM VVX 1 VV VVX 2 RD VÄRME TIOPP VÄRME RETUR I-VERK R POO GR. POO
