GRUNDFOS SPILLVATTEN. Dränkbara spillvattenpumpar 0,6-2,6 kw

Transkript

1 GRUNDFOS SPILLVATTEN Dränkbara spillvattenpumpar 0,6-2,6 kw

2 Grundfos DP-, EF-, SE1- och SEV-pumpar Kraftfulla pumpar för dränering, gråvatten och orensat avloppsvatten Grundfos erbjuder ett komplett program av kraftfulla spillvattenpumpar och pumpsystem. I den här broschyren presenteras pumparna i området 0,6-2,6 kw. Dessa pumpar, som är konstruerade för att hantera dränering, gråvatten och avloppsvatten från bostäder, jordbruksområden och mindre industrier, utgör kärnan i den kunskap Grundfos har samlat under mer än 20 år i spillvattenbranschen. Grundfos spillvattenpumpar erbjuder användarna unika fördelar, som gör dem till det naturliga valet för många olika applikationer i mindre spillvattensystem. > Brett tillämpningsområde Den senaste tekniken ger Grundfos pumpar mycket hög verkningsgrad och driftsäkerhet, oavsett applikation. De här pumparna är konstruerade för att klara även de tuffaste förhållanden. > Kortare stilleståndstid Pumparna med vortexpumphjul är konstruerade för att inte sätta igen och pumparna med kanalhjul kan hantera fasta partiklar, vilket säkerställer maximal driftstid och därmed kortare stilleståndstid och minskade underhållskostnader. > Driftsäkerhet och lång livslängd Ett nyutvecklat axeltätningssystem av patrontyp förhindrar, tillsammans med den polyuretanförseglade kabelkontakten, att vätska tränger in i motorn. > Enkelt handhavande Grundfos pumpar är enkla att installera och lätta att demontera för service eller inspektion. Pumparna kan installeras på kopplingsfot eller användas som fristående, portabla pumpar. 2 > Grundfos Sololift >

3 Alternativ Grundfos spillvattenpumpar kan installeras permanent med röranslutning eller på kopplingsfot. Alternativt kan pumparna användas för fristående installationer eller som portabla reservpumpar. Dränkbar installation på kopplingsfot med gejdrör Om pumpen installeras på en fast monterad kopplingsfot, som fästs i botten av pumpbrunnen, sänks pumpen ned i brunnen på dubbla gejdrör. Pumpen går automatiskt ned på kopplingsfoten där Grundfos SmartSeal, som sitter på pumpens utloppsfläns, ger helt läckagefri anslutning mellan pumpen och kopplingsfoten. Detta optimerar hela pumpsystemets verkningsgrad och minimerar driftskostnaderna. Dränkt fristående installation Alternativt kan pumparna installeras fristående, anslutna till ett styvt tryckrör eller en tryckslang, beroende på behov. Portabel användning Grundfos dränkbara spillvattenpumpar är försedda med en specialkonstruerad lyftbygel. Det gör pumparna lämpliga för portabel användning i ickepermanenta installationer eller som reservpumpar. 3 >

4 Robusta och driftsäkra pumpar... Grundfos små spillvattenpumpar är konstruerade för tuffa miljöer. När de väl är installerade ger de robusta pumparna problemfri drift med mycket litet behov av service. Toppmodern teknik säkerställer hög verkningsgrad och låga driftskostnader på lång sikt. Vattentät kabelanslutning Den hermetiskt förseglade, polyuretanfyllda kabelkontakten av rostfritt stål säkerställer att ingen vätska kan tränga in i motorn via kabelanslutningen. Kort rotoraxel Kompakt konstruktion med kort rotoraxel och utanpåliggande lager ger lägre belastning på lagren, och därmed längre livslängd. Axeltätning Axeltätning av patrontyp ger längre driftstid och kortare stilleståndstid. Lätt att byta på plats, utan specialverktyg. Slanganslutning eller fläns Beroende på modell är Grundfos spillvattenpumpar försedda med invändig 2-tumsgänga eller utloppsfläns DN 65, PN 10. Ben på pumphuset ger optimalt skydd mot igensättning. Grundfos DP-serie Grundfos EF-serie Pumparna i DP-serien är försedda med halvöppna, flerkanalshjul som kan hantera fasta partiklar upp till 10 mm. Den kraftiga sugsilen är lätt att lossa för rengöring. Pumparna i EF-serien är försedda med halvöppna enkanalshjul som kan hantera fasta partiklar upp till 30 mm. 4

5 med många unika funktioner Explosionsskyddade motorer Motorerna kan erhållas i explosionsskyddade versioner: EEx d IIB T4 enligt EN (1997) + A1 & A2 samt EN (2000) + A1 eller explosionsskyddad version Ex n IIB T4 enligt IEC Specialkonstruerad lyftbygel Säkerställer att lyftning sker korrekt oavsett installation och motorplacering. Motorskydd Inbyggda termokontakter i motorlindningarna ger säkert skydd mot överhettning. Säkerställer lång livslängd. Kraftiga kullager Kraftiga, underhållsfria kullager. Permanentsmorda. Enkelradiga kullager används i pumpar med motorer på 0,6 till 1,5 kw. Pumpar med motorer på 2,6 kw har tvåradiga vinkelkontaktkullager nedtill. Spännband av rostfritt stål Ett unikt spännbandssystem gör att man snabbt och enkelt kan demontera pumpen och motorenheten. Inga verktyg behövs. Detta innebär att motorenheten kan vridas 180 i förhållande till pumpen. Grundfos SE1-serie Grundfos SEV-serie Pumparna i SE1-serien är försedda med slutna enkanalshjul som kan hantera fasta partiklar upp till 50 mm. Pumparna i SEV-serien är försedda med Grundfos unika SuperVortex-pumphjul som kan hantera fasta partiklar upp till 65 mm. 5 Detaljerad information >

6 Typnyckel och materialspecifikation Typnyckel Exempel DP EX DP EX Pumptyp Grundfos DP-serie Grundfos EF-serie Grundfos SE-serie Material (standard, gjutjärn) Pumphjulstyp 1 - Kanalhjul, antal kanaler V - SuperVortex-pumphjul [] - Halvöppet pumphjul Max. storlek fasta partiklar [mm] Nominell diameter för utloppsport [mm] Axeleffekt 11-P2/100 [W] Utrustning (levereras med pump) []-Standardutförande A-Pumpen är utrustad med automatikskåp CU 100 Ex-version []-Standardutförande Ex-Pumpen är godkänd enligt angiven Ex-standard Motorpoler Indikerar motorns varvtal vid: 50 Hz Rpm 2-pol 3000 Antal faser 1-Enfasmotor []-Trefasmotorr Frekvens 5-[50Hz] Spänning och startmetod: V, DOL 0B V, DOL 0C V, DOL Materialspecifikation Beskrivning Material DIN W. -Nr / EN standard AISI / ASTM 0-ringar NBR-gummi Pumphjul Gjutjärn EN-GJS Pumphus Gjutjärn EN-GJL-250 Statorhus Gjutjärn EN-JL-1030 Typskylt Rostfritt stål Sugsil (endast DP-serien) Gjutjärn EN-GJL-250 Spännband Rostfritt stål Tätningsring NBR Primär axeltätning (0,6-1,5 kw): SIC/SIC Sekundär axeltätning (0,6-1,5 kw): läpptätning, NBR Axeltätning Primär axeltätning (2,6 kw): SIC/SIC Sekundär axeltätning (2,6 kw): kol/aluminiumoxid Övriga komponenter: NBR-gummi, rostfritt stål Oljekammare Gjutjärn Slitplatta Gjutjärn EN-GJL-250 Rotor / axel Rotordel: stål Hydraulikens axelände: rostfritt stål Kabel CR-gummi, kabel H07RN-F Kontakt, hane (i pump) Rostfritt stål CF-8 Skruvar Rostfritt stål Lyftbygel Rostfritt stål CF-8 Olja Shell Ondina 917 Färg (NCS S 8005-R80B, blank 35) Tvåkomponentsepoxy 6 Tekniska data >

7 Grundfos DP-serie Grundfos DP-pumpar är konstruerade för dränering och pumpning av grundvatten från installationer i eller runt bostäder, jordbruksfastigheter, mindre industrier etc. Grundfos portabla DP-pumpar är också idealiska vid översvämningar och som reservpumpar inom jordbruk, industri etc. DP-pumparna har en sugsil som pumpen står på. Sugsilen tillåter fritt genomlopp av fasta partiklar upp till 10 mm max. storlek fasta pariklar genom DP-pumparna. Silen är lätt att lossa för rengöring eller kontroll av pumphydrauliken. Pumphjulet är enkelt att justera Grundfos DP-pumpar är försedda med halvöppna flerkanalshjul. Pumphjulsspalten justeras enkelt med hjälp av justerskruvarna längst ned på suglocket. Installation Utloppsporten på Grundfos DP-pumpar, med motorer på upp till 1,5 kw, är krökt 90 C och försedd med en 2-tums invändig gänga för anslutning av tryckrör eller -slang. De här modellerna är endast avsedda för fristående eller portabel användning. Grundfos DP-pumpar med motorer på 2,6 kw har en vanlig DN 65 fläns. Flänsförsedda modeller kan monteras fristående eller på kopplingsfot. 7 Inledning >

8 Grundfos DP-serie Kapacitetsöversikt Pumpade vätskor Grundfos DP-pumpar är lämpliga för pumpning av grundvatten och andra vätskor med ph-värde 4 till 10 i permanenta installationer. Grundfos DP-pumpar är lämpliga för nedanstående applikationer: Grundvatten och dagvatten Gråvatten Industriprocessvatten utan innehåll av fasta partiklar eller fibrer Vätsketemperatur 0 till 40 C. Under korta perioder (högst en timme) kan 60 C tillåtas. Versioner DP-serien omfattar modeller för enfas- och trefasmatning. Se tabell på sidan 9. Alla modeller har spänningstolerans på -10/+6 %. Godkännanden Alla 50 Hz DP-pumpar är godkända enligt DIN för användning i byggnader. Explosionsskyddade versioner För applikationer där det föreligger explosionsrisk, eller där så krävs av andra skäl, finns explosionsskyddade versioner av DP-pumparna. Dessa modeller har explosionsskyddsklass EEx d IIB T4 enligt EN (1977) + A1 & A2 samt EN (2000) + A1. DP-pumparna finns även i explosionsskyddat utförande, Ex n IIB T4 enligt IEC Start och stopp Grundfos DP-pumpar är lämpliga för helt dränkt kontinuerlig eller delvis dränkt intermittent drift, S3-40 %-10 min med högst 30 starter per timme. Enfasversionerna kräver automatikskåp med inbyggd driftskondensator på 30 F. 8 Kapacitet >

9 Tekniska data Mått - fristående installation och installation på kopplingsfot Motorstorlek [kw] A C D E F G H I J øl øm U V X Y Elektriska data, pumptyp och artikelnummer Pumptyp Artikelnummer P 1 [kw] P 2 [kw] n min -2 Spänning [V] I1/ 1 [A] I start [A] Cos ϕ Ex-klassifikation Vikt [kg] DP x DP B x DP A * x DP A.2.50B* x DP EX x EEx d IIB T DP EX.2.50B x EEx d IIB T DP EX x Ex n IIB T DP EX.2.50B x Ex n IIB T DP B x DP A.2.50B* x DP EX.2.50B x EEx d IIB T DP EX.2.50B x Ex n IIB T DP B x DP A.2.50B* x DP EX.2.50B x EEx d IIB T DP EX.2.50B x Ex n IIB T * Pumpen levereras med automatikskåp CU 100 för automatisk drift. 9 Tekniska data >

10 Grundfos EF-serie Grundfos EF-pumpar är konstruerade för pumpning av spillvatten, exklusive avlopp från toaletter. EF-pumparna är konstruerade för fristående installation. Pumparna har ett inbyggt trebent ställ som lyfter upp inloppet från pumpbrunnens botten. Grundfos EF-pumpar kan hantera fasta partiklar upp till 30 mm. Kanalhjul med hög verkningsgrad Grundfos EF-pumpar är försedda med halvöppna enkanalshjul med utmärkt förmåga att hantera fasta partiklar. Pumphjulsspalten justeras med hjälp av justerskruvarna längst ned på suglocket. Justering kan utföras utan att pumpen demonteras. Installation Utloppsporten på Grundfos EF-pumpar är krökt 90 och försedd med en 2-tums invändig gänga för anslutning av tryckrör eller -slang. EF-modellerna är endast avsedda för fristående installation eller portabel användning. 10 Inledning >

11 Kapacitetsöversikt Pumpade vätskor Grundfos EF-pumpar är lämpliga för pumpning av gråvatten och andra vätskor med ph-värde 4 till 10. EF-pumparna kan hantera vätskor med fasta partiklar upp till 30 mm. Grundfos EF-pumpar är lämpliga för nedanstående applikationer: Grundvatten och dagvatten med mindre föroreningar Spillvatten med fibrer, till exempel från tvätterier Spillvatten exklusive avlopp från toaletter Spillvatten från kommersiella byggnader, exklusive avlopp från toaletter Vätsketemperatur 0 till 40 C. Under korta perioder (högst en timme) kan 60 C tillåtas. Godkännanden Alla 50 Hz EF-pumpar är godkända enligt DIN för användning i byggnader. Explosionsskyddade versioner För applikationer där det föreligger explosionsrisk, eller där så krävs av andra skäl, finns explosionsskyddade versioner av EF-pumparna. Dessa modeller har explosionsskyddsklass EEx d IIB T4 enligt EN (1977) + A1 & A2 samt EN (2000) + A1. EF-pumparna finns även i explosionsskyddat utförande, Ex n IIB T4 enligt IEC Start och stopp Grundfos EF-pumpar är lämpliga för helt dränkt kontinuerlig eller delvis dränkt intermittent drift, S3-40 %-10 min med högst 30 starter per timme. Versioner EF-serien omfattar modeller för enfas- och trefasmatning (se sidan 12). Alla modeller har spänningstolerans på -10/+6 %. Enfasversionerna kräver automatikskåp med inbyggd driftskondensator på 30 F. 11 Kapacitet >

12 Grundfos EF-serie Mått - fristående installation Motorstorlek [kw] A C D E F G I J 0.6, 0.9, 1.1 och Elektriska data, pumptyp och artikelnummer Pumptyp Artikelnummer P 1 [kw] P 2 [kw] n min -2 Spänning [V] I1/ 1 [A] I start [A] Cos ϕ Ex-klassifikation Vikt [kg] EF x EF B x EF A * x EF A.2.50B* x EF EX x EEx d IIB T EF EX.2.50B x EEx d IIB T EF EX x Ex n IIB T EF EX.2.50B x Ex n IIB T EF x EF B x EF A * x EF A.2.50B* x EF EX x EEx d IIB T EF EX.2.50B x EEx d IIB T EF EX x Ex n IIB T EF EX.2.50B x Ex n IIB T EF x EF B x EF A * x EF A.2.50B* x EF EX x EEx d IIB T EF EX.2.50B x EEx d IIB T EF EX x Ex n IIB T EF EX.2.50B x Ex n IIB T EF B x EF A.2.50B* x EF EX.2.50B x EEx d IIB T EF EX.2.50B x Ex n IIB T * Pumpen levereras med automatikskåp CU 100 för automatisk drift. 12 Tekniska data >

13 Grundfos SE1-serie Grundfos SE1-pumpar är konstruerade för att pumpa dagvatten, spillvatten och industriellt spillvatten med slaminnehåll. Grundfos SE1-pumpar är även idealiska för installation i underjordiska parkeringshus, biltvättar och liknande, där man behöver en robust, driftsäker pump som kan hantera stora spillvattenvolymer. Självrengörande kanalhjul Grundfos SE1-pumpar är försedda med slutna enkanalshjul som kan hantera måttliga mängder fibrer och fasta partiklar upp till 50 mm. Grundfos pumpar med kanalhjul ger hög verkningsgrad och utmärkt skydd mot igensättning. Kanalhjulen i SE1-serien har ett fritt genomlopp på 50 mm. Pumpar med kanalhjul är idealiska för krävande drift och stora volymer. Pumphjulsspalten justeras med hjälp av justerskruvarna längst ned på suglocket. Justering kan utföras utan att pumpen demonteras. Installation Grundfos SE1-pumpar är försedda med vanlig DN 65 utloppsfläns. Pumparna kan installeras fristående eller på kopplingsfot med gejdrör i en pumpbrunn. 13 Inledning >

14 Grundfos SE1-serie Kapacitetsöversikt Pumpade vätskor Grundfos SE1-pumpar är lämpliga för pumpning av avlopp och andra vätskor med ph-värde 4 till 10. SE1-pumparna kan hantera vätskor med fasta partiklar upp till 50 mm. Grundfos SE1-pumpar är lämpliga för nedanstående applikationer: Stora volymer grund- och dagvatten Spillvatten från bostäder, inklusive avlopp från toaletter Spillvatten från kommersiella byggnader, exklusive avlopp från toaletter Industriellt spillvatten med slaminnehåll Industriprocessvatten Vätsketemperatur 0 till 40 C. Under korta perioder (högst en timme) kan 60 C tillåtas. Versioner SE1-serien omfattar modeller för enfas- och trefasmatning (se tabell på sidan 15). Alla modeller har spänningstolerans på -10/+6 %. Enfasversionerna kräver automatikskåp med inbyggd driftskondensator på 30 F. Godkännanden Alla 50 Hz SE1-pumpar är godkända enligt DIN för användning i byggnader. Explosionsskyddade versioner För applikationer där det föreligger explosionsrisk, eller där så krävs av andra skäl, finns explosionsskyddade versioner av SE1-pumparna. Dessa modeller har explosionsskyddsklass EEx d IIB T4 enligt EN (1977) + A1 & A2 samt EN (2000) + A1. SE1-pumparna finns även i explosionsskyddat utförande, Ex n IIB T4 enligt IEC Start och stopp Grundfos SE1-pumpar är lämpliga för helt dränkt kontinuerlig eller delvis dränkt intermittent drift, S3-40 %-10 min med högst 30 starter per timme. 14 Kapacitet >

15 Mått - fristående installation och installation på kopplingsfot Motorstorlek [kw] A C D E F H øl øm 0.9, 1.1, och Motorstorlek [kw] F D U V X Y 0.9, 1.1 och Elektriska data, pumptyp och artikelnummer Pumptyp Artikelnummer P 1 [kw] P 2 [kw] n min -2 Spänning [V] I1/ 1 [A] I start [A] Cos ϕ Ex-klassifikation Vikt [kg] SE x SE C x SE B x SE A * x SE A.2.50C* x SE A.2.50B* x SE EX x EEx d IIB T4 48 SE EX.2.50C x EEx d IIB T4 48 SE EX.2.50B x EEx d IIB T4 48 SE EX x Ex n IIB T4 48 SE EX.2.50B x Ex n IIB T4 48 SE x SE C x SE B x SE A * x SE A.2.50C* x SE A.2.50B* x SE EX x EEx d IIB T4 48 SE EX.2.50C x EEx d IIB T4 48 SE EX.2.50B x EEx d IIB T4 48 SE EX x Ex n IIB T4 48 SE EX.2.50C x Ex n IIB T4 48 SE C x SE B x SE A.2.50C* x SE A.2.50B* x SE EX.2.50C x EEx d IIB T4 48 SE EX.2.50B x EEx d IIB T4 48 SE EX.2.50B x Ex n IIB T4 48 * Pumpen levereras med automatikskåp CU 100 för automatisk drift. 15 Tekniska data >

16 Grundfos SEV-serie Grundfos kraftfulla SEV-pumpar är konstruerade för att pumpa spillvatten med stort innehåll av fasta partiklar och fibrer (inklusive avlopp från toaletter) från pumpbrunnar vid privatbostäder eller andra mindre byggnadskomplex. SuperVortex-pumhjul med hög verkningsgrad SEV-pumparna är försedda med Grundfos patenterade SuperVortex-pumphjul som har extremt god förmåga att hantera fasta partiklar och fibrer. SEV-pumparna har fritt genomlopp på 65 mm. Sätter inte igen eller kärvar I en pump med Grundfos SuperVortex-pumphjul sker flödet helt utanför pumphjulet. Pumphjulets konstruktion gör att långa fibrer passerar fritt genom pumpen, utan att fastna och orsaka igensättning eller kärvning. Det medför kortare stilleståndstid och högre verkningsgrad. Installation Grundfos SEV-pumpar är försedda med vanlig DN 65 utloppsfläns. Pumparna kan installeras fristående eller på kopplingsfot med gejdrör i en pumpbrunn. 16 Inledning >

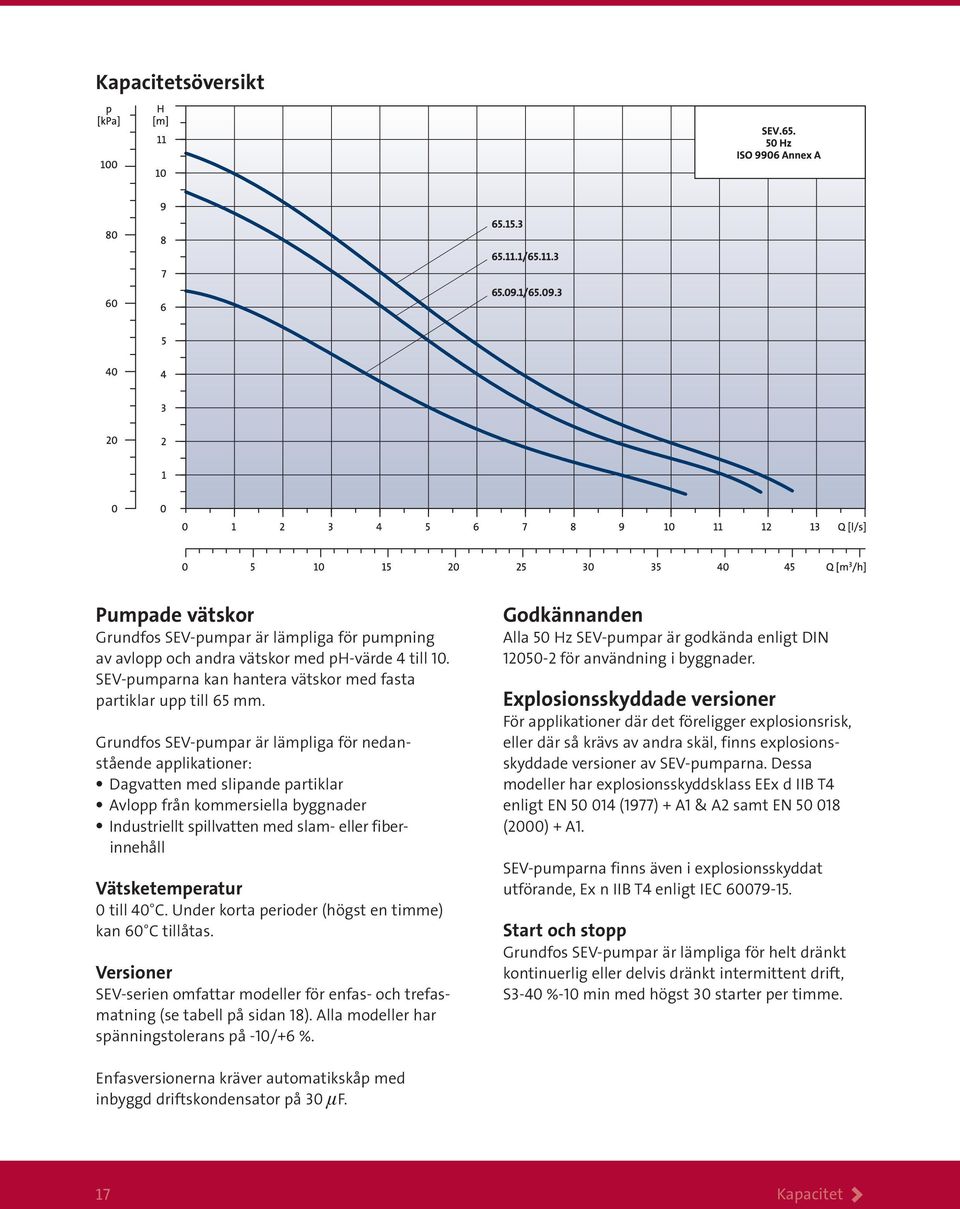

17 Kapacitetsöversikt Pumpade vätskor Grundfos SEV-pumpar är lämpliga för pumpning av avlopp och andra vätskor med ph-värde 4 till 10. SEV-pumparna kan hantera vätskor med fasta partiklar upp till 65 mm. Grundfos SEV-pumpar är lämpliga för nedanstående applikationer: Dagvatten med slipande partiklar Avlopp från kommersiella byggnader Industriellt spillvatten med slam- eller fiberinnehåll Vätsketemperatur 0 till 40 C. Under korta perioder (högst en timme) kan 60 C tillåtas. Versioner SEV-serien omfattar modeller för enfas- och trefasmatning (se tabell på sidan 18). Alla modeller har spänningstolerans på -10/+6 %. Godkännanden Alla 50 Hz SEV-pumpar är godkända enligt DIN för användning i byggnader. Explosionsskyddade versioner För applikationer där det föreligger explosionsrisk, eller där så krävs av andra skäl, finns explosionsskyddade versioner av SEV-pumparna. Dessa modeller har explosionsskyddsklass EEx d IIB T4 enligt EN (1977) + A1 & A2 samt EN (2000) + A1. SEV-pumparna finns även i explosionsskyddat utförande, Ex n IIB T4 enligt IEC Start och stopp Grundfos SEV-pumpar är lämpliga för helt dränkt kontinuerlig eller delvis dränkt intermittent drift, S3-40 %-10 min med högst 30 starter per timme. Enfasversionerna kräver automatikskåp med inbyggd driftskondensator på 30 F. 17 Kapacitet >

18 Grundfos SEV-serie Mått - fristående installation och installation på kopplingsfot Motorstorlek [kw] A C D E F H I øl øm 0.9, 1.1, och Motorstorlek [kw] D F U V X Y 0.9, 1.1 och Elektriska data, pumptyp och artikelnummer Pumptyp Artikelnummer P 1 [kw] P 2 [kw] n min -2 Spänning [V] I1/ 1 [A] I start [A] Cos ϕ Ex-klassifikation Vikt [kg] SEV x SEV B x SEV A * x SEV A.2.50B* x SEV EX x EEx d IIB T4 41 SEV EX.2.50B x EEx d IIB T4 41 SEV EX x Ex n IIB T4 41 SEV EX.2.50B x Ex n IIB T4 41 SEV x SEV B x SEV A * x SEV A.2.50B* x SEV EX x EEx d IIB T4 41 SEV EX.2.50B x EEx d IIB T4 41 SEV EX x Ex n IIB T4 41 SEV EX.2.50B x Ex n IIB T4 41 SEV B x SEV A.2.50B* x SEV EX.2.50B x EEx d IIB T4 41 SEV EX.2.50B x Ex n IIB T4 41 * Pumpen levereras med automatikskåp CU 100 för automatisk drift. 18 Tekniska data >

19 Tillbehör Komplett sortiment av tillbehör Tabellen nedan visar hela tillbehörssortimentet för Grundfos DP, EF, SE1 och SEV. Nr. Bild Beskrivning Mått Artikelnummer 1 2 o 90 krök, galvaniserad Kopplingsdel, Storz-koppling R/Rp R/Rp 2 1 / Rp 2 för 2" slang Rp 2 1 / 2 för 2" slang m gummislang inkl. Storz-koppling 2" o 90 krök, galvaniserad R/Rp R/Rp 2 1 / krök med flänsar o DN 50, PN DN 65, PN DN 80, PN Sexkantnippel R/Rp R/Rp 2 1 / Gängad fläns, galvaniserad DN 65, Rp 2 1 / DN 80, Rp Skruvar, muttrar och packningar 4 av varje M16 x 65 mm, DN av varje M16 x 65 mm, DN Backventil Kulventil i gjutjärn Rp/Rp Avstängningsventil Mässing R/Rp R/Rp 2 1 / Avstängningsventil Gjutjärn Rp/Rp Backventil Kulventil i gjutjärn Avstängningsventil Gjutjärn DN DN DN DN DN DN Tillbehör >

20 Tillbehör Nr. Bild Beskrivning Mått Artikelnummer 14 Lyftkedja med schackel - galvaniserad med certifikat 10 m m m Komplett kopplingsfot övre gejdrörshållare, muttrar, skruvar, packningar, glidsko och fotplatta DN 65/DN DN 80/DN Hängande kopplingsfot basstativ, kopplingar, skruvar, muttrar och packningar Rp/Rp Automatikskåp LC 107, pneumatisk, med nivåklockor och slang för 1 pump, 3 x 400 V, direktstart A A A A Automatikskåp LCD 107, pneumatisk, med nivåklockor och slang för 2 pumpar, 3 x 400 V, direktstart A A A A Automatikskåp LC 108 för nivåvippor för 1 pump, 3 x 400 V, direktstart A A A A Automatikskåp LCD 108 för nivåvippor för 2 pumpar, 3 x 400 V, direktstart A A A A Artikelnummer markerade med är engelska versioner. Andra språk kan beställas (ej svenska). Andra spänningar kan erhållas på begäran. 20 Tillbehör >

21 Nr. Bild Beskrivning Mått Artikelnummer 21 Automatikskåp LC 110 för elektroder för 1 pump, 3 x 400 V, direktstart A A A A Automatikskåp LCD 110 för elektroder för 2 pumpar, 3 x 400 V, direktstart Automatikskåp CU 100 för 1 pump (enklare modell av automatikskåp). A-modeller inkluderar nivåvippa för automatisk drift A A A A CU CU A CU A CU A CU ,9.A CU A Nivåvippa med 10 m kabel Nivåvippa med 20 m kabel Nivåvippa för användning i områden där explosionsrisk föreligger, med 10 m kabel Nivåvippa för användning i områden där explosionsrisk föreligger, med 20 m kabel För automatikskåp LC 108 och LCD 108 För automatikskåp LC 108 och LCD 108 anslutna till LC-Ex Hållare för nivåvippa Nivåvippor med 10 m kabel och hållare Nivåvippor för användning i områden där explosionsrisk föreligger, med 10 m kabel och hållare 1 pump utan larm (2 nivåvippor) pump utan larm (3 nivåvippor) pumpar utan larm (3 nivåvippor) pumpar med larm (4 nivåvippor) pump utan larm (3 nivåvippor) pump med larm (4 nivåvippor) pumpar utan larm (4 nivåvippor) LC-Ex4 egensäker barriär - för användning i områden där explosionsrisk föreligger och för tillämpningar med nivåvippor. Används tillsammans med ovan nämnda nivåvippor Tillbehör >

22 Tillbehör Nr. Bild Beskrivning Mått Artikelnummer 29 Nivåelektroder för LC 110 och LCD elektrod med 10 m kabel elektroder med 10 m kabel elektroder med 10 m kabel Hållare för elektroder Monteras på ett 38 mm rör Indikeringslampa, 1 x 230 V Utomhusmontering Signalhorn, 1 x 230 V Utomhusmontering Inomhusmontering Tillbehör >

23 Grundfos spillvattenprogram Dränkbara avloppspumpar 1,65-29 kw Broschyren omfattar Grundfos dränkbara pumpar med kanalhjul från 1,65 till 21 kw samt SuperVortex-pumpar upp till 29 kw. Samtliga är avsedda för hantering av orensat slamhaltigt avlopp. Dränkbara avloppspumpar kw Broschyren omfattar Grundfos avloppspumpar från 15 till 155 kw för hantering av orensat avloppsvatten i krävande miljöer. Dränkbara pumpar 7,5-520 kw Broschyren omfattar Grundfos pumpar med kanalhjul, axialpumpar och propellerpumpar från 7,5 till 520 kw. Transportabla länspumpar Broschyren omfattar Grundfos transportabla länspumpar (DW) från 0,8 till 20 kw, för pumpning av råvatten med slipande partiklar. KP/AP pumpar av rostfritt stål Broschyren omfattar ett brett program av högkvalitativa pumpar av rostfritt stål för användning i hushåll och inom industrin. Dränkbara pumpar av rostfritt stål Broschyren omfattar Grundfos pumpar av rostfritt stål (SEN) för aggressiva och korrosiva miljöer. Avloppspumpstationer Broschyren omfattar Grundfos avloppspumpstationer för en-, två- och flerfamiljshus. LC/LCD automatikskåp Broschyren omfattar Grundfos automatikskåp för pumpsystem för spillvatten. Mixers och omrörare Broschyren omfattar Grundfos nya serie av mixers och omrörare för optimal reglering av vätska och fasta partiklar inom spillvattenbehandling. Dränkbara avloppspumpar med skärsystem Broschyren omfattar Grundfos avloppspumpar med skärsystem (SEG) för pumpning av spillvatten i trycksatta avloppssystem, villor och sommarstugor. Dränkbara avloppspumpar 1,1-11 kw Broschyren omfattar Grundfos nya pumpserie SEV och SE1. Pumparna är försedda med SuperVortex- eller enkanalshjul och kan hantera ungefär 80 % av alla spillvattenrelaterade pumpbehov. 23 Produktprogram >

24 Being responsible is our foundation Thinking ahead makes it possible Innovation is the essence Business with an attitude Kunskap Att dela kunskap, erfarenhet och expertis i vårt globala nätverk kommer alltid att föra verksamheten framåt. Innovation Genom att kombinera den bästa tekniken med nya sätt att tänka, kommer vi att fortsätta att utveckla ännu bättre pumpar, system, tjänster och standarder. Lösning Med ett helt nytt produktprogram, som kan tillhandahålla varje tänkbara lösning, är vi den mest kompletta aktören på marknaden GSVMAA GRUNDFOS AB Box 333 (Lunnagårdsgatan 6) MÖLNDAL Telefon:
