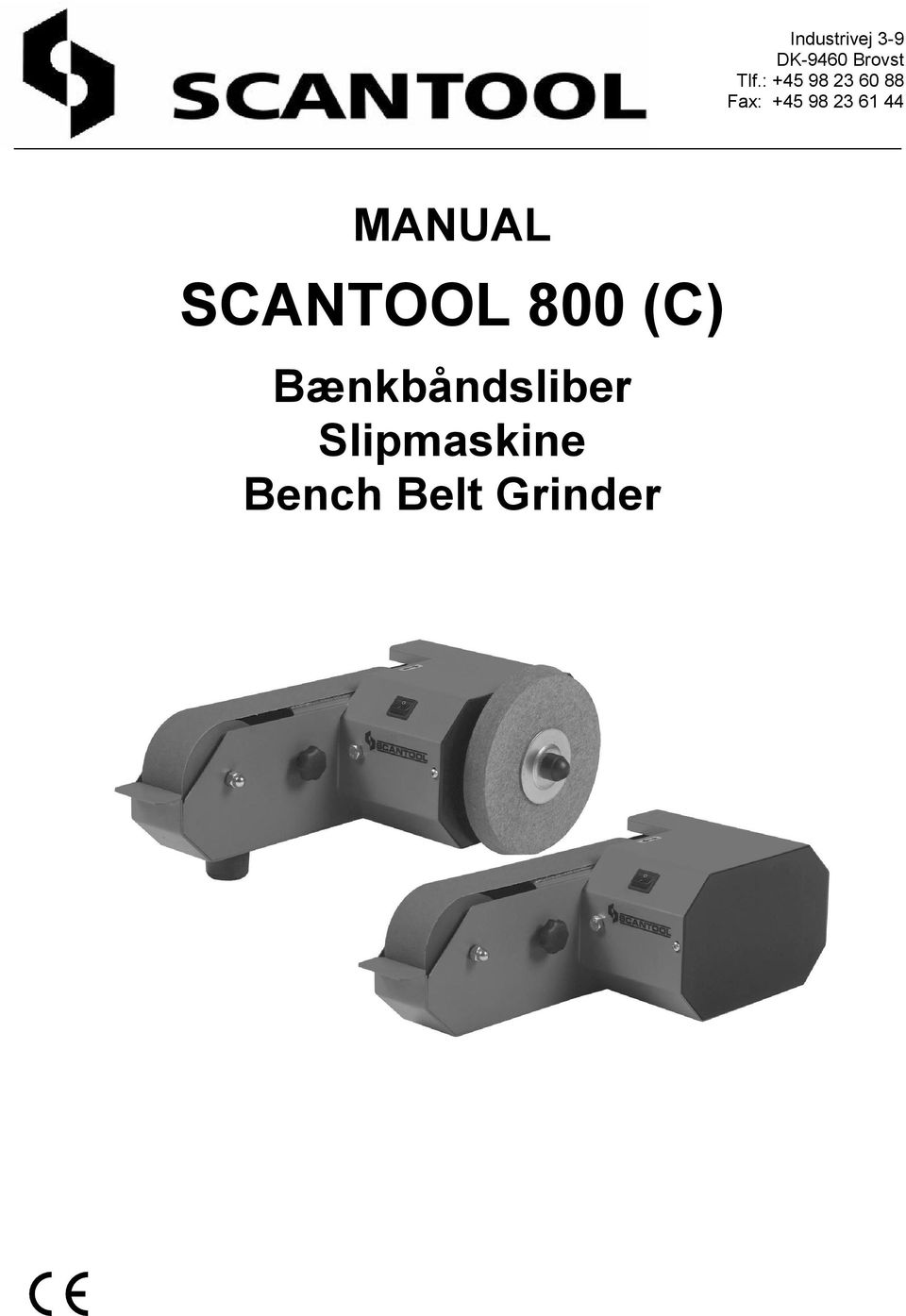

1 Industrivej 3-9 DK-9460 Brovst Tlf.: Fax: MANUAL SCANTOOL 800 (C) Bænkbåndsliber Slipmaskine Bench Belt Grinder

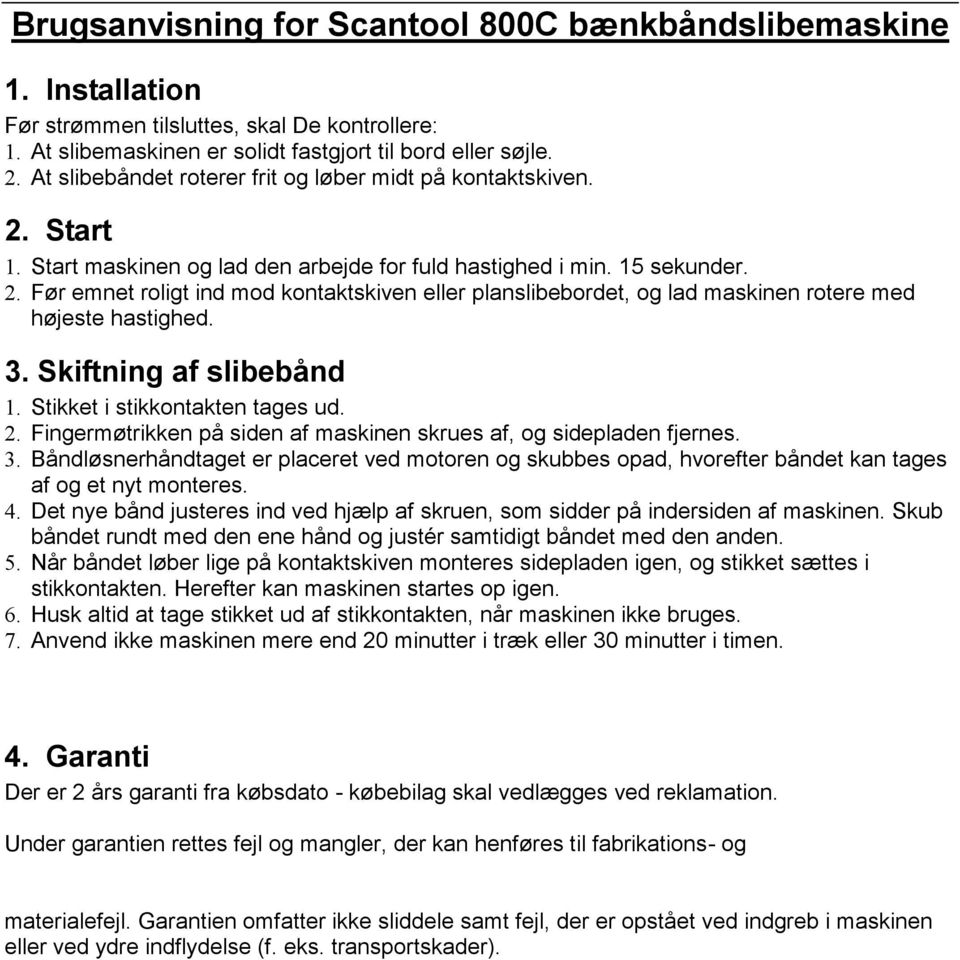

2 Brugsanvisning for Scantool 800C bænkbåndslibemaskine 1. Installation Før strømmen tilsluttes, skal De kontrollere: 1. At slibemaskinen er solidt fastgjort til bord eller søjle. 2. At slibebåndet roterer frit og løber midt på kontaktskiven. 2. Start 1. Start maskinen og lad den arbejde for fuld hastighed i min. 15 sekunder. 2. Før emnet roligt ind mod kontaktskiven eller planslibebordet, og lad maskinen rotere med højeste hastighed. 3. Skiftning af slibebånd 1. Stikket i stikkontakten tages ud. 2. Fingermøtrikken på siden af maskinen skrues af, og sidepladen fjernes. 3. Båndløsnerhåndtaget er placeret ved motoren og skubbes opad, hvorefter båndet kan tages af og et nyt monteres. 4. Det nye bånd justeres ind ved hjælp af skruen, som sidder på indersiden af maskinen. Skub båndet rundt med den ene hånd og justér samtidigt båndet med den anden. 5. Når båndet løber lige på kontaktskiven monteres sidepladen igen, og stikket sættes i stikkontakten. Herefter kan maskinen startes op igen. 6. Husk altid at tage stikket ud af stikkontakten, når maskinen ikke bruges. 7. Anvend ikke maskinen mere end 20 minutter i træk eller 30 minutter i timen. 4. Garanti Der er 2 års garanti fra købsdato - købebilag skal vedlægges ved reklamation. Under garantien rettes fejl og mangler, der kan henføres til fabrikations- og materialefejl. Garantien omfatter ikke sliddele samt fejl, der er opstået ved indgreb i maskinen eller ved ydre indflydelse (f. eks. transportskader).

3. Skiftning af slibebånd 1. Stikket i stikkontakten tages ud. 2. Fingermøtrikken på siden af maskinen skrues af, og sidepladen fjernes. 3.

3 1. Innan strömmen ansluts Innan du starter din Slipmaskin skall Du kontrollera: Att de utvändiga skyddskärma är helt fastskruvade till innerskärmerna. Att slipmaskinen är ordentligt fastsatt på bord eller kraftig platta. Att slipskivorna roterar fritt och att de inte sitter lösa. Att slipstødet är fastspänt max. 2mm från slipskivan. Att ögonskydden är rena och fastsatta i rätt läge. Att gnistfängaran är fastspänd max. 5mm från slipskivan. GØR ALLTID JUSTERINGAR OCH KONTROLL MED KONTAKTEN URDRAGEN. 2. När du starter 1. Starta motorn och låt maskinen arbeta för full hastighet i min. 30 sekunder. För nya maskiner och efter byte af slipskivor rekommenderas doch 5 minuter under denne tid. 2. För materialet lugnt mot slipskivan. Undvik hårt, stötvis tryck och hugg. 3. Använd alltid ett lätt fast tryck. 4. Låt maskinen rotera på högsta hastighet. 5. Se till att Du har en bra arbetsbelysning. 6. Använd inte slipmaskinen mer än 20 minutter i sträck. 7. Håll arbejtsplatsen ren. 3. Slipanvisningar Kontrollera altid slipskivorna. Slitage kan göre skivorna skeva och ge motorn en öjämn arbetsgång och betyder onödig belastning på axeln. Skivor som är slitna mer än 25% skall kasseras. Slipa alltid mot eggen så undviker man gradar och råegg. Slipvinklen beror på hur verktyget skall användas. Kraftiga arbeten och hårt materiel kräver större vinkel på eggen. Några eksempel: Kniv ca. 20, Hyveljärn 25, Stämjärn hårt material ca. 30. Mjukt materiel ca All slipning skapar en råegg som tas bort efter slipningen med en fin brynsten. Undvik överdrivet tryck på slipskivan. Det sätter ned hastigheten, slipförmågen och skivans livslängd och gör att motorn överbelastes. Ved vanlige slipskivar, slip da inter på skivans sideoyter. Stanna inta skivan genom att trycka mot den när motorn stannas. Maskinen skall stanna av sig själv. Låt aldrig barn komma för nära slipmaskinen. Bryt alltid strömmen när maskinen inte används års garanti Garantin omfatter skador som beror på material- eller fabrikationsfel såvida: 1. Maskinen returneras komplett til någon af Scantool s serviceavdelningar eller officiella servicerepresentanter. 2. Maskinen inte har använts felaktig eller utsätts for åverkan. 3. Det inte har utförts försök till reparation av andra personer än vår egen servicepersonel eller personal hos våra officielle servicerepresentanter. 4. Köbekvittit bifogas. 4. Observera Vid beställning av reservedelar uppgiv: 1. Slipmaskinens typ och tillverkningsnummer. 2. Reservdelens nummer. 3. Driftspänning och varvtal där så erfordras.

Att ögonskydden är rena och fastsatta i rätt läge. Att gnistfängaran är fastspänd max. 5mm från slipskivan. GØR ALLTID JUSTERINGAR OCH KONTROLL MED KONTAKTEN URDRAGEN. 2. När du starter 1.

4 Installation 1. The Voltage supply to which the machine is to be connected must be within the range shown on the machine nameplate. If a fused plug is used the fuse rating should be approximately twice the full load rating of the machine. 2. Connect supply cable to the plug as follows: Brown flex to L or Line pin. Blue flex to N or Neutral pin. Yellow/Green flex to E or Earth pin. 3. Secure the machine firmly to a work bench or pedestal. The pedestal must be fixed to a firm level surface. Operating the Grinder 1. Before starting the motor check that the belt can be revolved freely by hand. 2. When starting and using the machine allow the machine to run up to full speed before applying the workpiece to be ground. 3. Feed the workpiece smoothly into the grinding belt and avoid harsh intermittent pressure and bumping onto the belt. 4. Avoid excessive pressure as this will tend to, decrease the belt speed and amount of stock removal, cause uneven wear on the grinding belt and overload the motor. 5. Always apply light but firm pressure and allow the belt to rotate at the maximum possible speed. 6. Do not operate the machine more than 20 minutes in a row or more than 30 minutes per hour. Change of Belt 1. Always disconnect the machine from power supply before changing belt. 2. Loosen the wing nut on the side of the machine and mount the protection panel. 3. The belt release handle is placed next to the motor and by lifting the handle the grinding belt will come off. 4. Fit a new belt and observe that the direction of rotation corresponds to the arrows on the inside of the belt. 5. Bring the belt into alignment by turning the belt with one hand and then adjust the belt with the handle placed on the same side of the motor. 6. Fit the protection panel again and the machines is ready for use again. Warranty If within 2 year of purchase this machine by SCANTOOL A/S becomes defective due to faulty materials or workmanship, we guarentee to repair or replace the machine or the defective part of parts free of charge provided that: 1. The product is returned complete to one of Service Branches or Official Service Agents. 2. The product has not been misused or carelessly handled and in particular has not been used in a manner contrary to the operating instructions. 3. Repairs have not been made or attended by persons other than our own Service Staff or the Staff of our Official Service Agents. 4. Documentary proof purchase date is produced when the goods are handed in or sent for repair.

Blue flex to N or Neutral pin. Yellow/Green flex to E or Earth pin. 3. Secure the machine firmly to a work bench or pedestal. The pedestal must be fixed to a firm level surface.

5 SCANTOOL A/S Industrivej Brovst Danmark Tlf: Fax.: erklærer hermed, at SCANTOOL 800 (C) er fremstillet i overensstemmelse med bestemmelserne i RÅDETS DIREKTIV af 17. Maj 2006 (2006/42/EF) Samt i overensstemmelse med: Rådets direktiv af 19. februar 1973 (73/23/EØF) Lavspændingsdirektivet med senere ændringer (Boligministeriets bekendtgørelse nr. 797 af 30. august 1994) Rådets direktiv af 3. maj 1989 (89/336/EØF) - EMC-direktivet med senere ændringer (Telestyrelsens EMC-bekendtgørelse nr. 796 af 5. december 1991 med efterfølgende ændringer)

Maj 2006 (2006/42/EF) Samt i overensstemmelse med: Rådets direktiv af 19.

6 SCANTOOL A/S Industrivej Brovst Danmark Tlf: Fax.: Deklarerar härmed att SCANTOOL 800 (C) ar framställt i overensstämmelse med bestämmelserna i RÅDETS DIREKTIV af 17. Maj 2006 (2006/42/EF) om inbördes overenskommelse av medlemsstaternes lovgivning om maskiner (89/392/EØF og ændret ved 91/368/EØF) under särskild hänvisning til direktivets bilag 1 om väsentliga säkerhets- og hälsokrav samt bilaga 2 93/44EØF, lågspäningsdirektivet 73/23/EØF och elektromagnetisk kompatibilitet (EMC) 89/336/EØF med följande underpunkter EN , EN , EN i forbindelse med konstruktion och framställning av maskiner. hereby declares that SCANTOOL 800 (C) are manufactured in accordance with the provisions of the COUNCIL DIRECTIVE of 17. May 2006 (2006/42/EC) The Machinery Directive (order no. 561 of 25 June 1994 with subsequent amendments) Also on accordance with: SCANTOOL A/S Industrivej Brovst Denmark Tlf: Fax.: The council directive of 19 February 1973 (73/23/EEC) The Low Voltage Directive with later amendments (order no. 797 of 30 August 1994) The council directive of 3 May 1989 (89/336/EEC) The EMC Directive with later amendments (order no. 796 of 5 December 1991 with subsequent amendments)

Maj 2006 (2006/42/EF) om inbördes overenskommelse av medlemsstaternes lovgivning om maskiner (89/392/EØF og ændret ved 91/368/EØF) under särskild hänvisning til direktivets bilag 1 om väsentliga
