1 Generalagent i Sverige Generalagentur för LUNOS ventila Sverige Folie 1 Ängelholmsvägen BÅSTAD info@energybuilding.se

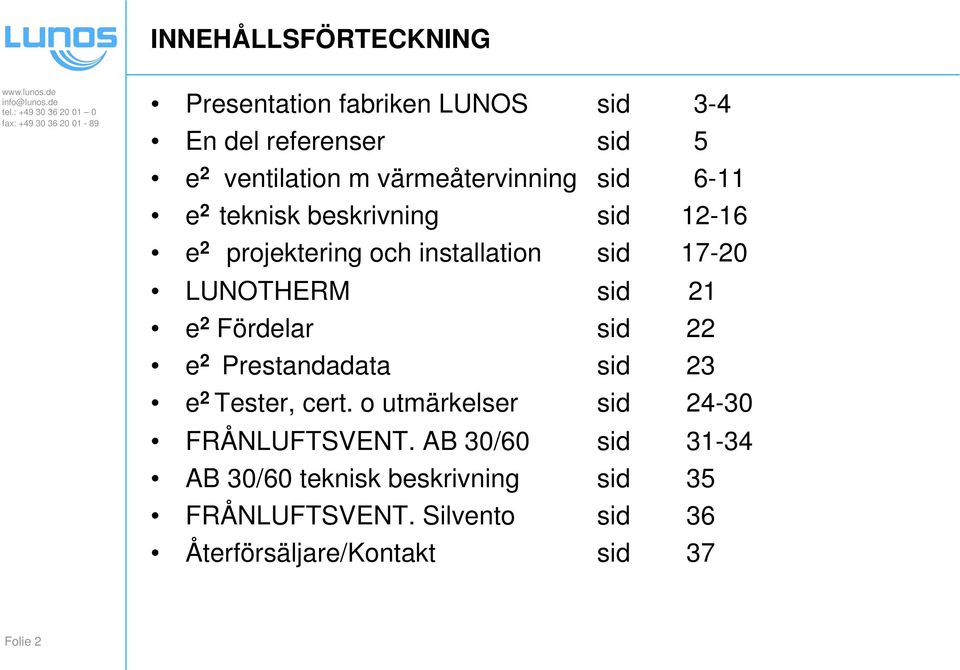

2 INNEHÅLLSFÖRTECKNING Presentation fabriken LUNOS sid 3-4 En del referenser sid 5 e 2 ventilation m värmeåtervinning sid 6-11 e 2 teknisk beskrivning sid e 2 projektering och installation sid LUNOTHERM sid 21 e 2 Fördelar sid 22 e 2 Prestandadata sid 23 e 2 Tester, cert. o utmärkelser sid FRÅNLUFTSVENT. AB 30/60 sid AB 30/60 teknisk beskrivning sid 35 FRÅNLUFTSVENT. Silvento sid 36 Återförsäljare/Kontakt sid 37 Folie 2

3 Folie 3

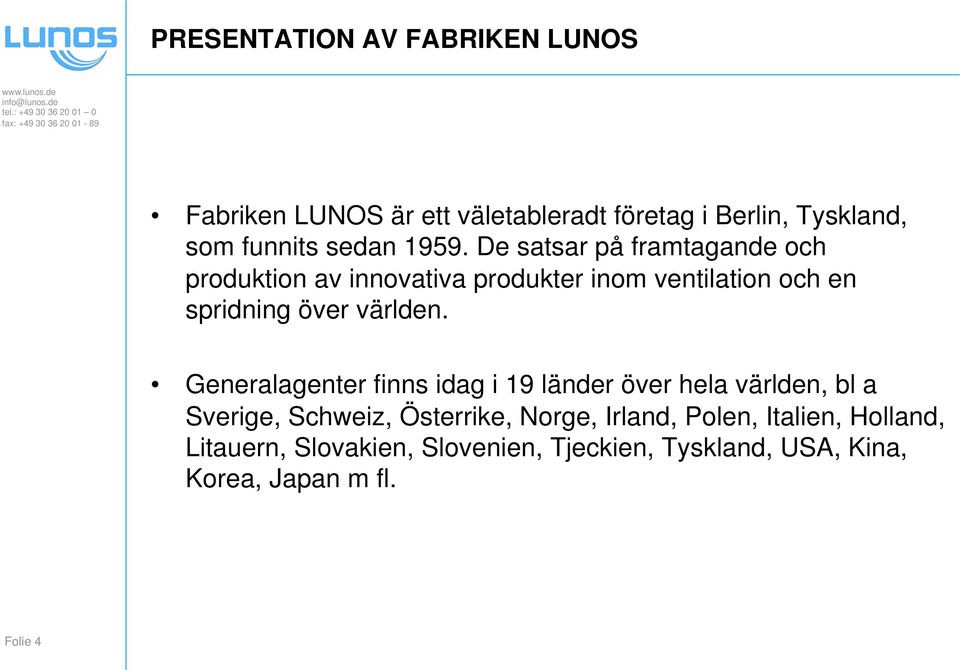

4 PRESENTATION AV FABRIKEN LUNOS Fabriken LUNOS är ett väletableradt företag i Berlin, Tyskland, som funnits sedan De satsar på framtagande och produktion av innovativa produkter inom ventilation och en spridning över världen. Generalagenter finns idag i 19 länder över hela världen, bl a Sverige, Schweiz, Österrike, Norge, Irland, Polen, Italien, Holland, Litauern, Slovakien, Slovenien, Tjeckien, Tyskland, USA, Kina, Korea, Japan m fl. Folie 4

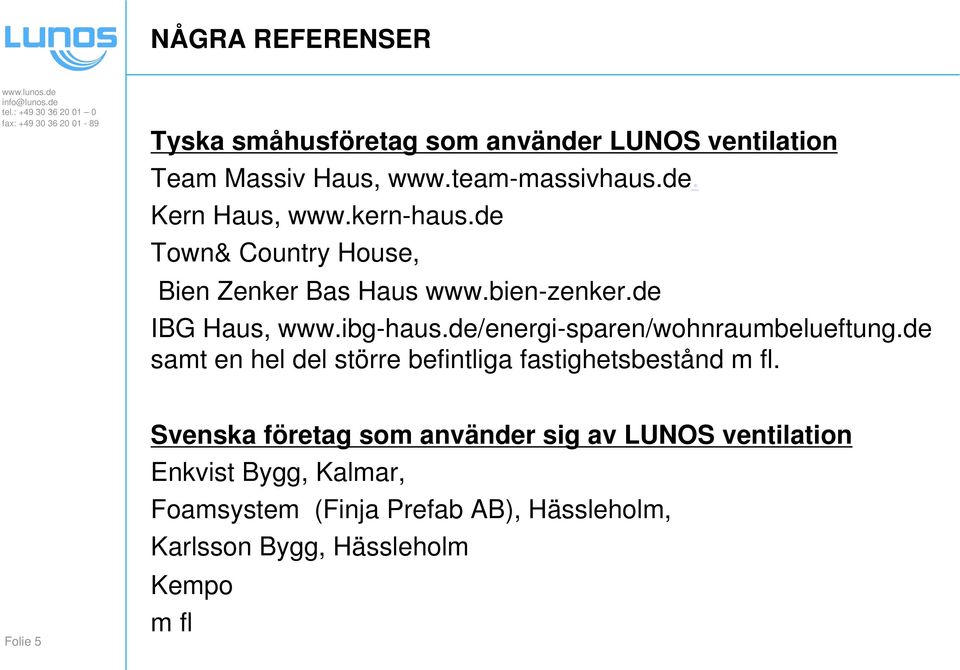

5 NÅGRA REFERENSER Tyska småhusföretag som använder LUNOS ventilation Team Massiv Haus, Kern Haus, Town& Country House, Bien Zenker Bas Haus IBG Haus, samt en hel del större befintliga fastighetsbestånd m fl. Folie 5 Svenska företag som använder sig av LUNOS ventilation Enkvist Bygg, Kalmar, Foamsystem (Finja Prefab AB), Hässleholm, Karlsson Bygg, Hässleholm Kempo m fl

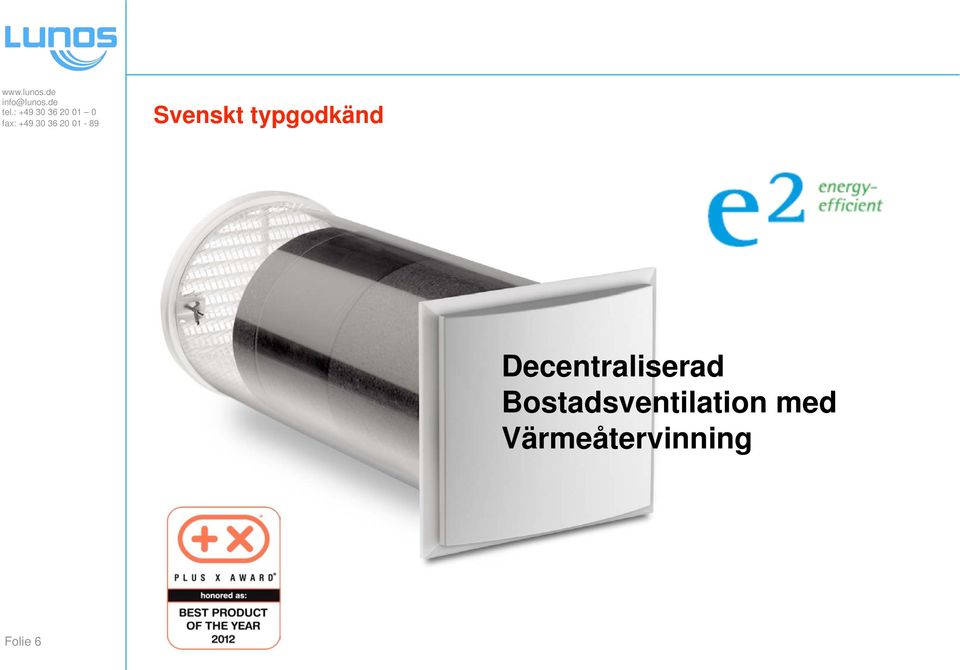

6 Svenskt typgodkänd Decentraliserad Bostadsventilation med Värmeåtervinning Folie 6

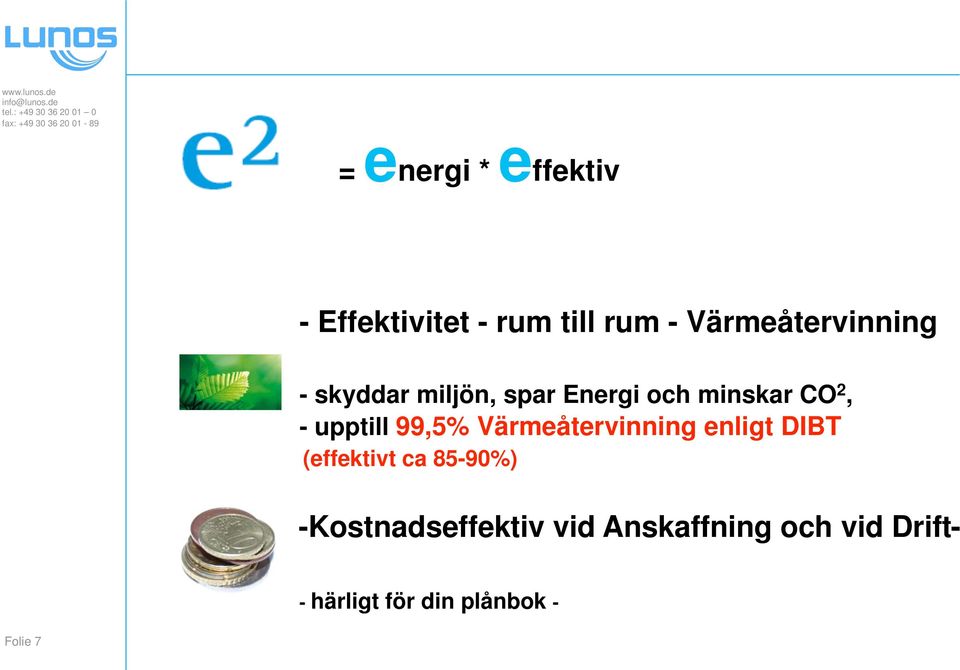

7 = energi * effektiv - Effektivitet - rum till rum - Värmeåtervinning - skyddar miljön, spar Energi och minskar CO 2, - upptill 99,5% Värmeåtervinning enligt DIBT (effektivt ca 85-90%) - Ko -Kostnadseffektiv vid Anskaffning och vid Drift- - härligt för din plånbok - Folie 7

8 Den minsta värmeåtervinningsventilationen från LUNOS Größenvergleich Folie 8 Diskretare bostadsventilation finns inte

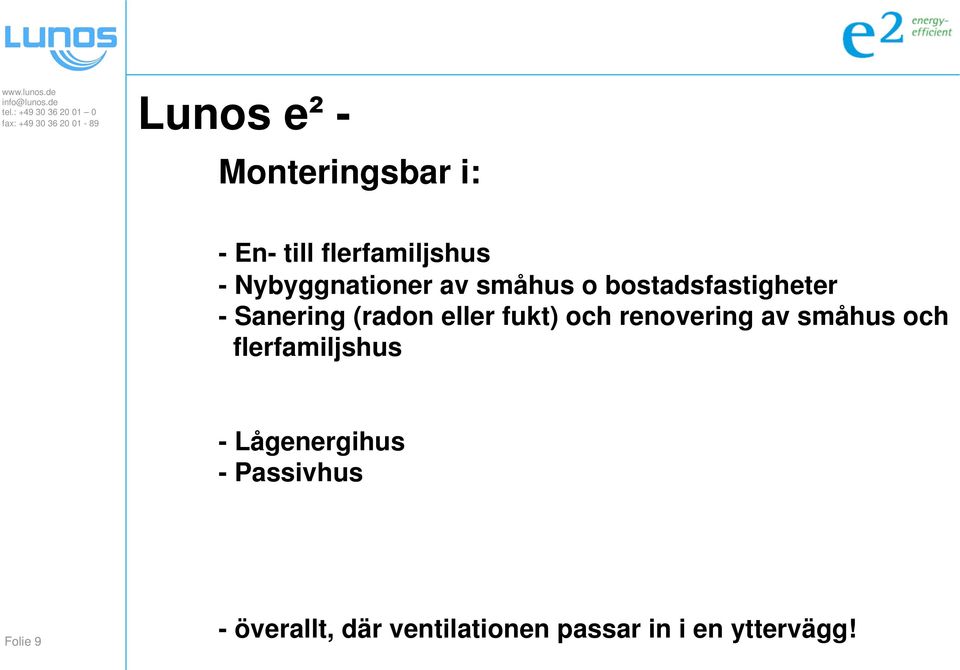

9 Lunos e² - Monteringsbar i: - En- till flerfamiljshus - Nybyggnationer av småhus o bostadsfastigheter - Sanering (radon eller fukt) och renovering av småhus och flerfamiljshus - Lågenergihus - Passivhus Folie 9 - överallt, där ventilationen passar in i en yttervägg!

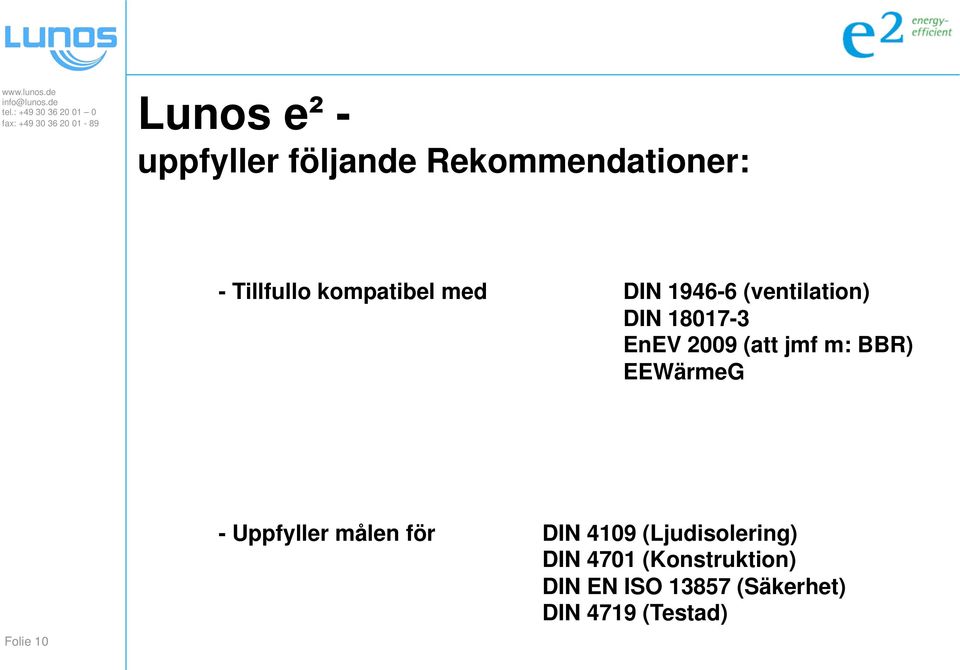

10 Lunos e² - uppfyller följande Rekommendationer: - Tillfullo kompatibel med DIN (ventilation) DIN EnEV 2009 (att jmf m: BBR) EEWärmeG Folie 10 - Uppfyller målen för DIN 4109 (Ljudisolering) DIN 4701 (Konstruktion) DIN EN ISO (Säkerhet) DIN 4719 (Testad)

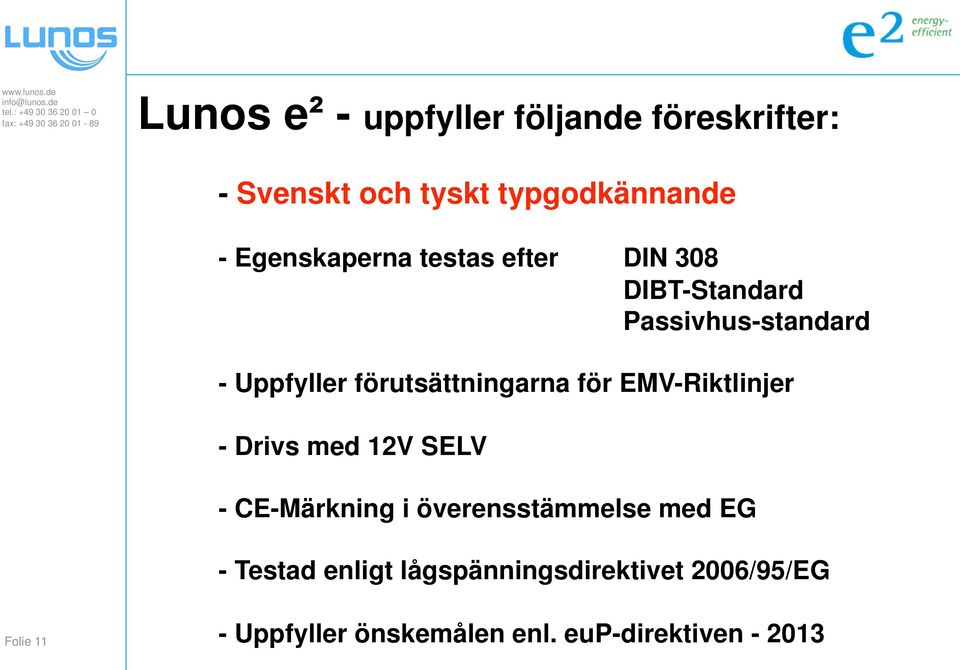

11 Lunos e² - uppfyller följande föreskrifter: - Svenskt och tyskt typgodkännande - Egenskaperna testas efter DIN 308 DIBT-Standard Passivhus-standard - Uppfyller förutsättningarna för EMV-Riktlinjer - Drivs med 12V SELV - CE-Märkning i överensstämmelse med EG - Testad enligt lågspänningsdirektivet 2006/95/EG Folie 11 - Uppfyller önskemålen enl. eup-direktiven

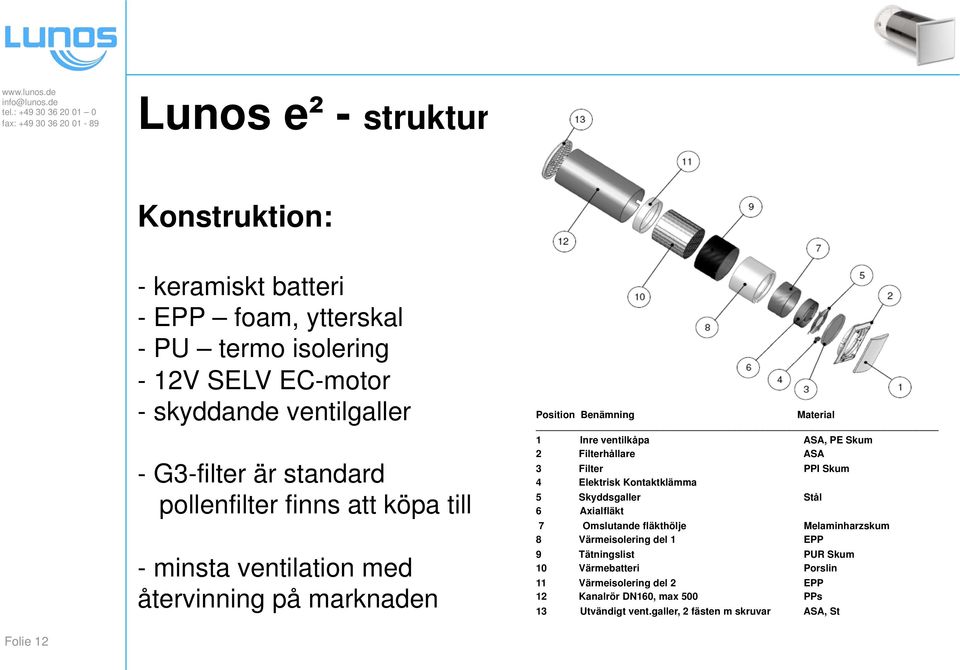

12 Lunos e² - struktur Konstruktion: - keramiskt batteri - EPP foam, ytterskal - PU termo isolering - 12V SELV EC-motor - skyddande ventilgaller - G3-filter är standard pollenfilter finns att köpa till - minsta ventilation med återvinning på marknaden Position Benämning Material 1 Inre ventilkåpa ASA, PE Skum 2 Filterhållare ASA 3 Filter PPI Skum 4 Elektrisk Kontaktklämma 5 Skyddsgaller Stål 6 Axialfläkt 7 Omslutande fläkthölje Melaminharzskum 8 Värmeisolering del 1 EPP 9 Tätningslist PUR Skum 10 Värmebatteri Porslin 11 Värmeisolering del 2 EPP 12 Kanalrör DN160, max 500 PPs 13 Utvändigt vent.galler, 2 fästen m skruvar ASA, St Folie 12

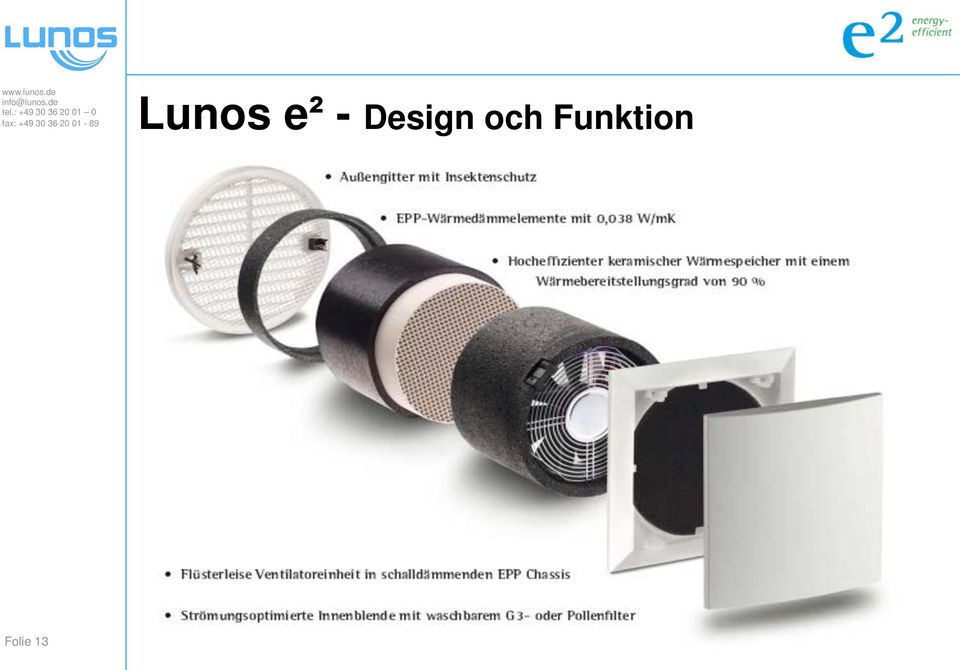

13 Lunos e² - Design och Funktion Folie 13

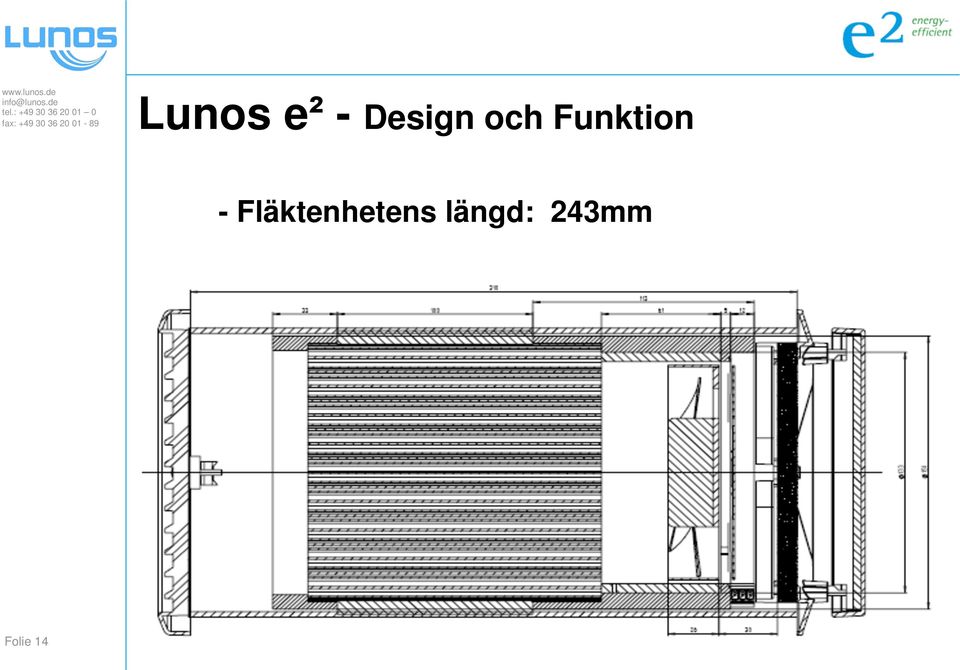

14 Lunos e² - Design och Funktion - Fläktenhetens längd: 243mm Folie 14

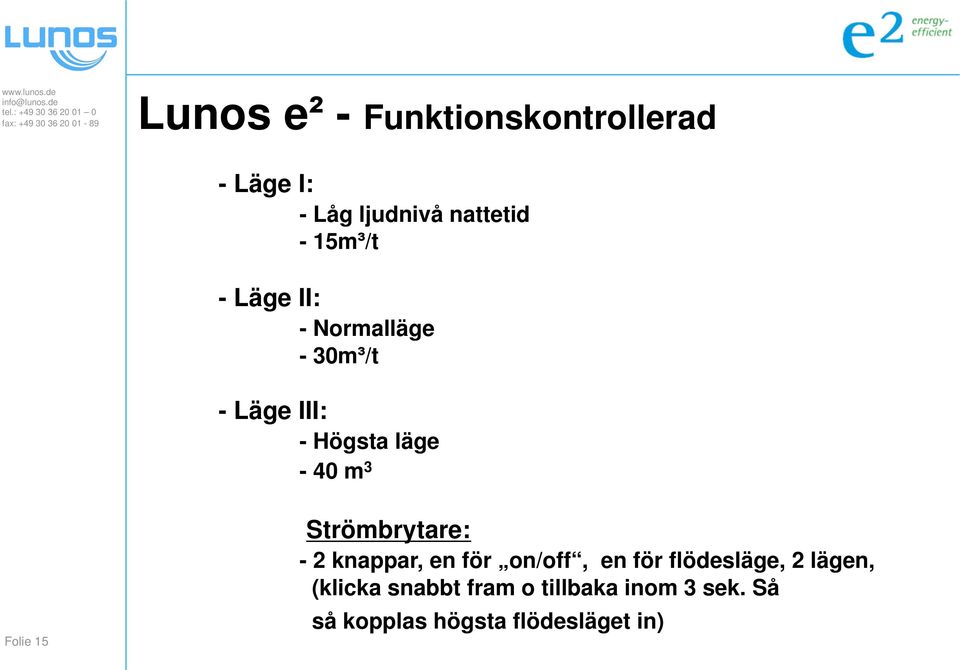

15 Lunos e² - Funktionskontrollerad - Läge I: - Låg ljudnivå nattetid - 15m³/t - Läge II: - Normalläge - 30m³/t - Läge III: - Högsta läge - 40 m 3 Folie 15 Strömbrytare: - 2 knappar, en för on/off, en för flödesläge, 2 lägen, (klicka snabbt fram o tillbaka inom 3 sek. Så så kopplas högsta flödesläget in)

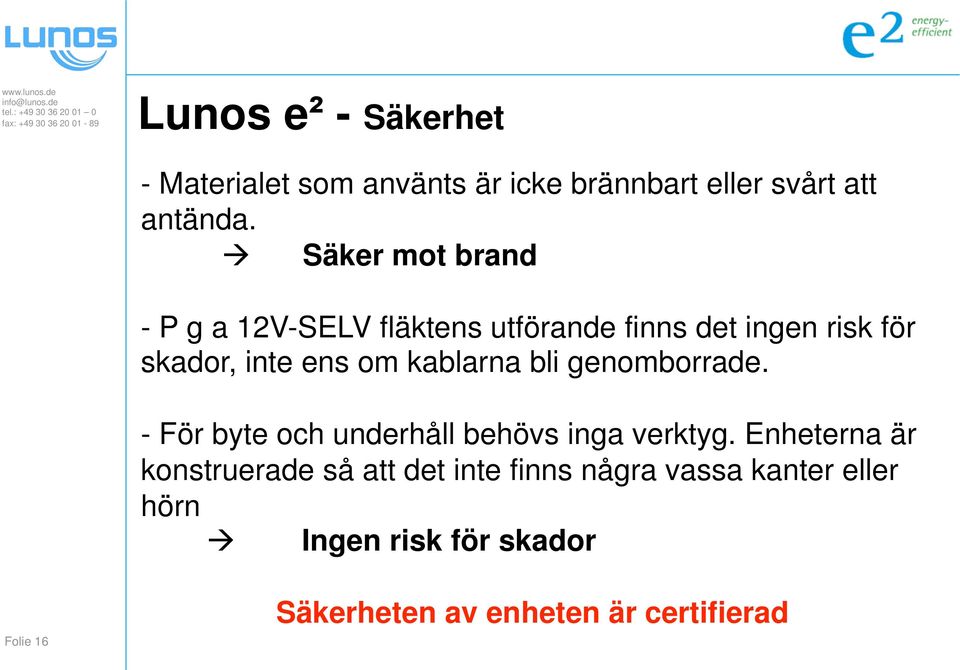

16 Lunos e² - Säkerhet - Materialet som använts är icke brännbart eller svårt att antända. Säker mot brand - P g a 12V-SELV fläktens utförande finns det ingen risk för skador, inte ens om kablarna bli genomborrade. - För byte och underhåll behövs inga verktyg. Enheterna är konstruerade så att det inte finns några vassa kanter eller hörn Ingen risk för skador Folie 16 Säkerheten av enheten är certifierad

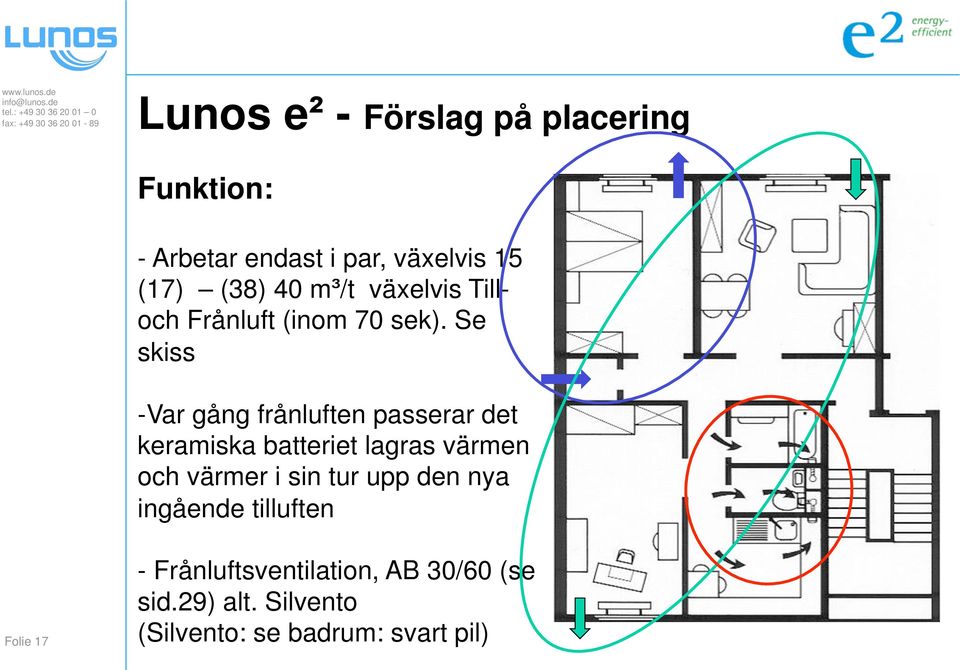

17 Lunos e² - Förslag på placering Funktion: - Arbetar endast i par, växelvis 15 (17) (38) 40 m³/t växelvis Tilloch Frånluft (inom 70 sek). Se skiss - Var gång frånluften passerar det keramiska batteriet lagras värmen och värmer i sin tur upp den nya ingående tilluften Folie 17 - Frånluftsventilation, AB 30/60 (se sid.29) alt. Silvento (Silvento: se badrum: svart pil)

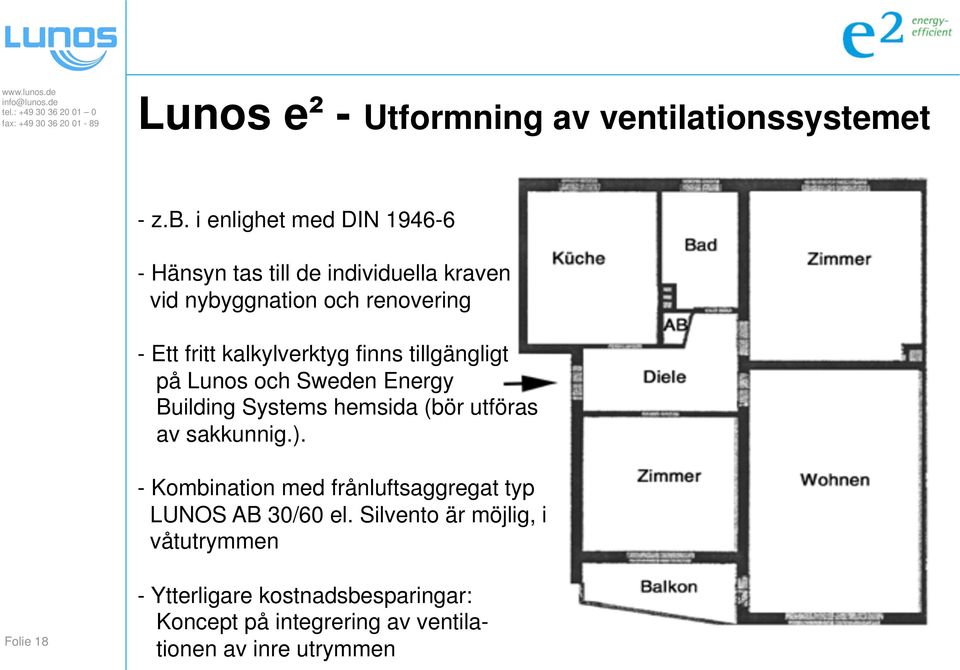

18 Lunos e² - Utformning av ventilationssystemet - z.b. i enlighet med DIN Hänsyn tas till de individuella kraven vid nybyggnation och renovering - Ett fritt kalkylverktyg finns tillgängligt på Lunos och Sweden Energy Building Systems hemsida (bör utföras av sakkunnig.). - Kombination med frånluftsaggregat typ LUNOS AB 30/60 el. Silvento är möjlig, i våtutrymmen Folie 18 - Ytterligare kostnadsbesparingar: Koncept på integrering av ventilationen av inre utrymmen

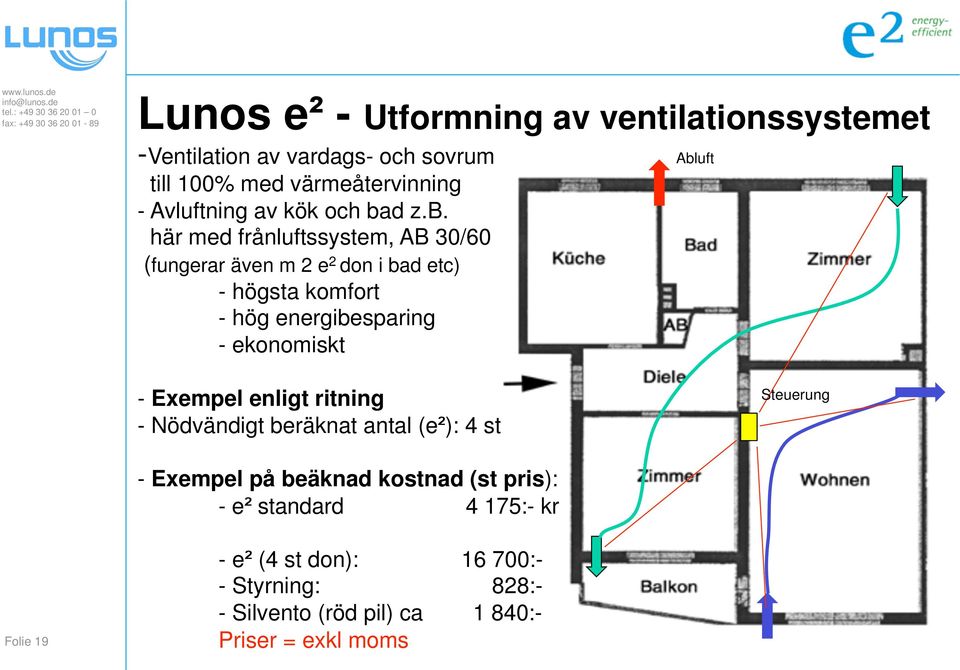

19 Lunos e² - Utformning av ventilationssystemet -Ventilation av vardags- och sovrum till 100% med värmeåtervinning - Avluftning av kök och bad z.b. här med frånluftssystem, AB 30/60 (fungerar även m 2 e 2 don i bad etc) - högsta komfort - hög energibesparing - ekonomiskt Abluft - Exempel enligt ritning - Nödvändigt beräknat antal (e²): 4 st Steuerung - Exempel på beäknad kostnad (st pris): - e² standard 4 175:- kr Folie 19 - e² (4 st don): :- - Styrning: 828:- - Silvento (röd pil) ca 1 840:- Priser = exkl moms

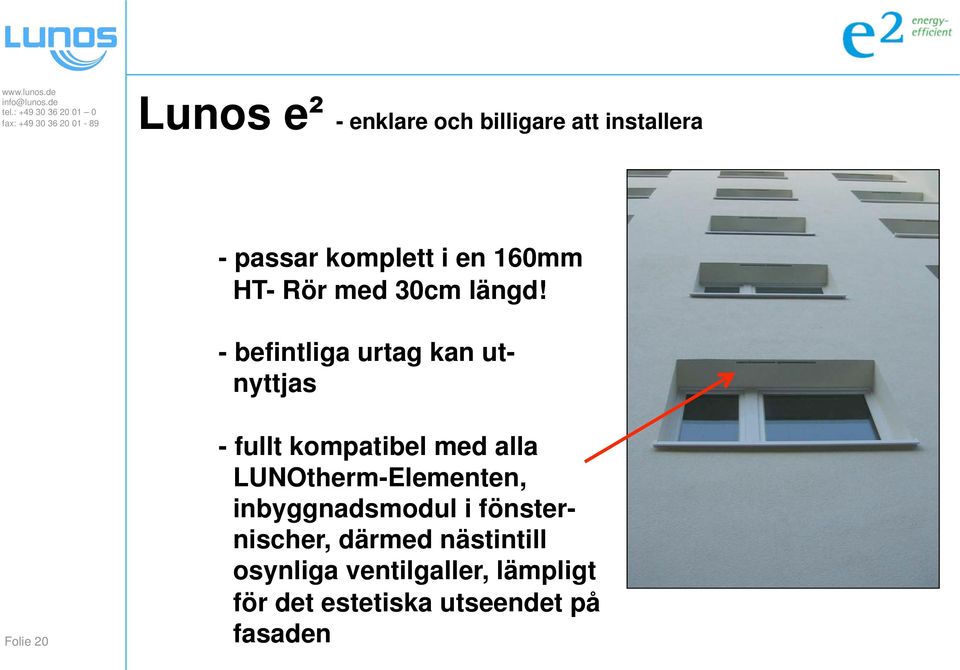

20 Lunos e² - enklare och billigare att installera - passar komplett i en 160mm HT- Rör med 30cm längd! - befintliga urtag kan utnyttjas Folie 20 - fullt kompatibel med alla LUNOtherm-Elementen, inbyggnadsmodul i fönsternischer, därmed nästintill osynliga ventilgaller, lämpligt för det estetiska utseendet på fasaden

21 LUNOtherm, inbyggnadsmoduler för diskreta ventiler LUNOtherm Vissa fasader kräver diskreta ventilöppningar därför har LUNOS tagit fram denna modul som ett komplement vid nybyggnationer eller större renoveringar. Finns i varaibla storlekar och tjocklekar. Lämplig för e 2 och AB 30/60 Folie 21

22 Lunos e² - Fördelar - små och diskreta - passar med ALD R ingen kanaldragning - endast ett urtag på 163mm kärnborrning nödvändig - Underhåll, möjligt utan verktyg - låg ljudnivå, användbar även i sovrum - kombinerbar med LUNOtherm och andra ventilgaller - till en styrenhet kan 4 st e 2 -don anslutas - endast 12V SELV spänning för fläkten - ingen rengöring av kanalsystem, endast rengöring eller byte av filter Folie 22 - ca 8 350:- kr = kostnad/par - ca 828:- kr Kostnad för styrenheten (4 don aslutningsbara) - <ca 30:- (1 st) driftskostnad per år (Energikostnad + Filter) värmeåtervinningen är inte frånräknad Priserna är exkl moms

23 Lunos e² - Prestandadata - 2-stegsbrytare för luftvolym, 17/32/38 m³/t - <16,5/19,5/26 db Ytljudstrycknivå - 42 db av ljud utifrån filtreras bort - <1,4W 2,8W 3,3W strömförbrukning - upptill ca 90%* effektiv ärmeåtervinningseffektivitet - minimum väggtjocklek för installation: 30 cm - ingen isbildning i värmeväxlaren är möjlig - testad till -35 C - inget aktivt isbildningsskydd behövs - Ingen kondens uppstår - inga köldbryggor genom effektiv isolering - Inget Standby-läge av strömmen!! Folie 23 * Durchschnittlich 90,6% Wärmebereitstellungsgrad nach DIBT

24 Lunos e² - Allt enligt EnEv (jmf svenska BBR) Geltungsbereich / Omfattning EnEV gäller för följande byggnader som kan utrustas med ventilation: - Byggnader som är uppvärmda eller kylda (Hyresfastigheter och andra bostäder) - Anläggningar med utrustningar för rumsluftsförsörjning kommer från byggnaden Direktiv för nya byggnader för ventilationssystemet - Högsta tillåtna värde n50 (provtryckning) 1,5 med befintlig ventilation. - Framtagande av energideklarationer - Att märka den minsta luftväxling: - Byggnaden ska utformas och konstrueras så att tillämpningen för kraven av hälsa, lägsta energiförbrukning och ventilation kan säkerhetsställas. - Vi rekommenderar att utformningen av ventilationen ska följa DIN Folie 24 e² uppfyller helt korrekt tolkningen av samtliga föreskrifter enligt EnEV,, byggnadsföreskrifterna måste, oberoende av ålder, ha ventilation

25 Lunos e² - Zusammenspiel mit der EnEV Unternehmererklärung Die EnEV 2009 verpflichtet nicht nur Sie, sondern auch Ihren Handwerker, die Richtwerte der EnEV einzuhalten. Als Nachweis dient die so genannte Unternehmererklärung, die Ihr Handwerker Ihnen nach Beendigung der Arbeiten aushändigen muss. Welche Arbeiten erfordern eine Unternehmererklärung? - Änderungen an Fassaden und Fenstern - Dämmung von Dach und/oder oberster Geschossdecke - Erneuerung der Heizung, Dämmung von Rohrleitungen - Lüftungs- oder Klimaanlagen Die EnEV fordert auch die Erfüllung von Anforderungen aus dem EEWärmeG, diese müssen unbedingt beachtet werden (Einsatz von erneuerbaren Energien). Folie 25

26 Lunos e² - Zusammenspiel mit dem EEWärmeG Erneuerbare-Energien-Wärmegesetz (EEWärmeG) 2009 ist das EEWärmeG in Kraft getreten und fordert für zu errichtende Gebäude die Bereitstellung eines Anteils der benötigten Wärme aus erneuerbaren Energien. Es lässt aber auch eine Reihe von Ersatzmaßnahmen in allen möglichen Kombinationen von erneuerbaren Energien und Ersatzmaßnahmen zu. Wärmerückgewinnungssysteme von Lüftungsanlagen sind unter Anlage IV. Abwärme, Punkt 2. berücksichtigt. Sie werden in Bezug auf Erneuerbare Energie als Ersatzmaßnahme im Sinne des Gesetzes anerkannt ( 7, Nr. 1 Buchstabe a) wenn folgende Werte erreicht werden: a) - der Wärmerückgewinnungsgrad (Wärmebereitstellungsgrad) der Anlage mindestens 70% und b) - die Leistungszahl, die aus dem Verhältnis, von der aus der Wärmerückgewinnung, stammenden und genutzten Wärme, zum Stromeinsatz für den Betrieb, der raumlufttechnischen Anlage ermittelt wird, mindestens 10 beträgt. Folie 26 Der Lunos e² erfüllt diese Anforderungen mit einem Wärmebereitstellungsgrad von >90% und einer Leistungszahl (el. Wirkungsverhältnis) von ca. 30 und ist damit eine anerkannte Ersatzmaßnahme.

27 Lunos e² - Zusammenspiel mit dem EEWärmeG Anforderungen zu dem Einsatz erneuerbarer Energien: (1) Bei Nutzung von solarer Strahlungsenergie nach Maßgabe der Nummer I der Anlage zu diesem Gesetz wird die Pflicht nach 3 Abs. 1 dadurch erfüllt, dass der Wärmeenergiebedarf zu mindestens 15 Prozent hieraus gedeckt wird. (2) Bei Nutzung von gasförmiger Biomasse nach Maßgabe der Nummer II.1 der Anlage zu diesem Gesetz wird die Pflicht nach 3 Abs. 1 dadurch erfüllt, dass der Wärmeenergiebedarf zu mindestens 30 Prozent hieraus gedeckt wird. (3) Bei Nutzung von flüssiger Biomasse nach Maßgabe der Nummer II.2 der Anlage zu diesem Gesetz und fester Biomasse nach Maßgabe der Nummer II.3 der Anlage zu diesem Gesetz wird die Pflicht nach 3 Abs. 1 dadurch erfüllt, dass der Wärmeenergiebedarf zu mindestens 50 Prozent hieraus gedeckt wird. (4) Bei Nutzung von Geothermie und Umweltwärme* nach Maßgabe der Nummer III der Anlage zu diesem Gesetz wird die Pflicht nach 3 Abs. 1 dadurch erfüllt, dass der Wärmeenergiebedarf zu mindestens 50 Prozent aus den Anlagen zur Nutzung dieser Energien gedeckt wird. Folie 27 e² erfüllt meist nur in Kombination mit anderen erneuerbaren Energien oder Ersatzmaßnahmen die Anforderungen des EEWärmeG. Dies muss unbedingt in Kombination geprüft werden. *Umweltwärme = Wärmerückgewinnung

28 Viktiga Underlag (jmf svenska: SPA) Folie 28

29 Viktiga Underlag Das (unabhängige) Schallmesslabor IBAS schreibt: Folie 29

30 UTMÄRKELSER Flera utmärkelser har e 2 fått under år 2012: - INDUSTRIEPREIS, Tyskland - PLUS-X-AWARD, Internationellt 4 utmärkelser för: Innovation Hög kvalité Funktionalitet = Årets bästa produkt Folie 30

31 NYA frånluftsventilationen för våtutrymmen AB 30/60 Svenskt typgodkänd AB 30/60 tillsammans med e 2 = LUNOS Hybrida ventilationssystem Folie 31

32 Den nya LUNOS AB 30/60 Sparsammare Frånluftsventilation Kostnadseffektiv ventilation för bostaden Den nya frånluftsventilationen med axialfläkt med följande fördelar: Ställbar invändig ventilkåpa med tvättbart filter Utvändigt ventilationsgaller med insektsnät Tystgårnde fläkt med ljuddämpande chassi Ingår i e2 serien Den nya LUNOS AB 30/60 Folie 32

33 Folie 33 Hybridiserat ventilationssystem med e 2 och AB 30/60. Den senaste utvecklingen från fabriken LUNOS för den optimala utökningen av e 2 -serien i klassisk frånluftsventilation av badrum, toalett, tvättstuga och kök. Detaljerna av AB 30/60 är detsamma som detaljerna hos "storebror" e 2 : Invändig ventilkåpa med filter samt utvändigt ventilgaller. Kommer m a o från samma familj. Modernaste motortekniken Den nya EG-motorn med inbyggd elektronik, anslutningsbar direkt till elnätet 220V. Volymen luft kan varieras mellan 30 och 60 kbm/t enbart genom en vanlig kommersiell strömbrytare med 2 knappar, tillgänglig på marknaden. Utan större problem ansluts ledningarna direkt till frånluftsventilen. Axiella kylfläktar är vida kända för sin höga ljudnivå. Kalkylerar man med- optimerad ventilationsegenskap i kombination med en nyutvecklad, samt god luftströmningskanal med isoleringsmaterial från 30/60 kbm/timme* är resultatet av ljudnivån otroligt låg och även med optimal ljudisolering från utsidan.

34 Modernaste motortekniken Den nya EG-motorn med inbyggd elektronik anslutningsbar med en direkt anslutning till elnätet. Volymen luft kan varieras mellan 30 och 60 kbm/t enbart genom en vanlig kommersiell strömbrytare med 2 knappar och tillgänglig på marknaden. Utan stor problem ansluts ledningarna direkt till frånluftsventilen. Axiella kylfläktar är vida kända för sin höga ljudnivå. Kalkylerar man med optimerad ventilationsegenskap i kombination med en nyutvecklad fläkt, samt god luftströmningskanal med isoleringsmaterial från 30/60 kbm/timme* är resultatet av ljudnivån otroligt låg och även med optimal ljudisolering från utsidan. Folie 34

35 Teknisk beskrivning: AB 30/60 Luftflöde: 30/60 kbm/timme Strömförbrukning: 1,5/4,9 W Motortyp: EC för direkt anslutning Specifik energiförbrukning: 0, W/kbm/t Nätspänningsfrekvens: V/50-60 Hz Ljudtrycksnivå (1 m avstånd): 28/45 db Ljudreducering av ljud utifrån: upptill 46 db Ventilinsats: 98 mm Ventilinsats total längd: 155 mm Minsta väggtjocklek: 200 mm Insatsrör (kan förkortas): 500 mm Kärnborr: 162 mm Dimension ventilkåpa: 180 x 180 mm Dimensio ventilgaller.: 180 mm eller LUNOtherm, Lunos Inbyggnadsmodul Svenskt typgodkännande Säkerhet IPX5 RoHS och WEEE godkänd EnEV und DIN godkänd Kan användas i lpassiv- och lågenergihus Folie 35

36 SILVENTO, frånluftsventilation för våtutrymmen som även kan centraliseras Folie 36 Finns en mängd olika lösningar, därför finns inga detaljerade beskrivningar med i denna presentation.

37 Era Kontaktpersoner ang. LUNOS Vi finns till för Er Sweden Energy Building Systems Mats Jönsson Svensk generalagentur för LUNOS i Sverige: Ängelholmsvägen BÅSTAD Telefon mobil: Folie 37 Mail: info@energybuilding.se hemsida:

38 Tack för Er uppmärksamhet Er partner för energieffektivisering Folie 38
