ANSLUTNINGSANVISNING L/I/H-LINE ELEKTRONIK ZAA000SE
|
|
- Carl-Johan Lindqvist
- för 8 år sedan
- Visningar:
Transkript
1 ANSLUTNINGSANVISNING L/I/H-LINE ELEKTRONIK ZAA000SE
2 Garanti Garantin gäller för elektronik som blivit skadad eller felaktig vid tillverkningen, fabriksmonteringen eller transporten. Skadad eller felaktig elektronik ska returneras och ersättas. Skada och fel som förorsakats av felaktig anslutning, felaktigt handhavande, egengjorda ändringar och/eller bristande skötsel omfattas inte av garantin.
3 Innehåll Säkerhetsinformation...4 Givare/Vakter Mekanisk Gränslägesbrytare...8 Elmotordrivna, tvärsgående utloppsspjäll transportör/inloppsspjäll elevator/6-8 vägsfördelare Manuella, tvärsgående utloppsspjäll transportör/fördelare/2-vägsutlopp med indikering Induktiv Gränslägesbrytare...12 Elmotordrivna längsgående utloppsspjäll Manuella längsgående utloppsspjäll med indikering/rotationsbrytare svepertransportör Induktiv Gränslägesbrytare ATEX...14 Motordrivna utloppsspjäll transportör/inloppsspjäll elevator/6-8-vägsfördelare Manuella utloppsspjäll transportör/fördelare/2-vägsutlopp med indikering Rotationsbrytare svepertransportör Kapacitiv överfyllnadsvakt...16 Utloppskupa/Anslutningskupa Kapacitiv överfyllnadsvakt ATEX...18 Utloppskupa/Anslutningskupa Nyckelbrytare ATEX...20 Överfyllnadslucka/inspektionslucka/utsädesfot Magnetbrytare ATEX...22 Explosionspanel Induktiv Varvtalsvakt/Kedjevakt ATEX...24 Induktiv Remlägesvakt ATEX...26 Elmotorer Fotmotor...30 L-line 30 & 60 t/h I-line 120/150 t/h Stickkontakt...32 Damm- & Bossavskiljare 80/100 t/h Tappväxelmotor...34 Maskiner med direktmonterad tappväxel Snäckväxelmotor...36 Inloppsspjäll transportör/utloppsspjäll elevator/6-8-vägsfördelare Elektriskt linjärt ställdon , 3-vägsföredelare/2-vägsutlopp/knivspjäll Spjällmotor med fjärrstyrpotetiometer...54 DC Remover Övrigt Släpringsdon...58 Svepertransportör
4 Säkerhetsinformation Ägaren av transportutrustningen ansvarar för att denna anslutningsanvisning alltid finns tillgänglig för ansvariga elektriker. Felaktigt anslutningsförfarande kan leda till personskador eller skador på transportutrustningen och/eller annan utrustning. Det kan också leda till funktionsfel eller kapacitetsnedsättning. Läs anslutningsanvisningen noggrant innan elanslutning påbörjas. Om någon del av dessa instruktioner är svåra att förstå vänligen kontakta din återförsäljare för hjälp. Säkerhetsinformation presenteras och tolkas på följande sätt:! VARNING! Om instruktionerna i en varnings-text inte följs kan det leda till allvarliga eller livshotande personskador.! VIKTIGT! Om instruktionerna i en viktigt-text inte följs kan det leda till skador på transportutrustningen och/eller annan utrustning. Det kan också leda till funktionsfel eller kapacitetsnedsättning. OBS! En obs-text innehåller information som förenklar monteringsförfarandet. Allmänt! VARNING! Säkerställ att de som ansvarar för montering, elanslutning, skötsel och drift av transportutrustningen har läst och förstått instruktionerna och säkerhetsinformationen. Använd skyddshandskar, bygghjälm, skor med stålhätta, hörselkåpor, skyddsglasögon samt signalfärgad reflexväst vid montering, elanslutning, skötsel och drift av transportutrustningen. 4

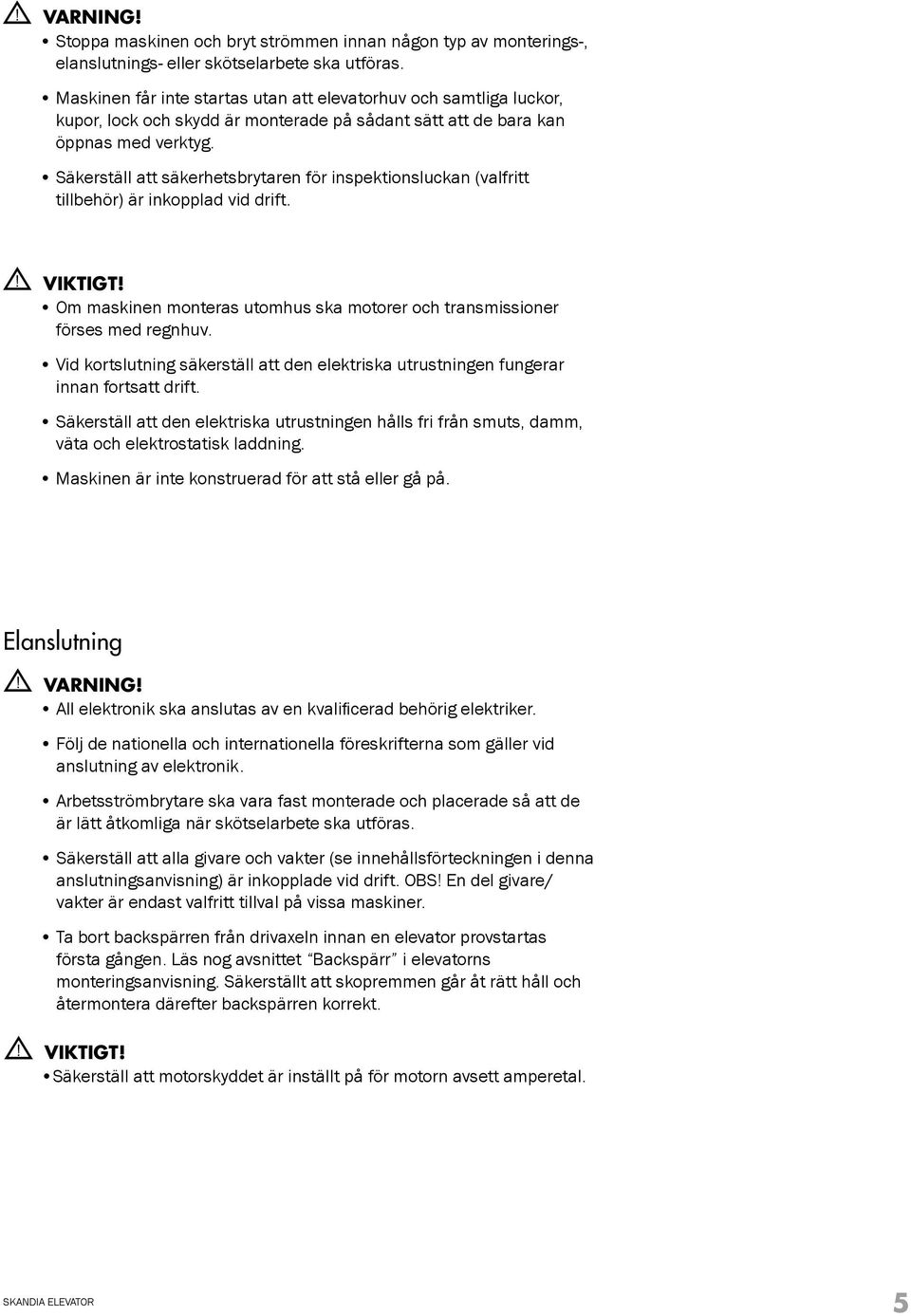

5 ! VARNING! Stoppa maskinen och bryt strömmen innan någon typ av monterings-, elanslutnings- eller skötselarbete ska utföras. Maskinen får inte startas utan att elevatorhuv och samtliga luckor, kupor, lock och skydd är monterade på sådant sätt att de bara kan öppnas med verktyg. Säkerställ att säkerhetsbrytaren för inspektionsluckan (valfritt tillbehör) är inkopplad vid drift.! VIKTIGT! Om maskinen monteras utomhus ska motorer och transmissioner förses med regnhuv. Vid kortslutning säkerställ att den elektriska utrustningen fungerar innan fortsatt drift. Säkerställ att den elektriska utrustningen hålls fri från smuts, damm, väta och elektrostatisk laddning. Maskinen är inte konstruerad för att stå eller gå på. Elanslutning! VARNING! All elektronik ska anslutas av en kvalificerad behörig elektriker. Följ de nationella och internationella föreskrifterna som gäller vid anslutning av elektronik. Arbetsströmbrytare ska vara fast monterade och placerade så att de är lätt åtkomliga när skötselarbete ska utföras. Säkerställ att alla givare och vakter (se innehållsförteckningen i denna anslutningsanvisning) är inkopplade vid drift. OBS! En del givare/ vakter är endast valfritt tillval på vissa maskiner. Ta bort backspärren från drivaxeln innan en elevator provstartas första gången. Läs nog avsnittet Backspärr i elevatorns monteringsanvisning. Säkerställt att skopremmen går åt rätt håll och återmontera därefter backspärren korrekt.! VIKTIGT! Säkerställ att motorskyddet är inställt på för motorn avsett amperetal. 5
6
7 Givare/Vakter
8 Mekanisk Gränslägesbrytare Artikelnummer: Tekniska specifikationer och anslutning Elektrisk utförande AC/DC Utgångsfunktion NC Termisk ström 2,5 Ith (A) Användarkategori AC 15: C600 DC 13: R300 Kortslutningstest Överensstämmer med IEC Strömspik 1000 A at 250 VAC 0.5 < cos φ < 0.7 Temperaturområde -20 C +70 C Kortslutningsskydd (SCPD) Säkring 10 AgF 1 2 8
9 Användning och exempel elschema Tvärsgående utloppsspjäll transportör Elschema (exempel) finns i kapitel elmotorer, avsnitt snäckväxelmotor, sidan 38. Inloppsspjäll elevator Elschema (exempel) finns i kapitel elmotorer, avsnitt snäckväxelmotor, sidan 38. 9

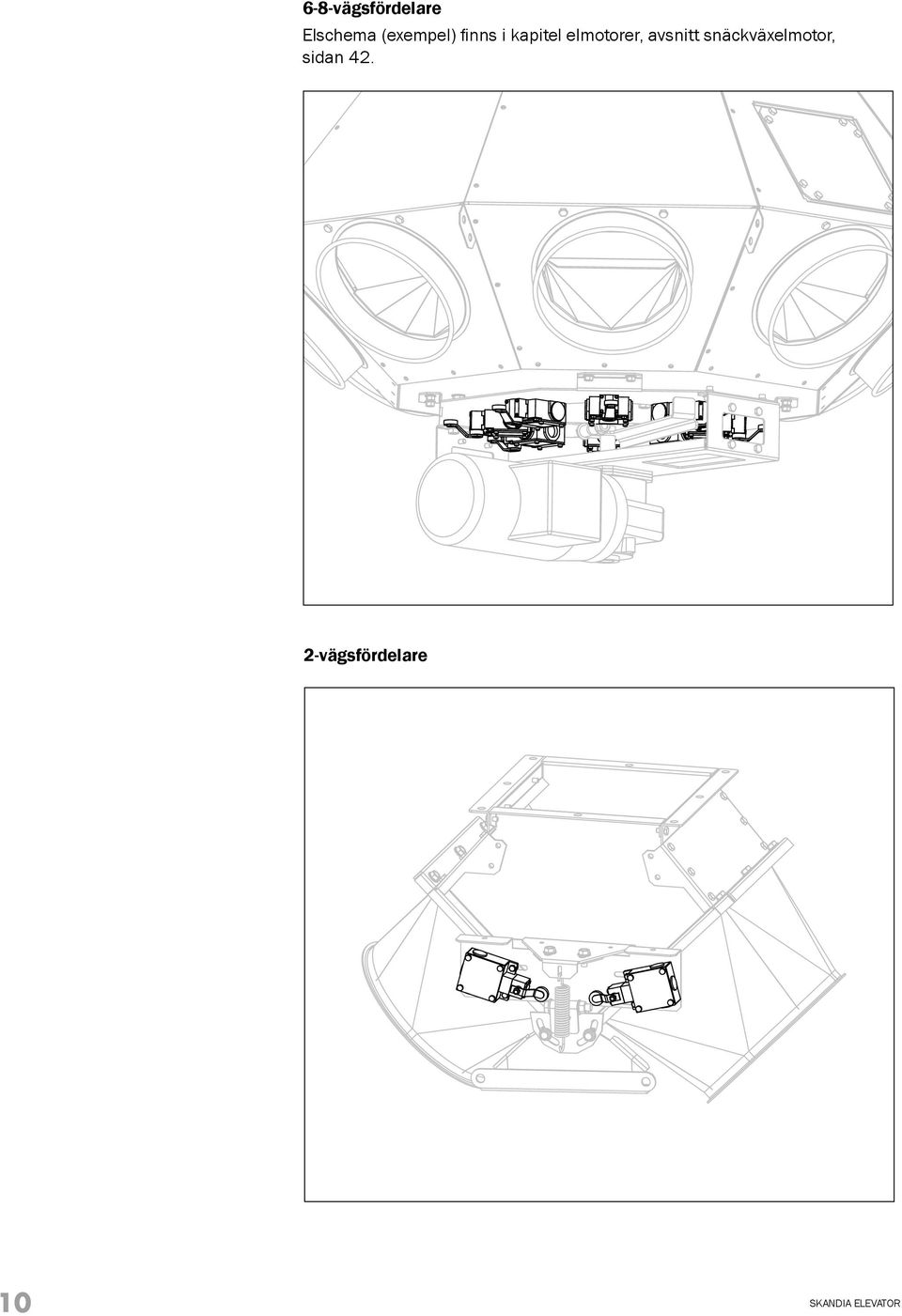

10 6-8-vägsfördelare Elschema (exempel) finns i kapitel elmotorer, avsnitt snäckväxelmotor, sidan vägsfördelare 10
11 2-vägsutlopp 3-vägsfördelare 11
12 Induktiv Gränslägesbrytare Artikelnummer: Tekniska specifikationer och anslutning Elektrisk utförande AC/DC Utgångsfunktion NC Avkänningsavstånd 8 mm Nominellspänning V AC/DC Belastningsström (kontinuerlig) Belastningsström (kortvarig) î: 2200 ma (20 ms/ 0,5 Hz) Minsta lastström 5 ma Kortslutningsskyddad Nej Polaritetsskyddad Polaritetsskyddad Överlastsäker Nej Spänningsfall < 6,5 V AC/< 6 V DC Läckström Hysteres 1 15% av Sr Kopplingsfrekvens 25 Hz AC /50 Hz DC Temperaturområde -25 C +80 C Funktionsdisplay Utgångsstatus LED gul Anslutning PVC-kabel 2 m; 2x 0,5 mm ma AC( 50 C)/ 250 ma DC( 80 C) /100 DC < 2,5 ma (250 V AC)/< 1,3 ma (110 V AC)/<0,8 ma (24 V DC) Brun Blå L1 L+ N L- Hänvisning: Miniatyrsäkring enligt IEC blad 1 2 A (snabb). Placera säkringen utanför det explosionsfarliga området. 12
13 Användning och exempel elschema Längsgående utloppsspjäll transportör Elschema (exempel) finns i kapitel elmotorer, avsnitt snäckväxelmotor, sidan 38. Rotationsbrytare svepertransportör OBS! Koppla tidsrelä med frånslagsfördröjning (fem till tio minuter) till rotationsbrytare utan PLC-styrning. 13

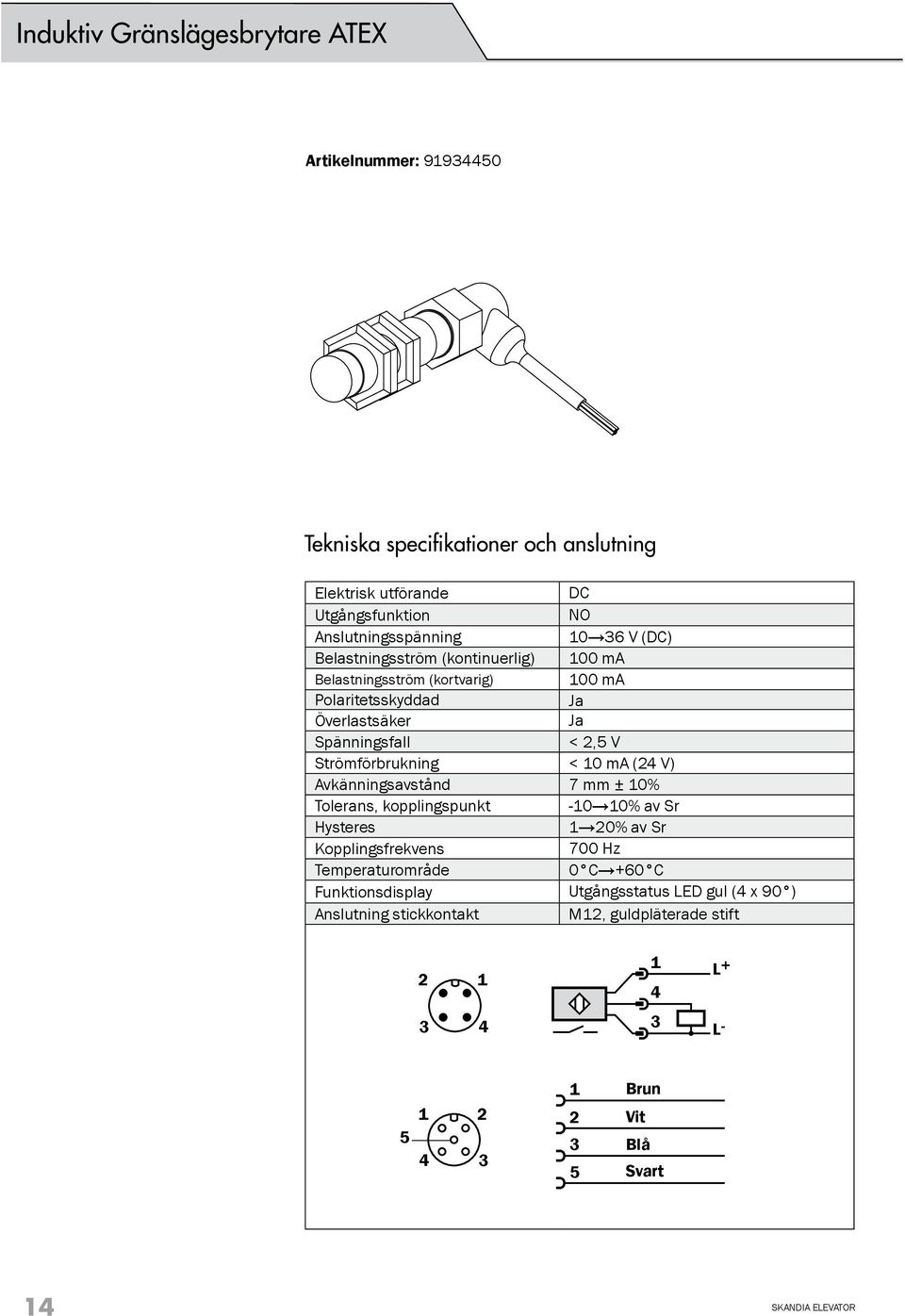

14 Induktiv Gränslägesbrytare ATEX Artikelnummer: Tekniska specifikationer och anslutning Elektrisk utförande DC Utgångsfunktion NO Anslutningsspänning V (DC) Belastningsström (kontinuerlig) 100 ma Belastningsström (kortvarig) 100 ma Polaritetsskyddad Ja Överlastsäker Ja Spänningsfall < 2,5 V Strömförbrukning < 10 ma (24 V) Avkänningsavstånd 7 mm ± 10% Tolerans, kopplingspunkt % av Sr Hysteres 1 20% av Sr Kopplingsfrekvens 700 Hz Temperaturområde 0 C +60 C Funktionsdisplay Utgångsstatus LED gul (4 x 90 ) Anslutning stickkontakt M12, guldpläterade stift L+ L Brun Vit Blå Svart 14
15 Användning När en maskin är ATEX-klassad används den induktiva gränslägesbrytaren i stället för den mekaniska gränslägesbrytaren, för nedanstående maskin funktioner: - Motordrivna utloppsspjäll transportör/inloppsspjäll elevator/6-8-vägsfördelare - Manuella utloppsspjäll transportör/fördelare/2-vägsutlopp med indikering - Rotationsbrytare svepertransportör 15

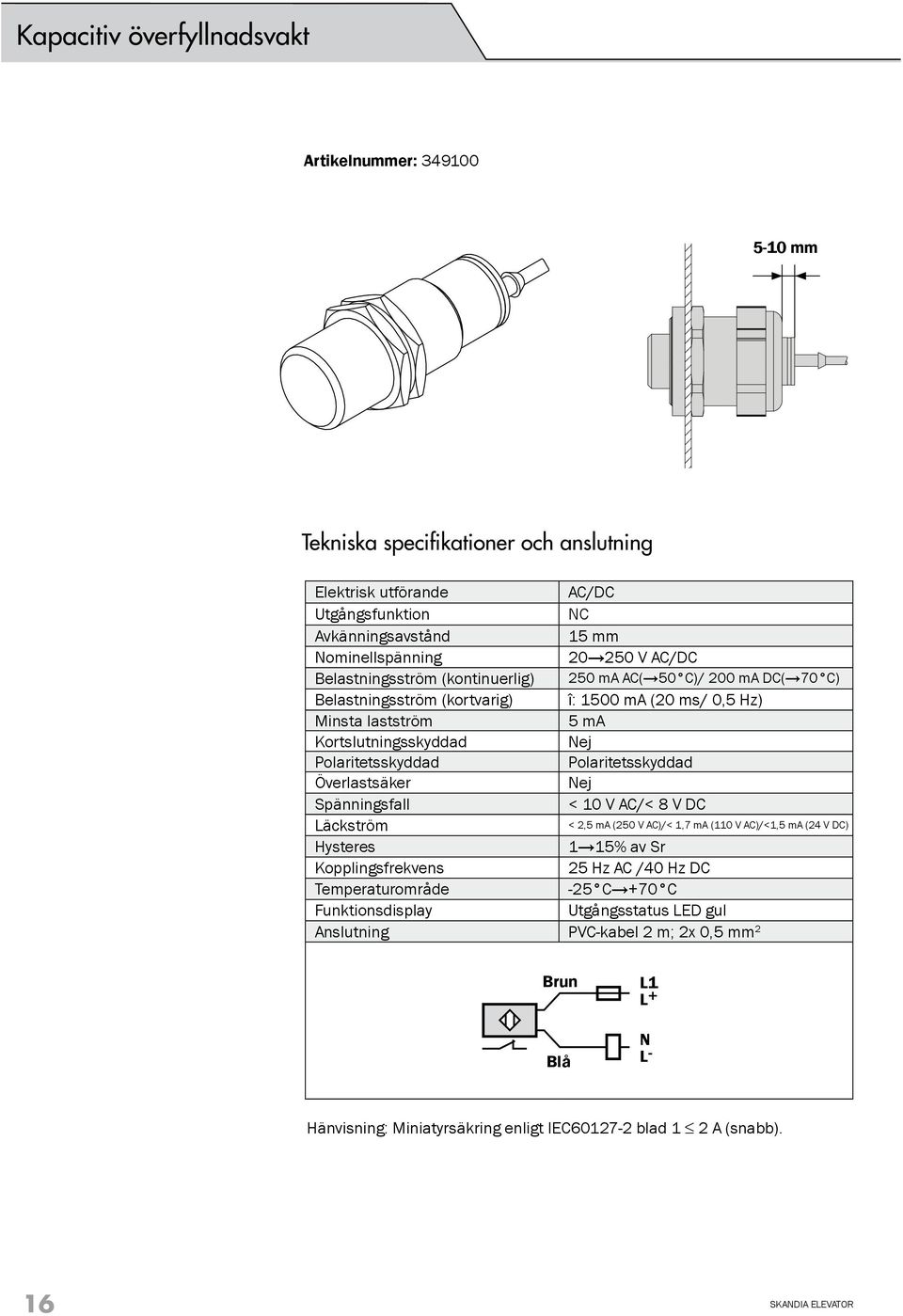

16 Kapacitiv överfyllnadsvakt Artikelnummer: mm Tekniska specifikationer och anslutning Elektrisk utförande AC/DC Utgångsfunktion NC Avkänningsavstånd 15 mm Nominellspänning V AC/DC Belastningsström (kontinuerlig) 250 ma AC( 50 C)/ 200 ma DC( 70 C) Belastningsström (kortvarig) î: 1500 ma (20 ms/ 0,5 Hz) Minsta lastström 5 ma Kortslutningsskyddad Nej Polaritetsskyddad Polaritetsskyddad Överlastsäker Nej Spänningsfall < 10 V AC/< 8 V DC Läckström Hysteres 1 15% av Sr Kopplingsfrekvens 25 Hz AC /40 Hz DC Temperaturområde -25 C +70 C Funktionsdisplay Utgångsstatus LED gul Anslutning PVC-kabel 2 m; 2x 0,5 mm 2 < 2,5 ma (250 V AC)/< 1,7 ma (110 V AC)/<1,5 ma (24 V DC) Brun Blå L1 L+ N L- Hänvisning: Miniatyrsäkring enligt IEC blad 1 2 A (snabb). 16
17 Användning Utloppskupa Anslutningskupa 17
18 Kapacitiv överfyllnadsvakt ATEX Artikelnummer: mm Tekniska specifikationer och anslutning Elektrisk utförande AC/DC Utgångsfunktion NO/NC, programmerbar Avkänningsavstånd 15 mm, inställningsbar Nominellspänning V AC/DC Belastningsström (kontinuerlig) 250 ma AC ( 40 C)/130 ma DC ( 60 C)* Belastningsström (kortvarig) î: 1500 ma (20 ms/0,5 Hz) Minsta lastström 5 ma Kortslutningsskyddad Nej Polaritetsskyddad Polaritetsskyddad Överlastsäker Nej Spänningsfall < 10 V AC/< 8 V DC Läckström < 2,5 ma (250 V AC)/< 1,7 ma (110 V AC)/<1,5 ma (24 V DC) Hysteres 1 15% av Sr Kopplingsfrekvens 25 Hz AC /50 Hz DC Temperaturområde -20 C +60 C ** Funktionsdisplay Utgångsstatus LED gul Åtdragningsmoment kabelförskruvning 2,7; 3,5 Max. Nm Anslutning Anslutning 2.5 mm 2 Kabeldiameter 5,5 13 mm Kabelförskruvning M20 x L1 L+ 2 4 N L- * 250 ma AC( 50 C)/ 200 ma DC( 70 C) vid användning utanför explosionsfarligt område. **-25 C +70 C vid användning utanför explosionsfarligt område. Hänvisning: Miniatyrsäkring enligt IEC blad 1 2 A (snabb). Placera säkringen utanför det explosionsfarliga området. 18
19 Användning Utloppskupa Anslutningskupa 19
20 Nyckelbrytare Artikelnummer: Tekniska specifikationer och anslutning Elektrisk utförande Utgångsfunktion Kontaktfunktion Max. frekvens Max. kontaktspänning Max. kontaktström Min. kontaktspänning/ström Temperaturområde Kabelanslutning AC/DC NC 2 NC 2 cykler/s 500 V 10 A (resistiv last) 5 V/5 ma -20 C +80 C 1xM16 alt. M12-kontakt
21 Användning Överfyllnadslucka/Inspektionslucka transportör Utsädesfot elevator 21
22 Magnetbrytare ATEX Artikelnummer: Tekniska specifikationer och anslutning Utgångsfunktion Ui Ii Pi Temperaturområde (processtemperatur) NC 30 V 100 ma 0.75 W -100 C +200 C Explosionspanelen Flo-Tel TM bör anslutas till en intern säker matning som är kompatibel med värdena i ovan tekniska specifikationer. 22
23 Användning Explosionspanel 23
24 Induktiv Varvtalsvakt/Kedjevakt ATEX Pulser: Artikelnummer: A Tekniska specifikationer och anslutning DEK3140! VIKTIGT! Varvtalsvakten är förinställd vid leverans. Justerskruven är övermålad och ska lämnas orörd annars finns risk för att varvtalsvakten blir felinställd. Elektrisk utförande AC/DC Utgångsfunktion NO Avkänningsavstånd 7 mm med skyddshölje 10 mm utan skyddshölje ATEX-klassad Endast om skyddshöljet (A) är monterat. Inställningsområde varv/min Nominellspänning V AC/DC ( Hz, AC) Belastningsström (kontinuerlig) 200 ma AC/100 ma DC Belastningsström (kortvarig) î: 2200 ma (20 ms/ 0,5 Hz) Minsta lastström > 6 ma Kortslutningsskyddad Nej Polaritetsskyddad Ja Överlastsäker Nej Spänningsfall < 6,5 V Läckström < 1,5 ma Hysteres 10% av Sr Startfördröjning 12 sek Kopplingsfunktion Utgången är dragen under uppstartstiden och om ärvärdet är större än börvärdet. Justering av kopplingspunkt Flervarvig-potentiometer Kopplingsfrekvens (max.) 1500 varv/min Temperaturområde -20 C +50 C Funktionsdisplay Utgångsstatus LED grön Anslutning PVC-kabel 2 m; 2x 0,5 mm 2 Brun Blå L1 L+ N L- Hänvisning: Miniatyrsäkring enligt IEC blad 1 2 A (snabb). Placera säkringen utanför det explosionsfarliga området. 24
25 Användning Elevator Transportör I-Line Transportör H-Line 25
26 Induktiv Remlägesvakt ATEX Artikelnummer: ! VIKTIGT! Remmen ska kunna röra sig mm i sidled åt båda hållen utan att remlägesvakten slår av strömmen. Tekniska specifikationer och anslutning Elektrisk utförande DC Utgångsfunktion NC Avkänningsavstånd 60 mm ± 10% Anslutningsspänning V DC Belastningsström (kontinuerlig) 200 ma Belastningsström (kortvarig) 200 ma Kortslutningsskyddad Pulserande Polaritetsskyddad Ja Överlastsäker Ja Spänningsfall < 2,5 V Strömförbrukning < 15 ma (24 V) Hysteres 1 15% av Sr Tolerans, kopplingspunkt % av Sr Kopplingsfrekvens 100 Hz Temperaturområde -20 C +60 C Funktionsdisplay Utgångsstatus LED gul Anslutning Anslutningsklämmor 0, mm² Kabeldiameter 5 9 mm Kabelförskruvning M20 x L+ L- 26
27 Användning Elevator - Tillbehör Elevator - Inbyggd 27
28
29 Elmotorer
30 Fotmotor Artikelnummer: Se prislista. Tekniska specifikationer och anslutning Se motorskylt för tekniska specifikationer.! VIKTIGT! Säkerställ att motorskyddet är inställt på för motorn avsett amperetal. Anslut motorn (Δ /Υ), enligt motorskylt. W2 U2 V2 W2 U2 V2 U1 V1 W1 U1 V1 W1 L1 L2 L3 L1 L2 L3 Mjukstart för stora motorer Rådgör alltid med den lokala nätverksleverantören vad det gäller mjukstart av stora motorer. 30
31 Användning Kedjetransmission transportör & kedjeelevator Remtransmission skopelevator! VARNING! & VIKTIGT! Ta bort backspärren från drivaxeln innan en elevator provstartas första gången. Läs nog avsnittet Backspärr i elevatorns monteringsanvisning. Säkerställt att skopremmen går åt rätt håll och återmontera därefter backspärren korrekt. Damm- & Bossavskiljare L-line 30 & 60 t/h I- line 40/60 & 120/150 t/h! VIKTIGT! Säkerställ att motorn kopplas in med rätt rotationsriktning så att fläkten suger luft från renshuset, se pilmärke på fläkthuset. 31
32 Flänsmotor Artikelnummer: Se prislista. Tekniska specifikationer och anslutning Se motorskylt för tekniska specifikationer.! VIKTIGT! Säkerställ att motorskyddet är inställt på för motorn avsett amperetal. Anslut motorn (Δ /Υ), enligt motorskylt. W2 U2 V2 W2 U2 V2 U1 V1 W1 U1 V1 W1 L1 L2 L3 L1 L2 L3 Mjukstart för stora motorer Rådgör alltid med den lokala nätverksleverantören vad det gäller mjukstart av stora motorer. 32
33 Användning Damm- & Bossavskiljare I-line 80/100 t/h! VIKTIGT! Säkerställ att motorn kopplas in med rätt rotationsriktning så att fläkten suger luft från renshuset, se pilmärke på fläkthuset. 33
34 Tappväxelmotor Artikelnummer: Se prislista. Tekniska specifikationer och anslutning Se motorskylt för tekniska specifikationer.! VIKTIGT! Säkerställ att motorskyddet är inställt på för motorn avsett amperetal. Anslut motorn (Δ /Υ), enligt motorskylt. W2 U2 V2 W2 U2 V2 U1 V1 W1 U1 V1 W1 L1 L2 L3 L1 L2 L3 Mjukstart för stora motorer Rådgör alltid med den lokala nätverksleverantören vad det gäller mjukstart av stora motorer. 34
35 Användning Elevator! VARNING! & VIKTIGT! Ta bort backspärren från drivaxeln innan en elevator provstartas första gången. Läs nog avsnittet Backspärr i elevatorns monteringsanvisning. Säkerställt att skopremmen går åt rätt håll och återmontera därefter backspärren korrekt. Transportör 35
36 Snäckväxelmotor Användning: Artikelnummer: 6-8-vägsfördelare Inlopps- & utloppsspjäll Liten plintkåpa Utloppsspjäll IEC standardfläns Tekniska specifikationer och anslutning Se motorskylt för tekniska specifikationer.! VIKTIGT! Säkerställ att motorskyddet är inställt på för motorn avsett amperetal. Anslut motorn (Δ /Υ), enligt motorskylt. W2 U2 V2 W2 U2 V2 U1 V1 W1 U1 V1 W1 L1 L2 L3 L1 L2 L3 36
37 Användning och exempel elschema Utloppsspjäll transportör Inloppsspjäll elevator 37
38 EXEMPEL 1 EXEMPEL 2 EXEMPEL 3 EXEMPEL 3 Detalj nr Benämning Antal Anmärkning X01 PLINTAR 11 QS01 SÄKERHETSBRYTARE 1 SPJÄLL QM01 MOTORSKYDDSBRYTARE 1 SPJÄLL Q01 KONTAKTOR 1 STÄNGA Q02 KONTAKTOR 1 ÖPPNA H01 INDIKERINGSLAMPA 1 SPJÄLL STÄNGT H02 INDIKERINGSLAMPA 1 SPJÄLL ÖPPET H03 INDIKERINGSLAMPA 1 ÖVERLAST SPJÄLL S01 GRÄNSLÄGE 1 FÖR STÄNGT LÄGE S02 GRÄNSLÄGE 1 FÖR ÖPPET LÄGE S03 OMKOPPLARE 2-LÄGES 1 STÄNGA - ÖPPNA S04 TRYCKKNAPP 1 STÄNGA S05 TRYCKKNAPP 1 ÖPPNA S06 TRYCKKNAPP 1 STOPP (EVENTUELLT) W01-W02 KABLAR MATNING: GRÄNSLÄGE VID STÄNGT LÄGE GRÄNSLÄGE VID ÖPPET LÄGE UTLOPPSPJÄLL Utloppsspjäll transportör/inloppsspjäll elevator 38
39 GRÄNSLÄGE VID STÄNGT LÄGE MANÖVERSPÄNNING EV. NÖDSTOPP EXEMPEL EXEMPEL STÄNGA - ÖPPNA LÄGE STÄNGA ÖPPNA STÄNGA ÖPPNA ÄNDLÄGESBRYTARE ÄNDLÄGESBRYTARE ÄNDLÄGESBRYTARE ÄNDLÄGESBRYTARE STÄNGA ÖPPNA STÄNGA ÖPPNA MANÖVERSPÄNNING SPJÄLL EV. STOPP ÖVERBELASTNINGSLARM STÄNGA RIKTNING - STÄNG ÖPPNA RIKTNING - ÖPPNA SPJÄLL Utloppsspjäll transportör/inloppsspjäll elevator 39
40
41 6-8-vägsfördelare 41
42 6-vägsfördelare GRÄNSBRYTARE ÖVERLAST 6-VÄGSFÖRDELARE NÖDSTOPP 6-VÄGSFÖRDELARE-MOTOR IN GRÄNSBRYTARE IN GRÄNSBRYTARE IN GRÄNSBRYTARE IN GRÄNSBRYTARE IN GRÄNSBRYTARE IN IN IN 0,18 kw 0,50 A 6-VÄGSFÖRDELARE-MOTOR 42
43 6-VÄGSFÖRDELARE INDIKATION UTLOPP 1 INDIKATION UTLOPP 2 INDIKATION UTLOPP 3 INDIKATION UTLOPP 4 INDIKATION UTLOPP 5 INDIKATION UTLOPP 6 6-vägsfördelare 43
44 ÖVERLAST 8-VÄGSFÖRDELARE NÖDSTOPP 8-VÄGSFÖRDELARE-MOTOR 8-vägsfördelare GRÄNSBRYTARE IN GRÄNSBRYTARE IN GRÄNSBRYTARE IN GRÄNSBRYTARE IN GRÄNSBRYTARE IN GRÄNSBRYTARE IN GRÄNSBRYTARE IN GRÄNSBRYTARE IN 0,18 kw 0,50 A 8-VÄGSFÖRDELARE-MOTOR 44
45 8-VÄGSFÖRDELARE INDIKATION UTLOPP 1 INDIKATION UTLOPP 2 INDIKATION UTLOPP 3 INDIKATION UTLOPP 4 INDIKATION UTLOPP 5 INDIKATION UTLOPP 6 INDIKATION UTLOPP 7 INDIKATION UTLOPP 8 8-vägsfördelare 45
46 Elektriskt linjärt ställdon Slaglängd: Artikelnummer: 160 mm mm mm Tekniska specifikationer Anslutningsspänning Frekvens Ställdonets förbrukning vid max dragpåkänning Gränsbrytartyp Parallellkoppling Termiskt överlastskydd 230 V AC 50 Hz 175 W Mikrobrytare Ja Ja 46
47 Användning och exempel elschema 2-vägsfördelare 2-vägsutlopp Knivspjäll 47
48 STYRSKÅP DOSA NOLLA UTLOPP 1 UTLOPP 2 BLÅ BRUN SVART RÖD VIT GUL/GRÖN EXEMPEL 1 EXEMPEL 2 EXEMPEL 3 EXEMPEL 3 Detalj nr Benämning Antal Anmärkning X01 PLINTAR 5 H01 INDIKERINGSLAMPA 1 UTLOPP 1 H02 INDIKERINGSLAMPA 1 UTLOPP 2 M-S01 INRE GRÄNSLÄGE I MOTOR 1 FÖR UTLOPP 1 M-S02 INRE GRÄNSLÄGE I MOTOR 1 FÖR UTLOPP 2 S01 OMKOPPLARE 2-LÄGES 1 UTLOPP 1-2 S03 OMKOPPLARE 3-LÄGES 1 UTLOPP S04 TRYCKKNAPP 1 TILL LÄGE UTLOPP 1 S06 TRYCKKNAPP 1 TILL LÄGE UTLOPP 2 W01-W02 KABLAR MATNING: 2-VÄGSFÖRDELARE 2-vägsfördelare/2-vägsutlopp/Knivspjäll 48
49 EXEMPEL 1 EXEMPEL 2 EXEMPEL 3 UTLOPP UTLOPP LÄGE LÄGE LÄGE UTLOPP 1 SVART 2 LÄGE UTLOPP 1 UTLOPP 2 UTLOPP 1 UTLOPP 2 MANÖVERSPÄNNING VIT BLÅ RÖD VIT BLÅ RÖD VIT BLÅ RÖD BRUN SVART BRUN SVART BRUN SVART LÄGE UTLOPP 1 LÄGE UTLOPP 2 LÄGE UTLOPP 1 LÄGE UTLOPP 2 LÄGE UTLOPP 1 LÄGE UTLOPP 2 2-vägsfördelare/2-vägsutlopp/Knivspjäll 49
50
51 3-vägsfördelare 51
52 STYRSKÅP DOSA MATNING: MOTOR A 3-VÄGSFÖRDELARE MOTOR B 3-vägsfördelare NOLLA UTLOPP 1 UTLOPP 2 BLÅ BRUN SVART RÖD VIT GUL/GRÖN BLÅ BRUN SVART RÖD VIT NOLLA UTLOPP 3 UTLOPP 2 GUL/GRÖN Detalj nr Benämning Antal Anmärkning X01 PLINTAR 9 H01 INDIKERINGSLAMPA 1 UTLOPP 1 H02 INDIKERINGSLAMPA 1 UTLOPP 2 H03 GRÄNSLÄGE 1 UTLOPP 3 M01A-S02 INRE GRÄNSLÄGE I MOTOR (U1) 1 FÖR UTLOPP 1 M01A-S02 INRE GRÄNSLÄGE I MOTOR (U2) 1 FÖR UTLOPP 2 M01B-S02 INRE GRÄNSLÄGE I MOTOR (U3) 1 FÖR UTLOPP 3 M01B-S02 INRE GRÄNSLÄGE I MOTOR (U2) 1 FÖR UTLOPP 3 S01 OMKOPPLARE 3-LÄGES 1 UTLOPP W01-W02 KABLAR 52
53 MANÖVERSPÄNNING VIT BRUN BLÅ RÖD VIT BLÅ RÖD SVART BRUN SVART UTLOPP 1 LÄGE UTLOPP 1 UTLOPP 2 UTLOPP 3 SLUTEN KONTAKT UTLOPP 2 (MITTEN) UTLOPP 2 (MITTEN) UTLOPP 3 UTLOPP 2 (MITTEN) STYRNING MOTOR A STYRNING MOTOR B FÖRDELARE 3-vägsfördelare UTLOPP 1 UTLOPP 3 UTLOPP 3 53
54 Spjällmotor med fjärrstyrpotetiometer Artikelnummer: Spjällmotor Fjärrstyrpotentiometer Tekniska specifikationer Spjällmotor Elektrisk utförande AC/DC Vridmoment 5 Nm vid märkspänning Nominell spänning AC 24 V, 50/60 Hz DC 24 V Spänningsområde AC/DC V Effektförbrukning: - i drift 1 W vid nominellt vridmoment - i viloläge 0.4 W - för dimensionering 2 VA Styrsignal: - Ingång Y DC V, ingångsmotstånd 100 kω - Arbetsområde DC V Mätspänning DC V, Max. 1 ma Temperaturområde -30 C C Anslutning Kabel 1 m, 4 x 0.75 mm² ~ Y U DC V DC V ! VIKTIGT! Säkerställ att anslutningen görs över skyddstransformator. 54
55 Fjärrstyrpotentiometer Elektrisk utförande AC/DC Nominell spänning AC 24 V, 50/60 Hz DC 24 V Spänningsområde AC/DC V Effektförbrukning: 0.3 W - för dimensionering 1 VA Styrsignal Y: DC Max. 0.5 ma (DC V, omkopplingsbart med skjutomkoppare, placerad på kretskortet.) Skala % (mekanisk begränsning i ratten) Temperaturområde -20 C C Anslutning Plint (för max. 1.5 mm²) ~ 1 ~ 2 Y 3 Z 4 SGA24 Y = DC V a b a b Y 0% 0% % 100%..M..A-SR! VIKTIGT! Säkerställ att anslutningen görs över skyddstransformator. Användning DC Remover 55
56
57 Övrigt
58 Släpringsdon Artikelnummer: Artikelnummer: ATEX Användning Svepertransportör 58
59 Montering Hål för montering av elanslutningskomponenter och genomföring av kablar, finns på drivdelens ramplåt (A).! VIKTIGT! Säkerställ att kabelslinga (B) är tillräckligt lång för att kunna spänna transportörkedjan (dra vinkelkuggväxeln bak mot drivdelens ände). Undvik löst hängande kablar och skydda dem från rörliga delar. Säkerställ att alla skydd för kablar och elkomponenter är monterade. OBS! Locket (C) (för kabelgenomföring) ska ej användas vid montering av släpringsdon (D). C A D B 59
60 AB KEDUMSVÄGEN 14, ARENTORP S VARA, SWEDEN PHONE +46 (0) FAX +46 (0)
