1 kombicentral kat6 data centraler don uttag energimätare dosa tidur petskydd värmekabel Installatörsguiden 2015 överspänningsskydd kopplingsur uttagsmoduler vägguttag strömställare CEE din-skena stickpropp tidur närvarodetektorer dygnsur mätinstrument förskruvningar trappautomat rörelsevakt kablage kapslingar strömbrytare KNX snabbkopplingar apparatlådor skymningsrelä branddosa plint ljusstyrning multimeter tryckknapp led

2 Nyheter Twist nedfälld uttagsmodul, sidan 9 Jungs mekaniska tidströmställare, sidan 21 BMOS klick-in-förskruvning, sidan 18 Gylec kombicentral, sidan 23 Amaxx uttagskombinationer, sidan 30 theprema närvarodetektor, sidan 14 2 Kundservice & Teknisk Support Telefon Fax E-post kundservice@gycom.se

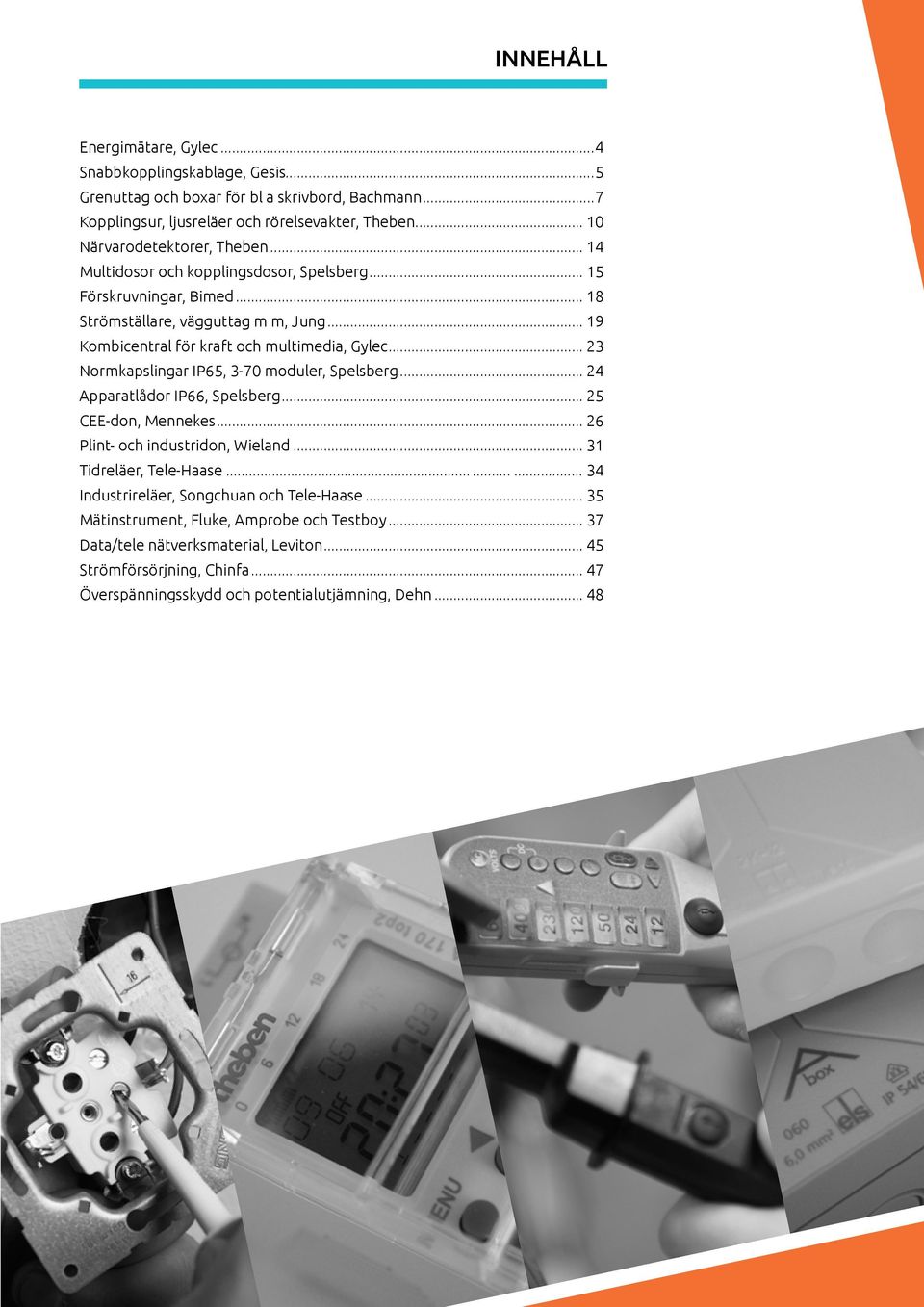

3 INNEHÅLL Energimätare, Gylec...4 Snabbkopplingskablage, Gesis...5 Grenuttag och boxar för bl a skrivbord, Bachmann...7 Kopplingsur, ljusreläer och rörelsevakter, Theben Närvarodetektorer, Theben Multidosor och kopplingsdosor, Spelsberg Förskruvningar, Bimed Strömställare, vägguttag m m, Jung Kombicentral för kraft och multimedia, Gylec Normkapslingar IP65, 3-70 moduler, Spelsberg Apparatlådor IP66, Spelsberg CEE-don, Mennekes Plint- och industridon, Wieland Tidreläer, Tele-Haase Industrireläer, Songchuan och Tele-Haase Mätinstrument, Fluke, Amprobe och Testboy Data/tele nätverksmaterial, Leviton Strömförsörjning, Chinfa Överspänningsskydd och potentialutjämning, Dehn

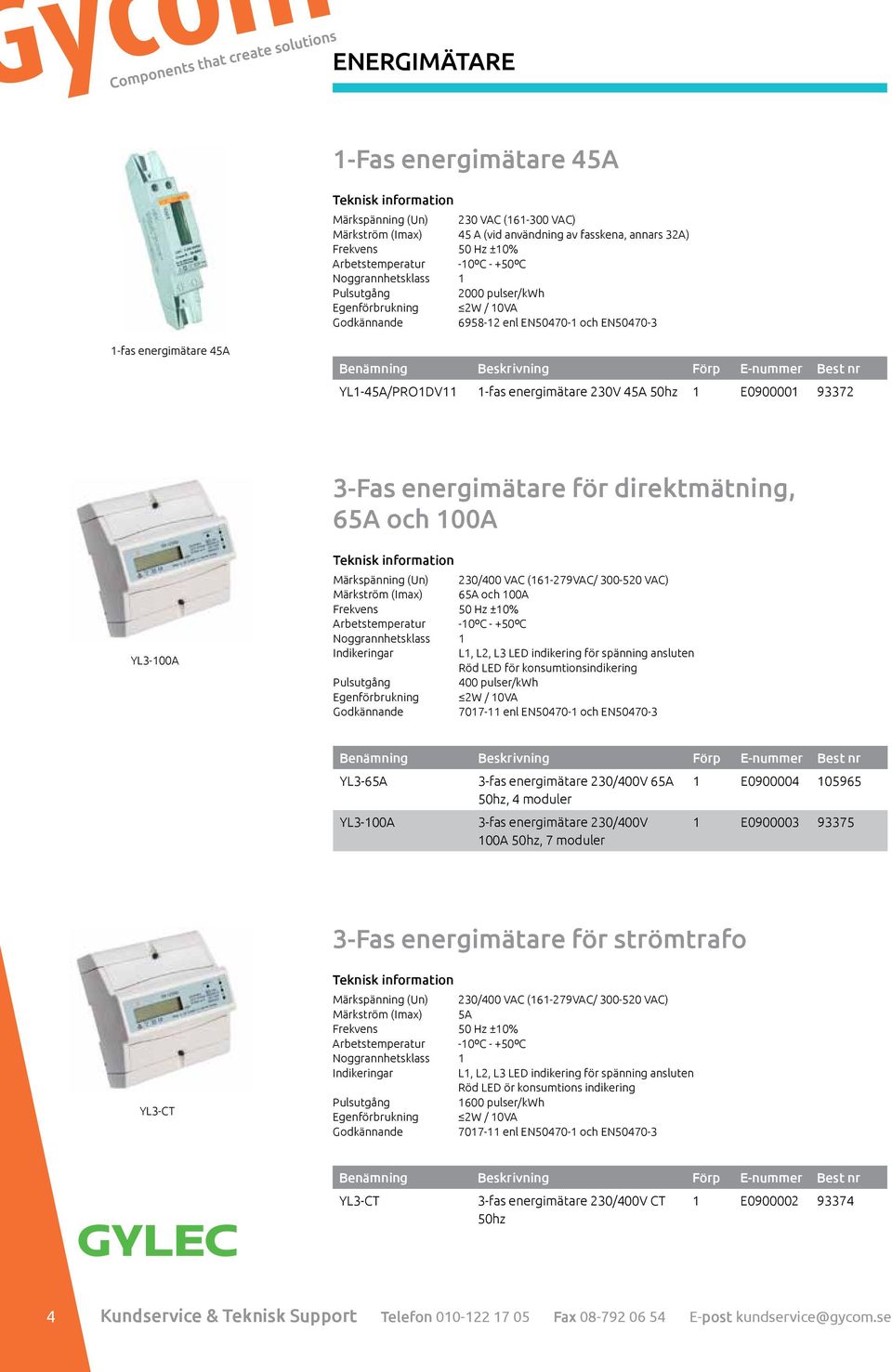

4 ENERGIMÄTARE 1-Fas energimätare 45A Teknisk information Märkspänning (Un) 230 VAC ( VAC) Märkström (Imax) 45 A (vid användning av fasskena, annars 32A) Frekvens 50 Hz ±10% Arbetstemperatur -10ºC - +50ºC Noggrannhetsklass 1 Pulsutgång 2000 pulser/kwh Egenförbrukning 2W / 10VA Godkännande enl EN och EN fas energimätare 45A Benämning Beskrivning Förp E-nummer Best nr YL1-45A/PRO1DV11 1-fas energimätare 230V 45A 50hz 1 E Fas energimätare för direktmätning, 65A och 100A YL3-100A Teknisk information Märkspänning (Un) 230/400 VAC ( VAC/ VAC) Märkström (Imax) 65A och 100A Frekvens 50 Hz ±10% Arbetstemperatur -10ºC - +50ºC Noggrannhetsklass 1 Indikeringar L1, L2, L3 LED indikering för spänning ansluten Röd LED för konsumtionsindikering Pulsutgång 400 pulser/kwh Egenförbrukning 2W / 10VA Godkännande enl EN och EN Benämning Beskrivning Förp E-nummer Best nr YL3-65A 3-fas energimätare 230/400V 65A 1 E hz, 4 moduler YL3-100A 3-fas energimätare 230/400V 100A 50hz, 7 moduler 1 E Fas energimätare för strömtrafo YL3-CT Teknisk information Märkspänning (Un) 230/400 VAC ( VAC/ VAC) Märkström (Imax) 5A Frekvens 50 Hz ±10% Arbetstemperatur -10ºC - +50ºC Noggrannhetsklass 1 Indikeringar L1, L2, L3 LED indikering för spänning ansluten Röd LED ör konsumtions indikering Pulsutgång 1600 pulser/kwh Egenförbrukning 2W / 10VA Godkännande enl EN och EN Benämning Beskrivning Förp E-nummer Best nr YL3-CT 3-fas energimätare 230/400V CT 1 E hz 4 Kundservice & Teknisk Support Telefon Fax E-post kundservice@gycom.se

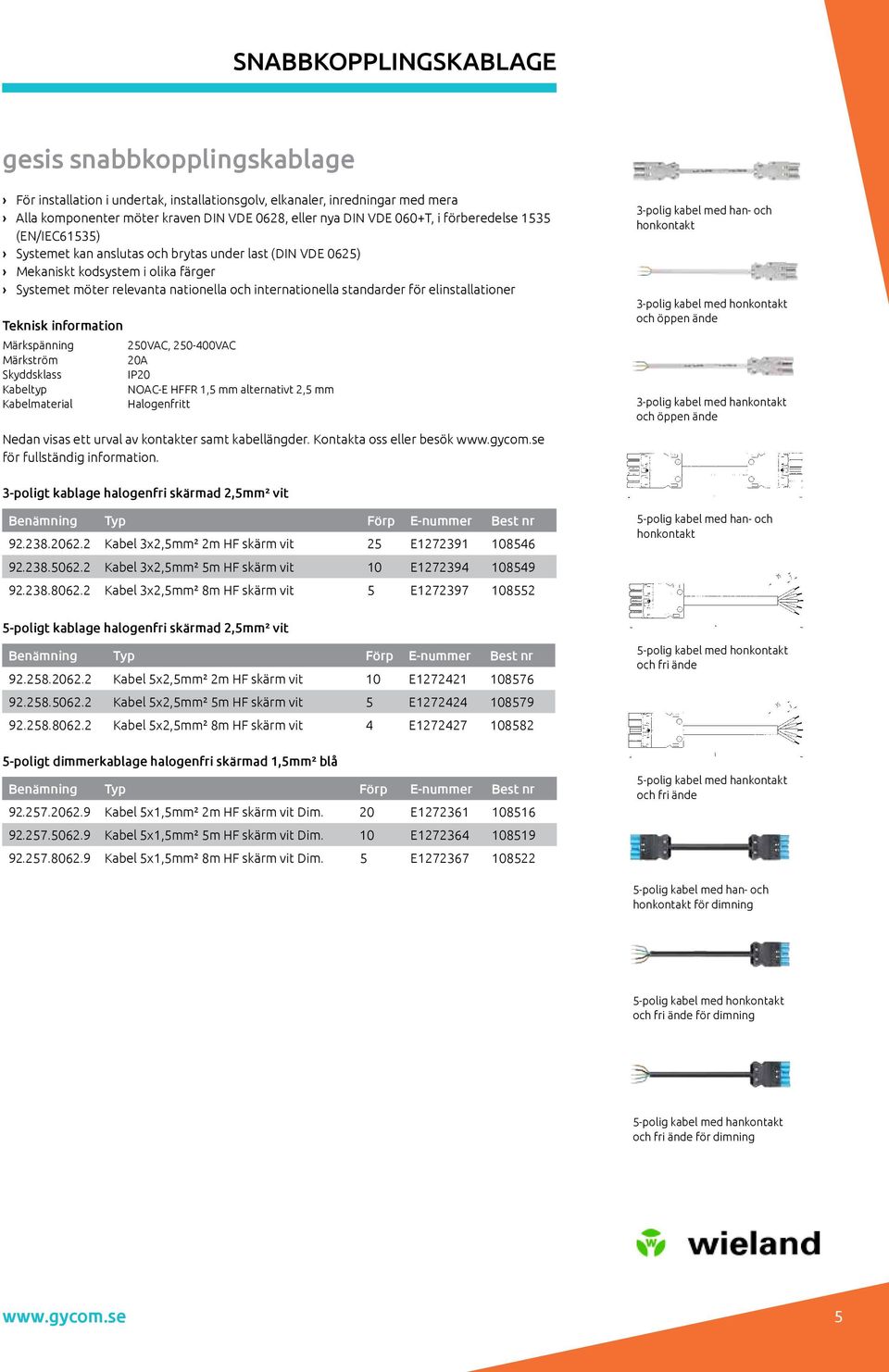

5 SNABBKOPPLINGSKABLAGE gesis snabbkopplingskablage För installation i undertak, installationsgolv, elkanaler, inredningar med mera Alla komponenter möter kraven DIN VDE 0628, eller nya DIN VDE 060+T, i förberedelse 1535 (EN/IEC61535) Systemet kan anslutas och brytas under last (DIN VDE 0625) Mekaniskt kodsystem i olika färger Systemet möter relevanta nationella och internationella standarder för elinstallationer Teknisk information Märkspänning 250VAC, VAC Märkström 20A Skyddsklass IP20 Kabeltyp NOAC-E HFFR 1,5 mm alternativt 2,5 mm Kabelmaterial Halogenfritt Nedan visas ett urval av kontakter samt kabellängder. Kontakta oss eller besök för fullständig information. 3-polig kabel med han- och honkontakt 3-polig kabel med honkontakt och öppen ände 3-polig kabel med hankontakt och öppen ände 3-poligt kablage halogenfri skärmad 2,5mm² vit Kabel 3x2,5mm² 2m HF skärm vit 25 E Kabel 3x2,5mm² 5m HF skärm vit 10 E Kabel 3x2,5mm² 8m HF skärm vit 5 E polig kabel med han- och honkontakt 5-poligt kablage halogenfri skärmad 2,5mm² vit Kabel 5x2,5mm² 2m HF skärm vit 10 E Kabel 5x2,5mm² 5m HF skärm vit 5 E Kabel 5x2,5mm² 8m HF skärm vit 4 E poligt dimmerkablage halogenfri skärmad 1,5mm² blå Kabel 5x1,5mm² 2m HF skärm vit Dim. 20 E Kabel 5x1,5mm² 5m HF skärm vit Dim. 10 E Kabel 5x1,5mm² 8m HF skärm vit Dim. 5 E polig kabel med honkontakt och fri ände 5-polig kabel med hankontakt och fri ände 5-polig kabel med han- och honkontakt för dimning 5-polig kabel med honkontakt och fri ände för dimning 5-polig kabel med hankontakt och fri ände för dimning 5

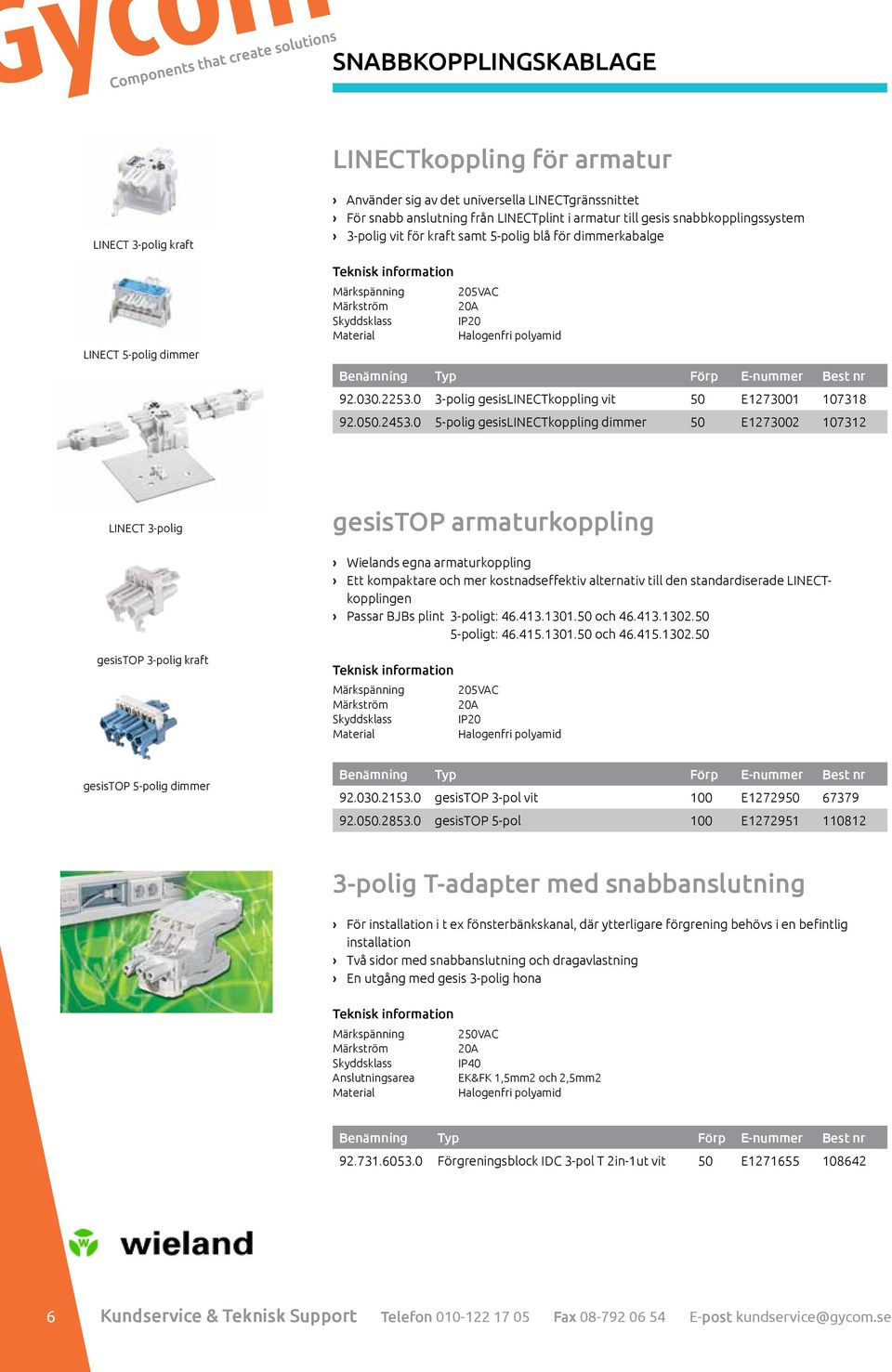

6 SNABBKOPPLINGSKABLAGE LINECTkoppling för armatur LINECT 3-polig kraft LINECT 5-polig dimmer Använder sig av det universella LINECTgränssnittet För snabb anslutning från LINECTplint i armatur till gesis snabbkopplingssystem 3-polig vit för kraft samt 5-polig blå för dimmerkabalge Teknisk information Märkspänning 205VAC Märkström 20A Skyddsklass IP20 Material Halogenfri polyamid polig gesislinectkoppling vit 50 E polig gesislinectkoppling dimmer 50 E LINECT 3-polig gesistop armaturkoppling Wielands egna armaturkoppling Ett kompaktare och mer kostnadseffektiv alternativ till den standardiserade LINECTkopplingen Passar BJBs plint 3-poligt: och poligt: och gesistop 3-polig kraft Teknisk information Märkspänning 205VAC Märkström 20A Skyddsklass IP20 Material Halogenfri polyamid gesistop 5-polig dimmer gesistop 3-pol vit 100 E gesistop 5-pol 100 E polig T-adapter med snabbanslutning För installation i t ex fönsterbänkskanal, där ytterligare förgrening behövs i en befintlig installation Två sidor med snabbanslutning och dragavlastning En utgång med gesis 3-polig hona Teknisk information Märkspänning 250VAC Märkström 20A Skyddsklass IP40 Anslutningsarea EK&FK 1,5mm2 och 2,5mm2 Material Halogenfri polyamid Förgreningsblock IDC 3-pol T 2in-1ut vit 50 E Kundservice & Teknisk Support Telefon Fax E-post kundservice@gycom.se

7 GRENUTTAG OCH BOXAR FÖR BL A SKRIVBORD Connectus Silverfärgad plast profil Halogen och PVC fri Finns även med överspänningsskydd Connectus, 16A/3600W. Tillverkad i robust halogen och PVC fri plast. Levereras med en 2m 3G1,5 mm² skarvsladd. Går att få med eller utan inbyggt överspänningsskydd Benämning Beskrivning Förp E-nummer Best nr Grenuttag Connectus, 4 utg,bryt 20 E Grenuttag Connectus, 6 utg. m bryt 20 E Grenuttag Connectus, 9 utg. m bryt 20 E Grenuttag Connectus överspänningsskydd 6 utg, bryt 20 E Desk Desk är en uttagsmodul för data- och AV-mediainkopplingar. Desk är tillverkad i en anodiserad aluminiumprofil med gavlar i svart plast och klämfästen i metall, bestyckning väljs ur modulsortimentet. Perfekt för enkel åtkomst av el och nätverk, t. ex. för inkoppling av en laptop på ett arbetsbord. Desk är vårt mest flexibla uttag - enkelt att montera och lossa. Det passar därför utmärkt för att ordna en tillfällig konferensplats. Benämning Beskrivning Förp E-nummer Best nr Desk 3 el, brytare,kabel, inkl bordsfäste 50 E Desk 3 el, inkl bordsfäste 50 E Desk 4 el, inkl bordsfäste 50 E Desk 3 el,2 Cat-6 inkl bordsfäste 1 E Desk Lift Lift har plats för fyra uttagsmoduler, en åt varje håll. Stomme i aluminium och synliga delar i svart eller silverlack. Med ett lätt tryck på toppen av den stängda enheten öppnas den automatiskt av en gasdämpad fjädermekanism. Lift ger en imponerande men ändå diskret och mycket kostnadseffektiv inkoppling i ett mötesbord. Benämning Beskrivning Förp E-nummer Best nr Lift 4 el, svart 28 E Lift 3 el, 2 Cat-6, svart 28 E Lift 2 el, 2 Cat-6, 1 VGA/ljud, svart 28 E Lift 3 el, 2 CAT6 silver 28 E Lift 2 el, 2 Cat-6, 1 VGA/ljud, silver 28 E Tillbehör: Lift hålsåg, diameter 140 mm Lift, svart topp 7

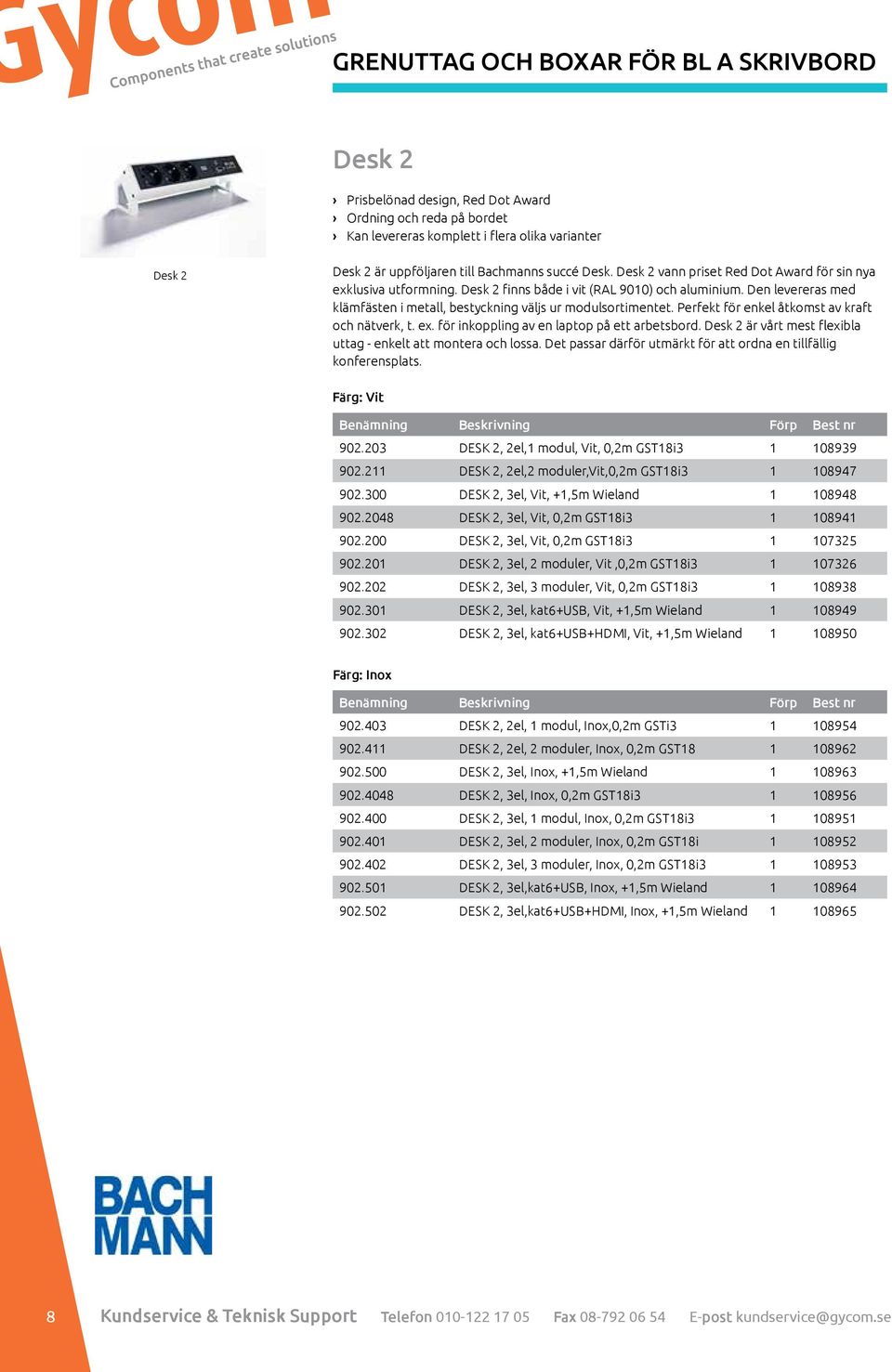

8 GRENUTTAG OCH BOXAR FÖR BL A SKRIVBORD Desk 2 Prisbelönad design, Red Dot Award Ordning och reda på bordet Kan levereras komplett i flera olika varianter Desk 2 Desk 2 är uppföljaren till Bachmanns succé Desk. Desk 2 vann priset Red Dot Award för sin nya exklusiva utformning. Desk 2 finns både i vit (RAL 9010) och aluminium. Den levereras med klämfästen i metall, bestyckning väljs ur modulsortimentet. Perfekt för enkel åtkomst av kraft och nätverk, t. ex. för inkoppling av en laptop på ett arbetsbord. Desk 2 är vårt mest flexibla uttag - enkelt att montera och lossa. Det passar därför utmärkt för att ordna en tillfällig konferensplats. Färg: Vit Benämning Beskrivning Förp Best nr DESK 2, 2el,1 modul, Vit, 0,2m GST18i DESK 2, 2el,2 moduler,vit,0,2m GST18i DESK 2, 3el, Vit, +1,5m Wieland DESK 2, 3el, Vit, 0,2m GST18i DESK 2, 3el, Vit, 0,2m GST18i DESK 2, 3el, 2 moduler, Vit,0,2m GST18i DESK 2, 3el, 3 moduler, Vit, 0,2m GST18i DESK 2, 3el, kat6+usb, Vit, +1,5m Wieland DESK 2, 3el, kat6+usb+hdmi, Vit, +1,5m Wieland Färg: Inox Benämning Beskrivning Förp Best nr DESK 2, 2el, 1 modul, Inox,0,2m GSTi DESK 2, 2el, 2 moduler, Inox, 0,2m GST DESK 2, 3el, Inox, +1,5m Wieland DESK 2, 3el, Inox, 0,2m GST18i DESK 2, 3el, 1 modul, Inox, 0,2m GST18i DESK 2, 3el, 2 moduler, Inox, 0,2m GST18i DESK 2, 3el, 3 moduler, Inox, 0,2m GST18i DESK 2, 3el,kat6+USB, Inox, +1,5m Wieland DESK 2, 3el,kat6+USB+HDMI, Inox, +1,5m Wieland Kundservice & Teknisk Support Telefon Fax E-post kundservice@gycom.se

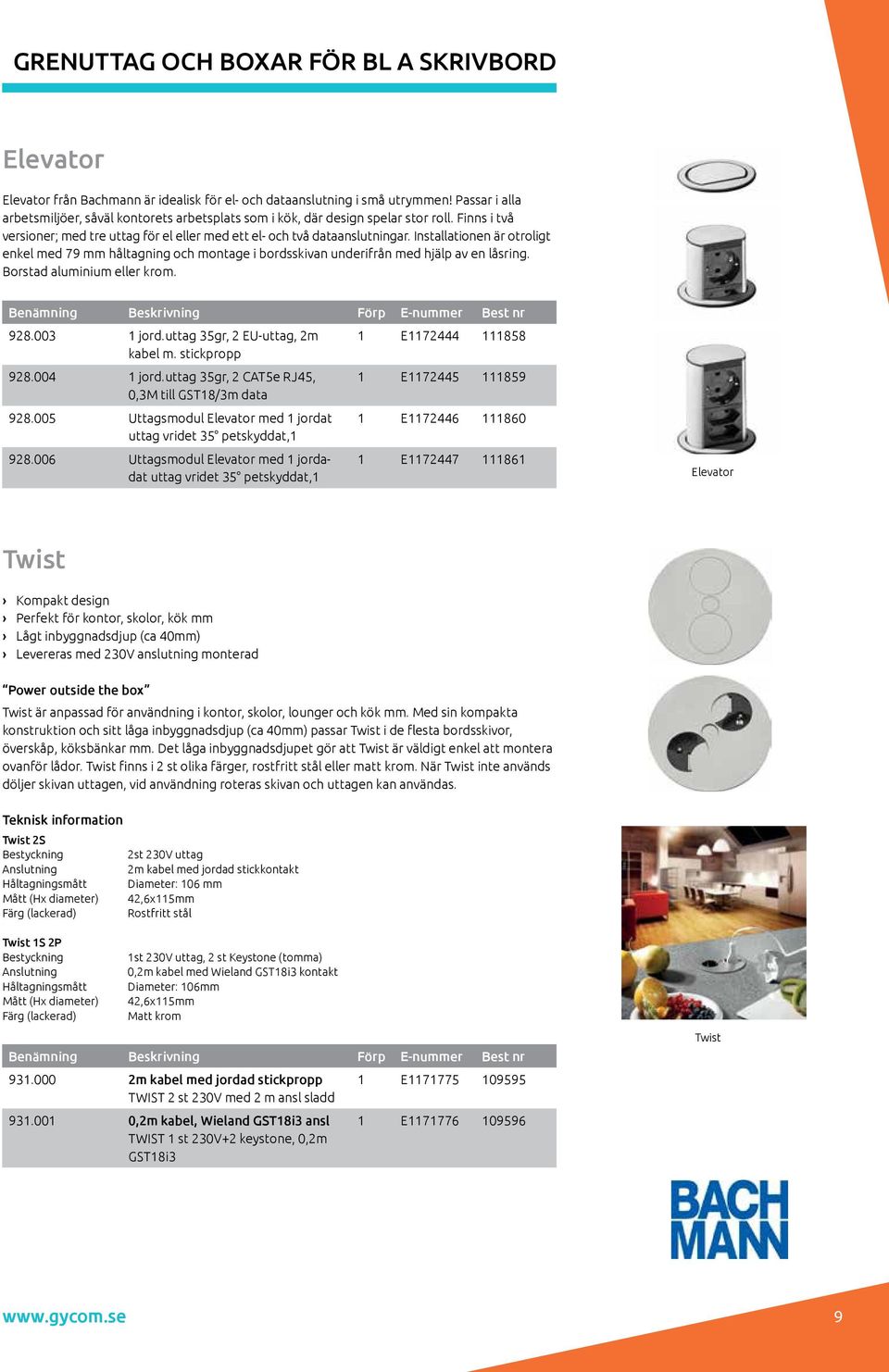

9 GRENUTTAG OCH BOXAR FÖR BL A SKRIVBORD Elevator Elevator från Bachmann är idealisk för el- och dataanslutning i små utrymmen! Passar i alla arbetsmiljöer, såväl kontorets arbetsplats som i kök, där design spelar stor roll. Finns i två versioner; med tre uttag för el eller med ett el- och två dataanslutningar. Installationen är otroligt enkel med 79 mm håltagning och montage i bordsskivan underifrån med hjälp av en låsring. Borstad aluminium eller krom. Benämning Beskrivning Förp E-nummer Best nr jord.uttag 35gr, 2 EU-uttag, 2m 1 E kabel m. stickpropp jord.uttag 35gr, 2 CAT5e RJ45, 1 E ,3M till GST18/3m data Uttagsmodul Elevator med 1 jordat 1 E uttag vridet 35 petskyddat, Uttagsmodul Elevator med 1 jordadat uttag vridet 35 petskyddat,1 1 E Elevator Twist Kompakt design Perfekt för kontor, skolor, kök mm Lågt inbyggnadsdjup (ca 40mm) Levereras med 230V anslutning monterad Power outside the box Twist är anpassad för användning i kontor, skolor, lounger och kök mm. Med sin kompakta konstruktion och sitt låga inbyggnadsdjup (ca 40mm) passar Twist i de flesta bordsskivor, överskåp, köksbänkar mm. Det låga inbyggnadsdjupet gör att Twist är väldigt enkel att montera ovanför lådor. Twist finns i 2 st olika färger, rostfritt stål eller matt krom. När Twist inte används döljer skivan uttagen, vid användning roteras skivan och uttagen kan användas. Teknisk information Twist 2S Bestyckning 2st 230V uttag Anslutning 2m kabel med jordad stickkontakt Håltagningsmått Diameter: 106 mm Mått (Hx diameter) 42,6x115mm Färg (lackerad) Rostfritt stål Twist 1S 2P Bestyckning Anslutning Håltagningsmått Mått (Hx diameter) Färg (lackerad) 1st 230V uttag, 2 st Keystone (tomma) 0,2m kabel med Wieland GST18i3 kontakt Diameter: 106mm 42,6x115mm Matt krom Benämning Beskrivning Förp E-nummer Best nr m kabel med jordad stickpropp 1 E TWIST 2 st 230V med 2 m ansl sladd ,2m kabel, Wieland GST18i3 ansl TWIST 1 st 230V+2 keystone, 0,2m GST18i3 1 E Twist 9

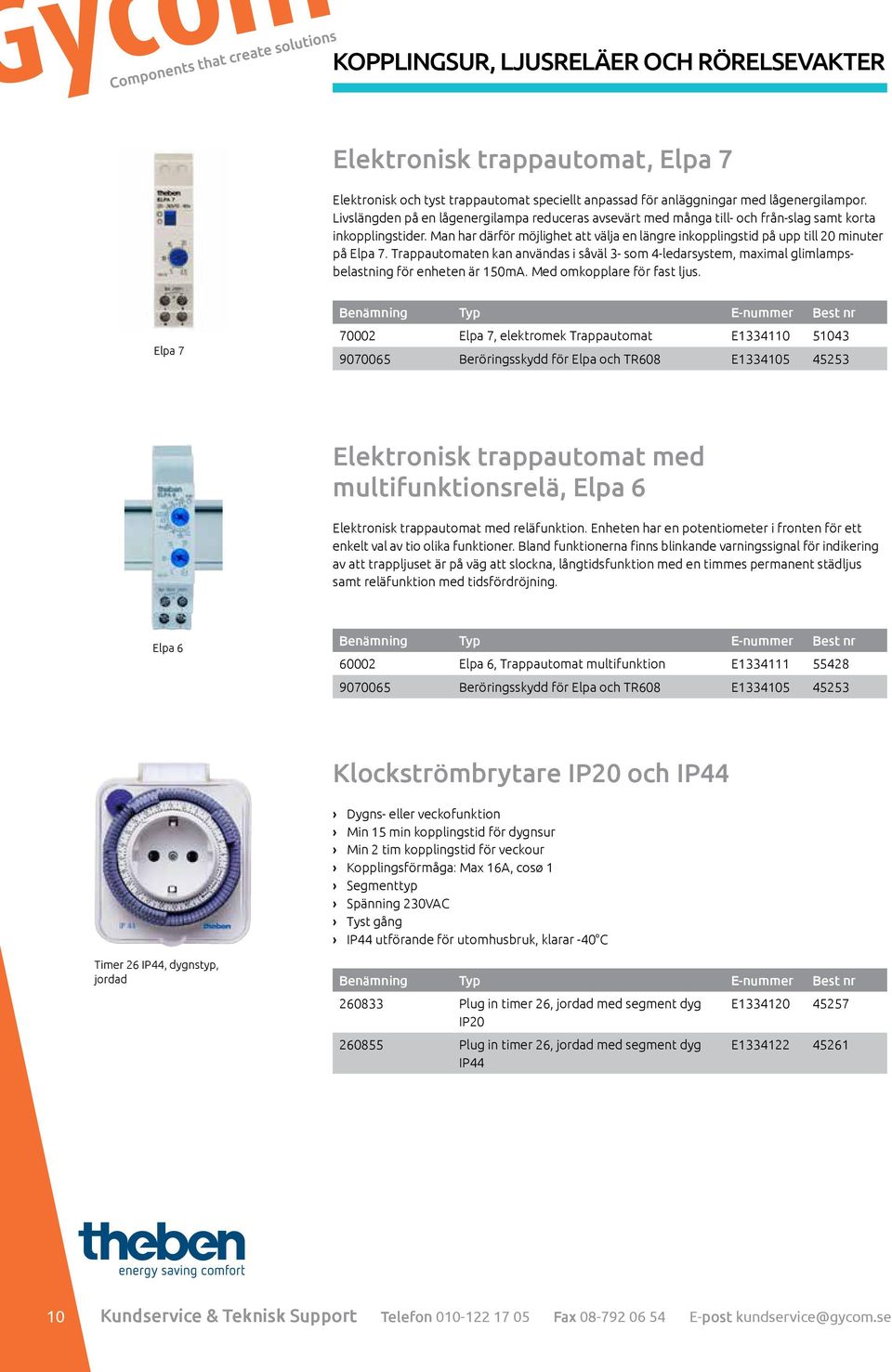

10 KOPPLINGSUR, LJUSRELÄER OCH RÖRELSEVAKTER Elektronisk trappautomat, Elpa 7 Elektronisk och tyst trappautomat speciellt anpassad för anläggningar med lågenergilampor. Livslängden på en lågenergilampa reduceras avsevärt med många till- och från-slag samt korta inkopplingstider. Man har därför möjlighet att välja en längre inkopplingstid på upp till 20 minuter på Elpa 7. Trappautomaten kan användas i såväl 3- som 4-ledarsystem, maximal glimlampsbelastning för enheten är 150mA. Med omkopplare för fast ljus. Elpa Elpa 7, elektromek Trappautomat E Beröringsskydd för Elpa och TR608 E Elektronisk trappautomat med multifunktionsrelä, Elpa 6 Elektronisk trappautomat med reläfunktion. Enheten har en potentiometer i fronten för ett enkelt val av tio olika funktioner. Bland funktionerna finns blinkande varningssignal för indikering av att trappljuset är på väg att slockna, långtidsfunktion med en timmes permanent städljus samt reläfunktion med tidsfördröjning. Elpa Elpa 6, Trappautomat multifunktion E Beröringsskydd för Elpa och TR608 E Klockströmbrytare IP20 och IP44 Dygns- eller veckofunktion Min 15 min kopplingstid för dygnsur Min 2 tim kopplingstid för veckour Kopplingsförmåga: Max 16A, cosø 1 Segmenttyp Spänning 230VAC Tyst gång IP44 utförande för utomhusbruk, klarar -40 C Timer 26 IP44, dygnstyp, jordad Plug in timer 26, jordad med segment dyg E IP Plug in timer 26, jordad med segment dyg IP44 E Kundservice & Teknisk Support Telefon Fax E-post kundservice@gycom.se

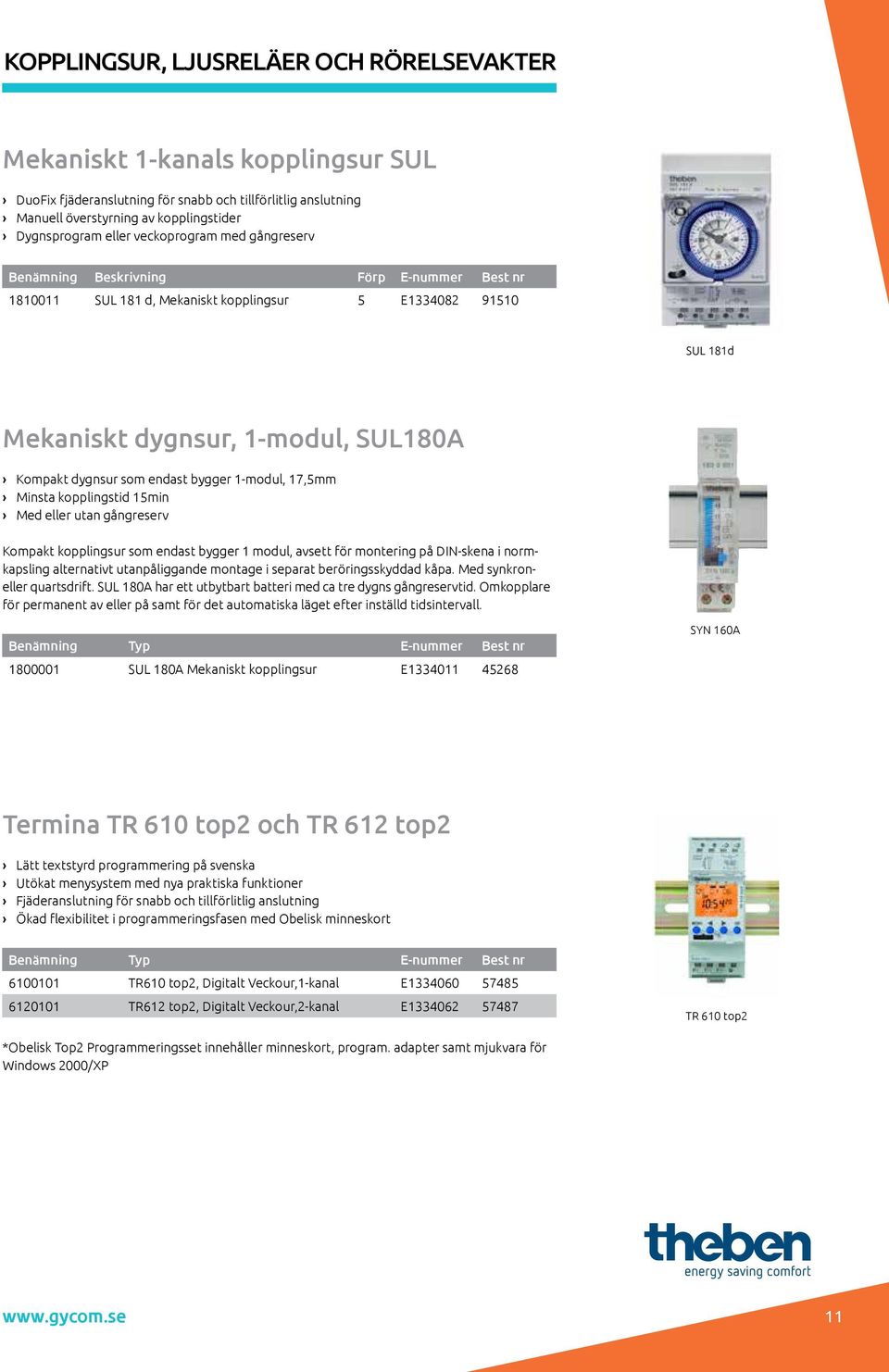

11 KOPPLINGSUR, LJUSRELÄER OCH RÖRELSEVAKTER Mekaniskt 1-kanals kopplingsur SUL DuoFix fjäderanslutning för snabb och tillförlitlig anslutning Manuell överstyrning av kopplingstider Dygnsprogram eller veckoprogram med gångreserv Benämning Beskrivning Förp E-nummer Best nr SUL 181 d, Mekaniskt kopplingsur 5 E SUL 181d Mekaniskt dygnsur, 1-modul, SUL180A Kompakt dygnsur som endast bygger 1-modul, 17,5mm Minsta kopplingstid 15min Med eller utan gångreserv Kompakt kopplingsur som endast bygger 1 modul, avsett för montering på DIN-skena i normkapsling alternativt utanpåliggande montage i separat beröringsskyddad kåpa. Med synkroneller quartsdrift. SUL 180A har ett utbytbart batteri med ca tre dygns gångreservtid. Omkopplare för permanent av eller på samt för det automatiska läget efter inställd tidsintervall SUL 180A Mekaniskt kopplingsur E SYN 160A Termina TR 610 top2 och TR 612 top2 Lätt textstyrd programmering på svenska Utökat menysystem med nya praktiska funktioner Fjäderanslutning för snabb och tillförlitlig anslutning Ökad flexibilitet i programmeringsfasen med Obelisk minneskort TR610 top2, Digitalt Veckour,1-kanal E TR612 top2, Digitalt Veckour,2-kanal E TR 610 top2 *Obelisk Top2 Programmeringsset innehåller minneskort, program. adapter samt mjukvara för Windows 2000/XP 11

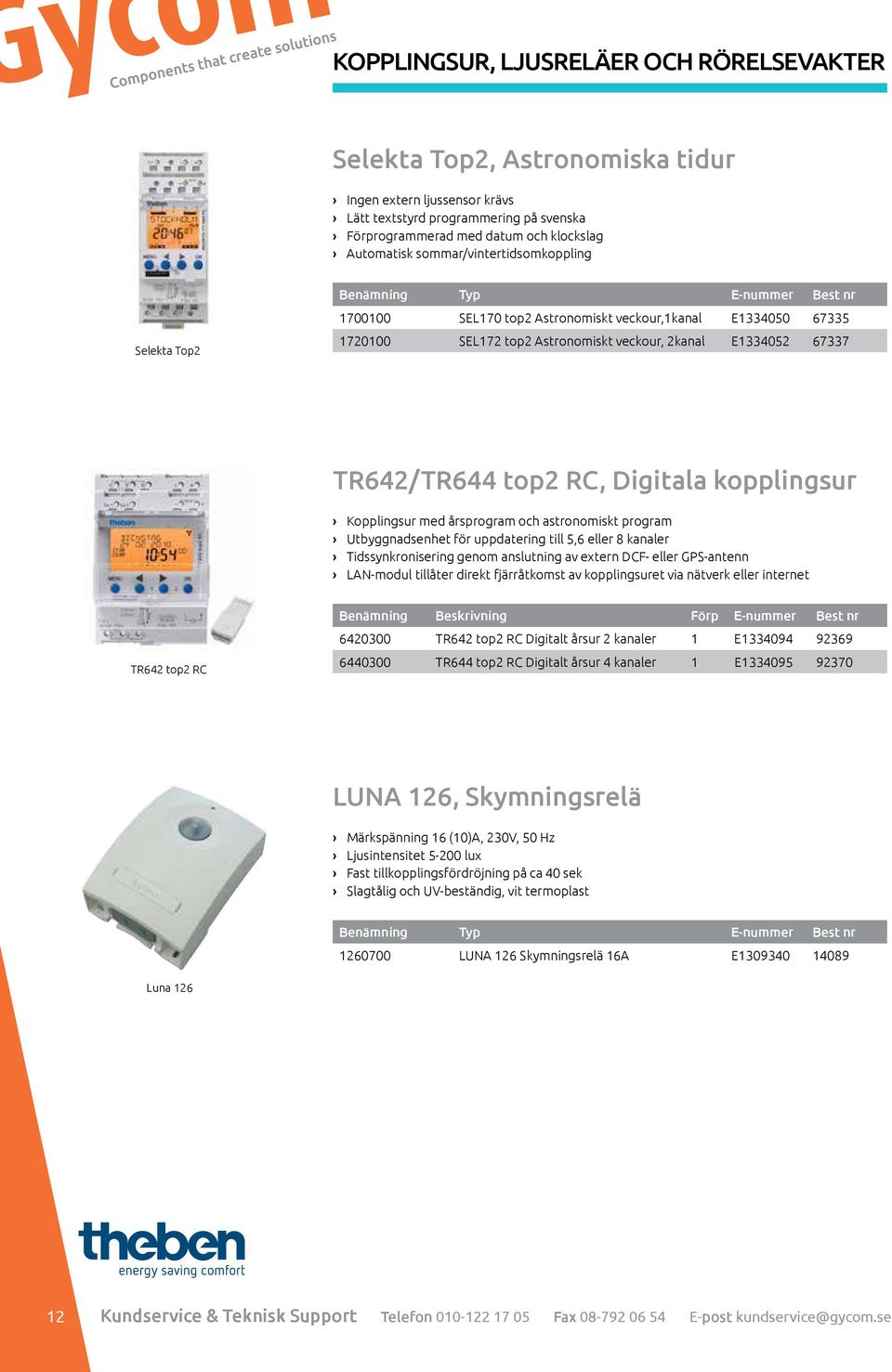

12 KOPPLINGSUR, LJUSRELÄER OCH RÖRELSEVAKTER Selekta Top2, Astronomiska tidur Ingen extern ljussensor krävs Lätt textstyrd programmering på svenska Förprogrammerad med datum och klockslag Automatisk sommar/vintertidsomkoppling Selekta Top SEL170 top2 Astronomiskt veckour,1kanal E SEL172 top2 Astronomiskt veckour, 2kanal E TR642/TR644 top2 RC, Digitala kopplingsur Kopplingsur med årsprogram och astronomiskt program Utbyggnadsenhet för uppdatering till 5,6 eller 8 kanaler Tidssynkronisering genom anslutning av extern DCF- eller GPS-antenn LAN-modul tillåter direkt fjärråtkomst av kopplingsuret via nätverk eller internet TR642 top2 RC Benämning Beskrivning Förp E-nummer Best nr TR642 top2 RC Digitalt årsur 2 kanaler 1 E TR644 top2 RC Digitalt årsur 4 kanaler 1 E LUNA 126, Skymningsrelä Märkspänning 16 (10)A, 230V, 50 Hz Ljusintensitet lux Fast tillkopplingsfördröjning på ca 40 sek Slagtålig och UV-beständig, vit termoplast LUNA 126 Skymningsrelä 16A E Luna Kundservice & Teknisk Support Telefon Fax E-post kundservice@gycom.se

13 KOPPLINGSUR, LJUSRELÄER OCH RÖRELSEVAKTER LUNA 109, Skymningsrelä för DIN-montage Med extern ljussensor, välj mellan infälld eller utanpåliggande Fjäderanslutning för snabb och tillförlitlig anslutning Inställbar ljusintensitet via potentiometer lux Omdelbar LED indikering LUNA 109, Skymmningsrelä utanp. mont. E LUNA 109, Skymmningsrelä infällt mont. E Luna 109, utanpåliggande sensor theluxa, Rörelsevakt Rörelsedetektorer med stor räckvidd Underkrypsskydd, idealiskt för installation ovanför ytterdörren Anpassning av bevakningsområde och räckvidd med hjälp av vrid- och böjbar sensor Snabbanslutning av bakstycket för enkel och snabb montering Finns i vitt eller svart utförande theluxa 180, vit theluxa S180, vit 1 E theluxa S180, svart 1 E theluxa S360, vit 1 E theluxa S360, svart theluxa 180, svart theluxa 360, vit theluxa 360, svart 13

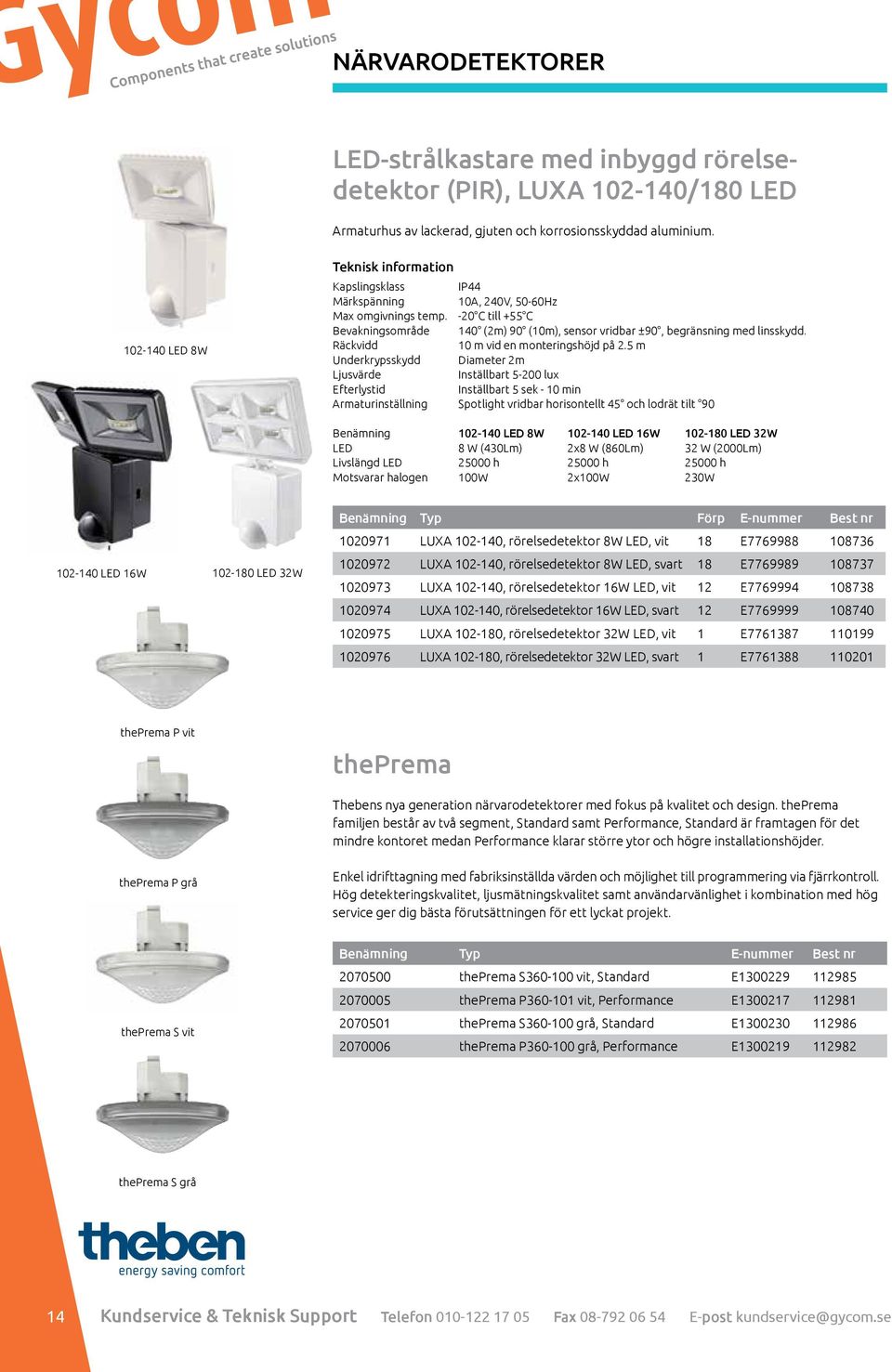

14 NÄRVARODETEKTORER LED-strålkastare med inbyggd rörelsedetektor (PIR), LUXA /180 LED Armaturhus av lackerad, gjuten och korrosionsskyddad aluminium LED 8W Teknisk information Kapslingsklass IP44 Märkspänning 10A, 240V, 50-60Hz Max omgivnings temp. -20 C till +55 C Bevakningsområde 140 (2m) 90 (10m), sensor vridbar ±90, begränsning med linsskydd. Räckvidd 10 m vid en monteringshöjd på 2.5 m Underkrypsskydd Diameter 2m Ljusvärde Inställbart lux Efterlystid Inställbart 5 sek - 10 min Armaturinställning Spotlight vridbar horisontellt 45 och lodrät tilt 90 Benämning LED 8W LED 16W LED 32W LED 8 W (430Lm) 2x8 W (860Lm) 32 W (2000Lm) Livslängd LED h h h Motsvarar halogen 100W 2x100W 230W LED 16W LED 32W LUXA , rörelsedetektor 8W LED, vit 18 E LUXA , rörelsedetektor 8W LED, svart 18 E LUXA , rörelsedetektor 16W LED, vit 12 E LUXA , rörelsedetektor 16W LED, svart 12 E LUXA , rörelsedetektor 32W LED, vit 1 E LUXA , rörelsedetektor 32W LED, svart 1 E theprema P vit theprema Thebens nya generation närvarodetektorer med fokus på kvalitet och design. theprema familjen består av två segment, Standard samt Performance, Standard är framtagen för det mindre kontoret medan Performance klarar större ytor och högre installationshöjder. theprema P grå Enkel idrifttagning med fabriksinställda värden och möjlighet till programmering via fjärrkontroll. Hög detekteringskvalitet, ljusmätningskvalitet samt användarvänlighet i kombination med hög service ger dig bästa förutsättningen för ett lyckat projekt. theprema S vit theprema S vit, Standard E theprema P vit, Performance E theprema S grå, Standard E theprema P grå, Performance E theprema S grå 14 Kundservice & Teknisk Support Telefon Fax E-post kundservice@gycom.se

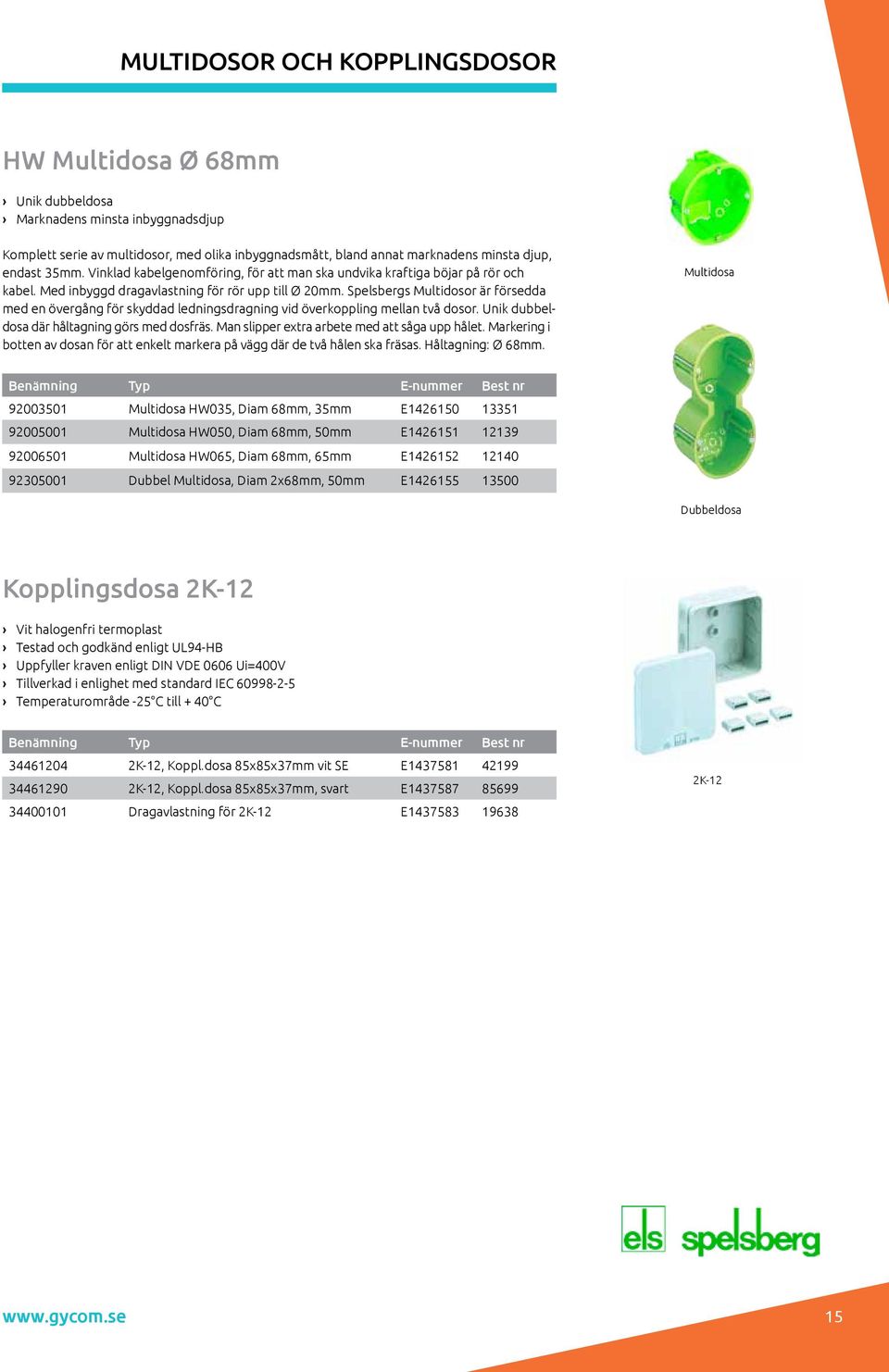

15 MULTIDOSOR OCH KOPPLINGSDOSOR HW Multidosa Ø 68mm Unik dubbeldosa Marknadens minsta inbyggnadsdjup Komplett serie av multidosor, med olika inbyggnadsmått, bland annat marknadens minsta djup, endast 35mm. Vinklad kabelgenomföring, för att man ska undvika kraftiga böjar på rör och kabel. Med inbyggd dragavlastning för rör upp till Ø 20mm. Spelsbergs Multidosor är försedda med en övergång för skyddad ledningsdragning vid överkoppling mellan två dosor. Unik dubbeldosa där håltagning görs med dosfräs. Man slipper extra arbete med att såga upp hålet. Markering i botten av dosan för att enkelt markera på vägg där de två hålen ska fräsas. Håltagning: Ø 68mm. Multidosa Multidosa HW035, Diam 68mm, 35mm E Multidosa HW050, Diam 68mm, 50mm E Multidosa HW065, Diam 68mm, 65mm E Dubbel Multidosa, Diam 2x68mm, 50mm E Dubbeldosa Kopplingsdosa 2K-12 Vit halogenfri termoplast Testad och godkänd enligt UL94-HB Uppfyller kraven enligt DIN VDE 0606 Ui=400V Tillverkad i enlighet med standard IEC Temperaturområde -25 C till + 40 C K-12, Koppl.dosa 85x85x37mm vit SE E K-12, Koppl.dosa 85x85x37mm, svart E Dragavlastning för 2K-12 E K

16 MULTIDOSOR OCH KOPPLINGSDOSOR Kopplingsdosa Abox, IP54/IP65 Slagtålig halogenfri termoplast Testad och godkänd enligt UL94-HB2 Tillverkad i enlighet med standard IEC , DIN VDE 0606 Temperaturområde -25 C till + 40 C L i typnamnet betyder att boxen levereras utan plint A box Abox 025-2,5mm², Koppl.dosa E x80x52mm, vit, IP Abox 040-4mm², Koppl.dosa 93x93x55mm, E vit, IP Abox 060-6mm², Koppl.dosa E x110x67mm, grå, IP54/IP Abox mm², Koppl.dosa E x140x79mm, grå, IP54/IP Abox mm², Koppl.dosa E x180x91mm, grå, IP54/IP Abox 025L, Koppl.dosa 80x80x52mm, vit, E IP Abox 040L, Koppl.dosa 93x93x55mm, vit, E IP Tillbehör: Plomberingsskruv set för Abox/Abox-i 025 till Kopplingsdosa Abox-i, IP65 Alltid rätt Slagtålig, halogenfri och UV-beständig glasfiberförstärkt polykarbonat Testad och godkänd enligt UL94-V2 Temperaturområde -35 till +80 grader Tillverkad i enlighet med standard IEC , DIN VDE 0606 Hög tålighet mot kemisk påverkan Svårbrännbar och självslocknande. L i typnamnet betyder att boxen levereras utan plint A box-i Abox-i 025-2,5mm², Koppl.dosa E x80x52, grå Abox-i 040-4mm², Koppl.dosa E x93x55, grå Abox-i 060-6mm², Koppl.dosa E x110x67, grå Abox-i mm², Koppl.dosa E x140x79, grå Abox-i mm², Koppl.dosa E x180x91, grå Abox-i 025, Koppl.dosa 80x80x52, grå Abox-i 040, Koppl.dosa 93x93x55, grå Tillbehör: Plomberingsskruv set för Abox/Abox-i 025 till Kundservice & Teknisk Support Telefon Fax E-post kundservice@gycom.se

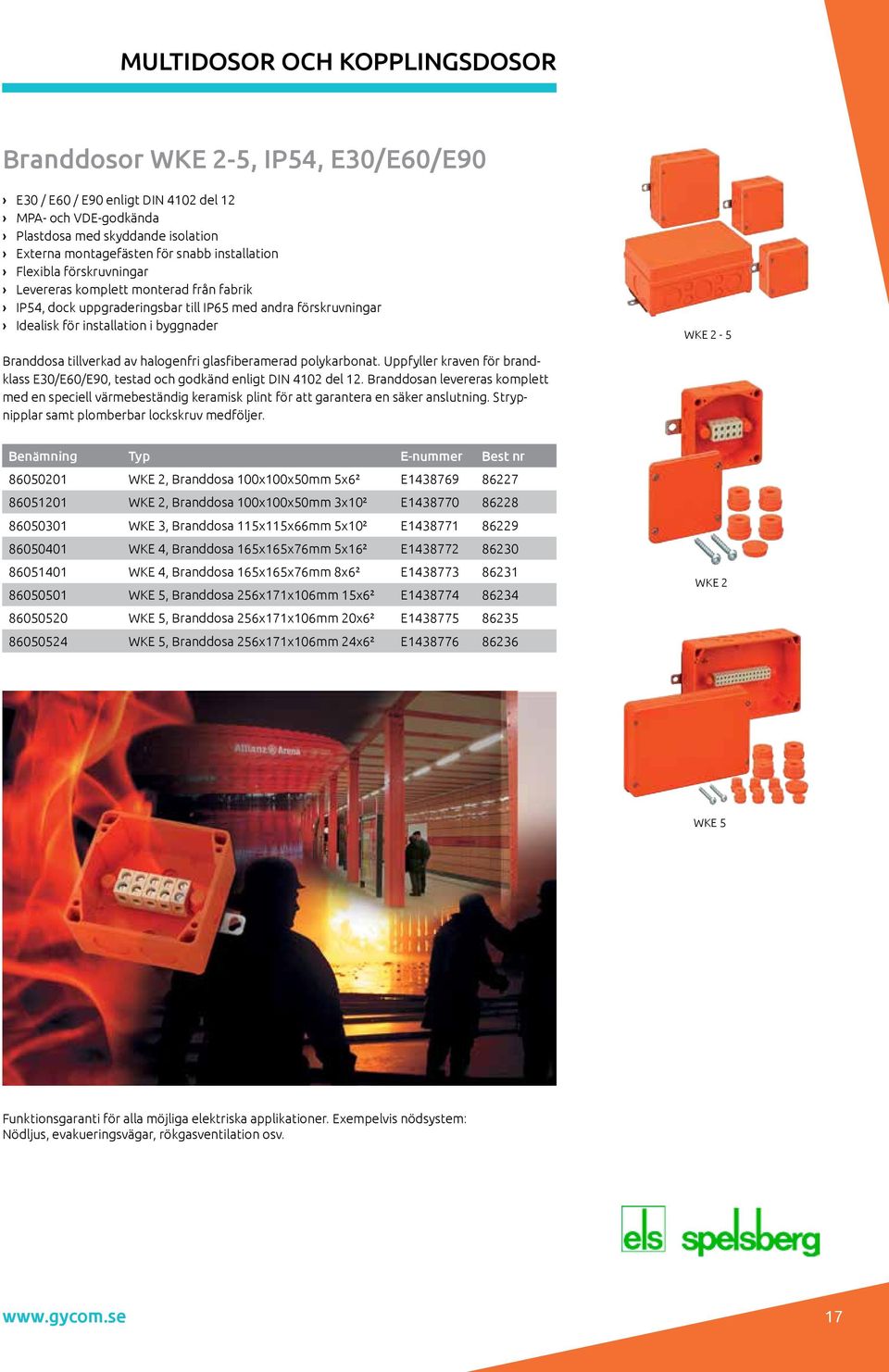

17 MULTIDOSOR OCH KOPPLINGSDOSOR Branddosor WKE 2-5, IP54, E30/E60/E90 E30 / E60 / E90 enligt DIN 4102 del 12 MPA- och VDE-godkända Plastdosa med skyddande isolation Externa montagefästen för snabb installation Flexibla förskruvningar Levereras komplett monterad från fabrik IP54, dock uppgraderingsbar till IP65 med andra förskruvningar Idealisk för installation i byggnader WKE 2-5 Branddosa tillverkad av halogenfri glasfiberamerad polykarbonat. Uppfyller kraven för brandklass E30/E60/E90, testad och godkänd enligt DIN 4102 del 12. Branddosan levereras komplett med en speciell värmebeständig keramisk plint för att garantera en säker anslutning. Strypnipplar samt plomberbar lockskruv medföljer WKE 2, Branddosa 100x100x50mm 5x6² E WKE 2, Branddosa 100x100x50mm 3x10² E WKE 3, Branddosa 115x115x66mm 5x10² E WKE 4, Branddosa 165x165x76mm 5x16² E WKE 4, Branddosa 165x165x76mm 8x6² E WKE 5, Branddosa 256x171x106mm 15x6² E WKE 5, Branddosa 256x171x106mm 20x6² E WKE 5, Branddosa 256x171x106mm 24x6² E WKE 2 WKE 5 Funktionsgaranti för alla möjliga elektriska applikationer. Exempelvis nödsystem: Nödljus, evakueringsvägar, rökgasventilation osv. 17

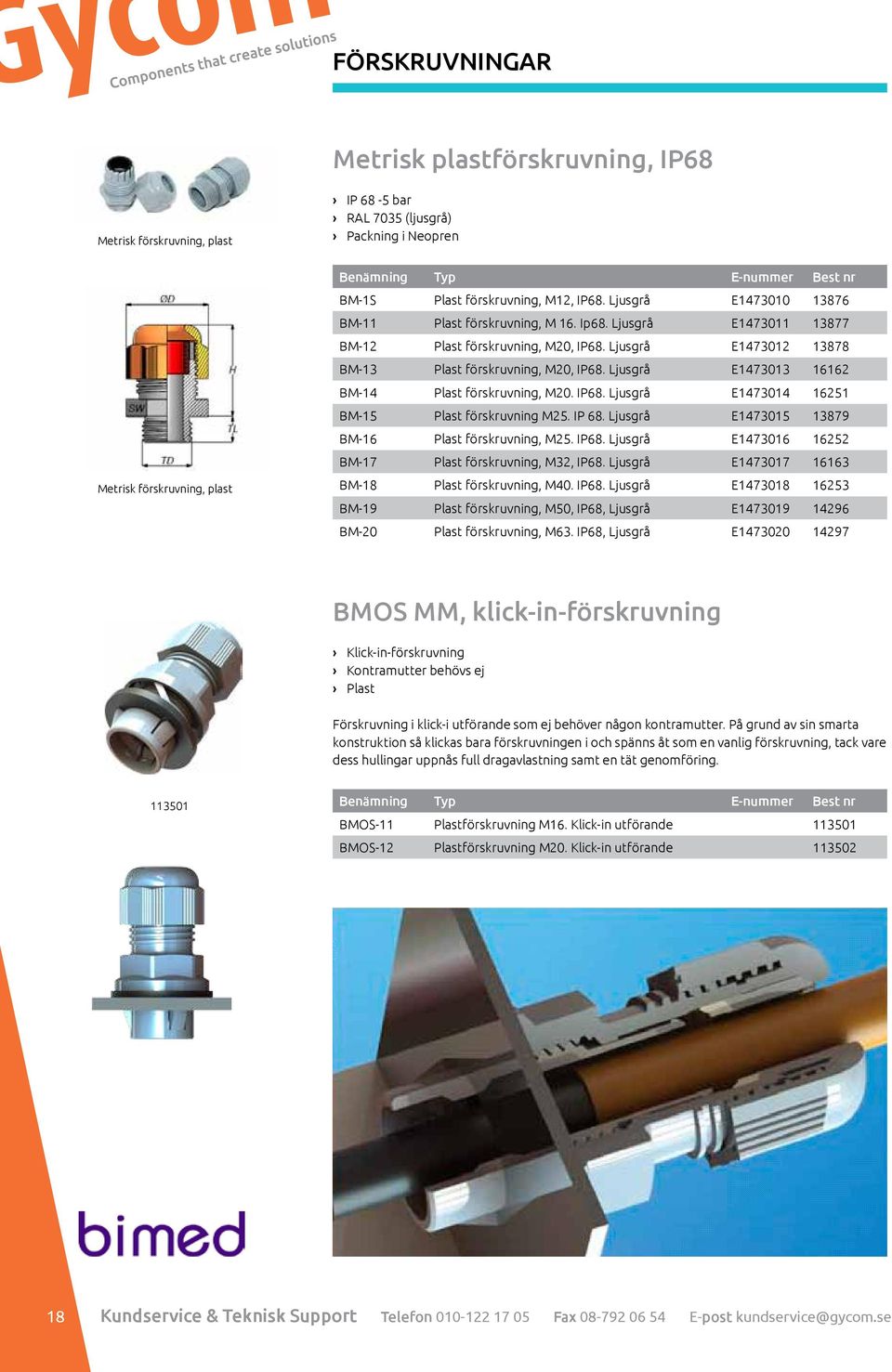

18 FÖRSKRUVNINGAR Metrisk plastförskruvning, IP68 Metrisk förskruvning, plast IP 68-5 bar RAL 7035 (ljusgrå) Packning i Neopren Metrisk förskruvning, plast BM-1S Plast förskruvning, M12, IP68. Ljusgrå E BM-11 Plast förskruvning, M 16. Ip68. Ljusgrå E BM-12 Plast förskruvning, M20, IP68. Ljusgrå E BM-13 Plast förskruvning, M20, IP68. Ljusgrå E BM-14 Plast förskruvning, M20. IP68. Ljusgrå E BM-15 Plast förskruvning M25. IP 68. Ljusgrå E BM-16 Plast förskruvning, M25. IP68. Ljusgrå E BM-17 Plast förskruvning, M32, IP68. Ljusgrå E BM-18 Plast förskruvning, M40. IP68. Ljusgrå E BM-19 Plast förskruvning, M50, IP68, Ljusgrå E BM-20 Plast förskruvning, M63. IP68, Ljusgrå E BMOS MM, klick-in-förskruvning Klick-in-förskruvning Kontramutter behövs ej Plast Förskruvning i klick-i utförande som ej behöver någon kontramutter. På grund av sin smarta konstruktion så klickas bara förskruvningen i och spänns åt som en vanlig förskruvning, tack vare dess hullingar uppnås full dragavlastning samt en tät genomföring BMOS-11 Plastförskruvning M16. Klick-in utförande BMOS-12 Plastförskruvning M20. Klick-in utförande Kundservice & Teknisk Support Telefon Fax E-post kundservice@gycom.se

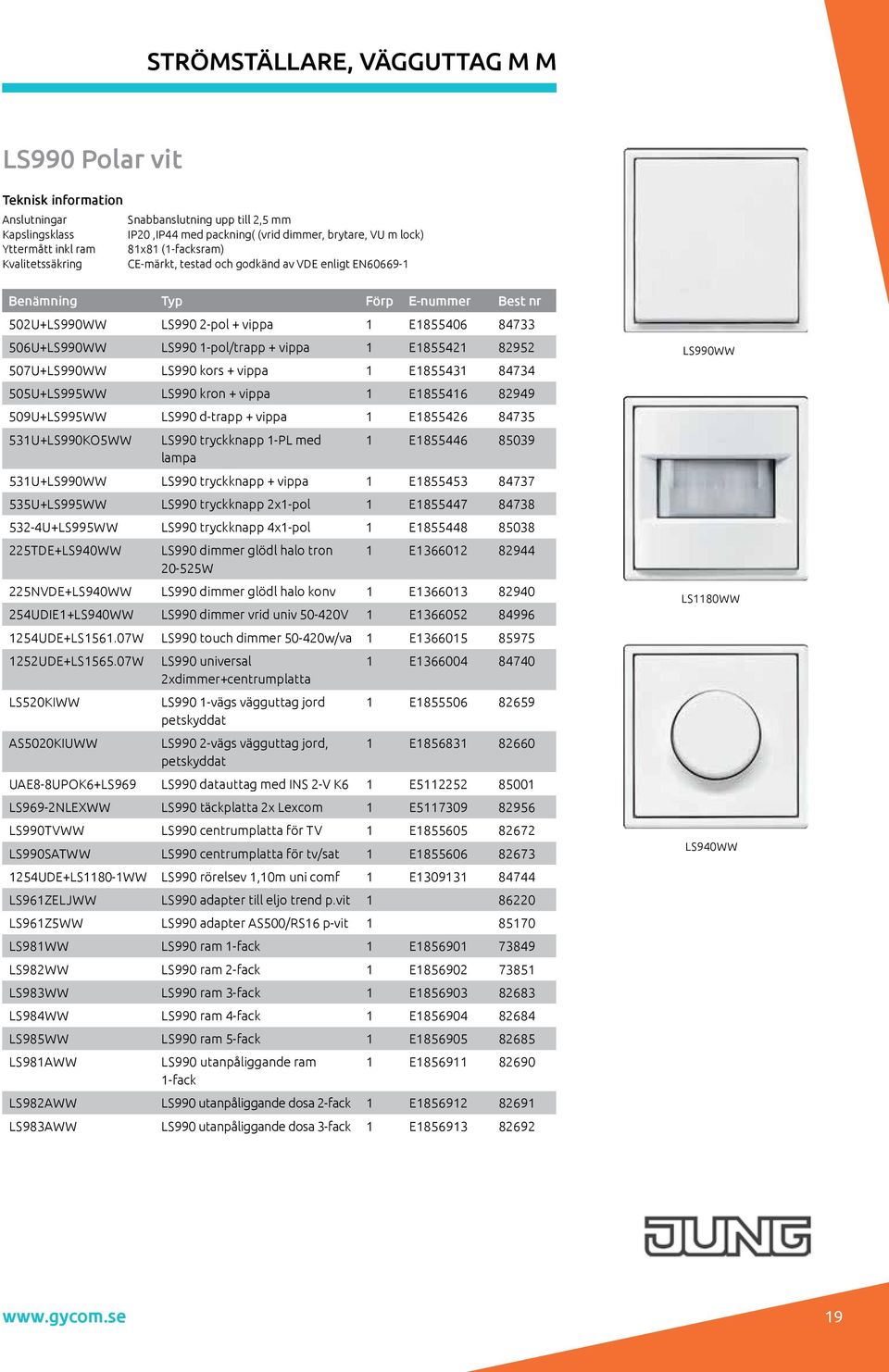

19 STRÖMSTÄLLARE, VÄGGUTTAG M M LS990 Polar vit Teknisk information Anslutningar Snabbanslutning upp till 2,5 mm Kapslingsklass IP20,IP44 med packning( (vrid dimmer, brytare, VU m lock) Yttermått inkl ram 81x81 (1-facksram) Kvalitetssäkring CE-märkt, testad och godkänd av VDE enligt EN U+LS990WW LS990 2-pol + vippa 1 E U+LS990WW LS990 1-pol/trapp + vippa 1 E U+LS990WW LS990 kors + vippa 1 E U+LS995WW LS990 kron + vippa 1 E U+LS995WW LS990 d-trapp + vippa 1 E U+LS990KO5WW LS990 tryckknapp 1-PL med 1 E lampa 531U+LS990WW LS990 tryckknapp + vippa 1 E U+LS995WW LS990 tryckknapp 2x1-pol 1 E U+LS995WW LS990 tryckknapp 4x1-pol 1 E TDE+LS940WW LS990 dimmer glödl halo tron 1 E W 225NVDE+LS940WW LS990 dimmer glödl halo konv 1 E UDIE1+LS940WW LS990 dimmer vrid univ V 1 E UDE+LS W LS990 touch dimmer w/va 1 E UDE+LS W LS990 universal 1 E xdimmer+centrumplatta LS520KIWW LS990 1-vägs vägguttag jord 1 E petskyddat AS5020KIUWW LS990 2-vägs vägguttag jord, 1 E petskyddat UAE8-8UPOK6+LS969 LS990 datauttag med INS 2-V K6 1 E LS969-2NLEXWW LS990 täckplatta 2x Lexcom 1 E LS990TVWW LS990 centrumplatta för TV 1 E LS990SATWW LS990 centrumplatta för tv/sat 1 E UDE+LS1180-1WW LS990 rörelsev 1,10m uni comf 1 E LS961ZELJWW LS990 adapter till eljo trend p.vit LS961Z5WW LS990 adapter AS500/RS16 p-vit LS981WW LS990 ram 1-fack 1 E LS982WW LS990 ram 2-fack 1 E LS983WW LS990 ram 3-fack 1 E LS984WW LS990 ram 4-fack 1 E LS985WW LS990 ram 5-fack 1 E LS981AWW LS990 utanpåliggande ram 1 E fack LS982AWW LS990 utanpåliggande dosa 2-fack 1 E LS983AWW LS990 utanpåliggande dosa 3-fack 1 E LS990WW LS1180WW LS940WW 19

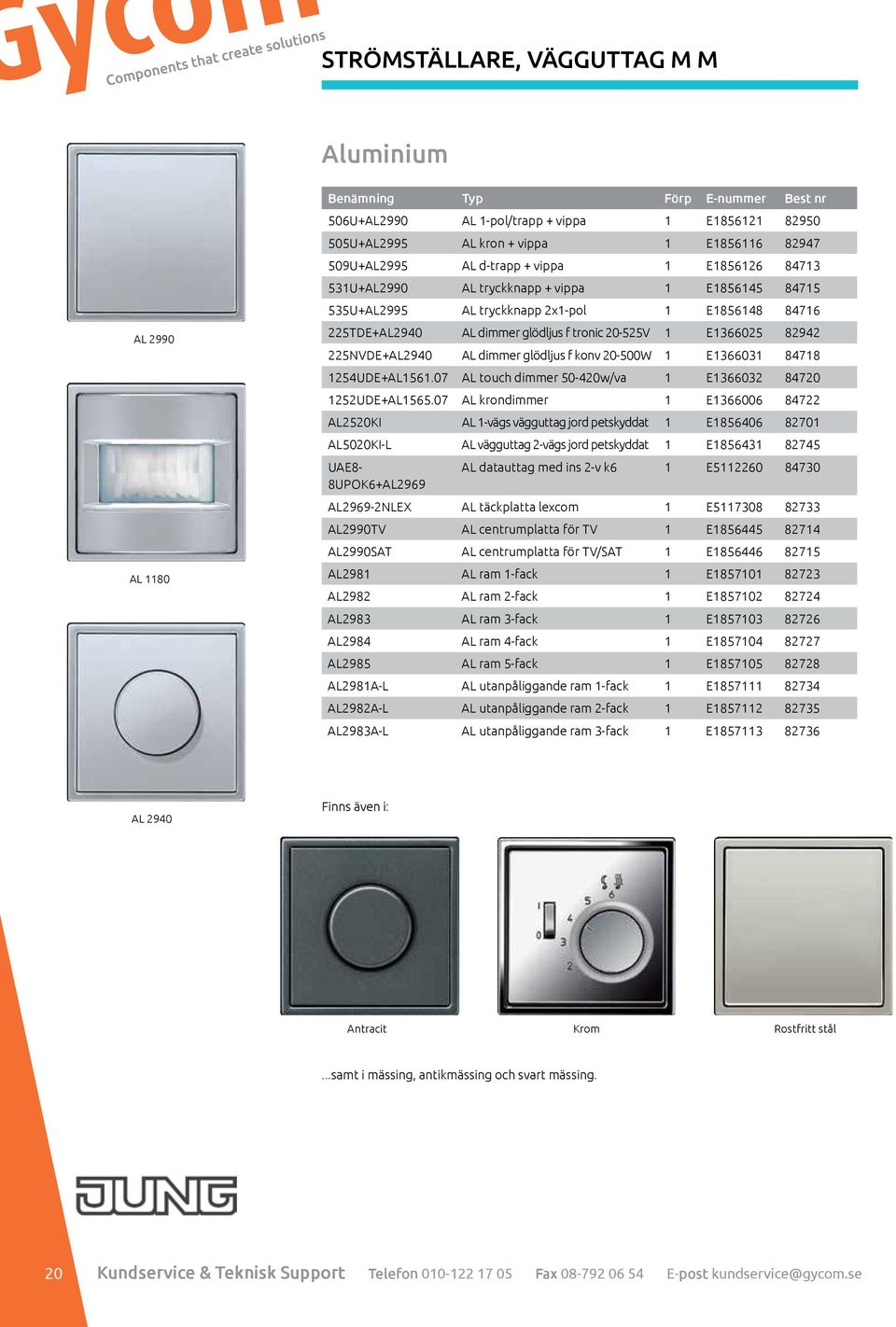

20 STRÖMSTÄLLARE, VÄGGUTTAG M M Aluminium AL 2990 AL U+AL2990 AL 1-pol/trapp + vippa 1 E U+AL2995 AL kron + vippa 1 E U+AL2995 AL d-trapp + vippa 1 E U+AL2990 AL tryckknapp + vippa 1 E U+AL2995 AL tryckknapp 2x1-pol 1 E TDE+AL2940 AL dimmer glödljus f tronic V 1 E NVDE+AL2940 AL dimmer glödljus f konv W 1 E UDE+AL AL touch dimmer w/va 1 E UDE+AL AL krondimmer 1 E AL2520KI AL 1-vägs vägguttag jord petskyddat 1 E AL5020KI-L AL vägguttag 2-vägs jord petskyddat 1 E UAE8- AL datauttag med ins 2-v k6 1 E UPOK6+AL2969 AL2969-2NLEX AL täckplatta lexcom 1 E AL2990TV AL centrumplatta för TV 1 E AL2990SAT AL centrumplatta för TV/SAT 1 E AL2981 AL ram 1-fack 1 E AL2982 AL ram 2-fack 1 E AL2983 AL ram 3-fack 1 E AL2984 AL ram 4-fack 1 E AL2985 AL ram 5-fack 1 E AL2981A-L AL utanpåliggande ram 1-fack 1 E AL2982A-L AL utanpåliggande ram 2-fack 1 E AL2983A-L AL utanpåliggande ram 3-fack 1 E AL 2940 Finns även i: Antracit Krom Rostfritt stål...samt i mässing, antikmässing och svart mässing. 20 Kundservice & Teknisk Support Telefon Fax E-post kundservice@gycom.se

21 STRÖMSTÄLLARE, VÄGGUTTAG M M Mekanisk tidströmställare Infällda CD11015WW Mekanisk tidströmställare CD500-1 E serien 15 min infälld CD11030WW Mekanisk tidströmställare CD500-1 E serien 30 min infälld CD WW Mekanisk tidströmställare CD500-1 E serien 120 min växlande infälld CD11120WW Mekanisk tidströmställare CD500-1 E serien 120 min infälld CD11240WW Mekanisk tidströmställare CD500-1 E serien 240 min infälld CD11360WW Mekanisk tidströmställare CD500-1 E serien 360 min infälld CD11720WW Mekanisk tidströmställare CD500- serien 720 min infälld 1 E CD500 Tidströmställare Utanpåliggande W AWW Mekanisk tidströmställare AS500-1 E serien 120min växlande IP44 W AWW Mekanisk tidströmställare AS500-1 E serien 240min IP44 W AWW Mekanisk tidströmställare AS500-1 E serien 360min IP44 W AWW Mekanisk tidströmställare AS500-1 E serien 720min IP44 W11015AWW Mekanisk tidströmställare AS500-1 E serien 15min IP44 W AWW Mekanisk tidströmställare AS500-1 E serien 30min växlande IP44 W11030AWW Mekanisk tidströmställare AS500-1 E serien 30min IP44 W11060AWW Mekanisk tidströmställare AS500-1 E serien 60min IP44 W AWW Mekanisk tidströmställare AS500- serien 120min IP44 1 E Elektronisk tidströmställare Teknisk information Driftspänning 230 V AC 50Hz Belastning 1500 W ES1060ET ES tidströmst 1-60 min 1 E ES10.480ET ES tidströmst 1-8 tim 1 E AL1060ET AL tidströmst elektron 1-60 min 1 E AL10.480ET AL tidströmst elektron 1-8 tim 1 E W1060ETAWW AS500 TIDSTRÖMST 60 MIN ELEKTR IP44 1 E W10.480ETAWW AS500 TIDSTRÖMST 480 MIN ELEKTR IP44 1 E ES tidströmställare 21

22 STRÖMSTÄLLARE, VÄGGUTTAG M M USB laddstation Monteras i apparatdosa Dubbla USB-kontakter ger möjlighet till laddning av två enheter samtidigt Går att få i Jung s alla design serier Med Jung s USB-laddstation får du den perfekta lösningen för laddning av alla mobila enheter via en USB-kabel. Laddningen startas automatiskt så fort USB-kabeln ansluts till uttaget. Uttaget integreras enkelt i nya och befintliga anläggningar i en apparatdosa precis som ett vägguttag. Insatsen kompletteras med den ram man vill ha. UB laddstation i LS serien Insats 521-2USB USB laddstation 2 utgångar 1 E Centrumplattor för LS-serierna USB laddstation i A creation med glasram LS969TWW LS990 C-platta för USB p-vit 1 E LS969TLG LS990 C-platta för USB grå 1 E LS969TSW LS990 C-platta för USB svart 1 E AL2969T AL C-platta för USB 1 E ES2969T ES C-platta för USB 1 E AL2969TAN ALAN C-platta för USB antracit 1 E FM radio Monteras i 2 st apparatdosor Driftspänning 230V 50/60Hz 87,5MHz-108 MHz Kan lagra 4 st kanaler Inbyggd antenn FM radio RANAL2914 FM Radio LS design ranges Aluminium 1 E RANAL2914AN FM Radio LS design Antrazit 1 E RANES2914 Radio LS design ranges Ädelstål 1 E RANLS914WW FM Radio LS design ranges P-vit 1 E Kundservice & Teknisk Support Telefon Fax E-post kundservice@gycom.se

23 KOMBICENTRAL FÖR KRAFT OCH MULTIMEDIA Kombicentral för kraft och multimedia Kombinerad el- och multimediakapsling i elegant design, med oslagbar flexibilitet som ger en heltäckande lösning för bostäder. Den svensktillverkade centralen är anpassad för såväl infällt som utanpåliggande montage, där samma bottenlåda används. Teknisk information Material Varmförzinkad plåt Kombicentral, KC218i/Wi Infällnadsmått, HxBxD: 990x400x82mm Yttermått 1022x510x25mm Kombicentral, KC318i/Wi Infällnadsmått, HxBxD: 1115x400x82mm Yttermått 1147x510x25mm Utanpåliggande UKC218i/Wi Yttermått, HxBxD: 1022x510x106mm Utanpåliggande UKC318i/Wi Yttermått, HxBxD: 1147x510x106mm PE-N skenan PE: 6st 2,5mm²-16mm² hissklämmor 21st 1,5mm²-4mm² snabbanslutningar N: 4st 2,5mm²-16mm² hissklämmor 28st 1,5mm²-4mm² snabbanslutningar Demontering av N-bygel ger 2st separata nollskenor med 3st 2,5mm²-16mm² hissklämmor samt 14st 1,5mm²-4mm² snabbanslutningar Kraft uttag i mediadel 6 x 230V Tillverkad enligt IEC Färg RAL 9010 IP klass Infälld: IP 21 Utvändig: IP 20 KC218Wi Benämning Beskrivning Förp E-nummer Best nr KC218i Infälld Kombicentral 36 moduler med 1 E plåtdörr KC318i Infälld Kombicentral 54 moduler med 1 E plåtdörr UKC218i Utanpåliggande Kombicentral 36 1 E moduler med plåtdörr UKC318i Utanpåliggande Kombicentral 54 1 E moduler med plåtdörr KC218Wi Infälld Kombicentral 36 moduler, 1 E dörr med plåtram/plast KC318Wi Infälld Kombicentral 54 moduler, 1 E dörr med plåtram/plast UKC218Wi Utanpåliggande Kombicentral 36 1 E moduler, dörr med plåtram/plast UKC318Wi Utanpåliggande Kombicentral 54 1 E moduler, dörr med plåtram/plast QPB Modularhållare för upp till 12st RJ45 jack 1 E RE6 Modularjack RJ45 Kat.6 UTP Svart 1 E LEXCOM20 Patchpanel för upp till 20st 1 E lexcom jack LEXCOM10 Patchpanel för upp till 10st 1 E lexcom jack NYL Låsnitar för att fästa utrustning i 1 E mediadel, 20-pack Cellplast EPS Ingjutningslåda för KC218i 1 E x410x100mm Modemhylla Hyllplan för mediautrustning exkl 4 st låsnitar 1 E Hela DIN-paketet är fällbart samt demonterbart för enklare installation. Bottenlådan har stick-in fläns i över- och underkant. Bottenlådan har knockouts på sidorna. 23

24 NORMKAPSLINGAR IP65, 3-70 MODULER AK kompakt utförande, IP65, 3-24 moduler Slagtålig halogenfri polystyren Testad och godkänd enligt UL94-HB2 Tillverkad i enlighet med standard IEC , DIN VDE 0606 Temperaturområde -25 C till +40 C AK AK 03, Normkapsling 100x150x96 mm E AK 05, Normkapsling 125x200x122 mm E AK 09, Normkapsling 200x200x122 mm E AK 12, Normkapsling 250x200x122 mm E AK 24, Normkapsling 250x370x122 mm E AK, IP65, moduler Slagtålig halogenfri polystyren Testad och godkänd enligt UL94-HB2 Tillverkad i enlighet med standard IEC , DIN VDE 0606 Temperaturområde -25 C till +40 C AK AK 14, Normkapsling 300x300x142 mm E AK 28, Normkapsling 450x300x142 mm E AKi 42, Normkapsling 600x300x142 mm E AK 56, Normkapsling 750x300x142 mm E AK 70, Normkapsling 900x300x142 mm E AKi kompakt utförande, IP65, 3-24 moduler Alltid rätt Slagtålig halogenfri polykarbonat gulnar ej Testad och godkänd enligt UL94-5V Tillverkad i enlighet med standard IEC Temperaturområde -35 C till +70 C AKi AKi 03, Normkapsling 150x100x96 mm E AKi 05, Normkapsling 200x125x122 mm E AKi 09, Normkapsling 200x200x122mm E AKi 12, Normkapsling 200x250x122mm E AKi 24, Normkapsling 251x370x122 mm E Kundservice & Teknisk Support Telefon Fax E-post kundservice@gycom.se

25 NORMKAPSLINGAR IP65, 3-70 MODULER AKi, IP65, moduler Alltid rätt Slagtålig halogenfri polykarbonat gulnar ej Testad och godkänd enligt UL94-5V Tillverkad i enlighet med standard IEC Temperaturområde -35 C till +70 C Aki är tillverkad av slagtålig och halogenfri glasfiberförstärkt polykarbonat. Extremt svårbrännbar och självslocknande, testad och godkänd enligt högsta klassen, UL94-5V. Godkänd och rekom-menderad för installation i lantbruk enligt de nya brandkraven. Kapsling med snygg design, stomme i grå RAL 7035 samt avrundad transparent dörr. AKi 14 Aki rekommenderas av Länsförsäkringar AKi 14, Normkaps 300x300x142mm E AKi 28, Normkaps 450x300x142mm E AKi 42, Normkapsling 600x300x142mm E AKi 56, Normkaps 750x300x142mm E AKi 70, Normkaps 900x300x142mm E APPARATLÅDOR IP66 TK-PC, grått lock/metriska knock-outs, IP66 Alltid rätt Slagtålig och halogenfri glasfiberförstärkt polykarbonat gulnar ej Testad och godkänd enligt UL94-V2 UV-beständig Tillverkad i enlighet med standard IEC , DIN VDE 0606 Temperaturområde -35 C till +75 C Polykarbonat, grått lock Apparatlåda tillverkad i halogenfri glasfiberförstärkt polykarbonat. Flamsäker och självslocknande, testad och godkänd enligt UL94-V2. Apparatlådan är UV-beständig, motstår höga temperaturer och är dessutom testad för krävande miljöer utomhus. Såväl stomme som lock i grå RAL 7035, samtliga sidor är försedda med metriska knock-outs. Kraftig integrerad teflontätning samt fyra eller sex oförlorbara skruvar i locket, garanterar en hög skyddsklass PC m Kapsling, 180x110x111 mm E PC m Kapsling, 182x180x111 mm E PC m Kapsling, 254x180x111 mm E Tillbehör Tillbehör DIN-skena 35x144x7,5mm E DIN-skena 35x216x7,5mm E Externa fästöglor av plast

26 CEE-DON StarTOP, IP44 Skruvlös anslutning Snabbmonterat hölje Hög tålighet CEE-stickpropp och skarvuttag med skruvlös anslutning och snabbmonterat hölje. Dragavlastning, strypnippel och böjskydd integrerat i kabelinföringen. PVC-, halogen och kadmiumfritt utförande. Upp till 70% tidsbesparande anslutningsteknik. Stickpropp StarTOP Teknisk information Material Hölje AMAPLAST Kontakter Mässing Anslutningsbar ledarea 16A 1-2,5 mm2 32A 2,5-6 mm2 kapslingsklass IP44 Skarvuttag StarTOP A3P 6H230V stickpropp StarTOP IP44 10 E A5P 6H400V stickpropp StarTOP IP44 10 E A5P 6H400V stickpropp StarTOP IP44 10 E A3P 6H230V skarvuttag StarTOP IP44 10 E A5P 6H400V skarvuttag StarTOP IP44 10 E A5P 6H400V skarvuttag StarTOP IP44 10 E Låsbart stickproppsskydd 2 E ProTOP, IP44 Skruvanslutning Snabbmonterat hölje Hög tålighet Skarvuttag ProTOP CEE-stickpropp och skarvuttag med skruvanslutning och snabbmonterat hölje. Dragavlastning, strypnippel och böjskydd integrerat i kabelinföringen. PVC-, halogen och kadmiumfritt utförande. Teknisk information Material Hölje AMAPLAST Kontakter Mässing Anslutningsbar ledarea 16A 1-2,5 mm2 32A 2,5-6 mm2 kapslingsklass IP44 SafeCONTACT 148A 16A3P 6H230V stickpropp ProTOP IP44 10 E A 16A5P 6H400V stickpropp ProTOP IP44 10 E A 32A5p 6H400V stickpropp ProTOP IP44 10 E A 16A3P 6H230V skarvuttag ProTOP IP44 10 E A 16A5P 6H400V skarvuttag ProTOP IP44 10 E A 32A5P 6H400V skarvuttag ProTOP IP44 10 E Låsbart stickproppsskydd 2 E Kundservice & Teknisk Support Telefon Fax E-post kundservice@gycom.se

27 CEE-DON PowerTOP Xtra, IP44/IP67 Gummerat grepp Högtemperatur kontakthållare Yttre dragavlastning Säker anslutning "p" efter benämningsnamnet/typnamnet antyder att det är pilotstift i skarvuttaget PowerTOP Xtra är plug och skarvuttag för de tuffaste förhållanden. De skiljer sig från andra likvärdiga produkter på marknaden. 63A och 125A. IP44 samt IP67. Gummiöverdragna för bästa möjliga grepp. Förbättrat skydd mot stötar även under fuktiga förhållanden. Mycket värmebeständiga kontakt bärare, ramplintar, kabelgenomföring och tätning, dragavlastning och skydd mot kinkar. Hölje med gänganslutning, två säkerhetsglidkontakter och stickproppar med nickelpläterade kontakter. Skarvuttag 63A med SoftCONTACT och 125A med TorsionSpringCONTACT A3P 6H230V stickpropp PowerTOP 10 E Xtra IP A5P 6H400V stickpropp PowerTOP 10 E Xtra IP A3P 6H230V stickpropp PowerTOP 10 E Xtra IP A5P 6H400V stickpropp PowerTOP 10 E Xtra IP A5P 6H400V stickpropp PowerTOP 10 E Xtra IP A3P 6H230V skarvuttag PowerTOP 10 E Xtra IP A5P 6H400V skarvuttag PowerTOP 10 E Xtra IP p 63A5P 6H400V skarvuttag PowerTOP 10 E Xtra IP44, pilot A3P 6H230V skarvuttag PowerTOP 10 E Xtra IP A5P 6H400V skarvuttag PowerTOP 10 E Xtra IP p 63A5P 6H400V skarvuttag PowerTOP 10 E Xtra IP67, pilot A5P 6H400V skarvuttag PowerTOP 10 E Xtra IP p 125A5P 6H400V skarvuttag PowerTOP 10 E Xtra IP67, pilot Låsbart stickproppsskydd 2 E

28 CEE-DON Fasväxlare stickpropp ProTOP IP44, skruvanslutning Skruvanslutning Snabbmonterat hölje Säker anslutning & enkel fasväxling Stickpropp ProTOP CEE-stickpropp med fasväxlare, skruvanslutning och snabbmonterat hölje. Fasväxling utföres genom att man med skruvmejsel trycker in och vrider en cylinder med två av fasstiften 180. Dragavlastning, strypnippel och böjskydd integrerat i kabelinföringen. PVC-, halogen- och kadmiumfria. Teknisk information Material Hölje AMAPLAST Kontakter Mässing Anslutningsbar ledarea 16A 1-2,5 mm² 32A 2,5-6 mm² Kapslingsklass IP A 16A5P 6H400V fasväxlare ProTOP II IP44 10 E A5P 6H400V fasväxlare ProTOP II IP44 10 E Låsbart stickproppsskydd 2 E Utanpåliggande uttag IP44, skruvlös, kabelinföring ovanifrån TwinCONTACT Skruvlös anslutning Kabelinföring uppifrån PVC-, halogen- och kadmiumfri Utanpåliggande CEE-uttag med TwinCONTACT skruvlös anslutning och kabelinföring ovanifrån. Teknisk information Material Hölje AMAPLAST Kontakter Mässing Anslutningsbar ledarea 16A 1,5-4 mm² 32A 2,5-6 mm² Kapslingsklass IP A3P 6H230V vägguttag TwinCONTACT IP44 10 E A4P 6H400V vägguttag TwinCONTACT IP44 10 E A5p 6H400V vägguttag TwinCONTACT IP44 10 E A5P 6H400V vägguttag TwinCONTACT IP44 10 E Kundservice & Teknisk Support Telefon Fax E-post kundservice@gycom.se

29 CEE-DON DoubleBOX IP44 Skruvlös anslutning Kabelinföring ovanifrån Dubbla uttag Av slagtålig AMAPLAST Kompakt utförande Uttagen ej i vägen för varandra Vägguttag med ett CEE-uttag och ett SCHUKO -uttag, internt färdigkopplade. Med TwinCONTACT skruvlös anslutning. En kabelinföring ovanifrån (M25/M32) A5P 6H400V vägguttag IP44 5 E Utanpåliggande förreglat uttag IP67 God kontakt och säkerhet Utrustad med SoftCONTACT Reducerad friktion vid in- och urkoppling Mekanisk DUO -förregling Teknisk information Material Hölje AMAPLAST Kontakter Mässing Anslutningsbar ledarea 16A 1,5-4 mm² 32A 2,5-10 mm² 63A 6-25 mm² 125A mm² Kapslingsklass IP A 16A3P 6H230V vägguttag DUO IP67 1 E A 16A4P 6H400V vägguttag DUO IP67 1 E A 16A5P 6H400V vägguttag DUO IP67 1 E A 32A4P 6H400V vägguttag DUO IP67 1 E A 32A5P 6H400V vägguttag DUO IP67 1 E A 63A4P 6H400V vägguttag DUO IP67 3 E A 63A5P 6H400V vägguttag DUO IP67 3 E A 125A4P 6H400V vägguttag DUO IP67 1 E A 125A5P 6H400V vägguttag DUO IP67 1 E

30 CEE-DON Amaxx - uttagskombinationer, IP44/IP67 Generöst kopplingsutrymme med framdragbar DIN-skena Släta ytor och nedåtriktade uttag för optimal hygien Kan monteras och installeras av en person Frontkåpa med gångjärn som kan hängas höger eller vänster. Utöver fastmontage finns den även portabel samt nedpendlad Standard färgen är grå men kan även beställas i silver, gult, rött eller svart. Tillverkad i enlighet med standard IEC61439 Säkringstillgängligheten kan på enkelt sätt låsas för att undvika obehörigas åtkomst. Finns att få i kemikalieresistent utförande Amaxx Kompletta färdigbestyckade kombicentraler med CEE-uttag, SCHUKO-uttag, jordfelsbrytare och automatsäkringar. PVC-, halogen och kadmiumfria. Lämpliga för krävande miljöer, kapslingsklass IP44 eller IP67. Anslutning med kabel ovan- och underifrån genom knock-outs M20 - M40. Annat utförande och bestyckning på förfrågan AMAXX, 1xCEE 16A5p400V 2xSCHUKO E A230V IP44 med jfbr AMAXX, 1xCEE 32A5p400V 1xCEE E A5p400V 2xSCHUKO 16A230V IP44 med jfbr AMAXX, 2xCEE 16A5p400V 3xSCHUKO E A230V IP44 med jfbr AMAXX, 1xCEE 63A5p400V 1xCEE E A5p400V 1xCEE 16A5p400V 2xSCHUKO 16A230V IP44 med jfbr AMAXX, 1xCEE 16A5p400V 3xSCHUKO A230V IP67 med jfbr AMAXX, 1xCEE 32A5p400V 1xCEE E A5p400V 3xSCHUKO 16A230V IP44 med jfbr AMAXX, 1xCEE 63A5p400V 1xCEE 32A5p400V 1xCEE 16A5p400V 2xSCHUKO 16A230V IP67 med jfbr Kundservice & Teknisk Support Telefon Fax E-post kundservice@gycom.se

31 PLINT- OCH INDUSTRIDON 10-poligt och 16-poligt 16 A 500 V IP65 Mångpoligt industridon för belastningar upp till 16 A/500 V Förskruvning IP68 ingår Insatser i skruv- alternativt fjäderanslutning Plintadapter för att ersätta kopplinsplint i styrskåp Packning förmonterad på underdel Låsbygel i robust utförande som är smidig att öppna/låsa Kåpa och underdel kan enkelt märkas med märksystem Kodning möjlig för att förhindra felkoppling Godkänd enligt VDE, UL/CSA Kåpöverdel 10 pol utan bygel, förskruvning M20 på kortsidan Kontakta oss eller besök vår hemsida för andra poltal och varianter. Insatser 10 poler Insats hona 10-pol skruv 500V/16A 10 E Insats hane 10-pol skruv 500V/16A 10 E Samtliga plintadapters kan även erhållas med fjäderanslutning. Kåpöverdelar 10 poler Kåpa stl.10 M20 sida 1 E Kåpa stl.10 M20 uppåt 1 E Kåpöverdel 16 pol utan bygel, förskruvning M25 uppåt Kåpunderdelar 10 poler Kåpunderdel stl.10 öppen byglar 1 E Kåpunderdel stl.10 byglar M20 1 E Insatser 16 poler Insats hane 10 poler skruv Insats hona 16-pol skruv 500V/16A 10 E Insats hane 16-pol skruv 500V/16A 10 E Samtliga plintadapters kan även erhållas med fjäderanslutning. Kåpöverdelar 16 poler Kåpa stl.16 M25 sida 1 E Kåpa stl.16 M25 uppåt 1 E Underdel 10 pol öppen bakåt, bygel Kåpunderdelar 16 poler Kåpunderdel stl.16 öppen byglar 1 E Kåpunderdel stl.16 byglar M25 1 E Underdel 16 pol sluten, förskruvning M25 på kortsidan, bygel 31

32 PLINT- OCH INDUSTRIDON WT 2,5 mm² Plint WT 2,5 mm 2 Plint WT 2,5 mm 2 Plint blå Ersätter Serie WK2,5/U Serie WT 2,5 skruvanslutning för TS35 skena Dubbla rader för jackbara överkopplingar ger stor flexibilitet Support för skruvmejsel ger felfri hantering vid åtdragning Montering av kabel underlättas genom trattformad styrning Kontinuerlig märkning med hjälp av inbyggt fäste för DYMO-remsa Teknisk information Anslutningsarea: 0,14-4 mm² Märkspänning: 1000V Märkström: 24A Byggbredd: 5 mm Dimensioner: 48x48x5 mm Avisolering: 9 mm Brandklass: Självslocknande V0 enligt UL 94 Rek. åtdragningsmoment: 0,4 Nm Godkännanden: EN , UL/CSA, SEV Beröringsskydd Överkoppling 2-20 poler Plint WT 2,5 100 E Plint WT 2,5 BL blå 100 E Plint WT 2,5 PE jord 100 E AP WT 2,5-10 Ändplatta 10 E TW WT 2,5-10 Sektionsplatta 10 E Z Isolerad överkoppling IVB WKF 2,5-2pol 10 E AD WT 2,5 Beröringsskydd 10 E Z Testpropp 1 pol byggbar 10 E ZP/APPS Ändplatta till byggbar testpropp 10 E Z Testplugg ST2/2,3 1 E Tång till överkopplingar WT / WKFN 1 E Överkopplingar kan även erhållas med varannan pol obestyckad. För övriga tillbehör, vänligen kontakta oss. Testpropp byggbar 32 Kundservice & Teknisk Support Telefon Fax E-post kundservice@gycom.se

33 PLINT- OCH INDUSTRIDON WT 4 mm² Plint Ersätter Serie WK 4/U Serie WT 4 skruvanslutning för TS 35 skena Endast 48x48 mm Dubbla rader för jackbara överkopplingar ger stor flexibilitet Support för skruvmejsel ger felfri hantering vid åtdragning Montering av kabel underlättas genom trattformad styrning WT 4 mm 2 Plint Plint WT E Plint WT 4 BL blå 100 E Plint WT 4 PE Jord 100 E AP WT 2,5-10 Ändplatta 10 E TW WT 2,5-10 Sektionsplatta 10 E Z Isolerad överkoppling IVB WKF 4-2pol 10 E AD WT 4 Beröringsskydd 10 E Z Testpropp 1 pol byggbar 10 E Distans 1 mm till byggbar testplug ZP/APPS Ändplatta till byggbar 10 E testpropp Z Testplugg ST2/2,3 1 E Tång till överkopplingar WT / WKFN 1 E Överkoppling 2-10 poler Överkopplingar kan även erhållas med varannan pol obestyckad. För övriga tillbehör, vänligen kontakta oss. Testpropp byggbar WT 6 mm² Plint Ersätter serie WK6/U Serie WT 6 skruvanslutning för TS 35 skena Endast 48 x 48 mm Dubbla rader för jackbara överkopplingar ger flexibilitet Support för skruvmejsel ger felfri hantering vid åtdragning Montering av kabel underlättas genom trattformad styrning WT 6 mm 2 Plint Plint WT E Plint WT 6 BL blå 100 E Plint WT 6 PE jord 100 E AP WT 2,5-10 Ändplatta 10 E TW WT 2,5-10 Sektionsplatta 10 E Z Isolerad överkoppling IVB WKFN 10 E pol AD WT 6/10 Beröringsskydd 10 E Z Testplugg ST2/2,3 1 E Överkoppling 2-5 poler Överkopplingar kan erhållas i poltal 2-10 poler. För övriga tillbehör, vänligen kontakta oss. 33
