Tellus Conveyor PRODUKTKATALOG

Transkript

1 CONVYOR

2

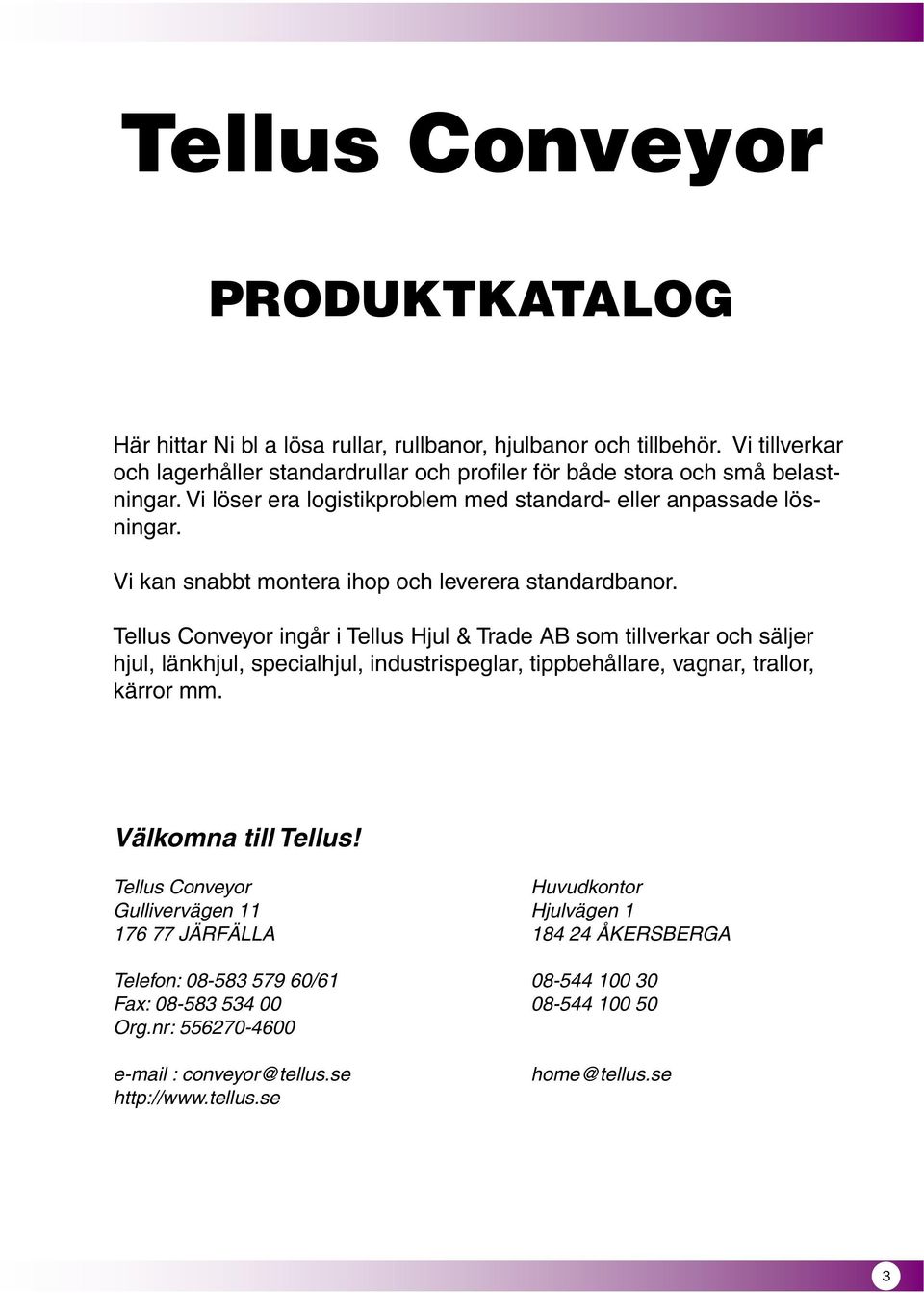

3 Tellus Conveyor PRODUKTKATALOG Här hittar Ni bl a lösa rullar, rullbanor, hjulbanor och tillbehör. Vi tillverkar och lagerhåller standardrullar och profiler för både stora och små belastningar. Vi löser era logistikproblem med standard- eller anpassade lösningar. Vi kan snabbt montera ihop och leverera standardbanor. Tellus Conveyor ingår i Tellus Hjul & Trade AB som tillverkar och säljer hjul, länkhjul, specialhjul, industrispeglar, tippbehållare, vagnar, trallor, kärror. Välkomna till Tellus! Tellus Conveyor Huvudkontor Gullivervägen 11 Hjulvägen JÄRFÄLLA ÅKRSBRGA Telefon: / Fax: Org.nr: conveyor@tellus.se home@tellus.se 3

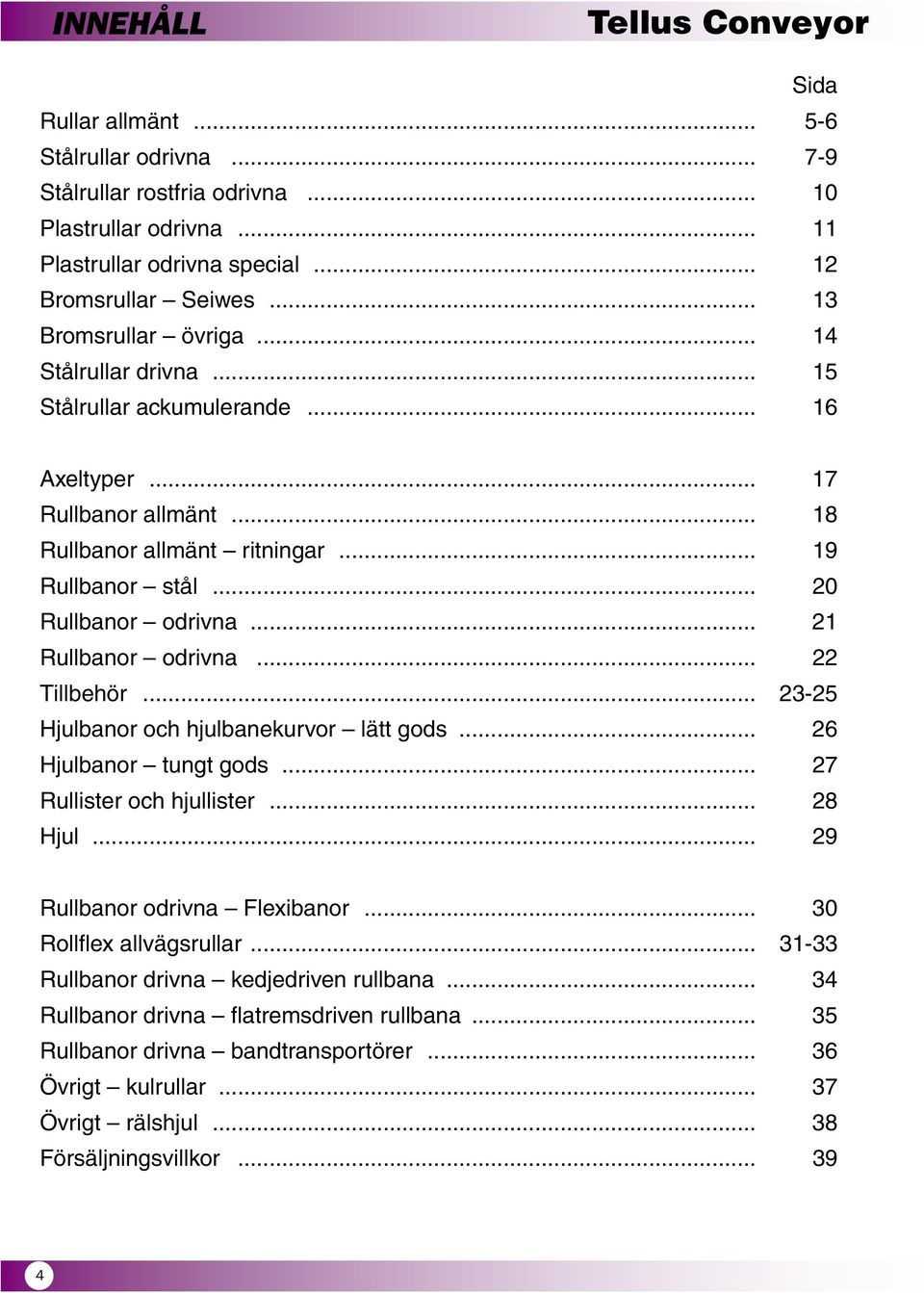

4 INNHÅLL Tellus Conveyor Sida Rullar allmänt Stålrullar odrivna Stålrullar rostfria odrivna Plastrullar odrivna Plastrullar odrivna special Bromsrullar Seiwes Bromsrullar övriga Stålrullar drivna Stålrullar ackumulerande Axeltyper Rullbanor allmänt Rullbanor allmänt ritningar Rullbanor stål Rullbanor odrivna Rullbanor odrivna Tillbehör Hjulbanor och hjulbanekurvor lätt gods Hjulbanor tungt gods Rullister och hjullister Hjul Rullbanor odrivna Flexibanor Rollflex allvägsrullar Rullbanor drivna kedjedriven rullbana Rullbanor drivna flatremsdriven rullbana Rullbanor drivna bandtransportörer Övrigt kulrullar Övrigt rälshjul Försäljningsvillkor

5 Tellus Conveyor RULLAR ALLMÄNT Att välja rulle Tellus tillverkar rullar för olika ändamål, med olika material och utförande till rullbanor och bandtransportörer. Belastningen per rulle har avgörande betydelse vid val av rulle. Vid rulldimensioneringen utgås ifrån att godset vilar på tre rullar. Dvs belastningen per rulle räknas fram om godsvikten divideras med fyra. Andra faktorer som måste beaktas vid val och dimensionering av rullar är: typ av gods, förekomst av stötbelastningar vid pålastning etc. Med typ av gods avses bl a godsets utbredning i sidled, runt gods och plant gods. Lagervaror och special Vi lagerför rullar med diametrarna 30, 50 och 76. Dessa är uppbyggda på olika sätt. I de flesta fall kan du själv med hjälp av vår produktkatalog välja ut rätt rulle för dina behov. Vid mer komplicerade fall är du välkoen att kontakta någon av våra tekniker. Axeldiameter Låssprint Insats = invändigt spantavstånd A = rullängd Lagring Låssprint Rullens uppbyggnad Mantel. Rullmanteln tillverkas i sendzimirförzinkat stål, rostfritt stål eller plast. lförzinkning, plastbeläggning, guibeläggning samt övriga ytbehandlingar levereras på begäran. Diameter. Rulldiametrarna kan levereras från 16 till 133. Vi lagerhåller diameter 30, 50 och 76. Längd. För rullar med standarddiameter är också vissa längder standardiserade (se respektive rulle). Speciallängder tillverkas på begäran. Gavel. Stålrullarna levereras med kullagrade gavlar av elförzinkad formpressad stålplåt. Gavel av plast på begäran. Axel. Axlarna tillverkas som standard i stål med fjädrande axel. Axlarna kan även levereras i rostfritt stål och i annat utförande t ex låsnålar (se intilliggande skiss), nyckelviddsgrepp och utvändig respektive invändig gänga. -mått. Rullens totala längd utan axel eller rullbanans invändiga mått. För vidare information, se respektive sida. Rulldiameter Axel Mantel B = avstånd mellan låssprintar C = axellängd 5

6 RULLAR ALLMÄNT Tellus Conveyor Våra beteckningar Nedan förklaras de vanligaste beteckningar som används för de olika rulltyperna. R = Odriven rulle RD = Driven rulle RDK = Driven rulle med enkelt svetsat kedjedrev (tvingande drift) RDDK = Driven rulle med dubbelt svetsat kedjedrev (tvingande drift) SSZ = Sendsimirförzinkad SL = lförzinkad SRF = Rostfri mantel SOB = Obehandlad SPM = Primermålad PVC = Plastrulle } Stålrullar 50 = Rullens diameter 10 = Axeldiameter 1,5 = Manteltjocklek (rörtjocklek Rulle R50SSZ-10P-FA-1, = Rullens inbyggnadsmått i millimeter P = Plåtgavel elförzinkad KB = Plastgavel blå KG = Plastgavel grå KR = Plastgavel med rostfria kulor K16 = Plastgavel med K - 16 lager K20 = Plastgavel med K - 20 lager P16 = Plåtgavel elförzinkad med K - 16 lager P20 = Plåtgavel elförzinkad med K - 20 lager FA = Fjädrande axel T2 = Typ 2 med låsnålar i var ände IGM10 = Invändigt gängad M10 i axeländar UGM10 = Utvändigt gängad M10 NV = Nyckelviddsgrepp 6

7 Tellus Conveyor STÅLRULLAR ODRIVNA Rulle R30SSZ-10P-FA-1,5- Ø30 Ø10 10 Stålrulle odriven Rulle av sendzimirförzinkad stålplåt. Förzinkad rullgavel av formpressad stålplåt. Fjädrande axel av stål. Andra axeltyper, se sidan 17. Kullager. Art. nr. Rulldiameter Inbyggnadsmått Axeldiameter Belastning =... kg x1, x1, x1, x1, x1, x1, * x1, * x1, *Lagerförs ej, levereras på begäran. Rulle R50SSZ-10P-FA-1,5- Ø50 Ø10 10 Stålrulle odriven Rulle av sendzimirförzinkat stål. Förzinkad rullgavel av formpressad stålplåt. Fjädrande axel av stål. Andra axeltyper, se sidan 17. Kullager. Art. nr. Rulldiameter Inbyggnadsmått Axeldiameter Belastning =... kg x1, x1, x1, x1, x1, x1, x1, x1, * x1, * x1, * x1, * x1, *Lagerförs ej, levereras på begäran. 7

8 STÅLRULLAR ODRIVNA Tellus Conveyor Rulle R60SSZ-10P-FA-2- Ø60 Ø ,5 Stålrulle odriven Rulle av sendzimirförzinkat stålplåt (annan ytbehandling på begäran). Förzinkad rullgavel av formpressad stålplåt. Fjädrande axel av stål. Andra axeltyper, se sidan 17. Kullager. Art. nr. Rulldiameter Inbyggnadsmått Axeldiameter Belastning =... kg x x x x x x x x x * x * x * x *Lagerförs ej, levereras på begäran. Rulle R76SSZ-16P-T2-3- Ø76 Ø ,5 Stålrulle odriven Rulle av sendsimirförzinkat stål (annan ytbehandling på begäran). Förzinkad rullgavel av formpressad stålplåt. Typ 2 axel med låsnålar i var ände. Andra axeltyper, se sidan 17. Kullager. Art. nr. Rulldiameter Inbyggnadsmått Axeldiameter Belastning =... kg x x x x x x x x x * x * x * x *Lagerförs ej, levereras på begäran. 8

9 Tellus Conveyor STÅLRULLAR ODRIVNA Rulle R76SSZ-20P-IGM10-3- Ø76 Ø20 Stålrulle odriven Rulle av sendsimirförzinkat stål (annan ytbehandling på begäran). Förzinkad rullgavel av formpressad stålplåt. Axel av stål med invändig gänga M10. Andra axeltyper, se sidan 17. Kullager. Art. nr. Rulldiameter Inbyggnadsmått Axeldiameter Belastning =... kg x x x x x x x x x * x * x * x *Lagerförs ej, levereras på begäran. Rulle R80SL-20P-IGM10-2- Ø80 Ø20 Stålrulle odriven Rulle av elförzinkat stål (annan ytbehandling på begäran). Förzinkad rullgavel av formpressad stålplåt. Axel av stål med invändig gänga M10. Andra axeltyper, se sidan 17. Kullager. Art. nr. Rulldiameter Inbyggnadsmått Axeldiameter Belastning =... kg x x x x x x x x x * x * x * x *Lagerförs ej, levereras på begäran. 9

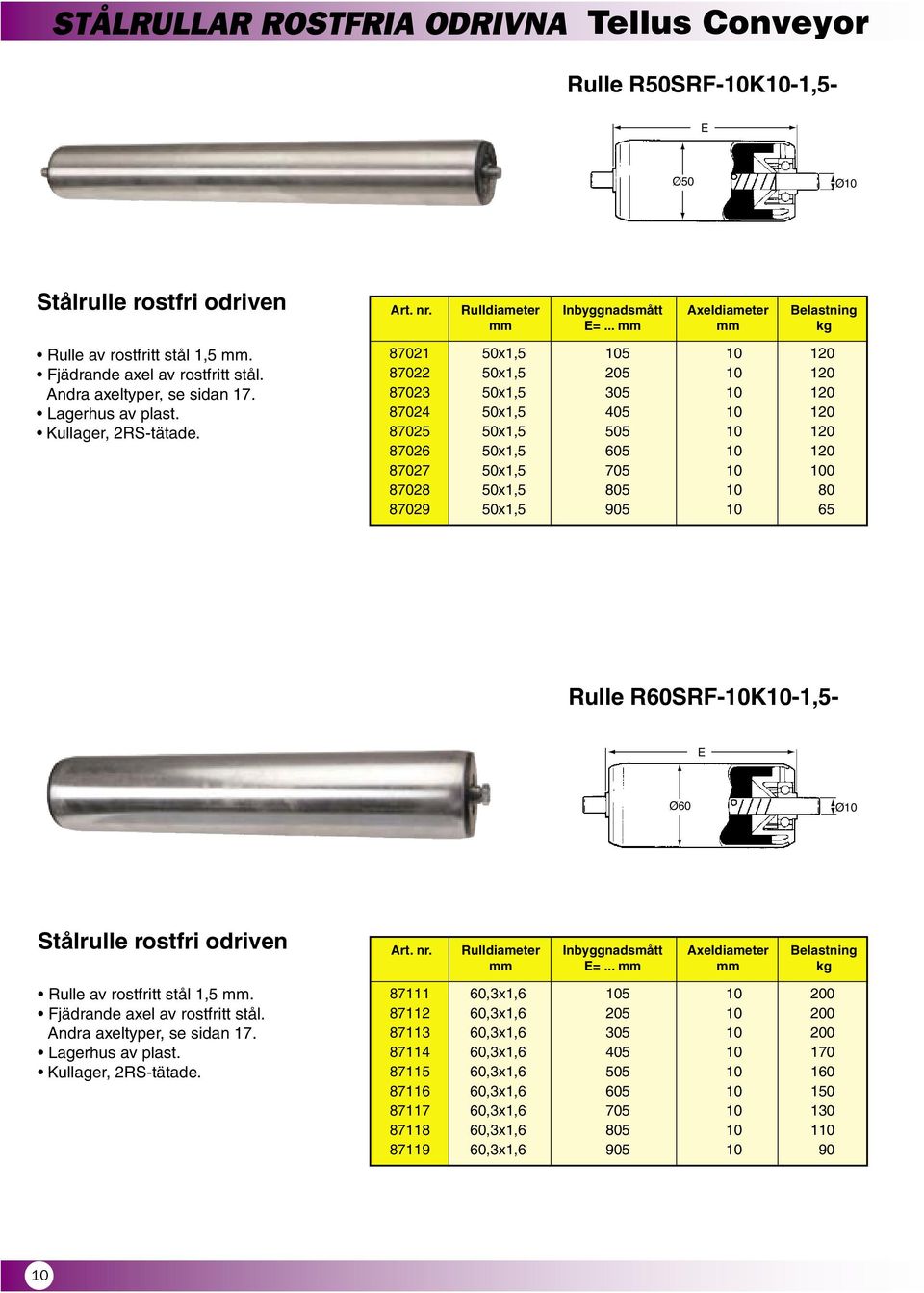

10 STÅLRULLAR ROSTFRIA ODRIVNA Tellus Conveyor Rulle R50SRF-10K10-1,5- Ø50 Ø10 Stålrulle rostfri odriven Rulle av rostfritt stål 1,5. Fjädrande axel av rostfritt stål. Andra axeltyper, se sidan 17. Lagerhus av plast. Kullager, 2RS-tätade. Art. nr. Rulldiameter Inbyggnadsmått Axeldiameter Belastning =... kg x1, x1, x1, x1, x1, x1, x1, x1, x1, Rulle R60SRF-10K10-1,5- Ø60 Ø10 Stålrulle rostfri odriven Rulle av rostfritt stål 1,5. Fjädrande axel av rostfritt stål. Andra axeltyper, se sidan 17. Lagerhus av plast. Kullager, 2RS-tätade. Art. nr. Rulldiameter Inbyggnadsmått Axeldiameter Belastning =... kg ,3x1, ,3x1, ,3x1, ,3x1, ,3x1, ,3x1, ,3x1, ,3x1, ,3x1,

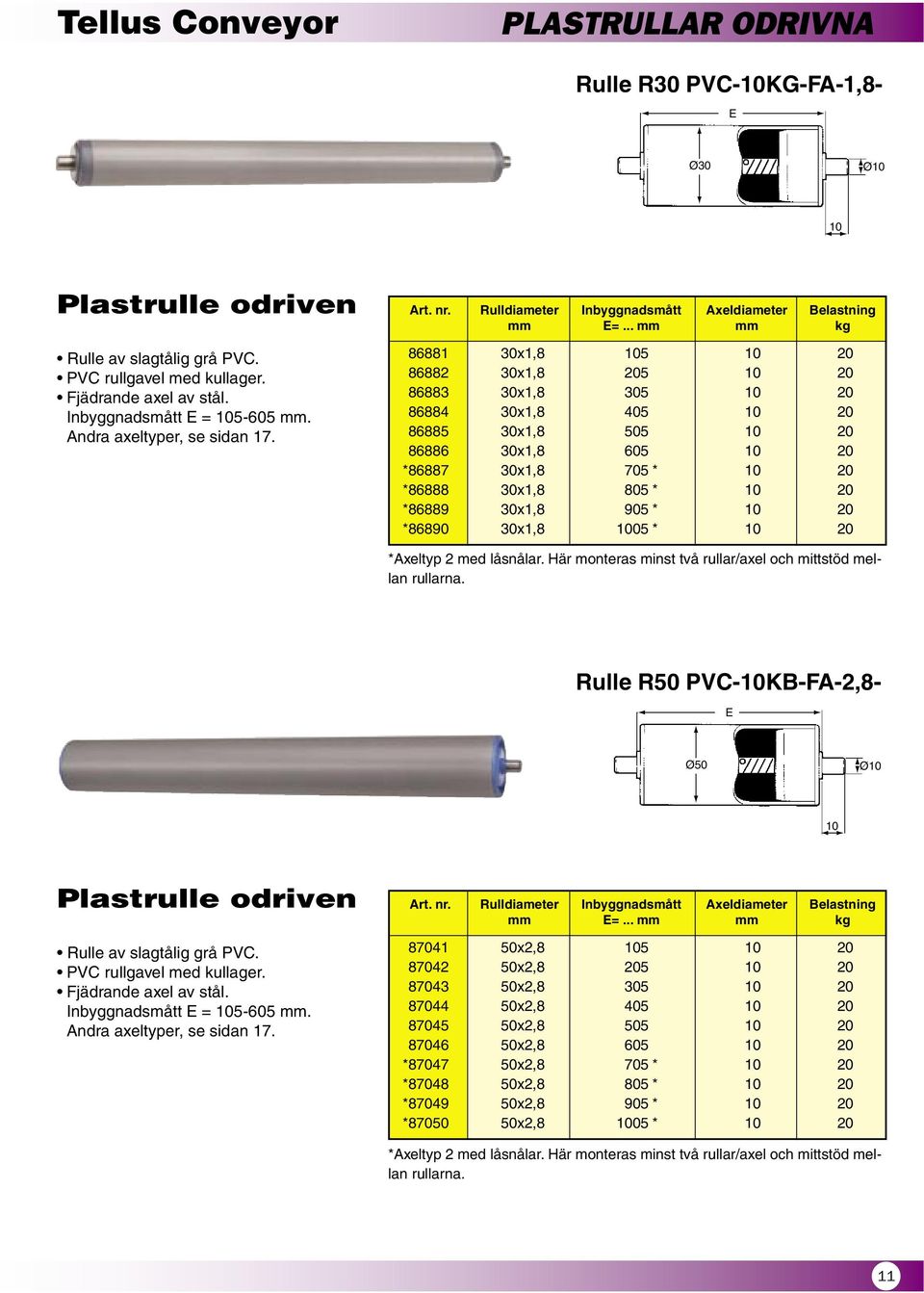

11 Tellus Conveyor PLASTRULLAR ODRIVNA Rulle R30 PVC-10KG-FA-1,8- Ø30 Ø10 10 Plastrulle odriven Rulle av slagtålig grå PVC. PVC rullgavel med kullager. Fjädrande axel av stål. Inbyggnadsmått = Andra axeltyper, se sidan 17. Art. nr. Rulldiameter Inbyggnadsmått Axeldiameter Belastning =... kg x1, x1, x1, x1, x1, x1, * x1,8 705 * * x1,8 805 * * x1,8 905 * * x1, * *Axeltyp 2 med låsnålar. Här monteras minst två rullar/axel och mittstöd mellan rullarna. Rulle R50 PVC-10KB-FA-2,8- Ø50 Ø10 10 Plastrulle odriven Rulle av slagtålig grå PVC. PVC rullgavel med kullager. Fjädrande axel av stål. Inbyggnadsmått = Andra axeltyper, se sidan 17. Art. nr. Rulldiameter Inbyggnadsmått Axeldiameter Belastning =... kg x2, x2, x2, x2, x2, x2, * x2,8 705 * * x2,8 805 * * x2,8 905 * * x2, * *Axeltyp 2 med låsnålar. Här monteras minst två rullar/axel och mittstöd mellan rullarna. 11

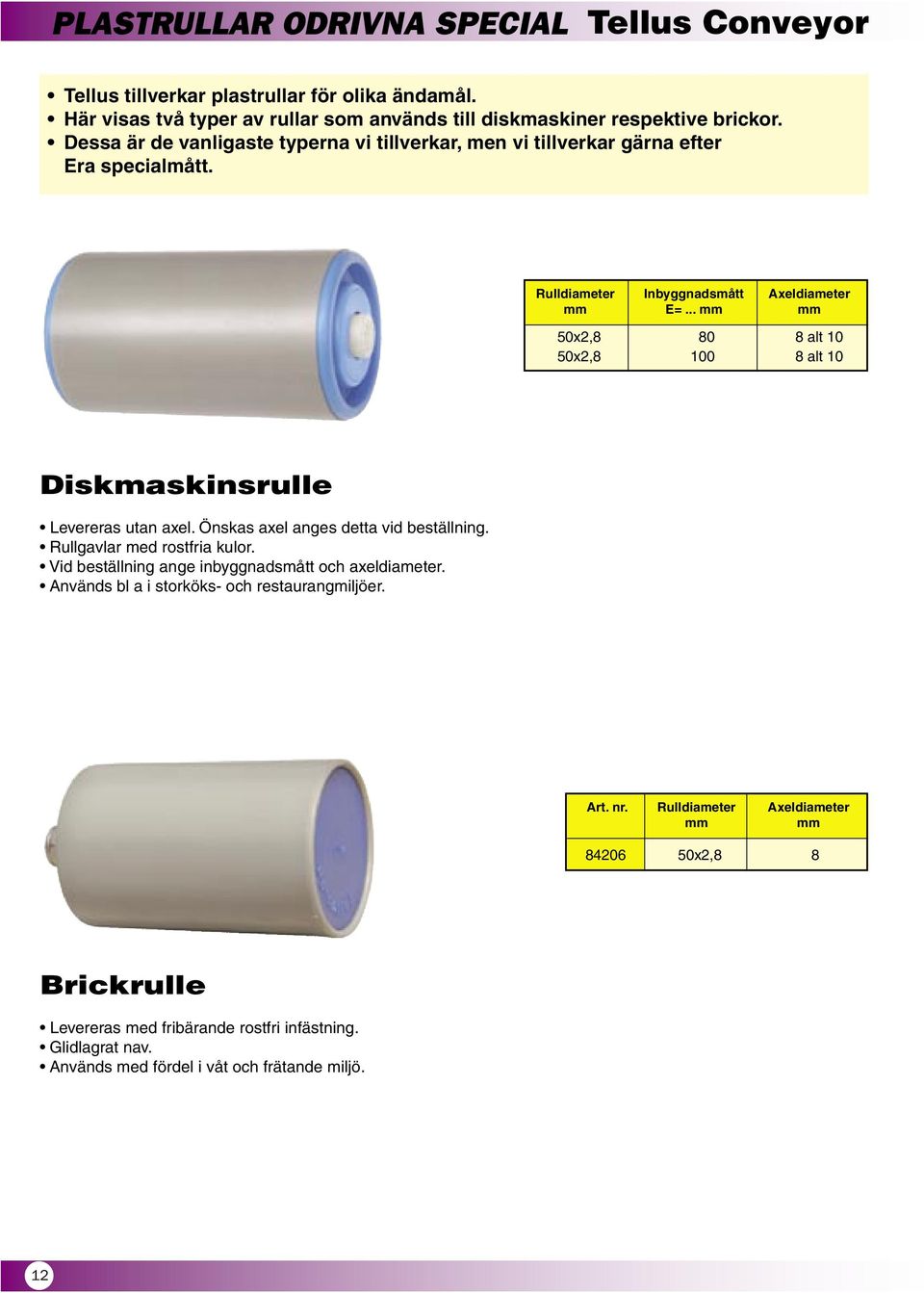

12 PLASTRULLAR ODRIVNA SPCIAL Tellus Conveyor Tellus tillverkar plastrullar för olika ändamål. Här visas två typer av rullar som används till diskmaskiner respektive brickor. Dessa är de vanligaste typerna vi tillverkar, men vi tillverkar gärna efter ra specialmått. Rulldiameter Inbyggnadsmått Axeldiameter =... 50x2, alt 10 50x2, alt 10 Diskmaskinsrulle Levereras utan axel. Önskas axel anges detta vid beställning. Rullgavlar med rostfria kulor. Vid beställning ange inbyggnadsmått och axeldiameter. Används bl a i storköks- och restaurangmiljöer. Art. nr. Rulldiameter Axeldiameter x2,8 8 Brickrulle Levereras med fribärande rostfri infästning. Glidlagrat nav. Används med fördel i våt och frätande miljö. 12

13 Tellus Conveyor BROMSRULLAR SIWS Bromsrullar monteras i lutande rullbanor där hastighetskontroll eftersträvas. Tellus/Seiwes bromsrulle arbetar enligt centrifugalprincipen med progressiv bromsning dvs mycket låg bromsverkan vid låg hastighet och starkt ökad bromsverkan vid högre hastighet. Bromsrullarna monteras direkt mot godset mellan rullarna. För banor till tungt gods t ex lastpallar upp till 1000 kg vid 3,75% lutning. Bromsområde vid 3% banlutning är kg. Levereras komplett inkl. fästplatta. Monteras med pilen i omloppsbanan. Art. nr. Rulldiameter Inbyggnadsmått Axeldiameter Bromsområde =... kg Att välja rätt bromsrulle Läs i nedanstående diagram vilken bromsrulle Ni behöver. Vare sig avsikten är att installera en ny transportbana eller pallställage, eller om Ni vill förbättra det system Ni redan har, så hjälper diagraen här nedan r att finna den optimala lösningen för r lasttransport. Dessa faktorer påverkar lastens hastighet: Typ av bromsrulle (C1 eller C2). Avståndet mellan bromsrullarna. Transportbanans lutning. Har Ni fastlagt dessa tre faktorer finner Ni att hastigheten förblir så gott som oförändrad oavsett vilka laster som transporteras på banan. Genom att studera nedanstående diagram kan Ni lätt beräkna rt bästa alternativ. Typ C1: För allmänt behov. Typ C2: För större hastighetsminskning. kg 2000 C1 l 2% l 2% l 2% l 3% kg 2000 C2 l 2% l 2% l 3% l 2% l 3% l 4% l 3% l 4% l 4% 1500 L x 1,13 L x 1,3 L x 1,5 L x 1, L x 1,13 L x 1,3 L x 1,13 L x 1,5 L x 1,3 L x 1,13 L x 1,5 L x 1,3 L x 1,5 l 3% 1000 L x 1,3 l 3% 1000 l 4% m/min L = Pall-längd I = Lutning L x 1,5 L x 1,13 L x 1,3 L x 1,5 l 4% l 4% ,5 5 7, ,5 m/min OBS! C2 För hastighet över 20 m/min. Låt oss anta att Ni vill beräkna på vilket avstånd bromsrullarna av typ C1 bör placeras i r transportbana. Låt oss också anta att ert gods är 120 cm långt och väger 500 kg. Lutningen på banan är 3%. Vi vill dessutom ha en transporthastighet av ca 17 m/min. Genom att multiplicera godsets längd 120 cm med koefficienten 1,3 får vi avståndet 156 cm. 13

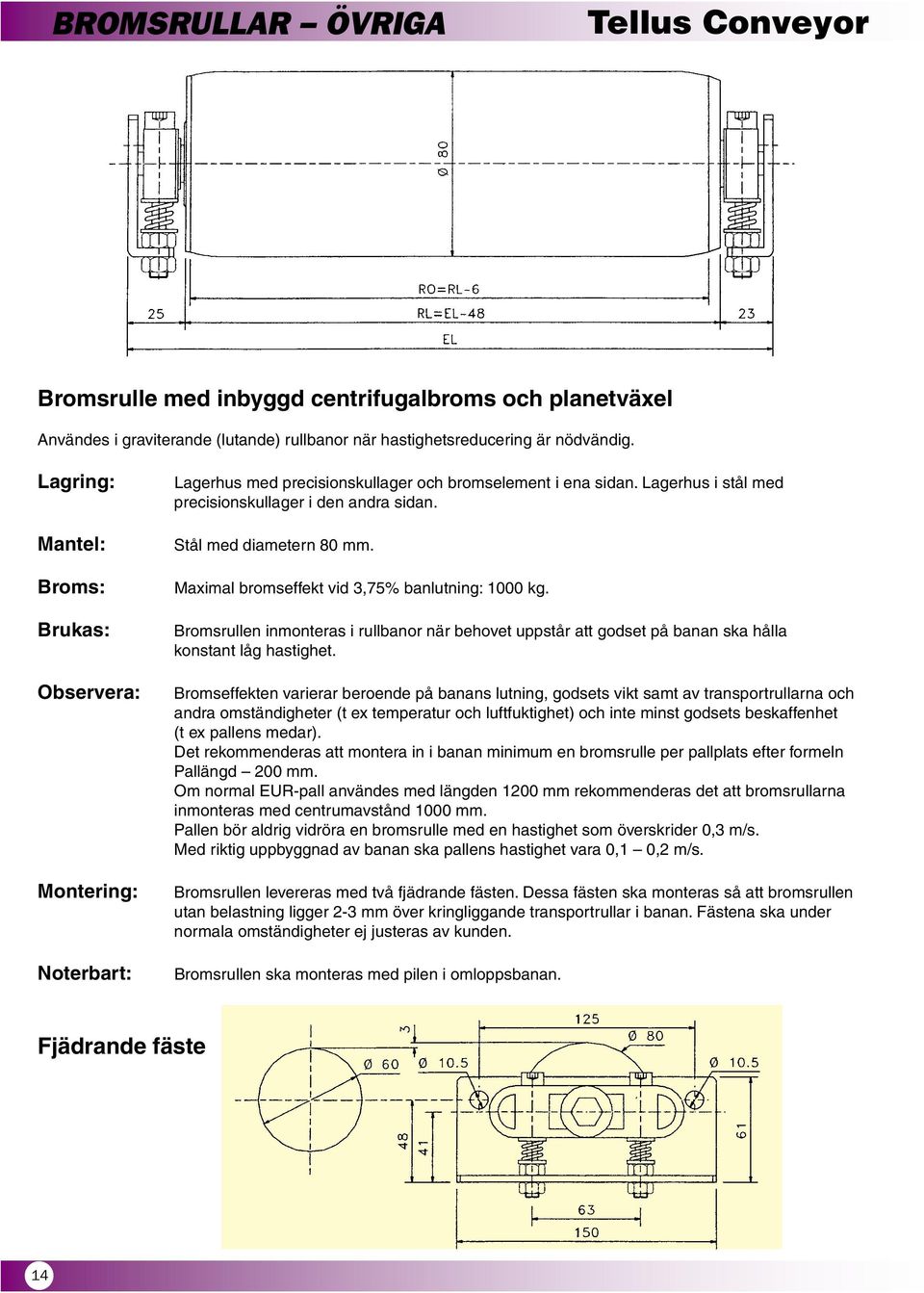

14 BROMSRULLAR ÖVRIGA Tellus Conveyor Bromsrulle med inbyggd centrifugalbroms och planetväxel Användes i graviterande (lutande) rullbanor när hastighetsreducering är nödvändig. Lagring: Mantel: Broms: Brukas: Observera: Montering: Noterbart: Lagerhus med precisionskullager och bromselement i ena sidan. Lagerhus i stål med precisionskullager i den andra sidan. Stål med diametern 80. Maximal bromseffekt vid 3,75% banlutning: 1000 kg. Bromsrullen inmonteras i rullbanor när behovet uppstår att godset på banan ska hålla konstant låg hastighet. Bromseffekten varierar beroende på banans lutning, godsets vikt samt av transportrullarna och andra omständigheter (t ex temperatur och luftfuktighet) och inte minst godsets beskaffenhet (t ex pallens medar). Det rekoenderas att montera in i banan minimum en bromsrulle per pallplats efter formeln Pallängd 200. Om normal UR-pall användes med längden 1200 rekoenderas det att bromsrullarna inmonteras med centrumavstånd Pallen bör aldrig vidröra en bromsrulle med en hastighet som överskrider 0,3 m/s. Med riktig uppbyggnad av banan ska pallens hastighet vara 0,1 0,2 m/s. Bromsrullen levereras med två fjädrande fästen. Dessa fästen ska monteras så att bromsrullen utan belastning ligger 2-3 över kringliggande transportrullar i banan. Fästena ska under normala omständigheter ej justeras av kunden. Bromsrullen ska monteras med pilen i omloppsbanan. Fjädrande fäste 14

15 Tellus Conveyor STÅLRULLAR DRIVNA Rulle RDDK 50SZ-15P-IGM8-1,5- Ø15 Ø50 Stålrulle driven Rulle av elförzinkat stål. Rekoenderad belastning upp till 200 kg/meter. Rullen är avsedd för tvingande drift rulle till rulle. Axel av stål med invändig gänga M8 alternativt M10 i var ände. Tandantal Z14. Passar till kedja 1/2 x 5/16. Andra rullar och drevtyper på begäran. Rulldiameter 50x1,5. Inbyggnadsmått, = på begäran. Axeldiameter 15. Rulle RDDK 80SZ-20P-IGM10-2- Ø20 Ø80 Stålrulle driven Rulle av elförzinkat stål. Gavel odriven sida: Formpressad elförzinkad stål med kullager Gavel driven sida: Dubbelt stålkedjedrev 5/8 x3/8 svetsat i rullens mantel. Tandantal Z15. Passar till kedja 5/8 x3/8. Axel av stål med invändig gänga M10 i var ände. Andra rullar och drevtyper på begäran. Rekoenderad belastning upp till 700 kg /meter. Rulldiameter 80x2. Inbyggnadsmått, = på begäran. Axeldiameter

16 STÅLRULLAR - ACKUMULRAND Tellus Conveyor Ackumulerande stålrullar nkelt kedjedrev Allmänt: Ackumulerande rullar består i ena änden av enkla eller dubbla kedjedrev och ett friktionselement. Detta medger att rullmanteln vid ackumulering kan stå stilla under det att rullens kedjehjul roterar. Rullens periferikraft 4-6 % av godsvikten. Normalt fungerar banan som en driven bana. När godset stannar mot ett stopp, ackumuleras bakomvarande gods. Då stoppet lösgöres transporteras raden av ackumulerat gods fram med mjuk start. Ackumulerande rullar används i kedjedrivna rullbanor som kräver ackumulering och lagring av gods på rullbana. Samtliga storlekar som kan levereras som ackumulerade rullar återfinnns i det drivna sortimentet. Avsedda för medeltungt till tungt gods, t ex lastpallar, lådor, backar och fat. Dubbelt kedjedrev 16

17 Tellus Conveyor AXLTYPR Axlar för rullar Axlar av stål för rullar. Kan levereras i rostfritt stål. FA = Fjädrande axel T2 = Typ 2 låssprintar i båda ändar L t 3 9,5 Levereras som standard på rullar med diameter Axeldiameter Axellängd L * *Övriga axeldiametrar på begäran. Levereras på begäran. Axeldiameter Axellängd L x t , x t + 23 IGM = Invändigt gängad axel UGM = Utvändigt gängad axel Levereras på begäran. Levereras på begäran. Axeldiameter Gänga Axellängd Gänglängd 12 M 8 = M10/12 = Axeldiameter Gänga Axellängd Gänglängd 10 M 10 L = +2xt M 16 L = +2xt M 20 L = +2xt NV = Nyckelvidd/grepp Dubbelsidigt planade axeländar. Avsedda för ramverk med spår. Levereras på begäran. Axeldiameter Axellängd Nyckel- Nyckel vidd djup * Axeldiameter på begäran. 17

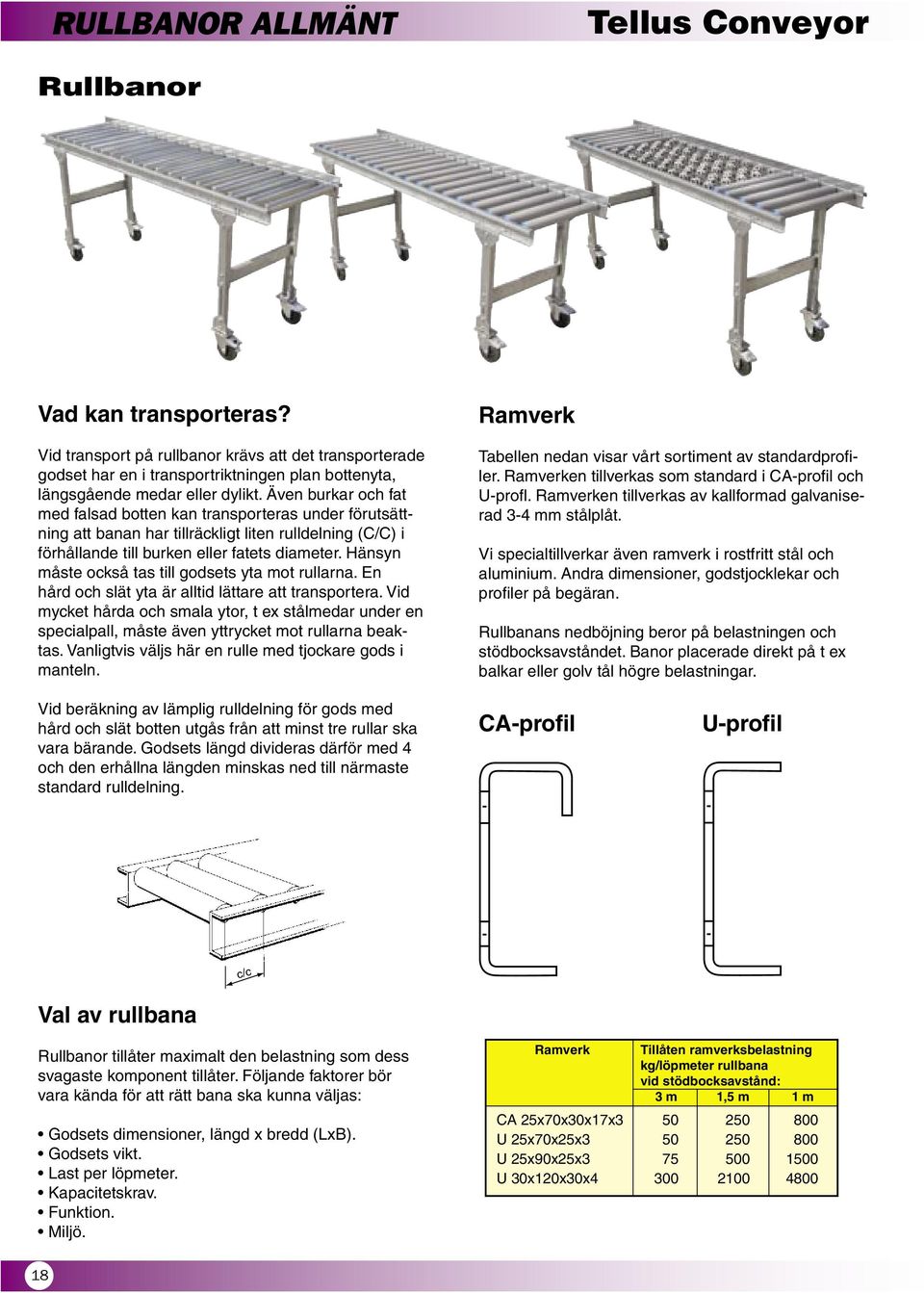

18 RULLBANOR ALLMÄNT Tellus Conveyor Rullbanor Vad kan transporteras? Vid transport på rullbanor krävs att det transporterade godset har en i transportriktningen plan bottenyta, längsgående medar eller dylikt. Även burkar och fat med falsad botten kan transporteras under förutsättning att banan har tillräckligt liten rulldelning (C/C) i förhållande till burken eller fatets diameter. Hänsyn måste också tas till godsets yta mot rullarna. n hård och slät yta är alltid lättare att transportera. Vid mycket hårda och smala ytor, t ex stålmedar under en specialpall, måste även yttrycket mot rullarna beaktas. Vanligtvis väljs här en rulle med tjockare gods i manteln. Ramverk Tabellen nedan visar vårt sortiment av standardprofiler. Ramverken tillverkas som standard i CA-profil och U-profl. Ramverken tillverkas av kallformad galvaniserad 3-4 stålplåt. Vi specialtillverkar även ramverk i rostfritt stål och aluminium. Andra dimensioner, godstjocklekar och profiler på begäran. Rullbanans nedböjning beror på belastningen och stödbocksavståndet. Banor placerade direkt på t ex balkar eller golv tål högre belastningar. Vid beräkning av lämplig rulldelning för gods med hård och slät botten utgås från att minst tre rullar ska vara bärande. Godsets längd divideras därför med 4 och den erhållna längden minskas ned till närmaste standard rulldelning. CA-profil U-profil c/c Val av rullbana Rullbanor tillåter maximalt den belastning som dess svagaste komponent tillåter. Följande faktorer bör vara kända för att rätt bana ska kunna väljas: Godsets dimensioner, längd x bredd (LxB). Godsets vikt. Last per löpmeter. Kapacitetskrav. Funktion. Miljö. Ramverk Tillåten ramverksbelastning kg/löpmeter rullbana vid stödbocksavstånd: 3 m 1,5 m 1 m CA 25x70x30x17x U 25x70x25x U 25x90x25x U 30x120x30x

19 Tellus Conveyor RULLBANOR ALLMÄNT Ramverk CA-profil Tillverkade av kallformad galvaniserad 3-4 stålplåt. CA.70-C/C 26 CA.70-C/C 34 Ramverk U-profil U.70-C/C 26 U.90-C/C 52/26 U.120-C/C 26 13,0 26,0 c/c ,0 76,5±0,2 30±0,3 Ø 10,2 Ø 8,2 19

20 RULLBANOR STÅL Rullbana RB 76-16/90 Stålrullbanor Rullbana RB 76-16/120 Stålrullbanor Avsedda för medeltungt gods t ex lådor, paket, backar, lastpallar och fat. Tillämpliga stödbockar, se sidan 25. Tellus Conveyor /60 U.120-C/C 26 Rulldelning C/C Tillåten rullbelastning kg/löpmeter vid rullängd Banans totalbredd + 50/ Rulldelning C/C Tillåten rullbelastning kg/löpmeter U.90-C/C 52/26 OBS! Användes U.90 gäller 50 % av värden i tabellen. Rullbana RB 76-20/120 Stålrullbanor Avsedd för tung hantering t ex lådor, backar, lastpallar och fat. Tillämpliga stödbockar, se sidan 25. U.120-C/C Rulldelning C/C Tillåten rullbelastning kg/löpmeter vid rullängd Banans totalbredd + 50/ Rulldelning Tillåten rullbelastning kg/löpmeter C/C

21 Tellus Conveyor RULLBANOR ODRIVNA Odrivna rullbanor Banan tillverkas i moduler med längdmåtten 986, 1496, 1972, 2482 och Skarvning och kapning sker till önskad längd. Rullbana RB 30-10/CA70 Stål- alternativt plastrullbana Avsedda för lätt gods. Tillämpliga stödbockar, se sidan Rulldelning Tillåten rullbelastning kg/löpmeter vid rullängd C/C Banans totalbredd * Med plastrulle R30PVC-10 gäller belastningen 10% av ovanstående. Odrivna rullbanor Banan tillverkas i moduler med längdmåtten 988, 1482, 1976, 2496 och Skarvning och kapning sker till önskad längd. Rullbana RB 50-10/CA70 Stål- alternativt plastrullbana Rullbana RB 50-10/90 Stål- alternativt plastrullbana Avsedda för lätt till medeltungt gods, t ex lådor, paket och backar. Tillämpliga stödbockar, se sidan H /60 Rulldelning C/C Tillåten rullbelastning kg/löpmeter vid rullängd Banans totalbredd + 50/ * Med plastrulle R30PVC-10 gäller belastningen 10% av ovanstående. Rullbana RB 60-12/90 Stålrullbana Rullbana RB 60-15/120 Stålrullbana Avsedda för medeltungt till tungt gods, t ex lådor, paket, backar, lastpallar och fat. Tillämpliga stödbockar, se sidan /60 Rulldelning C/C Tillåten rullbelastning kg/löpmeter vid rullängd Banans totalbredd + 50/ Rulldelning C/C Tillåten rullbelastning kg/löpmeter efter omräkning

22 RULLBANOR ODRIVNA Tellus Conveyor Odrivna rullbanekurvor med stål- och plastrullar Rullbanekurva RBK 30-10/U.70 Stål- och plastrullkurvor Avsedda för lättare styckegods såsom lådor, backar Kurvvinkel 90 grader (standard). Fr o m banbredd 405 levereras rullkurvan med delade rullar Rulldelning C/C Tillåten rullbelastning* kg/löpmeter vid rullängd , , *Med plastrulle R30PVC-10 gäller belastningen 10% av ovanstående. R 800 Rullbanekurva RBK 50-10/U.70 Rullbanekurva RBK 50-10/90 Avsedda för medeltungt gods t ex lådor och backar Kurvvinkel 90 grader (standard). Fr o m banbredd 405 levereras rullkurvan med delade rullar Rulldelning C/C Tillåten rullbelastning* kg/löpmeter vid rullängd , , *Med plastrulle R50PVC-10 gäller belastningen 10% av ovanstående. R 800 Rullbanekurva RBK 76-16/90 Stålrullkurva Avsedda för medeltungt gods t ex lådor, backar, lastpallar och fat Kurvvinkel 90 grader (standard). Fr o m banbredd 405 levereras rullkurvan med delade rullar. 50 c/c Rulldelning C/C Tillåten rullbelastning* kg/löpmeter vid rullängd , , Rj = 1250 Övriga rulldiameter på begäran. 22

23 Tellus Conveyor TILLBHÖR Stödbock L Avsedd för lätt till medeltung godshantering. Steglöst inställningsbara i höjd. Tillverkad av galvad plåt. Stödbockens överdel tillåter banlutningar upp till 20 grader. Art. nr. -mått Typ genhöjd L L L L L L L L L Art. nr. -mått Typ genhöjd L L L L L L L L L Art. nr. -mått Typ genhöjd L L L L L L L L L Art. nr. -mått Typ genhöjd L L L L L L L L L Art. nr. -mått Typ genhöjd L L L L L L L L L * Övriga höjder och bredder på begäran. 23

24 TILLBHÖR Tellus Conveyor Stödbock T Avsedd för medeltung till tung godshantering. Steglöst inställningsbara i höjd. Tillverkad av galvad plåt. Stödbockens överdel tillåter banlutningar upp till 5 grader. Art. nr. -mått Typ genhöjd T T T T T T T T Art. nr. -mått Typ genhöjd T T T T T T T T Art. nr. -mått Typ genhöjd T T T T T T T T Art. nr. -mått Typ genhöjd T T T T T T T T * Övriga höjder och bredder på begäran. 24

25 Tellus Conveyor TILLBHÖR Styrflänsar 20 D d B Styrflänsar för bl a instyrning av lastpallar och styrning av långt gods. Kan levereras till 76 och 80 rullar. Art. nr. Styrfläns för d D B rulldiameter Sidoavvisare Monteras på våra hjul- och rullbanor, kurvor och transportörer. Tillverkas i följande dimensioner: L-25x40x3. Passar för de flesta typer och gods. Avvisaren fästes direkt mot banans ramverk. Rullstödbock Praktisk, flyttbar rullstödbock. Används vid hantering av långa arbetsstycken t ex stångmaterial. Passar till rullar med inbyggnadsmått Art. nr. Rullängd Höjd , 405, Fasta stopp Avsedda för t ex lådor, backar och pallar. Skruvas fast i rullbanans ramverk. Benämning Bantyp Höjd över rulle Fast L-stopp För odrivna och 40 drivna rullbanor 25

26 HJULBANOR OCH HJULBANKURVOR LÄTT GODS Allmänt Standard eller special Tellus tillverkar hjulbanor av olika slag för såväl lätt som tungt gods, virkespaket, formflaskor för gjuterier etc. Hjulbanor för lätt gods är ofta uppbyggda med ramverk, tvärstag och stödbockar av saa typ som för rullbanor. Bredden är även densaa för de båda bantyperna i standardutförande så att de enkelt kan kombineras. På begäran tillverkas andra utföranden och längder av hjulbanor. Avsedd för lätt gods, t ex lådor och kartonger. Hjultyper: Plast och stål. Ramverk i kallformad U-profil U25x70x25x3. Banan tillverkas i längder om 988, 1482, 1976, 2496 och Speciallängder skarvas/kapas till önskad längd på begäran H c/c Hur många hjul erfordras? Antalet hjul per löpmeter bana bestäms bl a av godsvikten. I tabellen nedan framgår, hur stor belastning som kan tillåtas på varje hjul. Distansrör av plast placeras mellan hjul på saa axel. Standardaxlarna är av stål och har låssprint i båda ändar. Tabell 1 Hjultyp och bygghöjd Hjultyp Belastning Bygghöjd Ramverk kg /hjul LRK U 25x70x25x3 plast LRB U 25x70x25x3 stål Kan även levereras med guibeklädnad. ( = Guiring). Tabell 2 Hjulbanor -mått Hjuldelning Antal hjul C/C per axel / / / / / / / / / / / / / / / /6 Hjulbanekurva HBK Hjulbanekurva för hjulbanor typ HB. Banbredd och hjultyp är lika som i anslutna raka banor typ HB. Standardkurvor 45, 60 och 90 grader. Kurvradie Ri = 800. C/C 52,5 på innerprofilen. -mått Hjuldelning Antal hjul C/C hjul/axel c/c R ,5 4/ / ,5 5/ / ,5 6/ / ,5 7/ /

27 Tellus Conveyor HJULBANOR TUNGT GODS Hjulbanor för tungt gods Godset transporteras direkt på hjulen eller på uppoch nedvända U-profiler som placeras på hjulen. Levereras i standardlängder 2000 och Övriga längder levereras på begäran. Används bl a till virkespaket. L c/c Benämning Hjultyp Belastning Bygghöjd Ramverk stålhjul kg /meter 601A 85JK U 25x70x25x3 601B 130JK L 85x40x4 Hjulbanor Tellus HB 601A Hjulbanor Tellus HB 601B Monterad med kullagrade stålhjul, diameter 85. Hjulens banbredd 30. Kullager K-16, Z-RS tätade. Axelhål 16. Navlängd 42. Distansrör ,5. Axel M10, låsmutter. Banlängd 2000 och Total banbredd inkl ramverk 93. Hjulen monteras med C/C-mått 100 alternativt tvärstag /3 meter bana ingår. Banorna levereras färdigmonterade. Kan även levereras med C/C-mått 150, 220 samt 250. Monterad med kullagrade stålhjul, diameter 130. Hjulens banbredd 40. Kullager K-16, Z-RS tätade. Axelhål 16. Navlängd 53. Distansrör ,5. Axel M10, låsmutter. Banlängd 2000 och Total banbredd inkl. ramverk 134. Hjulen monteras med C/C-mått 150 alternativt tvärstag /3 meter bana ingår. Banorna levereras färdigmonterade. Tillbehör Lastbärare av obehandlat stål typ UP 80 (U-profil). Lösa hjul. Skarvplåtar för skarvning av flera bandelar. 27

28 RULLISTR OCH HJULLISTR Tellus Conveyor Rullister 55 L Avsedd för att användas som pålastningsstationer där godset hanteras med gaffelvagnar eller truckar. Belastning vid 1 meter stödavstånd max 150 kg /meter. Vid helt understödd list max 1300 kg /meter. Bild Rulltyp Belastning Bygghöjd Ramverk nr. kg /hjul 1 R , U 60x111x60x4 Hjullister för lätt gods Avsedd för hantering av lätt gods som lådor, kartonger, plastbackar etc. Ramverk av kallformad U-profil U25x70x25x3. Standard: C/C-mått 50, 75, 100, 125 och Bild Rulltyp Belastning Bygghöjd Ramverk nr. kg /hjul LRK U 25x70x25x3 plast 2 LRB U 25x70x25x3 stål* * Kan även levereras med guibeklädnad. ( = Guiring). L c/c 70 H

29 Tellus Conveyor HJUL Hjul för hjulbanor och rullister ,2 48 8,2 48 8, Ø16 Ø10 Ø85 Ø16 Ø10 Ø130 42,5 53,5 Ritning Bild Art. nr. Hjultyp Hjulmantel Belastning Axeldiameter/ gen vikt nr. nr. kg /hjul navlängd /st LRK plast 10 8/24 0, LRB stål 20 8/24 0, LRB 48-08G guiring 20 8/24 0, JK stål 300 * 10/42,5 0, JK stål 800 * 53,5 1,9 *Navlängd beräknad inkl distansrör. 29

30 RULLBANOR ODRIVNA FLXIBANOR Flexiconveyor n flexibel rullbana för hantering av styckegods såsom lådor, paket, backar etc. Banan är böjlig i sidled och kan bl a formas till en S-kurva. Banan levereras med 10 stycken länkhjul, varav 6 stycken med broms. Banan är ställbar i höjd mellan Banan kan förlängas med flera enheter av komplett bana eller förlängningsmoduler. Specifikation Art.nr: Bredd: 500 Min längd: 4250 Min höjd: 795 Max höjd: 925 Antal hjul /axel: 6 st Hjuldiameter: 38 Belastning: 600 kg /m gen vikt: 80 kg C/C hjul vid min längd: 35 C/C hjul vid max längd: 130 Flexiconveyor förlängningsmodul Art.nr: Bredd: 500 Min längd: 330 Max längd: 990 C/C hjul vid min längd: 35 C/C hjul vid max längd:

31 Tellus Conveyor ROLLFLX ALLVÄGSRULLAR Rollflex allvägsrullar Rollflexrullar tillverkas i polyacetal (POM) i dimensionerna 50, 60, 80 och 120. Rullar 60 kan även erhållas i mjuk polyuretan (PUR) för hantering av ytkänsliga material. Klarar temperaturer från 15 C till + 80 C. Rollflexrullarna monteras som standard i duplexutförande med C/C 100 i U-profiler av galvad plåt. Levereras i längder om 1000 samt som komplement med endast ett duplexpar monterat. Lämpliga användningsområden för allvägsrullar är t ex metallindustri, elektronikindustri, guiindustri, trä- och möbelindustri, vid packetering av mat eller gods samt vid alla tillfällen när behov av att vrida och sidoförskjuta gods uppstår. 31

32 ROLLFLX ALLVÄGSRULLAR Tellus Conveyor Duplexrullprofiler (10 stycken hjulpar/profil) Rollflex allvägsrullen är grundkomponenten i Rollflex materialhanteringssystem. Rollflex-systemet bidrar til en rationell och effektiv materialhantering inom de flesta branschområden där godset har plan bottenyta. Godset kan enkelt förflyttas i önskad riktning samt roteras. Art.nr. Diameter Material Längd på Belastning Belastning profil kg /rulle kg /m POM POM PUR POM Duplexprofil (1 st hjulpar /profil) Rollflex med diameter har stoe av polyacetal och rullelement av polyacetal (POM) eller mjukare polyuretan (PUR). PUR-softrullens rullelement har hylsor av polyacetal. Rollflex med diameter 120 är kullagrad. Rullelementens axlar är av rostfritt stål. Rollflex allvägsrulle har en öppen konstruktion som ger lång livslängd. Dubbelmontage ger den bästa funktionen. Rollflex appliceras i mönster som anpassas till förutsättningarna och kraven det finns många placeringsalternativ. Rollflex-rullarna är skyddade i ett flertal länder. Förslag på placeringsmönster lämnas på begäran. Art.nr. Diameter Material Längd på Belastning profil kg /rulle POM POM PUR POM POM C A Diameter A 60,0 70,0 90,0 130,0 B 56,0 68,8 78,0 123,0 C 35,0 40,0 50,0 70,0 B 32

33 Tellus Conveyor Simplexrulle för lätt last ROLLFLX ALLVÄGSRULLAR F D Ø Art.nr Diameter *** Material *POM *POM **PUR *POM *POM D 50,0 60,0 60,0 80, ,3 8,3 8,3 8,3 12 F 19,5 25,0 25,0 30,0 60 Belastning rulle/kg * Polyacetal. ** Polyureten. *** Går även att få i SD-utförande (antistat). Duplexrulle 50, 60 och 80 Duplexrulle för lätt till medeltungt gods. G (bredd) 1 2 Duplexrulle 120 Duplexrulle för tung last A-A Art.nr (bild 1) (bild 2) (bild 3) Diameter *** Material *POM *POM **PUR *POM *POM G (bredd) 39,0 51,0 51, Belastning rulle/kg * Polyacetal. ** Polyureten. *** Går även att få i SD-utförande (antistat). 33

34 RULLBANOR DRIVNA Tellus Conveyor Tellus Conveyor tillhandahåller drivna rullbanor med olika drivsystem och banlängder. Nedan följer några exempel på vad vi kan leverera. Har Ni specifika önskemål om drivning, andra längder och liknande, är Ni välkoen att kontakta oss för vidare information och offert. Kedjedriven rullbana Dubbeldriven rullbana med stålrullar. Användningsområde: kartonger, plastbackar, behållare, lättare pallar. Drivning sker med kedja, rulle till rulle. Denna typ av drift medger stegmatning med tvingande drift. Specifikation Rullar: Drevtyp: Drev: Rulle 50 : Rulle 80 : Kapacitet: Ramverk: Höjdområde: Stål elförzinkade 50 och 80. Dubbelt kedjedrev i stål, svetsad i rullmantel. 2x1/2, Z=14 kuggar. Monteras minsta C/C 76,2. Monteras minsta C/C 101, kg /m utbredd last. Galvade U-profiler (anges vid beställning). Våra enheter följer U-maskindirektivet 98/37/C med tilläggsbilaga 2B. Motor Motortyp: ffekt: Hastighet: Kuggväxel. 0,37 kw, 230 alternativt 400 V, 0,55 kw, 230 alternativt 400 V (anges vid beställning) meter/minut (anges vid beställning). Övrigt Ingreppsskydd vid driv- och vändände och längs med drivsida ingår (för att minska risken för klämskador). Tillverkardeklaration med C-märkning. Disponibel Utvändig Motor Rulle Nominell banlängd banbredd bredd kw , , , , , , , , , ,0 34

35 Tellus Conveyor RULLBANOR DRIVNA Flatremsdriven rullbana Friktionsdriven (flatrem) rullbana med stålrullar. Används till flyttning av kartonger, plastbackar, behållare. Drivning sker med friktionsrem mot rullarnas undersida. Medger ackumulering av gods på banan. C-deklaration av levererade komponenter. Ingreppsskydd vid driv- och vändände och längs med drivsida ingår (för att minska risken för klämskador). Specifikation Rullar: Montering: Ramverk: Kapacitet: Höjdområde: Stödbockar: Motor Motortyp: ffekt: Hastighet: Stål sendzimirförzinkad 50 och 80. Rullarna monteras C/C 104 som standard. Galvade U-profiler U25x90x25x kg /m utbredd last (anges vid beställning). Galvad plåt i standardutförande. Våra enheter följer U-maskindirektivet 98/37/C med tilläggsbilaga 2B. Kuggväxel. 0,25 kw, 230 alternativt 400 V samt vid banlängd längre än 5 meter användes 0,37 kw, 230 alternativt 400 V (anges vid beställning) meter/minut (anges vid beställning). Disponibel Utvändig Motor Rulle Nominell banlängd banbredd bredd kw ,25/0, ,25/0, ,25/0, ,25/0, ,25/0, ,25/0,

36 BANDTRANSPORTÖRR Tellus Conveyor Bandtansportörer Bandtransportör byggd på plåtbädd. Driven med eltrua. Används till transport av kartonger, plastbackar, behållare. Tillverkardeklaration med C-märkning. Knappsats för start och stopp med inbyggt motorskydd ingår. Specifikation Material: Plåt 3. ltrua: 113. Vändrulle 113. ffekt: 0,16 kw, 230/400 V (kan även levereras 1x230 V). Kapacitet: 20 kg/m utbredd last. Transportband: Slätt PVC-band. Hastighet: Fast bandhastighet 12 meter /minut. Höjdområde: 800 +/ 25. Benstöd: Till 2 och 3 meters banor ingår 2 stycken, till 5 meters ingår 3 stycken. Ytbehandling: Lackerad i RAL Våra enheter följer U-maskindirektivet 98/37/C med tilläggsbilaga 2B. ffektiv Utvändig Motor Banlängd banbredd bredd kw , , , , , ,

37 Tellus Conveyor ÖVRIGT KULRULLAR Kulrullar Hus och lock av förzinkat stål (B). Rostfria kulor (C). Helt i rostfritt (R). Lagerskålen och dess småkulor är av härdat eller rostfritt stål. Finns med plastkula. ffektiv tätning under locket skyddar kulor, lagerskål och hus mot inträngande da och smuts. Kulbord levereras på begäran. Helt i förzinkat stål stålkulor Typ Diameter Höjd Helt i förzinkat stål rostfria stålkulor Helt i rostfritt stål Max last kg/st Kula d w Hus D Lock D 1 a Lock b Från bord till kultopp KU 15 C KU 15 R ±0, ,8 6,3 9,5±0,2 21 0,038 KU 15 B ±0, ,8 6,3 9,5±0,2 21,5 0,038 KU 22 C KU 22 R ±0, ,8 5,5 9,8±0,2 30,5 0,132 KU 22 B ±0, ,8 5,5 9,8±0,2 29,5 0,132 KU 30 C KU 30 R ±0, ,3 13,8±0,3 36,8 0,265 KU 30 B ±0, ,3 13,8±0,3 37,5 0,265 KU 45 C ±0, ,0±0,4 53,5 0,720 KU 45 B ±0, ,0±0,4 54,0 0,720 h Tot. H Vikt ca kg/st d w h Typ Art. nr. H a b KU 15 B KU 22 B KU 30 B KU 45 B KU 15 C KU 22 C KU 30 C KU 45 C D KU 15 R KU 22 R KU 30 R D 1 37

38 ÖVRIGT RÄLSHJUL Tellus Conveyor Rälshjul och V-hjul Gjutna stålhjul för gaffel- eller fribärande montering. Max hastighet 6 km/h. Max 4 distans mellan fläns och räls, på varje sida. Dubbla kullager; fribärande hjulen har två olika lager, enligt tabell nedan. V-hjul för 90 vinkelhjärn. Axlar med smörjnippel. Rälshjul (bild 1) Bandiam x bredd Flänsdiam x bredd Belastning kg Axelhål x navbredd Navdiameter Navhål utan kullager Art. nr. Gaffelmont 105 x x x x x x x x x x x x x x x x x x x x x x x x Fribärande montering 200 x x x , x 18/62 x x x x , x 20/80 x x x x , x 21/85 x x x x , x 21/100 x V-hjul (bild 2 + 3) Flänsdiam x bredd Belastning kg V-öppning Axelhål Navbredd V-hjul Art. nr. Axlar till V-hjul 100 x x x x x x x x x

39 Tellus Conveyor Försäljningsvillkor FÖRSÄLJNINGSVILLKOR Priser: Priser enligt särskild prislista eller avtal. Moms tillkoer på våra priser. Reservation för prisförändringar som Tellus Conveyor inte kan påverka, t ex ändrade råvarupriser eller valutaförändringar. Priserna gäller fritt vårt lager. Betalning: 30 dagar netto om ej annat överenskoits. Vid betalning efter förfallodagen debiteras dröjsmålsränta med 2% per månad. Alla varor förblir Tellus Conveyors egendom till dess full betalning erhållits. Sortiment: Leveranstider: Leveransvillkor: Vi reserverar oss för mått- och tekniska förändringar då kompletterings- och utvecklingsförändringar ständigt fortgår. I katalogen angivna cirkamått och belastningsvärden lämnas utan förbindelse. Leverans sker normalt inom 1 2 veckor efter r beställning av standardartiklar. Vid beställning av större kvantiteter eller produkter som inte ingår i vårt standardsortiment sker leverans efter överenskoelse. Fritt vårt lager exklusive emballage samt enligt allmänna leveransbestäelser, för närvarande NL 01. Anmärkningar ska delges oss senast 14 dagar efter det att varan mottagits. Returer accepteras endast efter kontakt med oss. Övrigt: Reservation för feltryck eller eventuella förändringar. Tellus Hjul & Trade AB ÅKRSBRGA STOCKHOLM GÖTBORG MALMÖ SUNDSVALL Huvudkontor Butik/Förs.kontor Butik/Förs.kontor Butik/Förs.kontor Butik/Förs.kontor Hjulvägen 1 S:t Göransgatan 69 Mölndalsvägen 17 Lundavägen 13 Trafikgatan 11 S Åkersberga Stockholm Göteborg Malmö Sundsvall Tel Tel Tel Tel Tel Fax Fax Fax Fax Fax post: home@tellus.se sthlm@tellus.se west@tellus.se syd@tellus.se norr@tellus.se 39

40 ANTCKNINGAR Tellus Conveyor 40

41 Tellus Conveyor ANTCKNINGAR 41

42 ANTCKNINGAR Tellus Conveyor 42

43

44 Övriga produkter från Tellus Hjul Vagnar Lådor Tippbehållare Speglar Tellus Hjul & Trade AB ÅKRSBRGA Huvudkontor Hjulvägen Åkersberga Fax post: home@tellus.se STOCKHOLM Butik/Förs.kontor S:t Göransgatan Stockholm Fax sthlm@tellus.se GÖTBORG Butik/Förs.kontor Mölndalsvägen Göteborg Fax west@tellus.se SUNDSVALL Butik/Förs.kontor Trafikgatan Sundsvall Fax norr@tellus.se MALMÖ Butik/Förs.kontor Lundavägen Malmö Fax syd@tellus.se TLLUS CONVYOR Gullivervägen Järfälla /61 Fax conveyor@tellus.se
