1 Svenska Deutsch Français English mobile The difference is on the inside...

2 Analys Beräkning Prototyp Kontroll

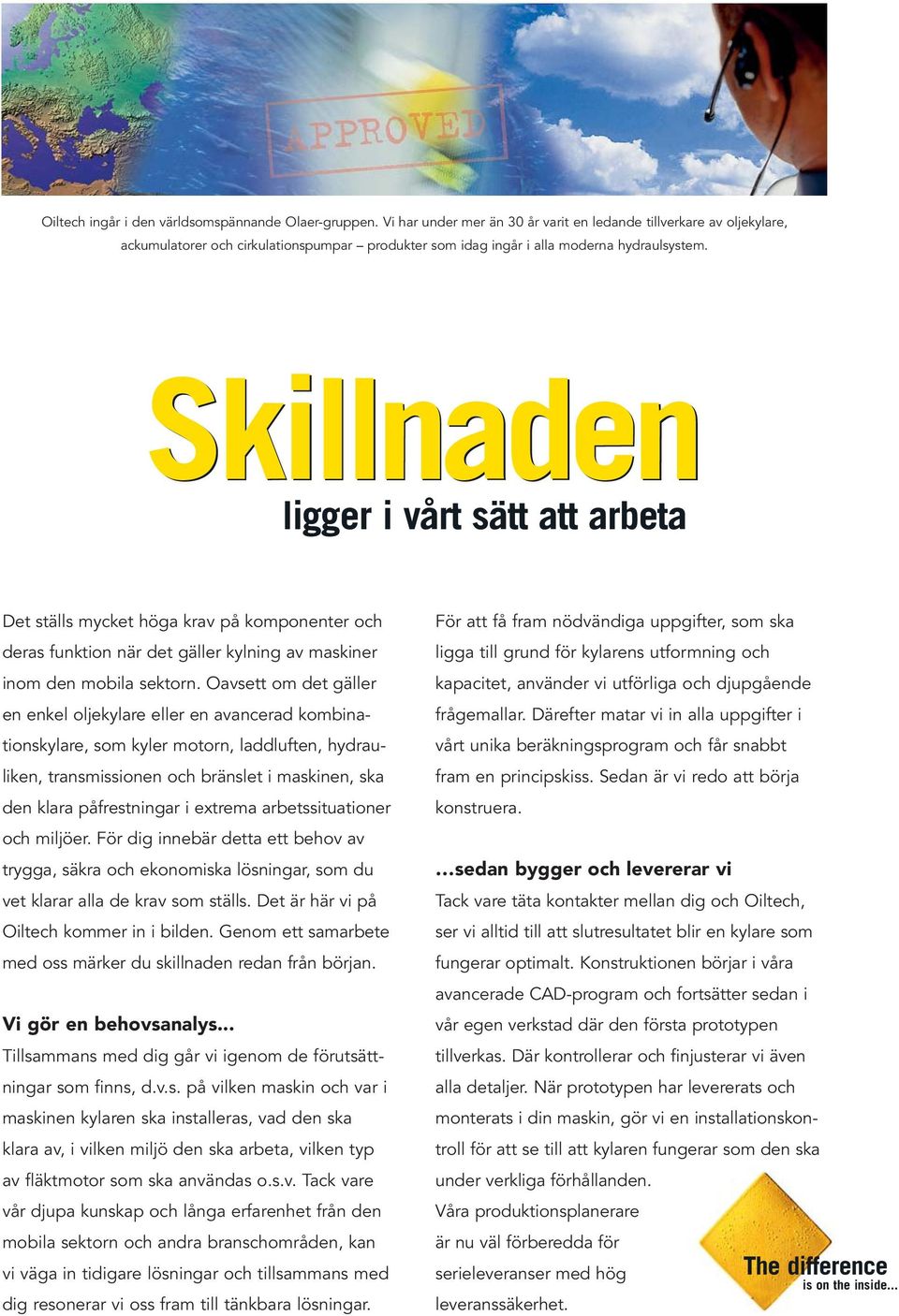

3 Oiltech ingår i den världsomspännande Olaer-gruppen. Vi har under mer än 30 år varit en ledande tillverkare av oljekylare, ackumulatorer och cirkulationspumpar produkter som idag ingår i alla moderna hydraulsystem. Skillnaden Skillnaden ligger i vårt sätt att arbeta Det ställs mycket höga krav på komponenter och deras funktion när det gäller kylning av maskiner inom den mobila sektorn. Oavsett om det gäller en enkel oljekylare eller en avancerad kombinationskylare, som kyler motorn, laddluften, hydrauliken, transmissionen och bränslet i maskinen, ska den klara påfrestningar i extrema arbetssituationer och miljöer. För dig innebär detta ett behov av trygga, säkra och ekonomiska lösningar, som du vet klarar alla de krav som ställs. Det är här vi på Oiltech kommer in i bilden. Genom ett samarbete med oss märker du skillnaden redan från början. Vi gör en behovsanalys... Tillsammans med dig går vi igenom de förutsättningar som finns, d.v.s. på vilken maskin och var i maskinen kylaren ska installeras, vad den ska klara av, i vilken miljö den ska arbeta, vilken typ av fläktmotor som ska användas o.s.v. Tack vare vår djupa kunskap och långa erfarenhet från den mobila sektorn och andra branschområden, kan vi väga in tidigare lösningar och tillsammans med dig resonerar vi oss fram till tänkbara lösningar. För att få fram nödvändiga uppgifter, som ska ligga till grund för kylarens utformning och kapacitet, använder vi utförliga och djupgående frågemallar. Därefter matar vi in alla uppgifter i vårt unika beräkningsprogram och får snabbt fram en principskiss. Sedan är vi redo att börja konstruera. sedan bygger och levererar vi Tack vare täta kontakter mellan dig och Oiltech, ser vi alltid till att slutresultatet blir en kylare som fungerar optimalt. Konstruktionen börjar i våra avancerade CAD-program och fortsätter sedan i vår egen verkstad där den första prototypen tillverkas. Där kontrollerar och finjusterar vi även alla detaljer. När prototypen har levererats och monterats i din maskin, gör vi en installationskontroll för att se till att kylaren fungerar som den ska under verkliga förhållanden. Våra produktionsplanerare är nu väl förberedda för serieleveranser med hög leveranssäkerhet. The difference is on the inside...

4 Fuktigt Dammigt Långa pass Varmt

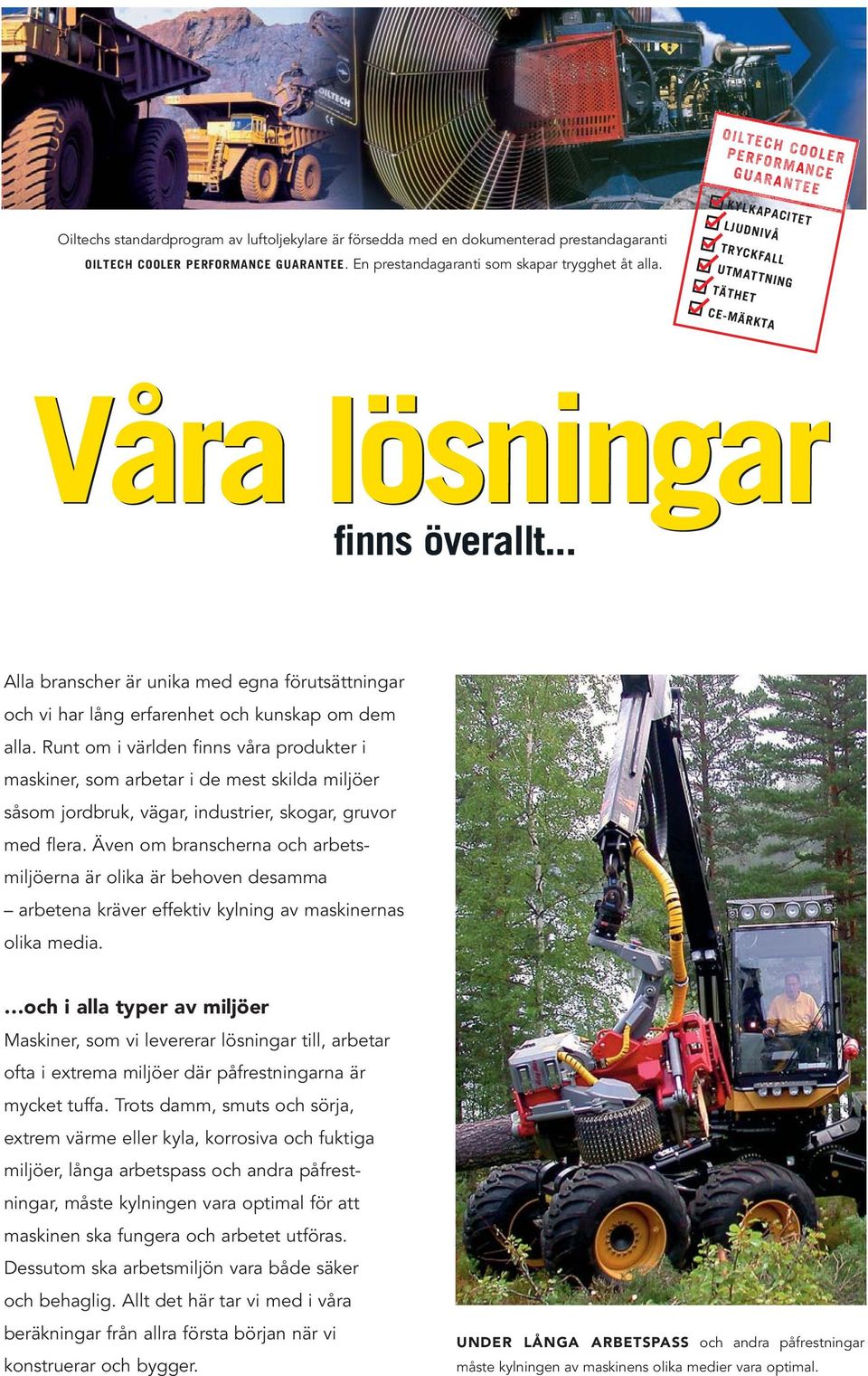

5 KYLKAPACITET Oiltechs standardprogram av luftoljekylare är försedda med en dokumenterad prestandagaranti OILTECH COOLER PERFORMANCE GUARANTEE. En prestandagaranti som skapar trygghet åt alla. LJUDNIVÅ TRYCKFALL UTMATTNING TÄTHET CE-MÄRKTA Våra lösningar finns överallt... Alla branscher är unika med egna förutsättningar och vi har lång erfarenhet och kunskap om dem alla. Runt om i världen finns våra produkter i maskiner, som arbetar i de mest skilda miljöer såsom jordbruk, vägar, industrier, skogar, gruvor med flera. Även om branscherna och arbetsmiljöerna är olika är behoven desamma arbetena kräver effektiv kylning av maskinernas olika media. och i alla typer av miljöer Maskiner, som vi levererar lösningar till, arbetar ofta i extrema miljöer där påfrestningarna är mycket tuffa. Trots damm, smuts och sörja, extrem värme eller kyla, korrosiva och fuktiga miljöer, långa arbetspass och andra påfrestningar, måste kylningen vara optimal för att maskinen ska fungera och arbetet utföras. Dessutom ska arbetsmiljön vara både säker och behaglig. Allt det här tar vi med i våra beräkningar från allra första början när vi konstruerar och bygger. UNDER LÅNGA ARBETSPASS och andra påfrestningar måste kylningen av maskinens olika medier vara optimal.

6

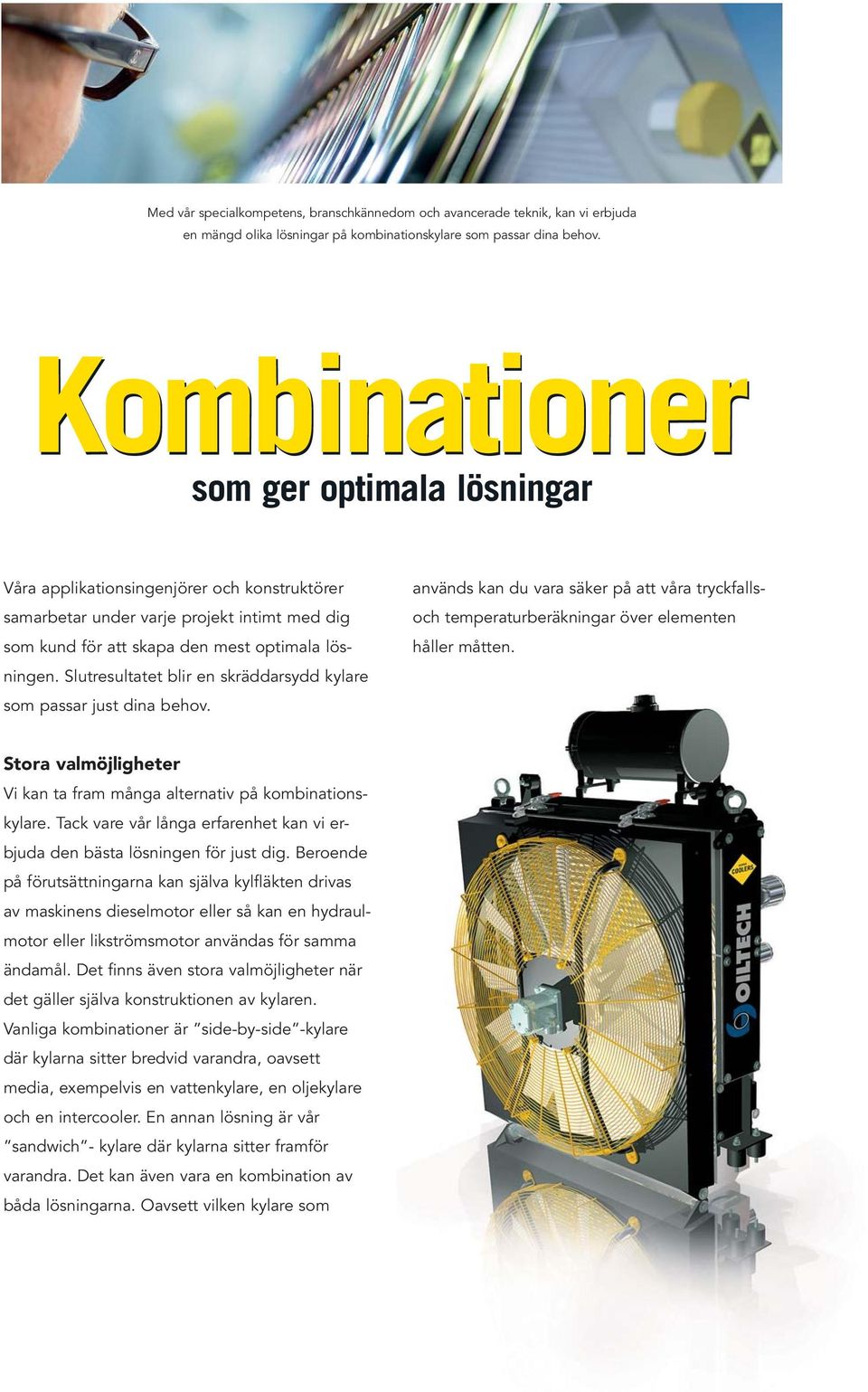

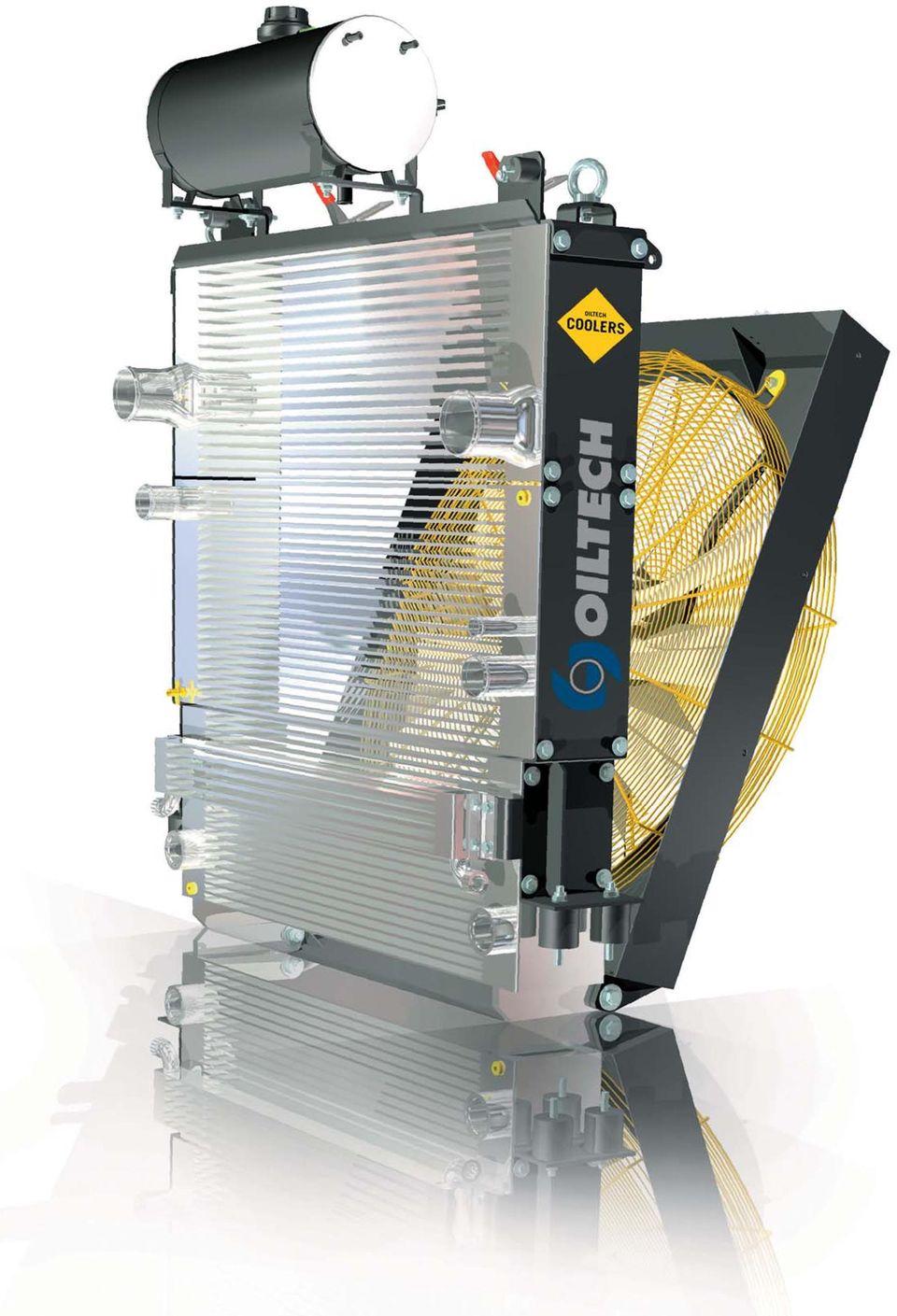

7 Med vår specialkompetens, branschkännedom och avancerade teknik, kan vi erbjuda en mängd olika lösningar på kombinationskylare som passar dina behov. Kombinationer Kombinationer som ger optimala lösningar Våra applikationsingenjörer och konstruktörer samarbetar under varje projekt intimt med dig som kund för att skapa den mest optimala lösningen. Slutresultatet blir en skräddarsydd kylare som passar just dina behov. används kan du vara säker på att våra tryckfallsoch temperaturberäkningar över elementen håller måtten. Stora valmöjligheter Vi kan ta fram många alternativ på kombinationskylare. Tack vare vår långa erfarenhet kan vi erbjuda den bästa lösningen för just dig. Beroende på förutsättningarna kan själva kylfläkten drivas av maskinens dieselmotor eller så kan en hydraulmotor eller likströmsmotor användas för samma ändamål. Det finns även stora valmöjligheter när det gäller själva konstruktionen av kylaren. Vanliga kombinationer är side-by-side -kylare där kylarna sitter bredvid varandra, oavsett media, exempelvis en vattenkylare, en oljekylare och en intercooler. En annan lösning är vår sandwich - kylare där kylarna sitter framför varandra. Det kan även vara en kombination av båda lösningarna. Oavsett vilken kylare som

8

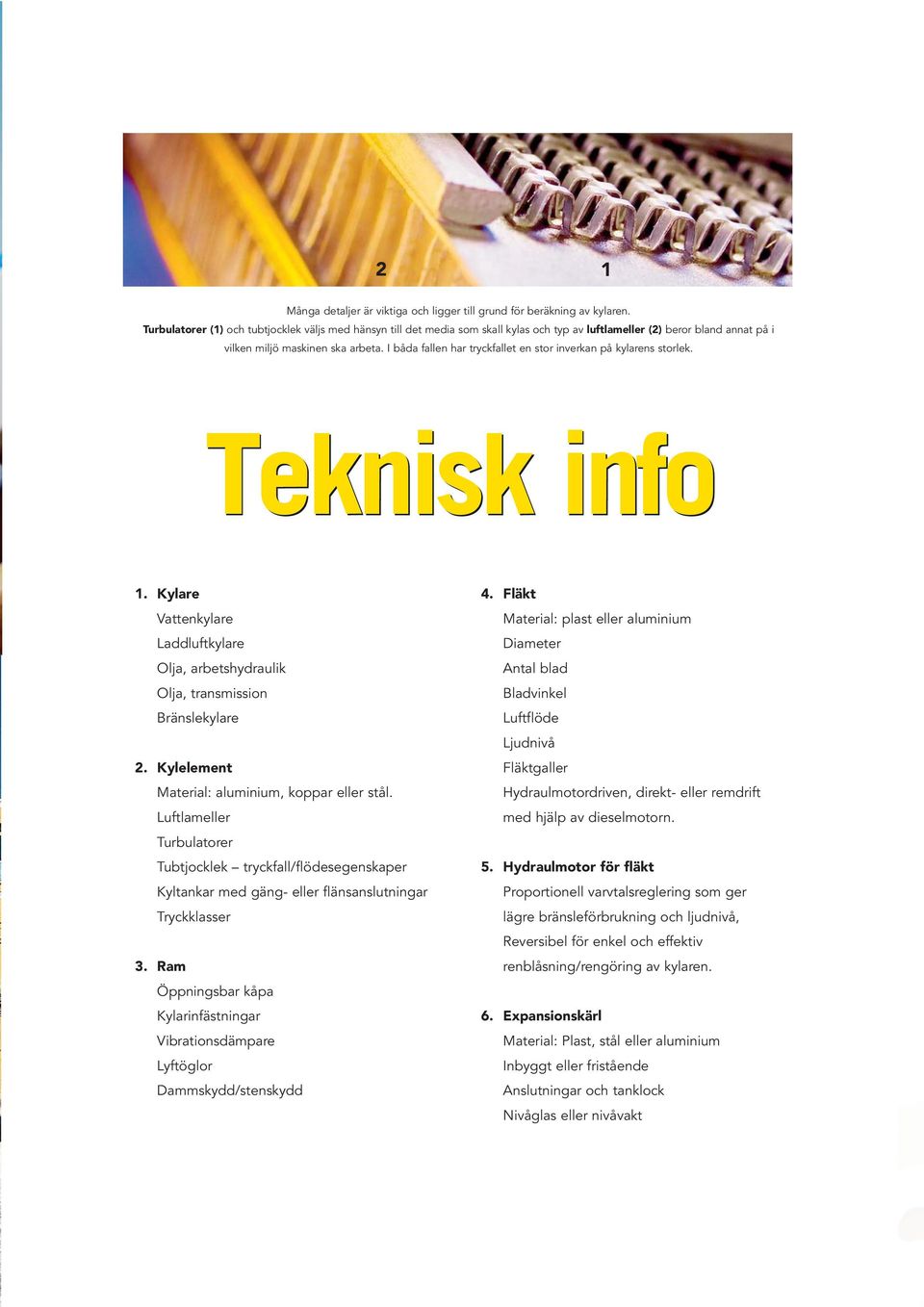

9 2 1 Många detaljer är viktiga och ligger till grund för beräkning av kylaren. Turbulatorer (1) och tubtjocklek väljs med hänsyn till det media som skall kylas och typ av luftlameller (2) beror bland annat på i vilken miljö maskinen ska arbeta. I båda fallen har tryckfallet en stor inverkan på kylarens storlek. Teknisk info 1. Kylare Vattenkylare Laddluftkylare Olja, arbetshydraulik Olja, transmission Bränslekylare 2. Kylelement Material: aluminium, koppar eller stål. Luftlameller Turbulatorer Tubtjocklek tryckfall/flödesegenskaper Kyltankar med gäng- eller flänsanslutningar Tryckklasser 3. Ram Öppningsbar kåpa Kylarinfästningar Vibrationsdämpare Lyftöglor Dammskydd/stenskydd 4. Fläkt Material: plast eller aluminium Diameter Antal blad Bladvinkel Luftflöde Ljudnivå Fläktgaller Hydraulmotordriven, direkt- eller remdrift med hjälp av dieselmotorn. 5. Hydraulmotor för fläkt Proportionell varvtalsreglering som ger lägre bränsleförbrukning och ljudnivå, Reversibel för enkel och effektiv renblåsning/rengöring av kylaren. 6. Expansionskärl Material: Plast, stål eller aluminium Inbyggt eller fristående Anslutningar och tanklock Nivåglas eller nivåvakt

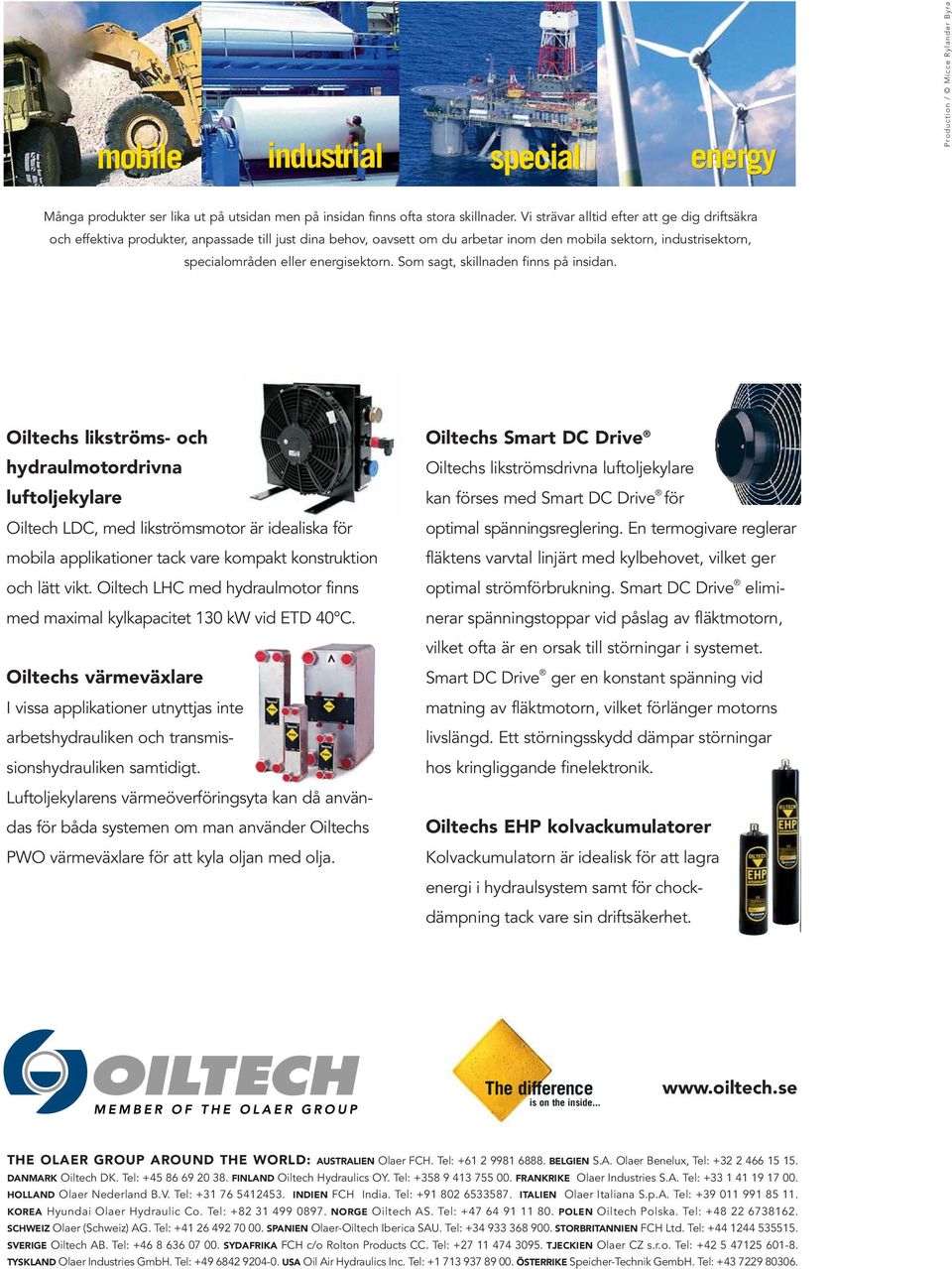

10 mobile industrial special energy Production / Micce Rylander Byra Många produkter ser lika ut på utsidan men på insidan finns ofta stora skillnader. Vi strävar alltid efter att ge dig driftsäkra och effektiva produkter, anpassade till just dina behov, oavsett om du arbetar inom den mobila sektorn, industrisektorn, specialområden eller energisektorn. Som sagt, skillnaden finns på insidan. Oiltechs likströms- och hydraulmotordrivna luftoljekylare Oiltech LDC, med likströmsmotor är idealiska för mobila applikationer tack vare kompakt konstruktion och lätt vikt. Oiltech LHC med hydraulmotor finns med maximal kylkapacitet 130 kw vid ETD 40 C. Oiltechs Smart DC Drive Oiltechs likströmsdrivna luftoljekylare kan förses med Smart DC Drive för optimal spänningsreglering. En termogivare reglerar fläktens varvtal linjärt med kylbehovet, vilket ger optimal strömförbrukning. Smart DC Drive eliminerar spänningstoppar vid påslag av fläktmotorn, vilket ofta är en orsak till störningar i systemet. Oiltechs värmeväxlare I vissa applikationer utnyttjas inte arbetshydrauliken och transmissionshydrauliken samtidigt. Smart DC Drive ger en konstant spänning vid matning av fläktmotorn, vilket förlänger motorns livslängd. Ett störningsskydd dämpar störningar hos kringliggande finelektronik. Luftoljekylarens värmeöverföringsyta kan då användas för båda systemen om man använder Oiltechs PWO värmeväxlare för att kyla oljan med olja. Oiltechs EHP kolvackumulatorer Kolvackumulatorn är idealisk för att lagra energi i hydraulsystem samt för chockdämpning tack vare sin driftsäkerhet. The difference is on the inside... THE OLAER GROUP AROUND THE WORLD: AUSTRALIEN Olaer FCH. Tel: BELGIEN S.A. Olaer Benelux, Tel: DANMARK Oiltech DK. Tel: FINLAND Oiltech Hydraulics OY. Tel: FRANKRIKE Olaer Industries S.A. Tel: HOLLAND Olaer Nederland B.V. Tel: INDIEN FCH India. Tel: ITALIEN Olaer Italiana S.p.A. Tel: KOREA Hyundai Olaer Hydraulic Co. Tel: NORGE Oiltech AS. Tel: POLEN Oiltech Polska. Tel: SCHWEIZ Olaer (Schweiz) AG. Tel: SPANIEN Olaer-Oiltech Iberica SAU. Tel: STORBRITANNIEN FCH Ltd. Tel: SVERIGE Oiltech AB. Tel: SYDAFRIKA FCH c/o Rolton Products CC. Tel: TJECKIEN Olaer CZ s.r.o. Tel: TYSKLAND Olaer Industries GmbH. Tel: USA Oil Air Hydraulics Inc. Tel: ÖSTERRIKE Speicher-Technik GembH. Tel:
