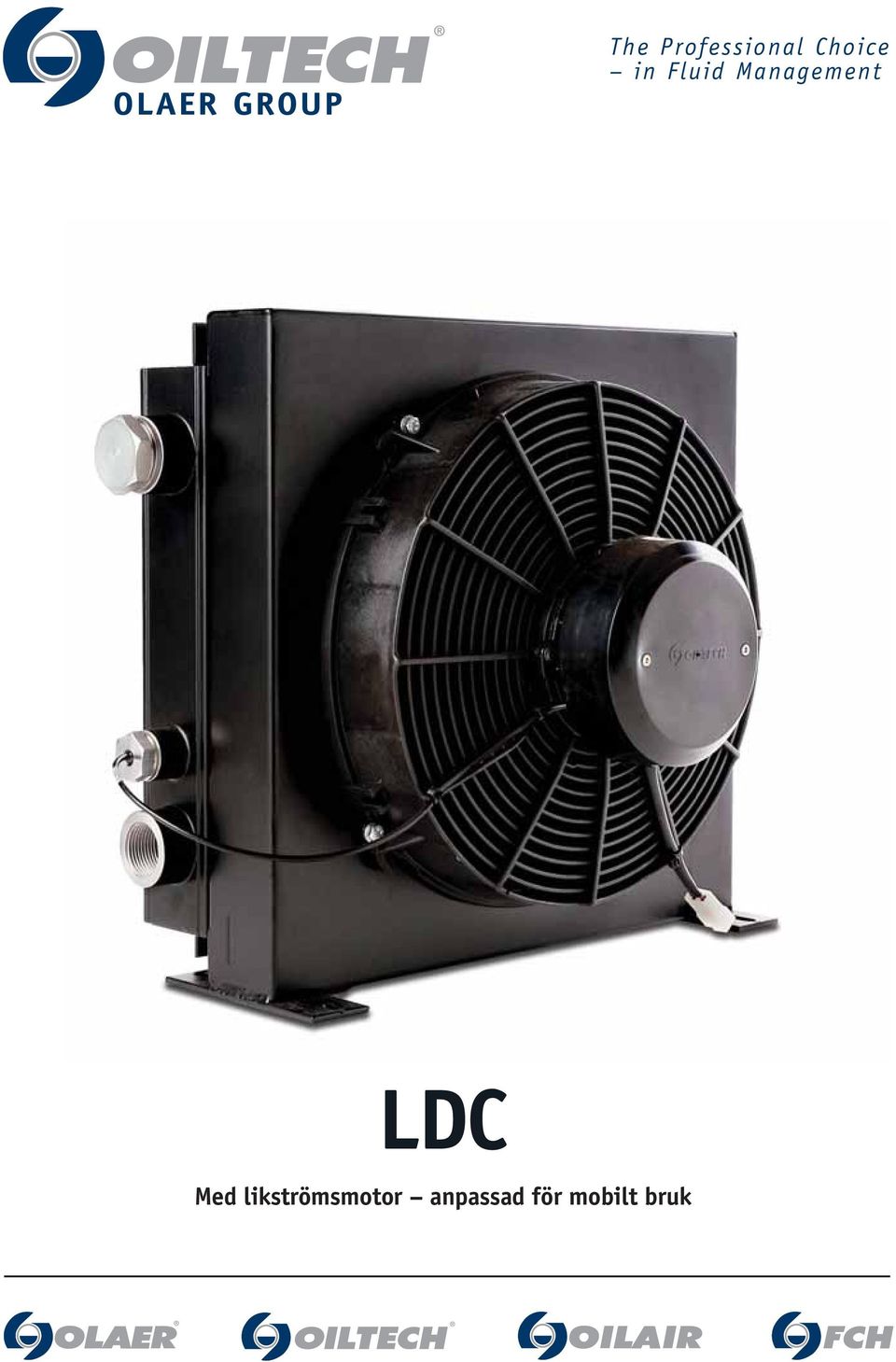

1 The Professional Choice in Fluid Management LDC Med likströmsmotor anpassad för mobilt bruk

2 Olaer-gruppen är en global aktör specialiserad på innovativa och effektiva systemlösningar för temperaturoptimering och energilagring. Världen över arbetar våra produkter i de mest skilda miljöer och applikationer, t.ex. flyg-, verkstads-, stål och gruvindustrin samt för sektorerna olja och gas, entreprenad och transport, jord- och skog, förnyelsebar energi, etc. LDC luftoljekylare För mobilt bruk - maximal kyleffekt är 30 kw LDC luftoljekylare med 12 eller 24 V likströmsmotor är anpassad för att användas inom den mobila industrin. Tillsammans med ett stort utbud av tillbehör är LDCkylaren lämplig för installation i de flesta applikationer och miljöer. Maximal kyleffekt är 30 kw vid ETD 40 C. Val av rätt kylare kräver noggrann dimensionering. Dimensionering genomförs säkrast med stöd av Oiltechs beräkningsprogram. Programmet, tillsammans med noggranna bedömningar från våra erfarna och kunniga ingenjörer, ger dig möjlighet till mer kyla per investerad krona. Överhettning ett dyrbart problem Underdimensionerad kyleffekt ger temperaturbalans på för hög nivå. Följden blir försämrade smörjegenskaper, ökat internläckage, ökad risk för kavitation, skadade komponenter, etc. Överhettning leder till klart försämrad kostnadseffektivitet och miljöhänsyn. Kyleffekt Temperaturoptimering en grundförutsättning för kostnadseffektiv drift Livslängd Temperaturbalans i ett hydraulsystem uppstår när kylaren klarar att kyla bort den inmatade energin som systemet inte förbrukar systemets förlustenergi (Pförlust = Pkyl = Pin Panvänd). Temperaturoptimering innebär att temperaturbalans uppstår vid systemets ideala arbetstemperatur den temperatur där oljans viskositet och andel luft följer rekommenderade värden. Rätt arbetstemperatur leder till en rad ekonomiska och miljömässiga fördelar: Hydraulsystemets livslängd ökar. Oljans livslängd ökar. Hydraulsystemets tillgänglighet ökar mer driftstid och färre stillestånd. Service- och reparationskostnaden minskar. Bibehållen hög verkningsgrad under kontinuerlig drift systemets verkningsgrad sjunker om temperaturen stiger över idealisk arbetstemperatur. 2

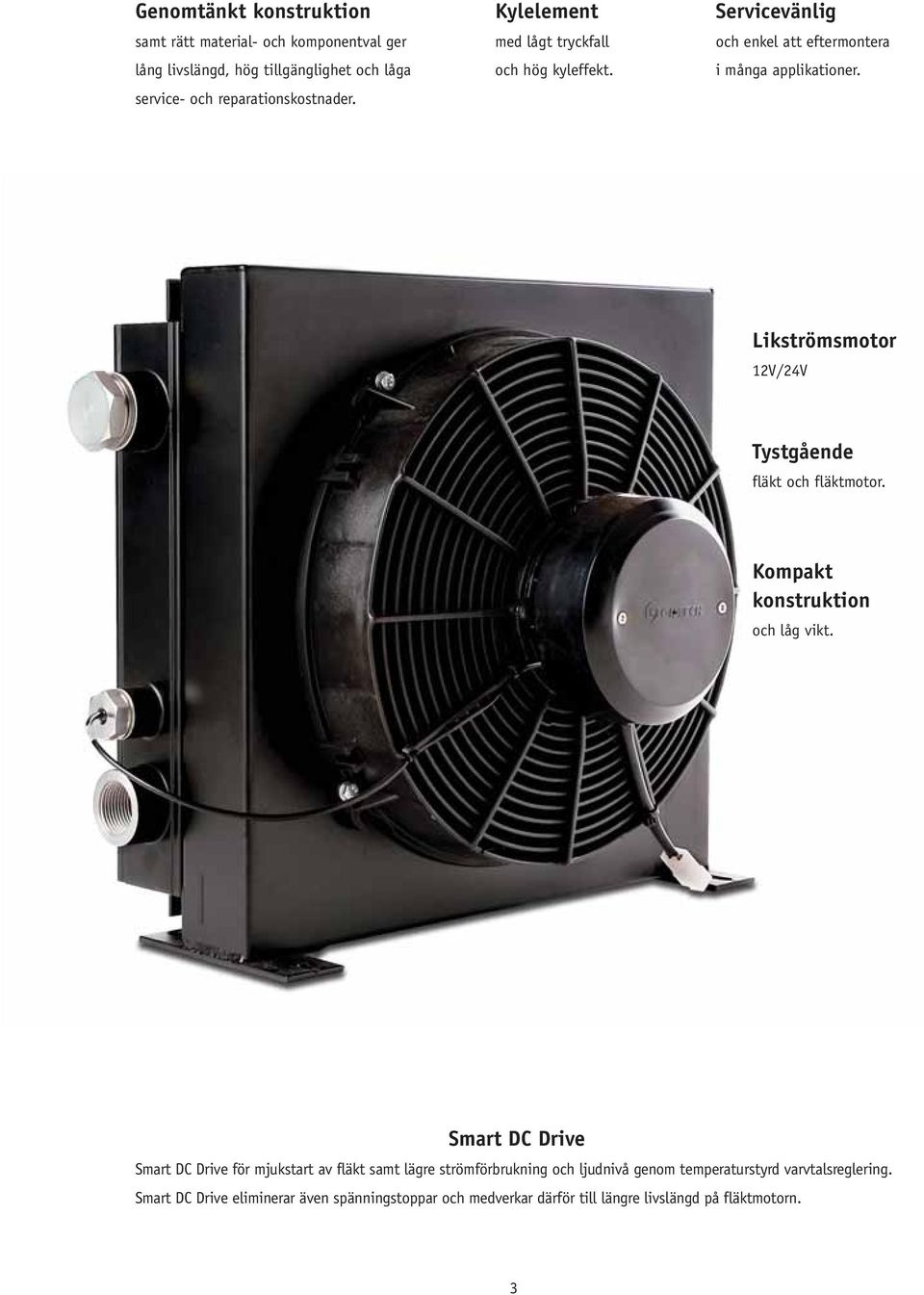

3 Genomtänkt konstruktion samt rätt material- och komponentval ger lång livslängd, hög tillgänglighet och låga service- och reparationskostnader. Kylelement med lågt tryckfall och hög kyleffekt. Servicevänlig och enkel att eftermontera i många applikationer. Likströmsmotor 12V/24V Tystgående fläkt och fläktmotor. Kompakt konstruktion och låg vikt. Smart DC Drive Smart DC Drive för mjukstart av fläkt samt lägre strömförbrukning och ljudnivå genom temperaturstyrd varvtalsreglering. Smart DC Drive eliminerar även spänningstoppar och medverkar därför till längre livslängd på fläktmotorn. 3

4 Beräkna behovet av kyleffekt Kyleffekt Behov? Installerad effekt? Flöde? Tryck? Pumpkapacitet? Mät på ditt befintliga aggregat Kontakta Oiltechs ingenjörer Teoretiska effektförluster Välj rätt typ av kylare Mata in dina värden förslag till lösning 4

5 Bättre energiförbrukning innebär inte bara mindre miljöpåverkan utan sänker även driftskostnaderna, dvs mer kyla per investerad krona. Mer kyla per krona med noggranna beräkningar och våra ingenjörers stöd Optimal dimensionering leder till effektiv kylning. Korrekt dimensionering kräver kunskap och erfarenhet. Oiltechs beräkningsprogram, tillsammans med våra ingenjörers stöd, ger dig tillgång till just den kunskapen och erfarenheten. Resultatet blir mer kyla per investerad krona. Användarvänligt beräkningsprogram kan laddas ner från Oiltechs hemsida Värdefull systemgenomgång på köpet En bredare genomgång av hydraulsystemet blir ofta naturlig vid kylarberäkningar. Andra möjliga systemförbättringar kan då diskuteras t.ex. filtrering, offline alternativt online kylning, etc. Kontakta Oiltech för mer vägledning och information. Oiltechs kvalitets- och prestandagaranti din drift- och systemförsäkring En ständig strävan mot kostnadseffektivare och miljövänligare hydraulsystem kräver kontinuerlig utveckling. Områden där vi kontinuerligt söker efter förbättrade prestanda är t.ex. kyleffekt, ljudnivå, tryckfall och utmattning. I Oiltechs laboratorium genomförs noggranna kvalitetsoch prestandatester. Alla tester och mätningar sker i enlighet med standardiserade metoder kyleffekt enligt EN1048, ljudnivå ISO 3743, tryckfall EN 1048 och utmattning ISO För mer information om våra standardiserade tester, fråga efter Oiltechs Blue Book handbok till ett tryggare kylarköp 5

6 Dammskydd max 8 mm. Stenskydd max 34 mm. Bypass S UT UT (Med bypass typ T) LUFT Bypass typ T IN Kyleffektkurvorna är baserade på oljetemperaturen till kylaren och på rådande lufttemperatur. Vid oljetemperatur 60 C och lufttemperatur 20 C erhålls differenstemperatur 40 C. Multiplicera med kw/ C för total kyleffekt. BENÄMNING A B C D E F G H I J K L MO N O P Vikt Ljudtrycksnivå kg (ca) LpA db(a) 1m* LDC G LDC G x LDC G x LDC G LDC G x LDC G x LDC G x LDC G LDC G * = Ljudnivåtolerans ± 3 db(a) 6

7 Kyleffekt kw/ C 0,80 0,70 Kyleffekt LDC 002 LDC , , , , , , Oljeflöde l /min Tryckfall bar 3,0 2,6 Tryckfall Vid 30 cst enpassage 007, , 020, ,2 003, 004 1, ,4 1,0 0,6 0, Oljeflöde l /min 7

8 Kodnyckel för LDC luftoljekylare Vid beställning skall alla positioner vara ifyllda. EXEMPEL: LDC A - S S20 - S LUFTOLJEKYLARE MED LIKSTRÖMSMOTOR = LDC 2. KYLARSTORLEK 002, 003, 004, 007, 011, 016, 020, 023, MOTORSPÄNNING 12V 24V = A = B 4. TILLBEHÖR LIKSTRÖMSMOTOR Utan motortillbehör = 0 Smart DC Drive, inkl. temperaturgivare 50 C = S Reläbox = C 5. TERMOKONTAKT Utan termokontakt = C = C = C = C = C = C = KYLELEMENT Standard = 000 Tvåpassage = T00 Inbyggd tryckstyrd by-pass, enpassage 2 bar = S20 5 bar = S50 8 bar = S80 Inbyggd tryckstyrd by-pass, tvåpassage* 2 bar = T20 5 bar = T50 8 bar = T80 Inbyggd temperatur- och tryckstyrd by-pass, enpassage 50 C, 2,2 bar = S25 60 C, 2,2 bar = S26 70 C, 2,2 bar = S27 90 C, 2,2 bar = S29 Inbyggd temperatur- och tryckstyrd by-pass, tvåpassage* 50 C, 2,2 bar = T25 60 C, 2,2 bar = T26 70 C, 2,2 bar = T27 90 C, 2,2 bar = T29 * ej för LDC LDC ELEMENTSKYDD Utan skydd = 0 Stenskydd = S Dammskydd = D Damm- och stenskydd = P Teknisk specifikation VÄTSKEKOMBINATIONER Mineralolja HL/HLP enligt DIN Olja/vattenemulsion HFA, HFB enligt CETOP RP 77H Vattenglykol HFC enligt CETOP RP 77H Fosfatester HFD-R enligt CETOP RP 77H MATERIAL Kylelement Fläktblad/galler Fläkthus Övriga delar Ytbehandling Aluminium Glasfiberförstärkt polypropylen Stål Stål Elektrostatisk pulverlackering KYLELEMENT Maximalt statiskt arbetstryck 21 bar Dynamiskt arbetstryck 14 bar* Värmeöverföringstolerans ±6 % Maximal inloppstemperatur för olja 120 C * Testat enligt ISO/DIS ELMOTORER LDC Varvtal (r/min) Skyddsform IP 68 IP 68 IP 68 IP 68 IP 68 Isolationsklass H H H H H Omgivningstemp 30 C C Strömförbr. (A) 12V 6, x20* (A) 24V 3, x10* * = LDC 023 och LDC 033 har två motorer Använd relä om termokontakten belastas med mer än: 8 A vid 12 V och 6 A vid 24 V KYLEFFEKTKURVOR Kyleffektkurvorna i detta teknikblad är baserade på tester i enlighet med EN 1048 och är utförda med olja typ ISO VG 46 vid 60 C. KONTAKTA OILTECH FÖR RÅDGIVNING VID Oljetemperatur > 120 C Oljeviskositet > 100 cst Aggressiv miljö Partikelrik omgivningsluft Placering på hög höjd KOPPLINGSSCHEMA Kopplingsschema för LDC luftoljekylare. 8. STANDARD / SPECIAL Standard = 0 Special = Z 8

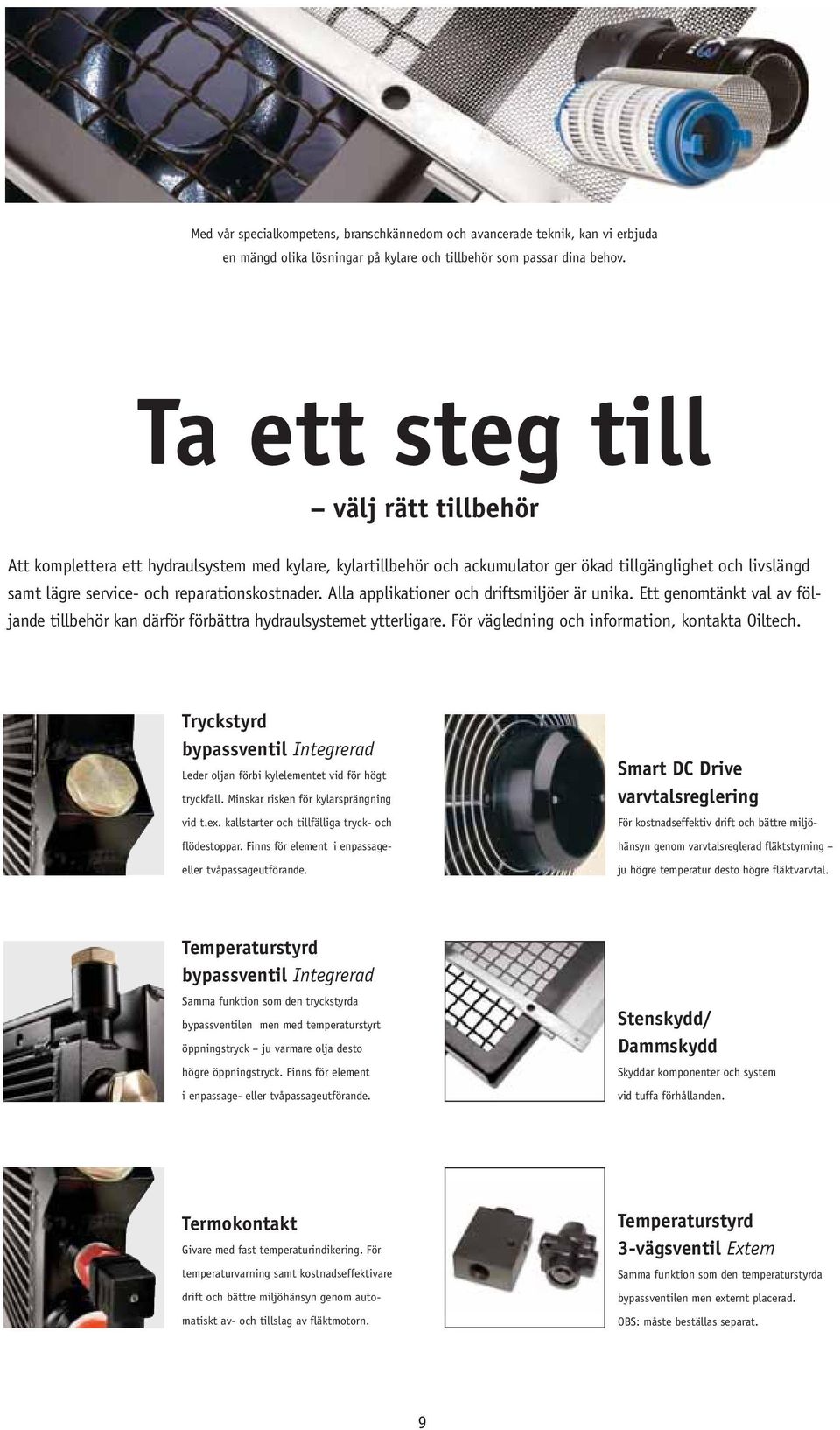

9 Med vår specialkompetens, branschkännedom och avancerade teknik, kan vi erbjuda en mängd olika lösningar på kylare och tillbehör som passar dina behov. Ta ett steg till välj rätt tillbehör Att komplettera ett hydraulsystem med kylare, kylartillbehör och ackumulator ger ökad tillgänglighet och livslängd samt lägre service- och reparationskostnader. Alla applikationer och driftsmiljöer är unika. Ett genomtänkt val av följande tillbehör kan därför förbättra hydraulsystemet ytterligare. För vägledning och information, kontakta Oiltech. Tryckstyrd bypassventil Integrerad Leder oljan förbi kylelementet vid för högt tryckfall. Minskar risken för kylarsprängning vid t.ex. kallstarter och tillfälliga tryck- och flödestoppar. Finns för element i enpassageeller tvåpassageutförande. Smart DC Drive varvtalsreglering För kostnadseffektiv drift och bättre miljöhänsyn genom varvtalsreglerad fläktstyrning ju högre temperatur desto högre fläktvarvtal. Temperaturstyrd bypassventil Integrerad Samma funktion som den tryckstyrda bypassventilen men med temperaturstyrt öppningstryck ju varmare olja desto högre öppningstryck. Finns för element i enpassage- eller tvåpassageutförande. Stenskydd/ Dammskydd Skyddar komponenter och system vid tuffa förhållanden. Termokontakt Givare med fast temperaturindikering. För temperaturvarning samt kostnadseffektivare drift och bättre miljöhänsyn genom automatiskt av- och tillslag av fläktmotorn. Temperaturstyrd 3-vägsventil Extern Samma funktion som den temperaturstyrda bypassventilen men externt placerad. OBS: måste beställas separat. 9

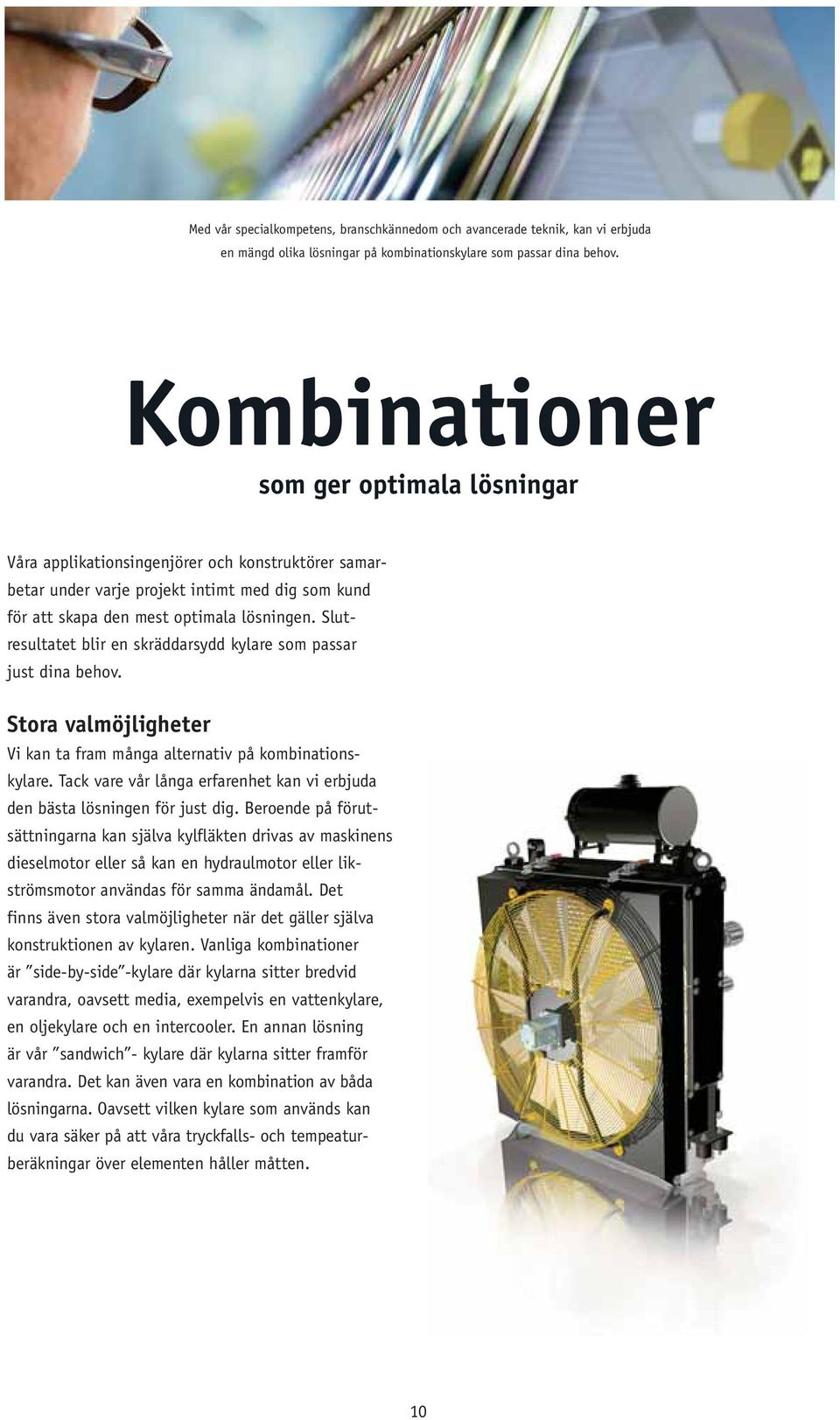

10 Med vår specialkompetens, branschkännedom och avancerade teknik, kan vi erbjuda en mängd olika lösningar på kombinationskylare som passar dina behov. Kombinationer som ger optimala lösningar Våra applikationsingenjörer och konstruktörer samarbetar under varje projekt intimt med dig som kund för att skapa den mest optimala lösningen. Slutresultatet blir en skräddarsydd kylare som passar just dina behov. Stora valmöjligheter Vi kan ta fram många alternativ på kombinationskylare. Tack vare vår långa erfarenhet kan vi erbjuda den bästa lösningen för just dig. Beroende på förutsättningarna kan själva kylfläkten drivas av maskinens dieselmotor eller så kan en hydraulmotor eller likströmsmotor användas för samma ändamål. Det finns även stora valmöjligheter när det gäller själva konstruktionen av kylaren. Vanliga kombinationer är side-by-side -kylare där kylarna sitter bredvid varandra, oavsett media, exempelvis en vattenkylare, en oljekylare och en intercooler. En annan lösning är vår sandwich - kylare där kylarna sitter framför varandra. Det kan även vara en kombination av båda lösningarna. Oavsett vilken kylare som används kan du vara säker på att våra tryckfalls- och tempeaturberäkningar över elementen håller måtten. 10

11 11

12 Olaer Industry Olaer Mobile Olaer Energy Olaer Oil & Gas Olaer Special Olaer Services Production / Micce Rylander Byra Olaer-gruppen utvecklar, tillverkar och marknadsför produkter och system inom sex affärsområden. Globalt perspektiv och lokalt entreprenörskap Olaer-gruppen är en global aktör specialiserad på innovativa och effektiva systemlösningar för temperaturoptimering och energilagring. Gruppen utvecklar, tillverkar och marknadsför produkter och system för en rad olika sektorer, t.ex. flyg-, verkstads-, stål och gruvindustrin samt för sektorerna olja och gas, entreprenad och transport, jord- och skog, förnyelsebar energi, etc. Världen över arbetar våra produkter i de mest skilda miljöer och applikationer. Ett ständigt återkommande krav på marknaden är optimal energilagring och temperaturoptimering. Vi verkar lokalt med en hel värld som arbetsfält lokalt entreprenörskap och globalt perspektiv går hand i hand. Vår lokala närvaro, långa erfarenhet och gedigna kunskap samt vår spetskompetens ger dig bästa möjliga förutsättningar för ett professionellt val. The Professional Choice in Fluid Management Olaer Group Network THE OLAER GROUP: AUSTRALIEN Olaer FCH. Tel: BELGIEN S.A. Olaer Benelux, Tel: DANMARK Oiltech DK. Tel: FINLAND Oiltech Hydraulics OY. Tel: FRANKRIKE Olaer Industries S.A. Tel: HOLLAND Olaer Nederland B.V. Tel: INDIEN FCH India. Tel: ITALIEN Olaer Italiana S.p.A. Tel: KOREA Hyundai Olaer Hydraulic Co. Tel: NORGE Oiltech AS. Tel: POLEN Oiltech Polska. Tel: SCHWEIZ Olaer (Schweiz) AG. Tel: SPANIEN Olaer-Oiltech Iberica SAU. Tel: STORBRITANNIEN FCH Ltd. Tel: SVERIGE Oiltech AB. Tel: SYDAFRIKA FCH c/o Rolton Products CC. Tel: TJECKIEN Olaer CZ s.r.o. Tel: TYSKLAND Olaer Industries GmbH. Tel: USA Oil Air Hydraulics Inc. Tel: ÖSTERRIKE Olaer Austria GmbH. Tel:
