1 manöverdon.

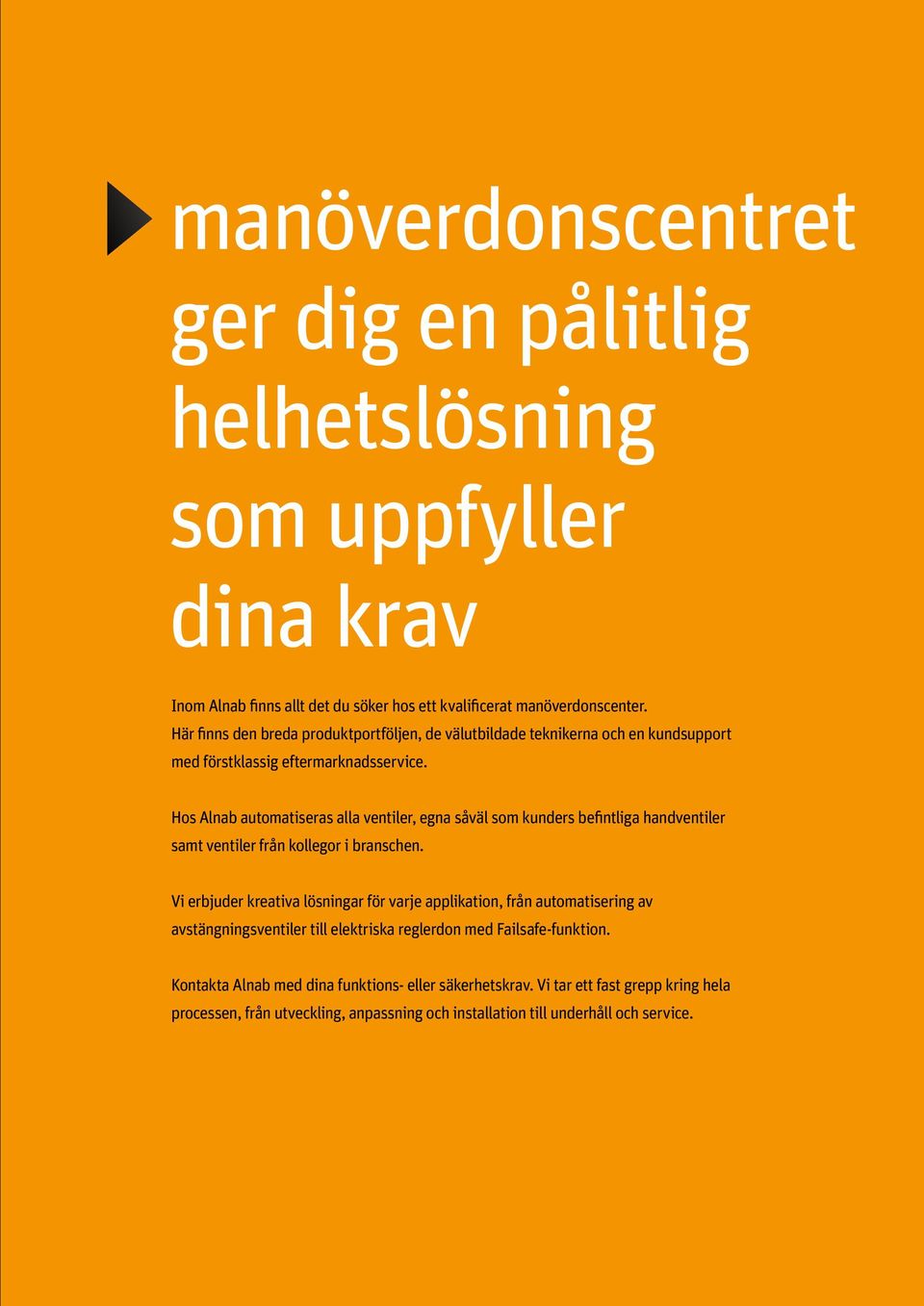

2 manöverdonscentret ger dig en pålitlig helhetslösning som uppfyller dina krav Inom Alnab finns allt det du söker hos ett kvalificerat manöverdonscenter. Här finns den breda produktportföljen, de välutbildade teknikerna och en kundsupport med förstklassig eftermarknadsservice. Hos Alnab automatiseras alla ventiler, egna såväl som kunders befintliga handventiler samt ventiler från kollegor i branschen. Vi erbjuder kreativa lösningar för varje applikation, från automatisering av avstängningsventiler till elektriska reglerdon med Failsafe-funktion. Kontakta Alnab med dina funktions- eller säkerhetskrav. Vi tar ett fast grepp kring hela processen, från utveckling, anpassning och installation till underhåll och service.

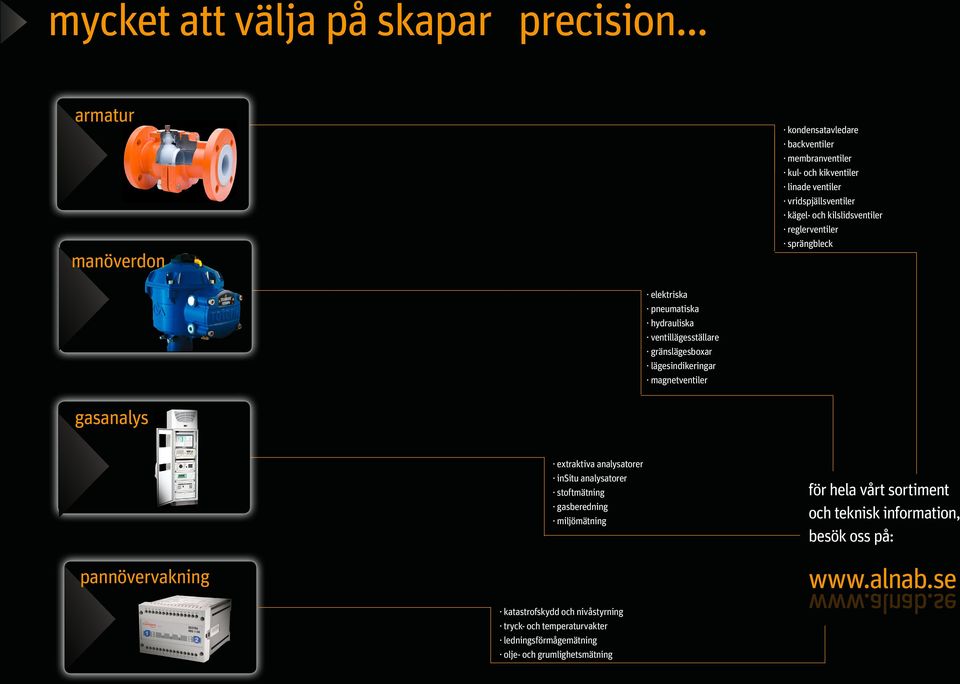

3 mycket att välja på skapar precision... armatur instrument manöverdon kondensatavledare backventiler membranventiler kul- och kikventiler linade ventiler vridspjällsventiler kägel- och kilslidsventiler reglerventiler sprängbleck elektriska pneumatiska hydrauliska ventillägesställare gränslägesboxar lägesindikeringar magnetventiler gasanalys extraktiva analysatorer insitu analysatorer stoftmätning gasberedning miljömätning för hela vårt sortiment och teknisk information, besök oss på: pannövervakning katastrofskydd och nivåstyrning tryck- och temperaturvakter ledningsförmågemätning olje- och grumlighetsmätning

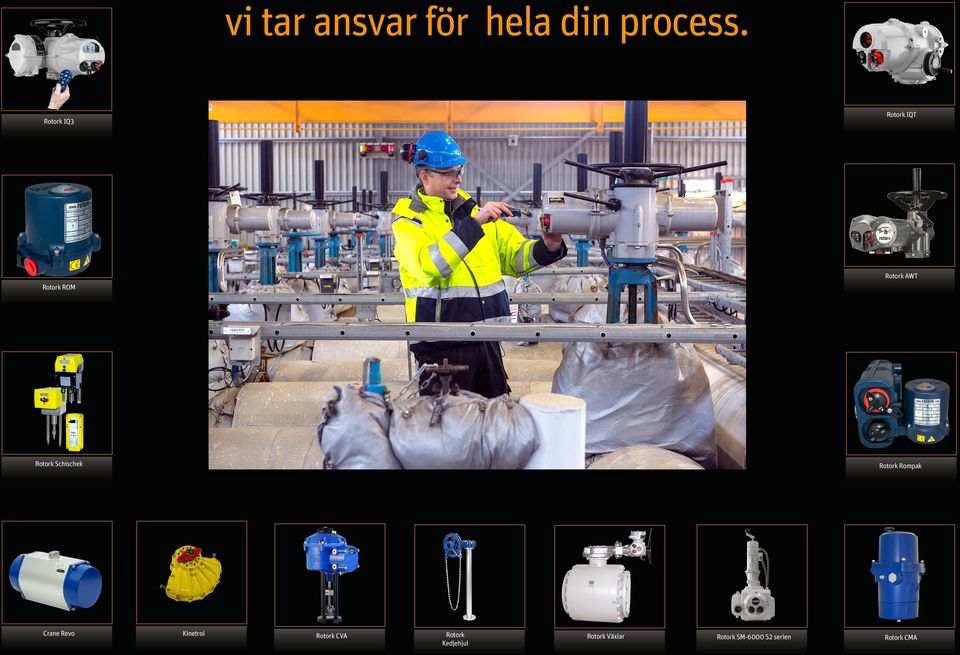

4 vi tar ansvar för hela din process. Rotork IQT Rotork IQ3 Rotork AWT Rotork ROM Rotork Schischek Crane Revo Rotork Rompak Kinetrol Rotork CVA Rotork Kedjehjul Rotork Växlar Rotork SM-6000 S2 serien Rotork CMA

5 Rotork elektriska don Rotork IQ3 - flervarvsdon IQ3 är ett intelligent flervarvsdon med kommunikationsmöjligheter och display som kan visas på flera olika språk. Nya smarta tekniska lösningar både mekaniskt som elektriskt. Nyckelfunktioner med nya IQ3; Lägesindikering med Absolute Encoder garanterar bibehållen lägeskontroll även vid spänningsbortfall Ger samtidigt en högre upplösning och noggrannhet Större, tydligare och högupplöst bakgrundsbelyst display Analys direkt i display av momentkurvor, historik, ventildata m.m. Förbättrad mekanisk design för att bättre stå emot yttre åverkan Bättre kapslad för att förhindra läckage Separat fläns och bussning över alla storlekar Snabbkopplingar Plug & Socket som option IR och Bluetooth trådlös teknik för enklast möjliga konfigurering och inställning IQM - flervarvsdon för reglering IQML - linjärdon för reglering IQM-serien kombinerar allt det som IQ3-serien erbjuder i fråga om tekniska lösningar, design, motor och växel men med vissa detaljändringar och material i rörliga delar för att bättre passa för en reglerande applikation. Vridmoment; - Direktverkande från 12 till 550 Nm - Krafter med linjärenhet IQML från 16 kn till 57 kn Upp till start/stopp per timme. S4 50 % tillgänglighet Tyristorstyrd motor för högre manöverfrekvens Dynamisk bromsfunktion för högre noggrannhet IQT Pro - intelligenta 90 -don IQTM Pro - intelligenta 90 -don för reglering IQT med direktverkande integrerad växel designad för ventiler med 90 vridning, donet kan monteras i alla vinklar. Den robusta konstruktionen har dubbla tätningar för att förhindra vatten- eller dammintrång även under inkoppling. Generellt för IQ-serien Vridmoment; - Direktverkande från 14 till Nm - 90 vridning med IW-växel upp till Nm - Flervarvs med IB- eller IS mellanväxel upp till Nm Komplett integrerad motorkontroll Digital, analog eller fältbusstyrning samt statusrapport Tillhörande mjukvara, utan extra kostnad, ger möjlighet till diagnostik och historik Oljefylld växellåda borgar för bästa möjliga smörjning och gör samtidigt donet underhållsfritt Direktverkande handratt 1:1 ger snabbare stängning vid handmanöver (upp till IQ25) Rotorks IQ don är kompatibla med de flesta fältbussystem Vridmoment från 50 upp till Nm Tillgänglig som enfas, trefas eller DC-matning Justerbar hastighet Säker självlåsande konstruktion för vridspjäll och luftspjäll utan behov av extern broms IQTM Pro för reglering Upp till start/stopp per timme

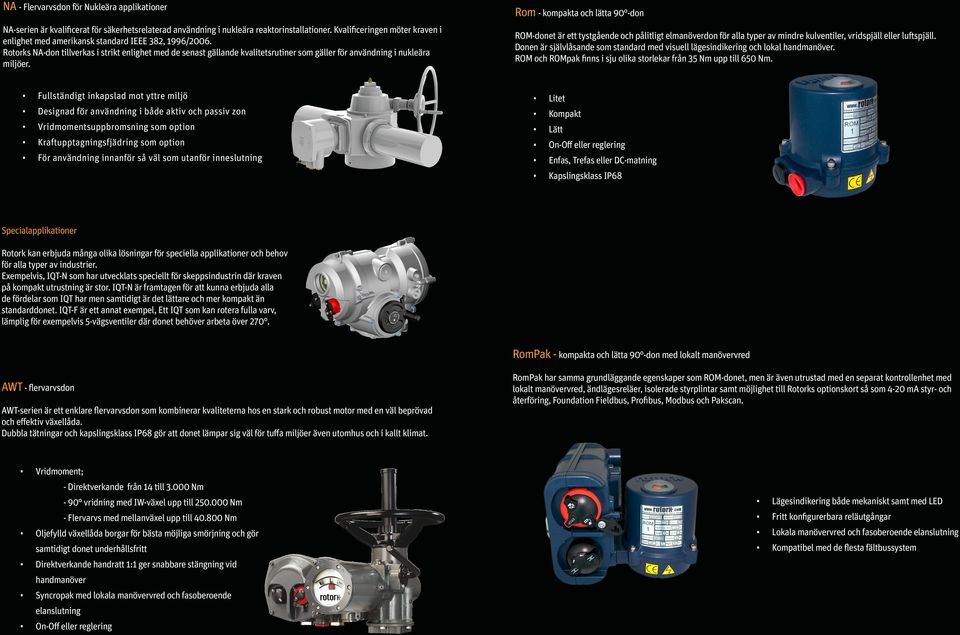

6 NA - Flervarvsdon för Nukleära applikationer NA-serien är kvalificerat för säkerhetsrelaterad användning i nukleära reaktorinstallationer. Kvalificeringen möter kraven i enlighet med amerikansk standard IEEE 382, 1996/2006. Rotorks NA-don tillverkas i strikt enlighet med de senast gällande kvalitetsrutiner som gäller för användning i nukleära miljöer. Rom - kompakta och lätta 90 -don ROM-donet är ett tystgående och pålitligt elmanöverdon för alla typer av mindre kulventiler, vridspjäll eller luftspjäll. Donen är självlåsande som standard med visuell lägesindikering och lokal handmanöver. ROM och ROMpak finns i sju olika storlekar från 35 Nm upp till 650 Nm. Fullständigt inkapslad mot yttre miljö Designad för användning i både aktiv och passiv zon Vridmomentsuppbromsning som option Kraftupptagningsfjädring som option För användning innanför så väl som utanför inneslutning Litet Kompakt Lätt On-Off eller reglering Enfas, Trefas eller DC-matning Kapslingsklass IP68 Specialapplikationer Rotork kan erbjuda många olika lösningar för speciella applikationer och behov för alla typer av industrier. Exempelvis, IQT-N som har utvecklats speciellt för skeppsindustrin där kraven på kompakt utrustning är stor. IQT-N är framtagen för att kunna erbjuda alla de fördelar som IQT har men samtidigt är det lättare och mer kompakt än standarddonet. IQT-F är ett annat exempel, Ett IQT som kan rotera fulla varv, lämplig för exempelvis 5-vägsventiler där donet behöver arbeta över 270. RomPak - kompakta och lätta 90 -don med lokalt manövervred AWT - flervarvsdon AWT-serien är ett enklare flervarvsdon som kombinerar kvaliteterna hos en stark och robust motor med en väl beprövad och effektiv växellåda. Dubbla tätningar och kapslingsklass IP68 gör att donet lämpar sig väl för tuffa miljöer även utomhus och i kallt klimat. RomPak har samma grundläggande egenskaper som ROM-donet, men är även utrustad med en separat kontrollenhet med lokalt manövervred, ändlägesreläer, isolerade styrplintar samt möjlighet till Rotorks optionskort så som 4-20 ma styr- och återföring, Foundation Fieldbus, Profibus, Modbus och Pakscan. Vridmoment; - Direktverkande från 14 till Nm - 90 vridning med IW-växel upp till Nm - Flervarvs med mellanväxel upp till Nm Oljefylld växellåda borgar för bästa möjliga smörjning och gör samtidigt donet underhållsfritt Direktverkande handratt 1:1 ger snabbare stängning vid handmanöver Syncropak med lokala manövervred och fasoberoende elanslutning On-Off eller reglering Lägesindikering både mekaniskt samt med LED Fritt konfigurerbara reläutgångar Lokala manövervred och fasoberoende elanslutning Kompatibel med de flesta fältbussystem

7 CMA - erbjuder ett varierat utbud av ställdon för nästan alla linjära, vridande och roterande ventilapplikationer som kräver en mycket exakt positionering och obegränsad kontinuerlig reglering. Konfigurering sker via de inbyggda tryckknapparna och LCD display. Borstlös DC motor för en problemfri drift. En-fas eller DC matning Linjär rörelse (CML) Vridande rörelse 90 (CMQ) Roterande rörelse (CMR) Permanentsmord och underhållsfri växel Kompatibel med de flesta fältbussystem Remote In Remote Out som option Konfigurering via knappsats Två fritt konfigurerbara larm reläer 4-20 ma styrsignal och återföring -30 till 70 C temperaturområde som standard (andra temperaturområden som option) Handmanöver som standard Självlåsande anti-back mekanism upp till 125% av max moment Inbyggd Absolute encoder för garanterat bibehållen lägesindikering, även efter spänningsbortfall SM-6000 S2 - kraftfulla reglerande elektriska ställdon för spjäll, ventiler och applikationer med stort arbetsområde som kräver noggrann positionering och kontinuerlig reglering. Vridmoment från 502 till Nm Vridande rörelse Kontinuerlig obegränsad reglerdrift Manuell omställning som standard HART, Profibus och Foundation Fieldbus tillgängliga Automatisk momentbegränsning Självlåsande drivsystem - håller sista positionen även vid spänningsbortfall Temperaturer från -40 till 85 C CVA - erbjuder en rad storlekar som passar för nästan alla linjära och vridande ventilapplikationer som kräver en mycket exakt positionering. Donet har en inbyggd Superkondensator som tillåter att donet går till inställt felläge vid eventuellt spänningsavbrott. Konfigurering av donet sker via Bluetooth kommunikation. En-fas eller DC matning Linjär rörelse (CVL) Vridande 90 rörelse (CVQ) Inbyggd datalogger som standard Inbyggd Superkondensator som standard Bluetooth för konfigurering och diagnostik Noggrann och repeterbar positionering med 4-20 ma Kompatibel med de flesta fältbussystem Remote In Remote Out som option Fri konfigurerbar rörelse mot insignalen Direkt och inbyggd mätning av moment och ställkraft för skydd och övervakning Kontinuerligt obegränsad reglering. S9-100% tillgänglighet IP68 som standard Ex de som option Handmanöver som option LA-2000 serien - kraftfulla reglerande linjärdon med hög noggrannhet och med ett brett urval av hastigheter, slaglängder och ställkrafter gör dem idealiska för jalusispjäll, rökgasspjäll, ventiler och många andra linjära applikationer. Reglerkrafter från 667 till N Slaglängder från 152 till 610 mm För reglering upp till start/stopp per timme Självlåsande konstruktion, håller sista position även vid spänningsbortfall Lokal handmanöver som standard ATEX-godkänd (LA-2520).En-fas, Tre-fas eller DC matning Temperaturer från -40 till 65 C

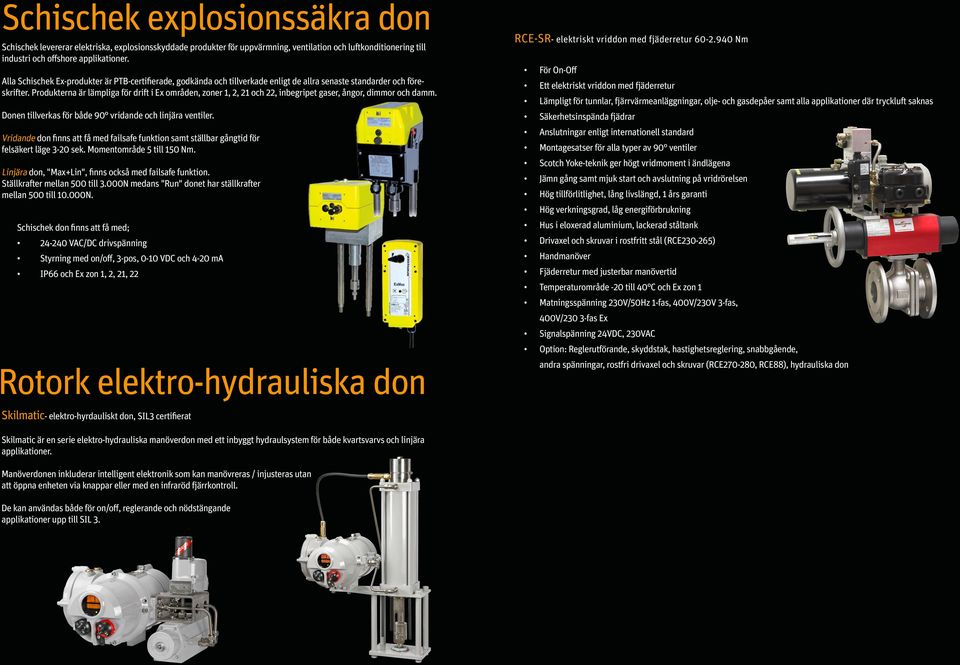

8 Schischek explosionssäkra don Schischek levererar elektriska, explosionsskyddade produkter för uppvärmning, ventilation och luftkonditionering till industri och offshore applikationer. Alla Schischek Ex-produkter är PTB-certifierade, godkända och tillverkade enligt de allra senaste standarder och föreskrifter. Produkterna är lämpliga för drift i Ex områden, zoner 1, 2, 21 och 22, inbegripet gaser, ångor, dimmor och damm. Donen tillverkas för både 90 vridande och linjära ventiler. Vridande don finns att få med failsafe funktion samt ställbar gångtid för felsäkert läge 3-20 sek. Momentområde 5 till 150 Nm. Linjära don, "Max+Lin", finns också med failsafe funktion. Ställkrafter mellan 500 till 3.000N medans "Run" donet har ställkrafter mellan 500 till N. Schischek don finns att få med; VAC/DC drivspänning Styrning med on/off, 3-pos, 0-10 VDC och 4-20 ma IP66 och Ex zon 1, 2, 21, 22 Rotork elektro-hydrauliska don RCE-SR- elektriskt vriddon med fjäderretur Nm För On-Off Ett elektriskt vriddon med fjäderretur Lämpligt för tunnlar, fjärrvärmeanläggningar, olje- och gasdepåer samt alla applikationer där tryckluft saknas Säkerhetsinspända fjädrar Anslutningar enligt internationell standard Montagesatser för alla typer av 90 ventiler Scotch Yoke-teknik ger högt vridmoment i ändlägena Jämn gång samt mjuk start och avslutning på vridrörelsen Hög tillförlitlighet, lång livslängd, 1 års garanti Hög verkningsgrad, låg energiförbrukning Hus i eloxerad aluminium, lackerad ståltank Drivaxel och skruvar i rostfritt stål (RCE ) Handmanöver Fjäderretur med justerbar manövertid Temperaturområde -20 till 40 C och Ex zon 1 Matningsspänning 230V/50Hz 1-fas, 400V/230V 3-fas, 400V/230 3-fas Ex Signalspänning 24VDC, 230VAC Option: Reglerutförande, skyddstak, hastighetsreglering, snabbgående, andra spänningar, rostfri drivaxel och skruvar (RCE , RCE88), hydrauliska don Skilmatic- elektro-hyrdauliskt don, SIL3 certifierat Skilmatic är en serie elektro-hydrauliska manöverdon med ett inbyggt hydraulsystem för både kvartsvarvs och linjära applikationer. Manöverdonen inkluderar intelligent elektronik som kan manövreras / injusteras utan att öppna enheten via knappar eller med en infraröd fjärrkontroll. De kan användas både för on/off, reglerande och nödstängande applikationer upp till SIL 3.

9 Crane pneumatiska don Revo - för 90 eller 180 ventilapplikationer 90 -manöverdon i dubbelkolvutförande med glidlagerförsedda kolvar. Patenterad och balanserad kuggstång som förhindrar axiella krafter att verka på lagren. Härigenom tillsäkras lågt slitage, hög tillförlitlighet och lång livslängd. Rotork växlar Rotork levererar innovativa lösningar för varje ventilapplikation med växlar och tillbehör, baserat på en oöverträffad bredd av kvalitetsprodukter. IW snäckväxlar i gjutjärn för 90 vridning. Finns även för reglering MOW. IB och IS kuggväxlar i gjutjärn för flervarvsventiler. Vridmoment upp till Nm Utblåsningssäker konstruktion; kuggstång och lagerbussningar är monterade från insidan Borrning samt spindeltopp enligt Namur Anslutning botten enligt ISO5211 Anslutning magnetventil enligt Namur Lägesindikering av röd polyamid Donet är permanentsmort och underhållsfritt Specialapplikationer MTW flervarvsväxel IWN för kärnkraftsapplikationer ILGD/ILGS växlar med handmanöver Sortimentet kompletteras med det breda utbudet av små manuella växlar i bland annat aluminium, rostfritt och gjutjärn. Rotork tillhandahåller också ett brett utbud av tillbehör såsom; montagesatser, spindelförlängningar, piedestalmontage, gränslägesboxar, lägesställare, kedjehjul mm. IB och IS växel Rotork Serie IB och IS växlar är flervarvs (roterande) produkter avsedda för drift av kil-, kägel-, sluss-och andra tryckbärande ventiler. Dessa växlar är lämpliga för manuella och motoriserade applikationer. Kinetrol pneumatiska don Kinetrol - för 90 eller 180 ventilapplikationer Vridmoment upp till Nm trots den kompakta designen Endast en rörlig del i kvartsvarvs donen Moduluppbyggnad av returfjäder, lägesställare, gränslägen mm Låg luftförbrukning Slitstark korrosionsbeständig yta Underhållsfri. Garanterad upp till 4 miljoner manövreringar Brett utbud av tillbehör IB IS Vridmoment upp till Nm Ställkrafter upp till kn Helt inbyggd utväxling Permanentsmord växel Avtagbar ventilkåpa Anslutningsflänsar för elektriska ställdon Vridmoment upp till Nm Ställkrafter upp till kn Helt inbyggd utväxling Permanentsmord växel Avtagbar ventilkåpa Anslutningsflänsar för elektriska ställdon

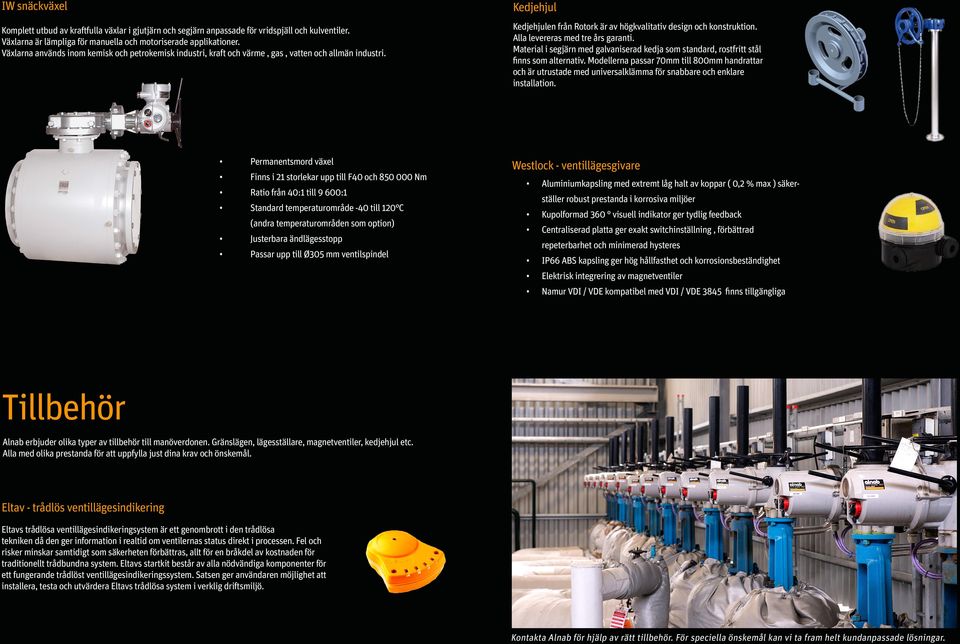

10 IW snäckväxel Kedjehjul Komplett utbud av kraftfulla växlar i gjutjärn och segjärn anpassade för vridspjäll och kulventiler. Växlarna är lämpliga för manuella och motoriserade applikationer. Växlarna används inom kemisk och petrokemisk industri, kraft och värme, gas, vatten och allmän industri. Kedjehjulen från Rotork är av högkvalitativ design och konstruktion. Alla levereras med tre års garanti. Material i segjärn med galvaniserad kedja som standard, rostfritt stål finns som alternativ. Modellerna passar 70mm till 800mm handrattar och är utrustade med universalklämma för snabbare och enklare installation. Permanentsmord växel Finns i 21 storlekar upp till F40 och Nm Ratio från 40:1 till 9 600:1 Standard temperaturområde -40 till 120 C (andra temperaturområden som option) Justerbara ändlägesstopp Passar upp till Ø305 mm ventilspindel Westlock - ventillägesgivare Aluminiumkapsling med extremt låg halt av koppar ( 0,2 % max ) säkerställer robust prestanda i korrosiva miljöer Kupolformad 360 visuell indikator ger tydlig feedback Centraliserad platta ger exakt switchinställning, förbättrad repeterbarhet och minimerad hysteres IP66 ABS kapsling ger hög hållfasthet och korrosionsbeständighet Elektrisk integrering av magnetventiler Namur VDI / VDE kompatibel med VDI / VDE 3845 finns tillgängliga Tillbehör Alnab erbjuder olika typer av tillbehör till manöverdonen. Gränslägen, lägesställare, magnetventiler, kedjehjul etc. Alla med olika prestanda för att uppfylla just dina krav och önskemål. Eltav - trådlös ventillägesindikering Eltavs trådlösa ventillägesindikeringsystem är ett genombrott i den trådlösa tekniken då den ger information i realtid om ventilernas status direkt i processen. Fel och risker minskar samtidigt som säkerheten förbättras, allt för en bråkdel av kostnaden för traditionellt trådbundna system. Eltavs startkit består av alla nödvändiga komponenter för ett fungerande trådlöst ventillägesindikeringssystem. Satsen ger användaren möjlighet att installera, testa och utvärdera Eltavs trådlösa system i verklig driftsmiljö. Kontakta Alnab för hjälp av rätt tillbehör. För speciella önskemål kan vi ta fram helt kundanpassade lösningar.

11 Service för oss, trygghet för dig Engagemanget tar inte slut när våra produkter installerats. Som kund ska du kunna lita på att utrustningen fortsätter fungera och att dina processer löper effektivt utan kostsamma avbrott. Året om, dygnet runt står därför våra servicetekniker i beredskap för snabba serviceinsatser kring ventiler, manöverdon och gasanalys. Vi utför reparationer i egen verkstad likväl som förebyggande underhåll och service på plats hos kund. Erfarna medarbetare med bred teknisk kompetens borgar för effektiva och säkra lösningar. Service från Alnab innebär trygghet och bekvämlighet för dig som kund. Tveka inte. Kontakta vår serviceavdelning när du behöver hjälp. Kvalitet och miljö Ledningssystemet hos Alnab är certifierat av Lloyd s LRQA för kvalitet och miljö enligt ISO 9001:2000 och ISO 14001:2004. Alnab är även certifierad leverantör till den nordiska kraftindustrin enligt Sellicha. ISO-certifieringen gäller för hela verksamheten och har som huvuduppgift att sätta kvalitet och miljömedvetenhet i fokus. Det innebär att Alnab ständigt strävar efter att effektivisera och kvalitetssäkra processer och att vi arbetar med ständiga förbättringar inom både kvalitet och miljö.

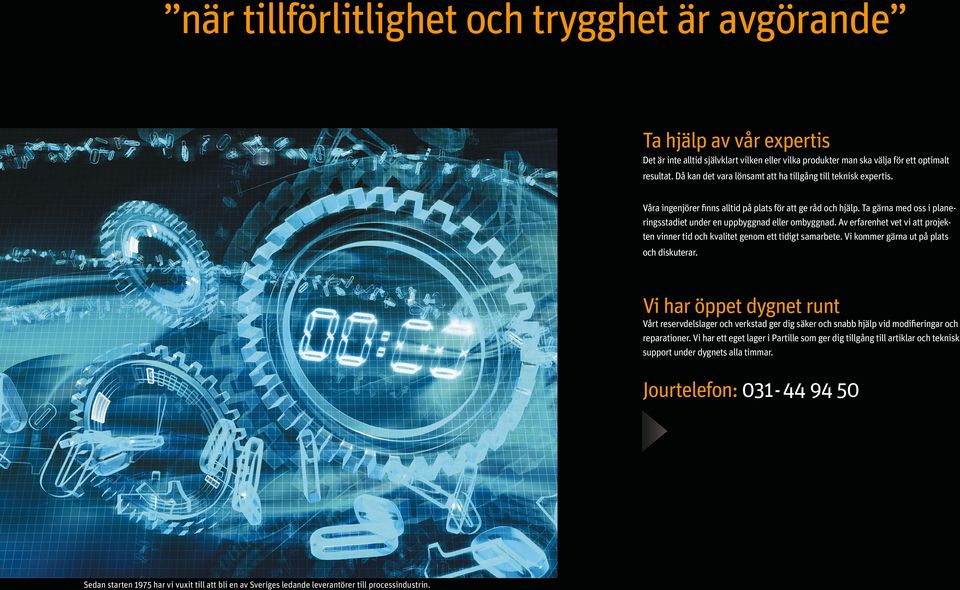

12 när tillförlitlighet och trygghet är avgörande Ta hjälp av vår expertis Det är inte alltid självklart vilken eller vilka produkter man ska välja för ett optimalt resultat. Då kan det vara lönsamt att ha tillgång till teknisk expertis. Våra ingenjörer finns alltid på plats för att ge råd och hjälp. Ta gärna med oss i planeringsstadiet under en uppbyggnad eller ombyggnad. Av erfarenhet vet vi att projekten vinner tid och kvalitet genom ett tidigt samarbete. Vi kommer gärna ut på plats och diskuterar. Vi har öppet dygnet runt Vårt reservdelslager och verkstad ger dig säker och snabb hjälp vid modifieringar och reparationer. Vi har ett eget lager i Partille som ger dig tillgång till artiklar och teknisk support under dygnets alla timmar. Jourtelefon: Sedan starten 1975 har vi vuxit till att bli en av Sveriges ledande leverantörer till processindustrin.

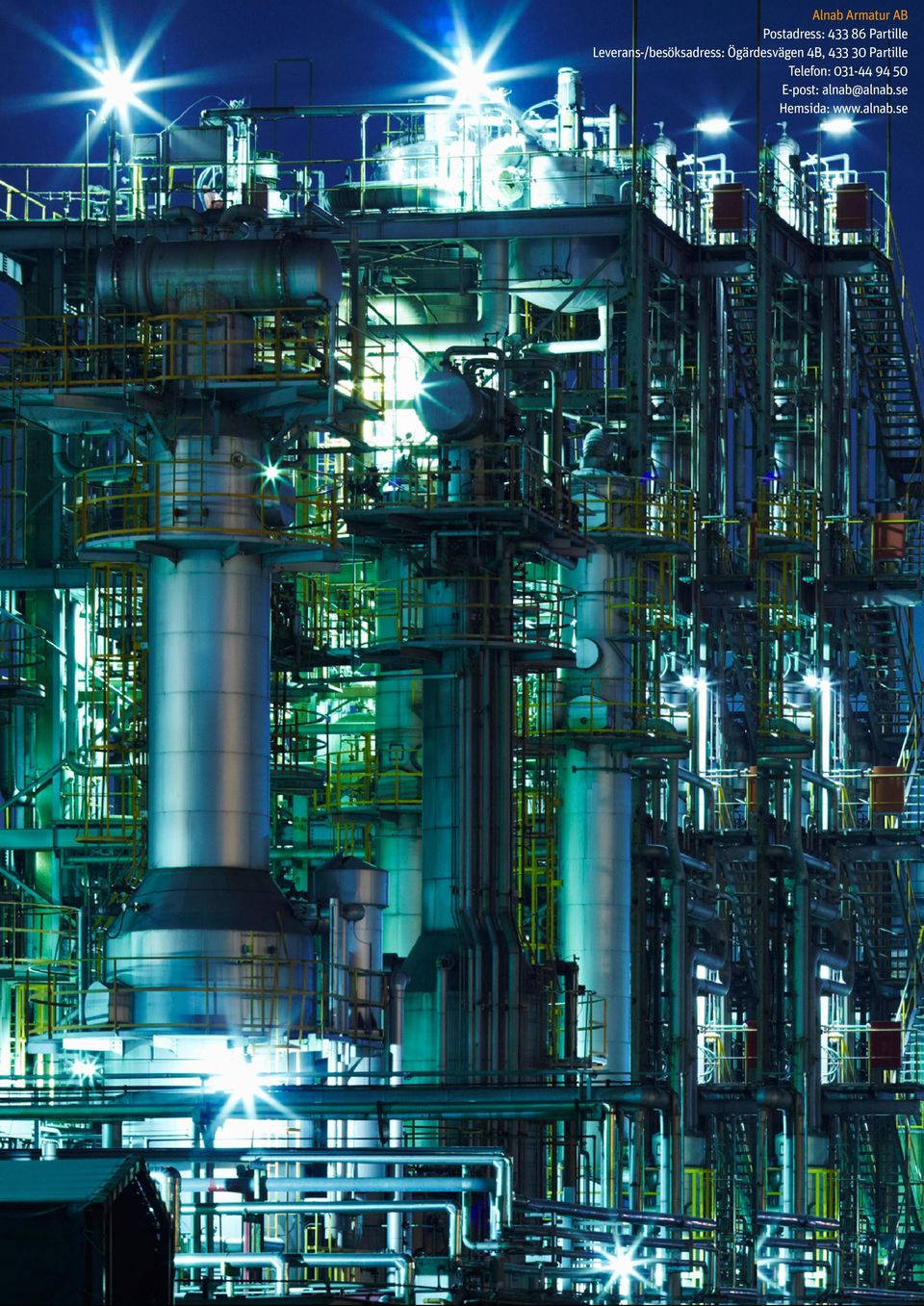

13 Alnab Armatur AB Postadress: Partille Leverans-/besöksadress: Ögärdesvägen 4B, Partille Telefon: E-post: Hemsida:
