NYTT DEN SÄKRA LÖSNINGEN FÖR OFFENTLIG MILJÖ INOM, HÄLSO- OCH UTBILDNINGSSEKTORN

Transkript

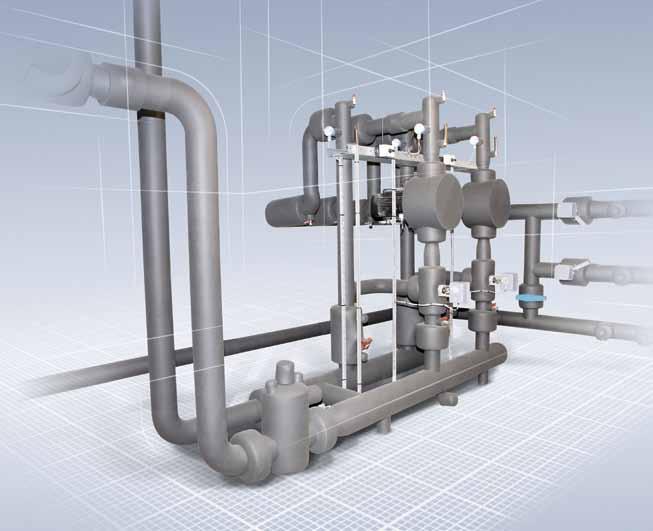

1 + antimikrobiellt skydd DEN SÄKRA LÖSNINGEN FÖR OFFENTLIG MILJÖ INOM, HÄLSO- OCH UTBILDNINGSSEKTORN NYTT Microban -teknik 5 års produktgarantir Övervakade produktegenskaper: Euroklass (B-s3, d0) l ºC 0,036 W/(m K) Microban + SH/Armaflex den flexibla isoleringen för att effektivt spara energi i VVS-anläggningar. Nu med antimikrobiellt MICROBAN produktskydd för ytterligare säkerhet mot bakterier och mögelsvampar.

2 + antimikrobiellt skydd Den professionella lösningen sparar energi och reducerar risken för mögelangrepp Struktur med slutna celler minskar fuktupptagningen Microban + Med Microban antimikrobiellt produktskydd Högre säkerhet genom större fogyta, tack vare det nya tangentiella fogsnittet Mycket låg värmeledningsförmåga, med slutna celler, ger säkrare Fördelar: SH/Armaflex är ett ledande elastomerbaserat isoleringsmaterial för säker och effektiv energioptimering av VVSanläggningar. Externt kontrollerade tekniska egenskaper, avancerad mikrocellstruktur och aktivt antimikrobiellt MICROBAN -skydd ger många fördelar: Integrerad MICROBAN -teknik för ytterligare skydd mot mikroorganismer och mögelsvamp ` ` Ökad montagesäkerhet med det nya tangentiella fogsnittet Lägre lambdavärde: större energibesparingar och reducering av CO 2 -utsläpp Förenklat sortiment: mindre lager, enklare hantering och lägre kostnader Nya plaströrsstorlekar Värme Vatten Ljuddämpning Energibesparing med SH/Armaflex Isoleringstjocklek (mm) 100% 90% 80% 70% Rördiameter ø 18 mm Rördiameter ø 28 mm Rördiameter ø 42 mm 84,5 % 87,4 % 89,3 % 82,7 % 85,7 % 87,7 % 19 80,4 % 83,5 % 85,6 % 13 76,7 % 80,0 % 82,1 % 9 72,7 % 76,0 % 78,1 % ø 18 mm ø 28 mm ø 42 mm Isolerad med mm Isolerad med 24 mm Isolerad med 19 mm Isolerad med 13 mm Isolerad med 9 mm Minskning av CO 2 -utsläppen med SH/Armaflex Oisolerade rör: 8148 kg/år CO 2 -utsläpp* (28,2 kg/m 2 ) Korrekt isolerade rörledningar (SH/ Armaflex mm) Isolerade distributionsledningar plus 6 mm isolerade anslutningsledningar: 1824 kg/år CO 2 -utsläpp* (6,3 kg/m 2 ) Omgivningstemperatur º C Ledningstemperatur 60º C Energibesparing i % - jämfört med oisolerade rör * 289 m 2 bostadshus beläget i centraleuropeisk klimatzon med 70/55 ºC värmesystem (komplett beskrivning i CO 2 -studie gjord av ZUB-Institutet i Kassel)

3 Användning värmeledningsrör kallvattenledningar varmvattenledningar EPBD (the European Energy Performance of Buildings Directive), som trädde i kraft i januari 06, höjde kraven för energieffektivitet för såväl nybyggnation som renovering. I och med detta direktiv blir nivåerna för energiförbrukningen klarare och tydligare för ägare, hyresgäster och andra användare genom en byggnadscertifiering som en obligatorisk del av byggnadsdokumentationen. Korrekt isolering av värme- och varmvattenledningar är viktigt för en byggnads optimala energibesparing och den säkerställs genom användning av SH/Armaflex. Installationstips SH/Armaflex är enkelt att installera såväl i befintliga som nya anläggningar. Ytterligare detaljer framgår av Armaflex installationshandbok. Mikrobangrepp är en av de viktigaste faktorer som påverkar inomhuslokaler. Till de mikroorganismer som finns i VVS- och ventilationsanläggningar hör bakterier och mögelsvampar, vilka förorsakar fuktfläckar och lukt. Överskottsfukt i kombination med i inomhuslokaler oftast befintligt damm och smuts, ger ett tillräckligt näringsunderlag för en alltför kraftig mikrobtillväxt. Dessa mikroorganismer avsöndrar sporer, celler, fragment och flyktiga organiska föreningar (VOC) i inomhusluften och bidrar därigenom till det välkända sickbuilding-syndromet. SH/Armaflex är det första isoleringsmaterialet med integrerat, antimikrobiellt Microban produktskydd, som är speciellt avsett att hämma mögelbildning i sanitära anläggningar.

4 Sortiment rör max. ytter-ø mm Kopparrör Cu Ytter-ø mm ,1 88, tum 1/4 3/8 1/2 3/ /4 1 1/ / Stålrör Fe Ytter-ø mm 12 13,5 17,2 21,3 26,9 33,7 42,4 48, ,3 63,5 76,1 88,9 114, ,7 168,3 Nominell bredd DN Plast- och metallrör SH/Armaflex slangar Ytter-ø Mikrocellkvalitet mm 9 mm 10 mm (*1) 13 mm 19 mm 24 mm mm SH-09X064 SH-09X076 SH-09X089 SH-09X108 SH-09X110 SH-09X114 SH-10X012 SH-10X015 SH-10X018 SH-10X0 SH-10X022 SH-10X0 SH-10X028 SH-10X0 SH-10X035 SH-10X0 SH-10X042 SH-10X048 SH-10X050 SH-10X054 SH-10X060 SH-13X064 SH-13X076 SH-13X089 SH-13X108 SH-13X110 SH-13X114 l º C : 0,036 (*1) SH/Armaflex slang i dimension 10 mm har i själva verket 11 mm tjocklek från rördiameter 12 till 28. Dessa artiklar finns också som förlimmade slangar SH-19X012 SH-19X015 SH-19X018 SH-19X0 SH-19X022 SH-19X0 SH-19X028 SH-19X0 SH-19X035 SH-19X0 SH-19X042 SH-19X048 SH-19X050 SH-19X054 SH-19X060 SH-19X064 SH-19X076 SH-19X089 SH-19X108 SH-19X110 SH-19X114 SH-24X012 SH-24X015 SH-24X018 SH-24X0 SH-24X022 SH-24X0 SH-24X028 SH-24X0 SH-24X035 SH-24X0 SH-24X042 SH-24X048 SH-30X050 SH-30X054 SH-30X060 SH-30X064 SH-30X076 SH-30X089 SH-36X110 SH-36X114 SH-36X1 SH-36X1 SH-36X160 SH-36X168 SH/Armaflex plattor, 2 m x 0,5 m Tjocklek mm 10 Produktkod SH SH--99 l º C : 0,0 SH/Armaflex tillbehör Produkt Dimension Produktkod SH/Armaflex isolertape Lim Armaflex 5 Armaflex rengöringsmedel Tjocklek 3, bredd 50 mm Burk 1liter Burk 1liter SH-TAPE ADH5/1,0 CLEANER/1,0 SH/Armaflex slangar SH/Armaflex plattor och band SH/Armaflex tillbehör SH/Armaflex mikrocellstruktur SH/Armaflex SH/Armaflex med ny mikrocellstruktur och integrerat, antimikrobiellt Microban-skydd

5 MICROBAN aktivt antimikrobiellt produktskydd När mikrober kommer i kontakt med den isolerade ytan, tränger Microban -skyddet igenom cellväggen i mikroorganismen och förhindrar dess förmåga att fungera, växa och reproducera sig. Eftersom skyddet byggs in under tillverkningsprocessen, så varken spolas eller slits det bort. Det ger produkter med Microban - teknik ytterligare motståndskraft mot bakterier och mögel. Därför är isoleringsmaterial med Microban - teknik den perfekta lösningen för VVS-anläggningar i offentliga byggnader som skolor, sjukhus, kontorsbyggnader och på flygplatser. Ytterligare upplysningar om Microban finns under MICROBAN är ett registrerat varumärke för Microban Products Company. Användningsområde SH/Armaflex är det optimala isoleringsmaterialet för VVS-anläggningar i miljöer som kräver en hög grad av fuktkontroll, hygien och inomhusluftkvalitet. Till sådana räknas processindustrier eller offentliga byggnader, där särskilt utsatta grupper av personer, exempelvis äldre eller sjuka, vistas. Hälsovårdsanläggningar: Sjukhus, bostäder, seniorboenden,... ` ` Undervisningsanläggningar: Daghem, skolor, universitet,... ` ` Kontorsbyggnader: Affärscentra, banker, försäkringsbolag,... Provningscertifikat och övervakning För att säkerställa en kontinuerligt lika hög kvalitet på produkter och tjänster övervakas produktionsprocessen och Armacellprodukternas tekniska värden t ex för SH/Armaflex - fortlöpande internt och genom externa provningsanstalter. I sin egenskap av produkt som marknadsförs över hela Europa testas, kontrolleras och övervakas SH/Armaflex inte enbart i enlighet med de nationella kraven, utan också med hänsyn till de i framtiden gällande europeiska normerna. Produktionsprocessen och de interna testmetoderna hos Armacell har redan ställts om till EU-kraven. Detta garanterar en ständigt likadan och tillförlitlig kvalitet för att säkerställa den långfristiga funktionaliteten i Din anläggning.

6 Investeringens återbetalningstid Statistisk amorteringstid för kostnaderna för en isolering med SH/Armaflex mm 506 Snabb amorteringstid < 1 år Förutsättningar: Jämförelse med utgångsläget med oisolerade rör Varmvatten- och värmeanläggning (70/55 C) Rörledningar dragna i ouppvärmt utrymme Pris för eldningsolja 0,55 /liter Resultat: Återbetalningstiden är mindre än 6 månader! Kostnader i 0 Pls. contact technical department for further details. 0 månader 6 månader 1 år Statistisk amortering (år) Tekniska data Kort beskrivning: Högflexibelt isoleringsmaterial med slutna celler med högt motstånd mot diffusion av vattenånga, låg värmeledningsförmåga och inbyggt Microban antimikrobiellt skydd. Material: Skummaterial på bas av syntetiskt gummi (elastomer). Färg: grått. Självhäftande beläggning: tryckkänsligt lim på modifierad akrylatbas med gallernätstruktur, täckt av skyddande polyetylenfolie Användningsområden: Isolering/skydd av rörledningar (för värme, varmt och kallt kranvatten, stuprör, dräneringar och armeringar) och andra VVS-anläggningar för att på ett optimalt sätt förhindra värmeförluster och spara energi. Reducerar risken för bakterier och mögelsvampangrepp. Egenskaper Värde/bedömning Provningscertifikat* 1 Övervakning* 2 Anmärkningar Användningstemperatur (temperaturgränser) Max mediatemperatur Min mediatemperatur +105 C (+85 C om plattor eller band limmats på objektet med hela sin yta) *3 normal för VVS-installationer SH/Armaflex är ett isoleringsmaterial speciellt avsett för VVS-sektorn. Ångdiffusionsmotståndkoefficienten för detta material med slutna celler är helt tillräcklig för inom detta användningsområde uppkommande påkänningar Värmeledningsförmåga λ ºC 0,036 W/(m K) NYTT (SH-10x12 till SH-10X60) 0,0 W/(m K) D 75 / m EN ISO 8497, DIN EN Brandegenskaper 1. Brandklass Slangar upp till 39 mm självhäftande band Slangar >39 mm B L -s3, d0 B-s3, d0 C L -s3, d0 D 75 / m DIN EN DIN EN Praktiska brandegenskaper självslocknande, droppar ej, sprider ej brand 3. Brandhärdighet Vägg- och takgenomföringar R 90 D 2300 DIN 4102, del 11 Ljuddämpning (DIN 4109) Stomljudsdämpning upp till 28 db (A) DIN , DIN EN ISO *1 Mera utförliga tekniska data (provningscertifikat, godkännanden etc) kan erhållas på begäran, v g ange registernummer *2 = officiell övervakning av oberoende institut och/eller provningsmyndigheter m = regelbunden fabriksintern kvalitetsövervakning i enlighet med pren *3 För plana ytor (plattor eller band) som limmats på objektet med hela ytan bör HT/Armaflex användas för mediatemperaturer över 85 C Alla data och tekniska uppgifter baseras på resultat uppnådda under normala användningsförhållanden. Det åligger dig som mottagare av denna information att i eget intresse och på eget ansvar hos oss i god tid ta reda på huruvida data och uppgifter passar för den avsedda installationen. Installationsanvisningar finns i vår Armaflex installationshandbok. V g kontakta vår kundtjänst innan du isolerar rostfritt stål. Lim Armaflex 5 måste användas för att garantera korrekt isolering. För utomhusbruk. SH/Armaflex ska inom 3 dagar förses med skyddsskikt, t ex av Armafinish 99. Armacell GmbH Robert-Bosch-Straße 10 D Münster Telefon +49 (0) 1 / Fax +49 (0) 1 / info.se@armacell.com Copyright: Armacell Enterprise GmbH Rätt till ändringar förbehålles. Printed in Europe S(S)
