1 ARMACELLS SYSTEMLÖSNINGAR KYLNING, LUFTKONDITIONER- ING OCH VENTILATION AF/Armaflex Armafix AF NH/Armaflex Armafix NH HT/Armaflex tubolit Split & duosplit Arma-Chek d Arma-Chek r Arma-Chek silver Okapak Armaflex Protect ArmaProtect 1000 TILLBEHÖR

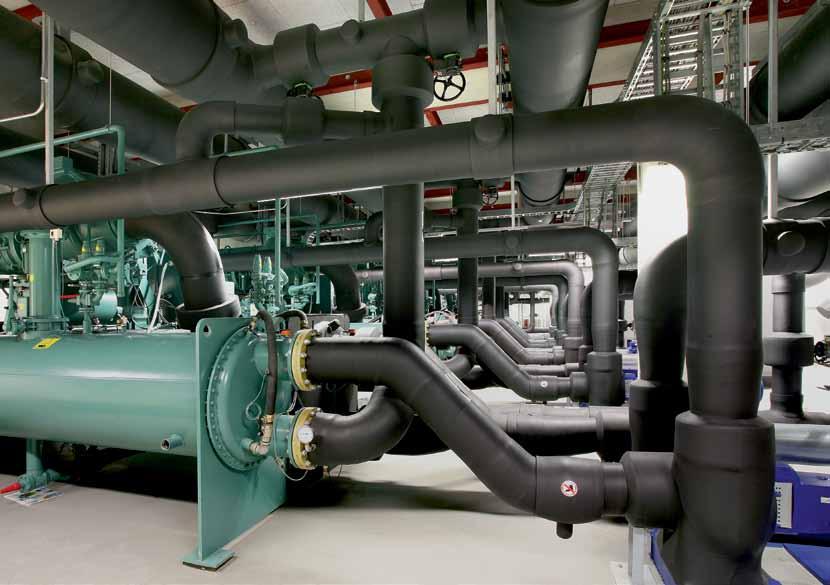

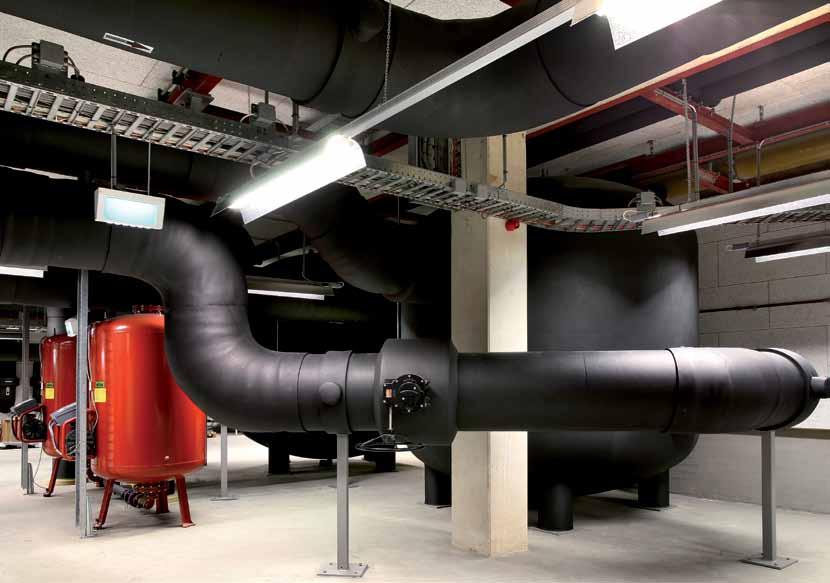

2 SYSTEM OCH HUR DE FUNGERAR KYLNINGS-, LUFTKONDITIONERINGS- OCH VENTILATION- SSYSTEM Kylningssystem finns inom många områden inom industrin och handeln. De kan variera kraftigt vad gäller typ och storlek, men en sak gäller för alla system: den kylningsenergi som produceras på en plats måste föras till produkten eller processen någon annanstans. Ett tillämpningsområde som blir allt viktigare är att leverera kylningsenergi till luftkonditioneringssystem. Alla delar i kylsystem måste ha ett långvarigt skydd mot kondensation och energiförlust. Det finns även krav vad gäller bullernivå och brandskydd. KOMPONENTER I KYLNINGS-, LUFT- KONDITIONERINGS- OCH VENTILATIONSSYSTEM rör fästen ventiler filter kärl luftkonditionerings- och ventilationskanaler

3 KRAV SOM STÄLLS PÅ ISOLERINGEN RÄTTSLIGA KRAV Kylnings- och luftkonditioneringsteknik förbrukar mest energi i industriella installationer och byggutrustning. I vissa europeiska länder är kraven för sådana system reglerade enligt lag. Varför ska man isolera? Minimikravet på lång sikt för all isolering som används i kalla tillämpningar är att det inte ska bildas kondensation på isoleringens yta. Från ett energiperspektiv är det viktigt att isoleringen även utformas så att den ger optimal energibesparing. Isoleringen måste även uppfylla krav för ljudnivå och buller. Dessutom ska isolering i kalla tillämpningar garantera att termisk och akustisk bryggning förhindras i närheten av rörfästena.

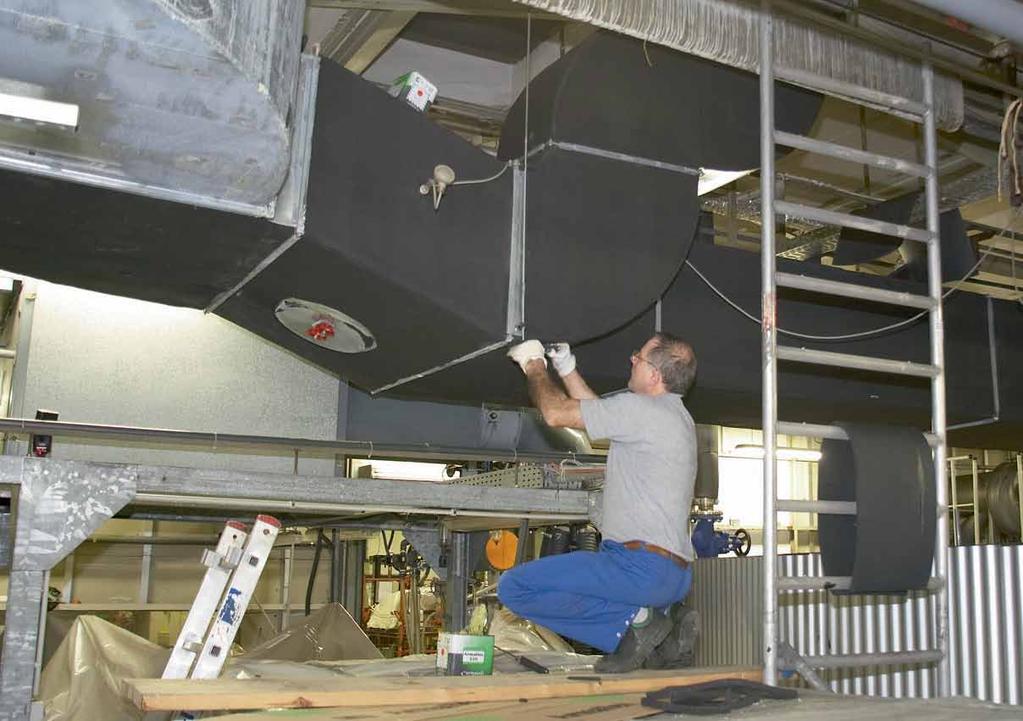

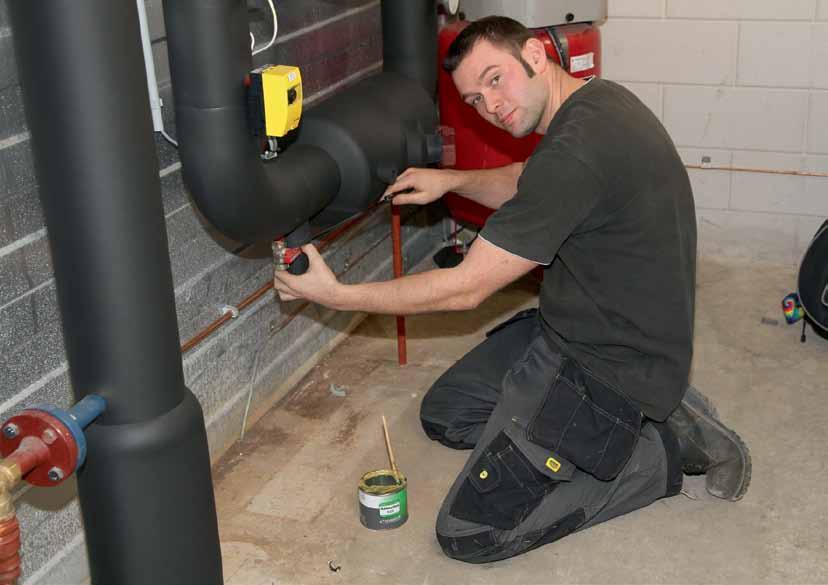

4 LÖSNINGAR FÖR KYLNINGS-, LUFTKONDITIONERINGS- OCH VENTILATIONSSYSTEM Armacell erbjuder olika lösningar för både termisk och akustisk isolering och brandtätning för olika typer av rör. Elastomeriska isoleringsmaterial har inte bara utmärkta tekniska egenskaper utan kan även installeras snabbt, enkelt och snyggt. Armacells isoleringsmaterial är perfekt anpassade till varandra och testade som system. TEKNISKA EGENSKAPER Armaflex med slutna celler har låg termisk konduktivitet och är mycket resistent mot transmission av vattenånga. Armacell produkter har också många olika alternativ för att kontrollera bullernivån. Brandhärdiga genomföringar genom väggar och tak för nästan alla typer av rör kan utföras enkelt och pålitligt med Armaflex Protect. INSTALLATIONSFÖRDELAR Armaflex är ett flexibelt damm- och fiberfritt elastomeriskt isoleringsmaterial som kan installeras snabbt, enkelt och snyggt. Materialet är så flexibelt att det även kan användas i trånga utrymmen i byggnaden. Isoleringsmaterialet anpassar sig till komplicerade former och kan klistras på säkert i full materialtjocklek på kritiska punkter (t.ex. genomföringar, knutpunkter etc.). Användning av självhäftande rör och höljen minskar installationstiden påtagligt och även den mängd Armaflex Adhesive som krävs. Om man behöver utföra underhållsarbete på isolerade installationer kan materialet skäras upp och sedan är det bara att klistra igen efteråt. Med Armafix rörstöd, som matchar Armaflex-serien perfekt, kan fästen monteras snabbt och enkelt utan extra ansträngning. Information om korrekt installation av isoleringsmaterial finns i Armaflex användarmanual.

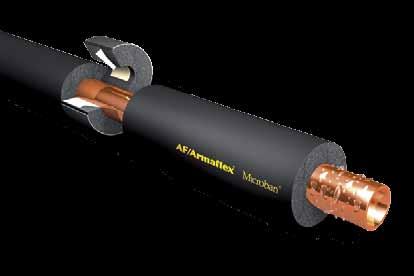

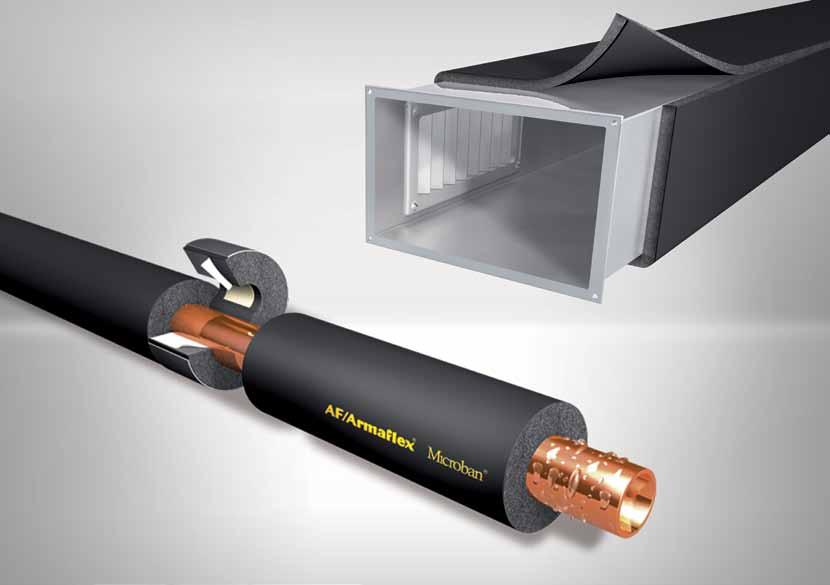

5 AF/Armaflex DEN FLEXIBLA ISOLERINGEN MED ANTIMIKROBI- ELLT SKYDD Microban-teknik 10 års systemgaranti Supervised performance: Euroklass (B/B L -s3, d0), λ 0 ºC 0,033 W/(m K) och μ Tillförlitlig kondenskontroll Bidrar till bättre luftkvalitet inomhus Säker systemlösning God stomljudsdämpning Produkter 10 års funktionsgaranti med System Armaflex Med Armaflex Systemgaranti lämnar vi en 10 års garanti för alla AF/Armaflex-produkter med avseende på prestanda enligt offentliggjorda tekniska egenskaper. För att få Armaflex Systemgaranti, måste anläggningen vara isolerad med AF/Armaflex och Armafix AF i ett system. Ett certifierat isoleringsföretag kan helt enkelt utfärda det undertecknade garantiavtalet tillsammans med sin offert. När entreprenaden erhålls, måste projektet anmälas till Armacell där det kommer att registreras. Viktigt! Ingen systemgaranti, såvida inte projektet har uppfyllt alla fastställda förutsättningar. Ett säkert sätt att få kunder som är nöjda på lång sikt!

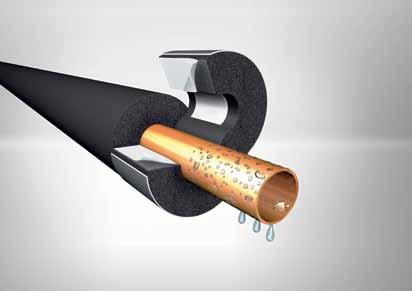

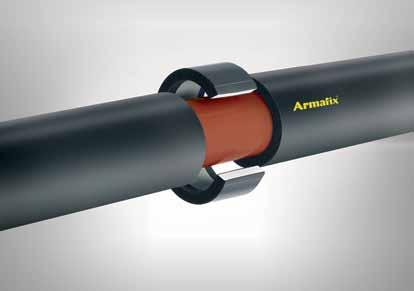

6 Produkter Armafix AF GARANTERAD KONDENSKONTROLL PÅ EN HELT NY NIVÅ λ 0 ºC W/(m K) damm- och fiberfri inbyggd ångbroms eliminerar köldbryggor Tillförlitlig kondenskontroll Förlimmad förslutning Kärna av högdensitet PE med optimala termiska egenskaper Förhöjd säkerhet med systemgaranti NH/Armaflex DEN HALOGENFRIA LÖSNINGEN FÖR MILJÖER MED SÄRSKILDA KRAV Damm- och fiberfritt material ger låg termisk konduktivitet Utmärkt skydd mot fuktdiffusion IMO-godkänd UL- och FM-godkänd Halogenfri Låg förekomst av rök och giftiga gaser vid brand Minskar toxicitet och frätande effekter på människor och utrustning Skyddar rostfritt stål mot sprickor på grund av spänningskorrosion Armafix NH DEN SÄKRA LÖSNINGEN FÖR ATT UNDVIKA KÖLDBRYGGOR Inbyggd ångspärr Termiskt avskiljande Professionellt rörupphäng för ett slutet isoleringssystem Passar för NH/Armaflex-sortimentet Finns med tillhörande klammer Enkel installation i bara tre steg

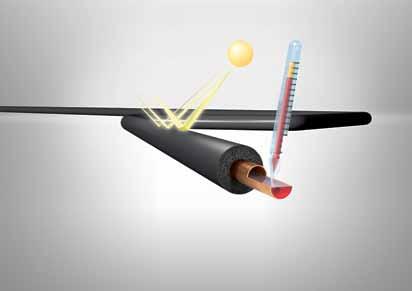

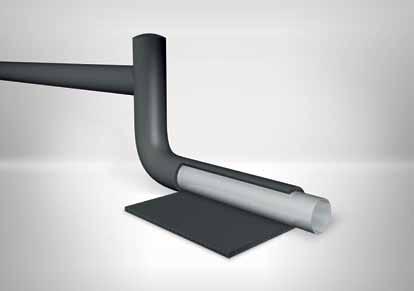

7 Produkter HT/Armaflex DEN FLEXIBLA ISOLERINGEN FÖR UTOMHUSINS- TALLATIONER SAMT HÖGA TEMPERATURER Enastående beständighet mot UV-strålning Hög stabilitet vid extremt höga eller låga temperaturer Minimala energiförluster tack vare låg termisk konduktivitet Tål många typer av normal väderpåverkan Syntetiskt EPDM-gummi med dokumenterade prestanda Bibehåller sina fysiska egenskaper under hela livslängden Tubolit Split & DuoSplit KONTINUERLIG HÖG KVALITET Sömlöst dragna kylkopparrör enligt EN Texturerad skyddsfilm av polyolefinsampolymer ger god beständighet mot UV-strålning Patenterad vidhäftande join-split-teknologi för att enkelt kunna ta isär och koppla samman rören utan några verktyg Isolering med slutna celler förhindrar kondensering Enkel installation Passar köldmedierna R-410A & R-407C Skapar en estetisk integrering med byggnadens yttre Sparar tid och pengar vid montering

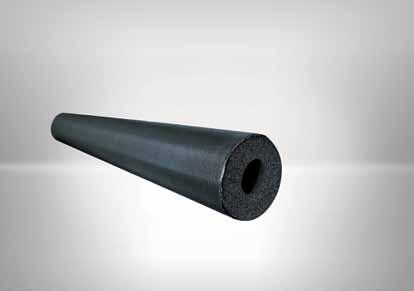

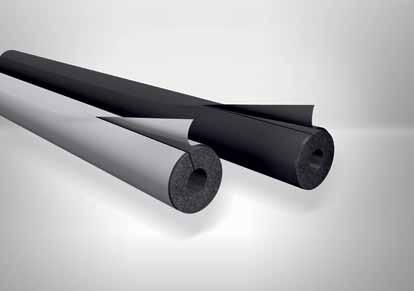

8 Produkter Arma-Chek D DET FÖRBEKLÄDDA ISOLERINGSSYSTEMET FÖR INOM- OCH UTOMHUSINSTALLATIONER Ingen risk för galvanisk korrosion Icke metalliskt ytbeklädnadssystem Damm- och fiberfritt Beständigt mot extrem väderlek, saltvatten och skador Låg vikt Lätt att installera och underhålla Beständigt mot UV, olja och kemikalier Isolering och ytbeklädnad i en produkt Arma-Chek R SYSTEM MED HÖG FLEXIBILITET OCH SÄKERHET Ångmotståndsfaktor µ Rivhållfasthet: 2,5 N/mm Draghållfasthet: 5.0 MPa ( ± 1 Mpa) Utomordentlig beständighet mot UV-strålning, saltvatten och mekanisk åverkan Enkel applicering - inget behov av specialverktyg Minskar risken för korrosion under isoleringen Uppfyller internationella normer

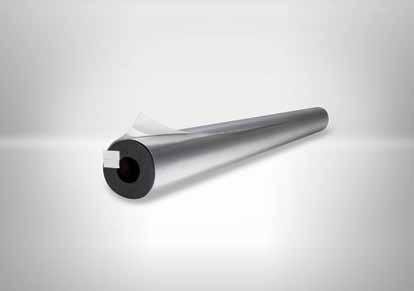

9 Produkter Arma-Chek Silver DET FLEXIBLA FÖRISOLERADE YTBEKLÄDNADS- SYSTEMET dammfritt korrosionsbeständigt god riv- och penetrerings-beständighet UV- och väderbeständigt Anpassade böj- och T-stycken med metalliskt utseende Lätt att installera och rengöra Okapak PVC-ytbeklädnadssystem halvblank, slät yta tillverkad utan metallerna kadmium, bly, kvicksilver, krom och sammansättningar av dessa, utan användning av silikon dragslaghållfasthet: 400 kj/m² Motståndsfaktor mot diffusion av vattenånga µ lång livslängd ingen tjockleksminskning runt böjar slagtålig hård PVC-folie förhindrar försvagning av isoleringstjockleken i rörböjar

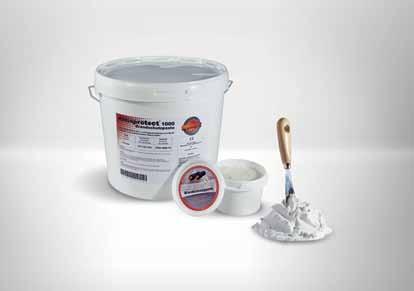

10 Produkter Armaflex Protect Den flexibla brandspärren vid vägggenomföringar brandmotstånd EN13501 och DIN 4102 för rördiametrar upp till 323 mm µ > termiska och akustiska egenskaper enkel att installera upp till 120 minuters brandmotstånd godkänd på metall- och plaströr Armaprotect 1000 Den lättanvända fyllnadsmassan vid brandgenomföringar icke-brännbar A1 EN smältpunkt > 1000 C λ < 0,040 enkel att använda systemlösning för rör- och kabelgenomföringar

11 Produkter Armaflex tillbehör DE RÄTTA REDSKAPEN FÖR ATT GÖRA ETT RIKTIGT JOBB Komplett sortiment med rengöringsmedel, knivar, lim, band, UV-färg mm Professionellt verktygs-set Speciellt utformat och anpassat för Armaflex

12 ArmaPlus Högre tillförlitlighet Med ArmaPlus gör Armacell en stor mängd tjänster och uppgifter tillgängliga för sina partner. Fördelar: effektiv och långvarig användning av våra produkter: Teknisk hjälp och projektövervakning på plats Armacells service för tekniska expertråd: direktlinje för akuta frågor Armacells utbildningskurser för professionell installation av elastomeriska isoleringsmaterial. Tekniska beräkningar (ArmWin AS) Anbudsupport (specificeringssatser) Tillämpningsmanualer och videofilmer som visar korrekt installation av produkterna Garanti för Armaflex System: utökade garantiperioder för certifierade isolatorer I nedladdningsavdelningen på Armacells webbplats finns testcertifikat, godkännanden, säkerhetsdatablad och mycket annat För mer information, gå till ArmaPlus: Pålitlig support för era projekt Armacell GmbH Robert-Bosch-Straße Münster Telefon +49 (0) 251 / Telefax +49 (0) 251 / info.se@armacell.com armaflex.com/se Armacell Enterprise GmbH ACRV SBR SE SE Med reservation för ändringar
