Astar LED IP66. Downlight RAW Linz 8W LED

Transkript

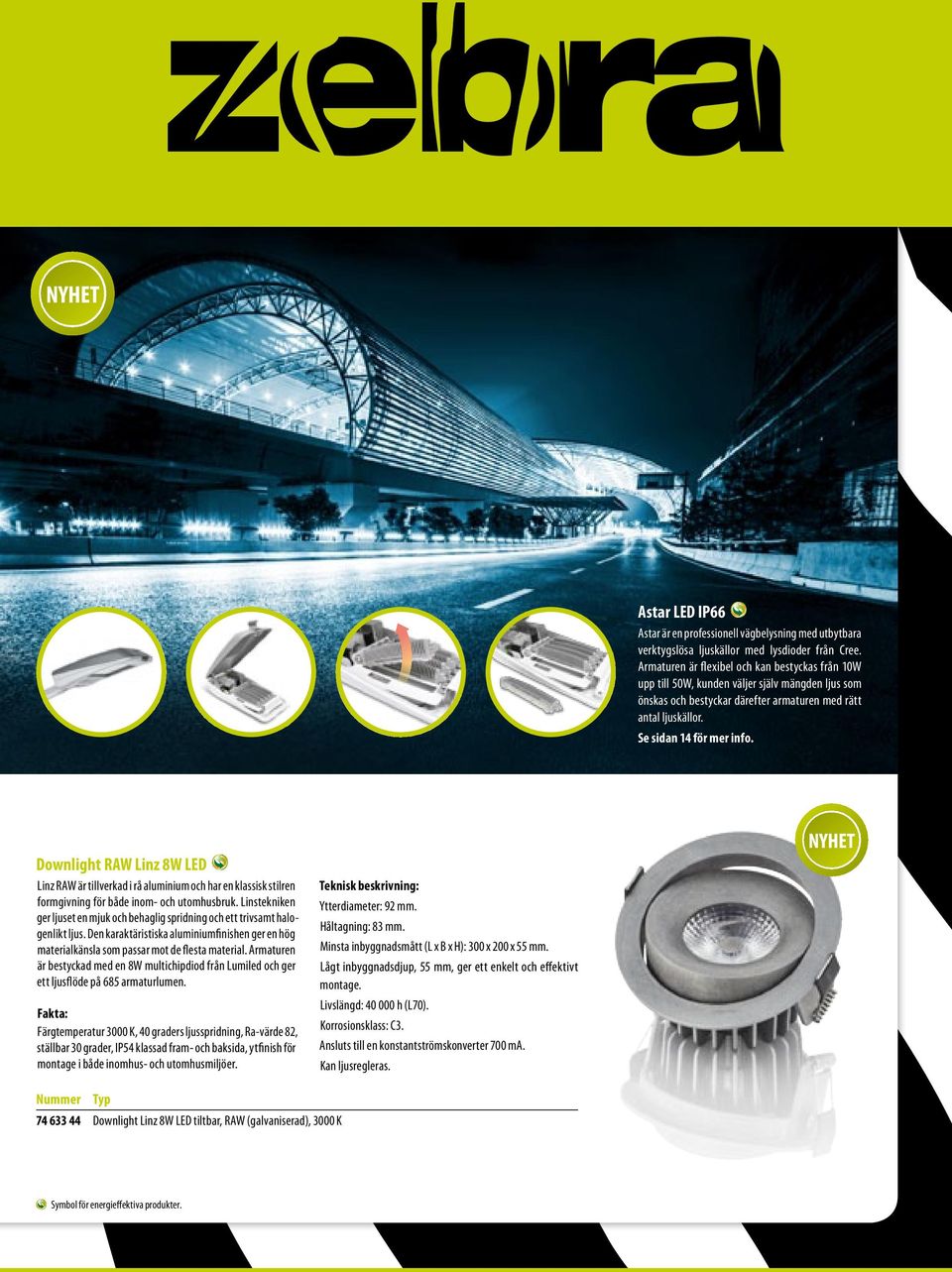

1 Astar LED IP66 Astar är en professionell vägbelysning med utbytbara verktygslösa ljuskällor med lysdioder från Cree. Armaturen är flexibel och kan bestyckas från 10W upp till 50W, kunden väljer själv mängden ljus som önskas och bestyckar därefter armaturen med rätt antal ljuskällor. Se sidan 14 för mer info. Downlight RAW Linz 8W LED Linz RAW är tillverkad i rå aluminium och har en klassisk stilren formgivning för både inom- och utomhusbruk. Linstekniken ger ljuset en mjuk och behaglig spridning och ett trivsamt halogenlikt ljus. Den karaktäristiska aluminiumfinishen ger en hög materialkänsla som passar mot de flesta material. Armaturen är bestyckad med en 8W multichipdiod från Lumiled och ger ett ljusflöde på 685 armaturlumen. Fakta: Färgtemperatur 3000 K, 40 graders ljusspridning, Ra-värde 82, ställbar 30 grader, IP54 klassad fram- och baksida, ytfinish för montage i både inomhus- och utomhusmiljöer. Ytterdiameter: 92 mm. Håltagning: 83 mm. Minsta inbyggnadsmått (L x B x H): 300 x 200 x 55 mm. Lågt inbyggnadsdjup, 55 mm, ger ett enkelt och effektivt montage. Livslängd: h (L70). Korrosionsklass: C3. Ansluts till en konstantströmskonverter 700 ma. Kan ljusregleras Downlight Linz 8W LED tiltbar, RAW (galvaniserad), 3000 K Symbol för energieffektiva produkter.

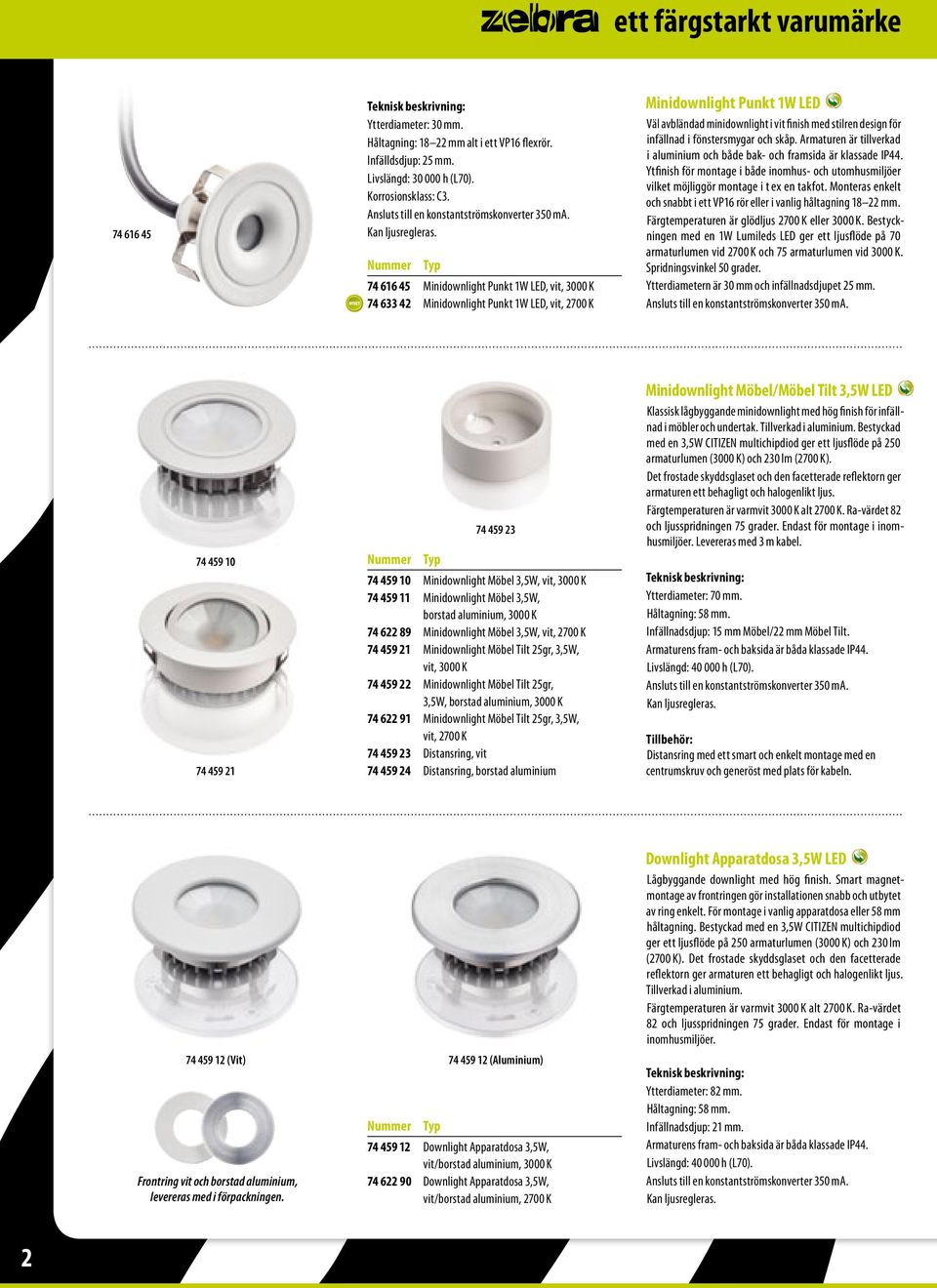

2 Ytterdiameter: 30 mm. Håltagning: mm alt i ett VP16 flexrör. Infälldsdjup: 25 mm. Livslängd: h (L70). Korrosionsklass: C3. Ansluts till en konstantströmskonverter 350 ma. Kan ljusregleras Minidownlight Punkt 1W LED, vit, 3000 K Minidownlight Punkt 1W LED, vit, 2700 K Minidownlight Punkt 1W LED Väl avbländad minidownlight i vit finish med stilren design för infällnad i fönstersmygar och skåp. Armaturen är tillverkad i aluminium och både bak- och framsida är klassade IP44. Yt finish för montage i både inomhus- och utomhusmiljöer vilket möjliggör montage i t ex en takfot. Monteras enkelt och snabbt i ett VP16 rör eller i vanlig håltagning mm. Färgtemperaturen är glödljus 2700 K eller 3000 K. Bestyckningen med en 1W Lumileds LED ger ett ljusflöde på 70 armaturlumen vid 2700 K och 75 armaturlumen vid 3000 K. Spridningsvinkel 50 grader. Ytterdiametern är 30 mm och infällnadsdjupet 25 mm. Ansluts till en konstantströmskonverter 350 ma Minidownlight Möbel 3,5W, vit, 3000 K Minidownlight Möbel 3,5W, borstad aluminium, 3000 K Minidownlight Möbel 3,5W, vit, 2700 K Minidownlight Möbel Tilt 25gr, 3,5W, vit, 3000 K Minidownlight Möbel Tilt 25gr, 3,5W, borstad aluminium, 3000 K Minidownlight Möbel Tilt 25gr, 3,5W, vit, 2700 K Distansring, vit Distansring, borstad aluminium Minidownlight Möbel/Möbel Tilt 3,5W LED Klassisk lågbyggande minidownlight med hög finish för infällnad i möbler och undertak. Tillverkad i aluminium. Bestyckad med en 3,5W CITIZEN multichipdiod ger ett ljusflöde på 250 armaturlumen (3000 K) och 230 lm (2700 K). Det frostade skyddsglaset och den facetterade reflektorn ger armaturen ett behagligt och halogenlikt ljus. Färgtemperaturen är varmvit 3000 K alt 2700 K. Ra-värdet 82 och ljusspridningen 75 grader. Endast för montage i inomhusmiljöer. Levereras med 3 m kabel. Ytterdiameter: 70 mm. Håltagning: 58 mm. Infällnadsdjup: 15 mm Möbel/22 mm Möbel Tilt. Armaturens fram- och baksida är båda klassade IP44. Livslängd: h (L70). Ansluts till en konstantströmskonverter 350 ma. Kan ljusregleras. Tillbehör: Distansring med ett smart och enkelt montage med en centrumskruv och generöst med plats för kabeln (Vit) (Aluminium) Frontring vit och borstad aluminium, levereras med i förpackningen Downlight Apparatdosa 3,5W, vit/borstad aluminium, 3000 K Downlight Apparatdosa 3,5W, vit/borstad aluminium, 2700 K Downlight Apparatdosa 3,5W LED Lågbyggande downlight med hög finish. Smart magnetmontage av frontringen gör installationen snabb och utbytet av ring enkelt. För montage i vanlig apparatdosa eller 58 mm håltagning. Bestyckad med en 3,5W CITIZEN multichipdiod ger ett ljusflöde på 250 armaturlumen (3000 K) och 230 lm (2700 K). Det frostade skyddsglaset och den facetterade reflektorn ger armaturen ett behagligt och halogenlikt ljus. Tillverkad i aluminium. Färgtemperaturen är varmvit 3000 K alt 2700 K. Ra-värdet 82 och ljusspridningen 75 grader. Endast för montage i inomhusmiljöer. Ytterdiameter: 82 mm. Håltagning: 58 mm. Infällnadsdjup: 21 mm. Armaturens fram- och baksida är båda klassade IP44. Livslängd: h (L70). Ansluts till en konstantströmskonverter 350 ma. Kan ljusregleras. 2

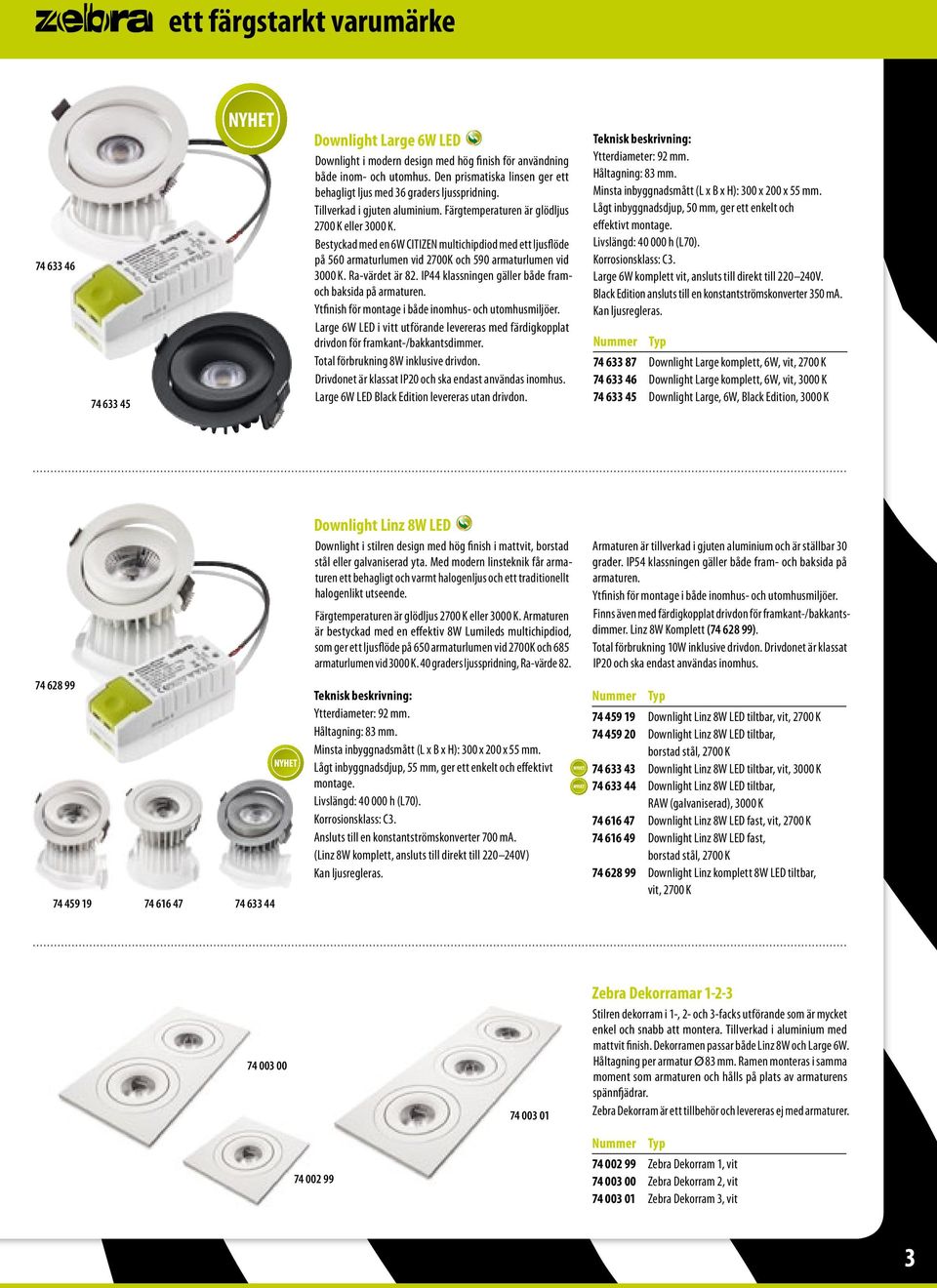

3 Downlight Large 6W LED Downlight i modern design med hög finish för användning både inom- och utomhus. Den prismatiska linsen ger ett behagligt ljus med 36 graders ljusspridning. Tillverkad i gjuten aluminium. Färgtemperaturen är glödljus 2700 K eller 3000 K. Bestyckad med en 6W CITIZEN multichipdiod med ett ljusflöde på 560 armaturlumen vid 2700K och 590 armaturlumen vid 3000 K. Ra-värdet är 82. IP44 klassningen gäller både framoch baksida på armaturen. Ytfinish för montage i både inomhus- och utomhusmiljöer. Large 6W LED i vitt utförande levereras med färdigkopplat drivdon för framkant-/bakkantsdimmer. Total förbrukning 8W inklusive drivdon. Drivdonet är klassat IP20 och ska endast användas inomhus. Large 6W LED Black Edition levereras utan drivdon. Ytterdiameter: 92 mm. Håltagning: 83 mm. Minsta inbyggnadsmått (L x B x H): 300 x 200 x 55 mm. Lågt inbyggnadsdjup, 50 mm, ger ett enkelt och effektivt montage. Livslängd: h (L70). Korrosionsklass: C3. Large 6W komplett vit, ansluts till direkt till V. Black Edition ansluts till en konstantströmskonverter 350 ma. Kan ljusregleras Downlight Large komplett, 6W, vit, 2700 K Downlight Large komplett, 6W, vit, 3000 K Downlight Large, 6W, Black Edition, 3000 K Downlight Linz 8W LED Downlight i stilren design med hög finish i mattvit, borstad stål eller galvaniserad yta. Med modern linsteknik får armaturen ett behagligt och varmt halogenljus och ett traditionellt halogenlikt utseende. Färgtemperaturen är glödljus 2700 K eller 3000 K. Armaturen är bestyckad med en effektiv 8W Lumileds multichipdiod, som ger ett ljusflöde på 650 armaturlumen vid 2700K och 685 armaturlumen vid 3000 K. 40 graders ljusspridning, Ra-värde 82. Armaturen är tillverkad i gjuten aluminium och är ställbar 30 grader. IP54 klassningen gäller både fram- och baksida på armaturen. Ytfinish för montage i både inomhus- och utomhusmiljöer. Finns även med färdigkopplat drivdon för framkant-/bakkantsdimmer. Linz 8W Komplett ( ). Total förbrukning 10W inklusive drivdon. Drivdonet är klassat IP20 och ska endast användas inomhus Ytterdiameter: 92 mm. Håltagning: 83 mm. Minsta inbyggnadsmått (L x B x H): 300 x 200 x 55 mm. Lågt inbyggnadsdjup, 55 mm, ger ett enkelt och effektivt montage. Livslängd: h (L70). Korrosionsklass: C3. Ansluts till en konstantströmskonverter 700 ma. (Linz 8W komplett, ansluts till direkt till V) Kan ljusregleras Downlight Linz 8W LED tiltbar, vit, 2700 K Downlight Linz 8W LED tiltbar, borstad stål, 2700 K Downlight Linz 8W LED tiltbar, vit, 3000 K Downlight Linz 8W LED tiltbar, RAW (galvaniserad), 3000 K Downlight Linz 8W LED fast, vit, 2700 K Downlight Linz 8W LED fast, borstad stål, 2700 K Downlight Linz komplett 8W LED tiltbar, vit, 2700 K Zebra Dekorramar Stilren dekorram i 1-, 2- och 3-facks utförande som är mycket enkel och snabb att montera. Tillverkad i aluminium med mattvit finish. Dekorramen passar både Linz 8W och Large 6W. Håltagning per armatur Ø 83 mm. Ramen monteras i samma moment som armaturen och hålls på plats av armaturens spännfjädrar. Zebra Dekorram är ett tillbehör och levereras ej med armaturer Zebra Dekorram 1, vit Zebra Dekorram 2, vit Zebra Dekorram 3, vit 3

4 Downlight Medium 3,5W LED Downlight i modern design med hög finish för infällnad i undertak. Tillverkad i aluminium. Bestyckad med en 3,5W CITIZEN multichipdiod ger ett ljusflöde på 250 armaturlumen. Det frostade skyddsglaset och den facetterade reflektorn ger armaturen ett behagligt och halogenlikt ljus. Färgtemperaturen är varmvit 3000 K, Ra-värdet 82 och ljusspridningen 45 grader. Endast för montage i inomhusmiljöer. Levereras med skyddskåpa. Vid användning av skyddskåpan är armaturen godkänd att installeras direkt mot isolering. Skyddskåpan går enkelt att ta av om den inte behöver användas Med skyddskåpa Monterad direkt i isoleringen Ytterdiameter: 80 mm. Håltagning: 70 mm. Minsta inbyggnadsmått (L x B x H): 130 x 130 x 40 mm. Vid installation direkt mot isolering, använd den medföljande skyddskåpan. Armaturens fram- och baksida är båda klassade IP44. Livslängd: h (L70). Ansluts till en konstantströmskonverter 350 ma. Kan ljusregleras Downlight Medium, 3,5W, vit, 3000 K Downlight Medium, 3,5W, borstad aluminium, 3000 K Downlight XL 13W LED Downlight i modern design med hög finish för användning både inom- och utomhus. Tillverkad i gjuten aluminium. Bestyckad med en 13W CITIZEN COB (multichip) diod med ett ljusflöde på 910 lm ur armaturen. Färgtemperaturen är varmvit 3000 K och Ra-värdet 82. Reflektorn tillsammans med det prismatiska skyddsglaset ger ett behagligt och väl avbländat ljus med 45 graders ljusspridning. IP44 klassningen gäller både fram- och baksida på armaturen. Får monteras i inomhus- och utomhusmiljöer. Ytterdiameter: 102 mm. Håltagning: 92 mm. Minsta inbyggnadsmått (L x B x H): 200 x 200 x 60 mm. Det låga inbyggnadsdjupet, 60 mm, ger ett enkelt och effektivt montage. Livslängd: h (L70). Korrosionsklass: C3. Ansluts till en konstantströmskonverter 350 ma. Kan ljusregleras Downlight XL, 13W, vit Downlight XL, 13W, borstad stål 4

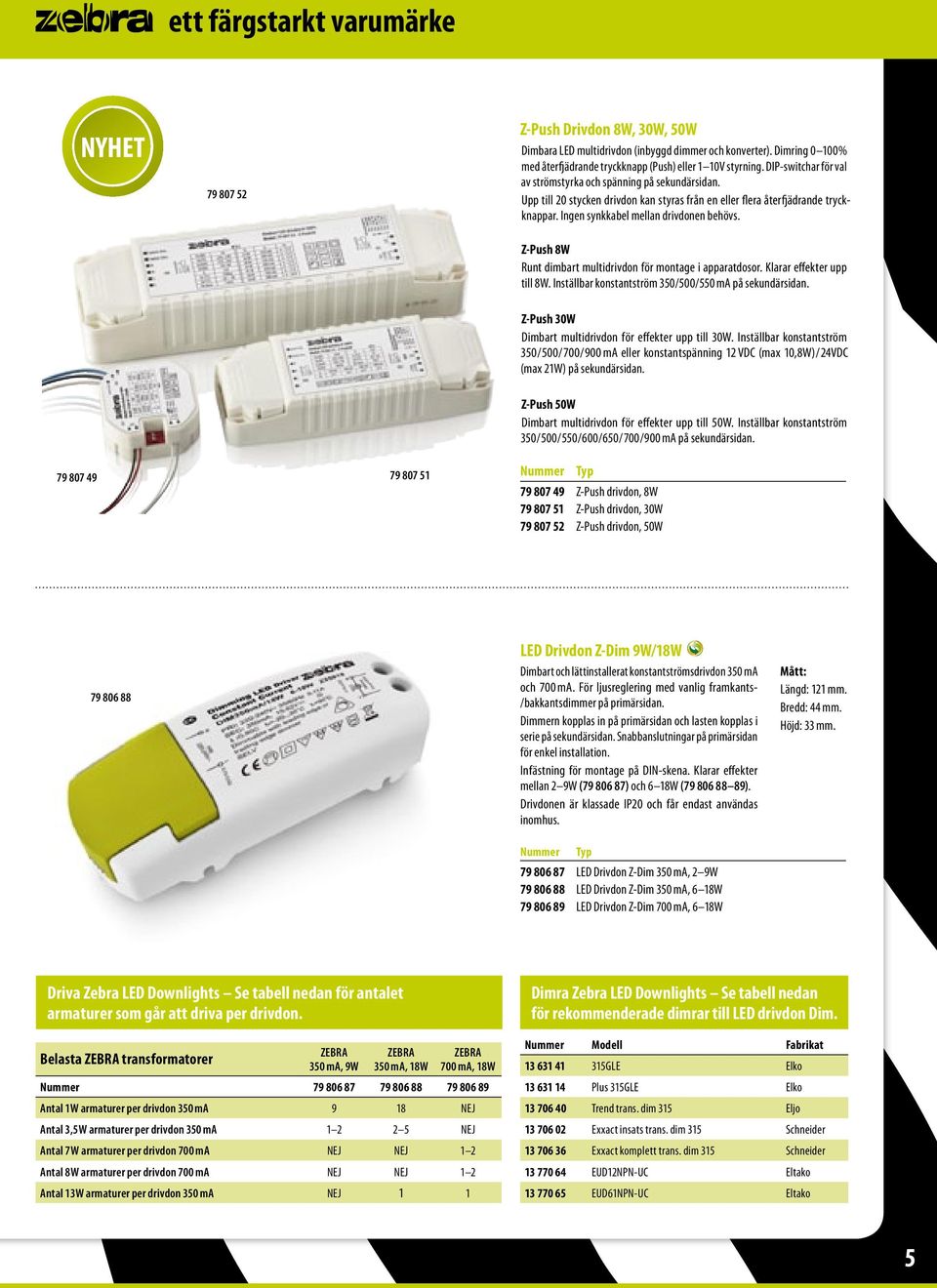

5 Z-Push Drivdon 8W, 30W, 50W Dimbara LED multidrivdon (inbyggd dimmer och konverter). Dimring 0 100% med återfjädrande tryckknapp (Push) eller 1 10V styrning. DIP-switchar för val av strömstyrka och spänning på sekundärsidan. Upp till 20 stycken drivdon kan styras från en eller flera återfjädrande tryckknappar. Ingen synkkabel mellan drivdonen behövs. Z-Push 8W Runt dimbart multidrivdon för montage i apparatdosor. Klarar effekter upp till 8W. Inställbar konstantström 350/500/550 ma på sekundärsidan. Z-Push 30W Dimbart multidrivdon för effekter upp till 30W. Inställbar konstantström 350/500/700/900 ma eller konstantspänning 12 VDC (max 10,8W)/24VDC (max 21W) på sekundärsidan Z-Push 50W Dimbart multidrivdon för effekter upp till 50W. Inställbar konstantström 350/500/550/600/650/700/900 ma på sekundärsidan Z-Push drivdon, 8W Z-Push drivdon, 30W Z-Push drivdon, 50W LED Drivdon Z-Dim 9W/18W Dimbart och lättinstallerat konstantströmsdrivdon 350 ma och 700 ma. För ljusreglering med vanlig framkants- /bakkantsdimmer på primärsidan. Dimmern kopplas in på primärsidan och lasten kopplas i serie på sekundärsidan. Snabbanslutningar på primärsidan för enkel installation. Infästning för montage på DIN-skena. Klarar effekter mellan 2 9W ( ) och 6 18W ( ). Drivdonen är klassade IP20 och får endast användas inomhus LED Drivdon Z-Dim 350 ma, 2 9W LED Drivdon Z-Dim 350 ma, 6 18W LED Drivdon Z-Dim 700 ma, 6 18W Mått: Längd: 121 mm. Bredd: 44 mm. Höjd: 33 mm. Driva Zebra LED Downlights Se tabell nedan för antalet armaturer som går att driva per drivdon. Belasta ZEBRA transformatorer ZEBRA 350 ma, 9W ZEBRA 350 ma, 18W ZEBRA 700 ma, 18W Antal 1W armaturer per drivdon 350 ma 9 18 NEJ Antal 3,5W armaturer per drivdon 350 ma NEJ Antal 7W armaturer per drivdon 700 ma NEJ NEJ 1 2 Antal 8W armaturer per drivdon 700 ma NEJ NEJ 1 2 Antal 13W armaturer per drivdon 350 ma NEJ 1 1 Dimra Zebra LED Downlights Se tabell nedan för rekommenderade dimrar till LED drivdon Dim. Modell Fabrikat GLE Elko Plus 315GLE Elko Trend trans. dim 315 Eljo Exxact insats trans. dim 315 Schneider Exxact komplett trans. dim 315 Schneider EUD12NPN-UC Eltako EUD61NPN-UC Eltako 5

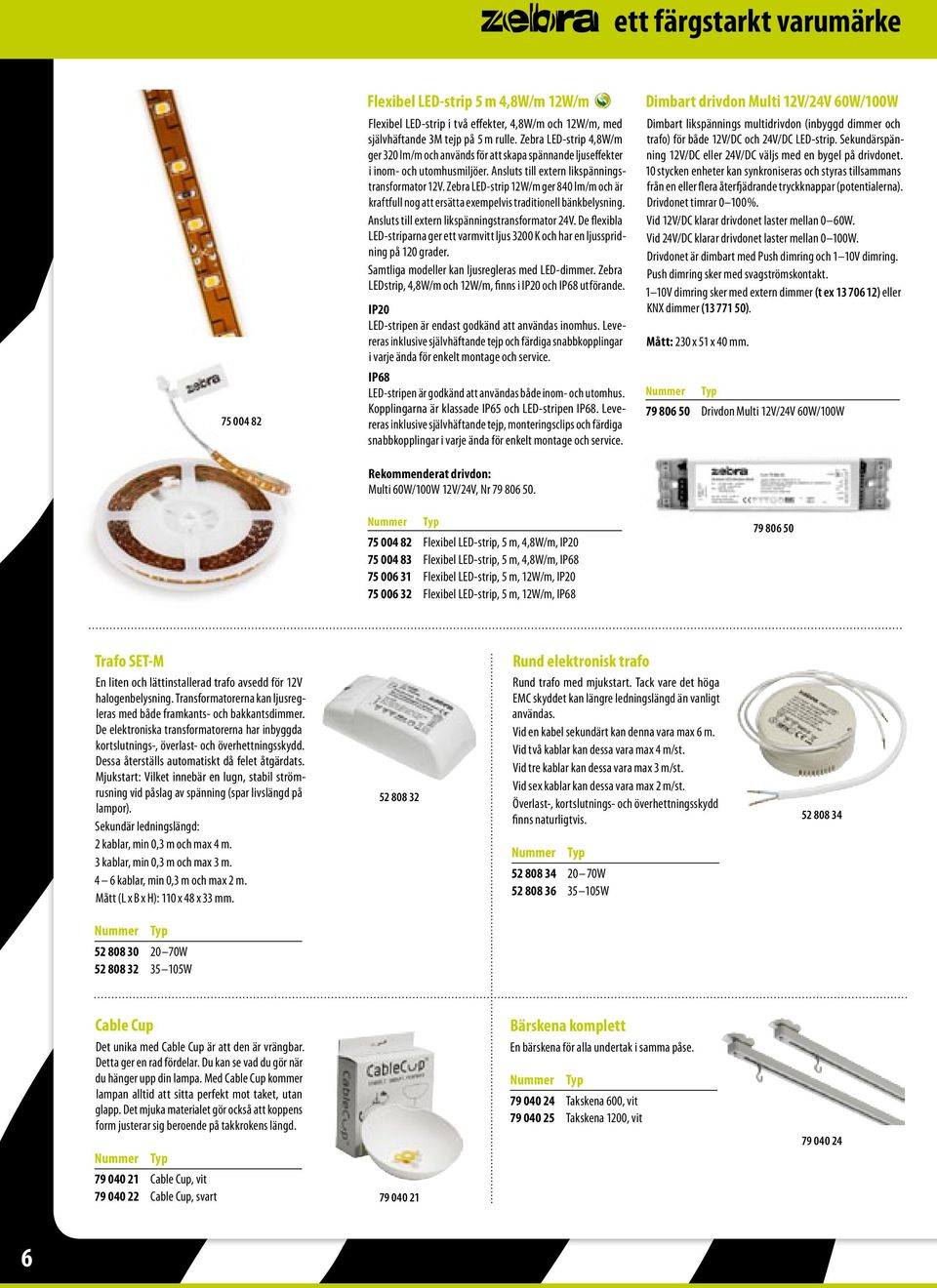

6 Flexibel LED-strip 5 m 4,8W/m 12W/m Flexibel LED-strip i två effekter, 4,8W/m och 12W/m, med självhäftande 3M tejp på 5 m rulle. Zebra LED-strip 4,8W/m ger 320 lm/m och används för att skapa spännande ljuseffekter i inom- och utomhusmiljöer. Ansluts till extern likspänningstransformator 12V. Zebra LED-strip 12W/m ger 840 lm/m och är kraftfull nog att ersätta exempelvis traditionell bänkbelysning. Ansluts till extern likspänningstransformator 24V. De flexibla LED-striparna ger ett varmvitt ljus 3200 K och har en ljusspridning på 120 grader. Samtliga modeller kan ljusregleras med LED-dimmer. Zebra LEDstrip, 4,8W/m och 12W/m, finns i IP20 och IP68 utförande. IP20 LED-stripen är endast godkänd att användas inomhus. Levereras inklusive självhäftande tejp och färdiga snabbkopplingar i varje ända för enkelt montage och service. IP68 LED-stripen är godkänd att användas både inom- och utomhus. Kopplingarna är klassade IP65 och LED-stripen IP68. Levereras inklusive självhäftande tejp, monteringsclips och färdiga snabbkopplingar i varje ända för enkelt montage och service. Rekommenderat drivdon: Multi 60W/100W 12V/24V, Nr Flexibel LED-strip, 5 m, 4,8W/m, IP Flexibel LED-strip, 5 m, 4,8W/m, IP Flexibel LED-strip, 5 m, 12W/m, IP Flexibel LED-strip, 5 m, 12W/m, IP68 Dimbart drivdon Multi 12V/24V 60W/100W Dimbart likspännings multidrivdon (inbyggd dimmer och trafo) för både 12V/DC och 24V/DC LED-strip. Sekundärspänning 12V/DC eller 24V/DC väljs med en bygel på drivdonet. 10 stycken enheter kan synkroniseras och styras tillsammans från en eller flera återfjädrande tryckknappar (potentialerna). Drivdonet timrar 0 100%. Vid 12V/DC klarar drivdonet laster mellan 0 60W. Vid 24V/DC klarar drivdonet laster mellan 0 100W. Drivdonet är dimbart med Push dimring och 1 10V dimring. Push dimring sker med svagströmskontakt. 1 10V dimring sker med extern dimmer (t ex ) eller KNX dimmer ( ). Mått: 230 x 51 x 40 mm Drivdon Multi 12V/24V 60W/100W Trafo SET-M En liten och lättinstallerad trafo avsedd för 12V halo gen belysning. Transforma torerna kan ljusregleras med både framkants- och bak kantsdimmer. De elektroniska transformatorerna har inbyggda kortslutnings-, överlast- och överhettningsskydd. Dessa återställs automatiskt då felet åtgär dats. Mjukstart: Vilket innebär en lugn, stabil strömrusning vid påslag av spänning (spar livslängd på lampor). Sekundär ledningslängd: 2 kablar, min 0,3 m och max 4 m. 3 kablar, min 0,3 m och max 3 m. 4 6 kablar, min 0,3 m och max 2 m. Mått (L x B x H): 110 x 48 x 33 mm Rund elektronisk trafo Rund trafo med mjuk start. Tack vare det höga EMC skyddet kan längre ledningslängd än vanligt användas. Vid en kabel sekundärt kan denna vara max 6 m. Vid två kablar kan dessa vara max 4 m/st. Vid tre kablar kan dessa vara max 3 m/st. Vid sex kablar kan dessa vara max 2 m/st. Överlast-, kortslutnings- och överhettningsskydd finns naturligtvis W W W W Cable Cup Det unika med Cable Cup är att den är vrängbar. Detta ger en rad fördelar. Du kan se vad du gör när du hänger upp din lampa. Med Cable Cup kommer lampan alltid att sitta per fekt mot taket, utan glapp. Det mjuka materialet gör också att koppens form justerar sig beroende på takkrokens längd. Bärskena komplett En bärskena för alla un dertak i samma påse Takskena 600, vit Takskena 1200, vit Cable Cup, vit Cable Cup, svart

7 Zebra Glesbox Lågbyggande skyddsbox för LED downlights, med ett nytt och genomtänkt montage. Skyddsboxen monteras enkelt mellan glespanel 28 x 70 mm med cc 30 cm, utan håltagning i diffusionsspärren. 2 x 3 st snabbanslutningar för VP16 flexrör i varje kortsida av boxen. Tillverkad i V(0) klassad polyamid. Mått (L x B x H): 330 x 190 x 65 mm Glesbox Zebra Infällnadsburk Infällnadsburk för downlights i aluminium komplett med 80 cm värmeslang. Finns i fyra olika utförande: LED, 20W, 35W (Ø 230 x 125 mm) och 50W (Ø 320 x 125 mm) LED, höjd 95 mm W, höjd 130 mm W, höjd 165 mm W, höjd 180 mm Underskåpsarmatur i LED Underskåpsarmatur i LED med stomme av pulverlackerad aluminium, gavlarna av UVresistent ABS-plast samt kupa i UV-beständig frostad opal akrylplast. Finns i effekterna 10W och 14W. Armaturen kan installeras direkt på underskåp eller i hörn med 45 graders vinkel t ex mellan skåp och vägg. Utrustad med dubbla uttag samt strömbrytare. Utbytbar LED. Färgtemperaturen är varmvit 3000 K. IP-klass: IP20. Mått (L x B x H): 550 x 76 x 48 mm alt 750 x 76 x 48 mm. Effekt W Lumen L x B x H W LED med uttag samt brytare 3000 K lm 550 x 76 x 48 mm W LED med uttag samt brytare 3000 K lm 750 x 76 x 48 mm Bänkarmatur Svensktillverkad lågbyg gd bänkarmatur, endast 44 mm hög, för montering under skåp. Armaturen har ett vändbart lock med 10/16 A petsäkert, dubbelt jordat uttag med en vippström brytare. Försedd med led ningsinföring i båda gavlarna samt i armaturens mitt genom dubbla införningshål, godkänd för ge nomgående installationsledning. Stomme av vit, pulverlackerad stålplåt. Gavlar av vit ASA-plast. IP-klass: IP20. Ljuskälla: T5 lysrör, sockel G Effekt W L x B x H x 14W, D 1 x x 107 x 44 mm x 28W, D 1 x x 107 x 44 mm 7

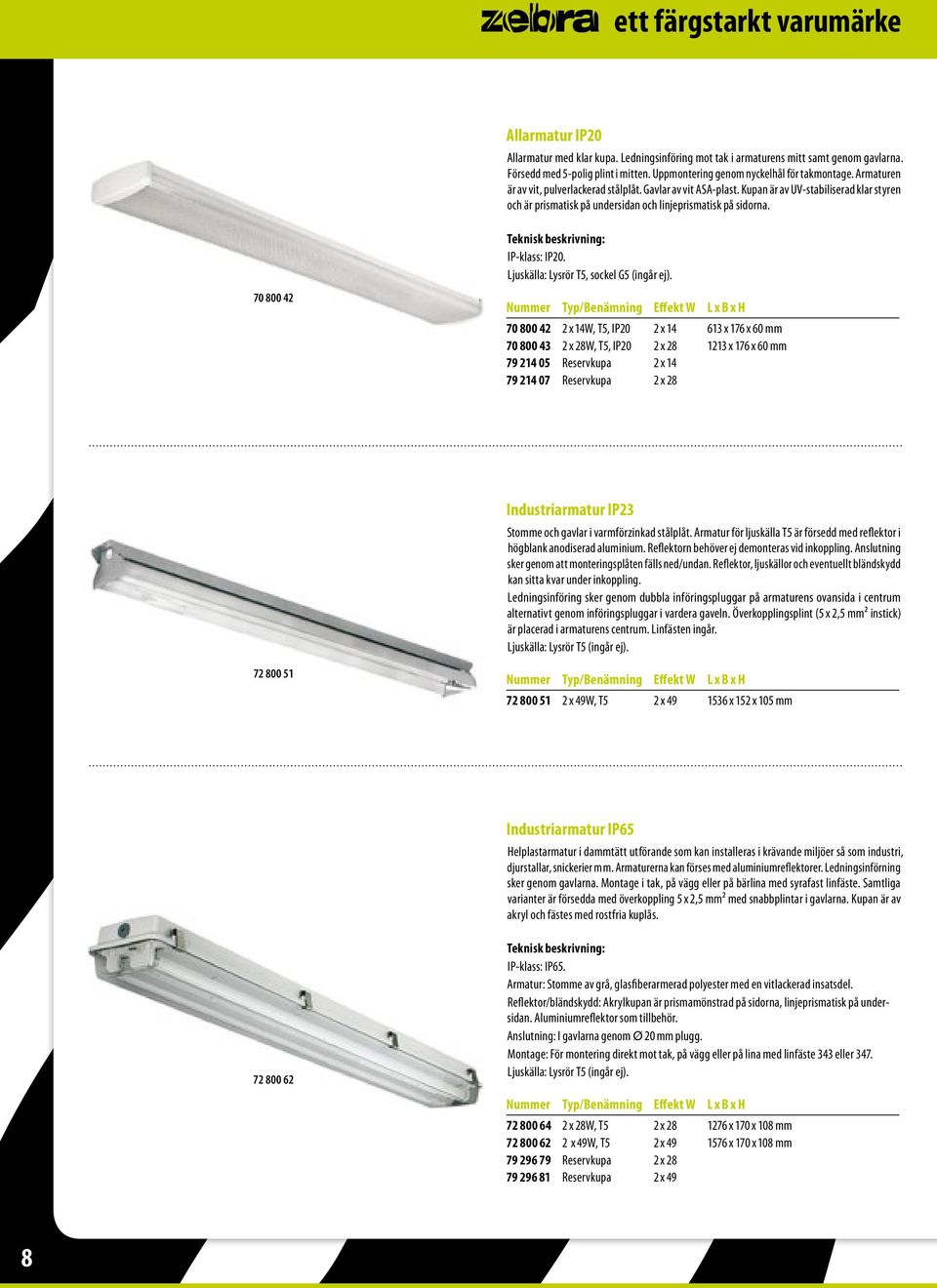

8 Allarmatur IP20 Allarmatur med klar kupa. Ledningsinföring mot tak i armaturens mitt samt genom gavlarna. Försedd med 5-polig plint i mitten. Uppmon tering genom nyckel hål för takmontage. Armaturen är av vit, pulverlackerad stålplåt. Gavlar av vit ASA-plast. Kupan är av UV-stabilise rad klar styren och är prismatisk på undersidan och linjeprismatisk på sidorna. IP-klass: IP20. Ljuskälla: Lysrör T5, sockel G5 (in går ej) /Benämning Effekt W L x B x H x 14W, T5, IP20 2 x x 176 x 60 mm x 28W, T5, IP20 2 x x 176 x 60 mm Reservkupa 2 x Reservkupa 2 x 28 Industriarmatur IP23 Stomme och gavlar i varmförzinkad stålplåt. Armatur för ljuskälla T5 är försedd med reflektor i hög blank anodiserad aluminium. Reflektorn be höver ej demonteras vid inkoppling. Anslut ning sker genom att monteringsplåten fälls ned/undan. Reflektor, ljuskällor och eventuellt bländskydd kan sitta kvar under inkoppling. Ledningsinföring sker genom dubbla införingsplug gar på armaturens ovansida i centrum alternativt genom införingspluggar i vardera gaveln. Överkopplingsplint (5 x 2,5 mm² instick) är placerad i arma turens centrum. Linfästen ingår. Ljuskälla: Lysrör T5 (in går ej) /Benämning Effekt W L x B x H x 49W, T5 2 x x 152 x 105 mm Industriarmatur IP65 Helplastarmatur i dammtätt utförande som kan installeras i krävande miljöer så som industri, djurstallar, snickerier m m. Armaturerna kan förses med aluminiumreflektorer. Lednings införning sker genom gavlarna. Montage i tak, på vägg eller på bärlina med syrafast linfäste. Samtliga varianter är försed da med överkoppling 5 x 2,5 mm² med snabbplintar i gavlarna. Kupan är av akryl och fästes med rostfria kuplås IP-klass: IP65. Armatur: Stomme av grå, glasfiberarmerad polyester med en vitlac k erad insatsdel. Reflektor/bländskydd: Akrylkupan är prismamönstrad på sidor na, linjepris ma tisk på undersidan. Aluminiumreflektor som tillbehör. Anslutning: I gavlarna genom Ø 20 mm plugg. Montage: För montering direkt mot tak, på vägg eller på lina med linfäste 343 eller 347. Ljuskälla: Lysrör T5 (in går ej). /Benämning Effekt W L x B x H x 28W, T5 2 x x 170 x 108 mm x 49W, T5 2 x x 170 x 108 mm Reservkupa 2 x Reservkupa 2 x 49 8

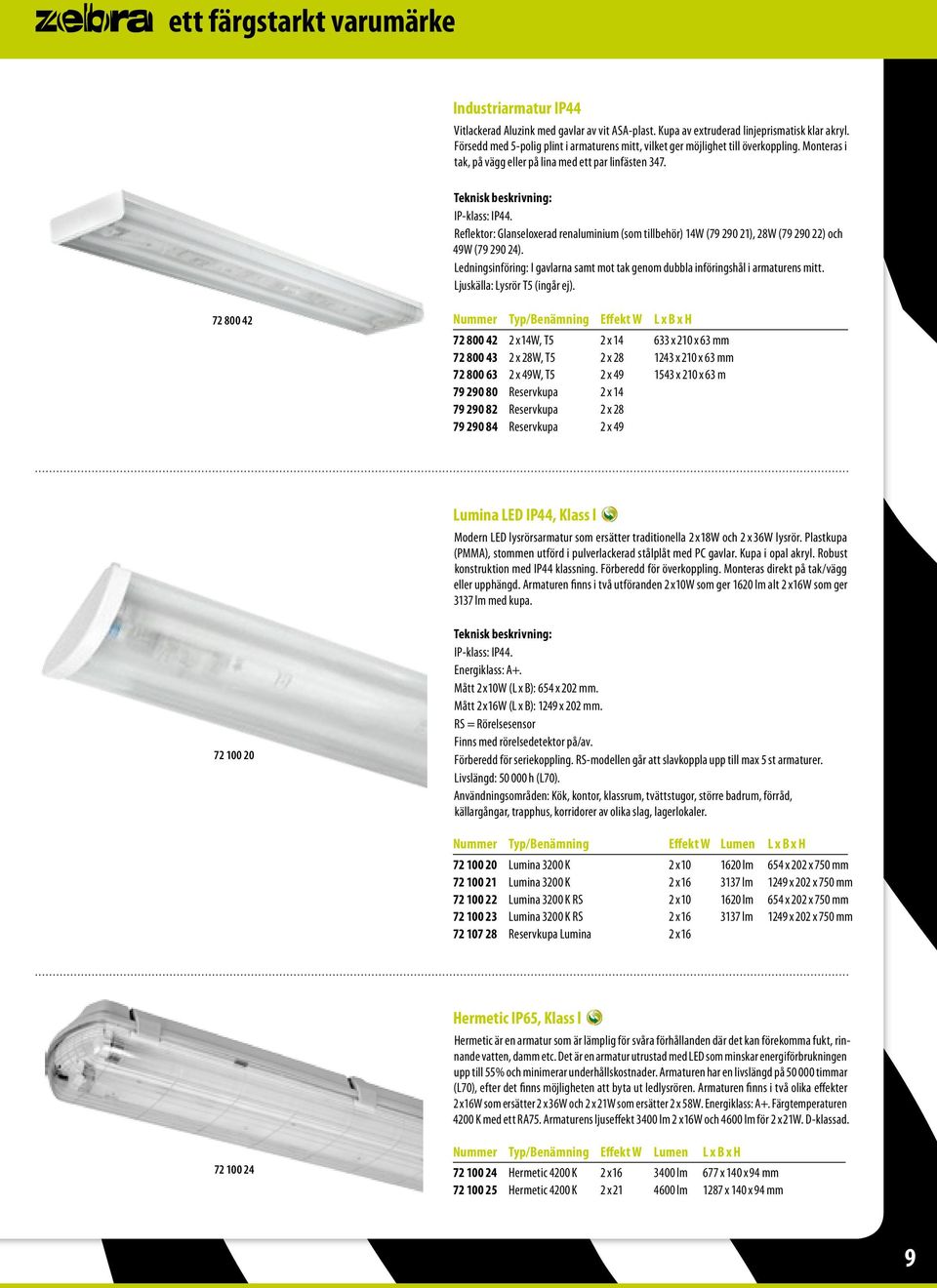

9 Industriarmatur IP44 Vitlackerad Aluzink med gavlar av vit ASA-plast. Kupa av extruderad linjepris matisk klar akryl. Försedd med 5-polig plint i arma turens mitt, vilket ger möjlighet till överkoppling. Monteras i tak, på vägg eller på lina med ett par linfästen 347. IP-klass: IP44. Reflektor: Glanseloxerad renaluminium (som tillbehör) 14W ( ), 28W ( ) och 49W ( ). Ledningsinföring: I gavlarna samt mot tak genom dubbla införingshål i armaturens mitt. Ljuskälla: Lysrör T5 (in går ej) /Benämning Effekt W L x B x H x 14W, T5 2 x x 210 x 63 mm x 28W, T5 2 x x 210 x 63 mm x 49W, T5 2 x x 210 x 63 m Reservkupa 2 x Reservkupa 2 x Reservkupa 2 x 49 Lumina LED IP44, Klass l Modern LED lysrörsarmatur som ersätter traditionella 2 x18w och 2 x 36W lysrör. Plastkupa (PMMA), stommen utförd i pulver lackerad stålplåt med PC gavlar. Kupa i opal akryl. Robust konstruktion med IP44 klassning. Förberedd för överkoppling. Monteras direkt på tak/vägg eller upphängd. Armaturen finns i två utföranden 2 x10w som ger 1620 lm alt 2 x16w som ger 3137 lm med kupa IP-klass: IP44. Energiklass: A+. Mått 2x10W (L x B): 654 x 202 mm. Mått 2x16W (L x B): 1249 x 202 mm. RS = Rörelsesensor Finns med rörelsedetektor på/av. Förberedd för seriekoppling. RS-modellen går att slavkoppla upp till max 5 st armaturer. Livslängd: h (L70). Användningsområden: Kök, kontor, klassrum, tvättstugor, större badrum, förråd, källargångar, trapphus, korridorer av olika slag, lagerlokaler. /Benämning Effekt W Lumen L x B x H Lumina 3200 K 2 x lm 654 x 202 x 750 mm Lumina 3200 K 2 x lm 1249 x 202 x 750 mm Lumina 3200 K RS 2 x lm 654 x 202 x 750 mm Lumina 3200 K RS 2 x lm 1249 x 202 x 750 mm Reservkupa Lumina 2 x16 Hermetic IP65, Klass l Hermetic är en armatur som är lämplig för svåra förhållanden där det kan förekomma fukt, rinnande vatten, damm etc. Det är en armatur utrustad med LED som minskar energiförbrukningen upp till 55% och minimerar underhållskostnader. Armaturen har en livslängd på timmar (L70), efter det finns möjligheten att byta ut ledlysrören. Armaturen finns i två olika effekter 2 x 16W som ersätter 2 x 36W och 2 x 21W som ersätter 2 x 58W. Energiklass: A+. Färgtemperaturen 4200 K med ett RA75. Armaturens ljuseffekt 3400 lm 2 x 16W och 4600 lm för 2 x 21W. D-klassad /Benämning Effekt W Lumen L x B x H Hermetic 4200 K 2 x lm 677 x 140 x 94 mm Hermetic 4200 K 2 x lm 1287 x 140 x 94 mm 9

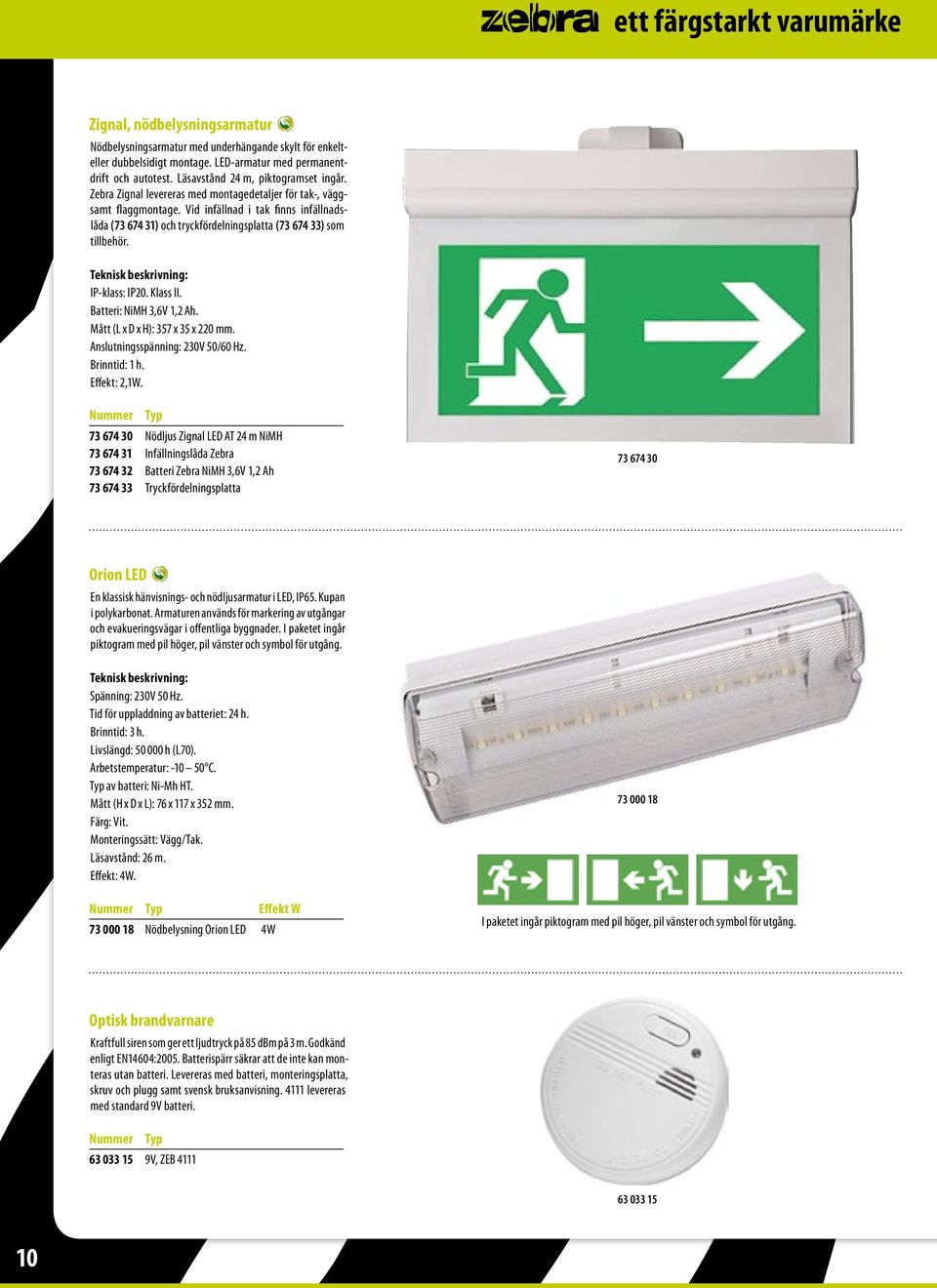

10 Zignal, nödbelysningsarmatur Nödbelysningsarmatur med underhängande skylt för enkelteller dubbelsidigt montage. LED-armatur med permanentdrift och autotest. Läsavstånd 24 m, pikto gramset ingår. Zebra Zignal levereras med montagedetaljer för tak-, väggsamt flaggmontage. Vid infällnad i tak finns infällnadslåda ( ) och tryck fördelningsplatta ( ) som tillbehör. IP-klass: IP20. Klass II. Batteri: NiMH 3,6V 1,2 Ah. Mått (L x D x H): 357 x 35 x 220 mm. Anslutningsspänning: 230V 50/60 Hz. Brinntid: 1 h. Effekt: 2,1W Nödljus Zignal LED AT 24 m NiMH Infällningslåda Zebra Batteri Zebra NiMH 3,6V 1,2 Ah Tryckfördelningsplatta Orion LED En klassisk hänvisnings- och nödljusarmatur i LED, IP65. Kupan i polykarbonat. Armaturen används för markering av utgångar och evakueringsvägar i offentliga byggnader. I paketet ingår piktogram med pil höger, pil vänster och symbol för utgång. Spänning: 230V 50 Hz. Tid för uppladdning av batteriet: 24 h. Brinntid: 3 h. Livslängd: h (L70). Arbetstemperatur: C. av batteri: Ni-Mh HT. Mått (H x D x L): 76 x 117 x 352 mm. Färg: Vit. Monteringssätt: Vägg/Tak. Läsavstånd: 26 m. Effekt: 4W. Effekt W Nödbelysning Orion LED 4W I paketet ingår piktogram med pil höger, pil vänster och symbol för utgång. Optisk brandvarnare Kraftfull siren som ger ett ljudtryck på 85 dbm på 3 m. Godkänd enligt EN14604:2005. Batterispärr säkrar att de inte kan monteras utan batteri. Levereras med batteri, monteringsplatta, skruv och plugg samt svensk bruksanvisning levereras med standard 9V batteri V, ZEB

11 Zebra LED-panel Tunn LED-panel för kontor och offentlig miljö. Panelen ger ett jämt och behagligt bländfritt ljus och har en vitlackerad ram för diskret montage i undertak. Zebra LED-panel finns i två effekter 32W (2450 lm) och 40W (3000 lm). Välj mellan ej dimbart drivdon eller DALI drivdon, som även kan Push dimras med en återfjädrande tryckknapp. Mått: 595 x 595 mm. Färg: RAL Färgtemperatur: 3000 K, Ra >80. Livslängd: h (L70). För nedpendlat montage använd Zebras nedpendlingskit ( ). För utanpåliggande montage använd Zebras utanpåliggande monteringsbox ( ) LED-Panel Zebra 32W, 3000K LED-Panel Zebra 32W, 3000K DALI LED-Panel Zebra 40W, 3000K LED-Panel Zebra 40W, 3000K DALI Varna LED 10W IP54, Klass ll Robusta vägg-/takarmatur IP54 försedda med utbytbar LEDplatta. Ersätter traditionell 60W ljuskälla. Material (PMMA) med tät konstruktion av hög kvalitet, gör armaturen lämplig att använda i tuffa miljöer både inom- och utomhus. Utbytbara komponenter. Dioderna finns i två olika färgtemperaturer; varmvit 3200 K och kallvit 4500 K. Finns i tre olika utförande; på/av, med rörelsesensor eller grundljus %. Går att slavkoppla, max 4 st armaturer. RA80. Lumen med kupa: 741 lm. IP-klass: IP54. Lumen med kupa: 741 lm. Energiklass: A+. Diameter: 272 mm. Höjd: 95 mm. Livslängd: h (L70). Användningsområden: Toaletter, trapphus, källargångar, små förråd, mindre fasadbelysning Lumen Varna 10W, varmvit 3200 K 741 lm Varna 10W, varmvit 3200 K med rörelsesensor 741 lm Varna 10W, kallvit 4500 K 741 lm Varna 10W, kallvit 4500 K med rörelsesensor 741 lm Varna 10W varmvit 3200 K med grundljus % 741 lm Varna 10W kallvit 4500 K med grundljus % 741 lm Reservkupa Varna Selia HP LED 20/15W IP54, Klass ll En robust plafond IP54, försedd med energ ieffektiva LEDdioder. Plafonden är tillverkad i material av högsta kvalité. Armaturen kan med framgång användas som belysning i tuffa miljöer, både inne och utanför byggnader. Selia HP LED har en effekt på 15 20W (valbart i armaturen) och ger 1465 lm (20W läge) och 1120 lm (15W läge). Selia ersätter dagens kompaktarmaturer och ger en besparingseffekt på ca 55 %. Med rörelsestyrningen och dimmöjligheten ( %) ökar energibesparingen ytterligare. Selia HP är förberedd för seriekoppling (även slavkopplingar) och är lätt att montera. Varmvit 3200 K. Går att slavkoppla, max 6 st armaturer. RA80. Utbytbara komponenter. Lumen med kupa (20W): 1465 lm. Lumen med kupa (15W): 1120 lm. Energiklass: A+. Livslängd: h (L70). Diameter: 390 mm. Höjd: 92 mm. Lumen Selia HP LED 20W, varmvit 3200 K 1465 lm Selia HP LED 20W, varmvit 3200 K med rörelsedetektor 1465 lm Selia HP LED 20W, varmvit 3200 K med grundljus % 1465 lm 11

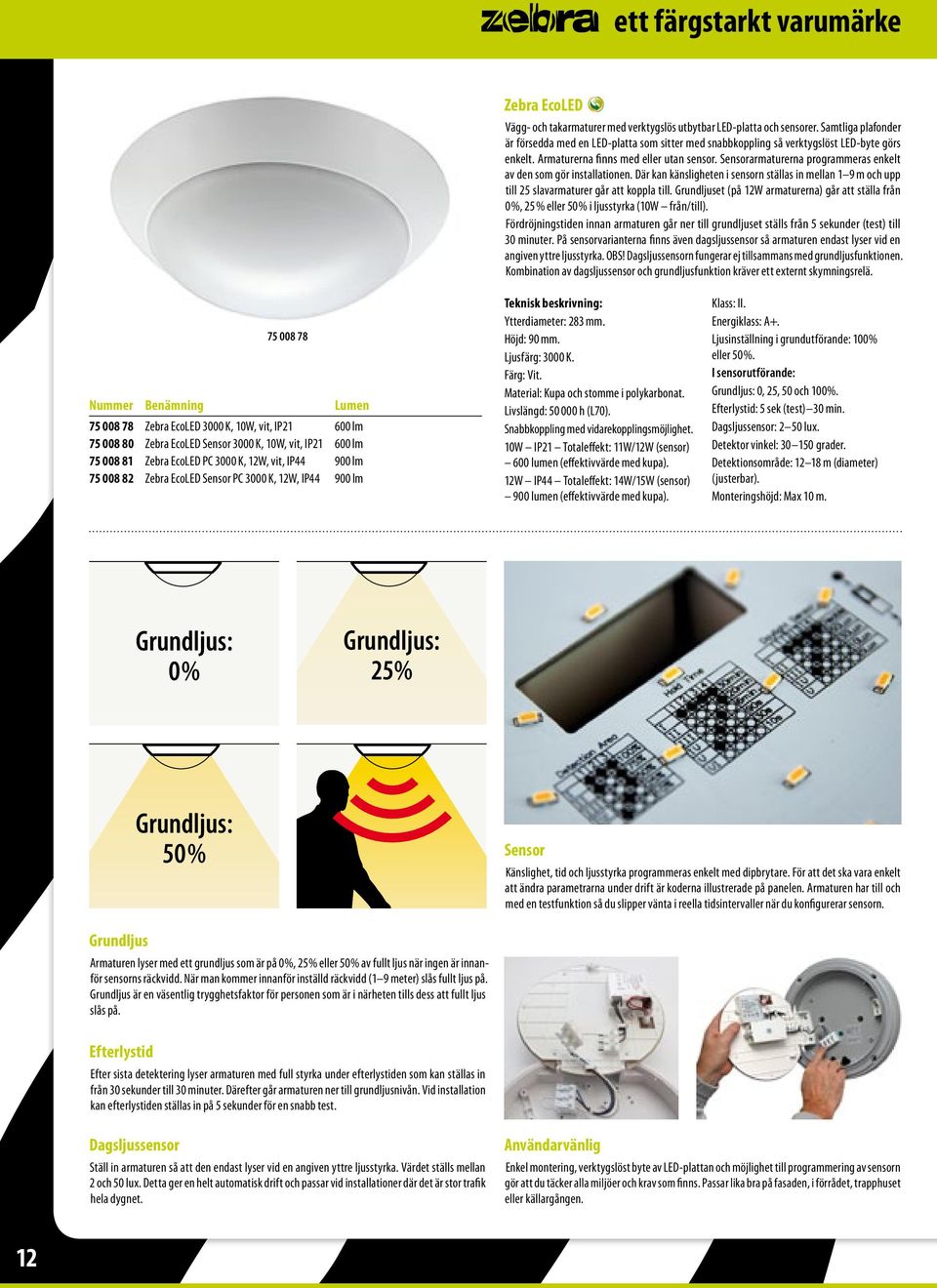

12 Zebra EcoLED Vägg- och takarmaturer med verktygslös utbytbar LED-platta och sensorer. Samtliga plafonder är försedda med en LED-platta som sitter med snabbkoppling så verktygslöst LED-byte görs enkelt. Armaturerna finns med eller utan sensor. Sensorarmaturerna programmeras enkelt av den som gör installationen. Där kan känsligheten i sensorn ställas in mellan 1 9 m och upp till 25 slavarmaturer går att koppla till. Grundljuset (på 12W armaturerna) går att ställa från 0%, 25% eller 50% i ljusstyrka (10W från/till). Fördröjningstiden innan armaturen går ner till grundljuset ställs från 5 sekunder (test) till 30 minuter. På sensorvarianterna finns även dagsljussensor så armaturen endast lyser vid en angiven yttre ljusstyrka. OBS! Dagsljussensorn fungerar ej tillsammans med grundljusfunktionen. Kombination av dagsljussensor och grundljusfunktion kräver ett externt skymningsrelä Benämning Lumen Zebra EcoLED 3000 K, 10W, vit, IP lm Zebra EcoLED Sensor 3000 K, 10W, vit, IP lm Zebra EcoLED PC 3000 K, 12W, vit, IP lm Zebra EcoLED Sensor PC 3000 K, 12W, IP lm Ytterdiameter: 283 mm. Höjd: 90 mm. Ljusfärg: 3000 K. Färg: Vit. Material: Kupa och stomme i polykarbonat. Livslängd: h (L70). Snabbkoppling med vidarekopplingsmöjlighet. 10W IP21 Totaleffekt: 11W/12W (sensor) 600 lumen (effektivvärde med kupa). 12W IP44 Totaleffekt: 14W/15W (sensor) 900 lumen (effektivvärde med kupa). Klass: II. Energiklass: A+. Ljusinställning i grundutförande: 100% eller 50%. I sensorutförande: Grundljus: 0, 25, 50 och 100%. Efterlystid: 5 sek (test) 30 min. Dagsljussensor: 2 50 lux. Detektor vinkel: grader. Detektionsområde: m (diameter) (justerbar). Monteringshöjd: Max 10 m. Grundljus: 0% Grundljus: 25% Grundljus: 50% Sensor Känslighet, tid och ljusstyrka programmeras enkelt med dipbrytare. För att det ska vara enkelt att ändra parametrarna under drift är koderna illustrerade på panelen. Armaturen har till och med en testfunktion så du slipper vänta i reella tidsintervaller när du konfigurerar sensorn. Grundljus Armaturen lyser med ett grundljus som är på 0%, 25% eller 50% av fullt ljus när ingen är innanför sensorns räckvidd. När man kommer innanför inställd räckvidd (1 9 meter) slås fullt ljus på. Grundljus är en väsentlig trygghetsfaktor för personen som är i närheten tills dess att fullt ljus slås på. Efterlystid Efter sista detektering lyser armaturen med full styrka under efterlystiden som kan ställas in från 30 sekunder till 30 minuter. Därefter går armaturen ner till grundljusnivån. Vid installation kan efterlystiden ställas in på 5 sekunder för en snabb test. Dagsljussensor Ställ in armaturen så att den endast lyser vid en angiven yttre ljusstyrka. Värdet ställs mellan 2 och 50 lux. Detta ger en helt automatisk drift och passar vid installationer där det är stor trafik hela dygnet. Användarvänlig Enkel montering, verktygslöst byte av LED-plattan och möjlighet till programmering av sensorn gör att du täcker alla miljöer och krav som finns. Passar lika bra på fasaden, i förrådet, trapphuset eller källargången. 12

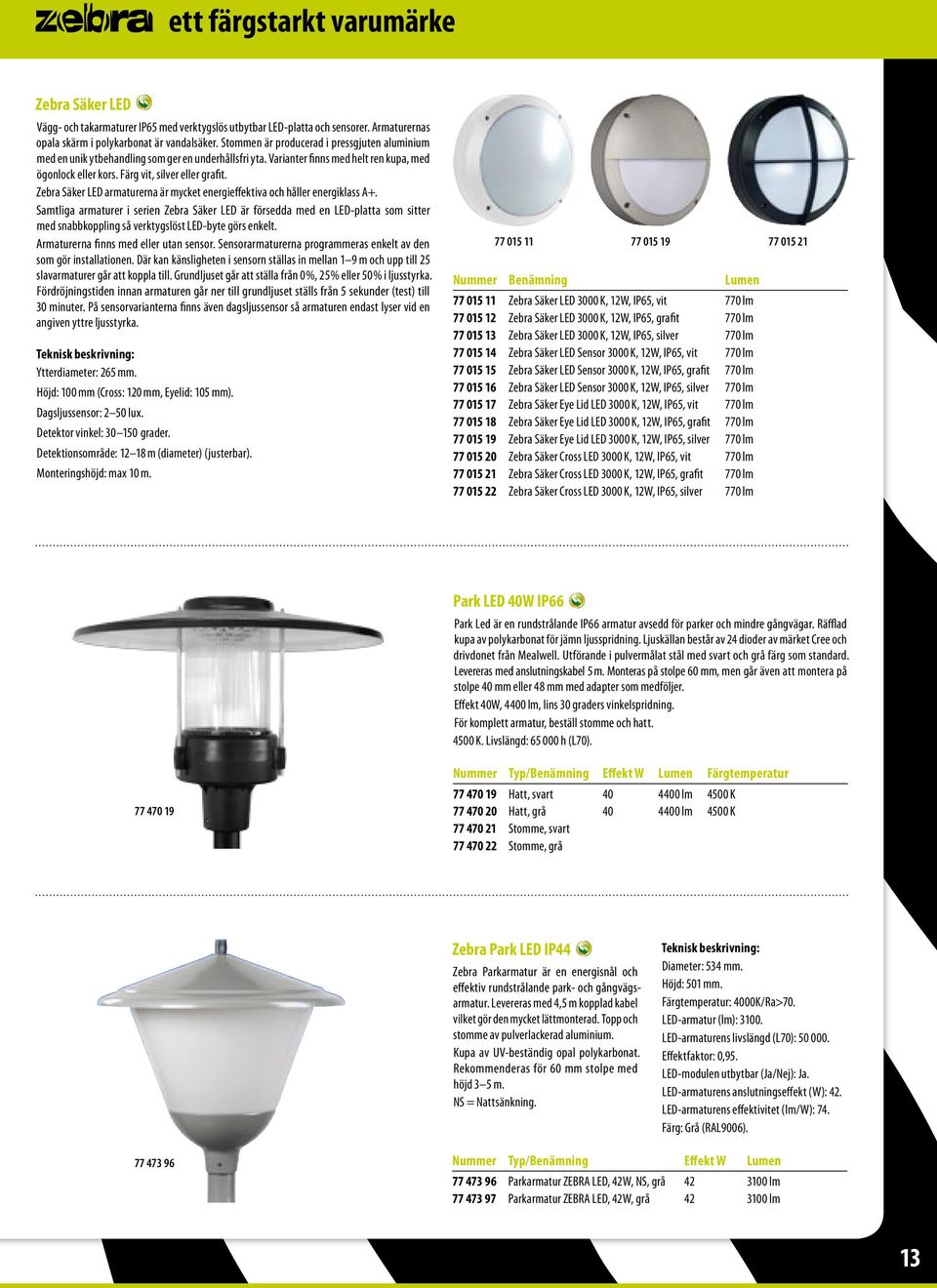

13 Zebra Säker LED Vägg- och takarmaturer IP65 med verktygslös utbytbar LED-platta och sensorer. Armaturernas opala skärm i polykarbonat är vandalsäker. Stommen är producerad i pressgjuten aluminium med en unik ytbehandling som ger en underhållsfri yta. Varianter finns med helt ren kupa, med ögonlock eller kors. Färg vit, silver eller grafit. Zebra Säker LED armaturerna är mycket energieffektiva och håller energiklass A+. Samtliga armaturer i serien Zebra Säker LED är försedda med en LED-platta som sitter med snabbkoppling så verktygslöst LED-byte görs enkelt. Armaturerna finns med eller utan sensor. Sensorarmaturerna programmeras enkelt av den som gör installationen. Där kan känsligheten i sensorn ställas in mellan 1 9 m och upp till 25 slavarmaturer går att koppla till. Grundljuset går att ställa från 0%, 25% eller 50% i ljusstyrka. Fördröjningstiden innan armaturen går ner till grundljuset ställs från 5 sekunder (test) till 30 minuter. På sensorvarianterna finns även dagsljussensor så armaturen endast lyser vid en angiven yttre ljusstyrka. Ytterdiameter: 265 mm. Höjd: 100 mm (Cross: 120 mm, Eyelid: 105 mm). Dagsljussensor: 2 50 lux. Detektor vinkel: grader. Detektionsområde: m (diameter) (justerbar). Monteringshöjd: max 10 m Benämning Lumen Zebra Säker LED 3000 K, 12W, IP65, vit 770 lm Zebra Säker LED 3000 K, 12W, IP65, grafit 770 lm Zebra Säker LED 3000 K, 12W, IP65, silver 770 lm Zebra Säker LED Sensor 3000 K, 12W, IP65, vit 770 lm Zebra Säker LED Sensor 3000 K, 12W, IP65, grafit 770 lm Zebra Säker LED Sensor 3000 K, 12W, IP65, silver 770 lm Zebra Säker Eye Lid LED 3000 K, 12W, IP65, vit 770 lm Zebra Säker Eye Lid LED 3000 K, 12W, IP65, grafit 770 lm Zebra Säker Eye Lid LED 3000 K, 12W, IP65, silver 770 lm Zebra Säker Cross LED 3000 K, 12W, IP65, vit 770 lm Zebra Säker Cross LED 3000 K, 12W, IP65, grafit 770 lm Zebra Säker Cross LED 3000 K, 12W, IP65, silver 770 lm Park LED 40W IP66 Park Led är en rundstrålande IP66 armatur avsedd för parker och mindre gångvägar. Räfflad kupa av polykarbonat för jämn ljusspridning. Ljuskällan består av 24 dioder av märket Cree och drivdonet från Mealwell. Utförande i pulvermålat stål med svart och grå färg som standard. Levereras med anslutnings kabel 5 m. Monteras på stolpe 60 mm, men går även att montera på stolpe 40 mm eller 48 mm med adapter som medföljer. Effekt 40W, 4400 lm, lins 30 graders vinkel spridning. För komplett armatur, beställ stomme och hatt K. Livslängd: h (L70) /Benämning Effekt W Lumen Färgtemperatur Hatt, svart lm 4500 K Hatt, grå lm 4500 K Stomme, svart Stomme, grå Zebra Park LED IP44 Zebra Parkarmatur är en energisnål och effektiv rundstrålande park- och gångvägsarmatur. Levereras med 4,5 m kopplad kabel vilket gör den mycket lättmonterad. Topp och stomme av pulverlackerad aluminium. Kupa av UV-beständig opal polykarbonat. Rekommenderas för 60 mm stolpe med höjd 3 5 m. NS = Nattsänkning. Diameter: 534 mm. Höjd: 501 mm. Färgtemperatur: 4000K/Ra>70. LED-armatur (lm): LED-armaturens livslängd (L70): Effektfaktor: 0,95. LED-modulen utbytbar (Ja/Nej): Ja. LED-armaturens anslutningseffekt (W): 42. LED-armaturens effektivitet (lm/w): 74. Färg: Grå (RAL9006) /Benämning Effekt W Lumen Parkarmatur ZEBRA LED, 42W, NS, grå lm Parkarmatur ZEBRA LED, 42W, grå lm 13

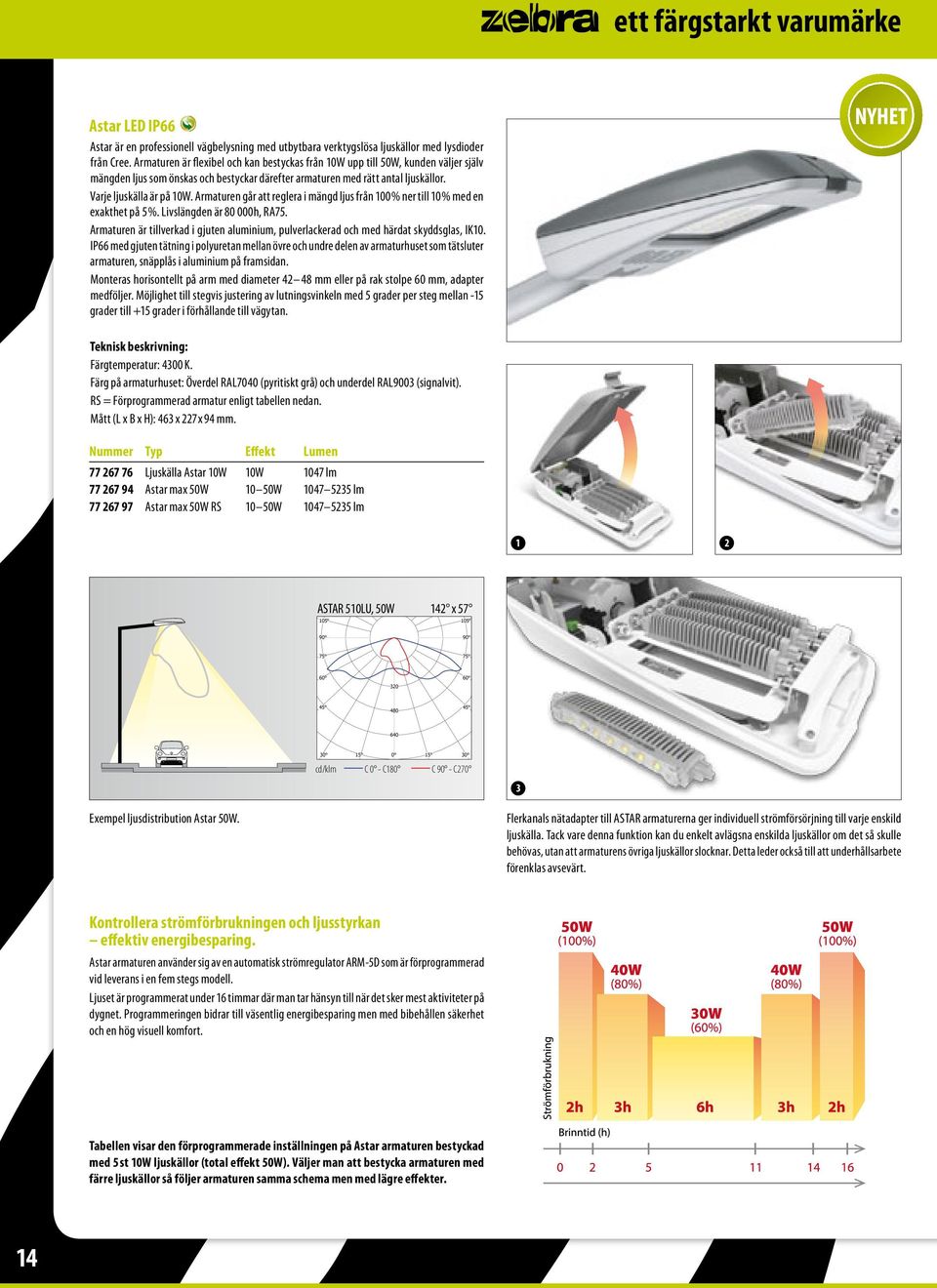

14 Astar LED IP66 Astar är en professionell vägbelysning med utbytbara verktygslösa ljuskällor med lysdioder från Cree. Armaturen är flexibel och kan bestyckas från 10W upp till 50W, kunden väljer själv mängden ljus som önskas och bestyckar därefter armaturen med rätt antal ljuskällor. Varje ljuskälla är på 10W. Armaturen går att reglera i mängd ljus från 100% ner till 10% med en exakthet på 5%. Livslängden är h, RA75. Armaturen är tillverkad i gjuten aluminium, pulverlackerad och med härdat skyddsglas, IK10. IP66 med gjuten tätning i polyuretan mellan övre och undre delen av armaturhuset som tätsluter armaturen, snäpplås i aluminium på framsidan. Monteras horisontellt på arm med diameter mm eller på rak stolpe 60 mm, adapter medföljer. Möjlighet till stegvis justering av lutningsvinkeln med 5 grader per steg mellan -15 grader till +15 grader i förhållande till vägytan. Färgtemperatur: 4300 K. Färg på armaturhuset: Överdel RAL7040 (pyritiskt grå) och underdel RAL9003 (signalvit). RS = Förprogrammerad armatur enligt tabellen nedan. Mått (L x B x H): 463 x 227 x 94 mm. Effekt Lumen Ljuskälla Astar 10W 10W 1047 lm Astar max 50W 10 50W lm Astar max 50W RS 10 50W lm 1 2 ASTAR 510LU, 50W 142 x cd/klm C 0 - C180 C 90 - C270 3 Exempel ljusdistribution Astar 50W. Flerkanals nätadapter till ASTAR armaturerna ger individuell strömförsörjning till varje enskild ljuskälla. Tack vare denna funktion kan du enkelt avlägsna enskilda ljuskällor om det så skulle behövas, utan att armaturens övriga ljuskällor slocknar. Detta leder också till att underhållsarbete förenklas avsevärt. Kontrollera strömförbrukningen och ljusstyrkan effektiv energibesparing. Astar armaturen använder sig av en automatisk strömregulator ARM-5D som är förprogrammerad vid leverans i en fem stegs modell. Ljuset är programmerat under 16 timmar där man tar hänsyn till när det sker mest aktiviteter på dygnet. Programmeringen bidrar till väsentlig energibesparing men med bibehållen säkerhet och en hög visuell komfort. Tabellen visar den förprogrammerade inställningen på Astar armaturen bestyckad med 5 st 10W ljuskällor (total effekt 50W). Väljer man att bestycka armaturen med färre ljuskällor så följer armaturen samma schema men med lägre effekter. 14

15 300 mm 500 mm Oljefyllda radiatorer En kvalitetsradiator försedd med konvektorer på baksidan för optimal värmespridning. Produkterna är godkända av Semko. Radiatorns längdmått inklusive termostat. Till samtliga 230V-radiatorer medföljer fötter. Längd mm Höjd mm W/230V W/400V W/230V W/400V W/230V W/400V W/230V W/400V W/230V W/400V W/230V W/400V W/230V W/400V W/230V W/400V Termostat: Elektronisk, ger maximal temperatur avvikelse i rummet på ±0.2 C. Över termostatvredet finns en transparent kåpa. (Barnsäkerhetsskydd). Frostvaktläge (5 C). Överhettningsskydd är inbyggt i rörelementet, plus normalt överhettningsskydd. Radiatorn ansluts till väggdosan via påmonterad plug-in kontakt. Anslutning: 400V sker via medlevererad väggdosa. 230V levereras med anslutningskabel med jordad stickpropp. Strömbrytare: Tvåpolig. Radiatorn är fylld med miljövänlig olja. Väggfästen: Väggfästena är lösa och kan anpassas till råd ande omständigheter och monteras på vägg med bifogad skruv. Radiatorerna levereras för montage med termostaten till höger. Radiatorerna finns i höjden 500 mm alt 300 mm. Höjd 200 mm Längd mm W 230V W 230V W 230V W 230V W 230V W 400V W 400V W 400V W 400V W 400V Höjd 400 mm Längd mm W 230V W 230V W 230V W 230V W 230V W 230V W 400V W 400V W 400V W 400V W 400V W 400V Radiator, öppen Radiatorn är en direktverkande elradiator av genom strömningstyp. Radiatorn är försedd med elek tronisk termostat, som kan förses med betjäningsspärr i form av ett plastlock som placeras över termostatratten (till behör). Radiatorn är tillverkad i vit pulver lackerad plåt och le vereras för fast montage 230/400V. Klass 1-utförande och IP- klass IP21 (60-graders radiatorn IP24). Det är lätt att fäl la fram radiatorn vid städning. Radiatorn har au tomatiskt överhettningsskydd. Som tillbehör finns ett radiostyrt styrsystem som kan ge en energieffektivare värmeanläggning. Höjd 400 mm, 60 grader Längd mm W 230V W 230V W 400V W 400V 915 Tillbehör Betjäningsspärr Styrsystem Mottagare radiator Fönsterkontakt 15

16 T5 Lysrör Normalpackade T5-lysrör. 20 st/förpackning. Livslängd: h. Diameter: 16 mm. Sockel: G5. ILCOS: FDH. (T5 Lysrör) Effekt W W/ W/ W/ W/ W/ W/ T8 Lysrör Normalpackade T8 Ly srör. 25 st/förpackning. Livslängd: h. Färgåtergivning: Ra 85. Diameter: 26 mm. Sockel: G13. ILCOS: FD. (T8 Lysrör) Effekt W W/ W/ W/ W/ W/ W/ ZEBRA -THE SWEDISH WAY Linz RAW i rå aluminium är det svenskaste vi gjort. Stilren formgivning, massiv materialkänsla och ett kristallklart varmvitt ljus Samtliga priser är netto exkl. moms där annat ej anges och gäller t.o.m Vi reserverar oss mot eventuella råvaru- och valutaförändringar utanför vår kontroll, feltryck, modell- och konstruktionsändringar. Lokala avvikelser i lagerhållningen kan förekomma. Zebra/Rexel Sverige AB, Box 103, ÄLVJÖ.
