1 5-års garanti Fri ljusprojektering Energiberäkningar 5-år friservice Vårt företag är en ständigt växande, dynamisk tillverkare av LED-belysning för offentliga- och industriella applikationer. Vi började vår resa som leverantörer till stora grossister i Sverige och i Tyskland under deras eget märke. Under tiden har vi utvecklat ett brett sortiment av produkter och vi har idag växt till en storskalig leverantör av kundbaserade lösningar. AvestaLEDs mål är att genom ständig förbättring leverera marknadens bästa och modernaste belysningsteknik.

2 Plafonder Cosmic LED > Ny plafond med den senaste LED-tekniken > Hög effektivitet (125lm/W) > För montering i tak eller vägg > Stomme och kupa i vandalsäker PC-plast (IK10) > Kapslingsklass IP66 > Ljuskälla: 12W LED > Livslängd: h > Nödljusfunktion som tillval > Finns med rörelsevakt och grundljus ( %) Modell Effekt Ljusflöde Färgtemperatur Vikt Cosmic LED 12W 12W 1100lm 2700K/4000K 0,9kg Cosmic LED 12W R 12W 1100lm 2700K/4000K 1,1kg Cosmic LED 12W GR % 12W 1100lm 2700K/4000K 1,1kg Sida 2

3 Plafonder Ecco LED > Ny plafond med den senaste LED-tekniken > Hög effektivitet (125lm/W) > För montering i tak eller vägg > Stomme och kupa i vandalsäker PC-plast (IK10) > Kapslingsklass IP54 > Ljuskälla: 12W LED > Livslängd: h > Nödljusfunktion som tillval > Finns med rörelsevakt och grundljus ( %) Modell Effekt Ljusflöde Färgtemperatur Vikt Ecco led LED 12W 12W 1100lm 2700K/4000K 0,9kg Ecco led LED 12W R 12W 1100lm 2700K/4000K 1,1kg Ecco led 12W GR % 14W 1100lm 2700K/4000K 1,1kg Sida 3

4 Plafonder Avesta LED > Ny plafond med den senaste LED-tekniken > Hög effektivitet (125lm/W) > För montering i tak eller vägg > Stomme och kupa i vandalsäker PC-plast (IK10) > Kapslingsklass IP66 > Ljuskälla: 18W LED > Livslängd: h > Nödljusfunktion som tillval > Finns med rörelsevakt och grundljus ( %) Modell Effekt Ljusflöde Färgtemperatur Vikt Falun LED 20W 20W 1700lm 3000K/4000K 0,9kg Falun LED 20W R 21W 1700lm 3000K/4000K 1,1kg Falun LED 20W GR % 21W 1700lm 3000K/4000K 1,1kg Sida 4

5 Inomhusbelysning Orbit LED > För infällt montage i undertak > Pulverlackad aluminiumprofil med PMMA-kretskort och externt drivdon > Lämplig som inomhusbelysning i korridorer, kontor och liknande miljöer > Kapslingsklass IP20 > LED-ljuskälla > Färgtemperatur: 3000K, 4500K, 6500K > Livslängd: h Modell Effekt Mått (AxB) Färgtemperatur Vikt Orbit LED 3 3W 83x20mm K 0,2kg Orbit LED 6 6W 120x20mm K 0,3kg Oribt LED 9 9W 145x20mm K 0,45kg Orbit LED 12 12W 170x20mm K 0,6kg Orbit LED 15 15W 192x20mm K 0,8kg Orbit LED 18 18W 225x20mm K 0,95kg Sida 6

6 ISOLA LED IP54 Modell Effekt Mått (mm) Ljusflöde (lm) Färgtemperatur Isola LED IP54 7W 1270x lm 2700K

7 ANA COB LED IP65 Vattentätt Modell Effekt Mått (mm) Ljusflöde (lm) Färgtemperatur Ana COB LED IP65 8W 90x55 hål lm 2700K-400K

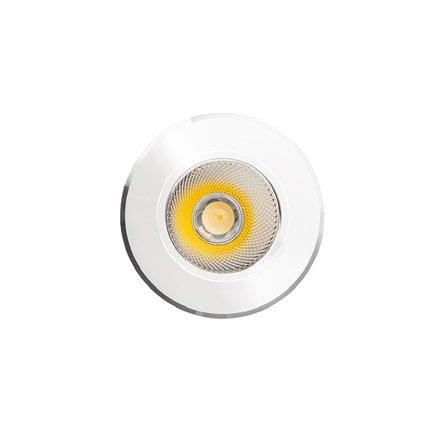

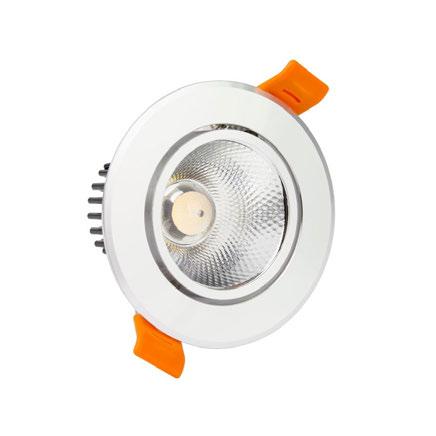

8 Klira COB LED IP44 Modell Effekt Mått (mm) Ljusflöde (lm) Färgtemperatur Klira LED IP44 3W 65x50 hål lm 2700K -4000K KliraLED IP44 5W 85x55 hål lm 2700K-4000K Klira LED IP44 7W 85x55 Hål lm 2700K-4000K IKlira LED IP44 9W 115x75 Hål lm 2700K-4000K Klira LED IP44 12W 115x75 hål lm 2700K-4000K Klira LED IP44 15W 135x85 hål lm 2700K-4000K Klira LED IP44 18W 135x70 hål lm 2700K-4000K

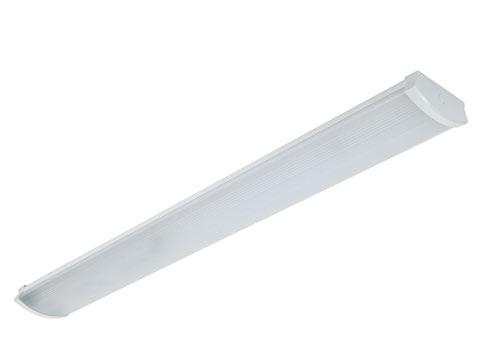

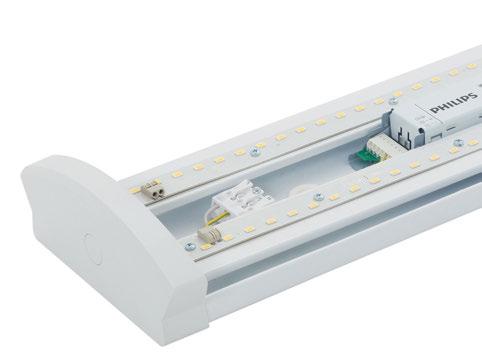

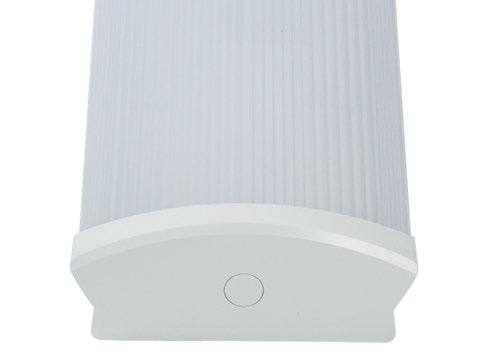

9 Långa armaturer Luca Linx LED > Kapslingsklass IP44 > Stomme i pulverlackerad stålplåt och gavlar i PC-plast > LED-ljuskälla med opal, prismatisk eller klar kupa > För utanpåliggande montage > Finns även med rörelsevakt Modell Effekt Mått (mm) Ljusflöde (lm) Färgtemperatur Luca 60 Opal/transparent 20W 600x lm 3000/4000K Luca 120 Opal/transparent 40W 1200x lm 3000/4000K Luca 150 Opal/transparent 50W 1200x lm 3000/4000K

10 Industri/offentliga lokaler Boden LED > Kapslingsklass IP65 > Stomme och kupa i polykarbonatplast > LED-panel ljuskälla > Tre effektnivåer: Lite, Standard och Strong > Tre olika längder: 60, 120 och 150 > Finns även med rörelsevakt och grundljus Modell Effekt Mått (mm) Ljusflöde (lm) Färgtemperatur Boden LED 60 23W 665x98,5 2400lm 4000K Boden LED 120 Standard 41W 1275x98,5 4400lm 4000K Boden LED 150 Standard 54W 1575x98,5 5800lm 4000K Sida 10

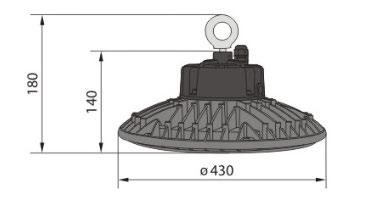

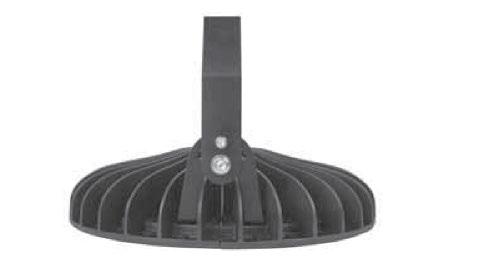

11 Industri/offentliga lokaler 3SV HLM 220HL IP65 Effekt:100W -250W Färgtemperatur:4000K Skyddsklass 1 Ljuskällan: LED SMD Philips Ljusspridning: Stomme: aluminium LED drivdon: Mean Well Montage:Standardoch annpassad tillbehörs sats Rekomenderad upphängnings höjd: 12m Vikt: 7,80 kg Användnings områden: Industri, lager, stora affärslokaler. > Kapslingsklass IP67 > Stomme aluminium > Ljuskälla LED-panel Modell Effekt Mått (mm) Ljusflöde (lm) Färgtemperatur HLM 100 LED 100W 430x lm 4200K HLM 150 LED 150W 430x lm 4200K HLM 250 LED 250W 430x lm 4200K Sida 14

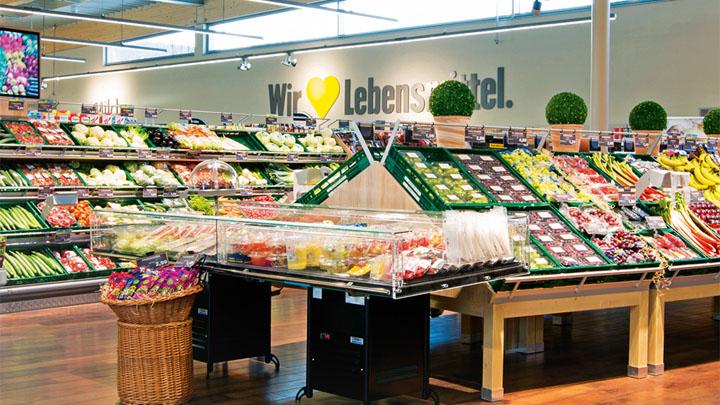

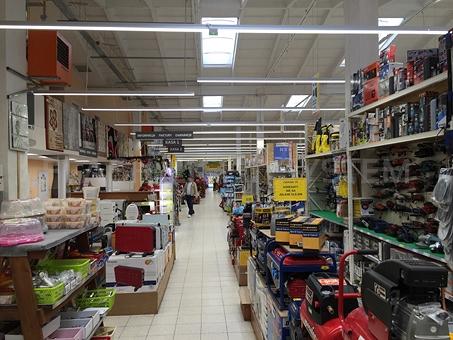

12 Långa armaturer Bella LED Ljuskälla - LED Diden LED NICHIA Spänning V; 50Hz Stomme - aluminium Diffuser - PC IP-klass - IP20, IP65 Säkerhetsklass - I Energiklass - A + Färgtemperatur - RA-85 Livslängd - L80 / B10 över timmar (Ic-700mA Tc-50 C) Effekt: 11W-70W Ljsflöde: från 1940lm till lm LED-lampa Bella är konstruerad för koppling i ljuslinjer eller kan användas som enstaka amaturer. Armaturen ansluts med 5 eller 7 pullig snabbkontakt för snabb och enkel anslutning till ljuslinjen. Lampan är designad för kontor, industri, lagerutrymmen, små butiker och stora stormarknader.armaturens stomme är tillverkad av anodiserad alumnprofil och PCskyddsstabiliserad anti UV kupa. Monterig:-Infälld, utanpåligande eller upphängd

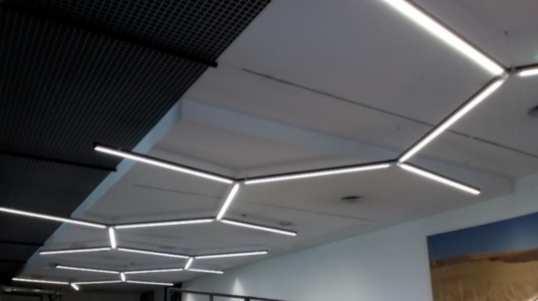

13 Bella LED Bella LED kan monterats i olika mönster Exempel på konfiguration Effekt(W) Ljusflöde(lm) effekt/w(lm/w) Färgtemperatur(K) Vikt(kg) Mått. L(mm) D D HBD U D D Armaturen kan utrustas med dali

14 Långa armaturer Bella LED ecco H W Ljuskälla - LED Diden LED NICHIA Spänning V; 50Hz Stomme - PVC Diffuser - PC IP-klass - IP65 Säkerhetsklass - II Energiklass - A + Färgtemperatur RA Livslängd - L80 / B10 över timmar (Ic-700mA Tc-50 C) Effekt: 20W-49W Ljusflöde: från 2500lm till 6200 lm Type L (mm) W (mm) H (mm) MPY4F SB-STLT DS MPY4F SB-STLT DS MPY4F SB-STLT DS MPY4F SB-STLT DS MPY5F SB-STLT DS MPY5F SB-STLT DS MPY5F SB-STLT DS MPY5F SB-STLT DS L A Index SB-STLT D SB-STLT D SB-STLT D SB-STLT D SB-STLT D SB-STLT D (W) (lm) (lm/w) (K) CRI Current (ma) Ersätter Dimmbar Vikt (kg) > Nej 0,9 1 x 36W > Nej 0, , > Ne 0,9 2 x 36W , > Nej 0, , > Nej 1,12 1 x 58W , > Nej 1, SB-STLT D , > Nej 1,15 2 x 58W SB-STLT D , > Nej 1,15

15 Långa armaturer Roka LED ROKA Stomme: Vittlakerad stål Optik: KV opal kupa ROKA-N-vittlakerad reflektor ROKA-W-vittlakerad reflektor -bred vinkel ROKA-DP- parabolisk raster Ljuskällan: Mid Power LED CRI 80 RA 90 Färgtemperatur: 3000K;4000K;5700K Finns med DALI och 1-10 dimmning ROKA ROKA DP ROKA-N ROKA-W

16 ROKA DP ROKA-T Model Effekt Lumen Lumen/1W Mått ROKA5000XM 1200 ROKA5000L ROKA7000L ROKA10000L ROKA-T ROKA-HAK

17 Industri/offentliga lokaler Cosmo LED Robust > Cosmo LED i en rejäl förpackning > Stomme i aluminium och kupa i härdat glas > Kapslingsklass IP67 > Vandalsäker IK10 > Ljuskälla LED-panel Modell Effekt Mått (mm) Ljusflöde (lm) Färgtemperatur Cosmo LED Robust 79W 1270x lm 4200K Sida 15

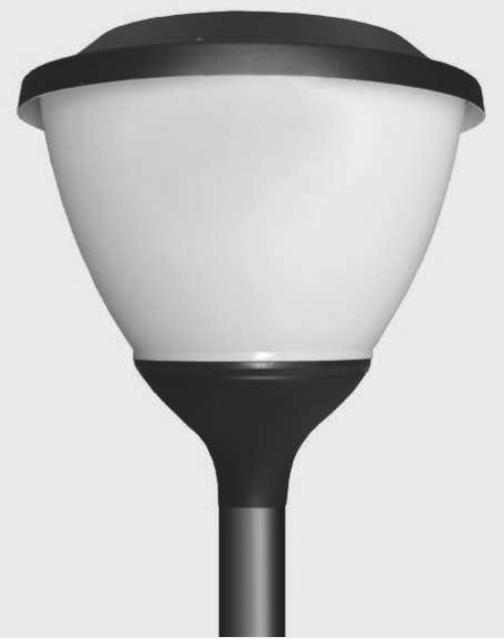

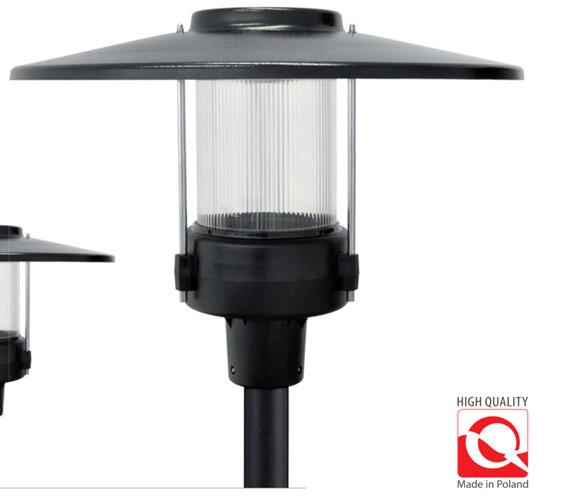

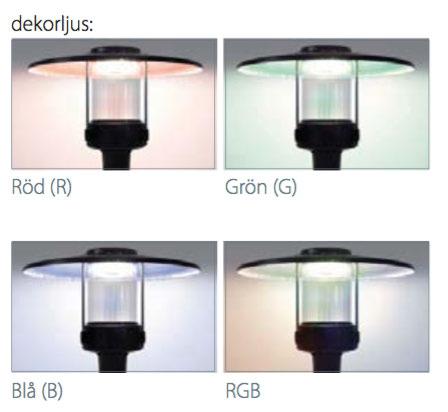

18 Utomhusbelysning Park LED > Linser med 30 och 60 spridning > Reflektor Ø650 mm. > Pulverlackad stål (svart) RAL 9005 > Kupa av polykarbonat (PC), IK 10 Vandalsäker. > Finns i grå, grön, brun färg. > Armaturen går att beställa med färgad dekorbelysning som lyser upp kupan men > bibehåller ljuskällans vita ljus. > Dekorbelysning finns i färgerna röd, grön och blå. > Kapslingsklass: IP 66. > Montage: Stolpe Ø60 mm (även Ø40 mm eller Ø48 mm med medföljande adapter) > Armaturen levereras med anslutnings kabel på 5-6 m Sida 16

19 Utomhusbelysning Kalmar LED > Kapslingsklass IP65 > Stomme i aluminium och kupa i PC-plast (IK10) > Finns med opal och prismatisk kupa > Finns i vit, svart och grå Modell Effekt Vikt Ljusflöde (lm) Färgtemperatur Eden LED Opal 41W 3,7kg 3200lm 4200K Eden LED Prismatisk 41W 3,7kg 4300lm 4200K Sida 17

20 Utomhusbelysning Astar LED > Kapslingsklass IP66 > Skydd mot mekanisk åverkan IK10 > Verktygsfria, utbytbara ljuskällor > Optimal ljusbild tack vare avancerad optik Modell Effekt Vikt Ljusflöde (lm) Färgtemperatur Astar Stomme 20-50W 20-50W 5,5kg Beror på ljuskälla Beror på ljuskälla Astar Stomme RS 20-50W 20-50W 5,5kg Beror på ljuskälla Beror på ljuskälla Ljuskälla 142 o x57 o 10W 1050lm 3000K Ljuskälla 142 o x57 o 10W 1050lm 4200K Ljuskälla 142 o x57 o 10W 1050lm 6300K Sida 18

21 Utomhusbelysning Enkel kontroll över energiförbrukning och ljusstyrka Den automatiska strömregulatorn i Libra RS möjliggör kontroll av energiförbrukning och ljusstyrka i 5 steg efter kundens behov vilket ger: - Rationell hantering av energiförbrukning för belysningsändamålet - Väsentliga ekonomiska besparingar med bibehållen säkerhet och hög visuell komfort - Ställbar fast ljusstyrka från % med en noggrannhet på +/- Ljusstyrka i % Klockslag Flerkanals drivdon ger individuell strömförsörjning till varje ljuskälla. Tack vare detta kan enskilda ljuskällor enkelt avlägsnas och bytas ut under drift vilket väsentligt förenklar underhållsarbete på armaturen. Sida 19

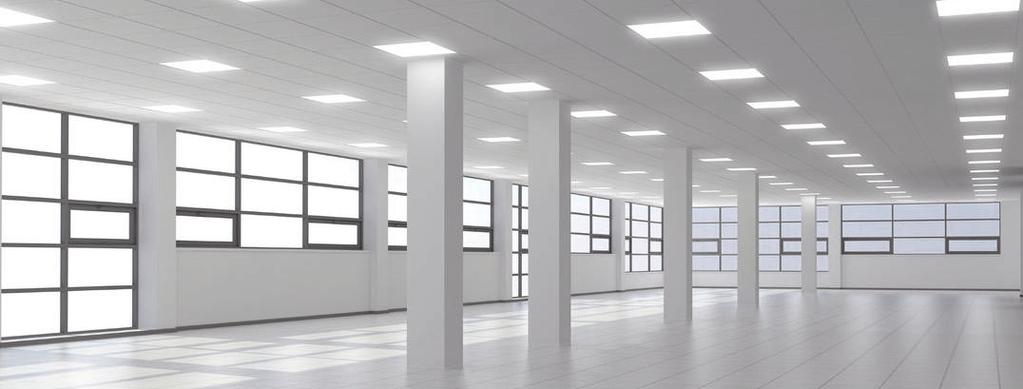

22 LED PANEL LED paneler av hög kvalitet för belysning i kontoret, butiken eller liknande lokaler. Våra LED paneler är belysningsarmaturer i snygg design med plan vit kant för en snygg integration i undertakent. Vi erbjude ljuseffekt upp till 120LM/1W som motsvarar hög energiklass. LED panelerna kan beställas i önskad färgtemperatur. Linsmaterialet är utvecklat av Mitsubishi och är framtaget för att ge ett jämt och bra ljus utan bländning.de dimbara LED panelerna levereras med transformatorer som har inbygd SwitchDim eller DALI. Vi tillverkar även paneler med kundbestämda mått Dioder typ SAN`AN Garanti 5 år Paneler samarbetar med DALI Färgtemperatur 2700K K Dimmbar Låg värde UGR (Unified Glare Rating) Certifikater års garanti

23 Effekt Index Lumen Färgtemperatur Reglering av ljusintensitet dim dim dim dim dim DALI

24 Effekt Index Lumen Färgtemperatur Ljuskontroll Multifunktionell fjärrkontroll ger möjlighet till ändring av färgtemperatur, Multifunction wireless controller included that allows to change the light color, the ljusintensitet och programering av dimtider. En fjärrkontroll samarbetar med 99 armaturer och kan programeras individuellt för varje armatur eller hela gruppen. IP65 and IP66 har annpasade anslutningskontakter för IP klassning

25 Tillägsram Panel med monteringsram Panel anpassad till monering på gipsskivor

26 Effekt Index Lumen Färgtemperatur Panel med ljusreglering enligt luxvärde dim dim dim

27 Effekt Index Lumen Färgtemperatur IP65 and IP66 anpassad anslutning till IP klass Nödmoduler Arbetar med 18/24/40W med effekt 27-42DC Batteritid Laddningstid 3h 24h

28 Effekt Index Lumen Färgtemperatur Regulation of light intensity dim dim dim

29 Tillbehör Monteringsram Mått Monteringsram och färger

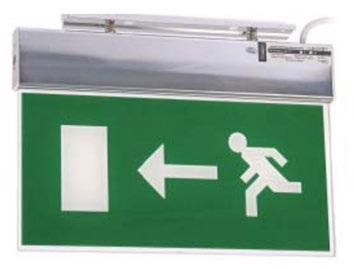

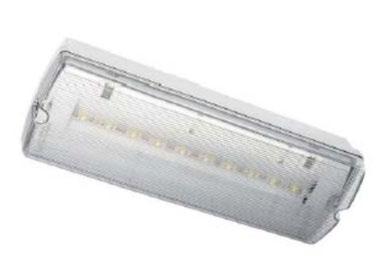

30 Nödbelysning LED Nödbelysning Kasjopeja LED IP20 Klassisk hänvisnings- och nödarmatur med LED-ljuskälla Armaturstomme i aluminum och skylt i PC-plast 3h batteritid och 24h till full uppladdning, NiMh HT-batteri Mått H/B/L: 240x25x335mm Lämplig som markering av utgångar och evakueringsvägar i offentliga byggnader. Orion LED IP65 Klassisk hänvisnings- och nödarmatur med LED-ljuskälla Armaturstomme och skylt i PC-plast 3h batteritid och 24h till fulluppladdning, NiMh HT-batteri Mått H/B/L: 240x25x335 Lämplig som markering av utgångar och evakueringsvägar i offentliga byggnader. Piktogram som ingår: Beställningsbara piktogram: Modell Effekt Ah Batterispänning Batteritid Kasjopeja LED IP20 2W 0,9 2,4V 3h Orion LED IP65 3W 1,8 3,6V 3h Sida 22
