1 Flexit Luftbehandlingsaggregat (5-195 l/s) Flexit S3X, S4X, S7X Flexit L4X, L7X Flexit S4R, S6R, S7R F Ö R E N S U N D I N N E M I L J Ö

2 Våra produkter utvecklas kontinuerligt och vi förbehåller oss därför rätten till konstruktionsförändringar utan föregående meddelande. Vi reserverar oss för eventuella tryckfel.

3 Innehåll Luftbehandlingsaggregat Flödesområde: l/s Aggregatserien består av kompletta ventilationsaggregat med värmeåtervinning från plattvärmeväxlare eller roterande växlare. Aggregaten levereras som enhetsaggregat med kanalanslutningar uppåt eller på gavlarna samt med komplett integrerad automatik. Automatik och automatiktillbehör till dessa aggregat redovisas i separat broschyr. Flexit L12 Flexit S12 Flexit S9 Flexit L7 Flexit S7 Flexit S6 Flexit L4 Flexit S4 Flexit K3 Flexit S3 Flexit L5 Flexit S3 Flexit L3 Flexit S2 Flexit L2 Flexit L18 Grafen visar en översikt över aggregatens flödesområde. För ofärgade aggregat, se broschyr Flexit Luftbehandlingsaggregat (-14 l/s) m 3 /h l/s Allmän teknisk information Allmän produktbeskrivning Flexit S Flexit S3 TT Flexit S Flexit S4 TT Flexit S Flexit L4 TT Flexit L Flexit L7 TT Flexit S4 R Flexit S6 R Flexit S7 R Tillbehör Flexit L

4 Allmän teknisk information Utföranden Flexit luftbehandlingsaggregat finns i följande varianter: L = liggande aggregat. -kanalanslutningsstosar placerade i aggregatgavlar. värme till tilluften. Det kan finnas föroreningar i frånluften som överförs, därför ska man vara selektiv vid användning av denna återvinningsteknik. Temperaturverkningsgraden är ca 75-85%. Uteluft Tätningslist S = skåpaggregat. -kanalanslutningar placerade på aggregatets ovansida. Aggregaten uppfyller kraven i EU-direktivet 89/336/EEC, 73/23/EEC. Avluft Renblåsningssektor Frånluft Tilluft Aggregat typ L Aggregat typ S 2. Plattvärmeväxlare (rekuperativ) Plattvärmeväxlaren är en kassett som består av en mängd aluminiumplattor som ger att återvinningen sker på följande sätt: Värmeväxlare Flexit använder sig av två olika tekniker gällande värmeåtervinning: 1. Roterande värmeväxlare 2. Plattvärmeväxlare 1. Roterande värmeväxlare Den roterande värmeväxlaren är av typen ickehygroskopisk rotor, dvs. rotorn har inte någon aktiv fuktåtervinning som avges till tilluften. Värmeåtervinningen sker enligt följande: Rotorn som har en massa av aluminium med många kanaler roterar runt med hjälp av en rem och rotormotor så att massan tar upp värme från frånluften och överför värmen till tilluften. Frånluften och tilluften möts på var sin sida om aluminiumplattorna där den varma frånluften värmer upp aluminiumet som den kalla uteluften tillgodo gör sig. Genom att luftströmmen går på var sin sida om plattorna kommer frånluften och tilluften aldrig att vara i kontakt med varandra. Denna form av återvinning har pga. sina egenskaper minimal överföring av föroreningar. Genom att använda plattvärmeväxlare kommer fuktighet att kondensera från frånluften och denna kondens måste dräneras bort. Temperaturverkningsgraden är ca 6-7%. TT-modeller ca 8%. Frånluft I motsats till plattvärmeväxlaren så har inte rotortekniken några praktiska problem med kondens eller frysrisk. Man behöver därför inget kondensavlopp på denna typ av värmeväxlare. Tilluft Uteluft Avluft Den roterande värmeväxlaren har en renblåsningssektor som fungerar så att rotormassan blir rengjord med friskluft innan den lämnar sin plattvärmeväxlare 4

5 Version 3.12 Page Project data Project katalog Customer Flexit Designed by Marianne Information Location Assumptions Atmospheric pressure Pa Air density 1. kg/m³ Sound duct in accordance with ISO 5136 Ambient sound in accordance with ISO Unit specification Type of unit Flexit S 3 X E L 23 Description Summer Winter Input Supply air flow 5. l/s 5. l/s Relative humidity of outdoor air 5 % 1 % Total pressure drop of supply duct 25 Pa 25 Pa Extract air flow 5. l/s 5. l/s Relative humidity of extract air 5 % 2 % Total pressure drop of extract duct 25 Pa 25 Pa Dimensioning outdoor temperature 25. C -25. C Extract temperature 22. C 22. C Technical specification Weight 3 kg Supply Extract Fans Winter Adjustment % % Power W W Current. A. A Power factor.. SFP. kw/(m³/s). kw/(m³/s) Temperature increase because of fan. C. C RPM 1/min 1/min Summer Adjustment % % Power W W Current. A. A Power factor.. SFP. kw/(m³/s). kw/(m³/s) Temperature increase because of fan. C. C RPM 1/min 1/min Heat recovery Type Winter Temperature before. C. C Relative humidity before % % Temperature after. C. C Relative humidity after % % Pressure drop Pa Pa Temperature efficiency % % Humidity efficiency % % Summer Temperature before C C Relative humidity before % % Temperature after. C. C Relative humidity after % % Pressure drop Pa Pa Temperature efficiency % % Humidity efficiency % % Filter Filter class EU7 EU7 Flexit AS Telephone : Televeien 15 Telefax : [email protected] 187 Ørje Norway 9418N Version 3.12 Page All calculations are done with 2% addition at pressure drop across filters. Winter Dimension pressure drop Pa Pa Start pressure drop Pa Pa End pressure drop Pa Pa Summer Dimension pressure drop Pa Pa Start pressure drop Pa Pa End pressure drop Pa Pa Electrical afterheater Max. effect 15. kw Winter Effect. kw Temperature before. C Temperature after. C Summer Effect. kw Temperature before. C Temperature after. C Sound data, supply Frequency band Hz k 2k 4k 8k Total Supply duct, winter db db(a) Supply duct, summer db db(a) Sound data, extract Frequency band Hz k 2k 4k 8k Total Extract duct, winter db db(a) Extract duct, summer db db(a) Sound data, ambient Frequency band Hz k 2k 4k 8k Total Ambient, winter db db(a) Ambient, summer db db(a) LCC Calculation Supply air flow. l/s Extract air flow. l/s Supply air temperature 2. C Extract air temperature 22. C Annual average temperature. C Correct coefficient VAV, supply air.1 Correct coefficient VAV, extract air.1 Annual operating time 4 h Price of energy Electric. NOK/kWh Heating. NOK/kWh Annual price increase Electric 3 % Heating 3 % Accounting rate of interest 3 % Operating time 1 years Degree hours Degree hour for heat recovery Ch Correction for supply temperature Ch Correction due to freezing Ch Degree hours, total Ch LCC results kwh NOK/kWh NOK LCC supply air. LCC exhaust air. LCC heating. LCC total Flexit AS Telephone : Televeien 15 Telefax : [email protected] 187 Ørje Norway Allmän teknisk information Frysrisk med plattvärmeväxlare Genom att kondens utfälls från frånluften vid kall uteluftstemperatur kommer det utkondenserade vattnet att börja frysa till is i växlaren. För att förhindra denna frysning, har Flexit utvecklat och patenterat en termofuktvakt som löser detta problemet och med det säkrar en problemfri drift under alla klimatiska förhållanden, inklusive sträng kyla. Instruktionsmaterial Med alla aggregat följer en detaljerad instruktion avseende montering, handhavande och underhåll. FLEXIT S3 X/TT - A3 X/TT S4 X/TT - A4 X/TT S7 X/TT - A7 X/TT Brukerveiledning Luftbehandlingsaggregat Skapmodeller med varmegjenvinning Termofuktvaktens funktion Ta vare på denne veiledningen for fremtidig bruk Termofuktvaktens givare är placerad inne i värmeväxlaren på den kallaste punkten där den övervakar både temperatur och fukthalt. Frysrisk uppstår när: 1. Både fukt och kyla finns tillsammans 2. Vid utetemperaturförhållande där det är fara för påfrysning av torr is i växlarkassetten. Dimensioneringsprogram Program för dimensionering av luftbehandlingsaggregat med tekniska data som ljud, luft, effekt, SFP etc. finns att tillgå. En eventuell avfrostningssekvens inleds genom att aggregatets förvärmebatteri kopplas in, samt vid behov, reduceras även tilluftsfläktens kapacitet till inställt min-flöde. Då frysrisken upphört, återgår aggregatet till inställd normaldrift. Jämfört med traditionella avfrostningssystem där tilluftsfläkten stoppas vid låg temperatur (ca +3 C) på avluften oavsett fukt eller ej, blir Flexits avfrostningssystem mer energieffektivt i och med att aggregatet utnyttjar värmeåtervinningen maximalt över tid. Frånluft Plattvärmeväxlare med termofuktsensor Uteluft Miljöklass Aggregatens hölje är tillverkat i galvaniserad stålplåt som följer miljöklass M2, vilket täcker inomhusmontering med normal fuktighetspåverkan och normalt innehåll av luftföroreningar. Elektriska produkter hamnar under föreskriften om kasserade, elektriska och elektroniska produkter och har i det sammanhanget miljöavgift. Temperatursensor Plattvärmeväxlare Tilluft Termofuktsensor Avluft CE-föreskrifter 5

6 Allmän teknisk information Användning av kapacitetsdiagram Ett diagram består av en mängd kurvor och axlar där man kan läsa av olika data för aggregatet. 1. Kapacitetskurvor (blå) Dessa kurvor anger totalt, disponibelt tryck och luftmängdskarakteristik för aggregatet. Disponibelt tryck till kanal avläses till vänster i diagrammet. Luftmängden avläses i m 3 /h nederst och l/s överst i diagrammet. 2. Stryplinjer (svarta) Dessa kurvor visar hur luftmängd och tryck förändrar sig vid ändrat driftsteg. 3. Effektförbrukningslinjer (gröna) Dessa kurvor anger energiförbrukning för fläkten vid det aktuella driftsteget i watt. Effektförbrukningen kan avläsas i skalan till höger i diagrammet. 4. Ljudkurvor (röda) Dessa kurvor anger värden för ljudeffektnivån LwA till kanal för de olika driftstegen. För att få ljudeffekt till kanal i de olika oktavbanden tar man det avlästa värdet i diagrammet och korrigerar värdena i tabellen under diagrammet för varje enskild oktav. Då får man ljudeffekt per oktav. 5. Korrigeringsaxel Här avläses tryckändring vid användning av vattenbatteri som eftervärme. Detta tryckfall dras från det disponibla trycket. På samma axel avläses tryckändringen vid användning av EU-5 filter. Denna tryckökning läggs till det disponibla trycket till kanal. Tilluftssida Luftmängd l/s l/s Disp. tryck till kanal i Pa 3 Pa 77dB(A) 75dB(A) 7dB(A) 65dB(A) m 3 /h Water Battery Pa F5-filter 4 Luftmängd (m 3 /h) W Effektförbrukning i Watt Korrektionsfaktor LwA Hz Total LwA Tilluft Frånluft Till omgivning ,1 6

7 Allmän teknisk information Exempel: Luftbehandlingsaggregat typ Flexit S4 X som är placerat i ett fläktrum eller liknande. Luftmängd 26 m 3 /h Totaltryck Pa Ljudeffekt i tilluftskanal 72 dba Exempel på ljudberäkning med hjälp av korrektionstabell Tilluft Hz Avläst i diagram, LwA Korrektionsfaktor Ljudeffektnivå, Lw Data för tilluft är mätt i enlighet med ISO 5136 In duct method. Mätutrustning Bruel & Kjær 226. Ljud till omgivning är mätt i enlighet med ISO l/s Exempel på korrektionsaxel för F5-filter: Räkneexempel F5-filter, luftmängd 26 m 3 /h mot Pa. Korrektion för F5-filter + 3 Pa, avläst korrektionsaxel. Man har då disponibelt 26 m 3 /h mot 13 Pa. För att avläsa ny ljud- och motoreffekt flyttas avläsningspunkten nedöver 3 Pa för att kompensera för reducerat motstånd. Motoreffekten reduceras från 9 W till 85 W, och ljudet reduceras från 72 dba till 7 dba. 1 4 Luftmängd 26 m 3 /h Totaltryck Ljudeffekt i tilluftskanal 3 Motoreffekt Pa 13 Pa 7 dba 85 W 77dB(A) 1 75dB(A) 7dB(A) 65dB(A) W m 3 /h Water Battery Pa F5-filter 1-2 = 3 l/s Exempel på korrektionsaxel för vattenbatteri: Räkneexempel vattenbatteri, luftmängd 26 m 3 /h mot Pa. Korrektion för vattenbatteri - 6 Pa, avläst på korrektionsaxeln. Man har då disponibelt 26 m 3 /h mot 4 Pa. För att avläsa ny ljud- och motoreffekt flyttas avläsningspunkten uppöver 6 Pa för att kompensera för ökat motstånd. Motoreffekten ökar från 9 W till W, och ljudet ökas från 72 dba till 74 dba. 1 4 Luftmängd 26 m 3 /h Totaltryck Ljudeffekt i tilluftskanal 3 Motoreffekt Pa 4 Pa 74 dba W 77dB(A) 75dB(A) 7dB(A) 65dB(A) W m 3 /h Water Battery Pa F5-filter 1-2 = -6 7

8 Allmän teknisk information Bestämmning av ljudtryck (LpA) från ventilationsaggregat på grundval av ljudeffekten (LwA) Diagram 1 db Romvolum (m 3 ) Förklaring till kurvorna Kurva 1. Teknikrum utan speciell dämpning, t.ex fläktrum, pannrum eller kylmaskinrum med god plats och hårda vägg- och takytor. Kurva 2. Teknikrum där de tekniska installationerna tar stor plats. Något isolerade kanaler/rör eller ljuddämpande väggar. Kurva 3. Speciellt bra ljuddämpade rum. Mycket installationer (trångt), isolerade kanaler/rör. Tabell 1 Korrigering för avstånd Avstånd, m Avståndsdämpn Tabell 2 Korrigering för placering Placering: - mitt på golvet db - längs en vägg +3 db - i en hörn +6 db Kurvorna gäller vid ett minimumavstånd på 1,5-2, m. Diagrammet är baserat på att man har ett diffust ljudfält. I dämpade rum (kurva 2 och 3) är ej ljudfältet diffust och vi får därför en avståndsdämpning. För att korrigera för avstånd används tabell 1. Tabell 2 korrigerar för placering av aggregatet. 8

9 Allmän teknisk information Exempel: Luftbehandlingsaggregat typ Flexit S4-X är monterat i ett teknikrum utan speciell dämpning. Luftmängd 26 m 3 /h Totaltryck Pa Ljudeffekt i tilluftskanal 72 dba Motoreffekt 9 W Teknikrummet är 4 x 5 x 2,4 = 48 m 3. Aggregatet är placerat längs den ena långväggen med referansavståndet 1 meter. Detta är ett teknikrum utan speciell dämpning och därför använder vi kurva 1. Vi ser i diagram 1 på rumsvolymen 48 m 3 och vertikalt upp till kurva 1, därifrån till vänstra axeln där vi avläser 2 db. Beräkningen framgår av uppställningen nedanför: Ljudeffekt (LwA), från kapacitetsdiagramet för tilluft Korrigering för omgivningsljud (LwA) från korrektionsfaktortabell Korrigering för rumsdämpning från diagram 1 Korrigering för avstånd, tabell 1 Korrigering för placering, tabell 2 Ljudtrycksnivå vid 1 m avstånd (LpA) 72 db -29,1 db -2 db - db +3 db 43,9 dba PS: Överslagsmetoden är baserad på dba-värden. Man kan även använda den för oktavband. Då ger metoden 1-2 db för låga värden i Hz och 1-2 db för höga värden i -8 Hz. Förklaring till benämningskoder: S 4 R E L S = Skåpmodell L = Liggande Nr = Storleksangivelse L = Vänstermodell R = Högermodell E = Elbaserad värme W = Vattenbaserad värme R = Roterande växlare X = Plattvärmeväxlare Förklaring av symboler: TILLUFT FRÅNLUFT AVLUFT UTELUFT 9

10 Allmän produktbeskrivning Produktbeskrivning Flexit luftbehandlingsaggregat är konstruerade för att ge optimal luftkomfort kombinerat med låg energiförbrukning. Den uppvärmda och använda inomhusluften sugs via frånluftsventiler ut från rummen, passerar genom ett filter och leds in i aggregatets plattvärmeväxlare innan den leds ut från byggnaden via takhuv eller vägghuv. Uteluften förs in via uteluftintag till aggregatet, filtreras och passerar därefter plattvärmeväxlaren och tar upp en stor del av värmen från frånluften. Från- och tilluft passerar varandra i växlarkassetten i helt separata kanaler utan att den rena luften blir blandad med använd, förorenad luft. Det termostatreglerade eftervärmebatteriet sörjer för en behaglig tilluftstemperatur. Efter aggregatet passerar tilluften normalt ljuddämpare innan den strömmar in genom tilluftsventilerna, frisk, ren och tempererad. Flexit luftbehandlingsaggregat är utrustad med elektronisk automatik. Aggregaten är utförda i täthetsklass IP 2. Användningsområde, liggande aggregat Flexits luftbehandlingsaggregat i L-serien är avsedda för alla utrymmen där man behöver en energieffektiv och driftsäker ventilation. Dessa aggregat levereras endast med plattvärmeväxlare. inspektionsluckor på båda sidor, vilket gör det enkelt att placera aggregaten med hänsyn till kanalanslutningar (höger- och vänstermodeller i ett). Små byggmått eftersträvas. Användningsområde, skåpsaggregat Flexits stående (S) skåputförande kan med fördel användas till skolor, förskolor, kontor, butiker, bostäder mm. Skåputförandet och den kompakta konstruktionen gör aggregaten användbara både för nya och existerande byggnader. Dessa aggregat kan levereras med plattvärmeväxlare eller roterande växlare. Konstruktion (S) Aggregaten är tillverkade av galvaniserad stålplåt som ger en robust och stabil konstruktion. Höljet är dubbelmantlat med mellanliggande värme- och ljudisolering. Kanalanslutningar placerade på ovansidan. Utvändigt är aggregaten lackerade i vit färg. Alla skarvar är tätade för att minska risken för luftläckage. Aggregaten är utrustade med två gångjärnsförsedda inspektionsluckor på framsidan som gör att aggregaten är lättåtkomliga vid inspektion/service. Värmeåtervinningsprincip Plattvärmeväxlare Konstruktion (L) Flexit luftbehandlingsaggregarat är tillverkade i galvaniserad stålplåt(m2) som ger en stabil och robust konstruktion. Aggregaten är dubbelmantlade med mellanliggande 5 mm glasfiberrull som ger god värme- och ljudisolering. Alla skarvar är tätade för att minska risken för luftläckage. Aggregaten är försedda med Plattvärmeväxlaren är konstruerad av saltvattenbeständig aluminium. Värmeväxlaren är konstruerad med säker tätning mot de olika luftkamrarna och demonteras enkelt utan verktyg för rengöring och kontroll. Aggregat med plattvärmeväxlare kräver dränering för kondensvatten. 1

11 Allmän produktbeskrivning TT-modell TT-modellerna är utrustade med en högeffektiv värmeväxlare som ger en ytterligare högre verkningsgrad än standardväxlaren. Sommarkassett Som tillbehör finns en sommarkassett som man kan ersätta värmeväxlaren med under den varma årstiden. Eftervärme För att tilluften skall få en klimatmässigt behaglig tilluftstemperatur är aggregaten utrustade med eftervärmebatterier. Dessa är inbyggda i aggregaten och finns i form av elelller vattenbatteri. Vattenbatterierna styrs av en -1V utgång som styr en 2-vägs- eller 3-vägsventil. (Vissa aggregat kan ej levereras med vattenbatteri.) Fläktar Roterande värmeväxlare Enkelsugande radialfläktar med framåtböjda skovlar. Fläktarna har stor kapacitet, även vid långa kanaldragningar, och har låg ljudnivå. Fläkten drivs av en kullagrad ytterrotormotor av högsta kvalitet. Motorn som är placerad i fläkthjulet får mycket god kylning. Fläktarna kan enkelt tas ut för rengöring («klick»-elkoppling). Flexits skåpaggregat kan levereras med roterande värmeväxlare. Den roterande värmeväxlaren är en icke-hygroskopisk aluminiumrotor, vilken är monterad i en kassett. Hela kassetten kan tas ut ur aggregaten för service och rengöring. Rotorhjulet är lagrat med underhållsfria, dammtäta kullager. Rotorn drivs i sekvens med värmeregleringen av en elmotor via drivrem. Filter Aggregaten är utrustade med F7 på tilluftsoch frånluftssidan. Filtret F7 stoppar 97% av alla partiklar som är större än,5 my (1my = 1/ mm), dvs. pollen, damm från förbränning och liknande. Detta är en värdefull egenskap speciellt för allergiker och personer med luftvägsproblem. Filtren sitter i skenor och är enkla att byta. 11

12 Flexit S3 XE Art.nr. Typ 1435 S3 XEL (vänster) S3 XER (höger) Märkspänning /5Hz Säkringsstorlek: 1 A Märkström total: 6,7 A Märkström total: 153 W Märkeffekt. elbatteri: 1 W Märkeffekt fläktar: 2 x 165 Märkeffekt förvärme: 7 W Fläkthjulstyp: F-hjul Fläktmotorstyrning: Transformator Fläkthastighet-varvtal max: 223 o/min Automatik, standard: SP 3 Filtertyp (TL/FL): F7/G3 Filtermått TL (B x H x D): 255x13x7mm Filtermått FL (B x H x D): 255x13x2mm Vikt: 4 kg Kanalanslutning: Ø 125 mm Höjd: 7 mm Bredd: 598 mm Djup: 28 mm 12

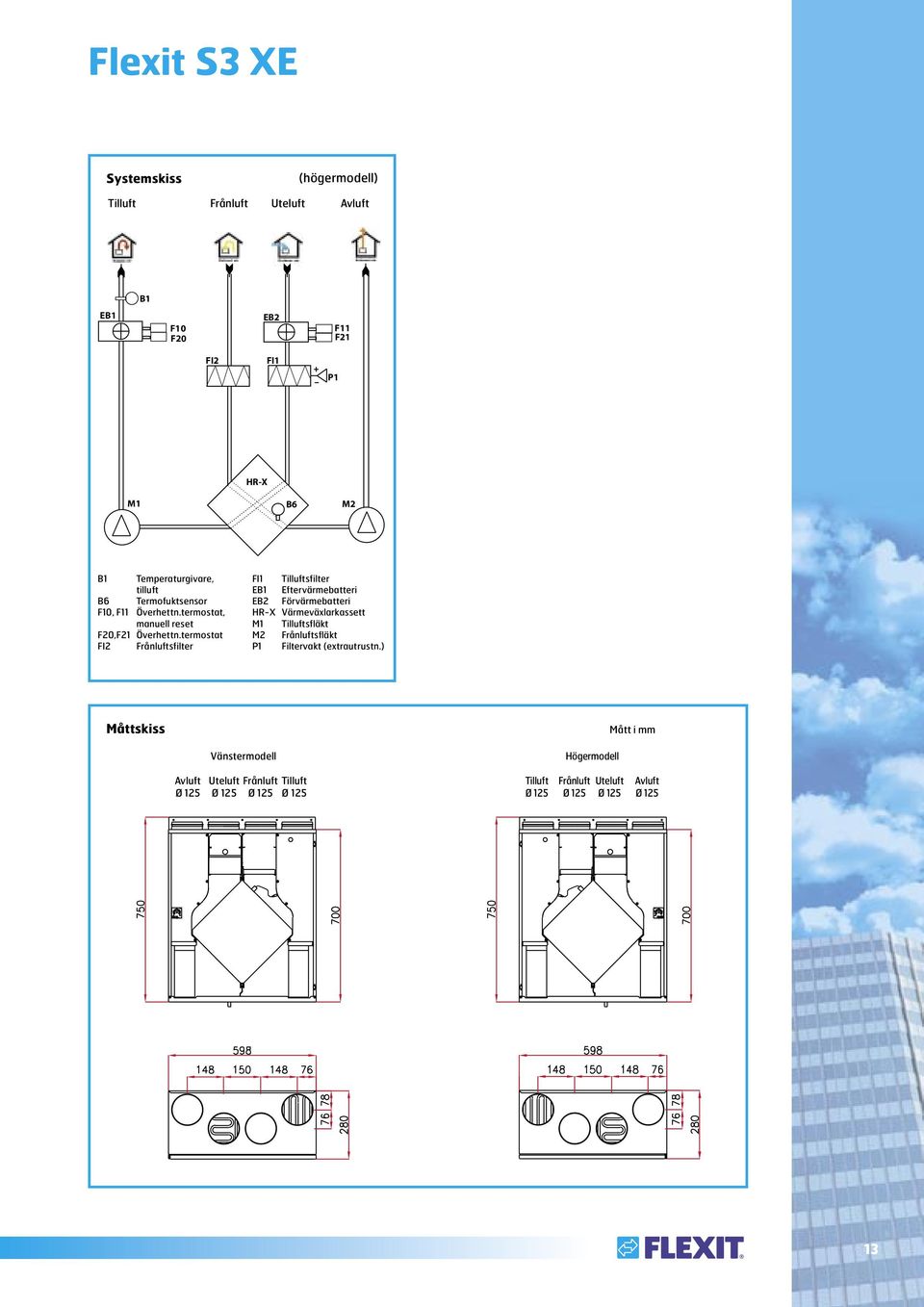

13 Flexit S3 XE Systemskiss (högermodell) Tilluft Frånluft Uteluft Avluft B1 EB1 F1 F2 EB2 F11 F21 FI2 FI1 P1 HR-X M1 B6 M2 B1 Temperaturgivare, tilluft B6 Termofuktsensor F1, F11 Överhettn.termostat, manuell reset F2,F21 Överhettn.termostat FI2 Frånluftsfilter FI1 Tilluftsfilter EB1 Eftervärmebatteri EB2 Förvärmebatteri HR-X Värmeväxlarkassett M1 Tilluftsfläkt M2 Frånluftsfläkt P1 Filtervakt (extrautrustn.) Måttskiss Mått i mm Vänstermodell Avluft Uteluft Frånluft Tilluft Ø 125 Ø 125 Ø 125 Ø 125 Högermodell Tilluft Frånluft Uteluft Avluft Ø 125 Ø 125 Ø 125 Ø

14 Flexit S3 XE Kapacitetsdiagram S3 XE (mätt med standardfilter) Tilluftssida Luftmängd l/s l/s Disp. tryck till kanal i Pa 3 Pa 75dB(A) 7dB(A) 65dB(A) 6dB(A) W Effektförbrukning i Watt m 3 /h 3 Pa Luftmängd m 3 /h F5-filter Frånluftssida Luftmängd l/s l/s Disp. tryck till kanal i Pa 3 Pa 58dB(A) 55dB(A) 5dB(A) 45dB(A) W Effektförbrukning i Watt m 3 /h 3 Luftmängd m 3 /h Ljuddata anges vid ljudeffektnivå LwA i kapacitetsdiagrammen och korrigeras med tabellen nedan för de olika oktavbanden. Ljud till omgivning ger Lw i de olika oktavbanden och LwA tot. Läses direkt ur tilluftstabell. Korrektionsfaktor för Lw Hz LwA Tilluft Frånluft Till omgivn ,1 14

15 Anteckningar 15

16 Flexit S3 XE TT Art.nr. Typ 1415 S3 XEL TT (vänster) S3 XER TT (höger) Märkspänning: /5Hz Säkringsstorlek: 1 A Märkström total: 6,7 A Märkeffekt total: 153 W Märkeffekt. elbatteri: 7 W Märkeffekt fläkt: 2 x 165 W Märkeffekt förvärme: 1 W Fläkthjulstyp: F-hjul Fläktmotorstyrning: Transformator Fläkthastighet-varvtal max: 223 o/min Automatik, standard: SP 3 Filtertyp (TL/FL): F7/G3 Filtermått TL (B x H x D): 255x13x7mm Filtermått FL (B x H x D): 255x13x2mm Vikt: 44 kg Kanalanslutning: Ø 125 mm Höjd: 7 mm Bredd: 598 mm Djup: 28 mm 16

17 Flexit S3 XE TT Systemskiss (högermodell) Tilluft Frånluft Uteluft Avluft B1 EB1 F1 F2 EB2 F11 F21 FI2 FI1 P1 HR-X M1 B6 M2 B1 Temperaturgivare, tilluft B6 Termofuktsensor F1,F11 Överhettn.termostat, manuell reset F2,F21 Överhettn.termostat FI2 Frånluftsfilter FI1 Tilluftsfilter EB1 EB2 HR-X M1 M2 P1 Eftervärmebatteri Förvärmebatteri Värmeväxlarkassett Tilluftsfläkt Frånluftsfläkt Filtervakt (extrautrustning) Måttskiss Mått i mm Vänstermodell Avluft Uteluft Frånluft Tilluft Ø 125 Ø 125 Ø 125 Ø 125 Högermodell Tilluft Frånluft Uteluft Avluft Ø 125 Ø 125 Ø 125 Ø

18 Flexit S3 XE TT Kapacitetsdiagram S3 XE TT (mätt med standardfilter) Tilluftssida Luftmängd l/s l/s Disp. tryck till kanal i Pa 3 Pa 75dB(A) 7dB(A) 6dB(A) 65dB(A) W Effektförbrukning i Watt m 3 /h 3 Pa Luftmängd m 3 /h F5-filter Frånluftssida Luftmängd l/s l/s Disp. tryck till kanal i Pa 3 Pa 58dB(A) 55dB(A) 5dB(A) 45dB(A) W Effektförbrukning i Watt m 3 /h 3 Luftmängd m 3 /h Ljuddata anges vid ljudeffektnivå LwA i kapacitetsdiagrammen och korrigeras med tabellen nedan för de olika oktavbanden. Ljud till omgivning ger Lw i de olika oktavbanden och LwA tot. Läses direkt ur tilluftstabell. Korrektionsfaktor för Lw Hz LwA Tilluft Frånluft Till omgivn ,1 18

19 Anteckningar 19

20 Flexit S4 X W/E Art.nr. Typ S4 XWL (vänster) S4 XWR (höger) S4 XEL (vänster) S4 XER (höger) S4 X W S4 X E Märkspänning: /5Hz /5Hz Säkringsstorlek: 1 A 1 A Märkström total: 8,7 A 8,7 A Märkeffekt total: 135 W 198 W Märkeffekt. elbatteri: 165 W Märkeffekt fläktar: 2 x 165 W 2 x 165 W Märkeffekt förvärme: 975 W 975 W Fläkthjulstyp: F-hjul F-hjul Fläktmotorstyrning: Transformator Transformator Fläkthastighet-varvtal max: 223 o/min 223 o/min Automatik, standard: SP 4 SP 3 Filtertyp (TL/FL): F7/G3 F7/G3 Filtermått TL (B x H x D): 255x22x5mm 255x22x5mm Filtermått FL (B x H x D): 255x22x2mm 255x22x2mm Vikt: 51 kg 51 kg Kanalanslutning: Ø 16 mm Ø 16 mm Höjd: 83 mm 83 mm Bredd: 9 mm 9 mm Djup: 32 mm 32 mm 2

21 Flexit S4 X W/E Systemskiss (högermodell) Tilluft Frånluft Uteluft Avluft B1 EB1 F1 F2 EB2 F11 F21 FI2 FI1 P1 HR-X M1 B6 M2 B1 Temperaturgivare, tilluft B5 Temperaturgivare, vattenbatteri B6 Termofuktsensor F1, F11 Överhettn.termostat, manuell reset F2,F21 Överhettn.termostat FI2 Frånluftsfilter FI1 Tilluftsfilter WB1 Eftervärmebatteri EB2 Förvärmebatteri HR-X Värmeväxlarkassett M1 Tilluftsfläkt M2 Frånluftsfläkt P1 Filtervakt (extrautrustn.) Måttskiss Mått i mm Vänstermodell Avluft Uteluft Frånluft Tilluft Ø 16 Ø 16 Ø 16 Ø 16 Högermodell Tilluft Frånluft Uteluft Avluft Ø 16 Ø 16 Ø 16 Ø 16 21

22 Flexit S4 XE Kapacitetsdiagram S4 XE (mätt med standardfilter) Tilluftssida Luftmängd l/s l/s Disp. tryck till kanal i Pa 3 Pa 77dB(A) 75dB(A) 7dB(A) 65dB(A) 15 5 W Effektförbrukning i Watt m 3 /h Water Battery Pa F5-filter Luftmängd m 3 /h Frånluftssida Luftmängd l/s l/s Disp. tryck till kanal i Pa 3 Pa 5dB(A) 45dB(A) 57dB(A) 55dB(A) 15 5 W Effektförbrukning i Watt m 3 /h Luftmängd m 3 /h Ljuddata anges vid ljudeffektnivå LwA i kapacitetsdiagrammen och korrigeras med tabellen nedan för de olika oktavbanden. Ljud till omgivning ger Lw i de olika oktavbanden och LwA tot. Läses direkt ur tilluftstabell. Korrektionsfaktor för Lw Hz LwA Tilluft Frånluft Till omgivn ,1 22

23 Anteckningar 23

24 Flexit S4 XE TT Art.nr. Typ S4 XEL TT (vänster) S4 XER TT (höger) Märkspänning: /5Hz Säkringsstorlek: 1 A Märkström total: 8,7 A Märkeffekt total: 198 W Märkeffekt. elbatteri: 975 W Märkeffekt, fläktar: 2 x 165 W Märkeffekt förvärme: 165 W Fläkthjulstyp: F-hjul Fläktmotorstyrning: Transformator Fläkthastighet-varvtal max: 223 o/min Automatik, standard: SP 3 Filtertyp (TL/FL): F7/G3 Filtermått TL (B x H x D): 255x22x5mm Filtermått FL (B x H x D): 255x22x2mm Vikt: 56 kg Kanalanslutning: Ø 16 mm Höjd: 83 mm Bredd: 9 mm Djup: 32 mm 24

25 Flexit S4 XE TT Systemskiss (högermodell) Tilluft Frånluft Uteluft Avluft B1 EB1 F1 F2 EB2 F11 F21 FI2 FI1 P1 HR-X M1 B6 M2 B1 Temperaturgivare, tilluft B6 Termofuktsensor F1, F11 Överhettn.termostat, manuell reset F2,F21 Överhettn.termostat FI2 Frånluftsfilter FI1 Tilluftsfilter EB1 Eftervärmebatteri EB2 Förvärmebatteri HR-X Värmeväxlarkassett M1 Tilluftsfläkt M2 Frånluftsfläkt P1 Filtervakt (extrautrustning) Måttskiss Mått i mm Vänstermodell Avluft Uteluft Frånluft Tilluft Ø 16 Ø 16 Ø 16 Ø 16 Högermodell Tilluft Frånluft Uteluft Avluft Ø 16 Ø 16 Ø 16 Ø 16 25

26 Flexit S4 XE TT Kapacitetsdiagram S4 XE TT (mätt med standardfilter) Tilluftssida Luftmängd l/s l/s Disp. tryck till kanal i Pa 3 Pa 77dB(A) 75dB(A) 7dB(A) 65dB(A) 15 5 W Effektförbrukning i Watt m 3 /h Pa Luftmängd m 3 /h F5-filter Frånluftssida Luftmängd l/s l/s Disp. tryck till kanal i Pa 3 Pa 57dB(A) 55dB(A) 5dB(A) 45dB(A) 15 5 W Effektförbrukning i Watt m 3 /h Luftmängd m 3 /h Ljuddata anges vid ljudeffektnivå LwA i kapacitetsdiagrammen och korrigeras med tabellen nedan för de olika oktavbanden. Ljud till omgivning ger Lw i de olika oktavbanden och LwA tot. Läses direkt ur tilluftstabell. Korrektionsfaktor för Lw Hz LwA Tilluft Frånluft Till omgivn ,1 26

27 Anteckningar 27

28 Flexit S7 XE Art.nr. Typ S7 XEL (vänster) S7 XER (höger) Märkspänning: /5Hz Säkringsstorlek: 16 A Märkström total: 1,4 A Märkeffekt total: 238 W Märkeffekt. elbatteri: W Märkeffekt, fläktar: 2 x 19 W Märkeffekt förvärme: 975 W Fläkthjulstyp: B-hjul Fläktmotorstyrning: Transformator Fläkthastighet-varvtal max: 2465 o/min Automatik, standard: SP 3 Filtertyp (TL/FL): F7/G3 Filtermått TL (B x H x D): 394x223x25mm Filtermått FL (B x H x D): 394x223x2mm Vikt: 72 kg Kanalanslutning: Ø mm Höjd: 935 mm Bredd: 95 mm Djup: 458 mm 28

29 Flexit S7 XE Systemskiss (högermodell) Tilluft Frånluft Uteluft Avluft B1 EB1 F1 F2 EB2 F11 F21 FI2 FI1 P1 HR-X M1 B6 M2 B1 Temperaturgivare, tilluft B6 Termofuktsensor F1, F11 Överhettn.termostat, manuell reset F2,F21 Överhettn.termostat FI2 Frånluftsfilter FI1 Tilluftsfilter EB1 Eftervärmebatteri EB2 Förvärmebatteri HR-X Värmeväxlarkassett M1 Tilluftsfläkt M2 Frånluftsfläkt P1 Filtervakt (extrautrustning) Måttskiss Mått i mm Vänstermodell Avluft Uteluft Frånluft Tilluft Ø Ø Ø Ø Högermodell Tilluft Frånluft Uteluft Avluft Ø Ø Ø Ø 29

30 Flexit S7 XE Kapacitetsdiagram S7 XE (mätt med standardfilter) Tilluftssida Luftmängd l/s l/s Disp. tryck till kanal i Pa 4 3 Pa 8dB(A) 75dB(A) 7dB(A 65dB(A) 15 5 W Effektförbrukning i Watt m 3 /h Pa F5-filter Luftmängd m 3 /h Frånluftssida Luftmängd l/s l/s Disp. tryck till kanal i Pa 4 3 Pa 7dB(A) 65dB(A) 79dB(A) 75dB(A) 15 5 Effektförbrukning i Watt W m 3 /h Luftmängd m 3 /h Ljuddata anges vid ljudeffektnivå LwA i kapacitetsdiagrammen och korrigeras med tabellen nedan för de olika oktavbanden. Ljud till omgivning ger Lw i de olika oktavbanden och LwA tot. Läses direkt ur tilluftstabell. Korrektionsfaktor för Lw Hz LwA Tilluft Frånluft Till omgivn ,7 3

31 Anteckningar 31

32 Flexit L4 X W/E Art.nr. Typ 1431 L4 XW L4 XE L4 X W L4 X E Märkspänning: /5Hz /5Hz Säkringsstorlek: 1 A 1 A Märkström total: 5,7 A 8,7 A Märkeffekt total: 135 W 198 W Märkeffekt. elbatteri: 165 W Märkeffekt fläktar: 2 x 165 W 2 x 165 W Märkeffekt förvärme: 975 W 975 W Fläkthjulstyp: F-hjul F-hjul Fläktmotorstyrning: Transformator Transformator Fläkthastighet-varvtal max: 223 o/min 223 o/min Automatik, standard: SP 4 SP 3 Filtertyp (TL/FL): F7/G3 F7/G3 Filtermått TL (B x H x D): 255x22x5mm 255x22x5mm Filtermått FL (B x H x D): 255x22x2mm 255x22x2mm Vikt: 36 kg 36 kg Kanalanslutning: Ø 16 mm Ø 16 mm Höjd: 65 mm 65 mm Bredd: mm mm Djup: 35 mm 35 mm 32

33 Flexit L4 X W/E Systemskiss, vattenbatteri Systemskiss, el-batteri Frånluft FI2 HR-X P1 F1 F2 FI1 Uteluft Frånluft FI2 HR-X P1 FI1 F11 F21 Uteluft B1 B5 B6 DA2 EB2 B1 F1 F2 B6 EB2 Tilluft M1 WB1 M2 DA1 Avluft Tilluft EB1 M1 M2 Avluft M1 Tilluftsfläkt M2 Frånluftsfläkt FI2 Frånluftsfilter FI1 Tilluftsfilter DA1 Spjäll, frånluft (extrautrustn.) DA2 Spjäll, tilluft (extrautrustn.) P1 Filtervakt (extrautrustn.) HR-X Växlarkassett F1 F2 WB1 EB2 B1 B5 B6 Överhettn.termostat, manuell reset Överhettn.termostat Eftervärmebatteri Förvärmebatteri Temp.givare, tilluft Temp.givare, vattenbatteri Termofuktsensor M1 Tilluftsfläkt M2 Frånluftsfläkt FI2 Frånluftsfilter FI1 Tilluftsfilter P1 Filtervakt (extrautrustn.) HR-X Växlarkassett F1, F11 Överhettn.termostat, manuell reset F2, F21 Överhettn.termostat EB1 EB2 B1 B6 Eftervärmebatteri Förvärmebatteri Temp.givare, tilluft Termofuktsensor Måttskiss,vattenbatteri Uteluft Ø 16 Frånluft Ø 16 Avluft Ø 16 Tilluft Ø 16 OBS! Aggregatet har 2 luckor, vilket möjliggör service/inspektion från valfri sida. Målskiss,el-batteri Uteluft Ø 16 Frånluft Ø 16 Avluft Ø 16 Tilluft Ø 16 OBS! Aggregatet har 2 luckor, vilket möjliggör service/inspektion från valfri sida. 33

34 Flexit L4 X W/E Kapacitetsdiagram L4 X W/E (mätt med standardfilter) Tilluftssida Luftmängd l/s l/s Disp. tryck till kanal i Pa 3 Pa 77dB(A) 75dB(A) 7dB(A) 65dB(A) 15 5 W Effektförbrukning i Watt m 3 /h Water Battery Pa F5 Filter Luftmängd m 3 /h Frånluftssida Luftmängd l/s l/s Disp. tryck till kanal i Pa 3 Pa 58dB(A) 55dB(A) 5dB(A) 45dB(A) 15 5 W Effektförbrukning i Watt m 3 /h Luftmängd m 3 /h Ljuddata anges vid ljudeffektnivå LwA i kapacitetsdiagrammen och korrigeras med tabellen nedan för de olika oktavbanden. Ljud till omgivning ger Lw i de olika oktavbanden och LwA tot. Läses direkt ur tilluftstabell. Korrektionsfaktor för Lw Hz LwA Tilluft Frånluft Till omgivn ,6 34

35 Anteckningar 35

36 Flexit L4 XE TT Art.nr. Typ L4 XE TT Märkspänning: /5Hz Säkringsstorlek: 1 A Märkström total: 8,7 A Märkeffekt total: 198 W Märkeffekt. elbatteri: 975 W Märkeffekt, fläktar: 2 x 165 W Märkeffekt förvärme: 165 W Fläkthjulstyp: F-hjul Fläktmotorstyrning: Transformator Fläkthastighet-varvtal max: 223 o/min Automatik, standard: SP 3 Filtertyp (TL/FL): F7/G3 Filtermått TL (B x H x D): 255x22x5mm Filtermått FL (B x H x D): 255x22x2mm Vikt: 41 kg Kanalanslutning: Ø 16 mm Höjd: 65 mm Bredd: mm Djup: 35 mm 36

37 Flexit L4 XE TT Systemskiss, elbatteri Frånluft FI2 HR-X P1 FI1 F11 F21 Uteluft B1 F1 F2 B6 EB2 Tilluft EB1 M1 M2 Avluft M1 Tilluftsfläkt M2 Frånluftsfläkt FI2 Frånluftsfilter FI1 Tilluftsfilter P1 Filtervakt (extrautrustn.) HR-X Växlarkassett F1, F11 Överhettn.termostat, manuell reset F2, F21 Överhettn.termostat EB1 Eftervärmebatteri EB2 Förvärmebatteri B1 Temp.givare, tilluft B6 Termofuktsensor Måttskiss, elbatteri Uteluft Ø 16 Frånluft Ø 16 Avluft Ø 16 Tilluft Ø 16 OBS! Aggregatet har 2 luckor, vilket möjliggör service/inspektion från valfri sida. 37

38 Flexit L4 XE TT Kapacitetsdiagram L4 XE TT (mätt med standardfilter) Tilluftssida Luftmängd l/s l/s Disp. tryck till kanal i Pa 3 Pa 77dB(A) 75dB(A) 7dB(A) 65dB(A) 15 5 W Effektförbrukning i Watt m 3 /h Pa Luftmängd m 3 /h F5-filter Frånluftssida Luftmängd l/s l/s Disp. tryck till kanal i Pa 3 Pa 57dB(A) 55dB(A) 5dB(A) 45dB(A) 15 5 W Effektförbrukning i Watt m 3 /h Luftmängd m 3 /h Ljuddata anges vid ljudeffektnivå LwA i kapacitetsdiagrammen och korrigeras med tabellen nedan för de olika oktavbanden. Ljud till omgivning ger Lw i de olika oktavbanden och LwA tot. Läses direkt ur tilluftstabell. Korrektionsfaktor för Lw Hz LwA Tilluft Frånluft Till omgivn ,6 38

39 Anteckningar 39

40 Flexit L7 X W/E Art.nr. Typ L7 XW L7 XE L7 XW L7 XE Märkspänning: /5Hz /5Hz Säkringsstorlek: 1x1 A 1x16 A Märkström total: 6,4 A 1,7 A Märkeffekt total: 146 W 246 W Märkeffekt. elbatteri: W Märkeffekt fläktar: 2 X 23 W 2 X 23 W Märkeffekt förvärme: W W Fläkthjulstyp: F-hjul F-hjul Fläktmotorstyrning: Transformator Transformator Fläkthastighet-varvtal max: 212 o/min 212 o/min Automatik, standard: SP 4 SP 3 Filtertyp (TL/FL): F7/G3 F7/G3 Filtermått TL (B x H x D): 394x223x25mm 394x223x25mm Filtermått FL (B x H x D): 394x223x2mm 394x223x2mm Vikt: 66 kg 66 kg Kanalanslutning: Ø 25 mm Ø 25 mm Höjd: 625 mm 625 mm Bredd: 117 mm 117 mm Djup: 465 mm 465 mm 4

41 Flexit L7 X W/E Systemskiss, vattenbatteri Systemskiss, el-batteri Frånluft FI2 HR-X P1 F1 F2 FI1 Uteluft Frånluft FI2 HR-X FI1 P1 F11 F21 Uteluft B1 B5 B6 DA2 EB2 B1 F1 F2 B6 EB2 Tilluft M1 WB1 M2 DA1 Avluft Tilluft EB1 M1 M2 Avluft M1 Tilluftsfläkt M2 Frånluftsfläkt FI2 Frånluftsfilter FI1 Tilluftsfilter DA1 Spjäll, frånluft (extrautrustn.) DA2 Spjäll, tilluft (extrautrustn.) P1 Filtervakt (extrautrustn.) HR-X Växlarkassett F1 F2 WB1 EB2 B1 B5 B6 Överhettn.termostat, manuell reset Överhettn.termostat Eftervärmebatteri Förvärmebatteri Temp.givare, tilluft Temp.givare, vattenbatteri Termofuktsensor M1 Tilluftsfläkt M2 Frånluftsfläkt FI2 Frånluftsfilter FI1 Tilluftsfilter P1 Filtervakt (extrautrustn.) HR-X Växlarkassett F1, F11 Överhettn.termostat, manuell reset F2, F21 Överhettn.termostat EB1 EB2 B1 B6 Eftervärmebatteri Förvärmebatteri Temp.givare, tilluft Termofuktsensor Måttskiss, vattenbatteri Frånluft Ø 25 Uteluft Ø 25 Tilluft Ø 25 Avluft Ø 25 OBS! Aggregatet har 2 luckor, vilket möjliggör service/inspektion från valfri sida. Måttskiss, el-batteri Frånluft Ø 25 Uteluft Ø 25 Tilluft Ø 25 Avluft Ø 25 OBS! Aggregatet har 2 luckor, vilket möjliggör service/inspektion från valfri sida. 41

42 Flexit L7 X W/E Kapacitetsdiagram L7 X W/E (mätt med standardfilter) Tilluftssida Luftmängd l/s l/s Disp. tryck till kanal i Pa 4 3 Pa 8dB(A) 75dB(A) 65dB(A) 7dB(A) W Effektförbrukning i Watt m 3 /h Water Battery Pa F5-filter Luftmängd m 3 /h Frånluftssida Luftmängd l/s l/s Disp. tryck till kanal i Pa 4 3 Pa 5dB(A) 55dB(A) 6dB(A) 64dB(A) 15 5 W Effektförbrukning i Watt m 3 /h Pa Luftmängd m 3 /h F5 Filter Ljuddata anges vid ljudeffektnivå LwA i kapacitetsdiagrammen och korrigeras med tabellen nedan för de olika oktavbanden. Ljud till omgivning ger Lw i de olika oktavbanden och LwA tot. Läses direkt ur tilluftstabell. Korrektionsfaktor för Lw Hz LwA Tilluft Frånluft Till omgivn ,4 42

43 Anteckningar 43

44 Flexit L7 XE TT Art.nr. Typ L7 XE TT Märkspänning: /5Hz Säkringsstorlek: 1x16 A Märkström total: 1,7 A Märkeffekt total: 246 W Märkeffekt. elbatteri: W Märkeffekt fläktar: 2 x 23 W Märkeffekt förvärme: W Fläkthjulstyp: F-hjul Fläktmotorstyrning: Trafo Fläkthastighet-varvtal max: 212 o/min Automatik, standard: SP 3 Filtertyp (TL/FL): F7/G3 Filtermått TL (B x H x D): 394x223x25mm Filtermått FL (B x H x D): 394x223x2mm Vikt: 72 kg Kanalanslutning: Ø 25 mm Höjd: 625 mm Bredd: 117 mm Djup: 465 mm 44

45 Flexit L7 XE TT Systemskiss, el-batteri Frånluft FI2 HR-X P1 FI1 F11 F21 Uteluft B1 F1 F2 B6 EB2 Tilluft EB1 M1 M2 Avluft M1 Tilluftsfläkt F1, F11 Överhettn.termostat, M2 Frånluftsfläkt manuell reset FI2 Frånluftsfilter F2, F21 Överhettn.termostat FI1 Tilluftsfilter EB1 Eftervärmebatteri P1 Filtervakt EB2 Förvärmebatteri (extrautrustn.) B1 Temp.givare, tilluft HR-X Växlarkassett B6 Termofuktsensor Måttskiss, el-batteri Frånluft Ø 25 Uteluft Ø 25 Tilluft Ø 25 Avluft Ø 25 OBS! Aggregatet har 2 luckor, vilket möjliggör service/inspektion från valfri sida. 45

46 Flexit L7 XE TT Kapacitetsdiagram L7 XE TT (mätt med standardfilter) Tilluftssida Luftmängd l/s l/s Disp. tryck till kanal i Pa 4 3 Pa 7dB(A) 75dB(A)77dB(A) 65dB(A) 15 5 W Effektförbrukning i Watt m 3 /h 4 6 Pa F5-filter Luftmängd m 3 /h Frånluftssida Luftmängd l/s l/s Disp. tryck till kanal i Pa Effektförbrukning i Watt Pa 6dB(A) 63dB(A) 5dB(A) 55dB(A) 5 W m 3 /h 4 6 Luftmängd m 3 /h Ljuddata anges vid ljudeffektnivå LwA i kapacitetsdiagrammen och korrigeras med tabellen nedan för de olika oktavbanden. Ljud till omgivning ger Lw i de olika oktavbanden och LwA tot. Läses direkt ur tilluftstabell. Korrektionsfaktor för Lw Hz LwA Tilluft Frånluft Till omgivn ,4 46

47 Anteckningar 47

48 Flexit S4 RE Art.nr. Typ 1416 S4 REL (vänster) S4 RER (höger) Märkspänning: /5Hz Säkringsstorlek: 1 A Märkström total: 6,7 A Märkeffekt total: 1545 W Märkeffekt. elbatteri: 1 W Märkeffekt, fläktar: 2 x 165 W Fläkthjulstyp: F-hjul Fläktmotorstyrning: Transformator Fläkthastighet-varvtal max: 223 o/min Automatik, standard: SP 3 Filtertyp (TL/FL): F7/F7 Filtermått TL (B x H x D): 468xx5mm Filtermått FL (B x H x D): 468xx5mm Vikt: 85 kg Kanalanslutning: Ø mm Höjd: 9 mm Bredd: 9 mm Djup: 55 mm 48

49 Flexit S4 RE Systemskiss (högermodell) Tilluft Frånluft Avluft Uteluft B1 FI2 FI1 P1 M2 F1 F2 HR-R M1 EB1 M4 FI2 Frånluftsfilter FI1 Tilluftsfilter HR-R Roterande värmeväxlare B1 Tilluftstemp.givare EB1 Eftervärmeelement F1 Överhettn.termostat, manuell reset F2 Överhettn.termostat M1 Frånluftsfläkt M2 Tilluftsfläkt P1 Filtervakt (extrautrustn.) Måttskiss Mått i mm Vänstermodell Uteluft Avluft Frånluft Tilluft Ø Ø Ø Ø Högermodell Tilluft Frånluft Avluft Uteluft Ø Ø Ø Ø 49

50 Flexit S4 RE Kapacitetsdiagram S4 RE (mätt med standardfilter) Tilluftssida Luftmängd l/s l/s Disp. tryck till kanal i Pa 3 Pa 7dB(A) 6dB(A) 65dB(A) 75dB(A) 15 5 W Effektförbrukning i Watt m 3 /h Pa F5-filter Luftmängd m 3 /h Frånluftssida Luftmängd l/s l/s Disp. tryck till kanal i Pa 3 Pa 55dB(A) 5dB(A) 45dB(A) 6dB(A) 15 5 W Effektförbrukning i Watt m 3 /h Pa F5 Filter Luftmängd m 3 /h Ljuddata anges vid ljudeffektnivå LwA i kapacitetsdiagrammen och korrigeras med tabellen nedan för de olika oktavbanden. Ljud till omgivning ger Lw i de olika oktavbanden och LwA tot. Läses direkt ur tilluftstabell. Korrektionsfaktor för Lw Hz LwA Tilluft Frånluft Till omgivn ,6 5

51 Anteckningar 51

52 Flexit S6 RE Art.nr. Typ 1419 S6 REL (vänster) S6 RER (höger) Märkspänning: /5Hz Säkringsstorlek: 1 A Märkström total: 9,8 A Märkeffekt total: 2255 W Märkeffekt. elbatteri: 17 W Märkeffekt, fläktar: 2 x 27 W Fläkthjulstyp: F-hjul Fläktmotorstyrning: Transformator Fläkthastighet-varvtal max: 215 o/min Automatik, standard: SP 3 Filtertyp (TL/FL): F7/F7 Filtermått TL (B x H x D): 468xx5mm Filtermått FL (B x H x D): 468xx5mm Vikt: 86 kg Kanalanslutning: Ø mm Höjd: 9 mm Bredd: 9 mm Djup: 55 mm 52

53 Flexit S6 RE Systemskiss (högermodell) Tilluft Frånluft Avluft Uteluft B1 FI2 FI1 P1 M2 F1 F2 HR-R M1 EB1 M4 FI2 Frånluftsfilter FI1 Tilluftsfilter HR-R Roterande värmeväxlare B1 Tilluftstemp.givare EB1 Eftervärmeelement F1 Överhettn.termostat, manuell reset F2 Överhettn.termostat M1 Frånluftsfläkt M2 Tilluftsfläkt P1 Filtervakt (extrautrustn.) Måttskiss Mått i mm Vänstermodell Uteluft Avluft Frånluft Tilluft Ø Ø Ø Ø Högermodell Tilluft Frånluft Avluft Uteluft Ø Ø Ø Ø 53

54 Flexit S6 RE Kapacitetsdiagram S6 RE (mätt med standardfilter) Tilluftssida Luftmängd l/s l/s Disp. tryck till kanal i Pa 4 3 Pa 75dB(A) 79dB(A) 65dB(A) 7dB(A) 15 5 W Effektförbrukning i Watt m 3 /h 4 6 Pa F5-filter Luftmängd m 3 /h Frånluftssida Luftmängd l/s l/s Disp. tryck till kanal i Pa 4 3 Pa 6dB(A) 64dB(A) 5dB(A) 55dB(A) 15 5 W Effektförbrukning i Watt m 3 /h 4 6 Pa Luftmängd m 3 /h F5 Filter Ljuddata anges vid ljudeffektnivå LwA i kapacitetsdiagrammen och korrigeras med tabellen nedan för de olika oktavbanden. Ljud till omgivning ger Lw i de olika oktavbanden och LwA tot. Läses direkt ur tilluftstabell. Korrektionsfaktor för Lw Hz LwA Tilluft Frånluft Till omgivn ,6 54

55 Anteckningar 55

56 Flexit S7 RE Art.nr. Typ 1417 S7 REL (vänster) S7 RER (höger) Märkspänning: /5Hz Säkringsstorlek: 16 A Märkström total: 14,2 A Märkeffekt total: 3265 W Märkeffekt. elbatteri: 25 W Märkeffekt, fläktar: 2 x 375 W Fläkthjulstyp: F-hjul Fläktmotorstyrning: Transformator Fläkthastighet-varvtal max: o/min Automatik, standard: SP 3 Filtertyp (TL/FL): F7/F7 Filtermått TL (B x H x D): 468xx5mm Filtermått FL (B x H x D): 468xx5mm Vikt: 92 kg Kanalanslutning: Ø mm Höjd: 9 mm Bredd: 9 mm Djup: 55 mm 56

57 Flexit S7 RE Systemskiss (högermodell) Tilluft Frånluft Avluft Uteluft B1 FI2 FI1 P1 M2 F1 F2 HR-R M1 EB1 M4 FI2 Frånluftsfilter FI1 Tilluftsfilter HR-R Roterande värmeväxlare B1 Tilluftstemp.givare EB1 Eftervärmebatteri F1 Överhettn.termostat, manuell reset F2 Överhettn.termostat M1 Frånluftsfläkt M2 Tilluftsfläkt P1 Filtervakt (extrautrustn.) Måttskiss Mått i mm Vänstermodell Uteluft Avluft Frånluft Tilluft Ø Ø Ø Ø Högermodell Tilluft Frånluft Avluft Uteluft Ø Ø Ø Ø 57

58 Flexit S7 RE Kapacitetsdiagram S7 RE (mätt med standardfilter) Tilluftssida Luftmängd l/s l/s Disp. tryck till kanal i Pa 6 4 Pa 75dB(A) 79dB(A) 65dB(A) 7dB(A) W Effektförbrukning i Watt m 3 /h Pa Luftmängd m 3 /h F5-filter Frånluftssida Luftmängd l/s l/s Disp. tryck till kanal i Pa 6 4 Pa 5dB(A) 55dB(A) 6dB(A)63dB(A) W Effektförbrukning i Watt m 3 /h Pa Luftmängd m 3 /h F5 Filter Ljuddata anges vid ljudeffektnivå LwA i kapacitetsdiagrammen och korrigeras med tabellen nedan för de olika oktavbanden. Ljud till omgivning ger Lw i de olika oktavbanden och LwA tot. Läses direkt ur tilluftstabell. Korrektionsfaktor för Lw Hz LwA Tilluft Frånluft Till omgivn ,6 58

59 Tillbehör Benämning: Art. nr. Filterset, komplett för S3-X/K3-X (kompaktfilter F 7 m/förfilter G 3 och planfilter G 3) Filterset, komplett för S4-X och L4-X (kompaktfilter F 7 m/förfilter G 3 och planfilter G 3) Filterset, komplett för S7-X och L7-X (påsfilter F 7 och planfilter G 3) Filterset, komplett för S4R/S6R/S7R (2 stk. kompaktfilter F 7 och 2 stk. planfilter G 3) Filterset for äldre aggr.: S4 (serienr. t.o.m. 641) och L4 (serienr. t.o.m. 6254) Påsfilter F5 till g:a VGL / VGS A Påsfilter F7 till g:a VGL / VGS Påsfilter F5 till g:a VGL / VGS B Påsfilter F7 till g:a VGL / VGS A Sommarkassett för S3/K Sommarkassett för S4/L Sommarkassett för S7/L Ventil 3-vägs Ø15 mm KVS 1,6 för varmvatten Ventilmotor till 3-vägsventil 1 V (EE) Avst.spjäll inkl. spjällmotor Ø 16 m/fjäderretur (EE) Avst.spjäll inkl. spjällmotor Ø m/ fjäderretur (EE) Avst.spjäll inkl. spällmotor Ø 25 m/fjäderretur (EE) Avst.spjäll inkl. spällmotor Ø 25 2-läges (EE) För automatiktillbehör - se separat broschyr 6

60 Flexit S3 R Luftbehandlingsaggregat med rotorteknologi och många placeringsmöjligheter NYHET! F Ö R E N S U N D A R E I N N E M I L J Ö

61 Flexit S3 R Luftbehandlingsaggregat med rotorteknologi Flexit har utvecklat ett nytt ventilationsaggregat S3 R som har många placeringsmöjligheter. Aggregatet har roterande växlare som säkerställer hög återvinning och enkel installation. Aggregatet har små fysiska mått och är utvecklat bland annat för lägenheter och mindre villor. Aggregatet kan anslutas till extern spiskåpa om så önskas. Optimal ventilation - ren och frisk luft året om Rotoraggregatet ger stabil drift året om. Rotorteknologin har inga problem med igenfrusna växlare. Detta är speciellt viktigt i Norden med det kalla klimatet. Hög verkningsgrad - energibesparing Rotoraggregatet har hög verkningsgrad och återvinner effektivt värmen i luften som finns i huset. Den höga verkningsgraden säkerställer att en hög andel av energin som används till uppvärmning av ventilationsluften återvinns och ger önskad ventilation i bostaden året om även under den kalla årstiden. Eftervärmebehov endast i stark kyla Rotoraggregatet har hög verkningsgrad och täcker hela värmebehovet till ventilationsluften under stora deler av året. Bara vid stark kyla kan det uppstå behov för tilläggsvärme. Värmebatteriet är dimensionerat för att täcka värmebehovet till ventilationsluften året om. Automatisk sommardrift Rotoraggregatet har elektronisk styrning som automatiskt kopplar på/av återvinningsfunktionen beronde på utetemperaturen. Du slipper byta till sommarkassett på sommaren. Enklare installation utan dräneringsavlopp Rotorteknologin kräver inget kondensavlopp. Detta ger en enklare installation och lägre installationskostnader och större frihet när det gäller placering av aggregatet. Användningsområde Aggregatet är speciellt lämpat för lägenheter och mindre bostäder. Aggregatet har många placeringsmöjligheter och kan exempelvis placeras i förråd, tvättrum, hall, vind eller i kök. Aggregatet kan monteras stående som skåpsmodell, takmonterat eller liggande på vinden. 2

62 Flexit S3 R Placeringsmöjligheter I lägenheter och mindre bostäder ställs det stora krav på placeringsmöjligheter. Aggregatet S3 R är utvecklat för att uppfylla detta behovet. Aggregat med rotorteknologi gör att det inte bildas kondensvatten och man slipper koppla till dräneringsavlopp. S3 R har små fysiska mått, är enkelt att montera och kan placeras på många ställen i bostaden. Väggmonterat Aggregatet S3 R kan med fördel placeras på vägg som skåpsmodell. Aggregatet kan även monteras i ett våtutrymme över varmvattensberedaren eller i förbindelse med ett överskåp. Vid placering i våtutrymme skall aggregatet placeres i zon 3 (min.,6 m från badkarskant och 1,2 m från dusch). Vindsplacerat Aggregatet S3 R kan placeras på vinden. Det är kondensisolerat och kan placeras liggande med baksidan ned eller stående med anslutningarna uppåt. Takmonterat Aggregatet S3 R kan placeras under tak i förråd, tvättrum eller hall. Fästkonsol medföljer för enkel montering. Anslutning till extern spiskåpa Aggregatet kan anslutas till en extern spiskåpa. En separat kanalanslutning är standard på aggregatet och denna används till den externa spiskåpan. Under matlagningen förs frånluften från spiskåpan ut via bypass.vi rekommenderar att ha stängt spjäll i spiskåpan och istället ha grundventilation via frånluftsventil i tak eller vägg. Spiskåpan levereras separat och monteres på plats. Man kan välja mellan Slimline-modeller, innbyggnadskåpor och kryddskåpsmodeller. Levereras alltid med en extern styrpanel, SP 3, som t.ex. kan placeras vid ingången till badrummet. Köksmonterat Aggregatmodellen, S3 RK kan placeras ovan spis. Under matlagning förs matoset ut via bypassen. Spiskåpan levereras separat och monteras på plats. Vi rekommenderar att ha stängt spjäll i spiskåpan och istället ha grundventilation via frånluftsventil i tak eller vägg. Var uppmärksam på att det krävs ett större avstånd mellan spis och underkant av spiskåpan vid användning av gasspis. 3

63 Produktbeskrivning Aggregatet är konstruerat för att ge optimal luftkomfort kombinerat med låg energiförbrukning i bl.a. lägenheterheter och mindre bostäder. Den uppvärmda förbrukade inneluften sugs ut från kök och våtrum via avluftsventilen, passerar genom ett filter och sedan in i aggregatets rotorvärmeväxlare, innan den leds ut från bostaden via takhuv eller ytterväggshuv. Uteluften tas in via luftintaget till aggregatet, filtreras och passerar sedan genom rotorvärmeväxlaren där den tar upp en stor del av värmen från avluften. Det elektriska eftervärmebatteriet sörjer för en behaglig tilluftstemperatur när utetemperaturen sjunker. Efter aggregatet passerar tilluften vanligtvis en ljuddämpare innan den strömmar in genom tilluftsventilen, frisk, ren och tempererad. Aggregatet S3 R är utrustat med en elektronisk automatik som styrs från en separat manöverpanel, SP3. Installation Med rotoraggregat har man inga problem med kondensvatten. Detta medför en enklare installation eftersom man slipper dräneringsavlopp. Även placeringen blir mer flexibel. Roterande värmeväxlare Aggregatet S3 R är utrustat med en effektiv roterande värmexäxlare, som är konstruerad av en ickehygroskopisk aluminium och har en effektiv värmeåtervinning. Den är försedd med en renblåsningssektor som fungerar så att rotorn blir rengjord med filtrerad luft innan den lämnar sin värme till tilluften. Uteluft Avluft Tilluft Renblåsningssektor Frånluft Konstruktion Aggregatets ytterhölje är tillverkat i vitlackerad stålplåt. Innerhöljet är av galvaniserad stålplåt med 15 mm kondensisolering. Luckan är gångjärnsupphängd och låses med skruvar. Kanalanslutningar Anslutningsdimension är Ø127mm muffmått och passar till Ø125mm kanaldimension. Aggregatet finns i både höger- och vänsterutförande. Generellt Aggregatet finns i två varianter endast som aggregat eller som en variant med spiskåpa för placering över spis. Spiskåpan är en separat enhet som monteras på plats. Spiskåpan kan monteras separat eller som en egen modell med integrerad spiskåpa för köksmontage. Se Tekniska Data för modellöversikt. 4

64 Produktbeskrivning Temperaturinställning Med aggregatet följer en temperaturgivare som skall placeras i tilluftskanalen. Via en potentiometer som är placerad i aggregatet, inställes önskad tilluftstemeratur som upprätthålles av aggregatets roterande värmeväxlare och eftervärmebatteri. Anslutning av externa komponenter Till aggregatet kan man ansluta andra yttre komponenter såsom tidur, extern börvädersinställare för eftervärme och forceringsbrytare. Samtliga anslutningar sker via flexlinkkablar till manöverpanel, SP 3. Extern spiskåpa kan anslutas. Fläktar Aggregatet är utrustat med direktdrivna F-hjuls radialfläktar. Fläktarna har hög kapacitet, låg ljudnivå, samt kan enkelt demonteras för service och rengöring. Fläktmotorerna skyddas av inbyggda termokontakter. Värmebatterier För att tilluften alltid ska ha rätt temperatur, är aggregatet utrustat med ett elektroniskt styrt eftervärmebatteri. Det kopplas in när tilluftstemperaturen faller under inställd nivå och sörjer därmed för den nödvändiga temperaturökningen av tilluften. Sommardrift Den roterande värmeväxlaren styrs elektroniskt och reglerar inblåsningstemperaturen. Under den varma årstiden kopplas värmeåtervinningsfunktionen automatiskt bort. Sommarkassett är därför inte nödvändigt. Filter Aggregaten är utrustade med filterklass F7 på tilluft- och frånluftssidan. Filtren sitter i skenor och är enkla att byta. Med rotoraggregat krävs det att man byter filter 1-2 gånger per år för att man ska få ren, frisk luft och problemfri drift. Styrning Flexit S3R är utrustad med en elektronisk styrd automatik som sköter hela driften automatiskt. Automatiken är monterad på en skena och är lätt att dra ut vid service. Aggregaten levereras med manöverpanel, SP 3 samt en 12 m lång signalkabel med ISDN-kontakt som förbinder manöverpanelen med aggregatet. Tilluftstemperaturen upprätthålles med hjälp av den effektiva rotorvärmeväxlaren. Om inte tilluftstemperaturen kan uppnås enbart med hjälp av rotorn kopplas eftervärmebatteriet automatiskt in efter behov. Under den varma årstiden när värmebehovet är minimalt stoppar rotorn så att tilluften inte värms upp. Med SP 3 kan fläktarna ställas i tre hastigheter samt eftervärmen aktiveras. Panelen har signallampor för valt hastighetssteg och om eftervärmen är aktiverat. En lampa med kombinerad funktion larmar för brand/överhetting och täta filter (elektronisk filtervakt är tillbehör). 5

65 Flexit S3 R anslutning till extern spiskåpa Luftbehandlingsaggregatet S3 R kan anslutas till extern spiskåpa. Man kan välja mellan slimline-modeller, inbyggnadskåpor och ventilatorskåpsmodeller. Spiskåpans spjäll regleras manuellt med en enkel inställning för grundventilation.fläkthastighet och spjäll ställs in enkelt från samma brytare. Fläkthastigheter På aggregatets styrpanel, SP 3, väljer man önskad hastighet. Då forceringsspjället öppnas, ökar fläktarna till inställd max-hastighet. Om spiskåpans spjäll för grundventilation används, tillgodoser man ej värmeåtervinning av denna luft eftersom luften från spiskåpan ej passerar värmeväxlaren. Flexit rekommenderar att ett separat frånluftsdon monteras i köket som är anslutet till frånluftssystemet. Om det inte är möjligt med ett separat frånluftsdon, går det att byta grundventilationsspjället till ett öppet spjäll. SP 3 styrpanel Brasserie Bistro Fondue Brasserie Brasserie placeras under kryddhylla. I fronten på spiskåpan finns två reglage, ett för belysning (kompaktrör 11W) och en timer på -6 min för öppning av forceringsspjället. Spiskåpan är lätt att rengöra och är försedd med ett filter som kan diskas för hand eller i maskin. Det krävs min. 4 cm monteringshöjd mellan elspis och underkant på spiskåpa. Vid gasspis måste avstånden ökas till min. 65 cm. Finns i vitlack eller rostfritt. Bistro inbyggnadsmodell Bistro är en modern och elegant utformad inbyggnadskåpa. På spiskåpan finns två reglage, ett för belysning (kompaktrör 11W) och en timer på -6 min för öppning av forceringsspjället. Kåpan är lättmonterad med infästingsram. Det krävs min. 45 cm monteringshöjd mellan elspis och underkant på spiskåpa. Vid gasspis måste avstånden ökas till min. 6 cm. Finns i vitlack. Fondue slimlinemodell Fondue är avsett för att byggas in i ett överskåp. Spiskåpan är försedd med en timer på -6 min för öppning av forceringsspjället samt ett glasvisir i fronten som dras ut vid matlagning och som effektivt fångar upp matos. Spiskåpan är lätt att rengöra och är försedd med ett filter som kan diskas för hand eller i maskin. Fläkthastighet och spjäll styrs enkelt från sama brytare. Det krävs min. 45 cm monteringshöjd mellan elspis och underkant på spiskåpa. Vid gasspis måste avstånden ökas till min. 6 cm. OBS! Kräver min. 31,5 cm skåpdjup. Finns i vitlack. 6

66 Flexit S3 RK för köksmontering Luftbehandlingsaggregatet finns i en egen modell S3 RK, som är avsett för montering i köket ovanför spis.köksinredningens skåpsdörr kan monteras på aggregatets front. Spiskåpan Spiskåpan Brasserie levereras i vitlack eller rostfritt. Kåpan har en osuppfångningsdel med glasskärm på framsidan. Spiskåpan är utrustad med ett stort filter som enkelt och utan verktyg kan demonteres för rengöring. Om spiskåpans spjäll för grundventilation används, tillgodoser man ej värmeåtervinning av denna luft eftersom luften från spiskåpan ej passerar värmeväxlaren. Flexit rekommenderar att ett separat frånluftsdon monteras i köket som är anslutet till frånluftssystemet. Om det inte är möjligt med ett separat frånluftsdon, går det att byta grundventilationsspjället till ett öppet spjäll. Fläkthastigheter På aggregatets styrpanel, SP 3, väljer man önskad hastighet. Då forceringsspjället öppnas, ökar fläktarna till inställd max-hastighet. SP 3 styrpanel Brasserie vit Brasserie rostfritt Montering av skåpsdörr Den vitlackerade dörren på aggregatet kan täckas av en skåpsdörr i stil med kökinredningen. Med aggregatet medföljer 4 metallskenor där 2 st skruvas fast på aggregatsdörren och 2 st på baksidan av skåpsdörren. Skåpsdörren kan då lätt hakas av och på vid behov. Aggregat Skåpsdörr 7

67 Flexit S3 R / S3 RK Tekniska data Luftbehandlingsaggregat S3 R Art. nr. Benämning Nobb nr. 141 S3 REL S3 RER Spiskåpa för extern montering för S3 R 1375 Brasserie-E vitlack Brasserie-E rostfritt Fondue-E, slimline Bistro-E, inbyggningskåpa Luftbehandlingsaggregat S3 RK för montering i köksinredning 1412 S3 RKEL S3 RKER Spiskåpor för aggregat S3 RK för montering i köksinnredning Brasserie-KL. vitlack Brasserie-KR. vitlack Brasserie-KL. rostfritt Brasserie-KR. rostfritt S3 R/S3 RK Märkspänning /5Hz Säkringsstorlek 1A Märkström total 5,4A Märkeffekt total 1236W Märkeffekt el-batteri 9W Märkeffekt fläkt 2 x 165W Märkeffekt förvärmebatteri - Fläkttyp F-hjul Fläktmotorstyrning Trafo Fläkthastighet-max 223o/min Automatik standard SP 3 Filtertyp (TL/FR) F7/F7 Filtermått TL (BxHxD) 285x13x5mm Filtermått FR (BxHxD) 285x13x5mm Vikt 38,5 kg (utan spiskåpa) Kanalanslutning Ø125mm (127mm muffmått) Höjd 7mm (utan spiskåpa) Bredd 598mm Djup 32mm 8

68 Flexit S3 R / S3 RK Systemskiss FI2 M1 EB1 F1 F2 FI1 M2 P1 B1 EB1 F1 F2 FI1 FI2 M1 M2 HR-R M4 P1 Temperaturgivare tilluft Eftervärmebatteri Överhettningsskydd, manuell reset Överhettningsskydd, automatisk reset Tilluftsfilter Frånluftsfilter Tilluftsfläkt Frånluftsfläkt Rotorvärmeväxlare Rotormotor Filtervakt (tillbehör) HR-R Endast för modeller med spiskåpa: K Spiskåpa DA4 Spjäll - spiskåpa M4 DA4 K Funktionsbeskrivning S3 R / S3 RK Fläkthastigheten för M1 och M2 injusteras via trafo i aggregatets automatik. För normal hastighet kan fläkten justeras induviduellt och för max hastighet är det gemensam justering för fläktarna. På manöverpanelen SP3 väljer man önskad hastighet, min, normal eller max. F1 och F2 är inbyggt överhettningsskydd. F2 bryter spänningsmatningen till elbatteriet då temperaturen överstiger 65 C och återställs automatiskt vid normal temperatur. F1 bryter spänningsmatningen till elbatterien vid 85 C och ger varningssignal på manöverpanelen SP3. F1 måste återställas manuellt. Önskad tilluftstemperatur ställs in för B1 som justerar rotor via motor M4 och vid behov EV1 till valt temperatur på tilluft. Vid öppning av spiskåpans spjäll DA4, ökar fläkthastigheten till max under vald tidsperiod. 9

69 Flexit S3 R / S3 RK Måttskiss (Högermodell) S3 R S3 RK montering i köksinredning S3 R / S3 RK Spiskåpa S3 R / S3 RK Högermodell S3 R / S3 RK Vänstermodell Frånluft Tilluft Uteluft Avluft Avluft Uteluft Tilluft Frånluft 1

70 Tekniska data S3 R / S3 RK Kapacitetsdiagram Tilluftssida (med F7 filter) Tillg. kanaltryckfall (Pa) Effektförbrukning Luftmängd Frånluftssida (med F7 filter) Tillg. kanaltryckfall (Pa) Effektförbrukning Luftmängd Ljuddata är angivet som ljudeffektnivå LwA i kapacitetsdiagrammen och korrigeras med nedanstående värden för de olika oktavbanden. Omgivningsljud ger Lw i de olika oktavbanden och LwA tot. Läses direkt av tilluftstabell. Korrektionsfaktorer för Lw Hz LwA Tilluft Frånluft Till omgivning ,7 Data för tilluft är uppmätt i enlighet med ISO 5136 «In duct method» Ljudspridningen är uppmätt i enlighet med ISO Mätutrustning: Bruel & Kjær 226 Blå kurvor: Kapacitetskurvor vid olika trafo spänningar i Volt. Gröna kurvor: Effektförbrukning på fläktmotor vid olika kapacitetsinställningar. Röda kurvor: Ljudeffektnivå LwA, jfr. korrektionstabell Ljusblå korrekstionslinje: Tryckökning till kanal vid användning av F5 filter. 11

71 Tekniska data S3 RK montering i köksinredning Kapacitetsdiagram Frånluftsida med 1 l/s - 36m 3 /h grundventilation över spiskåpa Tillg. kanaltryckfall (Pa) Effektförbrukning Luftmängd Tilbehör Beskrivning: Art. nr. Filterset, komplett för S3 R / S3 RK (2 st kompaktfilter F7) SP45 Kopplingsur 9297 SP415 Timer, forc/förlängd drift 9299 SP42 Extern temp.inställning 9294 Flexivent AB Tel. Kungsbacka 3-73 [email protected] Tel. Jönköping Tel. Stockholm l/s 2 4 l/s Pa 4 3 Art.nr /5 15 Pa 6dB(A) 65dB(A m 3 /h m 3 /h Pa Pa

72 Flexit K3 Flexit S3 luftbehandlingsaggregat för villor, radhus och lägenheter NYHET! Nu även med rostfri spiskåpa F Ö R E N S U N D A R E I N N E M I L J Ö

73 Hölje Aggregatets ytterhölje är tillverkat i vitlackerad plåt och innerhölje i galvaniserad plåt. Frontdörren är gångjärnshängd och låses med snabbskruvar. Höljet är kondensisolerat där så erfordras. Värmeväxlaren Plattvärmeväxlaren är konstruerad av aluminium och har tätningslister på alla sidor för att eliminera eventuellt luftläckage. Aggregatet kan utrustas med en vanlig standard värmeväxlare, alternativt en TT-växlare som har en högre temperaturverkningsgrad. Se tekniska data. Värmeväxlaren kan på ett enkelt sätt utan verktyg, demonteras för rengöring och översyn. Fläktar Aggregatet är utrustat med direktdrivna radialfläktar. Fläktarna, som är försedda med underhållsfria kullager, har hög kapacitet, låg ljudnivå, samt kan enkelt demonteras för service och rengöring. Fläktmotorerna skyddas av inbyggda termokontaker. Kanalanslutningar Samtliga kanalanslutningar är placerade på aggregatets ovansida och är försedda med gummitätningar. Anslutningsdimensionen är Ø125 mm. Aggregatet finns med 2 anslutningsvarianter. Vid leverans är anslutningarna försedda med smutsskydd. Filter Aggregatet levereras med följande filterkombination: Tilluftsida: F7+G3. Frånluftsida: G3. Som tillbehör kan aggregatet utrustas med F7- filter på båda sidor. Eftervärmebatteri Aggregaten har ett inbyggt elektriskt eftervärmebatteri för konstant tilluftstemperaturreglering. Regleringen styrs elektroniskt efter påverkan från en temperaturgivare i tilluftskanalen. Önskad tilluftstemperatur ställs in via potentiometer som är placerad inne i aggregatet. Batteriet är försett med dubbla överhettningsskydd. 2

74 Förvärmebatteri Förvärmebatteri är inbyggt i aggregatets inloppsstos. Batteriet är endast i drift då aggregatet avfrostar värmeväxlaren. Batteriet är försett med dubbla överhettningsskydd. Temperaturgivare En temperaturgivare som är ansluten till styrutrustningen skall monteras i tilluftskanalen. Avståndet mellan givarplaceringen och aggregatet bör vara minst,5m. Kondensvattenavlopp I underkant på aggregatet finns det en anslutning för kondensvatten som via ett vattenlås skall ledas till ett avlopp. Anslutningen består av ett kopparrör med ytterdiameter 15 mm. Kondensvattenavloppet skall anläggas på ett sådant sätt, att frysrisken för kondensvattnet elimineras. Avfrostningsautomatik Flexit K3 och S3 är utrustade med en patenterad termofuktgivare som registrerar temperatur och fukt. För att förhindra att kondensvatten i växlarpaketet fryser till is under den kalla årstiden, tillser aggregatets automatik att föjande sker när frysrisk föreligger: Om temperaturen i avluften sjunker under +1 C, samt att fukt registreras av termofuktgivaren i värmeväxlaren, kopplas förvärmeelementet in. Vid behov reduceras också tilluftsfläktens kapacitet till motsvarande driftsläge " Min ". Frånluftsfläkten fortsätter den normala driften och på så sätt avfrostas värmeväxlaren av den varmare frånluften. Eftervärmebatteriet stoppas, samtidigt som förvärmebatteri kopplas in. När avfrostningen är avslutad, återgår aggregatet automatiskt till inställd normaldrift. Frysskyddsfunktionen träder endast i funktion om förutsättningarna för påfrysning föreligger, d.v.s fukt och låg temperatur. Om t.ex avluftstemperaturen sjunker till -2 C, och fuktvaktgivaren ej indikerar fukt i värmeväxlaren, så fortsätter aggregatet sin normala drift, eftersom förutsättningarna för isbildning saknas. Detta innebär att aggregatet hela tiden går med en optimal tillgänglighet för värmeåtervinning, vilket ger en mycket ekonomisk drift. Sommarkassett Som tillbehör finns en sommarkassett att ersätta plattvärmeväxlaren med under den varma årstiden, för att undvika värmeåtervinning. CE-godkännande Flexit K3 och S3 är CE-märkt enligt EU:s krav enligt följande: 89/392/EEC. (Maskindirektivet) 89/336/EEC. (Elektromagnetisk kompabilitet) 73/23/EEC. (Lågspänningsdirektivet) EN 292-1,-2:1991 Safety EN5514:1993 EMC - Emission EN ,-3:1987 EMC - Emission EN5514:1995 EMC - Immunity EN :1994 Household appliance 3

75 Tekniska data Flexit K-3 och S-3 med standardväxlare Tilluftssida (med F7-filter) l/s W Tillgängligt kanaltryckfall (Pa) m 3 /h Pa Frånluftssida (med G3-filter) Tillgängligt kanaltryckfall (Pa) l/s W m 3 /h Forsering K3 Ljuddata är angivet som ljudeffektnivå LwA i kapacitetsdiagrammen och korrigeras med nedanstående värden för de olika oktavbanden (Lw). Ljudata till kanal är uppmätt enligt ISO 5136 In duct method. Ljuddata till omgivning är uppmätta enligt ISO Mätutrustning: Bruel & Kjær 226. Korrektionsfaktorer för Lw Hz Tilluft Frånluft Blå kurvor: Kapacitetskurvor vid olika trafospänningar i Volt. Gröna kurvor: Effektförbrukning på fläktmotor vid olika kapacitetsinställningar. Röda kurvor: Ljudeffektnivå LwA Ljusblå kurvor: Tryckökning till kanal vid användning av F5 filter. Forceringsflöde över spiskåpa Pa Pa Pa 2 Pa Open = Antal bortagna ringar i spiskåpans spjäll /15/ Pa = Summerat kanalmotstånd på frånluft- och avluftsida 5 Open 3 l/s m³/h max, 47dB min, 46dB Ljuddata 3 ringer, 47dB till omgivning Luftmängd Pa kanms Ljud till l/s 15Pa mot Pa kanms omgivning, Lp Pa kanms db(a) -1ring db(a) 6-2ringer21 52 db(a) -4ringer Ljud till -5ringer omgivning är uppmätt med 1 l/s grundventilation över spiskåpan. 6 l/s är uppmätt med öppet spjäll i spiskåpan. 4

76 Tekniska data Flexit K-3 och S-3 med TT-växlare Tilluftssida (med F7-filter) l/s W Tillgängligt kanaltryckfall (Pa) m 3 /h Pa Tillgängligt kanaltryckfall (Pa) Frånluftssida (med G3-filter) Forceringsflöde över spiskåpa Pa 4 Forsering K3 1 2 Pa Pa 15 Pa Open = Antal bortagna ringar i spiskåpans spjäll /15/ Pa = Summerat kanalmotstånd på frånluft- och avluftsida 4 5 Open l/s m³/h l/s W m 3 /h Ljuddata är angivet som ljudeffektnivå LwA i kapacitetsdiagrammen och korrigeras med nedanstående värden för de olika oktavbanden (Lw). Ljudata till kanal är uppmätt enligt ISO 5136 In duct method. Ljuddata till omgivning är uppmätta enligt ISO Mätutrustning: Bruel & Kjær 226. Korrektionsfaktorer för Lw Hz Tilluft Avtrekk Blå kurvor: Kapacitetskurvor vid olika trafospänningar i Volt. Gröna kurvor: Effektförbrukning på fläktmotor vid olika kapacitetsinställningar. Röda kurvor: Ljudeffektnivå LwA Ljusblå kurvor: Tryckökning till kanal vid användning av F5 filter. max, 47dB min, 46dB Ljuddata 3 ringer, till 47dB omgivning Luftmängd Pa kanms Ljud till l/s mot 15Pa kanms omgivning, Lp Pa kanms db(a) -1ring db(a) 6-2ringer db(a) -4ringer Ljud till omgivning -5ringerär uppmätt med 1 l/s grundventilation över spiskåpan. 6 l/s är uppmätt med öppet spjäll i spiskåpan. 5

77 Flexit K3 (med spiskåpa) Flexit S3 (med reglerpanel) Avluft Uteluft Frånluft Tilluft (Vänstermodell) 1 Frånluftsfläkt 2 Tillluftsfläkt 3 Plattvärmeväxlare 4 Temp- och fuktsensor 5 Inställning TL-temp. 6 Reglercentral 7 Tilluftsfilter 8 Förfilter 9 Förvärmebatteri 1 Manöverpanel 11 Frånluftsfilter 12 Eftervärmebatteri 13 Överhettn. termostat 14 Kondensavlopp 15 Spiskåpa 16 Temp.givare TL 1 Funktionsbeskrivning Flexit K3-X och Flexit K3-X-TT K = Spiskåpa EB1 = Eftervärmebatteri EB2 = Förvärmebatteri F2 = Överhettningsskydd, EB1 F21 = Överhettningsskydd, EB2 DA4 = Spjäll i spiskåpa P1 = Filtervakt (Tillbehör) M1 = Tilluftsfläkt M2 = Frånluftsfläkt B1 = Temperaturgivare tilluft B6 = Termofuktgivare F1 = Överhettningsskydd, EB1 F11 = Överhettningsskydd, EB2 Tilluft Frånluft Uteluft Avluft Via trafo injusteras fläkthastigheten för M1 och M2. För normalventilation finns individuell justering och för maxhastighet gemensam. På styrpanalen väljer man vilket driftsläge som önskas. Från spiskåpan aktiveras en elektromekanisk forceringstimer (-6 min)som öppnar forceringsspjället i kåpan och samtidigt ökar fläkthastigheten till inställt max-värde. F1 och F11 samt F2 och F21 är inbyggda överhettningsskydd som bryter spänningsmatningen till el-batterierna då temperaturen överstiger 85 C respektive 65 C. F2 och F21 återställs automatiskt när temperaturen återgår till normal medan F1 och F11 måste återställas manuellt. På aggregatet ställs börvärdet för B1 som reglerar EB1 för konstant tilluftstemperaturreglering. B6 är en kombinerad temperatur och fuktgivare som säkerställer att plattvärmeväxlaren avfrostar vid behov, genom att först koppla in EB2, samt vid behov reducera tilluftsfläktens varvtal så länge risk för påfrysning föreligger. Funktionsbeskrivning Flexit S3-X och Flexit S3-X-TT EB1 = Eftervärmebatteri EB2 = Förvärmebatteri F2 = Överhettningsskydd, EB1 F21 = Överhettningsskydd, EB2 M1 = Tilluftsfläkt P1 = Filtervakt (Tillbehör) M2 = Frånluftsfläkt B1 = Temperaturgivare tilluft B6 = Termofuktgivare F1 = Överhettningsskydd, EB1 F11 = Överhettningsskydd, EB2 Tilluft Frånluft Uteluft Avluft Via trafo injusteras fläkthastigheten för M1 och M2. För normalventilation finns individuell justering och för maxhastighet gemensam. På styrpanalen väljer man vilket driftsläge som önskas. F1 och F11 samt F2 och F21 är inbyggda överhettningsskydd som bryter spänningsmatningen till el-batterierna då temperaturen överstiger 85 C respektive 65 C. F2 och F21 återställs automatiskt när temperaturen återgår till normal medan F1 och F11 måste återställas manuellt. På aggregatet ställs börvärdet för B1 som reglerar EB1 för konstant tilluftstemperaturreglering. B6 är en kombinerad temperatur och fuktgivare som säkerställer att plattvärmeväxlaren avfrostar vid behov, genom att först koppla in EB2, samt vid behov reducera tilluftsfläktens varvtal så länge risk för påfrysning föreligger. 6

78 Styr- & Reglerutrustning för Flexit K3 och Flexit S3 Allmänt Aggregaten är utrustade med en elektronisk styrning som via ett styrkort sköter hela driften automatiskt. Aggregaten levereras som standard med manöverpanel SP 3 som drivs med 24 volt, samt en signalkabel med monterad ISDNkontakt som anslutes mellan aggregat och manöverpanel. Manöverpanelen innehåller en 3-hastighetsomkopplare för fläktarna, Min, Normal och Max. med tillhörande indikeringslampor. Brytare on/off för aggregatets eftervärmebatteri. Manöverpanelen är även försedd med larm och indikeringslampor. SP 3 Fläkthastigheter Via den på manöverpanelen placerade trycknappen kan aggregaten köras i 3 olika fläkthastigheter. -Läge MIN. innebär alltid lägsta fart. -Läge NORMAL och MAX injusteras via en i A1 inbyggd transformators fem olika spänningsutgångar. Temperaturinställning Med aggregatet följer en elektronisk temperaturgivare som skall placeras i tilluftskanalen. Via en potentiometer som är placerad i aggregatets reglercentral, inställes önskad tilluftstemperatur som upprätthålles av aggregatets eftervärmebatteri. Nattsänkning Vid anslutning av externt tidur (tillbehör), kan man få funktionen nattsänkning, dels på fläktkapaciteten, dels på den förinställda önskade tilluftstemperaturen. Tilluftstemperaturen sänks 3 C i förhållande till den på termostaten inställda temperaturen. Indikeringslampor SP 3 är försedd med ett antal indikeringslampor som har följande funktioner: Driftsindikeringslamporna visar med fast grönt sken vilken aktuell hastighet aggregatet är inställt på. Röd larmindikeringslampa: Långsamt blinkande sken = Filterlarm, under förutsättning att filtervakter har anslutits. Snabbt blinkande sken = aggregatets överhettningsskydd med manuell återställning har löst ut alternativt att termofuktgivaren inte är ansluten. Fast sken = Kombination av båda ovanstående aktiviteter. Indikeringslampan med ett + - tecken lyser med ett fast grönt sken då automatiken för eftervärmebatteriet är aktiverad. Indikeringslampan med C lyser med ett fast gult sken då eftervärmebatteriet är i drift. Spiskåpan är som standard vitlackerad men kan även erhållas i rostfritt utförande. Spiskåpan är försedd med en volymdel för effektiv osuppfångning samt ett glasvisir i fronten för god uppsikt över spisen. I luftintaget i spiskåpan sitter ett filter som kan diskas för hand eller i maskin. I fronten på spiskåpan finns två reglage, ett för belysning (kompaktlysrör) och en elektromekanisk timer på 6 min för öppning av forceringsspjället. Då forceringsspjället öppnas, ökar fläktarna till inställd MAX-fart. Då spjället stängs återgår fläktarna till inställd normaldrift. Om spiskåpans spjäll för grundventilation används, tillgodoser man ej värmeåtervinning av denna luft. Vi rekomenderar att ett separat frånluftsdon monteras i köket samt att man använder sig av det täta forceringsspjället som medföljer spiskåpan. Osuppfångningsförmågan är 75 % vid luftflödet 4 l/s. 7

79 Teknisk specifikation Flexit S3-X Flexit S3-X-TT Flexit K3-X Flexit K3-X-TT Flödesområde: 2-75 l/s 2-6 l/s 2-75 l/s 2-6 l/s Filtertyp: Kompakt F7/G3 Kompakt F7/G3 Kompakt F7/G3 Kompakt F7/G3 Isolering: Mineralull Mineralull Mineralull Mineralull Vikt: 4 kg 44 kg 47 kg (inkl.spiskåpa) 51 kg (inkl.spiskåpa) Färg: Vit Vit Vit Vit Märkspänning: /5Hz, 1-fas /5Hz, 1-fas /5Hz, 1-fas /5Hz, 1-fas Säkringsstorlek: 1A 1 A 1A 1 A Märkström: 6,7A 6,7 A 6,7A 6,7 A Märkeffekt, fläktar: 2 x 165 W 2 x 165 W 2 x 165 W 2 x 165 W Effekt, eftervärmebatt: 1 W 7 W 1 W 7 W Effekt, förvärmebatt: 7 W 1 W 7 W 1 W Totaleffekt: 153 W 153 W 153 W 153 W Max. fläkthastighet: 223 rpm 223 rpm 223 rpm 223 rpm Kanalanslutning : Nippel Ø125 Nippel Ø125 Nippel Ø125 Nippel Ø125 Manöverpanel SP 3 : Ja Ja Ja Ja Spiskåpa vit : Nej Nej Ja Ja Spiskåpa rostfri : Nej Nej Tillbehör Tillbehör Mått- och anslutningsvarianter Tilluft Frånluft Uteluft Avluft Ø125 Ø125 Ø125 Ø mm mm mm Högermodell Vänstermodell Tilluft Frånluft Uteluft Avluft Avluft Uteluft Frånluft Tilluft 8

80 Projekteringsanvisningar Extra regel Gips Stenull SP 3 74 min 6 Dräneringsrör min 4 vid el.spis min 65 vid gasspis VP-rör 3mm Min 5 graders fall 5 Vägg tvärrsnitt Ø 15 Flexit K3-X har ett monterat sladdställ med gjuten kontakt avsedd att anslutas till ett skyddsjordat el-uttag, / 5 Hz, 1-fas som matas från en egen säkring, 1 A. Den medföljande manöverpanelen SP 3 monteras lämpligast jämte el-uttaget. 12 m kabel medföljer SP 3. Vattenlås Skissen ovan visar ett exempel på en installation. Alla mått måste anpassas till respektive köks höjdplacering på skåp mm. Vattenlåset skall monteras enligt skiss Placering Flexit K3-X placeras mellan överskåpen ovan köksspis. Beroende på spisens funktioner (frityrkokare,grill mm) finns det särskilda anvisningar för minsta höjd mellan spis och spiskåpa. Avståndet mellan elspis och underkant spiskåpans fettfilter skall vara 4 cm. Vid gasspis ökas detta avstånd till 65 cm. Aggregat och spiskåpa levereras som separata komponenter och monteras ihop på plats. Förslagsvis hängs aggregatet på plats innan spiskåpan monteras. Flexit S3-X placeras på valfri frostfri plats. Vid placering i våtrum skall aggregatet placeras i zon 3. (Min.,6m från badkarskant och 1,2 m från dusch.) Grundventilation från kök (K3) I spiskåpans forceringsspjäll finns ett don för grundventilation via spiskåpan. Vid användning av detta don tillgodogör man sig ej värmen i denna luft eftersom luften från spiskåpan ej passerar värmeväxlaren. Alternativt monteras ett frånluftsdon i köket som är anslutet till frånluftssystemet. I detta fall tätas spjället för grundventilationen i spiskåpan. Spjället i spiskåpan har mätnipplar för både grund- och forceringsflödet. Kondensvatten Med aggregatet följer en formpressad slang (15mm) med slangklämma för anslutning till aggregatet samt vattenlås. Kondensvattnet skall på ett frostsäkert sätt ledas till avlopp. Anslutningsvarianter Aggregaten finns i två anslutningsutföranden, vänster respektive högerutförande. (se sid 8) Mått (Se sid 8.) Fabriksinställningar Aggregatet levereras med förinställda fabriksinställningar som kan justeras vid igångkörning. Normalfart TF/FF = / Max-fart TF/FF = Termostat efterv.batt = 18 C Kanaler Aggregaten finns i två olika anslutningsvarianter, vänster och högerutföranden (L eller R). Aggregatets stosar är uppmärkta med respektive kanalfunktion. Kanalerna skall anläggas och isoleras enligt gällande norm. Ljuddämpare Ljuddämpare skall anslutas på tilluftskanalen. Vid kort kanallängd mellan aggregat och avluftshuv kan ljuddämpare behövas för att minimera ljud till yttre omgivning. CE-märkning Underlaget för CE-märkning är utfört av en opartisk provanstalt (NEMKO). 9

81 Energibesparing Värmeåtervinning Med högre energikostnader och högre koncentrationer av skadliga ämnen som släpps ut i vår miljö, blir det allt viktigare att vara medveten om konsekvenserna för vårt handlande gällande energiförbrukningen. Ett sätt är att i möjligaste mån bibehålla energin som finns i lägenheten/villan och som redan är producerad och ändå ha ren och frisk luft inomhus. Detta åstadkommer man genom ett FTX-aggregat, där man återvinner värmen i frånluften och för över denna till tilluften via en värmeväxlare. Flexit S3 och K3 finns med två olika värmeväxlare, en med ca 6% (X) verkningsgrad och en med ca 82% (TT). För att ytterligare effektivisera aggregatet är båda dessa typer försedd med den patenterade termofuktvakten Ice-Guard som tillser att aggregatet endast går in i avfrostningsfasen då påfrysning av is föreligger. (Läs mer på sid 3) På marknaden är den vanligaste metoden att stoppa tilluftsfläkten vid en för låg avluftstemperatur. Metoden innebär att man inte har någon form av återvinning under avfrostningssekvensen. I metoden tas det heller inte hänsyn till fuktigheten i luften. Det innebär att avfrostningen i många fall används helt i onödan. I diagrammen visas energiförbrukningen för aggregat med värmeväxlare som har 6% respektive 82% verkningsgrad samt med och utan termofuktvakt. Följande klimatiska fakta har använts som underlag: Årsmedelutetemp: 7,5 C (Klimatzon Malmö) Årsmedelutetemp: 6,3 C (Klimatzon Linköping) Årsmedelutetemp: 6,6 C (Klimatzon Stockholm) Årsmedelutetemp: 2,7 C (Klimatzon Umeå) Flöde: 35 l/s Frånluftstemperatur: 2 C Tilluftstemperatur: 18 C 1 8 kwh kwh kwh Energiförbrukning Klimatzon "Malmö" Korsströmsväxlare utan Ice Guard Korsströmsväxlare utan Ice Guard S3/K3 X med Ice Guard Klimatzon "Linköping" Korsströmsväxlare utan Ice Guard S3/K3 X med Ice Guard Klimatzon "Stockholm" Klimatzon "Umeå" S3/K3 X med Ice Guard S3/K3 X-TT med Ice Guard S3/K3 X-TT med Ice Guard S3/K3 X-TT med Ice Guard I diagrammen används avluftstemperaturen +3 C 15 som beräkningsunderlag som avfrostningsgräns i de fall där inte termofuktvakt används. kwh Diagrammen visar endast den energi som 5 används för avfrostning samt uppvärmning av ventilationsluften. Korsströmsväxlare utan Ice Guard S3/K3 X med Ice Guard S3/K3 X-TT med Ice Guard 1

82 Kopplingsur Art.nr: 9297 SP 45 (tillbehör till SP 3) Digitalt kopplingsur som automatisk växlar fläkthastigheten vid inställda tidspunkter. Timer Art.nr: 9299 SP 415 (tillbehör till SP 3) Timer,,5-2 tim, används vid behov av tidsbestämd forcering eller förlängd drift vid användning tillsammans med kopplingsur. Val av funktion utförs på timerns baksida. Timern aktiveras via trycknappen på fronten. Extern börvärdesinställning Art.nr: 9294 SP 42 (tillbehör till SP 3) Modulen innehåller en potentiometer för extern inställning av börvärdet för temperatur. Modulen finns för infällt eller utanpåliggande montage. Sommarkassett Art.nr: 1427 Sommarkassetten är en plåtkonstruktion som man ersätter värmeväxlaren med under den varma årstiden då värmeåtervinning ej är önskvärd. Filterset Art.nr: Settet innehåller 1 st förfilter G 3, 1 st kompaktfilter F 7 samt 1 st frånluftsfilter G 3 Ytterväggshuv FKD 16 Art.nr: 797, svart 798, vit Ytterväggshuven FKD är en kombinerad av- och uteluftshuv som är avsedd att placeras på fasad. Huven finns i svart eller vit färg Anslutning av tillbehör till manöverpanel SP 3 SP 3 = Manöverpanel (standard) SP 45 = Tidur SP 415 = Timer SP 42 = Extern temp.inställning SP 425 = Extern styr&övervakning 11

83 Delar av Flexits övriga produktsortiment Samtliga aggregat i S-serien har kanalanslutningarna uppåt. Aggregaten är så kallade enhetsaggregat med inbyggd automatik. Eftervärmebatterierna inbyggda kopplade och klara. De flesta aggregaten är valbara mellan el eller vattenbatteri, roterande eller plattvärmeväxlare. Storlekarna S3 till S7 har vitlackerade höljen och S9 till S3 är lackerade i en grafitgrå färg. Aggregaten i Flexits L-serie har kanalanslutningarna i gavlarna. Även dessa är kompletta enhetsaggregat med integrerad styr och automatik. Samtliga aggregat har valmöjligheten mellan el eller vattenbatteri. Alla aggregat har inspektionsluckor på båda sidor. Storlekarna L4 till L7 har galvaniserad plåt som ytterhölje. Storlekarna L12 till L5 är lackerade i en grafitgrå färg. SP 3 CS SP 4 Den inbyggda automatiken finns i 4 olika utföranden beroende på aggregatstorlek. SP 3 är monterad i S3-S7 samt L4-L7 SP 4 är monterad i S4, L4 samt L7 med vattenbatteri. SP 4 är monterad i S9-S3 och L12-L5. CS är en komunicerbar automatik som kan erhållas på S2, S3, L2, L3 och L5. SP 4 6/4 Flexivent AB Kabelgatan 9, Kungsbacka Tel. Kungsbacka: 3-73 Tel. Jönköping: Tel. Stockholm:
