1 NEXT LEVEL Underlätta tillvaron på alla nivåer

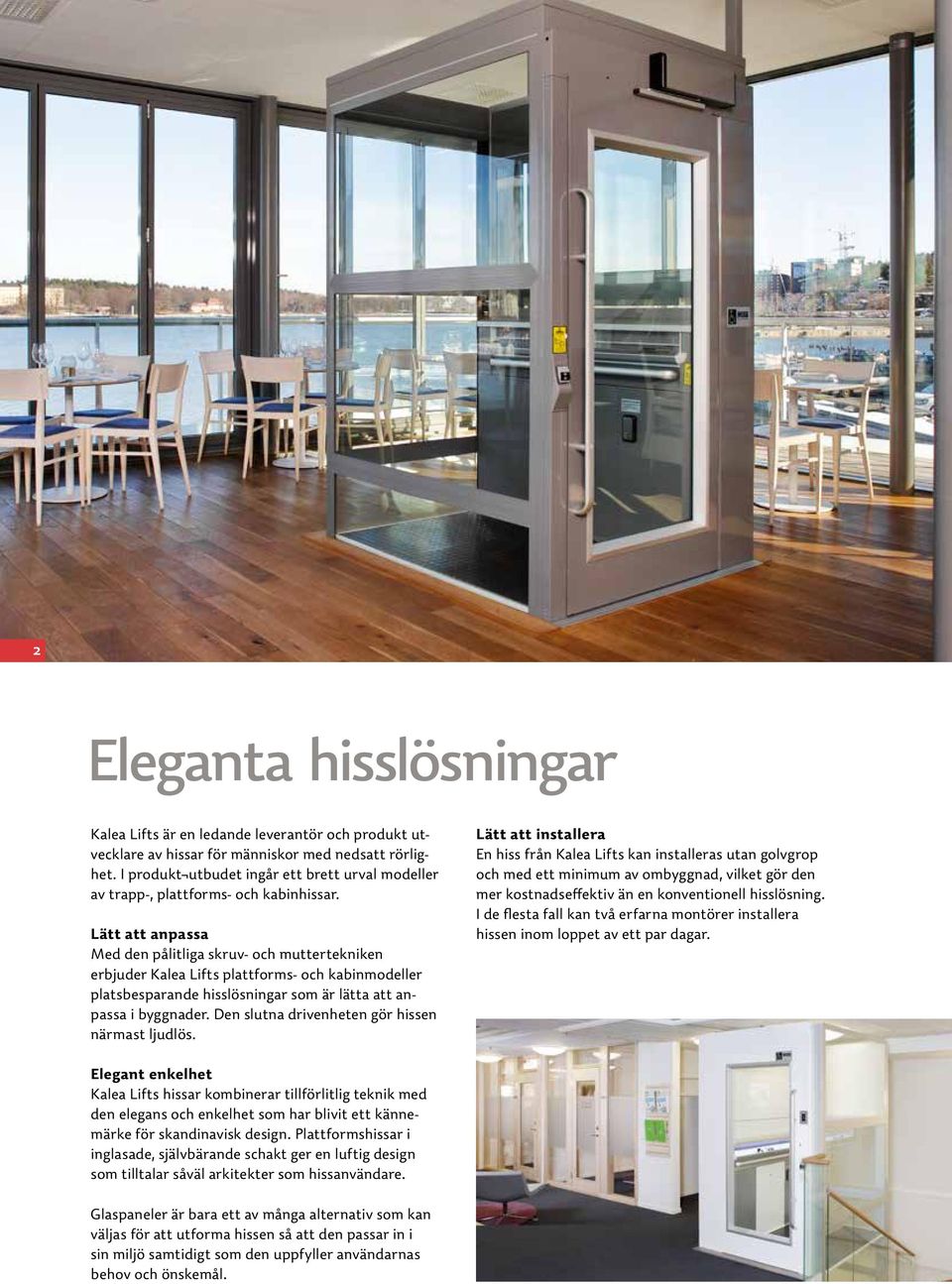

2 2 Eleganta hisslösningar Kalea Lifts är en ledande leverantör och produkt utvecklare av hissar för människor med nedsatt rörlighet. I produkt utbudet ingår ett brett urval modeller av trapp-, plattforms- och kabinhissar. Lätt att anpassa Med den pålitliga skruv- och muttertekniken erbjuder Kalea Lifts plattforms- och kabinmodeller platsbesparande hisslösningar som är lätta att anpassa i byggnader. Den slutna drivenheten gör hissen närmast ljudlös. Lätt att installera En hiss från Kalea Lifts kan installeras utan golvgrop och med ett minimum av ombyggnad, vilket gör den mer kostnadseffektiv än en konventionell hisslösning. I de flesta fall kan två erfarna montörer installera hissen inom loppet av ett par dagar. Elegant enkelhet Kalea Lifts hissar kombinerar tillförlitlig teknik med den elegans och enkelhet som har blivit ett kännemärke för skandinavisk design. Plattformshissar i inglasade, självbärande schakt ger en luftig design som tilltalar såväl arkitekter som hissanvändare. Glaspaneler är bara ett av många alternativ som kan väljas för att utforma hissen så att den passar in i sin miljö samtidigt som den uppfyller användarnas behov och önskemål.

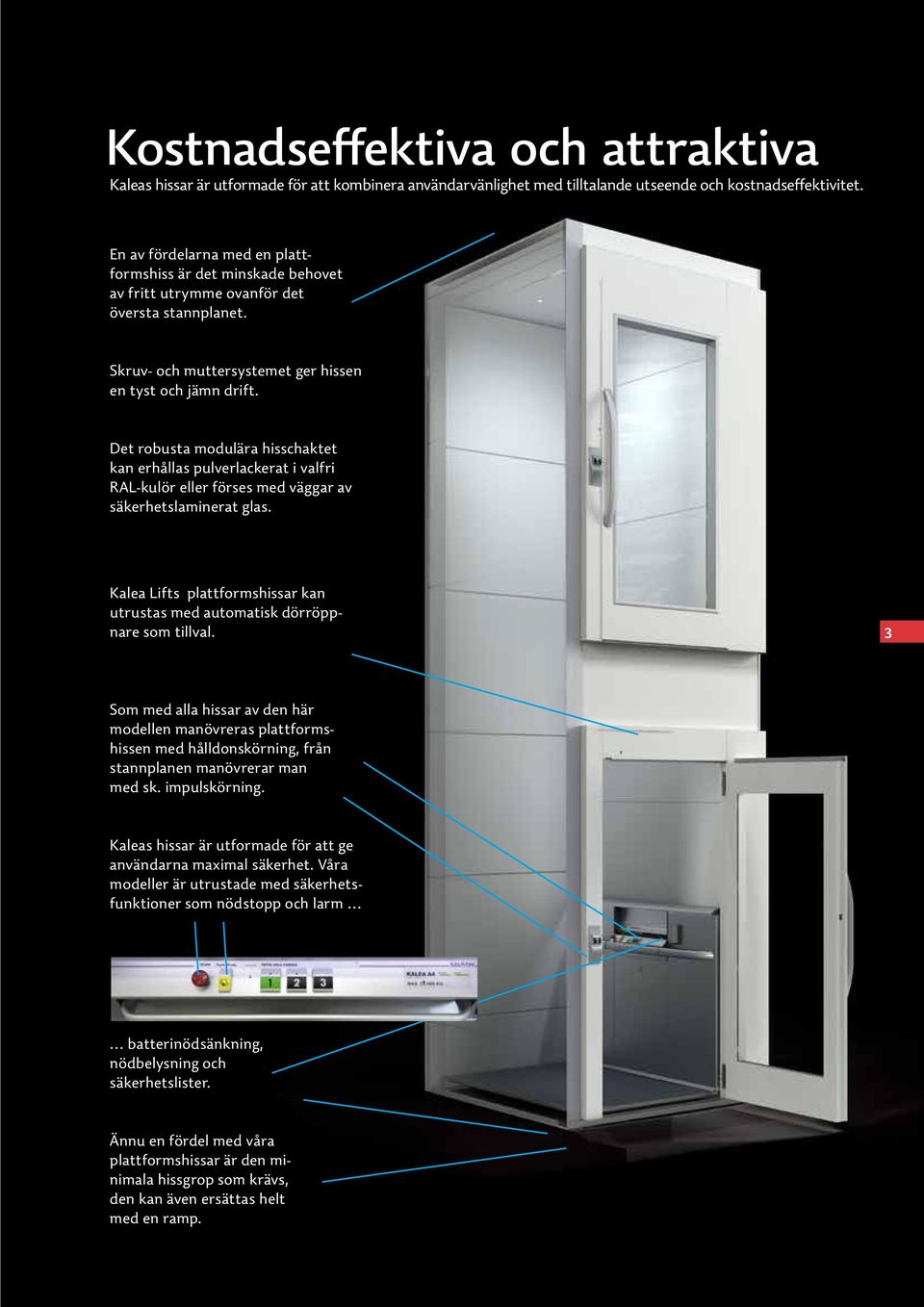

3 Kostnadseffektiva och attraktiva Kaleas hissar är utformade för att kombinera användarvänlighet med tilltalande utseende och kostnadseffektivitet. En av fördelarna med en plattformshiss är det minskade behovet av fritt utrymme ovanför det översta stannplanet. Skruv- och muttersystemet ger hissen en tyst och jämn drift. Det robusta modulära hisschaktet kan erhållas pulverlackerat i valfri RAL-kulör eller förses med väggar av säkerhetslaminerat glas. Kalea Lifts plattformshissar kan utrustas med automatisk dörröppnare som tillval. 3 Som med alla hissar av den här modellen manövreras plattformshissen med hålldonskörning, från stannplanen manövrerar man med sk. impulskörning. Kaleas hissar är utformade för att ge användarna maximal säkerhet. Våra modeller är utrustade med säkerhetsfunktioner som nödstopp och larm batterinödsänkning, nödbelysning och säkerhetslister. Ännu en fördel med våra plattformshissar är den minimala hissgrop som krävs, den kan även ersättas helt med en ramp.

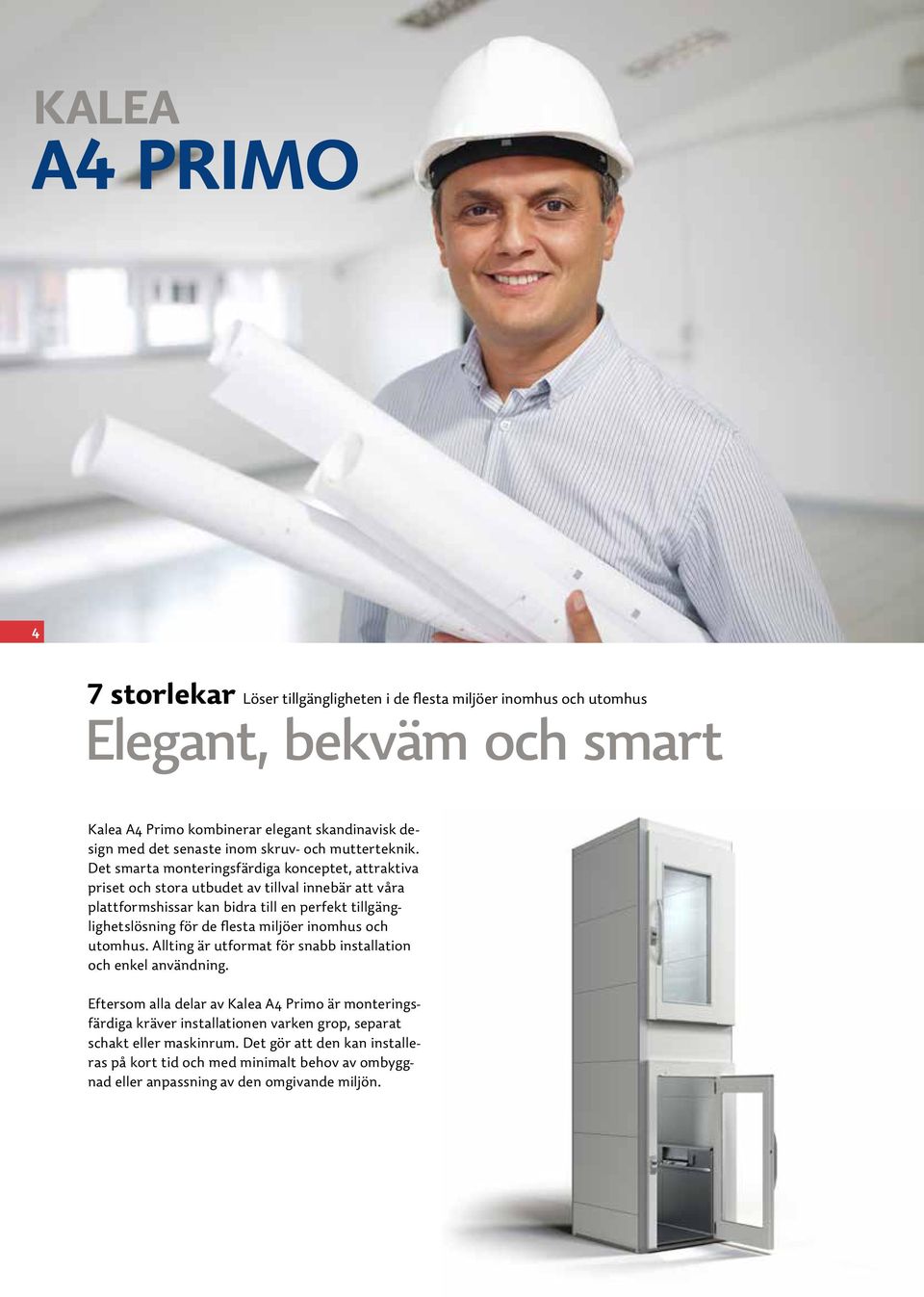

4 Kalea A4 Primo 4 7 storlekar Löser tillgängligheten i de flesta miljöer inomhus och utomhus Elegant, bekväm och smart Kalea A4 Primo kombinerar elegant skandinavisk design med det senaste inom skruv- och mutterteknik. Det smarta monteringsfärdiga konceptet, attraktiva priset och stora utbudet av tillval innebär att våra plattformshissar kan bidra till en perfekt tillgänglighetslösning för de flesta miljöer inomhus och utomhus. Allting är utformat för snabb installation och enkel användning. Eftersom alla delar av Kalea A4 Primo är monteringsfärdiga kräver installationen varken grop, separat schakt eller maskinrum. Det gör att den kan installeras på kort tid och med minimalt behov av ombyggnad eller anpassning av den omgivande miljön.

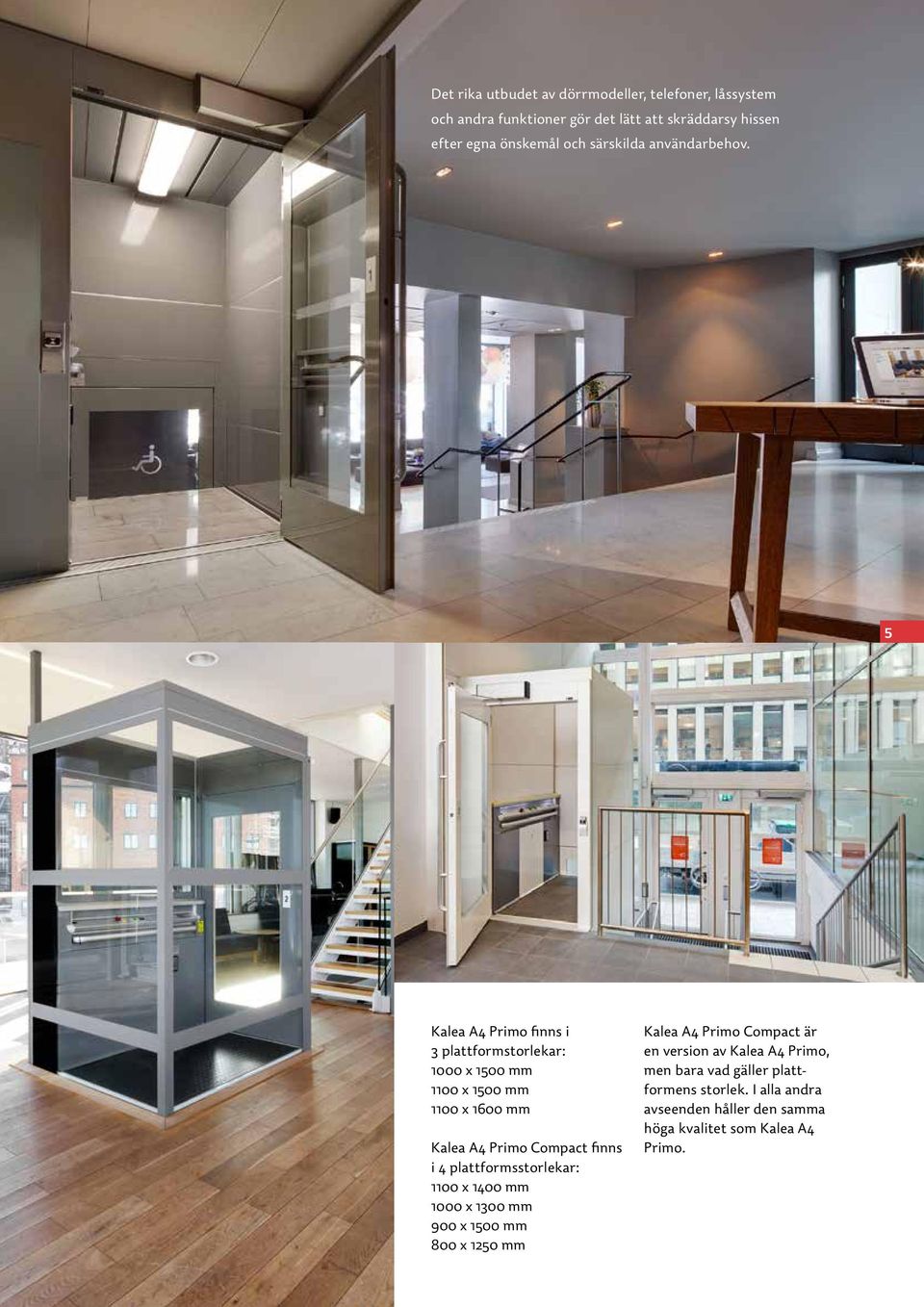

5 Det rika utbudet av dörrmodeller, telefoner, låssystem och andra funktioner gör det lätt att skräddarsy hissen efter egna önskemål och särskilda användarbehov. 5 Kalea A4 Primo finns i 3 plattformstorlekar: 1000 x 1500 mm 1100 x 1500 mm 1100 x 1600 mm Kalea A4 Primo Compact finns i 4 plattformsstorlekar: 1100 x 1400 mm 1000 x 1300 mm 900 x 1500 mm x 1250 mm Kalea A4 Primo Compact är en version av Kalea A4 Primo, men bara vad gäller plattformens storlek. I alla andra avseenden håller den samma höga kvalitet som Kalea A4 Primo.

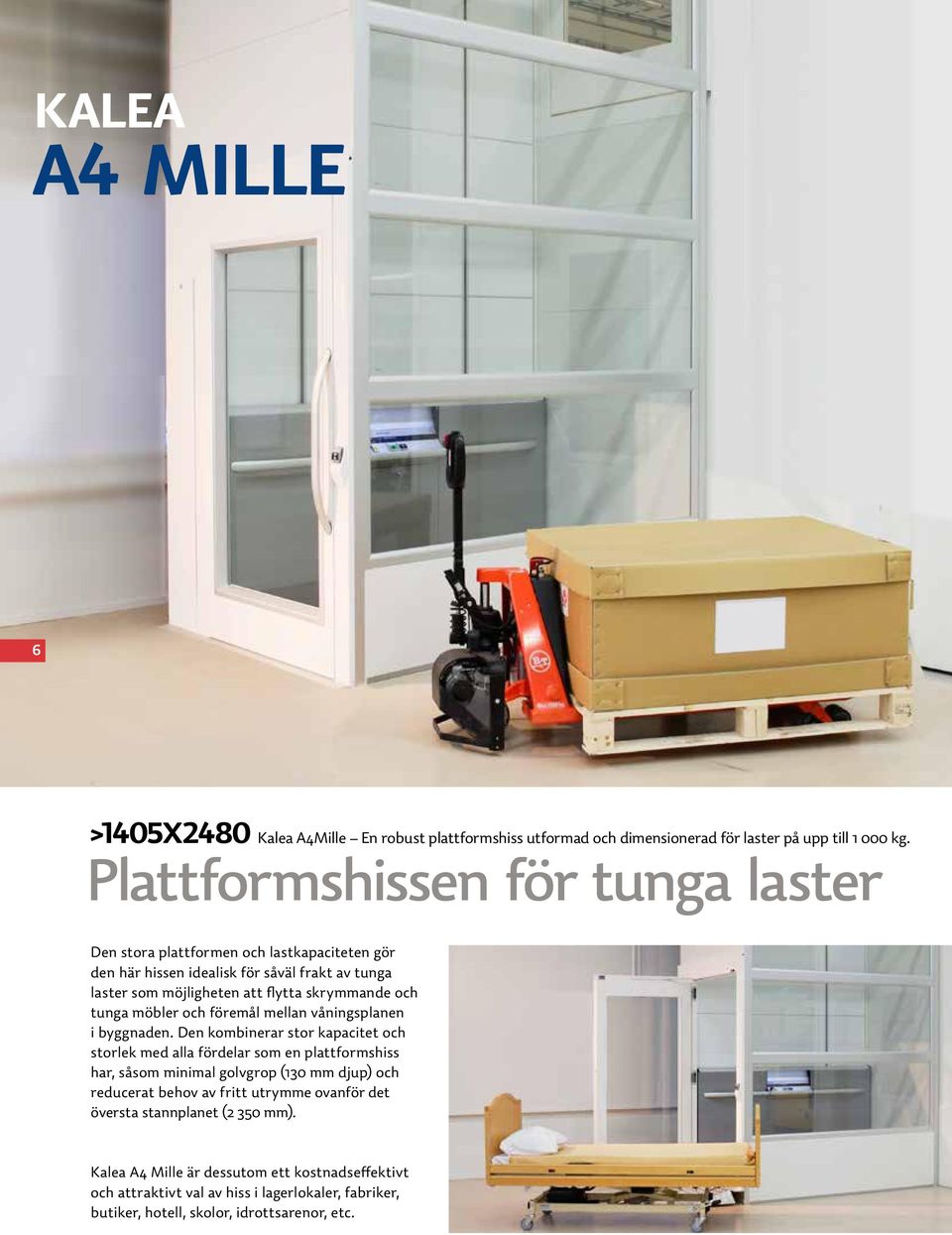

6 Kalea A4 MILLE 6 >1405x2480 Kalea A4Mille En robust plattformshiss utformad och dimensionerad för laster på upp till kg. Plattformshissen för tunga laster Den stora plattformen och lastkapaciteten gör den här hissen idealisk för såväl frakt av tunga laster som möjligheten att flytta skrymmande och tunga möbler och föremål mellan våningsplanen i byggnaden. Den kombinerar stor kapacitet och storlek med alla fördelar som en plattformshiss har, såsom minimal golvgrop (130 mm djup) och reducerat behov av fritt utrymme ovanför det översta stannplanet (2 350 mm). Kalea A4 Mille är dessutom ett kostnadseffektivt och attraktivt val av hiss i lagerlokaler, fabriker, butiker, hotell, skolor, idrottsarenor, etc.

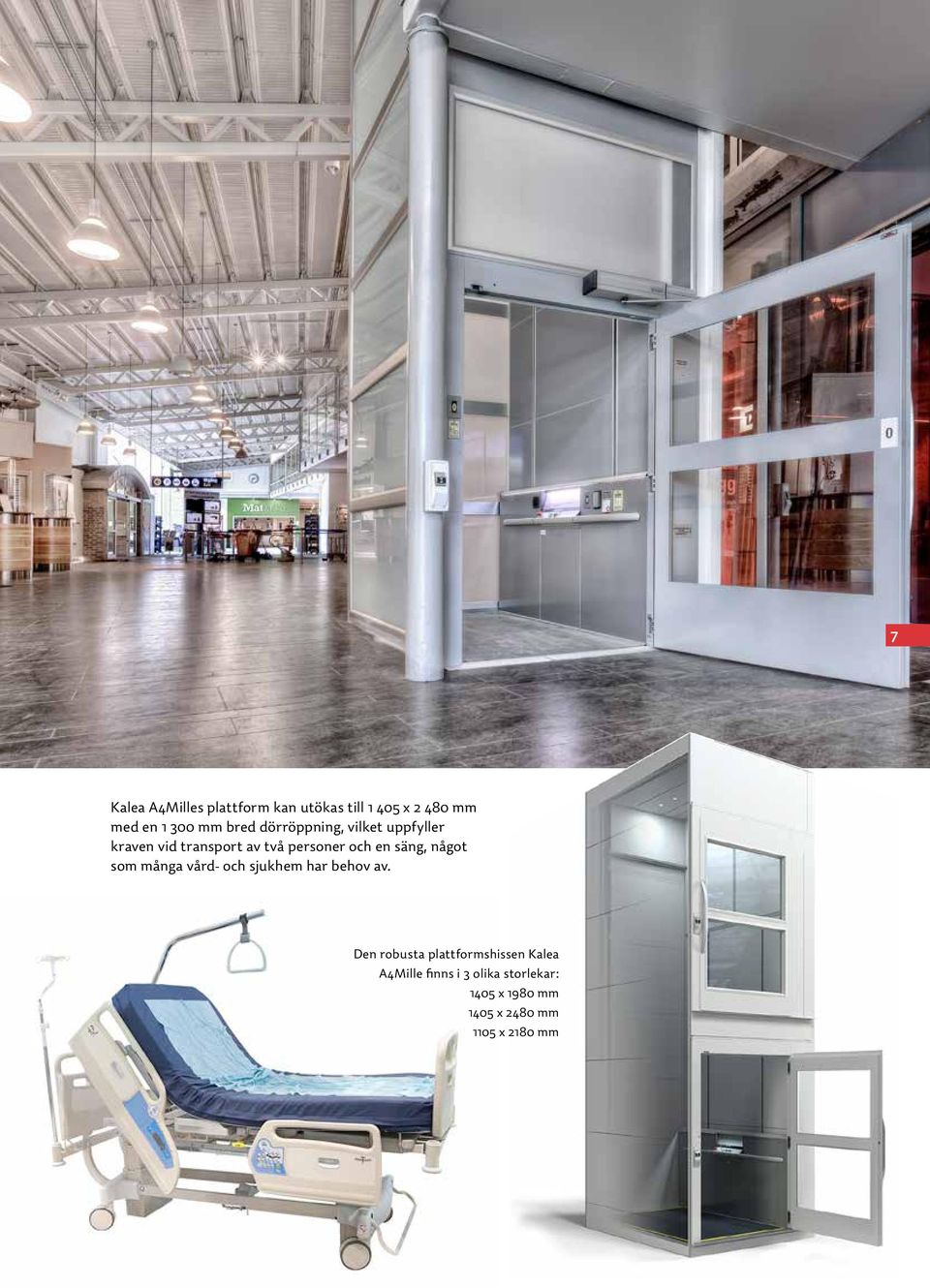

7 7 Kalea A4Milles plattform kan utökas till x mm med en mm bred dörröppning, vilket uppfyller kraven vid transport av två personer och en säng, något som många vård- och sjukhem har behov av. Den robusta plattformshissen Kalea A4Mille finns i 3 olika storlekar: 1405 x 1980 mm 1405 x 2480 mm 1105 x 2180 mm

8 8 Kabinen ger en känsla av komfort och trygghet Kalea A4 Cabina Kalea A4 Cabina är vår senaste lifttyp. Den schaktlösa kabinen är konstruerad för att monteras i befintliga schakt i alla typer av byggnader. Kalea A4 Cabina är en skruvdriven monteringsfärdig kabin, utformad för att enkelt passa in i befintliga hisschakt. Djupet på hissgropen är endast 70 mm och ett utflyttbart elskåp är det enda som behövs för hissens manövrering, alltså inget extra maskinutrymme. Hisskorgen är elegant och rymlig, utrustade för bästa komfort med mjuk start och stoppfunktion samt tvåbladiga skjutdörrar. Kontrollpanelen har knappar med impulskörning och braille. Hisskorgens storlek på Kalea A4 Cabina: 1100 x 1400 x mm (BxDxH).

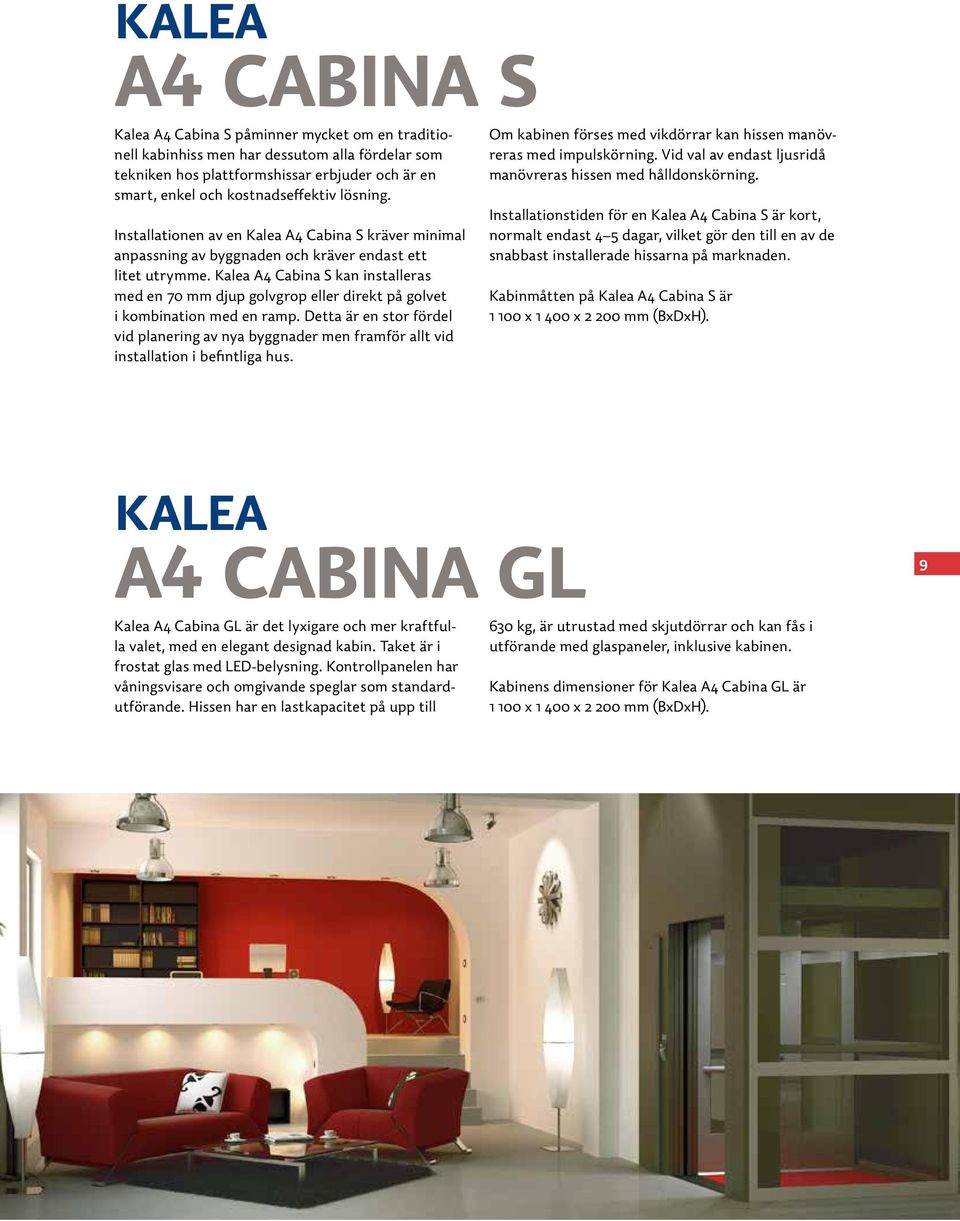

9 Kalea A4 Cabina S Kalea A4 Cabina S påminner mycket om en traditionell kabinhiss men har dessutom alla fördelar som tekniken hos plattformshissar erbjuder och är en smart, enkel och kostnadseffektiv lösning. Installationen av en Kalea A4 Cabina S kräver minimal anpassning av byggnaden och kräver endast ett litet utrymme. Kalea A4 Cabina S kan installeras med en 70 mm djup golvgrop eller direkt på golvet i kombination med en ramp. Detta är en stor fördel vid planering av nya byggnader men framför allt vid installation i befintliga hus. Om kabinen förses med vikdörrar kan hissen manövreras med impulskörning. Vid val av endast ljusridå manövreras hissen med hålldonskörning. Installationstiden för en Kalea A4 Cabina S är kort, normalt endast 4 5 dagar, vilket gör den till en av de snabbast installerade hissarna på marknaden. Kabinmåtten på Kalea A4 Cabina S är x x mm (BxDxH). Kalea A4 Cabina GL 9 Kalea A4 Cabina GL är det lyxigare och mer kraftfulla valet, med en elegant designad kabin. Taket är i frostat glas med LED-belysning. Kontrollpanelen har våningsvisare och omgivande speglar som standardutförande. Hissen har en lastkapacitet på upp till 630 kg, är utrustad med skjutdörrar och kan fås i utförande med glaspaneler, inklusive kabinen. Kabinens dimensioner för Kalea A4 Cabina GL är x x mm (BxDxH).

10 Kalea A4 Mini 10 0,8 sq.m Kalea A4Mini En plattformshiss för små utrymmen, som klarar last upp till 400 kg En plattformshiss som smälter in i miljön Kalea A4 Mini är en praktisk liten plattformshiss som enkelt får plats även i mycket små utrymmen. Med sitt stora utbud av tillval och tillbehör kan den här hissen smälta in perfekt i vilken hemmiljö som helst. Den vertikalgående plattformshissen med skruv- och mutterteknik har ett självbärande schakt av paneler i stål eller laminerat säkerhetsglas. Jämför Kalea A4 Mini med andra alternativ så finner du att den här hissen kan installeras med ett minimum av utrymme och arbetsinsats. Måtten på Kalea A4 Minis plattform är x 830 mm.

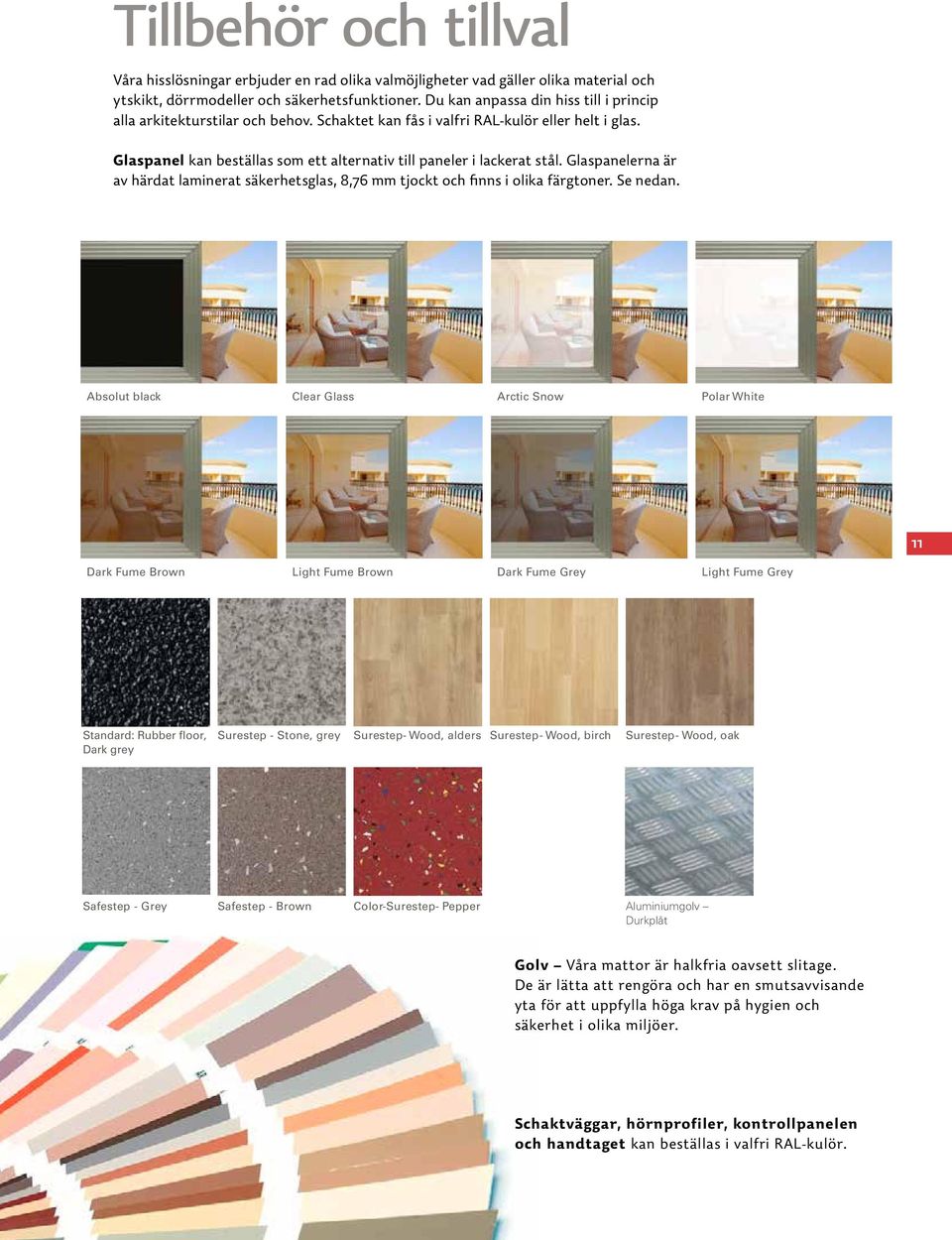

11 Tillbehör och tillval Våra hisslösningar erbjuder en rad olika valmöjligheter vad gäller olika material och ytskikt, dörrmodeller och säkerhetsfunktioner. Du kan anpassa din hiss till i princip alla arkitekturstilar och behov. Schaktet kan fås i valfri RAL-kulör eller helt i glas. Glaspanel kan beställas som ett alternativ till paneler i lackerat stål. Glaspanelerna är av härdat laminerat säkerhetsglas, 8,76 mm tjockt och finns i olika färgtoner. Se nedan. Absolut black Clear Glass Arctic Snow Polar White 11 Dark Fume Brown Light Fume Brown Dark Fume Grey Light Fume Grey Standard: Rubber floor, Dark grey Surestep - Stone, grey Surestep- Wood, alders Surestep- Wood, birch Surestep- Wood, oak Safestep - Grey Safestep - Brown Color-Surestep- Pepper Aluminiumgolv Durkplåt Golv Våra mattor är halkfria oavsett slitage. De är lätta att rengöra och har en smutsavvisande yta för att uppfylla höga krav på hygien och säkerhet i olika miljöer. Schaktväggar, hörnprofiler, kontrollpanelen och handtaget kan beställas i valfri RAL-kulör.

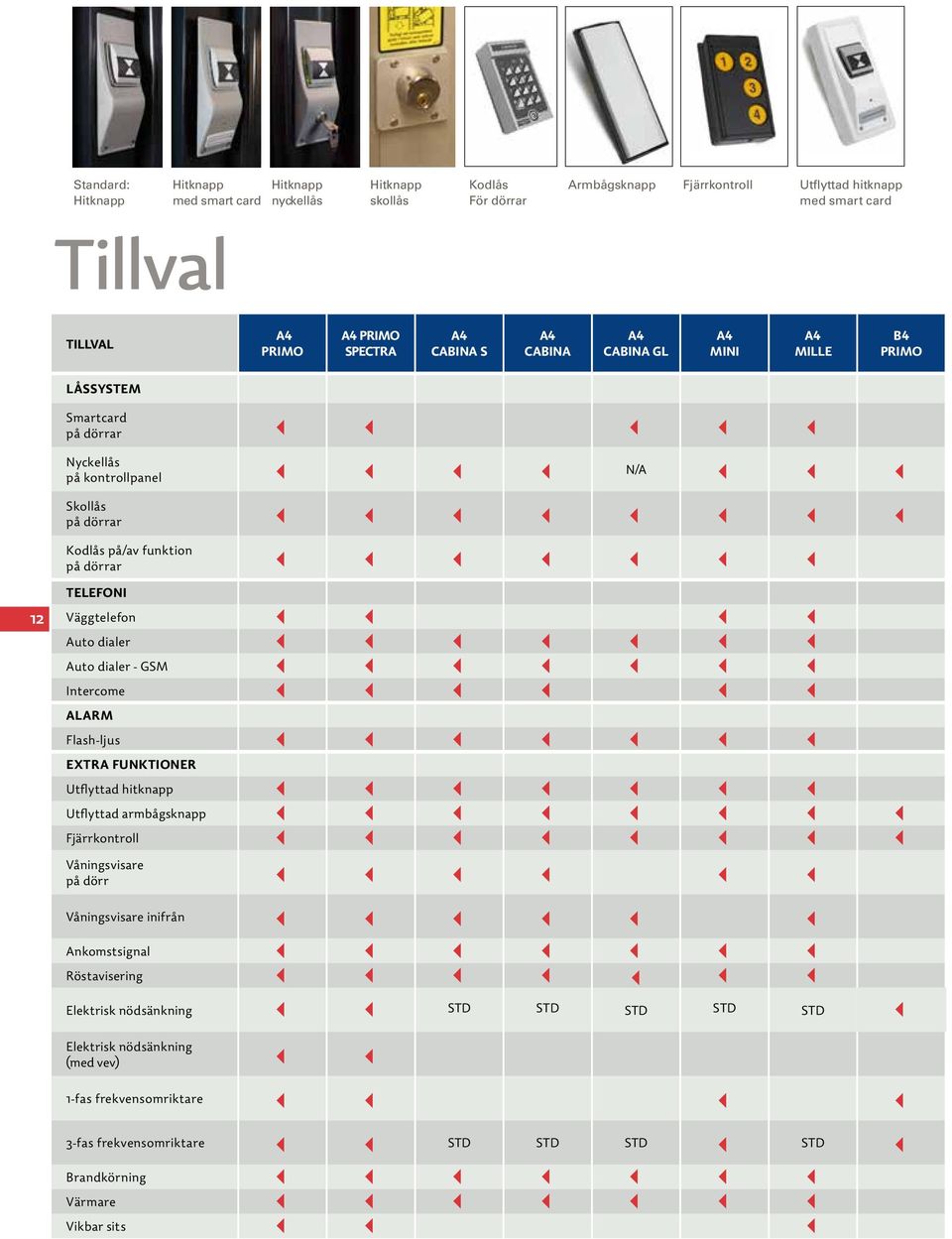

12 Standard: Hitknapp Hitknapp med smart card Hitknapp nyckellås Hitknapp skollås Kodlås För dörrar Armbågsknapp Fjärrkontroll Utflyttad hitknapp med smart card Tillval TILLVAL A4 PRIMO A4 PRIMo spectra A4 CABINA S A4 CABINA a4 CABINA GL a4 mini a4 mille B4 PRIMO LÅSsystem 12 Smartcard på dörrar Nyckellås på kontrollpanel N/A Skollås på dörrar Kodlås på/av funktion på dörrar TeleFONI Väggtelefon Auto dialer Auto dialer - GSM Intercome Alarm Flash-ljus Extra FUNKTIONER Utflyttad hitknapp Utflyttad armbågsknapp Fjärrkontroll Våningsvisare på dörr Våningsvisare inifrån Ankomstsignal Röstavisering Elektrisk nödsänkning 3 3 STD STD STD STD STD 3 Elektrisk nödsänkning (med vev) fas frekvensomriktare fas frekvensomriktare 3 3 STD STD STD 3 STD 3 Brandkörning Värmare Vikbar sits 3 3 3

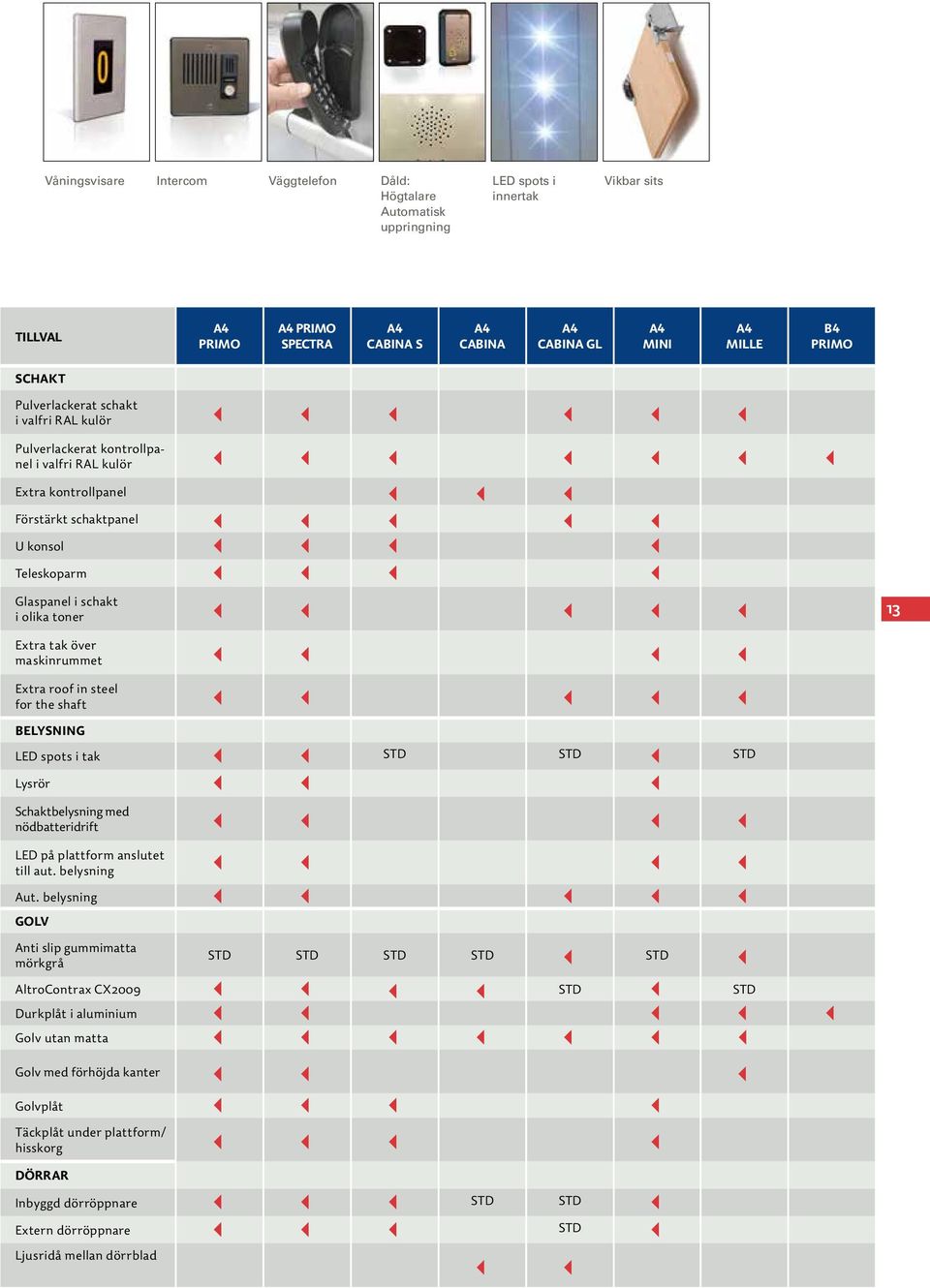

13 Våningsvisare Intercom Väggtelefon Dåld: Högtalare Automatisk uppringning LED spots i innertak Vikbar sits TILLVAL A4 PRIMO A4 PRIMo spectra A4 CABINA S A4 CABINA a4 CABINA GL a4 mini a4 mille B4 PRIMO SCHAKT Pulverlackerat schakt i valfri RAL kulör Pulverlackerat kontrollpanel i valfri RAL kulör Extra kontrollpanel Förstärkt schaktpanel U konsol Teleskoparm Glaspanel i schakt i olika toner Extra tak över maskinrummet Extra roof in steel for the shaft BELYSNING LED spots i tak 3 3 STD STD 3 STD Lysrör Schaktbelysning med nödbatteridrift LED på plattform anslutet till aut. belysning Aut. belysning GOLV Anti slip gummimatta mörkgrå STD STD STD STD 3 STD 3 AltroContrax CX STD 3 STD Durkplåt i aluminium Golv utan matta Golv med förhöjda kanter Golvplåt Täckplåt under plattform/ hisskorg DÖRRAR Inbyggd dörröppnare STD STD 3 Extern dörröppnare STD 3 Ljusridå mellan dörrblad 3 3

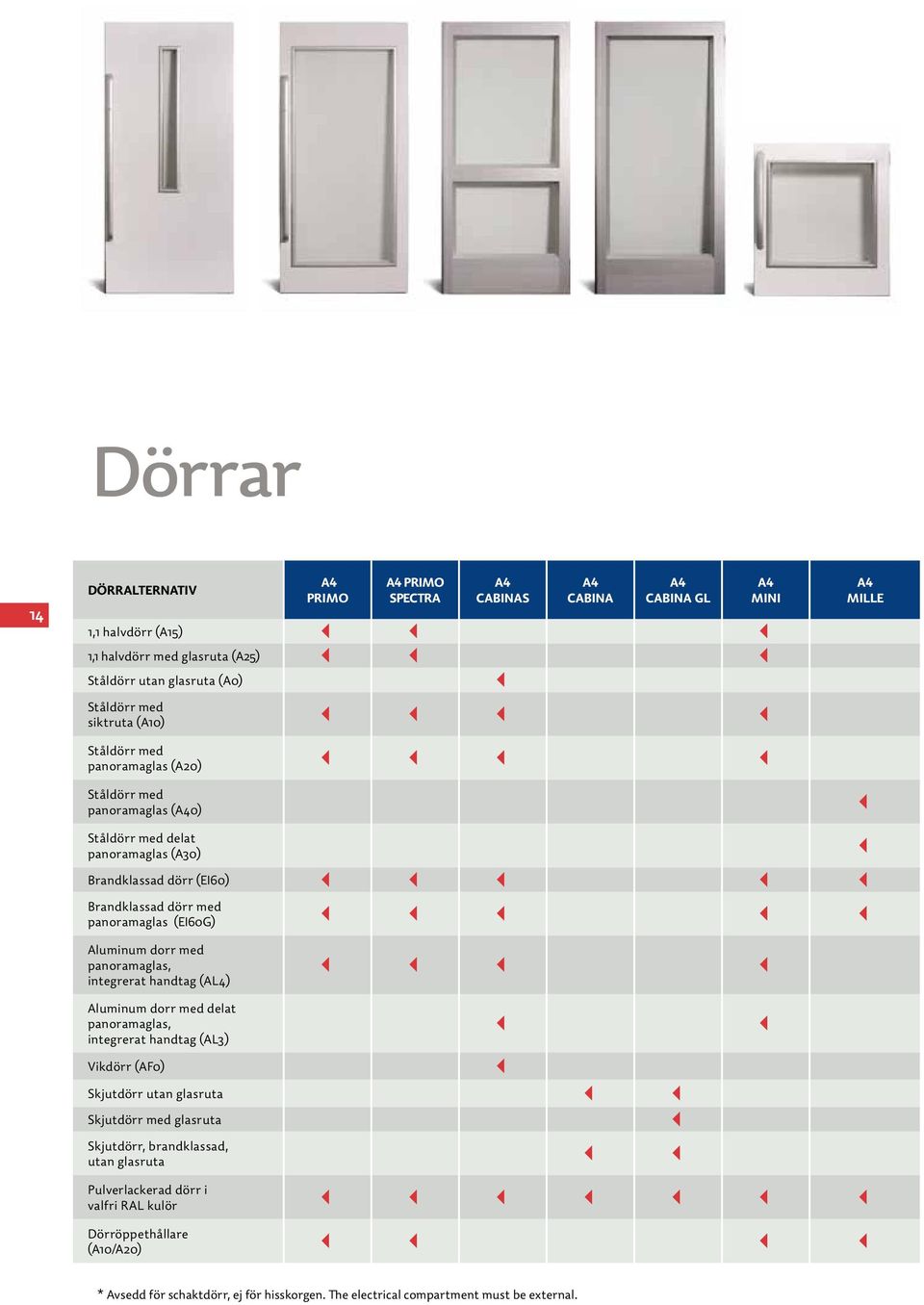

14 Dörrar 14 DÖRRALTERNATIV A4 PRIMO A4 PRIMo spectra A4 CABINAS A4 CABINA a4 CABINA GL a4 mini 1,1 halvdörr (A15) ,1 halvdörr med glasruta (A25) Ståldörr utan glasruta (A0) 3 Ståldörr med siktruta (A10) Ståldörr med panoramaglas (A20) Ståldörr med panoramaglas (A40) 3 a4 mille Ståldörr med delat panoramaglas (A30) 3 Brandklassad dörr (EI60) Brandklassad dörr med panoramaglas (EI60G) Aluminum dorr med panoramaglas, integrerat handtag (AL4) Aluminum dorr med delat panoramaglas, integrerat handtag (AL3) 3 3 Vikdörr (AF0) 3 Skjutdörr utan glasruta 3 3 Skjutdörr med glasruta 3 Skjutdörr, brandklassad, utan glasruta 3 3 Pulverlackerad dörr i valfri RAL kulör Dörröppethållare (A10/A20) * Avsedd för schaktdörr, ej för hisskorgen. The electrical compartment must be external.

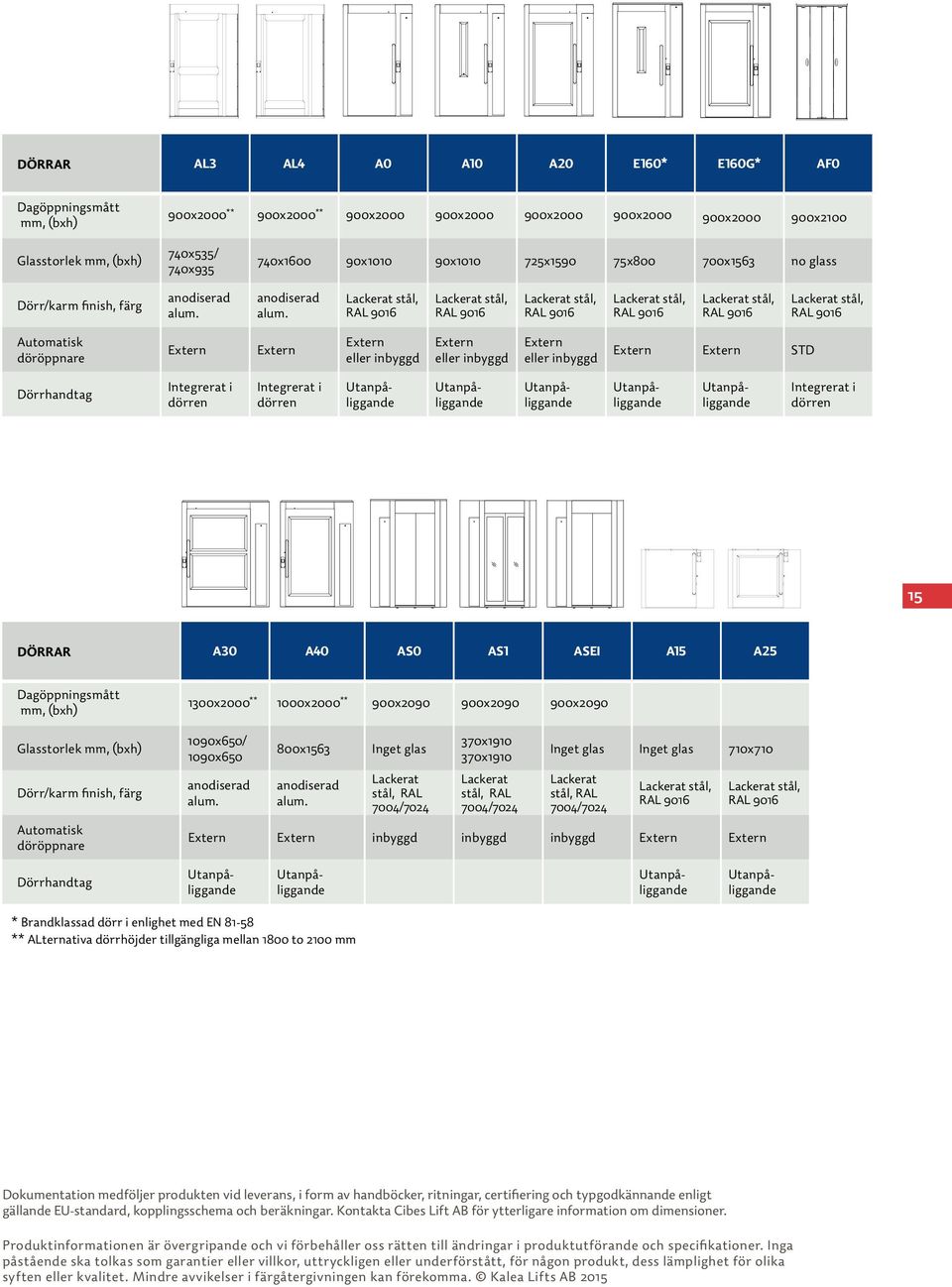

15 Dörrnamn Dörrnamn AL3 AL3 AL3 AL4 AL4 AL4 A0 A0 A0 A0 A10 A10 A10 A20 A20 A EI60* EI60* EI60G* EI60G* AF0 AF0 AF0 DÖRRAR Håltagningsmått 900x2000*** AL3 900x2000*** AL4 900x2000**** A0 900x2000**** A10 A20 900x2000**** 900x2000 E160* 900x x2000 E160G* 900x x x2100 AF0 mm, mm, mm, mm, (BxH) (BxH) Dagöppningsmått Glasstorlek Glasstorlek mm, mm, mm, mm, 740x535/ 900x x535/ mm, (bxh) ** 740x x x1600 ** 90x x x x x x x x x x x 75x 700x x x1563 no no no no glass 900x2100 no glass (BxH) (BxH) 740x x x535/ Glasstorlek Dörr Dörr Dörr Dörr utförande mm, utförande (bxh) anodized anodized alum. alum. anodized 740x1600 anodized alum. alum. lackad 90x1010 lackad stål stål stål stål 740x935 lackad 90x1010 lackad stål stål stål stål 725x1590 lackad lackad stål stål stål stål 75x lackad lackad stål stål stål stål lackad 700x1563 lackad stål stål stål stål lackad no lackad glass stål stål stål stål Karm/RAL Karm/RAL färg färg färg färg anodized anodized alum. alum. anodized anodized alum. alum anodiserad anodiserad Lackerat stål, Lackerat stål, Lackerat stål, Lackerat stål, Lackerat stål, Lackerat stål, Dörr/karm Inygd Inygd finish, dörrstängare färg STD STD STD alum. STD STD STD STD alum. STD STD STD STD RAL STD9016 STD RAL STD STD STD 9016 RAL STD STD STD 9016 STD RAL STD STD 9016 STD STD STD RAL STD STD STD 9016 STD STD RAL STD STD9016 Automatisk Automatisk Automatisk döröppnare dörröppnare utanpåliggande** utanpåliggande** utanpåliggande** STD STD STD STD Extern Extern Extern liggande** Extern liggande** liggande** Extern liggande** eller eller eller Extern Extern STD eller eller inbygd inbyggd inbygd eller eller eller eller inbygd inbyggd inbygd eller eller eller eller inbyggd eller inbygd inbygd liggande** liggande** liggande** liggande** Dörrhandtag integrerad integrerad integrerad Integrerat i integrerad Integrerat i Utanpåliggandliggandliggandliggandliggandliggandliggandliggandliggandliggandei i i dörren i i i i dörren * * * * * Brandklassade dörrar i dörrar i i enlighet i i i i enlighet med med med med EN EN EN EN ** ** ** ** Levereras ** Levereras med med med med premiummärke DORMA DORMA *** *** *** Dörrhöjder *** Dörrhöjder mellan mellan to 1 to to 2100 to 2100 to mm mm mm tillgängligt mm tillgängligt som som som som extra extra extra extra tillval tillval tillval tillval **** **** **** **** Dörrhöjder Dörrhöjder mellan mellan to 1 to to 2300 to 2300 to mm mm mm tillgängligt mm tillgängligt som som som som extra extra extra extra tillval tillval tillval Utanpå- Utanpå- Utanpå- Utanpå- integrerad integrerad Integrerat i Dörrhandtag i i i dörrbladet i i i dörren i dörrbladeti i i dörrbladet i i i dörren i dörrbladet liggande tillval DÖRRAR A30 A40 AS0 AS1 ASEI A15 A25 Dagöppningsmått mm, (bxh) 1563 Glasstorlek 1032 mm, (bxh) 1525 Dörr/karm finish, färg Automatisk döröppnare 1300x2000 ** 1000x2000 ** 900x x x x650/ x anodiserad alum x anodiserad alum. Inget glas Lackerat stål, RAL 7004/ x x Lackerat stål, RAL 7004/7024 Inget glas Inget glas 710x710 Lackerat stål, RAL 7004/7024 Lackerat stål, RAL 9016 Lackerat stål, RAL 9016 Extern Extern inbyggd inbyggd inbyggd Extern Extern Dörrhandtag Utanpåliggande Utanpåliggande Utanpåliggande Utanpåliggande * Brandklassad dörr i enlighet med EN ** ALternativa dörrhöjder tillgängliga mellan 1 to 2100 mm Dokumentation medföljer produkten vid leverans, i form av handböcker, ritningar, certifiering och typgodkännande enligt gällande EU-standard, kopplingsschema och beräkningar. Kontakta Cibes Lift AB för ytterligare information om dimensioner. Produktinformationen är övergripande och vi förbehåller oss rätten till ändringar i produktutförande och specifikationer. Inga påstående ska tolkas som garantier eller villkor, uttryckligen eller underförstått, för någon produkt, dess lämplighet för olika syften eller kvalitet. Mindre avvikelser i färgåtergivningen kan förekomma. Kalea Lifts AB 2015

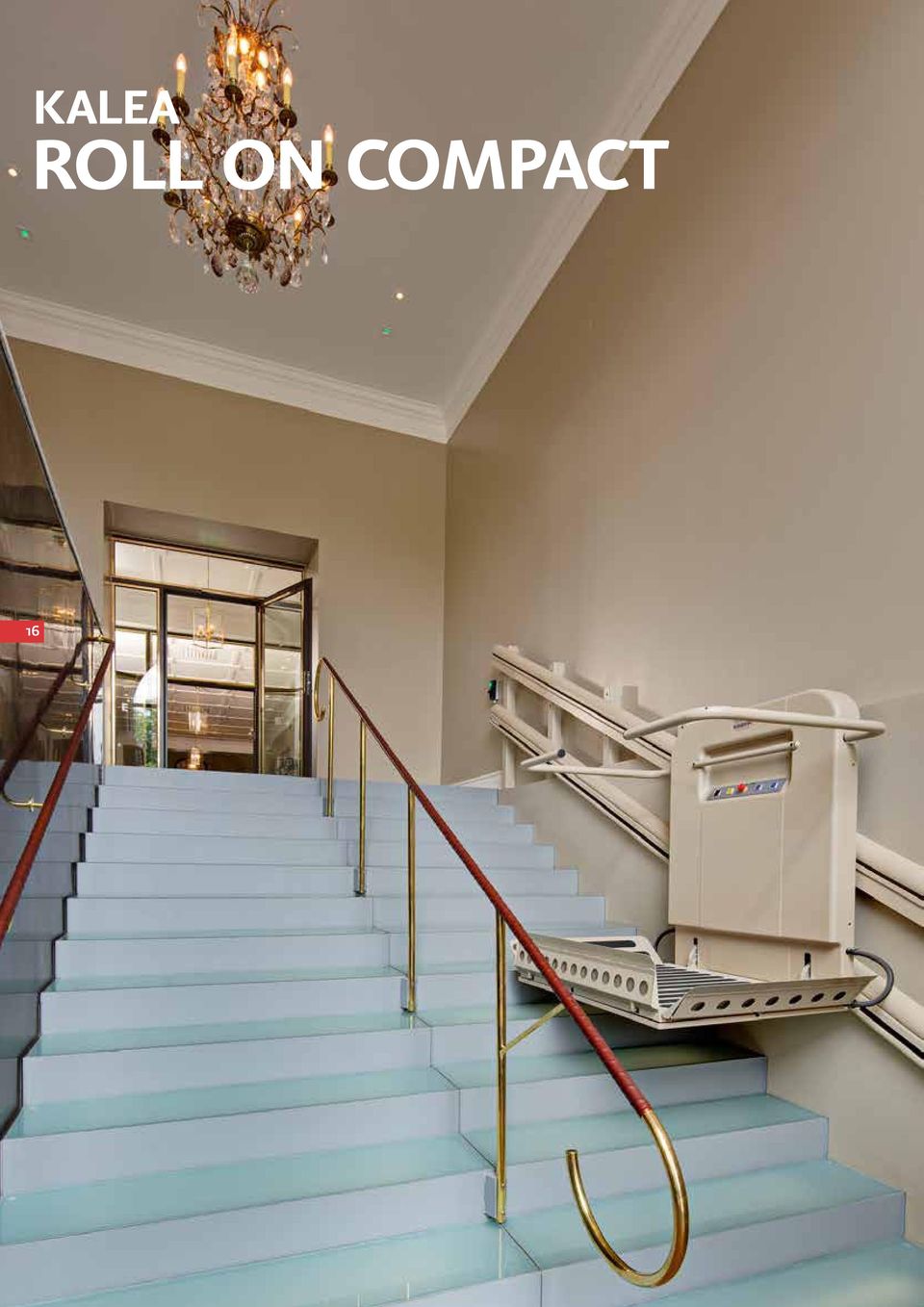

16 Kalea ROLL ON Compact 16

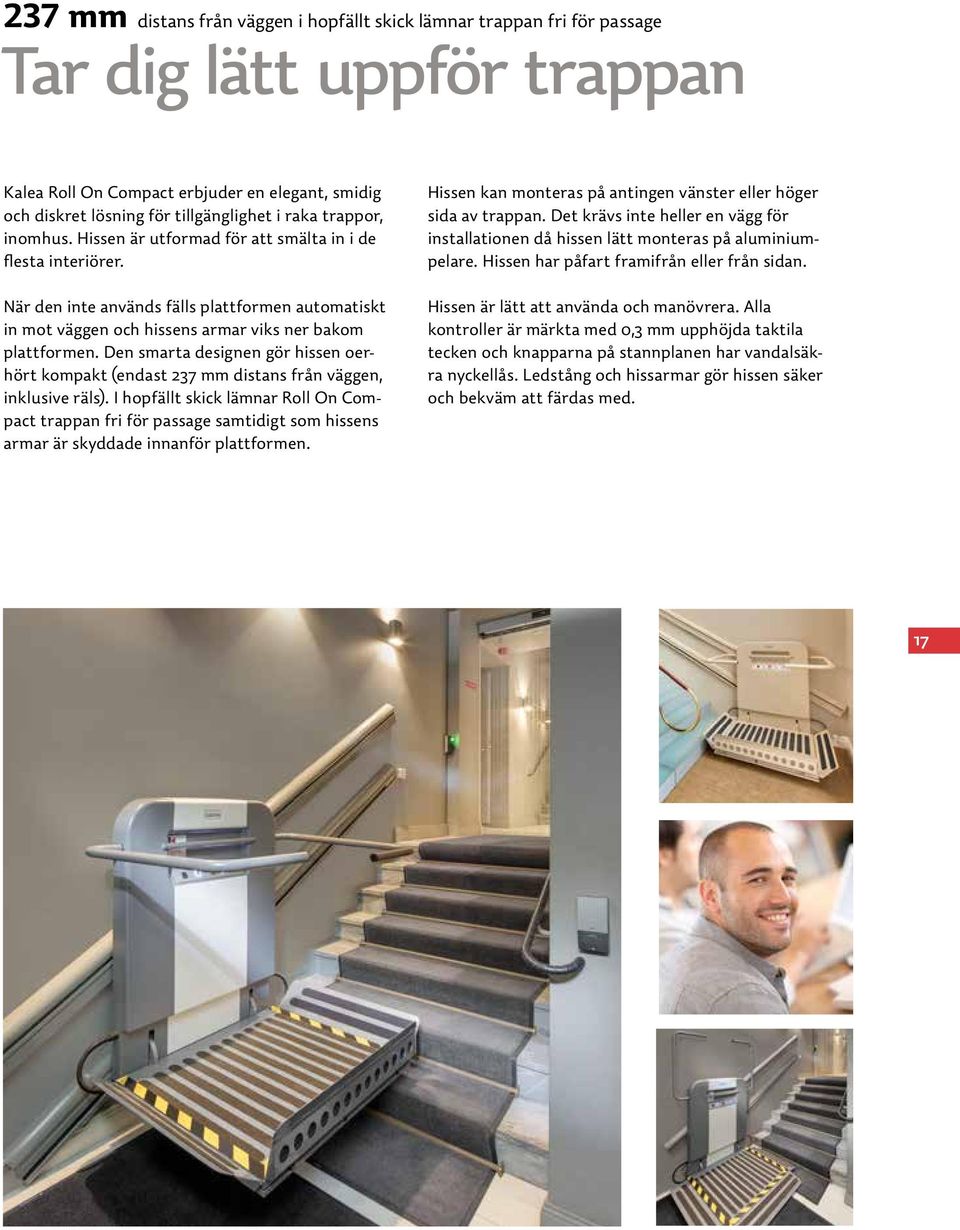

17 237 mm distans från väggen i hopfällt skick lämnar trappan fri för passage Tar dig lätt uppför trappan Kalea Roll On Compact erbjuder en elegant, smidig och diskret lösning för tillgänglighet i raka trappor, inomhus. Hissen är utformad för att smälta in i de flesta interiörer. När den inte används fälls plattformen automatiskt in mot väggen och hissens armar viks ner bakom plattformen. Den smarta designen gör hissen oerhört kompakt (endast 237 mm distans från väggen, inklusive räls). I hopfällt skick lämnar Roll On Compact trappan fri för passage samtidigt som hissens armar är skyddade innanför plattformen. Hissen kan monteras på antingen vänster eller höger sida av trappan. Det krävs inte heller en vägg för installationen då hissen lätt monteras på aluminiumpelare. Hissen har påfart framifrån eller från sidan. Hissen är lätt att använda och manövrera. Alla kontroller är märkta med 0,3 mm upphöjda taktila tecken och knapparna på stannplanen har vandalsäkra nyckellås. Ledstång och hissarmar gör hissen säker och bekväm att färdas med. 17

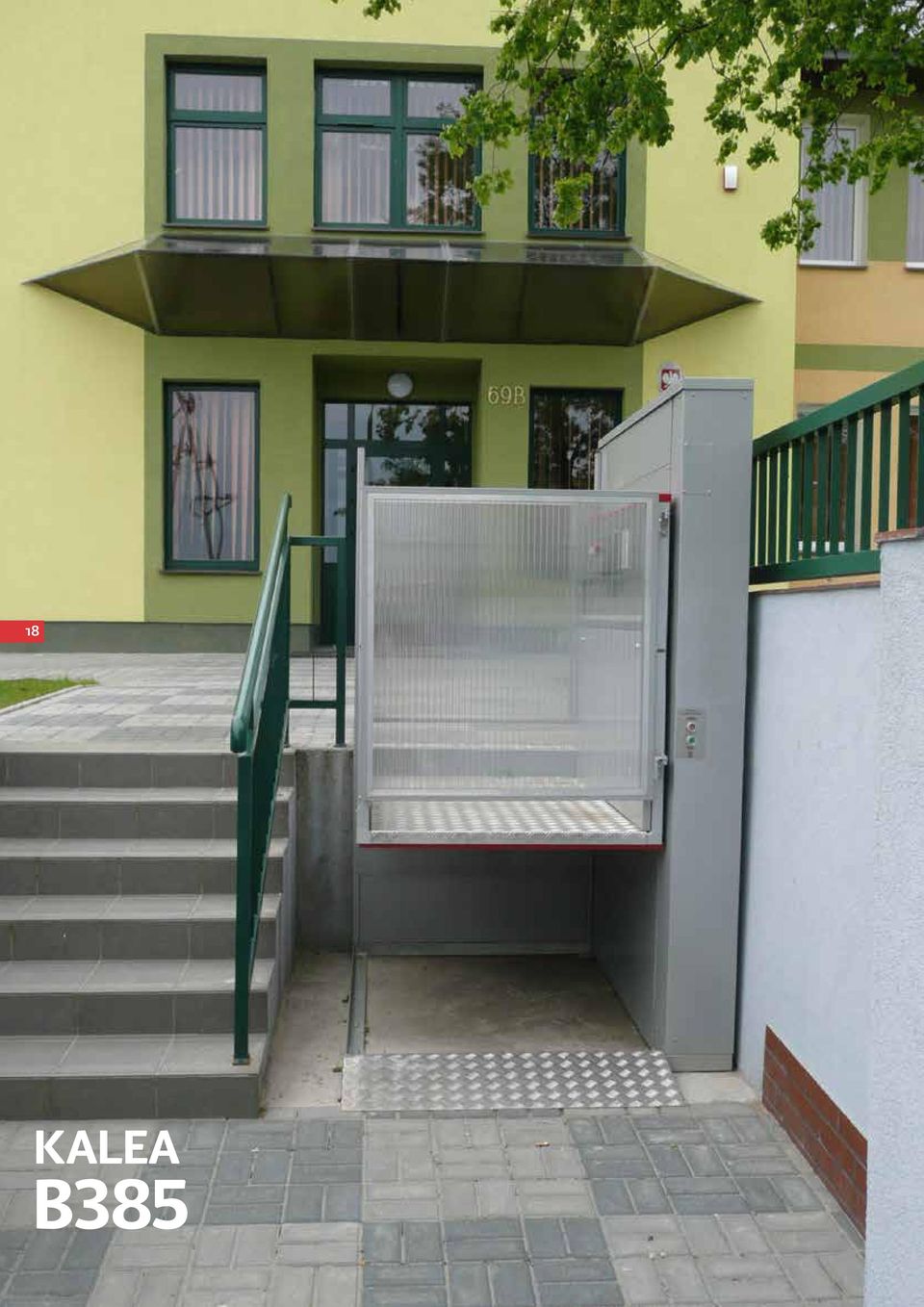

18 18 Kalea B385

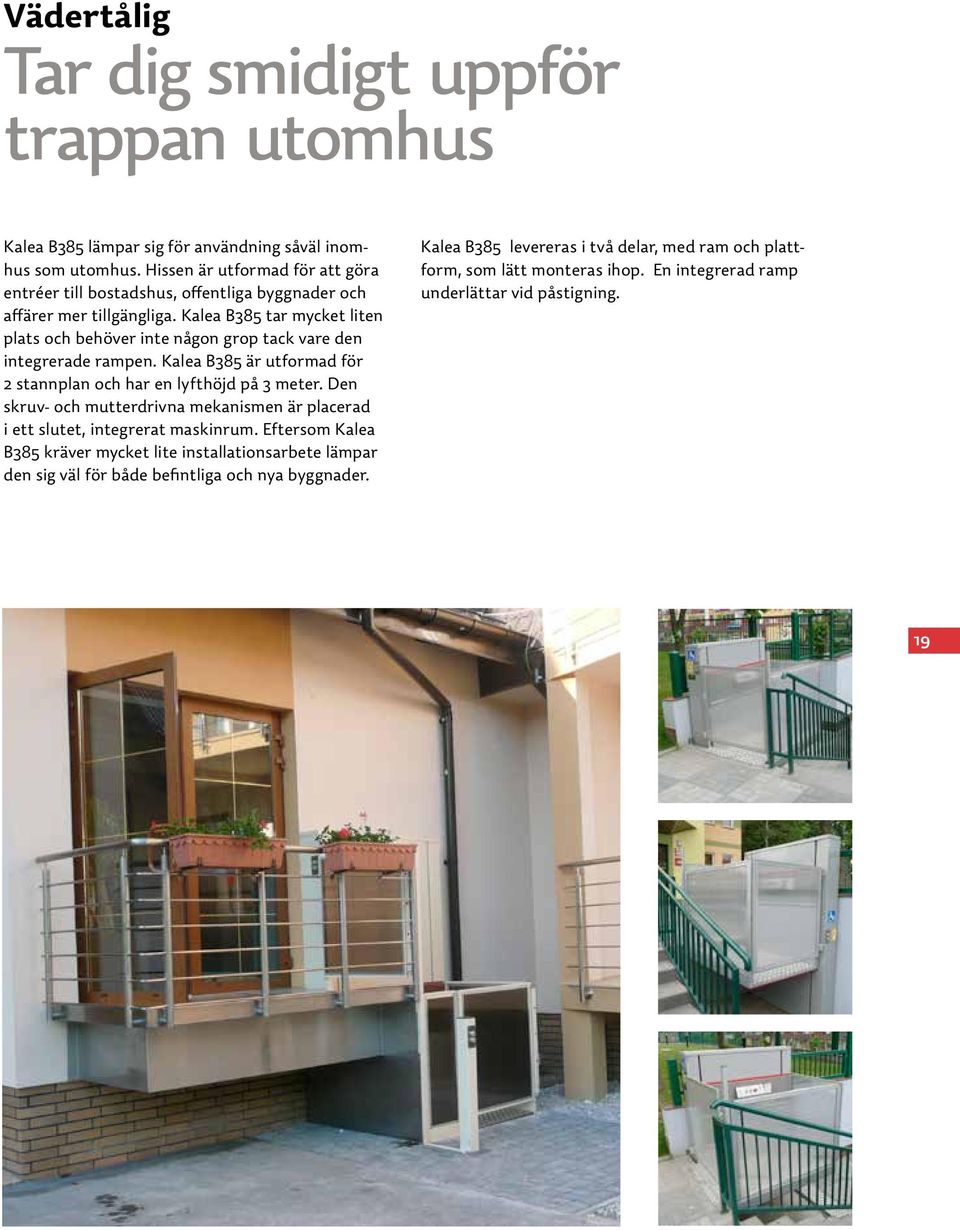

19 Vädertålig Tar dig smidigt uppför trappan utomhus Kalea B385 lämpar sig för användning såväl inomhus som utomhus. Hissen är utformad för att göra entréer till bostadshus, offentliga byggnader och affärer mer tillgängliga. Kalea B385 tar mycket liten plats och behöver inte någon grop tack vare den integrerade rampen. Kalea B385 är utformad för 2 stannplan och har en lyfthöjd på 3 meter. Den skruv- och mutterdrivna mekanismen är placerad i ett slutet, integrerat maskinrum. Eftersom Kalea B385 kräver mycket lite installationsarbete lämpar den sig väl för både befintliga och nya byggnader. Kalea B385 levereras i två delar, med ram och plattform, som lätt monteras ihop. En integrerad ramp underlättar vid påstigning. 19

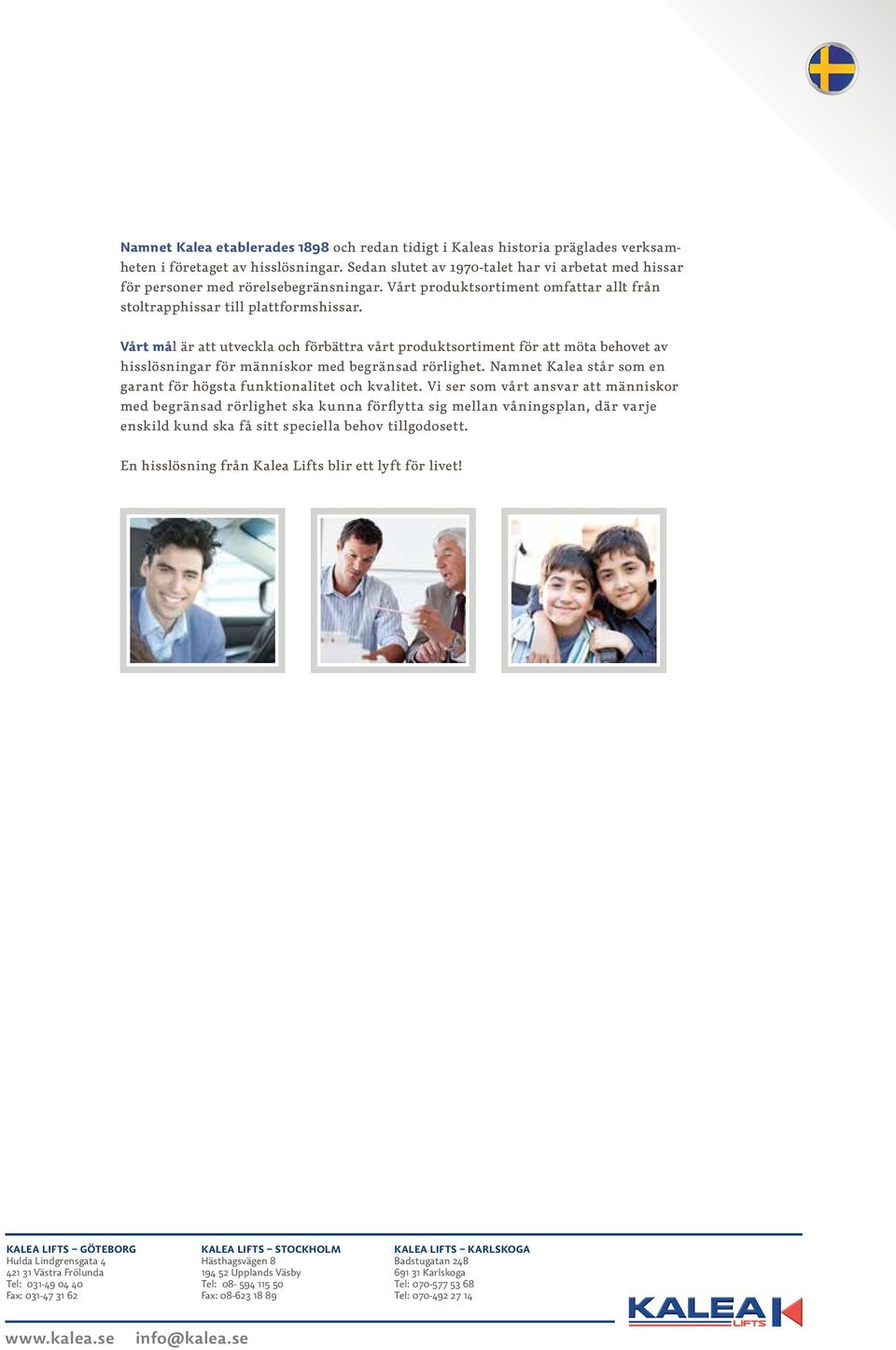

20 Namnet Kalea etablerades 1898 och redan tidigt i Kaleas historia präglades verksamheten i företaget av hisslösningar. Sedan slutet av 1970-talet har vi arbetat med hissar för personer med rörelsebegränsningar. Vårt produktsortiment omfattar allt från stoltrapphissar till plattformshissar. Vårt mål är att utveckla och förbättra vårt produktsortiment för att möta behovet av hisslösningar för människor med begränsad rörlighet. Namnet Kalea står som en garant för högsta funktionalitet och kvalitet. Vi ser som vårt ansvar att människor med begränsad rörlighet ska kunna förflytta sig mellan våningsplan, där varje enskild kund ska få sitt speciella behov tillgodosett. En hisslösning från Kalea Lifts blir ett lyft för livet! Kalea Lifts GÖTEBORG Hulda Lindgrensgata Västra Frölunda Tel: Fax: Kalea Lifts STOCKHOLM Hästhagsvägen Upplands Väsby Tel: Fax: Kalea Lifts KARLSKOGA Badstugatan 24B Karlskoga Tel: Tel: info@kalea.se NEXT LEVEL
