1 Produktkatalog Karosseri

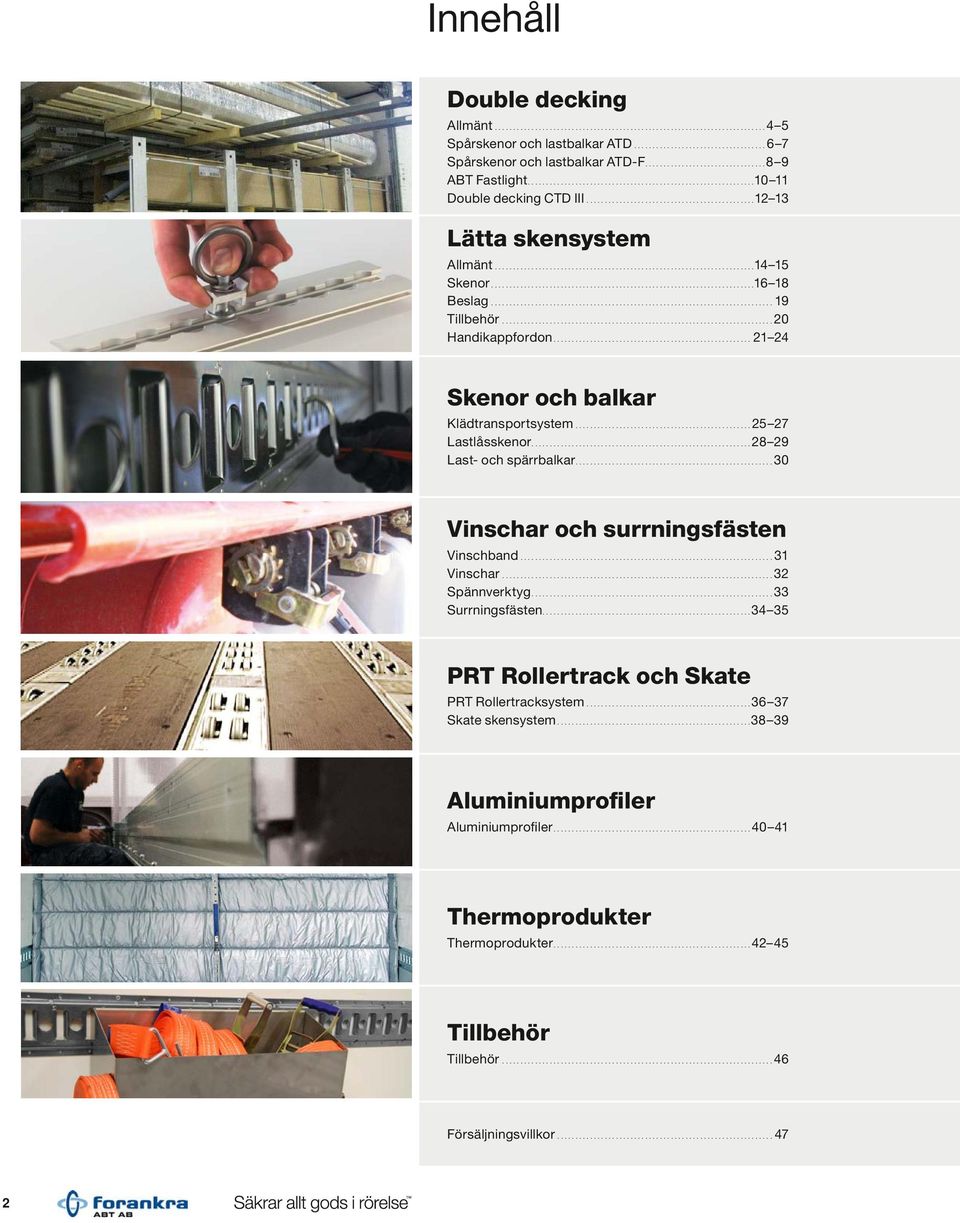

2 Rubrik Innehåll Double decking Allmänt 4 5 Spårskenor och lastbalkar ATD 6 7 Spårskenor och lastbalkar ATD-F 8 9 ABT Fastlight Double decking Ctd III Lätta skensystem Allmänt Skenor Beslag 19 Tillbehör 20 Handikappfordon Skenor och balkar Klädtransportsystem Lastlåsskenor Last- och spärrbalkar 30 Vinschar och surrningsfästen Vinschband 31 Vinschar 32 Spännverktyg 33 Surrningsfästen PRT Rollertrack och Skate Prt Rollertracksystem Skate skensystem Aluminiumprofiler Aluminiumprofiler Thermoprodukter Thermoprodukter Tillbehör Tillbehör 46 Försäljningsvillkor 47 2

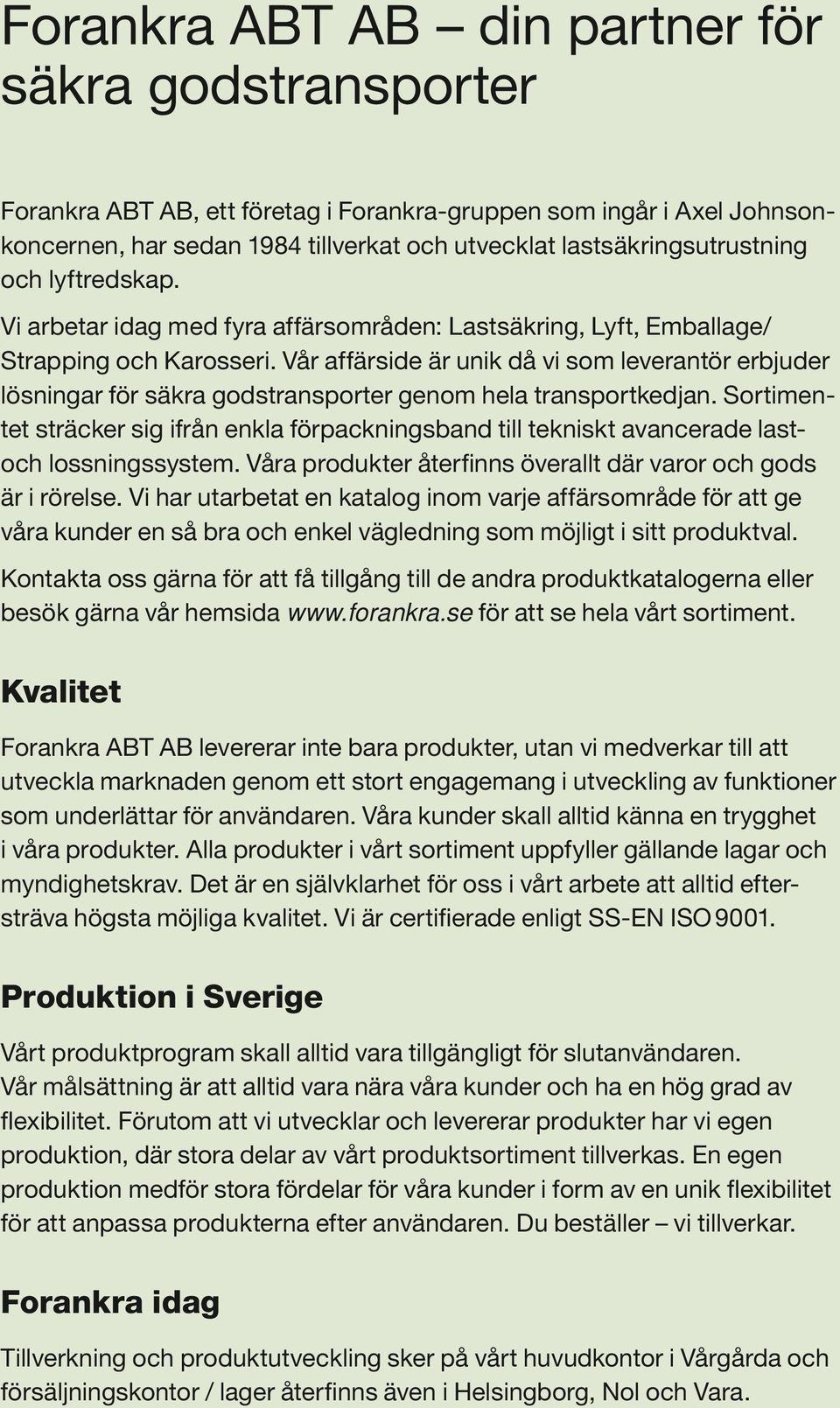

3 Rubrik Forankra ABT AB din partner för säkra godstransporter Forankra ABT AB, ett företag i Forankra-gruppen som ingår i Axel Johnsonkoncernen, har sedan 1984 tillverkat och utvecklat lastsäkringsutrustning och lyftredskap. Vi arbetar idag med fyra affärsområden: Lastsäkring, Lyft, Emballage/ Strapping och Karosseri. Vår affärside är unik då vi som leverantör erbjuder lösningar för säkra godstransporter genom hela transportkedjan. Sortimentet sträcker sig ifrån enkla förpackningsband till tekniskt avancerade lastoch lossningssystem. Våra produkter återfinns överallt där varor och gods är i rörelse. Vi har utarbetat en katalog inom varje affärsområde för att ge våra kunder en så bra och enkel vägledning som möjligt i sitt produktval. Kontakta oss gärna för att få tillgång till de andra produktkatalogerna eller besök gärna vår hemsida för att se hela vårt sortiment. Kvalitet Forankra ABT AB levererar inte bara produkter, utan vi medverkar till att utveckla marknaden genom ett stort engagemang i utveckling av funktioner som underlättar för användaren. Våra kunder skall alltid känna en trygghet i våra produkter. Alla produkter i vårt sortiment uppfyller gällande lagar och myndighetskrav. Det är en självklarhet för oss i vårt arbete att alltid eftersträva högsta möjliga kvalitet. Vi är certifierade enligt SS-EN ISO Produktion i Sverige Vårt produktprogram skall alltid vara tillgängligt för slutanvändaren. Vår målsättning är att alltid vara nära våra kunder och ha en hög grad av flexibilitet. Förutom att vi utvecklar och levererar produkter har vi egen produktion, där stora delar av vårt produktsortiment tillverkas. En egen produktion medför stora fördelar för våra kunder i form av en unik flexibilitet för att anpassa produkterna efter användaren. Du beställer vi tillverkar. Forankra idag Tillverkning och produktutveckling sker på vårt huvudkontor i Vårgårda och försäljningskontor / lager återfinns även i Helsingborg, Nol och Vara. 3

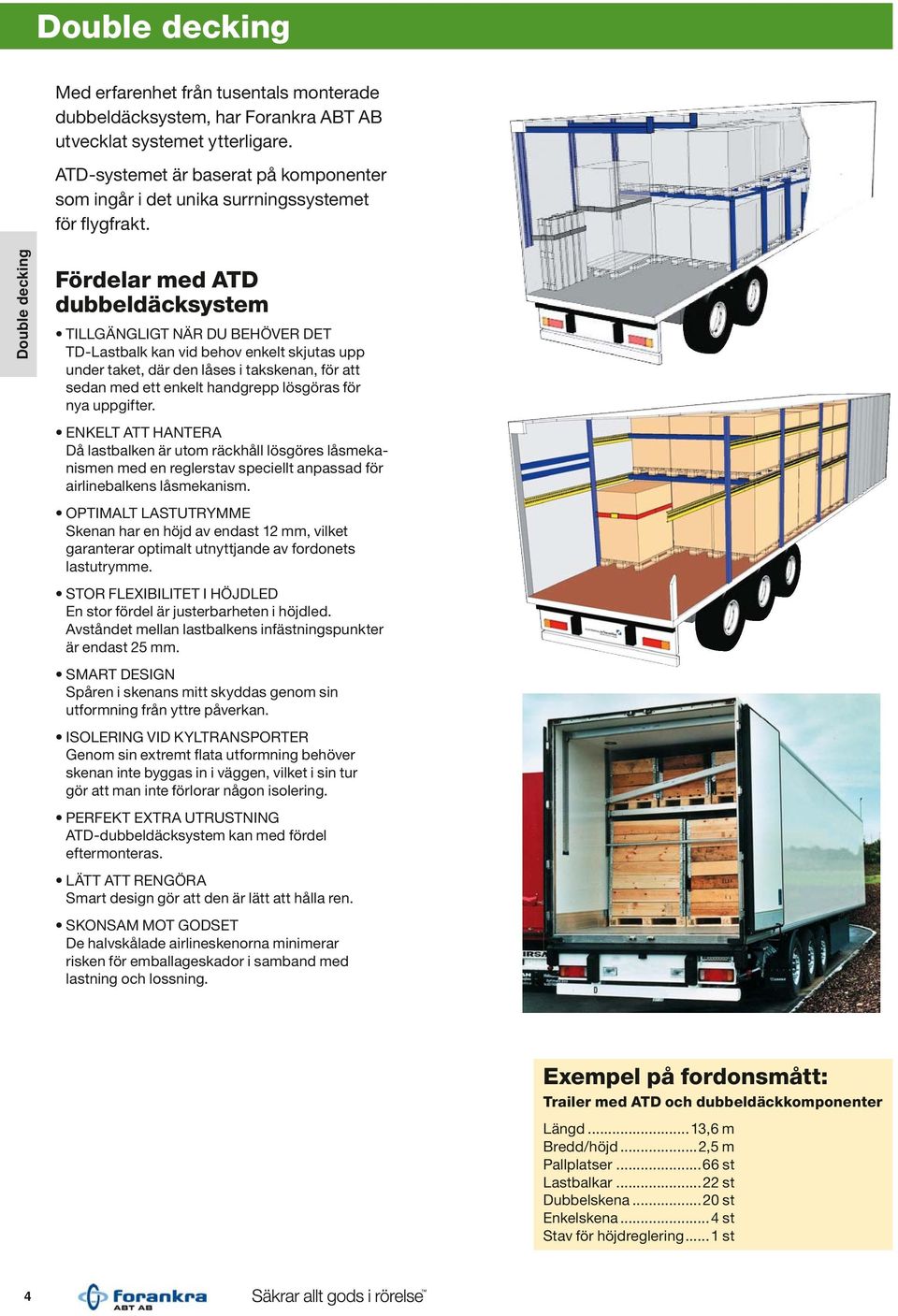

4 Double decking Med erfarenhet från tusentals monterade dubbeldäcksystem, har Forankra ABT AB utvecklat systemet ytterligare. atd-systemet är baserat på komponenter som ingår i det unika surrningssystemet för flygfrakt. Double decking Fördelar med ATD dubbeldäcksystem TILLGÄNGLIGT NÄR DU BEHÖVER DET td-lastbalk kan vid behov enkelt skjutas upp under taket, där den låses i takskenan, för att sedan med ett enkelt handgrepp lösgöras för nya uppgifter. ENKELT ATT HANTERA Då lastbalken är utom räckhåll lösgöres låsmekanismen med en reglerstav speciellt anpassad för airlinebalkens låsmekanism. OPTIMALT LASTUTRYMME Skenan har en höjd av endast 12 mm, vilket garanterar optimalt utnyttjande av fordonets lastutrymme. STOR FLEXIBILITET I HÖJDLED En stor fördel är justerbarheten i höjdled. Avståndet mellan lastbalkens infästningspunkter är endast 25 mm. SMART DESIGN Spåren i skenans mitt skyddas genom sin utformning från yttre påverkan. ISOLERING VID KYLTRANSPORTER Genom sin extremt flata utformning behöver skenan inte byggas in i väggen, vilket i sin tur gör att man inte förlorar någon isolering. PERFEKT EXTRA UTRUSTNING atd-dubbeldäcksystem kan med fördel efter monteras. LÄTT ATT RENGÖRA Smart design gör att den är lätt att hålla ren. SKONSAM MOT GODSET De halvskålade airlineskenorna minimerar risken för emballageskador i samband med lastning och lossning. Exempel på fordonsmått: Trailer med ATD och dubbeldäckkomponenter Längd...13,6 m Bredd/höjd...2,5 m Pallplatser...66 st Lastbalkar...22 st Dubbelskena...20 st Enkelskena...4 st Stav för höjdreglering...1 st 4

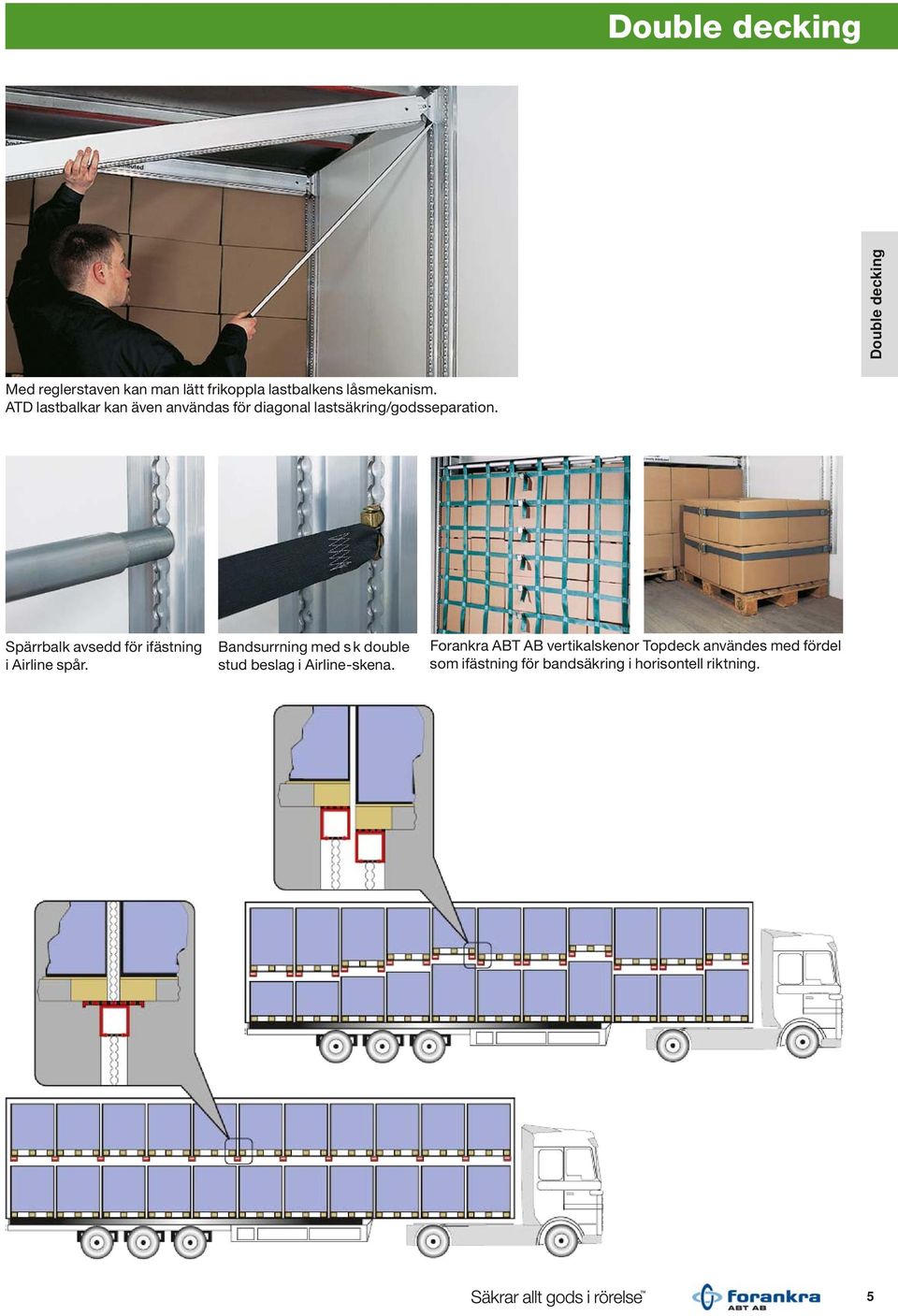

5 Double decking Double decking Med reglerstaven kan man lätt frikoppla lastbalkens låsmekanism. atd lastbalkar kan även användas för diagonal lastsäkring/godsseparation. Spärrbalk avsedd för ifästning i Airline spår. Bandsurrning med s k double stud beslag i Airline-skena. Forankra ABT AB vertikalskenor Topdeck användes med fördel som ifästning för bandsäkring i horisontell riktning. 5

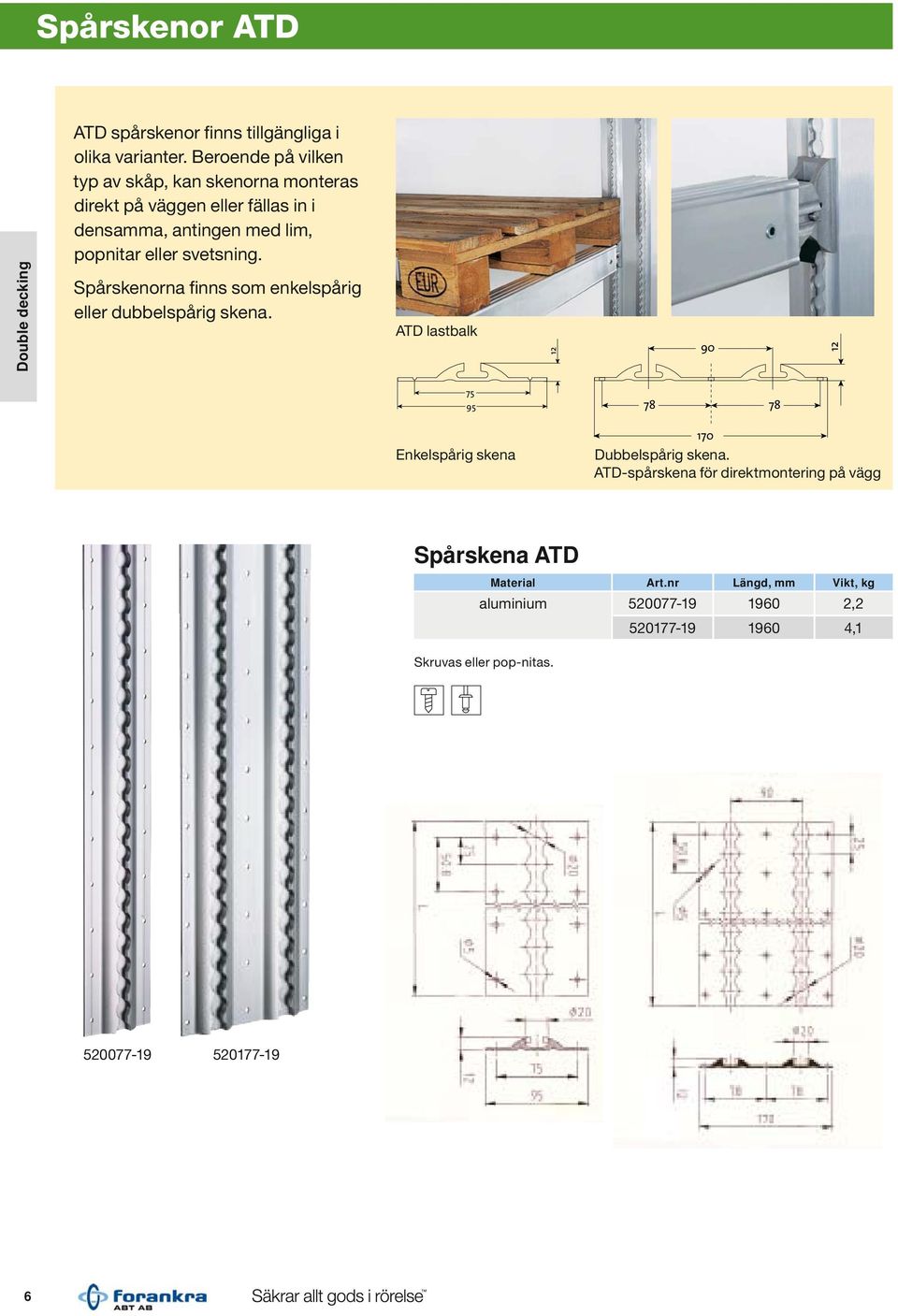

6 Spårskenor ATD ATD spårskenor finns tillgängliga i olika varianter. Beroende på vilken typ av skåp, kan skenorna monteras direkt på väggen eller fällas in i densamma, antingen med lim, popnitar eller svetsning. Double decking Spårskenorna finns som enkelspårig eller dubbelspårig skena. atd lastbalk Enkelspårig skena 50,8 170 Dubbelspårig skena. atd-spårskena för direktmontering på vägg 50,8 Ø 5 Spårskena ATD Ø 5 Material Längd, mm Vikt, kg aluminium ,2 Skruvas eller pop-nitas ,1 L

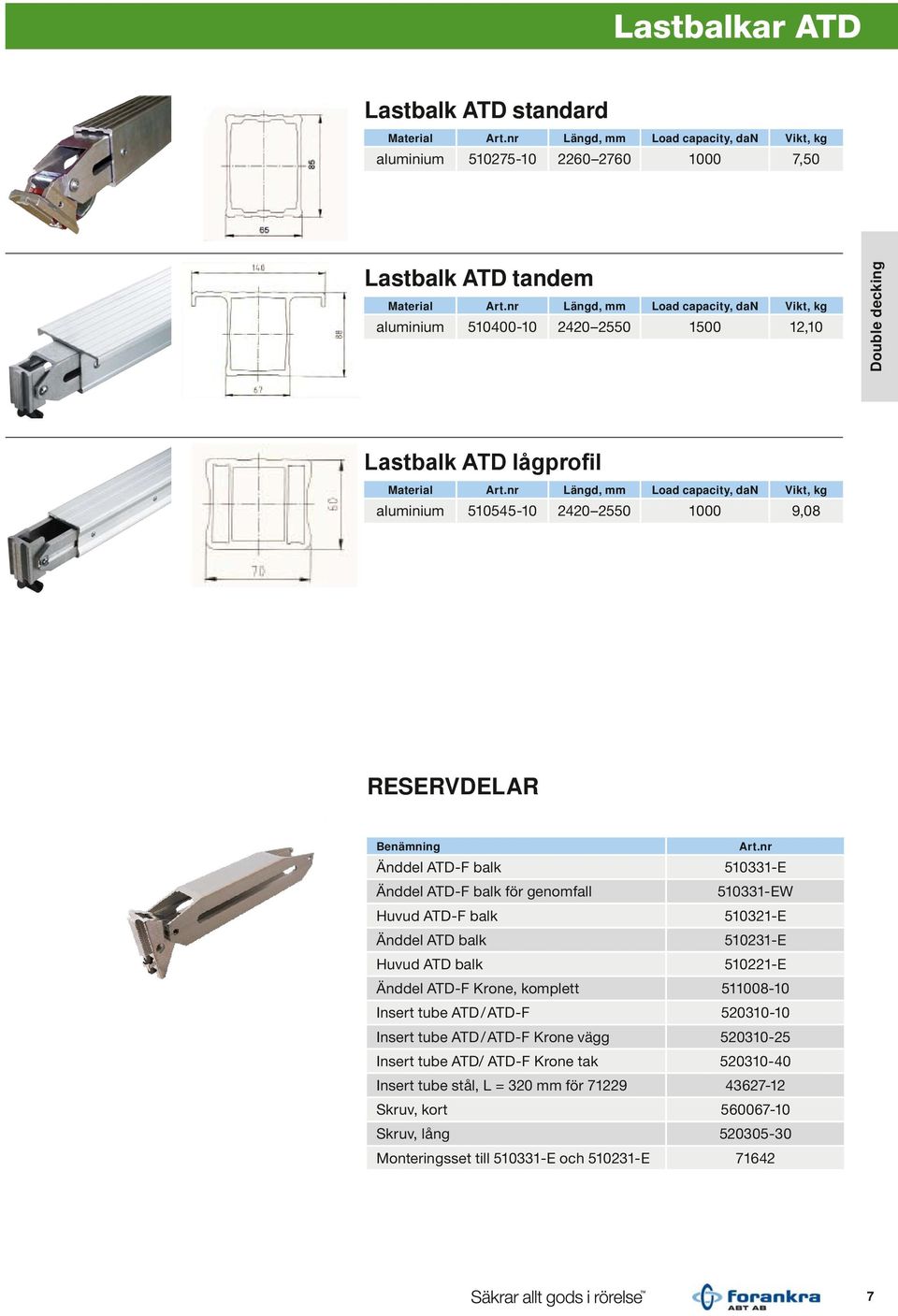

7 Lastbalkar ATD Lastbalk ATD standard Material Längd, mm Load capacity, dan Vikt, kg aluminium ,50 Lastbalk ATD tandem Material Längd, mm Load capacity, dan Vikt, kg aluminium ,10 Double decking Lastbalk ATD lågprofil Material Längd, mm Load capacity, dan Vikt, kg aluminium ,08 RESERVDELAR Benämning Änddel ATD-F balk E Änddel ATD-F balk för genomfall EW Huvud ATD-F balk E Änddel ATD balk E Huvud ATD balk E Änddel ATD-F Krone, komplett Insert tube atd / ATD-F Insert tube ATD / ATD-F Krone vägg Insert tube ATD/ ATD-F Krone tak Insert tube stål, L = 320 mm för Skruv, kort Skruv, lång Monteringsset till E och E

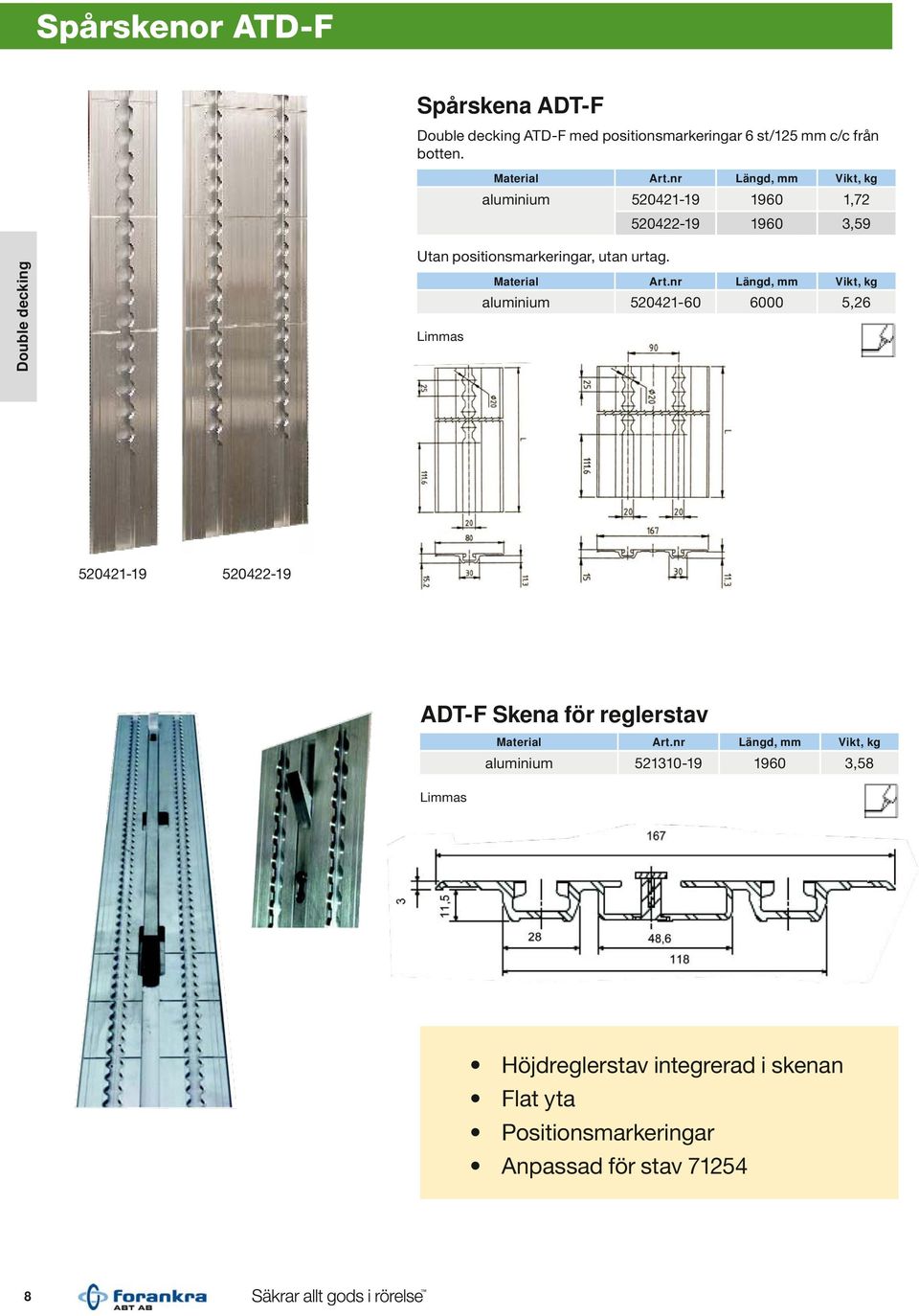

8 Spårskenor ATD-F Spårskena ADT-F Double decking ATD-F med positionsmarkeringar 6 st/125 mm c/c från botten. Material Längd, mm Vikt, kg aluminium , ,59 Double decking Utan positionsmarkeringar, utan urtag. Material Längd, mm Vikt, kg aluminium ,26 Limmas ADT-F Skena för reglerstav Material Längd, mm Vikt, kg aluminium ,58 Limmas Höjdreglerstav integrerad i skenan Flat yta Positionsmarkeringar Anpassad för stav

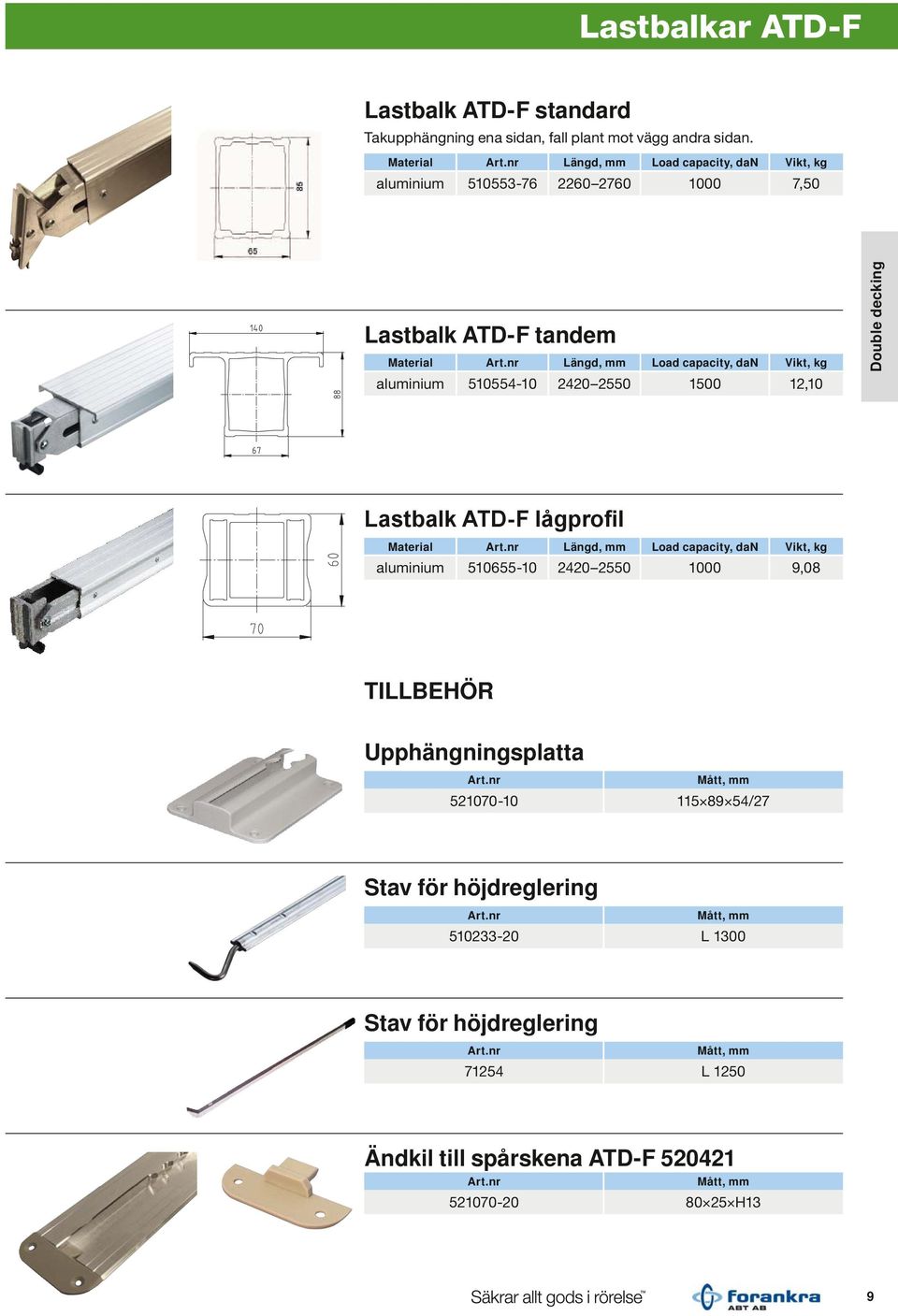

9 Lastbalkar ATD-F Lastbalk ATD-F standard Takupphängning ena sidan, fall plant mot vägg andra sidan. Material Längd, mm Load capacity, dan Vikt, kg aluminium ,50 Lastbalk ATD-F tandem Material Längd, mm Load capacity, dan Vikt, kg aluminium ,10 Double decking Lastbalk ATD-F lågprofil Material Längd, mm Load capacity, dan Vikt, kg aluminium ,08 TILLBEHÖR Upphängningsplatta Mått, mm /27 Stav för höjdreglering Mått, mm L 1300 Stav för höjdreglering Mått, mm L 1250 Ändkil till spårskena ATD-F Mått, mm H13 9

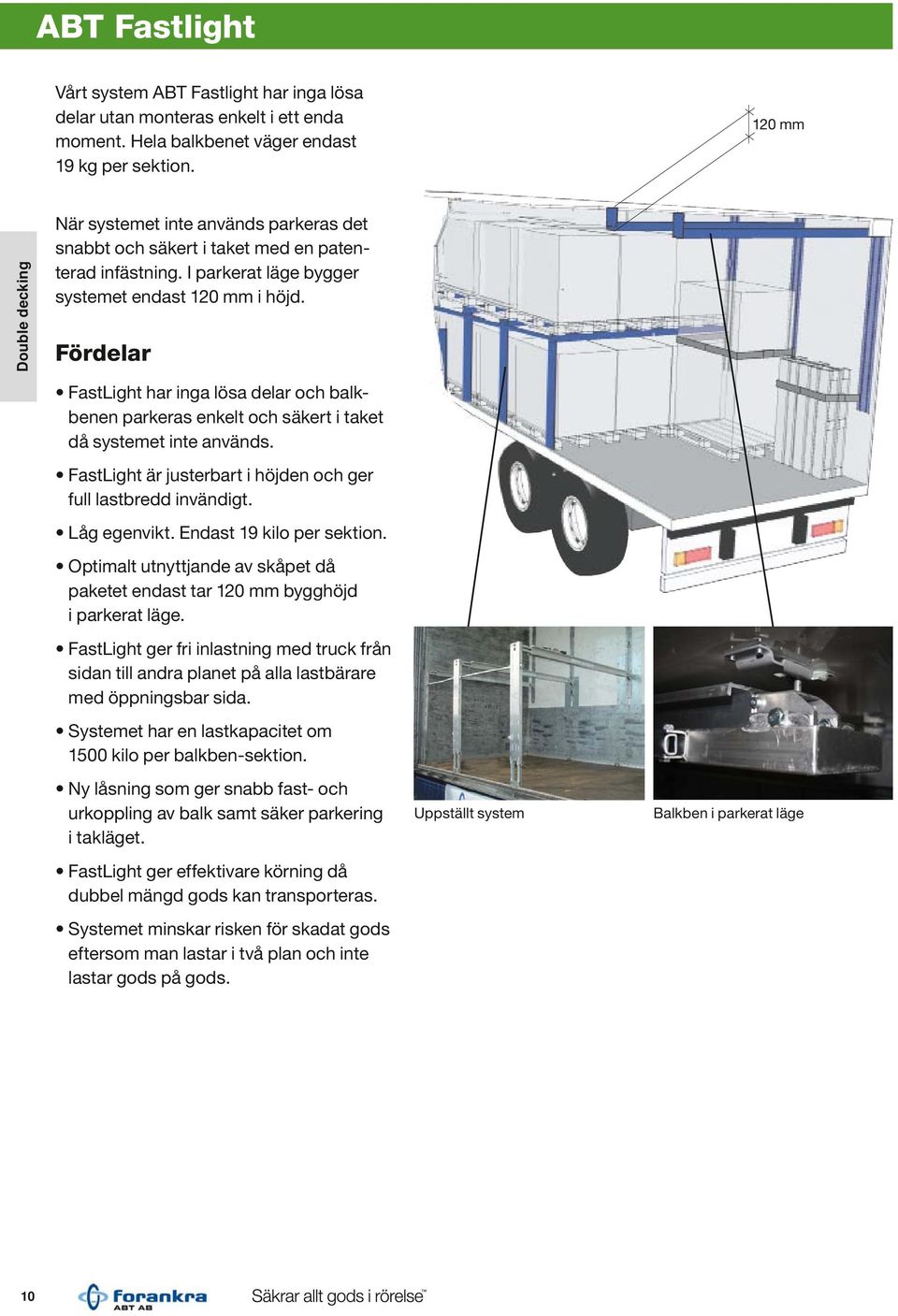

10 ABT Fastlight Vårt system ABT Fastlight har inga lösa delar utan monteras enkelt i ett enda moment. Hela balkbenet väger endast 19 kg per sektion. 120 mm Double decking När systemet inte används parkeras det snabbt och säkert i taket med en patenterad infästning. I parkerat läge bygger systemet endast 120 mm i höjd. Fördelar FastLight har inga lösa delar och balkbenen parkeras enkelt och säkert i taket då systemet inte används. FastLight är justerbart i höjden och ger full lastbredd invändigt. Låg egenvikt. Endast 19 kilo per sektion. Optimalt utnyttjande av skåpet då paketet endast tar 120 mm bygghöjd i parkerat läge. FastLight ger fri inlastning med truck från sidan till andra planet på alla lastbärare med öppningsbar sida. Systemet har en lastkapacitet om 1500 kilo per balkben-sektion. Ny låsning som ger snabb fast- och urkoppling av balk samt säker parkering i takläget. FastLight ger effektivare körning då dubbel mängd gods kan transporteras. Systemet minskar risken för skadat gods eftersom man lastar i två plan och inte lastar gods på gods. Uppställt system Balkben i parkerat läge 10

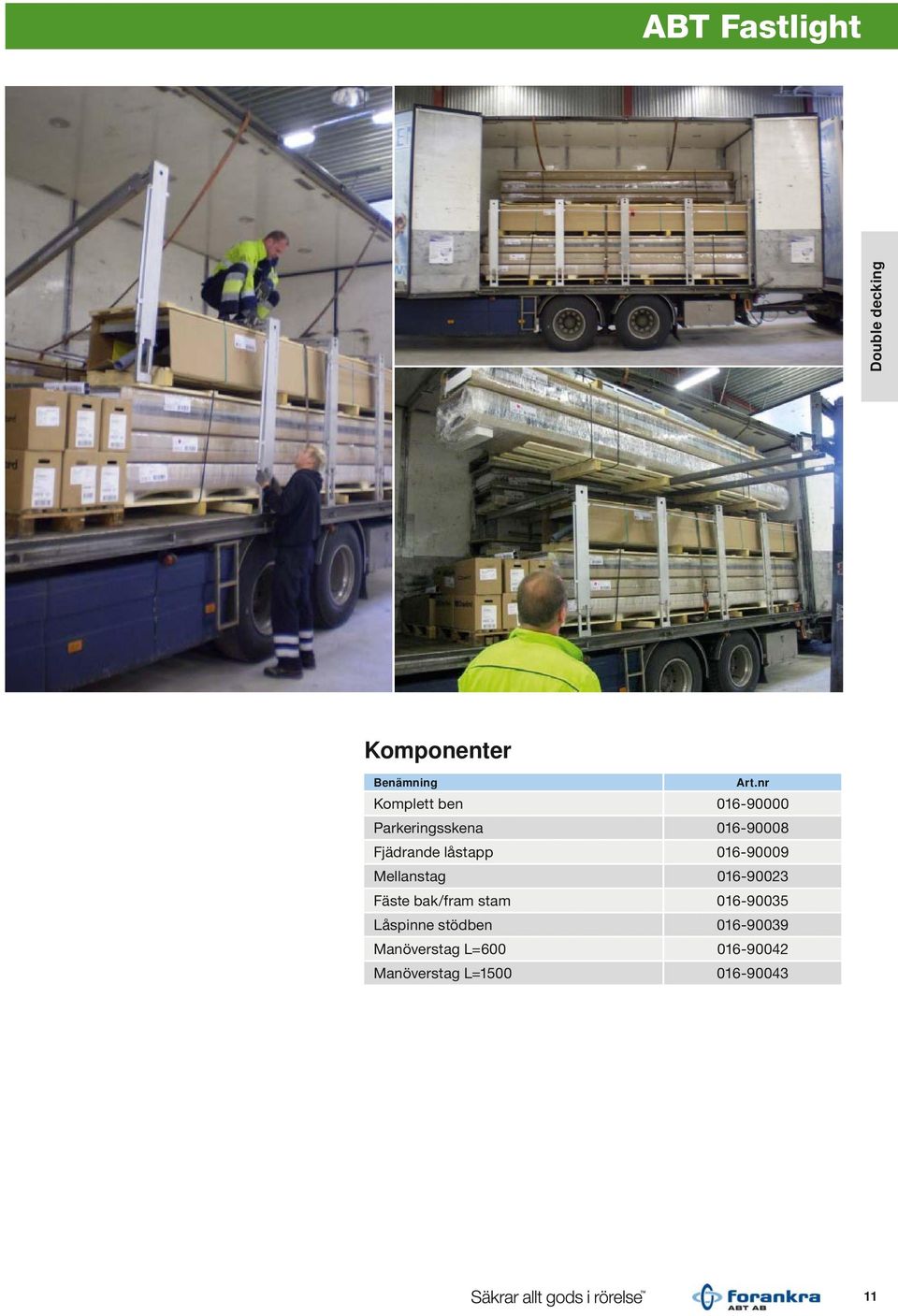

11 ABT Fastlight Double decking Komponenter Benämning Komplett ben Parkeringsskena Fjädrande låstapp Mellanstag Fäste bak/fram stam Låspinne stödben Manöverstag L= Manöverstag L=

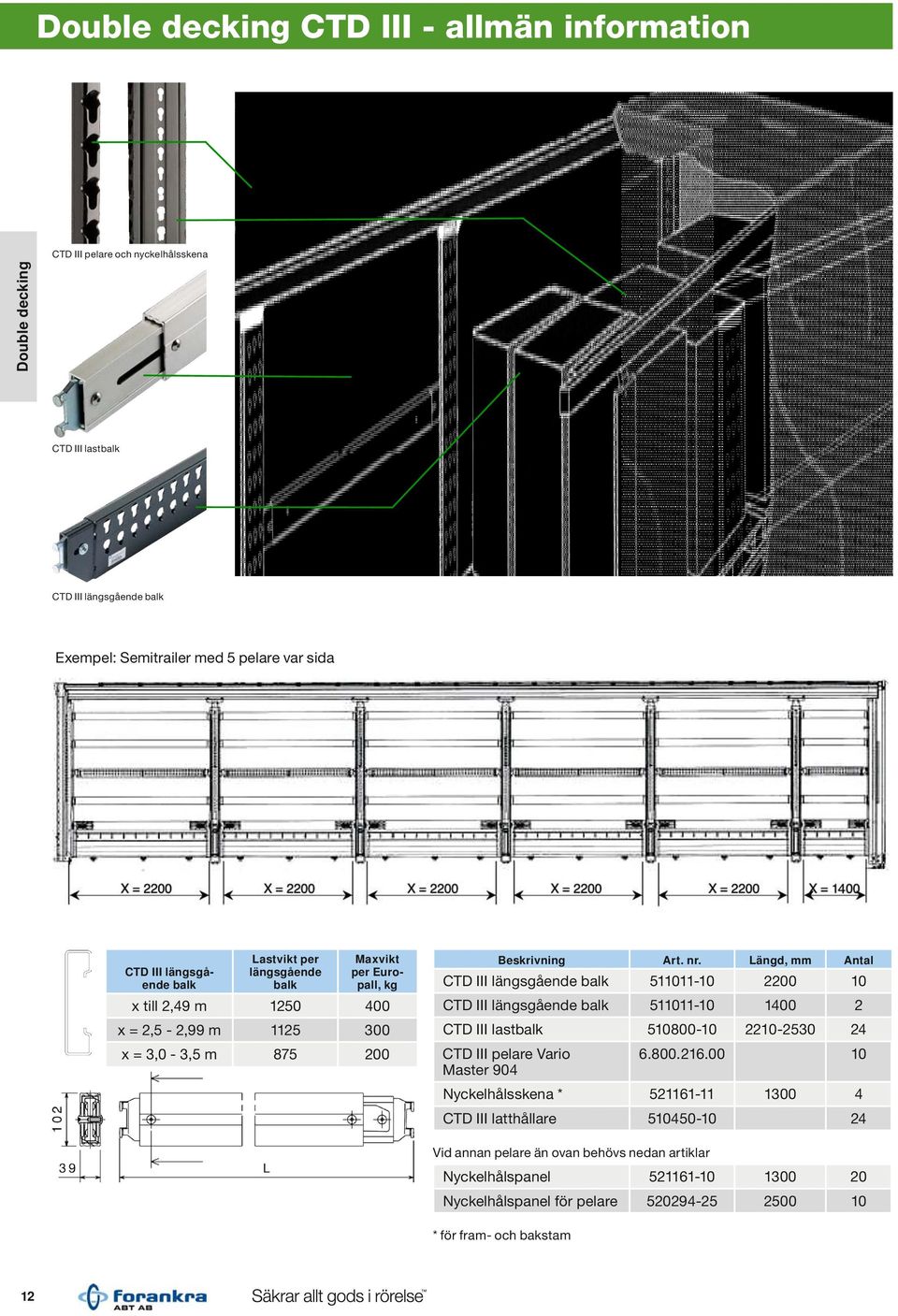

12 Double decking CTD III - allmän information Double decking Ctd III pelare och nyckelhålsskena CTD III lastbalk Ctd III längsgående balk Exempel: Semitrailer med 5 pelare var sida CTD III längsgående balk Lastvikt per längsgående balk Maxvikt per Europall, kg x till 2,49 m x = 2,5-2,99 m x = 3,0-3,5 m Beskrivning Art. nr. Längd, mm Antal Ctd III längsgående balk Ctd III längsgående balk CTD III lastbalk Ctd III pelare Vario Master Nyckelhålsskena * CTD III latthållare Vid annan pelare än ovan behövs nedan artiklar Nyckelhålspanel Nyckelhålspanel för pelare * för fram- och bakstam 12

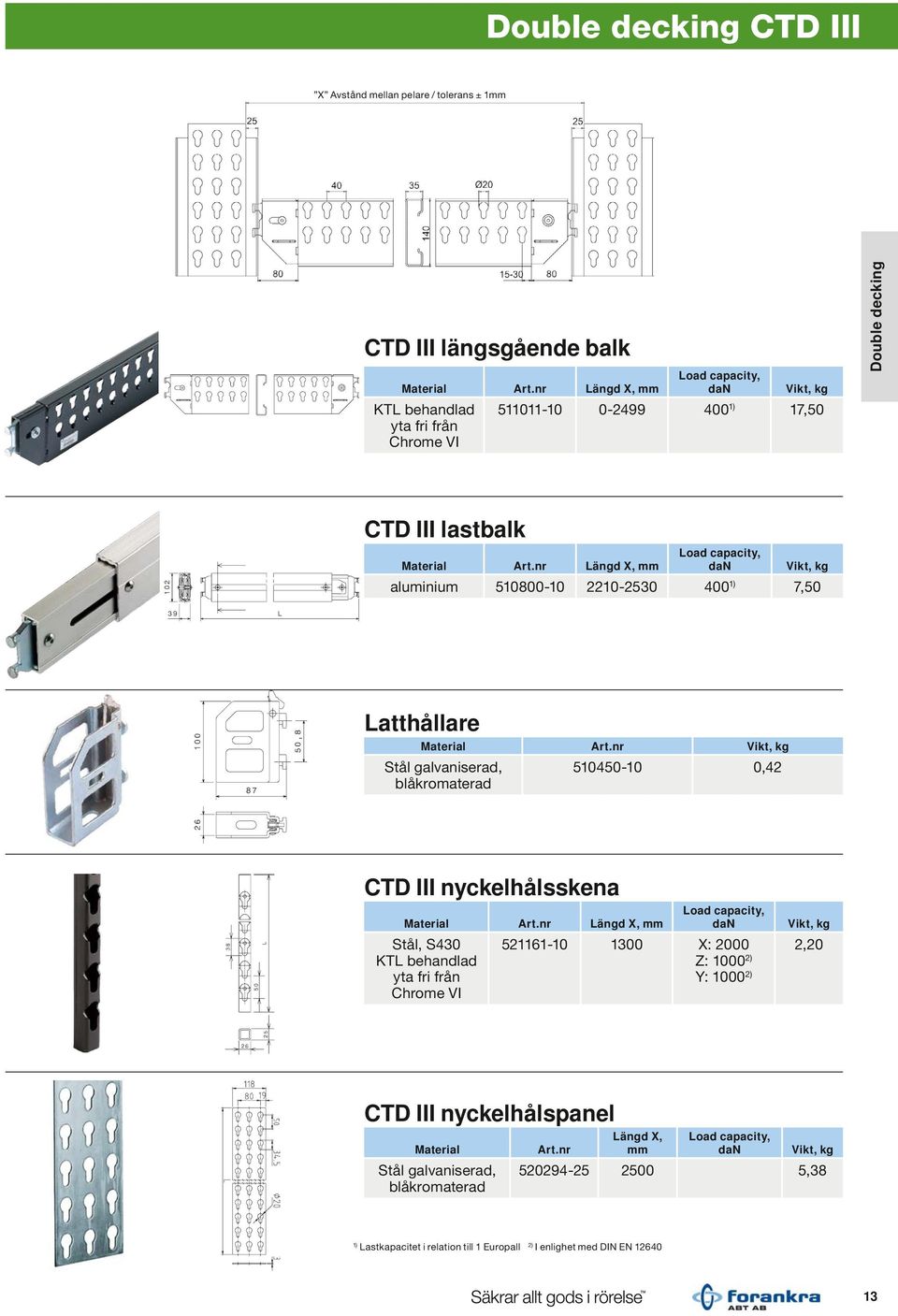

13 Double decking CTD III X Avstånd mellan pelare / tolerans ± 1mm CTD III längsgående balk Material Längd X, mm KTL behandlad yta fri från Chrome VI Load capacity, dan Vikt, kg ) 17,50 Double decking CTD III lastbalk Load capacity, Material Längd X, mm dan Vikt, kg aluminium ) 7,50 Latthållare Material Vikt, kg Stål galvaniserad, ,42 blåkromaterad CTD III nyckelhålsskena Load capacity, dan X: 2000 Z: ) Y: ) Material Längd X, mm Stål, S430 ktl behandlad yta fri från Chrome VI Vikt, kg 2,20 CTD III nyckelhålspanel Material Stål galvaniserad, blåkromaterad Längd X, Load capacity, mm dan Vikt, kg ,38 1) Lastkapacitet i relation till 1 Europall 2) I enlighet med DIN EN

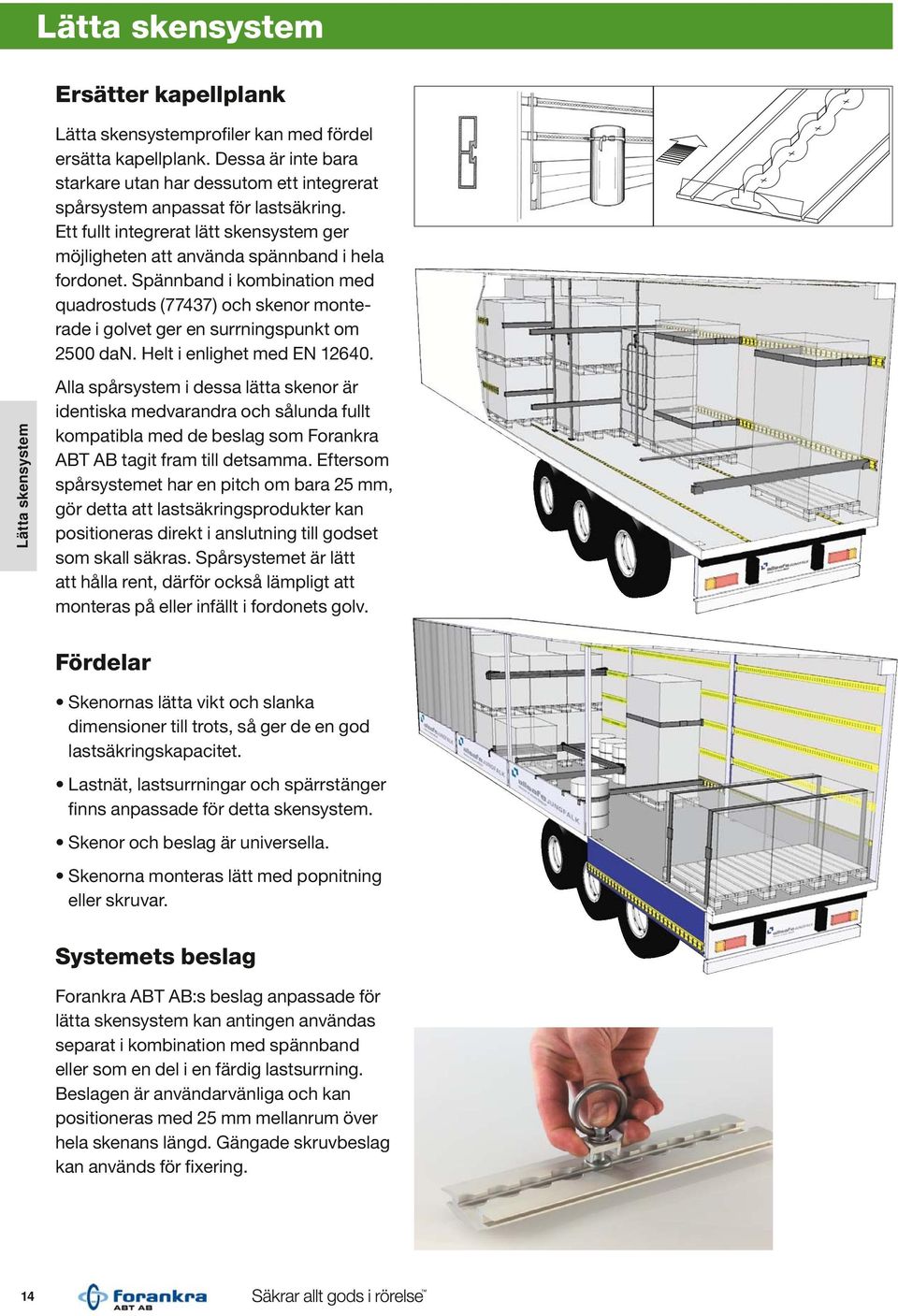

14 Lätta skensystem Ersätter kapellplank Lätta skensystemprofiler kan med fördel ersätta kapellplank. Dessa är inte bara starkare utan har dessutom ett integrerat spårsystem anpassat för lastsäkring. Ett fullt integrerat lätt skensystem ger möjligheten att använda spännband i hela fordonet. Spännband i kombination med quadrostuds (77437) och skenor mon terade i golvet ger en surrningspunkt om 2500 dan. Helt i enlighet med EN Lätta skensystem Alla spårsystem i dessa lätta skenor är identiska medvarandra och sålunda fullt kompatibla med de beslag som Forankra ABT AB tagit fram till detsamma. Eftersom spårsystemet har en pitch om bara 25 mm, gör detta att lastsäkringsprodukter kan posi tio neras direkt i anslutning till godset som skall säkras. Spårsystemet är lätt att hålla rent, därför också lämpligt att monteras på eller infällt i fordonets golv. Fördelar Skenornas lätta vikt och slanka dimensioner till trots, så ger de en god lastsäkringskapacitet. Lastnät, lastsurrningar och spärrstänger finns anpassade för detta skensystem. Skenor och beslag är universella. Skenorna monteras lätt med popnitning eller skruvar. Systemets beslag Forankra ABT AB:s beslag anpassade för lätta skensystem kan antingen användas separat i kombination med spännband eller som en del i en färdig lastsurrning. Beslagen är användarvänliga och kan posi tio neras med 25 mm mellanrum över hela skenans längd. Gängade skruvbeslag kan används för fixering. 14

15 Lätta skensystem Lätta skensystem Lätta skensystem för direktmontering eller infällning Speciellt framtagna skenor för skåpbilar och lätta lastbilar. Kan monteras såväl på vägg som i golv. Halvskålade profiler för direktmontering Monteras direkt på vägg eller golv. Den halvskålade designen underlättar i- och urlastning samt är skonsam mot godset. Lätta skensystem i högkvalitativ aluminiumlegering Extra starkt skensystem anpassade för säkra handikapp transporter. Lätta skensystem för infällning Särskilt lämpliga för att fällas in i fordonets golv. Skenorna hindrar inte vid i- eller urlastning. Spårsystemet är öppet och lätt att hålla rent. Lätta skensystem för lämsidor Kan monteras på toppen av lämprofiler. Finns även med spårsystem på såväl topp som insida. Lätta skensystem i stål Ett billigare alternativ till aluminiumskenor. Kan svetsas fast, t ex inuti stålcontainrar och har samma spårsystem, det vill säga 25 mm pitch, som aluminiumskenan. AJ-system tracks light Dessa varianter av lätta skensystem - profiler är lämpliga i många situationer. Om de mon teras med M5 10,9 skruvar med 75 mm avstånd och kombineras med Forankra ABT AB:s beslag, ger det en säker surrnings kapacitet om: Z Y Single stud 600 dan 300 dan Double stud 800 dan 800 dan Kombinerat med double stud ger dessa skenor en lastsäkring som efterföljer tysk standardnorm DIN samt den Europeiska standard normen EN Föreskriven lastsäkringsnorm är 800 dan. Som jämförelse, så ger lätta skensystemprofiler standard (t ex 71209, 71223, osv), om monterade med skruvar M6 10,9 med 75 mm avstånd en säker surrnings kapacitet om: Z Y Single stud 900 dan 400 dan Double stud 1000 dan 1000 dan Quadro stud 1000 dan 1000 dan De lätta skensystemprofilerna (standard) kan även användas som lastsäkring som efterföljer DIN75410/EN Föreskriven lastsäkringsnorm är 1000 dan. Ovan nämnd arbetande belastning kan endast nås genom att tillräcklig belastning överförs till den konstruktion som skenorna är monterade på. 15

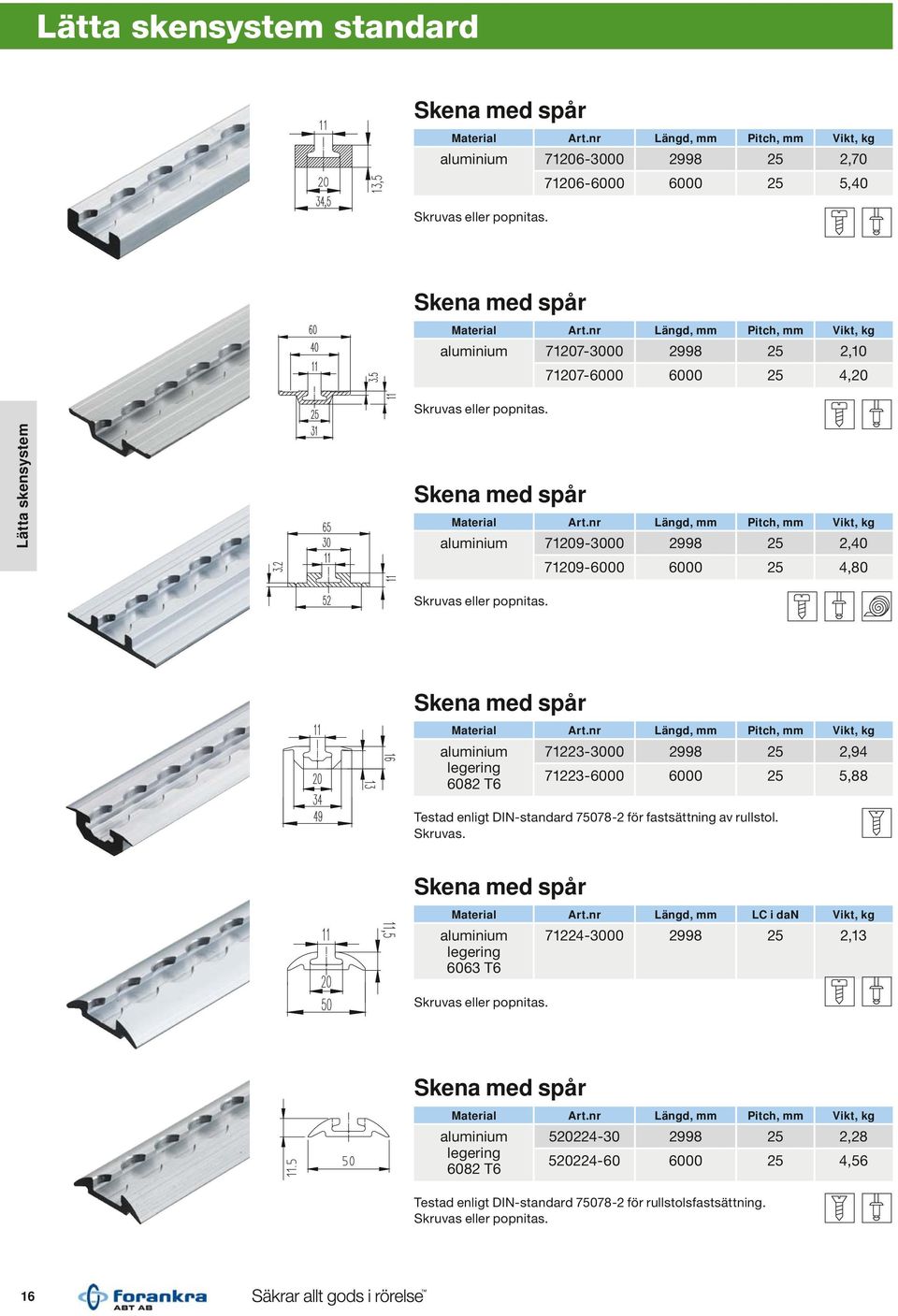

16 Lätta skensystem standard Skena med spår Material Längd, mm Pitch, mm Vikt, kg aluminium , ,40 Skruvas eller popnitas. Skena med spår Material Längd, mm Pitch, mm Vikt, kg aluminium , ,20 Skruvas eller popnitas. Lätta skensystem Skena med spår Material Längd, mm Pitch, mm Vikt, kg aluminium , ,80 Skruvas eller popnitas. Skena med spår Material Längd, mm Pitch, mm Vikt, kg aluminium legering 6082 T , ,88 Testad enligt DIN-standard för fastsättning av rullstol. Skruvas Skena med spår Material Längd, mm LC i dan Vikt, kg aluminium legering 6063 T6 Skruvas eller popnitas ,13 Skena med spår Material Längd, mm Pitch, mm Vikt, kg aluminium legering 6082 T , ,56 Testad enligt DIN-standard för rullstolsfastsättning. Skruvas eller popnitas 16

17 Lätta skensystem light, pitch 25,4 & stål Pitch 20 mm Skena med spår Material Längd, mm Pitch, mm Vikt, kg aluminium ,65 Lika som men med tunn botten. Skruvas eller popnitas ,30 Skena med spår, pitch 25,4 mm Material Längd, mm Pitch, mm Vikt, kg aluminium legering 6082 T ,4 2, ,4 5,40 Lätta skensystem Godkänd för flygindustrin. Skruvas Skena med spår, pitch 25,4 mm Material Längd, mm Pitch, mm Vikt, kg aluminium legering 6082 T6 Godkänd för flygindustrin. Skruvas ,4 2, ,4 4,80 Skena med spår Material Längd, mm Pitch, mm Vikt, kg stål QSTE 420 obehandlad galvaniserat stål, blåkroma terad , , , , , , , ,84 17

18 Rubrik System JF JFS Skena Material Längd, mm Vikt, kg aluminium , ,50 AJ Skena Lätta skensystem Material Längd, mm Vikt, kg aluminium , ,40 JFS Förankringshandtag Material stål, galvaniserad, blåkromaterad Längd, mm X: 25 Y: 24 Z: 22 Vikt, kg 0,65 Material stål, galvaniserad, blåkromaterad Längd, mm X: 45 Y: 24 Z: 22 Vikt, kg 0,70 Material stål, galvaniserad, blåkromaterad Längd, mm X: 35 Y: 24 Z: 22 Vikt, kg 0,68 18

19 Beslag Rubrik Surrningsstyrka (Lashing Capacity LC) i dan enligt EN = brottstyrka i dan 2 Quadrostud Material LC i dan, rakt drag Vikt, kg galvaniserat stål ,42 Quadrostud för nyckelhål Material LC i dan, rakt drag Vikt, kg svartlackerat stål (71209, 71224) 2000 (520224) 0,34 Double studs (Lashing Capacity - LC) Material LC i dan, rakt drag Vikt, kg galvaniserat stål ,11 Double studs Material LC i dan, rakt drag Vikt, kg galvaniserat stål ,16 Lätta skensystem Double studs Material LC i dan, rakt drag Vikt, kg galvaniserat stål ,16 Single stud Material LC i dan, rakt drag Vikt, kg galvaniserat stål, aluminiumfäste ,05 Automotive fitting med plasthus Material LC i dan, rakt drag Vikt, kg galvaniserat stål, aluminiumfäste ,06 Skruvbeslag med M8 mutter Material LC i dan, rakt drag Tapplängd x, mm Vikt, kg galvaniserat stål , , ,04 Skruvbeslag med M10 mutter Material LC i dan, rakt drag Tapplängd x, mm Vikt, kg galvaniserat stål , , , ,08 19

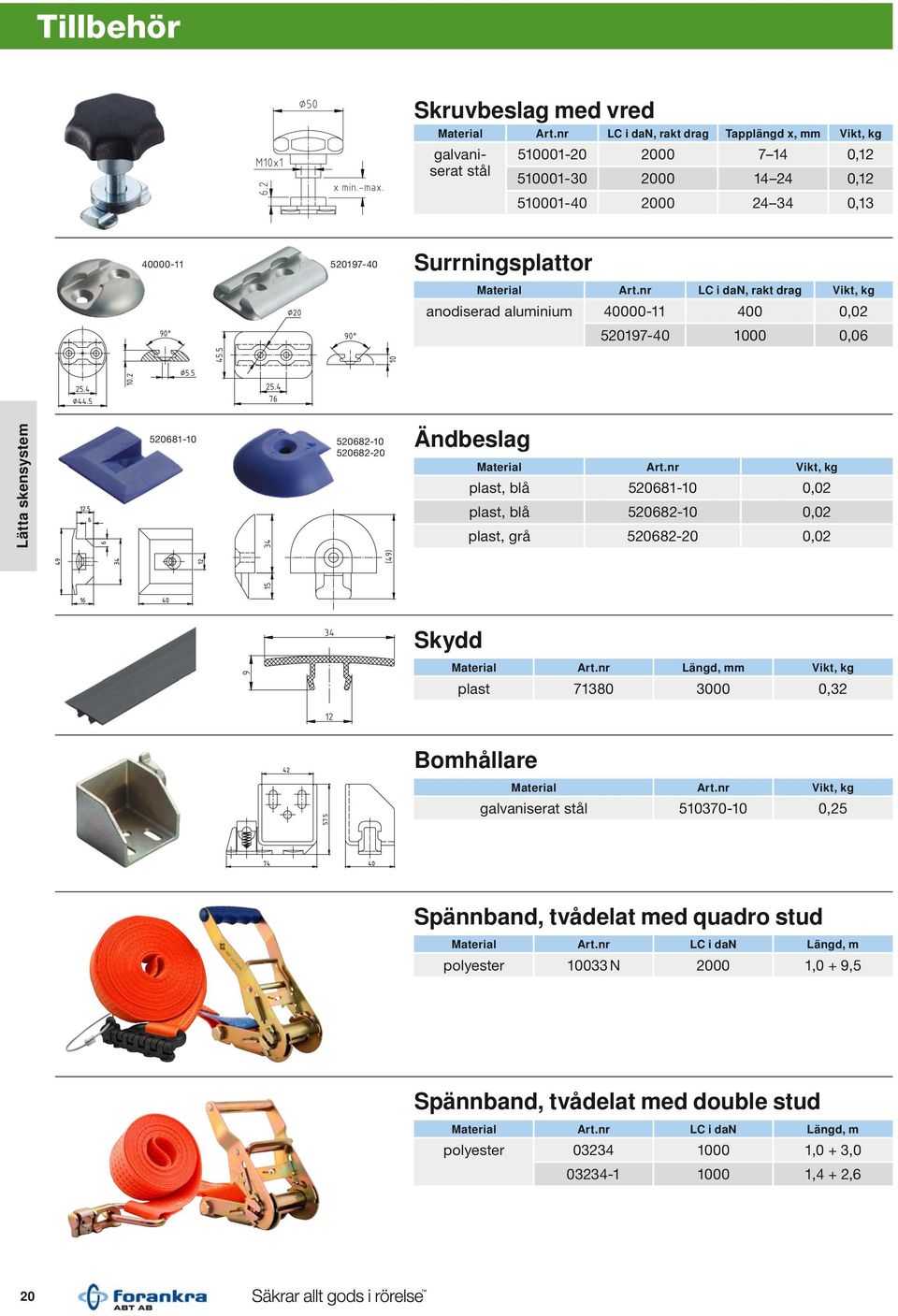

20 Rubrik Tillbehör Skruvbeslag med vred Material LC i dan, rakt drag Tapplängd x, mm Vikt, kg galvaniserat stål , , , Surrningsplattor Material LC i dan, rakt drag Vikt, kg anodiserad aluminium , ,06 Lätta skensystem Ändbeslag Material Vikt, kg plast, blå ,02 plast, blå ,02 plast, grå ,02 Skydd Material Längd, mm Vikt, kg plast ,32 Bomhållare Material Vikt, kg galvaniserat stål ,25 Spännband, tvådelat med quadro stud Material LC i dan Längd, m polyester N ,0 + 9,5 Spännband, tvådelat med double stud Material LC i dan Längd, m polyester ,0 + 3, ,4 + 2,6 20

21 Handikappfordon Rubrik TÜV-godkänd surrning av rullstol (sammanställs med DIN 75078) Rullstolar lastsäkras med hjälp av fyra surrningar i golvskenorna. Beslagen i golvskenorna är anpassade för detsamma som i det lätta skensystemet från Forankra ABT AB. Passageraren skall säkras med en separat surrning. Alla surrningar är justerbara i längd. Rullstolsramper Rullstolsrampen är gjord av högkvalitativ aluminium och dess yta är mattborstad. Rampen har breda sarger på var sida för att förhindra rullstolen från att spåra ur. Ramperna är förbundna med en rostfri stålprofil vilken fixerats på fordonets golv. Ramperna är ihopfällbara och säkras i en horisontell position vid transport. Konstruktionen är smidig och lättarbetad. Lätta skensystem 21

22 Rubrik Handikappfordon Pitch 20 mm Skena med spår Material Längd, mm Pitch, mm Vikt, kg aluminium legering 6082 T , , ,56 Testad i överensstämmelse med DIN för lastsäkring av rullstol. Skruvas. Lätta skensystem Skena med spår Material Längd, mm Pitch, mm Vikt, kg aluminium legering 6082 T , , ,58 Testad i överensstämmelse med DIN för lastsäkring av rullstol. Skruvas. Skena med spår, pitch 25,4 mm Material Längd, mm Pitch, mm Vikt, kg aluminium F ,4 1, ,4 2, ,4 4,56 Testad i överensstämmelse med DIN för lastsäkring av rullstol. Skruvas. Skena med spår, pitch 25,4 mm Material Längd, mm Pitch, mm Vikt, kg aluminium ,4 2, ,4 3, ,4 6,00 Testad i överensstämmelse med DIN för lastsäkring av rullstol. Skruvas. Rullstolsramp Material Längd, mm Pitch, mm Vikt, kg ,6 22

23 Handikappfordon Rubrik OBS! Alla fordon där transport av rullstolar förekommer måste uppfylla föreskrifterna i VVFS 2003:22 kap 40. Sedan 2004 måste alla fasthållningsanordningar för rullstolar genomgå och klara ett dynamiskt prov enligt gällande krav i VVFS 2003:22 kap 33. Rullstolssurrning med dubbelkrok Rullstolssurrning avsedd för fasthållning av rullstol under transport. Surrning med dubbelkrok används i de fall då fordonet är utrustat med surrningsöglor i golvet. Långdel försedd med draghandtag för snabb och enkel försträckning av spännband innan inspänning med spännare påbörjas. Har testats och godkänts av SP enligt gällande direktiv från Trafikverket. Material Bandbredd, mm Längd, m polyester RS ,1 + 0,8 Rullstolssurrning med enkelkrok Rullstolssurrning avsedd för fasthållning av rullstol under transport. Surrning med dubbelkrok används i de fall då fordonet är utrustat med surrningsöglor i golvet. Långdel försedd med draghandtag för snabb och enkel försträckning av spännband innan inspänning medspännare påbörjas. Har testats och godkänts av SP enligt gällande direktiv från Trafikverket. Lätta skensystem Material Bandbredd, mm Längd, m polyester RS ,1 + 0,8 Rullstolssurrning med airlinebeslag Rullstolssurrning avsedd för fasthållning av rullstol under transport. Surrning med dubbelkrok används i de fall då fordonet är utrustat med surrningsöglor i golvet. Långdel försedd med draghandtag för snabb och enkel försträckning av spännband innan inspänning med spännare påbörjas. Har testats och godkänts av SP enligt gällande direktiv från Trafikverket. Material Bandbredd, mm Längd, m polyester RS ,1 + 0,8 Rullstolssurrning med liggande enkelkrok Rullstolssurrning avsedd för fasthållning av rullstol under transport. Surrning med dubbelkrok används i de fall då fordonet är utrustat med surrningsöglor i golvet. Långdel försedd med draghandtag för snabb och enkel försträckning av spännband innan inspänning med spännare påbörjas. Har testats och godkänts av SP enligt gällande direktiv från Trafikverket. Material Bandbredd, mm Längd, m polyester RS ,2 + 1,4 23

24 Rubrik Handikappfordon Rullstolssurrning med kamlås Rullstolssurrning med kamlås avsedd för fasthållning av rullstol under transport. Surrning med dubbelkrok används i de fall då fordonet är utrustat med surrningsöglor i golvet. Långdel försedd med draghandtag för enkel inspänning. Brottstyrka minimum 500 kg Komplett längd med beslag 1,2 meter. Lätta skensystem Material Bandbredd, mm Längd, m polyester KV ,2 + 1,0 Rullstolssurrning med spännare Rullstolssurrning med spännare avsedd för fasthållning av rullstol under transport. Surrning med dubbelkrok används i de fall då fordonet är utrustat med surrningsöglor i golvet. Långdel försedd med draghandtag för enkel försträckning av spännband innan inspänning med spännare påbörjas. Brottstyrka minimum 500 kg. Komplett längd med beslag 1,2 meter. Material Bandbredd, mm Längd, m polyester KV ,2 + 1,0 24

25 Klädtransportsystem Maximerar utnyttjandet av lastutrymmet. Klädstängerna kan hängas nästan direkt under taket tack vare ändtappens design. Även den teleskoperande delen av klädstången kan belastas, vilket gör att hela bredden av lastutrymmet kan utnyttjas. Klädstången kan fås med ändtapp av stål eller plast. Den kan belastas med upp till 250 kg vid jämnt fördelad last. Skenor och balkar Nyckelhålspaneler i aluminium Nyckelhålspanelerna kan användas för klädtransport, double decking och för lastsäkring. De är tillverkade i tålig lättviktsaluminium som är anodiserad och har en godstjocklek om 2,5 mm. Den nedre delen är ostansad för att skydda lasten mot skador. Till nyckelhålspanelerna finns även: Double decking-balkar för skapande av ett övre lastplan. Spärrbommar för förstängning av last. 25

26 Klädtransportsystem Nyckelhålspanel Kontakta vår säljavdelning för information! Nyckelhålsskena Material Storlek, mm Vikt, kg galvaniserat stål nyckelhålstorlek 34 x 22 mm galvaniserat stål nyckelhålstorlek 30 x 15 mm , E ,0 Skenor och balkar Skruvas eller popnitas. Nyckelhålsskena, vertikal Material Storlek, mm Vikt, kg galvaniserat stål V ,0 Skruvas eller popnitas. Universalskena 25 mm hål, blank galvad Material Tjocklek, mm Längd, mm Vikt, kg galvaniserat stål 71219V 2, ,9 26

27 Klädtransportsystem Klädstång med ändbeslag i plast för nyckelhålspanel/ GTS-panel Material Load capacity, dan (jämt fördelat) Längd, mm Vikt, kg stål ,0 Med överfallsliggare och kardborreband. Andra längder mot önskemål. Klädstång med ändbeslag i stål för nyckelhålspanel/ skena Material Load capacity, dan Längd, mm Vikt, kg (jämt fördelat) stål ,0 Med överfallsliggare och kardborreband. Anpassad för nyckelhål 34 x 22 mm. Klädstången finns i variant med mindre ändtapp anpassad för E (nyckelhål 30 x 15 mm). Skenor och balkar Klädstång med ändbeslag i stål för universalskena 71219V Material Load capacity, dan Längd, mm Vikt, kg (jämt fördelat) stål ,0 Med överfallsliggare och kardborreband. Andra längder mot önskemål. Spärr-/ lastbalk för nyckelhålspanel/ skena Material Load capacity, dan Längd, mm Vikt, kg (jämt fördelat) stål ,2 Anpassad för nyckelhål 34 x 22 mm. 27

28 Lastlåsskenor Kombiskena 25 mm hål, blank galvad Material Tjocklek, mm Längd, mm Vikt, kg galvaniserat stål 71210X 3, , M 2, , , ,7 Universalskena 25 mm hål, blank galvad Material Tjocklek, mm Längd, mm Vikt, kg galvaniserat stål 71219V 2, ,9 Universalskena flat 25 mm hål, blank galvad Material Tjocklek, mm Längd, mm Vikt, kg galvaniserat stål , ,0 Skenor och balkar Kombiskena flat 25 mm hål, blank galvad Material Tjocklek, mm Längd, mm Vikt, kg galvaniserat stål 71132X 2, ,5 Kombiskena 25 mm hål, aluminium Material Tjocklek, mm Längd, mm Vikt, kg aluminium , , , ,08 Rundhålsskena med nodge, blank galvad Material Tjocklek, mm Längd, mm Vikt, kg galvaniserat stål , ,86 28

29 Lastlåsskenor Ändkil Material Längd, mm plast Vertikalskena Material Tjocklek, mm Längd, mm Vikt, kg stål , ,3 Omega-skena för vinsch Material Tjocklek, mm Längd, mm Vikt, kg stål Space-skena Material Tjocklek, mm Längd, mm Vikt, kg aluminium ,81 Skenor och balkar Rundjärnstriangel för Space-skena Material Brottstyrka, kg stål Genom att använda vinsch ABT Omega (06500) tillsammans med Omega-skenan för man ett mycket flexibelt system för bandspänning. Eftersom beslaget (03007) löper nere i Space-skenan stjäl lastsäkringen inget utrymme. 29

30 Last-/spärrbalkar Lastbalk / spärrbalk Kan levereras måttbeställd. Material Längd, mm Vikt, kg aluminium/stål , Bomhållare Material Vikt, kg stål ,39 Rund spärrbalk, diameter 32 mm Fast ena sidan, fjädrande andra. Kan levereras måttbeställd. Material Specifikation Längd, mm Vikt, kg stål 19 mm tapp ,3 24 mm tapp , måttbest. Skenor och balkar Rund spärrbalk, diameter 42 mm Material Specifikation Längd, mm Vikt, kg stål 24 mm tapp ,0 Säkringsbalk AFB Reglerbar i mitten. Material Längd, mm Vikt, kg aluminium ,5 Säkringsbalk lågprofil Delbar i mitten, spänndel i var ände. Material Längd, mm Vikt, kg aluminium ,2 Bomhållare AFB Material Vikt, kg stål ,9 30

31 Vinschband Reservband med dubbelkrok Band med dubbelkrok och rakt avkapat i andra ändan. Används som reservband för vanliga spännband typ ABT Classic. Kan även användas ihop med ABT vinschar. Band tillverkat i polyester och krok i stål med krom 6-fri galvanisering. Märkning och utförande i enlighet med SS-EN Band kan också levereras med LC 2500 kg. Material Längd, m Brottstyrka, kg LC, dan polyester 08021N 9, , Reservband med dubbelkrok Band med dubbelkrok och sytt öga i andra ändan. Används som reservband för vinschar där fast montage önskas. Band tillverkat i polyester och krok i stål med krom 6-fri galvanisering. Märkning och utförande i enlighet med SS-EN Band kan också levereras med LC 2500 kg. Material Längd, m Brottstyrka, kg LC, dan polyester Reservband med deltaring Band med triangel och sytt öga i andra ändan. Förstärkt triangel med extra tyngd för att underlätta vid överkastning av band på t ex timmerbilar. Används som reservband för vinschar där fast montage önskas. Band tillverkat i polyester och d-ring i stål. Märkning och utförande i enlighet med SS-EN Band kan också levereras med LC 2500/3000 dan. Material Längd, m Brottstyrka, kg LC, dan polyester 08029N Vinschar & surrningsfästen 31

32 Vinschar Vinsch ABT med U-fäste ABT Vinschen är en av marknadens absolut vanligaste och återfinns på de flesta fordon. Vinschen är enbart avsedd för bandspänning och det är inte möjligt att magasinera band på vinschen då det inte används. Används ihop med spännverktyg eller Bandbredd, mm Brottstyrka, kg LC, dan Kombivinsch Denna kombivinsch har en robust konstruktion och används för att spänna band (som kan magasineras på vinschen då det inte används). Invevning av band sker med vev som kan monteras på såväl höger som vänster sida. Inspänning av band sker med spännstång. Bandbredd, mm Brottstyrka, kg LC, dan Vinsch ABT Omega Samma utförande som ABT Vinsch men med fäste för Omegaskena. Används ihop med spännverktyg eller Bandbredd, mm Brottstyrka, dan LC, dan A-vinsch ABT Utförande Bandbredd, mm Brottstyrka, dan LC, dan för 25 mm hexagon A för 25 mm hexagon A för 28 mm hexagon A Vinschar & surrningsfästen Vinsch ABT 100 Vinsch ABT 100. En kraftig magasinerbar vinsch som klarar av bandbredder upp till 100 mm. Utförande med U-fäste. Bandbredd, mm Brottstyrka, kg LC, dan

33 Spännverktyg Spännverktyg med U-fäste, 28 mm Spännverktyg avsedd för användning ihop med vinsch 06000/06500 samt A-6 / har hylsa passande 28 mm hexagonmutter och är tillverkad i extra kraftigt utförande för lång hållbarhet. 28 mm Spännverktyg med U-fäste, 28 mm Prisvärt spännverktyg avsedd för användning ihop med vinsch 06000/06500 samt A-6/ har hylsa passande 28 mm hexagon mutter. 28 mm Spännverktyg med U-fäste, 25 mm Spännverktyg i extra kraftigt utförande är avsedd för användning ihop med vinschar med mindre mutter än standard ABT vinschar, t ex äldre vinchar. Spännverktyg har hylsa passande 25 mm hexagonmutter. 25 mm Spännstång Kombi Spännstång i lackerat stål avsett för användning ihop med ABT Kombivinsch samt A-5 och A Spännverktyg Spännverktyg 20010A är avsett för användning ihop med trailersurrning ABT Utförande i galvaniserat stål med fingerformat handtag för att skapa ett bättre grepp vid inspänning A Spännhandtag Spännhandtag för spännare som saknar inspännings handtag Fjäder till bandvinsch A-5 A-5-1 Vinschar & surrningsfästen Handtag till bandvinsch A-5 A-5-2 Inkluderar handtag, ring och låsning. 33

34 Surrningsfästen Surrningsstyrka (Lashing Capacity LC) i dan enligt EN = brottstyrka i dan 2 Krok, ram A B C D LC, dan Vikt, g Krok, flak A B C D LC, dan Vikt, g Förankringsögla A B C D LC, dan Vikt, g AF AF Förankringsögla A B C D LC, dan Vikt, g AF AF , Vinschar & surrningsfästen Surrningsögla, nedsänkt A B C D LC, dan Vikt, g Surrningsögla, nedsänkt A B C D LC, dan Vikt, g V Surrningsögla, nedsänkt A B C D LC, dan Vikt, g ,

35 Surrningsfästen Surrningsögla, nedsänkt A B C D LC, dan Vikt, g , Surrningsfäste A B C D LC, dan Vikt, g SF Förankringsplatta A B C D LC, dan Vikt, g ,2 44,5 44, Förankringsplatta, dubbel A B C D LC, dan Vikt, g , Surrningsögla A B C D LC, dan Vikt, g V V Surrningsögla A B C D LC, dan Vikt, g V Surrningsögla A B C D LC, dan Vikt, g Surrningsögla A B C D LC, dan Vikt, g Vinschar & surrningsfästen 35

36 PRT Rollertrack-system Gör tung last lättare 1 2 Ett system anpassat för i och urlastning av aircargo-pallar och ULD-containers. Det höj- och sänkbara rollertracksystemet kan installeras i trailer- och lastbilsgolv, har en lyfthöjd upp till 13 mm och kan lyfta kg mixad last. Vid montering på fast golv bygger rollertracksystemet mellan 55 68,5 mm i höjd. 3 4 Kontrollboxen i rostfritt stål (monteras externt) ger möjlighet till att manövrera sektionerna separat. PRT Rollertrack och Skate Rollertracksystemet finns med förstärkt topp-platta som alternativ, för användning med pallyftare. Rollertracksystemet är försett med fail safe auto down -funktion (fungerar med QEV/Quick exhaust valve). Rollertracksystemet Mark 21 med Twin rollers behöver 20 % mindre kraft för att flytta en fullastad ULD-container jämfört med standardsystemet. 5 6 Mark 21:s unika design med mindre öppning för hjulen reducerar nedsläppet av smuts och skräp till skenan med upp till 30 %, vilket förenklar underhållet och ökar livslängden på luftkudden. Rollers upp Rollers ner rollertracksystem används dagligen på alla större flygplatser världen över. 36

37 PRT Rollertrack-system Skensystem Specifikation 5 mm flat förstärkt, rullbredd 50 mm MK454 3,2 mm quick release, rullbredd 50 mm MK456 3,2 flat floor support, rullbredd 50 mm MK4T2 5 mm flat förstärkt/floor support, rullbredd 50 mm MK4T4 5 mm flat förstärkt, rullbredd 100 mm MK854 3,2 mm quick release, rullbredd 100 mm MK856 3,2 flat floor support, rullbredd 100 mm MK8T2 5 mm flat förstärkt/floor support, rullbredd 100 mm MK8T4 5 mm flat förstärkt/twinrollers MK2154 3,2 mm quick release twinrollers MK2166 3,2 flat floor support twinrollers MK21T6 5 mm flat förstärkt/floor support twinrollers MK21T4 5 mm flat förstärkt/floor support twinrollers lågprofil MK24T4 TILLBEHÖR Specifikation Air control box EU-version, B300xH200xD160 mm Pressure protection valve kit, 80 psi/5,4 bar Trycktank 37 l Installationskit, 1 sektion upp till 16 m Installationskit, 2 sektioner upp till 16 m Installationskit, 3 sektioner upp till 16 m Installationskit, 4 sektioner upp till 16 m Pallstopp AE-AQ AE-PPVKIT-80 AE-RESKIT-S AE-IKIT-AQ1160 AE-IKIT-AQ2160 AE-IKIT-AQ3160 AE-IKIT-AQ4160 AC-PSFU PRT Rollertrack och Skate 37

38 Skate skensystem Gör tung last lättare 1 2 Skate skensystem används till såväl pallat som opallat gods vid i- och urlastning. Ingen kraftkälla behövs. Lasten står fixerad under transport. Systemet utgörs av manuellt hanterade rollings skates som löper i speciella nedsänkta skenor i lastbilsgolvet och kan eleveras upp till 20 mm. 3 4 PRT Rollertrack och Skate Det finns 30 olika storlekar, med kapacitet upp till 3,5 ton och längd upp till 4 m. Systemet ger maximalt utnyttjande av lastutrymmet och minimalt med transportskador. Underhållet är minimalt då systemet är självstädande. Väl anpassat för hantering av tunnor, pappers rullar och annat svårhanterligt gods. Skate- och Tracksystemet är försett med bromsstoppar såväl fram som bak för säker hets skull (se bild 5 och 6). 5 6 Skate upp Skate ner 38

39 Skate skensystem Alla uppsättningar av Skate skensystem består av 2 skenor och 2 multifunktionella höglyftande mekaniska handtag. Skensystem, manuella Specifikation Lyftkapacitet, ton 1200 mm högt system SK-HDMAX 120 3, mm låglyftsystem SK-LL200 2, mm låglyftsystem SK-LL150 2, mm låglyftsystem SK-LL120 2, mm låglyftsystem SK-LL100 2,5 900 mm låglyftsystem SK-LL090 2,5 600 mm låglyftsystem SK-LL060 2,5 Slitstarka låglyftsystem. Specifikation Lyftkapacitet, ton 12 rullar, sidrulls skensystem SK-HD12012RSR 2,5 (i alu.skena) 1200 mm SK-HD120 3, mm, 16 rullar SK-HD12016RSR 2,5 (i alu.skena) Hydrauliska skenor 20 tons kapacitet. Endast kapacitetsskenor. Alla uppsättningar består av 2 convexors 2, manöverhandtag, dragkrok och lyftkrok för att koppla bort förlängning. Specifikation Lyftkapacitet, ton 1200 mm transportbandsuppsättning SK-HYOM mm transportbandsuppsättning SK-HYOM60 10 Slitstark hydraulisk skena. För belastning upp till 20 ton. Specifikation 3 mm tjock, galvaniserad 903 stål med 3 criz rostfritt stålinlägg (3 mm), 7 m SK-TRST3-700HD Flyttbar slitstark box-skena med 3 criz rostfrit stålinlägg (3 mm), 2 m SK-HYD-PHD Box-skena i singel form, 3 m/del, med 3 criz rostfritt stålinlägg (3 mm) SK-HYD-PORT3HD Kapacitetsskenor och förlängningspar Systemet består av 2 förlängningsbara transportband och 1 lyftkrok för att koppla bort förlängningen. Specifikation Lyftkapacitet, ton 1200 mm transportbands förlängningspar SK-HYDEXT mm transportbands förlängningspar SK-HYDEXT60 20 Standardskena För permanent installation i fordon/fabriksgolv. Stålskena med 22 ton maxviktbelastning. För last max 5 ton. PRT Rollertrack och Skate Specifikation Lyftkapacitet, ton 3 mm tjock galvanite 903 stål, 7 m SK-TRHTST ,5 Kombiskena 3,5 mm galvaniserad, 7 m SK-TRST35C-7 3,5 För flyttbar avbalkning. Galvaniserad. För last upp till 5 ton. Specifikation Box skena i singel form, 2 m/par SK-HYD-PORT 2 Box skena i singel form, 3 m/par SK-HYD-PORT 3 I par, 2 m. Andra sidor vid förfrågan. Skenbredd totalt 0,635 m SK-HYD-BOXT Kloss Specifikation 2-vägs justerbar. Antiglid-yta av polyuretan. SK-CHOCK-FE 39

40 Aluminiumprofiler Aluminiumrör Behandling Mått, mm Vikt/m Lagerlängd, mm oeloxerad ,4 62 2, oeloxerad ,6 62 2, oeloxerad ,0 62 2, oeloxerad ,5 62 2, Kan även levereras i önskad längd. Innerprofil till EKE114M. Behandling Mått, mm Vikt/m Lagerlängd, mm oeloxerad XTR , Kantlist & sparklist Behandling Mått, mm Vikt/m Lagerlängd, mm eloxerad E , E 250 1, E2, , Sparklist Behandling Mått, mm Vikt/m Lagerlängd, mm eloxerad XTR , E 160 1, E 125 1, Taklist Behandling Mått, mm Vikt/m Lagerlängd, mm eloxerad E , E , Aluminiumprofiler Behandling Mått, mm Vikt/m Lagerlängd, mm eloxerad E 85x85 0, E8,0 85x85 0, Hörnstycke till kantlist E. Material plast 259-HÖRN-906 Kantlist Behandling Mått, mm Vikt/m Lagerlängd, mm eloxerad E ,

41 Aluminiumprofiler Kantlist Behandling Mått, mm Vikt/m Lagerlängd, mm eloxerad TLR , E , Kantlist Behandling Mått, mm Vikt/m Lagerlängd, mm eloxerad E , U-profil Behandling Mått, mm Vikt/m Lagerlängd, mm eloxerad E , XTR , XTR , U-profil med spår för packning Behandling Mått, mm Vikt/m Lagerlängd, mm eloxerad E , XTR , XTR , U-balk Behandling Mått, mm Vikt/m Lagerlängd, mm eloxerad E 60x160x60 2, Aluminiumprofiler Kantlist Behandling Mått, mm Vikt/m Lagerlängd, mm eloxerad E 138x60 1,

42 Thermoprodukter SafeCold skiljeväggsystem Thermoprodukter SafeCold - Ett flexibelt system för att avdela olika temperaturzoner Låg vikt Lätt att hantera Lätt att hålla ren Flexibelt Enkel montering Energibesparande Skiljeväggsystemet SafeCold bygger på en patenterad fastspänningsanordning. Detta gör den helt oberoende av skenor och andra anordningar i byggnationen. Väggen tillverkas av återvinningsbara material och är helt freonfri. Tillverkas i 2 eller 3-sektionsbredd. Höjden kundanpassas helt. Väggen är endast 40 mm tjock, vilket gör att den tar minimal plats vid in- och utlastning. Tredelad vägg är perfekt när dubbla lastplan används.väggsystemet är flexibelt och tillåter personliga lösningar, typ minikylrum mm. Benämning Mått B H, m 56T T T T T T T T Mellanvägg SafeCold, tvådelad Mellanvägg SafeCold, tvådelad Mellanvägg SafeCold, tvådelad Mellanvägg SafeCold, tvådelad Mellanvägg SafeCold, tredelad Mellanvägg SafeCold, tredelad Mellanvägg SafeCold, tredelad Mellanvägg SafeCold, tredelad 56T4-99 Mellanvägg SafeCold, två- eller tredelad 2,47x2,1 2,47x2,52 2,47x2,73 2,47x3,02 2,47x2,53 2,47x2,73 2,47x3,03 2,47x3,33 2,5x 42

43 Thermoprodukter SafeCold korridorsystem Skiljeväggsystemet SafeCold nu också utvecklat som fryskorridor. De nya sektionerna har i likhet med SafeCold infälld låsmekanism med integrerat handtag i panelen. Sektionerna ställs enkelt på plats och det krävs inga ytterligare skenor eller fästen i golvet. Systemet sluter helt tätt och är endast 33 mm tjockt. Benämning Mått B H, m 56T4-11 Korridor 0,8x2,7 SafeCold, not och spont med lås 56T4-12 Korridor 1,2x2,7 SafeCold, not och spont med lås 56T4-13 Dörr 0,8x2,7 Skjutvägg Skjutvägg speciellt framtagen för distribution av livsmedel och annat temperaturkänsligt gods. Öppning och stängning av väggen sker blixtsnabbt vilket gör att temperaturerna kan hållas så exakta som möjligt. Skjutväggen är gjord i två halvor med ett rejält överlapp vilket gör att kallras elimineras. De två sektionerna är upphängda i specialskena med spår vilket gör det möjligt att öppna från såväl höger som vänster sida. Väggen levereras komplett med aluminiumprofil och hållare för godsstötta. Thermoprodukter Benämning Mått B H, m 56T Mellanvägg skjutvägg inkl. överliggare alu, silvergrå. Skjutbar tvådelad 56T Mellanvägg skjutvägg inkl. överliggare alu, silvergrå. Skjutbar tvådelad 56T Mellanvägg skjutvägg inkl. överliggare alu, silvergrå. Skjutbar tvådelad 56T3-99 Mellanvägg skjutvägg inkl. överliggare alu, silvergrå. Skjutbar tvådelad 56T3-DÖRR Mellanvägg frysdörr för korridoravslut 2,1x2,1 2,5x2,4 2,5x2,8 2,5x 43

44 Rubrik Thermoprodukter Kylvägg Kylvägg tillverkat i ett slitstarkt material som gör den enkel att hålla ren, vilket är viktigt för hygienen. Sluter tätt mot taket tack vare den speciella takprofilen. Levereras med en hållare/kassett som gör den enkel att kombinera med en godsstötta. I kombination får man en flexibel och lättflyttad kylvägg som passar olika lösningar. Tar ingen extra pallplats. Benämning Mått B H, m 56T1-20 Mellanvägg, rullbar 2,1x2,0 56T1-21 Mellanvägg, rullbar 2,1x2,1 56T1-22 Mellanvägg, rullbar 2,1x2,2 56T1-23 Mellanvägg, rullbar 2,1x2,3 56T1-24 Mellanvägg, rullbar 2,1x2,4 56T1-25 Mellanvägg, rullbar 2,1x2,5 56T1-26 Mellanvägg, rullbar 2,1x2,6 56T1-27 Mellanvägg, rullbar 2,1x2,7 56T1-28 Mellanvägg, rullbar 2,1x2,8 56T1-29 Mellanvägg, rullbar 2,1x2,9 56T1-30 Mellanvägg, rullbar 2,1x3,0 56T1-31 Mellanvägg, rullbar 2,1x3,1 56T1-32 Mellanvägg, rullbar 2,1x3,2 56T12-99 Typ 2 XxX 56T13-99 Typ 3 XxX Typ 2 Typ 1 Typ 3 Vikvägg Vikvägg tillverkad i ett slitstarkt och lättskött ytmaterial. Den blanka ytan gör den enkel att hålla ren vilket är viktigt för hygienen. Thermoprodukter Det styva isoleringsmaterialet med hög isolerförmåga ger en god isolering mellan olika temperaturzoner. Rätt monterad ger den god tätning vid tak, väggar och golv. Spännes fast med en godsstötta monterad i vardera ändan på vikväggen. Kombinationen gör att man får en flexibel och lättflyttad vikvägg som passar olika lösningar. Benämning Mått B H, m 56T Mellanvägg, vikbar 1,63x2,4 56T Mellanvägg, vikbar 1,63x2,8 56T Mellanvägg, vikbar 2,1x2,1 56T Mellanvägg, vikbar 2,5x2,4 56T Mellanvägg, vikbar 2,5x2,8 56T Mellanvägg, vikbar 2,5x3,2 56T2-KÖTT Mellanvägg, vikbar. Kundanpassad För köttupphängning 56T2-99 Mellanvägg, vikbar Kundanpassad 44

45 Thermoprodukter Rubrik Thermo pallhuv Thermo Pallhuv är en högisolerande pallhuv för säker transport av frys och kylvaror, alternativt frostkänsliga produkter. Isolerande pallhuvar ger många praktiska och ekonomiska fördelar vid transport av temperaturkänsligt gods. De isolerande pallhuvarna är ett bra komplement när man saknar utrymme i ett isolerat skåp, då huvarna minimerar temperatursvängningar. Thermo pallhuv ger dessutom möjlighet till att transportera kylda och frysta varor i samma skåp. Benämning Mått B DxH, m 56PH-150 Pallhuv 1,2x0,8x1,5 56PH-99 Pallhuv Kundanpassad 56RC-150 Pallhuv rullbur 0,8x0,7x1,5 Energidraperi Energidraperi levereras komplett med monteringskonsol för direktmontage i taket. Systemet har få rörliga delar vilket gör det pålitligt och med minimala driftsstörningar. Plaststripes i köldbeständig PVC som tål ner till -30 C utan påverkan. Systemet kan levereras med fasta sektioner eller som tvårespektive tredelat vilket innebär att draperiet enkelt kan skjutas åt sidan vid lastning. Takprofilen sluter helt tätt emot taket och lämnar ingen spalt som orsakar luftläckage. Benämning Mått B H, m DR25PVC-1 En sektion 2,5xXX DR25PVC-2 Två sektioner 2,5xXX DR25PVC-3 Tre sektioner 2,5xXX DR21PVC-2 Två sektioner 2,1xXX DR25PVC-99 Kundanpassad Draperi Som tillbehör finns draperi i kapellväv som motverkar köldras vid bakdörrar. Dessa tillverkas efter måttbeställning. Komplett med takskena, och tillbehör. Thermoprodukter Benämning Mått B H, m DR25K Draperi helt Kundanpassad DR25DK Draperi delat Kundanpassad 45

46 Rubrik Tillbehör Förvaringslåda för spännband m.m. FL Information Monteras i kombiskena. Förvaringslåda med bandupprullare RF-5520 Information Rostfri. Monteras i kombiskena. Hållare för sopborste och skyffel RH-35 Information Monteras i kombiskena. Upphängningskrok SKH-2 Information Monteras i kombiskena. Stakhylsa Tillbehör Benämning Stakhylsa Stakhylsa med aluminiumtopp L Lock till stakhylsa 46

47 Rubrik Försäljnings- och leveransvillkor Priser Alla priser är i SEK netto exklusive moms och gäller tillsvidare tills dess annan avisering ges. Avisering om prisförändring sker via brev alternaivt e-post Betalningsvillkor Per 30 dagar netto från fakturadatum. Vid försenad betalning debiteras dröjsmålsränta med 13%, samt lagstadgad avgift för skriftlig påminnelse (SFS 1981:739 paragraf 2) Retur Varor återtages endast i fall särskilda överenskommelser härom träffats. Varor skall i så fall omedelbart återsändas med betald frakt. Returvaror krediteras till 85 % av varuvärde och avräknas mot andra varuleveranser, om ej annat har överenskommits. Modelländring Vi förbehåller oss rätten att ändra modell eller utförande på våra produkter utan särskilt meddelande. Fraktvillkor Fritt fabrik Vårgårda om inte annat avtalats. Expeditionsavgift Vid ordervärde understigande 1500 kronor tas en expeditionsavgift ut på 150 kronor. Emballage Pallar och pallkragar samt eventuellt emballage debiteras till självkostnadspris. Leveranser Varor som ej finns i lager vid orderns expedition, restnoteras för senare leverans om ej annat avtalats. Alla order noteras med annuleringsrätt för oss utan ersättnings - eller skadeståndsskyldighet, i den händelse vi ej kan fullfölja beräknad leverans p.g.a. orsaker vi ej råder över. Alla leveranser sker på mottagarens räkning och risk. Vårt ansvar för godset upphör då avsändningshandlingar tecknats. Försäkring ombesörjes endast på särskild begäran från köparen. I övrigt gäller NL09. Force Majeure Alla offerter, försäljningar och leveranservillkor gäller med reservation för force majeure, eldsvåda, strejk och lockout, driftstörningar, krig, förhindrad in och utförsel, tullhöjningar, devalveringar, bristande transport möjligheter och alla andra fall, orsakade av omständigheter varöver vi ej kan råda. Inträffar fall av nämnt slag medförande väsentligt ökande framställnings-, anskaffnings-, eller transport kostnader, förbehåller vi oss rätten att annulera det ingångna avtalet eller att uppskjuta dess fullföljande till senare tidpunkt. i övrigt gäller NL09. Övrigt Status L = Lagerartikel Leveranstid inom 3 arbetsdagar A = Anskaffning Finns varan på lager i Koncernen leveranstid inom 15 arbetsdagar T = Tillverkning Leveranstid inom 10 arbetsdagar beroende på beläggning. Försäljningsvillkor 47

48 Kraven på säkra godstransporter har aldrig varit högre. På Forankra ABT AB vet vi att det inte bara förutsätter produkter av absolut högsta kvalitet. Det kräver lösningar som ser till helheten och kan hantera transportkedjans alla länkar. Det är därför Forankra ABT AB:s produkter och lösningar återfinns överallt där varor och gods är i rörelse. Vi tillhandahåller allt från enkla förpacknings band till tekniskt avancerade last- och lossningssystem. Kontakta oss gärna om du vill veta mer om vårt utbud och vad vi kan göra för ditt företag. Mer information finns även på Vårgårda Box Vårgårda Verkstadsgatan 2 Tel Fax Huvudkontor Produktion, lager, försäljning Helsingborg Tistelgatan Helsingborg Tel Fax Lagerbutik Försäljningskontor Nol Industrivägen Nol Tel Fax Begränsat lager Försäljningskontor
