PLS Fjärrskåp FRC med öppningsbarsida

Transkript

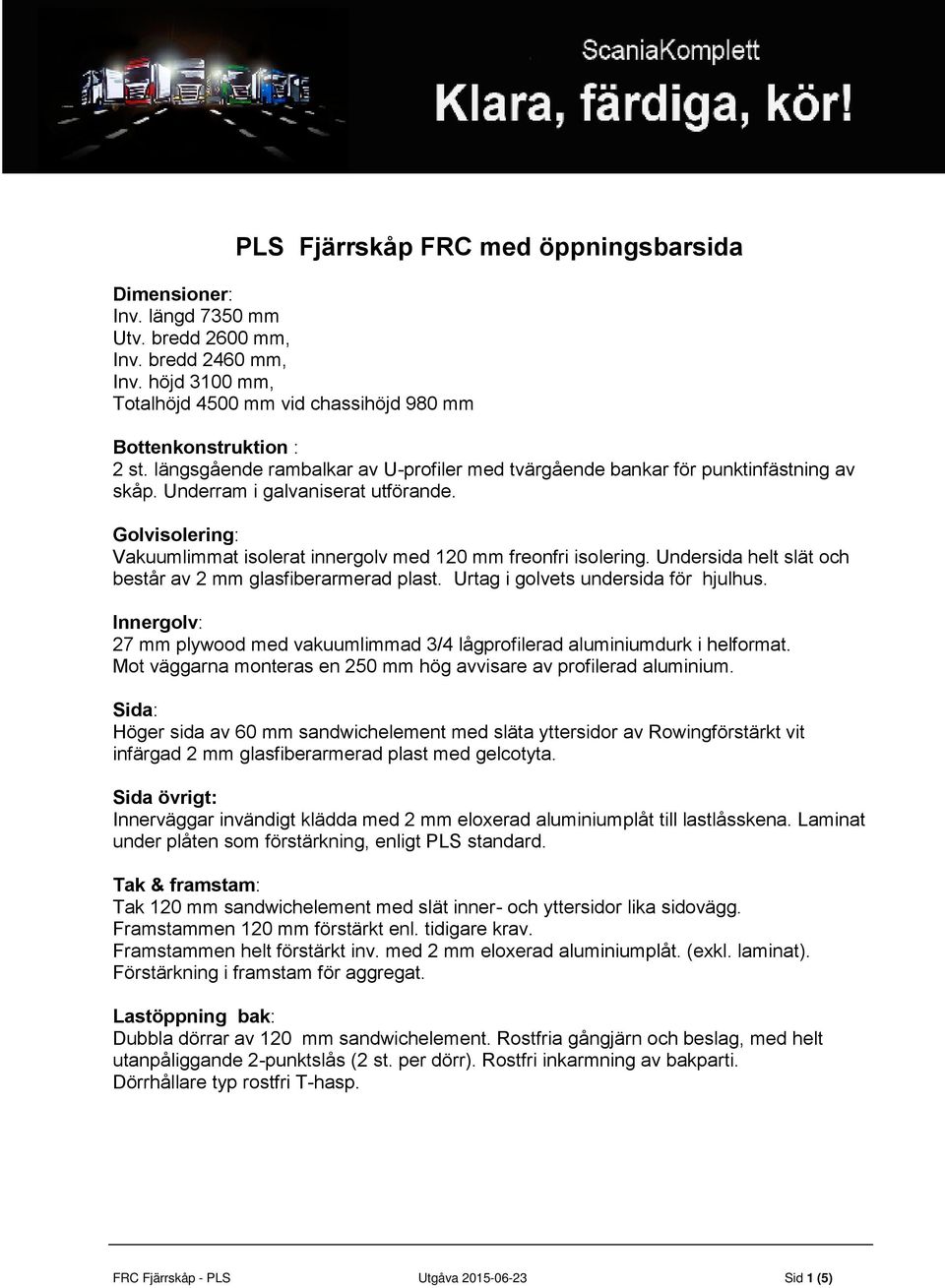

1 PLS Fjärrskåp FRC med öppningsbarsida Dimensioner: Inv. längd 7350 mm Utv. bredd 2600 mm, Inv. bredd 2460 mm, Inv. höjd 3100 mm, Totalhöjd 4500 mm vid chassihöjd 980 mm Bottenkonstruktion : 2 st. längsgående rambalkar av U-profiler med tvärgående bankar för punktinfästning av skåp. Underram i galvaniserat utförande. Golvisolering: Vakuumlimmat isolerat innergolv med 120 mm freonfri isolering. Undersida helt slät och består av 2 mm glasfiberarmerad plast. Urtag i golvets undersida för hjulhus. Innergolv: 27 mm plywood med vakuumlimmad 3/4 lågprofilerad aluminiumdurk i helformat. Mot väggarna monteras en 250 mm hög avvisare av profilerad aluminium. Sida: Höger sida av 60 mm sandwichelement med släta yttersidor av Rowingförstärkt vit infärgad 2 mm glasfiberarmerad plast med gelcotyta. Sida övrigt: Innerväggar invändigt klädda med 2 mm eloxerad aluminiumplåt till lastlåsskena. Laminat under plåten som förstärkning, enligt PLS standard. Tak & framstam: Tak 120 mm sandwichelement med slät inner- och yttersidor lika sidovägg. Framstammen 120 mm förstärkt enl. tidigare krav. Framstammen helt förstärkt inv. med 2 mm eloxerad aluminiumplåt. (exkl. laminat). Förstärkning i framstam för aggregat. Lastöppning bak: Dubbla dörrar av 120 mm sandwichelement. Rostfria gångjärn och beslag, med helt utanpåliggande 2-punktslås (2 st. per dörr). Rostfri inkarmning av bakparti. Dörrhållare typ rostfri T-hasp. FRC Fjärrskåp - PLS Utgåva Sid 1 (5)

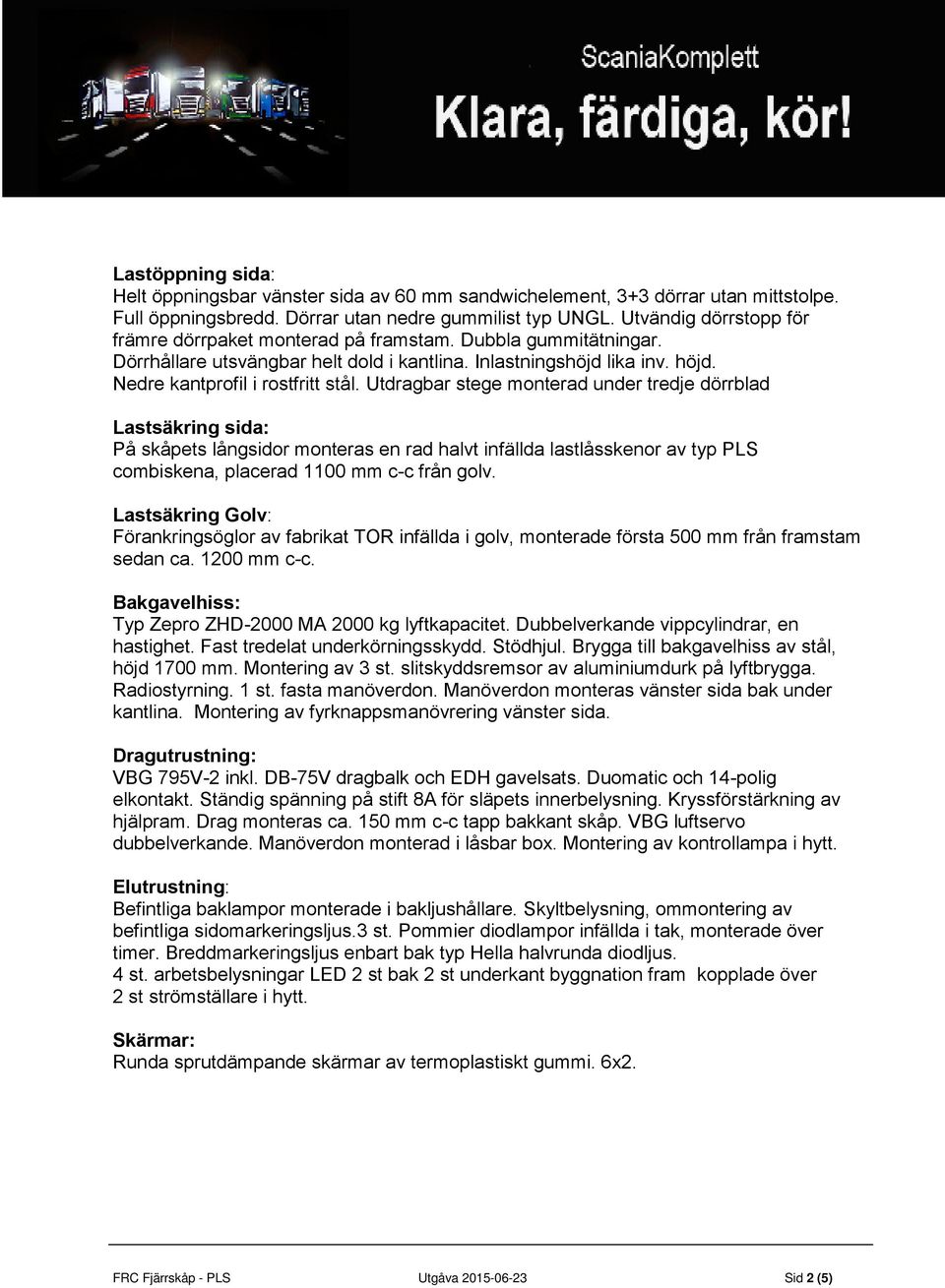

2 Lastöppning sida: Helt öppningsbar vänster sida av 60 mm sandwichelement, 3+3 dörrar utan mittstolpe. Full öppningsbredd. Dörrar utan nedre gummilist typ UNGL. Utvändig dörrstopp för främre dörrpaket monterad på framstam. Dubbla gummitätningar. Dörrhållare utsvängbar helt dold i kantlina. Inlastningshöjd lika inv. höjd. Nedre kantprofil i rostfritt stål. Utdragbar stege monterad under tredje dörrblad Lastsäkring sida: På skåpets långsidor monteras en rad halvt infällda lastlåsskenor av typ PLS combiskena, placerad 1100 mm c-c från golv. Lastsäkring Golv: Förankringsöglor av fabrikat TOR infällda i golv, monterade första 500 mm från framstam sedan ca mm c-c. Bakgavelhiss: Typ Zepro ZHD-2000 MA 2000 kg lyftkapacitet. Dubbelverkande vippcylindrar, en hastighet. Fast tredelat underkörningsskydd. Stödhjul. Brygga till bakgavelhiss av stål, höjd 1700 mm. Montering av 3 st. slitskyddsremsor av aluminiumdurk på lyftbrygga. Radiostyrning. 1 st. fasta manöverdon. Manöverdon monteras vänster sida bak under kantlina. Montering av fyrknappsmanövrering vänster sida. Dragutrustning: VBG 795V-2 inkl. DB-75V dragbalk och EDH gavelsats. Duomatic och 14-polig elkontakt. Ständig spänning på stift 8A för släpets innerbelysning. Kryssförstärkning av hjälpram. Drag monteras ca. 150 mm c-c tapp bakkant skåp. VBG luftservo dubbelverkande. Manöverdon monterad i låsbar box. Montering av kontrollampa i hytt. Elutrustning: Befintliga baklampor monterade i bakljushållare. Skyltbelysning, ommontering av befintliga sidomarkeringsljus.3 st. Pommier diodlampor infällda i tak, monterade över timer. Breddmarkeringsljus enbart bak typ Hella halvrunda diodljus. 4 st. arbetsbelysningar LED 2 st bak 2 st underkant byggnation fram kopplade över 2 st strömställare i hytt. Skärmar: Runda sprutdämpande skärmar av termoplastiskt gummi. 6x2. FRC Fjärrskåp - PLS Utgåva Sid 2 (5)

3 Lackering: Mellanram i galvaniserat utförande.bakgavelhiss i Ral 7021 grå. Dragutrustning lackas i VBG:s standardgrå kulör. Koppling i VBG:s röda standardkulör Kyla/värme: Exkl. Verktygslåda: Rostfri verktygslåda med utanpåliggande lock. L=1000 mm. B=500 mm. H=500 mm. Inkl. mellanhylla. Monterad på galvaniserade konsoler. Besiktning: Registreringsbesiktning. ATP intyg klass FRC i samband med godkänd kylmaskin. Text: Konturmarkering enligt gällande lagkrav. Övrigt: Samtliga utvändiga lister av strängpressad eloxerad aluminium. Sidoskydd av aluminiumplank med konsoler av rostfritt stål enl. EU:s normer. Europareflexer. Bakre kajstopp. Parkeringsplåt för gasstöttor monteras höger sida bak. Fast Z-steg (fotsteg) på underkörningsskydd inkl. handtag monteras vänster samt höger sida bak. FRC Fjärrskåp - PLS Utgåva Sid 3 (5)

4 TILLVAL Golv i aluminium plank: Liftlucka: Liftlucka luftdriven:. Längsgående aluminium plank längsgående typ Sapa (höjer golvet med 13mm). Bak monteras gasfjäderförsedd liftlucka på gångjärnslist av anodiserad aluminium (FRC-certifiering utgår). Bak monteras tryckluftmanövrerad liftlucka på gångjärnslist av anodiserad aluminium. Reglage utvändigt på vänster sida (FRC-certifiering utgår). Sparkplåt/slitskydd: Upp till tak på väggar och framstam Lastlåsning: Extra infälld lastlås skena på väggar Upphängning av spännband Dubbla lastplan: Bommar: Manöver luftfjädring: Backkamera: Sidomarkeringsljus Manöverdon Luftfjädring Högtalare Natoutag Laddning Släpvagnsbatterier Skenor i väggar och tak för dubbla lastplan Bommar för möjliggöra dubbla lastplan (12st) Manöverdon för hantering av luftfjädring i skåp. monterat försänkt på skåpets högra vägg Backkamera med motordrivet visir monteras bak. Platt 7 färgmonitor monteras i hytt. Sidomarkeringsljus på gummifot 4st led Montering av tillhandahållet manöverdon för luftfjädring i skåp. Manöverdonet specas tillsammans med bilen. Högtalare i skåp 2st kan monteras framstamalternativ tak. Kabeldragning fram till radio fack Uttag för hjälpstart vid batterier Uttag för laddning av släpvagnsbatterier inkl relä FRC Fjärrskåp - PLS Utgåva Sid 4 (5)

5 Manöverdon Lyft Extra manöverdon höger sida under kantlinje för att manövrera lyft. Energidraperi: Frysaggregat diesel: Frysaggregat hydrauliskt: Blixtljus Ex II utrustning Farligt gods skyltar Verktygslåda Förvarings låda för stakar Draperi som fästs i taket kan beställas som manuellt Kan manövereras via bakgaveliftens fjärrkontroll Carrier, Hultsteins, Thermo King, Mitsubishi Hultstein 6 st enl lagkrav av led typ Extra rostfri verktygslåda 600 mm monterat på chassiram med ADR skyddsväska, 2x6 kg pulversläckare, 2 varningstrianglar fick lampor. Farligtgods skyltar vikbara i aluminium plåt Extra verktygslåda i rostfritt 1000 mm monterad på chassi ram Tub för förvaring av stakar och strö monterad direkt efter sista hjulparet Lackering av chassie: Chassieram inkl. hjulnav, liftchassie och liftplatta lackeras i solid RAL färg Lackering av hytt. Infärgat skåp. Lackering av hytt inkl. dörrgångar och dörrfalser (exkl. backspeglar och plastdetaljer) i solid RAL färg. Utvändigt laminat infärgat DHL-gult, Posten-gult alt. Bring-grönt. FRC Fjärrskåp - PLS Utgåva Sid 5 (5)
