678 Cirkelsågar Top Precision Bosch-tillbehör 11/12. Det nya sågklingssortimentet garanterad supernoggrannhet

Transkript

1 Cirkelsågning Back

2 678 Cirkelsågar Top Precision Bosch-tillbehör 11/12 Det nya sågklingssortimentet garanterad supernoggrannhet

3 Bosch-tillbehör 11/12 Cirkelsågar Top Precision 679 Innovativ tillverkning made in Italy. Norditalienska Freud är nyligen uppköpt av Bosch. Freud är ledande på tillverkning och försäljning av cirkelsågklingor i industrikvalitet och har mer än 40 års erfarenhet globalt. Kompetensen gör Bosch till en ledande tillverkare av kvalitetssågklingor. Vi håller hela tiden koll på användarbehov och trender inom tillämpningar och material. Vår viktigaste drivkraft är att ha nöjda kunder och matchande lösningar för alla användningsområden. Den kompetensen tillsammans med en helt integrerad produktionsprocess samt kontinuerlig forskning på nya material och maskiner gör att vi kan ta fram innovativa sågklingor och sätta ihop perfekta lösningar. Användarinriktat sortiment och informativa förpackningar gör det lätt för dig som proffs att välja rätt sågklinga till respektive användningsområde. Allt från sågklingor till stationärmaskiner till kap- och geringssågar: Bosch har ett komplett sågklingssortiment, precis som proffsanvändare förväntar sig.

4 680 Cirkelsågar Top Precision Bosch-tillbehör 11/12 Garanterad supernoggrannhet hårdmetallkvaliteten vid produktion av sågklingstandningen är en avgörande faktor för att få fram en topprodukt. Ledande hårdmetallteknik I vårt hårdmetallverk i Italien övervakar vi tillverkningsprocessen av hårdmetallen från A till Ö. Vi är den enda tillverkaren som tillverkar vårt eget hårdmetallpulver. Med hjälp av exakt uppmätta mängder kobolt (slagtålighet), titan (korrosionsdämpande egenskaper) och volfram (hårdhet) tar vi fram olika recept optimerade för respektive användningsområde som ger oss maximal livslängd och sågfinish. Förutom blandningar med olika kornstorlekar, så producerar vi även hårdmetallblandningar med väldigt fina mikrokorn (Microteq). Hårdmetallens kornstorlek är väldigt viktig för att få vassa och slitstarka skär. Ju större hårdmetallkorn, desto snabbare slits skäret. Vanliga hårdmetallkorn är upp till 5 µm, jämfört med våra nya hårdmetallmikrokorn Microteq som har kornstorlekar om maximalt 1 µm. Top Precision- och Best for Laminate-sågklingorna är bestyckade med vår egentillverkade hårdmetall- och Microteq-tandning.

5 Bosch-tillbehör 11/12 Cirkelsågar Top Precision 681 Ledade sågklingstillverkare Maskinerna och processerna på vår fabrik bygger på det senaste i teknikväg. Alla viktiga produktionsprocesser är helautomatiserade, t.ex. laserskärning av stålplåt, balansering, förspänning, lödning av hårdmetalltandning, tandslipning, beläggning, rengöring det ger våra produkter överlägsen kvalitet. Ledande inom forskning och utveckling Vårt moderna forsknings- och utvecklingscenter för skärande verktyg ger oss möjlighet till ständiga förbättringar och innovationer. Den nya tekniken med polyuretanfyllda slitsar som ger dämpade sågklingor med låg ljudnivå är bara en av våra många innovativa lösningar. Kvalitetskontroll alla produktionsmoment innehåller stränga kontroller Freuds kvalitetssäkringssystem är certifierat enligt ISO 9001:2000 för handel med hårdmetallbestyckade sågklingor och hårdmetallkomponenter. Samtliga våra sågklingor är tillverkade i enlighet med standard EN och DIN 5134.

6 682 Cirkelsågar Top Precision Bosch-tillbehör 11/12 Top Precision för perfekt sågning Fördelarna med Top Precision: n Noggrannhet: perfekt, ren sågning n Komfort: mycket jämn gång, avsevärt lägre ljudnivå, märkbart lägre vibrationsnivå n Lång livslängd: suveräna utgångsmaterial, konstruktioner och tillverkningsmetoder ger längre livslängd Perfekt, ren sågning i alla trämaterial. Perfekt till horisontella och vertikala formatsågar, bordssågar, kap- och geringssågar. Sid. 701 Perfekt, ren sågning i enkel- eller dubbelsidigt laminat, nötande skivmaterial samt skivor med tunn beläggning eller fanér. Perfekt till horisontella och vertikala formatsågar, bordssågar. Sid. 703 Perfekt, ren sågning i kompositmaterial, spånskivor, laminat, plast, epoxi, aluminium, järnfri metall, mässing, koppar. Perfekt till kap- och geringssågar. Sid. 706

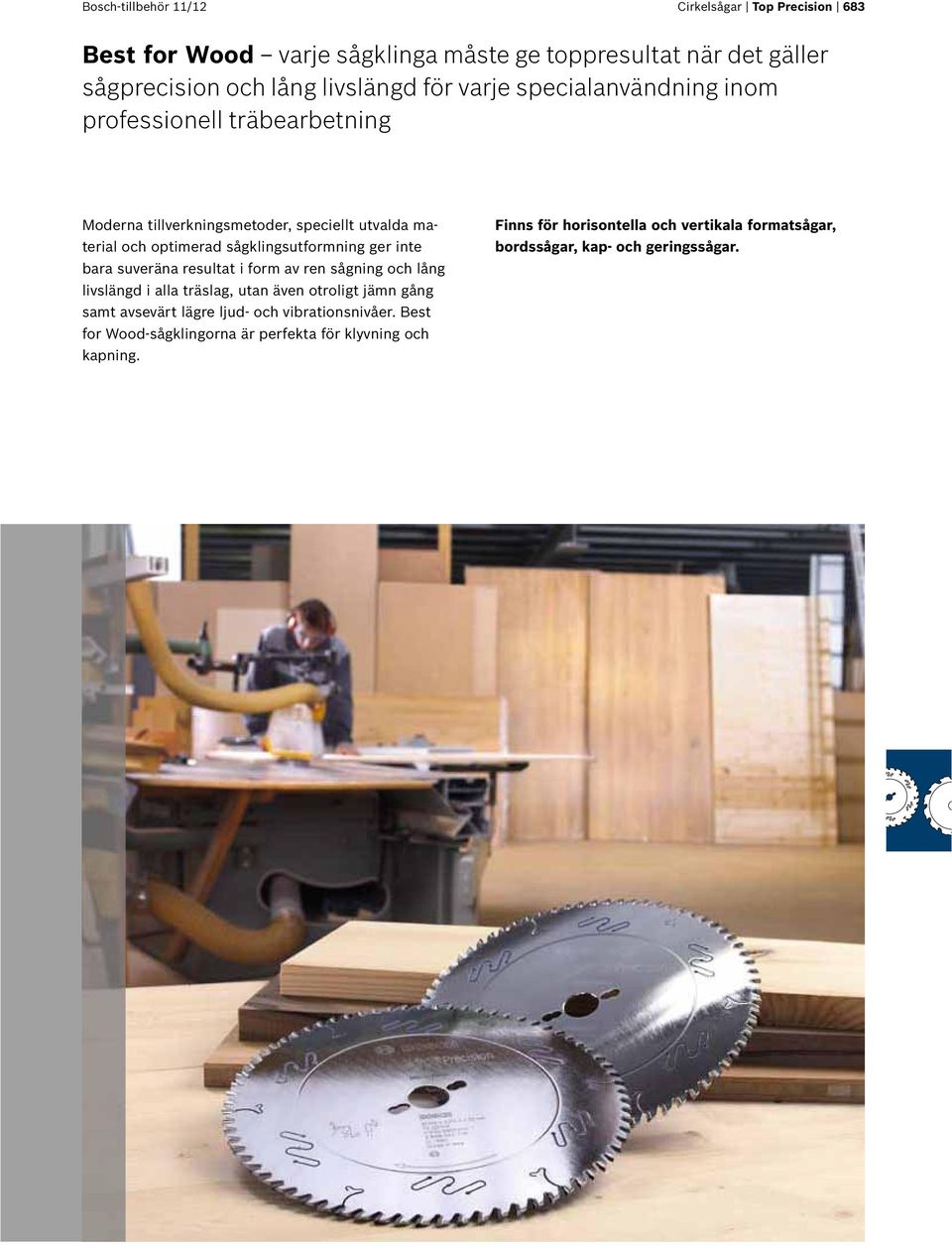

7 Bosch-tillbehör 11/12 Cirkelsågar Top Precision 683 Best for Wood varje sågklinga måste ge toppresultat när det gäller sågprecision och lång livslängd för varje specialanvändning inom professionell träbearbetning Moderna tillverkningsmetoder, speciellt utvalda material och optimerad sågklingsutformning ger inte bara suveräna resultat i form av ren sågning och lång livslängd i alla träslag, utan även otroligt jämn gång samt avsevärt lägre ljud- och vibrationsnivåer. Best for Wood-sågklingorna är perfekta för klyvning och kapning. Finns för horisontella och vertikala formatsågar, bordssågar, kap- och geringssågar.

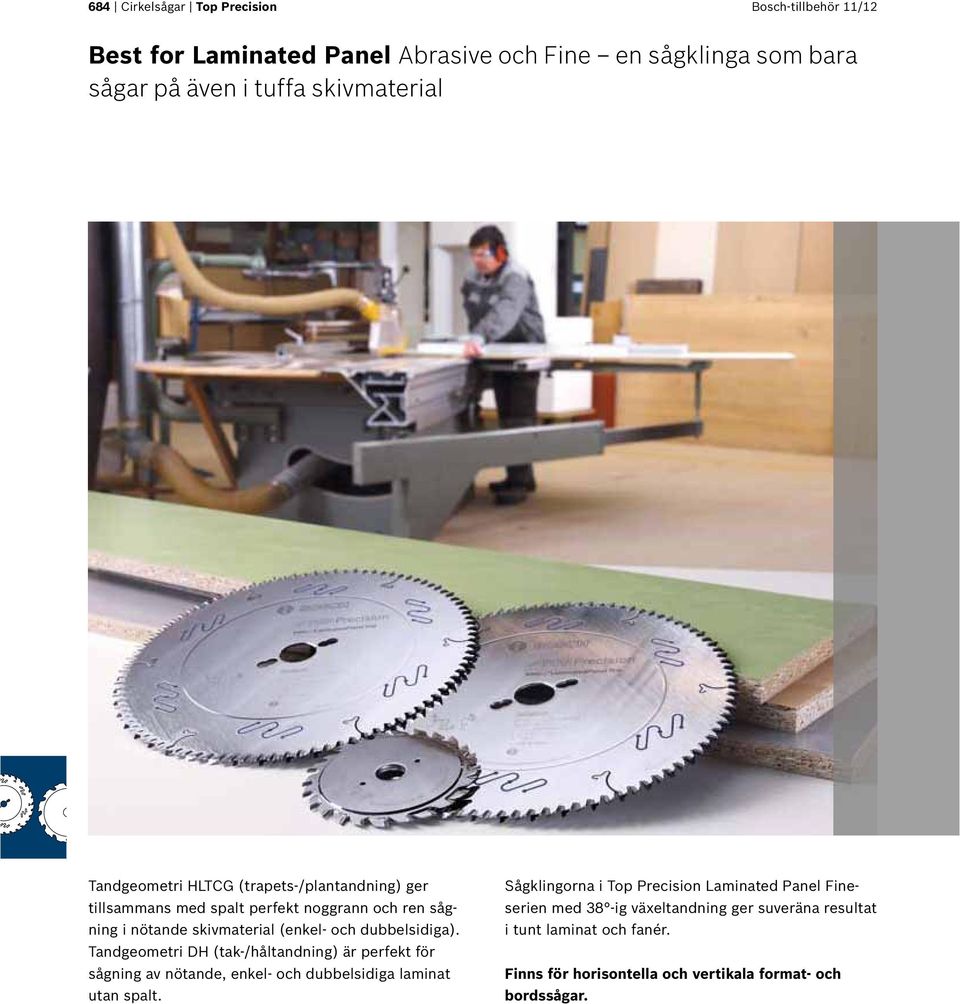

8 684 Cirkelsågar Top Precision Bosch-tillbehör 11/12 Best for Laminated Panel Abrasive och Fine en sågklinga som bara sågar på även i tuffa skivmaterial Tandgeometri (trapets-/plantandning) ger tillsammans med spalt perfekt noggrann och ren sågning i nötande skivmaterial (enkel- och dubbelsidiga). Tandgeometri DH (tak-/håltandning) är perfekt för sågning av nötande, enkel- och dubbelsidiga laminat utan spalt. Sågklingorna i Top Precision Laminated Panel Fineserien med 38 -ig växeltandning ger suveräna resultat i tunt laminat och fanér. Finns för horisontella och vertikala format- och bordssågar.

9 Bosch-tillbehör 11/12 Cirkelsågar Top Precision 685 Best for Multi Material en otroligt mångsidig sågklinga Vi på Bosch har lärt oss i nära samarbete med våra användare: varje sågklinga måste ge toppresultat när det gäller sågprecision och lång livslängd för varje specialanvändning inom professionell träbearbetning. Smidigare sågning och mindre svinn tack vare smal klingbredd. Tandgeometri med negativ spånvinkel ger perfekt sågning. Finns till kap- och geringssågar.

10 686 Cirkelsågar Top Precision Bosch-tillbehör 11/12 Vass och hård tandning ger perfekt sågning Microteq Vi nöjer oss inte med att tillverka varenda tand i vår egen fabrik, vi producerar även vårt eget hårdmetallpulver eftersom blandningen är nyckeln till perfekt hårdmetall. n Vi producerar själva ett extremt fint pulver, hårdmetallkornen ligger i storleksintervallet från 1 µm ned till 0,8 µm. Den täta, kompakta hårdmetallen minskar förslitningen av skären, vilket ger sågklingan avsevärt bättre sågkvalitet och livslängd n Beroende på om materialet är massivt trä, kompositmaterial, järnfri metall eller plast, så väljer vi sedan en matchande Microteq-blandning, så att du får en skräddarsydd lösning till varje materialegenskap n Tillsatsen av titankarbid ger tandningen extra skydd mot kemisk påverkan av harts och lim i trä och trämaterial vid träbearbetning

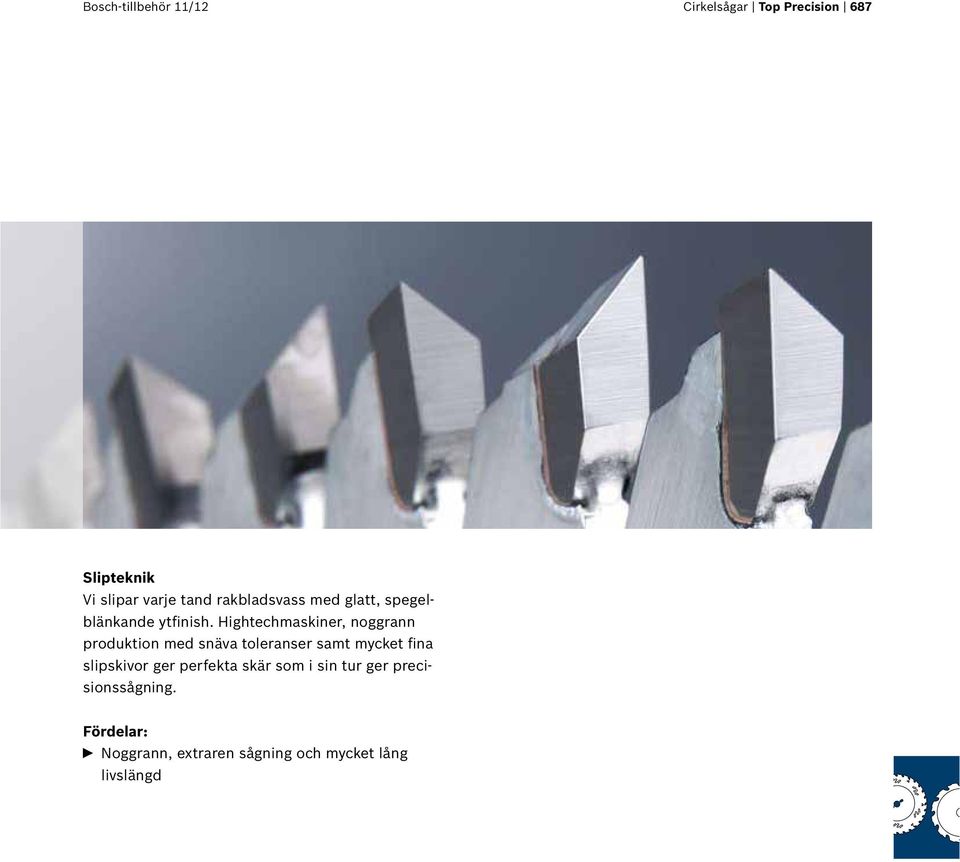

11 Bosch-tillbehör 11/12 Cirkelsågar Top Precision 687 Slipteknik Vi slipar varje tand rakbladsvass med glatt, spegelblänkande ytfinish. Hightechmaskiner, noggrann produktion med snäva toleranser samt mycket fina slipskivor ger perfekta skär som i sin tur ger precisionssågning. Fördelar: n Noggrann, extraren sågning och mycket lång livslängd

12 688 Cirkelsågar Top Precision Bosch-tillbehör 11/12 Perfekt stamklinga ger mycket lång livslängd Cleanteq-beläggning Cleanteq är en specialbeläggning som ger sågklingan heltäckande skydd. Cleanteq-beläggningen ger minimal adhesion av harts och sav på klinga och tandning. Det ger lägre friktion, så att sågklingan inte blir så varm. Sval sågklinga ger längre livslängd. Dessutom ger Cleanteq bra korrosionsdämpning. Samtliga stamklingor i Top Precision-serien har Cleanteqbeläggning. Stabilteq. Polyuretanfyllda, vibrationsdämpande slitsar Våra laserskurna dämpningsslitsar blir sprutfyllda med polyuretan (PUR) med egenutvecklad teknik. Fyllningen tar upp en del av energin, vilket sänker vibrations- och ljudnivåerna avsevärt. Det ger bättre sågkvalitet och livslängd. En unik och patenterad egenskap och en av våra hemligheter för att få suverän klingkvalitet. Fördelar: n Extraren sågning, ingen korrosion och mycket lång livslängd Fördelar: n Noggrann och tyst sågning

13 Bosch-tillbehör 11/12 Cirkelsågar Top Precision 689 Kvalitetsstål Vi köper vårt stål uteslutande från utvalda, erfarna leverantörer. Det ger rätt förutsättningar för att ge våra stamklingor konstant och överlägsen kvalitet. Allt vår stål är HRC 46-härdat. Laserskurna stamklingor Vi använder bara kvalitetsstålplåt till de laserskurna stamklingorna. Laserskärning ger till skillnad från stansning större noggrannhet utan sträckningar och spänningar. Fördelar: n Noggrann sågning och mycket lång livslängd Fördelar: n Noggrann sågning utan sträckning

14 690 Cirkelsågar Top Precision Bosch-tillbehör 11/12 Datorstyrd balansering Varje individuell sågklinga blir balanserad separat i en automatiserad, datorstyrd process. Det ger en jämn viktfördelning i stamklingan, vilket motverkar skadliga vibrationer. I en obalanserad sågklinga påverkar olika lastkrafter, vilket kan ge vibrationer och mindre noggrann sågning. Laserskurna expansionsslitsar Vanliga sågklingor blir varma vid användning, vilket kan ge töjning och sträckning i klingan. Geometrin på våra laserskurna expansionsslitsar är gjord för att helt undvika skadliga spänningar och sträckningar. Sågklingan förblir perfekt jämn. Specialformen ger lägre ljudnivå. Fördelar: n Noggrann och tyst sågning Fördelar: n Noggrann och tyst sågning Förstyvningsring En specialinvalsad förstyvningsring ger sågklingan större styvhet. Mindre vibrationer ger bättre finish, mindre flisning. Varje sågklinga blir individuellt förspänd. Fördelar: n Noggrann och tyst sågning

15 Bosch-tillbehör 11/12 Cirkelsågar Top Precision 691 Beständig produktinfo på sågklingan Efterskärpning hur smidigt som helst! Alla våra sågklingor har följande lasermärkning: n Tandgeometriavbildning n Info om: spånvinkel, frivinkel, tandspetsvinkel eller fasvinkel, höjdskillnad mellan tänderna (vid tandform eller DH) Permanentmärkningen gör att sågklingorna går att efterskärpa professionellt enligt tekniska data till originalsågklingan, vilket ger optimala sågresultat och längre livslängd. Permanentmärkning Tydlig och permanent produktinfo på sågklingan ger smidiga nyinköp. Lasermärkningen med tillverkningsort och -datum ger produkten kontinuerlig spårbarhet.

16 692 Cirkelsågar Top Precision Bosch-tillbehör 11/12 Rekommendationer för optimal sågning Rekommenderat maxvarvtal för sågklingan Sågklingans maxvarvtal ändrar sig med klingdiametern. Du får aldrig överskrida maxvarvtalet som står på sågklingan. Överskrider du gränsvärdet, förlorar sågklingan sina egenskaper, vilket påverkar sågklingans sågkvalitet och livslängd. Du utsätter dig för risk för svåra personskador som användare. Varv per minut (v/min) rekommendation med avseende på klingdiameter Kling-Ø Maxvarvtal 80 mm v/min 100 mm v/min 120 mm v/min 125 mm v/min 210 mm v/min 216 mm v/min 250 mm v/min 254 mm v/min 300 mm v/min 303 mm v/min 305 mm v/min 315 mm v/min 350 mm v/min 400 mm v/min 450 mm v/min 500 mm v/min

17 Bosch-tillbehör 11/12 Cirkelsågar Top Precision 693 Varv per minut (v/min) rekommendation med avseende på material Kling-Ø D (mm) Periferihastighet V=m/s Varvtal n=v/min Optimal såghastighet i olika material Mjukt trä Hårt trä Tropiskt trä Spånskivor Limträ MDF Laminat (enkel- och dubbelsidigt) m/s m/s m/s m/s m/s m/s m/s

18 694 Cirkelsågar Top Precision Bosch-tillbehör 11/12 Teknisk tabell med rätt tandmatning, materialmatning, tandantal samt klingvarvtal Materialmatning u = m/min Tandmatning Sz = mm/z Tandantal Z Varvtal n=v/min Rekommenderad tandmatning (Sz = mm/tand) Mjukt trä, i fiberriktningen 0,20 0,30 Mjukt trä, tvärs fiberriktningen 0,10 0,20 Hårt trä 0,06 0,15 Spånskivor 0,10 25,0 Plywood 0,05 0,12 Laminatskivor 0,05 0,10 Aluminium- och plastbelagda spånskivor 0,02 0,05 Exempel 1 n = v/min u = 10 m/min Z = 60 Sz = 0,11 mm Exempel 2 n = v/min Z = 40 Sz = 0,04 mm u = 5 m/min

19 Bosch-tillbehör 11/12 Cirkelsågar Top Precision 695 Rätt tandning till alla användningsområden : växeltandning Tandkonfigurering där tandspetsarna är fasade växelvis åt höger och vänster. n Passar för allroundsågning i mjukt och hårt trä, spånskivor, kompositmaterial, ömtåliga eller tunna laminatskivor, fanér, plywood, fibermaterial, MDF n Perfekt för klyvning och kapning : trapets-/plantandning Tandslipning där varje plantand följs av en något högre trapetstand. Den högre tanden försågar materialet tunnare än det slutgiltiga sågspåret, vilket motverkar tandbrott i spröda material. n Passar för allroundsågning i profiler och massiva material: spånskivor, mjukt och hårt trä, laminat (enkel- eller dubbelsidigt), plast, järnfri metall, mässing, koppar DH: tak-/håltandning Tandslipning där varje spetsig taktand följs av en hålslipad tand. n Passar för enkel- och dubbelsidiga laminat. Perfekt för tillkapning av laminat och mycket nötande material utan spalt, ger ren sågning och längre livslängd

20 696 Cirkelsågar Top Precision Bosch-tillbehör 11/12 Perfekt sågklinga till alla användningsområden Top Precision Best for Wood Top Precision Best for Laminated Panel Abrasive Top Precision Best for Laminated Panel Fine Top Precision Best for Multi Material Best for Laminate Mjukt trä, finkapning Mjukt trä, grovklyvning och -kapning Träbjälkar Trämaterial Hårt trä, finkapning Hårt trä, finkapning och -klyvning Hårt trä, grovkapning och -klyvning Spånskivor (råa), akustikbafflar, limträskivor Nötande skivmaterial, enkel- och dubbelsidiga laminat hårda beläggningar Skivmaterial, fanérat laminat, tunna spånskivor Kompositmaterial Fibermaterial Högtryckslaminat, plywood Fibermaterial, MDF, OSB-MDF-sandwichskivor Golvlaminat Plastmaterial, epoxi Övriga material Järnfri metall, aluminium, mässing, koppar mycket lämplig lämplig

21 Bosch-tillbehör 11/12 Cirkelsågar Top Precision 697 Maskinöversikt för Top Precision Kap- och geringssågar Ytter-Ø i mm Klinghåls-Ø i mm Ytter-Ø i mm Klinghåls-Ø i mm Ytter-Ø i mm Klinghåls-Ø i mm Atlas Copco MS 3 C MS 3 C Black & Decker SR 700, BD 800, DN 800, DN 810, SEC Bosch PCM 8ST, PCM 8S GCM 8S GCM 10, GCM 10 S, GCM 10 SD, GKG 24 V, GTS 10, PCM PCM 10, GCM 10, GCM 10 S, GCM 10SD, GKG 24 V, PCM 10T GCM 12, GCM 12 SD DeWalt DW 700, DW 701, DW 707, DW777 DW 702, DW 703, DW 710, DW 742, DW 744, DW 743 DW 704, DW 705, DW 706, DW 708, D Einhell KGS 210, BT-MS KGTN 245, KGTN KGTN 245, KGTN 250, KGS 250 Elu PS 174, PS 274, PS 274E, ETS 41 TGS 170, TGS 171, TGS 172, TGS 173, TGS 271, TGS PS 374, EMS Festo/Festool SYM 70 E AD 100, AD 85, AE 85, AE KS Güde GKS 1100 P, KT Hitachi C 8 U, C 8 FA, PSM 8 A, PSU C 8 FC, C 8 FS C 10 FCA C 10 FCA Holz-Her 2279, 2264, 2555, HK , Symstric Kress GST GST Makita LS 1013, LS 1030, LS LS 1013, LS 1030, LS Metabo, Elektra-Beckum GKSE Signal, KGSE 1670 S KGS 255, KS 250, KS 304, KGT 250, P 200, PK 200, UK 220 E, UK 220 W KGS 250, KGS 300, KGT 500, KGT 550, KGS 330, Hobbymaster, KGS 301, KGS KS Metallkraft MTS Milwaukee , Rexon MS 8 RAL, SM 2151 AL, M 2150 AE M 2500 AL, M2503AL SCM 12 A, MS12RA, SM 3051 AL, M 3051 AL RYOBI EMS 2026SCC, EMS 2025SCL Scheppach Capas 1, Capas KG 260 E, KSE 250, TKG 260 i, TKG 260 E, TKG 280 E TKG 305i, TKH, TKU, TS 400, TS 4010, Mitas Capas 3, Capas Stayer SLL 250, SCE 1600, SC 270, SC 271, SLL 250 E, SLL 251, SL 251 E SLL 250, SCE 1600, SC 270, SC 271, SLL 250 E, SLL 251, SL 251 E Wegoma TM 43 D, TS 48 D

22 698 Cirkelsågar Top Precision Bosch-tillbehör 11/12 Maskinöversikt för Top Precision Bordssågar Ytter-Ø i mm Klinghåls-Ø i mm Ytter-Ø i mm Klinghåls-Ø i mm Ytter-Ø i mm Klinghåls-Ø i mm Atika Toptronic BTA 90, HAT ABH400, ABK ABH450, ABK 450, ATU ABH500, ABK Avola LH ZB400, ZBV ZB450, ZBV ZB500, ZBV Bosch GTS 10, PTS 10, PTS 10T PTS 10, PTS 10T, GTS GTM DeWalt DW 744, DW 746, DW 745, DW745RS, DW744XPRS Einhell BKS Ferm FZT Festo/Festool AXP 130, AXP 132 E, BD BD 145, BD 145/ BD Hanning HTK 315/3 SV, HTK 315/1.6, HTK 2.1, HTK 315/3.0, HTK Hitachi PSU Holz-Her PKS 1210, PKS 1211, PKS 1212, PKS 1213, PKS 1215, PKS 1220, PKS 275, HKD 85, HKD , 176, 276, HKS 130, HKS 150, HKS 276, HKS , BZK, HKS Lutz TKS HVH, TKS V, Eurocut BK Mafell Biber, Biberix, FS 85, MKS 105, MKS 105 E, Monika, TFK 85, TFK AZB, BK 3, BSK 4, BSK 5, BSK 6, TD 3, TDH 4, TDH 425, TK 150, VKS 130, VKS 160, FKB 150, FS 1305, FS 130 (S) TDH 450, TDH 5, FSG 200, FSG 240 K , BKV 5, TDH Metabo, Elektra-Beckum TK 1685 Magnum, TK 1685, TKU 1633, TKU 1693, TS TK 1685, TK 1685 Magnum, TK 1688 (D)(Magnum) TK 1685, TK 1685 Magnum, TK 1688 Magnum, TKHS 315, TKHS 315 C BKS BKS 450, BKH Rexon BT 2160 A BT 2500 AE BT 2504AE, BT2502AE TS 3150 A Scheppach TKU, TS 315GT, TS 4010 ci BSH BS Ulmia 1610, 1622, 1625, 1710 S, 1710 R, 1711, KS , 1712, , 1712, RT, 1712R Variolux OKS Wegoma TM 43 D, TS 48 D TM 33 H, TS 33 H, TM 72 C, TS 72 C S 5 D TKS 400 M, TKS A

23 Bosch-tillbehör 11/12 Cirkelsågar Top Precision 699 Spalt för formatsågar Formatsågar/kapsågar Ytter-Ø i mm Klinghåls-Ø i mm Ytter-Ø i mm Klinghåls-Ø i mm Altendorf WA Griggio SC 32/ SC 32/300, SC UNICA Paoloni S100, S150, S200, S260, S300, P350NX, P350SX, P350AX P315, P45, P3200NX, P3200SX, P3200AX, P450NX, P450SX, P450AX Robland NLX-310, E-300, NZ- 3200, NLX-TZ SCM SI300 S NOVA, SI300 NOVA, SI400 NOVA, SI400 E NOVA, SI400 EP NOVA Altendorf WA 8, WA 80, F45/ F45 ELMO WA 8, WA 80, F45/ F45 ELMO WA 8, WA 80, F45/ F45 ELMO, WA 6 WA 8, WA 80, F45/ F45 ELMO, WA 6 WA 8, WA 80, F45/ F45 ELMO F45/F45 ELMO F45/F45 ELMO Felder KF 700 Professional Kappa 30, Kappa 40, Kappa 40 X-Motion

24 700 Cirkelsågar Top Precision Bosch-tillbehör 11/12 Maskinöversikt för Top Precision Formatsågar/kapsågar Ytter-Ø i mm Klinghåls-Ø i mm Ytter-Ø i mm Klinghåls-Ø i mm Ytter-Ø i mm Klinghåls-Ø i mm Griggio CA 400 DIGIT, CA 400 E, CA 400, CA40, UNICA 500 E SC 32/300, SC 1400, CA 400 DIGIT, CA 400 E, CA 400, CA40, UNICA 500 E SC 32/350, CA 400 DIGIT, CA 400 E, CA 400, CA40, UNICA 500 E CA 400 DIGIT, CA 400 E, CA 400, CA40, UNICA 500 E CA 400 DIGIT, CA 400 E, CA 400, CA40, UNICA 500 E UNICA 500 E Guilliet/Chambon Verti 1850, Verti CoupeS, CoupeC CoupeMAX, Coupe MASSIF JET JTS-600, JTSS-700, JTS-700L JTSS-1500, JTSS- 1700, JTSS-2500, JTSS Lutz JUMBO plus Martin T60 Basic T60 Classic T60 PreXision T74 Classic, T74 Automatic Panhans PS B Easy4mat, 690-B Electronic III plus Paoloni S100, S150, S200, S260, S P P350NX, P350SX, P350AX P450NX, P450SX, P450AX P3200NX, P3200SX, P3200AX Robland NLX-310, NLX-TZ NX-310, NX-Z, NX-TZ, E-300, EZ-2500 Z SCM SI300 S NOVA, SI300 NOVA SI400 NOVA, SI400 E NOVA, SI400 EP NOVA Sicar TS Striebig Compact Standard/ Evolution / Control Ulmia KS

25 Bosch-tillbehör 11/12 Cirkelsågar Top Precision Best for Wood 701 Best for Wood för professionell träbearbetning Microteq-tandning Hårdmetalltandning av hårdmetallpulver med hög densitet och mikrofina kornstorlekar minimerar skärslitaget och ger suverän sågkvalitet och mycket lång livslängd Cleanteq-beläggning Minskar partikeladhesion (harts, lim) ger extrarent slutresultat. Korrosionsskyddar sågklingan. Håller sågklingan kall Vibrationsdämpning med Stabilteq Polyuretanfyllda dämpningsslitsar: sänker vibrations- och ljudnivåerna kraftigt. Ger bättre sågprecision och arbetskomfort Expansionsslitsar Laserskurna för bättre klingstabilitet och större noggrannhet. Specialformen ger lägre ljudnivå Stålstomme Kvalitetsstål (upp till HRC 46) ger bättre hållfasthet. Laserskurna för större noggrannhet utan klingsträckningar Förstyvningsring Den specialinvalsade förstyvningsringen gör sågklingan formstabil och helt jämn även vid sågning Grovsågning Finsågning Mycket fin sågning Sågklingor till kap- och geringssågar Ger noggrann, ren och tyst sågning i alla träslag w1: spånvinkel w2: frivinkel b1: klingbredd b2: stamklingbredd Ytter-Ø mm Klinghåls-Ø mm Klingbredd (b1) mm / stamklingbredd (b2) mm Antal tänder.... Produktegenskaper ,3/1, ,3/1,8 48 * Utan Stabilteq Tandform -5-5 Sågresultat Spånvinkel w1 Frivinkel w2 Beställningsnummer Beställningsinformation Förpackningstyp Detaljistförpackning¹ * C1c * C1c EAN-kod ¹ Minsta beställningsmängd = detaljistförpackning. Beställningsmängd ska vara hela detaljistförpackningar (t.ex. 5 -> 10 -> 15), avrundas upp.

26 702 Cirkelsågar Top Precision Best for Wood Bosch-tillbehör 11/12 Sågklingor till kap- och geringssågar Ytter-Ø mm Klinghåls-Ø mm Klingbredd (b1) mm / stamklingbredd (b2) mm Antal tänder Produktegenskaper ,3/1, ,3/1,8 72 Tandform -5-5 Sågresultat Spånvinkel w1 Frivinkel w2 Beställningsnummer Beställningsinformation Förpackningstyp Detaljistförpackning¹ C1c C1c EAN-kod Sågklingor till horisontella/vertikala format- och bordssågar w1: spånvinkel w2: frivinkel b1: klingbredd b2: stamklingbredd Ytter-Ø mm Klinghåls-Ø mm Antal tänder Klingbredd (b1) mm / stamklingbredd (b2) mm Produktegenskaper ,2/2, /42 9/46,4 10/60 7/42 9/46,4 10/60 Tandform Sågresultat diam. / cc sidohål Spånvinkel w1 Frivinkel w2 Beställningsnummer Beställningsinformation Förpackningstyp Detaljistförpackning¹ C1c ,2/2, C1c ,2/2,2 80 7/ C1c /46,4 10/ ,2/2, / C1c /46,4 10/ ,2/2, / C1c /46,4 10/ ,2/2,2 72 7/ C1c /46,4 10/ ,2/2,2 96 7/ C1c /46,4 10/ ,2/2, / C1c /46,4 10/ ,2/2, / C1c /46,4 10/ ,5/2, / C1c / ,5/2,5 84 9/ C1c / ,0/2, / C0a ,0/2, / C0a ,4/3, /10/ C0a ,4/3, /10/ C0a EAN-kod ¹Minsta beställningsmängd = detaljistförpackning. Beställningsmängd ska vara hela detaljistförpackningar (t.ex. 5 -> 10 -> 15), avrundas upp.

27 Bosch-tillbehör 11/12 Cirkelsågar Top Precision Best for Laminated Panel 703 Best for Laminated Panel Abrasive och Fine i alla laminatskivor Microteq-tandning Hårdmetalltandning av hårdmetallpulver med hög densitet och mikrofina kornstorlekar minimerar skärslitaget och ger suverän sågkvalitet och mycket lång livslängd Cleanteq-beläggning Minskar partikeladhesion (harts, lim) ger extrarent slutresultat. Korrosionsskyddar sågklingan. Håller sågklingan kall Vibrationsdämpning med Stabilteq Polyuretanfyllda dämpningsslitsar: sänker vibrations- och ljudnivåerna kraftigt. Ger bättre sågprecision och arbetskomfort Expansionsslitsar Laserskurna för bättre klingstabilitet och större noggrannhet. Specialformen ger lägre ljudnivå Stålstomme Kvalitetsstål (upp till HRC 46) ger bättre hållfasthet. Laserskurna för större noggrannhet utan klingsträckningar Förstyvningsring Den specialinvalsade förstyvningsringen gör sågklingan formstabil och helt jämn även vid sågning Grovsågning Finsågning Mycket fin sågning Sågklingor till horisontella/vertikala format- och bordssågar För perfekt sågning i nötande, enkel- och dubbelsidiga laminat DH: kräver inte ritsklinga på formatsågar DH 124 0,8x45 0,45mm w1: spånvinkel w2: frivinkel 0,2mm Ytter-Ø mm Klinghåls-Ø mm Antal tänder Klingbredd (b1) mm / stamklingbredd (b2) mm Produktegenskaper ,2/2,2 48 DH.. Tandform 7/42 9/46,4 10/60 Sågresultat diam. / cc sidohål Spånvinkel w1 Frivinkel w2 Beställningsnummer Beställningsinformation Förpackningstyp Detaljistförpackning¹ C1c EAN-kod ¹ Minsta beställningsmängd = detaljistförpackning. Beställningsmängd ska vara hela detaljistförpackningar (t.ex. 5 -> 10 -> 15), avrundas upp.

28 704 Cirkelsågar Top Precision Best for Laminated Panel Bosch-tillbehör 11/12 Sågklingor till horisontella/vertikala format- och bordssågar Produktegenskaper ,2/2,2 80 7/42 9/46,4 10/ ,2/2,2 96 7/42 9/46,4 10/ ,2/2,2 60 DH... 7/42 9/46,4 10/ ,2/2,2 72 DH... 7/42 9/46,4 10/60 Ytter-Ø mm Klinghåls-Ø mm Klingbredd (b1) mm / stamklingbredd (b2) mm Antal tänder Tandform Sågresultat diam. / cc sidohål Spånvinkel w1 Frivinkel w2 Beställningsnummer Beställningsinformation Förpackningstyp Detaljistförpackning¹ C1c C1c C1c C1c EAN-kod Sågklingor till horisontella/vertikala format- och bordssågar För perfekt sågning i enkel- och dubbelsidiga, tunna laminat samt fanér : passar alla format- och bordssågar w1: spånvinkel w2: frivinkel b1: klingbredd b2: stamklingbredd Produktegenskaper ,2/2,2 96 7/42 9/46,4 10/ ,5/2, /46,4 10/60 Ytter-Ø mm Klinghåls-Ø mm Antal tänder Klingbredd (b1) mm / stamklingbredd (b2) mm Tandform Sågresultat diam. / cc sidohål Spånvinkel w1 Frivinkel w2 Beställningsnummer Beställningsinformation Förpackningstyp Detaljistförpackning¹ C1c C1c EAN-kod ¹Minsta beställningsmängd = detaljistförpackning. Beställningsmängd ska vara hela detaljistförpackningar (t.ex. 5 -> 10 -> 15), avrundas upp.

29 Bosch-tillbehör 11/12 Cirkelsågar Top Precision Best for Laminated Panel 705 Sågklingor till horisontella/vertikala formatsågar Ritsklinga med ställbar bredd. Levereras parvis komplett med distansbrickor w w1 ES w1: spånvinkel w2: frivinkel b1: klingbredd b2: stamklingbredd Ytter-Ø mm Klinghåls-Ø mm Klingbredd (b1) mm Antal tänder Produktegenskaper ,8-3, ES ,8-3, ES ,8-3, ES ,8-3, ES ,8-3, ES ,8-3, ES Tandform Sågresultat Spånvinkel w1 Frivinkel w2 Beställningsnummer Beställningsinformation Förpackningstyp Detaljistförpackning¹ C1c C1c C1c C1c C1c C1c EAN-kod ¹ Minsta beställningsmängd = detaljistförpackning. Beställningsmängd ska vara hela detaljistförpackningar (t.ex. 5 -> 10 -> 15), avrundas upp.

30 706 Cirkelsågar Top Precision Best for Multi Material Bosch-tillbehör 11/12 Best for Multi Material en otroligt mångsidig sågklinga Microteq-tandning Hårdmetalltandning av hårdmetallpulver med hög densitet och mikrofina kornstorlekar minimerar skärslitaget och ger suverän sågkvalitet och mycket lång livslängd Cleanteq-beläggning Minskar partikeladhesion (harts, lim) ger extrarent slutresultat. Korrosionsskyddar sågklingan. Håller sågklingan kall Vibrationsdämpning med Stabilteq Polyuretanfyllda dämpningsslitsar: sänker vibrations- och ljudnivåerna kraftigt. Ger bättre sågprecision och arbetskomfort Expansionsslitsar Laserskurna för bättre klingstabilitet och större noggrannhet. Specialformen ger lägre ljudnivå Stålstomme Kvalitetsstål (upp till HRC 46) ger bättre hållfasthet. Laserskurna för större noggrannhet utan klingsträckningar Förstyvningsring Den specialinvalsade förstyvningsringen gör sågklingan formstabil och helt jämn även vid sågning Finsågning Mycket fin sågning Sågklingor till kap- och geringssågar För suveräna resultat i järnfri metall, aluminium, plast, epoxi och trä Universalskärolja ger flera gånger längre livslängd vid sågning i metall, t.ex. aluminium 0,7x45 0,5mm w1: spånvinkel w2: frivinkel Ytter-Ø mm Produktegenskaper ,3/1, ,3/1,8 64 * Utan Stabilteq Klinghåls-Ø mm Klingbredd (b1) mm / stamklingbredd (b2) mm Antal tänder Tandform -5-5 Sågresultat Spånvinkel w1 Frivinkel w2 Beställningsnummer Beställningsinformation Förpackningstyp Detaljistförpackning¹ * C1c * C1c EAN-kod ¹Minsta beställningsmängd = detaljistförpackning. Beställningsmängd ska vara hela detaljistförpackningar (t.ex. 5 -> 10 -> 15), avrundas upp.

31 Bosch-tillbehör 11/12 Cirkelsågar Top Precision Best for Multi Material 707 Sågklingor till kap- och geringssågar Ytter-Ø mm Klinghåls-Ø mm Klingbredd (b1) mm / stamklingbredd (b2) mm Antal tänder Produktegenskaper ,3/1, ,3/1, Tandform Sågresultat Spånvinkel w1 Frivinkel w2 Beställningsnummer Beställningsinformation Förpackningstyp Detaljistförpackning¹ C1c C1c EAN-kod ¹ Minsta beställningsmängd = detaljistförpackning. Beställningsmängd ska vara hela detaljistförpackningar (t.ex. 5 -> 10 -> 15), avrundas upp.

32 708 Cirkelsågar Best for Laminate Bosch-tillbehör 11/12 Best for Laminate: ger extralång livslängd i golvlaminat Best for Laminate-sågklingorna är specialgjorda för mycket lång livslängd i alla slags golvlaminat med eller utan ljudisolering. Kombination av specialanpassad hårdmetall med mikrokorn och Proteqtionspecialbeläggning (med PTFE) ger extrarent resultat på båda sidor av golvlaminatet. Den specialutformade vibrationsdämpningen ger tystare sågklinga och noggrannare sågning. Best for Laminate: den perfekta sågklingan när du lägger golvlaminat. Finns till kap- och geringssågar.

33 Bosch-tillbehör 11/12 Cirkelsågar Best for Laminate 709 Fördelar med Best for Laminate: n Lång livslängd: kvalitetsmaterial, utförande och våra tillverkningsmetoder ger längre livslängd n Noggrannhet: perfekt, ren sågning n Komfort: mycket jämn gång, avsevärt lägre ljudnivå, märkbart lägre vibrationsnivå För perfekt sågning i alla slags golvlaminat med eller utan ljudisolering. Perfekt till kap- och geringssågar. : trapets-/plantandning Tandslipning där varje plantand följs av en något högre trapetstand. Den högre tanden försågar materialet tunnare än det slutgiltiga sågspåret. Det motverkar tandbrott i spröda material. Perfekt för golvlaminat.

34 710 Cirkelsågar Best for Laminate Bosch-tillbehör 11/12 Microteq-tandning Hårdmetalltandning av hårdmetallpulver med hög densitet och mikrofina kornstorlekar minimerar skärslitaget och ger suverän sågkvalitet och mycket lång livslängd Proteqtion-beläggning Minskar partikeladhesion (harts, lim) ger extrarent slutresultat. Korrosionsskyddar sågklingan. Håller sågklingan kall Vibration Control Specialgjorda expansionsslitsar ger otroligt jämn gång, avsevärt lägre ljudnivå och märkbart lägre vibrationsnivå Expansionsslitsar Laserskurna för bättre klingstabilitet och större noggrannhet. Specialformen ger lägre ljudnivå Stålstomme Kvalitetsstål (upp till HRC 46) ger bättre hållfasthet. Laserskurna för större noggrannhet utan klingsträckningar Förstyvningsring Den specialinvalsade förstyvningsringen gör sågklingan formstabil och helt jämn även vid sågning Mycket fin sågning Sågklingor till kap- och geringssågar Sågklinga med lång livslängd för alla slags golvlaminat 0,7x45 0,25mm w1: spånvinkel w2: frivinkel Ytter-Ø mm Klinghåls-Ø mm Klingbredd (b1) mm / stamklingbredd (b2) mm Antal tänder Produktegenskaper ,5/1, ,5/1, ,5/1, Tandform Sågresultat Spånvinkel w1 Frivinkel w2 Beställningsnummer Beställningsinformation Förpackningstyp Detaljistförpackning¹ * C1c * C1c * C1c EAN-kod * Vibration Control ¹Minsta beställningsmängd = detaljistförpackning. Beställningsmängd ska vara hela detaljistförpackningar (t.ex. 5 -> 10 -> 15), avrundas upp.

35 Bosch-tillbehör 11/12 Cirkelsågar Cirkelsågar översikt 711 Rätt sågklinga för varje användningsområde Top ger exakt kvalitet vid vanlig träsågning. Sid. 715 Perfekt för snabbklyvning och -kapning i alla träslag. Sid. 720 Perfekt klinga för kraftig sågavverkning med rena sågkanter i de mest skiftande material. Sid. 723 Den perfekta klingan för grovkapning av trä på byggplatser. Sid. 726 Specialgjord för ren precisionssågning i metall. Sid. 729

36 712 Cirkelsågar Cirkelsågar översikt Bosch-tillbehör 11/12 Det kompletta sortimentet för alla användningsområden Optiline Wood Speedline Wood Multi Material Construct Wood Construct Metal Trämaterial Mjukt trä, finkapning Mjukt trä, grovklyvning och -kapning Träbjälkar Hårt trä, finkapning Hårt trä, grovklyvning och -kapning Byggvirke med spik och betongrester Byggvirke Trämaterial, kompositmaterial Formbrädor Grova spånskivor Spånskivor, 1-sidigt belagda eller fanerade Dubbelsidigt belagda eller fanerade spånskivor Fibermaterial Högtryckslaminat, plywood Fibermaterial, MDF Limträ Laminat, parkett Övriga material Lättbetong Plastmaterial, epoxi Järnfri metall, aluminium, mässing, koppar Rör, profiler, stänger Plåtar, vinkeljärn, kabelkanaler Sågegenskaper Ren sågning Snabbsågning mycket lämplig lämplig

37 Bosch-tillbehör 11/12 Cirkelsågar Cirkelsågar översikt 713 Rätt sågklingor till alla sågar Cirkelsågar Ytter-Ø i mm AEG HK HK 46N HK 55, K 55, K 55S, K 55SE HK 66, HK 66E, KS 66S HK 75A Atlas Copco TKS K 55, K 55S K 66S, K 66SE, SCS 66Q HKS HKS Black & Decker BD 227, BD 840, BD 846, CD 600, DN 227, DN 227H, KS 40, KS 227, ,7 KS 840, KS 846, P 3601 BD 855, KS 855, SR 325E, U 336, U 975, U HD BD 229, BD 865, BD 865E, DN 59, DN 229, DN 820, GD 60, HD 100, HD 1000, HD 2062, KS 865, KS 865E, P 3703, P 3705, PL 40, PS 3703, PS 3705, SR 300, SR 362E KS 64, KS 65K BD 365, PL HD 2075S, KS 805, KS 810, P P 3902, HD 2066S Bosch PKS 38, PKS PKS GKS 54, GKS 54 CE, PKS 54, PKS 54 CE GKS 55, GKS 55 CE, GKS GKS 65, GKS 68 BC, GKS 65 CE, PKS 66, GKS 66, GKS 66 CE GKS 75 S GKS 85 S PKS 14,4 V GKS 18 V, GKS 24 V GKS 36 V-LI DeWalt DW DW 62, DW 62K DW 65, DW DW DW 935K, DW 936K DW 390KA, DW Elu MH MH MH MH 165, MH MH 85, MH GKS 24V GKS 36V-LI Evolution EVO 180, E180 Xtreme EVO ,4 Klinghåls-Ø i mm Ytter-Ø i mm Festo AP 55, AP 55E, AP 55EB, ATF 55, ATF 55E, ATF 55EB AT 55E, AXT 50LA AU 55S, AU 60P AP 65, AP 65E, AP 65EB, AT 65, AT 65EB AU 65, AD CS 70, CS 70EB AP 85, AP 85E, AP 85 EB Hitachi C 6BU, C 6U C 7BU, C 7U C 8U C 9U Holz-Her 2110, 2111, , , 2104, 2105, 2106, AP 55EB, ATF 55EB , 2266, 2271, , HKU , 2119, AP 65EB, AT 65EB , 2120, Jepson 8219 Hand Dry Cutter Hand Dry Cutter ,4 Kress CHKS CHKS 6066, 1500KS Mafell KSP 55, KSP 55F, KST 55, MKS 55, MKS 55F, MS KSP 65F, MKS B MKS MKS KSP 85, KSP 85F Makita 5603R, 5604R RKB R, 5703R, 5704R, 5705R B, 5900BR, SR R Metabo KS 0852S KS 54, KSE 55 Plus KS 1155S, KS 1157S, KSTE 1357S KS 1266S, KS 1468S KS 66, KS 68 Plus KSE 1678S Skil 5140, 5240, 5740, , , , 5166, 5266, 5366, 5466, 5566, 5766, Klinghåls-Ø i mm

38 714 Cirkelsågar Cirkelsågar översikt Bosch-tillbehör 11/12 Kap- och geringssågar Atlas Copco MS 3C 254* 30 Black & Decker SR 700, BD 800, DN 800, DN 810, SEC Bosch PCM 8 S, PCM 8 ST GCM 8 S GCM 10, GCM 10 S, GKG 24 V, GCM 10 SD PCM 10, PCM 10 T GCM 12, GCM 12 SD, GTM DeWalt DW 700, DW 701, DW DW 702, DW 703, DW 710, DW 742, DW DW 709, DW DW 704, DW 705, DW 706, DW DW ,4 Einhell KGS KGTN 245, KGTN * 30 Elu PS 174, PS 274, PS 274E, ETS TGS 170, TGS 171, TGS 172, TGS 173, TGS 271, TGS PS 374, EMS Evolution 355 Raptor ,4 Flex TCS ,4 Hitachi C 8FA C 8FC, C 8FS C 10FCA, C 10FCB 254* 30 CD12F ,4 CD14F ,4 * Till de här maskinerna passar även 250mm-sågklingor. Ytter-Ø i mm Klinghåls-Ø i mm Ytter-Ø i mm Holz-Her 2161, Symstric Jepson 9211D Dry Mitre Cutter , Premium Dry Cutter , Premium Super Dry Cutter , Cut-Off Saw ,4 Kress GST * 30 Makita LS 1013, LS * 30 LC ,4 Metabo, Elektra-Beckum GKSE 16705, Signal, KGSE 1670S KGS 255, P 200, PK 200, UK 220E, UK 220W KGS 250, KGS 300, KGT 500, KGT 550, KGS 330, KGS 250 Hobbymaster, KGS 301, KGS 303, KGS 331 KS Metallkraft MTS ,4 MTS ,4 Ridgid L ,4 Rexon MS 8RAL, SM 2151AL M 2500AL 254* 30 SCM 12A Scheppach Capas 1, Capas KG 260E, TKG 260i, TKG 260E, TKG 280E 254* 30 TKG 305i Capas Stayer SLL 250, SCE 1600, SC 270, SC 271, SLL 250E, SLL 251, SL 251E 254* 30 Klinghåls-Ø i mm Bordssågar Ytter-Ø i mm Bosch GTS 10, PTS 10, PTS 10 T 254* 30 GTM DeWalt DW 744, DW Einhell BKS Metabo, Elektra-Beckum TKHS 315, TKHS 315C * Till de här maskinerna passar även 250 mm-sågklingor. Bosch tar inte ansvar för om konkurrentinformationen är giltig Klinghåls-Ø i mm Ytter-Ø i mm Rexon BT 2160A BT 2500AE TS 3150A Scheppach TKU, TS 315GT, TS 401 ci BS BS Klinghåls-Ø i mm

39 Bosch-tillbehör 11/12 Cirkelsågar Optiline Wood 715 Optiline Wood maxprestanda i trä När det gäller livslängd, sågavverkning och noggrannhet, så är Optiline Wood svårslagna De är perfekta för exakt kvalitet vid all slags vanlig träsågning. Både vid interiörarbeten och på byggplatsen. Ger exakt tillsågning av mjukt och hårt trä, högtryckslaminat och plywood samt spån-, bygg- och MDF-skivor. Enastående resultat tack vare växeltandning i hårdmetall av hög kvalitet. Optiline Wood-sågklingor finns till cirkelsågar, kap- och geringssågar samt bordssågar. Stamklinga formstabilt SK5-stål, härdat (>40 HRC) Hårdmetalltänder ren såkning tack vare hårdmetall av hög kvalitet och precisionsslipning TKS NL Kärn- och expansionsslitsar minskar vibrationerna, dämpar bullret och sänker värmeutvecklingen TKS: referensdiameter NL: sidohål Sortimentsomfattning Ø mm Mycket grov sågning Snabbklyvning och -kapning av mjukt och hårt trä, råa spånskivor, formbrädor. Finsågning Kapning av mjukt och hårt trä, plywood, snickarskivor, enkellaminerade spånskivor och parkett. Grovsågning Klyvning och kapning av mjukt och hårt trä, råa spånskivor, formbrädor och plywood. Mycket fin sågning Kapning av mjukt och hårt trä, plywood, snickarskivor, parkett, fibermaterial och MDF.

40 716 Cirkelsågar Optiline Wood Bosch-tillbehör 11/12 Optiline Wood till cirkelsågar Precisionsklinga för kvalitetssågning i alla träslag b1: klingbredd b2: stamklingbredd Produktegenskaper ,0 2,4/1, ,0 2,4/1, ,0 2,4/1, ,7 2,4/1, ,7 2,4/1, ,7 2,4/1, ,0 2,4/1, ,0 2,4/1, ,0 2,4/1, ,0 1,8/1, ,0 1,8/1, ,0 1,8/1, ,0 2,6/1, ,0 2,6/1, ,0 2,6/1, ,0 2,6/1, ,0 2,6/1, ,0 2,6/1, ,0 2,6/1, ,0 2,6/1, ,6/1, ,6/1, ,6/1, ,6/1, ,0 2,6/1, ,0 2,6/1, ,0 2,6/1, ,0 2,6/1, ,6/1, ,6/1, ,6/1, ,6/1, ,6/1, ,6/1, ,0 2,6/1, ,0 2,6/1, ,0 2,6/1, ,0 2,6/1, ,0 2,6/1, ,0/1, ,0/1, ,0/1, ,6/1, ,6/1, Ytter-Ø mm Klinghåls-Ø mm Klinghåls-Ø med reduktionshylsa mm Klingbredd (b1) mm / stamklingbredd (b2) mm Antal tänder Sågresultat Tandform NL/Ø TKS * Ger extratunn sågning med liten kraftinsats. Specialgjorda för sladdlösa cirkelsågar. Beställningsnummer Beställningsinformation Förpackningstyp Detaljistförpackning¹ C1a C1a C1a C1a C1a C1a / C1a / C1a / C1a / * C1a / * C1a / * C1a / C1a / C1a / C1a / C1a C1a C1a C1a C1a C1a C1a C1a C1a C1a C1a C1a C1a C1a C1a C1a C1a C1a C1a C1a C1a C1a C1a C1a / * C1a / * C1a / * C1a / C1a / C1a EAN-kod ¹Minsta beställningsmängd = detaljistförpackning. Beställningsmängd ska vara hela detaljistförpackningar (t.ex. 5 -> 10 -> 15), avrundas upp.

41 Bosch-tillbehör 11/12 Cirkelsågar Optiline Wood 717 Optiline Wood till cirkelsågar Produktegenskaper ,6/1, ,6/1, ,6/1, ,8/1, ,8/1, ,8/1, ,8/1, ,8/1, ,8/1, ,8/1, ,8/1, ,8/1, ,8/1, ,8/1, ,8/1, ,0 2,8/1, ,0 2,8/1, ,0 2,8/1, ,8/1, ,8/1, ,2/2, ,2/2, ,2/2,2 48 Ytter-Ø mm Klinghåls-Ø mm Klinghåls-Ø med reduktionshylsa mm Klingbredd (b1) mm / stamklingbredd (b2) mm Antal tänder Sågresultat Tandform NL/Ø TKS Beställningsnummer Beställningsinformation Förpackningstyp Detaljistförpackning¹ 7/ C1a / C1a / C1a / C1a / C1a / C1a C1a C1a C1a C1a / C1a / C1a / C1a / C1a / C1a C1a C1a C1a C1a C1a / C1a / C1a C1a EAN-kod Optiline Wood till kap- och geringssågar 18 /N b1: klingbredd b2: stamklingbredd Ytter-Ø mm Klinghåls-Ø mm Klingbredd (b1) mm / stamklingbredd (b2) mm Produktegenskaper ,0/1, ,0/1, ,0/1, ,0/1, ,0/1, ,8/1, ,8/1, ,2/2,2 40 Antal tänder /N /N /N /N /N /N /N /N Sågresultat Tandform NL/Ø TKS * Ger extratunn sågning med liten kraftinsats. Specialgjorda för sladdlösa cirkelsågar. Beställningsnummer Beställningsinformation Förpackningstyp Detaljistförpackning¹ * C1a * C1a * C1a * C1a * C1a C1a C1a / C1a EAN-kod ¹ Minsta beställningsmängd = detaljistförpackning. Beställningsmängd ska vara hela detaljistförpackningar (t.ex. 5 -> 10 -> 15), avrundas upp.

42 718 Cirkelsågar Optiline Wood Bosch-tillbehör 11/12 Optiline Wood till kap- och geringssågar Ytter-Ø mm Klinghåls-Ø mm Klingbredd (b1) mm / stamklingbredd (b2) mm Produktegenskaper ,2/2, ,2/2, ,0/1, ,0/1, ,0/1, ,0/1, ,5/1, ,5/1, ,8/1, ,8/1, ,2/2, ,2/2, ,2/2, ,2/2, ,2/2, ,2/2, ,2/2, ,2/2, ,5/1, ,5/1, ,5/1, ,2/2, ,2/2,2 80 /N /N /N /N /N /N /N /N /N /N /N /N Antal tänder Sågresultat Tandform Beställningsinformation 7/ C1a / C1a * C1a * C1a * C1a * C1a C1a C1a C1a C1a C1a C1a C1a C1a C1a C1a /42 10/60 7/42 10/ C1a C1a * C1a * C1a * C1a /42 10/60 NL/Ø TKS Beställningsnummer Förpackningstyp Detaljistförpackning¹ C1a C1a EAN-kod * Ger extratunn sågning med liten kraftinsats. Specialgjorda för sladdlösa cirkelsågar. ¹Minsta beställningsmängd = detaljistförpackning. Beställningsmängd ska vara hela detaljistförpackningar (t.ex. 5 -> 10 -> 15), avrundas upp.

43 Bosch-tillbehör 11/12 Cirkelsågar Optiline Wood 719 Optiline Wood till bordssågar UW: universalväxeltandning GW: parallellmatad växeltandning KW: plastväxeltandning VW: multiväxeltandning 18 b1: klingbredd b2: stamklingbredd Ytter-Ø mm Klinghåls-Ø mm Klingbredd (b1) mm / stamklingbredd (b2) mm Produktegenskaper ,2/2, ,2/2, ,2/2, ,2/2, ,2/2, ,2/2, ,2/2, ,2/2, ,2/2, ,2/2, ,5/2, ,5/2, ,5/2, ,5/2, ,8/2,8 66 UW KW VW UW KW VW UW UW UW GW UW KW UW KW UW Antal tänder Sågresultat Typ Beställningsinformation 7/ C1a / C1a / C1a /42 10/60 7/42 10/60 7/42 10/60 7/42 10/60 7/42 10/60 NL/Ø TKS Beställningsnummer Förpackningstyp Detaljistförpackning¹ C1a C1a C1a C1a C1a / C1a / C1a / C1a / C1a / C1a / C1a / C1a EAN-kod ¹ Minsta beställningsmängd = detaljistförpackning. Beställningsmängd ska vara hela detaljistförpackningar (t.ex. 5 -> 10 -> 15), avrundas upp.

44 720 Cirkelsågar Speedline Wood Bosch-tillbehör 11/12 Speedline Wood snabbsågning i alla träslag Speedline Wood är den perfekta sågklingan för snabbklyvning och -kapning i alla träslag Ger snabba resultat vid både grov tillsågning av trä och skivmaterial och noggrann vinkelsågning. Den speciella tanddesignen ger kontrollerad och nästan vibrationsfri sågning. Speedline Wood-sågklingor finns till cirkelsågar och bordssågar. Stamklinga formstabilt stål, härdat (>40 HRC) Hårdmetalltänder FZ/WZ: specialtandning, två positivt konkava växeltänder och en konkav raktand : Växeltandning med positiv spånvinkel TKS NL Kärn- och expansionsslitsar minskar vibrationerna, dämpar bullret och sänker värmeutvecklingen TKS: referensdiameter NL: sidohål Sortimentsomfattning Ø mm Mycket grov sågning Snabbklyvning och -kapning av mjukt och hårt trä, råa spånskivor och formbrädor. Grovsågning Perfekt för klyvning och kapning av mjukt och hårt trä, råa spånskivor, formbrädor, plywood och dessutom lamellträskivor.
